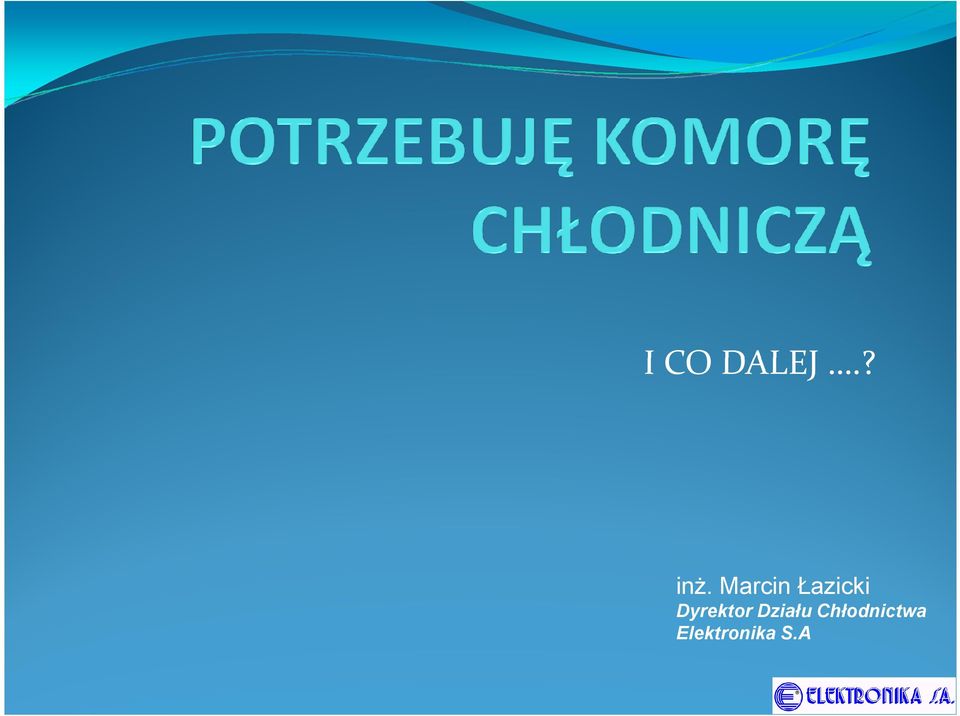

1 I CO DALEJ.? inż. Marcin Łazicki Dyrektor Działu Chłodnictwa Elektronika S.A

2 Liderzy chłodnictwa i klimatyzacji

3 Czynniki wpływające na wielkość dobieranych urządzeń chłodniczych Położenie komory chłodniczej: - wewnątrz budynku, - na zewnątrz budynku (położenie względem stron świata), Kubatura komory oraz ilość towaru przechowywanego, Temperatura wejścia towaru do komory chłodniczej, Rodzaj i temperatura przechowywanego towaru, Rodzaj i grubość izolacji cieplnej komory, Częstotliwość załadunku i rozładunku komory,

towaru przechowywanego, Temperatura wejścia towaru do komory chłodniczej, Rodzaj i temperatura

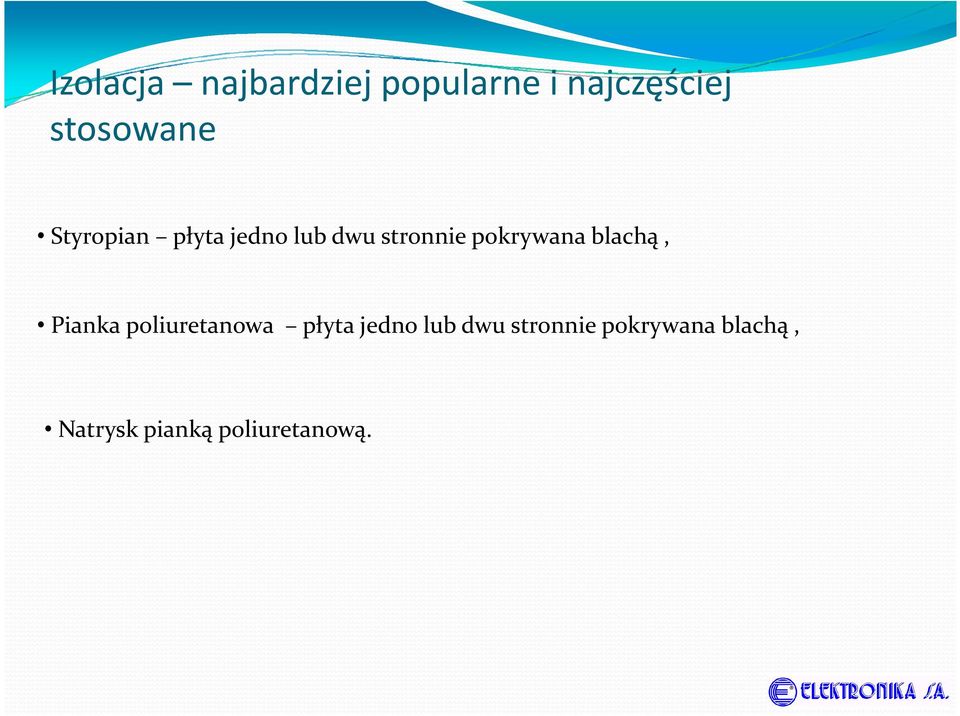

4 Izolacja najbardziej popularne i najczęściej stosowane Styropian płyta jedno lub dwu stronnie pokrywana blachą, Pianka poliuretanowa płyta jedno lub dwu stronnie pokrywana blachą, Natrysk pianką poliuretanową.

pokrywana blachą, Pianka poliuretanowa płyta jedno

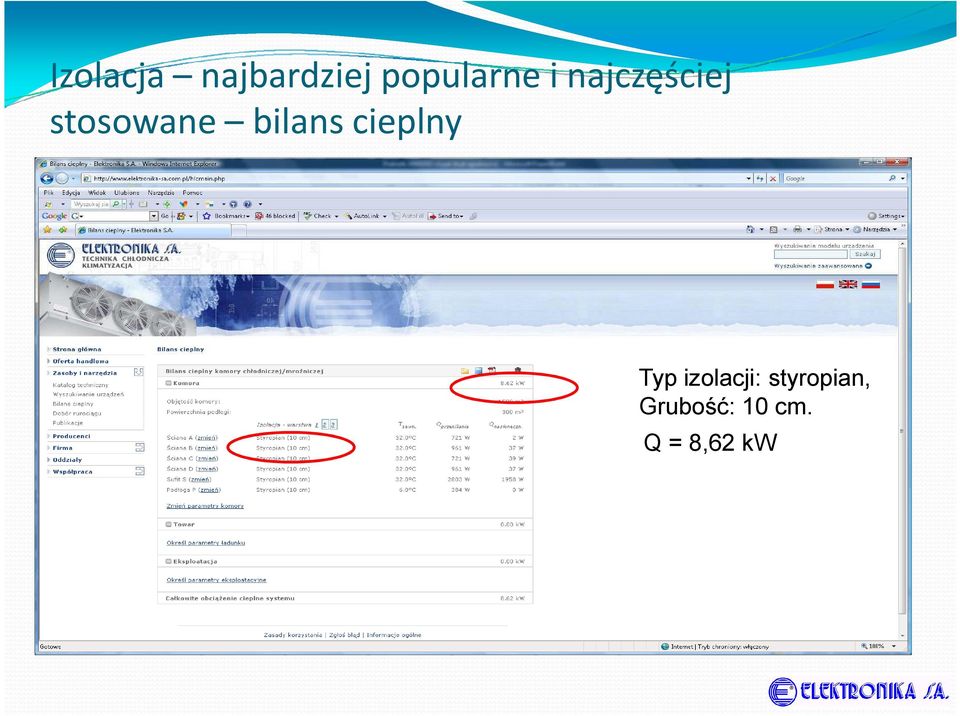

5 Izolacja najbardziej popularne i najczęściej stosowane bilans cieplny Typ izolacji: styropian, Grubość: 10 cm. Q = 8,62 kw

6 Izolacja porównanie rodzajów i grubości izolacji na podstawie programu Elektronika S.A. /20 x 15 x 5 m -+2 C/ Straty ciepła w kw cm 8 cm 10 cm 12 cm styropian 10,66 8,62 7,24 poliuretan 10,76 8,18 6,6 5,53

/20 x 15 x 5 m -+2 C/ 12 10 8 Straty ciepła w kw 6 4 2

7 Co daje poprawna izolacja komory? Niższy napływ ciepła z zewnątrz do komory chłodniczej = mniejsze zapotrzebowanie na moc chłodniczą = mniejsze rachunki za energię elektryczną = niższe koszty eksploatacji układu NALEŻY ZAWSZE SPRAWDZIĆ PROPORCJĘ KOSZTU ZWIĘKSZANIA IZOLACJI KOMORY W STOSUNKU DO OSZCZĘDNOŚCI WYNIKAJĄCYCH ZE ZMNIEJSZENIA URZĄDZEŃ CHŁODNICZYCH I ICH PÓŹNIEJSZEJ EKSPLOATACJI

chłodniczą = mniejsze rachunki za energię elektryczną = niższe koszty eksploatacji układu NALEŻY

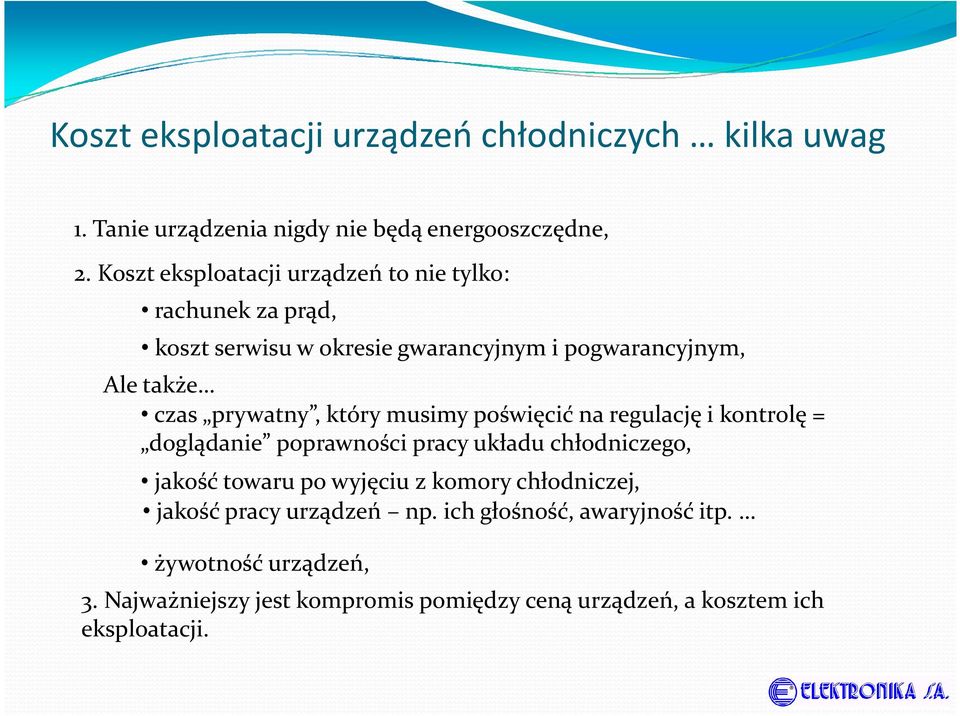

8 Koszt eksploatacji urządzeń chłodniczych kilka uwag 1. Tanie urządzenia nigdy nie będą energooszczędne, 2. Koszt eksploatacji urządzeń to nie tylko: rachunek za prąd, koszt serwisu w okresie gwarancyjnym i pogwarancyjnym, Ale także czas prywatny, który musimy poświęcić na regulację i kontrolę = doglądanie poprawności pracy układu chłodniczego, jakość towaru po wyjęciu z komory chłodniczej, jakość pracy urządzeń np. ich głośność, awaryjność itp. żywotność urządzeń, 3. Najważniejszy jest kompromis pomiędzy ceną urządzeń, a kosztem ich eksploatacji.

prywatny, który musimy poświęcić na regulację i kontrolę = doglądanie poprawności pracy układu chłodniczego, jakość towaru po wyjęciu z

9 Koszt eksploatacji urządzeń chłodniczych Prawidłowy dobór komponentów instalacji chłodniczej: 1. Agregatu skraplającego, sprężarki lub zespołu sprężarkowego, 2. Skraplacza, 3. Elementów wykonawczych automatyki sterującej i zaworu rozprężnego 4. Parownika, 5. Systemu pracy układu chłodniczego bezpośrednie odparowanie czy układ pośredni,

Skraplacza, 3. Elementów wykonawczych automatyki sterującej i zaworu rozprężnego 4.

10 Koszt eksploatacji urządzeń chłodniczych Uznawane za najbardziej energooszczędne Typy stosowanych sprężarek chłodniczych: Hermetyczne tłokowe Danfoss Maneurop Danfoss Maneurop Hermetyczne scroll Emerson Copeland Emerson Copeland Semihermetyczne Frascold

chłodniczych: Hermetyczne tłokowe Danfoss Maneurop Danfoss

11 Koszt eksploatacji urządzeń chłodniczych Typy stosowanych agregatów chłodniczych: Uznawane za najbardziej ciche na bazie sprężarek hermetycznych tłokowych: Standardowe Danfoss Maneurop Wykonanie specjalne Optyma Plus Danfoss Maneurop Wykonanie specjalne zespoły wielosprężarkowe na bazie sprężarek hermetycznych scroll: Standardowe Emerson Copeland Wykonanie specjalne OM, OMQ Emerson Copeland Wykonanie specjalne zespoły wielosprężarkowe na bazie sprężarek semihermetycznych: Standardowe Frascold Standardowe Emerson Copeland Wykonanie specjalne zespoły wielosprężarkowe

wielosprężarkowe na bazie sprężarek hermetycznych scroll: Standardowe Emerson Copeland Wykonanie specjalne OM, OMQ Emerson Copeland Wykonanie

12 Koszt eksploatacji urządzeń chłodniczych na co warto zwrócić uwagę w sprężarkach poprawny dobór sprężarki do obciążenia cieplnego układu, pobór mocy elektrycznej urządzenia, możliwość zastosowania urządzeń redukujących pobór prądu i mocy w czasie rozruchu urządzenia, możliwość zastosowania urządzeń zmieniających prędkość obrotową silnika sprężarki i w jakim zakresie, głośność.

zastosowania urządzeń redukujących pobór prądu i mocy w czasie rozruchu urządzenia, możliwość

13 Urządzenia przykłady

14 Urządzenia przykłady

15 Urządzenia przykłady

16 Urządzenia przykłady

17 Koszt eksploatacji urządzeń chłodniczych na co warto zwrócić uwagę w skraplaczach poprawny dobór skraplacza w stosunku do mocy chłodniczej sprężarki, poboru energii elektrycznej przez jej silnik oraz planowanego posadowienia urządzenia, pobór mocy elektrycznej urządzenia = ilość oraz jakość stosowanych wentylatorów, głośność, możliwość regulacji prędkości obrotowej wentylatorów skraplacza wykonanie jedno lub trój fazowe.

planowanego posadowienia urządzenia, pobór mocy elektrycznej urządzenia = ilość oraz jakość stosowanych

18 Koszt eksploatacji urządzeń chłodniczych na co warto zwrócić uwagę w elementach wykonawczych rodzaj zastosowanego zaworu rozprężnego Tradycyjny TZR Danfoss, Emerson Alco. Elektroniczny zawór rozprężny Emerson Alco, Danfoss. sterowniki elektroniczne Tradycyjne sterowniki wykonawcze Danfoss, Emerson Alco Sterowniki do pracy z elektronicznymi zaworami rozprężnymi: Emerson Alco, Adap Cool Danfoss

Elektroniczny zawór rozprężny Emerson Alco, Danfoss.

19 Koszt eksploatacji urządzeń chłodniczych co daje systemy z elektronicznymi zaworami rozprężnymi Możliwość monitoringu i rejestracji pracy urządzeń: Temperatury w pomieszczeniach, Parametrów pracy sprężarki i innych elementów układu chłodniczego, Możliwość zdalnego sterowania parametrami pracy urządzenia z komputera, Możliwość lepszej regulacji parametrów pracy układu chłodniczego = mniejszemu zużyciu energii elektrycznej, Możliwość bardziej efektywnego wykorzystania parownika, Możliwość pracy z dt mniejszą niż w tradycyjnych zaworach rozprężnych = większej wilgotności powietrza w komorze,

urządzenia z komputera, Możliwość lepszej regulacji parametrów pracy układu chłodniczego = mniejszemu zużyciu energii elektrycznej, Możliwość

20 Koszt eksploatacji urządzeń chłodniczych co daje systemy z elektronicznymi zaworami rozprężnymi

21 Koszt eksploatacji urządzeń chłodniczych co daje systemy z elektronicznymi zaworami rozprężnymi

22 Koszt eksploatacji urządzeń chłodniczych co daje systemy z elektronicznymi zaworami rozprężnymi

23 Koszt eksploatacji urządzeń chłodniczych co daje systemy z elektronicznymi zaworami rozprężnymi

24 Urządzenia przykłady

25 Koszt eksploatacji urządzeń chłodniczych na co warto zwrócić uwagę w parownikach Prawidłowy dobór wydajności chłodniczej parownika w stosunku do obciążenia cieplnego komory i mocy chłodniczej sprężarki, Dobór parownika w zależności od przeznaczenia pomieszczenia, oraz typu przechowywanego towaru, Pobór energii elektrycznej przez wentylatory chłodnicy powietrza, Pobór energii elektrycznej przez grzałki chłodnicy powietrza - należy zapewnić poprawność procesów odtajania urządzenia, Urządzenie powinno być dobrane na dt = 5K,

26 Urządzenia przykłady

27 Koszt eksploatacji urządzeń chłodniczych na co warto zwrócić uwagę w parownikach wpływ Dtna wydajność chłodniczą Wydajność w kw Wykres wydajności chlodniczej w funkcji dt na przykładzie chłodnicy ECO ICE 43B06ED dt w K

28 Koszt eksploatacji urządzeń chłodniczych na co warto zwrócić uwagę w parownikach wpływ dtna wilgotność powietrza Wykreswilgotności powietrza w funkcji dtna przykładzie chłodnicy ECO ICE 43B06ED Wilgotność w % dt w K

29 Koszt eksploatacji urządzeń chłodniczych na co warto zwrócić uwagę w parownikach wpływ dt na wydajność chłodniczą i wilgotność powietrza Wydajność chłodnicy i wilgotność powietrza w funkcji dt na przykładzie chłodnicy ECO ICE 43B06ED Wydajność w kw Wilgotność w %

30 Koszt eksploatacji urządzeń chłodniczych żywotność urządzeń i spokój użytkownika Zakup urządzeń od pewnego, solidnego dostawcy, który gwarantuje poprawny dobór urządzeń do aplikacji oraz posiada wymagane atesty, Zastosowanie nowych czynników chłodniczych R 404A, R507A lub innych z grupy nieszkodliwych dla warstwy ozonowej, Prawidłowe zabezpieczenie urządzeń od strony elektrycznej softstarty, czujniki zaniku faz, itp. (Danfoss, Moeller), Prawidłowe zabezpieczenie urządzeń od strony mechanicznej regulatory poziomu oleju (Emerson Alco, Refricomp), odolejacze (Emerson Alco, Refricomp), grzałki oleju, presostaty HP / LP, presostaty olejowe, Prawidłowe wykonanie instalacji chłodniczych firmy, które legitymują się doświadczeniem i wymaganymi przez prawo uprawnieniami, Wykonawca, który dysponuje odpowiednią ilością przeszkolonych i wykwalifikowanych pracowników do prowadzenia serwisu urządzeń chłodniczych.

31 Kim jesteśmy Handel hurtowy i detaliczny w zakresie: chłodnictwa, klimatyzacji i pomp ciepła Prowadzimy kompleksowe doradztwo i pomagamy w realizacjach inwestycji

32 Gdzie jesteśmy? W Polsce: Gdynia, Szczecin, Poznań, Łódź, Warszawa, Wrocław, Katowice, Tarnów. Na Ukrainie: Lwów, Kijów, Charków, Symferopol
