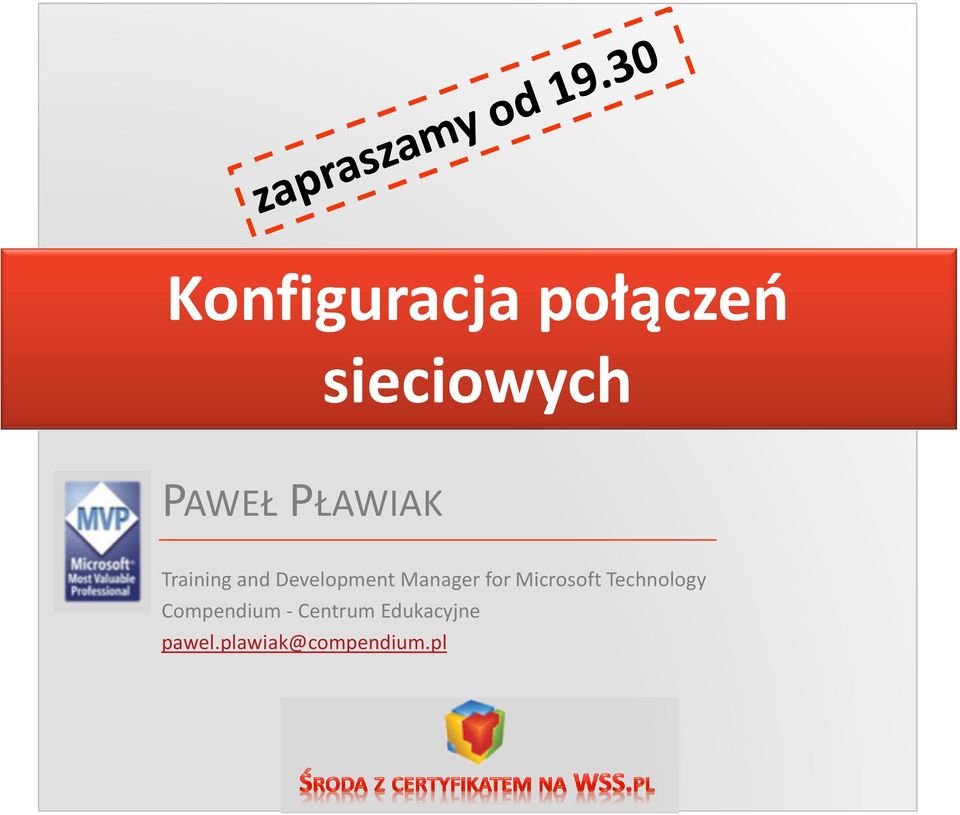

1 Konfiguracja połączeń sieciowych PAWEŁ PŁAWIAK Training and Development Manager for Microsoft Technology Compendium - Centrum Edukacyjne pawel.plawiak@compendium.pl

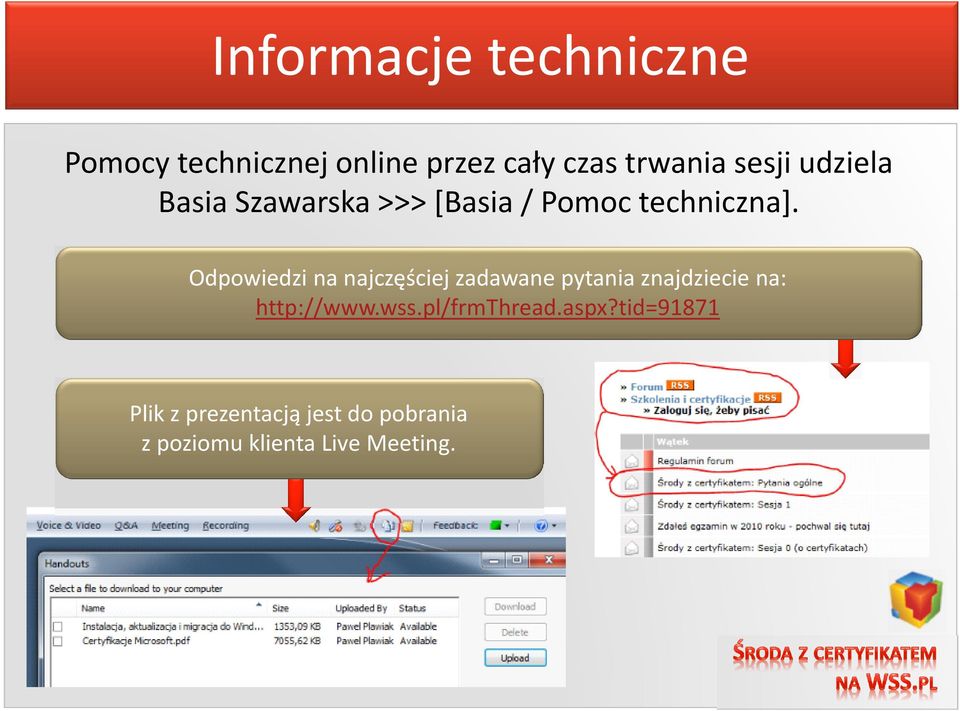

2 Informacje techniczne Pomocy technicznej online przez cały czas trwania sesji udziela Basia Szawarska >>> [Basia / Pomoc techniczna]. Odpowiedzi na najczęściej zadawane pytania znajdziecie na: Plik z prezentacją jest do pobrania z poziomu klienta Live Meeting.

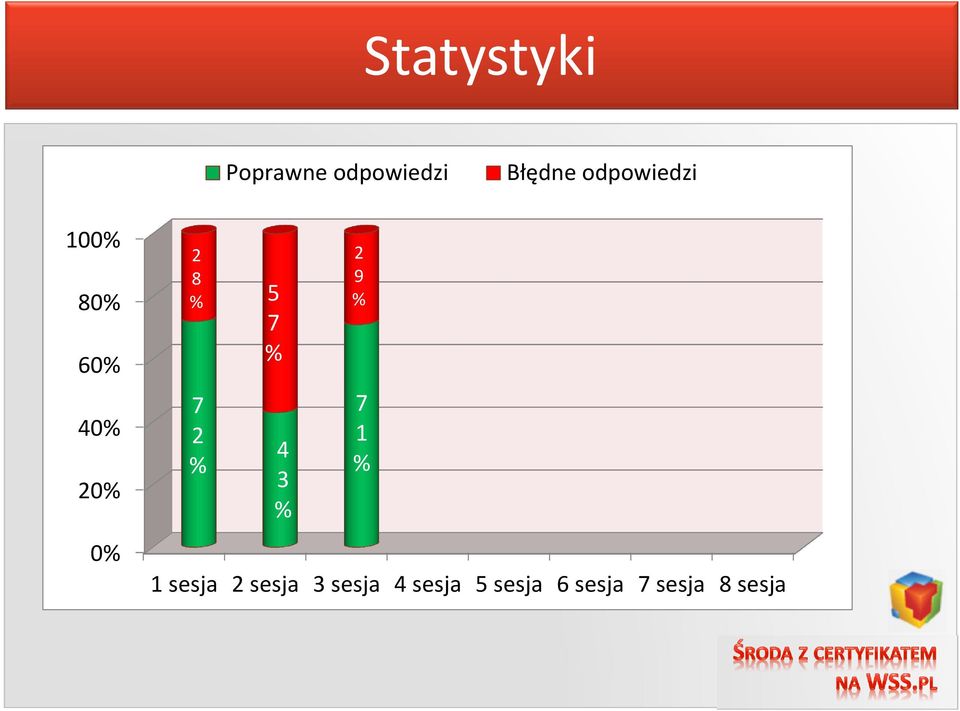

3 Statystyki Poprawne odpowiedzi Błędne odpowiedzi 100% 80% 60% 40% 20% 0% 2 8 % 5 7 % 7 2 % 4 3 % 2 9 % 7 1 % 1 sesja 2 sesja 3 sesja 4 sesja 5 sesja 6 sesja 7 sesja 8 sesja

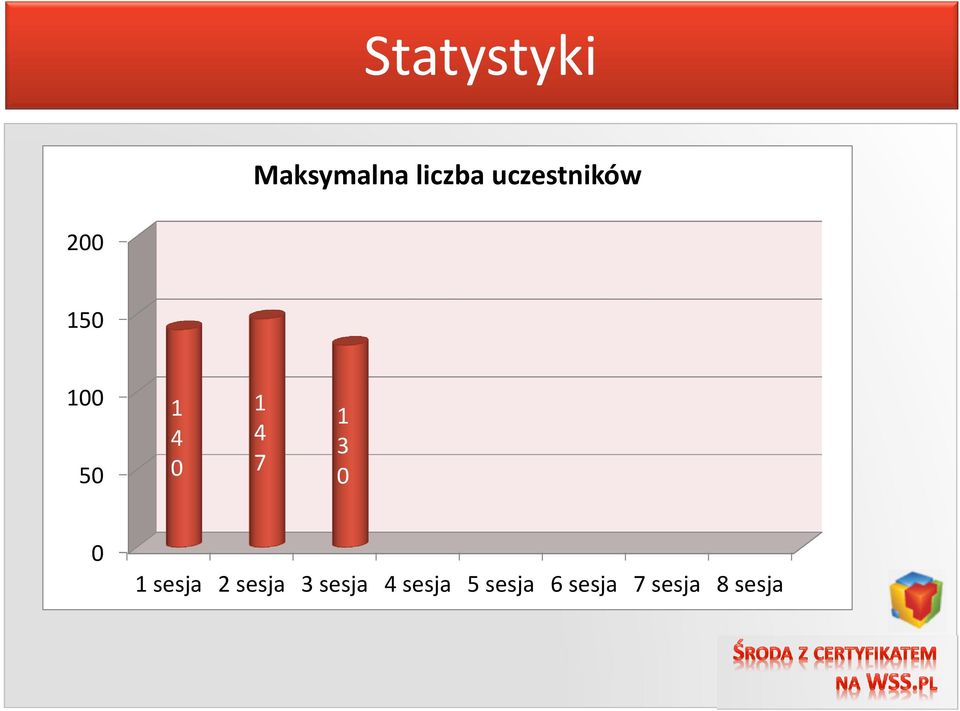

4 Statystyki Maksymalna liczba uczestników sesja 2 sesja 3 sesja 4 sesja 5 sesja 6 sesja 7 sesja 8 sesja

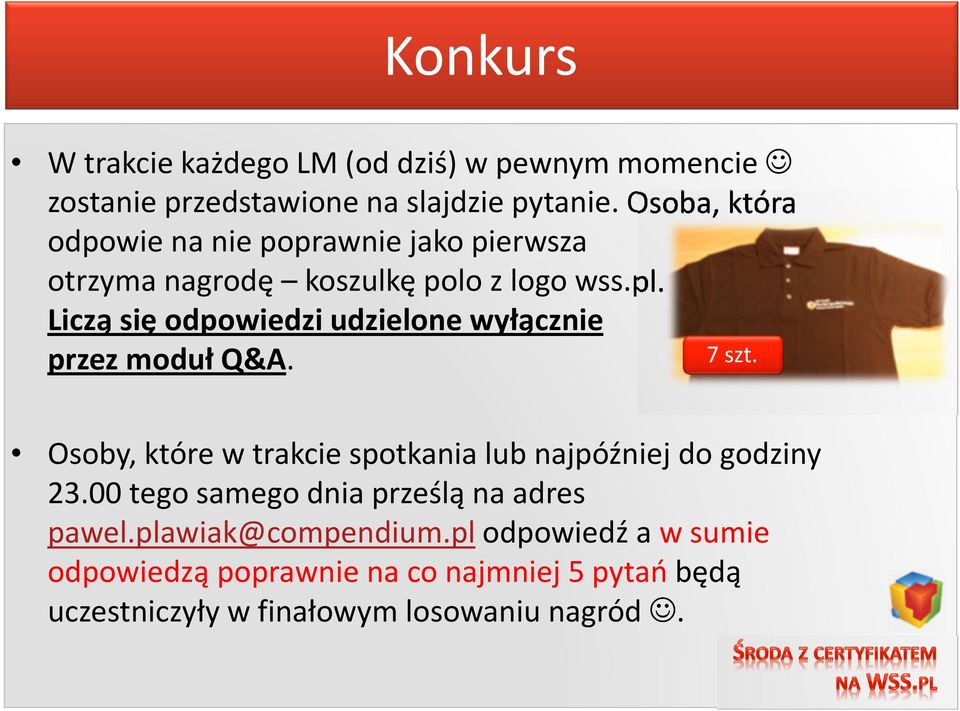

5 Konkurs W trakcie każdego LM (od dziś) w pewnym momencie zostanie przedstawione na slajdzie pytanie. Osoba, która odpowie na nie poprawnie jako pierwsza otrzyma nagrodę koszulkę polo z logo wss.pl. Liczą się odpowiedzi udzielone wyłącznie przez moduł Q&A. 7 szt. Osoby, które w trakcie spotkania lub najpóźniej do godziny tego samego dnia prześlą na adres pawel.plawiak@compendium.pl odpowiedź a w sumie odpowiedzą poprawnie na co najmniej 5 pytań będą uczestniczyły w finałowym losowaniu nagród.

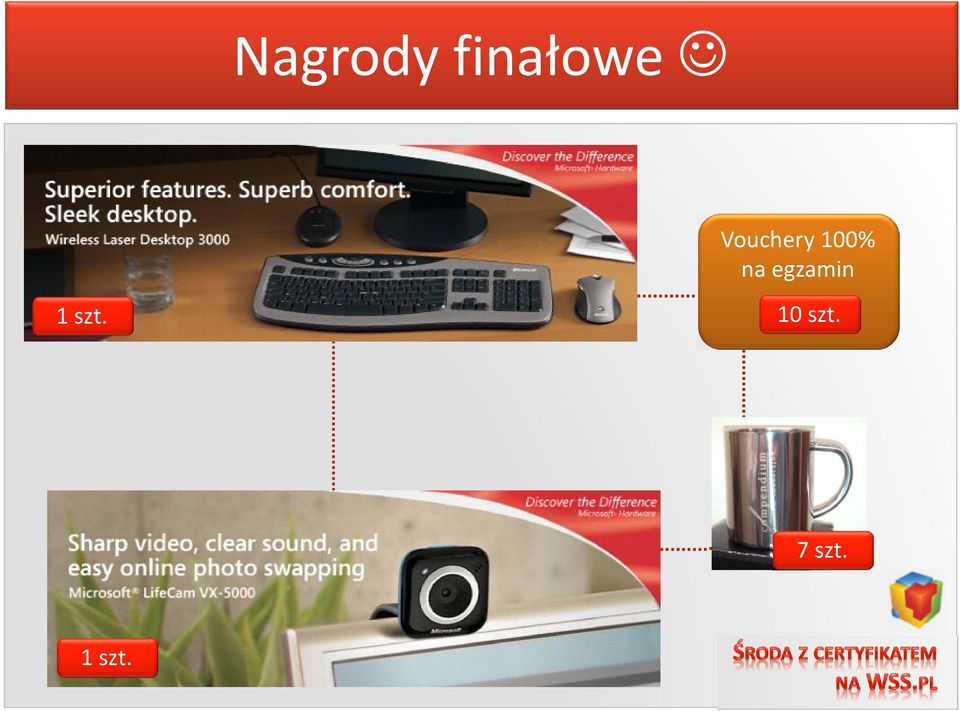

6 Nagrody finałowe Vouchery 100% na egzamin 1 szt. 10 szt. 7 szt. 1 szt.

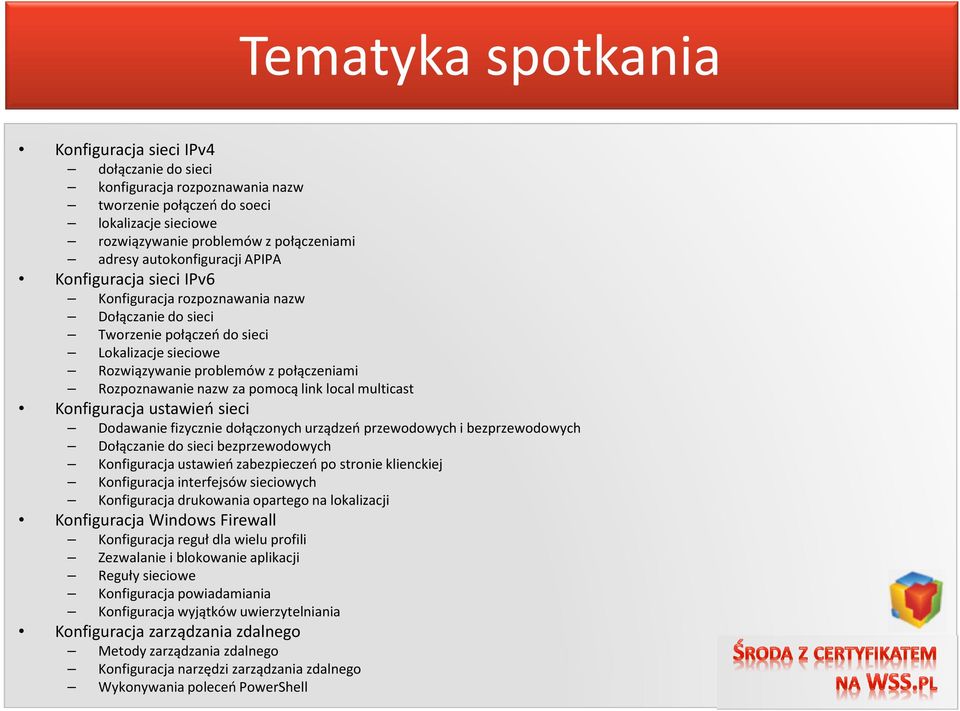

7 Tematyka spotkania Konfiguracja sieci IPv4 dołączanie do sieci konfiguracja rozpoznawania nazw tworzenie połączeń do soeci lokalizacje sieciowe rozwiązywanie problemów z połączeniami adresy autokonfiguracji APIPA Konfiguracja sieci IPv6 Konfiguracja rozpoznawania nazw Dołączanie do sieci Tworzenie połączeń do sieci Lokalizacje sieciowe Rozwiązywanie problemów z połączeniami Rozpoznawanie nazw za pomocą link local multicast Konfiguracja ustawień sieci Dodawanie fizycznie dołączonych urządzeń przewodowych i bezprzewodowych Dołączanie do sieci bezprzewodowych Konfiguracja ustawień zabezpieczeń po stronie klienckiej Konfiguracja interfejsów sieciowych Konfiguracja drukowania opartego na lokalizacji Konfiguracja Windows Firewall Konfiguracja reguł dla wielu profili Zezwalanie i blokowanie aplikacji Reguły sieciowe Konfiguracja powiadamiania Konfiguracja wyjątków uwierzytelniania Konfiguracja zarządzania zdalnego Metody zarządzania zdalnego Konfiguracja narzędzi zarządzania zdalnego Wykonywania poleceń PowerShell

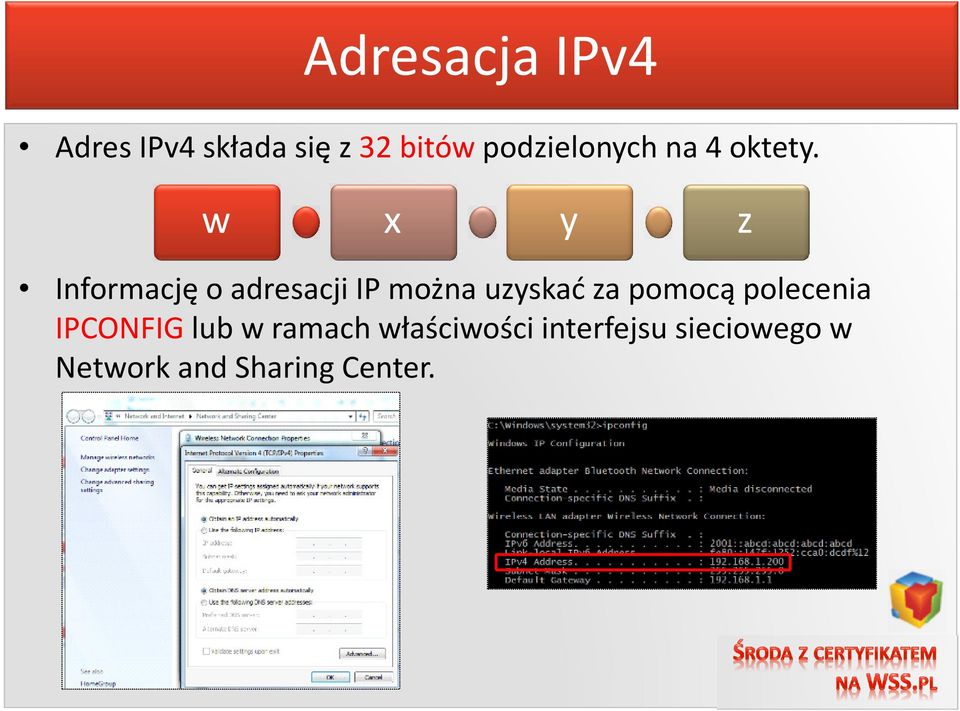

8 Adresacja IPv4 Adres IPv4 składa się z 32 bitów podzielonych na 4 oktety. w x y z Informację o adresacji IP można uzyskać za pomocą polecenia IPCONFIG lub w ramach właściwości interfejsu sieciowego w Network and Sharing Center.

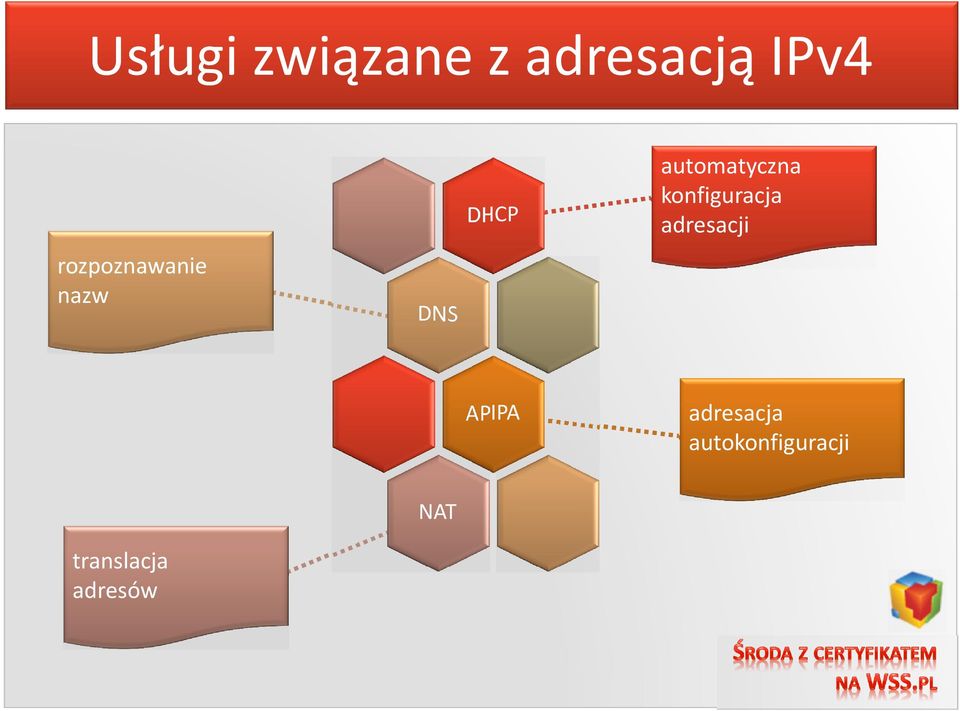

9 Usługi związane z adresacją IPv4 rozpoznawanie nazw DNS DHCP automatyczna konfiguracja adresacji APIPA adresacja autokonfiguracji translacja adresów NAT

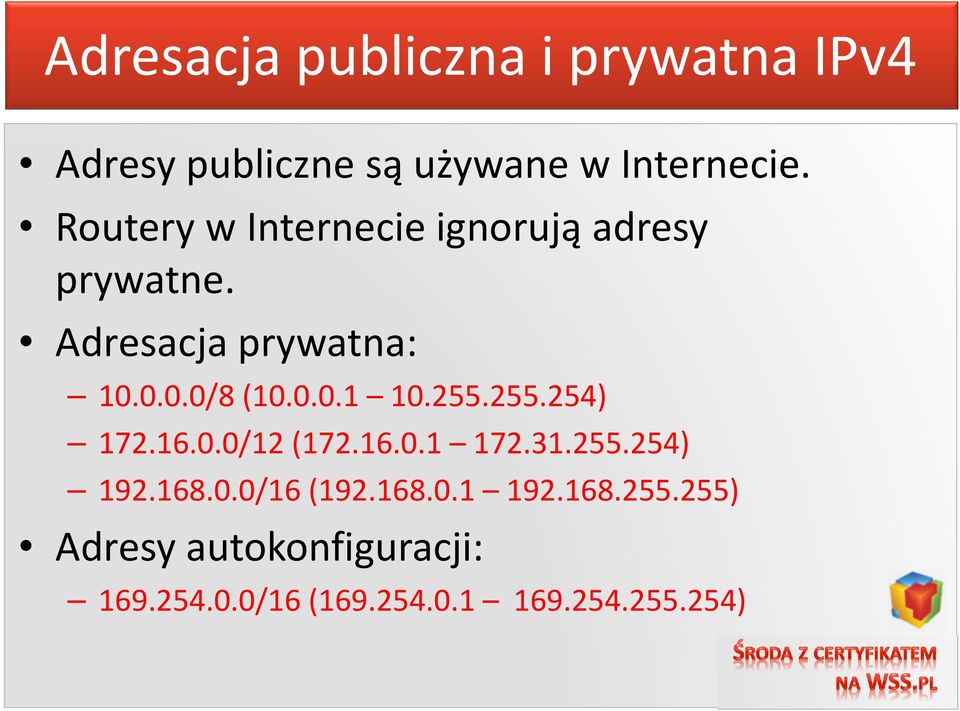

10 Adresacja publiczna i prywatna IPv4 Adresy publiczne są używane w Internecie. Routery w Internecie ignorują adresy prywatne. Adresacja prywatna: /8 ( ) /12 ( ) /16 ( ) Adresy autokonfiguracji: /16 ( )

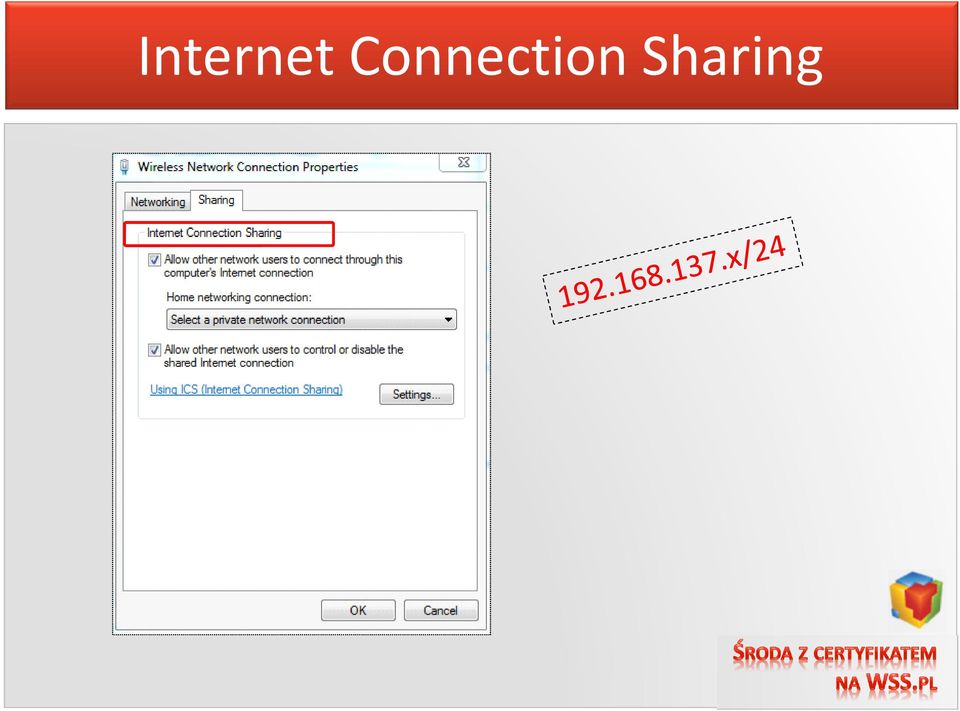

11 Internet Connection Sharing

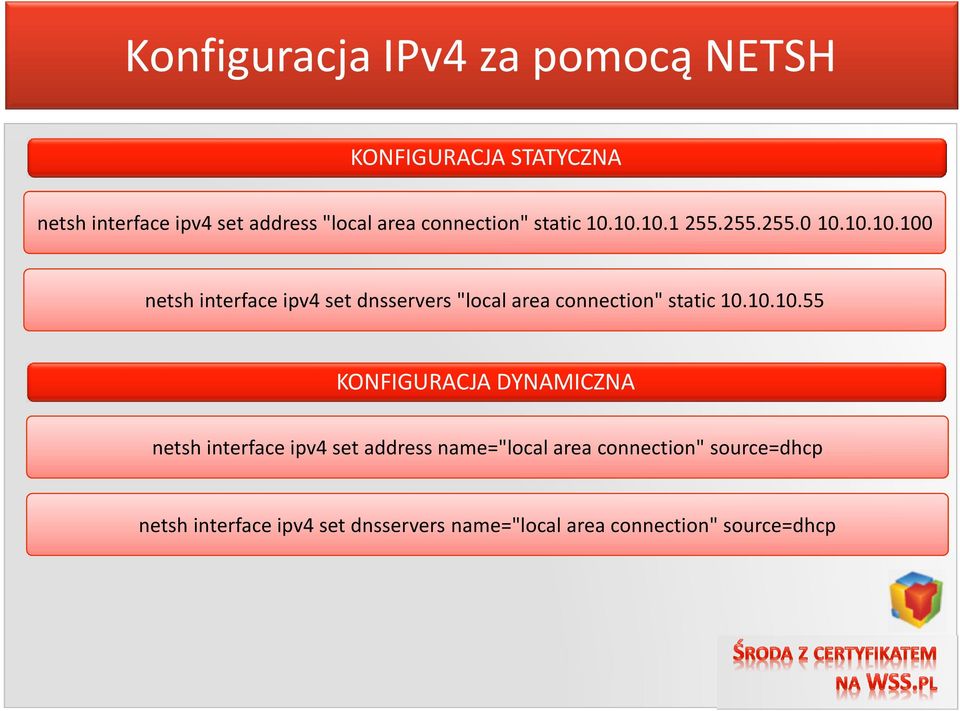

12 Konfiguracja IPv4 za pomocą NETSH KONFIGURACJA STATYCZNA netsh interface ipv4 set address "local area connection" static netsh interface ipv4 set dnsservers "local area connection" static KONFIGURACJA DYNAMICZNA netsh interface ipv4 set address name="local area connection" source=dhcp netsh interface ipv4 set dnsservers name="local area connection" source=dhcp

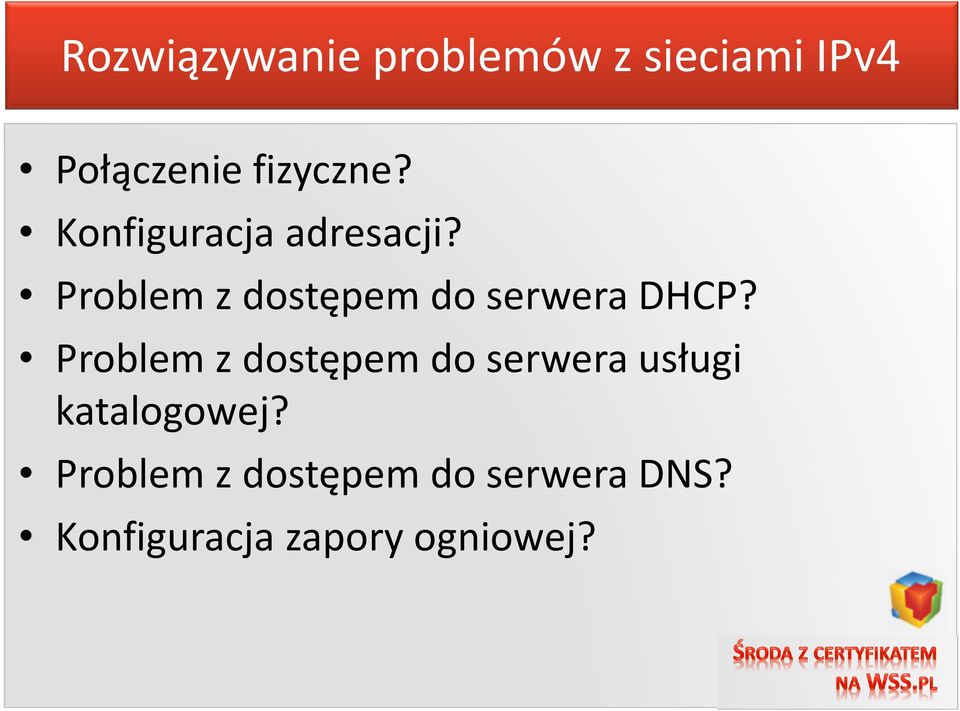

13 Rozwiązywanie problemów z sieciami IPv4 Połączenie fizyczne? Konfiguracja adresacji? Problem z dostępem do serwera DHCP? Problem z dostępem do serwera usługi katalogowej? Problem z dostępem do serwera DNS? Konfiguracja zapory ogniowej?

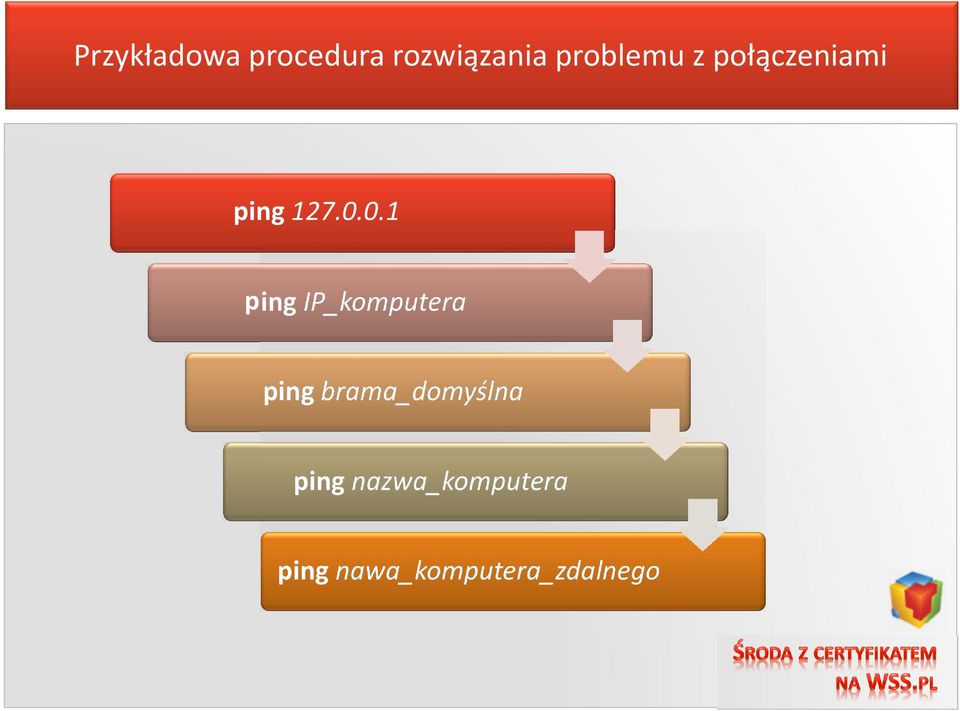

14 Przykładowa procedura rozwiązania problemu z połączeniami ping ping IP_komputera ping brama_domyślna ping nazwa_komputera

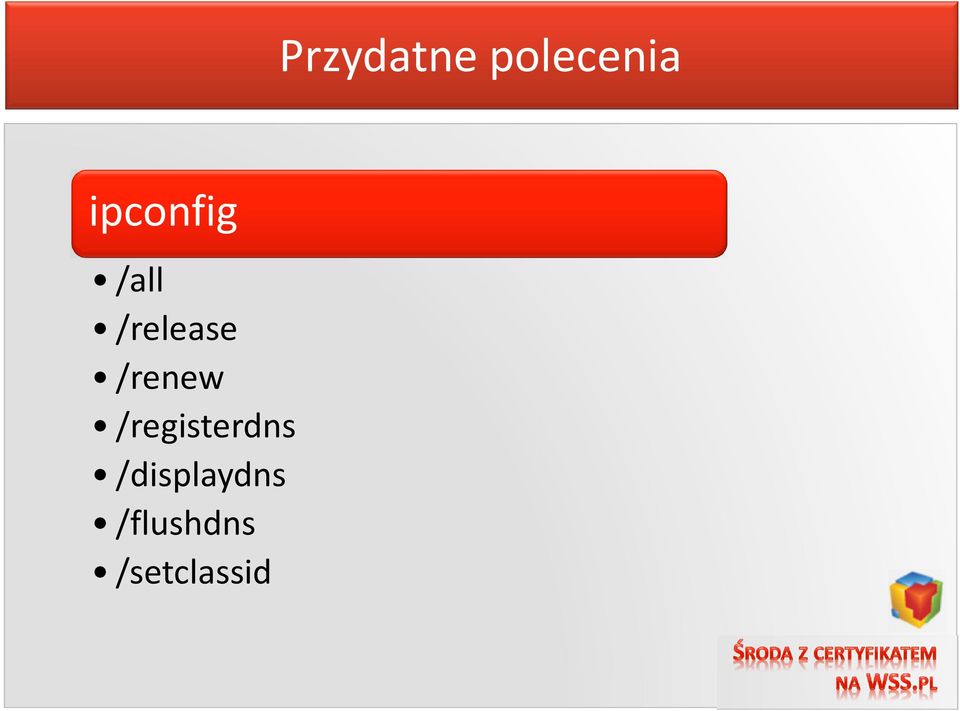

15 Przydatne polecenia ipconfig /all /release /renew /registerdns /displaydns /flushdns /setclassid

16 Przydatne polecenia ping -t -a pathping -4-6

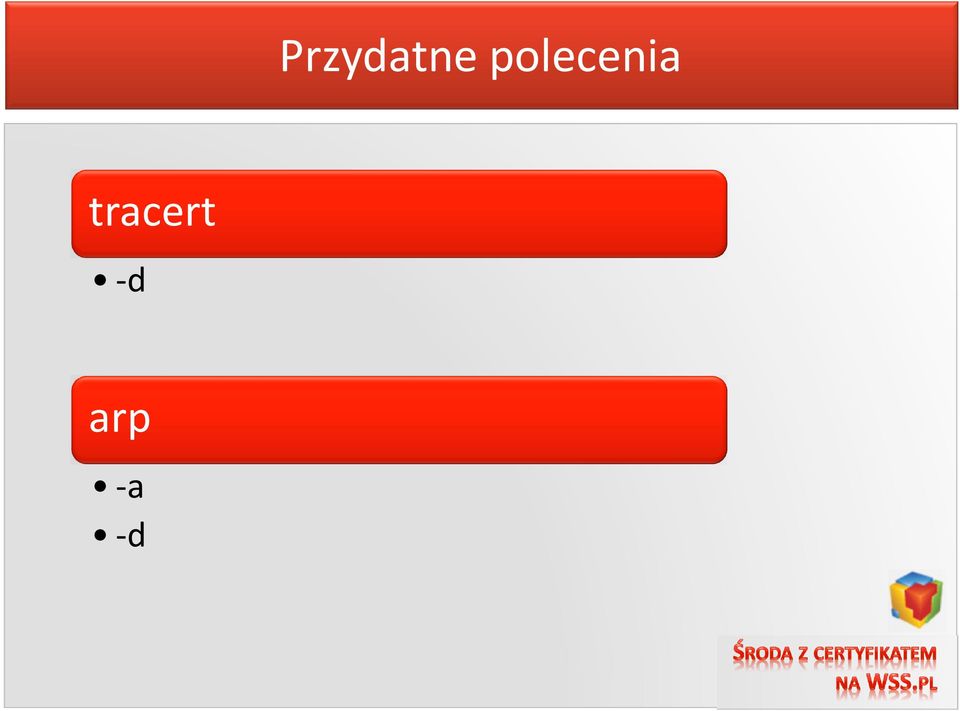

17 Przydatne polecenia tracert -d arp -a -d

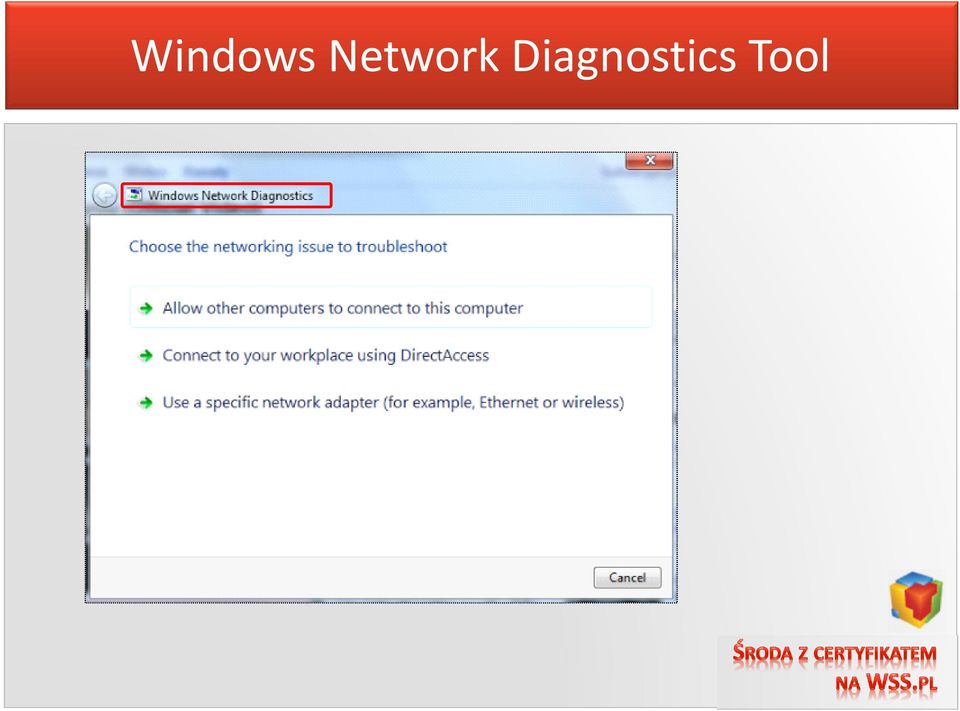

18 Windows Network Diagnostics Tool

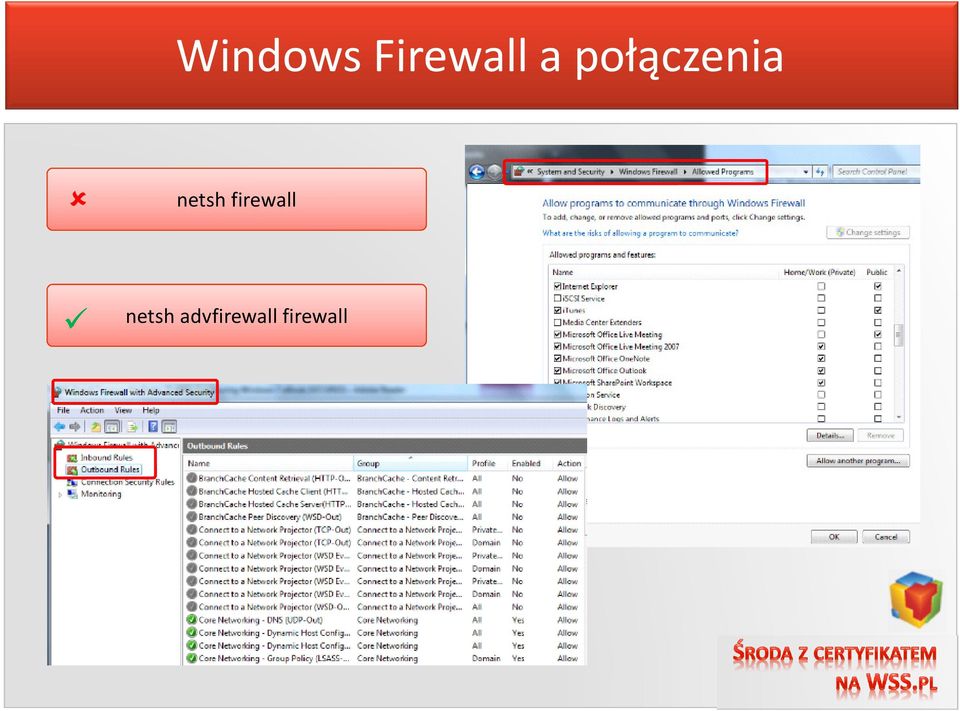

19 Windows Firewall a połączenia netsh firewall netsh advfirewall firewall

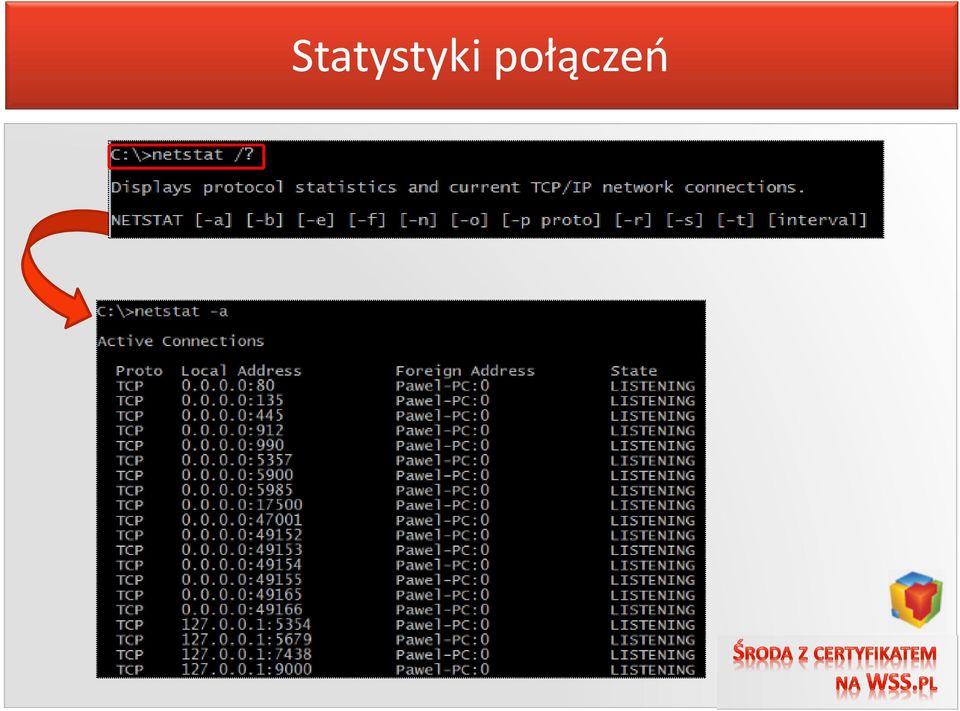

20 Statystyki połączeń

21 Adresacja IPv6 Adres IPv4 składa się ze 128 bitów podzielonych na 8 bloków. a b c d e f g h Informację o adresacji IP można uzyskać za pomocą polecenia IPCONFIG lub w ramach właściwości interfejsu sieciowego w Network and Sharing Center.

22 Składnia adresu IPv6 Każdy blok adresu IPv6 oddzielany jest symbolem dwukropka : Dowolny ciąg bloków składających się z zer można zastąpić symbolem podwójnego dwukropka :: 2001:0000:0000:0000:abcd:abcd:abcd:abcd 2001::abcd:abcd:abcd:abcd ale 2001:0000:0000:abcd:abcd:0000:0000:abcd 2001::abcd:abcd:0000:0000:abcd UWAGA! 2001:005d:a000:0000:0000:abcd:abcd:abcd 2001:005d:a000:0000:0000:abcd:abcd:abcd 2001:005d:a000::abcd:abcd:abcd:abcd

23 Rodzaje adresów IPv6 FP Format Prefix unicast multicast anycast Global {FP=2000::/3} 2001::abcd:abcd:abcd:abcd Link-local {FP= fe80::/10} fe80::9558:a257:7491:b8bf Site-local {FP=fec0::/10} fec0:0:0:0:fffe::1 Unique-local {FP=fc00::/7} fc00::193c:a30a:5543:3333 Special {FP=:: lub ::1} ::1 {FP=ff00::/8} ff02::2

24 Rozpoznawanie nazw w IPv6 Reverse Lookup Zone

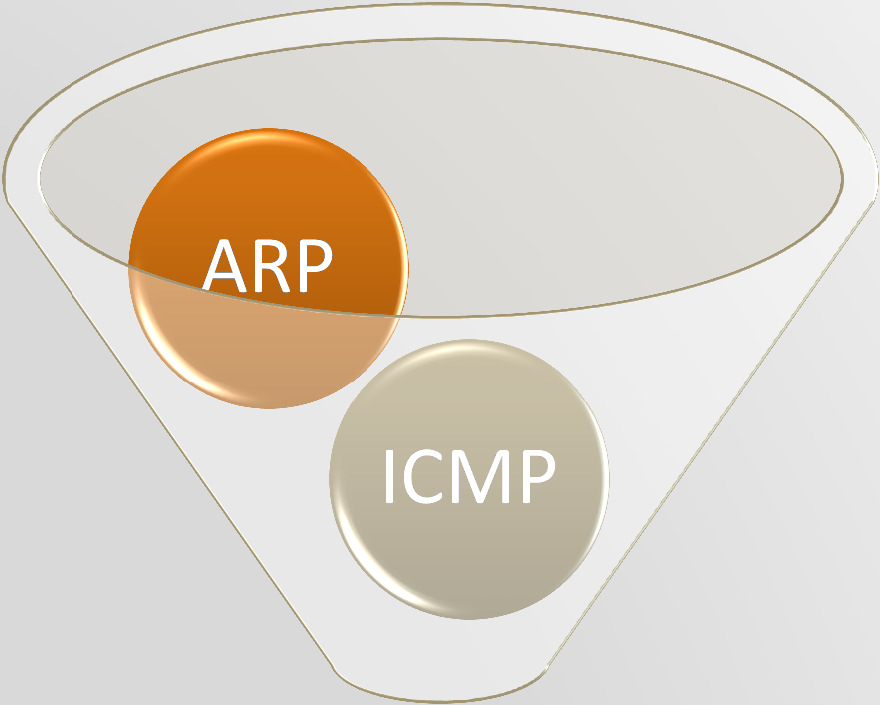

25 Protokół ND ARP ICMP Neighbor Discovery (ND) Protocol

26 Teredo IPv4 <> IPv6

27 Konfiguracja IPv6 za pomocą NETSH KONFIGURACJA STATYCZNA netsh interface ipv6 set address "local area connection" 2001::abcd:abcd:abcd:abcd netsh interface ipv6 set dnsservers "local area connection" static 2001::aaaa:aaaa:bbbb:bbbb KONFIGURACJA DYNAMICZNA netsh interface ipv6 delete address "local area connection" 2001::aaaa:aaaa:bbbb:bbbb netsh interface ipv6 set dnsservers name="local area connection" source=dhcp

28 Właściwości połączeń bezprzewodowych

29 Konfiguracja zabezpieczeń sieci bezprzewodowych

30 Właściwości połączeń VPN

31 Location-Aware Printing

32 Zapory ogniowe w Windows Windows Firewall reguły względem programów lub usług Windows Firewall with Advanced Security (WFwAS) reguły w oparciu o porty, protokoły, adresy, użytkowników, komputery

33 Windows Firewall Protocol FULL STEALTH Port IPSec BOOT TIME FILTERING Network address Inbound traffic Outbound traffic Network interface

34 Network Location Awareness

35 Windows Firewall with Advanced Security Konfiguracja reguł wchodzących i wychodzących. Konfiguracja reguł opartych na określonym protokole i porcie. Konfiguracja reguł względem określonych usług. Ograniczenie reguł do określonych adresów (źródłowych/docelowych). Stosowanie reguł jeśli nastąpiło uwierzytelnienie. Konfiguracja reguł połączeń.

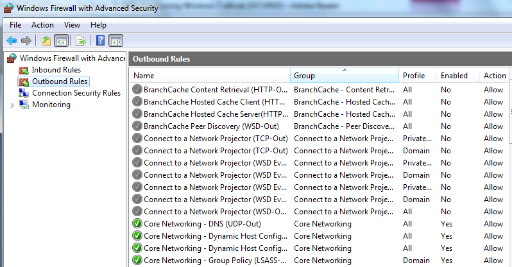

36 Windows Firewall with Advanced Security

37 Rule Wizard

38 Connection Security Rules

39 Connection Security Rules

40 Remote Desktop

41 Remote Assistance

42 Windows Remote Management Service Umożliwia wykonywanie poleceń na zdalnym komputerze. WRMS wymaga konfiguracji: Konfiguracja WinRM nie powiedzie się jeśli którykolwiek z interfejsów sieciowych jest ustawiony na profil Public.

43 Windows Remote Shell for Remote Management

44 Windows PowerShell Remote Management

45 Konfiguracja połączeń sieciowych PYTANIA
