1 Ochrona przeciwprzepięciowa firmy Moeller Xpole to nowoczesna seria aparatury modułowej, która skutecznie zabezpiecza instalacje i urządzenia przed skutkami zwarć, przeciążeń, a także przed przepięciami. Estetyczny wygląd oraz bogaty osprzęt stanowią znaczny postęp w porównaniu z istniejącymi standardami.

2 2 Ochrona przeciwprzepięciowa Ograniczniki przepięć klasy B * SPB-35/440 SPB-60/260 Odgromniki SPB Do ochrony instalacji elektrycznych przed skutkami bezpośrednich wyładowań atmosferycznych w napowietrzną sieć zasilającą lub w zewnętrzną instalację odgromową Montowane w złączu lub rozdzielnicy głównej budynku Konieczność zachowania odległości min. 10 m między ogranicznikiem przepięć klasy B (I) i C (II) Poziom ochrony Up < 4 kv Wykonanie w obudowie szczelnej lub nieszczelnej Prąd udarowy I imp (10/350)µs Typ Nr artykułu Maks. dobezp. topikowe 25kA SPB-25/ AgL 35kA (szczelny) SPB-35/ AgL 60kA SPB-60/ AgL *100kA (szczelny) SPB-100/ Odgromniki SPI Montowane w złączu lub rozdzielnicy głównej budynku Brak konieczności zachowania odległości min. 10 m między ogranicznikami klasy B (I) i C (II) Poziom ochrony Up < 1,5 kv Obudowa szczelna brak wydmuchu zjonizowanych gazów na zewnątrz SPI-35/440 SPI-100/NPE Prąd udarowy I imp (10/350)µs Typ Nr artykułu Maks. dobezp. topikowe 35kA (szczelny) SPI-35/ AgL *50kA (szczelny) SPI-50/NPE *100kA (szczelny) SPI-100/NPE * stosowany tylko jako iskiernik sumujący w układzie 3+1 Ograniczniki przepięć klasy C Ograniczniki przepięć SPC SPC-S-20/280/4 SPC-S-20/280/1 Ochrona instalacji elektrycznych przed skutkami przepięć powstałych w wyniku pośrednich wyładowań atmosferycznych lub procesów łączeniowych w sieci elektrycznej Montowane w rozdzielnicach piętrowych, oddziałowych i tablicach rozdzielczych Poziom ochrony dla SPC-S-20/280 < 1,4 kv Wymienne wkładki warystorowe Możliwość dobudowy styku pomocniczego SPC-S-HK do zdalnej sygnalizacji uszkodzenia Wskaźnik zadziałania Zastosowanie Ilość bieg. Typ Nr artykułu Maks. dobezp. topikowe odbiorniki 1-bieg. SPC-S-20/280/ AgL 1-fazowe 2-bieg. SPC-S-20/280/ AgL system TN-C 3-bieg. SPC-S-20/280/ AgL system TN-S, TT, TN-C-S 4-bieg. SPC-S-20/280/ AgL 3+1-bieg. SPC-S AgL * klasy B, C i D zgodnie z normą DIN VDE 0675 Teil 6. Klasy I, II i III zgodnie z normą IEC

3 3 Dwustopniowe ograniczniki przepięć klasy B+C SPB-12/280/3 dla domu SP-B+C/3+1 dla przemysłu Typ SPB-12/280 przeznaczony dla domków jednorodzinnych Typ SP-B+C przeznaczony dla obiektów użyteczności publicznej i przemysłu Zestawy montuje się w miejscach wprowadzeń instalacji elektrycznej do budynku (w / obok złącza lub rozdzielnicy głównej nn) Poziom ochrony U p < 1,5 kv Wymienne moduły w razie uszkodzenia (SP-B+C) Obudowa szczelna brak wydmuchu gazów na zewnątrz Zastosowanie Typ Nr artykułu Maks. dobezp. topikowe odbiorniki jednofazowe SPB-12/ AgL system TN-S (L, N, PE) SPB-12/280/ AgL system TN-C SPB-12/280/ AgL system TN-S SPB-12/280/ AgL TN-C SP-B+C/ AgL TN-S/TT SP-B+C/ AgL Ograniczniki przepięć klasy D SPD-S-1+1 SPD-STC SP-MS/SAT Indywidualna ochrona czułych urządzeń SPD-S montaż na szynie. Ochrona kilku gniazdek tej samej fazy w pomieszczeniu SPD-STC montaż do gniazdka Wskaźnik stanu pracy oraz uszkodzenia Montaż jak najbliżej chronionych urządzeń SP-MS/SAT ochrona urządzeń systemów antenowych Wykonanie Typ Nr artykułu Maks. dobezp. do rozdzielnicy na szynę SPD-S AgL / C 63 do gniazdka elektr. SPD-STC AgL / C16 do gniazdka elektr. i TV SPD-STC/TV-SAT AgL / C16 do kabli antenowych SP-MS/SAT * klasy B, C i D zgodnie z normą DIN VDE 0675 Teil 6. Klasy I, II i III zgodnie z normą IEC

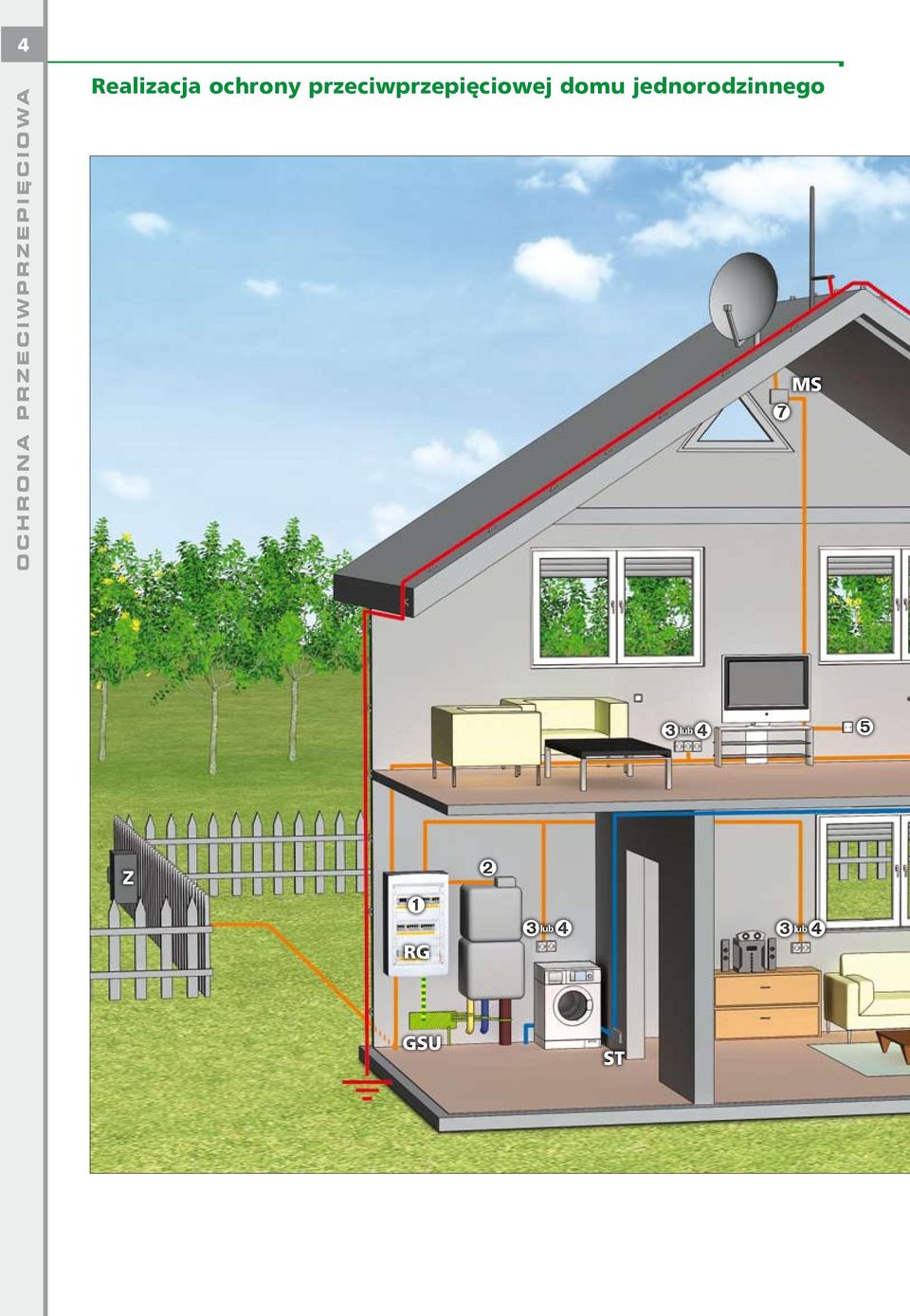

4 4 Ochrona przeciwprzepięciowa Realizacja ochrony przeciwprzepięciowej domu jednorodzinnego MS lub Z RG lub lub GSU ST

5 5 Ogranicznik przepięć klasy B+C SPB-12/280/4 Ogranicznik przepięć klasy D montaż w rozdzielnicy na szynie SPD-S-1+1 Ogranicznik przepięć klasy D montaż w puszce podtynkowej VDK 280 ES Ogranicznik przepięć klasy D do gniazdka elektrycznego SPD-STC Ogranicznik przepięć klasy D do gniazdka elektrycznego i urządzeń TV/SAT SPD-STC/TV-SAT Ogranicznik przepięć klasy D do gniazdka elektrycznego i systemu ISDN SPD-STC/ISDN lub Ogranicznik przepięć do ochrony urządzeń systemów antenowych SP-MS/SAT RG rozdzielnica główna Z złącze GSU główna szyna uziemiająca ST skrzynka teleinformatyczna MS Multiswitch

6 6 Ochrona przeciwprzepięciowa Schematy połączeń System TN-C sieć czterożyłowa B C B + C złącze lub rozdzielnica główna rozdzielnica mieszkaniowa lub oddziałowa *SPB-.. lub SPI-.. SPC-S-20/280/3 SPB-12/280/3 lub SP-B+C/3 lub złącze lub rozdzielnica główna System TN-S sieć pięciożyłowa lub *SPB-.. lub SPI-.. SPC-S-20/280/4 SPB-12/280/4 lub SP-B+C/3+1 Sieć jednofazowa D * dla SPB-.. konieczne jest zachowanie długości przewodu minimum 10 m między ogranicznikami przepięć klasy B (I) i C (II) dla SPI-.. brak konieczności zachowania długości przewodu minimum 10 m między ogranicznikami przepięć klasy B (I) i C (II) * klasy B, C i D zgodnie z normą DIN VDE 0675 Teil 6. Klasy I, II i III zgodnie z normą IEC

7 7 Czy istnieje obowiązek stosowania urządzeń ochrony przeciwprzepięciowej w instalacjach elektrycznych nowych budynków? Zarówno nowe jak i modernizowane instalacje elektryczne powinny być wyposażone w urządzenia ochrony przeciwprzepięciowej. Konieczność stosowania tych urządzeń zapisana jest w rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002 r. (Dziennik Ustaw z 2002 r. nr 75 poz. 690) Zasady ochrony przeciwprzepięciowej w obiektach budowlanych określone są w normie PN-IEC Jak powstają przepięcia? Większość niebezpiecznych przepięć w instalacji elektrycznej, które mogą uszkodzić lub zakłócić pracę urządzeń występuje w wyniku: bliskich lub bezpośrednich wyładowań atmosferycznych w budynek procesów łączeniowych odbiorników o dużej mocy przepięć spowodowanych elektrycznością statyczną Przepięcia mogą osiągać wartość wielokrotnie przekraczającą wytrzymałość udarową urządzeń. Aby zapobiec ich uszkodzeniu, stosuje się wewnątrz budynku trójstopniowy system ochrony przeciwprzepięciowej: B, C, D (DIN VDE 0675) / klasy I, II, III (IEC ). Badania wykazały, że uszkodzeniu mogą ulec urządzenia, które znajdują się w obszarze do 1000 m od miejsca uderzenia pioruna. Źródłem zagrożenia dla instalacji elektrycznej oprócz bezpośrednich wyładowań atmosferycznych w instalację odgromową budynku i napowietrzną linię zasilającą może być także m. in. uderzenie pioruna w metalowe elementy ogrodzeń np. coraz częściej spotykane bramy kute. Przepływ prądu piorunowego przez elementy bramy może powodować przenikanie przepięć do instalacji elektrycznych poprzez domofony i napędy bram. Większość elektrycznego sprzętu używanego w naszych domach zaprojektowana jest na wytrzymałość udarową izolacji o wartości <1,5 kv. < 2,5 kv < 1,5 kv Wartości przepięć wytrzymywane przez urządzenia elektryczne i elektroniczne.

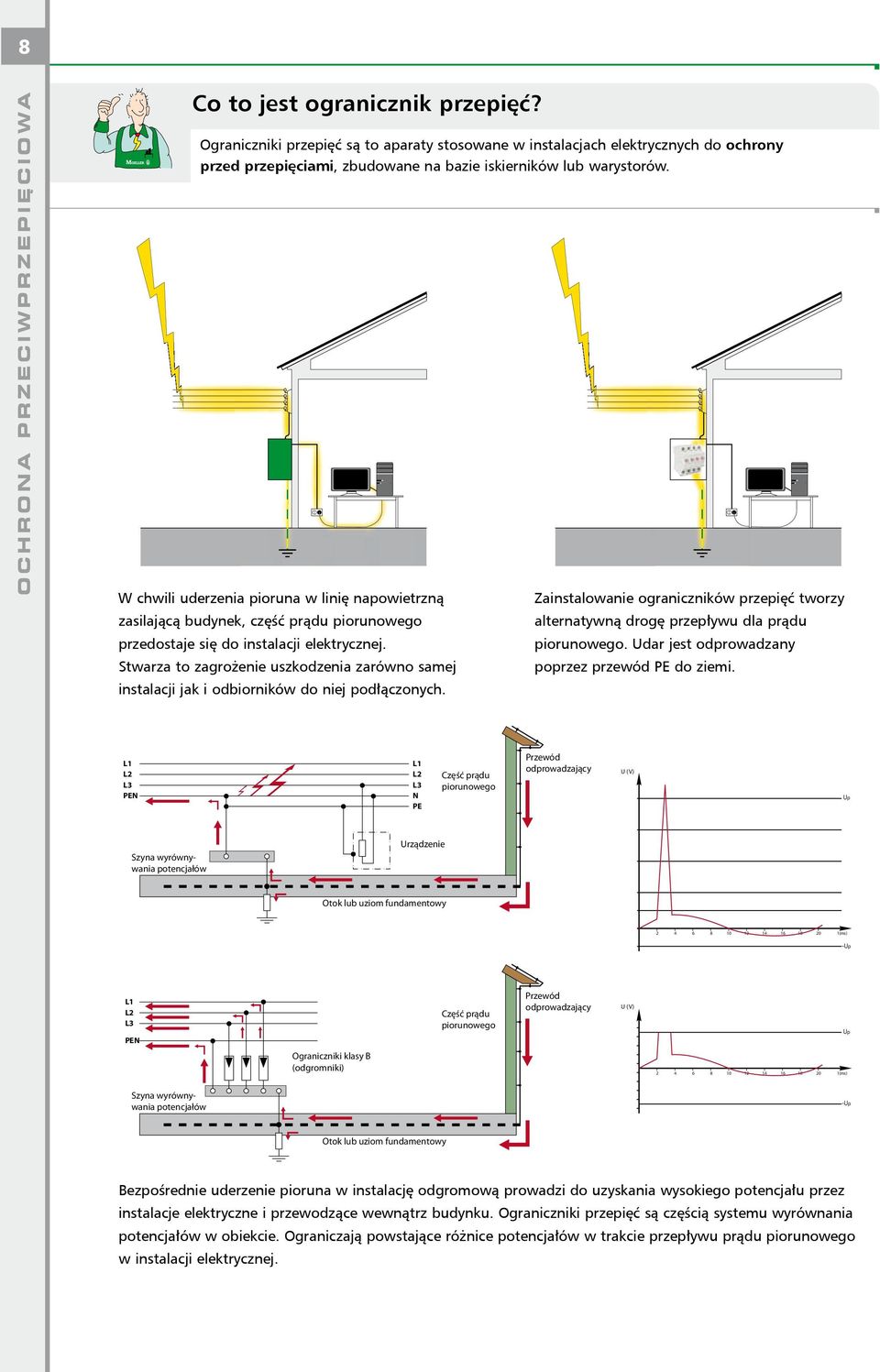

8 8 Ochrona przeciwprzepięciowa Co to jest ogranicznik przepięć? Ograniczniki przepięć są to aparaty stosowane w instalacjach elektrycznych do ochrony przed przepięciami, zbudowane na bazie iskierników lub warystorów. W chwili uderzenia pioruna w linię napowietrzną zasilającą budynek, część prądu piorunowego przedostaje się do instalacji elektrycznej. Stwarza to zagrożenie uszkodzenia zarówno samej instalacji jak i odbiorników do niej podłączonych. Zainstalowanie ograniczników przepięć tworzy alternatywną drogę przepływu dla prądu piorunowego. Udar jest odprowadzany poprzez przewód PE do ziemi. L1 L2 L3 PEN L1 L2 L3 N PE Część prądu piorunowego Przewód odprowadzający U (V) Up Szyna wyrównywania potencjałów Urządzenie Otok lub uziom fundamentowy (ms) -Up L1 L2 L3 PEN Część prądu piorunowego Przewód odprowadzający U (V) Up Ograniczniki klasy B (odgromniki) (ms) Szyna wyrównywania potencjałów -Up Otok lub uziom fundamentowy Bezpośrednie uderzenie pioruna w instalację odgromową prowadzi do uzyskania wysokiego potencjału przez instalacje elektryczne i przewodzące wewnątrz budynku. Ograniczniki przepięć są częścią systemu wyrównania potencjałów w obiekcie. Ograniczają powstające różnice potencjałów w trakcie przepływu prądu piorunowego w instalacji elektrycznej.

9 9 Gdzie są instalowane ograniczniki przepięć? Dla zapewnienia skutecznej ochrony przeciwprzepięciowej bardzo ważny jest prawidłowy dobór miejsca instalacji poszczególnych ograniczników przepięć (patrz tabela). Klasa ogranicznika przepięć Miejsce instalacji B złącze, skrzynka obok złącza, rozdzielnica główna B+C złącze, skrzynka obok złącza, rozdzielnica główna C rozdzielnice piętrowe, rozdzielnice oddziałowe, tablice rozdzielcze D puszki podtynkowe, gniazdka elektryczne, szafki zasilające, - rozdzielnice piętrowe - rozdzielnica główna - szafka zasilająca Jakie jest poprawne miejsce instalowania ograniczników przepięć w instalacji elektrycznej? W stosunku do pozostałej aparatury zabezpieczającej, ograniczniki klasy B, B+C oraz C powinny być instalowane przed wyłącznikami różnicowoprądowymi od strony zasilania, a za głównymi zabezpieczeniami nadmiarowo-prądowymi (patrz fot.). Takie podłączenie zapobiega wyzwoleniu prawidłowo działającego wyłącznika różnicowoprądowego (a tym samym powstaniu przerwy w zasilaniu instalacji) przy zadziałaniu ogranicznika. Ponadto wyłączniki różnicowoprądowe chronione są w ten sposób przed udarem prądowym w chwili powstania przepięcia. Odporność udarowa standardowych wyłączników różnicowoprądowych CFI6 i im odpowiadających jest mniejsza od odporności ograniczników przepięć i wynosi 250 A. Ograniczniki warystorowe charakteryzują się prądem upływu, który może powodować zadziałanie wyłącznika różnicowoprądowego zainstalowanego przed ogranicznikiem. L1 L1 L1 L1 ograniczniki przepięć klasy C PE

10 10 Ochrona przeciwprzepięciowa Ograniczniki przepięć klasy B Chronią instalację elektryczną oraz odbiorniki do niej podłączone w przypadku bezpośredniego uderzenia pioruna w linię zasilającą lub instalację odgromową budynku. Przez odpowiednio dobrane odgromniki w instalacji może przepływać wielokrotnie prąd piorunowy nie powodując ich zniszczenia. Ograniczniki przepięć klasy B należy łączyć przewodami o przekroju minimum 16 mm 2 i jak najmniejszej długości (do 0,5 m). Ograniczniki SPB Jakie typy ograniczników klasy B oferuje firma Moeller? Firma Moeller oferuje obecnie dwa typy ograniczników przepięć klasy B: SPB - klasyczne odgromniki zbudowane na bazie iskiernika SPI - nowy typ odgromnika z elektronicznym układem zapłonu iskiernika Ten typ ogranicznika przepięć zbudowany jest na bazie iskiernika, składającego się z dwóch elektrod. W trakcie odprowadzania prądu piorunowego do ziemi między elektrodami iskiernika wytwarza się łuk elektryczny, który jest równoznaczny ze stanem zwarcia. Po zadziałaniu iskiernika typu SPB-25/440 i SPB-60/400 z otworów znajdujących się na tylnej ścianie jego obudowy wydobywa się strumień zjonizowanego powietrza. Z tego powodu ograniczników tych nie można instalować w rozdzielnicach z plastikowymi ścianami tylnymi. Należy zachować odpowiednie odstępy instalacyjne przy montażu ograniczników przepięć w rozdzielnicy (patrz rys.), a także zwrócić uwagę, aby nie prowadzić przewodów, wiązek przewodów z tyłu za ogranicznikiem. SPB-60/400 Odgromniki o budowie nieszczelnej (z wydmuchem gazów na zewnątrz) charakteryzują się dużymi wartościami znamionowych prądów udarowych. Przy tradycyjnych ogranicznikach typu SPB należy bezwzględnie przestrzegać zachowania odległości 10 m między ogranicznikami stopnia B i C. W przypadku nie spełnienia tego warunku należy zastosować nowe ograniczniki przepięć typu SPI.

11 11 Ograniczniki SPI SPI-35/440 jest nowym jednobiegunowym, odgromnikiem o budowie szczelnej (bez wydmuchu gazu na zewnątrz) z elektronicznym wyzwalaniem. Zabezpiecza przed skutkami bezpośredniego i bliskiego uderzenia pioruna. Dzięki wbudowanemu w odgromnik elektronicznemu wyzwalaniu zapłonu możliwe jest bezpośrednie, równoległe dołączenie do niego kolejnego stopnia ochrony ogranicznika przepięć klasy C. SPI-35/440 zawiera układ elektroniczny, który kontroluje napięcie na jego zaciskach. Jeśli napięcie to przekroczy poziom zadziałania, wymusza zapłon iskiernika. Następuje odprowadzenie prądu do przewodu PE. Rozwiązanie SPI-35/440 takie nie dopuszcza do przeciążenia warystora w ograniczniku klasy C przy równoległym połączeniu iskiernika i warystora. Zastosowanie ogranicznika klasy C na napięcie pracy 460 V znacznie poprawia żywotność układu zabezpieczającego przed przepięciami. Dzięki temu ograniczniki przepięć SPI możemy instalować obok ograniczników przepięć klasy C w tej samej rozdzielnicy. Prawidłowe połączenie dwóch klas ograniczników przepięć uzyskuje się łącząc odgromniki serii SPI z ogranicznikami przepięć SPC-S na napięcie pracy 460 V. Ograniczniki SPI zapewniają poziom ochrony 1,5 kv. Posiada on specjalnie ukształtowane elektrody w kształcie cylindra, dzięki którym możliwe jest opanowanie znacznych prądów udarowych. Pomimo małych wymiarów i szczelnej budowy odgromnik ten jest w stanie opanować impuls prądu udarowego I imp = 35kA o kształcie 10/350 μs. Elektroda 1 Elektroda 2 Elektroda 3 Elektroda nr 2 przy przepięciu o wartości 1500 V wytwarza iskrę, która powoduje wyzwolenie łuku elektrycznego między elektrodą 1 i 3. Dla którego typu ograniczników przepięć wymagane jest stosowanie minimum 10 m przewodu między stopniami ochrony klasy B i C? SPB SPI L > 10m L > 10m B C B C Tradycyjne ograniczniki iskiernikowe typu SPB konieczność zachowania odległości 10 m przed ogranicznikiem klasy C. Ograniczniki typu SPI z elektronicznym wyzwalaniem możliwość instalacji w jednej rozdzielnicy obok ograniczników klasy C

12 12 Ochrona przeciwprzepięciowa Dwustopniowe ograniczniki przepięć klasy B+C Obecnie firma Moeller posiada dwa zestawy ograniczników przepięć ze zintegrowaną klasą B oraz C. Cieszą cię coraz większą popularnością wśród projektantów oraz elektryków ze względu na brak ograniczeń dotyczących odległości między poszczególnymi stopniami, a także prostotę montażu całego zestawu. Ograniczniki przepięć klasy B oraz B+C powinny być zainstalowane przed licznikiem chroniąc tym samym układ pomiarowy. Ograniczniki klasy B+C chronią instalacje elektryczne przed skutkami bezpośrednich wyładowań atmosferycznych w napowietrzną sieć zasilającą lub w zewnętrzną instalację odgromową, a także przed przepięciami łączeniowymi. Firma Moeller oferuje dwa typy tych ograniczników: SP-B+C oraz SPB-12/280 odpowiednio dla przemysłu i dla domków jednorodzinnych. W jakiego rodzaju budynkach stosujemy dane typy ograniczników klasy B+C firmy Moeller? DLA BUDOWNICTWA DLA PRZEMYSŁU Ogranicznik przepięć typu SPB-12/280 Jest to zestaw dedykowany w szczególności do montażu w rozdzielnicach domków jednorodzinnych. Nowe ograniczniki przepięć SPB-12/280 prawidłowo zainstalowane będą w znacznym stopniu ograniczały ryzyko przedostania się niebezpiecznych udarów do urządzeń zainstalowanych w budynku. Jest to kombinacja ogranicznika przepięć klasy B i C. Zbudowane z zastosowaniem technologii warystorowej. Aparaty tego typu posiadają optyczny wskaźnik uszkodzenia. Redukują przepięcia do poziomu <1,5 kv. Opisywany aparat posiada także styki pomocnicze montowane z lewej strony. Informują one o uszkodzeniu warystorów. Ogranicznik przepięć typu SP-B+C Zestaw ten dedykowany jest dla obiektów przemysłowych / budynków mieszkalnych o wysokiej kubaturze (powyżej 20 m) narażonych na możliwość częstego bezpośredniego uderzenia pioruna. Zestaw SP-B+C/3 zbudowany jest na iskiernikach SPI oraz warystorowych ogranicznikach przepięć klasy C. Oba typy są ze sobą zmostkowane tak, że w momencie uszkodzenia jednego z elementów układu można go wymienić. Wartość szczytowa prądu udarowego I imp całego zestawu wynosi 100 ka. Maksymalny prąd udarowy na jeden biegun wynosi 12,5 ka (10/350) s.

13 13 W jaki sposób dobezpieczane są ograniczniki przepięć? W trakcie odprowadzania prądu piorunowego do ziemi między elektrodami odgromnika klasy B wytwarza się łuk elektryczny, który jest równoznaczny ze stanem zwarcia. Po odprowadzeniu prądu piorunowego przepływa przez odgromnik jeszcze prąd zwarciowy o częstotliwości sieciowej (prąd następczy sieci). Musi być on zgaszony przez ogranicznik samodzielnie lub odłączony przez dobezpieczenie. Ograniczniki przepięć firmy Moeller nie posiadają wewnętrznych zabezpieczeń zwarciowych. W celu zabezpieczenia odgromników przed długotrwałym działaniem prądów zwarciowych, producent podaje maksymalne wartości dobezpieczeń na tabliczkach znamionowych aparatów. Na przykład dla odgromnika SPB-60/400 maksymalne dobezpieczenie w katalogu wynosi F max = 250 A. SPC-S-20/280/4 300 m 125 AgL + SP-B+C/3+1 Rozdzielnica Wkładki topikowe 35 AgL 200 AgL Przyłącze Przykład domku jednorodzinnego: - w przyłączu bezpiecznik 35 AgL - w rozdzielnicy ogranicznik przepięć SPC-S-20/280/4 Wartość dobezpieczenia podana na tabliczce znamionowej ogranicznika wynosi 160 A. Wniosek: 160 A > 35 A - brak konieczności dobezpieczania ograniczników przepięć Przykład zakładu produkcyjnego: - w przyłączu bezpiecznik 200 A - w rozdzielnicy głównej ogranicznik przepięć SP-B+C/3+1 Wartość dobezpieczenia podana na tabliczce znamionowej ogranicznika wynosi 125 A. Wniosek: 125 A < 200 A - istnieje konieczność dobezpieczania ograniczników przepięć na każdej fazie Nie dobezpieczamy wkładką topikową przewodu N bieguna ogranicznika przepięć. Zasady dobezpieczenia ograniczników klasy C są analogiczne jak przy ogranicznikach przepięć klasy B. Jako dobezpieczenia ograniczników nie należy stosować wyłączników nadprądowych z uwagi na ich małą wytrzymałość zwarciową (dla CLS6 zwarciowa zdolność łączeniowa wynosi 6 ka). Na co należy zwrócić uwagę przy montażu ograniczników przepięć? Bardzo częstym błędem popełnianym przy montażu ograniczników przepięć jest nieprzestrzeganie zachowania jak najmniejszej długości przewodów łączeniowych ograniczników. Przewody te powinny być jak najkrótsze z uwagi na ich indukcyjność (ok. 0,6 mh/km), na której w trakcie odprowadzania impulsów do ziemi odkładają się dodatkowe napięcia. Stosując możliwie najkrótsze przewody połączeniowe unika się powstawania wysokich napięć dodatkowych (U1 i U2 na rysunku), a właściwości odgromnika są optymalnie wykorzystane. Ze względu na ogromne siły dynamiczne jakie powstają podczas wyładowań, należy pamiętać o solidnym montażu przewodów łączących ograniczniki przepięć klasy B.

14 14 Ochrona przeciwprzepięciowa L1 L2 L3 N PE F1 Połączenie standardowe F2 Zaleca się, aby przewody połączeniowe nie przekraczały długości 0,5 m. Jeśli jest to niemożliwe, można wykonać połączenie typu V. Przy takim połączeniu poziom przepięcia w instalacji jest równy spadkowi napięcia na ograniczniku. L1 L2 L3 N PE F1 Połączenie typu V L1 L2 L3 N PE Szyna PE Szyna PE Poprawny sposób montażu ograniczników przepięć: zachowanie długości przewodów łączeniowych poniżej 0,5 m lub gdy nie ma takiej możliwości zastosowanie połączenia typu V.

15 15 Ograniczniki przepięć klasy C Ograniczniki przepięć klasy C chronią instalację elektryczną przed skutkami przepięć powstałych w wyniku pośrednich wyładowań atmosferycznych lub procesów łączeniowych w sieci elektrycznej (załączanie różnego rodzaju urządzeń np. silników, spawarek, transformatorów). Redukują także przepięcia towarzyszące zadziałaniom zabezpieczeń instalacji. Źródła szybkich przepięć komutacyjnych Instalowane są najczęściej w rozdzielnicach oddziałowych, piętrowych i tablicach rozdzielczych. Do budowy ograniczników przepięć SPC zastosowano warystory. Podstawową zaletą warystorów jest ich duża szybkość działania. Mogą one przejść ze swojego stanu wysokoomowego do niskoomowego w czasie krótszym niż 25 ns. Przy niewielkich rozmiarach posiadają one dużą zdolność pochłaniania energii. Temperatura pracy wkładek warystorowych wynosi od -40 C do +70 C Procesom łączeniowym towarzyszy powstawanie szybkozmiennych przepięć o przykładowym przebiegu pokazanym na rysunku. Ograniczniki klasy C np. SPC-S-20/280 zbudowane na bazie warystorów skutecznie je redukują. Szczególnie narażone na przepięcia są urządzenia typu komputery, faksy, telefony, które posiadają zasilacze impulsowe. Są one bardziej wrażliwe na przepięcia niż zasilacze z transformatorami starego typu. Jakie typy ograniczników klasy C oferuje firma Moeller? W ofercie firmy Moeller znajdują się dwa typy ograniczników przepięć klasy C: SPC-S z wymienną wkładką SPC-E bez wymiennej wkładki L1 L2 L3 N PE SPC-S-20/280/1 SPC-E-280* PE L1 L2 L3 N Przy instalacji ograniczników klasy C typu SPC-S-20/280 przewody mogą być łączone w sposób dowolny: od dołu lub od góry. Wyjątkiem są ograniczniki z iskiernikiem sumującym SPC-S-1+1 oraz SPC-S-3+1 * - na zapytanie

16 16 Ochrona przeciwprzepięciowa Na co należy zwrócić uwagę przy dokonywaniu pomiaru rezystancji izolacji? Pomiary rezystancji izolacji instalacji oraz odbiorników energii elektrycznej są niezbędne do wykrycia pogarszającego się stanu izolacji i dlatego powinny być wykonywane jako stały element prac kontrolno-pomiarowych. Wykonanie pomiarów polega na podaniu na zaciski mierzonego obiektu stałego napięcia pomiarowego o wartości wybieranej typowo spośród: 250, 500, 1000 czy 2500 V. Wartość napięcia pomiarowego może powodować zadziałanie ogranicznika. Z tego powodu ograniczniki powinny być odłączane od instalacji na czas pomiaru, co przy zastosowaniu ograniczników z wymienną wkładką jest bardzo wygodne i odbywa się poprzez wyjęcie wkładek. Co oznaczają poszczególne parametry na tabliczce znamionowej ogranicznika przepięć klasy C? PE L1 L2 L3 II T2 Próba klasy II IEC Próba klasy T2 E Maksymalne dobezpieczenie II T2 PE II T2 II T2 II T2 U c Maksymalne napięcie pracy In =20kA Imax=40kA uc =260VAC Up =1200V N ÖVE 160AgL In =20kA Imax=40kA uc =335VAC Up =1500V ÖVE 160AgL In =20kA Imax=40kA uc =335VAC Up =1500V ÖVE 160AgL In =20kA Imax=40kA uc =335VAC Up =1500V ÖVE U p Poziom ochrony przy znamionowym prądzie SPC-S-N/PE N SPC-S-20/335 N SPC-S-20/335 N SPC-S-20/335 N I n Znamionowy prąd wyładowczy I max Maksymalny prąd wyładowczy Próba klasy II wg IEC ; próba klasy T2 wg EN oznaczenie testów określonych w normach, którym poddane zostały ograniczniki. Ograniczniki poddane tym badaniom zapewniają ochronę przed skutkami pośredniego oddziaływania prądów piorunowych oraz przed wyładowaniami elektrostatycznymi i przepięciami komutacyjnymi, których źródłem są operacje łączeniowe wewnątrz instalacji. Maksymalne dobezpieczenie maksymalna wartość dobezpieczenia instalowanego przed ogranicznikiem w celu zabezpieczenia przed długotrwałym działaniem prądów zwarciowych. Ograniczniki firmy Moeller nie posiadają wewnętrznych zabezpieczeń zwarciowych. Maksymalne napięcie pracy U C największa wartość skuteczna napięcia przemiennego, przy której może pracować ogranicznik przepięć. Przykład: dla napięcia sieci 230 V stosujemy ogranicznik przepięć o U C = 280 V np. SPC-S-20/280/4. Poziom ochrony przy znamionowym prądzie U P parametr wyznaczony na podstawie badań przy znamionowym prądzie I n. Określa największą wartość napięcia, do której ograniczane jest przepięcie, np. dla ogranicznika SPC-S-20/280 jest <1,4 kv. Znamionowy prąd wyładowczy I n wartość prądu udarowego o kształcie (8/20) s, który odpowiada pośredniemu uderzeniu pioruna i przepięciom komutacyjnym, wyznaczonego dla ogranicznika na podstawie badań. Wykorzystywany do określania poziomu ochrony U P. Maksymalny prąd wyładowczy I max prąd udarowy o kształcie (8/20) s o maksymalnej amplitudzie wyznaczony na podstawie badań ogranicznika.

17 17 Ograniczniki przepięć klasy D W jakim celu stosowane są ograniczniki klasy D? Dla czułej i kosztownej aparatury medycznej, informatycznej oraz przemysłowej wymagającej niezawodnej pracy zaleca się stosowanie dodatkowo stopnia ochrony przeciwprzepięciowej klasy D. Najczęściej instalowane są przed serwerami, sprzętem Hi-Fi i RTV. Ograniczniki te chronią szczególnie czułe urządzenia przed przepięciami zredukowanymi przez wcześniejszy stopień C. Ograniczniki klasy D stosuje się także w wypadku nieustalonej odporności udarowej aparatury oraz kilkudziesięciometrowej odległości między czułym urządzeniem, a ostatnim stopniem ochrony. Należy pamiętać, aby ograniczniki przepięć klasy D nie były instalowane zbyt blisko miejsca zainstalowania ograniczników klasy C. Minimalna odległość pomiędzy nimi powinna wynosić 5 m (dotyczy SPD-STC/280, VDK-280ES). Zaleca się stosowanie ogranicznika klasy D typu SPD-S-1+1. Chroni on kilka gniazdek tej samej fazy w pomieszczeniu. Powinien być instalowany jak najbliżej grupy chronionych urządzeń. Montowany jest on na zwykłej szynie TS 35 mm. Nie wymaga stosowania elementu indukcyjnego między nim a ogra nicznikami przepięć klasy C. UWAGA! Należy podkreślić, że stosowanie tylko ograniczników przepięć klasy D w obiekcie nie zapewnia dostatecznej ochrony urządzeń. Ograniczniki przepięć klasy D instaluje się za wyłącznikami różnicowoprądowymi. Jaki jest cel stosowania styków pomocniczych do ograniczników przepięć? Styki pomocnicze dobudowywane do ograniczników przepięć pozwalają na sygnalizację uszkodzenia aparatów. Zastosowanie ich z obwodem sygnalizacyjnym (z dołączoną lampką lub brzęczykiem) umożliwia przekazanie informacji użytkownikowi o uszkodzeniu aparatu i konieczności wymiany uszkodzonego modułu aparatu. Dla ogranicznika klasy C typu SPC-S i klasy D typu SPD-S-1+1 wystarczy zastosowanie jednego przemiennego styku pomocniczego SPC-S-HK dla całego aparatu (patrz rysunek). Szybka wymiana uszkodzonego ogranicznika przepięć jest konieczna ze względu na zapewnienie skutecznej ochrony przeciwprzepięciowej instalacji elektrycznej. Zastosowanie styków pomocniczych pozwala uniknąć sytuacji, w której do instalacji dołączony jest niesprawny ogranicznik. SPD-S-1+1 SPC-S SPC-S

18 18 Ochrona przeciwprzepięciowa Na co należy zwrócić uwagę przy montażu urządzeń elektrycznych na zewnątrz budynku? Nie należy instalować urządzeń elektrycznych na zewnątrz bezpośrednio przy instalacji odgromowej. Istnieje realne zagrożenie wniknięcia prądu udarowego poprzez te urządzenia do instalacji elek trycznej. Najczęściej taki odstęp dla budynków o wy sokości do 10 m wynosi ok 70 cm. Dokładne sposoby wyznaczania odstępów opisane są w nor mach: PN-IEC Ochrona odgromowa obiektów budowlanych. Zasady ogólne. PN-IEC Ochrona odgromowa obiektów budowlanych. Zasady ogólne. Projektowanie, montaż, konserwacja, i sprawdzenie urządzeń pioruno chron nych. Prowadzenie przewodów zasilających i teleinformatycznych równolegle i w bliskiej odległości od instalacji odgromowej może spowodować wyindukowanie niebezpiecznych napięć podczas bezpośredniego uderzenia pioruna w instalację odgro mową. Przykład nieprawidłowego montażu kamery monitoringu przy instalacji odgromowej. 54 o 53 o 52 o 51 o 50 o Na terenie Polski najmniej dni burzowych występuje w rejonie Pojezierza Pomorskiego i Wielkopolskiego, najwięcej w rejonie Małopolski i w paśmie Karpat, (powyżej 25 dni). W Polsce na 1km 2 przypada średnio 1,8 uderzeń pioruna dla szerokości geograficznej powyżej 51 o 30' i 2,5 uderzeń poniżej tej szerokości. 15 o 16 o 17 o 18 o 19 o 20 o 21 o 22 o 23 o Średnia liczba dni burzowych w roku źródło: Atlas Klimatu Polski pod redakcją prof. dr hab. Haliny Lorenc

19 19 Przykłady zastosowań ochrony przeciwprzepięciowej Budynek bez instalacji odgromowej zasilany linią napowietrzną. Zalecany montaż ogranicznika przepięć klasy B+C (I+II) typu SPB-12/280/.. w rozdzielnicy. Budynek z instalacją odgromową zasilany linią kablową. Zalecany montaż ogranicznika przepięć klasy B+C (I+II) typu SPB-12/280/.. w rozdzielnicy głównej. Parterowy budynek bez instalacji odgromowej, zasilany linią kablową. Odległość od trafo 300 m. Montaż ogranicznika przepięć klasy C (II) typu SPC-S-20/280/.. lub klasy B+C (I+II) typu SPB-12/280/.. Budynek bez instalacji odgromowej zasilany linią kablową. Podrozdzielnica zasila oświetlenie obiektu rekreacyjnego. Montaż ogr.: przyłącze klasa B (I), typ SPB-60/440 rozdzielnica główna klasa C (II), typ SPC-S-20/280/.. podrozdzielnica klasa B+C (I+II), typ SP-B+C/3.. Budynek wielopiętrowy z instalacją odgromową, zasilany linią kablową. Montaż ograniczników przepięć: rozdzielnica główna klasa B+C (I+II), typ SP-B+C/3.. rozdzielnice piętrowe klasa C (II), typ SPC-S-20/280/.. Przy czułych urządzeniach (komputery, serwery itp) zalecany montaż ogranicznika przepięć klasy D (III), jak najbliżej chronionego urządzenia. Obiekt przemysłowy, usługowy z instalacją odgromową zasilany linią kablową. Montaż ograniczników przepięć: rozdzielnica główna klasa B+C (I+II), typ SP-B+C/3.. rozdzielnice piętrowe klasa C (II), typ SPC-S-20/280/.. W pomieszczeniach z czułymi urządzeniami (komputery, serwery, itp) zalecany montaż ogranicznika przepięć klasy D (III) typu SPD-S-1+1
