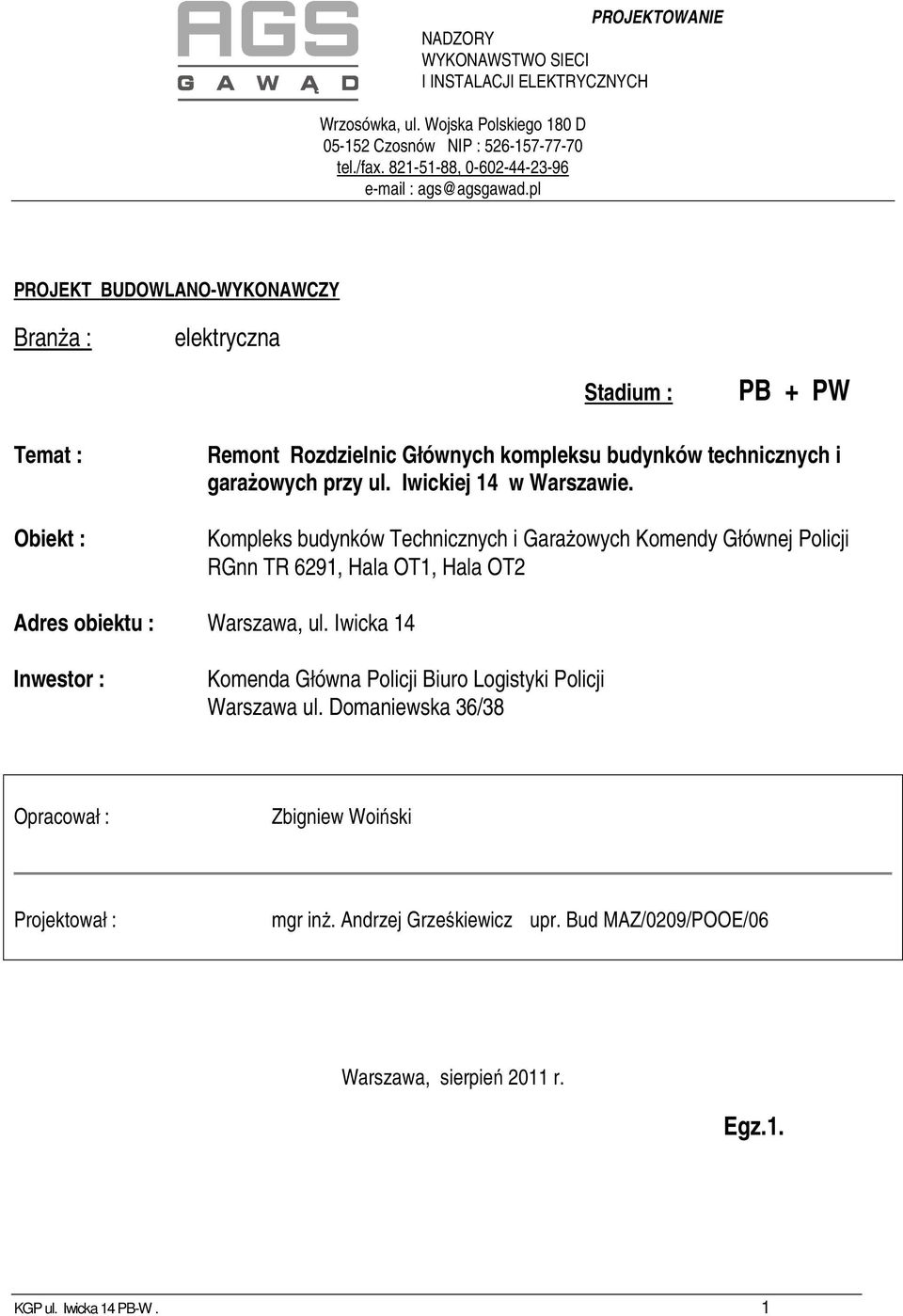

1 PROJEKTOWANIE NADZORY WYKONAWSTWO SIECI I INSTALACJI ELEKTRYCZNYCH Wrzosówka, ul. Wojska Polskiego 180 D Czosnów NIP : tel./fax , ags@agsgawad.pl PROJEKT BUDOWLANO-WYKONAWCZY Branża : elektryczna Stadium : PB + PW Temat : Obiekt : Remont Rozdzielnic Głównych kompleksu budynków technicznych i garażowych przy ul. Iwickiej 14 w Warszawie. Kompleks budynków Technicznych i Garażowych Komendy Głównej Policji RGnn TR 6291, Hala OT1, Hala OT2 Adres obiektu : Warszawa, ul. Iwicka 14 Inwestor : Komenda Główna Policji Biuro Logistyki Policji Warszawa ul. Domaniewska 36/38 Opracował : Zbigniew Woiński Projektował : mgr inż. Andrzej Grześkiewicz upr. Bud MAZ/0209/POOE/06 Warszawa, sierpień 2011 r. Egz.1. KGP ul. Iwicka 14 PB-W. 1

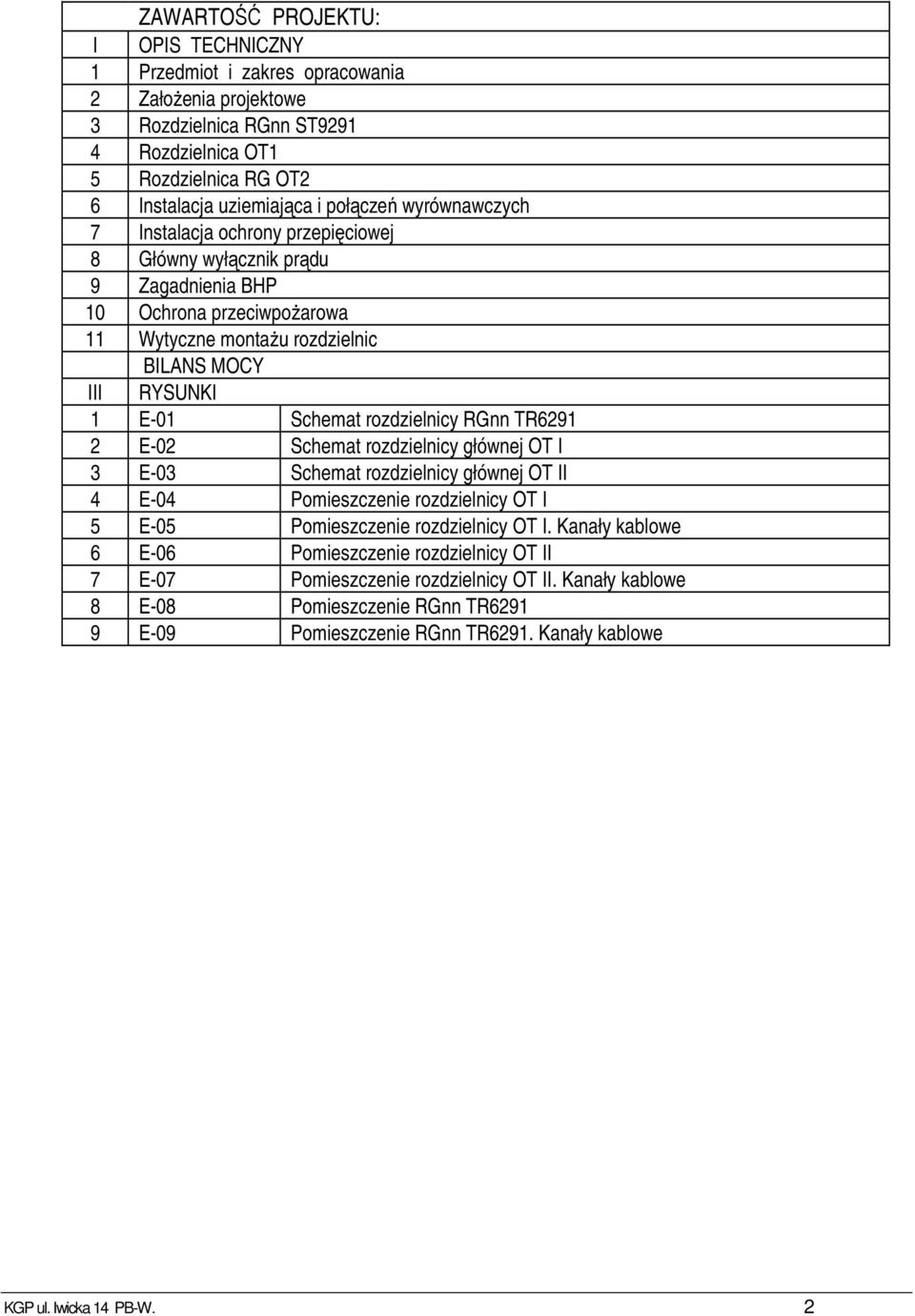

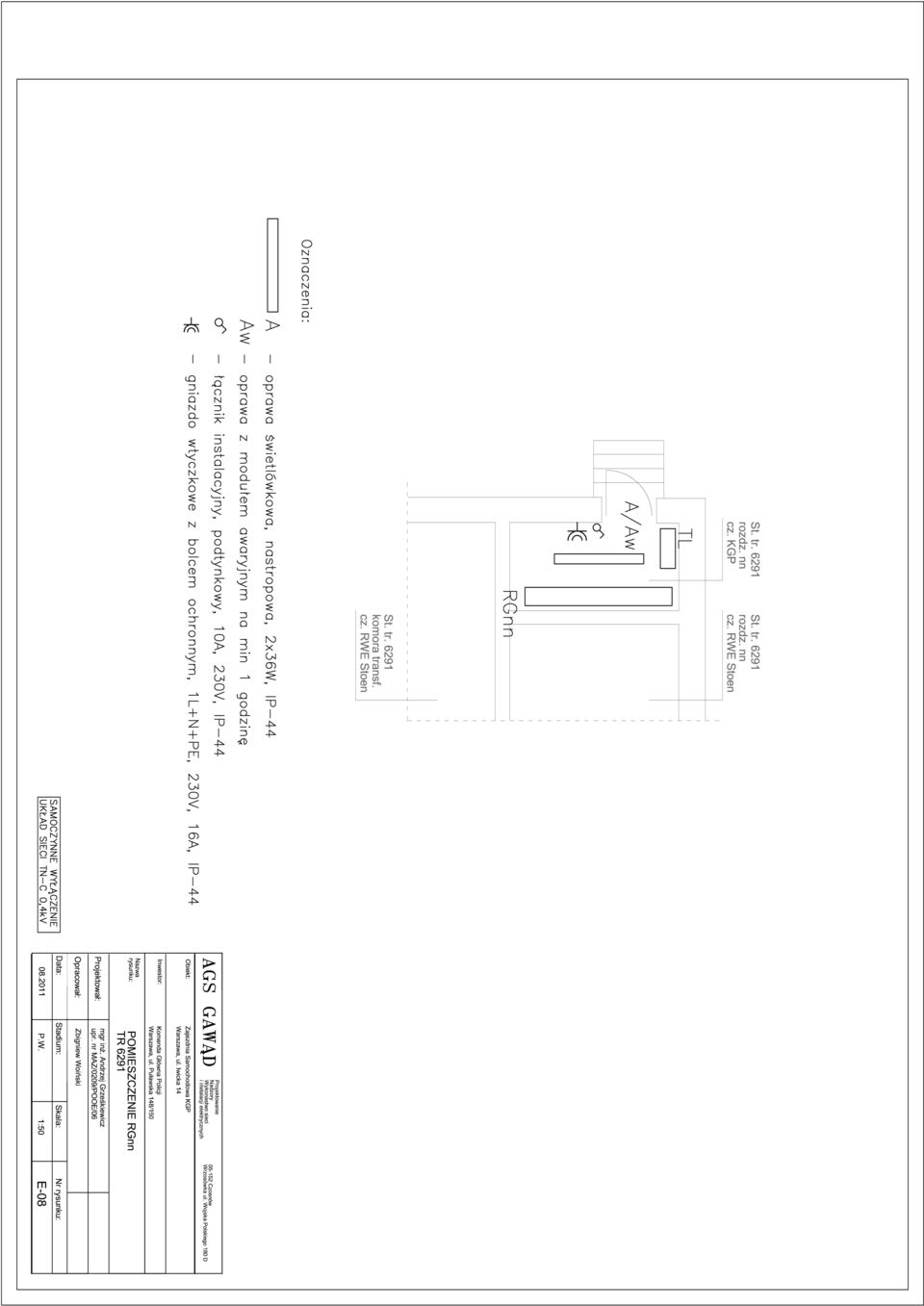

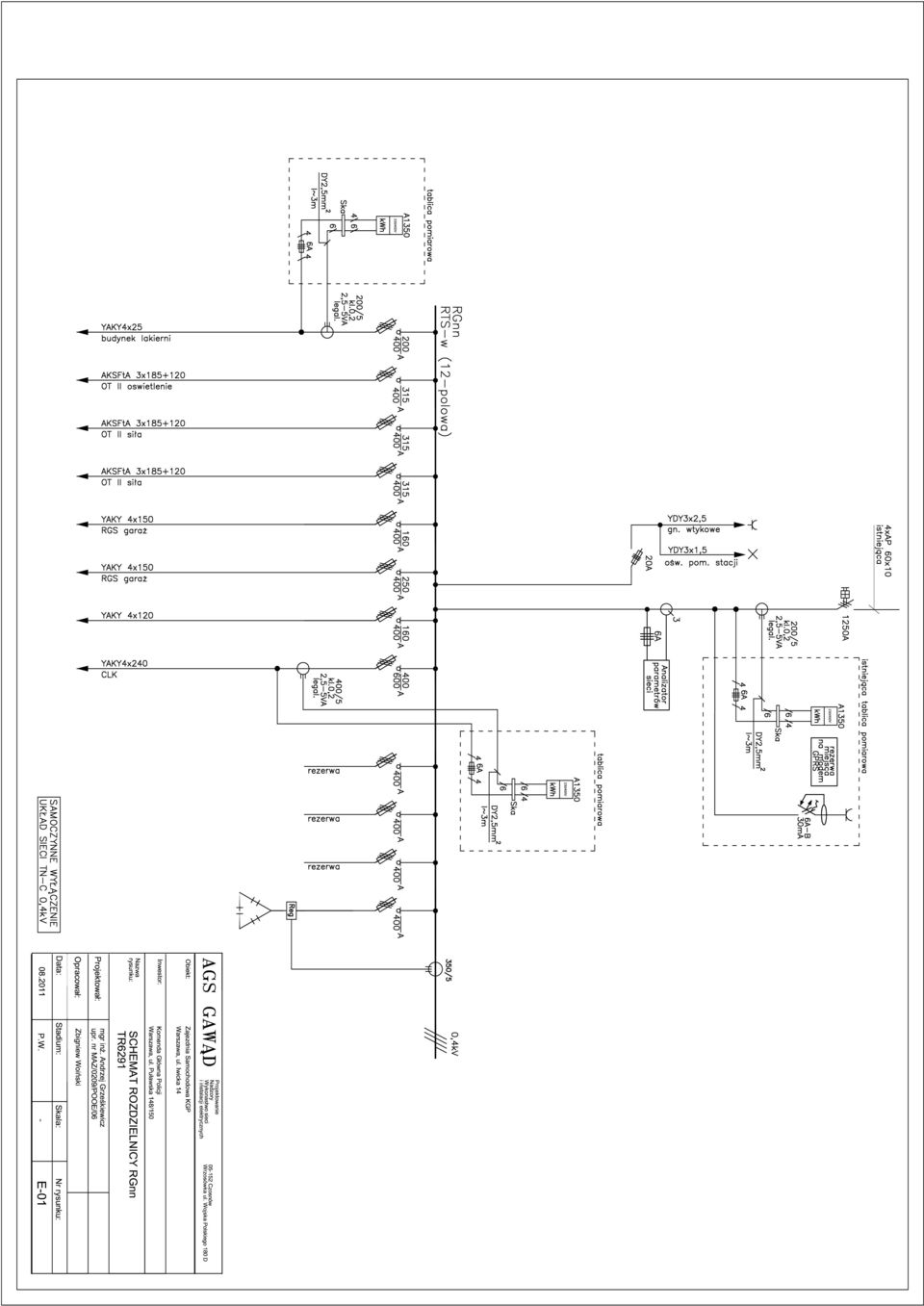

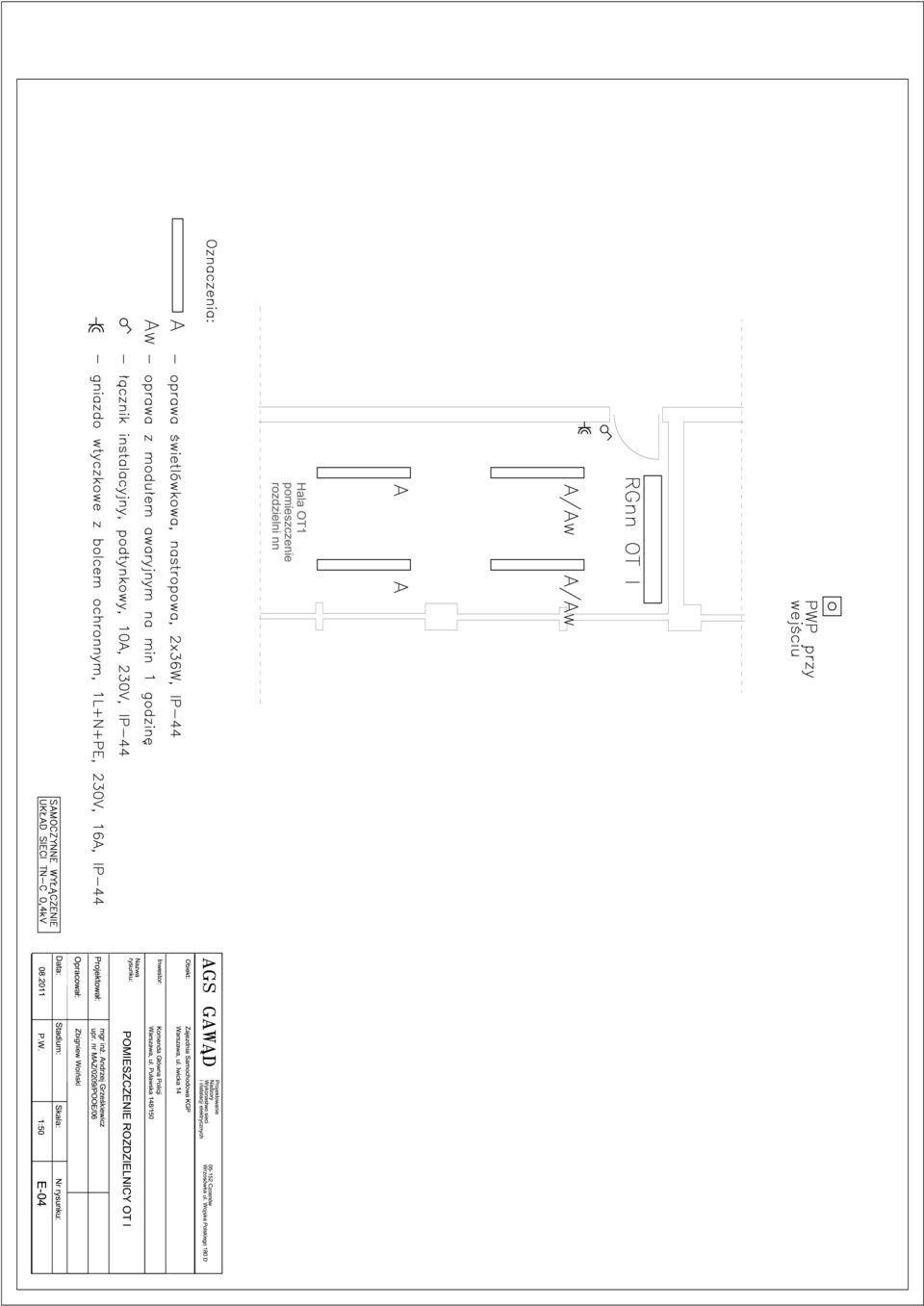

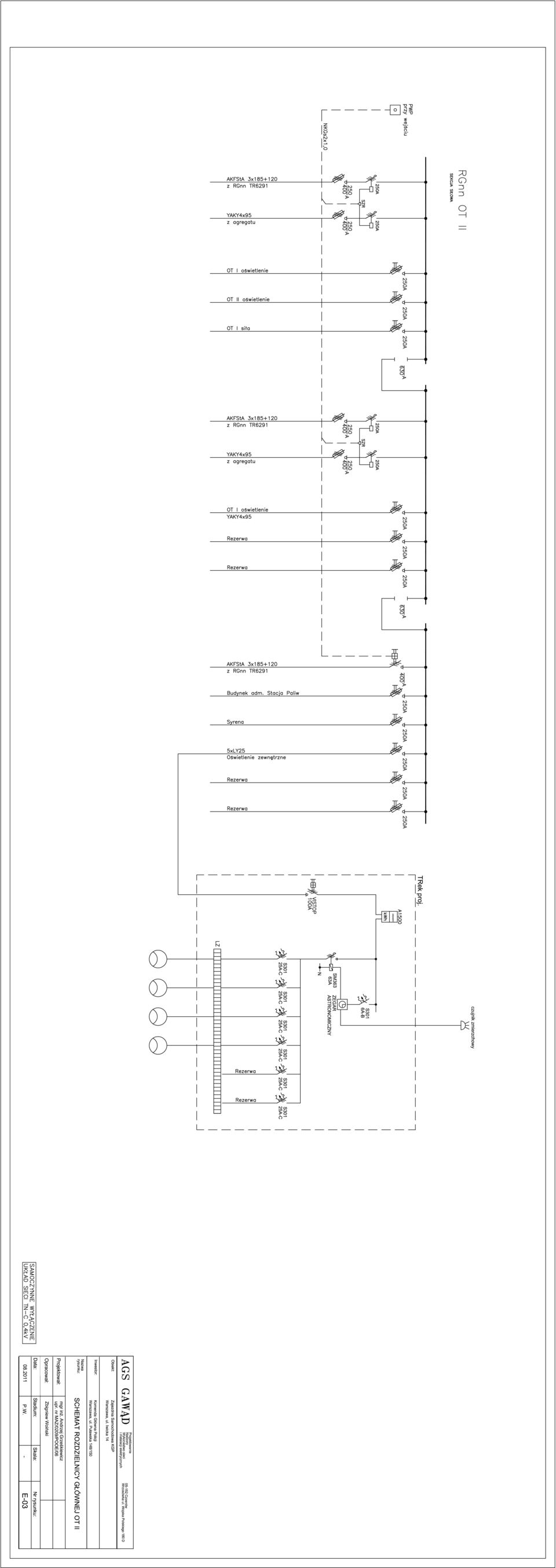

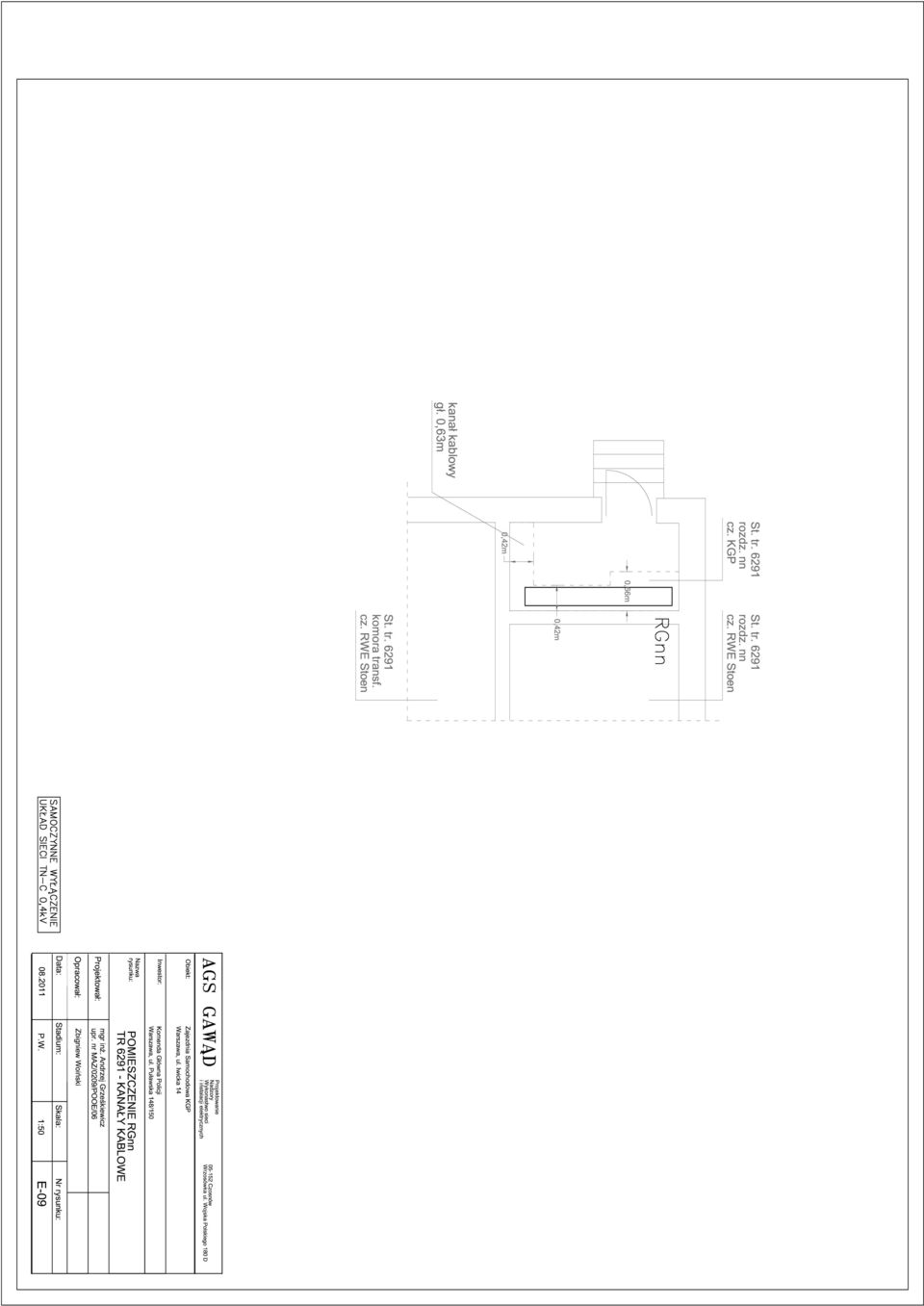

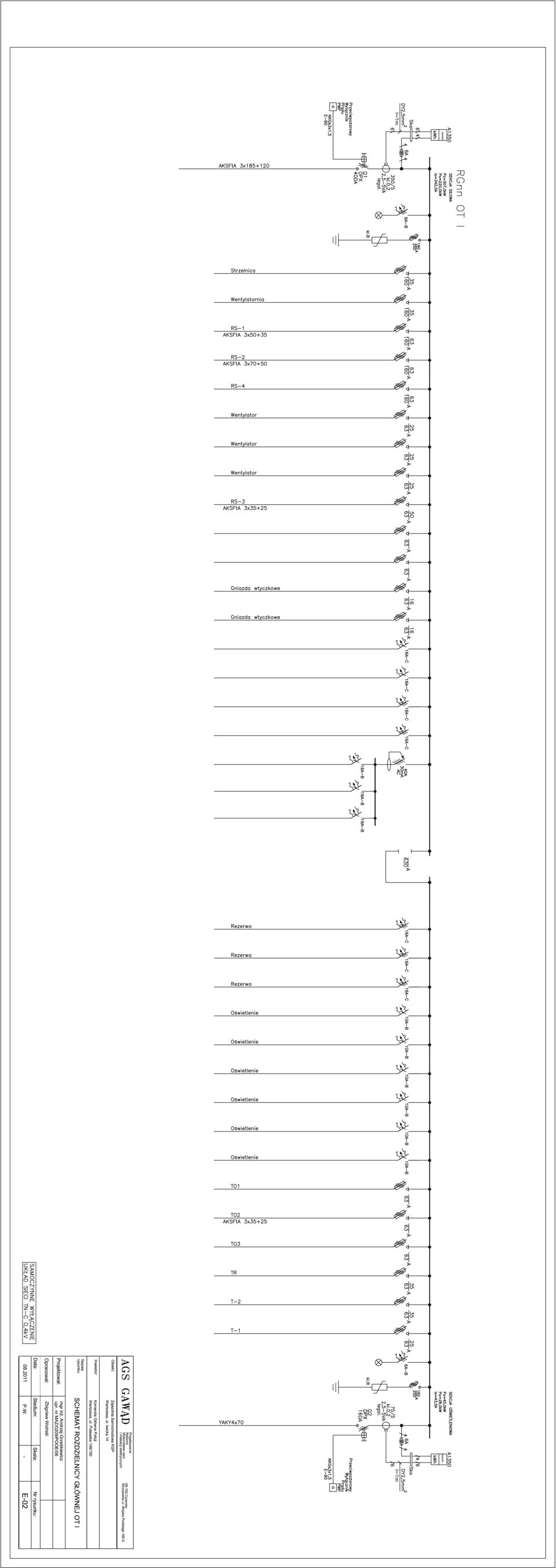

2 ZAWARTOŚĆ PROJEKTU: I OPIS TECHNICZNY 1 Przedmiot i zakres opracowania 2 Założenia projektowe 3 Rozdzielnica RGnn ST Rozdzielnica OT1 5 Rozdzielnica RG OT2 6 Instalacja uziemiająca i połączeń wyrównawczych 7 Instalacja ochrony przepięciowej 8 Główny wyłącznik prądu 9 Zagadnienia BHP 10 Ochrona przeciwpożarowa 11 Wytyczne montażu rozdzielnic BILANS MOCY III RYSUNKI 1 E-01 Schemat rozdzielnicy RGnn TR E-02 Schemat rozdzielnicy głównej OT I 3 E-03 Schemat rozdzielnicy głównej OT II 4 E-04 Pomieszczenie rozdzielnicy OT I 5 E-05 Pomieszczenie rozdzielnicy OT I. Kanały kablowe 6 E-06 Pomieszczenie rozdzielnicy OT II 7 E-07 Pomieszczenie rozdzielnicy OT II. Kanały kablowe 8 E-08 Pomieszczenie RGnn TR E-09 Pomieszczenie RGnn TR6291. Kanały kablowe KGP ul. Iwicka 14 PB-W. 2

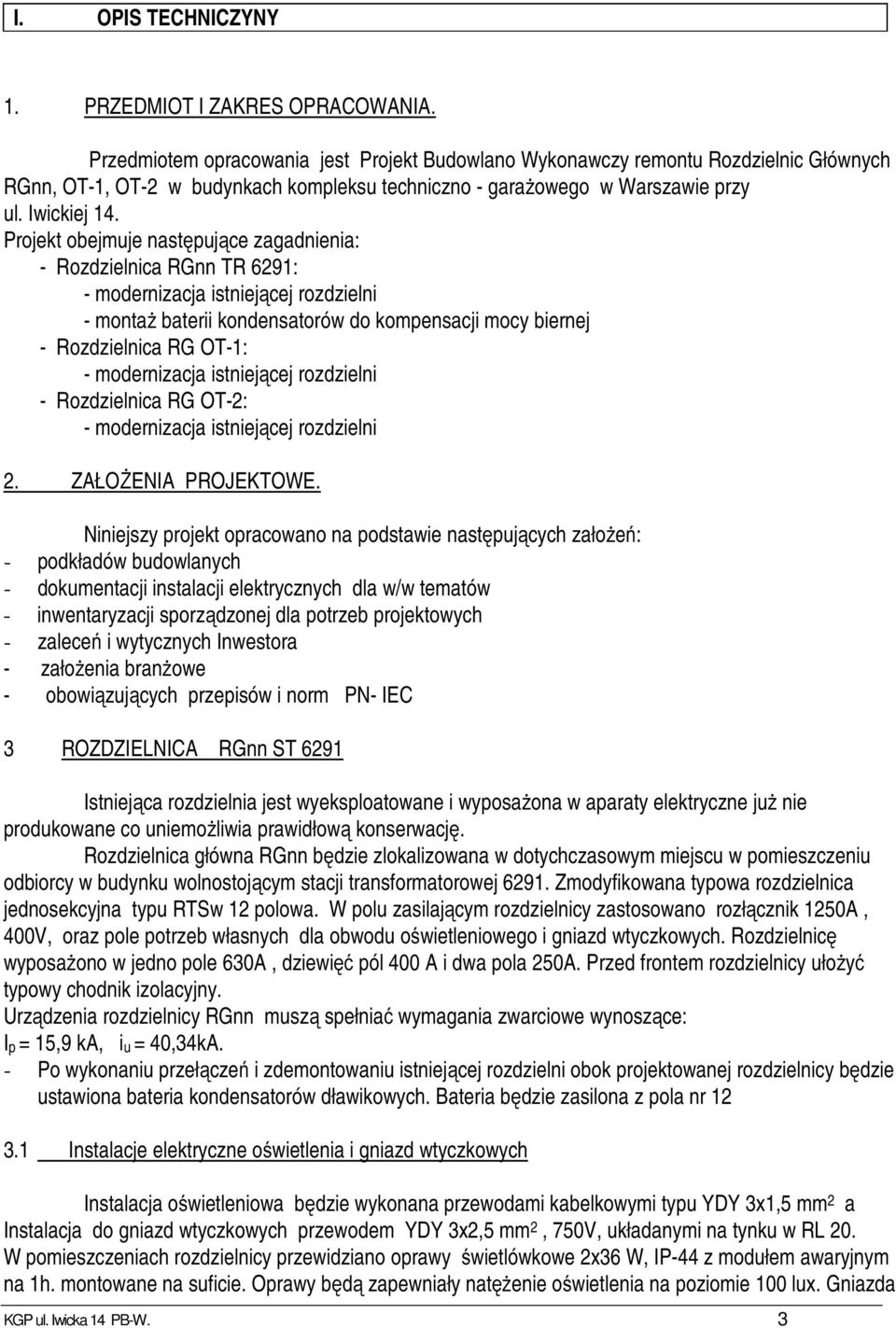

3 I. OPIS TECHNICZYNY 1. PRZEDMIOT I ZAKRES OPRACOWANIA. Przedmiotem opracowania jest Projekt Budowlano Wykonawczy remontu Rozdzielnic Głównych RGnn, OT-1, OT-2 w budynkach kompleksu techniczno - garażowego w Warszawie przy ul. Iwickiej 14. Projekt obejmuje następujące zagadnienia: - Rozdzielnica RGnn TR 6291: - modernizacja istniejącej rozdzielni - montaż baterii kondensatorów do kompensacji mocy biernej - Rozdzielnica RG OT-1: - modernizacja istniejącej rozdzielni - Rozdzielnica RG OT-2: - modernizacja istniejącej rozdzielni 2. ZAŁOŻENIA PROJEKTOWE. Niniejszy projekt opracowano na podstawie następujących założeń: - podkładów budowlanych - dokumentacji instalacji elektrycznych dla w/w tematów - inwentaryzacji sporządzonej dla potrzeb projektowych - zaleceń i wytycznych Inwestora - założenia branżowe - obowiązujących przepisów i norm PN- IEC 3 ROZDZIELNICA RGnn ST 6291 Istniejąca rozdzielnia jest wyeksploatowane i wyposażona w aparaty elektryczne już nie produkowane co uniemożliwia prawidłową konserwację. Rozdzielnica główna RGnn będzie zlokalizowana w dotychczasowym miejscu w pomieszczeniu odbiorcy w budynku wolnostojącym stacji transformatorowej Zmodyfikowana typowa rozdzielnica jednosekcyjna typu RTSw 12 polowa. W polu zasilającym rozdzielnicy zastosowano rozłącznik 1250A, 400V, oraz pole potrzeb własnych dla obwodu oświetleniowego i gniazd wtyczkowych. Rozdzielnicę wyposażono w jedno pole 630A, dziewięć pól 400 A i dwa pola 250A. Przed frontem rozdzielnicy ułożyć typowy chodnik izolacyjny. Urządzenia rozdzielnicy RGnn muszą spełniać wymagania zwarciowe wynoszące: Ip = 15,9 ka, iu = 40,34kA. - Po wykonaniu przełączeń i zdemontowaniu istniejącej rozdzielni obok projektowanej rozdzielnicy będzie ustawiona bateria kondensatorów dławikowych. Bateria będzie zasilona z pola nr Instalacje elektryczne oświetlenia i gniazd wtyczkowych Instalacja oświetleniowa będzie wykonana przewodami kabelkowymi typu YDY 3x1,5 mm 2 a Instalacja do gniazd wtyczkowych przewodem YDY 3x2,5 mm 2, 750V, układanymi na tynku w RL 20. W pomieszczeniach rozdzielnicy przewidziano oprawy świetlówkowe 2x36 W, IP-44 z modułem awaryjnym na 1h. montowane na suficie. Oprawy będą zapewniały natężenie oświetlenia na poziomie 100 lux. Gniazda KGP ul. Iwicka 14 PB-W. 3

4 wtyczkowe szczelne 230V, 16A, natynkowe z bolcem ochronnym. Obwody będą zasilone z pola potrzeb własnych rozdzielnicy RGnn. 3.2 Bateria kondensatorów dławikowych BK Istniejąca rozdzielnica nie posiada kompensacji mocy biernej. Projektuje się baterię kondensatorów dławikowych o mocy 90 kvar. Baterie zlokalizowane będą w pobliżu projektowanej rozdzielni po zdemontowaniu istniejącej. Bateria kondensatorów 90 kvar z regulatorem cos fi będzie zasilona z pola nr Układ pomiarowy Istniejący rozliczeniowy pomiar energii elektrycznej czynnej i biernej półpośredni zainstalowany na tablicy pomiarowej. Tablicę zlokalizowano w zespole rozdzielnicy 0,4 kv stacji Odbiorcy. Zastosowano przekładniki pomiarowe o przekładni 800/5A kl. 0.2 legalizowane. Do pomiaru energii elektrycznej zastosowano trójfazowy, elektroniczny licznik energii elektronicznej typ A1500. Dzięki zastosowaniu elektronicznego licznika zostają wyeliminowane konwencjonalne liczniki o znacznych gabarytach. Zdalna komunikacja z licznikiem umożliwia odczyt i monitoringu przez dostawcę energii jak i odbiorcę. Dodatkowo zainstalowany zostanie modem DM670 do transmisji danych w celu zdalnego odczytywania danych przez dostawcę energii elektrycznej z zastosowaniem telefonii komórkowej. 4 ROZDZIELNICA OT-1 Istniejąca rozdzielnica dwu sekcyjna jedna sekcja obwody oświetleniowe druga sekcja obwody siłowe, wykonana z zestawów skrzynek żeliwnych jest wyeksploatowane i wyposażona w aparaty elektryczne już nie produkowane co uniemożliwia prawidłową konserwację i eksploatację. W miejsce istniejących rozdzielnic żeliwnych tablice istniejące zostaną zdemontowane w całości i zastąpione nową rozdzielnią RG. Nowa rozdzielnia RG będzie wykonana jako wolnostojąca metalowa na bazie rozdzielnicy XL prod. LEGRAND lub równorzędna. Dane techniczne szafy - Un = 3x230/400V AC - In = 400 A - Ip = 30 ka Projektowana rozdzielnica będzie składać się z dwóch sekcji tj. jedna sekcja oświetleniowa druga sekcja obwody siłowe. W pierwszej sekcji oświetleniowej w wydzielonym segmencie części rozdzielnicy będą zamontowane elementy układu pomiarowego energii. Wyłącznik główny Q 1 w tablicy OT1/1 pełni jednocześnie rolę PRZECIWPOŻAROWEGO WYŁĄCZNIKA PRĄDU (PWP) w systemie ochrony p.pożarowej. Wyłącznik Q wyposażony będzie w wyzwalacz napięciowy i zdalnie wyłączany przyciskiem PWP zamontowanym przy wejściu do budynku hali OT1. Zastosować typowy przycisk w czerwonej obudowie natynkowej z szybką. Tablica OT1/1 wyposażona będzie w zabezpieczenia topikowe dla pionów do tablic obiektowych oświetleniowych. Wydzielony segment rozdzielnicy OT1 wyposażony w aparaty modułowe dla zabezpieczenia instalacji wewnętrznych oświetlenia. W drugiej sekcji siłowej w wydzielonym segmencie części rozdzielnicy będą zamontowane elementy układu pomiarowego energii. Wyłącznik główny Q2 w tablicy OT1/2 pełni jednocześnie rolę PRZECIWPOŻAROWEGO WYŁĄCZNIKA PRĄDU (PWP) w systemie ochrony p.pożarowej. Wyłącznik Q2 wyposażony będzie w wyzwalacz napięciowy i zdalnie wyłączany przyciskiem PWP zamontowanym przy wejściu do budynku hali OT1. Tablica OT1/1 wyposażona będzie w zabezpieczenia topikowe dla pionów do tablic obiektowych siłowych. Wydzielony segment rozdzielnicy OT1/2 wyposażony w aparaty modułowe dla zabezpieczenia instalacji wewnętrznych gniazd wtykowych, KGP ul. Iwicka 14 PB-W. 4

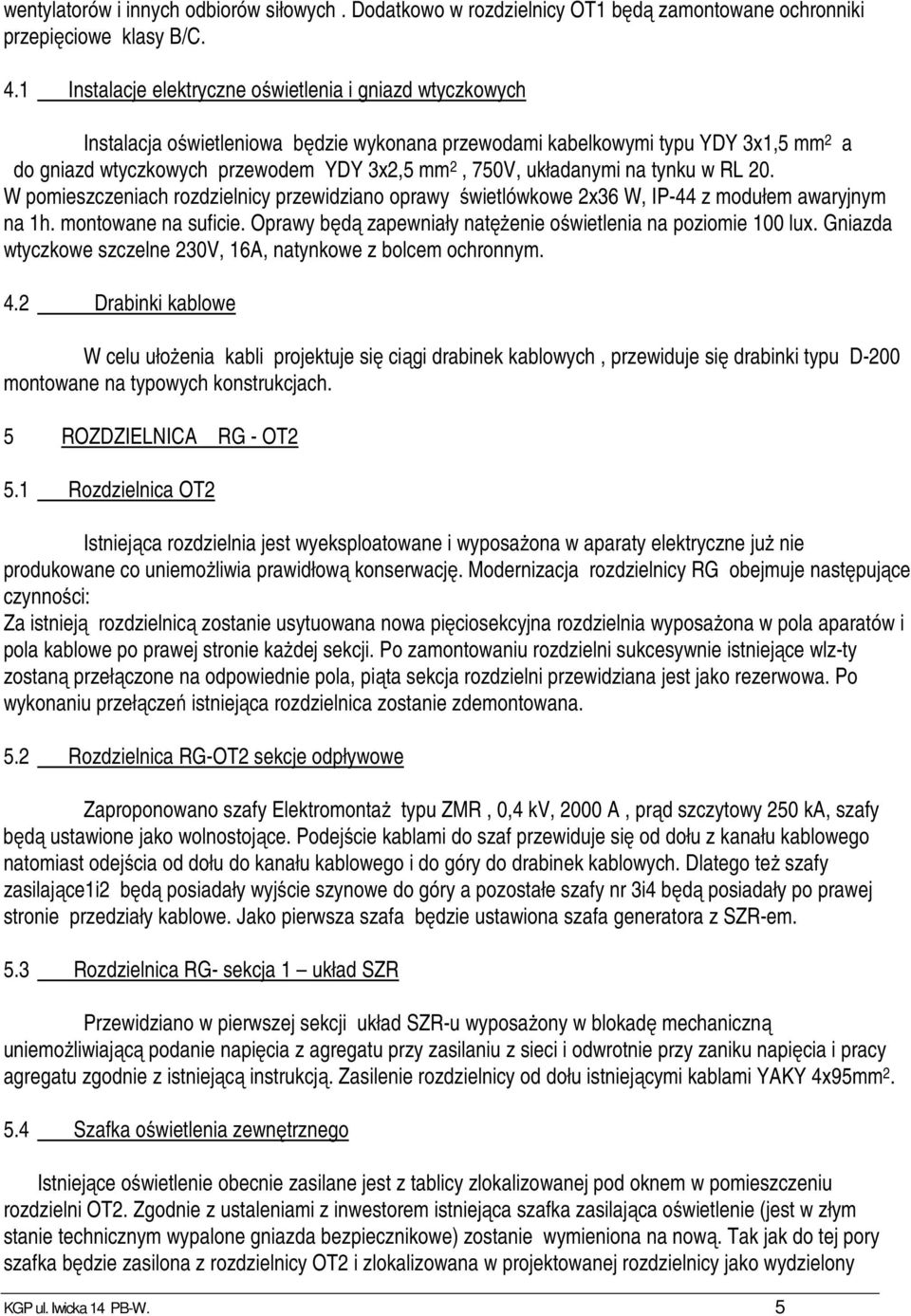

5 wentylatorów i innych odbiorów siłowych. Dodatkowo w rozdzielnicy OT1 będą zamontowane ochronniki przepięciowe klasy B/C. 4.1 Instalacje elektryczne oświetlenia i gniazd wtyczkowych Instalacja oświetleniowa będzie wykonana przewodami kabelkowymi typu YDY 3x1,5 mm 2 a do gniazd wtyczkowych przewodem YDY 3x2,5 mm 2, 750V, układanymi na tynku w RL 20. W pomieszczeniach rozdzielnicy przewidziano oprawy świetlówkowe 2x36 W, IP-44 z modułem awaryjnym na 1h. montowane na suficie. Oprawy będą zapewniały natężenie oświetlenia na poziomie 100 lux. Gniazda wtyczkowe szczelne 230V, 16A, natynkowe z bolcem ochronnym. 4.2 Drabinki kablowe W celu ułożenia kabli projektuje się ciągi drabinek kablowych, przewiduje się drabinki typu D-200 montowane na typowych konstrukcjach. 5 ROZDZIELNICA RG - OT2 5.1 Rozdzielnica OT2 Istniejąca rozdzielnia jest wyeksploatowane i wyposażona w aparaty elektryczne już nie produkowane co uniemożliwia prawidłową konserwację. Modernizacja rozdzielnicy RG obejmuje następujące czynności: Za istnieją rozdzielnicą zostanie usytuowana nowa pięciosekcyjna rozdzielnia wyposażona w pola aparatów i pola kablowe po prawej stronie każdej sekcji. Po zamontowaniu rozdzielni sukcesywnie istniejące wlz-ty zostaną przełączone na odpowiednie pola, piąta sekcja rozdzielni przewidziana jest jako rezerwowa. Po wykonaniu przełączeń istniejąca rozdzielnica zostanie zdemontowana. 5.2 Rozdzielnica RG-OT2 sekcje odpływowe Zaproponowano szafy Elektromontaż typu ZMR, 0,4 kv, 2000 A, prąd szczytowy 250 ka, szafy będą ustawione jako wolnostojące. Podejście kablami do szaf przewiduje się od dołu z kanału kablowego natomiast odejścia od dołu do kanału kablowego i do góry do drabinek kablowych. Dlatego też szafy zasilające1i2 będą posiadały wyjście szynowe do góry a pozostałe szafy nr 3i4 będą posiadały po prawej stronie przedziały kablowe. Jako pierwsza szafa będzie ustawiona szafa generatora z SZR-em. 5.3 Rozdzielnica RG- sekcja 1 układ SZR Przewidziano w pierwszej sekcji układ SZR-u wyposażony w blokadę mechaniczną uniemożliwiającą podanie napięcia z agregatu przy zasilaniu z sieci i odwrotnie przy zaniku napięcia i pracy agregatu zgodnie z istniejącą instrukcją. Zasilenie rozdzielnicy od dołu istniejącymi kablami YAKY 4x95mm Szafka oświetlenia zewnętrznego Istniejące oświetlenie obecnie zasilane jest z tablicy zlokalizowanej pod oknem w pomieszczeniu rozdzielni OT2. Zgodnie z ustaleniami z inwestorem istniejąca szafka zasilająca oświetlenie (jest w złym stanie technicznym wypalone gniazda bezpiecznikowe) zostanie wymieniona na nową. Tak jak do tej pory szafka będzie zasilona z rozdzielnicy OT2 i zlokalizowana w projektowanej rozdzielnicy jako wydzielony KGP ul. Iwicka 14 PB-W. 5

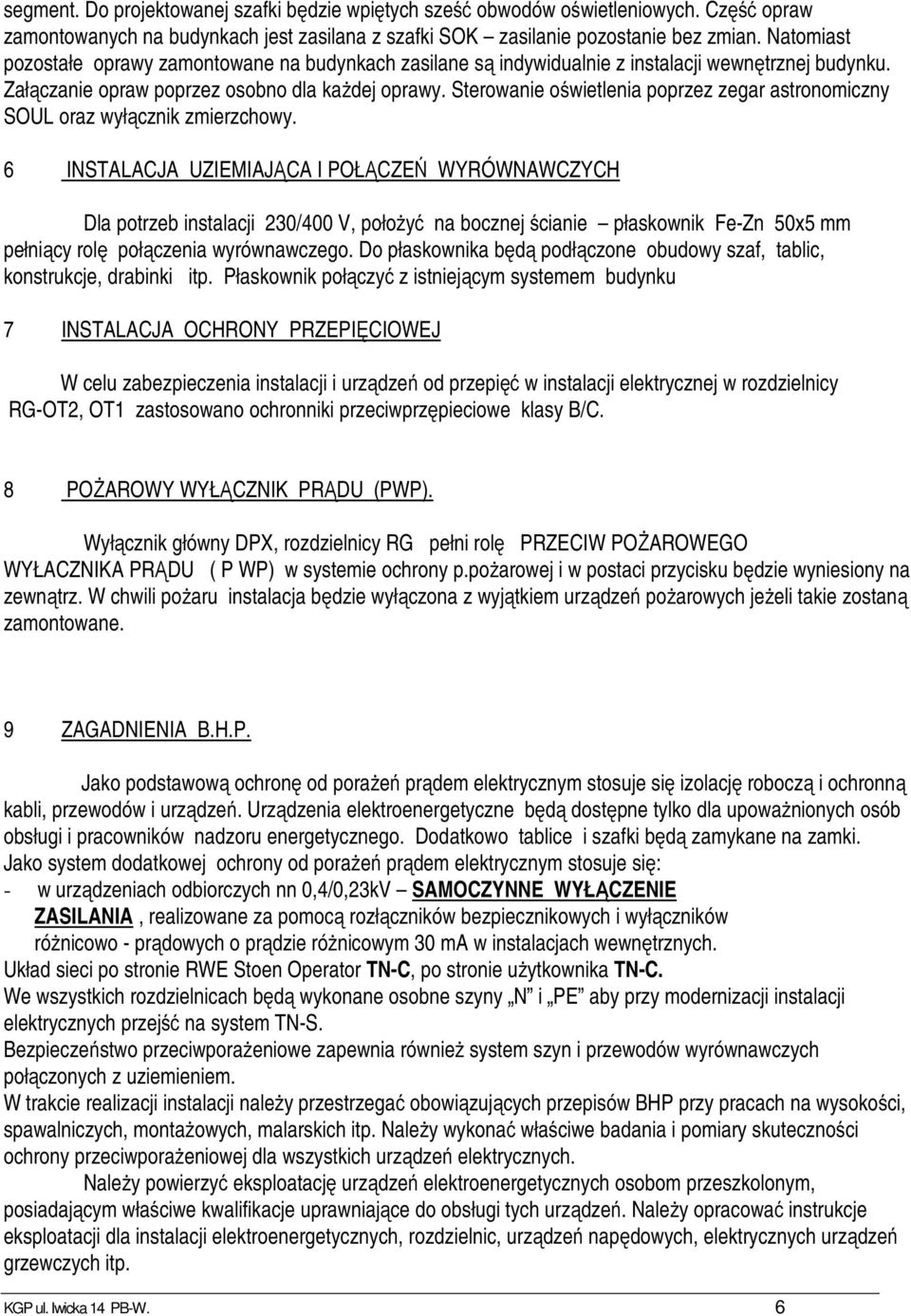

6 segment. Do projektowanej szafki będzie wpiętych sześć obwodów oświetleniowych. Część opraw zamontowanych na budynkach jest zasilana z szafki SOK zasilanie pozostanie bez zmian. Natomiast pozostałe oprawy zamontowane na budynkach zasilane są indywidualnie z instalacji wewnętrznej budynku. Załączanie opraw poprzez osobno dla każdej oprawy. Sterowanie oświetlenia poprzez zegar astronomiczny SOUL oraz wyłącznik zmierzchowy. 6 INSTALACJA UZIEMIAJĄCA I POŁĄCZEŃ WYRÓWNAWCZYCH Dla potrzeb instalacji 230/400 V, położyć na bocznej ścianie płaskownik Fe-Zn 50x5 mm pełniący rolę połączenia wyrównawczego. Do płaskownika będą podłączone obudowy szaf, tablic, konstrukcje, drabinki itp. Płaskownik połączyć z istniejącym systemem budynku 7 INSTALACJA OCHRONY PRZEPIĘCIOWEJ W celu zabezpieczenia instalacji i urządzeń od przepięć w instalacji elektrycznej w rozdzielnicy RG-OT2, OT1 zastosowano ochronniki przeciwprzępieciowe klasy B/C. 8 POŻAROWY WYŁĄCZNIK PRĄDU (PWP). Wyłącznik główny DPX, rozdzielnicy RG pełni rolę PRZECIW POŻAROWEGO WYŁACZNIKA PRĄDU ( P WP) w systemie ochrony p.pożarowej i w postaci przycisku będzie wyniesiony na zewnątrz. W chwili pożaru instalacja będzie wyłączona z wyjątkiem urządzeń pożarowych jeżeli takie zostaną zamontowane. 9 ZAGADNIENIA B.H.P. Jako podstawową ochronę od porażeń prądem elektrycznym stosuje się izolację roboczą i ochronną kabli, przewodów i urządzeń. Urządzenia elektroenergetyczne będą dostępne tylko dla upoważnionych osób obsługi i pracowników nadzoru energetycznego. Dodatkowo tablice i szafki będą zamykane na zamki. Jako system dodatkowej ochrony od porażeń prądem elektrycznym stosuje się: - w urządzeniach odbiorczych nn 0,4/0,23kV SAMOCZYNNE WYŁĄCZENIE ZASILANIA, realizowane za pomocą rozłączników bezpiecznikowych i wyłączników różnicowo - prądowych o prądzie różnicowym 30 ma w instalacjach wewnętrznych. Układ sieci po stronie RWE Stoen Operator TN-C, po stronie użytkownika TN-C. We wszystkich rozdzielnicach będą wykonane osobne szyny N i PE aby przy modernizacji instalacji elektrycznych przejść na system TN-S. Bezpieczeństwo przeciwporażeniowe zapewnia również system szyn i przewodów wyrównawczych połączonych z uziemieniem. W trakcie realizacji instalacji należy przestrzegać obowiązujących przepisów BHP przy pracach na wysokości, spawalniczych, montażowych, malarskich itp. Należy wykonać właściwe badania i pomiary skuteczności ochrony przeciwporażeniowej dla wszystkich urządzeń elektrycznych. Należy powierzyć eksploatację urządzeń elektroenergetycznych osobom przeszkolonym, posiadającym właściwe kwalifikacje uprawniające do obsługi tych urządzeń. Należy opracować instrukcje eksploatacji dla instalacji elektroenergetycznych, rozdzielnic, urządzeń napędowych, elektrycznych urządzeń grzewczych itp. KGP ul. Iwicka 14 PB-W. 6

7 10 OCHRONA PRZECIWPOŻAROWA W zakresie instalacji elektroenergetycznych i niskoprądowych następujące parametry i cechy projektowanych instalacji i urządzeń wpływają na bezpieczeństwo przeciwpożarowe budynku: a) wszystkie stosowane przewody, aparaty i urządzenia muszą posiadać atesty stosowalności w budownictwie B, przewody elektryczne muszą mieć izolację o napięciu znamionowym 750V, kable niskiego napięcia - izolację o napięciu znamionowym 1000V b) przy wejściu głównym do obiektu, zamontowany jest GWP umożliwiający ręczne wyłączenie napięcia zasilania obiektu, wyłącznik ten jest trwale oznaczony widocznym napisem: GŁÓWNY WYŁĄCZNIK PRĄDU c) wszystkie przejścia instalacji przez strefy pożarowe należy zabezpieczyć kitem uszczelniającym typu Promasel o odporności ogniowej takiej samej jak strefa pożarowa. 11 WYTYCZNE MONTAŻU ROZDZIELNIC RG. Przy modernizacji rozdzielnicy RG należy przeprowadzić następujące czynności: - z uwagi że obiekt potrzebuje ciągłego zasilania w energię elektryczną podano podstawowe czynności niezbędne do wymiany istniejącej rozdzielnic aby do minimum zmniejszyć uciążliwości związane z jej modernizacją. - przed istniejącą rozdzielnią zamontować rozdzielnię projektowaną - wykonać prowizoryczne zasilanie RG proj. kablem YKY 4x185 z zacisków głównych rozdzielni istniejącej - zamontować drabinki kablowe nad projektowaną rozdzielnią i w kierunku odejść wlz-tów - sukcesywne przełączenie poszczególnych wlz-tów uzgodnić z działem elektrycznym który powiadomi poszczególnych odbiorców co do czasu i terminu ewentualnych wyłączeń - po przeniesieniu wszystkich wlz-tów podłączyć istniejące zasilanie z agregatu - przełożyć zasilanie podstawowe do rozdzielni projektowanej - zdemontować zasilanie prowizoryczne i istniejącą rozdzielnię - zamontować i podłączyć projektowaną baterię kondensatorów - przeprowadzić próby i pomiary odbiorcze II. Bilans Mocy BILANS MOCY dla rozdzielnic pozostaje bez zmian KGP ul. Iwicka 14 PB-W. 7

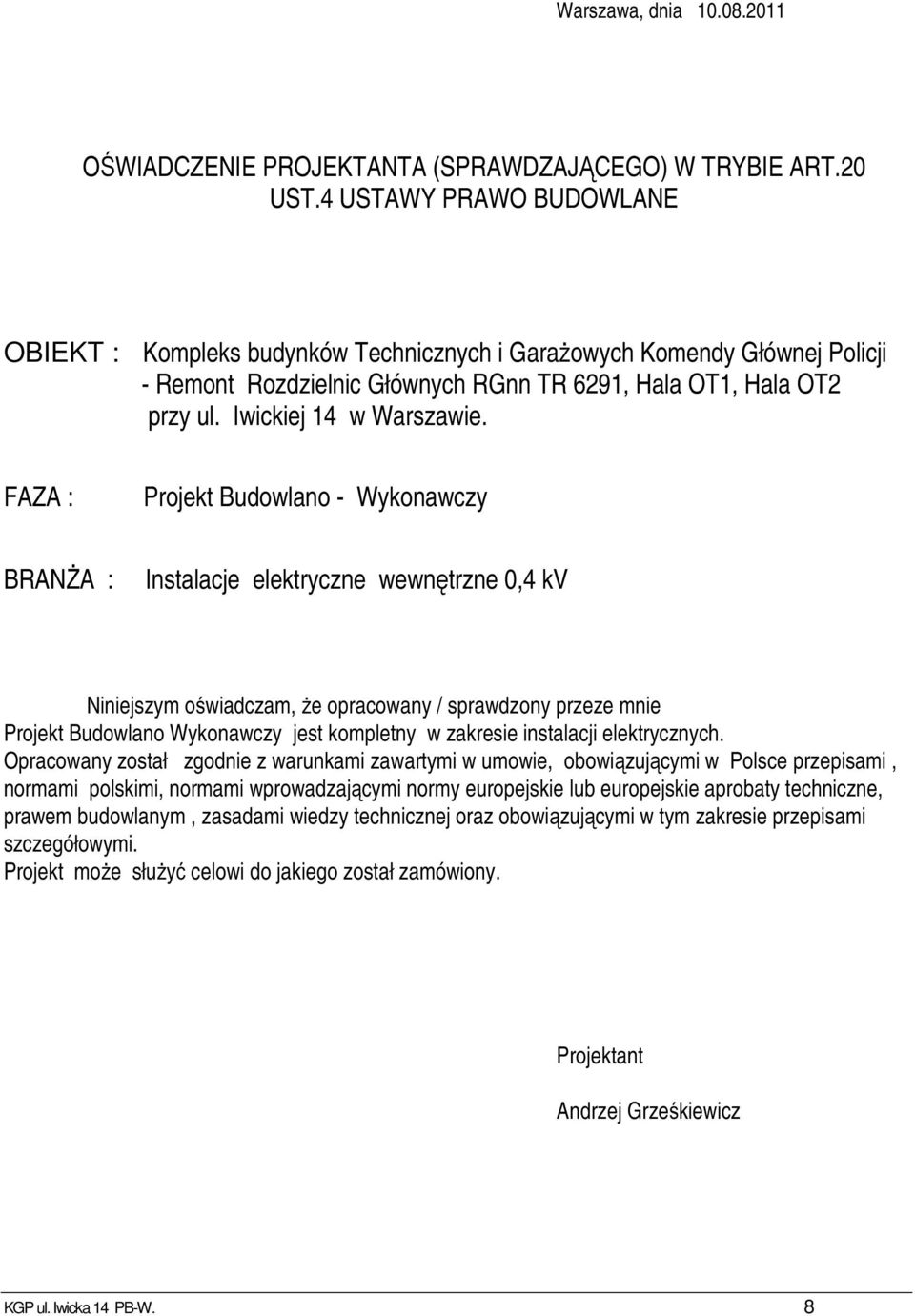

8 Warszawa, dnia OŚWIADCZENIE PROJEKTANTA (SPRAWDZAJĄCEGO) W TRYBIE ART.20 UST.4 USTAWY PRAWO BUDOWLANE OBIEKT : Kompleks budynków Technicznych i Garażowych Komendy Głównej Policji - Remont Rozdzielnic Głównych RGnn TR 6291, Hala OT1, Hala OT2 przy ul. Iwickiej 14 w Warszawie. FAZA : Projekt Budowlano - Wykonawczy BRANŻA : Instalacje elektryczne wewnętrzne 0,4 kv Niniejszym oświadczam, że opracowany / sprawdzony przeze mnie Projekt Budowlano Wykonawczy jest kompletny w zakresie instalacji elektrycznych. Opracowany został zgodnie z warunkami zawartymi w umowie, obowiązującymi w Polsce przepisami, normami polskimi, normami wprowadzającymi normy europejskie lub europejskie aprobaty techniczne, prawem budowlanym, zasadami wiedzy technicznej oraz obowiązującymi w tym zakresie przepisami szczegółowymi. Projekt może służyć celowi do jakiego został zamówiony. Projektant Andrzej Grześkiewicz KGP ul. Iwicka 14 PB-W. 8

9

10

11

12

13

14

15

16

17
