1 ELPRO - WZ FIRMA USŁUGOWO - PROJEKTOWA Warszawa ul. Balzaka 2 lok 109 URZĄDZENIA SIECI I INSTALACJE ELEKTRYCZNE PROJEKTOWANIE, NADZORY, KOSZTORYSY, DORADZTWO TECHNICZNE OBIEKT INWESTOR PRZEDSZKOLE NR. 282 UL. NA UBOCZU 7 WARSZAWA - URSYNÓW URZĄD MIASTA STOŁECZNEGO WARSZAWY DZIELNICA URSYNÓW WARSZAWA UL. KOMISJI EDUKACJI NARODOWEJ 61 PROJEKT WYKONAWCZY P.W. PRZEBUDOWY ROZDZIELNICY GŁÓWNEJ 0,4kV w PRZEDSZKOLU Nr. 282 ELEKTRYCZNA CECHA E-26/10 Egz. nr STADIUM TEMAT BRANŻA PROJEKTOWAŁ INŻ. TADEUSZ RUSZCZAK upr. bud. ST 491/84 OPRACOWAŁ MGR INŻ. JOANNA JAŚWIŁKO OPRACOWAŁ SPRAWDZIŁ ZBIGNIEW WOIŃSKI LEONARD CHEŁMINIAK upr. bud. ST 17/84 Warszawa marzec 2010r BIURO Warszawa ul. Al. Stanów Zjednoczonych 51 p. 112 tel/fax , tel elprow02@wp.pl ELPRO-WZ Przedszkole ul. Na Uboczu 7 RG PW

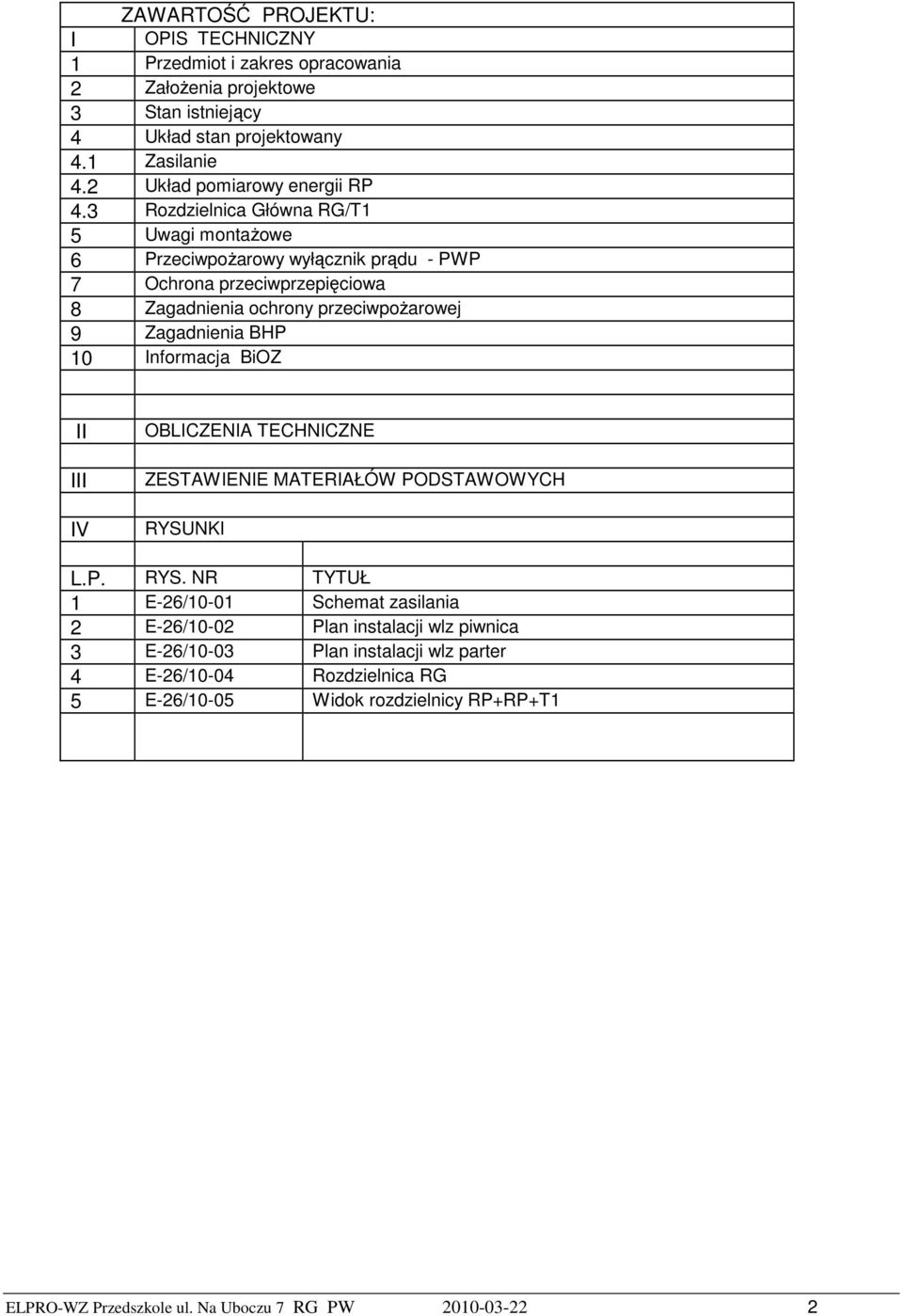

2 ZAWARTOŚĆ PROJEKTU: I OPIS TECHNICZNY 1 Przedmiot i zakres opracowania 2 Założenia projektowe 3 Stan istniejący 4 Układ stan projektowany 4.1 Zasilanie 4.2 Układ pomiarowy energii RP 4.3 Rozdzielnica Główna RG/T1 5 Uwagi montażowe 6 Przeciwpożarowy wyłącznik prądu - PWP 7 Ochrona przeciwprzepięciowa 8 Zagadnienia ochrony przeciwpożarowej 9 Zagadnienia BHP 10 Informacja BiOZ II III IV OBLICZENIA TECHNICZNE ZESTAWIENIE MATERIAŁÓW PODSTAWOWYCH RYSUNKI L.P. RYS. NR TYTUŁ 1 E-26/10-01 Schemat zasilania 2 E-26/10-02 Plan instalacji wlz piwnica 3 E-26/10-03 Plan instalacji wlz parter 4 E-26/10-04 Rozdzielnica RG 5 E-26/10-05 Widok rozdzielnicy RP+RP+T1 ELPRO-WZ Przedszkole ul. Na Uboczu 7 RG PW

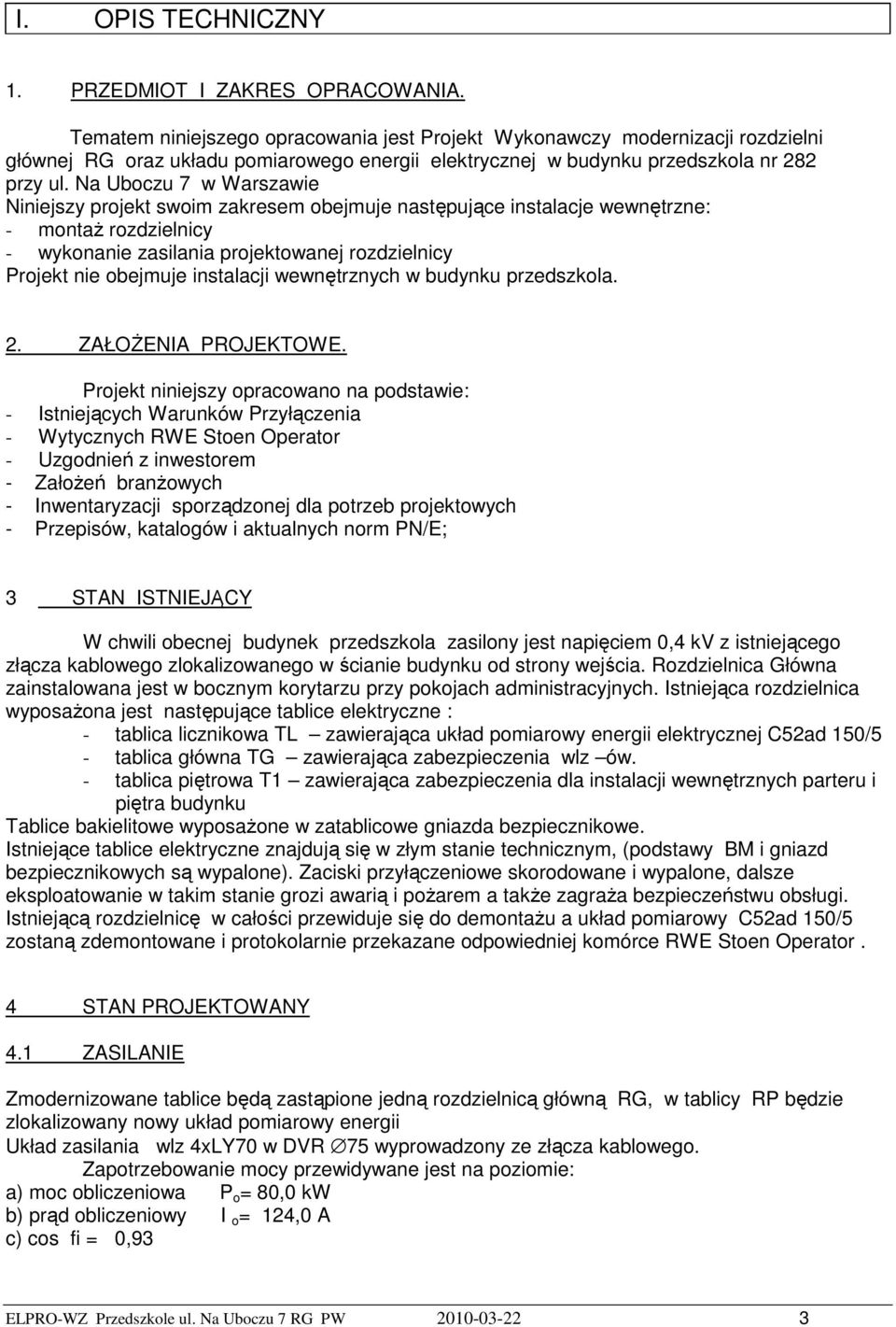

3 I. OPIS TECHNICZNY 1. PRZEDMIOT I ZAKRES OPRACOWANIA. Tematem niniejszego opracowania jest Projekt Wykonawczy modernizacji rozdzielni głównej RG oraz układu pomiarowego energii elektrycznej w budynku przedszkola nr 282 przy ul. Na Uboczu 7 w Warszawie Niniejszy projekt swoim zakresem obejmuje następujące instalacje wewnętrzne: - montaż rozdzielnicy - wykonanie zasilania projektowanej rozdzielnicy Projekt nie obejmuje instalacji wewnętrznych w budynku przedszkola. 2. ZAŁOŻENIA PROJEKTOWE. Projekt niniejszy opracowano na podstawie: - Istniejących Warunków Przyłączenia - Wytycznych RWE Stoen Operator - Uzgodnień z inwestorem - Założeń branżowych - Inwentaryzacji sporządzonej dla potrzeb projektowych - Przepisów, katalogów i aktualnych norm PN/E; 3 STAN ISTNIEJĄCY W chwili obecnej budynek przedszkola zasilony jest napięciem 0,4 kv z istniejącego złącza kablowego zlokalizowanego w ścianie budynku od strony wejścia. Rozdzielnica Główna zainstalowana jest w bocznym korytarzu przy pokojach administracyjnych. Istniejąca rozdzielnica wyposażona jest następujące tablice elektryczne : - tablica licznikowa TL zawierająca układ pomiarowy energii elektrycznej C52ad 150/5 - tablica główna TG zawierająca zabezpieczenia wlz ów. - tablica piętrowa T1 zawierająca zabezpieczenia dla instalacji wewnętrznych parteru i piętra budynku Tablice bakielitowe wyposażone w zatablicowe gniazda bezpiecznikowe. Istniejące tablice elektryczne znajdują się w złym stanie technicznym, (podstawy BM i gniazd bezpiecznikowych są wypalone). Zaciski przyłączeniowe skorodowane i wypalone, dalsze eksploatowanie w takim stanie grozi awarią i pożarem a także zagraża bezpieczeństwu obsługi. Istniejącą rozdzielnicę w całości przewiduje się do demontażu a układ pomiarowy C52ad 150/5 zostaną zdemontowane i protokolarnie przekazane odpowiedniej komórce RWE Stoen Operator. 4 STAN PROJEKTOWANY 4.1 ZASILANIE Zmodernizowane tablice będą zastąpione jedną rozdzielnicą główną RG, w tablicy RP będzie zlokalizowany nowy układ pomiarowy energii Układ zasilania wlz 4xLY70 w DVR 75 wyprowadzony ze złącza kablowego. Zapotrzebowanie mocy przewidywane jest na poziomie: a) moc obliczeniowa P o = 80,0 kw b) prąd obliczeniowy I o = 124,0 A c) cos fi = 0,93 ELPRO-WZ Przedszkole ul. Na Uboczu 7 RG PW

4 4.2 UKŁAD POMIAROWY ENERGII RP Zgodnie z wytycznymi RWE nowy układ rozliczeniowy energii będzie wykonany jako półpośredni i będzie składał się z następujących elementów: - rozłącznik bezpiecznikowy SPX- zw/250a - przekładniki prądowe 150/5 o klasie 0,2, 2,5-5VA - licznik energii 3-faz, elektroniczny 400/230 V, A listwa kontrolna Ska - zabezpieczenie układu napięciowego Bi 3x6A Układ pomiarowy będzie zlokalizowany w wydzielonym polu zasilającym rozdzielni głównej RG/RP i będzie przystosowany do plombowania. 4.3 ROZDZIELNICA GŁÓWNA RG /T1 W miejsce istniejącej rozdzielnicy RG tablice istniejące zostaną zdemontowane w całości i zastąpione nową rozdzielnią RG. Nowa rozdzielnia RG będzie wykonana jako wolnostojąca metalowa na bazie rozdzielnicy XL prod. LEGRAND lub równorzędna. Dane techniczne szafy - Un = 3x230/400V AC - In = 400 A - Ip = 30 ka Projektowana rozdzielnica będzie składać się z dwóch segmentów. W pierwszej (RP) wydzielonej części rozdzielnicy przystosowanej do plombowania będą zamontowane elementy układu pomiarowego energii. Wyłącznik główny Q w tablicy RG pełni jednocześnie rolę PRZECIWPOŻAROWEGO WYŁĄCZNIKA PRĄDU (PWP) w systemie ochrony p.pożarowej. Wyłącznik Q wyposażony będzie w wyzwalacz napięciowy i zdalnie wyłączany przyciskiem PWP zamontowanym przy wejściu do budynku przedszkola. Zastosować typowy przycisk w czerwonej obudowie natynkowej z szybką. Tablica RG wyposażona będzie w zabezpieczenia topikowe dla pionów do tablic obiektowych. Wydzielony segment rozdzielnicy RG jako tablica T1 wyposażony w aparaty modułowe dla zabezpieczenia instalacji wewnętrznych oświetlenia i gniazd wtyczkowych parteru i piętra budynku. Dodatkowo w tablicy RG będą zamontowane ochronniki przepięciowe klasy B/C. 5. UWAGI MONTAŻOWE Przed demontażem należy na plac budowy dostarczyć nowa rozdzielnicę. Przystępując do demontażu istniejących szaf należy : - wyłączyć napięcie w rozdzielnicy RG w ZK oznaczyć tabliczkami ostrzegawczymi. - w rozdzielnicy : RG, próbnikiem napięcia sprawdzić obecność napięcia, następnie przystąpić do odłączania kabli zasilających wszystkie tablice bezpiecznikowe w obiekcie. Po wykonaniu tych czynności należy zdemontować istniejącą tablicę RG. Po zainstalowaniu nowej tablicy RG wszystkie uprzednio odłączone kable zasilające istniejące tablice należy po sprawdzeniu podłączyć powtórnie do tych tablic. W przypadku stwierdzenia, że istniejące kable zasilające tablice bezpiecznikowe nie nadają się do dalszej eksploatacji należy je wymienić na nowe. WSZYSTKIE PRACE DEMONTAŻOWE WYKONYWAĆ W ZESPOŁACH DWUOSOBOWYCH Z uwagi na wykorzystanie istniejących przewodów i kabli instalacyjnych nowa szafę należy ustawić w miejsce istniejącej rozdzielnicy. WYMIANA - większość obwodów gniazdowych i oświetleniowych wykonana jest jako 2 żyłowa, system ochrony po stronie użytkownika przyjęto TN-S - zatem w przyszłości zachodzi konieczność wymiany wszystkich obwodów wychodzących z projektowanej szafy na 3 żyłowe ELPRO-WZ Przedszkole ul. Na Uboczu 7 RG PW

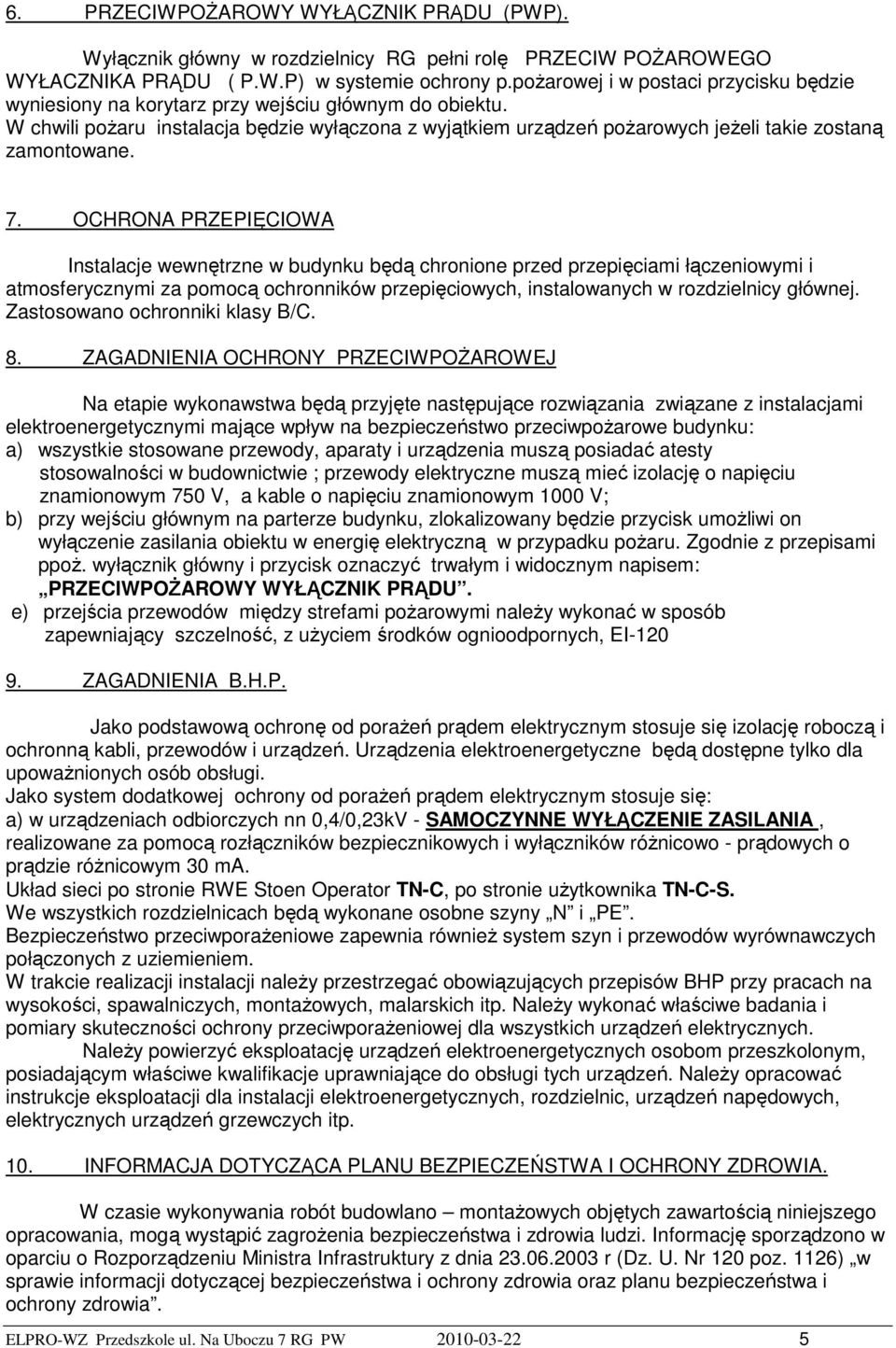

5 6. PRZECIWPOŻAROWY WYŁĄCZNIK PRĄDU (PWP). Wyłącznik główny w rozdzielnicy RG pełni rolę PRZECIW POŻAROWEGO WYŁACZNIKA PRĄDU ( P.W.P) w systemie ochrony p.pożarowej i w postaci przycisku będzie wyniesiony na korytarz przy wejściu głównym do obiektu. W chwili pożaru instalacja będzie wyłączona z wyjątkiem urządzeń pożarowych jeżeli takie zostaną zamontowane. 7. OCHRONA PRZEPIĘCIOWA Instalacje wewnętrzne w budynku będą chronione przed przepięciami łączeniowymi i atmosferycznymi za pomocą ochronników przepięciowych, instalowanych w rozdzielnicy głównej. Zastosowano ochronniki klasy B/C. 8. ZAGADNIENIA OCHRONY PRZECIWPOŻAROWEJ Na etapie wykonawstwa będą przyjęte następujące rozwiązania związane z instalacjami elektroenergetycznymi mające wpływ na bezpieczeństwo przeciwpożarowe budynku: a) wszystkie stosowane przewody, aparaty i urządzenia muszą posiadać atesty stosowalności w budownictwie ; przewody elektryczne muszą mieć izolację o napięciu znamionowym 750 V, a kable o napięciu znamionowym 1000 V; b) przy wejściu głównym na parterze budynku, zlokalizowany będzie przycisk umożliwi on wyłączenie zasilania obiektu w energię elektryczną w przypadku pożaru. Zgodnie z przepisami ppoż. wyłącznik główny i przycisk oznaczyć trwałym i widocznym napisem: PRZECIWPOŻAROWY WYŁĄCZNIK PRĄDU. e) przejścia przewodów między strefami pożarowymi należy wykonać w sposób zapewniający szczelność, z użyciem środków ognioodpornych, EI ZAGADNIENIA B.H.P. Jako podstawową ochronę od porażeń prądem elektrycznym stosuje się izolację roboczą i ochronną kabli, przewodów i urządzeń. Urządzenia elektroenergetyczne będą dostępne tylko dla upoważnionych osób obsługi. Jako system dodatkowej ochrony od porażeń prądem elektrycznym stosuje się: a) w urządzeniach odbiorczych nn 0,4/0,23kV - SAMOCZYNNE WYŁĄCZENIE ZASILANIA, realizowane za pomocą rozłączników bezpiecznikowych i wyłączników różnicowo - prądowych o prądzie różnicowym 30 ma. Układ sieci po stronie RWE Stoen Operator TN-C, po stronie użytkownika TN-C-S. We wszystkich rozdzielnicach będą wykonane osobne szyny N i PE. Bezpieczeństwo przeciwporażeniowe zapewnia również system szyn i przewodów wyrównawczych połączonych z uziemieniem. W trakcie realizacji instalacji należy przestrzegać obowiązujących przepisów BHP przy pracach na wysokości, spawalniczych, montażowych, malarskich itp. Należy wykonać właściwe badania i pomiary skuteczności ochrony przeciwporażeniowej dla wszystkich urządzeń elektrycznych. Należy powierzyć eksploatację urządzeń elektroenergetycznych osobom przeszkolonym, posiadającym właściwe kwalifikacje uprawniające do obsługi tych urządzeń. Należy opracować instrukcje eksploatacji dla instalacji elektroenergetycznych, rozdzielnic, urządzeń napędowych, elektrycznych urządzeń grzewczych itp. 10. INFORMACJA DOTYCZĄCA PLANU BEZPIECZEŃSTWA I OCHRONY ZDROWIA. W czasie wykonywania robót budowlano montażowych objętych zawartością niniejszego opracowania, mogą wystąpić zagrożenia bezpieczeństwa i zdrowia ludzi. Informację sporządzono w oparciu o Rozporządzeniu Ministra Infrastruktury z dnia r (Dz. U. Nr 120 poz. 1126) w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia. ELPRO-WZ Przedszkole ul. Na Uboczu 7 RG PW

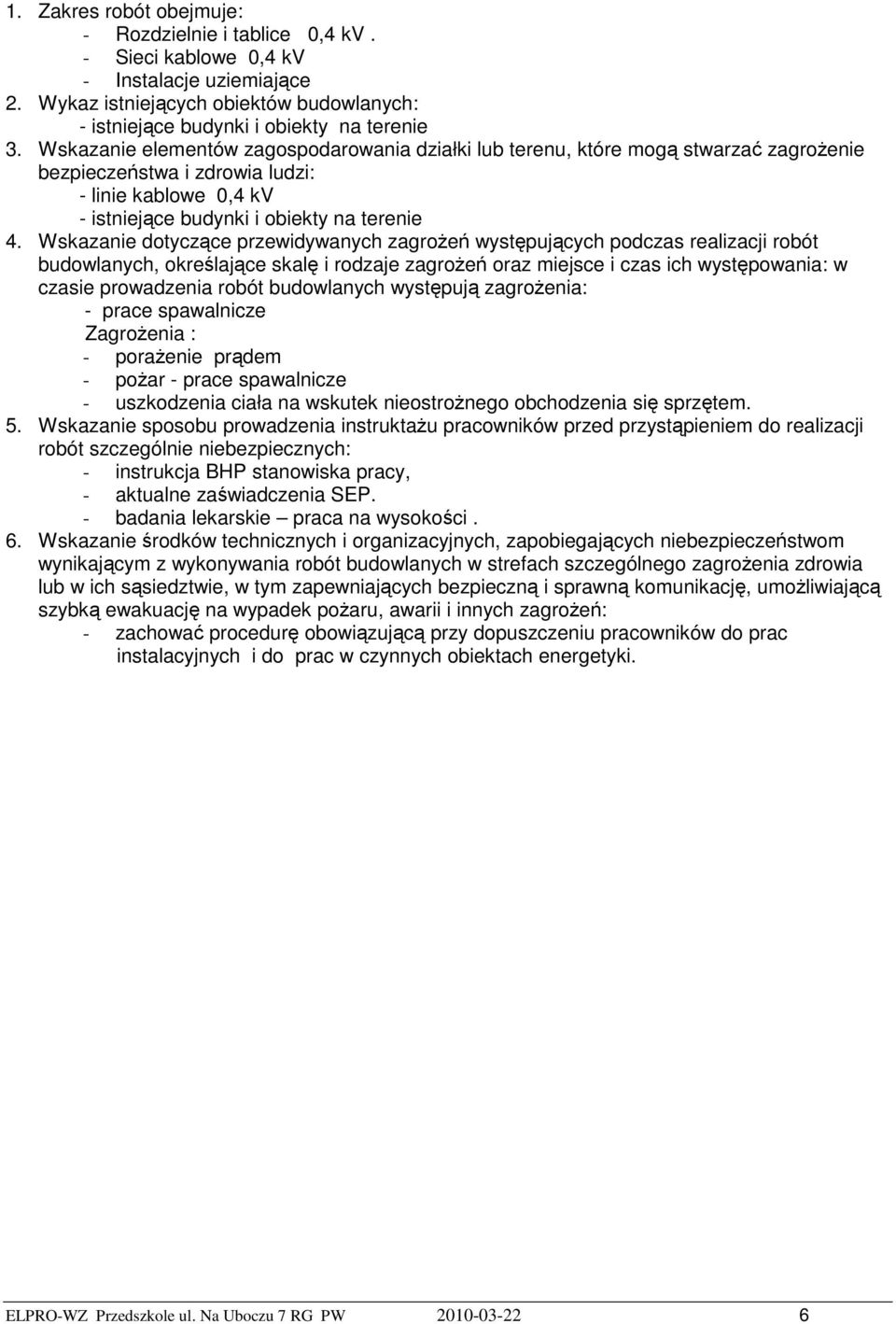

6 1. Zakres robót obejmuje: - Rozdzielnie i tablice 0,4 kv. - Sieci kablowe 0,4 kv - Instalacje uziemiające 2. Wykaz istniejących obiektów budowlanych: - istniejące budynki i obiekty na terenie 3. Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi: - linie kablowe 0,4 kv - istniejące budynki i obiekty na terenie 4. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich występowania: w czasie prowadzenia robót budowlanych występują zagrożenia: - prace spawalnicze Zagrożenia : - porażenie prądem - pożar - prace spawalnicze - uszkodzenia ciała na wskutek nieostrożnego obchodzenia się sprzętem. 5. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: - instrukcja BHP stanowiska pracy, - aktualne zaświadczenia SEP. - badania lekarskie praca na wysokości. 6. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń: - zachować procedurę obowiązującą przy dopuszczeniu pracowników do prac instalacyjnych i do prac w czynnych obiektach energetyki. ELPRO-WZ Przedszkole ul. Na Uboczu 7 RG PW

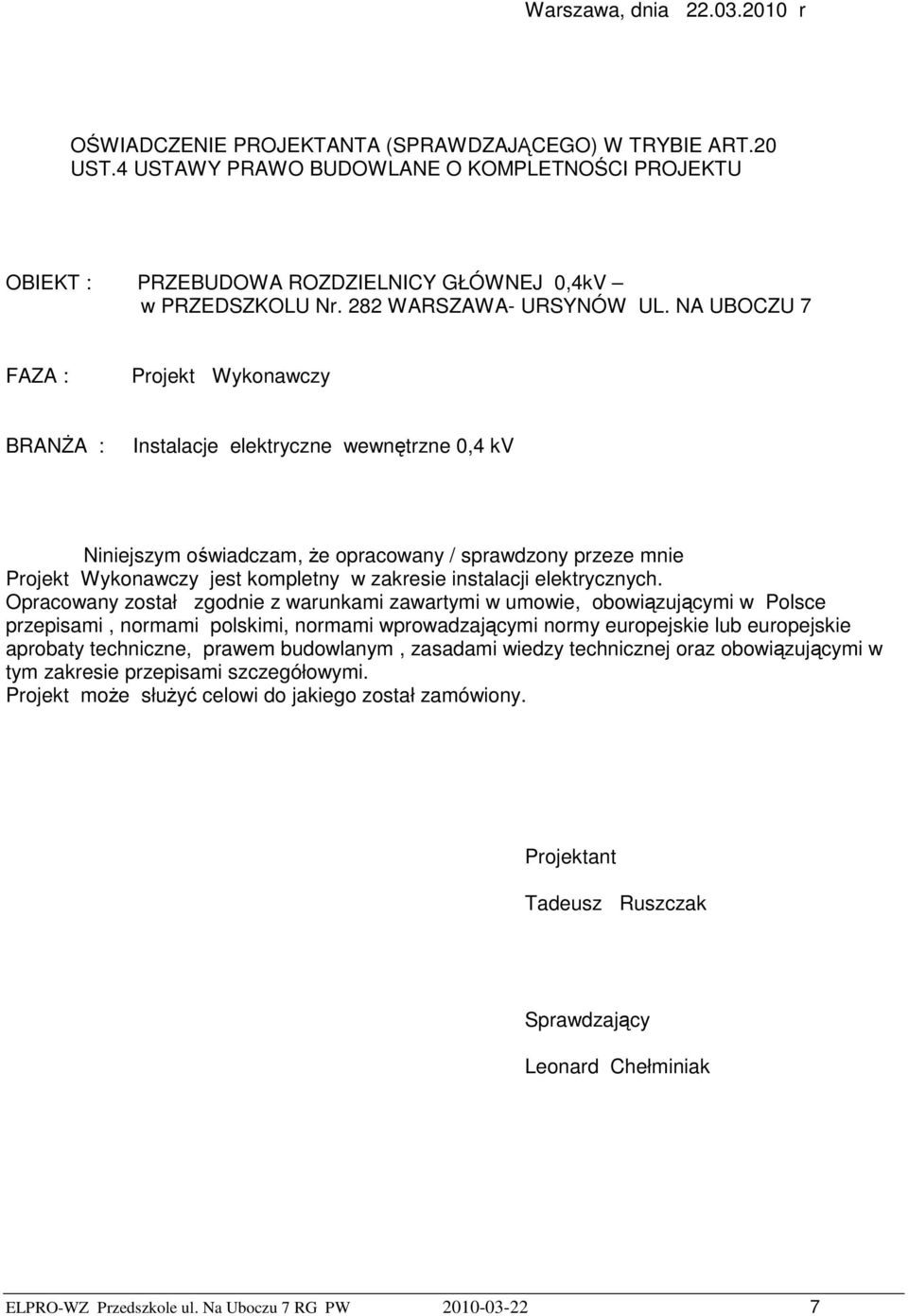

7 Warszawa, dnia r OŚWIADCZENIE PROJEKTANTA (SPRAWDZAJĄCEGO) W TRYBIE ART.20 UST.4 USTAWY PRAWO BUDOWLANE O KOMPLETNOŚCI PROJEKTU OBIEKT : PRZEBUDOWA ROZDZIELNICY GŁÓWNEJ 0,4kV w PRZEDSZKOLU Nr. 282 WARSZAWA- URSYNÓW UL. NA UBOCZU 7 FAZA : Projekt Wykonawczy BRANŻA : Instalacje elektryczne wewnętrzne 0,4 kv Niniejszym oświadczam, że opracowany / sprawdzony przeze mnie Projekt Wykonawczy jest kompletny w zakresie instalacji elektrycznych. Opracowany został zgodnie z warunkami zawartymi w umowie, obowiązującymi w Polsce przepisami, normami polskimi, normami wprowadzającymi normy europejskie lub europejskie aprobaty techniczne, prawem budowlanym, zasadami wiedzy technicznej oraz obowiązującymi w tym zakresie przepisami szczegółowymi. Projekt może służyć celowi do jakiego został zamówiony. Projektant Tadeusz Ruszczak Sprawdzający Leonard Chełminiak ELPRO-WZ Przedszkole ul. Na Uboczu 7 RG PW
