zdjęcie nr1 4. wybrać ścieżkę rozpakowywania na dysk C - C:\ (zdjęcie nr2) i nacisnąć extract - na dysku C powstanie folder "03-win764-Dell WWAN 5540"

Transkrypt

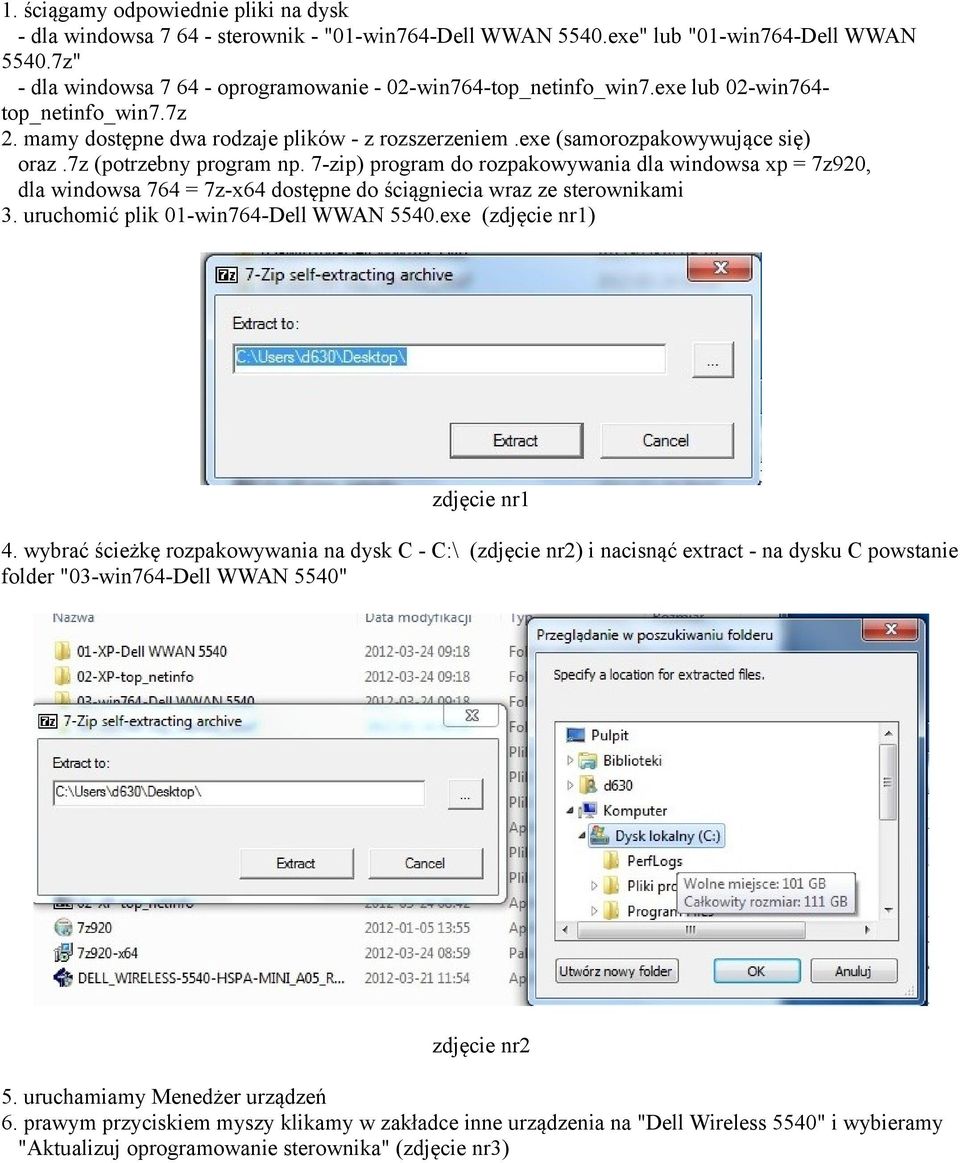

1 1. ściągamy odpowiednie pliki na dysk - dla windowsa sterownik - "01-win764-Dell WWAN 5540.exe" lub "01-win764-Dell WWAN z" - dla windowsa oprogramowanie - 02-win764-top_netinfo_win7.exe lub 02-win764- top_netinfo_win7.7z 2. mamy dostępne dwa rodzaje plików - z rozszerzeniem.exe (samorozpakowywujące się) oraz.7z (potrzebny program np. 7-zip) program do rozpakowywania dla windowsa xp = 7z920, dla windowsa 764 = 7z-x64 dostępne do ściągniecia wraz ze sterownikami 3. uruchomić plik 01-win764-Dell WWAN 5540.exe (zdjęcie nr1) zdjęcie nr1 4. wybrać ścieżkę rozpakowywania na dysk C - C:\ (zdjęcie nr2) i nacisnąć extract - na dysku C powstanie folder "03-win764-Dell WWAN 5540" zdjęcie nr2 5. uruchamiamy Menedżer urządzeń 6. prawym przyciskiem myszy klikamy w zakładce inne urządzenia na "Dell Wireless 5540" i wybieramy (zdjęcie nr3)

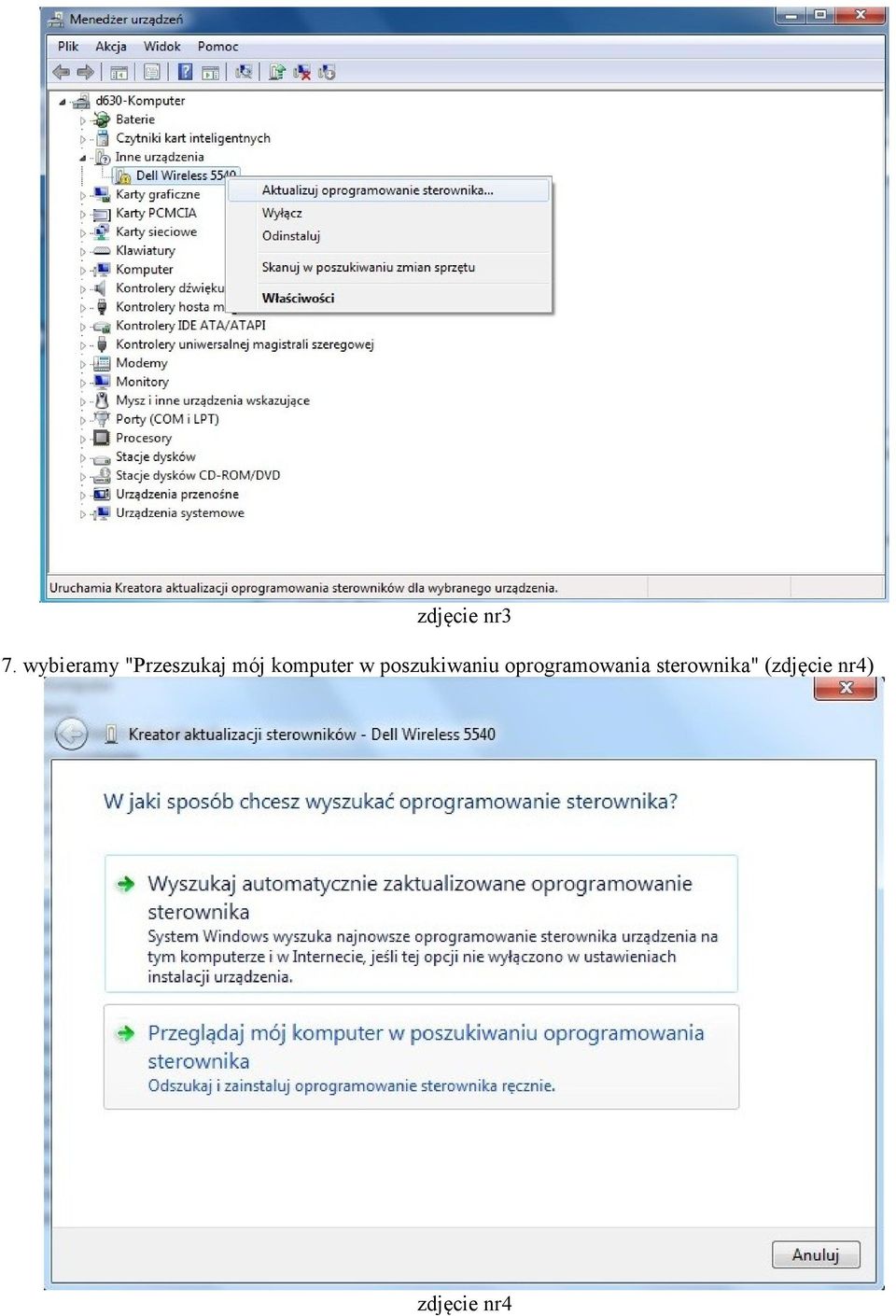

2 zdjęcie nr3 7. wybieramy "Przeszukaj mój komputer w poszukiwaniu oprogramowania sterownika" (zdjęcie nr4) zdjęcie nr4

3 8. naciskamy "przeglądaj" (zdjęcie nr5) w celu wybrania naszego katalogu "C:\03-win764-Dell WWAN 5540" zdjęcie nr5 9. Zobaczymy komunikat "System Windows pomyślnie zaktualizował oprogramowanie sterownika". (zdjęcie nr6) zdjęcie nr6

4 w dolnym rogu pojawi się komunikat "niepowodzenie instalacji sterownika" - odnosi się on do części składowych modemu które zainstalujemy w następnym kroku W oknie "Menedżer urządzeń" mamy zainstalowany w zakładce "Kontrolery uniwersalnej magistrali szeregowej" "DELL Wireless 5540 HSPA Mini-Card Device" (zdjęcie nr7) zdjęcie nr7

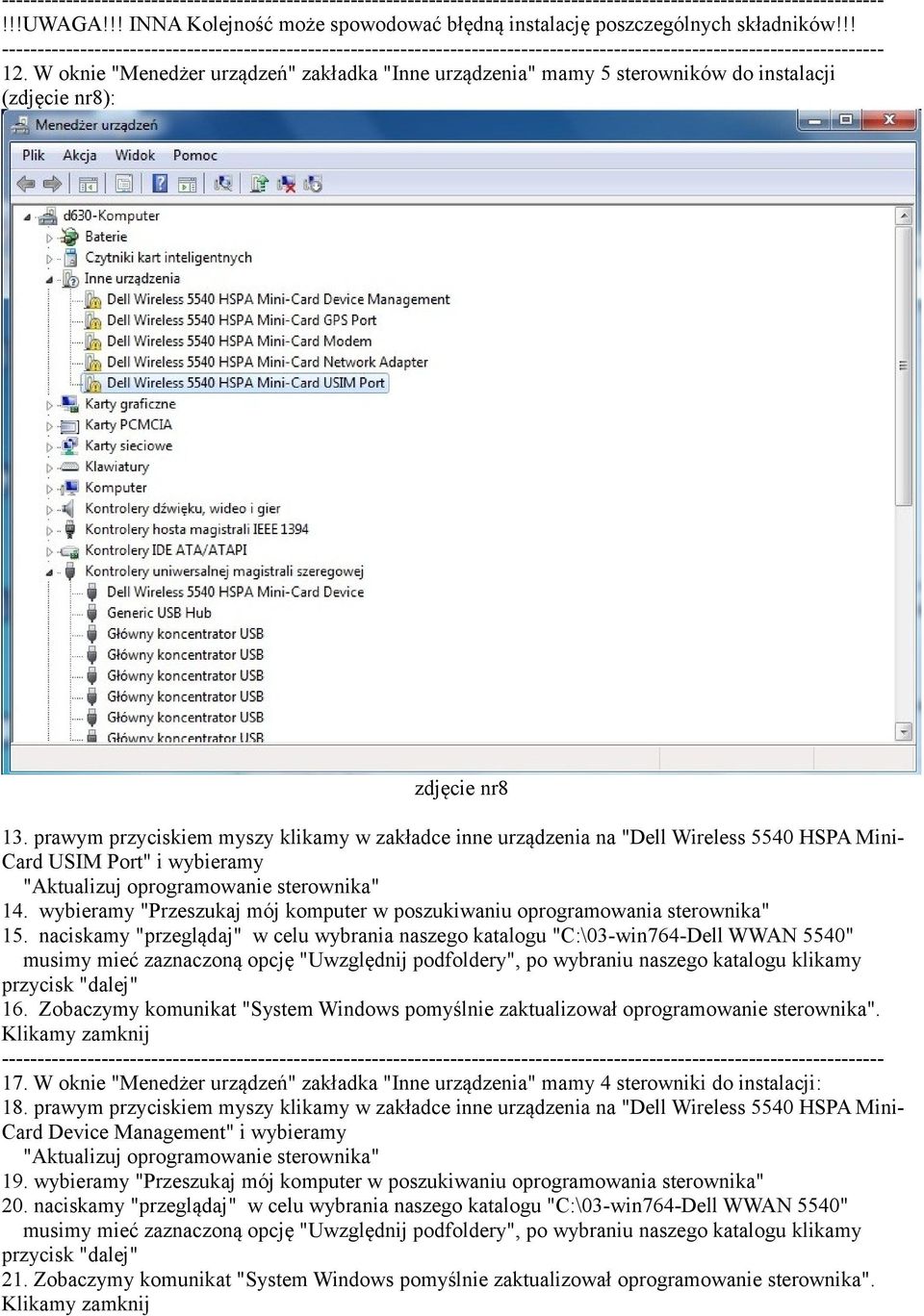

5 !!!UWAGA!!! INNA Kolejność może spowodować błędną instalację poszczególnych składników!!! 12. W oknie "Menedżer urządzeń" zakładka "Inne urządzenia" mamy 5 sterowników do instalacji (zdjęcie nr8): zdjęcie nr8 13. prawym przyciskiem myszy klikamy w zakładce inne urządzenia na "Dell Wireless 5540 HSPA Mini- Card USIM Port" i wybieramy 14. wybieramy "Przeszukaj mój komputer w poszukiwaniu oprogramowania sterownika" 15. naciskamy "przeglądaj" w celu wybrania naszego katalogu "C:\03-win764-Dell WWAN 5540" 16. Zobaczymy komunikat "System Windows pomyślnie zaktualizował oprogramowanie sterownika". 17. W oknie "Menedżer urządzeń" zakładka "Inne urządzenia" mamy 4 sterowniki do instalacji: 18. prawym przyciskiem myszy klikamy w zakładce inne urządzenia na "Dell Wireless 5540 HSPA Mini- Card Device Management" i wybieramy 19. wybieramy "Przeszukaj mój komputer w poszukiwaniu oprogramowania sterownika" 20. naciskamy "przeglądaj" w celu wybrania naszego katalogu "C:\03-win764-Dell WWAN 5540" 21. Zobaczymy komunikat "System Windows pomyślnie zaktualizował oprogramowanie sterownika".

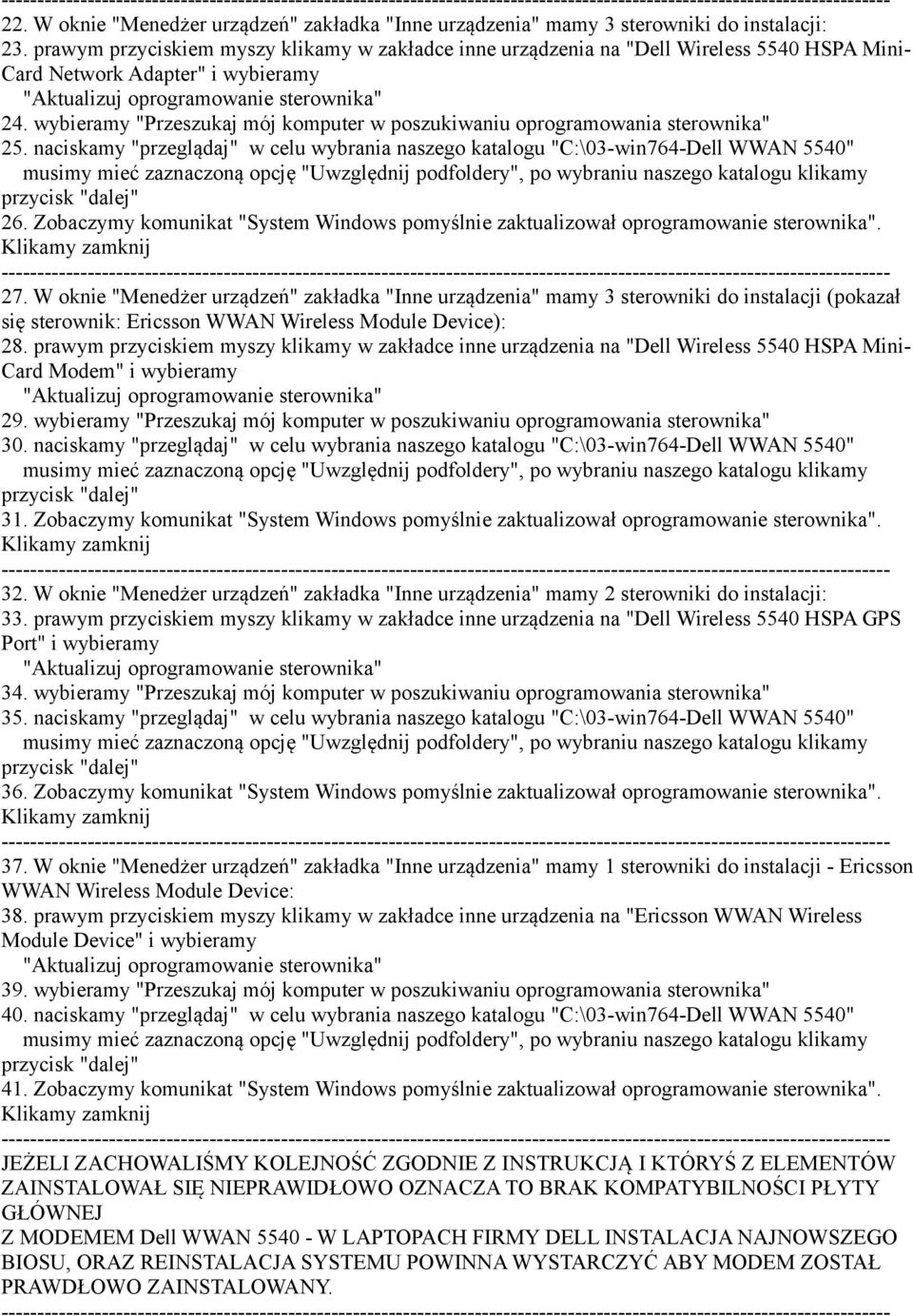

6 22. W oknie "Menedżer urządzeń" zakładka "Inne urządzenia" mamy 3 sterowniki do instalacji: 23. prawym przyciskiem myszy klikamy w zakładce inne urządzenia na "Dell Wireless 5540 HSPA Mini- Card Network Adapter" i wybieramy 24. wybieramy "Przeszukaj mój komputer w poszukiwaniu oprogramowania sterownika" 25. naciskamy "przeglądaj" w celu wybrania naszego katalogu "C:\03-win764-Dell WWAN 5540" 26. Zobaczymy komunikat "System Windows pomyślnie zaktualizował oprogramowanie sterownika". 27. W oknie "Menedżer urządzeń" zakładka "Inne urządzenia" mamy 3 sterowniki do instalacji (pokazał się sterownik: Ericsson WWAN Wireless Module Device): 28. prawym przyciskiem myszy klikamy w zakładce inne urządzenia na "Dell Wireless 5540 HSPA Mini- Card Modem" i wybieramy 29. wybieramy "Przeszukaj mój komputer w poszukiwaniu oprogramowania sterownika" 30. naciskamy "przeglądaj" w celu wybrania naszego katalogu "C:\03-win764-Dell WWAN 5540" 31. Zobaczymy komunikat "System Windows pomyślnie zaktualizował oprogramowanie sterownika". 32. W oknie "Menedżer urządzeń" zakładka "Inne urządzenia" mamy 2 sterowniki do instalacji: 33. prawym przyciskiem myszy klikamy w zakładce inne urządzenia na "Dell Wireless 5540 HSPA GPS Port" i wybieramy 34. wybieramy "Przeszukaj mój komputer w poszukiwaniu oprogramowania sterownika" 35. naciskamy "przeglądaj" w celu wybrania naszego katalogu "C:\03-win764-Dell WWAN 5540" 36. Zobaczymy komunikat "System Windows pomyślnie zaktualizował oprogramowanie sterownika". 37. W oknie "Menedżer urządzeń" zakładka "Inne urządzenia" mamy 1 sterowniki do instalacji - Ericsson WWAN Wireless Module Device: 38. prawym przyciskiem myszy klikamy w zakładce inne urządzenia na "Ericsson WWAN Wireless Module Device" i wybieramy 39. wybieramy "Przeszukaj mój komputer w poszukiwaniu oprogramowania sterownika" 40. naciskamy "przeglądaj" w celu wybrania naszego katalogu "C:\03-win764-Dell WWAN 5540" 41. Zobaczymy komunikat "System Windows pomyślnie zaktualizował oprogramowanie sterownika". JEŻELI ZACHOWALIŚMY KOLEJNOŚĆ ZGODNIE Z INSTRUKCJĄ I KTÓRYŚ Z ELEMENTÓW ZAINSTALOWAŁ SIĘ NIEPRAWIDŁOWO OZNACZA TO BRAK KOMPATYBILNOŚCI PŁYTY GŁÓWNEJ Z MODEMEM Dell WWAN W LAPTOPACH FIRMY DELL INSTALACJA NAJNOWSZEGO BIOSU, ORAZ REINSTALACJA SYSTEMU POWINNA WYSTARCZYĆ ABY MODEM ZOSTAŁ PRAWDŁOWO ZAINSTALOWANY.

7 - ogólnie nie ma potrzeby zmiany nr portów COM, lecz do przyszłych instrukcji obsługi modemu nasz serwis używa właśnie tych portów COM 42. W oknie "Menedżer urządzeń" zakładka "Porty (COM i LPT)" mamy 2 sterowniki: Dell Wireless 5540 HSPA Mini-Card Device Management(COMx) Dell Wireless 5540 HSPA Mini-Card GPS Port(COMx) - gdzie x oznacza nr portu COM 43. prawym przyciskiem myszy klikamy w zakładce "Porty (COM i LPT)" na "Dell Wireless 5540 HSPA Device Management(COMx)" i wybieramy "Właściwości" 44. wybieramy kartę "Ustawienia Portu" (zdjęcie nr9) zdjęcie nr9 45. wybieramy przycisk "zaawansowane" w celu wybrania portu COM - nr 6 na dole w miejscu "Numer Portu COM:" z rozwijanego pasak wybieramy "COM6" i klikamy "ok" i w następnej karcie "ok" (zdjęcie nr10) zdjęcie nr10

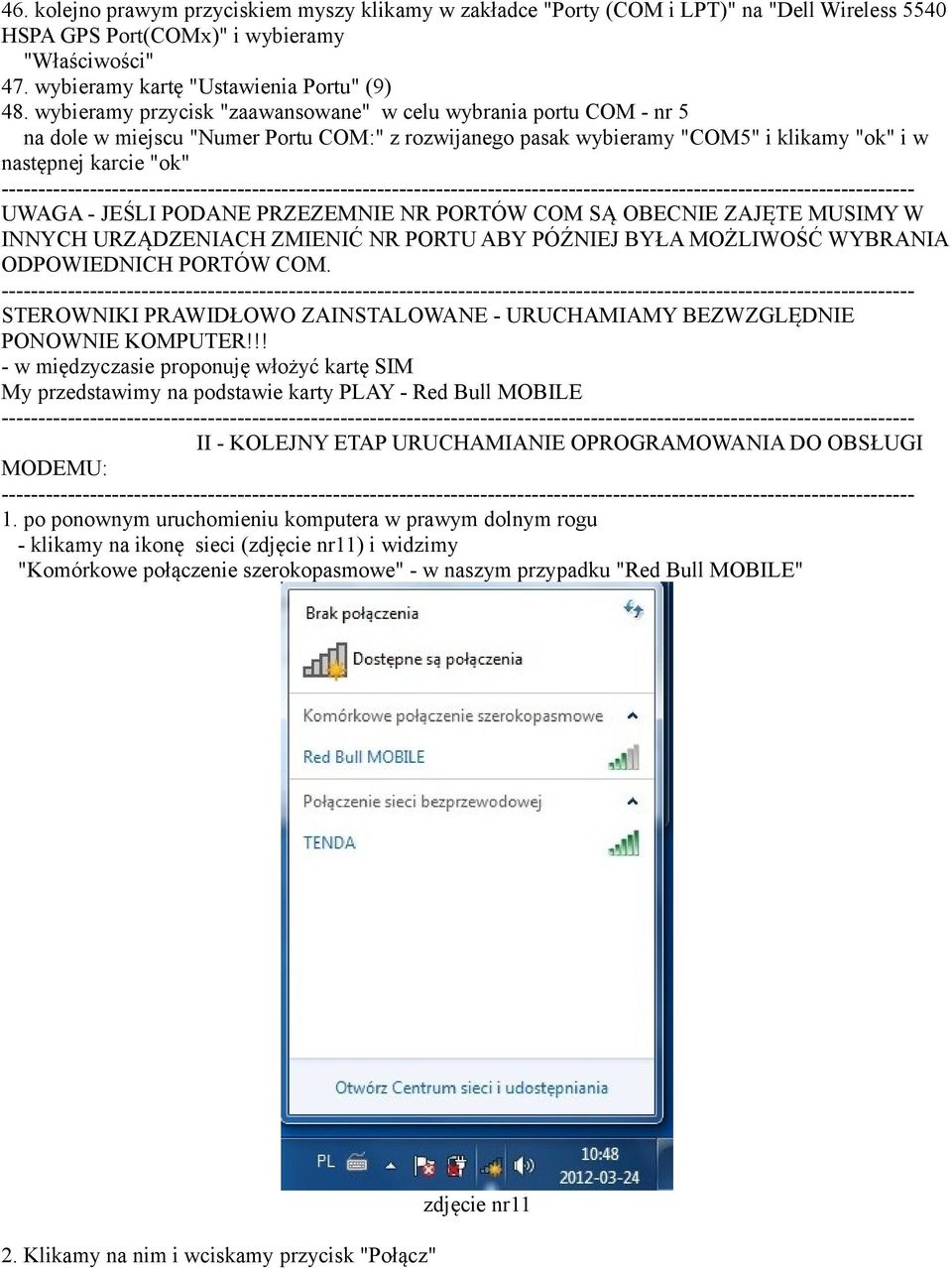

8 46. kolejno prawym przyciskiem myszy klikamy w zakładce "Porty (COM i LPT)" na "Dell Wireless 5540 HSPA GPS Port(COMx)" i wybieramy "Właściwości" 47. wybieramy kartę "Ustawienia Portu" (9) 48. wybieramy przycisk "zaawansowane" w celu wybrania portu COM - nr 5 na dole w miejscu "Numer Portu COM:" z rozwijanego pasak wybieramy "COM5" i klikamy "ok" i w następnej karcie "ok" UWAGA - JEŚLI PODANE PRZEZEMNIE NR PORTÓW COM SĄ OBECNIE ZAJĘTE MUSIMY W INNYCH URZĄDZENIACH ZMIENIĆ NR PORTU ABY PÓŹNIEJ BYŁA MOŻLIWOŚĆ WYBRANIA ODPOWIEDNICH PORTÓW COM. STEROWNIKI PRAWIDŁOWO ZAINSTALOWANE - URUCHAMIAMY BEZWZGLĘDNIE PONOWNIE KOMPUTER!!! - w międzyczasie proponuję włożyć kartę SIM My przedstawimy na podstawie karty PLAY - Red Bull MOBILE II - KOLEJNY ETAP URUCHAMIANIE OPROGRAMOWANIA DO OBSŁUGI MODEMU: 1. po ponownym uruchomieniu komputera w prawym dolnym rogu - klikamy na ikonę sieci (zdjęcie nr11) i widzimy "Komórkowe połączenie szerokopasmowe" - w naszym przypadku "Red Bull MOBILE" 2. Klikamy na nim i wciskamy przycisk "Połącz" zdjęcie nr11

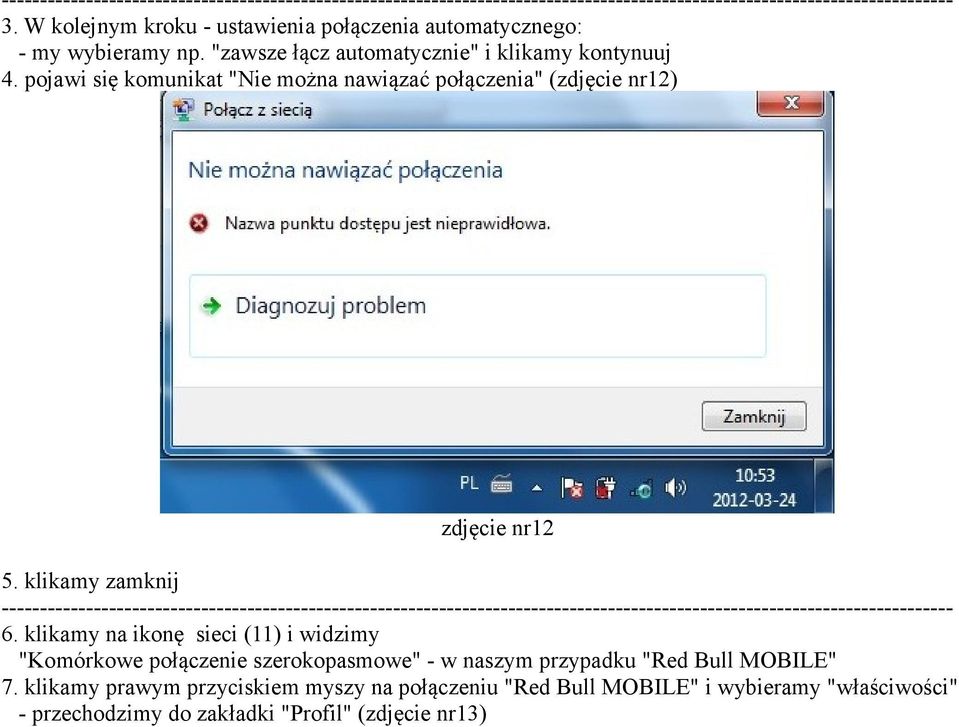

9 3. W kolejnym kroku - ustawienia połączenia automatycznego: - my wybieramy np. "zawsze łącz automatycznie" i klikamy kontynuuj 4. pojawi się komunikat "Nie można nawiązać połączenia" (zdjęcie nr12) zdjęcie nr12 5. klikamy zamknij 6. klikamy na ikonę sieci (11) i widzimy "Komórkowe połączenie szerokopasmowe" - w naszym przypadku "Red Bull MOBILE" 7. klikamy prawym przyciskiem myszy na połączeniu "Red Bull MOBILE" i wybieramy "właściwości" - przechodzimy do zakładki "Profil" (zdjęcie nr13)

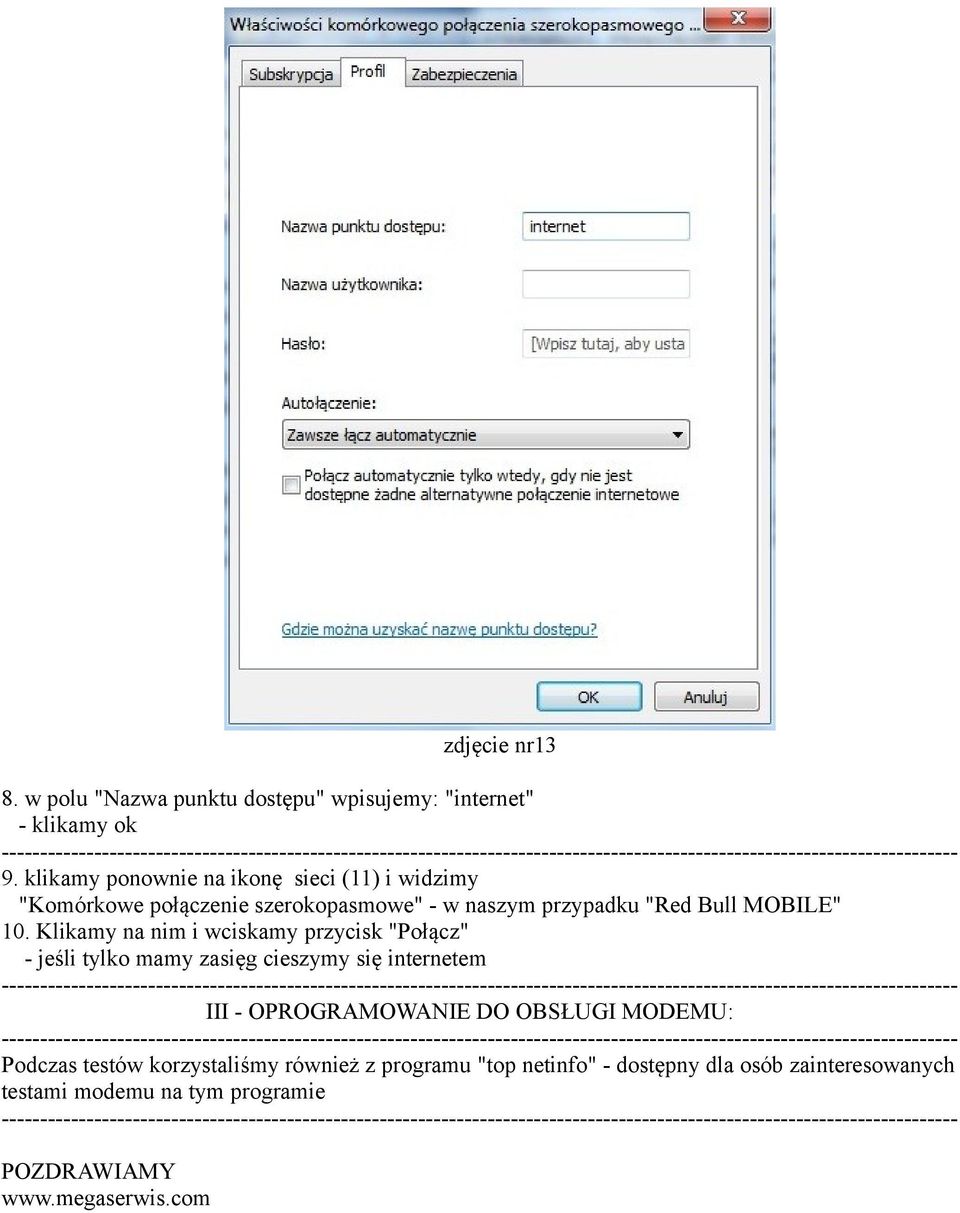

10 zdjęcie nr13 8. w polu "Nazwa punktu dostępu" wpisujemy: "internet" - klikamy ok 9. klikamy ponownie na ikonę sieci (11) i widzimy "Komórkowe połączenie szerokopasmowe" - w naszym przypadku "Red Bull MOBILE" 10. Klikamy na nim i wciskamy przycisk "Połącz" - jeśli tylko mamy zasięg cieszymy się internetem III - OPROGRAMOWANIE DO OBSŁUGI MODEMU: Podczas testów korzystaliśmy również z programu "top netinfo" - dostępny dla osób zainteresowanych testami modemu na tym programie POZDRAWIAMY
