INSTALACJA modemu Trimble TDL3G

Transkrypt

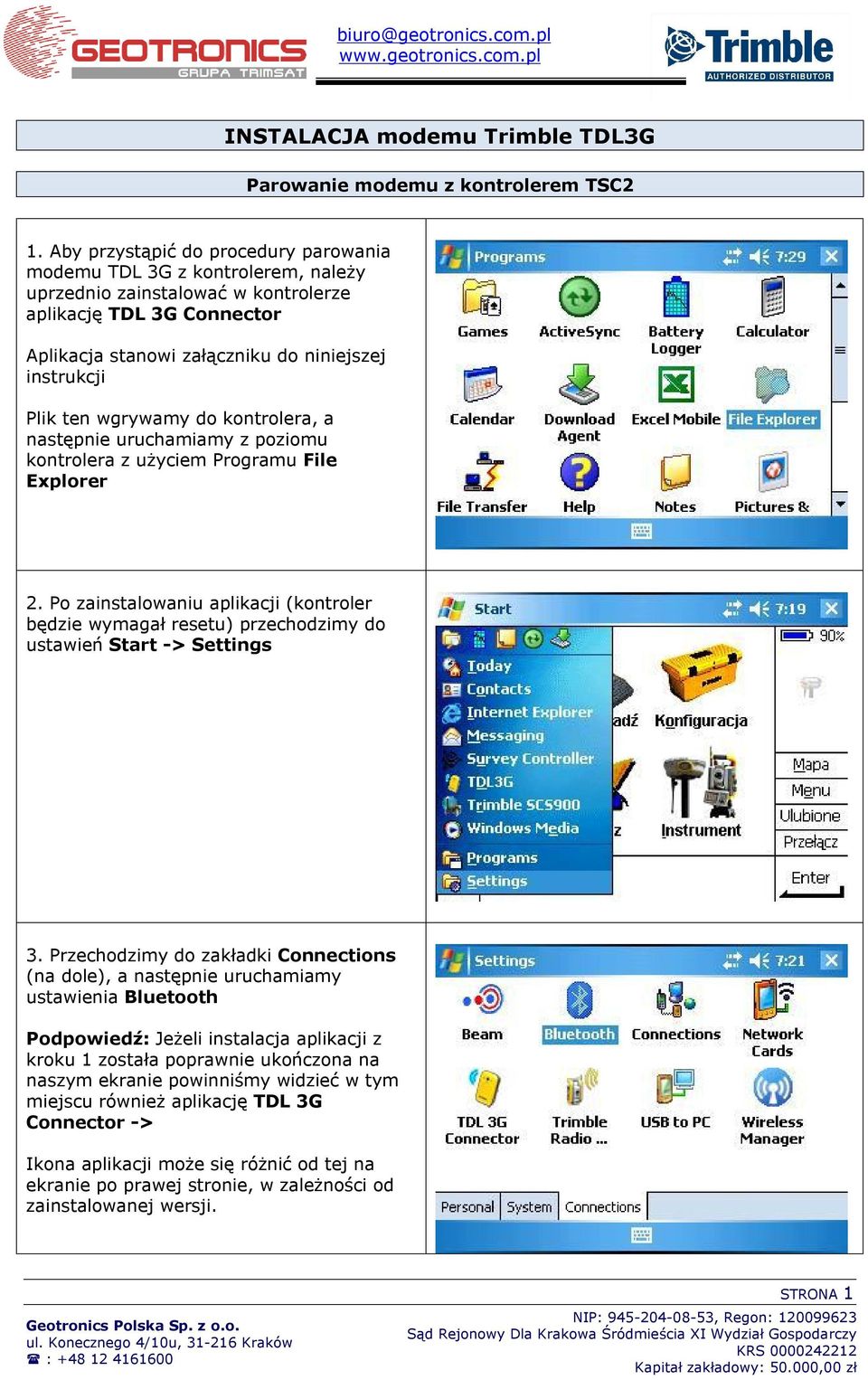

1 INSTALACJA modemu Trimble TDL3G Parowanie modemu z kontrolerem TSC2 1. Aby przystąpić do procedury parowania modemu TDL 3G z kontrolerem, należy uprzednio zainstalować w kontrolerze aplikację TDL 3G Connector Aplikacja stanowi załączniku do niniejszej instrukcji Plik ten wgrywamy do kontrolera, a następnie uruchamiamy z poziomu kontrolera z użyciem Programu File Explorer 2. Po zainstalowaniu aplikacji (kontroler będzie wymagał resetu) przechodzimy do ustawień Start -> Settings 3. Przechodzimy do zakładki Connections (na dole), a następnie uruchamiamy ustawienia Bluetooth Podpowiedź: Jeżeli instalacja aplikacji z kroku 1 została poprawnie ukończona na naszym ekranie powinniśmy widzieć w tym miejscu również aplikację TDL 3G Connector -> Ikona aplikacji może się różnić od tej na ekranie po prawej stronie, w zależności od zainstalowanej wersji. STRONA 1

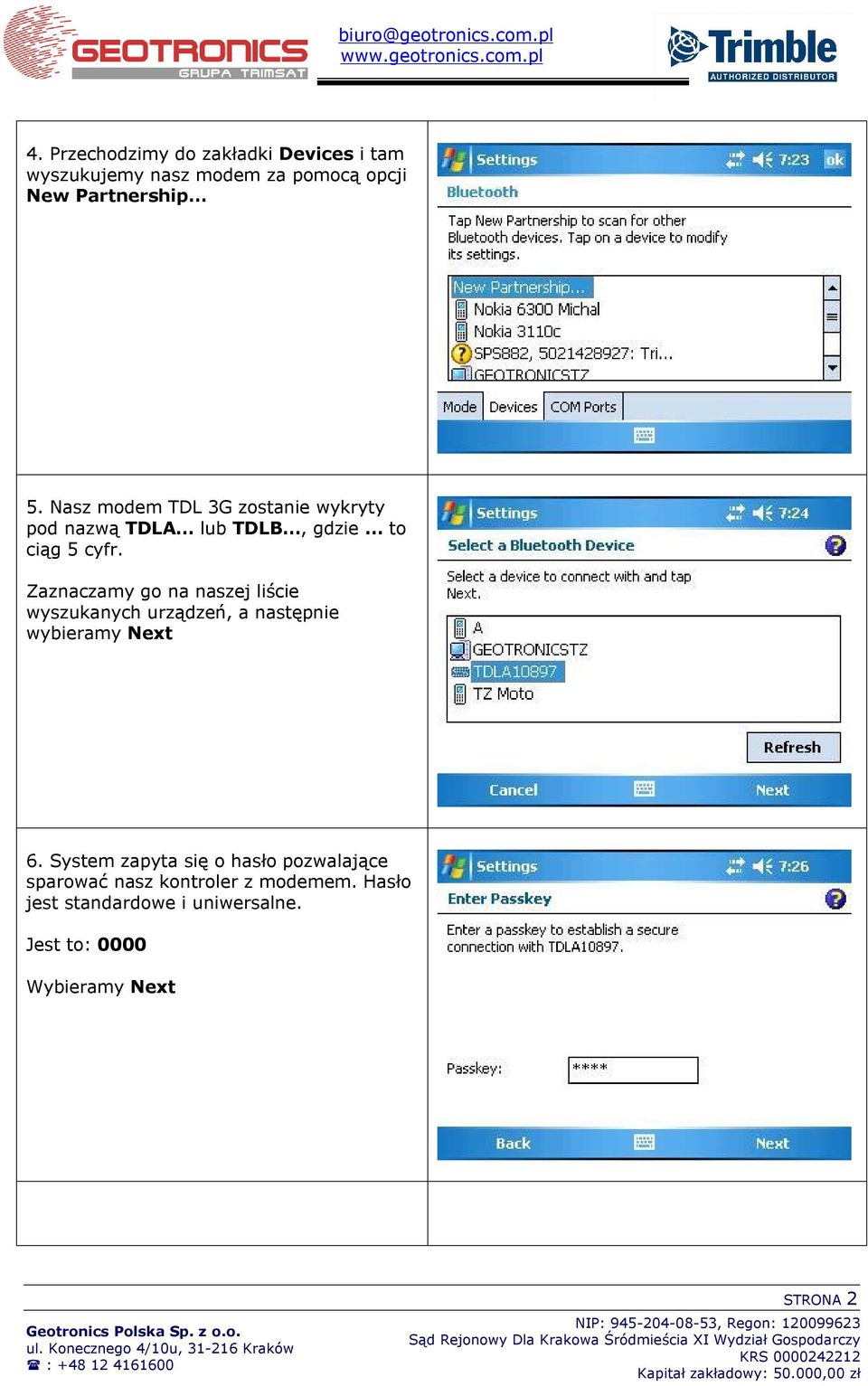

2 4. Przechodzimy do zakładki Devices i tam wyszukujemy nasz modem za pomocą opcji New Partnership 5. Nasz modem TDL 3G zostanie wykryty pod nazwą TDLA lub TDLB, gdzie to ciąg 5 cyfr. Zaznaczamy go na naszej liście wyszukanych urządzeń, a następnie wybieramy Next 6. System zapyta się o hasło pozwalające sparować nasz kontroler z modemem. Hasło jest standardowe i uniwersalne. Jest to: 0000 Wybieramy Next STRONA 2

3 7. Zobaczymy okno dostępnych serwisów modemu TDL 3G. Opcje Serial port pozostawiamy pustą. Całość potwierdzamy klikając Finish Ustawienie portu wychodzącego dla TDL 3G 1. Po przejściu procedury parowania urządzeń przechodzimy do ustawień portu wychodzącego dla modemu TDL 3G. Aby wykonać taką operację przechodzimy do menu Start -> Settings -> Bluetooth 2. Przechodzimy do zakładki COM Ports, a następnie wybieramy opcję New Outgoing Port STRONA 3

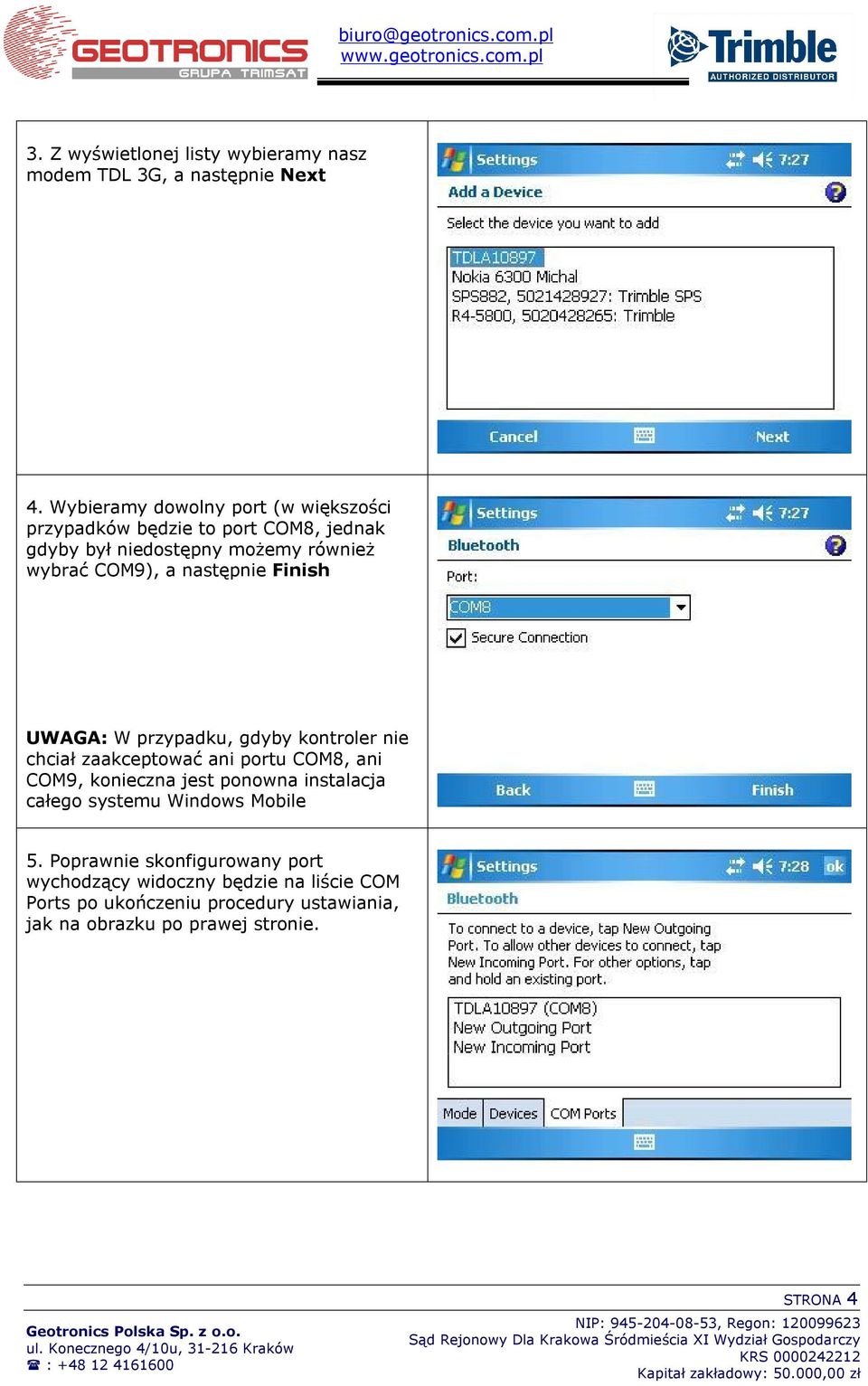

4 3. Z wyświetlonej listy wybieramy nasz modem TDL 3G, a następnie Next 4. Wybieramy dowolny port (w większości przypadków będzie to port COM8, jednak gdyby był niedostępny możemy również wybrać COM9), a następnie Finish UWAGA: W przypadku, gdyby kontroler nie chciał zaakceptować ani portu COM8, ani COM9, konieczna jest ponowna instalacja całego systemu Windows Mobile 5. Poprawnie skonfigurowany port wychodzący widoczny będzie na liście COM Ports po ukończeniu procedury ustawiania, jak na obrazku po prawej stronie. STRONA 4

5 Ustawienia programu TDL 3G Connector 1. Aby dokonać korekty ustawień aplikacji TDL 3G Connector należy uruchomić aplikację. Aplikację znajdziemy w menu Start -> Settings -> Connections Aplikacja nazywa się TDL 3G Connector UWAGA: Ikona do aplikacji może się różnić od pokazanej na obrazku, w zależności od wersji aplikacji. 2. Jedyne ustawienie jakie podlega zmianie o opcja uwierzytelniania. Aby wpisać dane należy zaznaczyć opcję Require Name / PW to login Dla wszystkich operatorów komórkowych na terenie Polski obowiązują takie same ustawienia uwierzytelniania, tj. Name: internet Password: internet Całość potwierdzamy Apply i wyłączamy aplikację za pomocą przycisku [OK] STRONA 5

6 Tworzenie skrótu do TDL 3G Connector w Menu Start 1. Aby utworzyć skrót do programu TDL 3G Connector w Menu Start, należy przejść do menu Start -> Programs -> File Explorer 2. Rozwijamy pasek po lewej stronie, tak aby znaleźć się w katalogu My Device Następnie odszukujemy i wchodzimy do katalogu Windows 3. Na liście wyszukujemy pliku/aplikacji TDL3G, przytrzymujemy na niej dłużej i wybieramy opcję Copy UWAGA: Ikona do aplikacji może się różnić od pokazanej na obrazku, w zależności od wersji aplikacji. STRONA 6

7 4. Następnie (cały czas w katalogu Windows) przesuwamy się do góry i odszukujemy katalog Start Menu. Wchodzimy do katalogu Start Menu 5. W katalogu Start Menu wklejamy nasz uprzednio skopiowany plik/aplikację poprzez opcję Menu -> Edit -> Paste 6. Teraz musimy ustawić widoczność naszego skrótu w menu start. Aby to zrobić przechodzimy do menu Start -> Settings -> Personal A tam wybieramy ikonę Menus STRONA 7

8 7. Na liście wyszukujemy aplikację TDL3G i zaznaczmy ją. Pamiętać należy, aby uprzednio Odznaczyć jedną z wcześniej wybranych opcji, gdyż inaczej oprogramowanie nie pozwoli nam na ustanowienie dodatkowego skrótu. Wychodzimy z menu za pomocą [OK] w prawym górnym narożniku. 8. Po poprawnym procesie utworzenia skrótu, aplikacja TDL3G powinna być widoczna w menu Start. Powodzenia! STRONA 8
