1 Tani przetwornik A/C o minimalnym poborze mocy Firma Signal Processing Technologies (SPT) - amerykaòska filia Toco Inc. - specjalizuje sií w projektowaniu i produkcji przetwornikûw danych, od tanich przetwornikûw CMOS ma³ej mocy do bardzo szybkich, wykonywanych w technologii ECL, przetwornikûw i innych uk³adûw przetwarzania sygna³ûw. Najnowszym produktem SPT jest 12- bitowy przetwornik analogowo-cyfrowy SPT najtaòszy i o najmniejszym poborze mocy w swej klasie. Uk³ad charakteryzuje sií o 40% mniejszym poborem mocy (170mW) niø jego najbliøszy konkurent i zapewnia minimaln¹ szybkoúê prûbkowania 28MS/s przy pojedynczym zasilaniu 5V. Dobre osi¹gi SPT7937 zapewni³o uøycie opatentowanej konstrukcji rûwnoleg³ego uk³adu SAR i zaawansowanej technologii CMOS. Wbudowana funkcja track-and-hold zapewnia znakomite parametry dynamiczne bez uøycia dodatkowych elementûw zewnítrznych. Uk³ad jest idealnie dostosowany do sprzítu wideo, medycznego, obrûbki obrazu w zakresie podczerwieni, cyfrowej komunikacji i praktycznie wszystkich szybkich aplikacji wymagaj¹cych niskich kosztûw i ma³ej traconej mocy. Szerokie pasmo wejúciowe (250MHz) umoøliwia takøe uøycie go w aplikacjach bezpoúredniej konwersji p.cz. Uk³ad SPT7937 nadaje sií rûwnieø do zastosowania w cyfrowych kamerach, kartach video capture, uk³adach obrûbki obrazu z CCD oraz przenoúnych i rícznych urz¹dzeniach komunikacyjnych. Wyjúciowe obwody cyfrowe SPT7937 s¹ zgodne ze standardem TTL/CMOS (w zaleønoúci od wyboru), z poziomami 5V lub 3V. Uk³ad jest dostípny w 28-wyprowadzeniowej obudowie SSOP o wymiarach 10x5,25mm. Moøe pracowaê w przemys³owym zakresie temperatur otoczenia o C pdf A IN 1:18 Mux ADC Section 1 T/H Auto- Zero- CMP -Bit SAR DAC D12 Out of Range D11 (MSB) D10 D9 CLK In Timing and ADC Section 2 ADC Section 17 ADC Section 18 T/H Auto- Zero- CMP -Bit SAR DAC -Bit 18:1 Mux/ Error Correction D8 D7 D6 D5 D4 D3 D2 Rys. 1. Reference Ladder V RHF V RHS V RLS V RLF SPT7937 D1 D0 (LSB) Podwójny bezpiecznik przepięciowy Kolejnym interesuj¹cym wyrobem firmy Power Innovations s¹ podwûjne bezpieczniki przeciwprzepiíciowe montowane w zminiaturyzowanych obudowach TO-220 (SIP3). Ze wzglídu na specyficzn¹ konstrukcjí, uk³ady serii TISP3xxxH3SL szczegûlnie nadaj¹ sií do analogowych aplikacji telekomunikacyjnych, gdzie mog¹ zabezpieczaê obydwie linie sygna³owe. Szczytowy pr¹d przewodzenia dla kaødego z dwûch elementûw zabezpieczaj¹cych wynosi 100A, a wspû³czynniki t³umienia impulsûw o duøej energii wynosz¹ 500 (2/10µs) lub 100 (10/1000µs). Obok podajemy zestawienie uk³adûw TISP3xxxH3SL w dostípnych wersjach. Oznaczenie Napięcie układu ograniczania [V] TISP3070H3SL 70 TISP3080H3SL 80 TISP3095H3SL 95 TISP3125H3SL 125 TISP35H3SL 5 TISP3145H3SL 145 TISP3180H3SL 180 TISP3210H3SL 210 TISP3250H3SL 250 TISP3290H3SL 290 TISP3350H3SL 350 TISP3xxxH3SL 83

2 y linii wideo Firma Signal Processing Technologies (SPT) wprowadzi³a na rynek now¹ rodziní driverûw linii wideo SPT940x. W jej sk³ad wchodzi szeúê uk³adûw - 3 potrûjne i 3 pojedyncze - oferuj¹cych rûøne opcje konfiguracji, z wewnítrznymi obwodami (lub bez nich) poziomuj¹cymi (clamp), polaryzuj¹cymi (bias) czy sprzíøenia zwrotnego. Uk³ady mog¹ znaleüê zastosowanie w sprzície do edycji wideo, kartach video capture/playback, multimedialnych komputerach, koderach RGB i sprzície wideo powszechnego uøytku. SPT9400 jest potrûjnym sterownikiem linii 75Ω (rys. 2). Przetwarza standardowe, analogowe sygna³y luminancji (Y) i chrominancji (C), dostarczaj¹c na wyjúciu analogowych sygna³ûw CVBS oraz Y i C. Z³oøony sygna³ wideo (CVBS) powstaje po wewnítrznym zsumowaniu sygna³ûw Y i C. Sygna³ Y Input Standby C Input Rys. 2. SPT9400 Clamp 1.25V Reference Standby Bias 2.0V Clamp 1.25V V CC 1, 1, CVBS jest rûwnoczeúnie dostípny na wyjúciu Y oraz CVBS przy wprowadzaniu sygna³u zespolonego przez wejúcie Y. Kolejny, potrûjny driver (SPT9401) jest odpowiedni do sterowania sygna- ³Ûw wideo RGB. Kaødy kana³ uk³adu jest wyposaøony w obwody polaryzacji i sprzíøenia zwrotnego. Natomiast trûjkana³owy SPT9402 nie zawiera øadnych obwodûw poziomowania, polaryzacji ani sprzíøenia, co umoøliwia dobûr odpowiednich obwodûw zewnítrznych, zaleønie od aplikacji (rys. 3). RodzinÍ driverûw linii wideo SPT uzupe³niaj¹ uk³ady pojedyncze: SPT9404, SPT9405 i SPT9406. SPT9406 jest odpowiedni do aplikacji wideo Y/C. Umoøliwia uøycie zewnítrznych obwodûw poziomowania, polaryzacji i sprzíøenia zwrotnego. SPT9405 zawiera wewnítrzny obwûd clamp i rezystory sprzíøenia zwrotnego dla sygna³ûw luminancji (rys. 4), a SPT9406 dysponuje odpowiednimi wewnítrznymi obwodami polaryzuj¹cymi i sprzíøenia zwrotnego dla sygna³ûw chrominancji. Uk³ady potrûjnych driverûw SPT9400/01/02 s¹ montowane w bardzo ma³ych, 12-wyprowadzeniowych obudowach SSOP, natomiast drivery pojedyncze SPT9404/ 5/6 - w jeszcze mniejszych - 6-wyprowadzeniowych obudowach SOT- 23. Wszystkie pracuj¹ w temperaturach otoczenia o C i s¹ zasilane pojedynczym napiíciem 5V. PobÛr mocy w stanie aktywnym (bez sygna³ûw wejúciowych) wynosi odpo- Y Output Y Feedback CVBS Output CVBS Feedback C Output Poczwórny przełącznik zasilania USB Input 1 Input 1 Input 2 Input 2 Input 3 Input 3 Rys. 3. SPT9402 Standby V CC Output 1 Output 2 Output 3 wiednio 168, 0 i 95mW dla uk³adûw potrûjnych oraz 32, 37,5 i 41mW dla pojedynczych. W trybie nieaktywnym, przy wysterowaniu koòcûwki Standby, pobûr mocy spada do µW pdf (9401.pdf, 9402.pdf, 9404.pdf...) Y Input Rys. 4. SPT9405 Clamp 1.25V Standby V CC 1, Output Output FB Uk³ad MIC2537 jest tanim prze³¹cznikiem zasilania typu high-side (obci¹øenie w³¹czane pomiídzy wyjúcie i dodatni biegun zasilania) o czterech niezaleønie sterowanych kana³ach. Wymaga niewielu elementûw zewnítrznych dla spe³nienia wymagaò specyfikacji USB. Kaødy kana³ prze³¹cznika dostarcza pr¹d do 100mA, wymagany przez urz¹dzenia downstream USB zasilane z magistrali. Pr¹d awaryjny jest ograniczony (typowo) do 250mA, znacznie poniøej wymagaò normy bezpieczeòstwa UL 25VA. Kaødy prze³¹cznik uk³adu dysponuje wyjúciem (z otwartym drenem) sygnalizuj¹cym warunki awaryjne lokalnemu kontrolerowi USB. agodny start eliminuje chwilowe spadki napiícia w porcie upstream, ktûre mog¹ wyst¹piê w aplikacjach zasilanych z magistrali, gdy klucz jest w³¹czany. Inne cechy to wbudowany wy³¹cznik termiczny, zabezpieczaj¹cy przed przegrzaniem przy sterowaniu duøymi pr¹dami, oraz wejúcia uaktywniania kompatybilne z wyjúciami uk³adûw logicznych o zasilaniu 3,3V i 5V. Uk³ad jest dostípny w dwûch wersjach: o aktywnych poziomach niskich (MIC2537-2) i wysokich (MIC2537-1), w 16-wyprowadze- niowej obudowie SOP. Pracuje w temperaturach z zakresu o C. Typowa rezystancja klucza w stanie w³¹czenia to 425mΩ. Maksymalny pr¹d zasilania uk³adu w stanie w³¹czenia wynosi 100µA, a typowy pr¹d w stanie wy³¹czenia jest mniejszy niø 1µA. Upstream VBUS 4,75V to 5,25V 500mA max. 4,7 Rys. 5. MIC LDO Regulator IN OUT 1 3,3V USB ler V D 10k OC OC OC OC 10k 10k 10k Przedstawicielem Micrela w Polsce jest firma Future (tel. (0-22) ). MIC2537 A IN FLGA NC B OUTA FLGB OUTB C OUTC FLGC OUTD D NC FLGD 33 0,01 0,1 33 0, , ,01 V BUS D V BUS D V BUS D V BUS D Downstream USB Port 1 100mA max. Downstream USB Port 2 100mA max. Downstream USB Port 3 100mA max. Downstream USB Port 4 100mA max. 84

3 Czwarta generacja Z80 Po d³ugim zastoju Zilog zaj¹³ sií udoskonaleniem dobrze znanych w naszym kraju mikroprocesorûw z rodziny Z80. Nowe procesory tworz¹ rodziní nosz¹c¹ nazwí ez80. Ich architekturí opracowano od nowa, lecz zachowano kompatybilnoúê z Z80 i Z180. ZewnÍtrzne s³owo danych jest 8-bitowe, ale wewnítrzne rejestry oraz ALU operuj¹ na s³owach 24-bitowych, co doúê znacznie zwiíksza ich wydajnoúê obliczeniow¹. Jednostka centralna ez80 moøe liniowo zaadresowaê 16MB pamiíci zewnítrznej, ktûr¹ moøna podzieliê pomiídzy kilka wirtualnych procesorûw pracuj¹cych jednoczeúnie z podzia- ³em czasu. Procesor moøna skonfigurowaê do pracy w jednym z piíciu trybûw: po dwa dla procesorûw Z80 i Z180 oraz w trybie ADL, pozwalaj¹cym wykorzystaê wszystkie moøliwoúci nowej architektury. Rys. 6. ZCL ZDA Registers PC SP ZDI ALU ez80 On-Chip RAM MAC Engine Nowoúciami ukrytymi we wnítrzu ez80 s¹ m.in.: nowy rdzeò (ktûrego wydajnoúê jest 4-krotnie wiíksza od standardowego Z80 pracuj¹cego z t¹ sam¹ czístotliwoúci¹), specjalizowana jednostka zarz¹dzania pamiíci¹ MMU, jednostka realizuj¹ca sprzítowe 16-bitowe mnoøenie z akumulacj¹ MAC (ktûrej wynik moøe mieê 40 bitûw) oraz interfejs ZDI (ang. Zilog Debug Interface) u³atwiaj¹cy emulacjí i debugging. Interesuj¹c¹, lecz s³abo udokumentowan¹ moøliwoúci¹ procesora ez80, jest wspomaganie obs³ugi stosu TCP/IP, dziíki czemu znacznie ³atwiej jest konstruowaê urz¹dzenia z bezpoúrednim dostípem do Internetu. Przedstawicielami Ziloga w Polsce s¹ firmy: Eurodis (tel. (0-71) ) i Gamma (tel. (0-22) ). Store Address Selection MMU MBASE Data Out Data In Execution Nowe mikrokontrolery Po d³ugim okresie zastoju Motorola wypuúci³a na rynek dwie nowe rodziny mikrokontrolerûw serii HC08. Nosz¹ one oznaczenia 68HC908JLx i 68HC908JKx. Uk³ady obydwu rodzin wyposaøono w pamiíê programu typu Flash o pojemnoúci 1536B (68HC908JK1) i 4096B (68HC908JK3/68HC908JL3) z moøliwoúci¹ programowania jej w systemie poprzez jednoprzewodowy interfejs. Uøytkownik ma do dyspozycji 128B pamiíci RAM, watchdog COP oraz 8-bitowy przetwornik A/C z 10 (w JK3) lub 12 (w JL3) wejúciami analogowymi, podwûjny programowalny timer 16-bitowy z moøliwoúci¹ generowania sygna³ûw PWM, a takøe 23 (w JL3) lub 15 (w JK3) programowalnych wejúê-wyjúê cyfrowych. Maksymalna czístotliwoúê taktowania procesora wynosi 8MHz, a w zaleønoúci od wersji procesora sygna³ taktuj¹cy moøe byê wytwarzany przez wbudowany w strukturí oscylator RC lub stabilizowany kwarcem. A23-0 D7-0 CTRL OUT CTRL IN Mikrokontrolery 68HC908JK3 dostípne s¹ w obudowach DIP/SOIC20, a 68HC908JL3 w obudowach DIP/SOIC28. Standardowo powinny byê zasilane napiíciem 5V, ale maj¹ byê dostípne takøe wersje niskonapiíciowe przystosowane do pracy z napiíciem 3V. Mikrokontrolery JK1 mog¹ pracowaê w przedziale temperatur o C, a JK3/JL3 takøe w rozszerzonym zakresie: o C. 0,1250,68HC908JK1~98634,00.html 0,1250,68HC908JK3~98634,00.html 0,1250,68HC908JL3~98634,00.html 85

4 Imię:... Nazwisko:... Adres: Wymień najważniejsze parametry układu SPT Kupon należy wypełnić, wyciąć i przesłać na adres redakcji (podany na odwrocie) Czym niezwykłym charakteryzują się tranzystory RadHard firmy Interesil?... Pytania konkursowe Bardzo szybki i dokładny przetwornik C/A Signal Processing Technologies (SPT) wprowadza nowy 16-bitowy przetwornik cyfrowoanalogowy SPT5510, ktûry - jak ocenia firma - jest najszybszym i najdok³adniejszym przetwornikiem tej klasy z oferowanych obecnie na rynku. Uk³ad jest wykonany w technologii ECL. Zawiera wewnítrzne ürûd³o referencyjne. Pracuje z czístotliwoúci¹ do 200MHz i charakteryzuje sií niezwykle krûtkim czasem przetwarzania, tj. 35ns przy rozdzielczoúci 16- bitowej (0,00076%) i 15ns przy 14-bitowej (0,0031%), z ma³¹ energi¹ fa³szywych impulsûw zak³ûcaj¹cych (glitch) 30pVs. Duøa liniowoúê uk³adu (INL i DNL mniejsze niø 1LSB) oraz bardzo duøe szybkoúci ustalania i uaktualniania czyni¹ go najdok- ³adniejszym szybkim przetwornikiem C/A na rynku. SPT5510 jest idealny do szybkich systemûw steruj¹cych step-and-settle (wykonaj i ustal), przyrz¹dûw kontrolnych i pomiarowych, takich jak systemy testowe napídûw dyskûw i zaawansowane systemy RSET Ref Amp In Bandgap Out Latch Enable Digital Inputs D15 through D0 Rys. 7. Ref Amp (MSB) Decoders and s (LSB) Kompaktowa przetwornica DC/DC o mocy 10W generacji dowolnych przebiegûw oraz systemûw komunikacji radiowej. SPT5510 jest dostípny w 44-wyprowadzeniowej obudowie MQFP (ang. Metric Quad Flat Pack). Pracuje w zakresie temperatur otoczenia o C pdf SPT5510 Latches Bandgap Voltage Reference Switch Network Ref Amp Out Ref In I Out I Out Na rynku pojawi³a sií kolejna nowoúê firmy Newport Components - kompaktowe (32x25x10mm) przetwornice DC/DC o mocy wyjúciowej 10W, mog¹ce pracowaê do 72 o C bez koniecznoúci stosowania zewnítrznego radiatora. SprawnoúÊ przetwornic NPH10S wynosi aø 87%, a napiície przebicia izolacji 1,V. ObwÛd wyjúciowy przetwornic jest zabezpieczony przed zwarciem, a sterownik przetwornicy wspû³pracuje z wewnítrznym bezpiecznikiem termicznym. Producent obecnie oferuje 8 typûw przetwornic serii NPH10S, w tym 4 zasilane napiíciem 24V i 4 przystosowane do zasilania napiíciem 48V. NapiÍcia wyjúciowe, niezaleønie od napiícia wejúciowego, s¹ nastípuj¹ce: 3,4/5,1/12,1/15,1V. DziÍki zastosowaniu specjalnych rozwi¹zaò konstrukcyjnych, przetwornice doskonale pracuj¹ bez zewnítrznego kondensatora elektrolitycznego. Dystrybutorem Newport Components w Polsce jest firma JM Elektronik (tel. (0-32) ).

5 Uk³ad U6808 jest niezwyk³ym driverem s³uø¹cym do sterowania przekaünikûw lub innych obci¹øeò, do ktûrych wysterowania wystarczy pr¹d o natíøeniu do 250mA. Jego niezwyk³oúê wynika z faktu inteligentnego sterowania wyjúciem mocy oraz zintegrowania w strukturze uk³adu zeruj¹cego system sterowany po w³¹czeniu zasilania lub po przekroczeniu przewidzianego przez producenta ìoknaî jego wartoúci. W obwodzie sterowania obci¹øeniem zastosowano bramkí logiczn¹ AND, ktûrej jedno wejúcie jest sterowane sygna³em w³¹czaj¹cym przekaünik, a drugie wejúcie s³uøy do blokowania przekaünika przez timerwatchdog. Watchdog zintegrowany w U6808 pracuje nieco inaczej niø standardowe watchdogi, poniewaø zosta³ po³¹czony z czasowym komparatorem okienkowym. Oznacza to, øe czístotliwoúê impulsûw zeruj¹cych pojawiaj¹cych sií na wejúciu watchdoga musi mieúciê sií w okreúlonym przedziale. Jeøeli wystípuj¹ one zbyt czísto lub zbyt rzadko, driver jest blokowany. W ten sposûb blokowana jest moøliwoúê przypadkowego sterowania obci¹øenia, jeøeli system steruj¹cy z jakichú przyczyn przestanie poprawnie pracowaê. Wejúcia uk³adu s¹ zabezpieczone przed przepiíciami, maksymalna wydajnoúê pr¹dowa drivera wynosi 250mA, a pozosta³ych wyjúê 10mA. Wejúcia cyfrowe przystosowane s¹ do wspû³pracy z sygna³ami TTL i CMOS, a zalecane napiície zasilania uk³adu wynosi 5V. przekaźnikowy z cyfrowym zabezpieczeniem Wolfson nieustannie rozwija rodziní przetwornikûw C/A do zastosowaò audio, wzbogacaj¹c nieustannie ich moøliwoúci. Przyk³adem nowego opracowania jest przetwornik WM8720 z interfejsem I 2 S, przetwarzaj¹cy sygna³y z rozdzielczoúci¹ bitûw przy czístotliwoúci prûbkowania 8..96kHz. Gwarantowany przez producenta odstíp sygna³u od szumu wynosi 102dB, a poziom zniekszta³ceò nie przekracza - 90dB. Przetworniki WM8720 wyposaøono w interfejs SPI, za pomoc¹ ktûrego moøna ustaliê m.in. poziom oraz zmieniê fazí sygna³u audio na wyjúciu przetwornika. Przetwornik wyposaøono w kilka dodatkowych wejúê steruj¹cych, za pomoc¹ ktûrych moøna prze³¹czyê uk³ad w tryb obniøonego poboru mocy, wyciszyê sygna³ wyj- Uk³ad U6808B dostípny jest w miniaturowej obudowie SO8. Dopuszczalna temperatura pracy mieúci sií w przedziale o C. Przedstawicielami Temica w Polsce s¹ firmy: EBV Elektronik (tel. (0-71) ), Semicond s.c. (tel. (0-22) ) oraz Spoerle Electronic (tel. (0-22) ). Rys bitowy przetwornik C/A audio z regulacją głośności BCKIN (14) LRCIN (16) DIN (15) Rys. 9. SCKI (2) 256fs/384fs SERIAL INTERFACE MC/I2S (4) DIGITAL FILTERS MC/IWL (5) MD/DM (6) u6808b.pdf PWDN (1) CONTROL INTERFACE MUTE/ ATT MUTE/ ATT úciowy, w³¹czyê cyfrow¹ deemfazí i ustaliê tryb pracy interfejsu I 2 S. Uk³ady WM8720 dostípne s¹ w obudowach SSOP20, mog¹ pracowaê przy napiíciu zasilania 3..5V, a zakres dopuszczalnych temperatur pracy wynosi o C. WM8720.pdf RSTB (7) (20) D MODE (18) SIGMA DELTA MODULATOR SIGMA DELTA MODULATOR (10) A () CAP MUTE (17) wolfson WM8720 DAC DAC (11) AVDD (19) DVDD (3) TEST (8) ZERO (9) VOUTR (12) VOUTL 87

6 Supervisor programowany w systemie Nowy uk³ad nadzoru pracy mikroprocesora firmy Summit Microelectronics - SMS24 - jest analogowym uk³adem scalonym programowalnym w systemie (ang. ISPa - In System Programmable analog). Konfiguracja uk³adu moøe byê zaprogramowana przez uøytkownika w systemie docelowym (przez nadrzídny mikroprocesor), za pomoc¹ odpo- SCL SDA VCC 5 8 Pvt V TRIB Nonvolatile Memory Array Write Programmable Reset Pulse Generator Reset Arbitration 1 VLOW# V SSE 3 Rys SMS ,25V wiedniego sprzítu testuj¹cego albo przy uøyciu firmowej karty programatora SMX3199. Podstawowe wyposaøenie SMS24 to monitor napiícia zasilania z obwodami generacji resetu, programowalny timer watchdog i 512 bajtûw nieulotnej pamiíci z uk³adem sterowania zapisem. Do programowania i komunikacji z procesorem nadrzídnym s³uøy NV Switch 2 (I/O) 7 WDI RESET# dwuprzewodowy interfejs szeregowy. Adres uk³adu moøe zostaê ustalony programowo lub za poúrednictwem odpowiednich koòcûwek. SMS24 jest odporny na szybkie spadki napiícia zasilania i utrzymuje aktywny sygna³ zeruj¹cy przy minimalnym zasilaniu 1V. Jest montowany w 8-wyprowadzeniowej obudowie do montaøu powierzchniowego. Nowy supervisor pozwala na ustalenie nie tylko parametrûw, takich jak prûg aktywacji i czas trwania resetu czy okres timera watchdoga, ale umoøliwia wrícz wybûr jednej z szeúciu konfiguracji sprzítowych. Do wyboru jest konfiguracja z dwoma wyjúciami resetu (np. /RESET o aktywnym poziomie niskim i RESET o aktywnym poziomie wysokim), z wejúciem blokady zapisu (WP), wejúciem kasowania timera watchdog (WDI), wejúciem rícznego resetu (MR) oraz konfiguracja z dodatkowym monitorem napiícia (wejúcie VSSE, wyjúcie VLOW), ktûry moøna zaprogramowaê tak, aby reagowa³ na spadek napiícia lub wzrost powyøej okreúlonego progu. Przedstawicielem firmy Summit Microelectronics w Polsce jest firma Soyter (tel. (0-22) ). Dostępne wersje układu SMS24 Kod Końcówka Końcówka Timer Watchdog Watchdog Końcówka Drugi Końcówka Pamięć układu /RESET RESET watchdog kasowany kasowany blokady monitor ręcznego nieulotna programowo przez k. WDI zapisu (WP) napięcia resetu (MR) Nowe tranzystory unipolarne Firma Intersil wprowadzi³a do oferty produkcyjnej dwie nowe rodziny tranzystorûw unipolarnych o interesuj¹cych parametrach. Tranzystory HUF75842 s¹ miniaturowymi tranzystorami o bardzo ma³ej rezystancji w³¹czonego kana³u (poniøej 42mΩ) i krûtkim czasie prze³¹czania. Tranzystory przystosowane do pracy z maksymalnym napiíciem 150V gromadz¹ w kondensatorze bramki ³adunki 92nC, dziíki czemu czas ich w³¹czania i wy³¹czania wynosi zaledwie 34/47ns. Ze wzglídu na duøy dopuszczalny pr¹d przewodzenia kana³u (42A), prezentowane tranzystory doskonale nadaj¹ sií do sterowania silnikami oraz impulsowych konwerterûw AC/DC i DC/DC. Kolejna nowoúê to tranzystory do zastosowaò specjalnych o duøej odpornoúci na promieniowanie radiacyjne, w zwi¹zku z czym mog¹ byê stosowane w sprzície wojskowym, specjalnych aplikacjach medycznych oraz w sprzície satelitarnym. Nowe elementy nosz¹ nazwí RadHard MOSFET i s¹ parametrami dostosowane do przewidywanych aplikacji - dopuszczalne napiície pracy wynosi 60V, rezystancja w³¹czonego kana³u nie przekracza 16mΩ, nie wystípuje w nich niebezpieczny w kosmosie efekt SEE (ang. Single Effect Effect), przy czym zachowano duøy obszar bezpiecznej pracy SOA. FN4755/FN4755.pdf FN4815/FN4815.pdf 88

7 Zegary/kalendarze z alarmami i funkcjami nadzoru CPU Xicor jest znanym producentem szeregu programowalnych w systemie, nieulotnych uk³adûw scalonych (zachowuj¹cych zapisan¹ informacjí po wy³¹czeniu systemu lub w przypadku awarii zasilania), w tym pamiíci, sterowanych cyfrowo potencjometrûw oraz uk³adûw zarz¹dzania systemem. Do tej grupy naleø¹ ostatnio opracowane cztery nowe uk³ady zegarûw czasu rzeczywistego i kalendarzy z funkcjami nadzoru pracy mikroprocesora lub mikrokontrolera: X1202, X1240, X1241 i X1242. Uk³ady dysponuj¹ standardowymi 2-przewodowymi interfejsami (zgodnymi z I 2 C, szybkoúê transmisji 400kHz) do bezpoúredniego sterowania i komunikacji z mikrokontrolerem systemu. Uk³ady, ze zgodnymi z ìrokiem 2000î funkcjami zegara/kalendarza, dzia³aj¹ przy zasilaniu 1,8..5,5V, co czyni je idealnymi do przenoúnych aplikacji o zasilaniu bateryjnym, takich jak telefony komûrkowe, pagery, ríczne przyrz¹dy i komputery notebook. Zegar uøywa taniego rezonatora kwarcowego 32,768kHz, dok³adnie odmierzaj¹c czas w sekundach, minutach, godzinach, dniach, dniach miesi¹ca, miesi¹cach i latach. Zapewnia korekcjí lat przestípnych, automa- tyczne dostosowanie do roku 2000 i miesiícy krûtszych niø 31 dni. Dwuportowe rejestry zegara i alarmûw umoøliwiaj¹ dok³adne dzia³anie nawet w trakcie zapisûw i odczytûw. X1202 dysponuje funkcj¹ dwûch przegl¹danych programowo alarmûw umoøliwiaj¹c¹ ustawienie alarmûw uaktywnianych czasem lub dat¹. Alarmy mog¹ byê ustawiane z sekundow¹, dziesiíciosekundow¹, minutow¹, dziesiíciominutow¹, godzinn¹, dniow¹ lub miesiíczn¹ rozdzielczoúci¹ albo mog¹ zostaê zaprogramowane dla okreúlonych dni tygodnia. Dodatkowo, X1202 dysponuje kompletnym zestawem funkcji nadzoru systemu: timerem watchdog, programowalnymi obwodami de- Układy zegarów czasu rzeczywistego Xicora automatycznego prze³¹czania ürûd³a zasilania systemu z zasilacza g³ûwnego na baterií podtrzymuj¹c¹ w przypadku awarii. Pozosta³e z czterech nowych uk³adûw s¹ rûønymi odmianami podstawowego X1202. X1240 zawiera 16kb pamiíci EEPROM ogûlnego przeznaczenia oraz podstawowe funkcje zegara/kalendarza bez alarmûw, natomiast X kb pamiíci i funkcje nadzoru systemu. X1242 ma takie same funkcje jak X1202 z dodatkiem 16kb pamiíci EEPROM. PamiÍÊ EEPROM uk³adûw umoøliwia zapis pojedynczych bajtûw (typ. czas zapisu 5ms). Charakteryzuje sií duø¹ niezawodnoúci¹ (min. milion cykli kasowania/zapisu) i d³ugim czasem przechowywania danych (min. 100 lat). Oznaczenie Alarmy Funkcje nadzoru CPU EEPROM [B] Przełącznik zasilania X1202 przeglądane programowo X1203 wyjście przerwania X Kb X Kb X1242 przeglądane programowo 16Kb X1243 wyjście przerwania 16Kb SCL SDA 32,768kHz Rys. 11. Serial Interface Decoder RESET X1 X2 8 Decode Oscillator Register (EEPROM) Frequency Divider Watchdog Timer 1Hz Status Register (SRAM) Low Voltage Reset Timer Calendar Alarm Mask Time Keeping Register (SRAM) Compare Alarm Regs (EEPROM) X1202 tekcji spadku napiícia zasilania i zerowania po w³¹czeniu zasilania. Timer watchdog dysponuje trzema wybieranymi przez uøytkownika okresami zliczania (0,25s, 0,75s i 1,75s). Uk³ad dysponuje rûwnieø funkcj¹ Nowe uk³ady zegarûw/kalendarzy Xicora s¹ wykonywane w technologii CMOS ma³ej mocy (pr¹d roboczy <1µA, pr¹d w trakcie programowania <3mA, pr¹d odczytu <400µA). Uk³ady s¹ dostípne w 8-wyprowadzeniowych obudowach SOIC i TSSOP. Przedstawicielami Xicora w Polsce s¹ firmy: Elatec (tel. (0-12) ) i Setron (tel. (0-22) ) Cartezian Cartezian to nazwa nowej rodziny wysokowydajnych, 32-bitowych procesorûw sygna³owych firmy Zilog. Konstrukcja ich rdzenia pozwala osi¹gn¹ê wydajnoúê 3MIPS przy czístotliwoúci zegara taktuj¹cego 3MHz. Sygna³ zegarowy wytwarzany jest wewn¹trz procesora przez oscylator z pítl¹ PLL, ktûrego stabilnoúê zapewnia zewnítrzny rezonator kwarcowy o czístotliwoúci 33MHz. Procesory Cartezian s¹ doskonale wyposaøone. W ich strukturze zintegrowano: - zegar czasu rzeczywistego, - generator opûünieò niezbídny podczas operacji na wolnych pamiíciach lub uk³adach peryferyjnych, - interfejs Codec odpowiadaj¹cy za wspû³prací z przetwornikami C/A i A/C, - timer watchdog, - trzy bardzo uniwersalne, programowalne, 32-bitowe timery, - 32-bitowy programowany port I/O, - szeúê przetwornikûw PWM, - cztery interfejsy UZI, ktûre mog¹ pracowaê jako: UART SPI lub I 2 C, - podwûjn¹ pamiíê cache o pojemnoúci 16kB kaøda, - modu³ zarz¹dzania 5-stopniow¹ kolejk¹, - modu³ sprzítowego mnoøenia liczb 16- bitowych z akumulatorem przechowuj¹cym wynik o d³ugoúci do 40 bitûw, - modu³ ODG (ang. On Chip Debug), ktûry jest funkcjonalnym odpowiednikiem JTAGa. Pierwsze z planowanych procesorûw Cartezian maj¹ byê pakowane w obudowach BGA256. Przedstawicielami Ziloga w Polsce s¹ firmy: Eurodis (tel. (0-71) ) i Gamma (tel. (0-22) ). 89

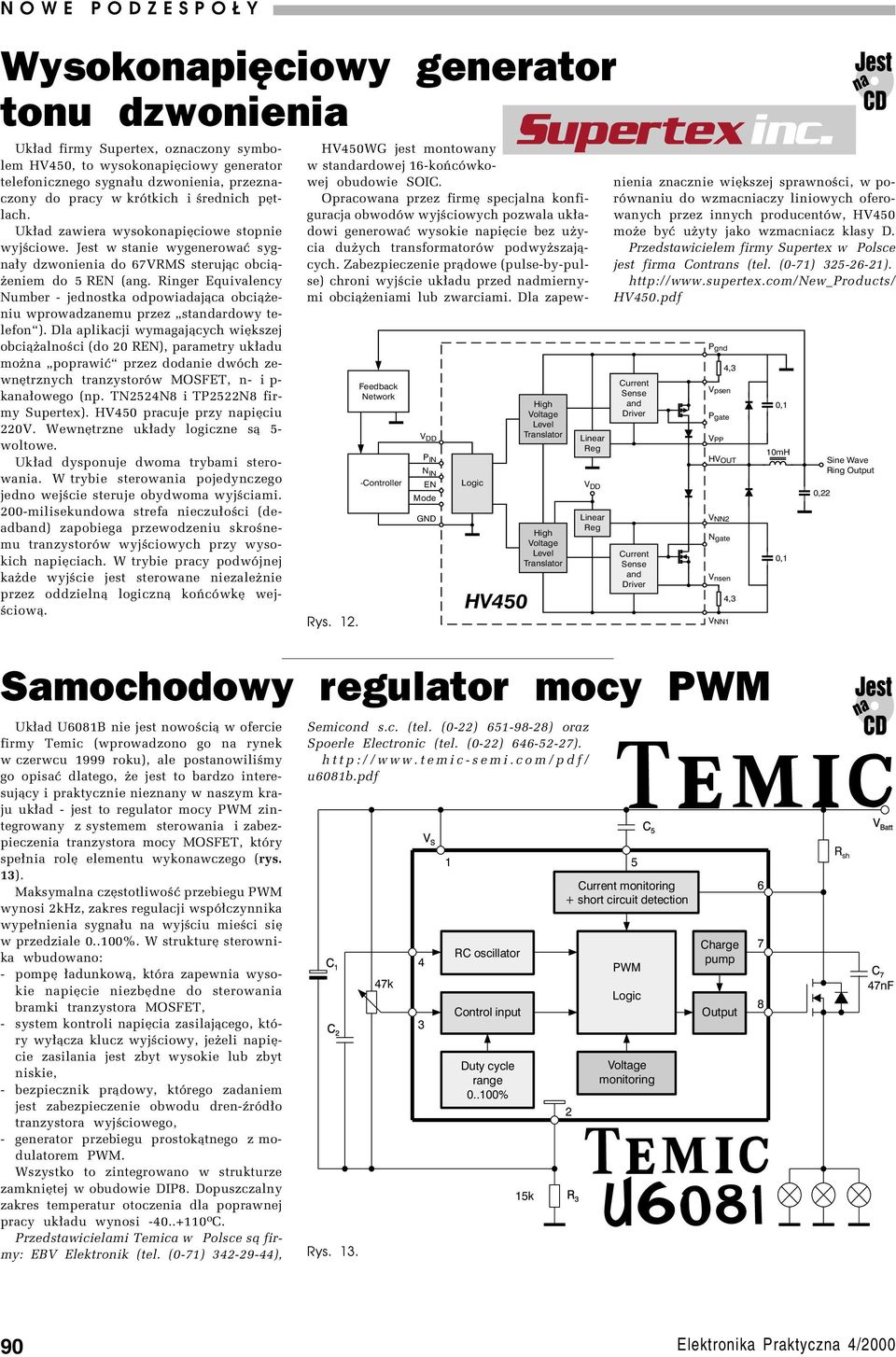

8 Wysokonapięciowy generator tonu dzwonienia Uk³ad firmy Supertex, oznaczony symbolem HV450, to wysokonapiíciowy generator telefonicznego sygna³u dzwonienia, przeznaczony do pracy w krûtkich i úrednich pítlach. Uk³ad zawiera wysokonapiíciowe stopnie wyjúciowe. Jest w stanie wygenerowaê sygna³y dzwonienia do 67VRMS steruj¹c obci¹øeniem do 5 R (ang. Ringer Equivalency Number - jednostka odpowiadaj¹ca obci¹øeniu wprowadzanemu przez ìstandardowy telefonî). Dla aplikacji wymagaj¹cych wiíkszej obci¹øalnoúci (do 20 R), parametry uk³adu moøna ìpoprawiêî przez dodanie dwûch zewnítrznych tranzystorûw MOSFET, n- i pkana³owego (np. TN2524N8 i TP2522N8 firmy Supertex). HV450 pracuje przy napiíciu 220V. WewnÍtrzne uk³ady logiczne s¹ 5- woltowe. Uk³ad dysponuje dwoma trybami sterowania. W trybie sterowania pojedynczego jedno wejúcie steruje obydwoma wyjúciami. 200-milisekundowa strefa nieczu³oúci (deadband) zapobiega przewodzeniu skroúnemu tranzystorûw wyjúciowych przy wysokich napiíciach. W trybie pracy podwûjnej kaøde wyjúcie jest sterowane niezaleønie przez oddzieln¹ logiczn¹ koòcûwkí wejúciow¹. HV450WG jest montowany w standardowej 16-koÒcÛwkowej obudowie SOIC. Opracowana przez firmí specjalna konfiguracja obwodûw wyjúciowych pozwala uk³adowi generowaê wysokie napiície bez uøycia duøych transformatorûw podwyøszaj¹cych. Zabezpieczenie pr¹dowe (pulse-by-pulse) chroni wyjúcie uk³adu przed nadmiernymi obci¹øeniami lub zwarciami. Dla zapew- Rys. 12. Feedback Network -ler V DD P IN N IN Mode HV450 High Voltage Level Translator High Voltage Level Translator Linear Reg V DD Linear Reg nienia znacznie wiíkszej sprawnoúci, w porûwnaniu do wzmacniaczy liniowych oferowanych przez innych producentûw, HV450 moøe byê uøyty jako wzmacniacz klasy D. Przedstawicielem firmy Supertex w Polsce jest firma Contrans (tel. (0-71) ). HV450.pdf Current Sense and Current Sense and P gnd V psen P gate V PP V NN2 V NN1 4,3 HV OUT N gate V nsen 4,3 0,1 10mH 0,1 0,22 Sine Wave Ring Output Samochodowy regulator mocy PWM Uk³ad U6081B nie jest nowoúci¹ w ofercie firmy Temic (wprowadzono go na rynek w czerwcu 1999 roku), ale postanowiliúmy go opisaê dlatego, øe jest to bardzo interesuj¹cy i praktycznie nieznany w naszym kraju uk³ad - jest to regulator mocy PWM zintegrowany z systemem sterowania i zabezpieczenia tranzystora mocy MOSFET, ktûry spe³nia rolí elementu wykonawczego (rys. ). Maksymalna czístotliwoúê przebiegu PWM wynosi 2kHz, zakres regulacji wspû³czynnika wype³nienia sygna³u na wyjúciu mieúci sií w przedziale %. W strukturí sterownika wbudowano: - pompí ³adunkow¹, ktûra zapewnia wysokie napiície niezbídne do sterowania bramki tranzystora MOSFET, - system kontroli napiícia zasilaj¹cego, ktûry wy³¹cza klucz wyjúciowy, jeøeli napiície zasilania jest zbyt wysokie lub zbyt niskie, - bezpiecznik pr¹dowy, ktûrego zadaniem jest zabezpieczenie obwodu dren-ürûd³o tranzystora wyjúciowego, - generator przebiegu prostok¹tnego z modulatorem PWM. Wszystko to zintegrowano w strukturze zamkniítej w obudowie DIP8. Dopuszczalny zakres temperatur otoczenia dla poprawnej pracy uk³adu wynosi o C. Przedstawicielami Temica w Polsce s¹ firmy: EBV Elektronik (tel. (0-71) ), Semicond s.c. (tel. (0-22) ) oraz Spoerle Electronic (tel. (0-22) ). u6081b.pdf Rys.. 47k RC oscillator input Duty cycle range % 1 Current monitoring short circuit detection 2 PWM Voltage monitoring Charge pump Output U R sh 47nF 90
