Instrukcja użytkownika programu FAWAG Komunikator RS232 v1.0 Wersja 1.0

Transkrypt

1 Listopad 2011 Instrukcja użytkownika programu FAWAG Komunikator RS232 v1.0 Wersja 1.0 Strona 1 z 28

2 Spis treści: 1. Do czego służy program FAWAG Komunikator RS232 v1.0? 2. Instalacja oprogramowania. 3. Okno główne programu. 4. Konfiguracja programu. 4.1 ustawienia portu RS ustawienia zapisu do pliku 4.3 ustawienia jednostki pomiarowej 4.4 podgląd aktualnych ustawień 5. Okno wyświetlacz. 5.1 polaczenie/rozłączenie komunikacji z wagą 5.2 ustawienia pliku zapisu danych 5.3 tryby zapisu danych 5.4 podgląd zapisywanych do pliku danych 6. Okno bazy danych. 6.1 wyszukiwanie plików bazy danych 6.2 edycja plików bazy danych 7. Komunikaty błędów. Strona 2 z 28

3 1. Do czego służy program FAWAG Komunikator RS232 v1.0? Program FAWAG Komunikator RS232 v1.0 został przeznaczony do jednostronnej komunikacji komputera z wagą. Program komputerowy służy jedynie do odbioru danych z wagi. Komunikacja programu komputerowego z wagą odbywa się za pośrednictwem protokołu RS232 ewentualnie USB za pośrednictwem zewnętrznego adaptera. Podstawowe funkcje programu: - zmiana konfiguracji portu RS232 - zmiana konfiguracji danych zapisywanych do pliku - zmiana konfiguracji czasu oczekiwania na stabilizację pomiaru. - zmiana konfiguracji jednostki ciężaru odczytanego pomiaru. - obsługa jednego protokołu - odpowiedzi na ENQ P4. - podgląd aktualnych ustawień programu. - odczyt pomiaru z wagi w trybie pracy ciągłej oraz trybie pracy wyzwalanej ręcznie z panelu wagi. - odczyt informacji o przeciążeniu/niedociążeniu wagi. - odczyt informacji o ustawieniu masy brutto, netto, blokada tary, zero, minus, pomiar stabilny. - zapis danych do pliku ( tekstowy *.txt, excel *.xls, word *.doc, *.dat). - rejestracja danych w trybie wyzwolenia z programu ( tryb nadawania ciągłego w wadze) lub rejestracji danych w trybie wyzwolenia z wagi( tryb nadawania ręcznego w wadze). - możliwość zrzutu pojedynczego pomiaru do bufora schowka systemowego z opcją wklejenia do dowolnego pliku. - podgląd aktualnie zapisywanych danych do pliku z możliwością dopisania uwagi/komentarza do dowolnie wybranego pomiaru. - zapis danych do bazy danych. - podgląd bazy danych. - możliwość edycji dowolnej informacji. Strona 3 z 28

4 2. Instalacja oprogramowania. Aby zainstalować oprogramowanie należy dwukrotnie kliknąć ikonę Instalator FAWAG Komunikator RS232 v1.0.exe. Na ekranie powinno pojawić się okno instalatora przedstawione na rysunku 2.1. Wybieramy przycisk Dalej>. Rys.2.1 Okno Instalatora. Rys.2.2 Okno wyboru ścieżki. Strona 4 z 28

5 Wybieramy ścieżkę instalacji oprogramowania przyciskiem Przeglądaj, a nastepnie wybieramy przycisk Dalej>. Rys 2.3 Folder Menu Start. Określamy nazwę folderu w Menu Start. Wybieramy Dalej>, Rys 2.4 Skrót na pulpicie. Strona 5 z 28

6 A nastepnie określamy opcje utworzenia skrótu na pulpicie. Rys 2.5 Okno instalacji. Po wybraniu przycisku Dalej> przechodzimy do okna instalacji oprogramowania. Wybieramy przycisk Instaluj Rys 2.6 Instalacja. po czym nastepuje instalacja oprogramowania. Strona 6 z 28

7 Rys 2.7 Zakończenie instalacji. Klikamy przycisk Zakończ zamykając instalator. 3. Okno główne programu. Okno główne programu zostalo przedstawione na rysunku 3.1 Rys 3.1 Okno główne programu. W oknie główny zawarte są cztery przyciski sterujące oprogramowaniem oraz przycisk Zamknij zamykające aplikacje. Poniżej zostały omówione w skrócie wyżej wymienione przyciski. Wyświetl otwiera okno wyświetlacza. Ustawienia rozszerza okno główne do dodatkowych przycisków funkcyjnych umożliwiających konfiguracje oprogramowania. Aktualne ustawienia rozszerza okno główne do podglądu aktualnej konfiguracji oprogramowania. Strona 7 z 28

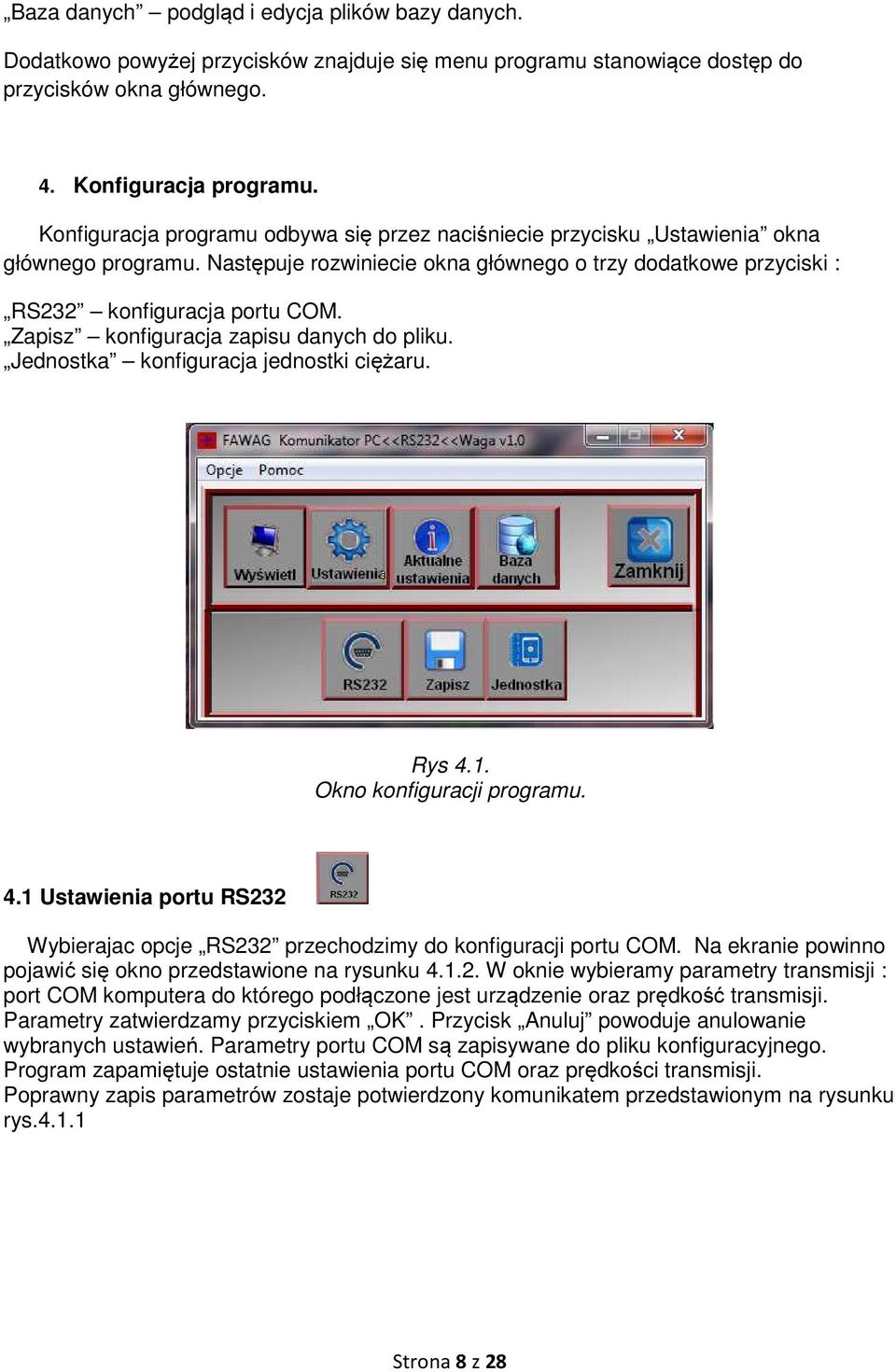

8 Baza danych podgląd i edycja plików bazy danych. Dodatkowo powyżej przycisków znajduje się menu programu stanowiące dostęp do przycisków okna głównego. 4. Konfiguracja programu. Konfiguracja programu odbywa się przez naciśniecie przycisku Ustawienia okna głównego programu. Następuje rozwiniecie okna głównego o trzy dodatkowe przyciski : RS232 konfiguracja portu COM. Zapisz konfiguracja zapisu danych do pliku. Jednostka konfiguracja jednostki ciężaru. Rys 4.1. Okno konfiguracji programu. 4.1 Ustawienia portu RS232 Wybierajac opcje RS232 przechodzimy do konfiguracji portu COM. Na ekranie powinno pojawić się okno przedstawione na rysunku W oknie wybieramy parametry transmisji : port COM komputera do którego podłączone jest urządzenie oraz prędkość transmisji. Parametry zatwierdzamy przyciskiem OK. Przycisk Anuluj powoduje anulowanie wybranych ustawień. Parametry portu COM są zapisywane do pliku konfiguracyjnego. Program zapamiętuje ostatnie ustawienia portu COM oraz prędkości transmisji. Poprawny zapis parametrów zostaje potwierdzony komunikatem przedstawionym na rysunku rys Strona 8 z 28

9 Rys Potwierdzenie zapisu parametrów. UWAGA: W celu poprawnej pracy programu prędkość transmisji danych ustawiona w programie powinna być zgodna z prędkością transmisji ustawioną w wadze. Rys Okno konfiguracji portu COM. Strona 9 z 28

10 4.2 Ustawienia zapisu do pliku Wybierając opcje Zapisz przechodzimy do konfiguracji ustawień danych zapisywanych do pliku użytkownika oraz czasu badania stabilizacji pomiaru( rys.4.2.1). Czas i Data pojedynczego pomiaru mogą być opcjonalnie dołączone do pliku użytkownika. Odpowiednie ustawienia należy wprowadzić w oknie konfiguracji ustawień zapisu zaznaczając ( jeżeli zapis) lub odznaczając ( jeżeli brak zapisu ) kwadraty Czas, Data. Czas badania stabilizacji określony jest w sekundach lub milisekundach. Wartość minimalna 100 milisekund, maksymalna 10 sekund. Po upływie ustawionego czasu następuje zapis do pliku użytkownika i pliku bazy danych jeżeli zapis został wyzwolony ( z wagi lub programu). Informacje o wyżej wymienionych parametrach zapisu są zapisywane do pliku konfiguracyjnego. Program pamięta ostatnią konfiguracje. Parametry zatwierdzamy przyciskiem OK. Po poprawnym zapisie powinno pojawić się okno przedstawione na rysunku Rys Rys Okno konfiguracji ustawień zapisu. Strona 10 z 28

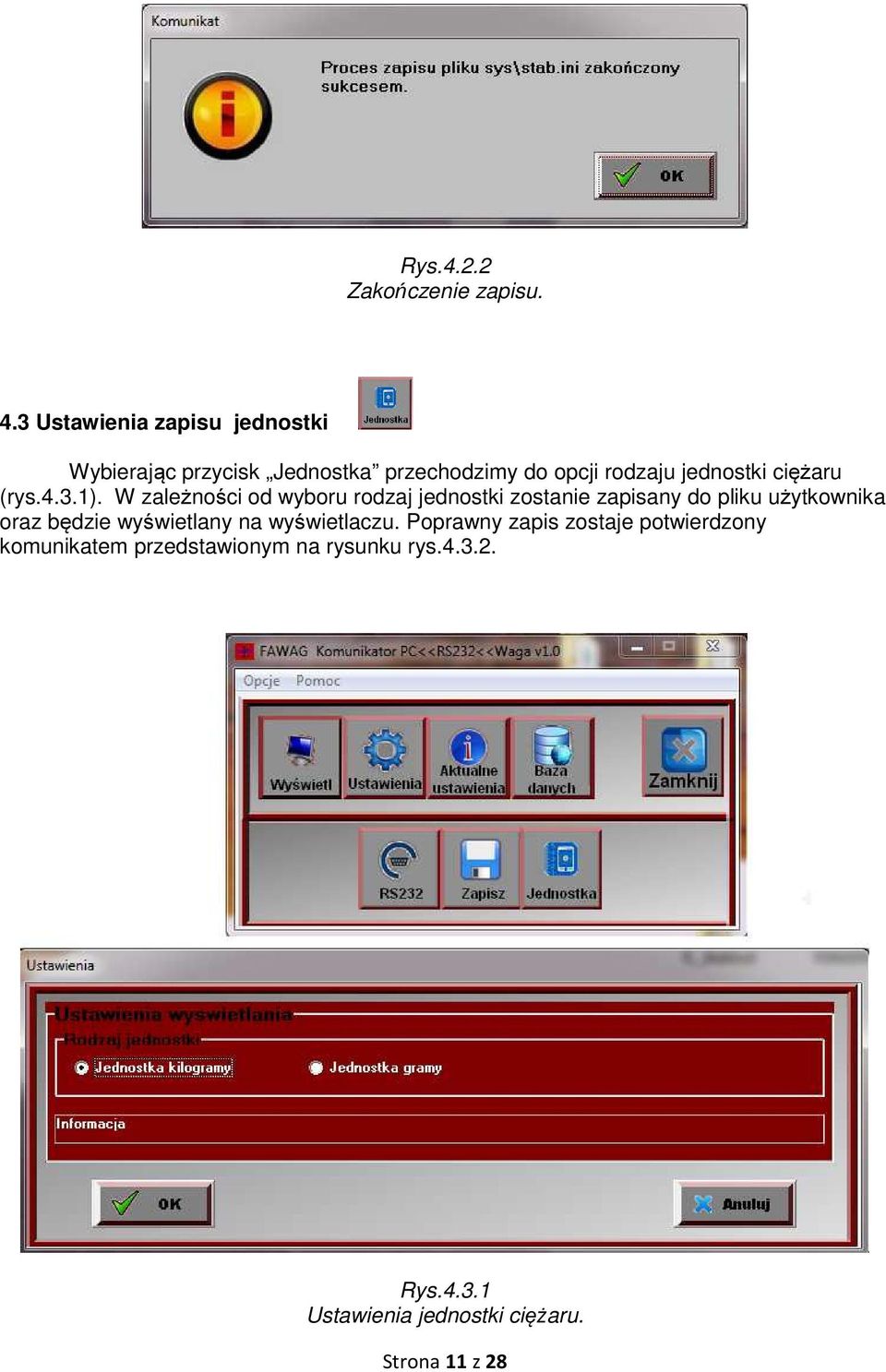

11 Rys Zakończenie zapisu. 4.3 Ustawienia zapisu jednostki Wybierając przycisk Jednostka przechodzimy do opcji rodzaju jednostki ciężaru (rys.4.3.1). W zależności od wyboru rodzaj jednostki zostanie zapisany do pliku użytkownika oraz będzie wyświetlany na wyświetlaczu. Poprawny zapis zostaje potwierdzony komunikatem przedstawionym na rysunku rys Rys Ustawienia jednostki ciężaru. Strona 11 z 28

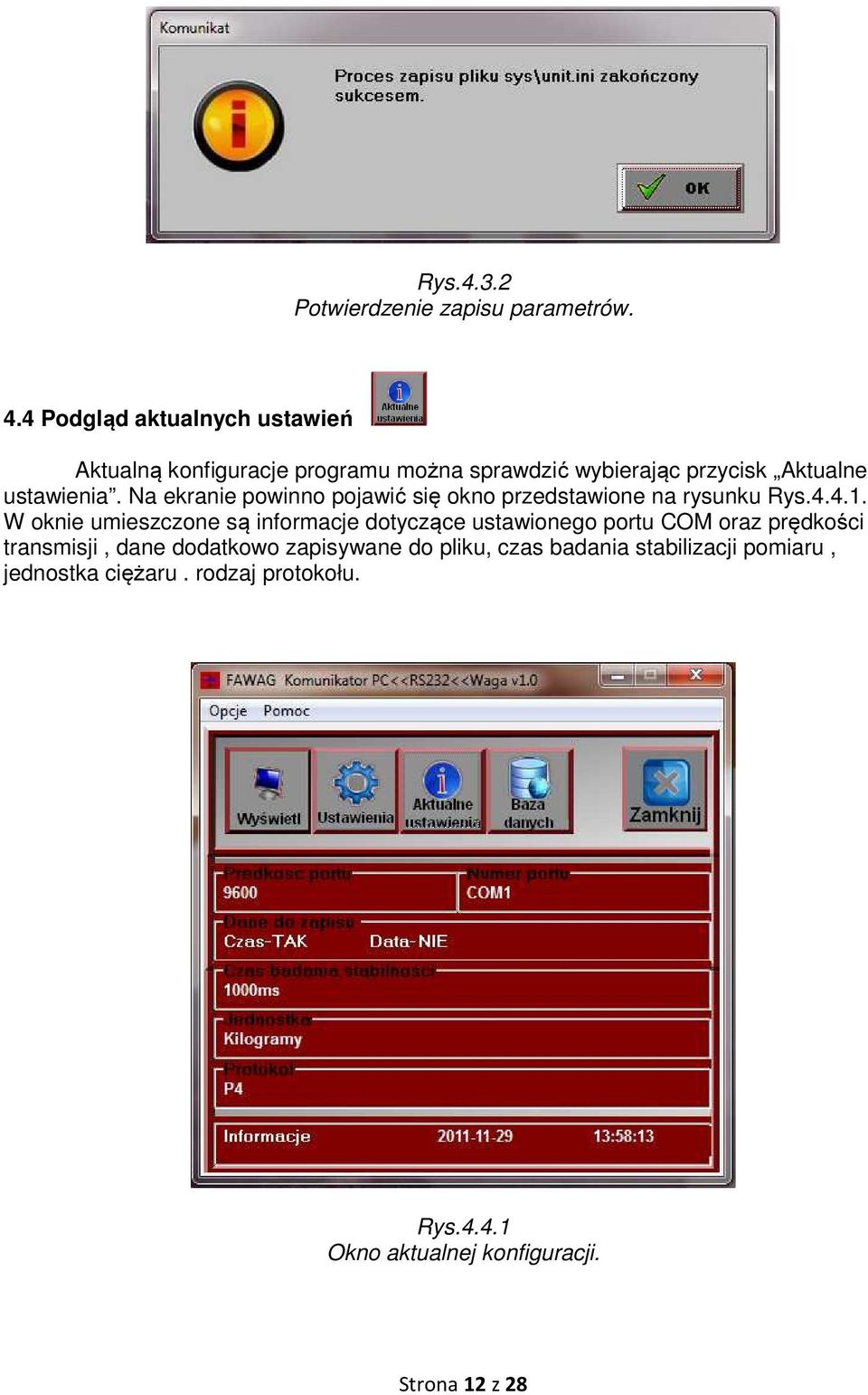

12 Rys Potwierdzenie zapisu parametrów. 4.4 Podgląd aktualnych ustawień Aktualną konfiguracje programu można sprawdzić wybierając przycisk Aktualne ustawienia. Na ekranie powinno pojawić się okno przedstawione na rysunku Rys W oknie umieszczone są informacje dotyczące ustawionego portu COM oraz prędkości transmisji, dane dodatkowo zapisywane do pliku, czas badania stabilizacji pomiaru, jednostka ciężaru. rodzaj protokołu. Rys Okno aktualnej konfiguracji. Strona 12 z 28

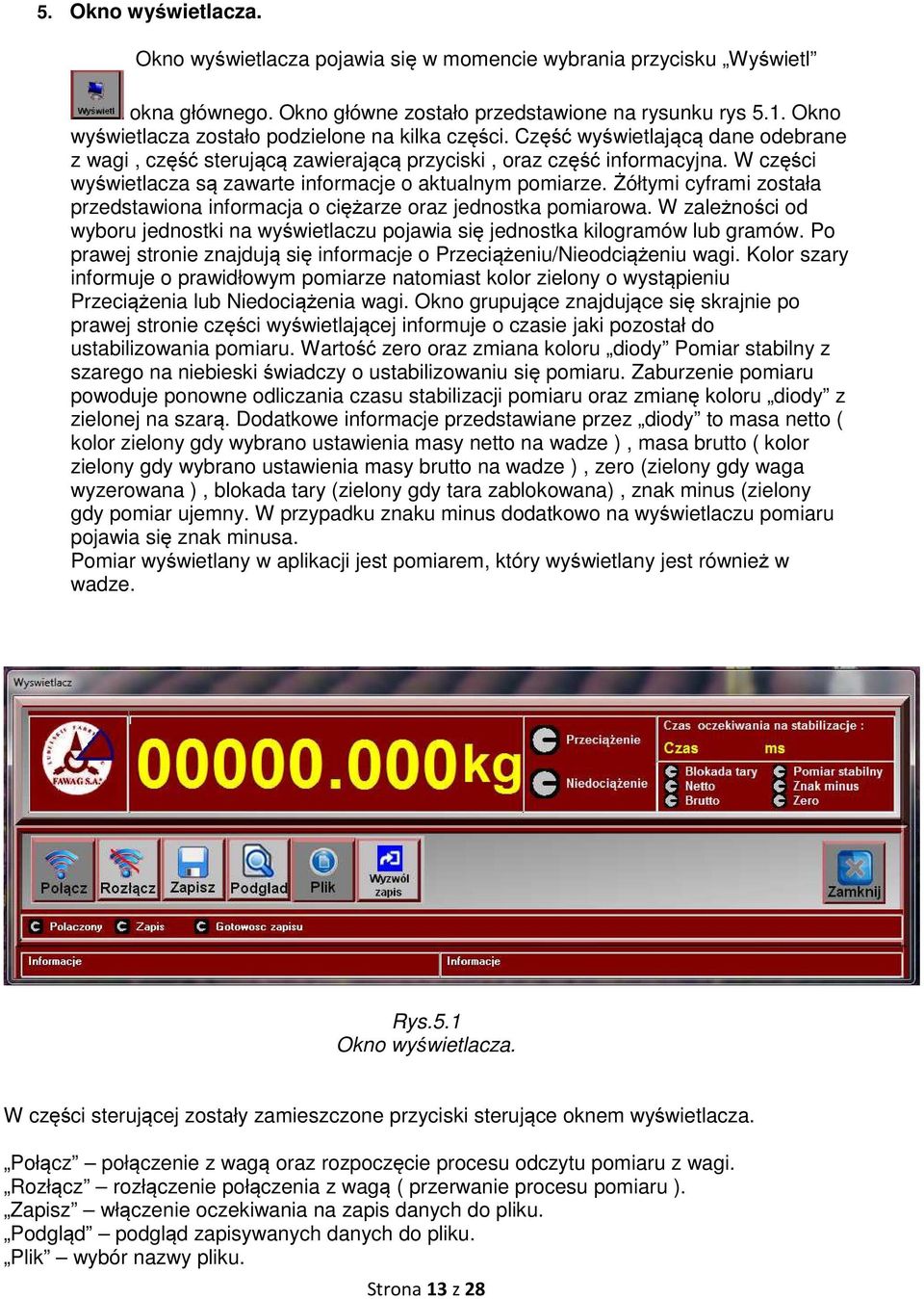

13 5. Okno wyświetlacza. Okno wyświetlacza pojawia się w momencie wybrania przycisku Wyświetl okna głównego. Okno główne zostało przedstawione na rysunku rys 5.1. Okno wyświetlacza zostało podzielone na kilka części. Część wyświetlającą dane odebrane z wagi, część sterującą zawierającą przyciski, oraz część informacyjna. W części wyświetlacza są zawarte informacje o aktualnym pomiarze. Żółtymi cyframi została przedstawiona informacja o ciężarze oraz jednostka pomiarowa. W zależności od wyboru jednostki na wyświetlaczu pojawia się jednostka kilogramów lub gramów. Po prawej stronie znajdują się informacje o Przeciążeniu/Nieodciążeniu wagi. Kolor szary informuje o prawidłowym pomiarze natomiast kolor zielony o wystąpieniu Przeciążenia lub Niedociążenia wagi. Okno grupujące znajdujące się skrajnie po prawej stronie części wyświetlającej informuje o czasie jaki pozostał do ustabilizowania pomiaru. Wartość zero oraz zmiana koloru diody Pomiar stabilny z szarego na niebieski świadczy o ustabilizowaniu się pomiaru. Zaburzenie pomiaru powoduje ponowne odliczania czasu stabilizacji pomiaru oraz zmianę koloru diody z zielonej na szarą. Dodatkowe informacje przedstawiane przez diody to masa netto ( kolor zielony gdy wybrano ustawienia masy netto na wadze ), masa brutto ( kolor zielony gdy wybrano ustawienia masy brutto na wadze ), zero (zielony gdy waga wyzerowana ), blokada tary (zielony gdy tara zablokowana), znak minus (zielony gdy pomiar ujemny. W przypadku znaku minus dodatkowo na wyświetlaczu pomiaru pojawia się znak minusa. Pomiar wyświetlany w aplikacji jest pomiarem, który wyświetlany jest również w wadze. Rys.5.1 Okno wyświetlacza. W części sterującej zostały zamieszczone przyciski sterujące oknem wyświetlacza. Połącz połączenie z wagą oraz rozpoczęcie procesu odczytu pomiaru z wagi. Rozłącz rozłączenie połączenia z wagą ( przerwanie procesu pomiaru ). Zapisz włączenie oczekiwania na zapis danych do pliku. Podgląd podgląd zapisywanych danych do pliku. Plik wybór nazwy pliku. Strona 13 z 28

14 Wyzwól zapis programowe wyzwolenie pojedynczego zapisu. Zamknij zamknięcie okna wyświetlacza. Poniżej przycisków zostały umieszczone diody informujące o zdarzeniach połączenia, zapisu, przygotowania do zapisu. Gdy program jest połączony z wagą (naciśniecie przycisku Połącz ) dioda Połączony zmienia kolor z szarego na zielony a, przycisk Połącz zostaje zablokowany ( zmienia kolor z ciemno szarego na jasnoszary ). Gdy program jest gotowy do zapisu ( został naciśnięty przycisk Zapisz, uprzednio należy wybrać nazwę pliku) dioda Gotowość zapisu zmienia kolor z szarego na zielony. W sytuacji wyzwolenia zapisu ( z wagi lub z programu ) w trakcji zapisywania dioda Zapis zmienia kolor z szarego na zielony. Po uruchomieniu okna wyświetlacza aktywne są trzy przyciski ( kolor przycisków jest ciemno szary) : Połącz, Plik, Zamknij. Pozostałe przyciski ( jasnoszare ) pozostają nieaktywne. 5.1 Połączenie/rozłączenie komunikacji z wagą. W celu nawiązania połączenia z wagą należy wybrać przycisk Połącz. Gdy połączenie jest prawidłowe, w trybie ciągłego nadawania skonfigurowanego na wadze, program powinien odebrać aktualną informacje o pomiarze, dioda Połączony zmieni kolor na zielony, a w skrajnym lewym rogu wyświetlacza zostanie uruchomiona animacja. Przyciski okna głównego staja się nieaktywne z wyjątkiem przycisku Zamknij. Przykładowe okno wyświetlacza w czasie pomiaru zostało przedstawione na rysunku Rys Rys Okno wyświetlacza Połączenie. Przycisk Połącz staje się nieaktywny. Natomiast aktywuje się przycisk Rozłącz. Strona 14 z 28

15 Rys Okno wyświetlacza Niedociążenie. Przykład okna z niedociążeniem został przedstawiony na rysunku Rys Okno pomiaru zostało wypełnione kreskami oraz dioda Niedociążenie zmieniła kolor na zielony. W przypadku przeciążenia sytuacja wygląda analogicznie. Wybierając przycisk Rozłącz rozłączamy komunikacje z wagą, animacja zostaje zatrzymana, dioda połączenia zmienia kolor na szary. 5.2 Ustawienia pliku zapisu danych. Program umożliwia zapis danych do pliku użytkownika oraz pliku bazy danych. W celu zapisania danych do pliku po uruchomieniu okna wyświetlacza i przed nawiązaniem połączenia wybieramy przycisk Plik (Rys.5.2.2). Zostaje otwarte okno zapisu do pliku. Wybieramy ścieżkę zapisu, wpisujemy nazwę pliku oraz rozszerzenie. Dostępne są cztery typy plików zapisu. Plik tekstowy (.txt), plik Excela (.xls), plik Worda (.doc), plik danych (.dat). Wybór pliku zatwierdzamy przyciskiem Zapisz. W momencie zapisu nazwy pliku przyciski Zapisz, Podgląd, Wyzwól zapis zostają aktywowane. Oprócz zapisu danych do pliku do dyspozycji jest również zrzut pomiaru do schowka systemowego z opcją wklejenia do dowolnego pliku. Aby wykonać zrzut pomiaru należy kliknąć raz na okno w którym jest wyświetlany pomiar ( kursor myszki zmieni kształt ze strzałki na krzyżyk, a pomiar zostaje skopiowany do schowka ), a następnie wywołując opcje Wklej wkleić do dowolnego dokumentu. Ponowne klikniecie kasuje schowek systemowy, a kursor powraca do poprzedniego kształtu (strzałka). Procedura postepowania została przedstawiona na rysunkach Rys a-c. Strona 15 z 28

16 Rys a Zrzut do schowka. Rys b Wklejanie ze schowka. Rys c Wklejanie ze schowka. Strona 16 z 28

17 Rys Zapis pliku. 5.3 Tryby zapisu danych. Program umożliwia dwa tryby zapisu danych do pliku : tryb wyzwolenia z programu oraz tryb wyzwolenia z wagi. Do trybu wyzwolenia z programu służy przycisk Wyzwól zapis. Wciskajac przycisk Wyzwól zapis (jeżeli aktywny) oraz po ustabilizowaniu pomiaru po czasie ustalonym przez użytkownika (patrz rozdział ustawienia zapisu 4c) nastepuje zapis do wcześniej wybranego pliku. Zapis jest możliwy w momencie ustawienia gotowości zapisu przyciskiem Zapisz ( dioda Gotowość zapisu powinna być zielona). Dane dodatkowe które zostaną zapisane do pliku (czas i data) są określane przez użytkownika (patrz rozdział ustawienia zapisu 4.2). Tryb wyzwolenia z programu jest aktywny TYLKO w trybie transmisji ciagłej ustawionej w wadze ( transmisja S c ). Tryb wyzwolenia z wagi jest wywolywany przyciskiem wyzwolenia nadawania w wadze. Tryb wyzwolenia z wagi jest aktywny TYLKO w trybie transmisji ręcznej ustawionej w wadze ( transmisja S r ). Przycisk Wyzwól zapis zostaje nieaktywny w momencie nawiazania połączenia z wagą ( przycisk Połącz ). Pomiar wyzwalany z wagi jest uznawany jako stabilny. Strona 17 z 28

18 5.4. Podglad zapisywanych danych do pliku. W programie występuje możliwość podglądu zapisywanych danych do pliku. Wybierajac przycisk Podglad okno wyświetlacza rozszerza się ukazujac tabele danych zapisywanych do pliku( Rys.5.4.1) Rys Podgląd danych zapisywanych do pliku. W tabeli umieszczone są informacje: liczba porządkowa, data pomiaru, czas pomiaru, waga netto,waga brutto oraz uwagi. Zapis daty pomiaru oraz czasu pomiaru są zależne od użytkownika. Brak wartości oznacza niewybranie tych parametrów. Oznaczenie w tytule X np. DATA(X) oznacza brak wartości co jest widoczne w 6 pomiarze. Waga netto oraz waga brutto są zależne od ustawień na wadze. Do każdego pomiaru można wstawić komentarz. Do tego celu służy ostatnia kolumna UWAGI. W celu wpisania komentarza należy w wybraną komórkę kliknąć lewym przyciskiem myszy po czym pojawi się okno edycji komórki.(rys.5.4.2). Strona 18 z 28

19 Rys Okno edycji komórki. W pole Podaj treść uwagi wpisujemy komentarz o raz zatwierdzamy przyciskiem OK. W wybranej komórce pojawi się komentarz (Rys.5.4.3). Rys Edycja komórki komentarza. Strona 19 z 28

20 Komentarze zostają zapisane do pliku użytkownika oraz pliku bazy danych. Maksymalna długość komentarza 50 znaków. 6. Okno bazy danych Baza danych programu zawiera informacje o danych zapisywanych do plików użytkownika. Aby otworzyć bazę danych należy w oknie głównym programu wybrać przycisk Baza danych. Otworzy się okno przedstawione na rysunku Rys.6.1. Okno bazy danych zawiera cztery przyciski: Rys.6.1 Okno bazy danych. Szukaj wyszukiwanie plików bazy danych. Informacje informacje o plikach bazy danych. Zatwierdź zmiany zatwierdzanie wprowadzonych zmian w pliku bazy danych. Zamknij zamknięcie okna bazy danych. W bazie danych zawarte są informacje: data pomiaru zawarta w nazwie pliku bazy danych, czas danego pomiaru, waga netto, waga brutto, uwagi. Parametry czas i data są zapisywane do pliku bazy danych zawsze mimo niewybrania danej opcji przez użytkownika. Strona 20 z 28

21 6.1. Wyszukiwanie plików bazy danych. W celu odszukania plików bazy danych należy wybrać przycisk Szukaj. Jeżeli pliki bazy danych istnieją zostaną przedstawione w oknie Nazwa bazy danych. Rysunek Rys przedstawia sytuacje po wykonaniu szukania plików bazodanowych. Rys Przeszukiwanie bazy danych. W celu otwarcia danego pliku bazy danych należy kliknąć w wybrany plik lewym przyciskiem myszy. Pojawi się komunikat o ładowaniu danych do tabeli. (Rys.6.1.2). Aby uzyskać informacje o pliku bazy danych należy wybrać przycisk Informacje co spowoduje rozszerzenie okna i przedstawienie informacji o liczbie plików bazy danych oraz o rozmiarze załadowanego pliku. Strona 21 z 28

22 Rys Ładowanie danych Edycja bazy danych. Bazę danych można edytować. Każda komórka może zostać edytowana oprócz daty wykonania pomiaru tzn. nazwy pliku bazy danych. W celu edytowania danej komórki należy dwukronie kliknąć lewym przyciskiem myszy na wybraną komórkę. Edycja czasu pomiaru: Klikając dwukrotnie w dowolną komórkę kolumny CZAS powinno pojawić się okno edycji wybranej komórki.(rys ). Okno umożliwia edycje godzin, minut i sekund. Można podawać tylko dozwolone znaki (cyfry 0-9, spacja, delete, backspace). Poprawny format zapisu HH:MM:SS. Zmianę zatwierdzamy przyciskiem OK. W wybranej rubryce powinna pojawić się inna wartość czasu. Strona 22 z 28

23 Rys Edycja czasu w bazie danych. Rys Zatwierdzenie edycji czasu w bazie danych. Strona 23 z 28

24 Edycja wagi netto, brutto: Klikając dwukrotnie w dowolną komórkę kolumny WAGA NETTO / WAGA BRUTTO powinno pojawić się okno edycji wybranej komórki.(rys ). Okno umożliwia edycje wartości dziesiętnych oraz jednostek wraz ze znakiem minus i jednostką pomiarową. Można podawać tylko dozwolone znaki (cyfry 0-9, spacja, delete, backspace). Zmianę zatwierdzamy przyciskiem OK. W wybranej rubryce powinna pojawić się inna wartość wagi. Rys Edycja wagi netto/brutto. Po zatwierdzeniu przyciskiem OK zmiany zostają wprowadzone do komórki. (Rys ). Strona 24 z 28

25 Rys Zatwierdzenie edycji wagi netto/brutto. Edycja komentarza: Klikając dwukrotnie w dowolną komórkę kolumny UWAGI powinno pojawić się okno edycji wybranej komórki.(rys ). Okno umożliwia edycje komentarza do wybranego pomiaru. Zmianę zatwierdzamy przyciskiem OK. W wybranej rubryce powinna pojawić się inna wartość komentarza. Strona 25 z 28

26 Rys Edycja komentarza. Po zatwierdzeniu zmian nowa treść uwagi powinna pojawić się w komórce. (Rys ) Rys Edycja komentarza. Strona 26 z 28

27 W celu zapisania zmian do danego pliku bazy danych należy wybrać przycisk Zatwierdz zmiany. 7. Komunikaty błędów. Rys.7.1 Odwołanie do nieistniejącej komórki pamięci. Jeżeli problem występuje podczas uruchamiania aplikacji oznacza to brak plików konfiguracyjnych( base.ini, confini.ini, unit.ini ). Należy zainstalować ponownie aplikację. Rys.7.2 Brak wymienionego pliku konfiguracyjnego. Błąd występujący podczas pracy programu. Informuje o braku dostępu do określonego pliku konfiguracyjnego. Jeżeli problem powtarza się należy przeinstalować oprogramowanie. Strona 27 z 28

28 Rys.7.3 Niewłaściwy port COM Błędny port COM określony w ustawieniach lub port jest aktualnie używany przez inną aplikację. Jeżeli port COM istnieje w komputerze komunikat o błędzie może nie wystąpić mimo niepodłączonego urządzenia. Rys.7.4 Niewłaściwy plik bazy danych Wybrano plik bazy danych który nie istnieje lub nastąpił problem z odczytem pliku (plik aktualnie używane w innym procesie). W przypadku błędnego odczytu należy spróbować ponownie. Strona 28 z 28
