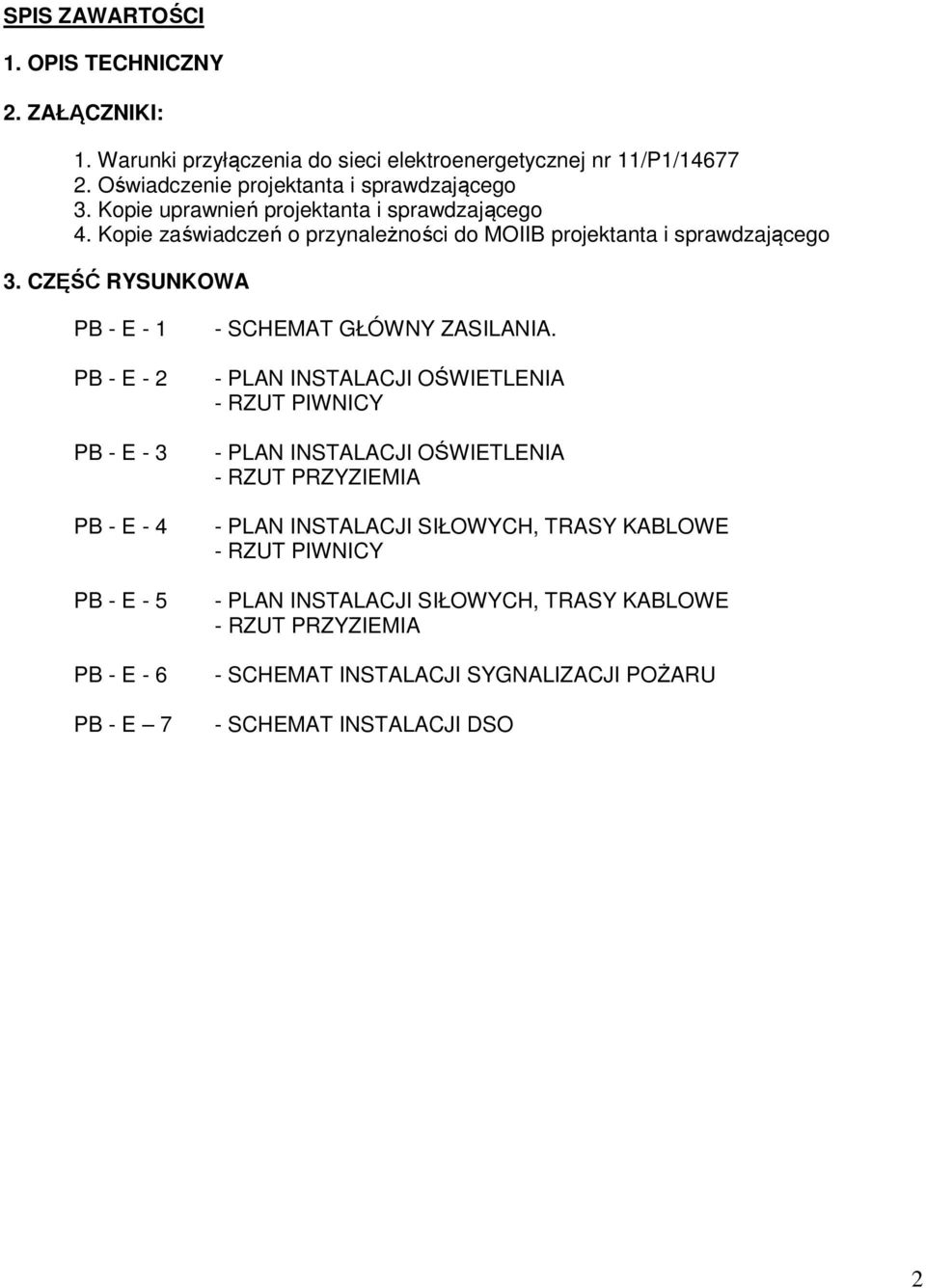

1 SPIS ZAWARTOŚCI 1. OPIS TECHNICZNY 2. ZAŁĄCZNIKI: 1. Warunki przyłączenia do sieci elektroenergetycznej nr 11/P1/ Oświadczenie projektanta i sprawdzającego 3. Kopie uprawnień projektanta i sprawdzającego 4. Kopie zaświadczeń o przynależności do MOIIB projektanta i sprawdzającego 3. CZĘŚĆ RYSUNKOWA PB - E - 1 PB - E - 2 PB - E - 3 PB - E - 4 PB - E - 5 PB - E - 6 PB - E 7 - SCHEMAT GŁÓWNY ZASILANIA. - PLAN INSTALACJI OŚWIETLENIA - RZUT PIWNICY - PLAN INSTALACJI OŚWIETLENIA - RZUT PRZYZIEMIA - PLAN INSTALACJI SIŁOWYCH, TRASY KABLOWE - RZUT PIWNICY - PLAN INSTALACJI SIŁOWYCH, TRASY KABLOWE - RZUT PRZYZIEMIA - SCHEMAT INSTALACJI SYGNALIZACJI POŻARU - SCHEMAT INSTALACJI DSO 2

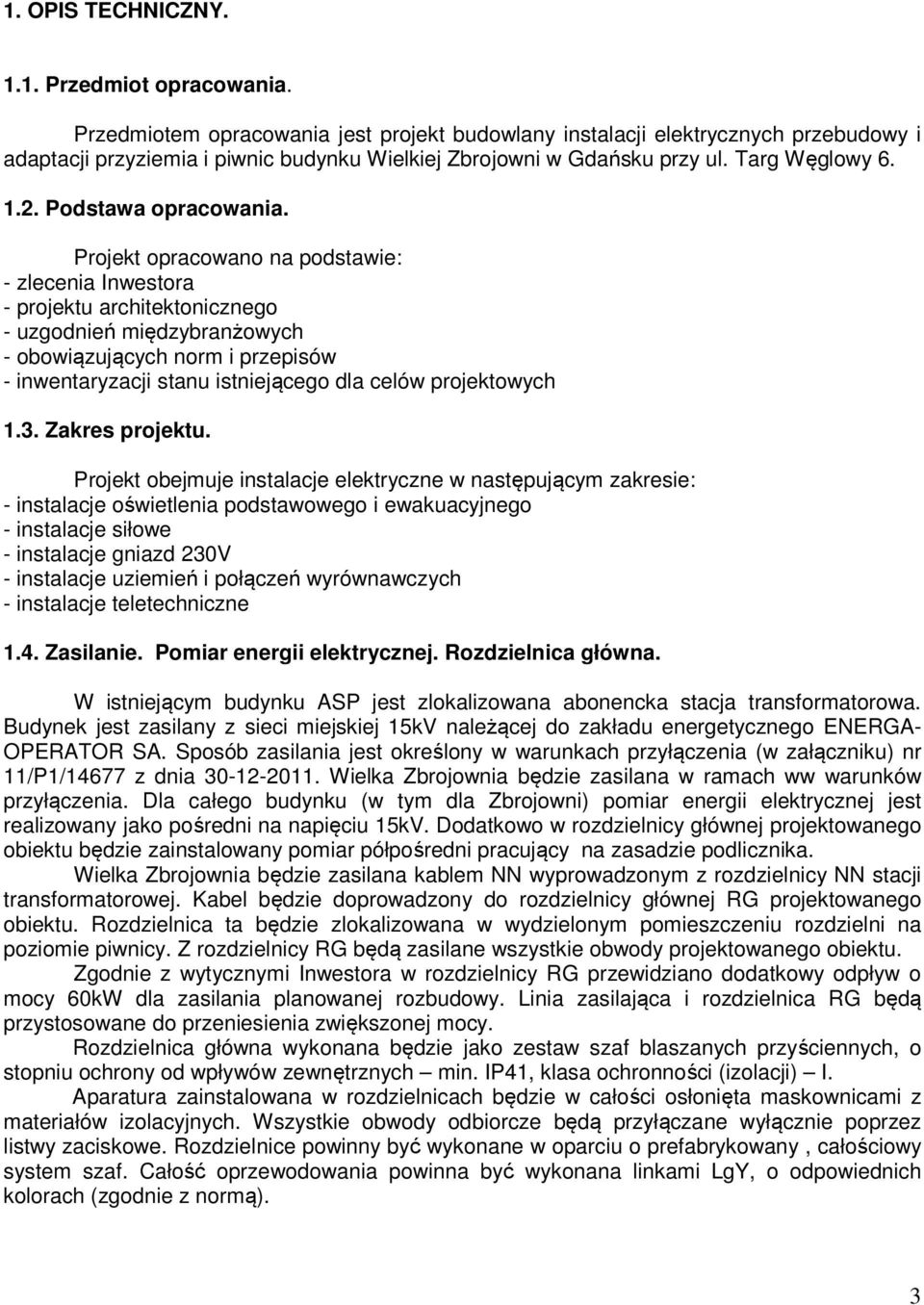

2 1. OPIS TECHNICZNY Przedmiot opracowania. Przedmiotem opracowania jest projekt budowlany instalacji elektrycznych przebudowy i adaptacji przyziemia i piwnic budynku Wielkiej Zbrojowni w Gdańsku przy ul. Targ Węglowy Podstawa opracowania. Projekt opracowano na podstawie: - zlecenia Inwestora - projektu architektonicznego - uzgodnień międzybranżowych - obowiązujących norm i przepisów - inwentaryzacji stanu istniejącego dla celów projektowych 1.3. Zakres projektu. Projekt obejmuje instalacje elektryczne w następującym zakresie: - instalacje oświetlenia podstawowego i ewakuacyjnego - instalacje siłowe - instalacje gniazd 230V - instalacje uziemień i połączeń wyrównawczych - instalacje teletechniczne 1.4. Zasilanie. Pomiar energii elektrycznej. Rozdzielnica główna. W istniejącym budynku ASP jest zlokalizowana abonencka stacja transformatorowa. Budynek jest zasilany z sieci miejskiej 15kV należącej do zakładu energetycznego ENERGA- OPERATOR SA. Sposób zasilania jest określony w warunkach przyłączenia (w załączniku) nr 11/P1/14677 z dnia Wielka Zbrojownia będzie zasilana w ramach ww warunków przyłączenia. Dla całego budynku (w tym dla Zbrojowni) pomiar energii elektrycznej jest realizowany jako pośredni na napięciu 15kV. Dodatkowo w rozdzielnicy głównej projektowanego obiektu będzie zainstalowany pomiar półpośredni pracujący na zasadzie podlicznika. Wielka Zbrojownia będzie zasilana kablem NN wyprowadzonym z rozdzielnicy NN stacji transformatorowej. Kabel będzie doprowadzony do rozdzielnicy głównej RG projektowanego obiektu. Rozdzielnica ta będzie zlokalizowana w wydzielonym pomieszczeniu rozdzielni na poziomie piwnicy. Z rozdzielnicy RG będą zasilane wszystkie obwody projektowanego obiektu. Zgodnie z wytycznymi Inwestora w rozdzielnicy RG przewidziano dodatkowy odpływ o mocy 60kW dla zasilania planowanej rozbudowy. Linia zasilająca i rozdzielnica RG będą przystosowane do przeniesienia zwiększonej mocy. Rozdzielnica główna wykonana będzie jako zestaw szaf blaszanych przyściennych, o stopniu ochrony od wpływów zewnętrznych min. IP41, klasa ochronności (izolacji) I. Aparatura zainstalowana w rozdzielnicach będzie w całości osłonięta maskownicami z materiałów izolacyjnych. Wszystkie obwody odbiorcze będą przyłączane wyłącznie poprzez listwy zaciskowe. Rozdzielnice powinny być wykonane w oparciu o prefabrykowany, całościowy system szaf. Całość oprzewodowania powinna być wykonana linkami LgY, o odpowiednich kolorach (zgodnie z normą). 3

3 Rozdzielnica będzie wyposażona w rozłącznik z wyzwalaczem nadnapięciowym. Rozłącznik będzie wyłączał dopływ prądu do wszystkich odbiorników, za wyjątkiem tych, dla których jest wymagana praca w czasie pożaru. Wyzwalacz będzie uruchamiany przyciskiem zwiernym (w obudowie z szybką) zlokalizowanym w recepcji na poziomie przyziemia, przy wejściu głównym do budynku. Przycisk należy odpowiednio oznakować jako główny wyłącznik prądu. Z przed głównego wyłącznika prądu będą zasilane odbiory pracujące w czasie pożaru. W szczególności są to następujące odbiorniki: - centrala sygnalizacji pożaru - zasilacze klap pożarowych - szafy systemu DSO Układanie przewodów i kabli. Wszystkie obwody nie pracujące w czasie pożaru będą wykonane przewodami typu YDY (znamionowe napięcie izolacji - 750V), oraz kablami typu YKY i YKXS (znamionowe napięcie izolacji 1kV). Obwody pracujące w czasie pożaru będą wykonane przewodami typu HDGs E90 (750 V) oraz kablami typu NHXH E90 (1 kv). Przewody i kable prowadzone będą w następujący sposób: - w korytkach kablowych lub na drabinkach w ciągach poziomych na poziomie piwnic tylko w miejscach pokazanych na rysunku - w kanałach podłogowych rozprowadzenie do gniazd montowanych w kasetach podłogowych - w rurach instalacyjnych n/t - do pojedynczych odbiorników w pomieszczeniach technicznych - pod tynkiem podejścia do pojedynczych odbiorników na tynkowanych ścianach minimalna warstwa tynku nad przewodami wynosi 0,5cm. Instalacje podtynkowe należy układać w warstwie tynku bez bruzdowania powierzchni ceramicznych struktury oryginalnych ścian, lub w fugach między cegłami bez bruzdowania cegieł. Instalacje pracujące w czasie pożaru zasilane będą tzw. zespołami kablowymi (kabel z systemem zamocowań) o odporności ogniowej E 90. Dla rozprowadzenia instalacji w podłodze będą stosowany system kanałów podłogowych. Zastosowane będą kanały z wydzielonym przedziałem dla prowadzenia instalacji teletechnicznych. W ramach systemu, dla montażu osprzętu, zastosowane będą kasety podłogowe o wytrzymałości 500kG i o stopniu ochrony od wpływów zewnętrznych IP Instalacja oświetleniowa Oświetlenie podstawowe. Podstawowe oświetlenie pomieszczeń będzie realizowane oprawami wg legendy na planach instalacji oświetleniowej. Dla sterowania oświetleniem zastosowany będzie cyfrowy system DALI. Podstawowym elementem systemu jest centralny sterownik zamontowany w rozdzielnicy głównej. Sterowanie systemem odbywa się za pomocą lokalnych sterowników i kontrolerów montowanych w pomieszczeniach. Wszystkie elementy systemu połączone są z centralnym sterownikiem magistralą sterowniczą. W systemie DALI każda oprawa i każdy element sterujący mają swoje indywidualne adresy. Pozwala to na bardzo elastyczne konfigurowanie stref oświetlenia i scen świetlnych, a także na rozbudowę systemu. Po wykonaniu instalacji, przed programowaniem, należy z użytkownikiem/inwestorem ustalić jej konfigurację. 4

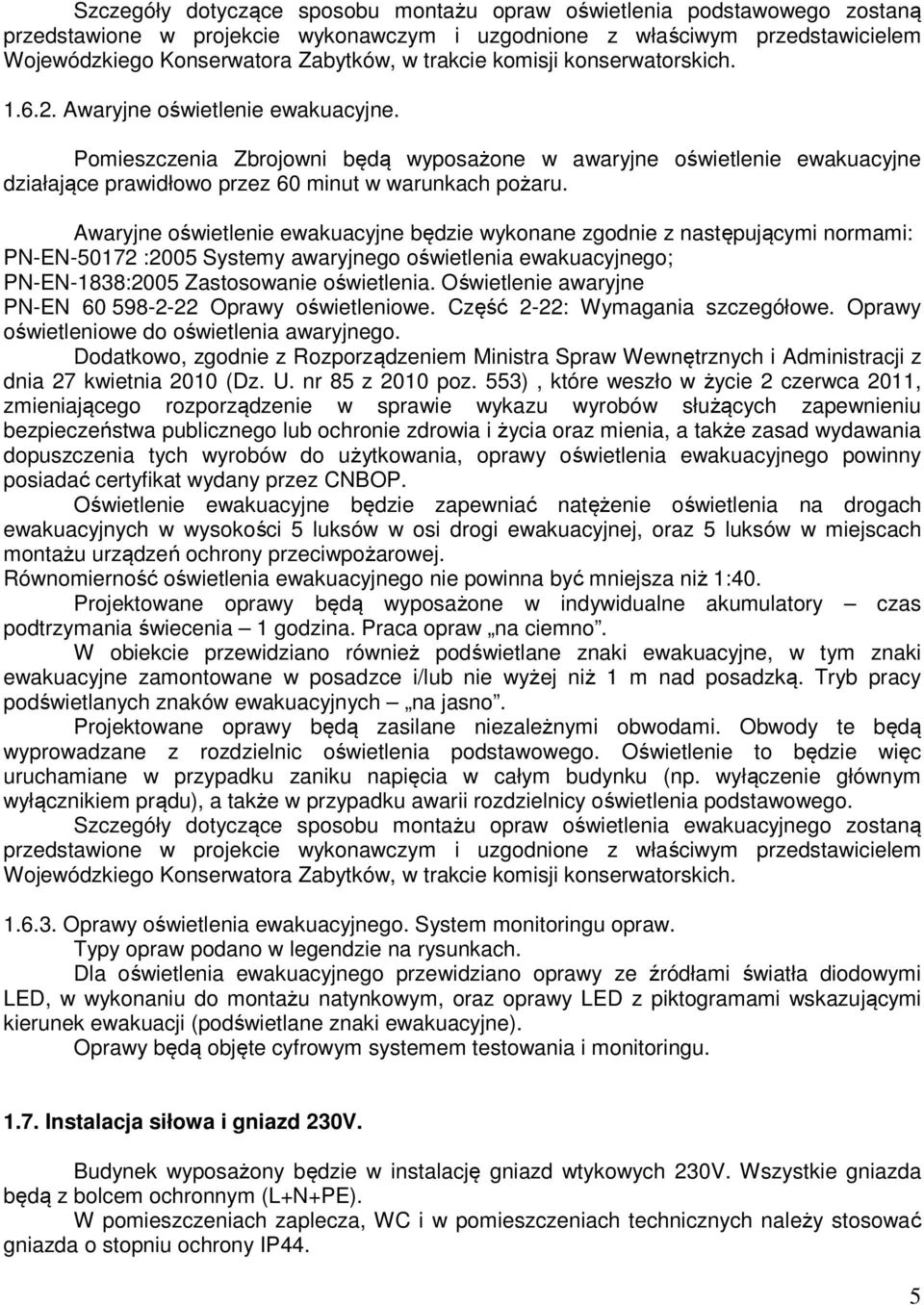

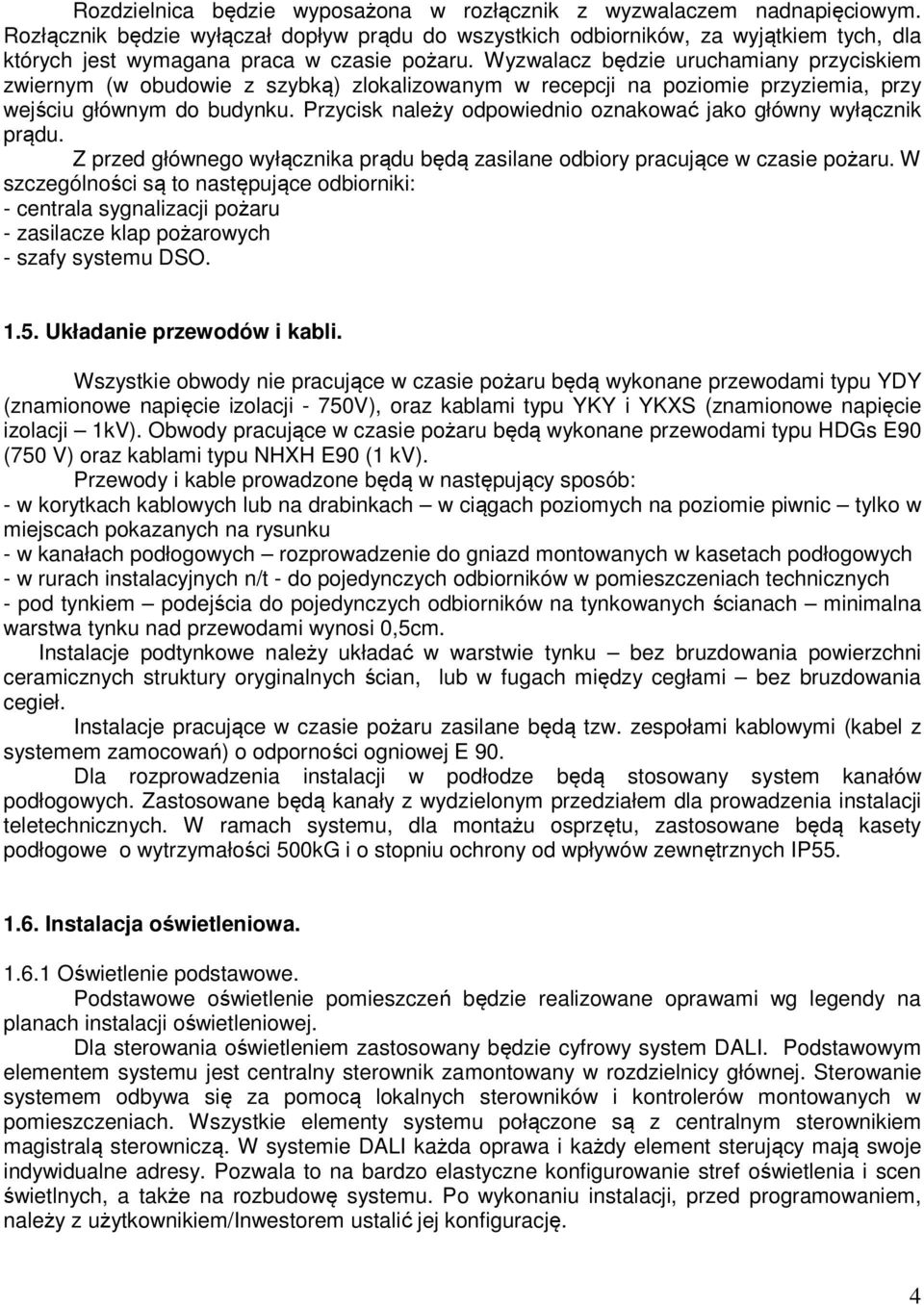

4 Szczegóły dotyczące sposobu montażu opraw oświetlenia podstawowego zostaną przedstawione w projekcie wykonawczym i uzgodnione z właściwym przedstawicielem Wojewódzkiego Konserwatora Zabytków, w trakcie komisji konserwatorskich Awaryjne oświetlenie ewakuacyjne. Pomieszczenia Zbrojowni będą wyposażone w awaryjne oświetlenie ewakuacyjne działające prawidłowo przez 60 minut w warunkach pożaru. Awaryjne oświetlenie ewakuacyjne będzie wykonane zgodnie z następującymi normami: PN-EN :2005 Systemy awaryjnego oświetlenia ewakuacyjnego; PN-EN-1838:2005 Zastosowanie oświetlenia. Oświetlenie awaryjne PN-EN Oprawy oświetleniowe. Część 2-22: Wymagania szczegółowe. Oprawy oświetleniowe do oświetlenia awaryjnego. Dodatkowo, zgodnie z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 27 kwietnia 2010 (Dz. U. nr 85 z 2010 poz. 553), które weszło w życie 2 czerwca 2011, zmieniającego rozporządzenie w sprawie wykazu wyrobów służących zapewnieniu bezpieczeństwa publicznego lub ochronie zdrowia i życia oraz mienia, a także zasad wydawania dopuszczenia tych wyrobów do użytkowania, oprawy oświetlenia ewakuacyjnego powinny posiadać certyfikat wydany przez CNBOP. Oświetlenie ewakuacyjne będzie zapewniać natężenie oświetlenia na drogach ewakuacyjnych w wysokości 5 luksów w osi drogi ewakuacyjnej, oraz 5 luksów w miejscach montażu urządzeń ochrony przeciwpożarowej. Równomierność oświetlenia ewakuacyjnego nie powinna być mniejsza niż 1:40. Projektowane oprawy będą wyposażone w indywidualne akumulatory czas podtrzymania świecenia 1 godzina. Praca opraw na ciemno. W obiekcie przewidziano również podświetlane znaki ewakuacyjne, w tym znaki ewakuacyjne zamontowane w posadzce i/lub nie wyżej niż 1 m nad posadzką. Tryb pracy podświetlanych znaków ewakuacyjnych na jasno. Projektowane oprawy będą zasilane niezależnymi obwodami. Obwody te będą wyprowadzane z rozdzielnic oświetlenia podstawowego. Oświetlenie to będzie więc uruchamiane w przypadku zaniku napięcia w całym budynku (np. wyłączenie głównym wyłącznikiem prądu), a także w przypadku awarii rozdzielnicy oświetlenia podstawowego. Szczegóły dotyczące sposobu montażu opraw oświetlenia ewakuacyjnego zostaną przedstawione w projekcie wykonawczym i uzgodnione z właściwym przedstawicielem Wojewódzkiego Konserwatora Zabytków, w trakcie komisji konserwatorskich Oprawy oświetlenia ewakuacyjnego. System monitoringu opraw. Typy opraw podano w legendzie na rysunkach. Dla oświetlenia ewakuacyjnego przewidziano oprawy ze źródłami światła diodowymi LED, w wykonaniu do montażu natynkowym, oraz oprawy LED z piktogramami wskazującymi kierunek ewakuacji (podświetlane znaki ewakuacyjne). Oprawy będą objęte cyfrowym systemem testowania i monitoringu Instalacja siłowa i gniazd 230V. Budynek wyposażony będzie w instalację gniazd wtykowych 230V. Wszystkie gniazda będą z bolcem ochronnym (L+N+PE). W pomieszczeniach zaplecza, WC i w pomieszczeniach technicznych należy stosować gniazda o stopniu ochrony IP44. 5

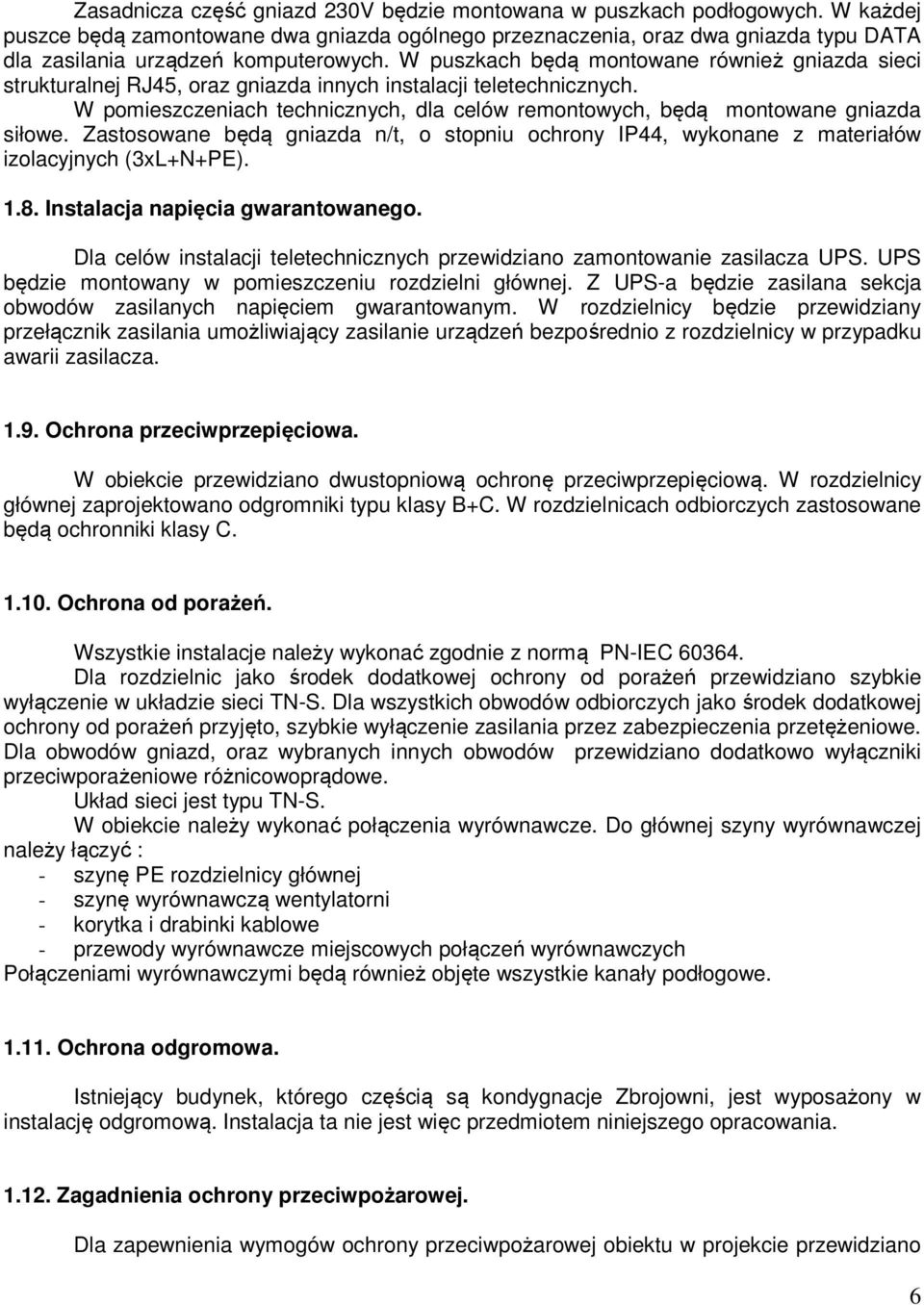

5 Zasadnicza część gniazd 230V będzie montowana w puszkach podłogowych. W każdej puszce będą zamontowane dwa gniazda ogólnego przeznaczenia, oraz dwa gniazda typu DATA dla zasilania urządzeń komputerowych. W puszkach będą montowane również gniazda sieci strukturalnej RJ45, oraz gniazda innych instalacji teletechnicznych. W pomieszczeniach technicznych, dla celów remontowych, będą montowane gniazda siłowe. Zastosowane będą gniazda n/t, o stopniu ochrony IP44, wykonane z materiałów izolacyjnych (3xL+N+PE) Instalacja napięcia gwarantowanego. Dla celów instalacji teletechnicznych przewidziano zamontowanie zasilacza UPS. UPS będzie montowany w pomieszczeniu rozdzielni głównej. Z UPS-a będzie zasilana sekcja obwodów zasilanych napięciem gwarantowanym. W rozdzielnicy będzie przewidziany przełącznik zasilania umożliwiający zasilanie urządzeń bezpośrednio z rozdzielnicy w przypadku awarii zasilacza Ochrona przeciwprzepięciowa. W obiekcie przewidziano dwustopniową ochronę przeciwprzepięciową. W rozdzielnicy głównej zaprojektowano odgromniki typu klasy B+C. W rozdzielnicach odbiorczych zastosowane będą ochronniki klasy C Ochrona od porażeń. Wszystkie instalacje należy wykonać zgodnie z normą PN-IEC Dla rozdzielnic jako środek dodatkowej ochrony od porażeń przewidziano szybkie wyłączenie w układzie sieci TN-S. Dla wszystkich obwodów odbiorczych jako środek dodatkowej ochrony od porażeń przyjęto, szybkie wyłączenie zasilania przez zabezpieczenia przetężeniowe. Dla obwodów gniazd, oraz wybranych innych obwodów przewidziano dodatkowo wyłączniki przeciwporażeniowe różnicowoprądowe. Układ sieci jest typu TN-S. W obiekcie należy wykonać połączenia wyrównawcze. Do głównej szyny wyrównawczej należy łączyć : - szynę PE rozdzielnicy głównej - szynę wyrównawczą wentylatorni - korytka i drabinki kablowe - przewody wyrównawcze miejscowych połączeń wyrównawczych Połączeniami wyrównawczymi będą również objęte wszystkie kanały podłogowe Ochrona odgromowa. Istniejący budynek, którego częścią są kondygnacje Zbrojowni, jest wyposażony w instalację odgromową. Instalacja ta nie jest więc przedmiotem niniejszego opracowania Zagadnienia ochrony przeciwpożarowej. Dla zapewnienia wymogów ochrony przeciwpożarowej obiektu w projekcie przewidziano 6

6 następujące rozwiązania techniczne: 1. Główny wyłącznik prądu. Obiekt będzie wyposażony w główny wyłącznik prądu. Główny wyłącznik prądu jest opisany w punkcie 1.4. opisu 2. Przejścia kabli i przewodów przez oddzielenia przeciwpożarowe. Wszystkie przejścia kabli i przewodów przez oddzielenia pożarowe będą uszczelniane atestowanymi masami ognioodpornymi do klasy odporności tych oddzieleń. 3. Oświetlenie ewakuacyjne. Dla zapewnienia bezpiecznej ewakuacji ludzi w czasie zagrożenia pożarowego w obiekcie przewidziano instalację awaryjengo oświetlenia ewakuacyjnego. Instalację opisano w punkcie 1.6.2,3 opisu. 4. Instalacja odgromowa. Obiekt jest wyposażony w instalację odgromową. 5. Instalacja sygnalizacji pożaru. Obiekt będzie wyposażony w instalację sygnalizacji pożaru. Instalacje opisano w punkcie Instalacja DSO. Obiekt będzie wyposażony w instalację DSO. Instalacje opisano w punkcie Obliczenia techniczne Bilans mocy. Bilans mocy dla projektowanej Zbrojowni i analiza obciążenia obiektów ASP. Zbrojownia. Bilans mocy. Lp Odbiornik Ilość [szt.] Pi [kw] kz Ps [kw] 1 centrala wentylacyjna N1W1 1 8,5 0,85 7,2 2 centrala wentylacyjna N2W2 1 8,5 0,85 7,2 3 kurtyna powietrzna 4 23,5 0,5 47,0 4 termy elektryczna 1 3 0,8 2,4 5 oświetlenie ,9 27,0 6 gniazda 200 0,2 0, windy 2 9 0,5 9 8 teletechnika ,6 6,0 9 węzeł cieplny 1 3 0,8 2,4 10 komputery 10 0,3 0,6 1,8 11 rezerwa , Razem suma Ps 144,0 Dla pozycji 1-11 zastosowano kj=0,9 Moc zapotrzebowana obiektu: Pz=144,0x0,9=129,60 Przyjęto Pz=130,0 kw 7

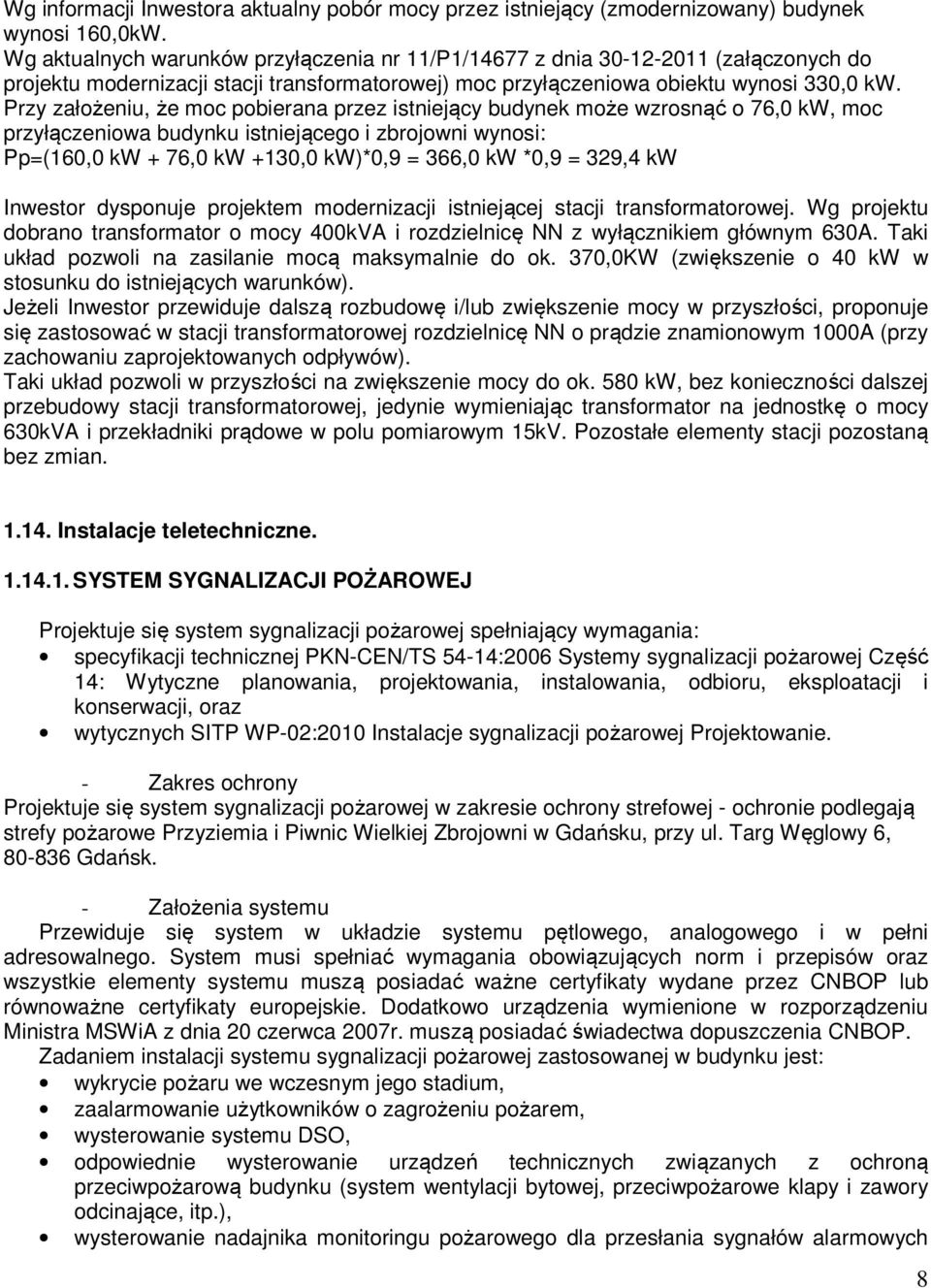

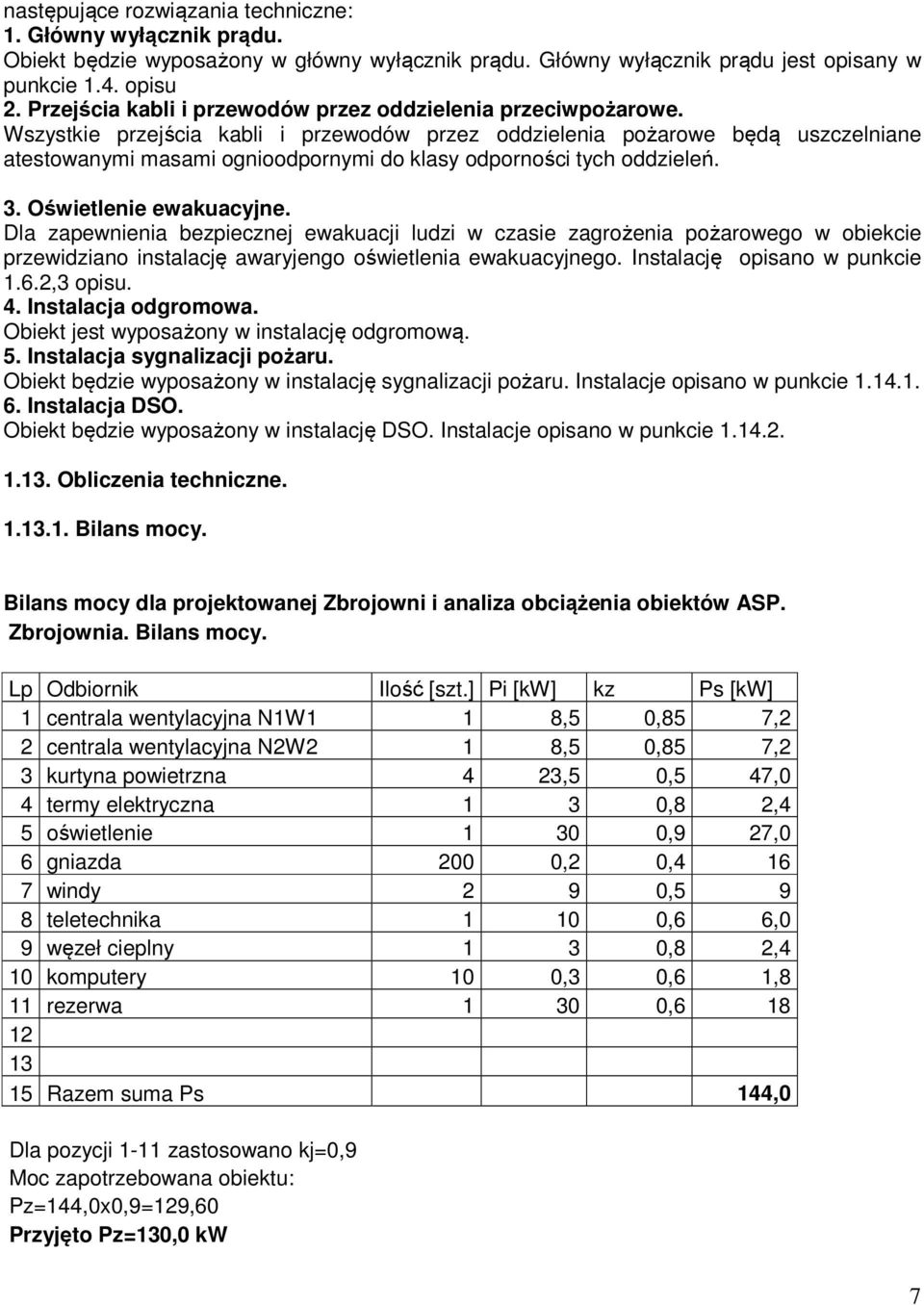

7 Wg informacji Inwestora aktualny pobór mocy przez istniejący (zmodernizowany) budynek wynosi 160,0kW. Wg aktualnych warunków przyłączenia nr 11/P1/14677 z dnia (załączonych do projektu modernizacji stacji transformatorowej) moc przyłączeniowa obiektu wynosi 330,0 kw. Przy założeniu, że moc pobierana przez istniejący budynek może wzrosnąć o 76,0 kw, moc przyłączeniowa budynku istniejącego i zbrojowni wynosi: Pp=(160,0 kw + 76,0 kw +130,0 kw)*0,9 = 366,0 kw *0,9 = 329,4 kw Inwestor dysponuje projektem modernizacji istniejącej stacji transformatorowej. Wg projektu dobrano transformator o mocy 400kVA i rozdzielnicę NN z wyłącznikiem głównym 630A. Taki układ pozwoli na zasilanie mocą maksymalnie do ok. 370,0KW (zwiększenie o 40 kw w stosunku do istniejących warunków). Jeżeli Inwestor przewiduje dalszą rozbudowę i/lub zwiększenie mocy w przyszłości, proponuje się zastosować w stacji transformatorowej rozdzielnicę NN o prądzie znamionowym 1000A (przy zachowaniu zaprojektowanych odpływów). Taki układ pozwoli w przyszłości na zwiększenie mocy do ok. 580 kw, bez konieczności dalszej przebudowy stacji transformatorowej, jedynie wymieniając transformator na jednostkę o mocy 630kVA i przekładniki prądowe w polu pomiarowym 15kV. Pozostałe elementy stacji pozostaną bez zmian Instalacje teletechniczne SYSTEM SYGNALIZACJI POŻAROWEJ Projektuje się system sygnalizacji pożarowej spełniający wymagania: specyfikacji technicznej PKN-CEN/TS 54-14:2006 Systemy sygnalizacji pożarowej Część 14: Wytyczne planowania, projektowania, instalowania, odbioru, eksploatacji i konserwacji, oraz wytycznych SITP WP-02:2010 Instalacje sygnalizacji pożarowej Projektowanie. - Zakres ochrony Projektuje się system sygnalizacji pożarowej w zakresie ochrony strefowej - ochronie podlegają strefy pożarowe Przyziemia i Piwnic Wielkiej Zbrojowni w Gdańsku, przy ul. Targ Węglowy 6, Gdańsk. - Założenia systemu Przewiduje się system w układzie systemu pętlowego, analogowego i w pełni adresowalnego. System musi spełniać wymagania obowiązujących norm i przepisów oraz wszystkie elementy systemu muszą posiadać ważne certyfikaty wydane przez CNBOP lub równoważne certyfikaty europejskie. Dodatkowo urządzenia wymienione w rozporządzeniu Ministra MSWiA z dnia 20 czerwca 2007r. muszą posiadać świadectwa dopuszczenia CNBOP. Zadaniem instalacji systemu sygnalizacji pożarowej zastosowanej w budynku jest: wykrycie pożaru we wczesnym jego stadium, zaalarmowanie użytkowników o zagrożeniu pożarem, wysterowanie systemu DSO, odpowiednie wysterowanie urządzeń technicznych związanych z ochroną przeciwpożarową budynku (system wentylacji bytowej, przeciwpożarowe klapy i zawory odcinające, itp.), wysterowanie nadajnika monitoringu pożarowego dla przesłania sygnałów alarmowych 8

8 do Jednostki Państwowej Straży Pożarnej. - Opis systemu zastosowane elementy W systemie przewiduje się zastosowanie następujących elementów instalacji: centrala systemu sygnalizacji pożarowej wraz z wszystkimi niezbędnymi elementami umożliwiającymi prawidłową pracę systemu, czujki dymu (min. w zakresie TF1-TF5), ręczne ostrzegacze pożarowe, moduły sterująco-monitorujące. Dobór konkretnych elementów systemu (tj. określonego typu, rodzaju, klasy, etc.) zostanie dokonany na etapie projektu wykonawczego. Centrala sygnalizacji pożarowej Przewiduje się system sygnalizacji pożarowej oparty na centrali systemu sygnalizacji pożarowej z wbudowaną drukarką zdarzeń. System zapewni możliwość elastycznego wyposażenia centralki w moduły wejścia / wyjścia; oraz monitorowania / sterowania na liniach dozorowych (praktycznie nieograniczona elastyczność systemu). W przypadku pojawienia się alarmu pożarowego na panelu centrali systemu sygnalizacji pożarowej pojawi się: 1) alarm pożarowy na panelu centrali SSP (sygnał wizualny plus akustyczny), 2) wydruk na drukarce centrali informacji o: elemencie z którego pochodzi alarm (godzina, numer elementu, lokalizacja), wszystkich sterowaniach jakie zostały wykonane zgodnie z zaprogramowanym scenariuszem (godzina, numer elementu, lokalizacja). Centrala powinna monitorować zasilacze systemu sygnalizacji pożaru. - Zasilanie elektryczne central sygnalizacji pożarowej Zasilanie podstawowe. Centrala sygnalizacji pożaru oraz pozostałe urządzenia systemu powinny być zasilane z wydzielonego, oznaczonego (np. ZASILANIE CENTRALI PPOŻ) pola rozdzielni głównej budynku (rozdzielnicy pożarowej). Do tego pola nie wolno przyłączać żadnych innych odbiorów energii elektrycznej. Do zasilania centrali systemu sygnalizacji pożarowej, oraz zasilaczy systemu SSP przewiduje się zespoły kablowe E90/PH90 z konstrukcją nośną o klasie podtrzymania funkcji elektrycznych co najmniej E 90 (90 minut). Zespoły kablowe powinny posiadać certyfikat potwierdzający ich właściwości pożarowe odnoszący się do zespołu jako zestawu określonych wyrobów (konkretny kabel wraz z konkretnym mocowaniem). Zasilanie awaryjne z baterii akumulatorów. Centrala systemu sygnalizacji pożarowej zasilana będzie w przypadku zaniku napięcia przez zasilacze buforowane z bateriami akumulatorów zainstalowanymi w/przy centralach. Zasilacz i baterie akumulatorów zapewnią bezprzerwową pracę systemu przez 72 godziny po zaniku napięcia w stanie czuwania oraz przez 0,5 godziny w stanie alarmowania. Pojemność akumulatorów, ustalona na etapie projektu wykonawczego, powinna być większa lub, co najmniej równa wyliczeniom uwzględniającym te założenia. - Powierzchnie dozorowania czujek Dla potrzeb projektu proponuje się dla czujek optycznych dymu maksymalną odległość dozorowania równą 7,5 m, max powierzchnia dozorowania 60m 2. W klatkach schodowych czujki rozmieszczone będą na każdej kondygnacji. 9

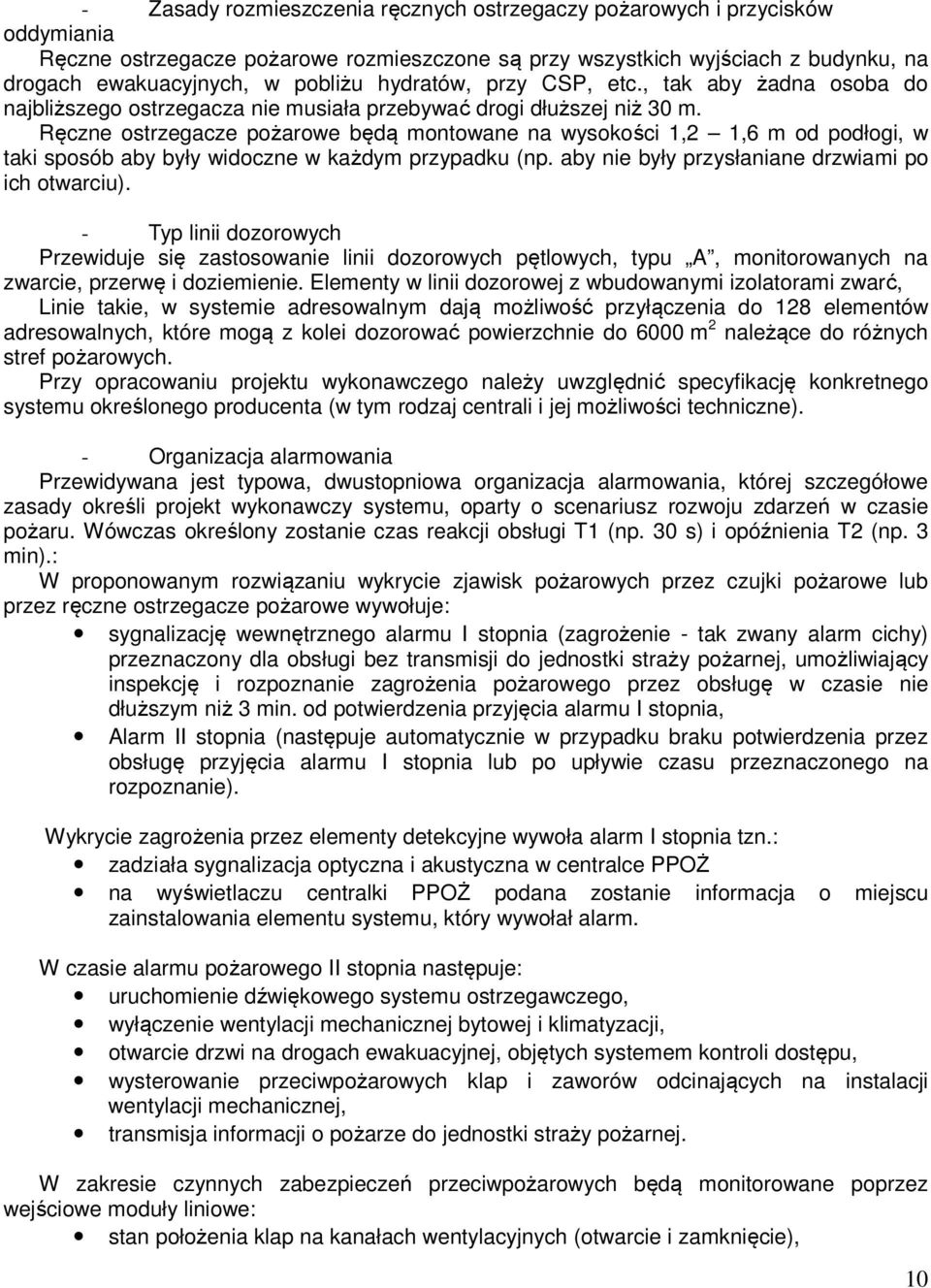

9 - Zasady rozmieszczenia ręcznych ostrzegaczy pożarowych i przycisków oddymiania Ręczne ostrzegacze pożarowe rozmieszczone są przy wszystkich wyjściach z budynku, na drogach ewakuacyjnych, w pobliżu hydratów, przy CSP, etc., tak aby żadna osoba do najbliższego ostrzegacza nie musiała przebywać drogi dłuższej niż 30 m. Ręczne ostrzegacze pożarowe będą montowane na wysokości 1,2 1,6 m od podłogi, w taki sposób aby były widoczne w każdym przypadku (np. aby nie były przysłaniane drzwiami po ich otwarciu). - Typ linii dozorowych Przewiduje się zastosowanie linii dozorowych pętlowych, typu A, monitorowanych na zwarcie, przerwę i doziemienie. Elementy w linii dozorowej z wbudowanymi izolatorami zwarć, Linie takie, w systemie adresowalnym dają możliwość przyłączenia do 128 elementów adresowalnych, które mogą z kolei dozorować powierzchnie do 6000 m 2 należące do różnych stref pożarowych. Przy opracowaniu projektu wykonawczego należy uwzględnić specyfikację konkretnego systemu określonego producenta (w tym rodzaj centrali i jej możliwości techniczne). - Organizacja alarmowania Przewidywana jest typowa, dwustopniowa organizacja alarmowania, której szczegółowe zasady określi projekt wykonawczy systemu, oparty o scenariusz rozwoju zdarzeń w czasie pożaru. Wówczas określony zostanie czas reakcji obsługi T1 (np. 30 s) i opóźnienia T2 (np. 3 min).: W proponowanym rozwiązaniu wykrycie zjawisk pożarowych przez czujki pożarowe lub przez ręczne ostrzegacze pożarowe wywołuje: sygnalizację wewnętrznego alarmu I stopnia (zagrożenie - tak zwany alarm cichy) przeznaczony dla obsługi bez transmisji do jednostki straży pożarnej, umożliwiający inspekcję i rozpoznanie zagrożenia pożarowego przez obsługę w czasie nie dłuższym niż 3 min. od potwierdzenia przyjęcia alarmu I stopnia, Alarm II stopnia (następuje automatycznie w przypadku braku potwierdzenia przez obsługę przyjęcia alarmu I stopnia lub po upływie czasu przeznaczonego na rozpoznanie). Wykrycie zagrożenia przez elementy detekcyjne wywoła alarm I stopnia tzn.: zadziała sygnalizacja optyczna i akustyczna w centralce PPOŻ na wyświetlaczu centralki PPOŻ podana zostanie informacja o miejscu zainstalowania elementu systemu, który wywołał alarm. W czasie alarmu pożarowego II stopnia następuje: uruchomienie dźwiękowego systemu ostrzegawczego, wyłączenie wentylacji mechanicznej bytowej i klimatyzacji, otwarcie drzwi na drogach ewakuacyjnej, objętych systemem kontroli dostępu, wysterowanie przeciwpożarowych klap i zaworów odcinających na instalacji wentylacji mechanicznej, transmisja informacji o pożarze do jednostki straży pożarnej. W zakresie czynnych zabezpieczeń przeciwpożarowych będą monitorowane poprzez wejściowe moduły liniowe: stan położenia klap na kanałach wentylacyjnych (otwarcie i zamknięcie), 10

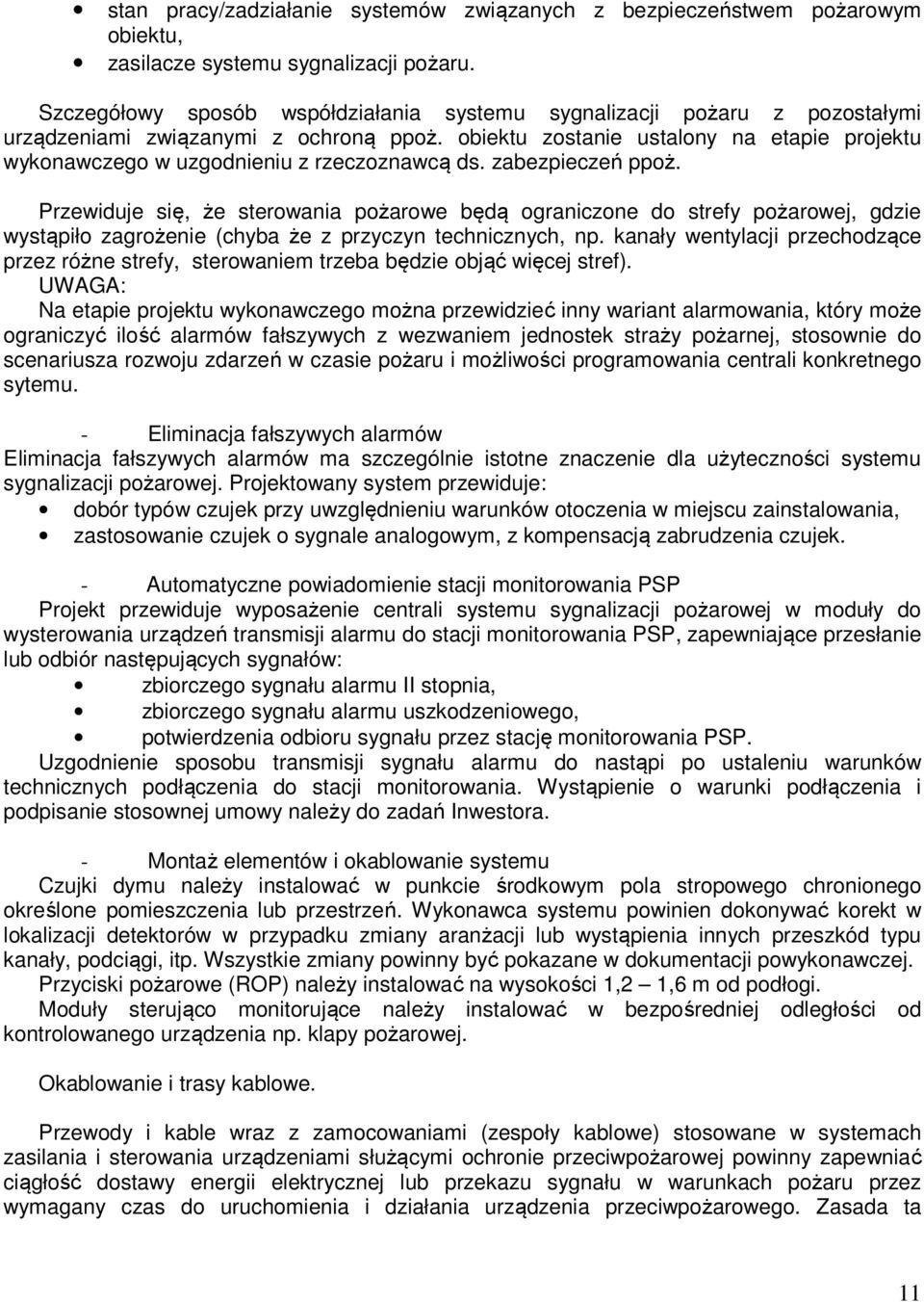

10 stan pracy/zadziałanie systemów związanych z bezpieczeństwem pożarowym obiektu, zasilacze systemu sygnalizacji pożaru. Szczegółowy sposób współdziałania systemu sygnalizacji pożaru z pozostałymi urządzeniami związanymi z ochroną ppoż. obiektu zostanie ustalony na etapie projektu wykonawczego w uzgodnieniu z rzeczoznawcą ds. zabezpieczeń ppoż. Przewiduje się, że sterowania pożarowe będą ograniczone do strefy pożarowej, gdzie wystąpiło zagrożenie (chyba że z przyczyn technicznych, np. kanały wentylacji przechodzące przez różne strefy, sterowaniem trzeba będzie objąć więcej stref). UWAGA: Na etapie projektu wykonawczego można przewidzieć inny wariant alarmowania, który może ograniczyć ilość alarmów fałszywych z wezwaniem jednostek straży pożarnej, stosownie do scenariusza rozwoju zdarzeń w czasie pożaru i możliwości programowania centrali konkretnego sytemu. - Eliminacja fałszywych alarmów Eliminacja fałszywych alarmów ma szczególnie istotne znaczenie dla użyteczności systemu sygnalizacji pożarowej. Projektowany system przewiduje: dobór typów czujek przy uwzględnieniu warunków otoczenia w miejscu zainstalowania, zastosowanie czujek o sygnale analogowym, z kompensacją zabrudzenia czujek. - Automatyczne powiadomienie stacji monitorowania PSP Projekt przewiduje wyposażenie centrali systemu sygnalizacji pożarowej w moduły do wysterowania urządzeń transmisji alarmu do stacji monitorowania PSP, zapewniające przesłanie lub odbiór następujących sygnałów: zbiorczego sygnału alarmu II stopnia, zbiorczego sygnału alarmu uszkodzeniowego, potwierdzenia odbioru sygnału przez stację monitorowania PSP. Uzgodnienie sposobu transmisji sygnału alarmu do nastąpi po ustaleniu warunków technicznych podłączenia do stacji monitorowania. Wystąpienie o warunki podłączenia i podpisanie stosownej umowy należy do zadań Inwestora. - Montaż elementów i okablowanie systemu Czujki dymu należy instalować w punkcie środkowym pola stropowego chronionego określone pomieszczenia lub przestrzeń. Wykonawca systemu powinien dokonywać korekt w lokalizacji detektorów w przypadku zmiany aranżacji lub wystąpienia innych przeszkód typu kanały, podciągi, itp. Wszystkie zmiany powinny być pokazane w dokumentacji powykonawczej. Przyciski pożarowe (ROP) należy instalować na wysokości 1,2 1,6 m od podłogi. Moduły sterująco monitorujące należy instalować w bezpośredniej odległości od kontrolowanego urządzenia np. klapy pożarowej. Okablowanie i trasy kablowe. Przewody i kable wraz z zamocowaniami (zespoły kablowe) stosowane w systemach zasilania i sterowania urządzeniami służącymi ochronie przeciwpożarowej powinny zapewniać ciągłość dostawy energii elektrycznej lub przekazu sygnału w warunkach pożaru przez wymagany czas do uruchomienia i działania urządzenia przeciwpożarowego. Zasada ta 11

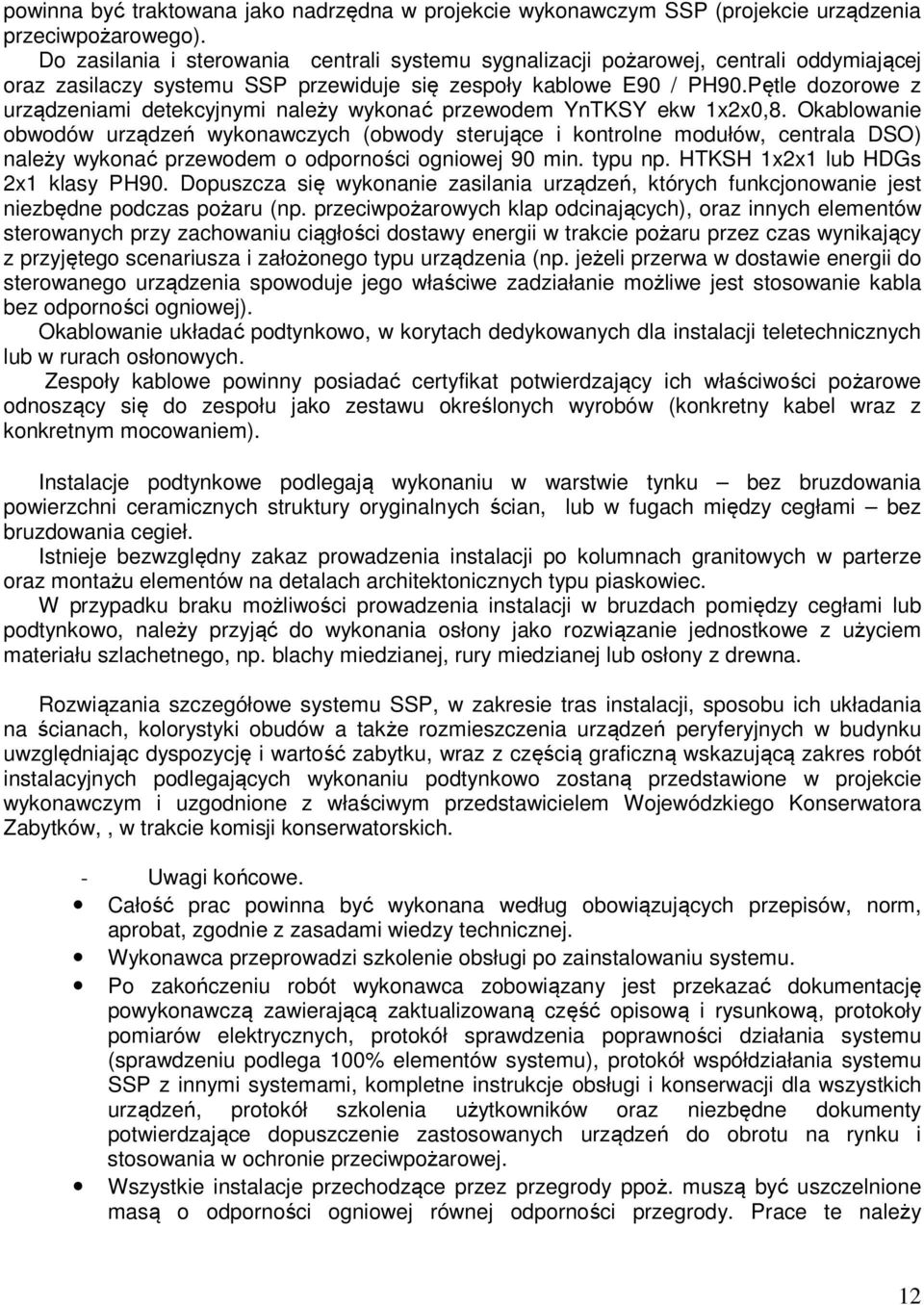

11 powinna być traktowana jako nadrzędna w projekcie wykonawczym SSP (projekcie urządzenia przeciwpożarowego). Do zasilania i sterowania centrali systemu sygnalizacji pożarowej, centrali oddymiającej oraz zasilaczy systemu SSP przewiduje się zespoły kablowe E90 / PH90.Pętle dozorowe z urządzeniami detekcyjnymi należy wykonać przewodem YnTKSY ekw 1x2x0,8. Okablowanie obwodów urządzeń wykonawczych (obwody sterujące i kontrolne modułów, centrala DSO) należy wykonać przewodem o odporności ogniowej 90 min. typu np. HTKSH 1x2x1 lub HDGs 2x1 klasy PH90. Dopuszcza się wykonanie zasilania urządzeń, których funkcjonowanie jest niezbędne podczas pożaru (np. przeciwpożarowych klap odcinających), oraz innych elementów sterowanych przy zachowaniu ciągłości dostawy energii w trakcie pożaru przez czas wynikający z przyjętego scenariusza i założonego typu urządzenia (np. jeżeli przerwa w dostawie energii do sterowanego urządzenia spowoduje jego właściwe zadziałanie możliwe jest stosowanie kabla bez odporności ogniowej). Okablowanie układać podtynkowo, w korytach dedykowanych dla instalacji teletechnicznych lub w rurach osłonowych. Zespoły kablowe powinny posiadać certyfikat potwierdzający ich właściwości pożarowe odnoszący się do zespołu jako zestawu określonych wyrobów (konkretny kabel wraz z konkretnym mocowaniem). Instalacje podtynkowe podlegają wykonaniu w warstwie tynku bez bruzdowania powierzchni ceramicznych struktury oryginalnych ścian, lub w fugach między cegłami bez bruzdowania cegieł. Istnieje bezwzględny zakaz prowadzenia instalacji po kolumnach granitowych w parterze oraz montażu elementów na detalach architektonicznych typu piaskowiec. W przypadku braku możliwości prowadzenia instalacji w bruzdach pomiędzy cegłami lub podtynkowo, należy przyjąć do wykonania osłony jako rozwiązanie jednostkowe z użyciem materiału szlachetnego, np. blachy miedzianej, rury miedzianej lub osłony z drewna. Rozwiązania szczegółowe systemu SSP, w zakresie tras instalacji, sposobu ich układania na ścianach, kolorystyki obudów a także rozmieszczenia urządzeń peryferyjnych w budynku uwzględniając dyspozycję i wartość zabytku, wraz z częścią graficzną wskazującą zakres robót instalacyjnych podlegających wykonaniu podtynkowo zostaną przedstawione w projekcie wykonawczym i uzgodnione z właściwym przedstawicielem Wojewódzkiego Konserwatora Zabytków,, w trakcie komisji konserwatorskich. - Uwagi końcowe. Całość prac powinna być wykonana według obowiązujących przepisów, norm, aprobat, zgodnie z zasadami wiedzy technicznej. Wykonawca przeprowadzi szkolenie obsługi po zainstalowaniu systemu. Po zakończeniu robót wykonawca zobowiązany jest przekazać dokumentację powykonawczą zawierającą zaktualizowaną część opisową i rysunkową, protokoły pomiarów elektrycznych, protokół sprawdzenia poprawności działania systemu (sprawdzeniu podlega 100% elementów systemu), protokół współdziałania systemu SSP z innymi systemami, kompletne instrukcje obsługi i konserwacji dla wszystkich urządzeń, protokół szkolenia użytkowników oraz niezbędne dokumenty potwierdzające dopuszczenie zastosowanych urządzeń do obrotu na rynku i stosowania w ochronie przeciwpożarowej. Wszystkie instalacje przechodzące przez przegrody ppoż. muszą być uszczelnione masą o odporności ogniowej równej odporności przegrody. Prace te należy 12

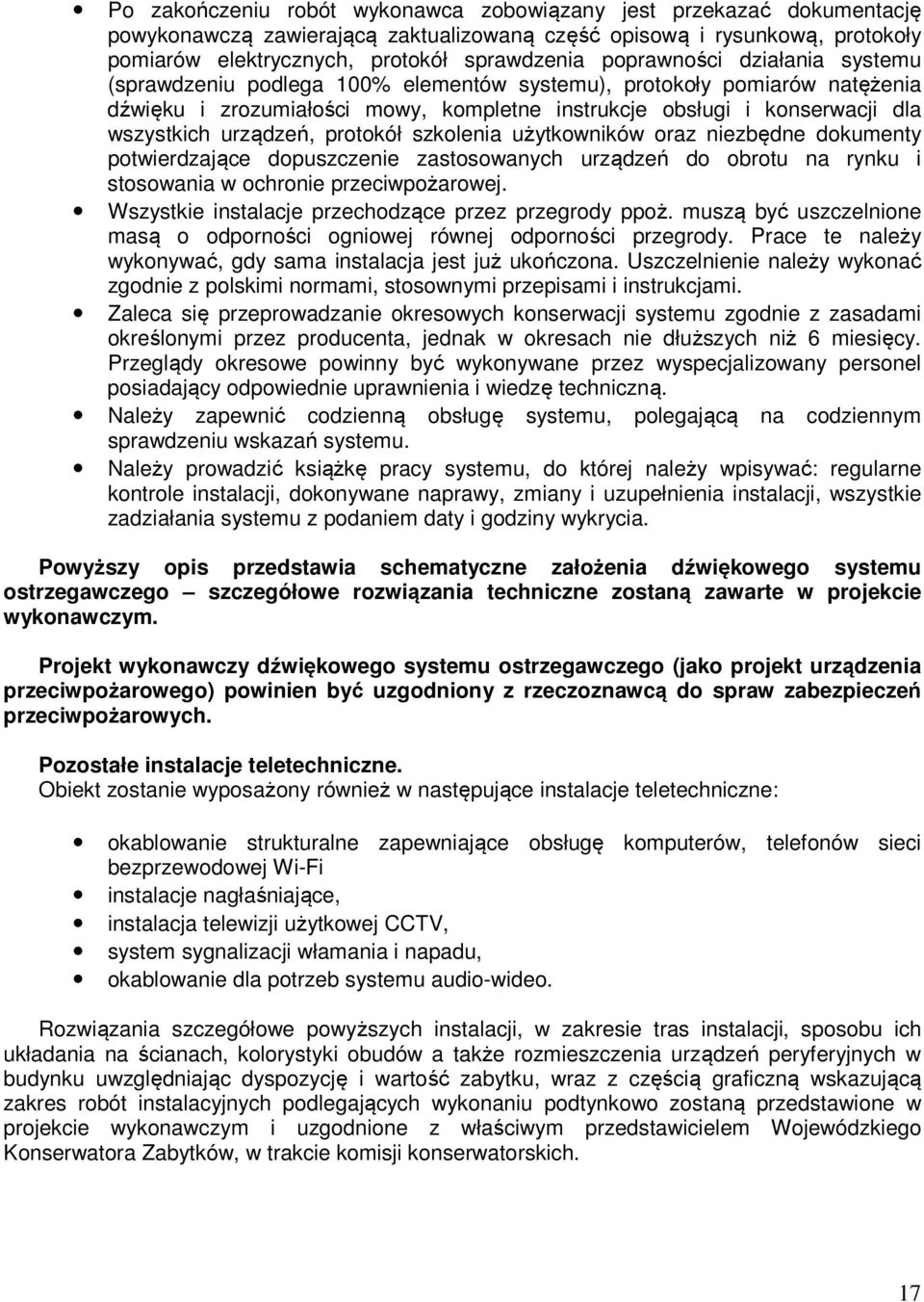

12 wykonywać, gdy sama instalacja jest już ukończona. Uszczelnienie należy wykonać zgodnie z polskimi normami, stosownymi przepisami i instrukcjami. Zaleca się przeprowadzanie okresowych konserwacji systemu w okresach nie dłuższych niż 6 miesięcy. Przeglądy okresowe powinny być wykonywane przez wyspecjalizowany personel posiadający odpowiednie uprawnienia i wiedzę techniczną. Należy zapewnić codzienną obsługę centrali, polegającą na codziennym sprawdzeniu wskazań centrali. Należy prowadzić książkę pracy systemu, do której należy wpisywać: regularne kontrole instalacji, dokonywane naprawy, zmiany i uzupełnienia instalacji, wszystkie zadziałania systemu z podaniem daty i godziny wykrycia. Powyższy opis przedstawia schematyczne założenia systemu sygnalizacji pożarowej szczegółowe rozwiązania techniczne zostaną zawarte w projekcie wykonawczym. Projekt wykonawczy systemu sygnalizacji pożarowej (jako projekt urządzenia przeciwpożarowego) powinien być uzgodniony z rzeczoznawcą do spraw zabezpieczeń przeciwpożarowych DŹWIĘKOWY SYSTEM OSTRZEGAWCZY - Opis techniczny. Strefy pożarowe Przyziemia i Piwnic Wielkiej Zbrojowni w Gdańsku wyposażone zostaną w dźwiękowy system ostrzegawczy umożliwiający rozgłaszanie sygnałów ostrzegawczych i komunikatów głosowych dla potrzeb bezpieczeństwa osób przebywających w budynku, nadawanych automatycznie po otrzymaniu sygnału z systemu sygnalizacji pożarowej, a także przez operatora, zgodny z Polską Normą PN-EN Komunikaty nadawane będą automatycznie po otrzymaniu sygnału z systemu sygnalizacji pożarowej lub przez operatora poprzez mikrofon strażaka, który zlokalizowany będzie w pobliżu szafy DSO na poziomie przyziemia. Wybór trybu pracy będzie następował automatycznie poprzez sterowanie z systemu sygnalizacji pożarowej oraz dodatkowo będzie istniała możliwość ręcznego zasterowania - z pulpitu mikrofonu strażaka. W obszarach, w których zastosowano dźwiękowy system ostrzegawczy, nie będą stosowane inne urządzenia alarmowe akustyczne służące alarmowaniu użytkowników tego obiektu, poza służbami dozoru lub ochrony. Urządzenia sterujące systemu, tj. centrala, wzmacniacze, zasilacze oraz mikrofon strażaka zlokalizowano na poziomie przyziemia, w punkcie informacyjnym. System ten będzie obejmował wszystkie strefy pożarowe i zapewni nadawanie komunikatów z natężeniem dźwięku ok. 10 db powyżej spodziewanego natężenia tła oraz możliwością nadawania do wszystkich stref. Dźwiękowy system ostrzegawczy może też pełnić rolę nagłośnienia informacyjnego. Dźwiękowy system ostrzegawczy będzie posiadał zdolność wyłączenia pozostałych systemów nagłośnieniowych w obiekcie. Linie głośnikowe będą nadzorowane w sposób ciągły i informacja o każdym uszkodzeniu będzie przekazywana natychmiastowo do systemu. Konstrukcja systemu opierała się będzie na strukturze sieciowej. Oznacza to, że rozszerzanie systemu o dodatkowe elementy, może odbywać się w dowolnym momencie przez dołączanie nowych urządzeń systemowych. 13

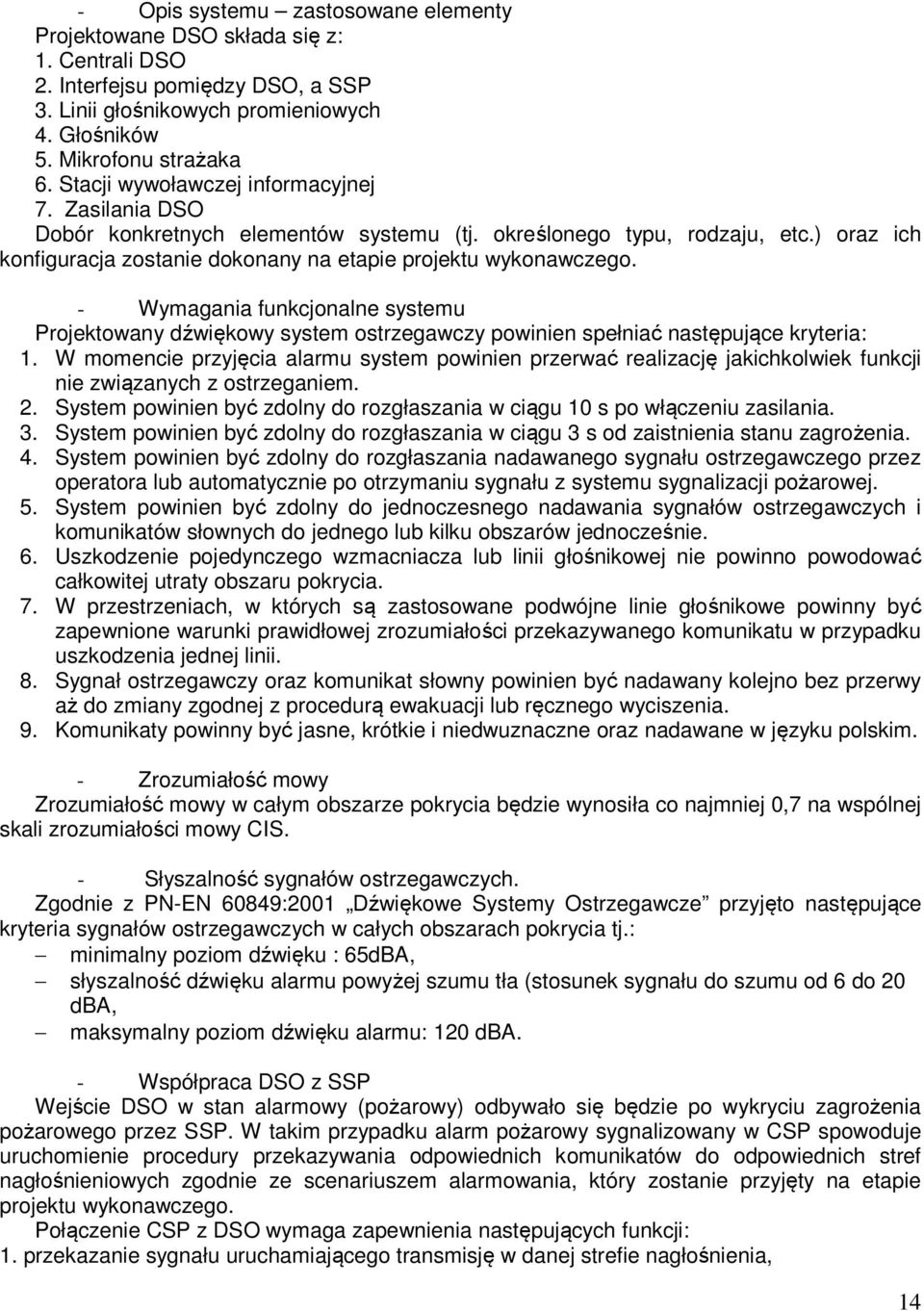

13 - Opis systemu zastosowane elementy Projektowane DSO składa się z: 1. Centrali DSO 2. Interfejsu pomiędzy DSO, a SSP 3. Linii głośnikowych promieniowych 4. Głośników 5. Mikrofonu strażaka 6. Stacji wywoławczej informacyjnej 7. Zasilania DSO Dobór konkretnych elementów systemu (tj. określonego typu, rodzaju, etc.) oraz ich konfiguracja zostanie dokonany na etapie projektu wykonawczego. - Wymagania funkcjonalne systemu Projektowany dźwiękowy system ostrzegawczy powinien spełniać następujące kryteria: 1. W momencie przyjęcia alarmu system powinien przerwać realizację jakichkolwiek funkcji nie związanych z ostrzeganiem. 2. System powinien być zdolny do rozgłaszania w ciągu 10 s po włączeniu zasilania. 3. System powinien być zdolny do rozgłaszania w ciągu 3 s od zaistnienia stanu zagrożenia. 4. System powinien być zdolny do rozgłaszania nadawanego sygnału ostrzegawczego przez operatora lub automatycznie po otrzymaniu sygnału z systemu sygnalizacji pożarowej. 5. System powinien być zdolny do jednoczesnego nadawania sygnałów ostrzegawczych i komunikatów słownych do jednego lub kilku obszarów jednocześnie. 6. Uszkodzenie pojedynczego wzmacniacza lub linii głośnikowej nie powinno powodować całkowitej utraty obszaru pokrycia. 7. W przestrzeniach, w których są zastosowane podwójne linie głośnikowe powinny być zapewnione warunki prawidłowej zrozumiałości przekazywanego komunikatu w przypadku uszkodzenia jednej linii. 8. Sygnał ostrzegawczy oraz komunikat słowny powinien być nadawany kolejno bez przerwy aż do zmiany zgodnej z procedurą ewakuacji lub ręcznego wyciszenia. 9. Komunikaty powinny być jasne, krótkie i niedwuznaczne oraz nadawane w języku polskim. - Zrozumiałość mowy Zrozumiałość mowy w całym obszarze pokrycia będzie wynosiła co najmniej 0,7 na wspólnej skali zrozumiałości mowy CIS. - Słyszalność sygnałów ostrzegawczych. Zgodnie z PN-EN 60849:2001 Dźwiękowe Systemy Ostrzegawcze przyjęto następujące kryteria sygnałów ostrzegawczych w całych obszarach pokrycia tj.: minimalny poziom dźwięku : 65dBA, słyszalność dźwięku alarmu powyżej szumu tła (stosunek sygnału do szumu od 6 do 20 dba, maksymalny poziom dźwięku alarmu: 120 dba. - Współpraca DSO z SSP Wejście DSO w stan alarmowy (pożarowy) odbywało się będzie po wykryciu zagrożenia pożarowego przez SSP. W takim przypadku alarm pożarowy sygnalizowany w CSP spowoduje uruchomienie procedury przekazywania odpowiednich komunikatów do odpowiednich stref nagłośnieniowych zgodnie ze scenariuszem alarmowania, który zostanie przyjęty na etapie projektu wykonawczego. Połączenie CSP z DSO wymaga zapewnienia następujących funkcji: 1. przekazanie sygnału uruchamiającego transmisję w danej strefie nagłośnienia, 14

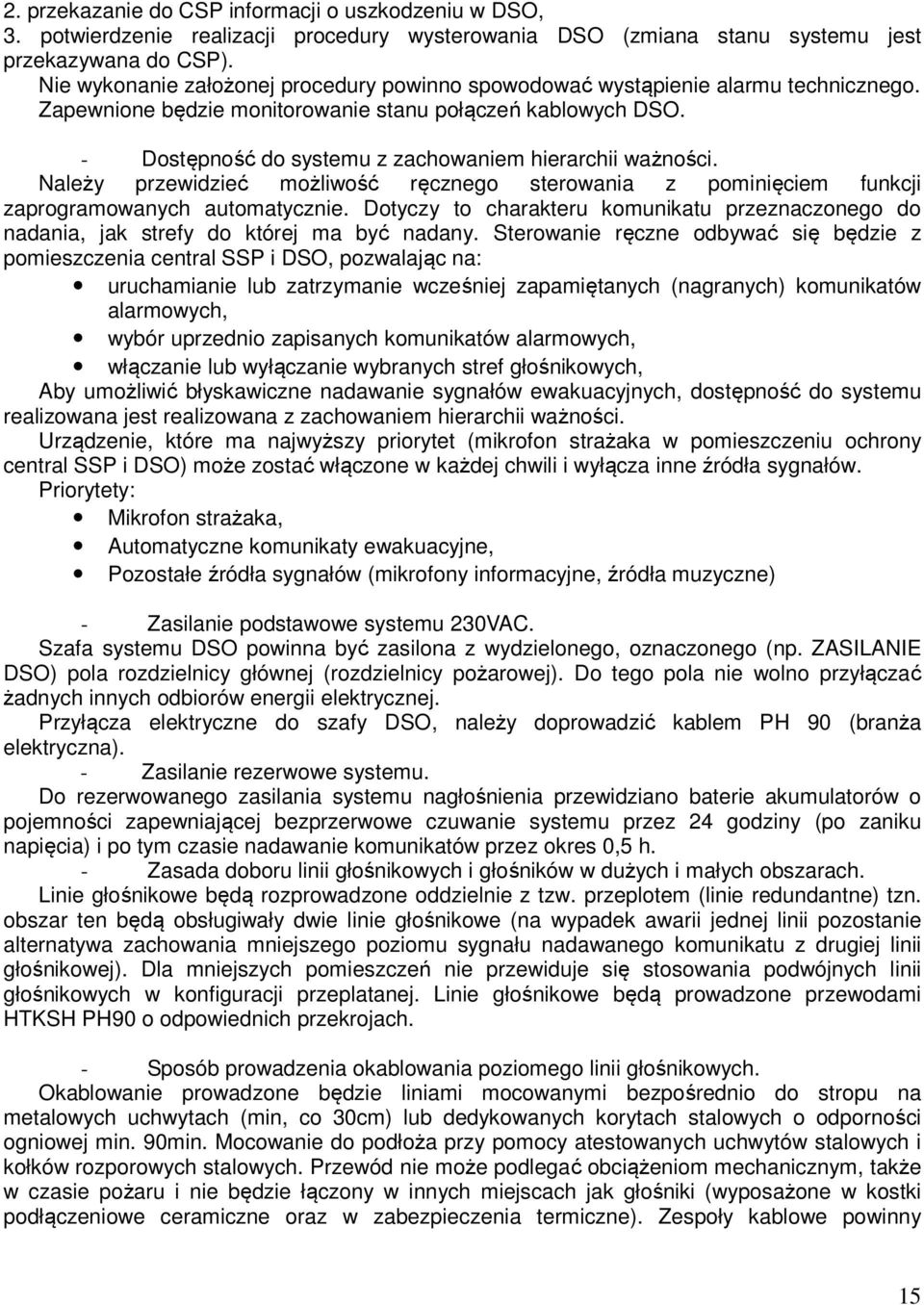

14 2. przekazanie do CSP informacji o uszkodzeniu w DSO, 3. potwierdzenie realizacji procedury wysterowania DSO (zmiana stanu systemu jest przekazywana do CSP). Nie wykonanie założonej procedury powinno spowodować wystąpienie alarmu technicznego. Zapewnione będzie monitorowanie stanu połączeń kablowych DSO. - Dostępność do systemu z zachowaniem hierarchii ważności. Należy przewidzieć możliwość ręcznego sterowania z pominięciem funkcji zaprogramowanych automatycznie. Dotyczy to charakteru komunikatu przeznaczonego do nadania, jak strefy do której ma być nadany. Sterowanie ręczne odbywać się będzie z pomieszczenia central SSP i DSO, pozwalając na: uruchamianie lub zatrzymanie wcześniej zapamiętanych (nagranych) komunikatów alarmowych, wybór uprzednio zapisanych komunikatów alarmowych, włączanie lub wyłączanie wybranych stref głośnikowych, Aby umożliwić błyskawiczne nadawanie sygnałów ewakuacyjnych, dostępność do systemu realizowana jest realizowana z zachowaniem hierarchii ważności. Urządzenie, które ma najwyższy priorytet (mikrofon strażaka w pomieszczeniu ochrony central SSP i DSO) może zostać włączone w każdej chwili i wyłącza inne źródła sygnałów. Priorytety: Mikrofon strażaka, Automatyczne komunikaty ewakuacyjne, Pozostałe źródła sygnałów (mikrofony informacyjne, źródła muzyczne) - Zasilanie podstawowe systemu 230VAC. Szafa systemu DSO powinna być zasilona z wydzielonego, oznaczonego (np. ZASILANIE DSO) pola rozdzielnicy głównej (rozdzielnicy pożarowej). Do tego pola nie wolno przyłączać żadnych innych odbiorów energii elektrycznej. Przyłącza elektryczne do szafy DSO, należy doprowadzić kablem PH 90 (branża elektryczna). - Zasilanie rezerwowe systemu. Do rezerwowanego zasilania systemu nagłośnienia przewidziano baterie akumulatorów o pojemności zapewniającej bezprzerwowe czuwanie systemu przez 24 godziny (po zaniku napięcia) i po tym czasie nadawanie komunikatów przez okres 0,5 h. - Zasada doboru linii głośnikowych i głośników w dużych i małych obszarach. Linie głośnikowe będą rozprowadzone oddzielnie z tzw. przeplotem (linie redundantne) tzn. obszar ten będą obsługiwały dwie linie głośnikowe (na wypadek awarii jednej linii pozostanie alternatywa zachowania mniejszego poziomu sygnału nadawanego komunikatu z drugiej linii głośnikowej). Dla mniejszych pomieszczeń nie przewiduje się stosowania podwójnych linii głośnikowych w konfiguracji przeplatanej. Linie głośnikowe będą prowadzone przewodami HTKSH PH90 o odpowiednich przekrojach. - Sposób prowadzenia okablowania poziomego linii głośnikowych. Okablowanie prowadzone będzie liniami mocowanymi bezpośrednio do stropu na metalowych uchwytach (min, co 30cm) lub dedykowanych korytach stalowych o odporności ogniowej min. 90min. Mocowanie do podłoża przy pomocy atestowanych uchwytów stalowych i kołków rozporowych stalowych. Przewód nie może podlegać obciążeniom mechanicznym, także w czasie pożaru i nie będzie łączony w innych miejscach jak głośniki (wyposażone w kostki podłączeniowe ceramiczne oraz w zabezpieczenia termiczne). Zespoły kablowe powinny 15

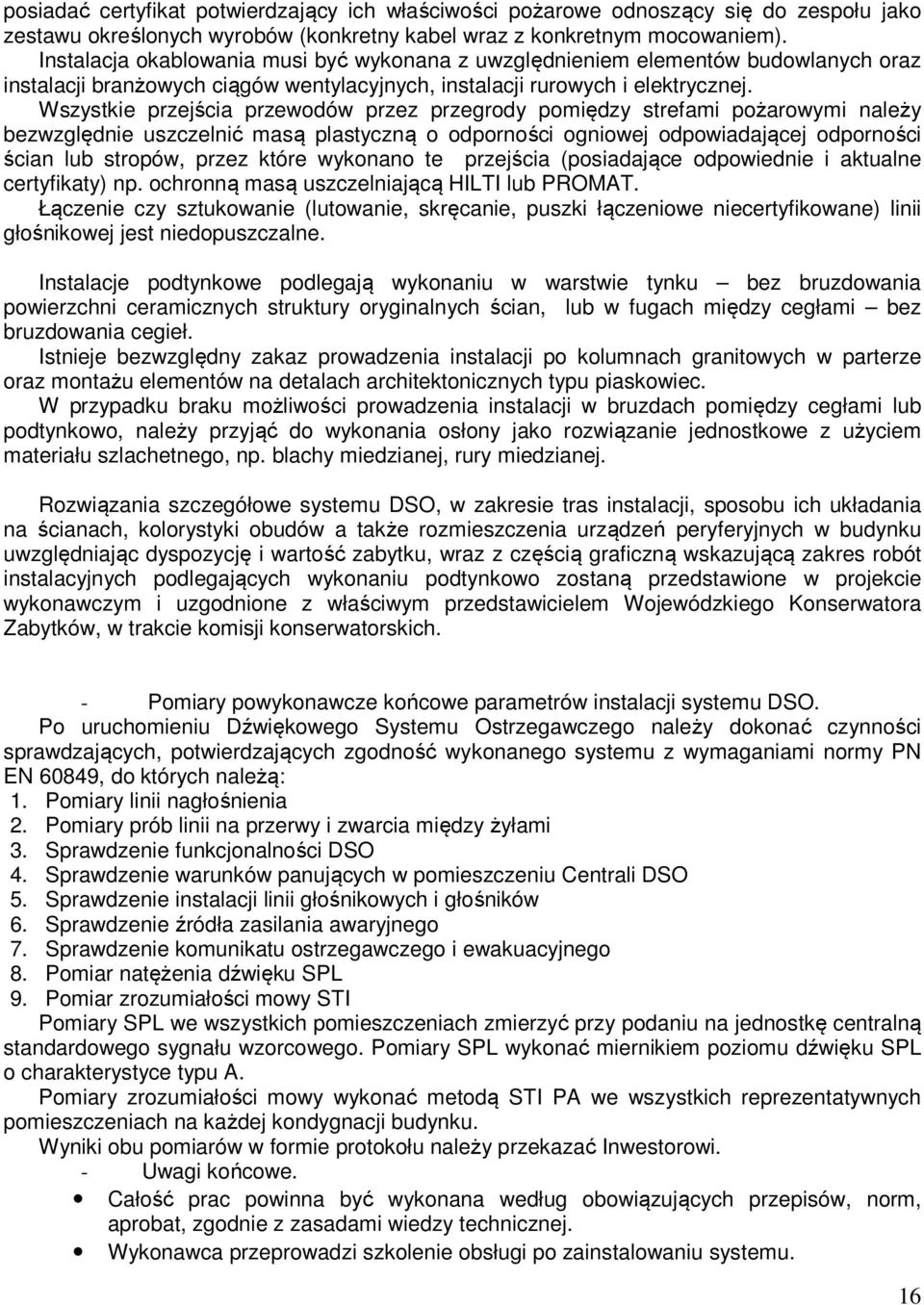

15 posiadać certyfikat potwierdzający ich właściwości pożarowe odnoszący się do zespołu jako zestawu określonych wyrobów (konkretny kabel wraz z konkretnym mocowaniem). Instalacja okablowania musi być wykonana z uwzględnieniem elementów budowlanych oraz instalacji branżowych ciągów wentylacyjnych, instalacji rurowych i elektrycznej. Wszystkie przejścia przewodów przez przegrody pomiędzy strefami pożarowymi należy bezwzględnie uszczelnić masą plastyczną o odporności ogniowej odpowiadającej odporności ścian lub stropów, przez które wykonano te przejścia (posiadające odpowiednie i aktualne certyfikaty) np. ochronną masą uszczelniającą HILTI lub PROMAT. Łączenie czy sztukowanie (lutowanie, skręcanie, puszki łączeniowe niecertyfikowane) linii głośnikowej jest niedopuszczalne. Instalacje podtynkowe podlegają wykonaniu w warstwie tynku bez bruzdowania powierzchni ceramicznych struktury oryginalnych ścian, lub w fugach między cegłami bez bruzdowania cegieł. Istnieje bezwzględny zakaz prowadzenia instalacji po kolumnach granitowych w parterze oraz montażu elementów na detalach architektonicznych typu piaskowiec. W przypadku braku możliwości prowadzenia instalacji w bruzdach pomiędzy cegłami lub podtynkowo, należy przyjąć do wykonania osłony jako rozwiązanie jednostkowe z użyciem materiału szlachetnego, np. blachy miedzianej, rury miedzianej. Rozwiązania szczegółowe systemu DSO, w zakresie tras instalacji, sposobu ich układania na ścianach, kolorystyki obudów a także rozmieszczenia urządzeń peryferyjnych w budynku uwzględniając dyspozycję i wartość zabytku, wraz z częścią graficzną wskazującą zakres robót instalacyjnych podlegających wykonaniu podtynkowo zostaną przedstawione w projekcie wykonawczym i uzgodnione z właściwym przedstawicielem Wojewódzkiego Konserwatora Zabytków, w trakcie komisji konserwatorskich. - Pomiary powykonawcze końcowe parametrów instalacji systemu DSO. Po uruchomieniu Dźwiękowego Systemu Ostrzegawczego należy dokonać czynności sprawdzających, potwierdzających zgodność wykonanego systemu z wymaganiami normy PN EN 60849, do których należą: 1. Pomiary linii nagłośnienia 2. Pomiary prób linii na przerwy i zwarcia między żyłami 3. Sprawdzenie funkcjonalności DSO 4. Sprawdzenie warunków panujących w pomieszczeniu Centrali DSO 5. Sprawdzenie instalacji linii głośnikowych i głośników 6. Sprawdzenie źródła zasilania awaryjnego 7. Sprawdzenie komunikatu ostrzegawczego i ewakuacyjnego 8. Pomiar natężenia dźwięku SPL 9. Pomiar zrozumiałości mowy STI Pomiary SPL we wszystkich pomieszczeniach zmierzyć przy podaniu na jednostkę centralną standardowego sygnału wzorcowego. Pomiary SPL wykonać miernikiem poziomu dźwięku SPL o charakterystyce typu A. Pomiary zrozumiałości mowy wykonać metodą STI PA we wszystkich reprezentatywnych pomieszczeniach na każdej kondygnacji budynku. Wyniki obu pomiarów w formie protokołu należy przekazać Inwestorowi. - Uwagi końcowe. Całość prac powinna być wykonana według obowiązujących przepisów, norm, aprobat, zgodnie z zasadami wiedzy technicznej. Wykonawca przeprowadzi szkolenie obsługi po zainstalowaniu systemu. 16

16 Po zakończeniu robót wykonawca zobowiązany jest przekazać dokumentację powykonawczą zawierającą zaktualizowaną część opisową i rysunkową, protokoły pomiarów elektrycznych, protokół sprawdzenia poprawności działania systemu (sprawdzeniu podlega 100% elementów systemu), protokoły pomiarów natężenia dźwięku i zrozumiałości mowy, kompletne instrukcje obsługi i konserwacji dla wszystkich urządzeń, protokół szkolenia użytkowników oraz niezbędne dokumenty potwierdzające dopuszczenie zastosowanych urządzeń do obrotu na rynku i stosowania w ochronie przeciwpożarowej. Wszystkie instalacje przechodzące przez przegrody ppoż. muszą być uszczelnione masą o odporności ogniowej równej odporności przegrody. Prace te należy wykonywać, gdy sama instalacja jest już ukończona. Uszczelnienie należy wykonać zgodnie z polskimi normami, stosownymi przepisami i instrukcjami. Zaleca się przeprowadzanie okresowych konserwacji systemu zgodnie z zasadami określonymi przez producenta, jednak w okresach nie dłuższych niż 6 miesięcy. Przeglądy okresowe powinny być wykonywane przez wyspecjalizowany personel posiadający odpowiednie uprawnienia i wiedzę techniczną. Należy zapewnić codzienną obsługę systemu, polegającą na codziennym sprawdzeniu wskazań systemu. Należy prowadzić książkę pracy systemu, do której należy wpisywać: regularne kontrole instalacji, dokonywane naprawy, zmiany i uzupełnienia instalacji, wszystkie zadziałania systemu z podaniem daty i godziny wykrycia. Powyższy opis przedstawia schematyczne założenia dźwiękowego systemu ostrzegawczego szczegółowe rozwiązania techniczne zostaną zawarte w projekcie wykonawczym. Projekt wykonawczy dźwiękowego systemu ostrzegawczego (jako projekt urządzenia przeciwpożarowego) powinien być uzgodniony z rzeczoznawcą do spraw zabezpieczeń przeciwpożarowych. Pozostałe instalacje teletechniczne. Obiekt zostanie wyposażony również w następujące instalacje teletechniczne: okablowanie strukturalne zapewniające obsługę komputerów, telefonów sieci bezprzewodowej Wi-Fi instalacje nagłaśniające, instalacja telewizji użytkowej CCTV, system sygnalizacji włamania i napadu, okablowanie dla potrzeb systemu audio-wideo. Rozwiązania szczegółowe powyższych instalacji, w zakresie tras instalacji, sposobu ich układania na ścianach, kolorystyki obudów a także rozmieszczenia urządzeń peryferyjnych w budynku uwzględniając dyspozycję i wartość zabytku, wraz z częścią graficzną wskazującą zakres robót instalacyjnych podlegających wykonaniu podtynkowo zostaną przedstawione w projekcie wykonawczym i uzgodnione z właściwym przedstawicielem Wojewódzkiego Konserwatora Zabytków, w trakcie komisji konserwatorskich. 17

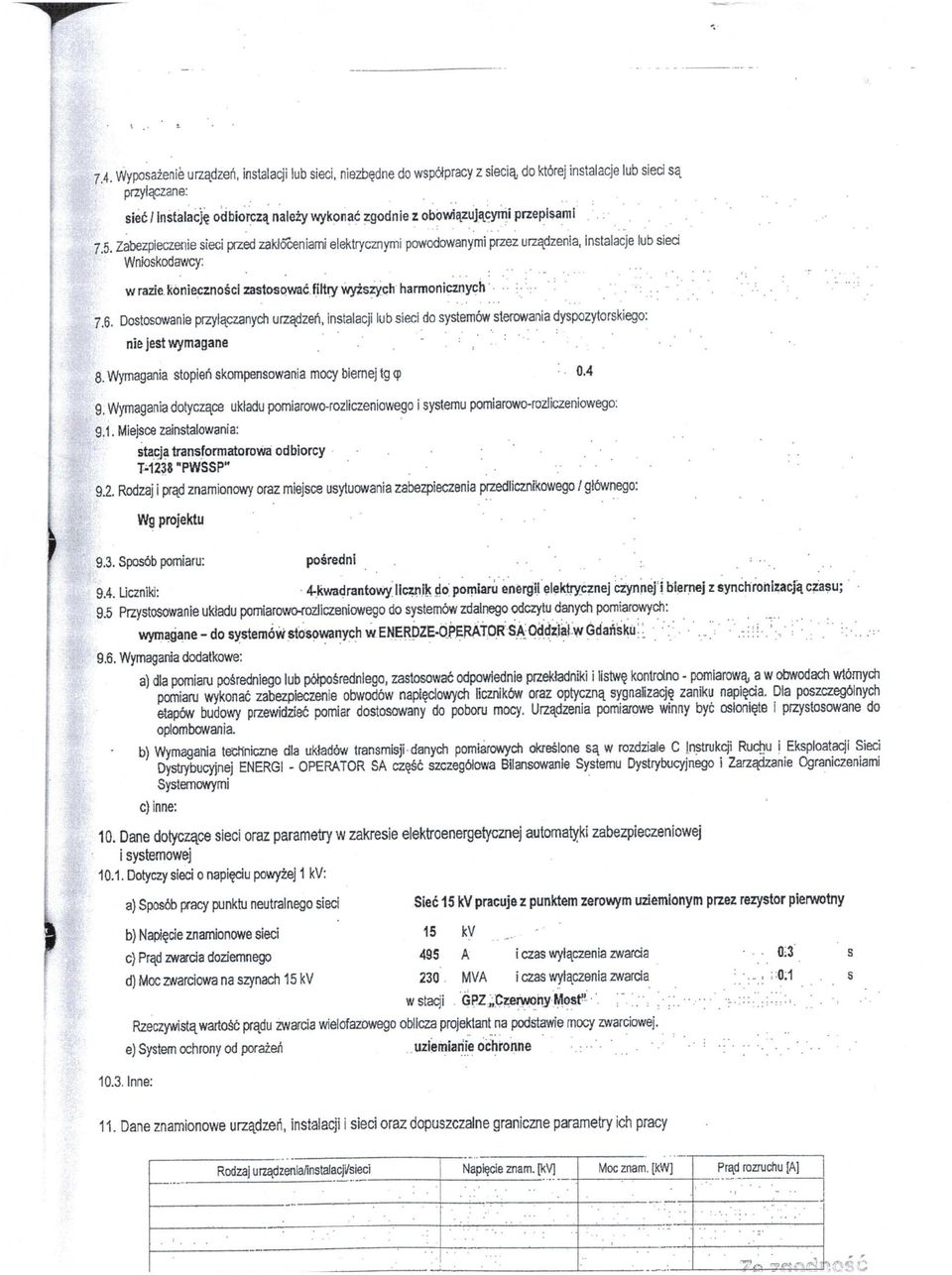

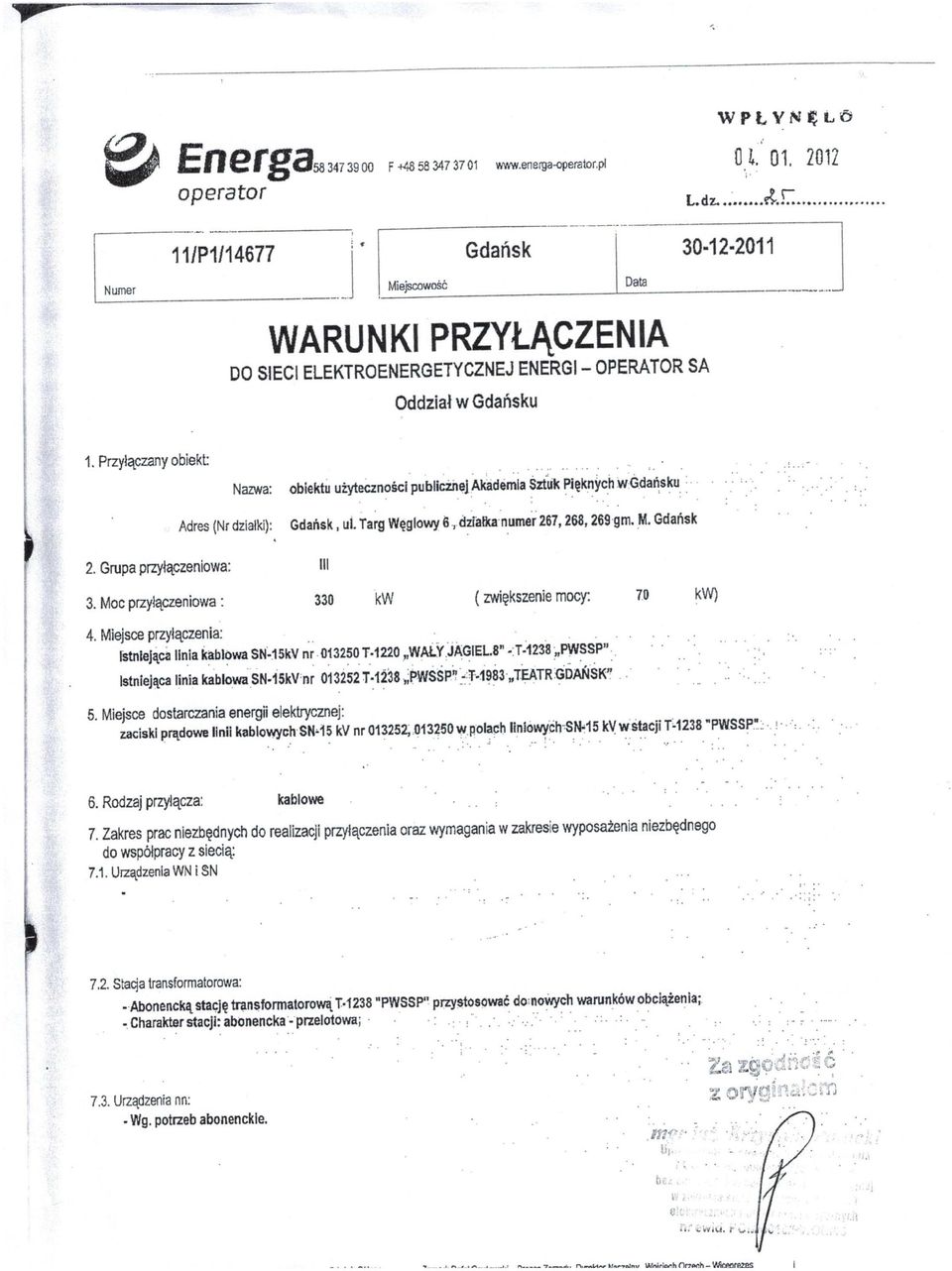

17 2. ZAŁĄCZNIKI: 1. Warunki przyłączenia do sieci elektroenergetycznej nr 11/P1/ Oświadczenie projektanta i sprawdzającego 3. Kopie uprawnień projektanta i sprawdzającego 4. Kopie zaświadczeń o przynależności do MOIIB projektanta i sprawdzającego 18
