S P E C Y F I K A C J A ISTOTNYCH WARUNKÓW ZAMÓWIENIA
|
|
- Błażej Osiński
- 8 lat temu
- Przeglądów:
Transkrypt
1 Wodociągi i Kanalizacja Spółka z o.o. ul. Kilińskiego 25a, Dzierżoniów tel. (074) do 04, fax. (074) NIP REGON wik@wik.dzierzoniow.pl Kapitał Zakładowy: ,00 zł. S P E C Y F I K A C J A ISTOTNYCH WARUNKÓW ZAMÓWIENIA Opracowanie dokumentacji projektowo-kosztorysowej na wykonanie monitoringu i sterowania dla obiektów WiK Sp. z o.o. w Dzierżoniowie czerwiec 2014 r.

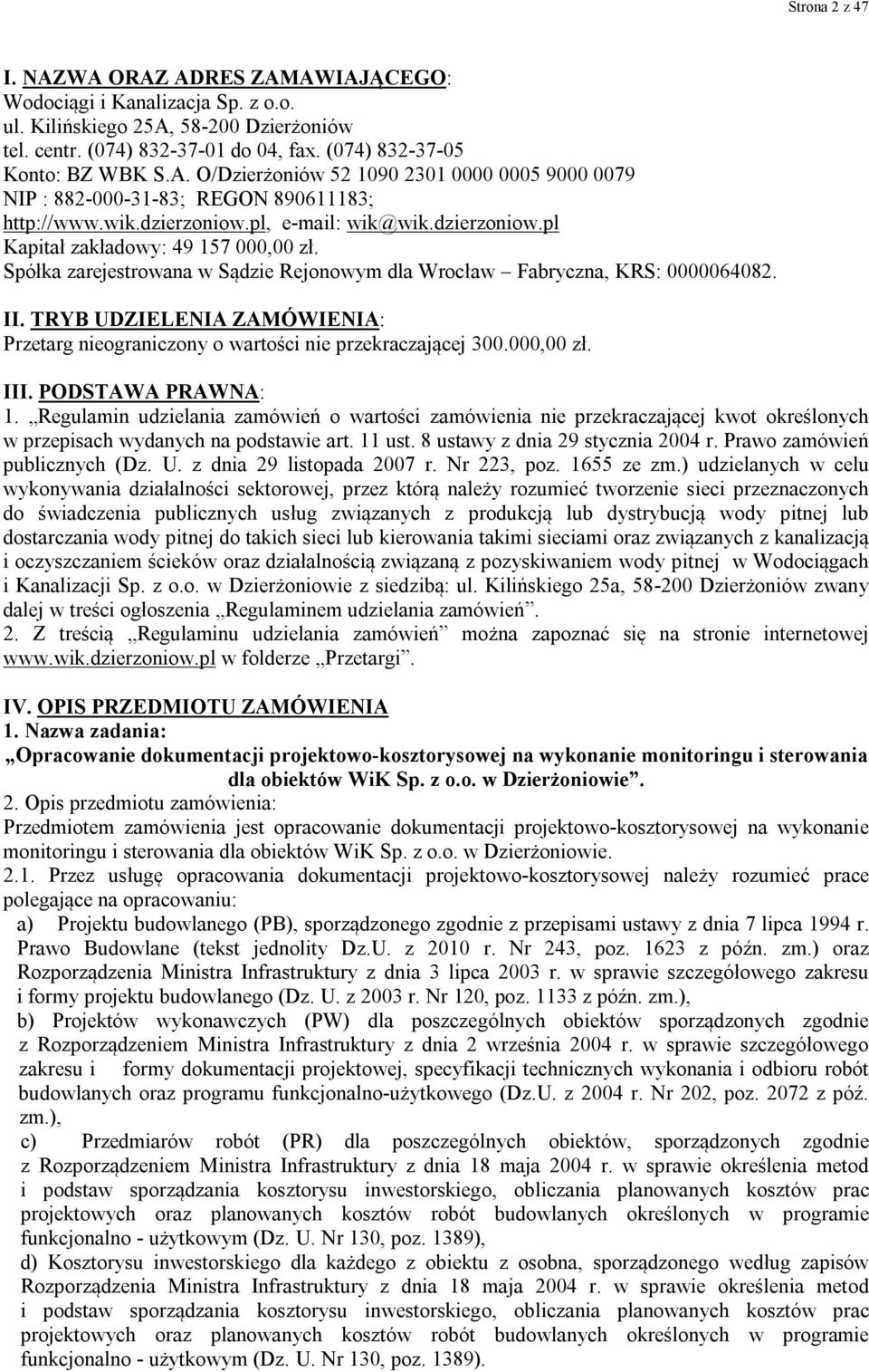

2 Strona 2 z 47 I. NAZWA ORAZ ADRES ZAMAWIAJĄCEGO: Wodociągi i Kanalizacja Sp. z o.o. ul. Kilińskiego 25A, Dzierżoniów tel. centr. (074) do 04, fax. (074) Konto: BZ WBK S.A. O/Dzierżoniów NIP : ; REGON ; wik@wik.dzierzoniow.pl Kapitał zakładowy: ,00 zł. Spółka zarejestrowana w Sądzie Rejonowym dla Wrocław Fabryczna, KRS: II. TRYB UDZIELENIA ZAMÓWIENIA: Przetarg nieograniczony o wartości nie przekraczającej ,00 zł. III. PODSTAWA PRAWNA: 1. Regulamin udzielania zamówień o wartości zamówienia nie przekraczającej kwot określonych w przepisach wydanych na podstawie art. 11 ust. 8 ustawy z dnia 29 stycznia 2004 r. Prawo zamówień publicznych (Dz. U. z dnia 29 listopada 2007 r. Nr 223, poz ze zm.) udzielanych w celu wykonywania działalności sektorowej, przez którą należy rozumieć tworzenie sieci przeznaczonych do świadczenia publicznych usług związanych z produkcją lub dystrybucją wody pitnej lub dostarczania wody pitnej do takich sieci lub kierowania takimi sieciami oraz związanych z kanalizacją i oczyszczaniem ścieków oraz działalnością związaną z pozyskiwaniem wody pitnej w Wodociągach i Kanalizacji Sp. z o.o. w Dzierżoniowie z siedzibą: ul. Kilińskiego 25a, Dzierżoniów zwany dalej w treści ogłoszenia Regulaminem udzielania zamówień. 2. Z treścią Regulaminu udzielania zamówień można zapoznać się na stronie internetowej w folderze Przetargi. IV. OPIS PRZEDMIOTU ZAMÓWIENIA 1. Nazwa zadania: Opracowanie dokumentacji projektowo-kosztorysowej na wykonanie monitoringu i sterowania dla obiektów WiK Sp. z o.o. w Dzierżoniowie. 2. Opis przedmiotu zamówienia: Przedmiotem zamówienia jest opracowanie dokumentacji projektowo-kosztorysowej na wykonanie monitoringu i sterowania dla obiektów WiK Sp. z o.o. w Dzierżoniowie Przez usługę opracowania dokumentacji projektowo-kosztorysowej należy rozumieć prace polegające na opracowaniu: a) Projektu budowlanego (PB), sporządzonego zgodnie z przepisami ustawy z dnia 7 lipca 1994 r. Prawo Budowlane (tekst jednolity Dz.U. z 2010 r. Nr 243, poz z późn. zm.) oraz Rozporządzenia Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. z 2003 r. Nr 120, poz z późn. zm.), b) Projektów wykonawczych (PW) dla poszczególnych obiektów sporządzonych zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz.U. z 2004 r. Nr 202, poz z póź. zm.), c) Przedmiarów robót (PR) dla poszczególnych obiektów, sporządzonych zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 18 maja 2004 r. w sprawie określenia metod i podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych kosztów prac projektowych oraz planowanych kosztów robót budowlanych określonych w programie funkcjonalno - użytkowym (Dz. U. Nr 130, poz. 1389), d) Kosztorysu inwestorskiego dla każdego z obiektu z osobna, sporządzonego według zapisów Rozporządzenia Ministra Infrastruktury z dnia 18 maja 2004 r. w sprawie określenia metod i podstaw sporządzania kosztorysu inwestorskiego, obliczania planowanych kosztów prac projektowych oraz planowanych kosztów robót budowlanych określonych w programie funkcjonalno - użytkowym (Dz. U. Nr 130, poz. 1389).
3 Strona 3 z Wykonawca zobowiązuje się pełnić nadzór autorski nad realizowaną inwestycją według opracowanej przez siebie dokumentacji w ramach ustalonego całościowego wynagrodzenia ryczałtowego Dokumentację należy opracować w 6 egzemplarzach dla każdego z obiektu z osobna (każdy obiekt musi posiadać odrębny, rozdzielony tom dokumentacji), kosztorys inwestorski 1 egz. dla każdego z obiektu z osobna, przedmiar robót 3 egz. dla każdego z obiektu z osobna, Dokumentację należy opracować w formie papierowej i elektronicznej w formacie edytowalnym (pdf(bez haseł i niezblokowane), xls, jpg), W plikach zawierających tekst musi być możliwość wyszukiwania tekstów Po stronie Wykonawcy jest uzyskanie materiałów wyjściowych do projektowania, m.in.. Wszelkie koszty związane z uzyskaniem w/w materiałów oraz niezbędnych uzgodnień i pozwoleń, niezbędnych decyzji wraz z uzyskaniem w imieniu Zamawiającego zgłoszenia rozpoczęcia robót (wydania zaświadczenia w administracyjnym toku instancji w Starostwie Powiatowym w Dzierżoniowie) itp. koszty ponosi Wykonawca. A/ TELEMERTYCZNA SIEĆ RADIOWA WiK Dzierżoniów SYSTEMU PRODUKCJI WODY 3. Ze względu na dużą liczbę obiektów sieci wodociągowo-kanalizacyjnej WiK Dzierżoniów i spore odległości pomiędzy nimi, zastosowano następującą koncepcje budowy sieci komunikacyjnej. a) Poszczególne stacje obiektowe zgrupowane zostały w mniejsze węzły. Węzeł stanowi grupę bliskich sobie obiektów, położonych w takiej odległości, aby możliwe było uzyskanie pomiędzy nimi łączności radiowej w paśmie 869MHz (pasmo wolne) z mocą nie przekraczającą dopuszczalnej normy. Utworzenie węzłów umożliwia wymianę danych pomiędzy jego elementami za pomocą lokalnej sieci PROFIBUS DP z szybkością 19,2 kb/s. Jest to możliwe dzięki odstępowi międzykanałowemu radiomodemów 25kHz. W każdym z węzłów wytypowany został jeden sterownik (master), którego zadaniem jest gromadzenie kompletu danych o stanie węzła. b) Sterowniki centralne poszczególnych węzłów wyposażone zostały dodatkowo w drugi komplet anten i radiomodemów do komunikacji z węzłem centralnym. Węzeł centralny sieci radiowej stanowi stacja obiektowa SO-02. Ze względu na duże odległości pomiędzy węzłami do komunikacji użyto radiomodemów pracujących na częstotliwości 448,425MHz. Ta sieć radiowa umożliwi wymianę danych pomiędzy sterownikiem centralnym i sterownikami centralnymi węzłów za pomocą sieci PROFIBUS DP z szybkością 9,6 kb/s. Podziału obiektów na węzły umożliwia zwiększenie szybkości wymiany danych w sieci radiowej. c) Centralny węzeł sieci radiowej (stacja obiektowa SO-02) połączony jest z nastawnią dyspozytorską SO-01 za pomocą szybkiego łącza radiowego pracującego w paśmie 2.4GHz/5GHz. Łącze to umożliwia bezprzewodową sieci ETHERNET o szybkości do 54Mb/s Inwestor posiada pozwolenie radiowe na używanie radiokomunikacyjnych urządzeń nadawczo odbiorczych i rezerwację częstotliwości na wyłączność. a) Częstotliwość dolna kanału (D) [MHz] 448,4250 b) Częstotliwość górna kanału (G) [MHz] 448,4250 c) Rodzaj pracy simpleks d) Odstęp między kanałowy [khz] 12,5 e) Moc wyjściowa nadajnika [W] 5 f) Rodzaj transmitowanych sygnałów: transmisja danych Opis standardu monitoringu i sterowania Projekt należy dostosować do istniejącego systemu nadzoru i sterowania obiektów W i K Sp. z o.o. a) Lokalna stacja operatorska powinna umożliwiać: stały podgląd stanu ruchowego i awaryjnego zainstalowanych obiektów zdalne i miejscowe sterowanie zainstalowanych obiektów przez operatora pracownika obsługi. b) Oprogramowanie systemowe do wizualizacji dla głównej stacji operatorskiej powinno być zgodne z oprogramowaniem WinCC Siemens. System wizualizacji pracy obiektu powinien być systemem otwartym pod względem możliwości:
4 Strona 4 z 47 wprowadzania nowych urządzeń i instalacji wraz z sygnalizacją ich pracy, tworzenia raportów z ich różnicowaniem na poszczególnych stanowiskach, wyboru parametrów rejestrowanych i archiwizowanych; c) Wymagania ogólne w zakresie wizualizacji, rejestracji i archiwizacji danych oraz raportów pracy w komputerze stacji operatorskiej: Każdy alarm i ostrzeżenie zdefiniowane w systemie dyspozytorskim jest zasygnalizowane na stacji operatorskiej. Z każdym z alarmów prezentowanych w oknie alarmów jest związana informacja o czasie wystąpienia alarmu, statusie alarmu (czy jest aktywny i czy jest potwierdzony przez operatora); Każdy alarm i ostrzeżenie wymaga przyjęcia przez operatora poprzez wciśnięcie klawisza potwierdzenia w systemie SCADA. Wystąpienie alarmu sygnalizowane jest dodatkowo sygnałem dźwiękowym. Dodatkowo alarmy są prezentowane na ekranach technologicznych w postaci graficznego symbolu lub tekstowej informacji; Stan poprawnej pracy urządzeń kolor zielony, Postój urządzeń kolor biały, Niepotwierdzona awaria urządzeń kolor czerwony migający, Potwierdzona awaria urządzeń kolor czerwony Archiwizacja danych co 10 sekund, Wykresy graficzne w sposób ciągły z archiwizacja 2 lat; d) Specyfikacja sygnałów alarmowych zgłaszanych w systemie dyspozytorskim: Alarmy związane z diagnostyką błędów pomiarów analogowych. Z każdym z pomiarów realizowanych w systemie automatyki jest związana informacja o błędzie pomiaru. Ostrzeżenia o przekroczeniach progów alarmowych. Oprogramowanie systemu automatyki ma umożliwiać definiowanie dolnego i górnego progu alarmowego dla wybranych pomiarów analogowych. Wartości progów mogą być modyfikowane jedynie przez uprzywilejowanego operatora o wyższych uprawnieniach. Alarmy i ostrzeżenia związane z zakłóceniami pracy algorytmów regulacji automatycznej Alarmy związane z systemem transmisji danych (transmisje sterowników PLC, Ethernet, Profibus, Modbus) Alarmy związane z awariami napędów, pomiarów analogowych wymagające potwierdzenia w stacyjkach napędów, pomiarów analogowych Wykaz obiektów do projektu modernizacji Gmina Miejska Dzierżoniów a) SO-29 Zbiornik Armii Krajowej - należy rozszerzyć istniejący monitoring i sterowanie o pomiar ciśnienia b) SO-02 Zbiornik Pocztowa - należy rozszerzyć istniejący monitoring i sterowanie o pomiar ciśnienia i przepływu c) Studnia wodomierzowa Dzierżoniów ul. Kilińskiego (istniejąca), działka nr 2/1 d) Modernizacja systemu komunikacji bezprzewodowej między SO-01 Dyspozytornią WiK Dzierżoniów, a centralnym węzłem SO-02 Zbiornik Pocztowa Gmina Wiejska Dzierżoniów a) SO-15 SUW w Bielawie przy ul. Szewskiej, studnia głębinowa ul. Szewska b) SO-28 Przepompownia wody Myśliszów c) SO-34 Przepompownia wody Byszów d) SO-37 Przepompownia wody Roztocznik e) SO-68 Przepompownia wody Jodłownik f) SO-36 Przepompownia wody Dobrocin 2 - należy rozszerzyć istniejący monitoring i sterowanie o następujące elementy: pomiar ciśnienia na wejściu i wyjściu pomiar chloru i ph pomiar mętności
5 Strona 5 z 47 g) SO-40 Zbiornik Roztocznik - należy rozszerzyć istniejący monitoring i sterowanie o pomiar chloru i ph h) SO-25 SUW Ostroszowice należy rozszerzyć istniejący monitoring i sterowanie o sygnał awarii zasilania obiektu i) SO-24 SUW Jodłownik - należy rozszerzyć istniejący monitoring i sterowanie o następujące elementy: Zestaw utrzymujący ciśnienie, pomiar ciśnienia i przepływu, stan pomp Zamiana mastera węzła systemu radiowego Ostroszowice Jodłownik Obecnie masterem węzła Ostroszowice Jodłownik jest stacja obiektowa SO25 SUW Ostroszowice. Dane z tego węzła są gromadzone w sterowniku stacji SO-25 i przesyłane do sterownika węzła centralnego SO-02. Stacja SO-24 SUW Jodłownik jest stacją slave. Komunikację w tym węźle należy zaprojektować w taki sposób, aby masterem był sterownik stacji SO-24 SUW Jodłownik. Dane węzła zgromadzone w sterowniku stacji SO-24 należy przesłać do węzła centralnego SO-02. Sterownik SO-24 będzie stacją slave sterownika węzła centralnego SO-02. Natomiast SO-25 stacja uzdatniania wody w Ostroszowicach będzie stacją slave węzła lokalnego. Sygnał awarii zasilania obiektu j) Studnia wodomierzowa Dzierżoniów ul. Wrocławska (istniejąca, Media Expert), działka nr 366 k) Studnia wodomierzowa Dzierżoniów Dolny ul. Nowowiejska (istniejąca, obok oczyszczalni), działka nr 361 l) Studnia wodomierzowa Dzierżoniów Włóki (projektowana, obok ogródków działkowych JAR ) działka nr 411 m) Reduktor ciśnienia Piława Dolna ul. Główna 80a (istniejąca), działka nr 828/1 n) Studnia wodomierzowa Piława Dolna, ul. Główna (projektowana, za wiaduktem), działka nr 487 o) Studnia wodomierzowa Piława Dolna (projektowana, za drugim kościołem), działka nr 1011 p) SO-38 Tuszyn stacja kontrolno-pomiarowa (projektowana) Gmina Pieszyce a) SO-57 Pieszyce studnia głębinowa ul. Zamkowa b) SO-51 Pieszyce przepompownia wody ul. Kopernika c) SO-41 Piskorzów stacja kontrolno-pomiarowa d) SO-19 Studnia głębinowa Kamionki należy rozszerzyć istniejący monitoring i sterowanie o sygnał awarii zasilania obiektu e) Reduktor ciśnienia Pieszyce Piskorzowska (projektowana) f) Reduktor ciśnienia Pieszyce Ogrodowa (projektowana) g) Reduktor ciśnienia Pieszyce (istniejąca, boisko sportowe), działka nr 299 h) Reduktor ciśnienia Bratoszów (istniejąca, droga na Piskorzów), działka nr 81/ Gmina Bielawa a) SO-27 SUW Bielawa, studnia głębinowa (Bester) ul. 1-go Maja b) SO-31 Zbiornik wody Maślana Góra należy rozszerzyć istniejący monitoring i sterowanie o sygnał awarii zasilania obiektu c) SO-30 Przepompownia wody Strażacka należy rozszerzyć istniejący monitoring i sterowanie o sygnał awarii zasilania obiektu d) Reduktor ciśnienia Bielawa ul. Nowobielawska (projektowana, pętla), działka nr 55 e) Reduktor ciśnienia Bielawa ul. Waryńskiego (projektowana, kościół), działka nr Gmina Piława Górna a) SO 32 Przepompownia wody Piława Górna ul. Kośmińska b) SO 21 Studnia głębinowa Piława Górna ul. Okrzei

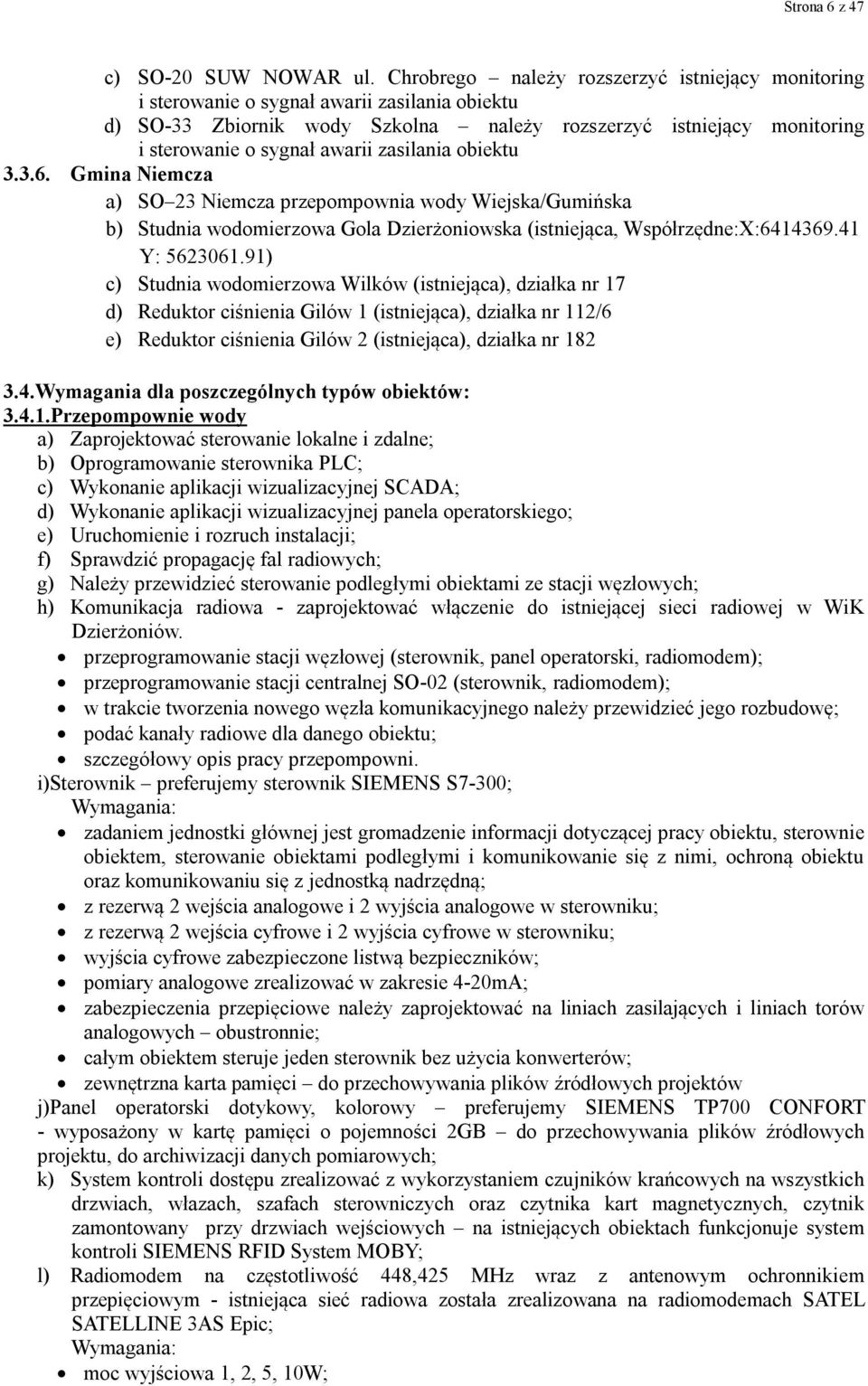

6 Strona 6 z 47 c) SO-20 SUW NOWAR ul. Chrobrego należy rozszerzyć istniejący monitoring i sterowanie o sygnał awarii zasilania obiektu d) SO-33 Zbiornik wody Szkolna należy rozszerzyć istniejący monitoring i sterowanie o sygnał awarii zasilania obiektu Gmina Niemcza a) SO 23 Niemcza przepompownia wody Wiejska/Gumińska b) Studnia wodomierzowa Gola Dzierżoniowska (istniejąca, Współrzędne:X: Y: ) c) Studnia wodomierzowa Wilków (istniejąca), działka nr 17 d) Reduktor ciśnienia Gilów 1 (istniejąca), działka nr 112/6 e) Reduktor ciśnienia Gilów 2 (istniejąca), działka nr Wymagania dla poszczególnych typów obiektów: Przepompownie wody a) Zaprojektować sterowanie lokalne i zdalne; b) Oprogramowanie sterownika PLC; c) Wykonanie aplikacji wizualizacyjnej SCADA; d) Wykonanie aplikacji wizualizacyjnej panela operatorskiego; e) Uruchomienie i rozruch instalacji; f) Sprawdzić propagację fal radiowych; g) Należy przewidzieć sterowanie podległymi obiektami ze stacji węzłowych; h) Komunikacja radiowa - zaprojektować włączenie do istniejącej sieci radiowej w WiK Dzierżoniów. przeprogramowanie stacji węzłowej (sterownik, panel operatorski, radiomodem); przeprogramowanie stacji centralnej SO-02 (sterownik, radiomodem); w trakcie tworzenia nowego węzła komunikacyjnego należy przewidzieć jego rozbudowę; podać kanały radiowe dla danego obiektu; szczegółowy opis pracy przepompowni. i)sterownik preferujemy sterownik SIEMENS S7-300; zadaniem jednostki głównej jest gromadzenie informacji dotyczącej pracy obiektu, sterownie obiektem, sterowanie obiektami podległymi i komunikowanie się z nimi, ochroną obiektu oraz komunikowaniu się z jednostką nadrzędną; z rezerwą 2 wejścia analogowe i 2 wyjścia analogowe w sterowniku; z rezerwą 2 wejścia cyfrowe i 2 wyjścia cyfrowe w sterowniku; wyjścia cyfrowe zabezpieczone listwą bezpieczników; pomiary analogowe zrealizować w zakresie 4-20mA; zabezpieczenia przepięciowe należy zaprojektować na liniach zasilających i liniach torów analogowych obustronnie; całym obiektem steruje jeden sterownik bez użycia konwerterów; zewnętrzna karta pamięci do przechowywania plików źródłowych projektów j)panel operatorski dotykowy, kolorowy preferujemy SIEMENS TP700 CONFORT - wyposażony w kartę pamięci o pojemności 2GB do przechowywania plików źródłowych projektu, do archiwizacji danych pomiarowych; k) System kontroli dostępu zrealizować z wykorzystaniem czujników krańcowych na wszystkich drzwiach, włazach, szafach sterowniczych oraz czytnika kart magnetycznych, czytnik zamontowany przy drzwiach wejściowych na istniejących obiektach funkcjonuje system kontroli SIEMENS RFID System MOBY; l) Radiomodem na częstotliwość 448,425 MHz wraz z antenowym ochronnikiem przepięciowym - istniejąca sieć radiowa została zrealizowana na radiomodemach SATEL SATELLINE 3AS Epic; moc wyjściowa 1, 2, 5, 10W;
7 Strona 7 z 47 obsługa protokołu MODBUS/PROFIBUS; ochronnik na zasilaniu radiomodemu; złącze antenowe TNC, 50 ohm, żeńskie; wyświetlacz LCD i klawiatura przyciskowa eliminacja fadingu; radiomodem należy zamontować w dostępnym miejscu dla serwisu; kabel antenowy preferujemy kabel antenowy H155 ł)radiomodem na wolną częstotliwość 869MHz wraz z antenowym ochronnikiem przepięciowym - istniejąca sieć radiowa została zrealizowana na radiomodemach SATEL SATELLINE 3AS 869; złącze antenowe TNC, 50 ohm, żeńskie; moc wyjściowa w zakresie 10mW 500mW; obsługa protokołu MODBUS/PROFIBUS; ochronnik na zasilaniu radiomodemu; wyświetlacz LCD i klawiatura przyciskowa; anteny kierunkowe o największym wzmocnieniu preferujemy anteny Completech; radiomodem należy zamontować w dostępnym miejscu dla serwisu; kabel antenowy preferujemy kabel antenowy H155. m) Maszt antenowy instalacja odgromowa; zwód; odpowiednia sztywność masztu bez odciągów; długość 5-6 metrów; przedstawić szczegółowy opis montażu masztu antenowego. n) Szafa AKPiA - preferujemy szafy RITTAL stopień ochrony IP66; obudowa metalowa, malowana proszkowo, z płytą montażową; wyposażona we wkładkę patentową o kodzie 1333; przewidzieć 30% wolnego miejsca; grzałka z termostatem do utrzymania minimalnej temperatury w szafie; gniazdko 230V w szafie, z osobnym bezpiecznikiem, poza obwodem głównym; szafa na falowniki z wentylacją mechaniczną; grzybek wyłączenia awaryjnego; czujnik poprawnej kolejności i zaniku faz; zabezpieczenie przepięciowe szafy klasy 3; oświetlenie szafy, z osobnym bezpiecznikiem, poza obwodem głównym, załączanym przy otwarciu drzwi; wyposażona w złączki - preferowane Wago; zaprojektowanie uziemienia. o) Zasilacz obiektowy zasilacz stabilizowany napięcie zasilania 24V DC; 2 pary zacisków wyjściowych; przeznaczony do montażu na szynie TS35; z zabezpieczeniami: przed zwarciem, przekroczeniem prądu wyjściowego, przekroczeniem napięcia zasilającego, przekroczeniem dopuszczalnej temperatury pracy. p) Zasilacz awaryjny napięcie wejściowe 230V AC napięcie wyjściowe 230V AC; czas pracy akumulatorowej 1,5 godziny;

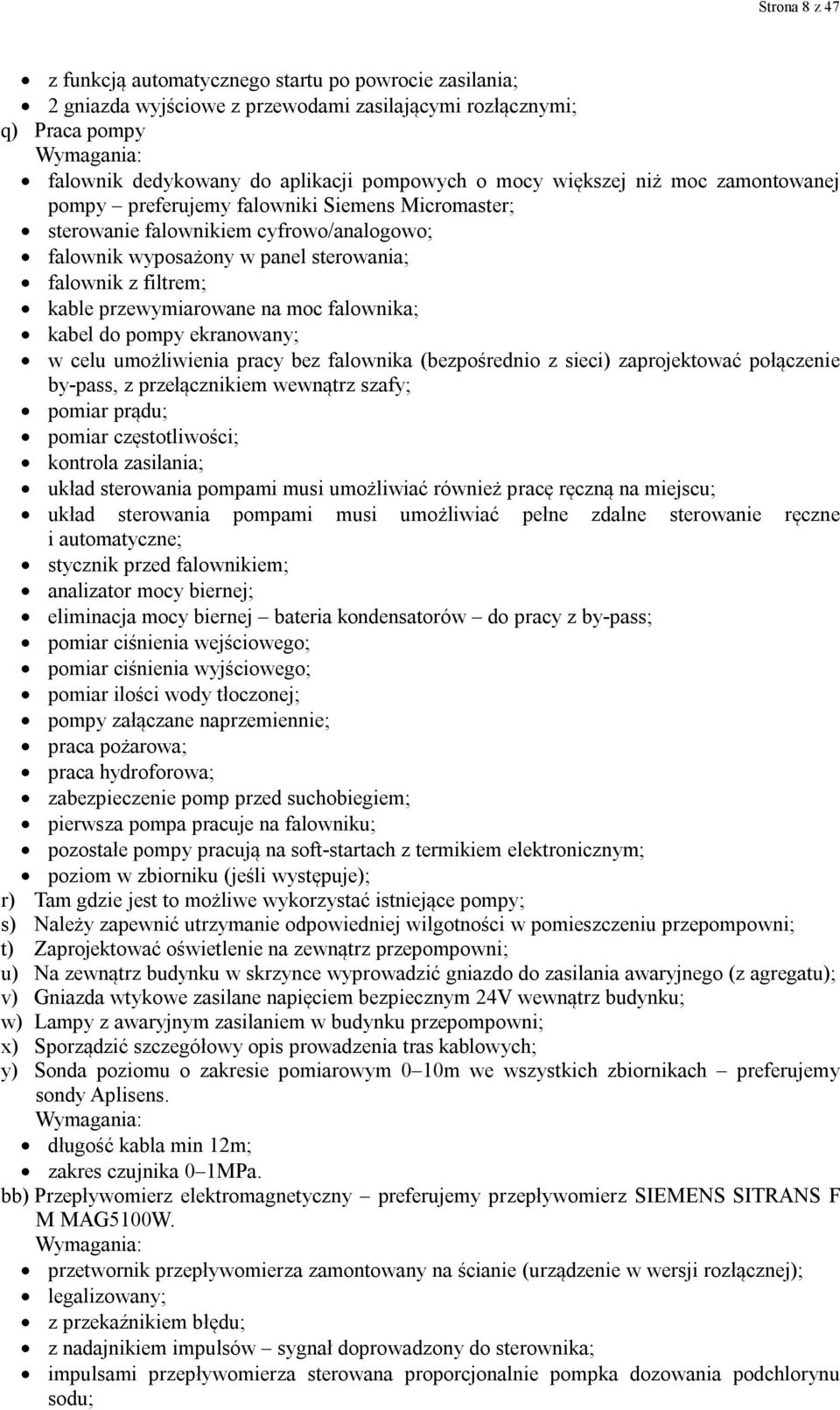

8 Strona 8 z 47 z funkcją automatycznego startu po powrocie zasilania; 2 gniazda wyjściowe z przewodami zasilającymi rozłącznymi; q) Praca pompy falownik dedykowany do aplikacji pompowych o mocy większej niż moc zamontowanej pompy preferujemy falowniki Siemens Micromaster; sterowanie falownikiem cyfrowo/analogowo; falownik wyposażony w panel sterowania; falownik z filtrem; kable przewymiarowane na moc falownika; kabel do pompy ekranowany; w celu umożliwienia pracy bez falownika (bezpośrednio z sieci) zaprojektować połączenie by-pass, z przełącznikiem wewnątrz szafy; pomiar prądu; pomiar częstotliwości; kontrola zasilania; układ sterowania pompami musi umożliwiać również pracę ręczną na miejscu; układ sterowania pompami musi umożliwiać pełne zdalne sterowanie ręczne i automatyczne; stycznik przed falownikiem; analizator mocy biernej; eliminacja mocy biernej bateria kondensatorów do pracy z by-pass; pomiar ciśnienia wejściowego; pomiar ciśnienia wyjściowego; pomiar ilości wody tłoczonej; pompy załączane naprzemiennie; praca pożarowa; praca hydroforowa; zabezpieczenie pomp przed suchobiegiem; pierwsza pompa pracuje na falowniku; pozostałe pompy pracują na soft-startach z termikiem elektronicznym; poziom w zbiorniku (jeśli występuje); r) Tam gdzie jest to możliwe wykorzystać istniejące pompy; s) Należy zapewnić utrzymanie odpowiedniej wilgotności w pomieszczeniu przepompowni; t) Zaprojektować oświetlenie na zewnątrz przepompowni; u) Na zewnątrz budynku w skrzynce wyprowadzić gniazdo do zasilania awaryjnego (z agregatu); v) Gniazda wtykowe zasilane napięciem bezpiecznym 24V wewnątrz budynku; w) Lampy z awaryjnym zasilaniem w budynku przepompowni; x) Sporządzić szczegółowy opis prowadzenia tras kablowych; y) Sonda poziomu o zakresie pomiarowym 0 10m we wszystkich zbiornikach preferujemy sondy Aplisens. długość kabla min 12m; zakres czujnika 0 1MPa. bb) Przepływomierz elektromagnetyczny preferujemy przepływomierz SIEMENS SITRANS F M MAG5100W. przetwornik przepływomierza zamontowany na ścianie (urządzenie w wersji rozłącznej); legalizowany; z przekaźnikiem błędu; z nadajnikiem impulsów sygnał doprowadzony do sterownika; impulsami przepływomierza sterowana proporcjonalnie pompka dozowania podchlorynu sodu;
9 Strona 9 z 47 z funkcją wykrywanie pustej rury; z funkcją automatycznego czyszczenia elektrod. cc) Czujniki ciśnienia preferujemy czujniki ciśnienie Aplisens. montaż z zaworem odcinającym; zawór manometryczny; zakres czujnika 0 1MPa. dodatkowo manometr wskazówkowy 0-1 MPa. dd) Pompki dozujące podchloryn sodu preferujemy pompki dozujące GRUNDFOS. pompka dozowania podchlorynu sodu sterowana impulsami przepływomierza proporcjonalnie do przepływu; sygnał niskiego poziomu w zbiorniku podchlorynu sodu; sygnał załączenia/wyłączenia pompki; zdalne sterownie sygnał alarmu; ze zbiornikiem; ee) Mętnościomierz preferujemy ENDRESS+HAUSER z filtrem siatkowo-magnetycznym; miejsce do poboru próbki; z zaworem odcinającym; z ciśnieniowa komora odpowietrzająca; wyposażony w zawór do regulacji przepływu 0 2 l/min; analizator jak najbliżej rurociągu; wykonany w wersji kompaktowej, naściennej; analizator ze stykiem błędu; montaż i uruchomienie przez serwis; serwis urządzenia 3 lata; zestaw do kalibracji. ff) Analizatory chloru i ph preferujemy Hach-Lange filtr siatkowo-magnetyczny; analizator chloru kolorymetryczny; analizator ph montowany bezpośrednio na rurociągu; miejsce do poboru próbki; zawór odcinający; zawór do regulacji przepływu 0 2 l/min; analizator jak najbliżej rurociągu; komora przelewowa; wykonany w wersji kompaktowej, naściennej; zakres chloru 0 5mg/l; analizator ze stykiem błędu; montaż i uruchomienie przez serwis; serwis urządzenia 3 lata; z zestawem do kalibracji. gg) Zasuwa z napędem elektrycznym sterowanie cyfrowe; sterownik zasuwy elektrycznej zamontować na uchwycie ściennym; sterowanie zasuwą odbywa się dwustanowo ZAMKNIJ, OTWÓRZ; układ sterowania zasuwą musi umożliwiać również pracę ręczną; grzałka wbudowana.

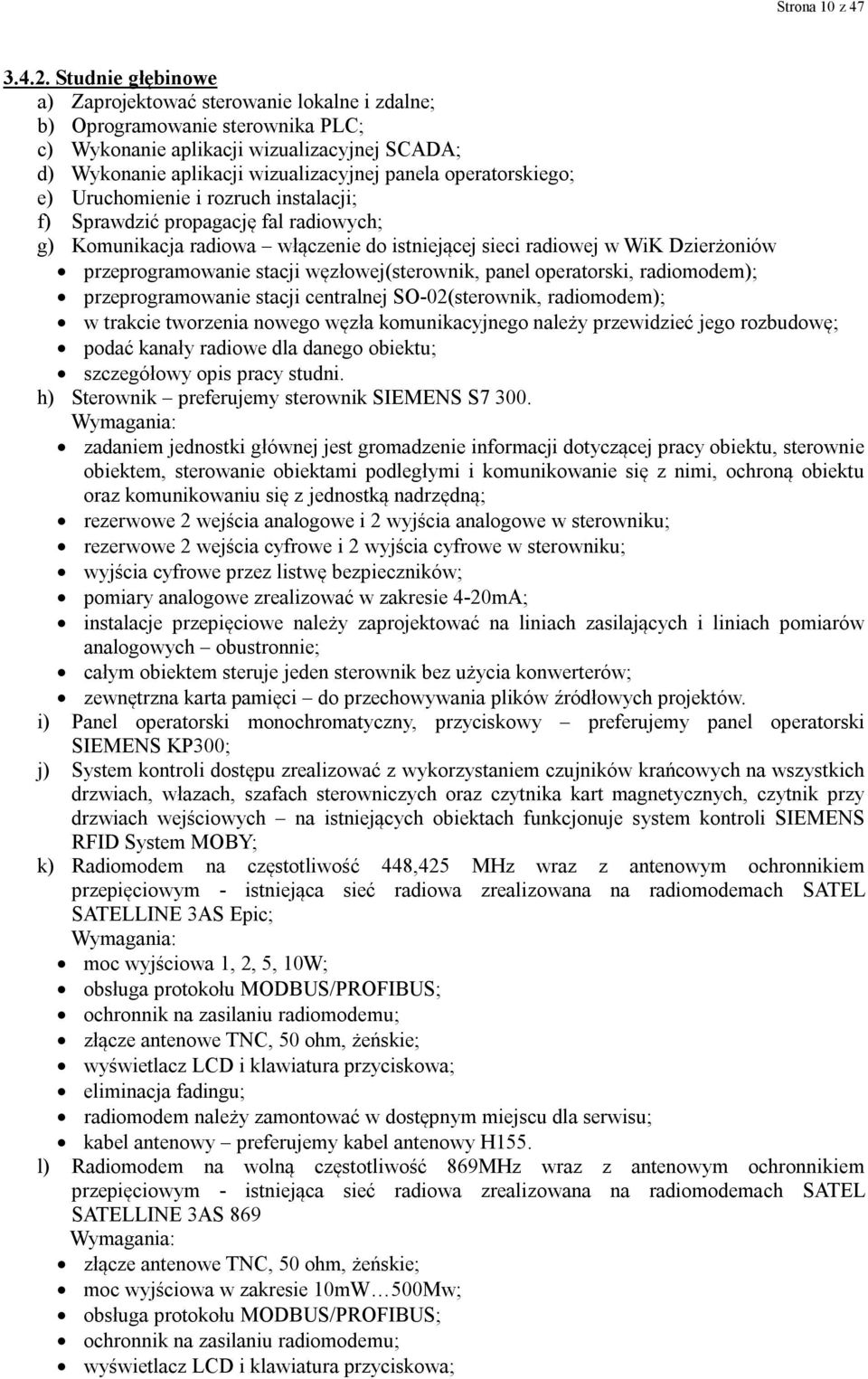

10 Strona 10 z Studnie głębinowe a) Zaprojektować sterowanie lokalne i zdalne; b) Oprogramowanie sterownika PLC; c) Wykonanie aplikacji wizualizacyjnej SCADA; d) Wykonanie aplikacji wizualizacyjnej panela operatorskiego; e) Uruchomienie i rozruch instalacji; f) Sprawdzić propagację fal radiowych; g) Komunikacja radiowa włączenie do istniejącej sieci radiowej w WiK Dzierżoniów przeprogramowanie stacji węzłowej(sterownik, panel operatorski, radiomodem); przeprogramowanie stacji centralnej SO-02(sterownik, radiomodem); w trakcie tworzenia nowego węzła komunikacyjnego należy przewidzieć jego rozbudowę; podać kanały radiowe dla danego obiektu; szczegółowy opis pracy studni. h) Sterownik preferujemy sterownik SIEMENS S zadaniem jednostki głównej jest gromadzenie informacji dotyczącej pracy obiektu, sterownie obiektem, sterowanie obiektami podległymi i komunikowanie się z nimi, ochroną obiektu oraz komunikowaniu się z jednostką nadrzędną; rezerwowe 2 wejścia analogowe i 2 wyjścia analogowe w sterowniku; rezerwowe 2 wejścia cyfrowe i 2 wyjścia cyfrowe w sterowniku; wyjścia cyfrowe przez listwę bezpieczników; pomiary analogowe zrealizować w zakresie 4-20mA; instalacje przepięciowe należy zaprojektować na liniach zasilających i liniach pomiarów analogowych obustronnie; całym obiektem steruje jeden sterownik bez użycia konwerterów; zewnętrzna karta pamięci do przechowywania plików źródłowych projektów. i) Panel operatorski monochromatyczny, przyciskowy preferujemy panel operatorski SIEMENS KP300; j) System kontroli dostępu zrealizować z wykorzystaniem czujników krańcowych na wszystkich drzwiach, włazach, szafach sterowniczych oraz czytnika kart magnetycznych, czytnik przy drzwiach wejściowych na istniejących obiektach funkcjonuje system kontroli SIEMENS RFID System MOBY; k) Radiomodem na częstotliwość 448,425 MHz wraz z antenowym ochronnikiem przepięciowym - istniejąca sieć radiowa zrealizowana na radiomodemach SATEL SATELLINE 3AS Epic; moc wyjściowa 1, 2, 5, 10W; obsługa protokołu MODBUS/PROFIBUS; ochronnik na zasilaniu radiomodemu; złącze antenowe TNC, 50 ohm, żeńskie; wyświetlacz LCD i klawiatura przyciskowa; eliminacja fadingu; radiomodem należy zamontować w dostępnym miejscu dla serwisu; kabel antenowy preferujemy kabel antenowy H155. l) Radiomodem na wolną częstotliwość 869MHz wraz z antenowym ochronnikiem przepięciowym - istniejąca sieć radiowa zrealizowana na radiomodemach SATEL SATELLINE 3AS 869 złącze antenowe TNC, 50 ohm, żeńskie; moc wyjściowa w zakresie 10mW 500Mw; obsługa protokołu MODBUS/PROFIBUS; ochronnik na zasilaniu radiomodemu; wyświetlacz LCD i klawiatura przyciskowa;
11 Strona 11 z 47 anteny kierunkowe o największym wzmocnieniu preferujemy anteny Completech; radiomodem ma być zamontowany w dostępnym miejscu dla serwisu; kabel antenowy preferujemy kabel antenowy H155. m) Maszt antenowy instalacja odgromowa; zwód; odpowiednia sztywność masztu bez odciągów; długość 5-6 metrów; opis montażu masztu antenowego. n) Szafa AKPiA - preferujemy szafy RITTAL stopień ochrony IP66, zewnętrzna; obudowa metalowa, malowana proszkowo, z płytą montażową; wyposażona we wkładkę patentową o kodzie 1333; przewidzieć 30% wolnego miejsca; grzałka z termostatem do utrzymania minimalnej temperatury w szafie; gniazdko 230V w szafie, z osobnym bezpiecznikiem, poza obwodem głównym; szafa na falowniki z wentylacją mechaniczną; grzybek wyłączenia awaryjnego; czujnik poprawnej kolejności i zaniku faz; zabezpieczenie przepięciowe szafy klasy 3; oświetlenie szafy, z osobnym bezpiecznikiem, poza obwodem głównym, załączane przy otwarciu drzwi; wyposażona w złączki - preferujemy Wago; zaprojektowanie uziemienia; wyprowadzić gniazdo do zasilania awaryjnego (agregatu). o) Zasilacz obiektowy stabilizowany napięcie zasilania 24V DC; 2 pary zacisków wyjściowych; do montażu na szynie TS35; z zabezpieczeniami: przed zwarciem, przekroczeniem prądu wyjściowego, przekroczeniem napięcia zasilającego, przekroczeniem dopuszczalnej temperatury pracy. p) Zasilacz awaryjny napięcie wejściowe 230V AC napięcie wyjściowe 230V AC; czas pracy akumulatorowej 1,5 godziny; z funkcją automatycznego startu po powrocie zasilania; 2 gniazda wyjściowe z przewodami zasilającymi rozłącznymi. q) Praca pompy falownik dedykowany do aplikacji pompowych o mocy większej niż moc zamontowanej pompy preferujemy falowniki Siemens Micromaster; falownik wyposażony w panel sterowania; falowniki z filtrem; kable przewymiarowane na moc falownika; kabel do pompy ekranowany; szafka krosowa kabla zasilającego pompę IP65; do szafki krosowej kabel ekranowany; sterowanie falownikiem cyfrowo/analogowo; możliwa praca bez falownika (bezpośrednio z sieci) przełącznik wewnątrz szafy; pomiar prądu;

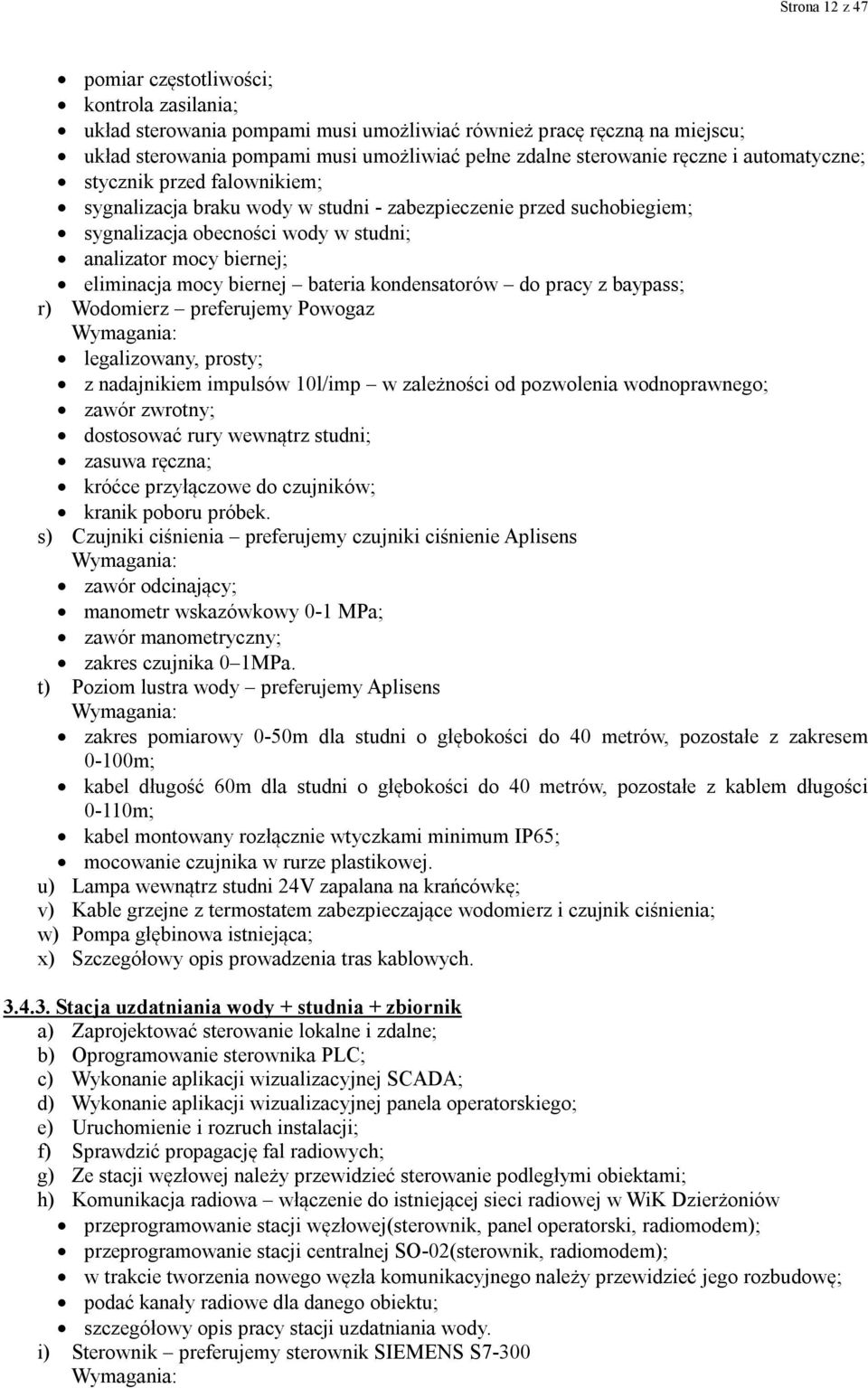

12 Strona 12 z 47 pomiar częstotliwości; kontrola zasilania; układ sterowania pompami musi umożliwiać również pracę ręczną na miejscu; układ sterowania pompami musi umożliwiać pełne zdalne sterowanie ręczne i automatyczne; stycznik przed falownikiem; sygnalizacja braku wody w studni - zabezpieczenie przed suchobiegiem; sygnalizacja obecności wody w studni; analizator mocy biernej; eliminacja mocy biernej bateria kondensatorów do pracy z baypass; r) Wodomierz preferujemy Powogaz legalizowany, prosty; z nadajnikiem impulsów 10l/imp w zależności od pozwolenia wodnoprawnego; zawór zwrotny; dostosować rury wewnątrz studni; zasuwa ręczna; króćce przyłączowe do czujników; kranik poboru próbek. s) Czujniki ciśnienia preferujemy czujniki ciśnienie Aplisens zawór odcinający; manometr wskazówkowy 0-1 MPa; zawór manometryczny; zakres czujnika 0 1MPa. t) Poziom lustra wody preferujemy Aplisens zakres pomiarowy 0-50m dla studni o głębokości do 40 metrów, pozostałe z zakresem 0-100m; kabel długość 60m dla studni o głębokości do 40 metrów, pozostałe z kablem długości 0-110m; kabel montowany rozłącznie wtyczkami minimum IP65; mocowanie czujnika w rurze plastikowej. u) Lampa wewnątrz studni 24V zapalana na krańcówkę; v) Kable grzejne z termostatem zabezpieczające wodomierz i czujnik ciśnienia; w) Pompa głębinowa istniejąca; x) Szczegółowy opis prowadzenia tras kablowych Stacja uzdatniania wody + studnia + zbiornik a) Zaprojektować sterowanie lokalne i zdalne; b) Oprogramowanie sterownika PLC; c) Wykonanie aplikacji wizualizacyjnej SCADA; d) Wykonanie aplikacji wizualizacyjnej panela operatorskiego; e) Uruchomienie i rozruch instalacji; f) Sprawdzić propagację fal radiowych; g) Ze stacji węzłowej należy przewidzieć sterowanie podległymi obiektami; h) Komunikacja radiowa włączenie do istniejącej sieci radiowej w WiK Dzierżoniów przeprogramowanie stacji węzłowej(sterownik, panel operatorski, radiomodem); przeprogramowanie stacji centralnej SO-02(sterownik, radiomodem); w trakcie tworzenia nowego węzła komunikacyjnego należy przewidzieć jego rozbudowę; podać kanały radiowe dla danego obiektu; szczegółowy opis pracy stacji uzdatniania wody. i) Sterownik preferujemy sterownik SIEMENS S7-300
13 Strona 13 z 47 zadaniem jednostki głównej jest gromadzenie informacji dotyczącej pracy obiektu, sterownie obiektem, sterowanie obiektami podległymi i komunikowanie się z nimi, ochroną obiektu oraz komunikowaniu się z jednostką nadrzędną; rezerwowe 2 wejścia analogowe i 2 wyjścia analogowe w sterowniku; rezerwowe 2 wejścia cyfrowe i 2 wyjścia cyfrowe w sterowniku; wyjścia cyfrowe przez listwę bezpieczników; pomiary analogowe zrealizować w zakresie 4-20mA; instalacje przepięciowe należy zaprojektować na liniach zasilających i liniach pomiarów analogowych obustronnie; całym obiektem steruje jeden sterownik bez użycia konwerterów; zewnętrzna karta pamięci do przechowywania plików źródłowych projektów. j) Panel operatorski dotykowy, kolorowy preferujemy SIEMENS TP700 CONFORT - wyposażony w kartę pamięci o pojemności 2GB. k) System kontroli dostępu zrealizować z wykorzystaniem czujników krańcowych na wszystkich drzwiach, włazach, szafach sterowniczych oraz czytnika kart magnetycznych, czytnik przy drzwiach wejściowych na istniejących obiektach funkcjonuje system kontroli SIEMENS RFID System MOBY; l) Radiomodem na częstotliwość 448,425 MHz wraz z antenowym ochronnikiem przepięciowym - istniejąca sieć radiowa zrealizowana na radiomodemach SATEL SATELLINE 3AS Epic moc wyjściowa 1, 2, 5, 10W; obsługa protokołu MODBUS/PROFIBUS; ochronnik na zasilaniu radiomodemu; złącze antenowe TNC, 50 ohm, żeńskie; wyświetlacz LCD i klawiatura przyciskowa; eliminacja fadingu; radiomodem ma być zamontowany w dostępnym miejscu dla serwisu; kabel antenowy preferujemy kabel antenowy H155. m) Radiomodem na wolną częstotliwość 869MHz wraz z antenowym ochronnikiem przepięciowym - istniejąca sieć radiowa zrealizowana na radiomodemach SATEL SATELLINE 3AS 869 anteny kierunkowe o największym wzmocnieniu preferujemy anteny Completech; złącze antenowe TNC, 50 ohm, żeńskie; moc wyjściowa w zakresie 10mW 500mW; obsługa protokołu MODBUS/PROFIBUS; ochronnik na zasilaniu radiomodemu; wyświetlacz LCD i klawiatura przyciskowa; radiomodem ma być zamontowany w dostępnym miejscu dla serwisu; kabel antenowy preferujemy kabel antenowy H155. n) Maszt antenowy instalacja odgromowa; zwód; odpowiednia sztywność masztu bez odciągów; długość 5-6 metrów; opis montażu masztu antenowego. o) Szafa AKPiA preferujemy szafy RITTAL stopień ochrony IP66; obudowa metalowa, malowana proszkowo, z płytą montażową; wyposażona we wkładkę patentową o kodzie 1333;
14 Strona 14 z 47 przewidzieć 30% wolnego miejsca; grzałka z termostatem do utrzymania minimalnej temperatury w szafie; gniazdko 230V w szafie, z osobnym bezpiecznikiem, poza obwodem głównym; szafa na falowniki z wentylacją mechaniczną; grzybek wyłączenia awaryjnego; czujnik poprawnej kolejności i zaniku faz; zabezpieczenie przepięciowe szafy klasy 3; oświetlenie szafy, z osobnym bezpiecznikiem, poza obwodem głównym; wyposażona w złączki preferowane Wago; zaprojektowanie uziemienia. p) Zasilacz obiektowy stabilizowany napięcie zasilania 24V DC; 2 pary zacisków wyjściowych; do montażu na szynie TS35; z zabezpieczeniami: przed zwarciem, przekroczeniem prądu wyjściowego, przekroczeniem napięcia zasilającego, przekroczeniem dopuszczalnej temperatury pracy. r)zasilacz awaryjny napięcie wejściowe 230V AC napięcie wyjściowe 230V AC; czas pracy akumulatorowej 1,5 godziny; z funkcją automatycznego startu po powrocie zasilania; 2 gniazda wyjściowe z przewodami zasilającymi rozłącznymi. s)praca pompy falownik dedykowany do aplikacji pompowych o mocy większej niż moc zamontowanej pompy preferujemy falowniki Siemens Micromaster; falownik z filtrem; falownik wyposażony w panel sterowania; kable w szafie przewymiarowane na moc falownika; kabel do pompy ekranowany; sterowanie falownikiem cyfrowo/analogowo; możliwa praca bez falownika (bezpośrednio z sieci), przełącznik wewnątrz szafy; pomiar prądu; pomiar częstotliwości; kontrola zasilania; układ sterowania pompami musi umożliwiać również pracę ręczną na miejscu; układ sterowania pompami musi umożliwiać pełne zdalne sterowanie ręczne i automatyczne; stycznik przed falownikiem; analizator mocy biernej; eliminacja mocy biernej bateria kondensatorów do pracy z baypass; pomiar ciśnienia wejściowego; pomiar ciśnienie wyjściowego; pomiar ilości wody tłoczonej; pompy załączane naprzemiennie; praca hydroforowa; zabezpieczenie pomp przed suchobiegiem; pierwsza pompa z falownikiem; falownik do pompy głębinowej; pozostałe pompy soft-starty z termikiem elektronicznym; poziom w zbiorniku; całkowity pomiar prądu obiektu;

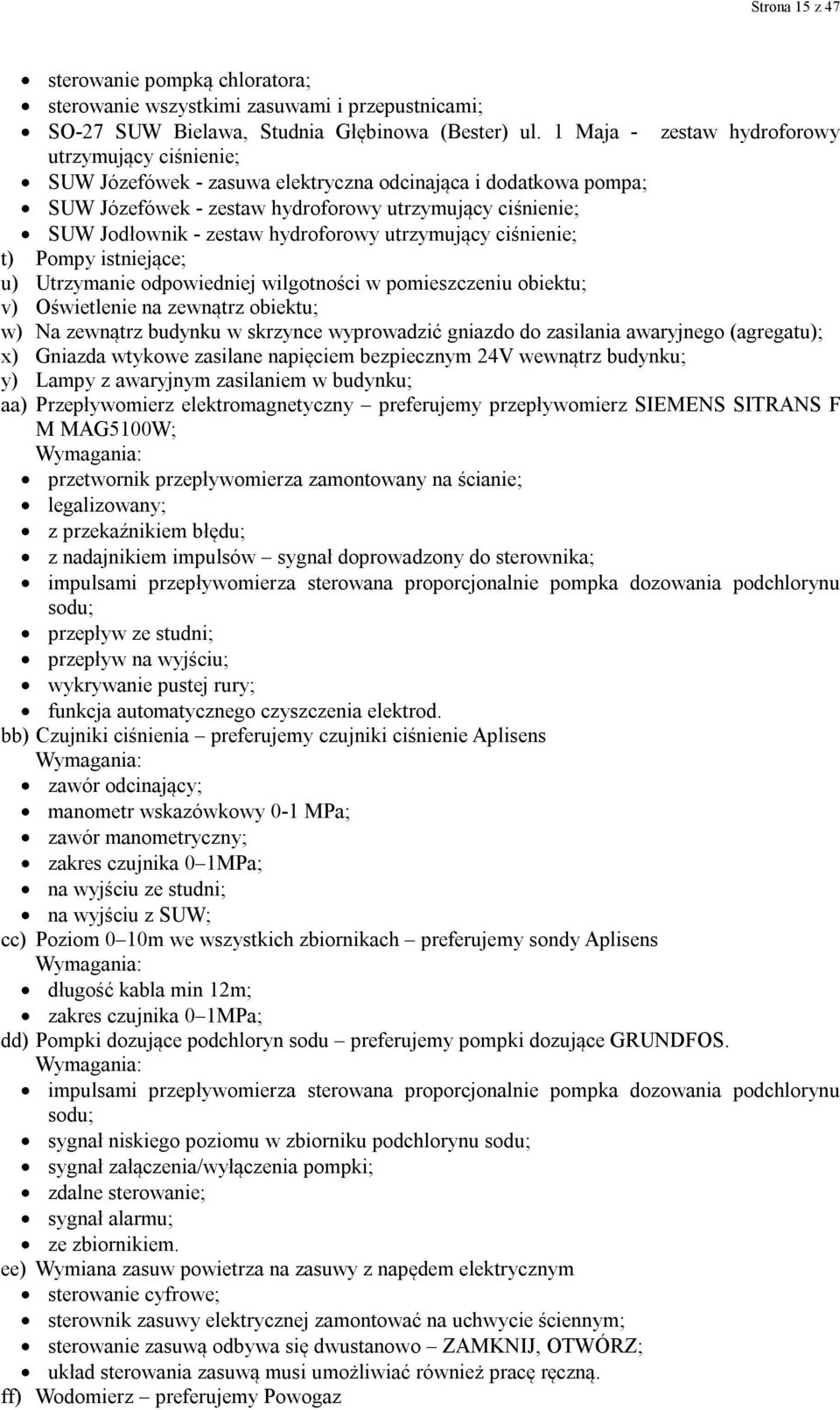

15 Strona 15 z 47 sterowanie pompką chloratora; sterowanie wszystkimi zasuwami i przepustnicami; SO-27 SUW Bielawa, Studnia Głębinowa (Bester) ul. 1 Maja - zestaw hydroforowy utrzymujący ciśnienie; SUW Józefówek - zasuwa elektryczna odcinająca i dodatkowa pompa; SUW Józefówek - zestaw hydroforowy utrzymujący ciśnienie; SUW Jodłownik - zestaw hydroforowy utrzymujący ciśnienie; t) Pompy istniejące; u) Utrzymanie odpowiedniej wilgotności w pomieszczeniu obiektu; v) Oświetlenie na zewnątrz obiektu; w) Na zewnątrz budynku w skrzynce wyprowadzić gniazdo do zasilania awaryjnego (agregatu); x) Gniazda wtykowe zasilane napięciem bezpiecznym 24V wewnątrz budynku; y) Lampy z awaryjnym zasilaniem w budynku; aa) Przepływomierz elektromagnetyczny preferujemy przepływomierz SIEMENS SITRANS F M MAG5100W; przetwornik przepływomierza zamontowany na ścianie; legalizowany; z przekaźnikiem błędu; z nadajnikiem impulsów sygnał doprowadzony do sterownika; impulsami przepływomierza sterowana proporcjonalnie pompka dozowania podchlorynu sodu; przepływ ze studni; przepływ na wyjściu; wykrywanie pustej rury; funkcja automatycznego czyszczenia elektrod. bb) Czujniki ciśnienia preferujemy czujniki ciśnienie Aplisens zawór odcinający; manometr wskazówkowy 0-1 MPa; zawór manometryczny; zakres czujnika 0 1MPa; na wyjściu ze studni; na wyjściu z SUW; cc) Poziom 0 10m we wszystkich zbiornikach preferujemy sondy Aplisens długość kabla min 12m; zakres czujnika 0 1MPa; dd) Pompki dozujące podchloryn sodu preferujemy pompki dozujące GRUNDFOS. impulsami przepływomierza sterowana proporcjonalnie pompka dozowania podchlorynu sodu; sygnał niskiego poziomu w zbiorniku podchlorynu sodu; sygnał załączenia/wyłączenia pompki; zdalne sterowanie; sygnał alarmu; ze zbiornikiem. ee) Wymiana zasuw powietrza na zasuwy z napędem elektrycznym sterowanie cyfrowe; sterownik zasuwy elektrycznej zamontować na uchwycie ściennym; sterowanie zasuwą odbywa się dwustanowo ZAMKNIJ, OTWÓRZ; układ sterowania zasuwą musi umożliwiać również pracę ręczną. ff) Wodomierz preferujemy Powogaz
16 Strona 16 z 47 legalizowany, prosty; z nadajnikiem impulsów 10l/imp w zależności od pozwolenia wodnoprawnego nowy zawór zwrotny; przerobić rury wewnątrz studni; nowa zasuwa ręczna; nawiertaki pod czujniki; kranik poboru próbek. gg) Poziom lustra wody preferujemy Aplisens zakres pomiarowy 0-50m dla studni o głębokości do 40 metrów, pozostałe z zakresem 0-100m; kabel długość 60m dla studni o głębokości do 40 metrów, pozostałe z kablem długości 0-110m; kabel montowany rozłącznie wtyczkami minimum IP65; mocowanie czujnika w rurze plastikowej. hh) Lampa wewnątrz studni 24V zapalana na krańcówkę; ii) Kable grzejne z termostatem zabezpieczające wodomierz i czujnik ciśnienia; jj) Pompa głębinowa istniejąca; kk) Szczegółowy opis prowadzenia tras kablowych; ll) Mętnościomierz preferujemy Endress + Hauser filtr siatkowo-magnetyczny; miejsce do poboru próbki; zawór odcinający; ciśnieniowa komora odpowietrzająca; zawór do regulacji przepływu 0 2 l/min; analizator jak najbliżej rurociągu; wykonany w wersji kompaktowej, naściennej; analizator ze stykiem błędu; montaż przez serwis; serwis urządzenia 3 lata; wraz z zestawem do kalibracji. mm) Analizatory chloru i ph preferujemy Hach-Lange filtr siatkowo-magnetyczny; analizator chloru kolorymetryczny; analizator ph montowany bezpośrednio na rurociągu; miejsce do poboru próbki; zawór odcinający; zawór do regulacji przepływu 0 2 l/min; analizator jak najbliżej rurociągu; komora przelewowa; wykonany w wersji kompaktowej, naściennej; zakres chloru 0 5mg/l; analizator ze stykiem błędu; montaż i uruchomienie przez serwis; serwis urządzenia 3 lata; zestaw do kalibracji Stacja kontrolno-pomiarowa a) Zaprojektować sterowanie lokalne i zdalne; b) Oprogramowanie sterownika PLC; c) Wykonanie aplikacji wizualizacyjnej SCADA; d) Wykonanie aplikacji wizualizacyjnej panela operatorskiego; e) Uruchomienie i rozruch instalacji; f) Sprawdzić propagację fal radiowych;
17 Strona 17 z 47 g) Komunikacja radiowa - zaprojektować włączenie do istniejącej sieci radiowej w WiK Dzierżoniów. przeprogramowanie stacji węzłowej (sterownik, panel operatorski, radiomodem); przeprogramowanie stacji centralnej SO-02 (sterownik, radiomodem); w trakcie tworzenia nowego węzła komunikacyjnego należy przewidzieć jego rozbudowę; podać kanały radiowe dla danego obiektu; szczegółowy opis pracy obiektu. h)sterownik preferujemy sterownik SIEMENS S7-300; zadaniem jednostki głównej jest gromadzenie informacji dotyczącej pracy obiektu, sterownie obiektem, sterowanie obiektami podległymi i komunikowanie się z nimi, ochroną obiektu oraz komunikowaniu się z jednostką nadrzędną; z rezerwą 2 wejścia analogowe i 2 wyjścia analogowe w sterowniku; z rezerwą 2 wejścia cyfrowe i 2 wyjścia cyfrowe w sterowniku; wyjścia cyfrowe zabezpieczone listwą bezpieczników; pomiary analogowe zrealizować w zakresie 4-20mA; zabezpieczenia przepięciowe należy zaprojektować na liniach zasilających i liniach torów analogowych obustronnie; całym obiektem steruje jeden sterownik bez użycia konwerterów; zewnętrzna karta pamięci do przechowywania plików źródłowych projektów i)panel operatorski monochromatyczny, przyciskowy preferujemy panel operatorski SIEMENS KP300; j)system kontroli dostępu zrealizować z wykorzystaniem czujników krańcowych na wszystkich drzwiach, włazach, szafach sterowniczych oraz czytnika kart magnetycznych, czytnik zamontowany przy drzwiach wejściowych na istniejących obiektach funkcjonuje system kontroli SIEMENS RFID System MOBY. k)radiomodem na częstotliwość 448,425 MHz wraz z antenowym ochronnikiem przepięciowym - istniejąca sieć radiowa zrealizowana na radiomodemach SATEL SATELLINE 3AS Epic; moc wyjściowa 1, 2, 5, 10W; obsługa protokołu MODBUS/PROFIBUS; ochronnik na zasilaniu radiomodemu; złącze antenowe TNC, 50 ohm, żeńskie; wyświetlacz LCD i klawiatura przyciskowa eliminacja fadingu; radiomodem należy zamontować w dostępnym miejscu dla serwisu; kabel antenowy preferujemy kabel antenowy H155 l)radiomodem na wolną częstotliwość 869MHz wraz z antenowym ochronnikiem przepięciowym - istniejąca sieć radiowa została zrealizowana na radiomodemach SATEL SATELLINE 3AS 869; złącze antenowe TNC, 50 ohm, żeńskie; moc wyjściowa w zakresie 10mW 500mW; obsługa protokołu MODBUS/PROFIBUS; ochronnik na zasilaniu radiomodemu; wyświetlacz LCD i klawiatura przyciskowa; anteny kierunkowe o największym wzmocnieniu preferujemy anteny Completech; radiomodem należy zamontować w dostępnym miejscu dla serwisu; kabel antenowy preferujemy kabel antenowy H155. ł)maszt antenowy a. instalacja odgromowa; b. zwód; c. odpowiednia sztywność masztu bez odciągów;
18 Strona 18 z 47 d. długość 5-6 metrów; e. przedstawić szczegółowy opis montażu masztu antenowego. m)szafa AKPiA - preferujemy szafy RITTAL stopień ochrony IP66; obudowa metalowa, malowana proszkowo, z płytą montażową; wyposażona we wkładkę patentową o kodzie 1333; przewidzieć 30% wolnego miejsca; grzałka z termostatem do utrzymania minimalnej temperatury w szafie; gniazdko 230V w szafie, z osobnym bezpiecznikiem, poza obwodem głównym; grzybek wyłączenia awaryjnego; oświetlenie szafy, z osobnym bezpiecznikiem, poza obwodem głównym, załączanym przy otwarciu drzwi; zabezpieczenie przepięciowe szafy klasy 3; wyposażona w złączki - preferowane Wago; zaprojektowanie uziemienia. n)zasilacz obiektowy zasilacz stabilizowany napięcie zasilania 24V DC; 2 pary zacisków wyjściowych; przeznaczony do montażu na szynie TS35; z zabezpieczeniami: przed zwarciem, przekroczeniem prądu wyjściowego, przekroczeniem napięcia zasilającego, przekroczeniem dopuszczalnej temperatury pracy. o)zasilacz awaryjny napięcie wejściowe 230V AC napięcie wyjściowe 230V AC; czas pracy akumulatorowej 1,5 godziny; z funkcją automatycznego startu po powrocie zasilania; 2 gniazda wyjściowe z przewodami zasilającymi rozłącznymi. p)mętnościomierz preferujemy ENDRESS+HAUSER z filtrem siatkowo-magnetycznym; miejsce do poboru próbki; z zaworem odcinającym; z ciśnieniowa komora odpowietrzająca; wyposażony w zawór do regulacji przepływu 0 2 l/min; analizator jak najbliżej rurociągu; wykonany w wersji kompaktowej, naściennej; analizator ze stykiem błędu; montaż i uruchomienie przez serwis; serwis urządzenia 3 lata; zestaw do kalibracji. r)analizatory chloru i ph preferujemy Hach-Lange filtr siatkowo-magnetyczny; analizator chloru kolorymetryczny; analizator ph montowany bezpośrednio na rurociągu; miejsce do poboru próbki; zawór odcinający; zawór do regulacji przepływu 0 2 l/min; analizator jak najbliżej rurociągu;

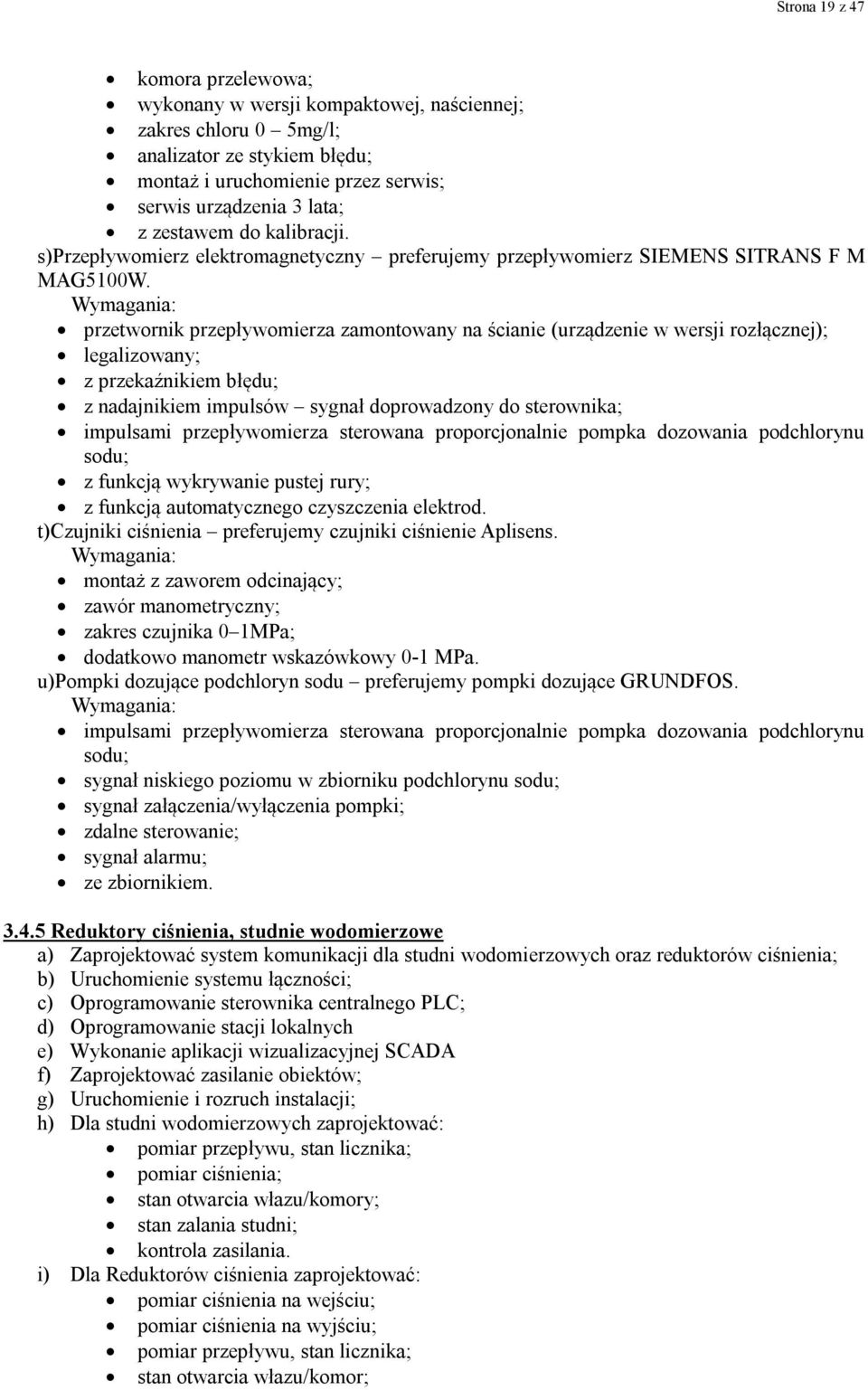

19 Strona 19 z 47 komora przelewowa; wykonany w wersji kompaktowej, naściennej; zakres chloru 0 5mg/l; analizator ze stykiem błędu; montaż i uruchomienie przez serwis; serwis urządzenia 3 lata; z zestawem do kalibracji. s)przepływomierz elektromagnetyczny preferujemy przepływomierz SIEMENS SITRANS F M MAG5100W. przetwornik przepływomierza zamontowany na ścianie (urządzenie w wersji rozłącznej); legalizowany; z przekaźnikiem błędu; z nadajnikiem impulsów sygnał doprowadzony do sterownika; impulsami przepływomierza sterowana proporcjonalnie pompka dozowania podchlorynu sodu; z funkcją wykrywanie pustej rury; z funkcją automatycznego czyszczenia elektrod. t)czujniki ciśnienia preferujemy czujniki ciśnienie Aplisens. montaż z zaworem odcinający; zawór manometryczny; zakres czujnika 0 1MPa; dodatkowo manometr wskazówkowy 0-1 MPa. u)pompki dozujące podchloryn sodu preferujemy pompki dozujące GRUNDFOS. impulsami przepływomierza sterowana proporcjonalnie pompka dozowania podchlorynu sodu; sygnał niskiego poziomu w zbiorniku podchlorynu sodu; sygnał załączenia/wyłączenia pompki; zdalne sterowanie; sygnał alarmu; ze zbiornikiem Reduktory ciśnienia, studnie wodomierzowe a) Zaprojektować system komunikacji dla studni wodomierzowych oraz reduktorów ciśnienia; b) Uruchomienie systemu łączności; c) Oprogramowanie sterownika centralnego PLC; d) Oprogramowanie stacji lokalnych e) Wykonanie aplikacji wizualizacyjnej SCADA f) Zaprojektować zasilanie obiektów; g) Uruchomienie i rozruch instalacji; h) Dla studni wodomierzowych zaprojektować: pomiar przepływu, stan licznika; pomiar ciśnienia; stan otwarcia włazu/komory; stan zalania studni; kontrola zasilania. i) Dla Reduktorów ciśnienia zaprojektować: pomiar ciśnienia na wejściu; pomiar ciśnienia na wyjściu; pomiar przepływu, stan licznika; stan otwarcia włazu/komor;
20 Strona 20 z 47 stan zalania studni; kontrola zasilania. j)szafa AKPiA- zlokalizowana w siedzibie firmy (stacja SO-01) preferujemy szafy RITAL obudowa metalowa, malowana proszkowo, z płytą montażową; wyposażona we wkładkę patentową o kodzie 1333; przewidzieć 30% wolnego miejsca; gniazdko 230V w szafie, z osobnym bezpiecznikiem, poza obwodem głównym; wyposażona w złączki - preferowane Wago; zabezpieczenie przepięciowe szafy klasy 3; k)zasilacz obiektowy stabilizowany napięcie zasilania 24V DC; 2 pary zacisków wyjściowych; do montażu na szynie TS35; z zabezpieczeniami: przed zwarciem, przekroczeniem prądu wyjściowego, przekroczeniem napięcia zasilającego, przekroczeniem dopuszczalnej temperatury pracy. l)zasilacz awaryjny napięcie wejściowe 230V AC napięcie wyjściowe 230V AC; czas pracy akumulatorowej 1,5 godziny; z funkcją automatycznego startu po powrocie zasilania; 2 gniazda wyjściowe z przewodami zasilającymi rozłącznymi. ł)przepływomierz elektromagnetyczny preferujemy przepływomierz SIEMENS SITRANS F M MAG5100W. przetwornik przepływomierza zamontowany na ścianie (urządzenie w wersji rozłącznej); legalizowany; z przekaźnikiem błędu; kierunek przepływu; z nadajnikiem impulsów sygnał doprowadzony do sterownika; impulsami przepływomierza sterowana proporcjonalnie pompka dozowania podchlorynu sodu; z funkcją wykrywanie pustej rury; z funkcją automatycznego czyszczenia elektrod. m)czujniki ciśnienia preferujemy czujniki ciśnienie Aplisens. montaż z zaworem odcinający; zawór manometryczny; zakres czujnika 0 1MPa; dodatkowo manometr wskazówkowy 0-1 MPa System komunikacji bezprzewodowej SO-01 (Centralna Dyspozytornia) i SO-02 (Zbiornik wody Pocztowa) a) Modernizacja połączenia ethernetowego Wi-Fi między Dyspozytornia WiK Dzierżoniów, a SO-02 Zbiornik Pocztowa, b) Zaprojektować połączenie podstawowe i rezerwowe (redundantne) wykorzystując pasmo częstotliwości 5 GHz, c) W przypadku wystąpienia błędu połączenia podstawowego, przełączenie na połączenie rezerwowe realizowane jest w sposób automatyczny
21 Strona 21 z 47 Rys. Istniejący schemat komunikacji między centralnym węzłem (Stacja obiektowa SO-02), a stacją dyspozytorską SO DODATKOWE UWAGI: a) Wykonawca zobowiązany jest do przeprowadzenia inwentaryzacji zamontowanych urządzeń w obiektach oraz po uzgodnieniach z Zamawiającym sporządzić dokumentację dla każdego obiektu. b) Zaproponowane urządzenia pomiarowe, sposób zasilania obiektów (studnie wodomierzowe, reduktory ciśnienia) muszą być uzgodnione i zatwierdzone przez Zamawiającego. c) Zaproponowany system łączności dla obiektów studnie wodomierzowe, reduktory ciśnienia musi być uzgodniony i zatwierdzony przez Zamawiającego. d) Szkolenie należy przeprowadzić w oparciu o opracowaną i zatwierdzoną przez Wykonawcę stanowiskową instrukcję obsługi i eksploatacji. e) Opracowanie powinno zawierać szczegółową instrukcję obsługi systemu. Do projektu wykonawczego wpisać poniższe uwagi: a) Funkcjonalność istniejącego systemu musi być zachowana. b) Każda dokumentacja po zmianach ma mieć zaznaczona w kolorze czerwonym zmiany projekt do oceny w wersji elektronicznej
22 Strona 22 z 47 c) Do odbioru ostatecznego Wykonawca musi przekazać Zamawiającemu dokumentację powykonawczą oprogramowania, która winna zawierać: wszystkie kody źródłowe oprogramowania wraz z komentarzami, przeniesienie praw autorskich wszystkich elementów zastosowanych w programach i bibliotekach-kontrolkach oprogramowania stworzonych do realizacji zadania, spis wszystkich parametrów urządzeń oraz hasła dostępu z loginami umożliwiającymi późniejszą rekonfigurację, całą powykonawczą dokumentacja elektryczną w wersji elektronicznej PDF z możliwością wyszukiwania we wszystkich plikach d) Należy obowiązkowo przeprowadzić szkolenia z obsługi i eksploatacji osób wyznaczonych przez Zamawiającego e) Należy obowiązkowo przeszkolić pracowników działu Energetyki i Automatyki z zakresu serwisu i obsługi całego stworzonego oprogramowania. f) W trakcie pisania oprogramowania Wykonawca może korzystać tylko z programów, na które Zamawiający posiada licencje lub z darmowych. W przypadku wykorzystania oprogramowania, na które Zamawiający nie posiada licencji, należy dostarczyć Zamawiającemu licencje na oprogramowanie umożliwiające serwis i obsługę całego stworzonego oprogramowania. g) Wykonawca zaktualizuje istniejące oprogramowania Zamawiającego (dokona UPGRADE oprogramowania lub dostarczy nową wersja oprogramowania), które zostało użyte do stworzenia kodów źródłowych. Oprogramowanie zostanie zaktualizowane do wersji aktualnych na 30 dni przed odbiorem końcowym całego zadania (na 30 dni przed podpisaniem ostatecznego protokołu odbiorowego całego zadania), na komputerach na których jest zainstalowana wizualizacja SCADA oraz na stacji inżynierskiej, która służy Zamawiającemu do serwisu i obsługi całego stworzonego oprogramowania (kodów źródłowych). Wykonawca przekaże licencje na oprogramowanie, poprzez protokół przekazania licencji. h) Zamawiający po zakończeniu zadania, musi mieć pełny dostęp do stworzonego oprogramowania (kodów źródłowych), poprzez serwis i obsługę, możliwość zmian wszystkich parametrów, pełną kontrolę nad wizualizacją SCADA, wszystkimi sterownikami, radiomodemami i przełącznikami przy pomocy posiadanego oprogramowania, lub dostarczyć oprogramowanie, bądź aktualizacji. i) Kable wewnątrz szaf i skrzynek wyposażone w etykiety adresowe w sposób trwały. Adres na etykiecie powinien zawierać informację o miejscu wpięcia przewodu na zacisk i miejscu podłączenie drugiego końca kabla. j) Należy dodatkowo dostarczyć sprzęt i oprogramowanie: UPGRADE LICENCJI WINCC SCADA RT (8192) Z WERSJI V7.0 DO WERSJI AKTUALNIE DOSTĘPNEJ NA 30 DNI PRZED ODBIOREM KOŃCOWYM CAŁEGO ZADANIA 1 szt. SHUTDOWN WINCC OPROGRAMOWANIE DO ZAMYKANIA PROJEKTÓW SCADA PRZEZ UPS y 2XV9450-1WC05 3 szt. (należy zainstalować na stacjach operatorskich w centralnej dyspozytorni WiK Dzierżoniów) MOBY D / RF300 ISO TRANSPONDER MDS D100 ISO CARD, 128 BYTES (BRUTTO), IP 68, -25 TO +80 DGR/C 85 X 54 X sztuk kart. SIMATIC S7-300, MODUŁ REZERWUJĄCY DM 370, DO PODŁĄCZENIA DODATKOWYCH MODUŁÓW - 6ES7370-0AA01-0AA0-3 szt. SIMATIC S7-300, JEDNOSTKA CENTRALNA KOMPAKTOWA CPU 313C-2 DP, INTERFEJSY: MPI I DP, WBUDOWANE: 16 DI/16 DO, 3 SZYBKIE LICZNIKI (30 KHZ), 128 KB PAMIĘCI WORK, WYMAGANA KARTA MMC I 1 LISTWA PRZYŁĄCZENIOWA 40PIN 6ES7313-6CG04-0AB0-1 szt. SIMATIC S7-300, JEDNOSTKA CENTRALNA CPU DP, INTERFEJSY: MPI I DP MASTER/SLAVE, 256 KB PAMIĘCI WORK, WYMAGANA KARTA MMC -6ES7315-2AH14-0AB0 1szt
