Część III SIWZ Opis przedmiotu zamówienia

Transkrypt

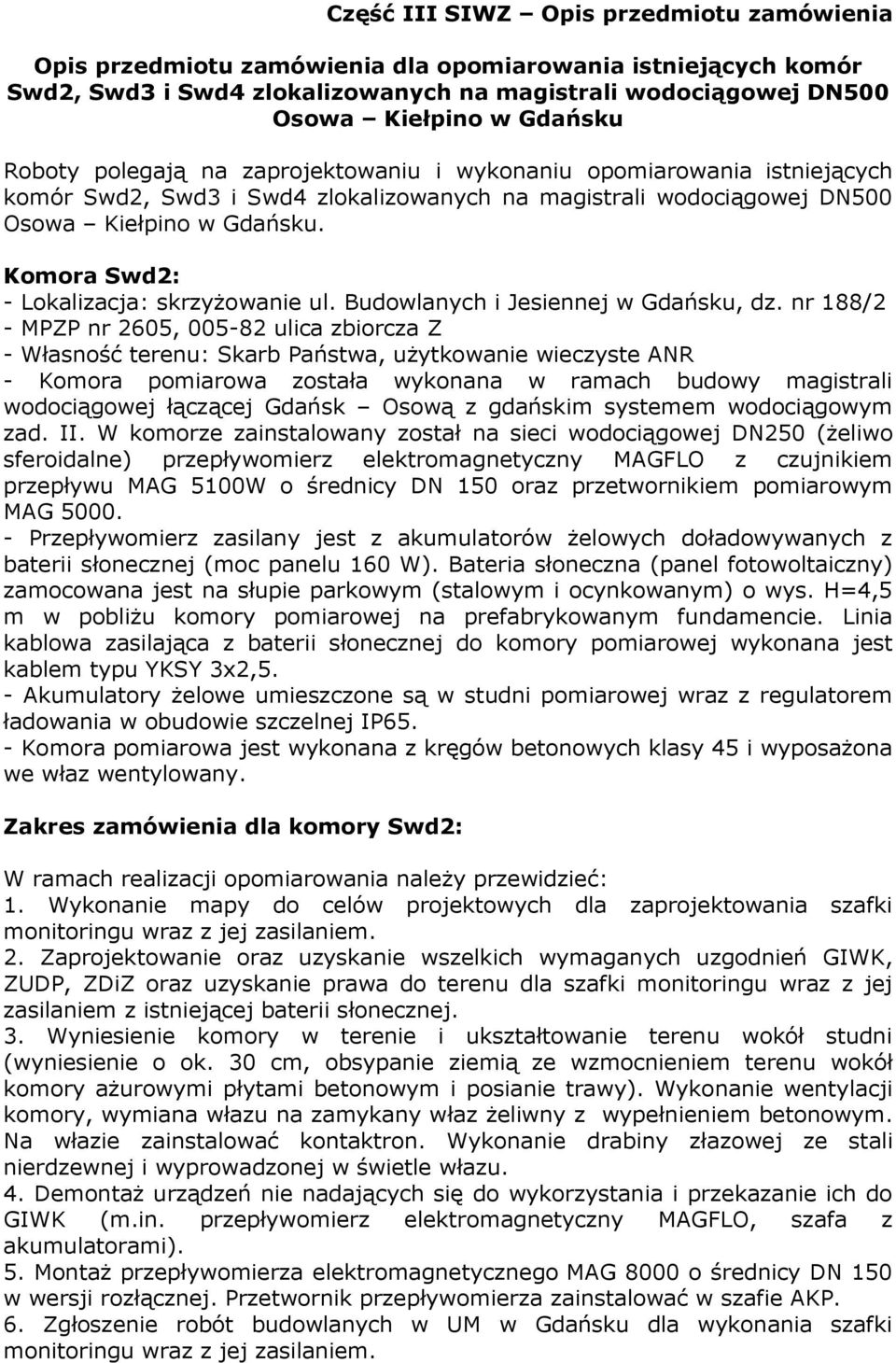

1 Część III SIWZ Opis przedmiotu zamówienia Opis przedmiotu zamówienia dla opomiarowania istniejących komór Swd2, Swd3 i Swd4 zlokalizowanych na magistrali wodociągowej DN500 Osowa Kiełpino w Gdańsku Roboty polegają na zaprojektowaniu i wykonaniu opomiarowania istniejących komór Swd2, Swd3 i Swd4 zlokalizowanych na magistrali wodociągowej DN500 Osowa Kiełpino w Gdańsku. Komora Swd2: - Lokalizacja: skrzyżowanie ul. Budowlanych i Jesiennej w Gdańsku, dz. nr 188/2 - MPZP nr 2605, ulica zbiorcza Z - Własność terenu: Skarb Państwa, użytkowanie wieczyste ANR - Komora pomiarowa została wykonana w ramach budowy magistrali wodociągowej łączącej Gdańsk Osową z gdańskim systemem wodociągowym zad. II. W komorze zainstalowany został na sieci wodociągowej DN250 (żeliwo sferoidalne) przepływomierz elektromagnetyczny MAGFLO z czujnikiem przepływu MAG 5100W o średnicy DN 150 oraz przetwornikiem pomiarowym MAG Przepływomierz zasilany jest z akumulatorów żelowych doładowywanych z baterii słonecznej (moc panelu 160 W). Bateria słoneczna (panel fotowoltaiczny) zamocowana jest na słupie parkowym (stalowym i ocynkowanym) o wys. H=4,5 m w pobliżu komory pomiarowej na prefabrykowanym fundamencie. Linia kablowa zasilająca z baterii słonecznej do komory pomiarowej wykonana jest kablem typu YKSY 3x2,5. - Akumulatory żelowe umieszczone są w studni pomiarowej wraz z regulatorem ładowania w obudowie szczelnej IP65. - Komora pomiarowa jest wykonana z kręgów betonowych klasy 45 i wyposażona we właz wentylowany. Zakres zamówienia dla komory Swd2: W ramach realizacji opomiarowania należy przewidzieć: 1. Wykonanie mapy do celów projektowych dla zaprojektowania szafki 2. Zaprojektowanie oraz uzyskanie wszelkich wymaganych uzgodnień GIWK, ZUDP, ZDiZ oraz uzyskanie prawa do terenu dla szafki monitoringu wraz z jej zasilaniem z istniejącej baterii słonecznej. 3. Wyniesienie komory w terenie i ukształtowanie terenu wokół studni (wyniesienie o ok. 30 cm, obsypanie ziemią ze wzmocnieniem terenu wokół komory ażurowymi płytami betonowym i posianie trawy). Wykonanie wentylacji komory, wymiana włazu na zamykany właz żeliwny z wypełnieniem betonowym. Na włazie zainstalować kontaktron. Wykonanie drabiny złazowej ze stali nierdzewnej i wyprowadzonej w świetle włazu. 4. Demontaż urządzeń nie nadających się do wykorzystania i przekazanie ich do GIWK (m.in. przepływomierz elektromagnetyczny MAGFLO, szafa z akumulatorami). 5. Montaż przepływomierza elektromagnetycznego MAG 8000 o średnicy DN 150 w wersji rozłącznej. Przetwornik przepływomierza zainstalować w szafie AKP. 6. Zgłoszenie robót budowlanych w UM w Gdańsku dla wykonania szafki

2 7. Wykonanie robót wraz z przygotowaniem dokumentacji powykonawczej. W ramach prac należy: 1. Opracować i uzgodnić z GIWK i SNG dokumentację projektową (dokumentacja musi zawierać bilans mocy i sprawdzenie, czy istniejący panel fotowoltaiczny jest wystarczający dla zasilania urządzeń i przekazu danych). 2. Wykonać szafkę zasilająco-sterowniczą w oparciu o opracowaną i uzgodnioną dokumentację, wyposażoną zgodnie ze standardem obowiązującym na podobnych obiektach GIWK, wyposażoną m.in. w: a. rejestrator typu CellBOX-H/BOX-RTU z komunikacją ModBUS RTU i transmisją GPRS, b. antenę GSM, c. ochronnik przeciwprzepięciowy kanału analogowego, d. ochronnik przeciwprzepięciowy magistrali komunikacyjnej, e. ochronnik przeciwprzepięciowy w torze zasilania, f. wyłącznik główny, g. zabezpieczenia elektryczne poszczególnych urządzeń, h. ogrzewanie szafki z regulatorem temperatury, i. kontaktronowy czujnik otwarcia szafy, j. szafa wykonana w systemie szafka w szafce, z tworzywa sztucznego lub metalowa malowana proszkowo z kompensacją ciśnienia. Drzwi obudowy zewnętrznej pełne, drzwi obudowy wewnętrznej wyposażone w niezbędne urządzenia sygnalizacyjno sterownicze. Usytuowanie: w pobliżu komory pomiarowej, na fundamencie betonowym, wyniesiona 30 cm nad poziomem terenu (odniesienie do chodników). 3. Dobrać i zainstalować przetwornik pomiaru ciśnienia (standard GIWK Aplisens PC-28, zasilanie 24V/DC, pętla prądowa 4 20mA, IP 68 z kablem o długości 15 mb). Przetwornik ciśnienia należy zamontować na króćcu z zaworem odcinającym kulowym. 4. Zamontować pływak mechaniczny w celu wystawienia alarmu na wypadek obecności wody w komorze. 5. Ułożyć niezbędne okablowanie pomiędzy urządzeniami zainstalowanymi w komorze pomiarowej a szafką zasilająco-sterowniczą. 6. Wykonać przekaz danych drogą GPRS (w APN SNG, kartę GSM dostarczy SNG) do dyspozytorni SNG oraz odpowiednio skonfigurować przekaz danych z SNG do GIWK. Należy zrealizować komunikację online z odczytem danych bieżących co kilka minut. Dane zgromadzone w pamięci rejestratora należy przenosić co godzinę do systemu nadrzędnego. Okres odświeżania danych bieżących i okres rejestracji w pamięci rejestratora uzgodnić z SNG. Przesyłać następujące sygnały: a. Stan liczników objętościowych, przepływu chwilowego, rejestr statusowy przepływomierza odczytane po magistrali RS 485, b. Wartość ciśnienia, c. Wartość napięcia zasilania DC (rejestrator), d. Sygnał otwarcia szafy telemetrycznej AKPiA, e. Zbiorczy sygnał otwarcia komory, f. Temperatura rejestratora, g. Poziom sygnału radiowego, h. Poziom naładowania akumulatora, i. Alarm w przypadku zalania komory (wysokość usytuowania pływaka

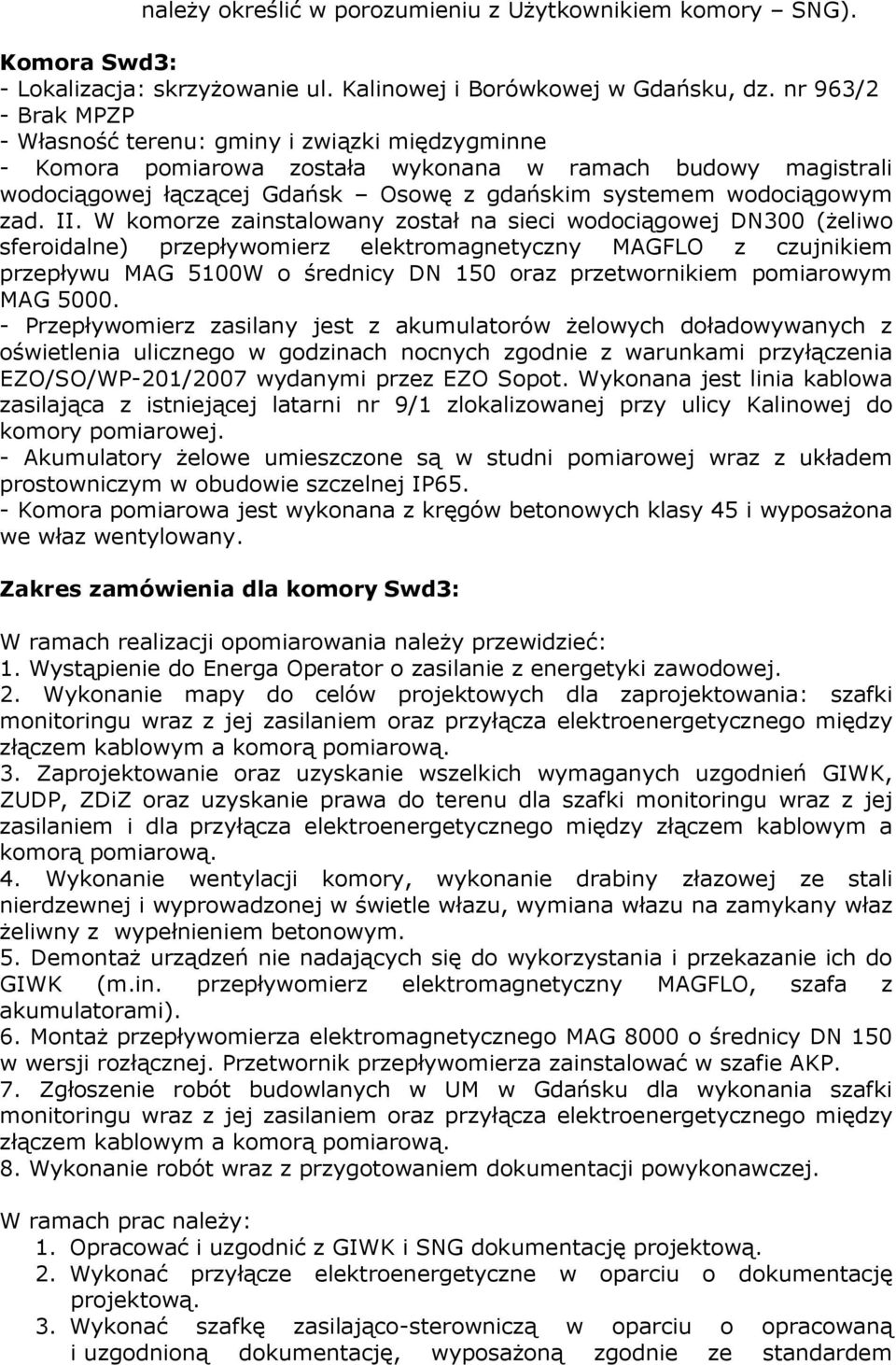

3 należy określić w porozumieniu z Użytkownikiem komory SNG). Komora Swd3: - Lokalizacja: skrzyżowanie ul. Kalinowej i Borówkowej w Gdańsku, dz. nr 963/2 - Brak MPZP - Własność terenu: gminy i związki międzygminne - Komora pomiarowa została wykonana w ramach budowy magistrali wodociągowej łączącej Gdańsk Osowę z gdańskim systemem wodociągowym zad. II. W komorze zainstalowany został na sieci wodociągowej DN300 (żeliwo sferoidalne) przepływomierz elektromagnetyczny MAGFLO z czujnikiem przepływu MAG 5100W o średnicy DN 150 oraz przetwornikiem pomiarowym MAG Przepływomierz zasilany jest z akumulatorów żelowych doładowywanych z oświetlenia ulicznego w godzinach nocnych zgodnie z warunkami przyłączenia EZO/SO/WP-201/2007 wydanymi przez EZO Sopot. Wykonana jest linia kablowa zasilająca z istniejącej latarni nr 9/1 zlokalizowanej przy ulicy Kalinowej do komory pomiarowej. - Akumulatory żelowe umieszczone są w studni pomiarowej wraz z układem prostowniczym w obudowie szczelnej IP65. - Komora pomiarowa jest wykonana z kręgów betonowych klasy 45 i wyposażona we właz wentylowany. Zakres zamówienia dla komory Swd3: W ramach realizacji opomiarowania należy przewidzieć: 1. Wystąpienie do Energa Operator o zasilanie z energetyki zawodowej. 2. Wykonanie mapy do celów projektowych dla zaprojektowania: szafki monitoringu wraz z jej zasilaniem oraz przyłącza elektroenergetycznego między złączem kablowym a komorą pomiarową. 3. Zaprojektowanie oraz uzyskanie wszelkich wymaganych uzgodnień GIWK, ZUDP, ZDiZ oraz uzyskanie prawa do terenu dla szafki monitoringu wraz z jej zasilaniem i dla przyłącza elektroenergetycznego między złączem kablowym a komorą pomiarową. 4. Wykonanie wentylacji komory, wykonanie drabiny złazowej ze stali nierdzewnej i wyprowadzonej w świetle włazu, wymiana włazu na zamykany właz żeliwny z wypełnieniem betonowym. 5. Demontaż urządzeń nie nadających się do wykorzystania i przekazanie ich do GIWK (m.in. przepływomierz elektromagnetyczny MAGFLO, szafa z akumulatorami). 6. Montaż przepływomierza elektromagnetycznego MAG 8000 o średnicy DN 150 w wersji rozłącznej. Przetwornik przepływomierza zainstalować w szafie AKP. 7. Zgłoszenie robót budowlanych w UM w Gdańsku dla wykonania szafki monitoringu wraz z jej zasilaniem oraz przyłącza elektroenergetycznego między złączem kablowym a komorą pomiarową. 8. Wykonanie robót wraz z przygotowaniem dokumentacji powykonawczej. W ramach prac należy: 1. Opracować i uzgodnić z GIWK i SNG dokumentację projektową. 2. Wykonać przyłącze elektroenergetyczne w oparciu o dokumentację projektową. 3. Wykonać szafkę zasilająco-sterowniczą w oparciu o opracowaną i uzgodnioną dokumentację, wyposażoną zgodnie ze standardem

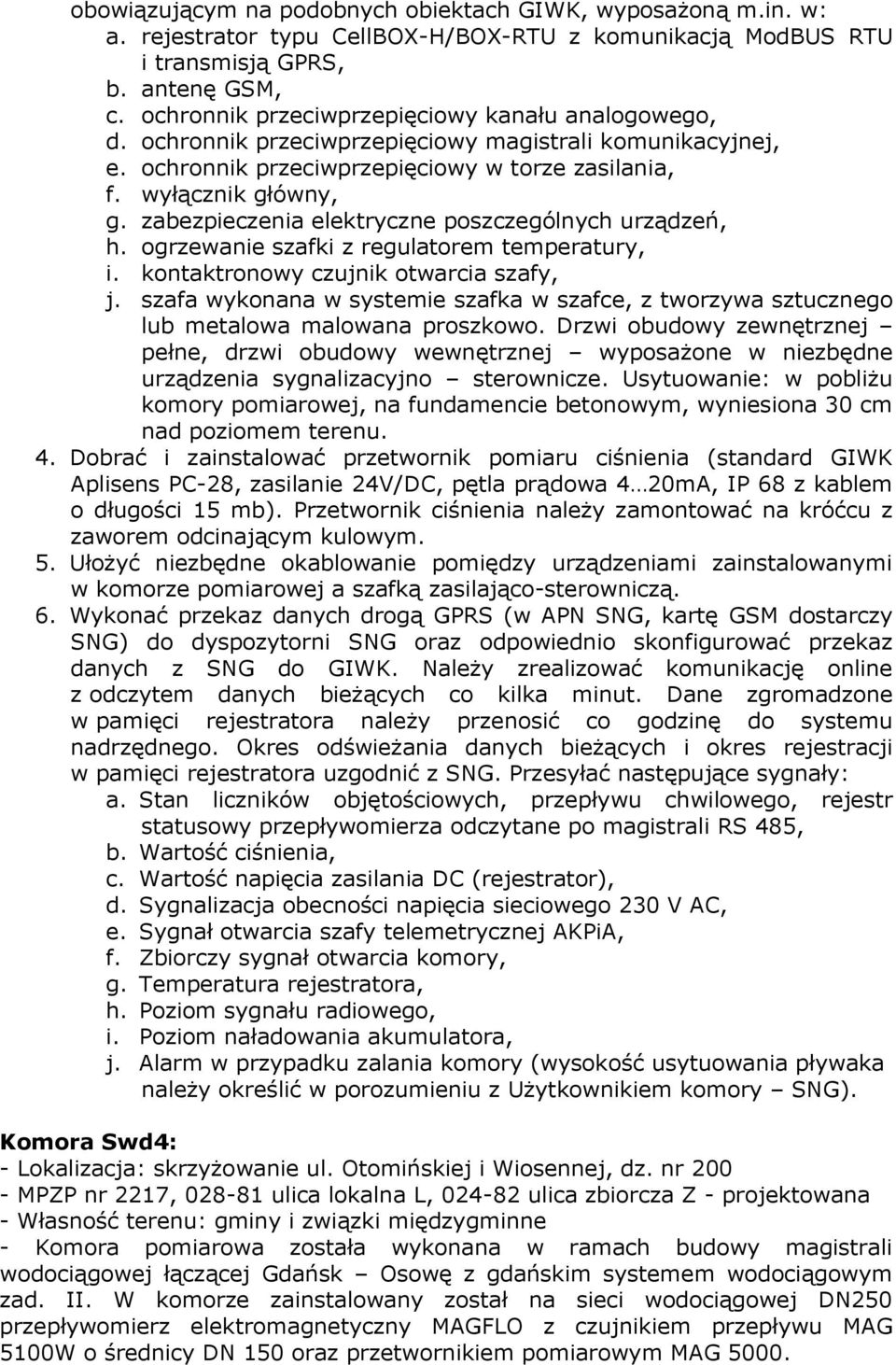

4 obowiązującym na podobnych obiektach GIWK, wyposażoną m.in. w: a. rejestrator typu CellBOX-H/BOX-RTU z komunikacją ModBUS RTU i transmisją GPRS, b. antenę GSM, c. ochronnik przeciwprzepięciowy kanału analogowego, d. ochronnik przeciwprzepięciowy magistrali komunikacyjnej, e. ochronnik przeciwprzepięciowy w torze zasilania, f. wyłącznik główny, g. zabezpieczenia elektryczne poszczególnych urządzeń, h. ogrzewanie szafki z regulatorem temperatury, i. kontaktronowy czujnik otwarcia szafy, j. szafa wykonana w systemie szafka w szafce, z tworzywa sztucznego lub metalowa malowana proszkowo. Drzwi obudowy zewnętrznej pełne, drzwi obudowy wewnętrznej wyposażone w niezbędne urządzenia sygnalizacyjno sterownicze. Usytuowanie: w pobliżu komory pomiarowej, na fundamencie betonowym, wyniesiona 30 cm nad poziomem terenu. 4. Dobrać i zainstalować przetwornik pomiaru ciśnienia (standard GIWK Aplisens PC-28, zasilanie 24V/DC, pętla prądowa 4 20mA, IP 68 z kablem o długości 15 mb). Przetwornik ciśnienia należy zamontować na króćcu z zaworem odcinającym kulowym. 5. Ułożyć niezbędne okablowanie pomiędzy urządzeniami zainstalowanymi w komorze pomiarowej a szafką zasilająco-sterowniczą. 6. Wykonać przekaz danych drogą GPRS (w APN SNG, kartę GSM dostarczy SNG) do dyspozytorni SNG oraz odpowiednio skonfigurować przekaz danych z SNG do GIWK. Należy zrealizować komunikację online z odczytem danych bieżących co kilka minut. Dane zgromadzone w pamięci rejestratora należy przenosić co godzinę do systemu nadrzędnego. Okres odświeżania danych bieżących i okres rejestracji w pamięci rejestratora uzgodnić z SNG. Przesyłać następujące sygnały: a. Stan liczników objętościowych, przepływu chwilowego, rejestr statusowy przepływomierza odczytane po magistrali RS 485, b. Wartość ciśnienia, c. Wartość napięcia zasilania DC (rejestrator), d. Sygnalizacja obecności napięcia sieciowego 230 V AC, e. Sygnał otwarcia szafy telemetrycznej AKPiA, f. Zbiorczy sygnał otwarcia komory, g. Temperatura rejestratora, h. Poziom sygnału radiowego, i. Poziom naładowania akumulatora, j. Alarm w przypadku zalania komory (wysokość usytuowania pływaka należy określić w porozumieniu z Użytkownikiem komory SNG). Komora Swd4: - Lokalizacja: skrzyżowanie ul. Otomińskiej i Wiosennej, dz. nr MPZP nr 2217, ulica lokalna L, ulica zbiorcza Z - projektowana - Własność terenu: gminy i związki międzygminne - Komora pomiarowa została wykonana w ramach budowy magistrali wodociągowej łączącej Gdańsk Osowę z gdańskim systemem wodociągowym zad. II. W komorze zainstalowany został na sieci wodociągowej DN250 przepływomierz elektromagnetyczny MAGFLO z czujnikiem przepływu MAG 5100W o średnicy DN 150 oraz przetwornikiem pomiarowym MAG 5000.

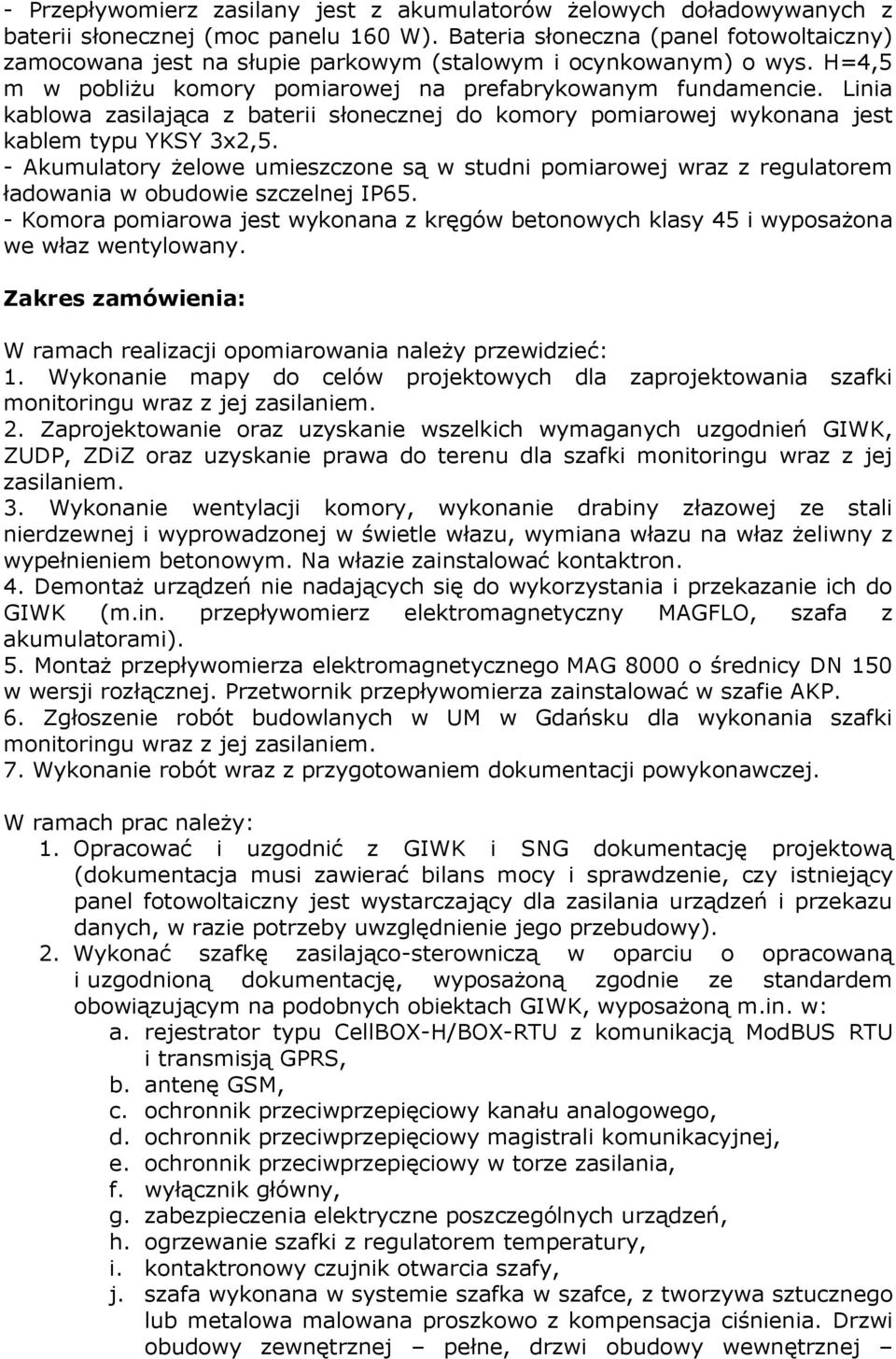

5 - Przepływomierz zasilany jest z akumulatorów żelowych doładowywanych z baterii słonecznej (moc panelu 160 W). Bateria słoneczna (panel fotowoltaiczny) zamocowana jest na słupie parkowym (stalowym i ocynkowanym) o wys. H=4,5 m w pobliżu komory pomiarowej na prefabrykowanym fundamencie. Linia kablowa zasilająca z baterii słonecznej do komory pomiarowej wykonana jest kablem typu YKSY 3x2,5. - Akumulatory żelowe umieszczone są w studni pomiarowej wraz z regulatorem ładowania w obudowie szczelnej IP65. - Komora pomiarowa jest wykonana z kręgów betonowych klasy 45 i wyposażona we właz wentylowany. Zakres zamówienia: W ramach realizacji opomiarowania należy przewidzieć: 1. Wykonanie mapy do celów projektowych dla zaprojektowania szafki 2. Zaprojektowanie oraz uzyskanie wszelkich wymaganych uzgodnień GIWK, ZUDP, ZDiZ oraz uzyskanie prawa do terenu dla szafki monitoringu wraz z jej zasilaniem. 3. Wykonanie wentylacji komory, wykonanie drabiny złazowej ze stali nierdzewnej i wyprowadzonej w świetle włazu, wymiana włazu na właz żeliwny z wypełnieniem betonowym. Na włazie zainstalować kontaktron. 4. Demontaż urządzeń nie nadających się do wykorzystania i przekazanie ich do GIWK (m.in. przepływomierz elektromagnetyczny MAGFLO, szafa z akumulatorami). 5. Montaż przepływomierza elektromagnetycznego MAG 8000 o średnicy DN 150 w wersji rozłącznej. Przetwornik przepływomierza zainstalować w szafie AKP. 6. Zgłoszenie robót budowlanych w UM w Gdańsku dla wykonania szafki 7. Wykonanie robót wraz z przygotowaniem dokumentacji powykonawczej. W ramach prac należy: 1. Opracować i uzgodnić z GIWK i SNG dokumentację projektową (dokumentacja musi zawierać bilans mocy i sprawdzenie, czy istniejący panel fotowoltaiczny jest wystarczający dla zasilania urządzeń i przekazu danych, w razie potrzeby uwzględnienie jego przebudowy). 2. Wykonać szafkę zasilająco-sterowniczą w oparciu o opracowaną i uzgodnioną dokumentację, wyposażoną zgodnie ze standardem obowiązującym na podobnych obiektach GIWK, wyposażoną m.in. w: a. rejestrator typu CellBOX-H/BOX-RTU z komunikacją ModBUS RTU i transmisją GPRS, b. antenę GSM, c. ochronnik przeciwprzepięciowy kanału analogowego, d. ochronnik przeciwprzepięciowy magistrali komunikacyjnej, e. ochronnik przeciwprzepięciowy w torze zasilania, f. wyłącznik główny, g. zabezpieczenia elektryczne poszczególnych urządzeń, h. ogrzewanie szafki z regulatorem temperatury, i. kontaktronowy czujnik otwarcia szafy, j. szafa wykonana w systemie szafka w szafce, z tworzywa sztucznego lub metalowa malowana proszkowo z kompensacja ciśnienia. Drzwi obudowy zewnętrznej pełne, drzwi obudowy wewnętrznej

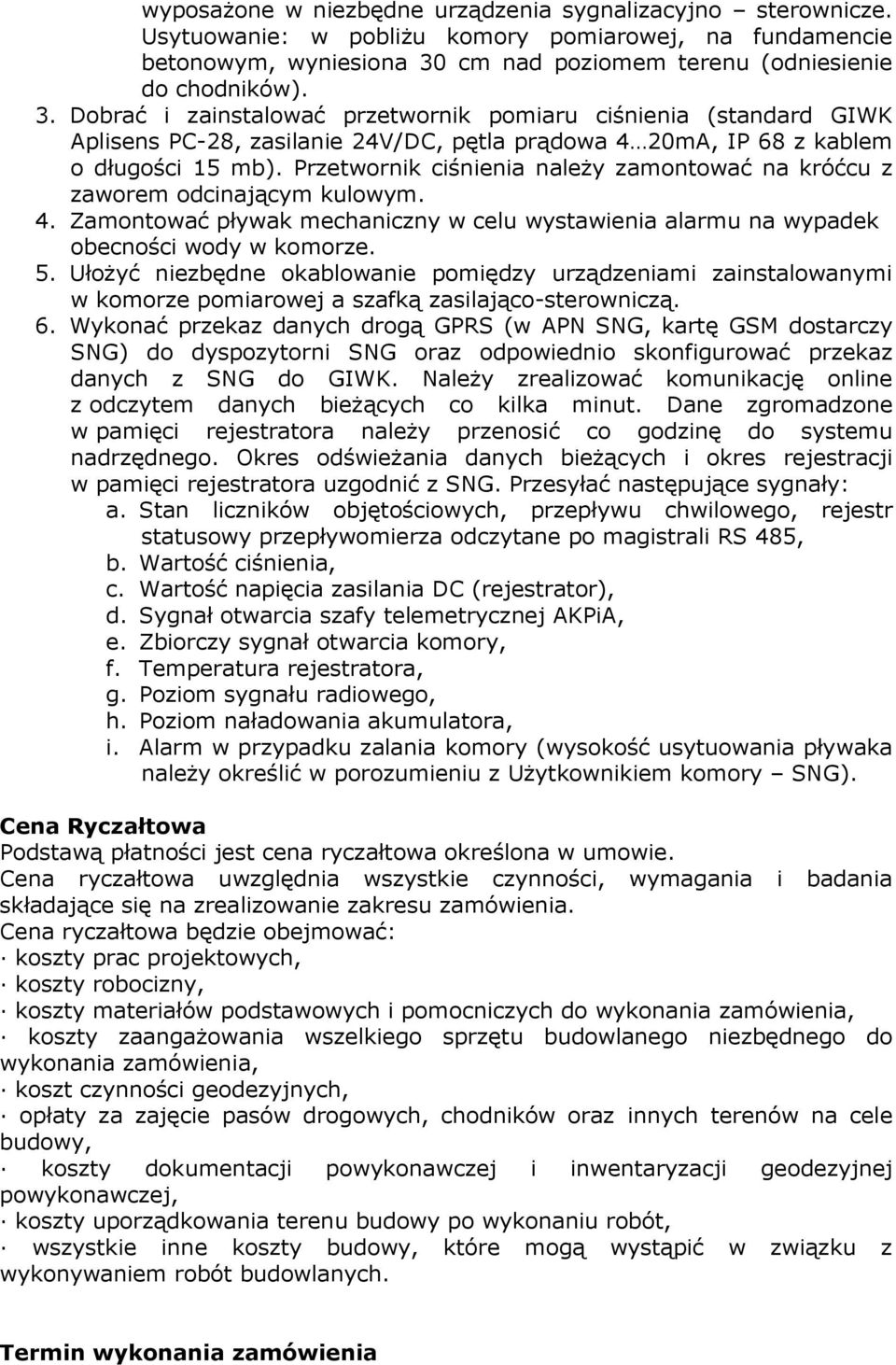

6 wyposażone w niezbędne urządzenia sygnalizacyjno sterownicze. Usytuowanie: w pobliżu komory pomiarowej, na fundamencie betonowym, wyniesiona 30 cm nad poziomem terenu (odniesienie do chodników). 3. Dobrać i zainstalować przetwornik pomiaru ciśnienia (standard GIWK Aplisens PC-28, zasilanie 24V/DC, pętla prądowa 4 20mA, IP 68 z kablem o długości 15 mb). Przetwornik ciśnienia należy zamontować na króćcu z zaworem odcinającym kulowym. 4. Zamontować pływak mechaniczny w celu wystawienia alarmu na wypadek obecności wody w komorze. 5. Ułożyć niezbędne okablowanie pomiędzy urządzeniami zainstalowanymi w komorze pomiarowej a szafką zasilająco-sterowniczą. 6. Wykonać przekaz danych drogą GPRS (w APN SNG, kartę GSM dostarczy SNG) do dyspozytorni SNG oraz odpowiednio skonfigurować przekaz danych z SNG do GIWK. Należy zrealizować komunikację online z odczytem danych bieżących co kilka minut. Dane zgromadzone w pamięci rejestratora należy przenosić co godzinę do systemu nadrzędnego. Okres odświeżania danych bieżących i okres rejestracji w pamięci rejestratora uzgodnić z SNG. Przesyłać następujące sygnały: a. Stan liczników objętościowych, przepływu chwilowego, rejestr statusowy przepływomierza odczytane po magistrali RS 485, b. Wartość ciśnienia, c. Wartość napięcia zasilania DC (rejestrator), d. Sygnał otwarcia szafy telemetrycznej AKPiA, e. Zbiorczy sygnał otwarcia komory, f. Temperatura rejestratora, g. Poziom sygnału radiowego, h. Poziom naładowania akumulatora, i. Alarm w przypadku zalania komory (wysokość usytuowania pływaka należy określić w porozumieniu z Użytkownikiem komory SNG). Cena Ryczałtowa Podstawą płatności jest cena ryczałtowa określona w umowie. Cena ryczałtowa uwzględnia wszystkie czynności, wymagania i badania składające się na zrealizowanie zakresu zamówienia. Cena ryczałtowa będzie obejmować: koszty prac projektowych, koszty robocizny, koszty materiałów podstawowych i pomocniczych do wykonania zamówienia, koszty zaangażowania wszelkiego sprzętu budowlanego niezbędnego do wykonania zamówienia, koszt czynności geodezyjnych, opłaty za zajęcie pasów drogowych, chodników oraz innych terenów na cele budowy, koszty dokumentacji powykonawczej i inwentaryzacji geodezyjnej powykonawczej, koszty uporządkowania terenu budowy po wykonaniu robót, wszystkie inne koszty budowy, które mogą wystąpić w związku z wykonywaniem robót budowlanych. Termin wykonania zamówienia

7 6 miesięcy od daty podpisania umowy.
