1 CIĘCIE POJEDYNCZE MARMUR START KONIEC 1. Parametry początku i końca cięcia (wpisywanie wartości, lub odczyt bieżącej pozycji): a. punkt start i punkt koniec b. punkt start i długość cięcia 2. Parametr: głębokość cięcia 3. Praca jak na rysunku 4. Praca w osiach X i Y a. cięcie w osi X głowica w pozycji 0 b. cięcie w osi Y głowica w pozycji Wybór dowolnego narzędzia z biblioteki narzędzi. 1 / 20

2 CIĘCIE POJEDYNCZE GRANIT START KONIEC START KONIEC 1. Parametry początku i końca cięcia (wpisywanie wartości, lub odczyt bieżącej pozycji): a. punkt start i punkt koniec b. punkt start i długość cięcia 2. Parametry: a. głębokość cięcia b. głębokość ostatniego cięcia c. krok opuszczania z lewej strony 3. Praca jak na rysunku 4. Praca w osiach X i Y a. cięcie w osi X głowica w pozycji 0 b. cięcie w osi Y głowica w pozycji Wybór dowolnego narzędzia z biblioteki narzędzi. 2 / 20

3 POJEDYŃCZE CIĘCIE PO ZADANYM KĄCIE OBROTU GŁOWICY 1. Parametry początku i końca cięcia: a. punkt początek i punkt koniec b. punkt początek, kąt obrotu głowicy, długość cięcia 2. Cięcie jak w programach pojedyncze cięcie marmur i pojedyncze cięcie granit. 3. Wybór dowolnego narzędzia z biblioteki narzędzi. 3 / 20

4 POJEDYNCZE CIĘCIE PO ZADANYM KĄCIE WYCHYŁU GŁOWICY 1. Parametry początku i końca cięcia (wpisywanie wartości, lub odczyt pozycji): a. punkt początek i punkt koniec b. punkt początek i długość cięcia 2. Parametr kąt wychyłu (wpisywanie wartości, lub odczyt pozycji) 3. Cięcie jak w programach pojedyncze cięcie marmur i pojedyncze cięcie granit. 4. Praca w osiach X i Y a. cięcie w osi X głowica w pozycji 0 b. cięcie w osi Y głowica w pozycji Wybór dowolnego narzędzia z biblioteki narzędzi. 4 / 20

5 POJEDYŃCZE CIĘCIE PO ZADANYM KĄCIE WYCHYŁU GŁOWICY I OBROCIE GŁOWICY 1. Parametry początku i końca cięcia (wpisywanie wartości, lub odczyt pozycji): a. punkt początek i punkt koniec b. punkt początek, kąt obrotu głowicy, długość cięcia 2. Parametr kąt wychyłu (wpisywanie wartości, lub odczyt pozycji) 3. Cięcie jak w programach pojedyncze cięcie marmur i pojedyncze cięcie granit. 4. Wybór dowolnego narzędzia z biblioteki narzędzi. 5 / 20

6 CIĘCIE NA PASY MARMUR 1. Cięcie jak w programie pojedyncze cięcie marmur. Po wykonaniu pojedynczego cięcia następuje przejazd na następny pasek. 2. Parametr: grubość dysku tnącego. 3. Możliwość zadania do 10 pasów o różnych rozmiarach (przykład poniżej). Każdy z pasów może być powtórzony do 99 razy. Następny pas jest wykonywany, gdy obie wartości (rozmiar i ilość) są różne od 0. PRZYKŁAD: D rozmiar, Q ilość 1. D = mm Q1 = 1 2. D = mm Q1 = 3 3. D = 0.0 mm Q1 = 4 4. D = mm Q1 = 2 5. D = 0.0 mm Q1 = 0 repeats repeats repeats repeats repeats / 20

7 CIĘCIE NA PASY GRANIT 1. Cięcie jak w programie pojedyncze cięcie granit. Po wykonaniu pojedynczego cięcia następuje przejazd na następny pasek. 2. Parametr: grubość dysku tnącego. 3. Możliwość zadania do 10 pasów o różnych rozmiarach (przykład poniżej). Każdy z pasów może być powtórzony do 99 razy. Następny pas jest wykonywany, gdy obie wartości (rozmiar i ilość) są różne od 0. PRZYKŁAD: D rozmiar, Q ilość 1. D = mm Q1 = 1 2. D = mm Q1 = 3 3. D = 0.0 mm Q1 = 4 4. D = mm Q1 = 2 5. D = 0.0 mm Q1 = 0 repeats repeats repeats repeats repeats DODATKOWA OPCJA DLA PROGRAMÓW POJEDYNCZE CIĘCIE GRANIT I CIĘCIE NA PASY GRANIT 1. Pod koniec przejazdu następuje opuszczanie dysku na głębokość zadaną jako skok Z.. 7 / 20

8 CIĘCIE PROSTOKĄTÓW MARMUR 1. Cięcie jak w programie pojedyncze cięcie marmur. Po wykonaniu pojedynczego cięcia następuje przejazd na następny pasek. Po wykonaniu wszystkich pasów następuje obrót i cięcie pasów w drugiej osi. 2. Parametr: grubość dysku tnącego. 3. Możliwość zadania do 10 pasów o różnych rozmiarach dla każdej z osi X i Y. Każdy z pasów może być powtórzony do 99 razy. Następny pas jest wykonywany, gdy obie wartości (rozmiar i ilość) są różne od 0. 8 / 20

9 CIĘCIE PROSTOKĄTÓW GRANIT 1. Cięcie jak w programie pojedyncze cięcie granit. Po wykonaniu pojedynczego cięcia następuje przejazd na następny pasek. Po wykonaniu wszystkich pasów następuje obrót i cięcie pasów w drugiej osi. 2. Parametr: grubość dysku tnącego. 3. Możliwość zadania do 10 pasów o różnych rozmiarach dla każdej z osi X i Y. Każdy z pasów może być powtórzony do 99 razy. Następny pas jest wykonywany, gdy obie wartości (rozmiar i ilość) są różne od Wybór dowolnego narzędzia z biblioteki narzędzi. 9 / 20

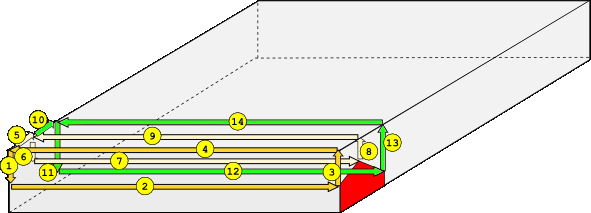

10 PROFILOWANIE MARMUR 1. Zadawanie dowolnego kształtu w osiach XZ lub YZ. 2. Parametr: skok nacinania, offset osi Z. 3. Cięcie jak w programie pojedyncze cięcie marmur. Po wykonaniu pojedynczego cięcia następuje przejazd o wartość skoku nacinania. 4. Offset osi Z po zakończeniu cięcia przejazd w górę o zadaną wartość (a nie do maksymalnego górnego położenia). 5. Wybór dowolnego narzędzia z biblioteki narzędzi. 10 / 20

11 PROFILOWANIE GRANIT 1. Zadawanie dowolnego kształtu w osiach XZ lub YZ. 2. Parametr: skok nacinania, skok opuszczania,offset osi Z. 3. Cięcie jak w programie pojedyncze cięcie granit. Po wykonaniu pojedynczego cięcia następuje przejazd o wartość skoku nacinania. 4. Offset osi Z po zakończeniu cięcia przejazd w górę o zadaną wartość (a nie do maksymalnego górnego położenia). 5. Wybór dowolnego narzędzia z biblioteki narzędzi. 11 / 20

12 WYGŁADZANIE PROFILU 1. Praca w osi YZ lub XZ. 2. Wygładzanie profilu wykonanego w programach profilowanie marmur lub profilowanie granit. 3. Dysk prostopadły do trajektorii ruchu. 4. Uwzględnianie grubość dysku dla zachowania kształtu profilu. 5. Parametr: przesunięcie po wykonaniu profilu. 6. Parametr długość profilu / ilość powtórzeń. 7. Wybór dowolnego narzędzia z biblioteki narzędzi. 12 / 20

13 TRALKA PIONOWA 1. Praca jak profilowanie marmur, profilowanie granit, wygładzanie profilu. 2. Dodatkowa oś obrotowa. 3. Parametr: prędkość obrotowa tralki. 13 / 20

14 TRALKA POZIOMA 1. Praca jak profilowanie marmur, profilowanie granit, wygładzanie profilu. 2. Dodatkowa oś obrotowa. 3. Parametr: prędkość obrotowa tralki. 14 / 20

15 WYCINANIE WIELOKĄTÓW, WIELOBOKÓW 1. Biblioteka kształtów z możliwością edytowania ich parametrów (długości, kąty) 2. Możliwość dynamicznego rozmieszczania kształtów. 3. Wykrywanie kolizji. Sygnalizacja sytuacji gdy aby wyciąć jeden kształt należy uszkodzić inny. 4. Parametr: wysokość płyty. 5. Praca jak w programie pojedyncze cięcie marmur i pojedyncze cięcie granit. 6. Wybór dowolnego narzędzia z biblioteki narzędzi. 15 / 20

16 WYCINANIE KOŁA DYSKIEM Parametr: średnica koła. Parametr: kształt wewnętrzny / kształt zewnętrzny. Parametr: wysokość płyty. Parametr: skok opuszczania. Sygnalizacja czy przy określonych parametrach dysku istnieje możliwość wykonania danego kształtu. 6. Zagłębianie dysku na kilka kroków. 7. Wybór dowolnego narzędzia z biblioteki narzędzi. 16 / 20

17 WYCINANIE ŁUKÓW DYSKIEM Wycinanie pojedynczego promienia lub dwóch połączonych odcinkami prostymi. Parametr: promienie łuków, kąt, długość prostych. Parametr: kształt wewnętrzny / kształt zewnętrzny. Parametr: wysokość płyty. Parametr: skok opuszczania. Sygnalizacja czy przy określonych parametrach dysku istnieje możliwość wykonania danego kształtu. 7. Zagłębianie dysku na kilka kroków. 8. Wybór dowolnego narzędzia z biblioteki narzędzi. 17 / 20

18 WYCINANIE WIELE ŁUKÓW I OKRĘGÓW 1. Biblioteka kształtów. Możliwością edytowania ich parametrów (długości, promienie, kąty). 2. Dynamiczne rozmieszczania kształtów (DRAG&DROP). 3. Wykrywanie kolizji. Sygnalizacja sytuacji gdy aby wyciąć jeden kształt należy uszkodzić inny. 4. Sygnalizacja czy przy określonych parametrach dysku istnieje możliwość wykonania danego kształtu. 5. Parametr: kształt wewnętrzny / kształt zewnętrzny. 6. Ustawianie wysokości płyty. 7. Parametr: wysokość płyty. 8. Parametr: skok opuszczania. 9. Zagłębianie dysku na kilka kroków. 10. Wybór dowolnego narzędzia z biblioteki narzędzi. 18 / 20

19 WYCINANIE OCIEKACZY 1. Zadawanie kształtu (czworobok) długość, szerokość, promienie. 2. Określanie zmiennej głębokości Z w dwóch skrajnych położeniach. 3. Wybór dowolnego narzędzia z biblioteki narzędzi. 19 / 20

20 DODATKOWE FUNKCJE 1. Frezowanie powierzchni. 2. Cięcie po wyznaczonej trajektorii. (ustawiając maszynę w danym miejscu za pomocą np. przyciśnięcia przycisku następuje wprowadzenie współrzędnych), możliwość edytowania kształtu. 3. Wiercenie frezem lub wiertłem. 4. Wykonanie kieszeni z powierzchnią prostą (Z stałe) i pochyłą (Z zmienne), z uwzględnieniem kompensacji narzędzia. 5. Grawerowanie tekstu (wprowadzając dowolny tekst istnieje możliwość dynamicznego przesunięcia go w dowolnym obszarze stołu, jak również edycja co do wielkości liter). Możliwość wykonania tekstu zagłębionego jak również zebranie naddatku materiału do wykonania tekstu wypukłego. 6. Wykonanie spiralnego kształtu na tralce pionowej i poziomej. Możliwość wprowadzania kształtu spiralnego zagłębianego jak i zbieranie naddatku materiału aby kształt spiralny był uwypuklony. Edycja co do wymiarów nacinanej spirali. 7. Wykonanie zdjęcia stołu w celu pozycjonowania materiału do obróbki lub alternatywnie możliwość zaznaczenia naroży materiału w celu jego identyfikacji. 8. Zapisywanie wprowadzanych kształtów w formie.dxf lub.dwg, gdzie istnieje możliwość ich importu, eksportu i edycji. 9. MiniCAD wprowadzanie dowolnych kształtów, kombinacji ruchów, zapis w dxf. lub.dwg. 10. Import plików G-code 11. Informacja o szacunkowym czasie wykonania programu. 12. Wyświetlanie temperatur silników / temperatur serwowzmacniaczy / obciążeń silników. 13. Zmiana kierunku obrotu silnika głównego dysk / /frez. 14. Przejazd na zadaną pozycję. 15. Komunikaty awarii. 16. Ustawianie prędkości w trybie przejzadów manualnych (np. z joysticka) 17. Regulacja prędkości ruchu ustawczego, właściwej pracy w danej osi jak również regulacji prędkości obrotowej silnika z trzech niezależnych zewnętrznych potencjometrów. 18. Okno serwisowe z dostępem na hasło 19. Ustawianie parametrów serwisowych tj. skalowanie osi, odsunięcie dysku od osi obrotu suportu i osi obrotu głowicy, itp Podgląd ilości motogodzin pracy maszyny. 21. Okno diagnostyczne dla wejść/wyjść cyfrowych. 22. Automatyczna wymiana narzędzi. 23. Biblioteka narzędzi gdzie każde z nich będzie można edytować począwszy od kształtu do scharakteryzowania parametrów pracy (począwszy od narzędzi do wiercenia, frezowania, grawerowania skończywszy na narzędziach do obróbki wykończeniowej powierzchni) 20 / 20
