1 Technologie proekologiczne stosowane do produkcji płytek obwodów drukowanych Anna Girulska Poznań, czerwiec

2 Eldos - krótka historia Certyfikaty Produkty Wkład w EKOPROJEKTOWANIE 2

3 Sp.z o.o. Wrocław ul Bacciarellego 54 Marketing: tel:(+48 71) (+48 71) Dział Obsługi Klienta: tel: :(+48 71) ,63,64,65 3

4 ELDOS Sp. z o.o. posiada następujące certyfikaty: Certfikat niepalności produktów przyznany przez Underwriters Laboratories Inc., (1994 rok) Certyfikat ISO 9001:2000 (poprzednio ISO 9002), przyznany przez DQS, (1997 rok) 4

5 Produkty: Płytki obwodów drukowanych: dwustronne wielowarstwowe elastyczne sztywno - giętkie 5

6 Wkład Eldosu w Ekoprojektowanie wdrożenie procesu ENIG - poszerzenie oferty rynkowej wdrożenie procesu metalizacji bezpośredniej - eliminacja formaliny wdrożenie alkalicznie wywoływanej fotomaski - eliminacja butyldiglikolu wdrożenie procesu cyny galwanicznej - eliminacja ołowiu wdrożenie procesu cyny chemicznej - eliminacja ołowiu (RoHS) wdrożenie laminatów halogen free - eliminacja bromopochodnych (RoHS) (polibromowane bifenyle -PBB, polibromowane etery difenyli -PBDE wdrożenie farby maskującej halogen free - eliminacja bromopochodnych (RoHS) 6

7 Linia do procesu metalizacji bezpośredniej - eliminacja formaliny i związków kompleksujących miedź 7

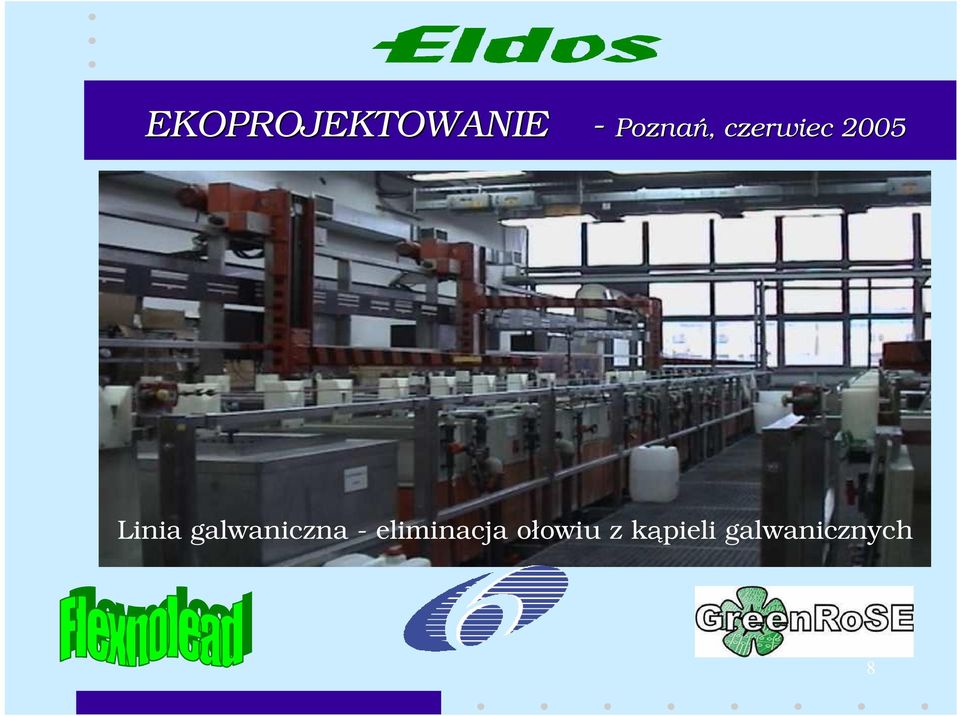

8 Linia galwaniczna - eliminacja ołowiu z kąpieli galwanicznych 8

9 Nakładanie maski lutowniczej na płytki metodą kurtynową-eliminacja butyldiglikolu 9

10 Proekologiczne projekty 1. PCBs with High Solderability Tin Coating for Lead-Free Soldering PRINT; Contract No G1ST-CT ; ( ) 2. Removal of Hazardous Substances in Electronics: Processes and Techniques for SMEs - GreenRoSE; Contract No COLL-CT Wdrożenie bezhalogenkowego laminatu na podłoża płytek drukowanych do montażu bezołowiowego; Nr projektu:row ; ( ) 4. Flexible Circuits Processing, Performance and Reliability using Lead-Free Soldering Process FLEXNOLEAD; Contract No COOP-CT ; ( ) 10

11 Udział technologii bezołowiowych w sektorach rynku elektronicznego Eldosu wojsko 1% reszta 13% przemysł samochodowy 43% automatyka przemysłowa 39% elektronika użytkowa 4% 11

12 wielkość Płytki drukowane Eldosu dla poszczególnych sektorów rynku Sn/Pb produkcji [%] bezołowiowa 10 5 przem. samochodowy elektronika użytkowa automatyka przemysłowa 0 medycyna wojsko telekomunikacja reszta 12

13 Koszt wytwarzania powłok bezołowiowych koszt materiałów koszt wody koszt energii 13

14 Koszt wytwarzania powłok bezołowiowych Stop cyna /ołów - metoda HAL Cyna (Immersion Tin) - metoda chemiczna Złoto na podpowłoce niklu (ENIG - Electroless Nickel Immersion Gold) 14

15 Hal: mikrotrawienie, topnikowanie nakładanie Sn/Pb Porównanie kosztu materiałów ENIG: odtłuszczanie, mikrotrawienie aktywowanie, dekapowanie niklowanie chem, złocenie chem. Cyna: mikrotrawienie, metal organiczny, cynowanie chem HAL CYNA EING 15

16 Hal: mikrotrawienie, mycie płytek +6 op.płukania PORÓWNANIE KOSZTU WODY ENIG: odtłuszczanie, mikrotrawienie aktywowanie, dekapowanie niklowanie chem, złocenie chem. + 7 op. płukania HAL EING CYNA Cyna: mikrotrawienie, metal organiczny, cynowanie chem. + 5 op. płukania 16

17 Hal: mikrotrawienie, topnikowanie nakładanie Sn/Pb, mycie płytek PORÓWNANIE KOSZTU ENERGII ENIG: odtłuszczanie, mikrotrawienie aktywowanie, dekapowanie niklowanie chem, złocenie chem Cyna: mikrotrawienie, metal organiczny, cynowanie chem. 0 HAL CYNA ENIG 17

18 PORÓWNANIE KOSZTU OPERACJI WYTWARZANIA POWŁOKI LUTOWNICZEJ WZROST KOSZTU OPERACJI [%] HAL CYNA ENIG 18

19 Podsumowanie: Jakie problemy ma przed sobąmśp na rok przed terminem obowiązywania Dyrektywy RoHS? Problem decyzji związanej z wyborem proekologicznej technologii Koszt inwestycji - zakup lub budowa linii produkcyjnej Wyższy koszt wytwarzania powłoki bezołowiowej 19
