Komponenty wizualne i XAML

Transkrypt

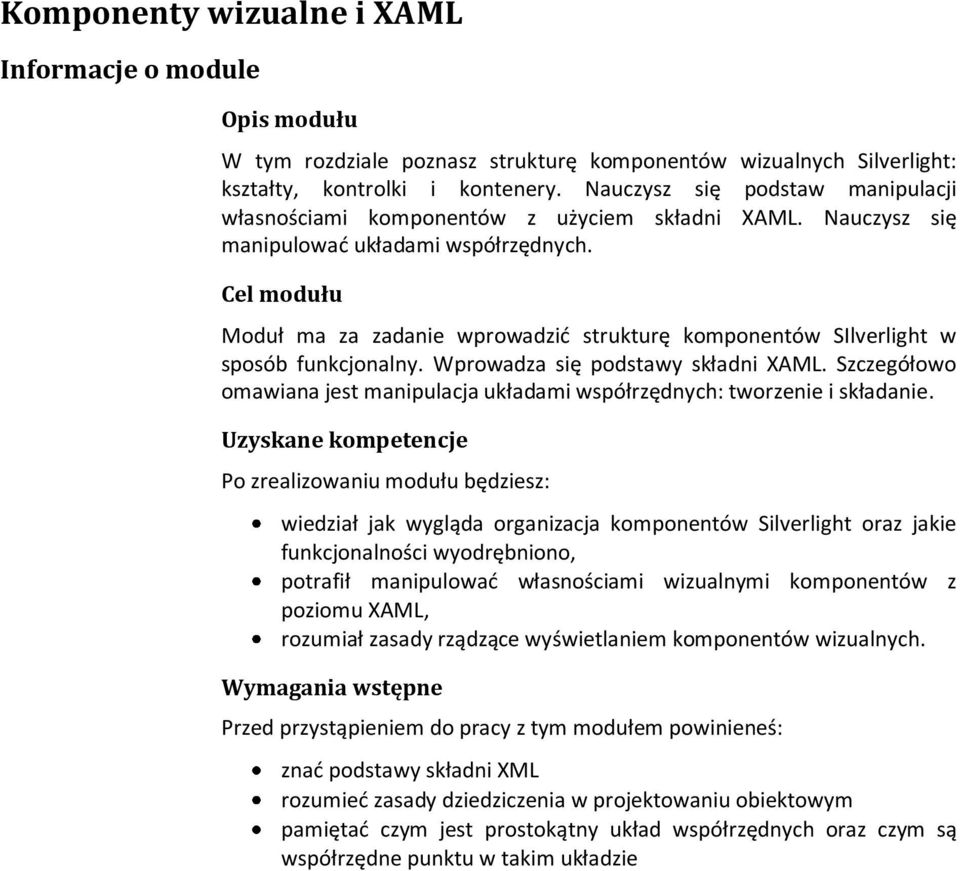

1 Komponenty wizualne i XAML Informacje o module Opis modułu W tym rozdziale poznasz strukturę komponentów wizualnych Silverlight: kształty, kontrolki i kontenery. Nauczysz się podstaw manipulacji własnościami komponentów z użyciem składni XAML. Nauczysz się manipulowad układami współrzędnych. Cel modułu Moduł ma za zadanie wprowadzid strukturę komponentów SIlverlight w sposób funkcjonalny. Wprowadza się podstawy składni XAML. Szczegółowo omawiana jest manipulacja układami współrzędnych: tworzenie i składanie. Uzyskane kompetencje Po zrealizowaniu modułu będziesz: wiedział jak wygląda organizacja komponentów Silverlight oraz jakie funkcjonalności wyodrębniono, potrafił manipulowad własnościami wizualnymi komponentów z poziomu XAML, rozumiał zasady rządzące wyświetlaniem komponentów wizualnych. Wymagania wstępne Przed przystąpieniem do pracy z tym modułem powinieneś: znad podstawy składni XML rozumied zasady dziedziczenia w projektowaniu obiektowym pamiętad czym jest prostokątny układ współrzędnych oraz czym są współrzędne punktu w takim układzie

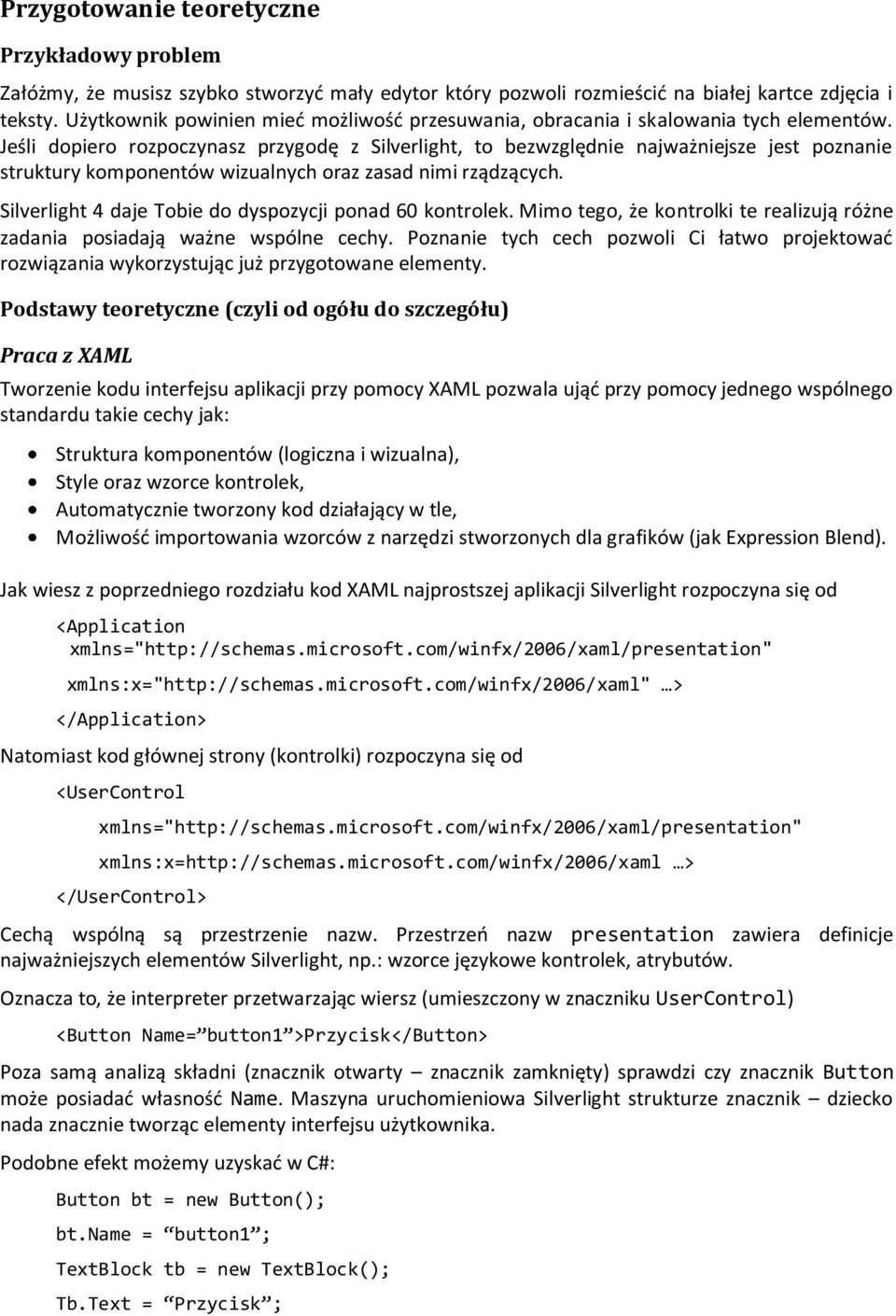

2 Przygotowanie teoretyczne Przykładowy problem Załóżmy, że musisz szybko stworzyd mały edytor który pozwoli rozmieścid na białej kartce zdjęcia i teksty. Użytkownik powinien mied możliwośd przesuwania, obracania i skalowania tych elementów. Jeśli dopiero rozpoczynasz przygodę z Silverlight, to bezwzględnie najważniejsze jest poznanie struktury komponentów wizualnych oraz zasad nimi rządzących. Silverlight 4 daje Tobie do dyspozycji ponad 60 kontrolek. Mimo tego, że kontrolki te realizują różne zadania posiadają ważne wspólne cechy. Poznanie tych cech pozwoli Ci łatwo projektowad rozwiązania wykorzystując już przygotowane elementy. Podstawy teoretyczne (czyli od ogółu do szczegółu) Praca z XAML Tworzenie kodu interfejsu aplikacji przy pomocy XAML pozwala ująd przy pomocy jednego wspólnego standardu takie cechy jak: Struktura komponentów (logiczna i wizualna), Style oraz wzorce kontrolek, Automatycznie tworzony kod działający w tle, Możliwośd importowania wzorców z narzędzi stworzonych dla grafików (jak Expression Blend). Jak wiesz z poprzedniego rozdziału kod XAML najprostszej aplikacji Silverlight rozpoczyna się od <Application xmlns=" xmlns:x=" > </Application> Natomiast kod głównej strony (kontrolki) rozpoczyna się od <UserControl xmlns=" xmlns:x= > </UserControl> Cechą wspólną są przestrzenie nazw. Przestrzeo nazw presentation zawiera definicje najważniejszych elementów Silverlight, np.: wzorce językowe kontrolek, atrybutów. Oznacza to, że interpreter przetwarzając wiersz (umieszczony w znaczniku UserControl) <Button Name= button1 >Przycisk</Button> Poza samą analizą składni (znacznik otwarty znacznik zamknięty) sprawdzi czy znacznik Button może posiadad własnośd Name. Maszyna uruchomieniowa Silverlight strukturze znacznik dziecko nada znacznie tworząc elementy interfejsu użytkownika. Podobne efekt możemy uzyskad w C#: Button bt = new Button(); bt.name = button1 ; TextBlock tb = new TextBlock(); Tb.Text = Przycisk ;

3 bt.content = tb; Podobieostwo występuję tylko na pierwszy rzut oka, natychmiast pojawia się wątpliwośd co do kontekstu stworzenia przycisku. Kod XAML ze względu na strukturę element nadrzędny - element podrzędny potrafi określid strukturę kontrolka-rodzic/kontrolka-dziecko, wiążąc kontrolki w strukturę drzewa wizualnego. Zmiana zawartości drzewa wizualnego (zmiana rozmieszczenia kontrolek) możliwa jest przez edycję kodu XAML i nie wymaga specjalnie przygotowanego środowiska uruchomieniowego. Elastycznośd interfejsu użytkownika uzyskujemy dzięki dobrze zaprojektowanemu zbiorowi kontrolek oraz możliwości ich kontroli. Kontrola komponentów odbywa się przez system własności (szerokośd, wysokośd, czcionka, kolor itp.:). Kolejne rozdziały opisują własności podstawowe kontrolek Silverlight. Dla programisty XAML ważny jest sposób definiowania tych własności. Trzeba pamiętad, że finalnie przypisanie dowolnej wartości wymagało będzie stworzenia przez Silverlight odpowiednich obiektów. Przypisywanie atrybutowe wartości polega na dostępie do własności jak do atrybutu XML i przypisaniu jej wartości w postaci łaocucha znaków, tzn.: <znacznik atrybut= wartość /> Silverlight znając typ atrybutu dokona w tym przypadku konwersji łaocucha (o ile jest możliwa), np.: <Button Background= Yellow /> Drugą metodą przypisania wartości jest użycie składni własności, tzn.: <znacznik> <znacznik.własność> Wartość możliwa do budowy jako obiekt </znacznik.własność> </znacznik> Wcześniejszy przykład napisad można dokładniej, mianowicie: <Button> <Button.Background> <SolidColorBrush Color="Yellow"/> </Button.Background> </Button> Porównanie obu przykładów pozwala wnioskowad jak działa konwerter przypisania atrybutowego. Konwerter ten rozpoznając łaocuch jako literał związany z kolorem podstawowym tworzy w sposób niewidoczny obiekt typu SolidColorBrush,a następnie jego własności Color przypisuje kolor odpowiadający łaocuchowi Yellow. Przestrzeo nazw XAML dostępna dzięki przedrostkowi x: pozwala w szczególności nadad nazwę dowolnemu elementowi XAML dzięki konstrukcji x:name, np.: <SolidColorBrush x:name="kolor_wypelnienia" Color="Yellow"/> Więcej cech języka XAML poznasz w pozostałych modułach. Zaprezentowany tutaj zarys w zupełności wystarcza aby rozpocząd przygodę z Silverlight 4. Struktura projektowa Silverlight Wszystkie komponenty wizualne w Silverlight posiadają wspólne cechy. Cech te ujawnia struktura dziedziczenia typów podstawowych:

4 DependencyObject UIElement FrameworkElement Rys. 1 Typy podstawowe Podstawowy typ, czyli DependencyObject, pozwala połączyd kontrolki (oraz własności) ze specyficznym dla Silverlight systemem własności zależnych (temat ten rozwinięty zostanie w module 4 Własności zależne i doczepiane). Klasa UIElement zawiera podstawowe cechy odpowiedzialne za pracę z wyglądem i aranżacją kontrolek. Daje również podstawę do przetwarzania interakcji kontrolek z użytkownikiem. Ostatni w podstawowej hierarchii dziedziczenia jest typ FrameworkElement. Typ ten rozszerza możliwości aranżacji komponentów, w szczególności dodaje mechanizm kontroli zasobów i przydzielania stylów, lokalizacji językowej oraz łączenia danych. Ważna własnośd eksponowana przez FrameworkElement to własnośd Name, dzięki niej możesz nadad kontrolce unikatową nazwę, np. <Button Name= przycisk_start >START</Button> Nazwa ta na etapie projektowania widoczna jest z poziomu kodu C#. Można również odnaleźd żądaną kontrolkę dzięki metodzie FindName klasy FrameworkElement. Komponenty w Silverlight można aranżowad w dowolny sposób, w edytorze możesz umiejscowid jedną kontrolkę na drugiej. Pochodne klasy FrameworkElement, które widzisz w przyborniku, podzielone są, przede wszystkim, w zależności od sposobu zarządzania zawartością. Zarządzanie zawartością powinieneś tutaj rozumied jako sposób dostępu do kontrolek zdefiniowanych jako kontrolki-dzieci. Z poprzedniego modułu pamiętasz poniższy szkielet wyglądu twojej aplikacji: <UserControl > <Grid > </Grid> <Button /> </UserControl> <TextBox /> Próba zadeklarowania więcej niż jednej kontrolki-dziecka w komponencie UserControl, powodowała informację o już istniejącej zawartości. Komponent Grid natomiast nie posiada takich ograniczeo, może posiadad tyle dzieci ile potrzebujesz. Zachowanie to wynika ze struktury Silverlight. Przyjrzyjmy się podstawowym typom dziedziczącym z FrameworkElement:

5 FrameworkElement Shape Control Panel UserControl ContentControl Grid StackPanel Typ Shape: Button Rys. 2 Typy rozszerzone Typ bazowy służący do rysowania kształtów (jak prostokąty, linie, elipsy), Nie może zawierad żadnych kontrolek-dzieci. Typ Control: Typ Panel: Typ bazowy kontrolek które mogą posiadad co najwyżej jedno dziecko, Dziecko nie zawsze jest publicznie dostępne. Podstawowy typ służący zarządzaniu kolekcjami dzieci, Typy pochodne odpowiedzialne są za aranżację wyglądu kontrolek-dzieci. Dzieci komponentów to dowolne elementy typu UIElement. W przypadku klasy Panel dostęp do kolekcji dzieci uzyskujemy przez własnośd Children typu UIElementCollection. Poniższy kod w XAML: <Grid > </Grid> <Button /> <TextBox /> Równoważnie zapisad można w postaci: Grid gr = new Grid(); Button bt = new Button(); TextBox tb = new TextBox(); gr.children.add(bt); gr.children.add(tb); Operacje dodawania do kolekcji są prawidłowe, gdyż zarówno klasa Button jak i TextBox pośrednio dziedziczą z klasy UIElement. Typy UserControl i ContentControl z punktu widzenia projektowego odróżnia zakres widoczności własności Content, która przechowuje kontrolkę-dziecko. Własnośd ta w klasie UserControl jest własnością chronioną, natomiast jest to własnośd publiczna w klasie ContentControl. Oznacza to, że użytkownik komponentu który projektujesz nie będzie miał

6 możliwości zmiany jego zawartości gdyż jest to pochodna typu UserControl (jest to cecha pożądana, gdyż logika działania twojego komponentu może wymagad danych zależnych od użytkownika). Z drugiej strony nie ma najmniejszego problemu, aby na powierzchni przycisku (klasa Button) umieścid obrazek oraz napis (a nawet inne przyciski), np.: <Button Height="72" Width="234" > <StackPanel Name="sp_1" Orientation="Horizontal"> <Button Width="100" Height="30" Content="Przycisk"> </Button> <StackPanel Name="sp_2" > <Image Source="silver.png" Width="30" Height="30"></Image> <TextBlock Width="100">podpis</TextBlock> </StackPanel> </StackPanel> </Button> Własności Content przycisku przypisywany jest obiekt typu StackPanel nazwany sp_1, przypisanie to jest oczywiście prawidłowe gdyż StackPanel dziedziczy z UIElement. Panel o nazwie sp_1 posiada dwójkę dzieci - przycisk oraz kolejny StackPanel nazwany sp_2. Panel o nazwie sp_2 posiada dwójkę dzieci tj.: kontrolkę Image oraz TextBlock. Zarządzanie rozmieszczeniem Twoja aplikacja Silverlight tuż po uruchomieniu, a jeszcze przed narysowaniem interfejsu musi ustalid layout (wygląd, rozmieszczenie komponentów), można zapytad dlaczego? Spędzamy przecież czas projektując layout i nie powinien się on zmienid. Tak jest w istocie, pamiętad jednak musisz, że aplikacja Silverlight może dowiedzied się jaki posiada rozmiar w przeglądarce dopiero po inicjalizacji. Oznacza to, że wiedząc ile miejsca przydzielono mu na stronie system zarządzania wyglądem winien uzgodnid położenia wszystkich komponentów w zależności od zadanego rozmiaru. Ten sposób postępowania dotyczy również składowych naszego interfejsu użytkownika, mianowicie: każdy rodzic powinien uzgodnid ze swoimi dziedmi ich wymiary i położenie. Są one pośrednio zależne od miejsca przeznaczonego dla rodzica. Proces rozmieszczania dzieli się na dwie fazy: Odpytywanie kontrolek-dzieci o rozmiar (faza Measure), Ustalanie pozycji kontrolek-dzieci (faza Arrange). Pierwsza faza, to faza w której rodzic odpytuje kontrolki-dzieci o rozmiar którego wymagają do odrysowania. Odpytywane są wszystkie dzieci z wyjątkiem tych które posiadają własnośd Visibility ustawioną na false. Oczywiście gdy kontrolka-dziecko jest np. pochodną klasy Panel przegląda swoje dzieci w ten sam sposób oraz uwzględnia sposób ich rozmieszczenia. Na podstawie tak uzyskanych informacji żąda pewnego obszaru do wyświetlenia swojej zawartości. Rodzic szerokość wysokość wysokość Dziecko szerokość Rys. 3 Zapotrzebowanie kontrolki na obszar

7 Faza druga to faza która na podstawie zebranych informacji przydziela się miejsce oraz kontrolkom. Co się stanie gdy kontrolka-rodzic będzie miała zbyt mało miejsca na wyświetlenie swojego dziecka? Rodzic szerokość szerokość Dziecko wysokość wysokość Rys. 4 Przycinanie W takim przypadku dziecko zostaje obcięte (ang. Clipping) do powierzchni rodzica. Klasa UIElement która implementuje podstawy mechanizmu rozmieszczania komponentów posługuje się wyłącznie strukturą typu Size do opisu żądanego miejsca (własnośd DesiredSize), nie posiada jednak żadnych własności które mogłyby mied wpływ na tę wielkośd. Jest tak dlatego, że oczekiwany rozmiar może zostad określony dla kontrolek które przechowują tekst albo obrazek. Bezpośredni potomek klasy UIElement czyli klasa FrameworkElement wprowadza własności które pozwalają ustalid zarówno wysokośd jak i szerokośd kontrolki, są to własności Width oraz Height. Dodatkowe własności ActualWidth oraz ActualHeight zawierają informacje o rzeczywistych rozmiarach kontrolki po jej odrysowaniu (mogą byd różne niż Width i Height jeśli np.: rodzic kontrolki zdecyduje o jej rozciągnięciu). Własnośd Margin pochodząca z klasy FrameworkElement jest przykładem własności która ma wpływ na wielkośd komponentu na ekranie. W najprostszym scenariuszu użycia margines pozwala zdefiniowad odstępy pomiędzy kontrolkami. Rodzic Lewy (left) Dziecko 1 Góra (top) Prawy (right) Dziecko 2 Dół (bottom) Rys. 5 Marginesy Zależnie od tego, czy zawartośd kontrolki posiada wymuszony rozmiar (przez zawartośd, albo jawne zadanie szerokości i wysokości) marginesy mogą wymusid zmniejszenie kontrolki albo powiększenie obszaru potrzebnego do odrysowania. Możesz to zaobserwowad, pisząc: <StackPanel Height="64" Width="220"> <Button Content="Przycisk A"/> <Button Margin=" " Content="Przycisk B"/> </StackPanel> Rys. 6 Rezultat Ponieważ wyświetlany na powierzchni przycisku tekst (niejawnie stworzony obiekt typu TextBlock) posiada niewielką długośd, drugi przycisk zaakceptował mniejszą szerokośd. Natomiast wysokośd potrzebnego do wyświetlenia obszaru została powiększona o odpowiednio margines górny i dolny. Gdy rodzic kontrolki posiada więcej miejsca aniżeli potrzebują jego kontrolki dzieci musi zdecydowad gdzie umiejscowid kontrolki na swojej powierzchni. Decyzja podejmowana jest na podstawie wartości

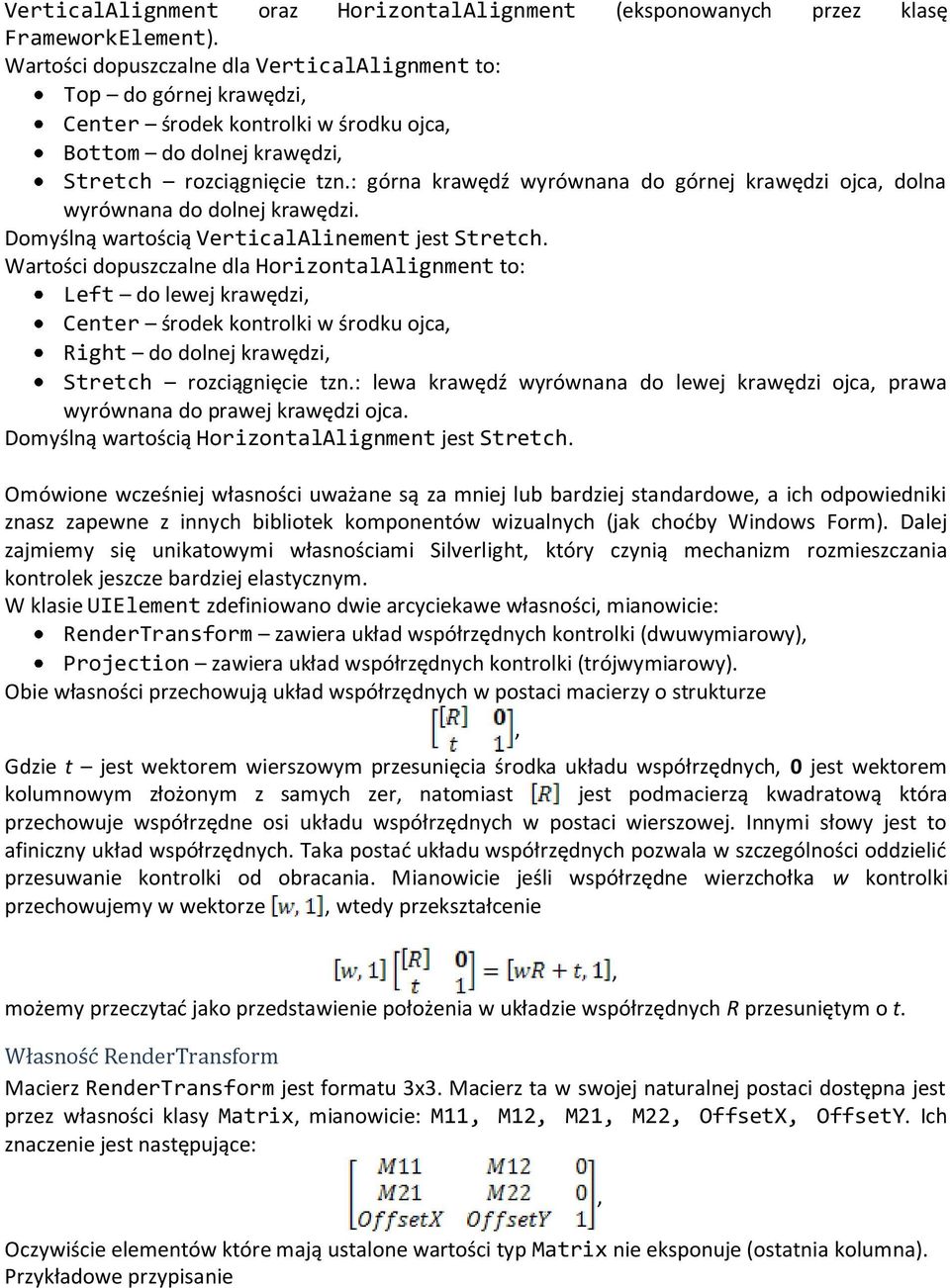

8 VerticalAlignment oraz HorizontalAlignment (eksponowanych przez klasę FrameworkElement). Wartości dopuszczalne dla VerticalAlignment to: Top do górnej krawędzi, Center środek kontrolki w środku ojca, Bottom do dolnej krawędzi, Stretch rozciągnięcie tzn.: górna krawędź wyrównana do górnej krawędzi ojca, dolna wyrównana do dolnej krawędzi. Domyślną wartością VerticalAlinement jest Stretch. Wartości dopuszczalne dla HorizontalAlignment to: Left do lewej krawędzi, Center środek kontrolki w środku ojca, Right do dolnej krawędzi, Stretch rozciągnięcie tzn.: lewa krawędź wyrównana do lewej krawędzi ojca, prawa wyrównana do prawej krawędzi ojca. Domyślną wartością HorizontalAlignment jest Stretch. Omówione wcześniej własności uważane są za mniej lub bardziej standardowe, a ich odpowiedniki znasz zapewne z innych bibliotek komponentów wizualnych (jak chodby Windows Form). Dalej zajmiemy się unikatowymi własnościami Silverlight, który czynią mechanizm rozmieszczania kontrolek jeszcze bardziej elastycznym. W klasie UIElement zdefiniowano dwie arcyciekawe własności, mianowicie: RenderTransform zawiera układ współrzędnych kontrolki (dwuwymiarowy), Projection zawiera układ współrzędnych kontrolki (trójwymiarowy). Obie własności przechowują układ współrzędnych w postaci macierzy o strukturze Gdzie t jest wektorem wierszowym przesunięcia środka układu współrzędnych, 0 jest wektorem kolumnowym złożonym z samych zer, natomiast jest podmacierzą kwadratową która przechowuje współrzędne osi układu współrzędnych w postaci wierszowej. Innymi słowy jest to afiniczny układ współrzędnych. Taka postad układu współrzędnych pozwala w szczególności oddzielid przesuwanie kontrolki od obracania. Mianowicie jeśli współrzędne wierzchołka w kontrolki przechowujemy w wektorze, wtedy przekształcenie możemy przeczytad jako przedstawienie położenia w układzie współrzędnych R przesuniętym o t. Własność RenderTransform Macierz RenderTransform jest formatu 3x3. Macierz ta w swojej naturalnej postaci dostępna jest przez własności klasy Matrix, mianowicie: M11, M12, M21, M22, OffsetX, OffsetY. Ich znaczenie jest następujące: Oczywiście elementów które mają ustalone wartości typ Matrix nie eksponuje (ostatnia kolumna). Przykładowe przypisanie,,,

9 <StackPanel Background="Beige" Height="64" Width="220"> <Button Content="Przycisk" > <Button.RenderTransform> <MatrixTransform > <MatrixTransform.Matrix > <Matrix M11="0" M12="1" M21="1" M22="0" OffsetX="100" OffsetY="-75"/> </MatrixTransform.Matrix> </MatrixTransform> </Button.RenderTransform> </Button> </StackPanel> Rys. 7 Rezultat Pokazuje, że gdy RenderTransform wyprowadza kontrolkę-dziecko poza obszar widoczności rodzica, Silverlight nie będzie dziecka obcinał do powierzchni rodzica. Dodatkowo zauważmy, że przycisk nie posiada ustalonej szerokości. Została ona zao ustalona w procesie Arrange jako równa szerokości rodzica (zostanie to wyjaśnione dalej), dopiero wtedy kontrolka podlega przekształceniu układu współrzędnych. Domyślną wartością RenderTransform jest macierz identycznościowa, tj. macierz postaci.: Definiuje ona prostokątny układ współrzędnych którego środek znajduje się w lewym górnym narożniku kontrolki, mianowicie:, X Y Rys. 8 Domyślny układ współrzędnych W przeciwieostwie do układów współrzędnych które znasz, w Silverlight oś Y ma zwrot w dół. Manipulacja współczynnikami macierzy jest uciążliwa dlatego wprowadzono zbiór klas które ułatwiają zmianę układu współrzędnych w standardowych scenariuszach użycia, Są to mianowicie: Przesunięcie TranslateTransform, Obrót RotateTransform, Skalowanie ScaleTransform, Gięcie SkewTransform, Typowe złożenie CompositeTransform. W tabeli zebrano przykłady dla przycisku, Nazwa Przykład Rezultat TranslateTransform <Button.RenderTransform> <TranslateTransform X ="30" Y ="-10" /> </Button.RenderTransform>

10 RotateTransform <Button.RenderTransform> <RotateTransform Angle="45" /> </Button.RenderTransform> ScaleTransform <Button.RenderTransform> <ScaleTransform ScaleX="0.5" ScaleY="4.5"/> </Button.RenderTransform> SkewTransform <Button.RenderTransform> <SkewTransform AngleX="30" AngleY="30" /> </Button.RenderTransform> Dla wszystkich tych przekształceo poza przesunięciem zdefiniowane są własności CenterX oraz CenterY, odpowiadają one za położenie punktu względem którego przekształcenie jest wykonywane. Każda z uproszczonych form definiowania układu współrzędnych, pozwala inicjalizowad macierz. Jeśli te cztery przekształcenia nie wystarczą do realizacji zadania, możemy je składad. Służy do tego klasa TransformGroup. Zawiera ona kolekcję składowych przekształceo (własnośd Children), w XAML inicjalizacja może wyglądad tak: <Button.RenderTransform> <TransformGroup > <RotateTransform Angle="45" /> <TranslateTransform X="50" /> </TransformGroup> </Button.RenderTransform> Składanie przekształceo to nic innego jak iloczyn odpowiednich macierzy. Ponieważ iloczyn nie zawsze jest przemienny to składając przekształcenia musimy zachowad szczególną uwagę. Dwa złożenia (różniące się tylko kolejnością mogą wywoład drastycznie różne efekty). <Button.RenderTransform> <TransformGroup > <RotateTransform Angle="45" /> <TranslateTransform X="50" /> </TransformGroup> </Button.RenderTransform>

11 <Button.RenderTransform> <TransformGroup > <TranslateTransform X="50" /> <RotateTransform Angle="45" /> </TransformGroup> </Button.RenderTransform> Efekt ten łatwo wytłumaczyd posługując się zapisem macierzowym. Oznaczmy przez R macierz obrotu, a przez T macierz przesunięcia, wektor x oznaczał będzie wektor położenia. Pierwsza wersja równoważna jest wykonaniu mnożenia postaci xrt, to znaczy najpierw x wyrażony jest w obróconym układzie a następnie środek układu ulega przesunięciu. Druga wersja przekształcenia równoważna jest mnożeniu xtr, czyli punkt x najpierw wyrażony jest w układzie przesuniętym i tak uzyskane współrzędne zostają wyrażone w układzie obróconym. Wspomniane wcześniej przekształcenie CompositeTransform pozwala skrócid zapis w XAML (bez konieczności użycia TransformGroup), typowego przypadku użycia, czyli porządku: 1. Skalowanie, 2. Gięcie 3. Obrót, 4. Przesunięcie. Klasa CompositeTransform zachowuje powyższą kolejnośd oraz eksponuje własności przekształceo składowych (skrótowy zapis skraca kod z sześciu linii do jednej), np.: <CompositeTransform Rotation= 45 TranslateX= 30 SkewX= 10 ScaleY= 1.5 /> Własnośd RenderTransform jest własnością dziedziczoną. Układy współrzędnych kontrolek-dzieci składane są automatycznie z układem współrzędnych rodzica. Oznacza to, że dzieci zawsze będą wyrażone w układzie współrzędnych rodzica. Pokazuje to poniższy przykład <StackPanel Background="Beige" Height="80" Width="220"> <StackPanel.RenderTransform> <RotateTransform Angle="45" /> </StackPanel.RenderTransform> <Button Content="Przycisk A" /> <Button Content="Przycisk B" > </Button> <Button.RenderTransform> <TranslateTransform X="50" /> </Button.RenderTransform> <Button Content="Przycisk C" /> </StackPanel> Rezultat jest już łatwy do przewidzenia, mianowcie:

12 Rys. 9 Dziedziczenie układu współrzędnych Własność Projection Format macierzy Projection to 4x4. Strukturę tej macierzy ujawnia typ Matrix3D obudowany klasą Matrix3DProjection. Struktura macierzy przechowującej przekształcenie układu jest bardzo podobna do struktury omawianej wcześniej macierzy 3x3, mianowicie:, Eksponowana jest ostatnia kolumna (co jest ważne z punktu widzenia rzutowania), dostępna jest dodatkowa współrzędna przesunięcia (własnośd OffsetZ) oraz macierz przechowująca współrzędne osi układu jest formatu 3x3. Ponownie operowad można każdej współrzędnej tej macierzy, mianowicie: <Button.Projection> <Matrix3DProjection ProjectionMatrix="2, 0, 0, 0, </Button.Projection> 0, 2, 0, 0, 0, 0, 1, 0, 10, 0, 10, 1"/> Spowoduję wydłużenie wersorów na osi X i Y (rozciągnięcie), dodatkowo środek umieszczony zostanie w punkcie o współrzędnych (10,0,10). W Silverlight 4 nie wyeksponowano interfejsu pozwalającego składad przekształcenia trójwymiarowe, oraz interfejsu pozwalającego tworzyd macierze o zadanych własnościach (translacja, rotacja, skalowanie, macierz rzutowa itp.). Bez trudu można dokonad tego samodzielnie gdyż typ Matrix3D implementuje operator mnożenia macierzy. Po przykładowe rozwiązania spójrz (Materiały dodatkowe.). Mimo ogromu możliwości stojących za własnymi przekształceniami 3D tematu tego nie rozwiniemy gdyż wykracza poza ramy niniejszych materiałów. Podobnie jak w przypadku RenderTransform do manipulacji macierzą Projection stworzono dostarczono prostą klasę PlaneProjection. Klasa ta pomaga zrealizowad typowe scenariusze użycia. Klasa PlaneProjection eksponuje 12 własności pozwalających kontrolowad wynikową macierz rzutową. Niestety nie eksponuje własności odpowiedzialnej za kontrolę rozwarcia trójwymiarowej bryły widzenia. Własności podzielid można na cztery grupy: Kontrola obrotów RotationX, RotationY, RotationZ, Kontrola środka obortu CenterOfRotationX, CenterOfRotationY, CenterOfRotationZ, Kontrola położenia środka układu w układzie globalnym (środek w centrum ekranu) GlobalOffsetX, GlobalOffsetY, GlobalOffsetZ,

13 Kontrola położenia środka układu w układzie lokalnym (środek w centrum kontrolki) LocalOffsetX, LocalOffsetY, LocalOffsetZ. O ile pierwsze działanie dwóch pierwszych grup jest jasne, to różnica pomiędzy lokalnym a globalnym przesunięciem jest subtelna. Spójrzmy na następujący fragment: <StackPanel VerticalAlignment="Center"> <Image Width="200" Source="Tulips.jpg"> <Image.Projection> <PlaneProjection </Image.Projection> </Image> RotationY="60"/> <Image Width="200" Source="Penguins.jpg"> <Image.Projection> <PlaneProjection </Image.Projection> </Image> </StackPanel> RotationY="60"/> Łatwo zauważyd, że oba obrazy rozmieszczone przez StackPanel jeden pod drugim posiadają wspólną oś obrotu. Przypisując jednakową wartośd przesunięcia odpowiednio lokalnemu i globalnemu przesunięciu X, czyli: <StackPanel VerticalAlignment="Center"> <Image Width="200" Source="Tulips.jpg"> <Image.Projection> <PlaneProjection </Image.Projection> </Image> LocalOffsetX="100" RotationY="60"/> <Image Width="200" Source="Penguins.jpg"> <Image.Projection> <PlaneProjection </Image.Projection> </Image> </StackPanel> GlobalOffsetX="100" RotationY="60"/>

14 Rezultat winien byd przejrzysty. Przesunięcie lokalne stosowane jest przed wykonaniem obrotu (pozwala umiejscowid środek układu współrzędnych niekoniecznie w centrum kontrolki), natomiast przesunięcie globalne po wykonaniu obrotu (pozwala umiejscowid obiekt w przestrzeni). Interakcja z użytkownikiem System służący budowie interfejsów użytkownika byłby niepełny gdyby nie pozwalał na interakcję użytkownika ze zbiorem komponentów. Jak zostało wspomniane na początku rozdziału podstawy tego interfejsu wprowadza klasa UIElement. Interakcja kodu Silverlight z użytkownikiem odbywa się przy pomocy systemu zdarzeo. Zdarzenie to z jednej strony specjalny typ delegacji (patrz słowo kluczowe event języka C#) a z drugiej to proces wykonywania kodu w pewnych szczególnych sytuacjach (np. użytkownik wcisnął lewy przycisk myszy gdy kursor znajdował się na powierzchnią kontrolki). Delegowanie kodu wykonywanego przy wyzwoleniu zdarzenia można dokonad na co najmniej dwa sposoby. Pierwszy to zwyczajowe delegowanie z poziomu języka C# (z użyciem operatora +=), np. Button1.MouseEnter += Obsluga_zdarzenia; Delegację możemy oczywiście usunąd z uzyciem operatora -=, mianowicie: Button1.MouseEnter -= Obsluga_zdarzenia; Drugim sposobem jest przypisanie nazwy metody odpowiedniej własności kontrolki w sposób atrybutowy, np.: <Button MouseEnter= Obsluga_zdarzenia /> Visual Studio wspiera ten typ przypisania obsługi pozwalając automatycznie utworzyd namiastkę kodu metody obsługi zdarzenia (zapewnia to niezbędną zgodnośd typów). Oddelegowany kod, wykonany będzie w chwili gdy zaistnieje pewna szczególna sytuacja (związana np. ze związkiem kursora myszy oraz komponentu, albo naciśnięciem przycisku klawiatury). Proces ten nazywa się wyzwoleniem zdarzenia. Jeśli o wyzwoleniu zdarzenia poinformowane zostaną również inne kontrolki (np. bezpośredni rodzic kontrolki) mówimy o rozgłaszaniu zdarzenia (ang. Event Routing). Rozgłaszanie zdarzeo jest bardzo ważną cechą Silverlight dokładne omówienie tego zagadnienia pozostawiamy jednak na później. Na potrzeby tego rozdziału możesz przyjąd, że zdarzenie wyzwalane jest na kontrolce której dotyczy. Zdarzenia eksponowane przez UIElement, dotyczące interakcji kursora myszy oraz kontrolek zebrano w poniższej tabeli. MouseEnter wyzwalane gdy kursor myszy znalazł się nad powierzchnią kontrolki (wcześniej był poza) MouseLeave Wyzwalane gdy kursor myszy opuścił powierzchnie kontrolki (wcześniej znajdował się nad powierzchnią) MouseLeftButtonDown MouseLeftButtonUp MouseMove MouseRightButtonUp Wyzwalane gdy wciśnięto lewy przycisk myszy oraz kursor znajduje się nad powierzchnią kontrolki Wyzwalane gdy puszczono lewy przycisk myszy nad powierzchnią kontrolki Wyzwalane gdy kursor porusza się nad powierzchnią kontrolki Wyzwalane gdy puszczono prawy przycisk myszy oraz kursor znajduje się nad powierzchnią kontrolki MouseRightButtonDown Wyzwalane gdy wciśnięto prawy przycisk myszy oraz kursor znajduje się nad powierzchnią kontrolki

15 MouseWheel Wyzwalane gdy zmieniła się pozycja rolki myszy oraz kursor znajduje się nad powierzchnią kontrolki Istnieje jeszcze jedno specjalne zdarzenie związane z kursorem myszy, mianowicie LostMouseCapture. Zdarzenie to związane jest z procesem przechwytywania kursora myszy. Proces ten przydatny jest w zadaniach związanych z manipulacją w czasie rzeczywistym pozycjami kontrolek, zauważ mianowicie gdy łapiesz za boczny pasek do przesuwania dokumentów w przeglądarce i przesuwasz kursor myszy zmiana położenia kursora raportowana jest do kontrolki nawet wtedy, gdy kursor znajduje się poza jej powierzchnią. Gdy zwalniasz przycisk sytuacja wraca do normalności. Aby nad dowolną kontrolką przechwycid kursor myszy powinieneś wykonad metodę CaptureMouse. Metoda ta zwraca wartośd logiczną informując czy udało się przechwycid kursor myszy. Proces ten może się nie powieśd gdy np.: nie jest wciśnięty lewy przycisk myszy lub inna kontrolka przechwyciła kursor myszy i jeszcze nie zwolniła. Od momentu przechwycenia kursora zachowanie myszy raportowane jest kontrolce nawet gdy kursor nie znajduje się nad jej powierzchnią. Aby zwolnid przechwytywanie kursora należy wywoład metodę ReleaseCaptureMouse. Zdarzenie LostMouseCapture wywoływane jest właśnie w odpowiedzi na utratę przechwyconego kursora myszy. Kursor myszy nie jest jedynym elementem mogącym wywoływad reakcje kontrolek Silverlight. Innym interfejsem jest użycie klawiatury. Pomiędzy kontrolkami możemy nawigowad z użyciem klawiatury (np. przycisk TAB lub kursor numeryczny). W jednej chwili może byd aktywna tylko jedna kontrolką mówimy wtedy że posiada fokus. W tabeli zebrano zdarzenia związane z tym procesem. GotFocus Wyzwalane gdy fokus został ustawiony na kontrolkę LostFocus Wyzwalane gdy kontrolka utraciła fokus Gdy kontrolka posiada fokus oraz wciśnięto przycisk klawiatury inny niż specjalny (inny niż służący do zmiany elementu posiadającego fokus) wyzwalane są następujące zdarzenia: KeyDown Wyzwalane gdy naciśnięto przycisk KeyUp Wyzwalane gdy zwolniono przycisk Klasa FrameworkElement wprowadza dwa dodatkowe typy zdarzeo: Loaded Wyzwalane gdy zainicjalizowana kontrolka została dołączona do drzewa obiektów twojej aplikacji Unloaded Wyzwalane gdy kontrolka została wycięta z drzewa komponentów wizualnych Zdarzenia te są niezmiernie ważne dla zapewnienia spójności działania aplikacji. Silverlight tworząc kontrolki dołącza je do wspólnego drzewa komponentów. W tej strukturze rodzic jest elementem nadrzędnym swoich dzieci. Silverlight rozpoczyna tworzenie obiektów na podstawie np. kodu XAML od elementów które nie posiadają dzieci (nazywanych liśdmi). Jedną z ważnych przesłanek do wyzwolenia zdarzenia Loaded jest to, że wszystkie dzieci kontrolki zostały poprawnie utworzone (każda w szczególności wyzwoliła zdarzenie Loaded). Wtedy kontrolka-rodzic może wyzwolid zdarzenie Loaded, informujące o tym, iż została poprawnie utworzona. Temat ten rozwiniemy w kolejnych modułach. Gdy kontrolka usunięta zostaje z drzewa wyświetlania wyzwalane jest zdarzenie Unloaded, następnie każda jej kontrolka-dziecko wyzwala zdarzenie Unloaded itd. Standardowy scenariusz użycia tego zdarzenia jest następujący: jeśli kontrolka korzystała z danych pochodzących od zewnętrznej usługi (serwisu), delegowanie kodu w odpowiedzi na zajście zdarzenia Unloaded zdarzenia pozwala na zamknięcie połączenia z tym serwisem. Pozostałe zdarzenia standardowe omówione zostaną w następnych modułach.

16 Funkcjonalna lista komponentów Poznałeś już podstawowe możliwości kontrolek. Wraz z Silverlight 4 dostajesz do dyspozycji ponad 60 różnych komponentów. Wszystkie SA nie tylko gotowe do użycia ale można dostosowad je do własnych potrzeb. Na bazie tych kontrolek tworzyd można nowe bardziej skomplikowane bądź realizujące specyficzne cele. Poniżej zestawiono wybrane grupy komponentów realizujące typowe scenariusze użycia. Przyciski: Nazwa Button RepeatButton HyperlinkButton Opis Definiuje wyzwala zdarzenie Click Specjalny przycisk który powtarza wyzwolenie zdarzenia Click w krótkich odstępach czasu Specjalny przycisk umożliwiający nawigację do zadane strony Komponenty grupujące: Nazwa Canvas StackPanel Grid Opis Umożliwia jawne pozycjonowanie kontrolek-dzieci Pozwala układad kontrolki zależnie od orientacji (pozioma pionowa) Pozwala komponowad kontrolki w regularnej postaci (wiersze kolumny) Komponenty dekorujące: Nazwa Border Viewbox Opis Pozwala zdefiniowad obramowanie kontrolki-dziecka Wymusza wypełnienie (byd może z rozciągnięciem) swojej zawartości Komponenty nawigacyjne: Nazwa Page Frame Opis Kontrolka pomocnicza pozwalająca obudowad zawartośd do postaci możliwej w nawigacji przez kontrolkę Frame Pozwala nawigowac między swoimi stronami (kontrolki Page) przy pomocy metod GoBack oraz GoForward Wyświetlanie grafiki: Nazwa Image MultiScaleImage MediaElement Opis Dzięki własności Source może wyświetlac obrazy Wprowadza możliwośc oglądania obrazu z różną skalą szczegółowości Pozwala odtwarzad dźwięki oraz obraz wideo

17 Komponenty informacyjne Nazwa Opis TextBlock Pozwala wyświetlad porcje tekstu ProgressBar Pozwala raportowad postęp przy pomocy paska RichTextBox Pozwala wyświetlad tekst formatowany Label Pozwala wyświetlad objaśnienia Tekstowe komponenty wejściowe: Nazwa Opis TextBox Pozwala wyświetlad i edytowad proste fragmenty tekstu PassswordBox Pozwala wprowadzad i ukrywad ważne informacje tekstowe RichTextBox Pozwala wyświetlad i edytowad złożone fragmenty tekstu WebBrowser Pozwala wyświetlad i nawigowad w dokumentach HTML Powyższa lista nie wyczerpuje wszystkich możliwości, a cechy poszczególnych komponentów wyjaśnimy w kolejnych rozdziałach.

18 Przykładowe rozwiązanie Projektując narzędzie do projektowania książek zawierających zdjęcia z wakacji chcemy dad użytkownikom prosty przejrzysty interfejs pozwalający na manipulacje elementami strony foto książki. Nasze zadanie to szybko zbudowad prototyp takiego interfejsu użytkownika. Prototypowy interfejs do aranżacji zdjęd na stronie powinien: Pozwalad przesuwad zdjęcie (zarówno przy pomocy kursora myszy, jak i przy pomocy wyspecjalizowanych przycisków), Pozwalad na obrót i skalowanie zdjęcia względem środka elementu (przy pomocy przycisków). Załóżmy, że elementy pozycje elementów strony fotoksiążki (obrazy, teksty), będziemy kontrolowali przy pomocy przekształceo: skalowania, obrotu oraz przesunięcia (w tej kolejności). Przekształcenia te będą złożone razem przy pomocy TransformGroup. Finalne przekształcenie przypisane będzie do własności RenderTransform. Ponieważ elementy strony fotoksiążki będą tworzone dynamicznie złą praktyką byłoby nadawanie im unikatowych nazw. Lepszym pomysłem jest stworzenie specjalnej klasy która związana będzie z operacjami na elemencie strony. Nazwijmy tę klasę Kontroler. W swej najprostszej postaci jej szkielet wyglądad może następująco: public class Kontroler private static RotateTransform rotacja; private static TranslateTransform translacja; private static ScaleTransform skala; private static FrameworkElement lastselected = null; Potrzebne przekształcenia będziemy przechowywali w odpowiednich zmiennych statycznych. Dodatkowo przechowywany będzie ostatnio wybrany element. Pierwsza ważna metoda pomocnicza klasy Kontroler powinna pozwolid dołączyd odpowiednie przekształcenia do dowolnego FrameworkElement. Ma ona postad: private void Dolacz_Uklad(FrameworkElement elem) TransformGroup tg = new TransformGroup(); ScaleTransform sc = new ScaleTransform(); tg.children.add(sc); RotateTransform rt = new RotateTransform(); tg.children.add(rt); TranslateTransform tt = new TranslateTransform(); tg.children.add(tt);

19 elem.rendertransform = tg; Przekształcenia tworzone są w odpowiedniej kolejności. Ich własności można ustalid np. w sposób losowy. Załóżmy, że element po wybraniu będzie posiadał przezroczystośd (własnośd Opacity) ustawioną na 75%. Wbrew pozorom najpierw winniśmy zaimplementowad operacje odpowiedzialne za odznaczenie elementu mianowicie: public static void CleanTransforms() if (lastselected!= null) lastselected.opacity = 1.0; lastselected = null; rotacja = null; translacja = null; skala = null; Teraz możemy przystąpid do implementacji podstawowych operacji związanych z wyborem nowego elementu, tj.: Odznaczenie elementu zaznaczonego, Zaznaczenie nowego elementu wraz z wydobyciem potrzebnych przekształceo. Służyła będzie temu metoda RegisterElementTransforms, o szkielecie: public static void RegisterElementTransforms(UIElement elem) CleanTransforms(); if (elem!= null && elem.rendertransform is TransformGroup) if (elem is FrameworkElement) lastselected = elem as FrameworkElement; lastselected.opacity = 0.75; TransformGroup tg = elem.rendertransform as TransformGroup; foreach (Transform tran in tg.children) if (tran is TranslateTransform) translacja = tran as TranslateTransform; if (tran is RotateTransform) rotacja = tran as RotateTransform; if (tran is ScaleTransform) skala = tran as ScaleTransform;

20 Metoda ta najpierw usuwa wszystkie przekształcenia oraz przywraca przeźroczystośd elementu wcześniej wybranego (o ile był wybrany). Następnie zapisuje referencje do nowego elementu oraz zmienia jego przezroczystośd. Zauważmy, że wyróżniany obiekt musi posiadad RenderTransform typu TransformGroup. Ostatnim krokiem jest przegląd i wydobycie potrzebnych przekształceo. Możemy teraz zaimplementowad metody pomocnicze odpowiedzialne za: Przesuwanie (Lewo, Prawo, Góra, Dół), np.: public static void PrzesunLewo() if (translacja!= null) Obracanie, np.: translacja.x -= 1; public static void ObrocLewo() if (rotacja!= null) Skalowanie, np.: rotacja.angle -= 1; public static void Powieksz() if (skala!= null) skala.scalex += 0.01; skala.scaley += 0.01; Dodatkowo będziemy potrzebowali metody która pomoże zrealizowad poruszanie obiektu przy pomocy kursora myszy, mianowicie: public static void AddToElementPosition(Point p) if (translacja!= null) translacja.x += p.x; translacja.y += p.y;

21 Skoro potrzebne zaplecze jest już gotowe to możemy przystąpid do budowy części wizualnej interfejsu. Podzielmy powierzchnię na dwie części. Cześd lewa wyświetlała będzie przyciski edycyjne (kontrola położenia, obrotu oraz skali), częśd prawa natomiast będzie zawierała powierzchnię wyświetlającą zdjęcia oraz napisy. Do podziału użyjemy panelu typu Grid, w XAML wyglądad może to następująco: <Grid x:name="layoutroot" Background="White" > <Grid.RowDefinitions> <RowDefinition /> </Grid.RowDefinitions> <Grid.ColumnDefinitions> <ColumnDefinition Width="200" /> <ColumnDefinition /> </Grid.ColumnDefinitions> <Grid> Mamy więc dwie kolumny oraz jeden wiersz. Lewa kolumna posiada ustaloną szerokośd. Przyciski sterujące zbierzmy w panelu typu StackPanel (domyślnie układa on elementy pionowo). Wyboru położenia kontrolki w panelu typu Grid dokonujemy przyklejając do obiektu własności Grid.Column oraz Grid.Row. Więcej o doczepianiu własności dowiesz się w module własności zależne i doczepiane. W tej chwili ważne jest to, że jeśli bezpośrednie dziecko panelu Grid posiada te własności to zostanie umieszczone w odpowiednim miejscu siatki, poza tym panelem własności te są ignorowane. Umiejscowiony panel z przyciskami wyglądad może tak: <StackPanel Grid.Row="0" Grid.Column="0" VerticalAlignment="Center" HorizontalAlignment="Center" Height="Auto"> <Button Margin=" " Click="Button_Click">Dodaj</Button> <TextBlock>Pozycja:</TextBlock> <StackPanel Orientation="Horizontal" > <RepeatButton Width="65" Height="65" Margin=" "> Góra</RepeatButton> <RepeatButton Width="65" Height="65" Margin=" > </StackPanel> <StackPanel Orientation="Horizontal" > Dół</RepeatButton> <RepeatButton Width="65" Height="65" Margin=" "> Lewo</RepeatButton> <RepeatButton Width="65" Height="65" Margin=" "> </StackPanel> <TextBlock>Obrót:</TextBlock> <StackPanel Orientation="Horizontal" > Prawo</RepeatButton> <RepeatButton Width="65" Height="65" Margin=" " >

22 w Lewo</RepeatButton> <RepeatButton Width="65" Height="65" Margin=" "> </StackPanel> <TextBlock>Skala:</TextBlock> <StackPanel Orientation="Horizontal" > w Prawo</RepeatButton> <RepeatButton Width="65" Height="65" Margin=" "> Powiększ</RepeatButton> <RepeatButton Width="65" Height="65" Margin=" "> </StackPanel> </StackPanel> Zmniejsz</RepeatButton> Przycisk Dodaj służył będzie to testowego rozmieszczania elementów. Prawa częśd interfejsu to powierzchnia na której rozmieszczamy zdjęcia, w tym celu użyjemy kontrolki Canvas dekorowanej czarnym obramowaniem, mianowicie: <Border Grid.Column="1" Grid.Row="0" Width="500" Height="500" HorizontalAlignment="Center" VerticalAlignment="Center" BorderThickness="2" BorderBrush="Black"> <Canvas Background="Gray" Name="kartka" /> </Border> Powinniśmy uzyskad rezultat zbliżony do następującego: Rys. 10 Finalny layout Byd może wygląd nie należy do najpiękniejszych, niemniej grafik z użyciem Microsoft Expression Blend może łatwo uczynid go wspaniałym. Nasze zadanie to nadad interfejsowi pełną funkcjonalnośd. W odpowiedzi na naciśnięcie przycisku Dodaj testowo stwórzmy obrazek albo linię tekstu (losowo). Powinniśmy obsłużyd zdarzenie Click, na przykład w pokazany poniżej sposób: private void Button_Click(object sender, RoutedEventArgs e) FrameworkElement elem = null; if (rd.next() % 2 == 0)

23 else Image img = new Image(); elem = img; TextBlock tb = new TextBlock(); elem = tb; Kontroler.Dolacz_Uklad(elem); elem.mouseleftbuttondown += Wybrano_Obrazek; elem.mousemove += RuchMyszy; elem.mouseleftbuttonup += KoniecEdycji; kartka.children.add(elem); Po stworzeniu obiektu dobudowujemy ustalamy mu żądany zestaw przekształceo przygotowaną wcześniej metodą Dolacz_Uklad klasy Kontroler. Kolejny krok to dodanie obsługi zdarzeo związanych z kursorem myszy. Tak udekorowany obiekt dodajemy do panelu kontrolek o nazwie kartka. Obsługa zdarzeo wciśnięto lewy przycisk, poruszono myszą oraz zwolniono lewy przycisk myszy, winna zapewnid ruch obiektu oraz rejestrację jego przekształceo. Metoda Wybrano_Obrazek może mied postad: private Point pozycja; private bool ismousedown = false; private void Wybrano_Obrazek(object sender, MouseButtonEventArgs e) Kontroler.RegisterElementTransforms(e.OriginalSource as UIElement); pozycja = e.getposition(kartka); ismousedown = true; Oczywiście w pierwszej kolejności wydobywamy z elementu wszystkie potrzebne przekształcenia (dzięki wcześniej przygotowanej metodzie RegisterElementTransforms) następnie zapamiętujemy pozycję ekranową wciśnięcia przycisku myszy oraz notujemy fakt wciśnięcia przycisku. Względem zapamiętanej pozycji kursora będziemy liczyli przesunięcia obiektu. Po zwolnieniu przycisku nie czyścimy układu współrzędnych (nie wywołujemy CleanTransforms) gdyż byd może użytkownik wykona jakieś operacje z użyciem panelu bocznego przycisków. Kod metody KoniecEdycji może byd zatem bardzo prosty: private void KoniecEdycji(object sender, MouseButtonEventArgs e) ismousedown = false;

24 Odpowiedniej uwagi wymaga natomiast metoda RuchMyszy: private void RuchMyszy(object sender, MouseEventArgs e) if (ismousedown) Point mousepos = e.getposition(kartka); Point delta = new Point(mousePos.X - pozycja.x, mousepos.y - pozycja.y); Kontroler.AddToElementPosition(delta); pozycja = mousepos; Ponieważ metoda zdarzenie MouseMove będzie wyzwolone nad elementem nawet gdy nie wciśnięto nad nim przycisku myszy, winniśmy sprawdzid czy takowy przycisk został wciśnięty. Jeśli tak, znajdujemy przesunięcie względem ostatnio zapamiętanej pozycji kursora. Nakazujemy przesunięcie wybranego w chwili wciśnięcia lewego przycisku myszy elementu. Ostatni krok to jako zapamiętanie bieżącej pozycji kursora myszy. Metody Wybrano_Obrazek, RuchMyszy oraz KoniecEdycji przypisz dodatkowo do obiektu kartka. Pozwoli to między innymi odznaczyd element (gdy wciśnięto przycisk na kartce ale nie na obrazku). Zauważ, że niezależnie nad jakim elementem zdarzenie zostanie obsłużone, to zmiana pozycji będzie dotyczyła elementu wybranego w chwili wciśnięcia lewego przycisku myszy! Po uruchomieniu stworzonego kodu powinieneś uzyskad następujący rezultat: Rys. 11 Ostateczny interfejs Działa wybór oraz przesuwanie elementów strony. Pozostaje dołączyd funkcjonalnośd prawego panelu edycyjnego. Wciśnięcie przycisku łączymy z odpowiednią metodą kontrolera, np.: private void obroc_lewo(object sender, RoutedEventArgs e) Kontroler.ObrocLewo();

25 Ponieważ zastosowaliśmy przyciski typu RepeatButton to zaznaczony obiekt będzie obracał się tak długo jak długo będziemy utrzymywali przycisk w stanie wciśniętym (zdarzenie Click będzie wyzwalane w krótkich odstępach czasu). Możemy teraz obrócid zaprojektowaną stronę foto książki z użyciem własności Projection. Testowy interfejs jest już gotowy i pozwala rozmieszczad elementy w obrębie pojedynczej kartki. Porady praktyczne Pamiętaj, że rozdział ten nie wyczerpał informacji o własnościach dołączonych z Silverlight kontrolek. Przed użyciem kontrolki pamiętaj aby zapoznad się z jej możliwościami Niektóre panele mogą ignorowad własności wyrównania, np. Grid z ustaloną szerokością kolumn Częstym błędem jest kopiowanie fragmentów kodu XAML zawierającego nazwane elementy. Elementy musza mied unikatowe nazwy. Składanie przekształceo poprzedź rozpisaniem ciągu przekształceo na kartce, aż do momentu gdy będziesz pewien wyniku. Eksperymenty wprowadzają zamieszanie gdy liczba przekształceo przekracza dwa. Do obcinania elementów wystających poza stronę możesz użyd własności Clip, mianowicie po zmianie rozmiaru wyzwalane jest zdarzenie SizeChanged, możesz dopisad obsługę następującej postaci: private void kartka_sizechanged(object sender, SizeChangedEventArgs e) Uwagi dla studenta RectangleGeometry rg = new RectangleGeometry(); rg.rect = new Rect(0, 0, e.newsize.width, e.newsize.height); kartka.clip = rg; Jesteś przygotowany do realizacji laboratorium jeśli: Rozumiesz podstawy składni XAML, Rozumiesz zasady kompozycji rodzic-dziecko, Potrafisz kontrolowad pozycję kontrolki, Umiesz składad przekształcenia, Umiesz wykorzystad system zdarzeo, Potrafisz nazywad ważne elementy interfejsu użytkownika, Potrafisz nazwad klasy inne niż typu FrameworkElement, Wiesz jak działa przekształcenie rzutowe. Pamiętaj o zapoznaniu się z uwagami i poradami zawartymi w tym module. Upewnij się, że rozumiesz omawiane w nich zagadnienia. Jeśli masz trudności ze zrozumieniem tematu zawartego w uwagach, przeczytaj ponownie informacje z tego rozdziału i zajrzyj do notatek z wykładów.

26 Laboratorium podstawowe Zadanie 1 (czas realizacji 25 minut) Zbliżają się targi fotograficzne a twoja firma uzyskała zlecenie na budowę prototypowego interfejsu do budowy kartek z życzeniami. Użytkownik interfejsu posiadając zdjęcia powinien mied możliwośd umieścid zdjęcie na jednej stronie kartki z życzeniami, a na drugiej tekstu życzeo. Kartka drukowana będzie na dołączonej do komputerów twojego klienta drukarce dwustronnej. Prototyp nie musi mied możliwości fizycznego drukowania.

27 Zadanie 2 (czas realizacji 20 minut) Po sukcesie poprzedniego produktu, klient z branży fotograficznej zamówił w Twojej firmie interfejs do przetwarzania łamanych kartek z życzeniami. Do wymagao dołączył podgląd kartki w 3D.

28 Laboratorium rozszerzone Zadanie 1 (czas realizacji 45 minut) Stwórz aplikację Silverlight w której kontrolki będą odsuwały się od kursora myszy. Wskazówka. Wykorzystaj metodę TranformTo do uzyskania współrzędnych w układzie związanych z inną kontrolką. Zadanie 2 (czas realizacji 45 minut) Napisz aplikację Silverlight służącą do stworzenia kartek z życzeniami. Aplikacja ta konfigurowalna jest z poziomu parametrów przekazanych z HTML. Konfigurowad można zarówno typ produktu (patrz laboratorium podstawowe) jak i jego rozmiary. Zadanie 3 (czas realizacji 90 minut) Stwórz interfejs który pozwoli rozmieszczad zdjęcia na stronach książki o zadanej liczbie stron. Zadanie 4 (czas realizacji 90 minut) Stwórz interfejs który pozwoli rozmieszczad zdjęcia w foto-książce oraz na jej okładce.
