1 ZAŁĄCZNIK NR 8 DO UMOWY SZCZEGÓŁOWY OPIS PRZEDMIOTU ZAMÓWIENIA DLA PRZEDSIĘWZIĘCIA POLEGAJĄCEGO NA REALIZACJI, UTRZYMANIU I ZARZĄDZANIU SIECIĄ SZEROKOPASMOWĄ, JAK RÓWNIEŻ ŚWIADCZENIU USŁUG Z JEJ WYKORZYSTANIEM, W RAMACH PROJEKTU INTERNET DLA MAZOWSZA

2 Strona 2 z 169 SPIS ZAWARTOŚCI 1 INFORMACJE PODSTAWOWE Definicje WSTĘP 9 3 WYMAGANIA OGÓLNE DLA SIECI PASYWNEJ I INFRASTRUKTURY TOWARZYSZĄCEJ Opracowanie dokumentacji projektowej Opracowanie dokumentacji projektowej w przypadku wykorzystania istniejącej infrastruktury Wykonanie robót związanych z realizacją obiektu budowlanego Zakres ryczałtowego wynagrodzenia Charakterystyczne parametry określające wielkość obiektu Inżynier kontraktu, współpraca z Zamawiającym Właściwości funkcjonalno-użytkowe Sieć szkieletowa Sieć dystrybucyjna Sieć NGA Założenia funkcjonalne sieci IDM do wykorzystania przez operatorów ostatniej mili Wymagania szczegółowe Zamawiającego w stosunku do przedmiotu zamówienia Wytyczne do budowy infrastruktury pasywnej Przygotowanie inwestycji Projektowanie sieci szerokopasmowej Wymagania dla materiałów i elementów sieci Wymagania dla budowy Wymagania dla Centrum Zarządzania Siecią Wymagania dla Systemu Paszportyzacji WYMAGANIA DLA URZĄDZEŃ AKTYWNYCH Projektowanie Urządzenia aktywne warstwy szkieletowej

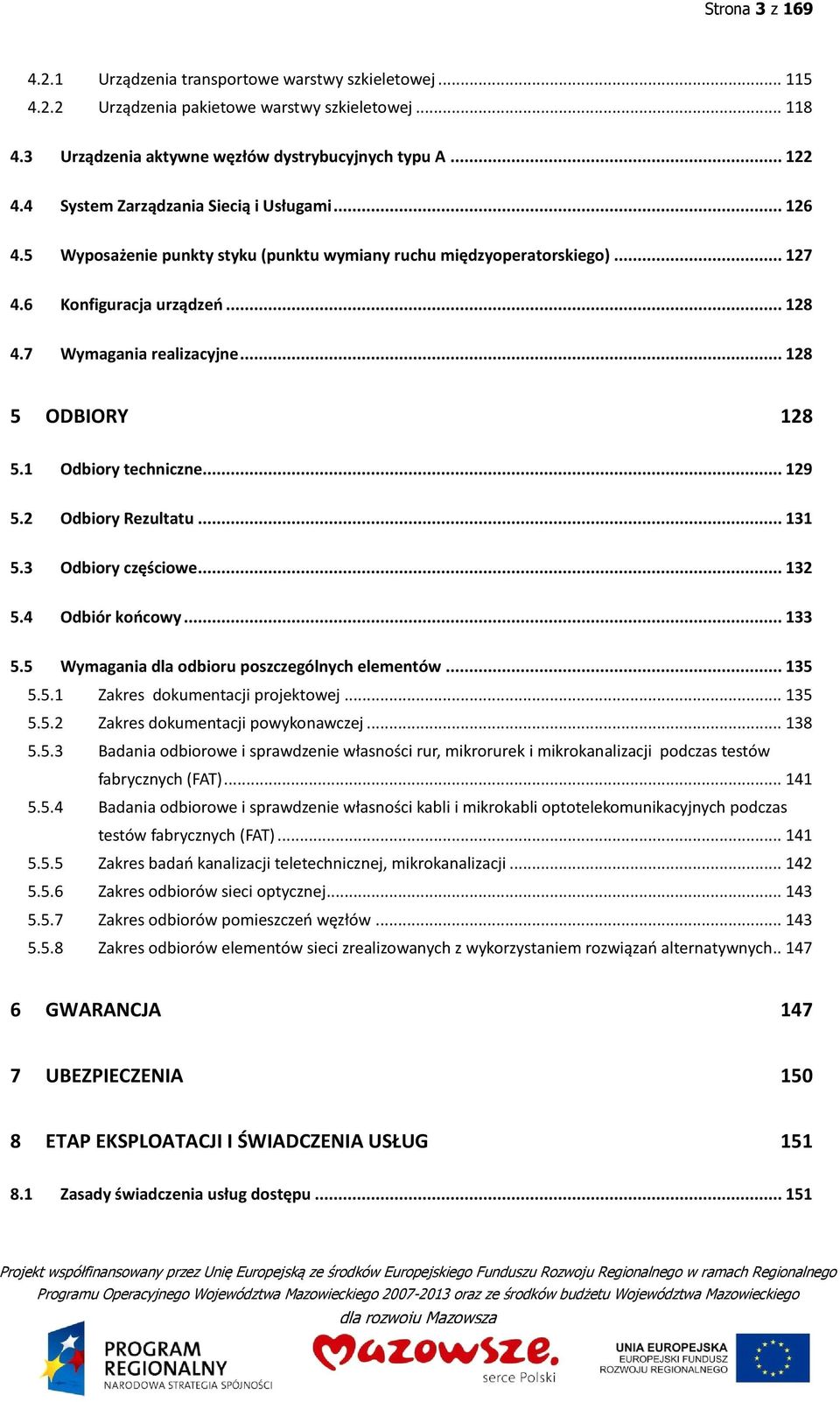

3 Strona 3 z Urządzenia transportowe warstwy szkieletowej Urządzenia pakietowe warstwy szkieletowej Urządzenia aktywne węzłów dystrybucyjnych typu A System Zarządzania Siecią i Usługami Wyposażenie punkty styku (punktu wymiany ruchu międzyoperatorskiego) Konfiguracja urządzeń Wymagania realizacyjne ODBIORY Odbiory techniczne Odbiory Rezultatu Odbiory częściowe Odbiór końcowy Wymagania dla odbioru poszczególnych elementów Zakres dokumentacji projektowej Zakres dokumentacji powykonawczej Badania odbiorowe i sprawdzenie własności rur, mikrorurek i mikrokanalizacji podczas testów fabrycznych (FAT) Badania odbiorowe i sprawdzenie własności kabli i mikrokabli optotelekomunikacyjnych podczas testów fabrycznych (FAT) Zakres badań kanalizacji teletechnicznej, mikrokanalizacji Zakres odbiorów sieci optycznej Zakres odbiorów pomieszczeń węzłów Zakres odbiorów elementów sieci zrealizowanych z wykorzystaniem rozwiązań alternatywnych GWARANCJA UBEZPIECZENIA ETAP EKSPLOATACJI I ŚWIADCZENIA USŁUG Zasady świadczenia usług dostępu

4 Strona 4 z Realizacja dostępu telekomunikacyjnego Poziom jakości świadczonych usług KPI, SLA System KPI Główne założenia dla Systemu KPI Pomiary Harmonogram wspólnych prac Operatora Infrastruktury i Podmiotu Publicznego w zakresie wypracowania systemu KPI Lista wskaźników strategicznych, obligatoryjnych Dostęp do węzłów sieci PRZEPISY PRAWNE, NORMY, ROZWIĄZANIA RÓWNOWAŻNE ZWIĄZANE Z PROJEKTOWANIEM I WYKONANIEM ZAMIERZENIA BUDOWLANEGO 159 ZAŁĄCZNIKI DO OPZ 167

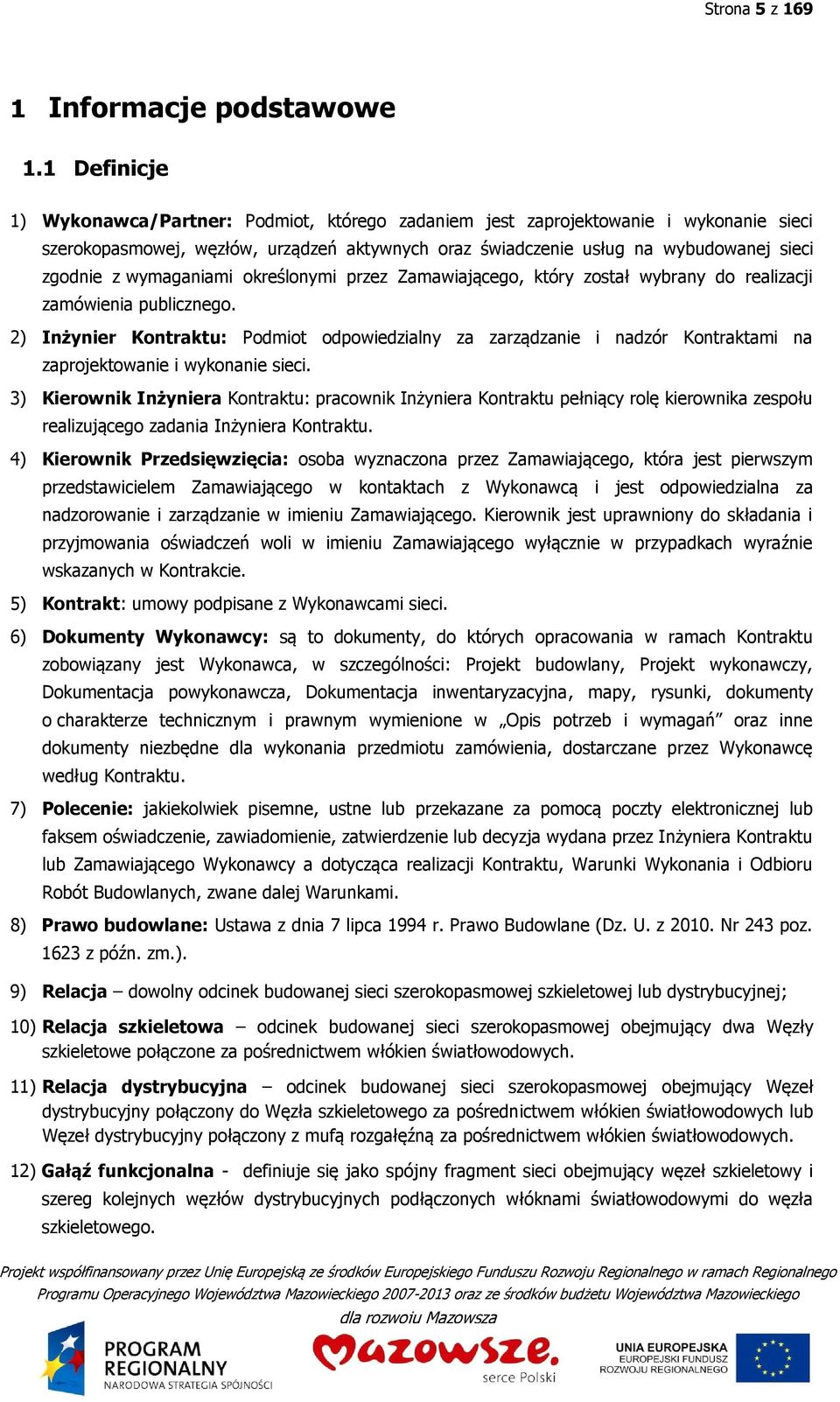

5 Strona 5 z Informacje podstawowe 1.1 Definicje 1) Wykonawca/Partner: Podmiot, którego zadaniem jest zaprojektowanie i wykonanie sieci szerokopasmowej, węzłów, urządzeń aktywnych oraz świadczenie usług na wybudowanej sieci zgodnie z wymaganiami określonymi przez Zamawiającego, który został wybrany do realizacji zamówienia publicznego. 2) Inżynier Kontraktu: Podmiot odpowiedzialny za zarządzanie i nadzór Kontraktami na zaprojektowanie i wykonanie sieci. 3) Kierownik Inżyniera Kontraktu: pracownik Inżyniera Kontraktu pełniący rolę kierownika zespołu realizującego zadania Inżyniera Kontraktu. 4) Kierownik Przedsięwzięcia: osoba wyznaczona przez Zamawiającego, która jest pierwszym przedstawicielem Zamawiającego w kontaktach z Wykonawcą i jest odpowiedzialna za nadzorowanie i zarządzanie w imieniu Zamawiającego. Kierownik jest uprawniony do składania i przyjmowania oświadczeń woli w imieniu Zamawiającego wyłącznie w przypadkach wyraźnie wskazanych w Kontrakcie. 5) Kontrakt: umowy podpisane z Wykonawcami sieci. 6) Dokumenty Wykonawcy: są to dokumenty, do których opracowania w ramach Kontraktu zobowiązany jest Wykonawca, w szczególności: Projekt budowlany, Projekt wykonawczy, Dokumentacja powykonawcza, Dokumentacja inwentaryzacyjna, mapy, rysunki, dokumenty o charakterze technicznym i prawnym wymienione w Opis potrzeb i wymagań oraz inne dokumenty niezbędne dla wykonania przedmiotu zamówienia, dostarczane przez Wykonawcę według Kontraktu. 7) Polecenie: jakiekolwiek pisemne, ustne lub przekazane za pomocą poczty elektronicznej lub faksem oświadczenie, zawiadomienie, zatwierdzenie lub decyzja wydana przez Inżyniera Kontraktu lub Zamawiającego Wykonawcy a dotycząca realizacji Kontraktu, Warunki Wykonania i Odbioru Robót Budowlanych, zwane dalej Warunkami. 8) Prawo budowlane: Ustawa z dnia 7 lipca 1994 r. Prawo Budowlane (Dz. U. z Nr 243 poz z późn. zm.). 9) Relacja dowolny odcinek budowanej sieci szerokopasmowej szkieletowej lub dystrybucyjnej; 10) Relacja szkieletowa odcinek budowanej sieci szerokopasmowej obejmujący dwa Węzły szkieletowe połączone za pośrednictwem włókien światłowodowych. 11) Relacja dystrybucyjna odcinek budowanej sieci szerokopasmowej obejmujący Węzeł dystrybucyjny połączony do Węzła szkieletowego za pośrednictwem włókien światłowodowych lub Węzeł dystrybucyjny połączony z mufą rozgałęźną za pośrednictwem włókien światłowodowych. 12) Gałąź funkcjonalna - definiuje się jako spójny fragment sieci obejmujący węzeł szkieletowy i szereg kolejnych węzłów dystrybucyjnych podłączonych włóknami światłowodowymi do węzła szkieletowego.

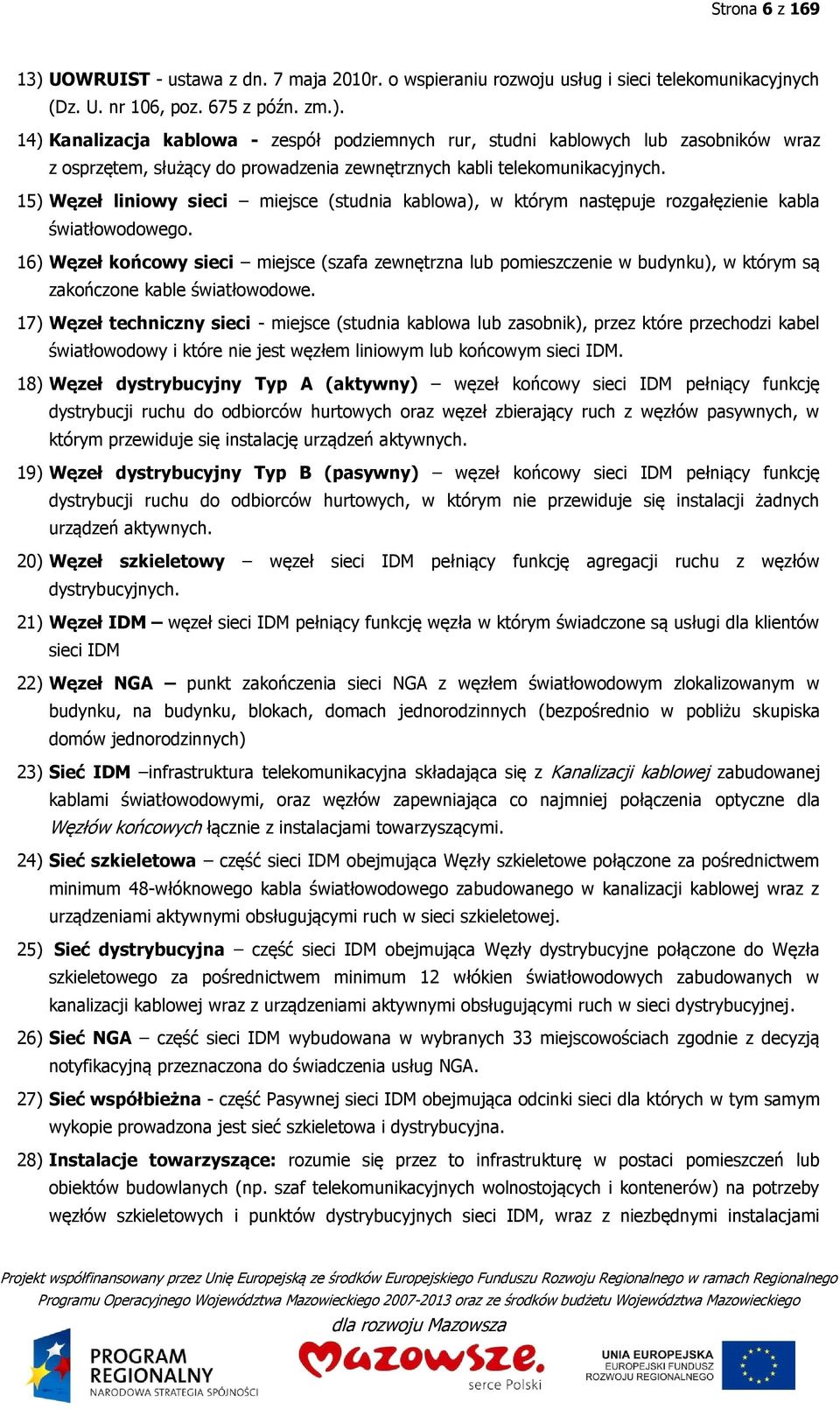

6 Strona 6 z ) UOWRUIST - ustawa z dn. 7 maja 2010r. o wspieraniu rozwoju usług i sieci telekomunikacyjnych (Dz. U. nr 106, poz. 675 z późn. zm.). 14) Kanalizacja kablowa - zespół podziemnych rur, studni kablowych lub zasobników wraz z osprzętem, służący do prowadzenia zewnętrznych kabli telekomunikacyjnych. 15) Węzeł liniowy sieci miejsce (studnia kablowa), w którym następuje rozgałęzienie kabla światłowodowego. 16) Węzeł końcowy sieci miejsce (szafa zewnętrzna lub pomieszczenie w budynku), w którym są zakończone kable światłowodowe. 17) Węzeł techniczny sieci - miejsce (studnia kablowa lub zasobnik), przez które przechodzi kabel światłowodowy i które nie jest węzłem liniowym lub końcowym sieci IDM. 18) Węzeł dystrybucyjny Typ A (aktywny) węzeł końcowy sieci IDM pełniący funkcję dystrybucji ruchu do odbiorców hurtowych oraz węzeł zbierający ruch z węzłów pasywnych, w którym przewiduje się instalację urządzeń aktywnych. 19) Węzeł dystrybucyjny Typ B (pasywny) węzeł końcowy sieci IDM pełniący funkcję dystrybucji ruchu do odbiorców hurtowych, w którym nie przewiduje się instalacji żadnych urządzeń aktywnych. 20) Węzeł szkieletowy węzeł sieci IDM pełniący funkcję agregacji ruchu z węzłów dystrybucyjnych. 21) Węzeł IDM węzeł sieci IDM pełniący funkcję węzła w którym świadczone są usługi dla klientów sieci IDM 22) Węzeł NGA punkt zakończenia sieci NGA z węzłem światłowodowym zlokalizowanym w budynku, na budynku, blokach, domach jednorodzinnych (bezpośrednio w pobliżu skupiska domów jednorodzinnych) 23) Sieć IDM infrastruktura telekomunikacyjna składająca się z Kanalizacji kablowej zabudowanej kablami światłowodowymi, oraz węzłów zapewniająca co najmniej połączenia optyczne dla Węzłów końcowych łącznie z instalacjami towarzyszącymi. 24) Sieć szkieletowa część sieci IDM obejmująca Węzły szkieletowe połączone za pośrednictwem minimum 48-włóknowego kabla światłowodowego zabudowanego w kanalizacji kablowej wraz z urządzeniami aktywnymi obsługującymi ruch w sieci szkieletowej. 25) Sieć dystrybucyjna część sieci IDM obejmująca Węzły dystrybucyjne połączone do Węzła szkieletowego za pośrednictwem minimum 12 włókien światłowodowych zabudowanych w kanalizacji kablowej wraz z urządzeniami aktywnymi obsługującymi ruch w sieci dystrybucyjnej. 26) Sieć NGA część sieci IDM wybudowana w wybranych 33 miejscowościach zgodnie z decyzją notyfikacyjną przeznaczona do świadczenia usług NGA. 27) Sieć współbieżna - część Pasywnej sieci IDM obejmująca odcinki sieci dla których w tym samym wykopie prowadzona jest sieć szkieletowa i dystrybucyjna. 28) Instalacje towarzyszące: rozumie się przez to infrastrukturę w postaci pomieszczeń lub obiektów budowlanych (np. szaf telekomunikacyjnych wolnostojących i kontenerów) na potrzeby węzłów szkieletowych i punktów dystrybucyjnych sieci IDM, wraz z niezbędnymi instalacjami

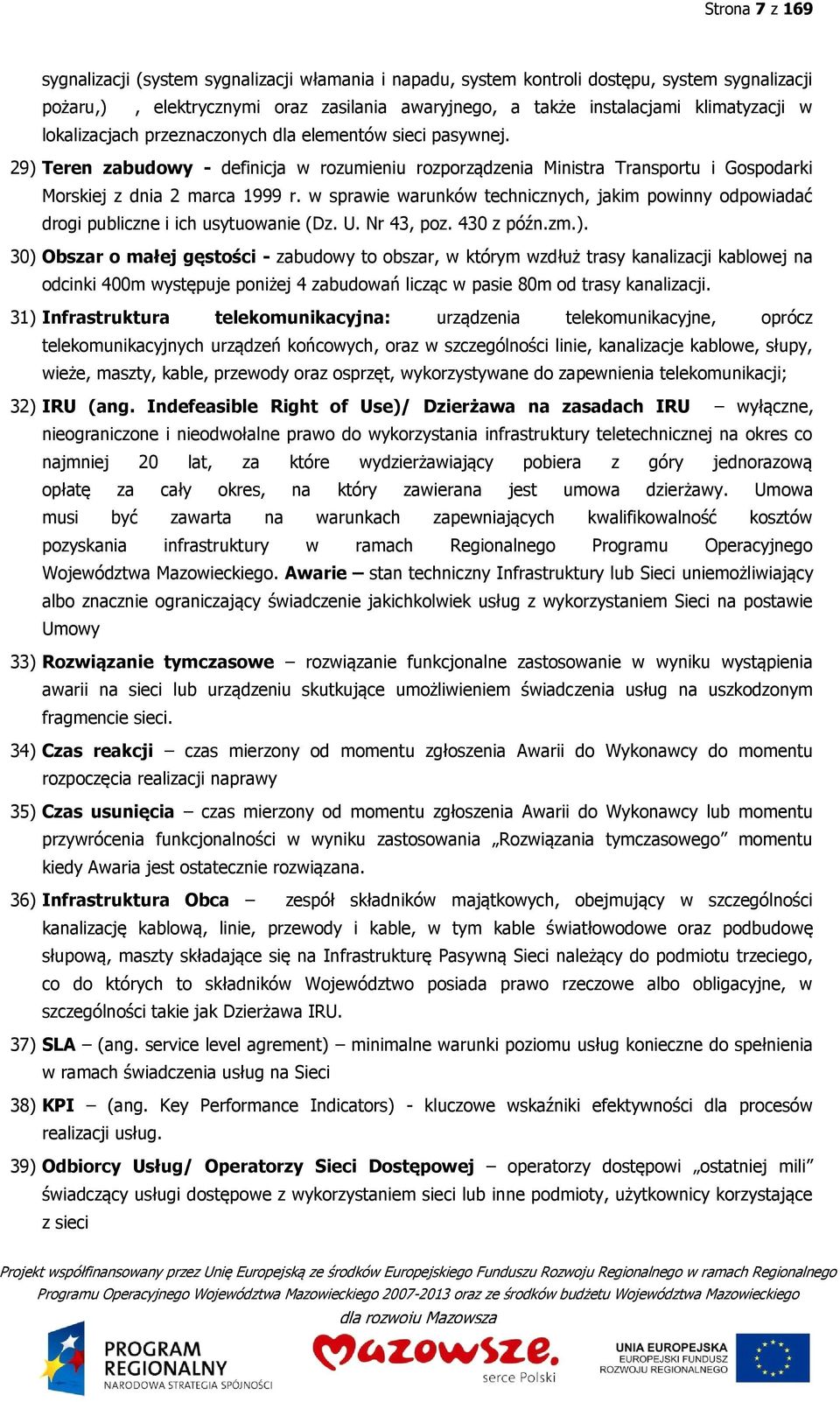

7 Strona 7 z 169 sygnalizacji (system sygnalizacji włamania i napadu, system kontroli dostępu, system sygnalizacji pożaru,), elektrycznymi oraz zasilania awaryjnego, a także instalacjami klimatyzacji w lokalizacjach przeznaczonych dla elementów sieci pasywnej. 29) Teren zabudowy - definicja w rozumieniu rozporządzenia Ministra Transportu i Gospodarki Morskiej z dnia 2 marca 1999 r. w sprawie warunków technicznych, jakim powinny odpowiadać drogi publiczne i ich usytuowanie (Dz. U. Nr 43, poz. 430 z późn.zm.). 30) Obszar o małej gęstości - zabudowy to obszar, w którym wzdłuż trasy kanalizacji kablowej na odcinki 400m występuje poniżej 4 zabudowań licząc w pasie 80m od trasy kanalizacji. 31) Infrastruktura telekomunikacyjna: urządzenia telekomunikacyjne, oprócz telekomunikacyjnych urządzeń końcowych, oraz w szczególności linie, kanalizacje kablowe, słupy, wieże, maszty, kable, przewody oraz osprzęt, wykorzystywane do zapewnienia telekomunikacji; 32) IRU (ang. Indefeasible Right of Use)/ Dzierżawa na zasadach IRU wyłączne, nieograniczone i nieodwołalne prawo do wykorzystania infrastruktury teletechnicznej na okres co najmniej 20 lat, za które wydzierżawiający pobiera z góry jednorazową opłatę za cały okres, na który zawierana jest umowa dzierżawy. Umowa musi być zawarta na warunkach zapewniających kwalifikowalność kosztów pozyskania infrastruktury w ramach Regionalnego Programu Operacyjnego Województwa Mazowieckiego. Awarie stan techniczny Infrastruktury lub Sieci uniemożliwiający albo znacznie ograniczający świadczenie jakichkolwiek usług z wykorzystaniem Sieci na postawie Umowy 33) Rozwiązanie tymczasowe rozwiązanie funkcjonalne zastosowanie w wyniku wystąpienia awarii na sieci lub urządzeniu skutkujące umożliwieniem świadczenia usług na uszkodzonym fragmencie sieci. 34) Czas reakcji czas mierzony od momentu zgłoszenia Awarii do Wykonawcy do momentu rozpoczęcia realizacji naprawy 35) Czas usunięcia czas mierzony od momentu zgłoszenia Awarii do Wykonawcy lub momentu przywrócenia funkcjonalności w wyniku zastosowania Rozwiązania tymczasowego momentu kiedy Awaria jest ostatecznie rozwiązana. 36) Infrastruktura Obca zespół składników majątkowych, obejmujący w szczególności kanalizację kablową, linie, przewody i kable, w tym kable światłowodowe oraz podbudowę słupową, maszty składające się na Infrastrukturę Pasywną Sieci należący do podmiotu trzeciego, co do których to składników Województwo posiada prawo rzeczowe albo obligacyjne, w szczególności takie jak Dzierżawa IRU. 37) SLA (ang. service level agrement) minimalne warunki poziomu usług konieczne do spełnienia w ramach świadczenia usług na Sieci 38) KPI (ang. Key Performance Indicators) - kluczowe wskaźniki efektywności dla procesów realizacji usług. 39) Odbiorcy Usług/ Operatorzy Sieci Dostępowej operatorzy dostępowi ostatniej mili świadczący usługi dostępowe z wykorzystaniem sieci lub inne podmioty, użytkownicy korzystające z sieci

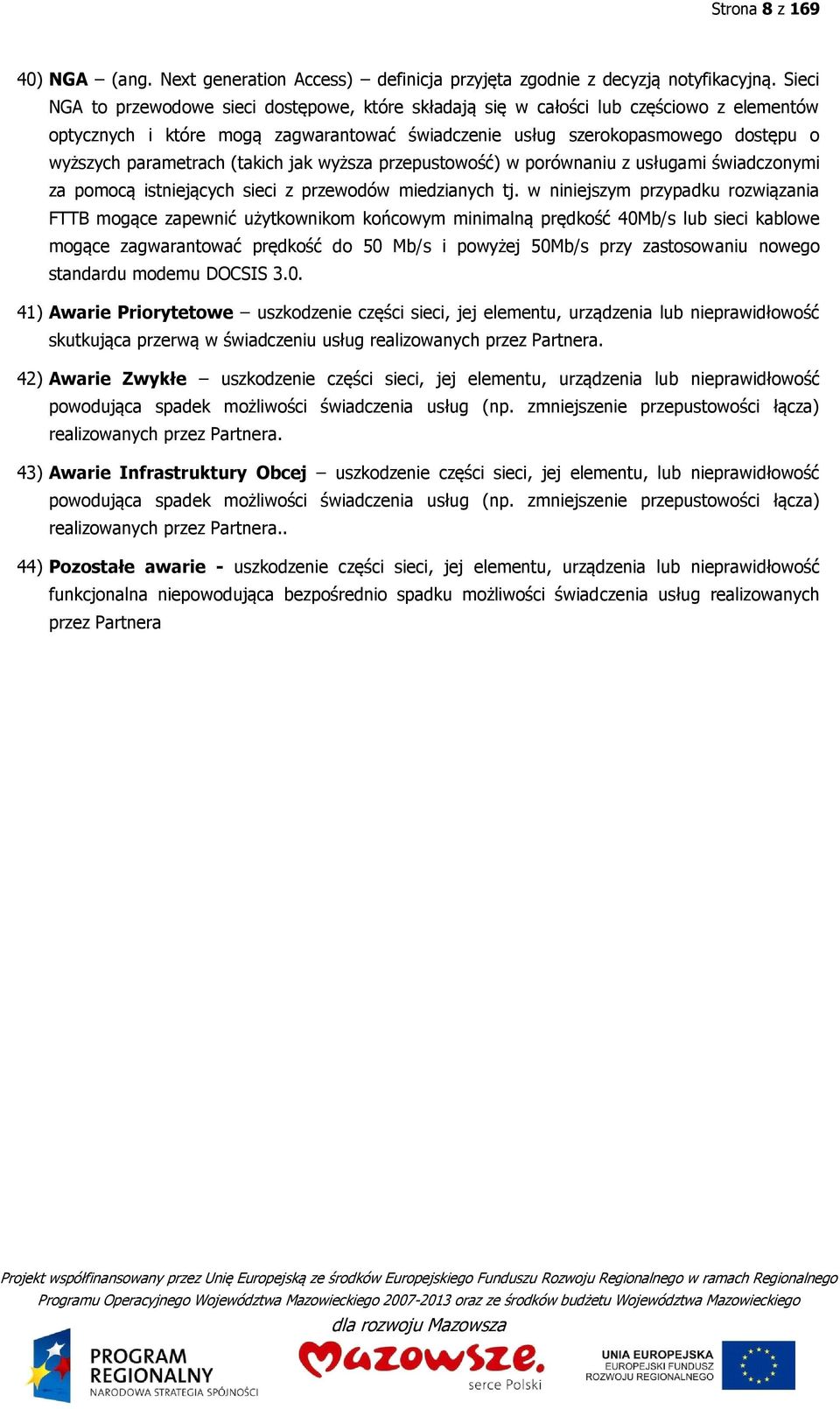

8 Strona 8 z ) NGA (ang. Next generation Access) definicja przyjęta zgodnie z decyzją notyfikacyjną. Sieci NGA to przewodowe sieci dostępowe, które składają się w całości lub częściowo z elementów optycznych i które mogą zagwarantować świadczenie usług szerokopasmowego dostępu o wyższych parametrach (takich jak wyższa przepustowość) w porównaniu z usługami świadczonymi za pomocą istniejących sieci z przewodów miedzianych tj. w niniejszym przypadku rozwiązania FTTB mogące zapewnić użytkownikom końcowym minimalną prędkość 40Mb/s lub sieci kablowe mogące zagwarantować prędkość do 50 Mb/s i powyżej 50Mb/s przy zastosowaniu nowego standardu modemu DOCSIS ) Awarie Priorytetowe uszkodzenie części sieci, jej elementu, urządzenia lub nieprawidłowość skutkująca przerwą w świadczeniu usług realizowanych przez Partnera. 42) Awarie Zwykłe uszkodzenie części sieci, jej elementu, urządzenia lub nieprawidłowość powodująca spadek możliwości świadczenia usług (np. zmniejszenie przepustowości łącza) realizowanych przez Partnera. 43) Awarie Infrastruktury Obcej uszkodzenie części sieci, jej elementu, lub nieprawidłowość powodująca spadek możliwości świadczenia usług (np. zmniejszenie przepustowości łącza) realizowanych przez Partnera.. 44) Pozostałe awarie - uszkodzenie części sieci, jej elementu, urządzenia lub nieprawidłowość funkcjonalna niepowodująca bezpośrednio spadku możliwości świadczenia usług realizowanych przez Partnera

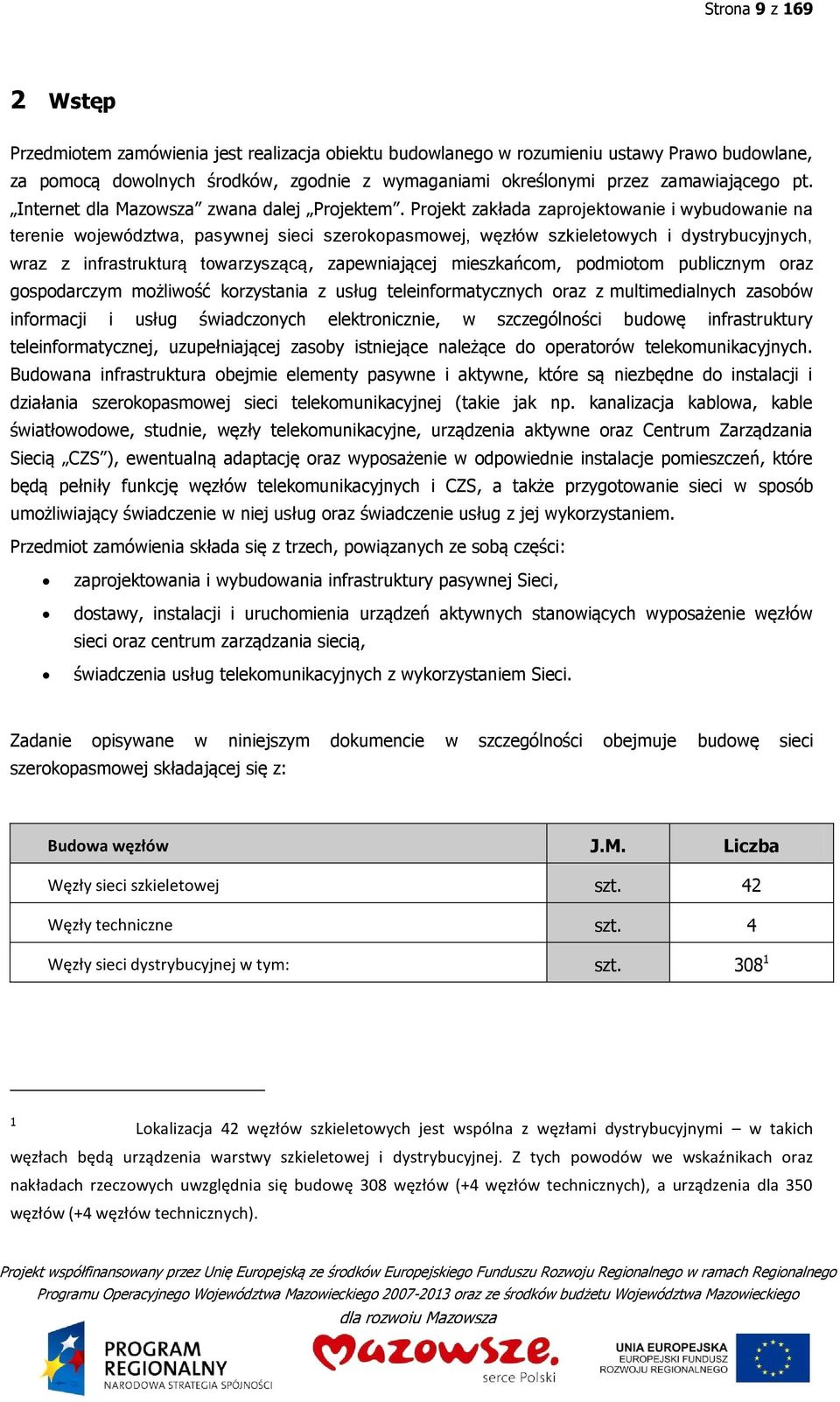

9 Strona 9 z Wstęp Przedmiotem zamówienia jest realizacja obiektu budowlanego w rozumieniu ustawy Prawo budowlane, za pomocą dowolnych środków, zgodnie z wymaganiami określonymi przez zamawiającego pt. Internet dla Mazowsza zwana dalej Projektem. Projekt zakłada zaprojektowanie i wybudowanie na terenie województwa, pasywnej sieci szerokopasmowej, węzłów szkieletowych i dystrybucyjnych, wraz z infrastrukturą towarzyszącą, zapewniającej mieszkańcom, podmiotom publicznym oraz gospodarczym możliwość korzystania z usług teleinformatycznych oraz z multimedialnych zasobów informacji i usług świadczonych elektronicznie, w szczególności budowę infrastruktury teleinformatycznej, uzupełniającej zasoby istniejące należące do operatorów telekomunikacyjnych. Budowana infrastruktura obejmie elementy pasywne i aktywne, które są niezbędne do instalacji i działania szerokopasmowej sieci telekomunikacyjnej (takie jak np. kanalizacja kablowa, kable światłowodowe, studnie, węzły telekomunikacyjne, urządzenia aktywne oraz Centrum Zarządzania Siecią CZS ), ewentualną adaptację oraz wyposażenie w odpowiednie instalacje pomieszczeń, które będą pełniły funkcję węzłów telekomunikacyjnych i CZS, a także przygotowanie sieci w sposób umożliwiający świadczenie w niej usług oraz świadczenie usług z jej wykorzystaniem. Przedmiot zamówienia składa się z trzech, powiązanych ze sobą części: zaprojektowania i wybudowania infrastruktury pasywnej Sieci, dostawy, instalacji i uruchomienia urządzeń aktywnych stanowiących wyposażenie węzłów sieci oraz centrum zarządzania siecią, świadczenia usług telekomunikacyjnych z wykorzystaniem Sieci. Zadanie opisywane w niniejszym dokumencie w szczególności obejmuje budowę sieci szerokopasmowej składającej się z: Budowa węzłów J.M. Liczba Węzły sieci szkieletowej szt. 42 Węzły techniczne szt. 4 Węzły sieci dystrybucyjnej w tym: szt Lokalizacja 42 węzłów szkieletowych jest wspólna z węzłami dystrybucyjnymi w takich węzłach będą urządzenia warstwy szkieletowej i dystrybucyjnej. Z tych powodów we wskaźnikach oraz nakładach rzeczowych uwzględnia się budowę 308 węzłów (+4 węzłów technicznych), a urządzenia dla 350 węzłów (+4 węzłów technicznych).

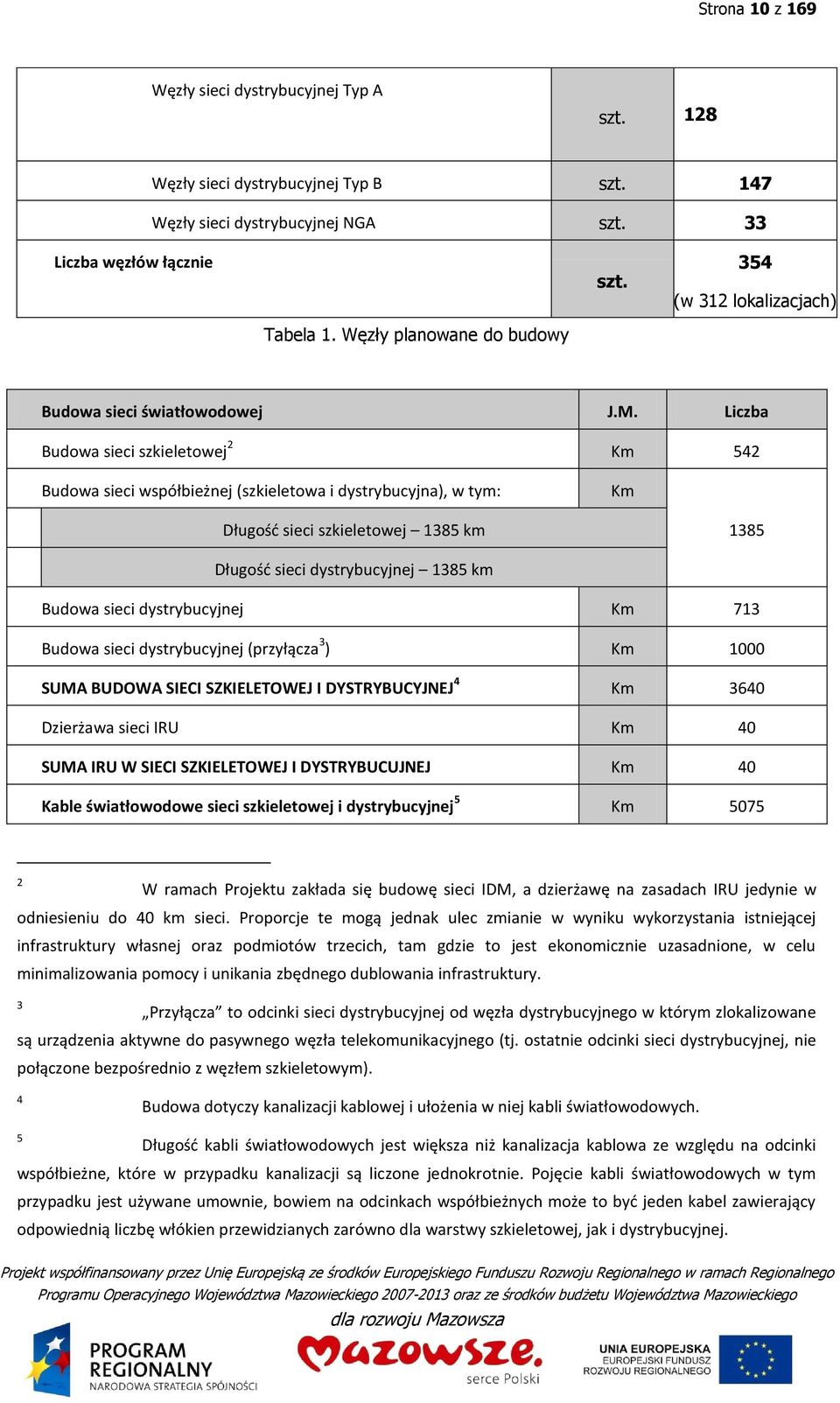

10 Strona 10 z 169 Węzły sieci dystrybucyjnej Typ A szt. 128 Węzły sieci dystrybucyjnej Typ B szt. 147 Węzły sieci dystrybucyjnej NGA szt. 33 Liczba węzłów łącznie szt. 354 (w 312 lokalizacjach) Tabela 1. Węzły planowane do budowy Budowa sieci światłowodowej J.M. Liczba Budowa sieci szkieletowej 2 Km 542 Budowa sieci współbieżnej (szkieletowa i dystrybucyjna), w tym: Km Długość sieci szkieletowej 1385 km 1385 Długość sieci dystrybucyjnej 1385 km Budowa sieci dystrybucyjnej Km 713 Budowa sieci dystrybucyjnej (przyłącza 3 ) Km 1000 SUMA BUDOWA SIECI SZKIELETOWEJ I DYSTRYBUCYJNEJ 4 Km 3640 Dzierżawa sieci IRU Km 40 SUMA IRU W SIECI SZKIELETOWEJ I DYSTRYBUCUJNEJ Km 40 Kable światłowodowe sieci szkieletowej i dystrybucyjnej 5 Km W ramach Projektu zakłada się budowę sieci IDM, a dzierżawę na zasadach IRU jedynie w odniesieniu do 40 km sieci. Proporcje te mogą jednak ulec zmianie w wyniku wykorzystania istniejącej infrastruktury własnej oraz podmiotów trzecich, tam gdzie to jest ekonomicznie uzasadnione, w celu minimalizowania pomocy i unikania zbędnego dublowania infrastruktury. 3 Przyłącza to odcinki sieci dystrybucyjnej od węzła dystrybucyjnego w którym zlokalizowane są urządzenia aktywne do pasywnego węzła telekomunikacyjnego (tj. ostatnie odcinki sieci dystrybucyjnej, nie połączone bezpośrednio z węzłem szkieletowym). 4 Budowa dotyczy kanalizacji kablowej i ułożenia w niej kabli światłowodowych. 5 Długość kabli światłowodowych jest większa niż kanalizacja kablowa ze względu na odcinki współbieżne, które w przypadku kanalizacji są liczone jednokrotnie. Pojęcie kabli światłowodowych w tym przypadku jest używane umownie, bowiem na odcinkach współbieżnych może to być jeden kabel zawierający odpowiednią liczbę włókien przewidzianych zarówno dla warstwy szkieletowej, jak i dystrybucyjnej.

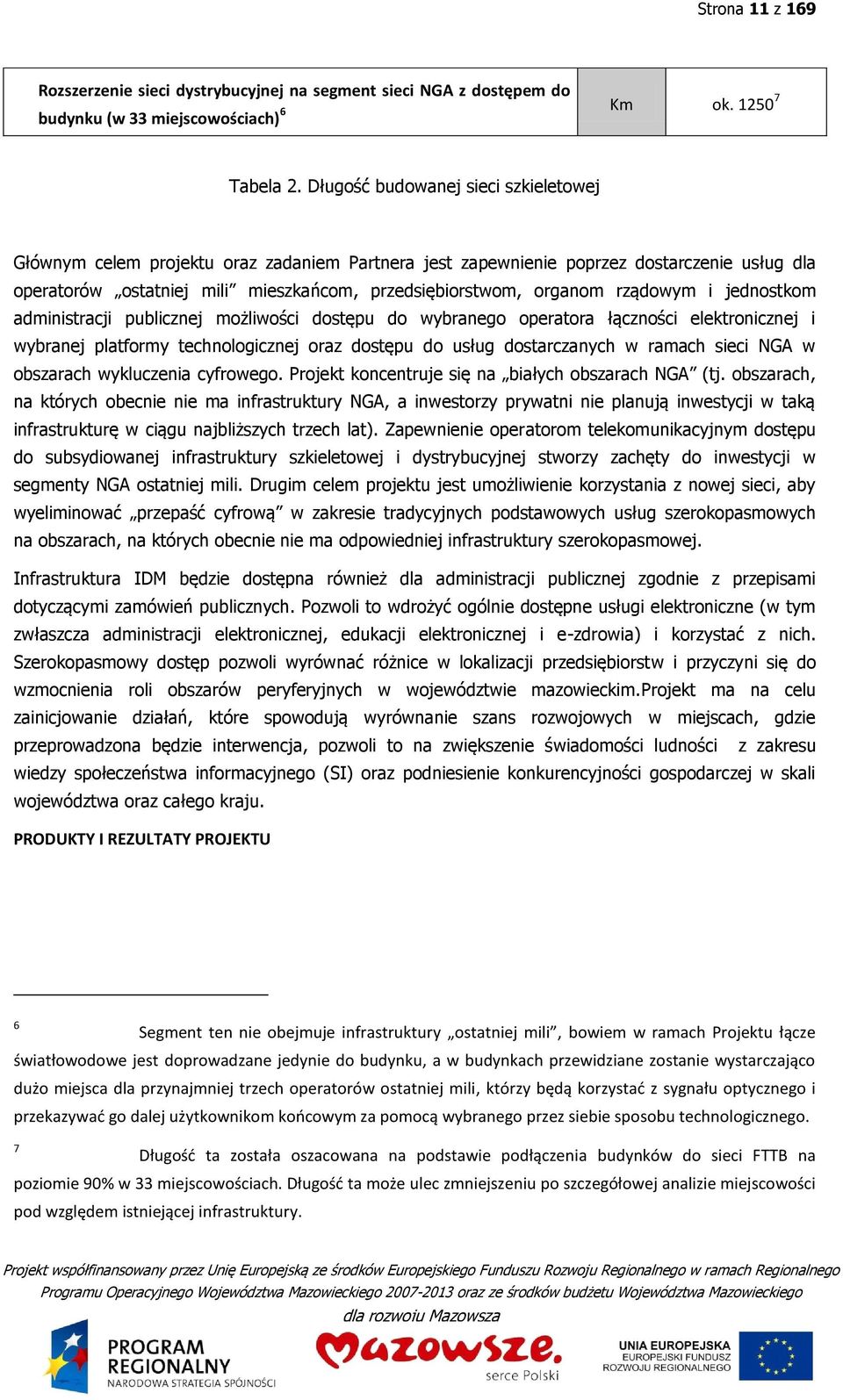

11 Strona 11 z 169 Rozszerzenie sieci dystrybucyjnej na segment sieci NGA z dostępem do do budynku (w 33 miejscowościach) 6 Km ok Tabela 2. Długość budowanej sieci szkieletowej Głównym celem projektu oraz zadaniem Partnera jest zapewnienie poprzez dostarczenie usług dla operatorów ostatniej mili mieszkańcom, przedsiębiorstwom, organom rządowym i jednostkom administracji publicznej możliwości dostępu do wybranego operatora łączności elektronicznej i wybranej platformy technologicznej oraz dostępu do usług dostarczanych w ramach sieci NGA w obszarach wykluczenia cyfrowego. Projekt koncentruje się na białych obszarach NGA (tj. obszarach, na których obecnie nie ma infrastruktury NGA, a inwestorzy prywatni nie planują inwestycji w taką infrastrukturę w ciągu najbliższych trzech lat). Zapewnienie operatorom telekomunikacyjnym dostępu do subsydiowanej infrastruktury szkieletowej i dystrybucyjnej stworzy zachęty do inwestycji w segmenty NGA ostatniej mili. Drugim celem projektu jest umożliwienie korzystania z nowej sieci, aby wyeliminować przepaść cyfrową w zakresie tradycyjnych podstawowych usług szerokopasmowych na obszarach, na których obecnie nie ma odpowiedniej infrastruktury szerokopasmowej. Infrastruktura IDM będzie dostępna również dla administracji publicznej zgodnie z przepisami dotyczącymi zamówień publicznych. Pozwoli to wdrożyć ogólnie dostępne usługi elektroniczne (w tym zwłaszcza administracji elektronicznej, edukacji elektronicznej i e-zdrowia) i korzystać z nich. Szerokopasmowy dostęp pozwoli wyrównać różnice w lokalizacji przedsiębiorstw i przyczyni się do wzmocnienia roli obszarów peryferyjnych w województwie mazowieckim.projekt ma na celu zainicjowanie działań, które spowodują wyrównanie szans rozwojowych w miejscach, gdzie przeprowadzona będzie interwencja, pozwoli to na zwiększenie świadomości ludności z zakresu wiedzy społeczeństwa informacyjnego (SI) oraz podniesienie konkurencyjności gospodarczej w skali województwa oraz całego kraju. PRODUKTY I REZULTATY PROJEKTU 6 Segment ten nie obejmuje infrastruktury ostatniej mili, bowiem w ramach Projektu łącze światłowodowe jest doprowadzane jedynie do budynku, a w budynkach przewidziane zostanie wystarczająco dużo miejsca dla przynajmniej trzech operatorów ostatniej mili, którzy będą korzystać z sygnału optycznego i przekazywać go dalej użytkownikom końcowym za pomocą wybranego przez siebie sposobu technologicznego. 7 Długość ta została oszacowana na podstawie podłączenia budynków do sieci FTTB na poziomie 90% w 33 miejscowościach. Długość ta może ulec zmniejszeniu po szczegółowej analizie miejscowości pod względem istniejącej infrastruktury.

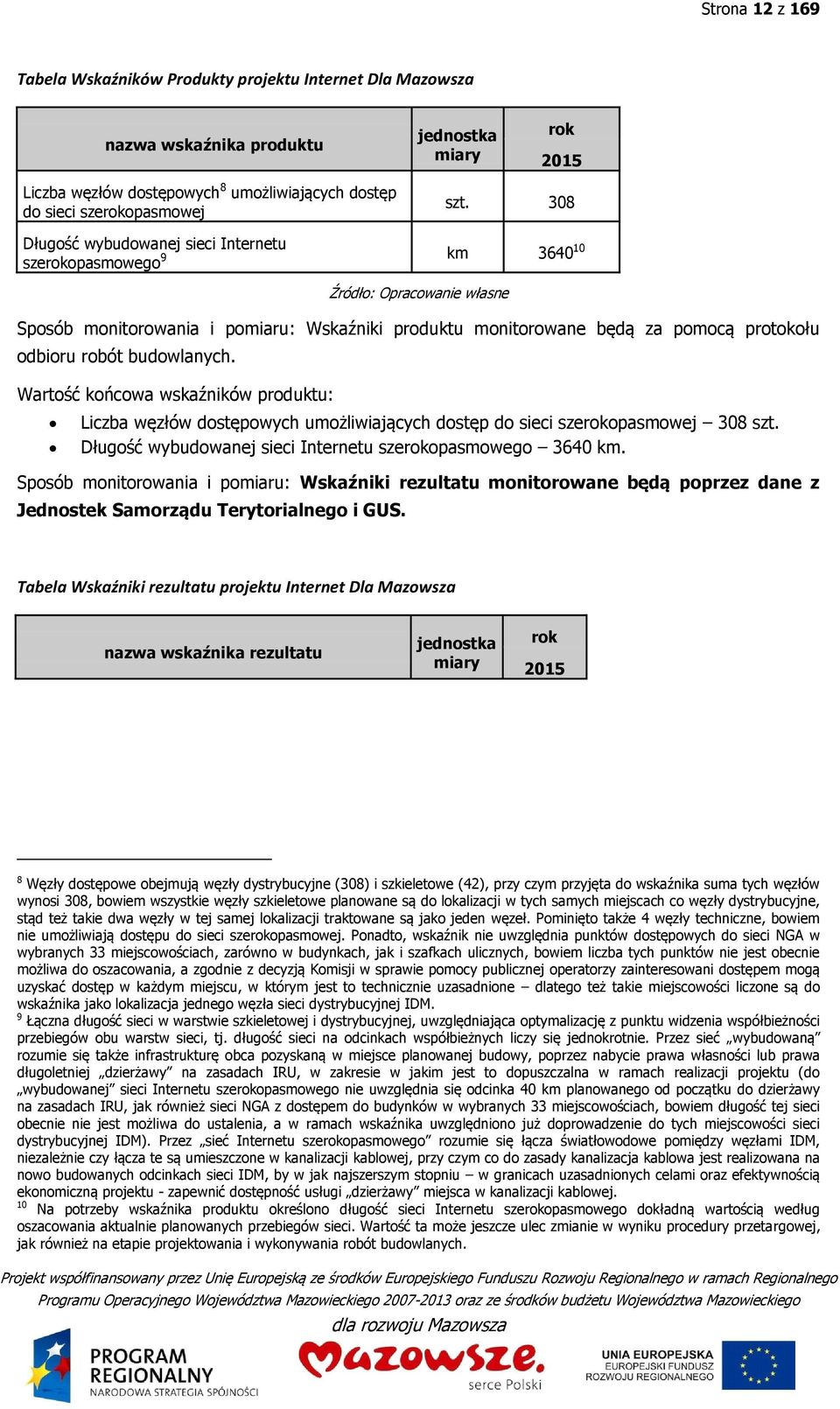

12 Strona 12 z 169 Tabela Wskaźników Produkty projektu Internet Dla Mazowsza nazwa wskaźnika produktu jednostka miary rok 2015 Liczba węzłów dostępowych 8 umożliwiających dostęp do sieci szerokopasmowej szt. 308 Długość wybudowanej sieci Internetu szerokopasmowego 9 km Źródło: Opracowanie własne Sposób monitorowania i pomiaru: Wskaźniki produktu monitorowane będą za pomocą protokołu odbioru robót budowlanych. Wartość końcowa wskaźników produktu: Liczba węzłów dostępowych umożliwiających dostęp do sieci szerokopasmowej 308 szt. Długość wybudowanej sieci Internetu szerokopasmowego 3640 km. Sposób monitorowania i pomiaru: Wskaźniki rezultatu monitorowane będą poprzez dane z Jednostek Samorządu Terytorialnego i GUS. Tabela Wskaźniki rezultatu projektu Internet Dla Mazowsza nazwa wskaźnika rezultatu jednostka miary rok Węzły dostępowe obejmują węzły dystrybucyjne (308) i szkieletowe (42), przy czym przyjęta do wskaźnika suma tych węzłów wynosi 308, bowiem wszystkie węzły szkieletowe planowane są do lokalizacji w tych samych miejscach co węzły dystrybucyjne, stąd też takie dwa węzły w tej samej lokalizacji traktowane są jako jeden węzeł. Pominięto także 4 węzły techniczne, bowiem nie umożliwiają dostępu do sieci szerokopasmowej. Ponadto, wskaźnik nie uwzględnia punktów dostępowych do sieci NGA w wybranych 33 miejscowościach, zarówno w budynkach, jak i szafkach ulicznych, bowiem liczba tych punktów nie jest obecnie możliwa do oszacowania, a zgodnie z decyzją Komisji w sprawie pomocy publicznej operatorzy zainteresowani dostępem mogą uzyskać dostęp w każdym miejscu, w którym jest to technicznie uzasadnione dlatego też takie miejscowości liczone są do wskaźnika jako lokalizacja jednego węzła sieci dystrybucyjnej IDM. 9 Łączna długość sieci w warstwie szkieletowej i dystrybucyjnej, uwzględniająca optymalizację z punktu widzenia współbieżności przebiegów obu warstw sieci, tj. długość sieci na odcinkach współbieżnych liczy się jednokrotnie. Przez sieć wybudowaną rozumie się także infrastrukturę obca pozyskaną w miejsce planowanej budowy, poprzez nabycie prawa własności lub prawa długoletniej dzierżawy na zasadach IRU, w zakresie w jakim jest to dopuszczalna w ramach realizacji projektu (do wybudowanej sieci Internetu szerokopasmowego nie uwzględnia się odcinka 40 km planowanego od początku do dzierżawy na zasadach IRU, jak również sieci NGA z dostępem do budynków w wybranych 33 miejscowościach, bowiem długość tej sieci obecnie nie jest możliwa do ustalenia, a w ramach wskaźnika uwzględniono już doprowadzenie do tych miejscowości sieci dystrybucyjnej IDM). Przez sieć Internetu szerokopasmowego rozumie się łącza światłowodowe pomiędzy węzłami IDM, niezależnie czy łącza te są umieszczone w kanalizacji kablowej, przy czym co do zasady kanalizacja kablowa jest realizowana na nowo budowanych odcinkach sieci IDM, by w jak najszerszym stopniu w granicach uzasadnionych celami oraz efektywnością ekonomiczną projektu - zapewnić dostępność usługi dzierżawy miejsca w kanalizacji kablowej. 10 Na potrzeby wskaźnika produktu określono długość sieci Internetu szerokopasmowego dokładną wartością według oszacowania aktualnie planowanych przebiegów sieci. Wartość ta może jeszcze ulec zmianie w wyniku procedury przetargowej, jak również na etapie projektowania i wykonywania robót budowlanych.

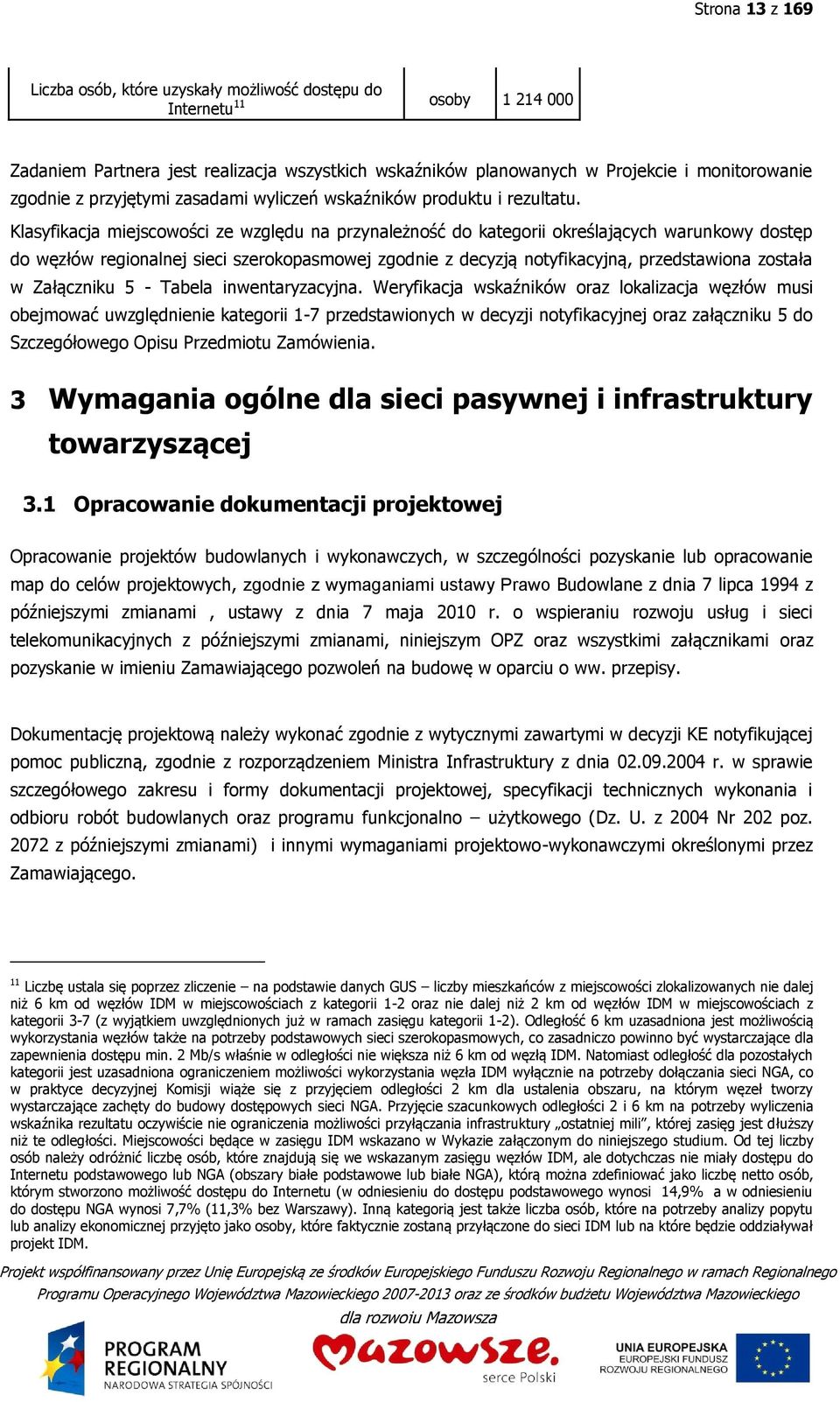

13 Strona 13 z 169 Liczba osób, które uzyskały możliwość dostępu do Internetu 11 osoby Zadaniem Partnera jest realizacja wszystkich wskaźników planowanych w Projekcie i monitorowanie zgodnie z przyjętymi zasadami wyliczeń wskaźników produktu i rezultatu. Klasyfikacja miejscowości ze względu na przynależność do kategorii określających warunkowy dostęp do węzłów regionalnej sieci szerokopasmowej zgodnie z decyzją notyfikacyjną, przedstawiona została w Załączniku 5 - Tabela inwentaryzacyjna. Weryfikacja wskaźników oraz lokalizacja węzłów musi obejmować uwzględnienie kategorii 1-7 przedstawionych w decyzji notyfikacyjnej oraz załączniku 5 do Szczegółowego Opisu Przedmiotu Zamówienia. 3 Wymagania ogólne dla sieci pasywnej i infrastruktury towarzyszącej 3.1 Opracowanie dokumentacji projektowej Opracowanie projektów budowlanych i wykonawczych, w szczególności pozyskanie lub opracowanie map do celów projektowych, zgodnie z wymaganiami ustawy Prawo Budowlane z dnia 7 lipca 1994 z późniejszymi zmianami, ustawy z dnia 7 maja 2010 r. o wspieraniu rozwoju usług i sieci telekomunikacyjnych z późniejszymi zmianami, niniejszym OPZ oraz wszystkimi załącznikami oraz pozyskanie w imieniu Zamawiającego pozwoleń na budowę w oparciu o ww. przepisy. Dokumentację projektową należy wykonać zgodnie z wytycznymi zawartymi w decyzji KE notyfikującej pomoc publiczną, zgodnie z rozporządzeniem Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno użytkowego (Dz. U. z 2004 Nr 202 poz z późniejszymi zmianami) i innymi wymaganiami projektowo-wykonawczymi określonymi przez Zamawiającego. 11 Liczbę ustala się poprzez zliczenie na podstawie danych GUS liczby mieszkańców z miejscowości zlokalizowanych nie dalej niż 6 km od węzłów IDM w miejscowościach z kategorii 1-2 oraz nie dalej niż 2 km od węzłów IDM w miejscowościach z kategorii 3-7 (z wyjątkiem uwzględnionych już w ramach zasięgu kategorii 1-2). Odległość 6 km uzasadniona jest możliwością wykorzystania węzłów także na potrzeby podstawowych sieci szerokopasmowych, co zasadniczo powinno być wystarczające dla zapewnienia dostępu min. 2 Mb/s właśnie w odległości nie większa niż 6 km od węzłą IDM. Natomiast odległość dla pozostałych kategorii jest uzasadniona ograniczeniem możliwości wykorzystania węzła IDM wyłącznie na potrzeby dołączania sieci NGA, co w praktyce decyzyjnej Komisji wiąże się z przyjęciem odległości 2 km dla ustalenia obszaru, na którym węzeł tworzy wystarczające zachęty do budowy dostępowych sieci NGA. Przyjęcie szacunkowych odległości 2 i 6 km na potrzeby wyliczenia wskaźnika rezultatu oczywiście nie ograniczenia możliwości przyłączania infrastruktury ostatniej mili, której zasięg jest dłuższy niż te odległości. Miejscowości będące w zasięgu IDM wskazano w Wykazie załączonym do niniejszego studium. Od tej liczby osób należy odróżnić liczbę osób, które znajdują się we wskazanym zasięgu węzłów IDM, ale dotychczas nie miały dostępu do Internetu podstawowego lub NGA (obszary białe podstawowe lub białe NGA), którą można zdefiniować jako liczbę netto osób, którym stworzono możliwość dostępu do Internetu (w odniesieniu do dostępu podstawowego wynosi 14,9% a w odniesieniu do dostępu NGA wynosi 7,7% (11,3% bez Warszawy). Inną kategorią jest także liczba osób, które na potrzeby analizy popytu lub analizy ekonomicznej przyjęto jako osoby, które faktycznie zostaną przyłączone do sieci IDM lub na które będzie oddziaływał projekt IDM.

14 Strona 14 z Opracowanie dokumentacji projektowej w przypadku wykorzystania istniejącej infrastruktury W przypadku wykorzystania istniejącej infrastruktury do realizacji inwestycji, Wykonawca zobowiązany jest do: a) Opracowania wszelkich dokumentów wymaganych przez właściciela przedmiotowej infrastruktury; b) Pozyskania w imieniu Zamawiającego decyzji administracyjnych na realizację inwestycji według przepisów ustawy z dn. 7 lipca 1994r. Prawo Budowlane w tym wykonanie lub uzyskanie, w oparciu o te przepisy, wszystkich wymaganych prawem dokumentów, oświadczeń, uzgodnień, opinii, jeżeli są wymagane; c) Uzyskania w imieniu Zamawiającego warunków na wykonanie przyłączy energetycznych do węzłów sieci, wykonanie wymaganych projektów technicznych przyłączy, uzyskanie w imieniu Zamawiającego zezwolenia na budowę przyłączy energetycznych; d) Opracowania projektów wykonawczych niezbędnych do realizacji Projektu. Dokumentację projektową należy wykonać zgodnie z decyzją KE notyfikującą pomoc publiczną, zgodnie z rozporządzeniem Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno użytkowego (Dz. U. z 2004 Nr 202 poz z późniejszymi zmianami) i innymi wymaganiami projektowo-wykonawczymi określonymi przez Zamawiającego. 3.3 Wykonanie robót związanych z realizacją obiektu budowlanego a) Prace towarzyszące w szczególności wycinka drzew, krzewów, nasadzenia, wytyczenie geodezyjne, inwentaryzacja geodezyjna; b) Prace ziemne według projektu budowlanego, w szczególności: rozbiórka nawierzchni, wykopy, zasypka, zagęszczenie gruntu, odtworzenie nawierzchni, odtworzenie terenów zielonych, przeciski/przewierty; c) Roboty tymczasowe w szczególności wygrodzenia i zabezpieczenia terenów robót; d) Dostawa i montaż kanalizacji kablowej wraz z osprzętem; e) Przeprowadzenie wszelkich prac związanych z usunięciem lub zabezpieczeniem kolizji budowanych kanalizacji kablowych z infrastrukturą (podziemną i naziemną) innych operatorów lub gestorów sieci; f) Dostawa kabli światłowodowych wraz z osprzętem, ułożenie/zaciągnięcie/montaż kabli światłowodowych w rurociągach kablowych i zakończenie kabli na przełącznicach w węzłach lub CZS; g) Adaptacje pomieszczeń na potrzeby węzłów szkieletowych, doprowadzenie zasilania i wykonanie uziemienia, przygotowanie instalacji zasilającej do montażu systemów zasilania awaryjnego UPS, dostawa, montaż, podłączenie i uruchomienie agregatu prądotwórczego

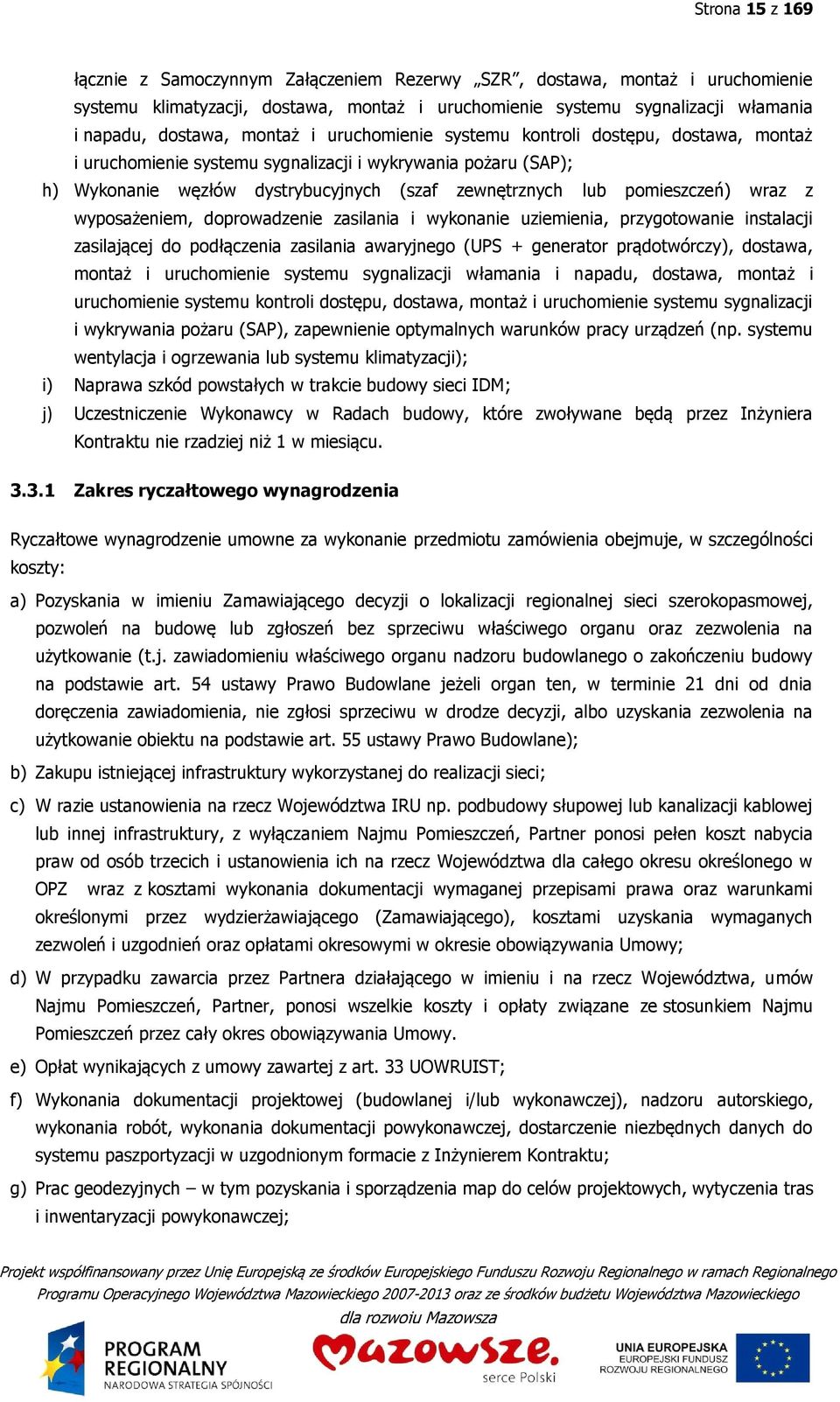

15 Strona 15 z 169 łącznie z Samoczynnym Załączeniem Rezerwy SZR, dostawa, montaż i uruchomienie systemu klimatyzacji, dostawa, montaż i uruchomienie systemu sygnalizacji włamania i napadu, dostawa, montaż i uruchomienie systemu kontroli dostępu, dostawa, montaż i uruchomienie systemu sygnalizacji i wykrywania pożaru (SAP); h) Wykonanie węzłów dystrybucyjnych (szaf zewnętrznych lub pomieszczeń) wraz z wyposażeniem, doprowadzenie zasilania i wykonanie uziemienia, przygotowanie instalacji zasilającej do podłączenia zasilania awaryjnego (UPS + generator prądotwórczy), dostawa, montaż i uruchomienie systemu sygnalizacji włamania i napadu, dostawa, montaż i uruchomienie systemu kontroli dostępu, dostawa, montaż i uruchomienie systemu sygnalizacji i wykrywania pożaru (SAP), zapewnienie optymalnych warunków pracy urządzeń (np. systemu wentylacja i ogrzewania lub systemu klimatyzacji); i) Naprawa szkód powstałych w trakcie budowy sieci IDM; j) Uczestniczenie Wykonawcy w Radach budowy, które zwoływane będą przez Inżyniera Kontraktu nie rzadziej niż 1 w miesiącu Zakres ryczałtowego wynagrodzenia Ryczałtowe wynagrodzenie umowne za wykonanie przedmiotu zamówienia obejmuje, w szczególności koszty: a) Pozyskania w imieniu Zamawiającego decyzji o lokalizacji regionalnej sieci szerokopasmowej, pozwoleń na budowę lub zgłoszeń bez sprzeciwu właściwego organu oraz zezwolenia na użytkowanie (t.j. zawiadomieniu właściwego organu nadzoru budowlanego o zakończeniu budowy na podstawie art. 54 ustawy Prawo Budowlane jeżeli organ ten, w terminie 21 dni od dnia doręczenia zawiadomienia, nie zgłosi sprzeciwu w drodze decyzji, albo uzyskania zezwolenia na użytkowanie obiektu na podstawie art. 55 ustawy Prawo Budowlane); b) Zakupu istniejącej infrastruktury wykorzystanej do realizacji sieci; c) W razie ustanowienia na rzecz Województwa IRU np. podbudowy słupowej lub kanalizacji kablowej lub innej infrastruktury, z wyłączaniem Najmu Pomieszczeń, Partner ponosi pełen koszt nabycia praw od osób trzecich i ustanowienia ich na rzecz Województwa dla całego okresu określonego w OPZ wraz z kosztami wykonania dokumentacji wymaganej przepisami prawa oraz warunkami określonymi przez wydzierżawiającego (Zamawiającego), kosztami uzyskania wymaganych zezwoleń i uzgodnień oraz opłatami okresowymi w okresie obowiązywania Umowy; d) W przypadku zawarcia przez Partnera działającego w imieniu i na rzecz Województwa, umów Najmu Pomieszczeń, Partner, ponosi wszelkie koszty i opłaty związane ze stosunkiem Najmu Pomieszczeń przez cały okres obowiązywania Umowy. e) Opłat wynikających z umowy zawartej z art. 33 UOWRUIST; f) Wykonania dokumentacji projektowej (budowlanej i/lub wykonawczej), nadzoru autorskiego, wykonania robót, wykonania dokumentacji powykonawczej, dostarczenie niezbędnych danych do systemu paszportyzacji w uzgodnionym formacie z Inżynierem Kontraktu; g) Prac geodezyjnych w tym pozyskania i sporządzenia map do celów projektowych, wytyczenia tras i inwentaryzacji powykonawczej;

16 Strona 16 z 169 h) Pozyskania wypisów z rejestru gruntów, wyrysów z ewidencji gruntów, uzgodnień i zezwoleń, opłat administracyjnych, opłat skarbowych itp.; i) Przyłączenia węzłów do sieci energetycznej; j) Jednorazowych odszkodowań dla właścicieli gruntów za powstałe utrudnienia w użytkowaniu nieruchomości, za ewentualne zniszczenia w uprawach rolnych, leśnych, ciągów drenarskich oraz istniejącego zagospodarowania i uzbrojenia terenu; k) Koszty wszelkich opłat związanych z zajęciem pasa drogowego na umieszczenie urządzeń Infrastruktury technicznej wchodzących w skład Sieci przez cały czas obowiązywania Umowy, wydanych na podstawie art. 40 ust. 2 pkt 2 Ustawy o drogach publicznych niezależnie od tego, czy zezwolenia na umieszczenie takich urządzeń są adresowane na Partnera lub Województwo, l) Sporządzenia projektów organizacji ruchu; m) Kosztów gwarancji opisanej w OPZ; n) Wykonania i utrzymania wygrodzenia strefy bezpieczeństwa robót, jeżeli zajdzie taka potrzeba wynikająca z konieczności zapewnienia bezpieczeństwa osób trzecich, zapewnienia warunków bezpieczeństwa i higieny pracy; o) Wycinki drzew i odtworzenia terenów zielonych, a także realizacji zobowiązań zawartych w warunkach udzielenia pozwolenia na budowę lub innych decyzjach administracyjnych dotyczących przedmiotowej inwestycji; p) Usunięcia i zagospodarowania ewentualnych odpadów; q) Naprawy i doprowadzenia do stanu poprzedniego w wypadku zniszczenia lub uszkodzenia wybudowanej infrastruktury, które miało miejsce w toku realizacji prac; r) Oznaczenia terenu budowy w trakcie realizacji inwestycji, wykonania i instalacji tablic informacyjnych zgodnie z opisem w Studium Wykonalności; s) Innych prac koniecznych do wykonanie obiektu budowlanego zgodnie z wymaganiami Zamawiającego Charakterystyczne parametry określające wielkość obiektu Najważniejsze parametry charakterystyczne, szacunkowo określające wielkość całej inwestycji: a) Łączna długość Sieci: około 3640 km, w tym: Sieć szkieletowa (część niezależna od przebiegu sieci dystrybucyjnej): ok. 542 km; Sieć dystrybucyjna (część niezależna od przebiegu sieci szkieletowej): ok. 713 km; Współbieżny przebieg sieci szkieletowej z siecią dystrybucyjną: ok km; Przyłącza,: ok. 1000km b) Łączna długość sieci NGA budowana w 33 miejscowościach ok km (przy założeniu objęcia zasięgiem sieci 90 % gospodarstw domowych w ramach wskazanych miejscowości). c) Ilość węzłów szkieletowych sieci: 42 szt; d) Ilość węzłów dystrybucyjnych sieci: 308 szt;

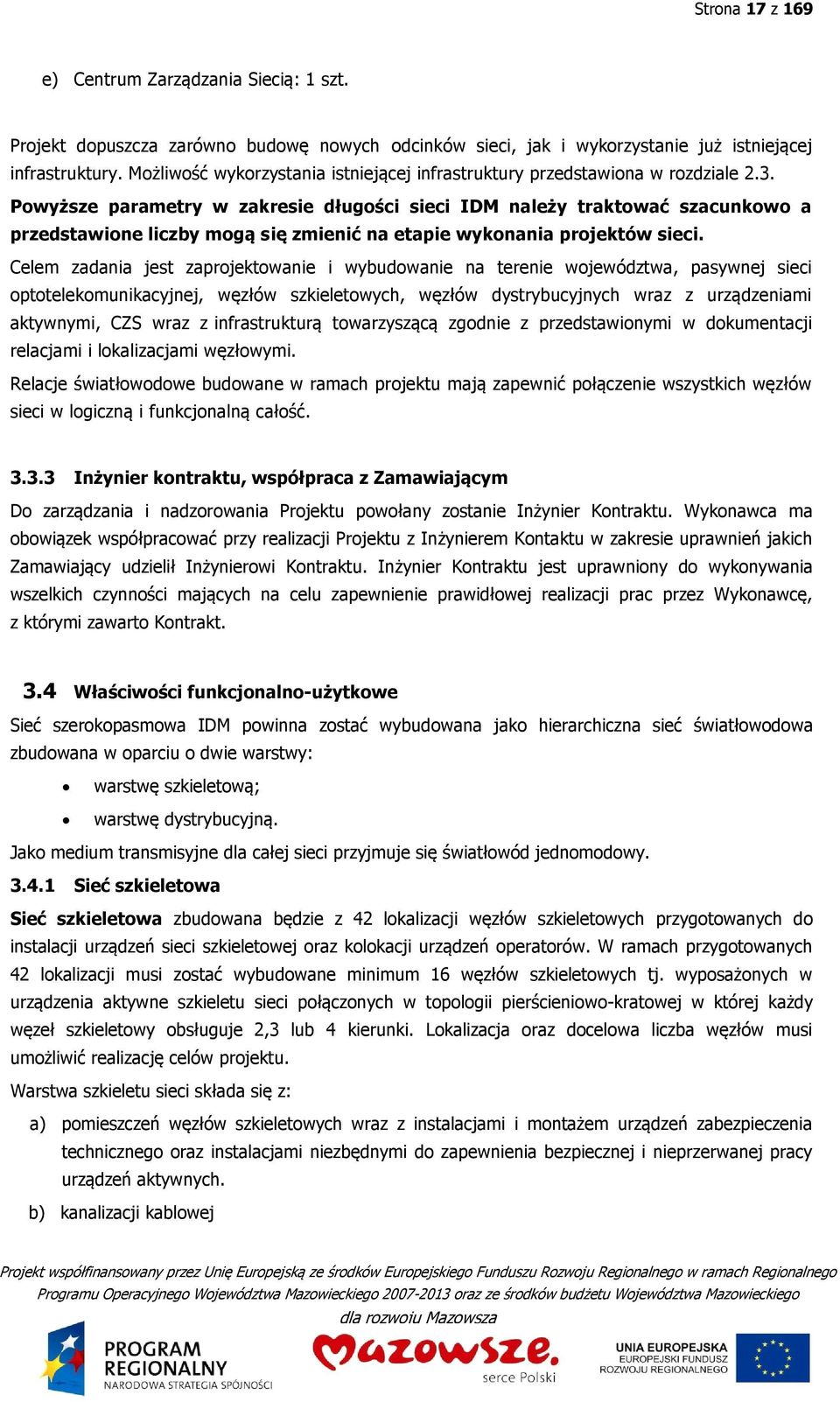

17 Strona 17 z 169 e) Centrum Zarządzania Siecią: 1 szt. Projekt dopuszcza zarówno budowę nowych odcinków sieci, jak i wykorzystanie już istniejącej infrastruktury. Możliwość wykorzystania istniejącej infrastruktury przedstawiona w rozdziale 2.3. Powyższe parametry w zakresie długości sieci IDM należy traktować szacunkowo a przedstawione liczby mogą się zmienić na etapie wykonania projektów sieci. Celem zadania jest zaprojektowanie i wybudowanie na terenie województwa, pasywnej sieci optotelekomunikacyjnej, węzłów szkieletowych, węzłów dystrybucyjnych wraz z urządzeniami aktywnymi, CZS wraz z infrastrukturą towarzyszącą zgodnie z przedstawionymi w dokumentacji relacjami i lokalizacjami węzłowymi. Relacje światłowodowe budowane w ramach projektu mają zapewnić połączenie wszystkich węzłów sieci w logiczną i funkcjonalną całość Inżynier kontraktu, współpraca z Zamawiającym Do zarządzania i nadzorowania Projektu powołany zostanie Inżynier Kontraktu. Wykonawca ma obowiązek współpracować przy realizacji Projektu z Inżynierem Kontaktu w zakresie uprawnień jakich Zamawiający udzielił Inżynierowi Kontraktu. Inżynier Kontraktu jest uprawniony do wykonywania wszelkich czynności mających na celu zapewnienie prawidłowej realizacji prac przez Wykonawcę, z którymi zawarto Kontrakt. 3.4 Właściwości funkcjonalno-użytkowe Sieć szerokopasmowa IDM powinna zostać wybudowana jako hierarchiczna sieć światłowodowa zbudowana w oparciu o dwie warstwy: warstwę szkieletową; warstwę dystrybucyjną. Jako medium transmisyjne dla całej sieci przyjmuje się światłowód jednomodowy Sieć szkieletowa Sieć szkieletowa zbudowana będzie z 42 lokalizacji węzłów szkieletowych przygotowanych do instalacji urządzeń sieci szkieletowej oraz kolokacji urządzeń operatorów. W ramach przygotowanych 42 lokalizacji musi zostać wybudowane minimum 16 węzłów szkieletowych tj. wyposażonych w urządzenia aktywne szkieletu sieci połączonych w topologii pierścieniowo-kratowej w której każdy węzeł szkieletowy obsługuje 2,3 lub 4 kierunki. Lokalizacja oraz docelowa liczba węzłów musi umożliwić realizację celów projektu. Warstwa szkieletu sieci składa się z: a) pomieszczeń węzłów szkieletowych wraz z instalacjami i montażem urządzeń zabezpieczenia technicznego oraz instalacjami niezbędnymi do zapewnienia bezpiecznej i nieprzerwanej pracy urządzeń aktywnych. b) kanalizacji kablowej

18 Strona 18 z 169 dla odcinków sieci szkieletowej niezależnych od sieci dystrybucyjnej zakłada się wybudowanie kanalizacji kablowej składającej się z minimum 4 rur (mikrorur) o przekroju pozwalającym na zabudowę kabli o minimum 144 włóknach; dla odcinków współbieżnych sieci dystrybucyjnej i szkieletowej zakłada się wybudowanie kanalizacji kablowej składającej się z minimum 4 rur (mikrorur) o przekroju pozwalającym na zabudowę kabli o minimum 144 włóknach; w przypadku wykorzystania istniejącej infrastruktury dopuszcza się pozyskanie infrastruktury umożliwiającej zabudowę minimum 4 rur (mikrorur) o przekroju pozwalającym na zabudowę kabli o minimum 144 włóknach lub pozyskanie kabli światłowodowych/ilości włókien światłowodowych w ilości zgodnej z modelem bazowym; zakłada się we wszystkich budowanych relacjach zapas techniczny rurociągu/kanalizacji w liczbie minimum dwóch wolnych rur. W przypadku konieczności zajęcia trzech lub więcej otworów rurociągu/kanalizacji kablami światłowodowymi na danym odcinku, zakłada się na tym odcinku budowę kanalizacji kablowej składającej się z 5 lub więcej rur. c) kabli światłowodowych jednomodowych o pojemności 48 włókien pomiędzy węzłami szkieletowymi. d) pasywnego osprzętu światłowodowego. Sieć szkieletowa ma pełnić następujące funkcje: połączenie pomiędzy węzłami szkieletowymi; połączeni z sieciami krajowymi i międzynarodowymi poprzez punkty styku; transport ruchu w szkielecie sieci; agregacja ruchu z sieci dystrybucyjnej Sieć dystrybucyjna Sieć dystrybucyjna zbudowana będzie z 308 węzłów dystrybucyjnych połączonych w topologii drzewa z odpowiednimi węzłami szkieletowymi. W projekcie przewidziano dwa rodzaje węzłów dystrybucyjnych. TYP A - węzła zawiera osprzęt aktywny i pasywny, węzeł zasila kolejne węzły w drzewie sieci. TYP B - węzeł końcowy z którego nie są zasilane kolejne węzły. W tym typie węzła zabudowano tylko osprzęt pasywny który zostanie zlokalizowany w studniach kablowych lub szafkach zewnętrznych. Warstwa dystrybucyjna sieci składa się z: a) Węzłów dystrybucyjnych z instalacjami i urządzeniami zabezpieczenia technicznego oraz instalacjami zasilającymi (przyłącza, WLZ, itp.), zlokalizowanych w budynkach lub w zewnętrznych szafach telekomunikacyjnych. Węzły zakłada się zlokalizować na nieruchomościach będących własnością administracji publicznej,

19 Strona 19 z 169 b) Kanalizacji kablowej: dla odcinków sieci dystrybucyjnej niewspółbieżnych z siecią szkieletową zakłada się wybudowanie kanalizacji kablowej składającej się z minimum 4 rur (mikrorur) o przekroju pozwalającym na zabudowę kabli o minimum 144 włóknach; dla odcinków współbieżnych sieci dystrybucyjnej i szkieletowej zakłada się wybudowanie kanalizacji kablowej składającej się z minimum 4 rur (mikrorur) o przekroju pozwalającym na zabudowę kabli o minimum 144 włóknach; w przypadku wykorzystania istniejącej infrastruktury dopuszcza się pozyskanie infrastruktury umożliwiającej zabudowę minimum 4 rur (mikrorur) o przekroju pozwalającym na zabudowę kabli o minimum 144 włóknach; dopuszczalna jest możliwość pozyskania samego kabla o odpowiedniej liczbie włókien. zakłada się we wszystkich nowobudowanych relacjach zapas techniczny rurociągu/kanalizacji w liczbie minimum dwóch wolnych rur. W przypadku konieczności zajęcia trzech lub więcej otworów rurociągu kablami światłowodowymi na danym odcinku, zakłada się na tym odcinku budowę kanalizacji kablowej składającej się z 5 lub więcej rur. c) Kabli światłowodowych jednomodowych do każdego węzła dystrybucyjnego doprowadzone zostanie 12 włókien. d) Pasywnego osprzętu światłowodowego. Warstwa dystrybucyjna sieci ma pełnić następujące funkcje: połączenie pomiędzy węzłami dystrybucyjnymi i węzłami szkieletowymi; transport ruchu w warstwie dystrybucyjnej sieci; agregacja ruchu z sieci dostępowych Sieć NGA Zakres robót obejmie wykonanie gęstej sieć NGA w 33 miejscowościach województwa czyli wykonanie na terenie wskazanych miejscowości segmentu sieci NGA umożliwiającej dostęp do budynków oraz adaptację dzierżawionych pomieszczeń na potrzeby węzłów sieci IDM. W związku z budową gęstej sieci NGA do sieci pasywnej dojdzie niezbędna sieć optyczna dla sieci pasywnej NGA zaś liczba węzłów NGA (w technologii FTTB,) zwiększy się o ok węzłów. W ramach projektu ma zostać wybudowana gęsta siec światłowodowa oferujące usługi NGA w obszarach, na których tych usług nie ma, następnie operatorzy telekomunikacyjni poprzez swoje sieci budynkowe dalej będą dystrybuować sygnał do klienta końcowego za pomocą wybudowanej przez nich sieci. Projekt zakłada wybudowanie sieci światłowodowej łączących węzły dystrybucyjne (szafy uliczne, węzły szkieletowe) z węzłami światłowodowymi zlokalizowanymi na budynkach, blokach, domach jednorodzinnych (bezpośrednio w pobliżu skupiska domów jednorodzinnych). W ramach segmentu NGA, w każdej ze wskazanych 33 miejscowościach, określony przez Wykonawcę w ofercie procent gospodarstw domowych uzyska możliwość dostępu do sieci IDM. Dokładna liczba przyłączonych budynków, zgodnie ze złożoną ofertą, zostanie określona przez Wykonawcy na etapie

20 Strona 20 z 169 prac projektowych. Celem projektu jest uzyskanie we wskazanych 33 miejscowościach penetracji gospodarstw domowych zasięgiem sieci NGA na poziomie minimum 60% gospodarstw, a optymalnie penetracji na poziomie 90% gospodarstw. Zamawiający wymaga budowy sieci NGA, która w każdej z 33 miejscowości, zapewni penetrację na poziomie minimum 60% gospodarstw domowych. W przypadku deklaracji przez Wykonawcę większego pokrycia usługami dla wyliczenia całkowitego pokrycia dla wszystkich 33 miejscowości należy zastosowań obliczenie średniej ważonej z penetracji we wszystkich 33 miejscowościach. W takich lokalizacjach operatorzy ostatniej mili budować będą wewnętrzne sieci dostępowe i oferować usługi klientom końcowym. Wykonawca projektując i budując Sieć zobowiązany jest do stosowania następujących kryteriów wyboru budynków do podłączenia: W pierwszej kolejności brane pod uwagę do podłączenia będą budynki wielorodzinne oraz budynki administracji publicznej i siedziby przedsiębiorstw, bowiem pozwalają osiągnąć w największym stopniu cele projektu. Przy podłączaniu budynków jednorodzinnych brana pod uwagę będzie efektywność ekonomiczna. Ponadto, uwzględniane będą informacje o istniejących sieciach podstawowego dostępu do Internetu i rodzaju oraz warunkach oferowanych usług. Wyłączone z interwencji w ramach projektu IDM muszą być w szczególności budynki na obszarach: a) znajdujących się w bezpośredniej bliskości istniejących światłowodowych węzłów dystrybucyjnych operatora komercyjnego lub, b) na których występuje oferta usług podstawowego dostępu do Internetu o prędkości min Mb/s do użytkownika końcowego w oparciu o linie miedziane, kable koncentryczne lub w innej tradycyjnej technologii. 3.5 Założenia funkcjonalne sieci IDM do wykorzystania przez operatorów ostatniej mili W oparciu o wybudowaną infrastrukturę teletechniczną sieć ma zapewnić integrację struktur telekomunikacyjnych województwa, dostarczając wydajne medium transmisyjne w postaci włókien optycznych oraz usług teletransmisyjnych operatorom ostatniej mili dla świadczenia usług dla końcowych klientów detalicznych. Poprzez system węzłów, sieć umożliwi dostęp szerokopasmowy do rejonów o słabo rozwiniętej infrastrukturze tradycyjnej oraz NGA, oraz ma spowodować, że włączenie tych obszarów do ogólnokrajowych zasobów sieci szerokopasmowej oraz zasobów globalnego Internetu stanie się możliwe z punktu widzenia technicznego jak i ekonomicznego. Powstała sieć będzie otwarta dla wszystkich przedsiębiorców telekomunikacyjnych i będzie oferować hurtowe usługi związane z teletransmisją, w szczególności możliwość wykorzystania infrastruktury sieciowej takiej jak: usługi transmisji danych, hurtowe usługi dostępu do Internetu. włókna optyczne, rurociągi kablowe, infrastruktura towarzysząca, dla wszystkich zainteresowanych operatorów.

21 Strona 21 z 169 Węzły sieci muszą umożliwić operatorom ostatniej mili (operatorzy ISP) dostęp do usług hurtowych dostarczanych poprzez sieć Wojewódzką. Ich lokalizacja i funkcjonalność musi umożliwiać dołączanie do sieci operatorów ostatniej mili, a umiejscowienie węzłów, studni sieci powinno również spełniać wymagania zasad otwartości sieci i neutralności technologicznej, to znaczy nie może tworzyć przeszkód w fizycznym dostępie dla operatorów. Wymagania powyższe dotyczą również pozostałych elementów infrastruktury sieciowej, studni kablowych, rurociągów. 3.6 Wymagania szczegółowe Zamawiającego w stosunku do przedmiotu zamówienia Wytyczne do budowy infrastruktury pasywnej Węzły powinny umożliwiać wykorzystanie sieci przez operatorów ostatniej mili poprzez: a) wprowadzenie rur do węzła powinno być oddzielne dla każdego kierunku sieci (o ile jest to fizycznie możliwe) umożliwiając swobodne wejście do węzła kabli operatorów ostatniej mili ; b) na odcinku od ostatniej studni do wejścia kablowego do węzła szkieletowego należy wybudować minimum 8 rur/mikrorur o przekroju pozwalającym na zabudowę kabli o minimum 144 włóknach; c) wewnątrz budynku trasa kablowa (dukt kablowy) musi umożliwić wprowadzenie minimum 8 kabli światłowodowych o przekroju 20mm, czyli trasa kablowa w budynku musi umożliwić w przyszłości doprowadzenie następnych kabli bez żadnych dodatkowych robót; d) instalacja szaf kablowych musi umożliwić późniejsze wydzielenie przestrzeni dla innych operatorów w celu instalacji przełącznic światłowodowych, lub urządzeń aktywnych; e) wykorzystanie wybudowanych kabli światłowodowych zakończonych na przełącznicach kablowych dla usług dzierżawy włókien; f) umożliwienie wykorzystania instalacji elektrycznej węzła na potrzeby urządzeń kolokowanych przez operatorów; g) zapewnienie możliwości wykorzystania węzłów dla usług transmisyjnych świadczonych dla operatorów ostatniej mili Przygotowanie inwestycji Wyznaczenie tras dla kanalizacji kablowej Wykonawca odpowiada za wyznaczenie tras kanalizacji kablowej. Wyznaczone trasy kanalizacji kablowej muszą umożliwić realizację połączeń światłowodowych między węzłami. Kanalizację kablową należy lokalizować w pasach dróg.

22 Strona 22 z 169 Wyznaczanie trasy rurociągów kablowych należy optymalizować tak, by sumaryczna ich długość inwestycyjna była jak najmniejsza. Zaleca się wykorzystanie istniejącej infrastruktury zgodnie z wymaganiami zawartymi w decyzji notyfikacyjnej pomocy publicznej wydanej przez Komisję Europejską. Zamawiający dopuszcza możliwość zmiany przebiegu sieci oraz zmiany lokalizacji wezłą, z zachowaniem wymagań określonych powyżej, w szczególności gdy: istnieje infrastruktura zgodna z wymaganiami Zamawiającego,, możliwa do wykorzystania w planowanej relacji, braku jest możliwości instalowania w planowanej relacji kanałów technologicznych, braku zgód właścicieli lub zarządców nieruchomości, istnieje ryzyko kolizji z obszarami chronionymi. Zamawiający zastrzega, że zmiana przebiegu sieci nie może powodować znacznego wzrostu długości sieci Wyznaczenie szczegółowej lokalizacji węzłów Węzły należy lokalizować zgodnie z zasadami otwartości i neutralności technologicznej tak, aby umożliwić swobodny dostęp operatorów do wybudowanej sieci. Węzły dystrybucyjne i szkieletowe powinny zostać usytuowane w miejscowościach przedstawionych w załączniku 1, na nieruchomościach będących w gestii administracji publicznej. Lokalizacje planowanej infrastruktury pasywnej w ramach lokalizacji węzłowych Wykonawca uzgodni z administratorami budynków i terenu, celem uzyskania oświadczenia potwierdzającego możliwość lokalizacji węzła. Lokalizacja węzłów dystrybucyjnych Typ A i Typ B będzie zależeć od koncepcji technicznej realizacji projektu z uwzględnieniem minimalnej liczby węzłów Typ A na poziomie 128 sztuk oraz docelowa liczba węzłów musi umożliwić realizację celów projektu. Wystąpieniem wyjątkowych okoliczności może być przyczyną zmiany miejscowości wskazanych w Załączniku nr 1 dla lokalizacji węzłów sieciowych, lub zmiany technologii budowy węzła (budowa szaf, kontenerów zamiast pomieszczeń) w szczególności: a) brak możliwości uzyskania prawa do dysponowania nieruchomością, b) brak możliwości zapewnienia odpowiednich warunków pracy urządzeń, dostępu oraz bezpieczeństwa we wskazanej lokalizacji, c) brak możliwości zwiększenia zapotrzebowania na moc przyłączeniową o ile będzie to konieczne, d) brak możliwości uzyskania warunków technicznych przyłączenia do sieci energetycznej. Zmiana lokalizacji węzła w stosunku do planowanej lokalizacji jest możliwa wyłącznie po uzgodnieniu z Inżynierem Kontraktu i Zamawiającym, uzyskaniu pisemnej akceptacji zgodnie z zasadami określonymi w Umowie, przy zachowaniu łącznie następujących warunków: a) przedstawienia stosownej rekomendacji zmiany z uwzględnieniem informacji, że nie zostały naruszone warunki określone w decyzji Komisji Europejskiej w sprawie pomocy publicznej, b) przedstawienia szczegółowych kosztów eksploatacyjnych w przypadku zmiany sposobu realizacji węzła szkieletowego (pomieszczenie w obiekcie JST na kontener),
