1 2006 MASZYNY DLA RZEMIOSLA DREWNO METAL OPRZYRZA DOWANIE DODATKOWE

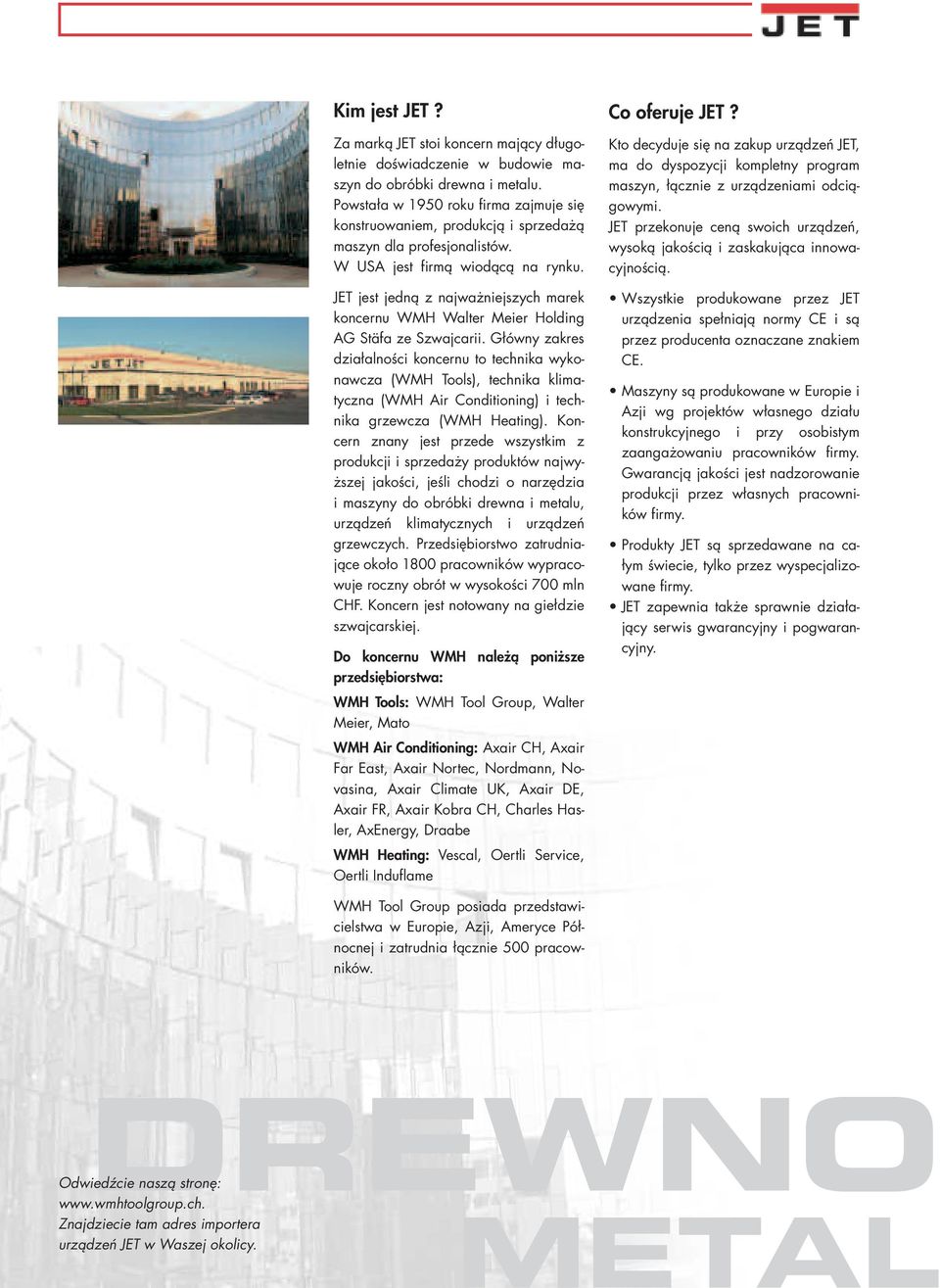

2 Kim jest JET? Za marką JET stoi koncern mający długoletnie doświadczenie w budowie maszyn do obróbki drewna i metalu. Powstała w 1950 roku firma zajmuje się konstruowaniem, produkcją i sprzedażą maszyn dla profesjonalistów. W USA jest firmą wiodącą na rynku. JET jest jedną z najważniejszych marek koncernu WMH Walter Meier Holding AG Stäfa ze Szwajcarii. Główny zakres działalności koncernu to technika wykonawcza (WMH Tools), technika klimatyczna (WMH Air Conditioning) i technika grzewcza (WMH Heating). Koncern znany jest przede wszystkim z produkcji i sprzedaży produktów najwyższej jakości, jeśli chodzi o narzędzia i maszyny do obróbki drewna i metalu, urządzeń klimatycznych i urządzeń grzewczych. Przedsiębiorstwo zatrudniające około 1800 pracowników wypracowuje roczny obrót w wysokości 700 mln CHF. Koncern jest notowany na giełdzie szwajcarskiej. Do koncernu WMH należą poniższe przedsiębiorstwa: WMH Tools: WMH Tool Group, Walter Meier, Mato WMH Air Conditioning: Axair CH, Axair Far East, Axair Nortec, Nordmann, Novasina, Axair Climate UK, Axair DE, Axair FR, Axair Kobra CH, Charles Hasler, AxEnergy, Draabe WMH Heating: Vescal, Oertli Service, Oertli Induflame Co oferuje JET? Kto decyduje się na zakup urządzeń JET, ma do dyspozycji kompletny program maszyn, łącznie z urządzeniami odciągowymi. JET przekonuje ceną swoich urządzeń, wysoką jakością i zaskakująca innowacyjnością. Wszystkie produkowane przez JET urządzenia spełniają normy CE i są przez producenta oznaczane znakiem CE. Maszyny są produkowane w Europie i Azji wg projektów własnego działu konstrukcyjnego i przy osobistym zaangażowaniu pracowników firmy. Gwarancją jakości jest nadzorowanie produkcji przez własnych pracowników firmy. Produkty JET są sprzedawane na całym świecie, tylko przez wyspecjalizowane firmy. JET zapewnia także sprawnie działający serwis gwarancyjny i pogwarancyjny. WMH Tool Group posiada przedstawicielstwa w Europie, Azji, Ameryce Północnej i zatrudnia łącznie 500 pracowników. DREWNO Odwiedźcie naszą stronę: Znajdziecie tam adres importera urządzeń JET w Waszej okolicy. METAL

3 Spis treści: maszyny do obróbki drewna i metalu DREWNO Maszyny dla rzemiosła Toczenie METAL Frezowanie/wiercenie Pilarki tarczowe JMS-8 / JMS JMS-10 S Pilarki do cięcia precyzyjnego JTS JTS Grubościówka JWP Wyrzynarka JSS Wiertarka kolumnowa JDP Pilarka taśmowa JWBS Tokarka JPL Pilarka do cięcia metalu JCS Okleiniarka JEB Cięcie JTS-315 S JTS-250 S / JTS-250 CS JTS-250 S / JTS-250 CS JTSS JTSS JWBS JWBS JWBS JWBS JWBS Struganie 54 A A JPM-13 CSX JPT Frezowanie JWS-34 LX JPF JPF JPF JPF JPF JML JML-1014 VS JWL Oprzyrządowanie dodatkowe do toczenia.. 22 Oprzyrządowanie dodatkowe do toczenia.. 23 JWL JWL A Szlifowanie JDS JSG A JBOS JOVS DDS Plus Plus Plus EHVS S Oprzyrządowanie dodatkowe do szlifowania.. 38 Dłutowanie JBM A AS Technika odciągowa DC DC DC Oprzyrządowanie dodatkowe do techniki odciągowej.42 System filtrowania powietrza AFS AFS-1000 B Wiercenie JDR JDR-34 F JDP JDP JDP JDP-17 F Cięcie HVBS-34 VS HVBS-56 CS MBS-56 CS HVBS-812 R MBS-708 CS MBS-910 CS HBS-1018 W JMD JMD-18 VS JMD-45 PF GHD GHD JVM-836 VS JTM-4 VS JTM-1050 VS Toczenie BD-920 W GHB GHB-1340 A GH-1440 W ZX-przegląd modeli tokarek GH-1640 ZX GH-1840 ZX GH-1860 ZX GH-1880 ZX GH-2280 ZX Oprzyrządowanie dodatkowe do obróbki metalu.. 62 Imadła Imadła Obróbka blachy HB-2248 N HB-1648 N BP-2248 N BP-1648 N FS-1636 N FS-1652 N SR-2024 N SR-2236 N SR-1650 N SBR-30 N SBR-40 N RM-22 N HN-16 N SS-5 N SS-6 N SS-8 N SS-12 N AP AP AP AP AP Urządzenia transportowe PT-2048 W Wózek paletowy SLT-660 F Nożycowy stół podnośny WILTON Ściski mocujące

4 JMS-8 / JMS-10 Pilarka JMS-8 / JMS-10 Pilarka Precyzyjnie wykonane z wysokiej jakości odlewu, stoły pilarki i elementy przestawne Stół wychylny pod kątem 46 na prawo i lewo ze stałymi 17 pozycjami cięcia Regulacja ograniczników końcowych w pozycji 0 i 45 z lewej strony Przedłużenie stołu daje duże oparcie elementu obrabianego (730 mm) Pilarka JMS-8 wyposażona w mocny silnik 1200 W Pilarka JMS-10 wyposażona w mocny silnik 1400 W Zintegrowane blokowanie wrzeciona ułatwia wymianę tarczy tnącej (w modelu JMS-10) Przezroczysta osłona tarczy tnącej z automatycznym mechanizmem powrotu osłony po wykonanym cięciu. Model JMS-10 jest dostarczany w komplecie z systemem mocowania, ogranicznikiem i skalami Pilarka JMS-8 jest dostarczana standardowo z tarczą HM 26 Z Pilarka JMS-10 jest dostarczana standardowo z tarczą HM 40 Z Numer artykułu 230 V M M JMS-8 JMS-10 Moc silnika: P W 1400 W Obroty tarczy: /min /min Parametry tarczy tnącej: 210/16 mm 254/30 mm Zakres wychylenia: 46 / / 46 Możliwość zaznaczania kątów: co 5 oraz kąt 22,5 co 5 oraz kąt 22,5 Zakres pochylenia: Głębokość cięcia przy 90 /45 : maks. 60/25 mm maks. 75/45 mm Długość cięcia przy 90 /45 : maks. 120/80 mm maks. 135/90 mm 9,5 kg 17 kg JMS-10 S Pilarka tarczowa z możliwością cięcia pod kątem JMS-10 S Pilarka tarczowa z możliwością cięcia pod kątem Cicho pracujący, indukcyjny silnik o dużej mocy 1600 W redukujący do minimum głośność maszyny Obustronna zmiana położenia stołu pod kątem 45 Najczęściej stosowane kąty cięcia są zaznaczone na maszynie i istnieje możliwość ich łatwego ustawienia i powtórzenia Stoły pilarki oraz wszystkie elementy nastawne są wykonane z odlewu żeliwnego odpornego na odkształcenia, co zapewnia wysoką dokładność cięcia. Precyzyjna prowadnica z tulejami kulkowymi gwarantuje wysoką dokładność cięcia do 300 mm szerokości. Pilarka dostarczana jest w komplecie z systemem odciągowym, ogranicznikiem oraz tarczą (HM) 2 Numer artykułu 230 V M JMS-10 S Moc silnika: P W Obroty wału piły: /min Średnica tarczy: 254/30 mm Zakres pochylenia: 3 x 45 Prosta powtarzalność cięć pod kątem: 0, 15, 22.5, 30, 45 Głębokość cięcia przy 90 /45 : 60 / 60 mm Szerokość cięcia przy 90 /45 : 300 / 210 mm 22 kg

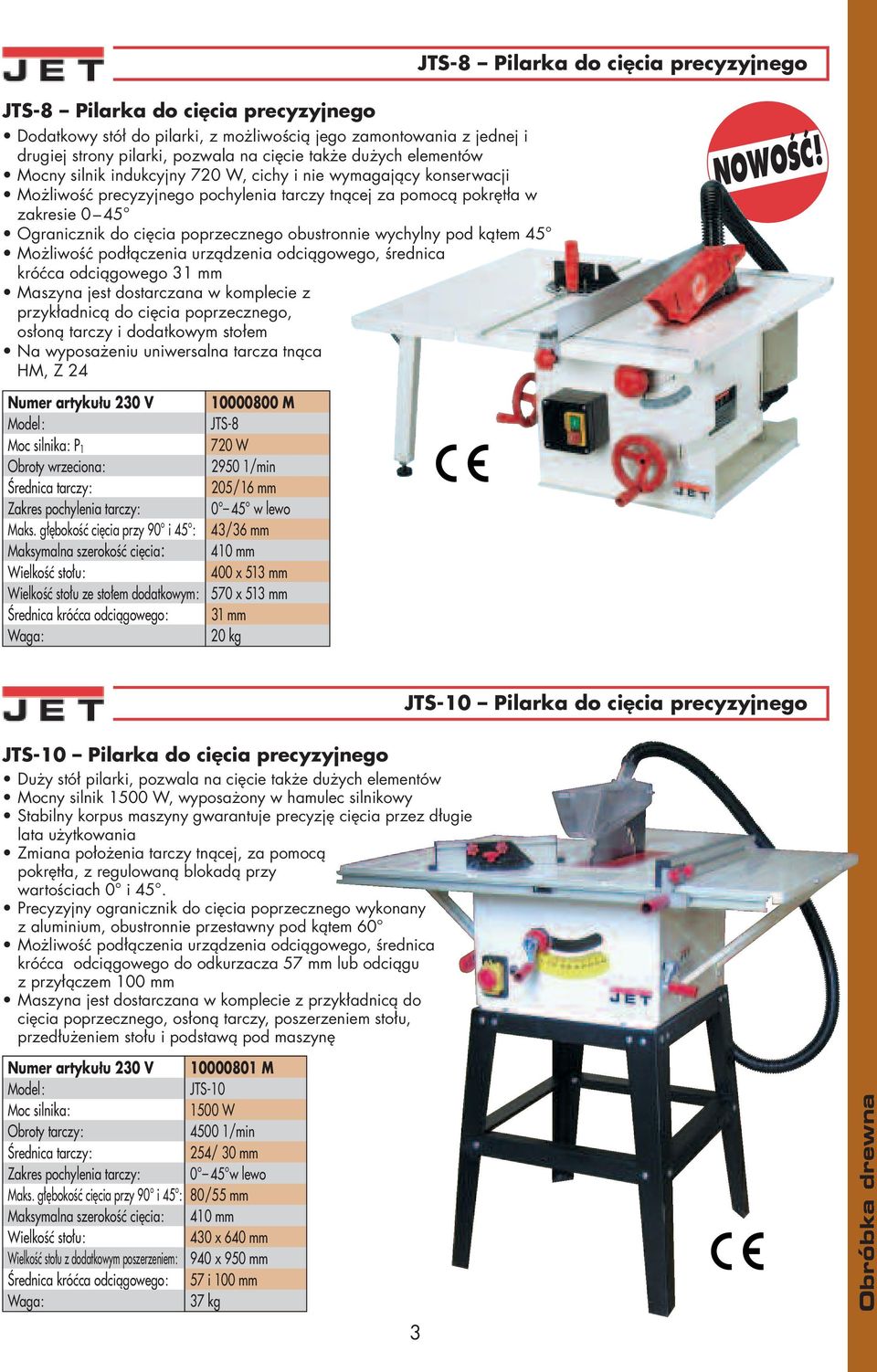

5 JTS-8 Pilarka do cięcia precyzyjnego Dodatkowy stół do pilarki, z możliwością jego zamontowania z jednej i drugiej strony pilarki, pozwala na cięcie także dużych elementów Mocny silnik indukcyjny 720 W, cichy i nie wymagający konserwacji Możliwość precyzyjnego pochylenia tarczy tnącej za pomocą pokrętła w zakresie 0 45 Ogranicznik do cięcia poprzecznego obustronnie wychylny pod kątem 45 Możliwość podłączenia urządzenia odciągowego, średnica króćca odciągowego 31 mm Maszyna jest dostarczana w komplecie z przykładnicą do cięcia poprzecznego, osłoną tarczy i dodatkowym stołem Na wyposażeniu uniwersalna tarcza tnąca HM, Z 24 JTS-8 Pilarka do cięcia precyzyjnego Numer artykułu 230 V Moc silnika: P 1 Obroty wrzeciona: Średnica tarczy: Zakres pochylenia tarczy: Maks. głębokość cięcia przy 90 i 45 : Maksymalna szerokość cięcia: Wielkość stołu: Wielkość stołu ze stołem dodatkowym: Średnica króćca odciągowego: M JTS W /min 205/16 mm 0 45 w lewo 43/36 mm 410 mm 400 x 513 mm 570 x 513 mm 31 mm 20 kg JTS-10 Pilarka do cięcia precyzyjnego JTS-10 Pilarka do cięcia precyzyjnego Duży stół pilarki, pozwala na cięcie także dużych elementów Mocny silnik 1500 W, wyposażony w hamulec silnikowy Stabilny korpus maszyny gwarantuje precyzję cięcia przez długie lata użytkowania Zmiana położenia tarczy tnącej, za pomocą pokrętła, z regulowaną blokadą przy wartościach 0 i 45. Precyzyjny ogranicznik do cięcia poprzecznego wykonany z aluminium, obustronnie przestawny pod kątem 60 Możliwość podłączenia urządzenia odciągowego, średnica króćca odciągowego do odkurzacza 57 mm lub odciągu z przyłączem 100 mm Maszyna jest dostarczana w komplecie z przykładnicą do cięcia poprzecznego, osłoną tarczy, poszerzeniem stołu, przedłużeniem stołu i podstawą pod maszynę Numer artykułu 230 V Moc silnika: Obroty tarczy: Średnica tarczy: Zakres pochylenia tarczy: Maks. głębokość cięcia przy 90 i 45 : Maksymalna szerokość cięcia: Wielkość stołu: Wielkość stołu z dodatkowym poszerzeniem: Średnica króćca odciągowego: M JTS W /min 254/ 30 mm 0 45 w lewo 80/55 mm 410 mm 430 x 640 mm 940 x 950 mm 57 i 100 mm 37 kg 3

6 JWP-12 Przenośna grubościówka JWP-12 Przenośna grubościówka Mocny silnik 1800 W Włącznik w osłonce antypyłowej i zabezpieczenie napięcia zerowego W standardzie zabezpieczenie przeciążeniowe Noże grubościówki ze stali HSS z dwiema krawędziami strugania Możliwość ustawiania grubości zbieranej warstwy / grubości strugania Składane stoły na wejściu i wyjściu grubościówki ułatwiające pracę Króciec odciągowy Ø 100 mm do podłączenia urządzenia odciągowego Numer artykułu 230 V Moc silnika: P 1 Maksymalna szerokość przelotowa: Maksymalna wysokość przelotowa: Prędkość posuwu: Obroty wału grubościówki: Maksymalna grubość strugania: M JWP W 318 mm 153 mm 7m/min /min. 0 2,5 mm 30 kg Oprzyrządowanie dodatkowe: Nr artykułu Oznaczenie Zapasowe noże do grubościówki (2 szt) Otwarta podstawa pod maszynę JSS-16 Wyrzynarka Oprzyrządowanie dodatkowe: Nr artykułu Oznaczenie Brzeszczoty do wyrzynarki (komplet 5 szt.) 4 JSS-16 Wyrzynarka Mocny silnik 90 W zapewnia bezproblemowe cięcie wszelkiego rodzaju materiałów Bezstopniowa regulacja obrotów w zakresie SPM szeroki zakres zastosowania do cięcia różnych materiałów Króciec odciągowy o Ø 35 mm do podłączenia urządzenia odciągowego Duży stolik wyrzynarki z możliwością pochylenia pod kątem 45 Duża przezroczysta osłona brzeszczotu wyrzynarki System odciągowy dokładnie czyści linię cięcia System szybkiego mocowania brzeszczotu wyrzynarki pozwala na szybką wymianę narzędzia Mocna konstrukcja wyrzynarki gwarantuje stabilność i pracę bez wibracji Z urządzeniem dostarczanych jest 5 standardowych brzeszczotów Numer artykułu 230 V M JSS-16 Moc silnika: P 1 90 W Skok brzeszczotu: 15 mm Ilość skoków: /min Wielkość stołu: 410x254 mm Maksymalna wysokość cięcia: 50 mm Długość ramienia: 406 mm Zakres wychylenia stołu: kg

7 JDP-8 Stołowa wiertarka kolumnowa Precyzyjnie wykonany z odlewu żeliwny stół wraz z zestawem poszerzającym Uchwyt wiertarski 13 mm Cichy silnik indukcyjny o mocy 350W 12 V lampka halogenowa zaczyna oświetlać automatycznie przestrzeń roboczą po włączeniu wiertarki Osłona paska na zawiasach umożliwiających proste otwieranie Płyta podstawy wykonana z odlewu, posiada zintegrowany schowek na narzędzia Precyzyjne ustawianie głębokości wiercenia Maszyna jest dostarczana wraz z lampą, osłoną uchwytu wiertarskiego i schowkiem na narzędzia Standardowo z wiertarką jest dostarczany uchwyt wiertarski 13 mm wraz z kluczem Numer artykułu 230 V M JDP-8 Moc silnika: P W 5 prędkości wrzeciona: 550, 850, 1200, 1650, /min Mocowanie wrzeciona: B16 Skok tulejki wrzeciona: 50 mm Zakres uchwytu wiertarskiego: 13 mm Długość ramienia: 100 mm Wielkość stołu wraz z poszerzeniami bocznymi: 280x160 mm Zakres wychylenia stołu: +/ kg JWBS-9 Pilarka taśmowa Ciężka konstrukcja pilarki wykonana z odlewu aluminiowego Ciężki stół maszyny, uchylny pod kątem 45 z regulowanymi punktami krańcowymi Cichy silnik indukcyjny o mocy 350 W 12 V lampa maszynowa z elektronicznym automatycznym włącznikiem Wyważone koła pilarki z bardzo żywotną nakładką poliuretanową Aluminiowy, precyzyjny ogranicznik Numer artykułu 230 V M do cięcia pod kątem, obustronnie uchylny pod kątem 60 JWBS-9 Górne i dolne prowadzenie taśmy tnącej Moc silnika: P W gwarantuje długą żywotność taśmy Pilarka dostarczana jest w komplecie Głębokość cięcia: Szerokość cięcia: 80 mm 230 mm z: ogranicznikem wzdłużnym, Długość taśmy: 1510 mm przykładnicą do cięcia pod kątem i Szerokość taśmy: 3 10 mm lampką do maszyny Średnica kół: 240 mm Pilarka standardowo dostarczana z taśmą tnacą 6 mm Prędkość taśmy: 670 m/min Wielkość stołu: 300x300 mm Oprzyrządowanie dodatkowe: Zakres odchylenia stołu: 0 45 Nr artykułu Oznaczenie Średnica króćca odciagowego: 48 mm Taśma tnąca 6 mm 17 kg Niewielkie gabaryty tokarki pozwalają na jej użytkowanie na stole lub dowolnej równej powierzchni Pokrywa paska na zawiasach umożliwia szybka i prostą zmianę prędkości pracy Oprzyrządowanie dodatkowe: Nr artykułu Oznaczenie Zestaw do toczenia długopisów z drewna 5 JPL-358 Mini-Tokarka Łoże tokarki wykonane z profilu aluminiowego 400 mm, odpornego na odkształcenia Łożyskowany kieł centrujący Wyposażenie podstawowe: Trzpień mocujący 160 mm, kieł, zabierak i zestaw 3 noży tokarskich Numer artykułu 230 V M JPL-358 Moc silnika: P 2 60 W Śr.toczenia powyżej łoża: 88 mm Rozstaw kłów: 203 mm 2 Prędkości robocze: 1600/3000 1/min Nosek wrzeciona: 3 4 x 16 TPI Otwór przelotowy wrzeciona: 7,9 mm Stożek wrzeciona: MK-0 Stożek konika: MK-0 Skok wrzeciona konika: 19 mm Wymiary w mm: 489 x 177 x 158 5,6 kg

8 JCS-14 Pilarka do cięcia metalu JCS-14 Pilarka do cięcia metalu Mocny, wydajny silnik 1800 W umożliwia bezproblemowe cięcie wszystkich materiałów Zintegrowane blokowanie wrzeciona zapewnia łatwą wymianę tarczy tnącej Gumowany uchwyt o ergonomicznym kształcie gwarantuje duży komfort pracy Szybkie i proste mocowanie obrabianego elementu dzięki zastosowaniu zestawu szybkiego mocowania Przestawny ogranicznik 0 45 do cięcia pod kątem elementów Bezpieczne blokowanie urządzenia na czas transportu Schowek w podstawie na narzędzia do wymiany tarczy tnącej Osłona zabezpieczająca tarczę tnącą zwiększa bezpieczeństwo pracy Metalowy cokół maszyny z tłumiącymi Numer artykułu 230 V M drgania gumowanymi stopami JCS-14 Na wyposażeniu tarcza tnąca Ø 355 mm Moc silnika: P W Maks. grubość ciętego elementu: 100 mm Wymiary tarczy tnącej: 355 x 3,2 mm Ø mocowania tarczy: 25,4 mm Obroty tarczy tnącej: /min 20 kg Wyposażenie dodatkowe: Nr artykułu Oznaczenie Tarcza tnąca 355 mm JEB-1 Ręczna okleiniarka wąskich płaszczyzn JEB-1 Ręczna okleiniarka wąskich płaszczyzn Okleiniarka jest prostym w obsłudze urządzeniem do okleinowania elementów cienką okleiną z fornirów naturalnych oraz okleiną poliestrową Dmuchawa gorącego powietrza o mocy 2000 W ma możliwość regulacji temperatury w zakresie od 100 do 200 C Duży stolik pozwala na stosowanie materiału w roli Mała waga urządzenia (12 kg) pozwala przetransportować szybko okleiniarkę na miejsce, gdzie jest akurat potrzebna Na wyposażeniu okleiniarki jest przyrząd do obcinania nadmiaru okleiny góra-dół 6 Numer artykułu 230 V M JEB-1 Moc silnika: P W Wysokość ogranicznika: 55 mm Wielkość stołu: 680x192 mm Temperatura robocza: 100 do 200 C Wymiary urządzenia (dł.x szer.x wys.): 680x667x238 mm 12 kg Oprzyrządowanie dodatkowe: Nr artykułu JEB-1-51 Oznaczenie 4 noże zapasowe do przyrządu do obcinania nadmiaru okleiny

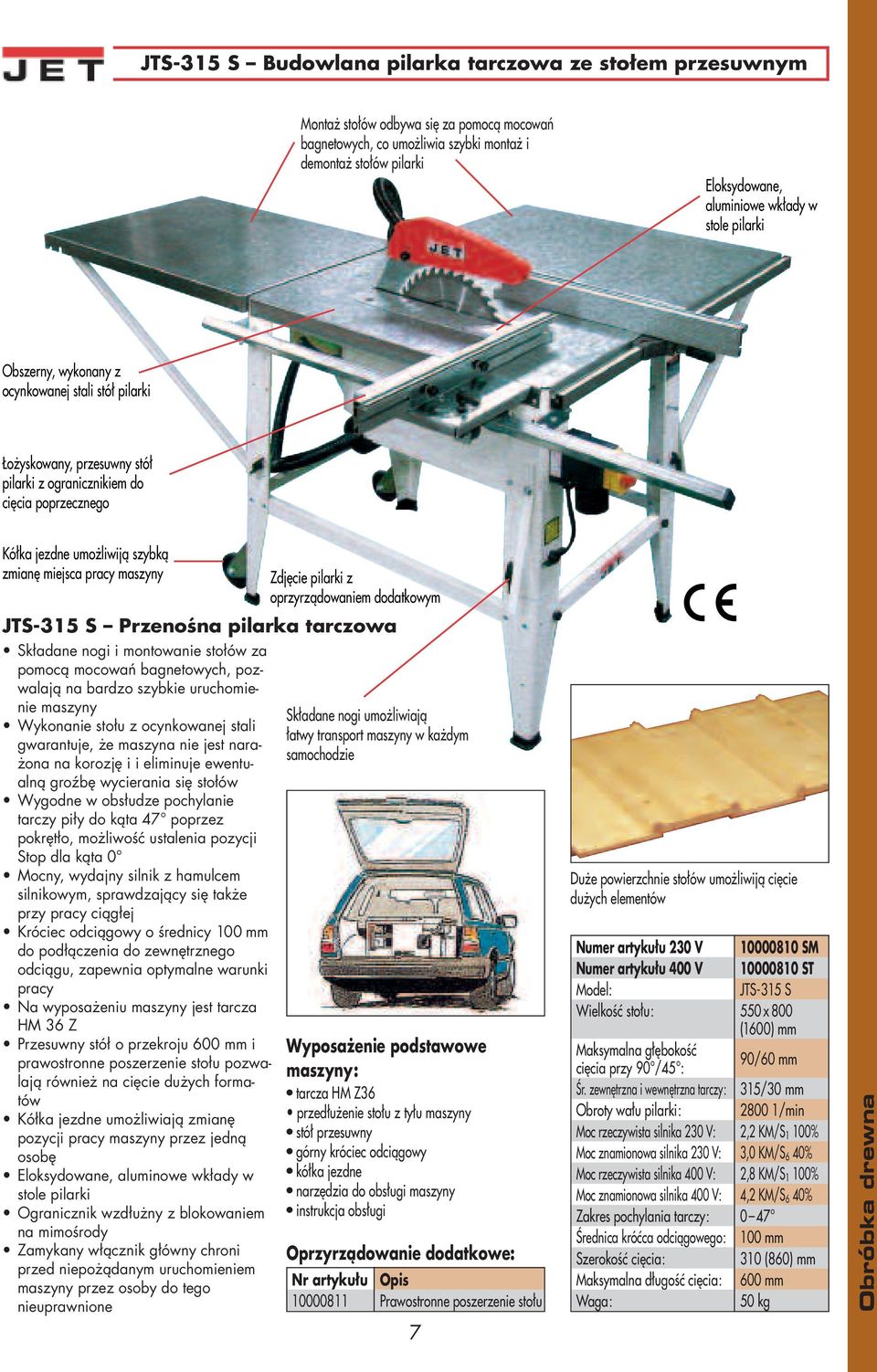

9 JTS-315 S Budowlana pilarka tarczowa ze stołem przesuwnym Montaż stołów odbywa się za pomocą mocowań bagnetowych, co umożliwia szybki montaż i demontaż stołów pilarki Eloksydowane, aluminiowe wkłady w stole pilarki Obszerny, wykonany z ocynkowanej stali stół pilarki Łożyskowany, przesuwny stół pilarki z ogranicznikiem do cięcia poprzecznego Kółka jezdne umożliwiją szybką zmianę miejsca pracy maszyny Składane nogi i montowanie stołów za pomocą mocowań bagnetowych, pozwalają na bardzo szybkie uruchomienie maszyny Wykonanie stołu z ocynkowanej stali gwarantuje, że maszyna nie jest narażona na korozję i i eliminuje ewentualną groźbę wycierania się stołów Wygodne w obsłudze pochylanie tarczy piły do kąta 47 poprzez pokrętło, możliwość ustalenia pozycji Stop dla kąta 0 Mocny, wydajny silnik z hamulcem silnikowym, sprawdzający się także przy pracy ciągłej Króciec odciągowy o średnicy 100 mm do podłączenia do zewnętrznego odciągu, zapewnia optymalne warunki pracy Na wyposażeniu maszyny jest tarcza HM 36 Z Przesuwny stół o przekroju 600 mm i prawostronne poszerzenie stołu pozwalają również na cięcie dużych formatów Kółka jezdne umożliwiają zmianę pozycji pracy maszyny przez jedną osobę Eloksydowane, aluminowe wkłady w stole pilarki Ogranicznik wzdłużny z blokowaniem na mimośrody Zamykany włącznik główny chroni przed niepożądanym uruchomieniem maszyny przez osoby do tego nieuprawnione Zdjęcie pilarki z oprzyrządowaniem dodatkowym JTS-315 S Przenośna pilarka tarczowa Składane nogi umożliwiają łatwy transport maszyny w każdym samochodzie Wyposażenie podstawowe maszyny: tarcza HM Z36 przedłużenie stołu z tyłu maszyny stół przesuwny górny króciec odciągowy kółka jezdne narzędzia do obsługi maszyny instrukcja obsługi Oprzyrządowanie dodatkowe: Nr artykułu Opis Prawostronne poszerzenie stołu 7 Duże powierzchnie stołów umożliwiją cięcie dużych elementów Numer artykułu 230 V SM Numer artykułu 400 V ST JTS-315 S Wielkość stołu: 550 x 800 (1600) mm Maksymalna głębokość cięcia przy 90 /45 : 90/60 mm Śr. zewnętrzna i wewnętrzna tarczy: 315/30 mm Obroty wału pilarki: /min Moc rzeczywista silnika 230 V: 2,2 KM/S 1 100% Moc znamionowa silnika 230 V: 3,0 KM/S 6 40% Moc rzeczywista silnika 400 V: 2,8 KM/S 1 100% Moc znamionowa silnika 400 V: 4,2 KM/S 6 40% Zakres pochylania tarczy: 0 47 Średnica króćca odciągowego: 100 mm Szerokość cięcia: 310 (860) mm Maksymalna długość cięcia: 600 mm 50 kg

10 JTS-250 S / JTS-250 CS Pilarka tarczowa JTS-250 CS JTS-250 S JTS-250 S / JTS-250 CS Pilarka tarczowa Nowa pilarka tarczowa JET jest doskonałą maszyną, mającą szersze zastosowanie i posiadającą dobrą proporcję ceny i wydajności. Precyzyjne i odporne na wycieranie stoły pilarki wykonano z odlewu żeliwnego Pochylana w lewą stronę tarcza piły zapewnia większe bezpieczeństwo pracy przy cięciu wzdłużnym oraz redukuje niebezpieczeństwo odrzutu elementu przy cięciu poprzecznym Numer artykułu 230 V KM KM Numer artykułu 400 V KT KT JTS-250 S JTS-250 CS Stół maszyny wykonany z odlewu żeliwnego: 705x685 mm 705x685 mm Średnica tarczy tnącej: 250 mm 250 mm Średnica wewnętrzna tarczy: 30 mm 30 mm Maks. wysokość cięcia przy 90 : 82 mm 82 mm Zakres pochylenia tarczy: na lewo na lewo Szerokość cięcia: 790 mm 790 mm Obroty tarczy piły: /min /min Średnica króćca odciągowego: 100 mm 100 mm Wózek przesuwny pilarki wykonany z odlewu: 355x685 mm 355x685 mm Wózek przesuwny : maks. szerokość cięcia od tarczy piły: 725 mm 725 mm Moc rzeczywista silnika 230 V: 1,75 KM/S 1 100% 1,75 KM/S 1 100% Moc znamionowa silnika 230 V: 3,1 KM/S 6 40% 3,1 KM/S 6 40% Moc rzeczywista silnika 400 V: 2 KM/S 1 100% 3 KM/S 1 100% Moc znamionowa silnika 400 V: 3,8 KM/S 6 40% 5,7 KM/S 6 40% 190 kg 190 kg 8 Nowy model ogranicznika wzdłużnego ze zintegrowaną precyzyjną regulacją położenia i lupą na podziałce w sposób widoczny zwiększa precyzję cięcia i komfort obsługi Stabilny korpus maszyny oraz nie do pobicia w swojej klasie ciężar własny maszyny, gwarantuje bezpieczeństwo i pracę wolną od wibracji Wypalana proszkowo, wysokiej jakości powłoka maszyn JET sprawia, że urządzenia po latach użytkowania ciągle zachowują dobry wygląd Wyposażenie podstawowe: Przedłużenie stołu 435 x 500 mm Tarcza piły HM Z 40 Wąż do podłączenia z końcówką w kształcie Y Oznaczenie znakiem CE Oprzyrządowanie dodatkowe: Nr artykułu Oznaczenie Kółka jezdne do maszyny (do 250 kg) do modelu JTS-250 CS Kółka jezdne do maszyny (do 500 kg) do modelu JTS-250 S

11 JTS-250 S / JTS-250 CS Pilarka tarczowa Mocny, wytrzymały stół wykonany z odlewu, z precyzyjnym prowadzeniem liniowym Włącznik/wyłącznik umieszczony w optymalnej pozycji roboczej, z możliwością jego przesunięcia na całej szerokości Prosty demontaż tylnego stolika przedłużającego (standard) dzięki zastosowaniu mocowania bagnetowego Prosta regulacja stołu przesuwnego dzięki zastosowaniu śrub nastawczych Stoły pilarki wykonane z odlewu żeliwnego, precyzyjne i odporne na wycieranie Jako wyposażenie dodatkowe kółka jezdne do maszyny ułatwiające zmianę miejsca pracy pilarki Precyzyjny ogranicznik do cięcia pod kątem uchylny do kąta 0 /90 /135. Regulacja położenia za pomocą ograniczników krańcowych Opatentowany wzór ogranicznika do cięcia wzdłużnego z precyzyjną regulacją i lupą Argumenty za lewostronnym pochylaniem tarczy piły: krawędzie wolne od wyrwań, bo cięcie odbywa się z góry bezkolizyjne cięcie z wykorzystaniem ogranicznika eliminuje groźbę zakleszczania się elementu przy cięciu przy ograniczniku wzdłużym Cięcie pod ostrym kątem możliwe dzięki dostarczanemu wraz z maszyną ogranicznikowi do cięcia precyzyjnego Ład i porządek wokół maszyny, jeśli nie jest akurat użytkowana na którą wszyscy Pilarka, czekali! 9

12 JTSS-1500 Pilarka formatowa Zdjęcie z przedłużeniem stołu ( ) Oprzyrządowanie dodatkowe: Nr artykułu Oznaczenie H HM-Tarcza piły Ø 300 mm Z Tarcza podcinacza Ø 80 / Ø 20 mm Wyświetlacz położenia ogranicznika równoległego Prawostronne poszerzenie stołu 830 x 950 mm Agregat podcinający jako wyposażenie podstawowe JTSS-1500 Pilarka formatowa Ze względu na swoją wielkość idealna pilarka dla wszystkich zakładów Cięcie bez wyrwań dzięki dostarczanemu seryjnie agregatowi podcinającemu Przesuwny stół pilarki odporny na wycieranie, wykonany z eloksydowanego, ciągnionego odlewu aluminiowego Ciężki żeliwny stół maszyny. Maszyna seryjnie dostarczana z przedłużeniem i poszerzeniem stołu podstawowego Ciężki, wykonany z odlewu agregat tnący pilarki; łatwa obsługa dzięki zastosowaniu dużych Precyzyjny wózek przesuwny pokręteł do regulacji Precyzyjny ogranicznik do cięcia pod kątem, z możliwością wyboru kąta: 45 /90 /+45 Precyzyjny ogranicznik do cięcia wzdłużnego ze zintegrowaną precyzyjną regulacją Wyposażenie podstawowe: Tarcza piły HM Tarcza podcinacza HM-Ø 80/20 mm Przedłużenie stołu 800x550 mm Prawostronne poszerzenie stołu 830 x 400 mm Zdejmowany stolik boczny 50 x 500 mm Regulowany ogranicznik do cięcia pod kątem Docisk obrabianego elementu Spełnia normy CE 10 Numer artykułu 230 V M Numer artykułu 400 V T JTSS-1500 Wymiary stołu: 840 x 550 mm Wymiary wózka: 1500 x 350 mm Skok stołu przesuwnego: 1750 mm Maks. długość cięcia: 1450 mm Maks. Ø tarczy piły: 315 mm Maks. wysokość cięcia 90 /45 : 102/81 mm Obroty tarczy piły: /min Zakres wychylenia: 90 /45 Maks. szerokość cięcia: 850 (1270) mm Średnica piły podcinacza: 80/20 mm Obroty podcinacza: /min Śr. króćca odciągowego: 100 mm Moc rzeczywista silnika 230 V: 3 KM/S 1 100% Moc znamionowa silnika 230 V: 5 KM/S6 40% Moc rzeczywista silnika 400 V: 4 KM/S 1 100% Moc znamionowa silnika 400 V: 6,5 KM/S6 40% 403 kg

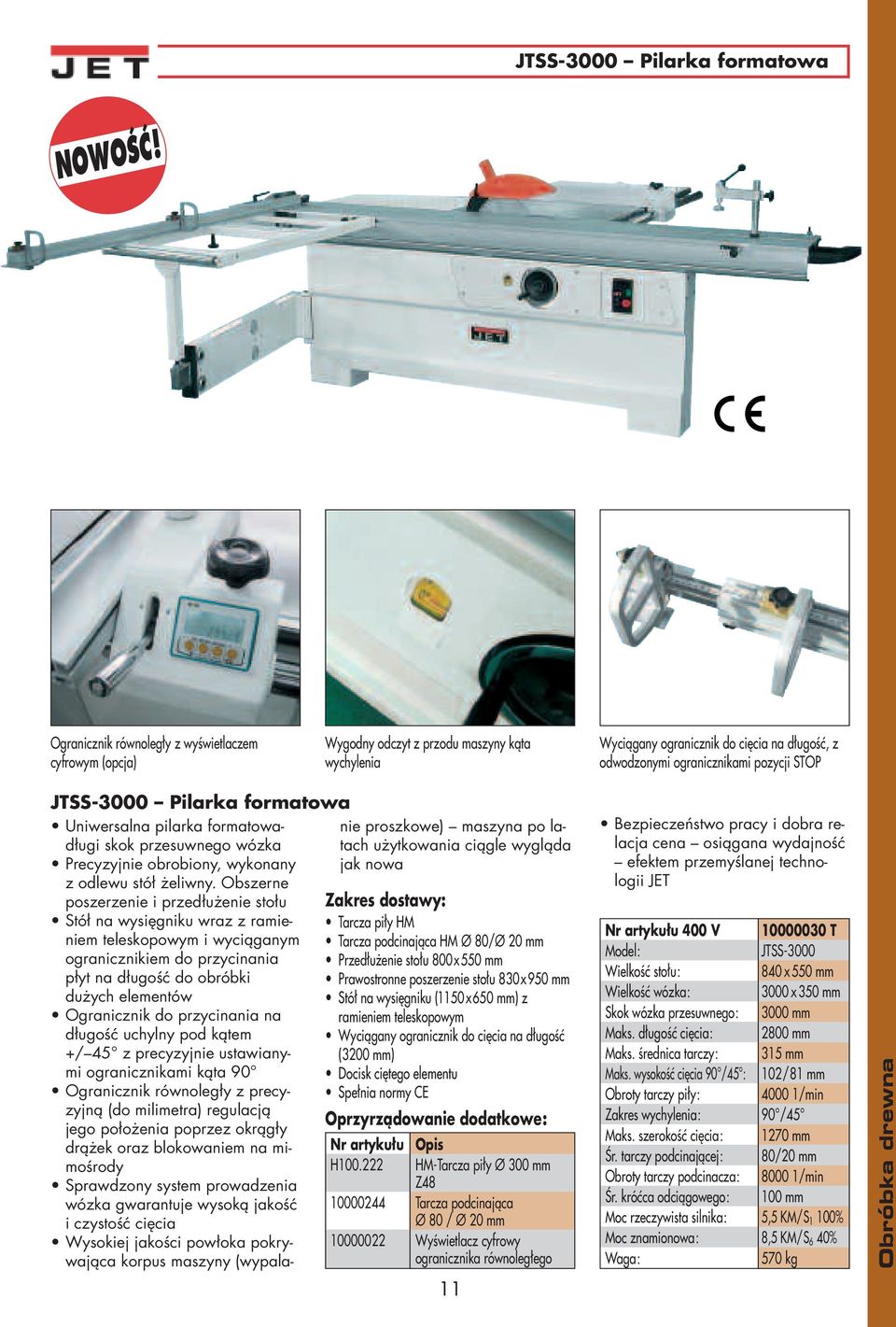

13 JTSS-3000 Pilarka formatowa Ogranicznik równoległy z wyświetlaczem cyfrowym (opcja) Wygodny odczyt z przodu maszyny kąta wychylenia Wyciągany ogranicznik do cięcia na długość, z odwodzonymi ogranicznikami pozycji STOP JTSS-3000 Pilarka formatowa Uniwersalna pilarka formatowadługi skok przesuwnego wózka Precyzyjnie obrobiony, wykonany z odlewu stół żeliwny. Obszerne poszerzenie i przedłużenie stołu Stół na wysięgniku wraz z ramieniem teleskopowym i wyciąganym ogranicznikiem do przycinania płyt na długość do obróbki dużych elementów Ogranicznik do przycinania na długość uchylny pod kątem +/ 45 z precyzyjnie ustawianymi ogranicznikami kąta 90 Ogranicznik równoległy z precyzyjną (do milimetra) regulacją jego położenia poprzez okrągły drążek oraz blokowaniem na mimośrody Sprawdzony system prowadzenia wózka gwarantuje wysoką jakość i czystość cięcia Wysokiej jakości powłoka pokrywająca korpus maszyny (wypala- nie proszkowe) maszyna po latach użytkowania ciągle wygląda jak nowa Zakres dostawy: Tarcza piły HM Tarcza podcinająca HM Ø 80/Ø 20 mm Przedłużenie stołu 800x550 mm Prawostronne poszerzenie stołu 830x950 mm Stół na wysięgniku (1150x650 mm) z ramieniem teleskopowym Wyciągany ogranicznik do cięcia na długość (3200 mm) Docisk ciętego elementu Spełnia normy CE Oprzyrządowanie dodatkowe: Nr artykułu Opis H HM-Tarcza piły Ø 300 mm Z Tarcza podcinająca Ø 80 / Ø 20 mm Wyświetlacz cyfrowy ogranicznika równoległego 11 Bezpieczeństwo pracy i dobra relacja cena osiągana wydajność efektem przemyślanej technologii JET Nr artykułu 400 V T JTSS-3000 Wielkość stołu: 840 x 550 mm Wielkość wózka: 3000 x 350 mm Skok wózka przesuwnego: 3000 mm Maks. długość cięcia: 2800 mm Maks. średnica tarczy: 315 mm Maks. wysokość cięcia 90 /45 : 102/81 mm Obroty tarczy piły: /min Zakres wychylenia: 90 /45 Maks. szerokość cięcia: 1270 mm Śr. tarczy podcinającej: 80/20 mm Obroty tarczy podcinacza: /min Śr. króćca odciągowego: 100 mm Moc rzeczywista silnika: 5,5 KM/S 1 100% Moc znamionowa: 8,5 KM/S 6 40% 570 kg

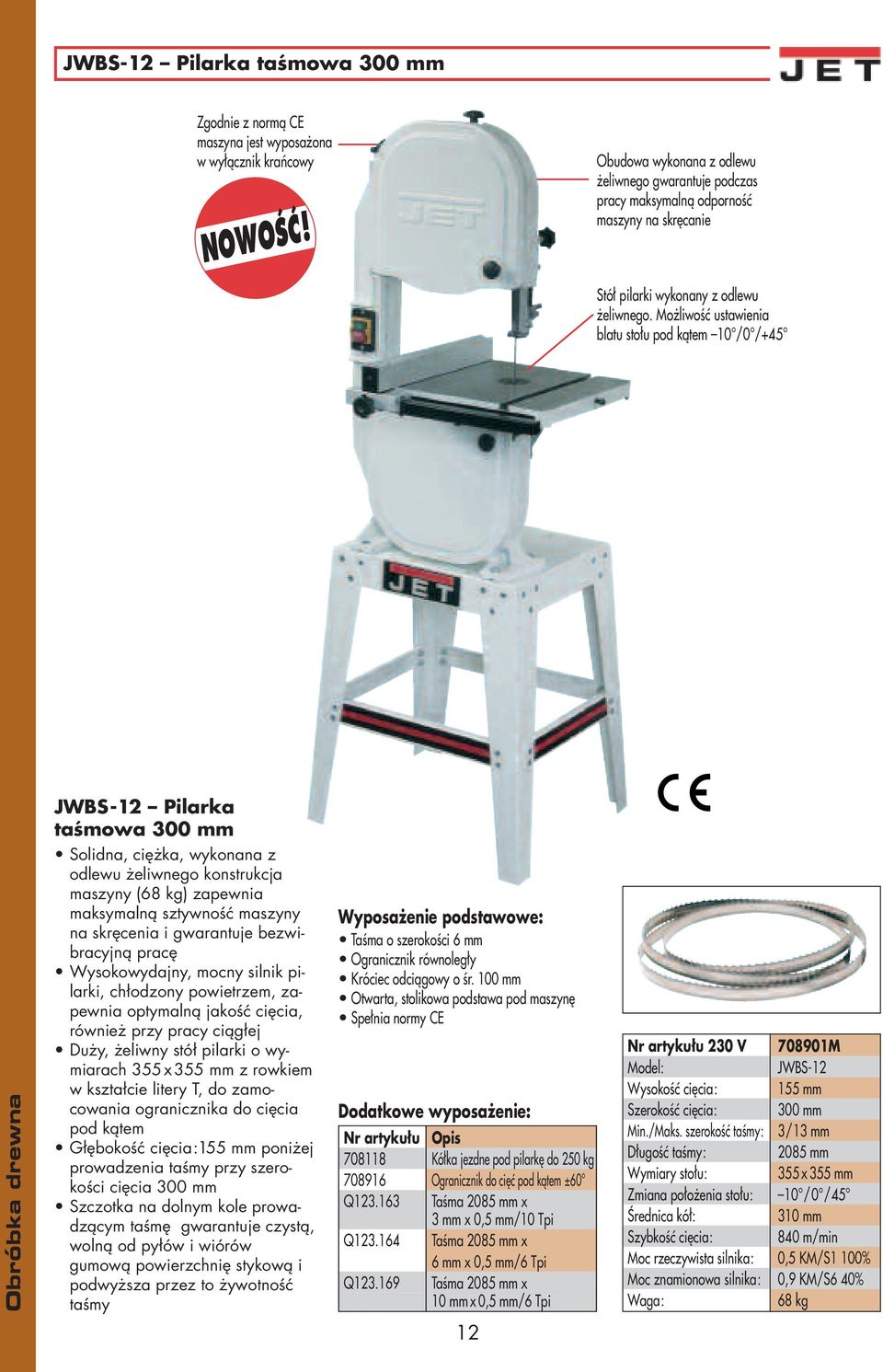

14 JWBS-12 Pilarka taśmowa 300 mm Zgodnie z normą CE maszyna jest wyposażona w wyłącznik krańcowy Obudowa wykonana z odlewu żeliwnego gwarantuje podczas pracy maksymalną odporność maszyny na skręcanie Stół pilarki wykonany z odlewu żeliwnego. Możliwość ustawienia blatu stołu pod kątem 10 /0 /+45 JWBS-12 Pilarka taśmowa 300 mm Solidna, ciężka, wykonana z odlewu żeliwnego konstrukcja maszyny (68 kg) zapewnia maksymalną sztywność maszyny na skręcenia i gwarantuje bezwibracyjną pracę Wysokowydajny, mocny silnik pilarki, chłodzony powietrzem, zapewnia optymalną jakość cięcia, również przy pracy ciągłej Duży, żeliwny stół pilarki o wymiarach 355x355 mm z rowkiem w kształcie litery T, do zamocowania ogranicznika do cięcia pod kątem Głębokość cięcia:155 mm poniżej prowadzenia taśmy przy szerokości cięcia 300 mm Szczotka na dolnym kole prowadzącym taśmę gwarantuje czystą, wolną od pyłów i wiórów gumową powierzchnię stykową i podwyższa przez to żywotność taśmy Wyposażenie podstawowe: Taśma o szerokości 6 mm Ogranicznik równoległy Króciec odciągowy o śr. 100 mm Otwarta, stolikowa podstawa pod maszynę Spełnia normy CE Dodatkowe wyposażenie: Nr artykułu Opis Kółka jezdne pod pilarkę do 250 kg Ogranicznik do cięć pod kątem ±60 Q Taśma 2085 mm x 3 mm x 0,5 mm/10 Tpi Q Taśma 2085 mm x 6 mm x 0,5 mm/6 Tpi Q Taśma 2085 mm x 10 mm x 0,5 mm/6 Tpi Nr artykułu 230 V M JWBS-12 Wysokość cięcia: 155 mm Szerokość cięcia: 300 mm Min./Maks. szerokość taśmy: 3/13 mm Długość taśmy: 2085 mm Wymiary stołu: 355 x 355 mm Zmiana położenia stołu: 10 /0 /45 Średnica kół: 310 mm Szybkość cięcia: 840 m/min Moc rzeczywista silnika: 0,5 KM/S1 100% Moc znamionowa silnika: 0,9 KM/S6 40% 68 kg 12

15 JWBS-14 Pilarka taśmowa 355 mm Regulacja na wysokość prowadzenia taśmy odbywa się poprzez listwę zębatą Precyzyjny ogranicznik z mocowaniem na mimośrodzie Stół pilarki z możliwością ustawienia kąta 10 /0 /+45 Precyzyjna praca dzięki wysokiej jakości wykonania pilarki Dźwignia szybkiego napinania taśmy i regulacja położenia taśmy umieszczone są z tyłu maszyny JWBS-14 Pilarka taśmowa 355 mm Wyjątkowe wzornictwo- dźwignia szybkiego napinania taśmy służy także do rozprężania taśmy, jeżeli akurat nie pracujemy Prowadzenie po listwach zębatych ze skalą milimetrową w celu dokładnego ustawienia górnego i dolnego prowadzenia taśmy Masywna spawana konstrukcja korpusu maszyny nie pozwala na powstawanie odchyleń podczas pracy kół prowadzących Ogranicznik piły z blokadą na mimośrodzie i oprzyrządowanie do cięcia równoległego Precyzyjny stół pilarki o szlifowanej i polerowanej powierzchni, z możliwością zmiany kąta położenia 10 /0 /45 Podstawa wykonana z blachy stalowej Górne i dolne prowadzenie taśmy wydłuża znacznie jej żywotność Wyposażenie podstawowe: Dźwignia szybkiego naciągu taśmy Włącznik/wyłącznik z wyzwalaczem niskonapięciowym Ogranicznik do cięcia pod kątem ±60 Króciec odciągowy o śr. 100 mm Ogranicznik precyzyjny z oprzyrządowaniem do cięcia równoległego Spełnia normy CE Znak BG (sprawdzone pod kątem emisji pyłów) Nr artykułu 230 V M JWBS-14 Wysokość cięcia: 200 mm Szerokość cięcia: 350 mm Min. szerokość taśmy: 3 mm Maks. szerokość taśmy: 25 mm Długość taśmy: 2560 mm Wymiary stołu: 500x385 mm Zmiana kąta położenia stołu: 10 / 0 / 45 Ustawiana pozycja stop przy wartości kąta: 90 Średnica roli: 355 mm Prędkość taśmy: 800 m/min Wymiary maszyny w mm: 770x650x1800 Moc rzeczywista silnika: 0,75 KM/S 1 100% Moc znamionowa silnika: 1,3 KM/S 6 40% 90 kg 13 Stół pilarki z możliwością ustawienia pod kątem Wyposażenie dodatkowe: Nr artykułu Opis Górne i dolne precyzyjne prowadzenie roli Taśma tnąca 3 mm/0, Taśma tnąca 6 mm/0, Taśma tnąca 10 mm/0, Taśma tnąca 16 mm/0, Taśma tnąca 20 mm/0,5

16 JWBS-16/18/20 Pilarka taśmowa 420/470/520 mm Precyzyjna regulacja prowadzenia taśmy JWBS-16/18/20 Piła taśmowa 420/470/ 520 mm Duży ogranicznik do precyzyjnych cięć specjalnych blokowany za pomocą mimośrodów Bardzo duży stół pilarki wykonany z odlewu żeliwnego; możliwość obustronnego wychylania, poprzez bardzo masywne półksiężycowe segmenty Wyważone koła wykonane z odlewu żeliwnego pokryte wypukłą powłoką poliuretanową o bardzo dużej żywotności. Dokładne i bardzo proste ustawianie wysokości cięcia jak również górnej rolki prowadzącej poprzez ręczne pokrętła i prowadnice zębate Każda pilarka wyposażona jest we wbudowaną skalę do dokładnego odczytu wysokości cięcia Napinanie taśmy za pomocą dużego, żeliwnego pokrętła, łatwy odczyt wartości naciągu taśmy Wyposażenie podstawowe: Włącznik z zabezpieczeniem przeciążeniowym Przestawny ogranicznik do cięć pod kątem ±60 Króciec odciągowy o śr. 100 mm Precyzyjny ogranicznik do cięć wzdłużnych Taśma piły o szerokości 20 mm i skoku zęba 7 mm Precyzyjne górne i dolne prowadzenie taśmy Pilarka spełnia normy CE Oprzyrządowanie dodatkowe: (grubość taśmy każdorazowo 0,7 mm) JWBS-16 JWBS-18 JWBS-20 Nr art. Nr art. Nr art. 3 mm mm mm mm mm mm mm mm Numer artykułu 230 V M M M Numer artykułu 400 V T T T JWBS-16 JWBS-18 JWBS-20 Wysokość cięcia: 250 mm 250 mm 300 mm Szerokość cięcia: 405 mm 460 mm 508 mm Minimalna grubość taśmy: 3 mm 3 mm 6 mm Maksymalna grubość taśmy: 25 mm 30 mm 30 mm Długość taśmy: 3125 mm 3380 mm 3820 mm Wielkość stołu: 430 x 430 mm 485 x 485 mm 530x 530 mm Zmiana położenia stołu: 45 do do do 10 Funkcja stop przy wartości kąta: Wysokość robocza: 890 mm 950 mm 930 mm Średnica roli: 420 mm 470 mm 520 mm Prędkość taśmy tnącej: 900 m/min 900 m/min 1000 m/min Wymiary pilarki: 800 x 950x x 1000x x1100x1970 Moc rzeczywista silnika 230 V: 1,5 KM/S 1 100% 2 KM/S 1 100% 2 KM/S 1 100% Moc znamionowa silnika 230 V: 2,6 KM/S 6 40% 3,5 KM/S 6 40% 3,5 KM/S 6 40% Moc rzeczywista silnika 400 V: 2 KM/S 1 100% 3 KM/S 1 100% 3 KM/S 1 100% Moc znamionowa silnika 400 V: 3,8 KM/S 6 40% 5,7 KM/S 6 40% 5,7 KM/S 6 40% 130 kg 165 kg 230 kg 14

17 54 A / 60 A 150/200 mm Wyrówniarka Ogranicznik wyrówniarki wykonany z odlewu Stoły wykonane z odlewu Prosty w obsłudze ogranicznik wyrówniarki Duża dźwignia do ustawiania grubości strugania Ogranicznik do wyrównywania z możliwością ustawienia pod kątem ±45 większe bezpieczeństwo pracy podczas wykonywania fazy Struganie elementów do 200 mm szerokości 54 A/60 A Wyrówniarka 150/200 mm Obszerne, długie stoły wyrówniarki 1700/1820 mm wykonane z odlewu; powierzchnia stołów jest szlifowana i polerowana Długi na 960 mm ogranicznik wyrówniarki, także wykonany z odlewu Większe bezpieczeństwo pracy dzięki możliwości obustronnego nastawiania kąta ogranicznika wyrównującego Ustalenie pozycji Stop dla warto- Numer artykułu 230 V M M Numer artykułu 400 V T 54 A 60 A Szerokość strugania: 150 mm 200 mm Obroty głowicy strugającej: /min /min Średnica głowicy strugającej: 63 mm 78 mm Ilość noży na głowicy: 3 3 Maks. grubość strugania: 8 mm 8 mm Ilość cięć na min: Wymiary stołu wyrówniarki: 1700 x200 mm 1820 x 230 mm Wymiary ogranicznika (wys. x dł.): 120 x 960 mm 120 x 960 mm Zakres odchylenia ogranicznika: +45 /90 / /90 / 45 Moc rzeczywista silnika 230 V: 1 KM/S 1 100% 1,5 KM/S 1 100% Moc znamionowa silnika 230 V: 1,8 KM/S 6 40% 2,7 KM/S 6 40% Moc rzeczywista silnika 400 V: 2 KM/S 1 100% Moc znamionowa silnika 400 V: 3,8 KM/S 6 40% 130 kg 160 kg 15 ści kątów ±45 oraz 90 umożliwia dokładniejszą obróbkę Nowy model dźwigni ustawiania grubości zbieranej warstwy na stole podawczym wyrówniarki Maksymalna grubość zbieranej warstwy 8 mm Głowica trzynożowa z nożami HSS, z precyzyjną regulacją ustawienia noży, gwarantuje czystą i gładką powierzchnię obrobionego elementu Wyposażenie podstawowe : Komplet 3 noży HSS do wyrówniarki Króciec odciągowy Ø 100 mm Włącznik/wyłącznik z wyzwalaczem niedomiarowo-napięciowym Precyzyjny ogranicznik wyrówniarki Regulowana osłona wału nożowego 2 popychacze Spełnia normy CE Posiada znak BG (sprawdzone pod względem emisji pyłów) Wyposażenie dodatkowe: Nr artykułu Opis Komplet 3 noży HSS (150 mm) Głowica nożowa Tersa (do typu 54A) Komplet 3 noży HSS (200 mm) Popychacz Transporter rolkowy

18 JPM-13 CSX mm-Grubościówka Ustawianie docisku walców na wejściu i wyjściu maszyny Króciec odciągowy o śr. 100 mm Gładka i czysta powierzchnia dzięki zastosowaniu 3-nożowej głowicy strugającej Rolkowe przedłużenie stołu Zamknięta podstawa pod maszynę wykonana ze spawanej blachy stalowej Jezdny koziołek zapewnia łatwą obróbkę długich elementów JPM-13 CSX 330-mm-Grubościówka Stół z odlewu żeliwnego o dobrym współczynniku poślizgu Wolna od odkształceń odlewana konstrukcja maszyny 4 kolumny prowadzące gwarantują wysoką stabilność przy zmianie położenia na wysokość stołu wyrówniarki Mocny, wydajny silnik przeznaczony również do pracy ciągłej 2 pasy o przekroju w kształcie litery V, przenoszą cały napęd na głowicę nożową Łatwa i precyzyjna regulacja pozycji stołu grubościówki poprzez ergonomicznie umieszczone pokrętło Wbudowany, regulowany mechanizm jezdny maszyny Cicha pracująca w kąpieli olejowej przekładnia posuwu Gumowane, przestawne walce pociągowe na wejściu i wyjściu, gwarantują płynny transport elementu Króciec odciągowy o śr. 100 mm do podłączenia maszyny do Zakres dostawy: Przedłużenie stołu grubościówki na wejściu i wyjściu maszyny Przestawny mechanizm jezdny do maszyny Komplet narzędzi do obsługi Szablon do ustawiania noży na głowicy Maszyna zgodna z normą CE Posiada znak BG 16 Podstawa jezdna pod maszynę wraz z hamulcem zewnętrznego urządzenia odciągowego Głowica 3-nożowa gwarantuje optymalną powierzchnię obróbki Śruby blokujące noże umożliwiają szybkie, proste i dokładne ustawienie noży na głowicy Odpowiednia pod względem ergonomii wysokość podczas strugania Oprzyrządowanie dodatkowe: Nr artykułu Opis Komplet 3 noży HSS (szwajcarska jakość) Koziołek jezdny 250 mm 330 mm Duży zakres obróbki głowicy strugającej 330x250 mm Numer artykułu 230 V XM Numer artykułu 400 V XT JPM-13 CSX Maks. szerokość strugania: 330 mm Maks. wysokość przelotowa: 250 mm Maksymalna grubość wióra: 4 mm Ilość noży na wale: 3 Obroty wału grubościówki: /min Ilość cięć na minutę: Prędkość posuwu: 3 lub 6 m/min Średnica wału nożowego: 68 mm Moc rzeczywista silnika 230 V: 1,5 KM/S 1 100% Moc znamionowa silnika 230 V: 2,7 KM/S 6 40% Moc rzeczywista silnika 400 V: 2 KM/S 1 100% Moc znamionowa silnika 400 V: 3,8 KM/S 6 40% 90 kg

19 JPT-310 Wyrówniarko-grubościówka Błyskawiczna zmiana funkcji obrabiarki: szybkie przezbrojenie z wyrówniarki na grubościówkę JPT-310 Wyrówniarko-grubościówka Szybka zmiana położenia stołów w celu zmiany funkcji maszyny z wyrówniarki na grubościówkę Stół wyrówniarki o długości 1400 mm, wykonany z odlewu żeliwnego, gwarantuje optymalny poślizg obrabianego elementu Przestawianie mimośrodem funkcji stołu podawczego na stół odbiorczy, pozwala na szybkie ustawienie grubości zbierania Włącznik/wyłącznik posuwu Duży, wychylny pod kątem 45 ogranicznik strugarki, umieszczony Nr artykułu po obu stronach głowicy strugającej Króciec odciągowy o śr. 100 mm do podłączenia do zewnętrznego urządzenia odciągowego Szybka zmiana położenia stołów wyrówniarki za pomocą mimośrodu Zakres dostawy: Komplet 3 noży strugających HSS dł. 310 mm Króciec odciągowy o śr. 100 mm Włącznik/wyłącznik z wyzwalaczem niedomiarowo-napięciowym Precyzyjny ogranicznik strugarki Przestawna pokrywa ochronna wału strugającego Spełnia normy CE Oprzyrządowanie dodatkowe: Oznaczenie Kółka jezdne do maszyny, do wagi 250 kg Noże strugające HSS 310x 25x3 mm (komplet: 3 szt.) Cyfrowy wyświetlacz grubości 17 Stabilnie prowadzony ogranicznik wyrówniarki, wychylny względem stołu Numer artykułu 230 V M Numer artykułu 400 V T JPT-310 Dł. stołu wyrówniarki: 1400 mm Śr. wału strugającego: 70 mm Maks. szerokość strugania: 307 mm Dł. stołu grubościówki: 540 mm Maks. wysokość przelotowa grubościówki: mm Grubość wióra wyrówniarki: 3 mm Grubość wióra grubościówki: 4,5 mm Ilość noży na głowicy: 3 Obroty głowicy strugającej: /min Prędkość posuwu: 7 m/min Moc rzeczywista silnika 230 V: 3 KM/S 1 100% Moc znamionowa silnika 230 V: 4,7 KM/S 6 40% Moc rzeczywista silnika 400 V: 3 KM/S 1 100% Moc znamionowa silnika 400 V: 4,7 KM/S 6 40% 230 kg

20 JWS-34 LX Frezarka dolnowrzecionowa Blokada wrzeciona umieszczona na zewnątrz korpusu maszyny Masywny, wykonany z polerowanego odlewu stół frezarki Precyzyjna regulacja położenia ogranicznika frezującego Duże pokrętło regulacji położenia wrzeciona Odczyt obrotów wrzeciona w okienku Nr art.: Zestaw wałków szlifujących w składzie trzpień i wałki szlifujące, wraz z tulejkami ściernymi 25, 38, 50, 75 i 100 mm W standardzie oprzyrządowanie do frezowania po łuku Nr artykułu 230 V LXM Nr artykułu 400 V LXT JWS-34 LX Obroty wrzeciona: 1700/3500/ /min Wielkość stołu: 540 x 635 mm Średnica wrzeciona: 30 mm Skok wrzeciona: 80 mm Wys. mocowania narzędzia: 70 mm Średnica otworu w stole: 160 mm Maks. wysokość wrzeciona ponad stołem: 120 mm Maks. średnica narzędzia: 180 mm Tuleje zaciskowe: 8 i 12 mm Moc rzeczywista silnika 230 V: 2 KM/S 1 100% Moc znamionowa silnika 230 V: 3,5 KM/S 6 40% Moc rzeczywista silnika 400 V: 3 KM/S 1 100% Moc znamionowa silnika 400 V: 5,7 KM/S 6 40% 145 kg JWS-34 LX Frezarka dolnowrzecionowa Duży stół frezarki wykonany z odlewu żeliwnego, szlifowany i polerowany Zamknięta podstawa pod frezarkę wykonana z spawanej blachy stalowej Precyzyjne ustawianie wysokości wrzeciona poprzez duże pokrętło Precyzyjnie ustawienie ogranicznika frezującego wraz z króćcem odciągowym Ø 100 mm Stabilne łożyskowanie agregatu frezującego z prowadnicą słupową Prosta zmiana 4 prędkości obrotów 1700/3500/ 6000/8000 1/min poprzez pasek o przekroju V Wartość obrotów łatwa do odczytu Nieskomplikowana wymiana narzędzia frezującego Możliwe jest stosowanie tulejek ściernych JET, przeznaczonych dla modelu szlifierki do elementów krzywoliniowych JOVS-10 Możliwość zamontowania stołu do frezowania czopów 18 Nr art.: Stół do frezowania czopów Wrzeciono frezarki wraz z wymiennym uchwytem mocującym Ø 30mm i tuleją zaciskową 8 i 12 mm (wchodzą w zakres dostawy) Wyposażenie podstawowe: Wrzeciono Ø 30 mm Tuleje zaciskowe 8 i 12 mm Docisk boczny i górny obrabianego elementu Precyzyjne ustawianie ogranicznika frezującego Przystawka do frezowania po łuku Ogranicznik kątowy Spełnia normy CE Oprzyrządowanie dodatkowe: Nr artykułu Oznaczenie: Wymienne wrzeciono Ø 30 mm Komplet wałków szlifujących JWS-34 LX Stół do frezowania czopów

21 JPF-1 Aparaty posuwu JET pasują do wszystkich typów obrabiarek do drewna JPF-3 JPF Aparaty posuwu JPF-2 JPF-34 JPF-48 Prosta zmiana prędkości posuwu JET gwarantuje szybką dostawę części zapasowych! Numer artykułu 230 V M M M Numer artykułu 400 V T T T JPF-1 JPF-2 JPF-3 JPF-34 JPF-48 Ilość rolek: 3 / 76 x 30 mm 3 / 80 x 30 mm 3 / 100 x 50 mm 3 / 120 x 60 mm 4 / 120 x 60 mm Maks. wysokość robocza: 150 mm 150 mm 200 mm 215 mm 215 mm Prędkość posuwu: zmienna 5 6,5 8 i 4 przy 230 V od 2,9 do 11,5 m/min ,5 6,5 11 (2 12 m/min) 11 m/min 8 przy 400 V od 2,9 do 23 m/min i 22 m/min 13 16,5 i 33 m/min Średnica kolumn: 24 mm 40 mm 50 mm 58 mm 58 mm Regulacja poprzeczna: 260 mm 260 mm 415 mm 760 mm 760 mm Moc rzeczywista silnika: 0,125 KM/S 1 100% 0,25 KM/S 1 100% 0,5 KM/S 1 100% 1 KM/S 1 100% 1 KM/S 1 100% Moc znamionowa silnika: 0,22 KM/S 6 40% 0,44 KM/S 6 40% 0,88 KM/S 6 40% 1,9 KM/S 6 40% 1,9 KM/S 6 40% 10,5 kg 32 kg 50 kg 60 kg 67 kg Nr art. Zapasowej rolki standardowej: Nr art. Zapasowej rolki PU: Nr art QH-01Płyta szybkiego montażu dla modeli JPF-1, JPF-2

22 JML-1014 / JML-1014 VS Tokarka Chromowane pokrętło 1" x 8 TPI (+ uchwyt M 33 x 3.5 mm) Skok konika 50 mm JML-1014 Regulacja obrotów wrzeciona JML-1014 / JML-1014 VS Tokarka Ciężkie, odlewane z żeliwa łoże maszyny zapewnia dużą stabilność i eliminuje wibracje podczas toczenia Wolne od odkształceń, wykonane z odlewu żeliwnego wrzeciono oraz konik, gwarantują długoletnią, bezproblemową pracę tokarki Kieł konika z otworem o średnicy 9 mm, umożliwia również przewiercanie otworów przez długie elementy Łatwe i precyzyjne mocowanie stalowej podpory ręcznej przez dźwignię mocującą Mocny, wysokowydajny silnik, nadający się do pracy ciągłej, z 6 prędkościami od 400 do 3300 obrotów/min. lub z bezstopniową regulacją obrotów w zakresie od 500 do 3900 obrotów/min gwarantują optymalne efekty toczenia Szybka zmiana prędkości za pomocą dźwigni umieszczonej w przedniej części tokarki lub poprzez potencjometr JML-1014 VS Solidne stopy tokarki zabezpieczone podkładkami gumowymi, zapobiegają przesuwaniu się urządzenia podczas pracy W standardzie 50 mm skok konika z obrotowym kłem Wyposażenie podstawowe: Podpora noża tokarskiego o dł. 150 mm Obrotowy kieł Tarcza mocująca 75 mm Okulary ochronne Zabierak czołowy z bolcami Uchwyt M 33x3,5 Oprzyrządowanie dodatkowe patrz katalog strony 22 i Bardzo cicha praca jednostki napędowej, dzięki zastosowaniu pasa napędowego o przekroju w kształcie litery V Numer artykułu 230 V M VSM JML-1014 JML-1014 VS Średnica toczenia powyżej łoża: 250 mm 250 mm Rozstaw kłów: 350 mm 350 mm Nosek wrzeciona: 1 x 8 TPI (M 33 x 3.5) 1 x 8 TPI (M 33 x 3.5) Stożek wrzeciona: MK-2 MK-2 Stożek konika: MK-2 MK-2 Prędkości wrzeciona: 6 III /min 400, 700, 1000, III /min 1500, 2200, /min III /min Moc rzeczywista silnika: 0,5 KM/S 1 100% 0,5 KM/S 1 100% Moc znamionowa silnika: 0,7 KM/S 6 40% 0,9 KM/S 6 40% 30 kg 30 kg

23 JWL-1236 Tokarka do drewna Wykonany z odlewu wrzeciennik tokarki Podziałka wrzeciennika co 15 1 x 8 TPI (+ Adapter M 33 x 3,5) Podpora noża tokarskiego z możliwością stosowania także z lewej strony wrzeciennika Obrotowy kieł centrujący Łoże tokarki wykonane z odlewu Podziałka wrzeciennika co 15, na wyposażeniu uchwyt M 33 x 3,5 JWL-1236 Tokarka do drewna Ciężkie żeliwne łoże tokarki gwarantuje stabilność i minimalne wibracje podczas obróbki Odchylany pod kątem 90 wrzeciennik tokarki pozwala na toczenie dużych średnic poza łożem maszyny Specjalna konstrukcja przedłużenia łoża tokarki do zamocowania podpory noża tokarskiego przy obróconym wrzecienniku Szybka zmiana prędkości w zakresie /min dzięki systemowi Variomatik Dźwignia szybkiego mocowania pozwala na szybkie i precyzyjne zamocowanie podpory noża tokarskiego Mocny silnik o wysokim momencie obrotowym nadający się także do pracy ciągłej Możliwość odchylenia wrzeciennika podczas toczenia dużych średnic oraz celem poprawy widoczności przy obróbce wewnątrz elementu Wyposażenie podstawowe: Stabilna podstawa Podpora noża tokarskiego o długości 300 mm Tarcza czołowa Ø 150 mm Zabierak czołowy Obrotowy kieł centrujący Osłona twarzy Uchwyt M 33x3,5 Oprzyrządowanie dodatkowe do tokarek zawarte jest w katalogu na stronach 22 i Regulacja obrotów w zakresie /min Numer artykułu 230 V M JWL-1236 Średnica toczenia nad łożem tokarki : 300 mm Rozstaw kłów:: 850 mm Stożek wrzeciona: MK-2 Stożek konika: MK-2 Skok tuleji konika: 50 mm Liczba prędkości: 6 450, 700, 1000, 1300, 1700, /min Moc rzeczywista silnika: 0,75 KM/S 1 100% Moc znamionowa silnika: 1,3 KM/S 6 40% 85 kg

24 Oprzyrządowanie dodatkowe do tokarek do drewna JET Nr art Płyta mocująca 76 mm, uchwyt 1"x8 TPI Nr art Płyta mocująca 76 mm, uchwyt M 33 x 3,5 mm Nr art Uchwyt tokarski M33 x 3,5 Ø 100 mm standardowo z lunetą typ C Nr art Luneta typ G Nr art Płyta mocująca 152 mm, uchwyt 1" x 8 TPI Nr art Płyta mocująca 152 mm, uchwyt M 33 x 3,5 mm Nr art Luneta typ F Nr art Luneta typ B Szczęki tarczowe Ø 250 mm z 8 stożkami zaciskowymi Nr art Zabierak czterozębny MK-2 Nr art Luneta typ C Nr art Nakładka śrubowa pasująca do uchwytu tokarskiego z lunetą typu C Nr art Pierścień tarczy mocującej Ø 100 mm, pasujący do lunety typu C Nr art Pierścień tarczy mocującej Ø 55 mm, pasujący do lunety typu F Nr art Uchwyt 1" x 8 TPI/M 33x3,5 Nr art Uchwyt M 33 x 3,5/1" x 8 TPI 22 Nr art Obrotowy kieł centrujący MK-2 Nr art Stały kieł centrujący MK-2 Nr art K Uchwyt wiertarski zębaty 10 mm, ze sworzniem stożkowym MK-2 Nr art K Uchwyt wiertarski zębaty 13 mm, ze sworzniem stożkowym MK-2

25 Oprzyrządowanie dodatkowe do tokarek do drewna JET Nr art Podstawa do tokarki do modelu JML-1014 Nr art. CTP Urządzenie kopiujące 1000 mm do modelu JWL-1442/JWL-1642 (3520 A/4224) Nr art Podłogowa wersji podpory noża tokarskiego, wykonana z odlewu żeliwnego Nr art Przedłużenie łoża tokarki (665 mm) do modelu JML-1014 Nr art Tarcza podziałowa 24 x 15 do modelu 3520 A Podłogowa wersja podpory noża tokarskiego, można toczyć elementy o większych średnicach jak np. tarcza strzelnicza Nr art Komplet noży tokarskich HSS (3 szt.) Nr art Przedłużenie podstawy maszyny 665 mm do modelu JML-1014 Nr art Przedłużenie łoża maszyny (460 mm) do modelu 3520 A Nr art Przedłużenie łoża maszyny (500 mm) do modelu 1442/1642 Nr art Koszyk na narzędzia do modeli JWL-1442 i 3520 A Dzięki tokarkom i narzędziom JET możliwa jest produkcja naprawdę pięknych elementów. 23 Nr art Komplet noży tokarskich HSS- (8 sztuk) Nr art Podpora noża tokarskiego 150 mm do modelu JWL-1236 Nr art Podpora noża tokarskiego 300 mm do modelu JWL-1236 Nr art Osłona twarzy Nr art Uchwyt 3-szczękowy 150 mm
