2007 DREWNA BKA Ó OBR

Transkrypt

1 2007

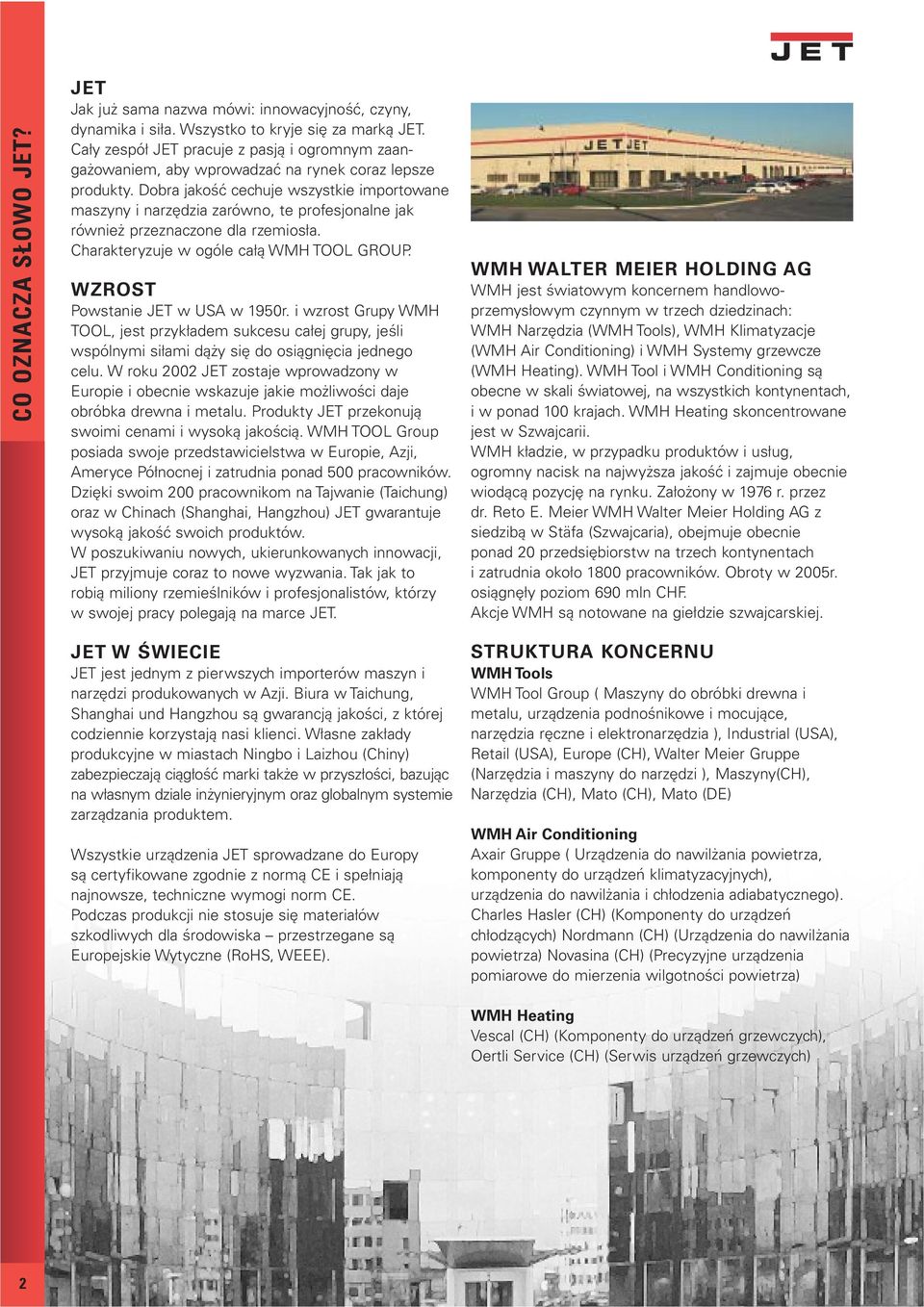

2 CO OZNACZA SŁOWO JET? JET Jak już sama nazwa mówi: innowacyjność, czyny, dynamika i siła. Wszystko to kryje się za marką JET. Cały zespół JET pracuje z pasją i ogromnym zaangażowaniem, aby wprowadzać na rynek coraz lepsze produkty. Dobra jakość cechuje wszystkie importowane maszyny i narzędzia zarówno, te profesjonalne jak również przeznaczone dla rzemiosła. Charakteryzuje w ogóle całą WMH TOOL GROUP. WZROST Powstanie JET w USA w 1950r. i wzrost Grupy WMH TOOL, jest przykładem sukcesu całej grupy, jeśli wspólnymi siłami dąży się do osiągnięcia jednego celu. W roku 2002 JET zostaje wprowadzony w Europie i obecnie wskazuje jakie możliwości daje obróbka drewna i metalu. Produkty JET przekonują swoimi cenami i wysoką jakością. WMH TOOL Group posiada swoje przedstawicielstwa w Europie, Azji, Ameryce Północnej i zatrudnia ponad 500 pracowników. Dzięki swoim 200 pracownikom na Tajwanie (Taichung) oraz w Chinach (Shanghai, Hangzhou) JET gwarantuje wysoką jakość swoich produktów. W poszukiwaniu nowych, ukierunkowanych innowacji, JET przyjmuje coraz to nowe wyzwania. Tak jak to robią miliony rzemieślników i profesjonalistów, którzy w swojej pracy polegają na marce JET. WMH WALTER MEIER HOLDING AG WMH jest światowym koncernem handlowoprzemysłowym czynnym w trzech dziedzinach: WMH Narzędzia (WMH Tools), WMH Klimatyzacje (WMH Air Conditioning) i WMH Systemy grzewcze (WMH Heating). WMH Tool i WMH Conditioning są obecne w skali światowej, na wszystkich kontynentach, i w ponad 100 krajach. WMH Heating skoncentrowane jest w Szwajcarii. WMH kładzie, w przypadku produktów i usług, ogromny nacisk na najwyższa jakość i zajmuje obecnie wiodącą pozycję na rynku. Założony w 1976 r. przez dr. Reto E. Meier WMH Walter Meier Holding AG z siedzibą w Stäfa (Szwajcaria), obejmuje obecnie ponad 20 przedsiębiorstw na trzech kontynentach i zatrudnia około 1800 pracowników. Obroty w 2005r. osiągnęły poziom 690 mln CHF. Akcje WMH są notowane na giełdzie szwajcarskiej. JET W ŚWIECIE JET jest jednym z pierwszych importerów maszyn i narzędzi produkowanych w Azji. Biura w Taichung, Shanghai und Hangzhou są gwarancją jakości, z której codziennie korzystają nasi klienci. Własne zakłady produkcyjne w miastach Ningbo i Laizhou (Chiny) zabezpieczają ciągłość marki także w przyszłości, bazując na własnym dziale inżynieryjnym oraz globalnym systemie zarządzania produktem. Wszystkie urządzenia JET sprowadzane do Europy są certyfikowane zgodnie z normą CE i spełniają najnowsze, techniczne wymogi norm CE. Podczas produkcji nie stosuje się materiałów szkodliwych dla środowiska przestrzegane są Europejskie Wytyczne (RoHS, WEEE). STRUKTURA KONCERNU WMH Tools WMH Tool Group ( Maszyny do obróbki drewna i metalu, urządzenia podnośnikowe i mocujące, narzędzia ręczne i elektronarzędzia ), Industrial (USA), Retail (USA), Europe (CH), Walter Meier Gruppe (Narzędzia i maszyny do narzędzi ), Maszyny(CH), Narzędzia (CH), Mato (CH), Mato (DE) WMH Air Conditioning Axair Gruppe ( Urządzenia do nawilżania powietrza, komponenty do urządzeń klimatyzacyjnych), urządzenia do nawilżania i chłodzenia adiabatycznego). Charles Hasler (CH) (Komponenty do urządzeń chłodzących) Nordmann (CH) (Urządzenia do nawilżania powietrza) Novasina (CH) (Precyzyjne urządzenia pomiarowe do mierzenia wilgotności powietrza) WMH Heating Vescal (CH) (Komponenty do urządzeń grzewczych), Oertli Service (CH) (Serwis urządzeń grzewczych) 2

3 MODELE STOLIKOWE Cięcie JMS-8 / JMS-10 Pilarka tarczowa... 4 JMS-10S Pilarka tarczowa z możliwością cięcia pod kątem... 4 JSMS-10L Pilarka tarczowa... 5 JMSTT-10 Pilarka z możliwością cięcia pod kątem i pilarka tarczowa.. 5 JTS-8 Pilarka do cięcia precyzyjnego... 6 JTS-10 Pilarka do cięcia precyzyjnego... 6 JSS-16 Wyrzynarka... 7 JWBS-9 Pilarka taśmowa... 7 Struganie JWP-12 Przenośna grubościówka... 8 Frezowanie JRT-1 Stół do frezarki górnowrzecionowej... 8 Wiercenie JDP-8L Wiertarka stolikowa... 9 JDP-10L Wiertarka stolikowa... 9 JDP-8 Stolikowa wiertarka kolumnowa Toczenie JWL-1440L Tokarka model stolikowy Okleiniarka JEB-1 Ręczna okleiniarka wąskich płaszczyzn Cięcie JTS-315S Przenośna pilarka tarczowa JTS-250CS Pilarka tarczowa JTSS-1500 Pilarka formatowa JTSS-3000 Pilarka formatowa JWBS-12 Pilarka taśmowa 300 mm JWBS-14 Pilarka taśmowa 355 mm JWBS-16X Pilarka taśmowa 420 mm JWBS-18DX Pilarka taśmowa 460 mm JWBS-20X Pilarka taśmowa 520 mm VBS-18MW Pilarka taśmowa do drewna i metalu Struganie 54A / 60A Wyrówniarka 150 / 200 mm JPM-13CSX Grubościówka 330 mm JPT-310 / JPT-260 Wyrówniarko-grubościówka Frezowanie JWS-34KX Frezarka dolnowrzecionowa JPF Aparaty posuwu Toczenie JML-1014I / JML-1014VSI Tokarka JWL-1220 Tokarka JWL-1236 Tokarka JWL-1442 / JWL-1642 Tokarka B Tokarka Tokarka do tokarek do drewna JET Szlifowanie JDS-12 Szlifierka tarczowa JSG-96 Szlifierka tarczowa i taśmowa A Szlifierka tarczowa i taśmowa JBOS-5 Szlifierka oscylacyjna JOVS-10 Szlifierka oscylacyjna DDS-225 / DDS-237 Szlifierka dwuwalcowa Plus Szlifierka walcowa Plus Szlifierka walcowa Plus Szlifierka walcowa OES-80CS Oscylacyjna szlifierka do krawędzi EHVS-80 Szlifierka do krawędzi S Oscylacyjna szlifierka do krawędzi Materiały szlifujące do wszystkich typów szlifierek Dłutowanie JBM-5 Dłutarka model stolikowy Dłutarka model stolikowy A / 719AS Dłutarka HD Dłutarka Oprzyrządowanie do dłutarek Technika odciagowa DC-1100CK / DC-1900CK Urządzenie odciągowe z wkładem filtrującym DC-1000 / DC-1300 / DC-1800 Urządzenie odciągowe do urządzeń odciągowych System filtrowania powietrza AFS-500 / AFS-1000B System filtrowania powietrza I METALU Wiercenie JDR-34 / JDR-34F Kolumnowe wiertarki promieniowe JDP-10 / JDP-13 / JDP-15 / JDP-17F Wiertarki kolumnowe JDP-2800VS Bezstopniowa wiertarka kolumnowa Szlifowanie JSSG-10 Ostrzarka do ostrzenia na mokro JBG-150 / JBG-200 Szlifierka dwutarczowa JBG-10A Szlifierka dwutarczowa Podajniki i stoły rolkowe RFC-4513 Teleskopowy podajnik rolkowy MRT-2000 Podajnik rolkowy Koziołek rolkowy Koziołek/stojak rolkowy do dużych obciążeń Urządzenia transportowe SLT-660F Nożycowy stół podnośny PT-2048W Wózek paletowy Premium WILTON Walizki narzędziowe 90-Częściowy zestaw narzędzi do drewna w walizce aluminiowej Częściowy zestaw narzędzi do drewna w walizce aluminiowej Narzędzia Imadło mechaniczne Imadło warsztatowe Zestawy kluczy nasadowych SPIS TREŚCI Nie ponosi się odpowiedzialności za błędy w druku, pomyłki czy błędne przedstawienie produktu. Zastrzega się możliwość wprowadzania zmian technicznych i optycznych. Zdjęcia przedstawiają częściowo urządzenia z oprzyrządowaniem dodatkowym. 3

4 JMS-8 / JMS-10 JMS-10S CIĘCIE JMS-10 JMS-8 JMS-8 / JMS-10 PILARKA TARCZOWA Precyzyjnie wykonane z wysokiej jakości odlewu, stoły pilarki i elementy przestawne Stół wychylny pod kątem 46 na prawo i lewo ze stałymi 17 pozycjami cięcia Regulacja ograniczników końcowych w pozycji 0 i45 zlewejstrony Przedłużenie stołu daje duże oparcie elementu obrabianego (730 mm) Pilarka JMS-8 wyposażona w mocny silnik 1200 W Pilarka JMS-10 wyposażona w mocny silnik 1400 W Zintegrowane blokowanie wrzeciona ułatwia wymianę tarczy tnącej (w modelu JMS-10) Przezroczysta osłona tarczy tnącej z automatycznym mechanizmem powrotu osłony po wykonanym cięciu JSMS-10L w komplecie z systemem mocującym, przedłużeniem stołu, przykładnicą wzdłużną, skalą, workiem odciągowym oraz laserem liniowym z transformatorem W standardzie JMS-8 tarcza tnąca 40 Z HM W standardzie JMS-10 tarcza tnąca 48 Z HM Numer artykułu 230V M M JMS-8 JMS-10 Moc silnika: P W 1400 W Obroty tarczy tnącej /min /min Parametry tarczy tnącej 210 / 16 mm 254 / 30 mm Zakres wychylenia 46 / / 46 Możliwość zaznaczania kątów co 5 oraz kąt 22,5 co 5 oraz kąt22,5 Zakres pochylenia Głębokość cięcia przy 90 /45 maks. 60/25 mm maks. 75/45 mm Długość cięcia przy 90 /45 maks. 120/80 mm maks. 135/90 mm 9,5 kg 17 kg JMS-10S PILARKA TARCZOWA Z MOŻLIWOŚCIĄ CIĘCIA POD KĄTEM Cicho pracujący, indukcyjny silnik o dużej mocy 1600 W redukujący do minimum głośność maszyny Obustronna zmiana położenia stołu pod kątem 45 Najczęściej stosowane kąty cięcia są zaznaczone na maszynie i istnieje możliwość ich łatwego ustawienia i powtórzenia Stoły pilarki oraz wszystkie elementy nastawne są wykonane z odlewu żeliwnego odpornego na odkształcenia, co zapewnia wysoką dokładność cięcia Precyzyjna prowadnica z tulejami kulkowymi gwarantuje wysoką dokładność cięcia do 300 mm szerokości. Pilarka dostarczana jest w komplecie z systemem odciągowym, przykładnicą oraz tarczą (HM) Numer artykułu 230V Moc silnika: P1 Obroty tarczy tnącej Średnica tarczy M JMS-10S 1600W /min 254/30mm Zakres pochylenia 3x45 Prosta powtarzalność cięć pod kątem 0,15,22.5,30,45 Głębokość cięcia przy 90 /45 Szerokość cięcia przy 90 /45 60/60mm 300/210mm 22 kg 4

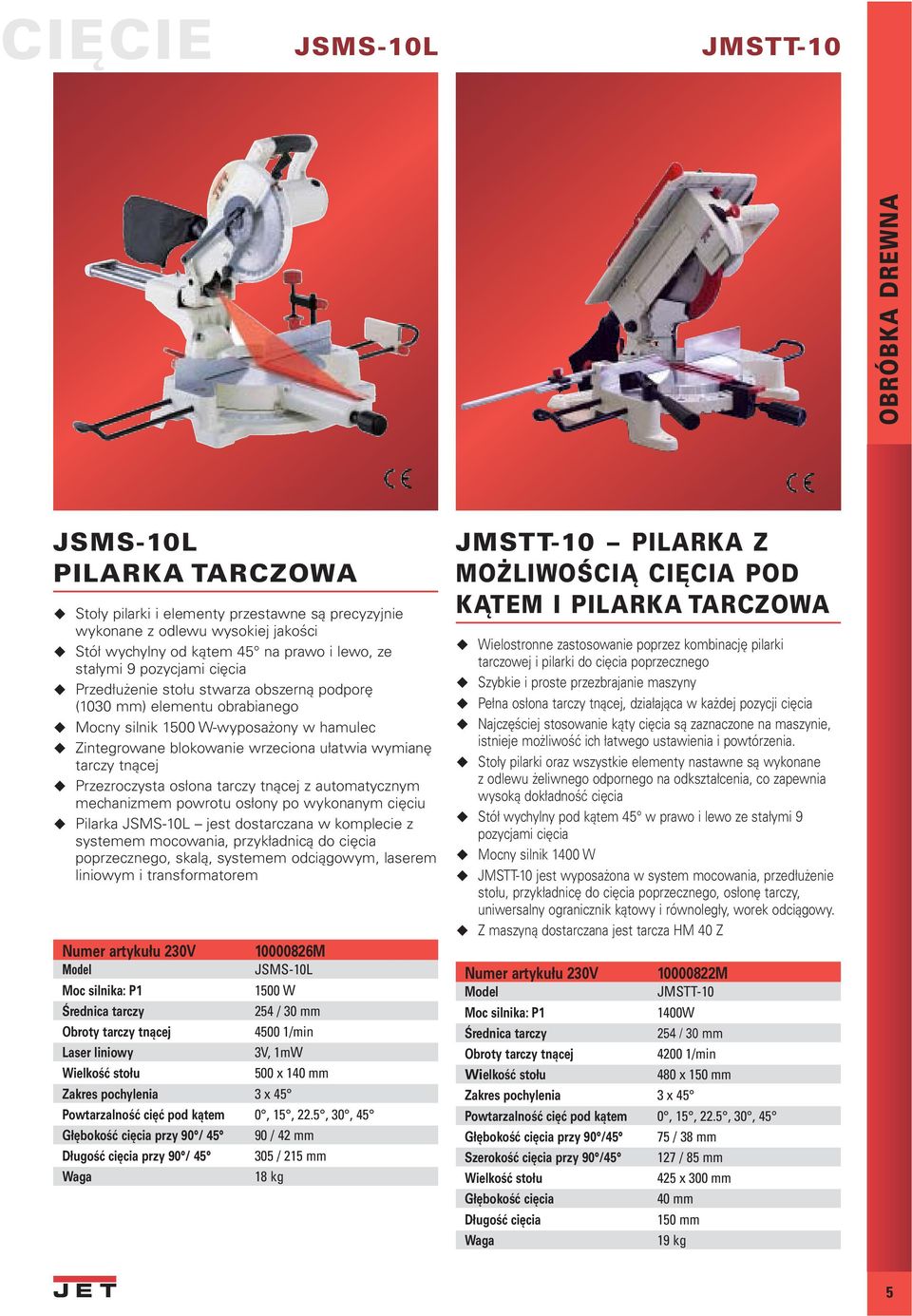

5 CIĘCIE JSMS-10L JMSTT-10 JSMS-10L PILARKA TARCZOWA Stoły pilarki i elementy przestawne są precyzyjnie wykonane z odlewu wysokiej jakości Stół wychylny od kątem 45 na prawo i lewo, ze stałymi 9 pozycjami cięcia Przedłużenie stołu stwarza obszerną podporę (1030 mm) elementu obrabianego Mocny silnik 1500 W-wyposażony w hamulec Zintegrowane blokowanie wrzeciona ułatwia wymianę tarczy tnącej Przezroczysta osłona tarczy tnącej z automatycznym mechanizmem powrotu osłony po wykonanym cięciu Pilarka JSMS-10L jest dostarczana w komplecie z systemem mocowania, przykładnicą do cięcia poprzecznego, skalą, systemem odciągowym, laserem liniowym i transformatorem Numer artykułu 230V M JSMS-10L Moc silnika: P W Średnica tarczy 254 / 30 mm Obroty tarczy tnącej /min Laser liniowy 3V, 1mW Wielkość stołu 500 x 140 mm Zakres pochylenia 3x45 Powtarzalność cięć pod kątem 0, 15, 22.5, 30, 45 Głębokość cięcia przy 90 / 45 90/42mm Długość cięcia przy 90 / / 215 mm 18 kg JMSTT-10 PILARKA Z MOŻLIWOŚCIĄ CIĘCIA POD KĄTEM I PILARKA TARCZOWA Wielostronne zastosowanie poprzez kombinację pilarki tarczowej i pilarki do cięcia poprzecznego Szybkie i proste przezbrajanie maszyny Pełna osłona tarczy tnącej, działająca w każdej pozycji cięcia Najczęściej stosowanie kąty cięcia są zaznaczone na maszynie, istnieje możliwość ich łatwego ustawienia i powtórzenia. Stoły pilarki oraz wszystkie elementy nastawne są wykonane z odlewu żeliwnego odpornego na odkształcenia, co zapewnia wysoką dokładność cięcia Stół wychylny pod kątem 45 w prawo i lewo ze stałymi 9 pozycjami cięcia Mocny silnik 1400 W JMSTT-10 jest wyposażona w system mocowania, przedłużenie stołu, przykładnicę do cięcia poprzecznego, osłonę tarczy, uniwersalny ogranicznik kątowy i równoległy, worek odciągowy. Z maszyną dostarczana jest tarcza HM 40 Z Numer artykułu 230V M JMSTT-10 Moc silnika: P1 1400W Średnica tarczy 254/30mm Obroty tarczy tnącej /min Wielkość stołu 480 x 150 mm Zakres pochylenia 3x45 Powtarzalność cięć pod kątem 0, 15, 22.5, 30, 45 Głębokość cięcia przy 90 /45 75/38mm Szerokość cięcia przy 90 / / 85 mm Wielkość stołu 425 x 300 mm Głębokość cięcia 40 mm Długość cięcia 150 mm 19 kg 5

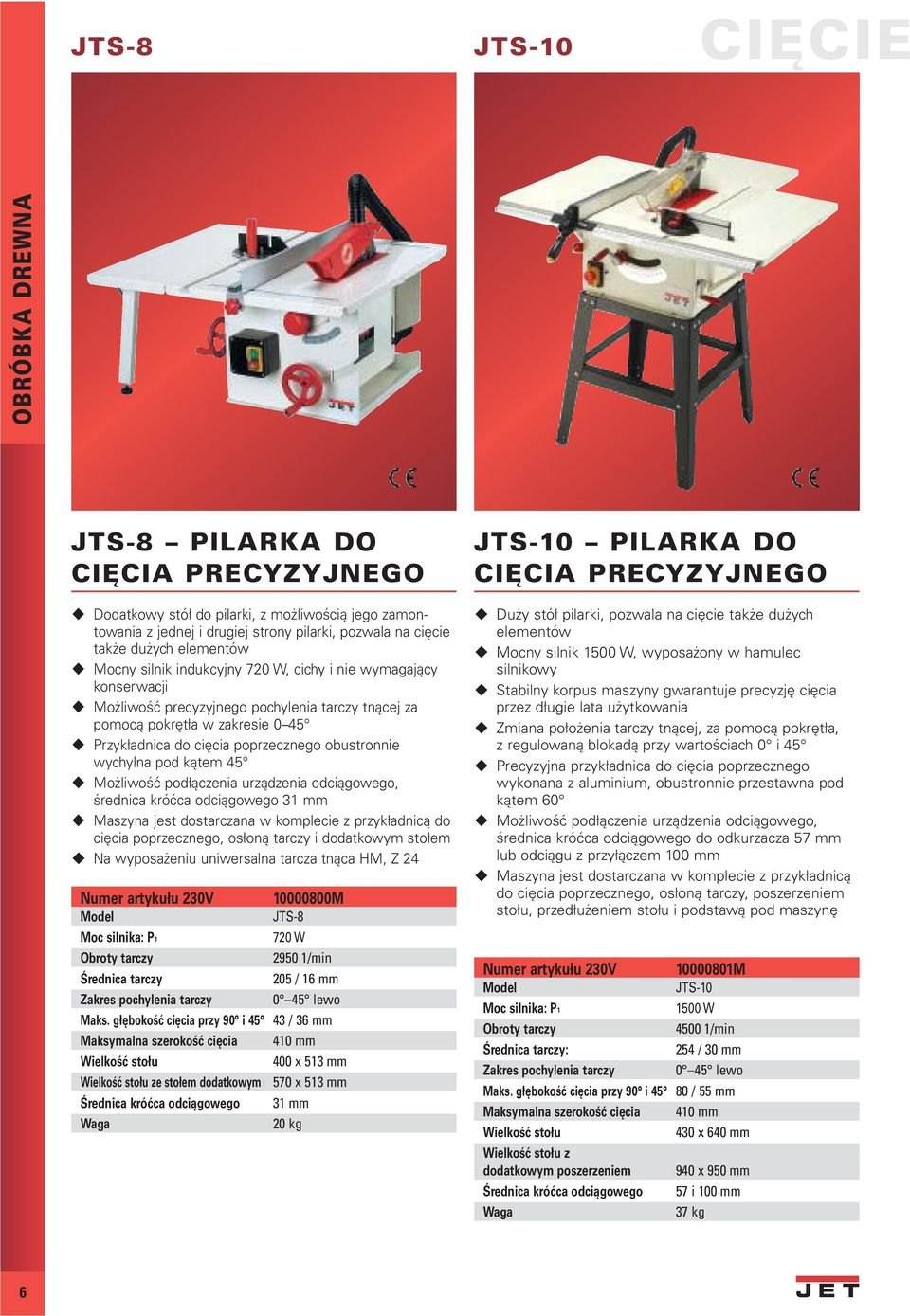

6 JTS-8 JTS-10 CIĘCIE JTS-8 PILARKA DO CIĘCIA PRECYZYJNEGO Dodatkowy stół do pilarki, z możliwością jego zamontowania z jednej i drugiej strony pilarki, pozwala na cięcie także dużych elementów Mocny silnik indukcyjny 720 W, cichy i nie wymagający konserwacji Możliwość precyzyjnego pochylenia tarczy tnącej za pomocą pokrętła w zakresie 0 45 Przykładnica do cięcia poprzecznego obustronnie wychylna pod kątem 45 Możliwość podłączenia urządzenia odciągowego, średnica króćca odciągowego 31 mm Maszyna jest dostarczana w komplecie z przykładnicą do cięcia poprzecznego, osłoną tarczy i dodatkowym stołem Na wyposażeniu uniwersalna tarcza tnąca HM, Z 24 Numer artykułu 230V M JTS-8 Moc silnika: P1 720 W Obroty tarczy /min Średnica tarczy 205 / 16 mm Zakres pochylenia tarczy 0 45 lewo Maks. głębokość cięcia przy 90 i / 36 mm Maksymalna szerokość cięcia 410 mm Wielkość stołu 400x513mm Wielkość stołu ze stołem dodatkowym 570x513mm Średnica króćca odciągowego 31 mm 20 kg JTS-10 PILARKA DO CIĘCIA PRECYZYJNEGO Duży stół pilarki, pozwala na cięcie także dużych elementów Mocny silnik 1500 W, wyposażony w hamulec silnikowy Stabilny korpus maszyny gwarantuje precyzję cięcia przez długie lata użytkowania Zmiana położenia tarczy tnącej, za pomocą pokrętła, z regulowaną blokadą przy wartościach 0 i 45 Precyzyjna przykładnica do cięcia poprzecznego wykonana z aluminium, obustronnie przestawna pod kątem 60 Możliwość podłączenia urządzenia odciągowego, średnica króćca odciągowego do odkurzacza 57 mm lub odciągu z przyłączem 100 mm Maszyna jest dostarczana w komplecie z przykładnicą do cięcia poprzecznego, osłoną tarczy, poszerzeniem stołu, przedłużeniem stołu i podstawą pod maszynę Numer artykułu 230V M JTS-10 Moc silnika: P W Obroty tarczy /min Średnica tarczy: 254 / 30 mm Zakres pochylenia tarczy 0 45 lewo Maks. głębokość cięcia przy 90 i 45 80/55mm Maksymalna szerokość cięcia 410 mm Wielkość stołu 430 x 640 mm Wielkość stołu z dodatkowym poszerzeniem 940 x 950 mm Średnica króćca odciągowego 57 i 100 mm 37 kg 6

7 CIĘCIE JSS-16 JWBS-9 JSS-16 WYRZYNARKA Mocny silnik 90 W zapewnia bezproblemowe cięcie wszelkiego rodzaju materiałów Bezstopniowa regulacja obrotów w zakresie SPM szeroki zakres zastosowania do cięcia różnych materiałów Króciec odciągowy o Ø 35 mm do podłączenia urządzenia odciągowego Duży stolik wyrzynarki z możliwością pochylenia pod kątem 45 Można stosować także brzeszczoty bez trzpienia Docisk obrabianego elementu oraz obszerna, przezroczysta osłona brzeszczotu System szybkiego mocowania brzeszczotu pozwala na szybką wymianę narzędzia Z urządzeniem jest dostarczanych 5 standardowych brzeszczotów JWBS-9 PILARKA TAŚMOWA Ciężka konstrukcja pilarki wykonana z odlewu aluminiowego Ciężki stół maszyny, uchylny pod kątem 45 z regulowanymi punktami krańcowymi Cichy silnik indukcyjny o mocy 350 W 12 V lampa maszynowa z elektronicznym, automatycznym włącznikiem Wyważone koła pilarki z bardzo żywotną nakładką poliuretanową Aluminiowa, precyzyjna przykładnica do cięcia pod kątem, obustronnie uchylna pod kątem 60 Górne i dolne prowadzenie taśmy tnącej gwarantuje długą żywotność taśmy Pilarka dostarczana jest w komplecie z: przykładnicą wzdłużną, przykładnicą do cięcia pod kątem i lampką do maszyny Pilarka standardowo dostarczana z taśmą tnacą 6 mm Numer artykułu 230V M JSS-16 Moc silnika: P1 90 W Skok brzeszczotu 15 mm Ilość skoków / min Wielkość stołu 410 x 254 mm Maksymalna wysokość cięcia 50 mm Długość ramienia 406 mm Zakres wychylenia stołu kg Brzeszczoty do wyrzynarki (komplet 5 szt.) Numer artykułu 230V M JWBS-9 Moc silnika: P1 350 W Głębokość cięcia 80 mm Szerokość cięcia 230 mm Długość taśmy 1510 mm Szerokość taśmy 3 10 mm Średnica kół 240 mm Prędkość taśmy 670m/min Wielkość stołu 300 x 300 mm Zakres odchylenia stołu 0 45 Średnica króćca odciągowego 48 mm 17 kg Taśma tnąca 6 mm Taśma tnąca 10 mm 7

8 STRUGANIE JWP-12 JRT-1 CIĘCIE JWP-12 PRZENOŚNA GRUBOŚCIÓWKA Mocny silnik 1800 W Włącznik w osłonce antypyłowej i zabezpieczenie napięcia zerowego W standardzie zabezpieczenie przeciążeniowe Możliwość ustawiania grubości zbieranej warstwy / grubości strugania Składane stoły na wejściu i wyjściu grubościówki ułatwiające pracę Króciec odciągowy Ø 100 mm do podłączenia urządzenia odciągowego W standardzie komplet no y zapasowych (2 szt.) Numer artykułu 230V M JWP-12 Moc silnika: P W Maksymalna szerokość przelotowa 318 mm Maksymalna wysokość przelotowa 153 mm Prędkość posuwu 7m/min Obroty wału grubościówki /min Maksymalna grubość strugania 0 2,5 mm 30 kg JRT-1 STÓŁ DO FREZARKI GÓRNOWRZECIONOWEJ Stół zmieni Waszą frezarkę górnowrzecionową we frezarkę stacjonarną Dopuszczalna, maksymalna moc silnika montowanej frezarki P1= 1600 W Włącznik magnetyczny z wyzwalaczem niskonapięciowym zapewnia bezpieczeństwo pracy Przedłużenie stołu stwarza obszerną podporę (1030 mm) obrabianego elementu Stół JRT-1 jest dostarczany wraz z wkładem stołu, przykładnicą kątową, przykładnicą frezującą i przezroczystą osłoną freza Numer artykułu 230V Włącznik magnetyczny Wielkość stołu Wielkość stołu z poszerzeniem Ogranicznik frezujący Średnica króćca odciągowego Maksymalna średnica narzędzia Wymiary dł.x szer. x wys M JRT-1 230V, 50 60Hz, maks. 1600W (P1) 610 x 360 mm 1030 x 360 mm x 75 mm 100/57 mm 50 mm 1030 x 360 x 410 mm 10 kg Zapasowe noże do grubościówki (2 szt) Otwarta podstawa pod maszynę 8

9 CIĘCIE JDP-8L JDP-10L JDP-8L WIERTARKA STOLIKOWA Precyzyjnie wykonany żeliwny stół i podstawa wiertarki Uchwyt wiertarski 13 mm wykonany ze stali Wysokowydajny silnik indukcyjny o mocy 350 W Wyprofilowany, zębaty pasek klinowy zapewnia cichą, bezwibracyjną pracę Osłona paska na zawiasach proste otwieranie Precyzyjne ustawienie ogranicznika głębokości wiercenia Wiertarka dostarczana jest z uchwytem wiertarskim 13 mm, osłoną uchwytu i imadłem maszynowym 60 x 60 mm Numer artykułu 230V M JDP-8L Moc silnika: P W Obroty wrzeciona: 5 550, 850, 1200, 1650, /min Uchwyt wrzeciona: B16 Skok tuleji: 50 mm Zakres uchwytu wiertarskiego 13 mm Długość ramienia 104 mm Maks. odległość wrzeciona do stołu 200 mm Odległość wrzeciona do podstawy 280 mm Wielkość stołu 160 x 160 mm Wychylenie stołu +/-45 Wymiary dł.x szer. x wys. 430 x 225 x 580 mm 19 kg JDP-10L WIERTARKA STOLIKOWA Precyzyjnie wykonany żeliwny stół i podstawa wiertarki Uchwyt wiertarski 16 mm wykonany ze stali Wysokowydajny silnik indukcyjny o mocy 450 W Wyprofilowany zębaty pasek klinowy zapewnia cichą, bezwibracyjną pracę Osłona paska na zawiasach proste otwieranie Wygodne ustawianie wysokości stołu poprzez listwę zębatą Wiertarka dostarczana jest z uchwytem wiertarskim 16mm, osłoną uchwytu i imadłem maszynowym 75x75mm Numer artykułu 230V M JDP-10L Moc silnika: P1 450W Obroty wrzeciona: /min Uchwyt wrzeciona MK2 / B16 Skok tuleji 60 mm Zakres uchwytu wiertarskiego 16 mm Długość ramienia 126 mm Maks. odległość wrzeciona do 400 mm Odległość wrzeciona do podstawy 520 mm Wielkość stołu 200 x 195 mm Wychylenie stołu ±45 Wymiary dł.x szer. x wys. 530 x 300 x 820 mm 38 kg 9

10 WIERCENIE JDP-8 JWL-1440L TOCZENIE JDP-8 STOLIKOWA WIERTARKA KOLUMNOWA Precyzyjnie wykonany z odlewu żeliwny stół wraz z zestawem poszerzającym Uchwyt wiertarski 13 mm Cichy silnik indukcyjny o mocy 350 W 12 V lampka halogenowa zaczyna oświetlać automatycznie przestrzeń roboczą po włączeniu wiertarki Osłona paska na zawiasach umożliwiających proste otwieranie Płyta podstawy wykonana z odlewu, posiada zintegrowany schowek na narzędzia Precyzyjne ustawianie głębokości wiercenia Maszyna jest dostarczana wraz z lampą, osłoną uchwytu wiertarskiego i schowkiem na narzędzia Standardowo z wiertarką jest dostarczany uchwyt wiertarski 13 mm wraz z kluczem Na wyposa eniu imadło do wiertarek 60 x 60 mm Numer artykułu 230V Moc silnika: P1 Prędkości wrzeciona: 5 Mocowanie wrzeciona Skok tulejki wrzeciona Zakres uchwytu wiertarskiego Długość ramienia Wielkość stołu wraz z poszerzeniami bocznymi M JDP W 550, 850, 1200, 1650, /min B16 50 mm 13 mm 100 mm Zakres wychylenia stołu ± x 160 mm 22 kg JWL-1440L TOKARKA MODEL STOLIKOWY Średnica toczenia powyżej łoża 350 mm pozwala także na toczenie dużych misek Duży rozstaw kłów 1000 mm Silnik indukcyjny o mocy 350 W 4 obrotowe prędkości od 800 do 2500 obr/min gwarantują uzyskanie optymalnych efektów toczenia Osłona paska na zawiasach pozwala na szybką i prostą zmianę obrotów tokarki Dźwignia szybkiego mocowania pozwala na szybkie i proste zamocowanie podpory noża tokarskiego i konika Tokarka jest wyposażona w podporę noża tokarskiego 300 mm, tarczę mocującą 145 mm, zabierak czołowy i kieł centrujący Numer artykułu 230V Średnica toczenia nad łożem Rozstaw kłów Moc silnika: P1 Prędkości wrzeciona: 4 Nosek wrzeciona Wymiary dł.x szer. x wys M JWL-1440L 350 mm 1000 mm 350W S2 30 min 800, 1180, 1700, /min 1" x 8 TPI 1450 x 290 x 340 mm 30 kg Adapter 1" x 8 TPI / M33 x 3,5 10

11 OKLEINIARKA JEB-1 Przyrząd do obcinania nadmiaru okleiny JEB-1 RĘCZNA OKLEINIARKA WĄSKICH PŁASZCZYZN Okleiniarka jest prostym w obsłudze urządzeniem do okleinowania elementów cienką okleiną z fornirów naturalnych oraz okleiną poliestrową Dmuchawa gorącego powietrza o mocy 2000 W ma możliwość regulacji temperatury w zakresie od 100 do 200 C Duży stolik pozwala na stosowanie materiału w roli Na wyposażeniu okleiniarki jest przyrząd do obcinania nadmiaru okleiny góra-dół Numer artykułu 230V M JEB-1 Moc silnika: P W Wysokość przykładnicy 55 mm Maks. grubość okleiny 50 mm Maks. grubość okleiny 1,5 mm Wielkość stołu 680 x 192 mm Temperatura robocza 100 do 200 Wymiary dł. x szer. x wys. 680 x 667 x 238 mm 12 kg JEB noże zapasowe do przyrządu do obcinania nadmiaru okleiny 11

12 JTS-315S CIĘCIE Eloksydowane, aluminiowe wkłady w stole pilarki Przykładnica równoległa Montaż stołów odbywa się za pomocą mocowań bagnetowych, co umożliwia szybki montaż i demontaż stołów pilarki Łożyskowany, przesuwny stół pilarki z ogranicznikiem do cięcia poprzecznego Kółka jezdne umożliwiją szybką zmianę miejsca pracy maszyny JTS-315S BUDOWLANA PILARKA TARCZOWA Składane nogi i montowanie stołów za pomocą mocowań bagnetowych, pozwalają na bardzo szybkie uruchomienie maszyny Wykonanie stołu z ocynkowanej stali gwarantuje, że maszyna nie jest narażona na korozję i i eliminuje ewentualną groźbę wycierania się stołów Wygodne w obsłudze pochylanie tarczy piły do kąta 47 poprzez pokrętło, możliwość ustalenia pozycji Stop dla kąta 0 Mocny, wydajny silnik z hamulcem silnikowym, sprawdzający się także przy pracy ciągłej Króciec odciągowy o średnicy 100 mm do podłączenia do zewnętrznego odciągu, zapewnia optymalne warunki pracy Na wyposażeniu maszyny jest tarcza HM 36 Z Przesuwny stół o przekroju 600 mm i prawostronne poszerzenie stołu pozwalają również na cięcie dużych formatów Kółka jezdne umożliwiają zmianę pozycji pracy maszyny przez jedną osobę Eloksydowane, aluminowe wkłady w stole pilarki Przykładnica wzdłużna z blokowaniem na mimośrodzie Zamykany włącznik główny chroni przed niepożądanym uruchomieniem maszyny przez osoby do tego nieuprawnione Wyposażenie podstawowe Tarcza HM Z36 Przedłużenie stołu z tyłu maszyny 550 x 800 mm Stół przesuwny Górny króciec odciągowy Kółka jezdne Narzędzia do obsługi maszyny Instrukcja obsługi Numer artykułu 230V Numer artykułu 400V SM ST JTS-315S Wielkość stołu 550 x 800 (1600) mm Maksymalna głębokość cięcia przy 90 /45 90/60mm Śr. zewnętrzna i wewnętrzna tarczy 315 / 30 mm Obroty tarczy tnącej /min Moc rzeczywista silnika 230 V 2,2 KM / S1 100% Moc znamionowa silnika 230 V 3,0 KM / S6 40% Moc rzeczywista silnika 400 V 2,8 KM / S1 100% Moc znamionowa silnika 400 V 4,2 KM / S6 40% Średnica króćca odciągowego 0 47 Szerokość cięcia Szerokość cięcia Maksymalna długość cięcia 100 mm 310 (860) mm 600 mm 50 kg Precyzyjny wózek przesuwny 250 x 230 mm Prawostronne poszerzenie stołu 550 x 800 mm HM-Tarcza tnąca Ø 315/30-Z48 12

13 CIĘCIE JTS-250CS Mocny, wytrzymały stół wykonany z odlewu, z precyzyjnym prowadzeniem liniowym Argumenty za lewostronnym pochylaniem tarczy piły: Krawędzie wolne od wyrwań, bo cięcie odbywa się z góry. Bezkolizyjne cięcie z wykorzystaniem przykładnicy. Eliminuje groźbę zakleszczania się elementu przy cięciu przy przykładnicy wzdłużnej JTS-250CS PILARKA TARCZOWA Nowa pilarka tarczowa JET jest doskoną maszyną, mającą szersze zastosowanie i posiadającą dobrą proporcję ceny i wydajności. Precyzyjne i odporne na wycieranie stoły pilarki wykonano z odlewu żeliwnego Pochylana w lewą stronę tarcza piły zapewnia większe bezpieczeństwo pracy przy cięciu wzdłużnym oraz redukuje niebezpieczeństwo odrzutu elementu przy cięciu poprzecznym Nowy model przykładnicy wzdłużnej ze zintegrowaną precyzyjną regulacją położenia i lupą na podziałce w sposób widoczny zwiększa precyzję cięcia i komfort obsługi Stabilny korpus maszyny oraz nie do pobicia w swojej klasie ciężar własny maszyny, gwarantuje bezpieczeństwo i pracę wolną od wibracji Wypalana proszkowo, wysokiej jakości powłoka maszyn JET sprawia, że urządzenia po latach użytkowania ciągle zachowują dobry wygląd Wyposażenie podstawowe Przedłużenie stołu 435 x 500 mm Tarcza piły HM Z 40 Wąż do podłączenia z końcówką w kształcie Y Numer artykułu 230V Numer artykułu 400V KM KT JTS-250CS Stół maszyny wykonany z odlewu żeliwnego 705 x 685 mm Średnica tarczy tnącej 250 mm Średnica wewnętrzna tarczy 30 mm Maks. wysokość cięcia przy mm Zakres pochylenia tarczy lewo Szerokość cięcia 790 mm Obroty tarczy piły /min Średnica króćca odciągowego 100 mm Wózek przesuwny pilarki wykonany z odlewu 355 x 685 mm Wózek przesuwny: maks. szerokość cięcia od tarczy piły 725 mm Moc rzeczywista silnika 230 V 1,75 KM / S1100% Moc znamionowa silnika 230 V 3,1 KM / S6 40% Moc rzeczywista silnika 400 V 3KM/S1 100% Moc znamionowa silnika 400 V 5,7KM/S6 40% 190 kg Podstawa jedzna do 250 kg Podstawa jezdna do 500 kg HM-Tarcza tnąca Ø 250 Z40 13

14 JTSS-1500 CIĘCIE Precyzyjny wózek przesuwny Agregat podcinający jako wyposażenie podstawowe JTSS-1500 PILARKA FORMATOWA Ze względu na swoją wielkość idealna pilarka dla wszystkich zakładów Cięcie bez wyrwań dzięki dostarczanemu seryjnie agregatowi podcinającemu Przesuwny stół pilarki odporny na wycieranie, wykonany z eloksydowanego, ciągnionego odlewu aluminiowego Ciężki: żeliwny stół maszyny. Maszyna seryjnie dostarczana z przedłużeniem i poszerzeniem stołu podstawowego Ciężki, wykonany z odlewu agregat tnący pilarki; łatwa obsługa dzięki zastosowaniu dużych pokręteł do regulacji Precyzyjna przykładnica do cięcia pod kątem, z możliwością wyboru kąta: 45 /90 /+45 Precyzyjna przykładnica do cięcia wzdłużnego ze zintegrowaną precyzyjną regulacją Wyposażenie podstawowe Tarcza piły HM-Ø 315/30 mm, Z48 Tarcza podcinacza HM-Ø 80/20 mm, Z20 Przedłużenie stołu 800 x 550 mm Prawostronne poszerzenie stołu 830 x 400 mm Zdejmowany stolik boczny 50 x 500 mm Przykładnica wzdłużna (1020 mm) Regulowana przykładnica do cięcia pod kątem Docisk obrabianego elementu Numer artykułu 230V Numer artykułu 400V Wymiary stołu Wymiary wózka Skok stołu przesuwnego Maks. długość cięcia Maks. Ø tarczy piły Maks. wysokość cięcia 90 /45 Obroty tarczy piły M T JTSS x 550 mm 1500 x 350 mm 1750 mm 1650 mm 315 mm 102 / 81 mm /min Zakres wychylenia 90 /45 Maks. szerokość cięcia Średnica piły podcinacza Obroty podcinacza Średnica króćca odciągowego 850 (1270) mm 80/20mm /min 100 mm Moc rzeczywista silnika 230 V 3KM/S1 100% Moc znamionowa silnika 230 V 5KM/S6 40% Moc rzeczywista silnika 400 V 4KM/S1 100% Moc znamionowa silnika 400 V 6,5 KM / S6 40% 403 kg Prawostronne poszerzenie stołu 830 x 950 mm, pozwala uzyskać maksymalną szerokość cięcia 1270 mm Stół o wymiarach 650 x 850 mm, na wysięgniku, z ramieniem teleskopowym i wyciąganą przykładnicą wzdłużną 2500 mm 14

15 CIĘCIE JTSS-3000 JTSS-3000 PILARKA FORMATOWA Uniwersalna pilarka formatowa-długi skok przesuwnego wózka Precyzyjnie obrobiony, wykonany z odlewu stół żeliwny. Obszerne poszerzenie i przedłużenie stołu Stół na wysięgniku wraz z ramieniem teleskopowym i wyciąganą przykładnicą do przycinania płyt na długość do obróbki dużych elementów Przykładnica do przycinania na długość uchylna pod kątem +/ 45 z precyzyjnie ustawianymi ogranicznikami kąta 90 Przykładnica równoległa z precyzyjną regulacją jej położenia poprzez okrągły drążek oraz blokowaniem na mimośrodzie Sprawdzony system prowadzenia wózka gwarantuje wysoką jakość i czystość cięcia Wysokiej jakości powłoka pokrywająca korpus maszyny (wypalanie proszkowe) maszyna po latach użytkowania ciągle wygląda jak nowa Bezpieczeństwo pracy i dobra relacja cena- osiągana wydajność - efektem przemyślanej technologii JET Wyposażenie podstawowe HM-Tarcza piły Ø 315/30 mm, Z48 HM-Tarcza podcinająca Ø 80/20 mm, Z20 Przedłużenie stołu 800 x 550 mm Prawostronne poszerzenie stołu 830 x 950 mm Stół na wysięgniku (1150 x 650 mm) z ramieniem teleskopowym Wyciągana przykładnica do cięcia na długość (3200 mm) Docisk ciętego elementu Numer artykułu 230V T JTSS-3000 Wielkość stołu 840 x 550 mm Wielkość wózka 3000 x 350 mm Skok wózka przesuwnego 3000 mm Maks. długość cięcia 3150 mm Maks. średnica tarczy 315 mm Maks. wysokość cięcia 90 / / 81 mm Obroty tarczy piły /min Zakres wychylenia 90 / 45 Maks. szerokość cięcia 1270 mm Śr. tarczy podcinającej 80/20mm Obroty tarczy podcinacza /min Śr. króćca odciągowego 100 mm Moc rzeczywista silnika 5,5 KM / S1 100% Moc znamionowa silnika 8,5 KM / S6 40% 570 kg Wyświetlacz cyfrowy przykładnicy równoległej (JTS-1500 i JTS-3000) Zdejmowany stolik dodatkowy 500 x 500 mm Przykładnica wzdłużna 1020 mm z ogranicznikiem kątowym i dociskiem 15

16 JWBS-12 CIĘCIE Zgodnie z normą CE maszyna jest wyposażona w wyłącznik krańcowy Obudowa maszyny wykonana z odlewu zapewnia maksymalną odporność na odkształcenia Stół pilarki wykonany z odlewu eliwnego JWBS-12 PILARKA TAŚMOWA 300 mm Solidna, ciężka, wykonana z odlewu żeliwnego konstrukcja maszyny (68 kg) zapewnia maksymalną odporność maszyny na skręcenia i gwarantuje bezwibracyjną pracę Wysokowydajny, mocny silnik pilarki, chłodzony powietrzem, zapewnia optymalną jakość cięcia, również przy pracy ciągłej Duży, żeliwny stół pilarki o wymiarach 355x355 mm z rowkiem w kształcie litery T, do zamocowania przykładnicy do cięcia pod kątem Głębokość cięcia:155 mm poniżej prowadzenia taśmy przy szerokości cięcia 300 mm Szczotka na dolnym kole prowadzącym taśmę gwarantuje czystą, wolną od pyłów i wiórów gumową powierzchnię stykową i podwyższa przez to żywotność taśmy Wyposażenie podstawowe Taśma o szerokości 6 mm Przykładnica równoległa Króciec odciągowy o śr. 100 mm Otwarta, stolikowa podstawa pod maszynę Numer artykułu 230V M JWBS-12 Wysokość cięcia 155 mm Szerokość cięcia 300 mm Min./Maks. szerokość taśmy 3/13mm Długość taśmy 2085 mm Wymiary stołu 355 x 355 mm Zmiana położenia stołu 10 / 0 / 45 Średnica kół 310 mm Szybkość cięcia 840 m / min Moc rzeczywista silnika 0,5 KM / S1 100% Moc znamionowa silnika 0,9 KM / S6 40% 68 kg Podstawa jezdna pod maszynę do 250 kg Ogranicznik do cięć pod kątem ±60 Q Q Q Taśma 2085 x 3 x 0,5 mm / 10 Tpi Taśma 2085 x 6 x 0,5 mm / 6 Tpi Taśma 2085 x 10 x 0,5 mm / 6 Tpi 16

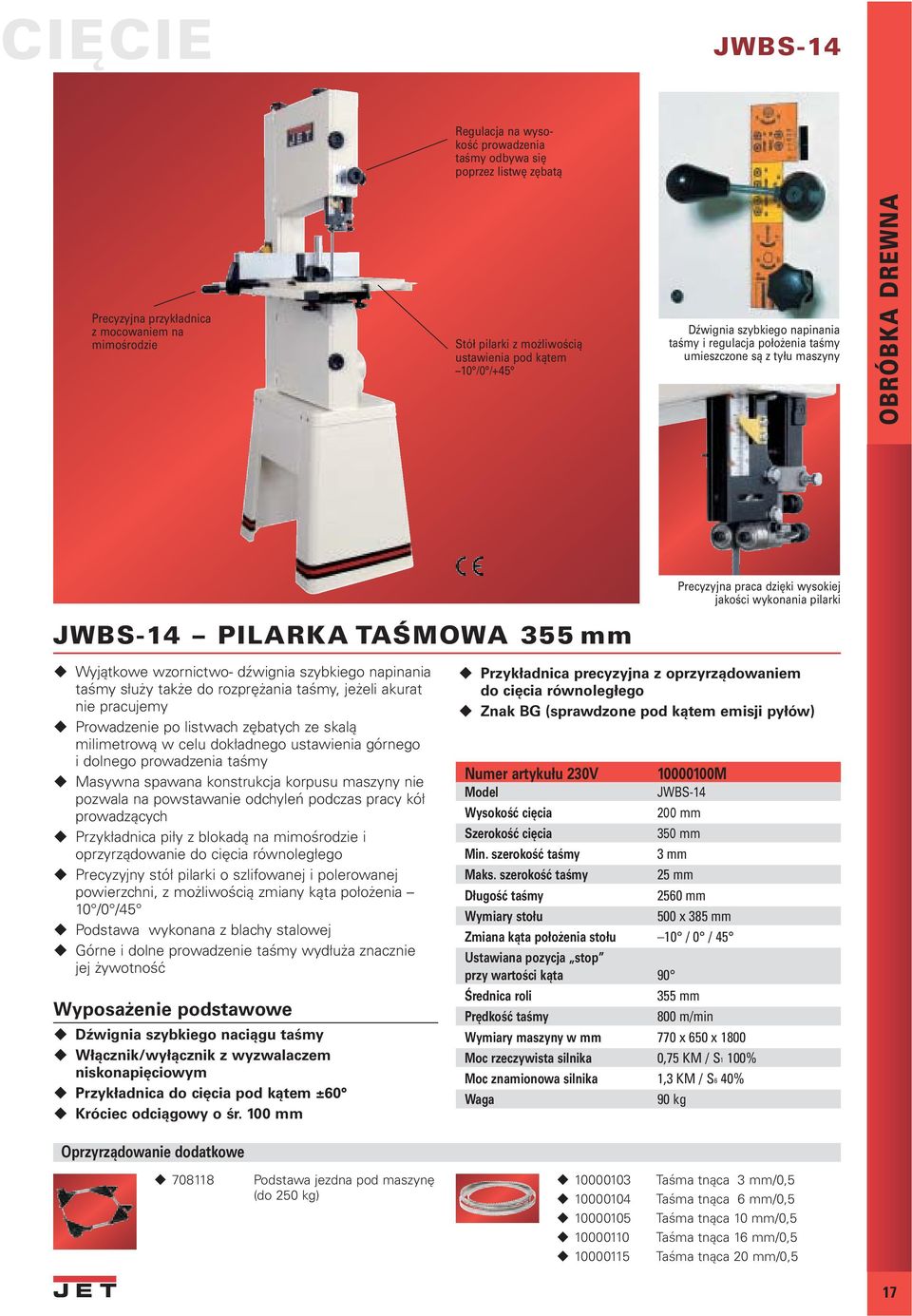

17 CIĘCIE JWBS-14 Regulacja na wysokość prowadzenia taśmy odbywa się poprzez listwę zębatą Precyzyjna przykładnica z mocowaniem na mimośrodzie Stół pilarki z możliwością ustawienia pod kątem 10 /0 /+45 Dźwignia szybkiego napinania taśmy i regulacja położenia taśmy umieszczone są z tyłu maszyny JWBS-14 PILARKA TAŚMOWA 355 mm Precyzyjna praca dzięki wysokiej jakości wykonania pilarki Wyjątkowe wzornictwo- dźwignia szybkiego napinania taśmy służy także do rozprężania taśmy, jeżeli akurat nie pracujemy Prowadzenie po listwach zębatych ze skalą milimetrową w celu dokładnego ustawienia górnego i dolnego prowadzenia taśmy Masywna spawana konstrukcja korpusu maszyny nie pozwala na powstawanie odchyleń podczas pracy kół prowadzących Przykładnica piły z blokadą na mimośrodzie i oprzyrządowanie do cięcia równoległego Precyzyjny stół pilarki o szlifowanej i polerowanej powierzchni, z możliwością zmiany kąta położenia 10 /0 /45 Podstawa wykonana z blachy stalowej Górne i dolne prowadzenie taśmy wydłuża znacznie jej żywotność Wyposażenie podstawowe Dźwignia szybkiego naciągu taśmy Włącznik/wyłącznik z wyzwalaczem niskonapięciowym Przykładnica do cięcia pod kątem ±60 Króciec odciągowy o śr. 100 mm Przykładnica precyzyjna z oprzyrządowaniem do cięcia równoległego Znak BG (sprawdzone pod kątem emisji pyłów) Numer artykułu 230V Wysokość cięcia M JWBS mm Szerokość cięcia 350 mm Min. szerokość taśmy 3mm Maks. szerokość taśmy 25 mm Długość taśmy 2560 mm Wymiary stołu 500 x 385 mm Zmiana kąta położenia stołu 10 /0 /45 Ustawiana pozycja stop przy wartości kąta 90 Średnica roli 355 mm Prędkość taśmy 800 m/min Wymiary maszyny w mm 770 x 650 x 1800 Moc rzeczywista silnika 0,75 KM / S1 100% Moc znamionowa silnika 1,3 KM / S6 40% 90 kg Podstawa jezdna pod maszynę (do 250 kg) Taśma tnąca 3 mm/0,5 Taśma tnąca 6 mm/0,5 Taśma tnąca 10 mm/0,5 Taśma tnąca 16 mm/0,5 Taśma tnąca 20 mm/0,5 17

18 JWBS-16X / JWBS-18DX / JWBS-20X CIĘCIE JWBS-16X JWBS-18DX JWBS-20X JWBS-16X / JWBS-18DX / JWBS-20X PILARKA TAŚMOWA 420mm / 460mm / 520mm Wyjątkowo odporna na odkształcenia rama maszyny umożliwia optymalny naciąg taśmy Duża przykładnica do precyzyjnych cięć specjalnych blokowana za pomocą mimośrodów Bardzo duży stół pilarki wykonany z odlewu żeliwnego; możliwość obustronnego wychylania, poprzez bardzo masywne półksiężycowe segmenty Wyważone koła wykonane z odlewu żeliwnego pokryte wypukłą powłoką poliuretanową o bardzo dużej żywotności Dokładne i bardzo proste ustawianie wysokości cięcia jak również górnej rolki prowadzącej poprzez ręczne pokrętła i prowadnice zębate Każda pilarka wyposażona jest we wbudowaną skalę do dokładnego odczytu wysokości cięcia Napinanie taśmy za pomocą dużego, żeliwnego pokrętła, łatwy odczyt wartości naciągu taśmy Okienko kontrolne pozwala na łatwe ustawianie biegu taśmy Wyposażenie podstawowe Włącznik z zabezpieczeniem przeciążeniowym Przestawna przykładnica do cięć pod kątem ±60 Króciec odciągowy o śr. 100 mm Precyzyjna przykładnica do cięć wzdłużnych Taśma piły o szerokości 20 mm i skoku zęba 7 mm Precyzyjne górne i dolne prowadzenie taśmy Pilarka spełnia normy CE Taśmy tnące do JWBS-16X ( grubość taśmy: 0,7 mm ) mm mm mm mm mm mm mm Taśmy tnące do JWBS-118DX (grubość taśmy: 0,7 mm ) mm mm mm mm mm mm mm Taśmy tnące do JWBS-20X ( grubość taśmy: 0,7 mm ) mm mm mm mm mm Podstawa jezdna pod maszynę do 250 kg 18

19 CIĘCIE JWBS-16X / JWBS-18DX / JWBS-20X Łatwe i dokładne ustawianie wysokości cięcia poprzez duże pokrętła Precyzyjnie wyważone koła ramieniowe z wypukłą, wytrzymałą nakładką z PU. Dwa wskaźniki napięcia taśmy tnącej z przodu i tyłu maszyny ( JWBS-18DX ) Duże pokrętło do napinania taśmy i precyzyjny wskaźnik naprężenia Górne i dolne precyzyjne prowadzenie taśmy tnącej Nr artykułu 230V XM DXM XM Nr artykułu 400V XT DXT XT JWBS-16X JWBS-18DX JWBS-20X Wysokość cięcia 250 mm 300 mm 300 mm Szerokość cięcia 405 mm 460 mm 508 mm Minimalna grubość taśmy 3mm 3mm 6mm Maksymalna grubość taśmy 25 mm 30 mm 30 mm Długość taśmy 3125 mm 3480 mm 3820 mm Wielkość stołu 430 x 430 mm 485 x 485 mm 530 x 530 mm Zmiana położenia stołu 45 do do do -10 Funkcja stop przy wartości kąta Wysokość robocza 890 mm 950 mm 930 mm Średnica roli 420 mm 470 mm 520 mm Prędkość taśmy tnącej 900 m/min 900 m/min 1000 m/min Wymiary pilarki 800 x 950 x x 1000 x x 1100 x 197 Moc rzeczywista silnika 230 V 1,5 KM / S1 100% 2 KM / S1 100% 2 KM / S1 100% Moc znamionowa silnika 230 V 2,6 KM / S6 40% 3,5 KM / S6 40% 3,5 KM / S6 40% Moc rzeczywista silnika 400 V 2KM/ S1 100% 3 KM / S1 100% 3 KM / S1 100% Moc znamionowa silnika 400 V 3,8 KM / S6 40% 5,7 KM / S6 40% 5,7 KM / S6 40% 130 kg 165 kg 230 kg 19

20 VBS-18MW CIĘCIE Regulowane, na 5 łożyskach wałeczkowych, prowadzenie taśmy tnącej 2-stopniowa przekładania zmianowa VBS-18MW PILARKA TAŚMOWA DO DREWNA I METALU 2-stopniowa przekładnia zmianowa umożliwia dobór idealnej prędkości cięcia dla drewna i metalu Pojemniki do zbierania wiórów umożliwiają odrębne gromadzenie wiórów powstających przy cięciu metalu Regulowane, na 5 łożyskach wałeczkowych, prowadzenie taśmy tnącej Precyzyjne i proste ustawianie wysokości cięcia przez prowadzenie na listwie zębatej Skala do odczytywania wysokości cięcia Prosta wymiana taśmy tnącej Okienko ułatwiające ustawienie biegu taśmy tnącej Precyzyjna przykładnica z blokadą na mimośrodzie i oprzyrządowanie do cięć równoległych Żeliwny stół, obustronnie wychylny Wyważone koła wykonane z odlewu z wyobloną, wytrzymałą na zużycie, nakładką z poliuretanu Wyposażenie podstawowe Włącznik/wyłącznik z wyzwalaczem niskonapięciowym Regulowana przykładnica do cięć pod kątem ±60 Precyzyjna przykładnica wzdłużna Taśma tnąca do drewna i metalu 20 mm, 8TPI skok zęba Dwa pojemniki na wióry Króciec odciągowy 100 mm Maszyna sprawdzona przez instytut BG Podstawa jezdna do wagi 250 kg Taśmy tnące do drewna (grubość taśmy 0,7 mm) mm mm mm mm Numer artykułu 230V BG-holzstaubgeprüft Numer artykułu 400V Wysokość cięcia Szerokość cięcia Min. obroty tarczy Max. obroty tarczy Długość taśmy tnącej mm 25 mm 30 mm M T VBS-18MW 300 mm 460 mm 3mm 30 mm 3480 mm Wielkość stołu 485 x 485 mm Zakres pochylenia stołu 45 do -10 Pozycja "stop" dla wartości kąta 90 Wysokość stołu roboczego 950 mm Średnica kół Prędkości taśmy dla drewna Prędkości taśmy dla metalu Wymiary ( dł. x szer. x wys.) 470 mm 250 / 450 / 820 m/min 20/40/70m/min 970 x 1070 x 1900 mm Moc rzeczywista silnika 230 V 1,75 KM / S1 100% Moc znamionowa silnika 230 V 3KM/S6 40% Moc rzeczywista silnika 400 V 2KM/S1 100% Moc znamionowa silnika 400 V 3,8KM / S6 40% 210 kg Taśma tnąca do drewna i metalu (20 x 0,8 x 3480 mm) TPI 20

21 STRUGANIE 54A / 60A Przykładnica wyrówniarki wykonana z odlewu Stoły wykonane z odlewu Duża dźwignia do ustawiania grubości strugania Przykładnica do wyrównywania z możliwością ustawienia pod kątem ±45 większe bezpieczeństwo pracy podczas wykonywania fazy 60A 54A / 60A WYRÓWNIARKA 150 / 200 mm 54A Prosta w obsłudze przykładnica wyrówniarki Obszerne, długie stoły wyrówniarki 1700/1820 mm wykonane z odlewu; powierzchnia stołów jest szlifowana i polerowana Długa na 960 mm przykładnica wyrówniarki, także wykonana z odlewu Większe bezpieczeństwo pracy dzięki możliwości obustronnego nastawiania kąta przykładnicy wyrównującej Ustalenie pozycji Stop dla wartości kątów ±45 oraz 90 umożliwia dokładniejszą obróbkę Nowy model dźwigni ustawiania grubości zbieranej warstwy na stole podawczym wyrówniarki Maksymalna grubość zbieranej warstwy 8 mm Głowica trzynożowa z nożami HSS, z precyzyjną regulacją ustawienia noży, gwarantuje czystą i gładką powierzchnię obrobionego elementu Wyposażenie podstawowe Komplet 3 noży HSS do wyrówniarki Króciec odciągowy Ø 100 mm Włącznik/wyłącznik z wyzwalaczem niedomiarowo-napięciowym Precyzyjna przykładnica wyrówniarki Regulowana osłona wału nożowego 2 popychacze Posiada znak BG (sprawdzone pod względem emisji pyłów) Numer artykułu 230V M M Numer artykułu 400V T 54A 60A Szerokość strugania 150 mm 200 mm Obroty głowicy strugającej /min /min Średnica głowicy strugającej 63 mm 78 mm Ilość noży na głowicy 3 3 Maks. grubość strugania 8mm 8mm Ilość cięć na min Wymiary stołu wyrówniarki 1700x200mm 1820x230mm Wymiary przykładnicy (wys. x dł.) 120x960mm 120x960mm Zakres odchylenia przykładnicy +45 /90 / /90 / 45 Moc rzeczywista silnika 230 V 1 KM / S1 100% 1,5 KM / S1100% Moc znamionowa silnika 230 V 1,8 KM / S6 40% 2,7 KM / S6 40% Moc rzeczywista silnika 400 V 2KM/S1100% Moc znamionowa silnika 400 V 3,8 KM / S6 40% 130 kg 160 kg Komplet 3 noży HSS (150 mm) Komplet 3 noży HSS (200 mm) Podstawa jezdna do maszyny (do 250 kg) Popychacz Transporter rolkowy 21

22 JPM-13CSX STRUGANIE Króciec odciągowy o śr. 100 mm Ustawianie docisku walców na wejściu i wyjściu maszyny Rolkowe przedłużenie stołu Zamknięta podstawa pod maszynę wykonana ze spawanej blachy stalowej Podstawa jezdna pod maszynę wraz z hamulcem 330 mm 250 mm Duży zakres obróbki głowicy strugającej 330 x 250 mm Jezdny koziołek zapewnia łatwą obróbkę długich elementów JPM-13CSX 330-MM-GRUBOŚCIÓWKA Stół z odlewu żeliwnego o dobrym współczynniku poślizgu Wolna od odkształceń odlewana konstrukcja maszyny 4 kolumny prowadzące gwarantują wysoką stabilność przy zmianie położenia na wysokość stołu wyrówniarki Mocny, wydajny silnik przeznaczony również do pracy ciągłej 2 pasy o przekroju w kształcie litery V, przenoszą cały napęd na głowicę nożową Łatwa i precyzyjna regulacja położenia stołu grubościówki poprzez ergonomicznie umieszczone pokrętło Wbudowany, regulowany mechanizm jezdny maszyny Cicha pracująca w kąpieli olejowej przekładnia posuwu Gumowane, przestawne walce pociągowe na wejściu i wyjściu, gwarantują płynny transport elementu Króciec odciągowy o śr. 100 mm do podłączenia maszyny do zewnętrznego urządzenia odciągowego Głowica 3-nożowa gwarantuje optymalną powierzchnię obróbki Śruby blokujące noże umożliwiają szybkie, proste i dokładne ustawienie noży na głowicy Odpowiednia pod względem ergonomii wysokość podczas strugania Wyposażenie podstawowe Przedłużenie stołu grubościówki na wejściu i wyjściu maszyny Przestawny mechanizm jezdny do maszyny Komplet narzędzi do obsługi Szablon do ustawiania noży na głowicy Posiada znak BG Numer artykułu 230 V Numer artykułu 400 V Maks. szerokość strugania Maks. wysokość przelotowa XM XT JPM-13CSX 330 mm 250 mm Maksymalna grubość wióra 4mm Ilość noży na wale 3 Obroty wału grubościówki /min Ilość cięć na minutę Prędkość posuwu Średnica wału nożowego 3lub6m/min 68 mm Moc rzeczywista silnika 230 V 1,5KM/S1100% Moc znamionowa silnika 230 V 2,7 KM / S6 40% Moc rzeczywista silnika 400 V 2KM/S1100% Moc znamionowa silnika 400 V 3,8 KM / S6 40% 90 kg Komplet 3 noży HSS (szwajcarska jakość) Koziołek jezdny 22

23 STRUGANIE JPT-410 / JPT-310 / JPT-260 (JPT-410) JPT-310 Błyskawiczna zmiana funkcji obrabiarki: szybkie przezbrojenie z wyrówniarki na grubościówkę Szybkie przestawianie na mimośrodzie stołu podawczego JPT-260 Stabilnie prowadzona przykładnica wyrówniarki, wychylna względem stołu JPT-410 / JPT-310 / JPT-260 WYRÓWNIARKO-GRUBOŚCIÓWKA Szybka zmiana położenia stołów w celu zmiany funkcji maszyny z wyrówniarki na grubościówkę Stół wyrówniarki wykonany z odlewu żeliwnego, gwarantuje optymalny poślizg obrabianego elementu Przestawianie na mimośrodzie stołu podawczego i odbiorczego, pozwala na szybkie ustawienie grubości zbieranej warstwy( JPT-410, JPT-310) Możliwość wyłączenia posuwu Wyposażenie podstawowe Komplet 3 noży strugających HSS Króciec odciągowy o śr.100 mm (JPT-310, JPT-260) Króciec odciągowy o śr. 120 mm (JPT-410) Precyzyjna przykładnica strugarki Regulowana pokrywa ochronna wału strugającego Popychacz Numer artykułu 230V M M Numer artykułu 400V T T T JPT-410 JPT-310 JPT-260 Dł. stołu wyrówniarki 1660 mm 1400 mm 1120 mm Śr. wału strugającego 70 mm 70 mm 70 mm Maks. szerokość strugania 407 mm 307 mm 256 mm Dł. stołu grubościówki 600 mm 540 mm 540 mm Maks. wysokość przelotowa grubościówki mm mm mm Grubość wióra wyrówniarki 3mm 3mm 3mm Grubość wióra grubościówki 4,5 mm 4,5 mm 4,5 mm Ilość noży na głowicy Obroty głowicy strugającej /min /min /min Prędkość posuwu 7 m/min 7 m/min 5,5 m/min Moc rzeczywista silnika 230 V 3KM/S1 100% 2,3KM/S1 100% Moc znamionowa silnika 230 V 4,7 KM / S6 40% 3,6 KM / S6 40% Moc rzeczywista silnika 400 V 4 KM/ S1 100% 3 KM / S1 100% 2,3 KM / S1 100% Moc znamionowa silnika 400 V 6KM/S6 40% 4,7 KM / S6 40% 3,6 KM / S6 40% 330 kg 230 kg 170 kg Podstawa jezdna z dyszlem podnośnikowym (JPT-410) Cyfrowy wyświetlacz grubości Kółka jezdne do maszyny, do wagi 250 kg Noże strugające HSS 410x 25x3 mm (komplet: 3 szt.) Noże strugające HSS 310x 25x3 mm (komplet: 3 szt.) Noże strugające HSS 260x 25x3 mm (komplet: 3 szt.) 23

24 JWS-34KX FREZOWANIE Blokada wrzeciona umieszczona na zewnątrz korpusu maszyny Precyzyjna regulacja położenia przykładnicy frezującej Oprzyrządowanie do frezowania po łuku Odczyt obrotów wrzeciona w okienku JWS-34KX FREZARKA DOLNOWRZECIONOWA Wrzeciono frezarki wraz z wymiennym uchwytem mocującym Ø 30 mm i tuleją zaciskową 8 i 12 mm(wchodzą w zakres dostawy) Duży stół frezarki wykonany z odlewu żeliwnego, szlifowany i polerowany Zamknięta podstawa pod frezarkę wykonana z spawanej blachy stalowej Precyzyjne ustawianie wysokości wrzeciona poprzez duże pokrętło Precyzyjnie ustawienie ogranicznika frezującego wraz z króćcem odciągowym Ø 100 mm Stabilne łożyskowanie agregatu frezującego z prowadnicą słupową Prosta zmiana 4 prędkości obrotów 1700/3500/ 6000/8000 1/min poprzez pasek o przekroju V Wartość obrotów łatwa do odczytu Nieskomplikowana wymiana narzędzia frezującego Możliwe jest stosowanie tulejek ściernych JET, przeznaczonych dla modelu szlifierki do elementów krzywoliniowych JOVS-10 Możliwość zamontowania stołu do frezowania czopów Wyposażenie podstawowe Wrzeciono Ø 30 mm Tuleje zaciskowe 8 i 12 mm Docisk boczny i górny obrabianego elementu Precyzyjne ustawianie przykładnicy frezującej Przystawka do frezowania po łuku Przykładnica kątowa Numer artykułu 230V KXM Numer artykułu 400V KXT JWS-34KX Obroty wrzeciona 1700/3500/6000/80001/min Wielkość stołu 540 x 635 mm Średnica wrzeciona 30 mm Skok wrzeciona 80 mm Wys. mocowania narzędzia 70 mm Średnica otworu w stole 160 mm Maks. wysokość wrzeciona ponad stołem 120 mm Maks. średnica narzędzia 180 mm Tuleje zaciskowe 8i12mm Moc rzeczywista silnika 230 V 2KM/S1 100% Moc znamionowa silnika 230 V 3,5 KM / S6 40% Moc rzeczywista silnika 400 V 3KM/S1 100% Moc znamionowa silnika 400 V 5,7 KM / S6 40% 145 kg Wrzeciona szlifujące o Ø 25,38,50,75 i 100 mm wraz z tulejkami ściernymi P Stół do frezowania czopów Wymienne wrzeciono Ø 30 mm 24

25 APARATY POSUWU JPF-1 / JPF-2 / JPF-3 / JPF-34 / JPF-48 Aparaty posuwu JET pasują do wszystkich typów obrabiarek do drewna JPF-1 JPF-2 Prosta zmiana prędkości posuwu (JPF-48) JPF-3 JET gwarantuje szybką dostawę części zapasowych! JPF-48 JPF-34 : płyta szybkiego montażu (Nr.art ) Numer artykułu 230 V M M M Numer artykułu 400 V T T T JPF-1 JPF-2 JPF-3 JPF-34 JPF-48 Ilość rolek 3/76x30mm 3/80x30mm 3/100x50mm 3/120x60mm 4/120x60mm Maks. wysokość robocza 150 mm 150 mm 200 mm 215 mm 215 mm Prędkość posuwu zmienna 5 6,5 8 i 4 przy 230V od 2,9 do 11,5 m/min ,5 6,5 (2 12 m/min) 11 m/min 8 przy 400V od 2,9 do 23 m/min i 22 m/min ,5 i33m/min Średnica kolumn 24 mm 40 mm 50 mm 58 mm 58 mm Regulacja poprzeczna 260 mm 260 mm 415 mm 760 mm 760 mm Moc rzeczywista silnika 0,125 KM / S1100% 0,25 KM / S1 100% 0,5 KM / S1 100% 1 KM / S1 100% 1 KM / S1 100% Moc znamionowa silnika 0,22 KM / S6 40% 0,44 KM / S6 40% 0,88 KM / S6 40% 1,9 KM / S6 40% 1,9 KM / S6 40% 10,5 kg 32 kg 50 kg 60 kg 67 kg Rolki zapasowe Ø 76 x 30 (JPF-1) Ø 80 x 30 (JPF-2) Ø 100 x 50 (JPF-3) Ø 120 x 60 (JPF-34/48) PU Ø 120 x 60 (JPF-34/48) wykonane z PU (5-krotnie dłuższa żywotność) Płyta szybkiego montażu 25

26 JML-1014I / JML-1014VSI TOCZENIE 1" x 8 TPI (+ uchwyt M 33 x 3.5 mm) Skok konika 50 mm Chromowane pokrętło JML-1014I Regulacja obrotów wrzeciona JML-1014VSI Podziałka wrzeciennika co 15 JML-1014I / JML-1014VSI TOKARKA Ciężkie, odlewane z żeliwa łoże maszyny zapewnia dużą stabilność i eliminuje wibracje podczas toczenia Wolne od odkształceń, wykonane z odlewu żeliwnego wrzeciono oraz konik, gwarantują długoletnią, bezproblemową pracę tokarki Kieł konika z otworem o średnicy 9 mm, umożliwia również przewiercanie otworów przez długie elementy Łatwe i precyzyjne mocowanie stalowej podpory noża tokarskiego przez dźwignię mocującą Mocny, wysokowydajny silnik, nadający się do pracy ciągłej, z 6 prędkościami od 400 do 3300 obrotów/min. lub z bezstopniową regulacją obrotów w zakresie od 500 do 3900 obrotów/min gwarantują optymalne efekty toczenia Szybka zmiana prędkości za pomocą dźwigni umieszczonej w przedniej części tokarki lub poprzez potencjometr Solidne stopy tokarki zabezpieczone podkładkami gumowymi, zapobiegają przesuwaniu się urządzenia podczas pracy W standardzie 50 mm skok konika z obrotowym kłem Wyposażenie podstawowe Podpora noża tokarskiego o dł. 150 mm Obrotowy kieł Tarcza mocująca 75 mm Okulary ochronne Zabierak czołowy z bolcami Uchwyt M 33x3,5 Numer artykułu 230V M VSM JML-1014I JML-1014VSI Średnica toczenia powyżej łoża 250 mm 250 mm Rozstaw kłów 350 mm 350 mm Nosek wrzeciona 1" x 8TPI 1" x 8TPI (M33x3,5) (M33x3,5) Stożek wrzeciona MK-2 MK-2 Podziałka wrzeciennika 24x15 24x15 Stożek konika MK-2 MK-2 Prędkości wrzeciona 6 I /min 400, 700, 1000, 1500, II /min 2200, /min III /min Moc rzeczywista silnika 0,5KM/S1100% 0,5KM/S1100% Moc znamionowa silnika 0,7 KM / S6 40% 0,9 KM / S6 40% 30 kg 30 kg Przedłużenie łoża tokarki 660 mm Podstawa pod maszynę Przedłużenie podstawy pod tokarkę 26

27 TOCZENIE JWL-1220 Podziałka wrzeciona co 15 Lampa maszynowa JWL-1220 TOKARKA Ciężkie, wykonane z odlewu łoże tokarki zapewnia dużą stabilność i minimalne wibracje podczas toczenia Odporne na odkształcenia, wykonane z odlewu wrzeciennik główny i konik, gwarantują długoletnią, bezproblemową pracę Tuleja konika z otworem o średnicy 9 mm, umożliwia także wiercenia przez długie elementy Łatwe i precyzyjne mocowanie podpory noża tokarskiego dzięki zastosowaniu dźwigni szybkiego mocowania Wysokowydajny silnik nadający się także do pracy ciągłej z 6 prędkościami w zakresie 400 do /min, pozwala na osiąganie optymalnych rezultatów toczenia Solidne, gumowane stopy zapobiegają przesuwaniu się tokarki podczas pracy W standardzie skok na tuleji konika 50 mm oraz kieł obrotowy Wyposażenie podstawowe Lampa maszynowa Podpora noża tokarskiego 150 mm Podpora noża tokarskiego 250 mm Kieł obrotowy Tarcza mocująca 75 mm Okulary ochronne Zabierak czołowy i bolec wybijający Adapter M 33 x 3,5 Uchwyty nośne Pojemnik do przechowywania narzędzi Numer artykułu 230V Średnica toczenia powyżej łoża Rozstaw kłów M JWL mm 510 mm Nosek wrzeciona 1 x 8 TPI (M 33 x 3,5) Podziałka wrzeciona 24 x 15 Stożek wrzeciona głównego Stożek konika MK-2 MK-2 Liczba prędkości 6 400, 700, 1000, 1500, 2200, /min Moc rzeczywista silnika 0,75 KM / S1 100% Moc znamionowa silnika 1KM/S6 40% 45 kg Przedłużenia łoża tokarki 710 mm Podstawa pod maszynę Przedłużenie podstawy pod maszynę 27
