1 Wiertarki Frezarki Tokarki Urządzenia pomiarowe Przecinarki taśmowe do metali Przecinarki tarczowe do metali Szlifierki Polerki Walcarki Zaginarki Nożyce gilotynowe Prasy Sterowanie CNC do obrabiarek Wyposażenie obrabiarek Obrabiarki do metali i wyposażenie Katalog i cennik 03/2010

2 WIERTARKI quantum B 13/B 14/B 16/B 20/B 25/B 32 Wiertarki stołowe i słupowe - solidne i wydajne Przekonujące argumenty: jakość, wydajność oraz cena Wrzeciono osadzone na precyzyjnych łożyskach kulkowych Szybkomocujący uchwyt wiertarski (od modelu B14 wzwyż) Cichobieżna przekładnia pasowa dzięki zastosowaniu aluminiowych kół pasowych Wysoka sprawność przeniesienia napędu dzięki zastosowaniu zębatych pasków napędowych Ergonomiczne, przeciwpoślizgowe pokrętło posuwu z rączkami typu Softgrip o długich ramionach Zderzak głębokości wiercenia Precyzyjnie osadzony stół roboczy z poprzecznymi rowkami teowymi (w modelu B13 rowek 16mm) o skręcie od -45 do +45 oraz możliwości obrotu o kąt do 360 Solidna, pełnowymiarowa podstawa z rowkiem teowym, użebrowana w tylnej części Rowki teowe dla mocowania imadła w standardzie (od modelu B14 wzwyż) W modelach o trójfazowym silniku regulacja obrotów lewo - prawo Silniki napędowe o wysokiej wydajności Optymalna cena B 13 B 14 B 16 B 20 Model quantum B 13 quantum B 14 quantum B 16 quantum B 20 Numer katalogowy (230 V) netto Numer katalogowy (400 V) netto Parametry charakterystyczne Parametry zasilania Moc silnika 300 W 230 V ~50 Hz 350 W 230 V ~50 Hz 450 W 230 V ~50 Hz 0,55 kw ~50 Hz Zakres wiercenia Średnica wiercenia w stali Ø 13 mm Ø 14 mm Ø 16 mm Ø 20 mm Odległość osi wrzeciona od kolumny 104 mm 104 mm 125 mm 170 mm Wysuw tulei wrzeciona 50 mm 50 mm 65 mm 80 mm Obroty wrzeciona Obroty wrzeciona obr./min obr./min obr./min obr./min Liczba zakresów prędkości 5 zakresów 5 zakresów 5 zakresów 12 zakresów System mocowania we wrzecionie stały/b16 stały/b16 MT 2 MT 2 Stół roboczy Wymiary stołu (D x S) 160 x 160 mm 160 x 160 mm 200 x 200 mm 275 x 275 mm Wymiar rowka teowego 14 mm 14 mm 14 mm 14 mm Kąt skrętu stołu roboczego/ obrót ± 45 / 360 ± 45 / 360 ± 45 / 360 ± 45 / 360 Odległość wrzeciono - stół (maks.) 240 mm 330 mm 390 mm 450 mm Wymiary podstawy (D x S) 135 x 175 mm 140 x 180 mm 160 x 170 mm 205 x 200 mm Odległość wrzeciono - podstawa (maks.) 325 mm 440 mm 525 mm 635 mm Wymiary gabarytowe Średnica kolumny 46 mm 46 mm 60 mm 70 mm Długość x Szerokość x Wysokość 420 x 220 x 580 mm 420 x 230 x 700 mm 510 x 270 x 820 mm 700 x 300 x 990 mm Masa netto 19 kg 21 kg 36 kg 53 kg Wyposażenie standardowe Uchwyt wiertarski Uchwyt wiertarski (0-13 mm) Uchwyt wiertarski (0-16 mm) Uchwyt wiertarski (0-16 mm) (1-13 mm) Nakrętki teowe 2 szt. Nakrętki teowe 2 szt. Nakrętki teowe 2 szt. Stożek Morse a MT 2 Stożek Morse a MT 2 Zmiany zastrzeżone

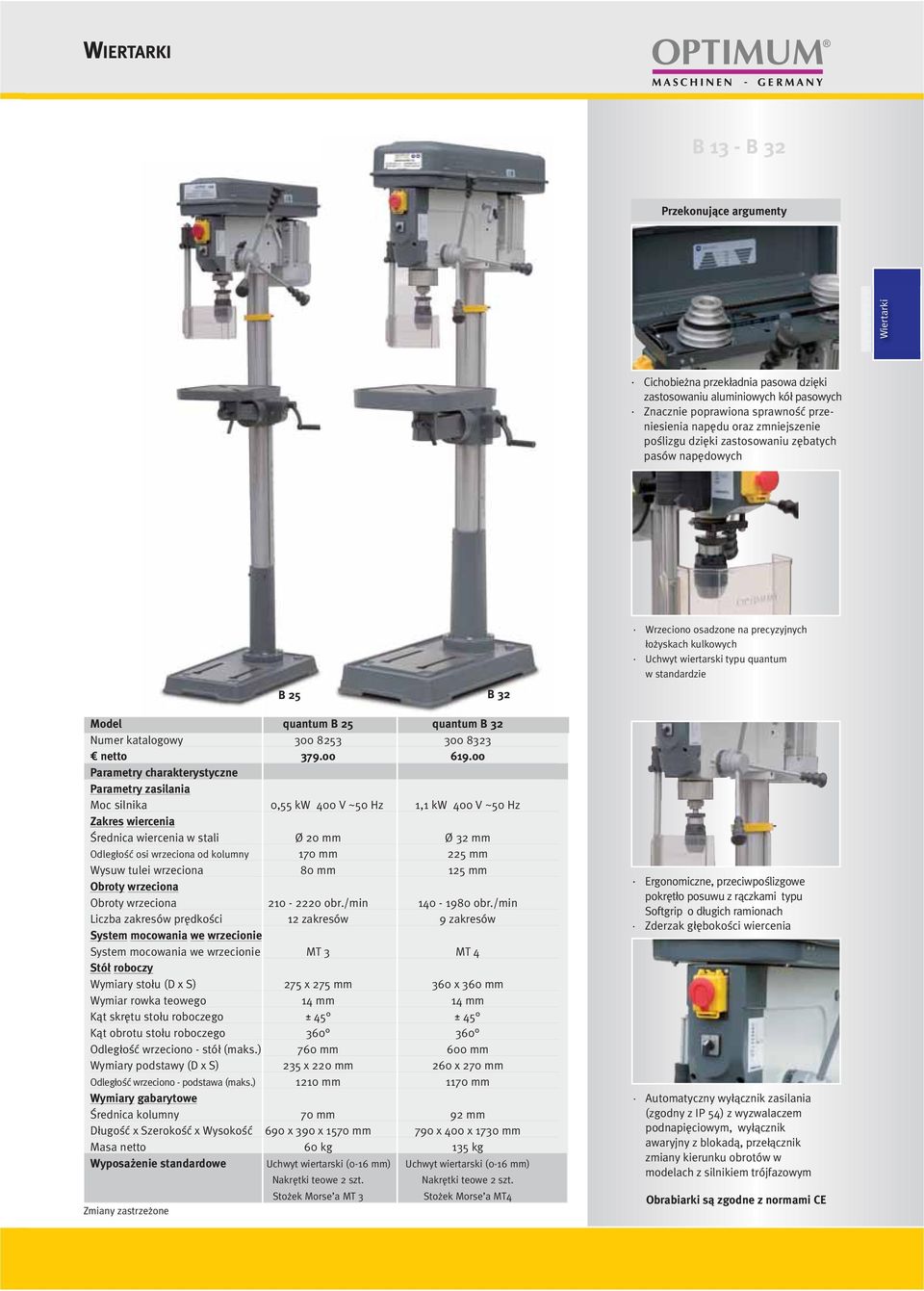

3 WIERTARKI B 13 - B 32 Przekonujące argumenty Wiertarki Cichobieżna przekładnia pasowa dzięki zastosowaniu aluminiowych kół pasowych Znacznie poprawiona sprawność przeniesienia napędu oraz zmniejszenie poślizgu dzięki zastosowaniu zębatych pasów napędowych Wrzeciono osadzone na precyzyjnych łożyskach kulkowych Uchwyt wiertarski typu quantum w standardzie B 25 B 32 Model quantum B 25 quantum B 32 Numer katalogowy netto Parametry charakterystyczne Parametry zasilania Moc silnika 0,55 kw 400 V ~50 Hz 1,1 kw 400 V ~50 Hz Zakres wiercenia Średnica wiercenia w stali Ø 20 mm Ø 32 mm Odległość osi wrzeciona od kolumny 170 mm 225 mm Wysuw tulei wrzeciona 80 mm 125 mm Obroty wrzeciona Obroty wrzeciona obr./min obr./min Liczba zakresów prędkości 12 zakresów 9 zakresów System mocowania we wrzecionie System mocowania we wrzecionie MT 3 MT 4 Stół roboczy Wymiary stołu (D x S) 275 x 275 mm 360 x 360 mm Wymiar rowka teowego 14 mm 14 mm Kąt skrętu stołu roboczego ± 45 ± 45 Kąt obrotu stołu roboczego Odległość wrzeciono - stół (maks.) 760 mm 600 mm Wymiary podstawy (D x S) 235 x 220 mm 260 x 270 mm Odległość wrzeciono - podstawa (maks.) 1210 mm 1170 mm Wymiary gabarytowe Średnica kolumny 70 mm 92 mm Długość x Szerokość x Wysokość 690 x 390 x 1570 mm 790 x 400 x 1730 mm Masa netto 60 kg 135 kg Wyposażenie standardowe Uchwyt wiertarski (0-16 mm) Uchwyt wiertarski (0-16 mm) Nakrętki teowe 2 szt. Nakrętki teowe 2 szt. Stożek Morse a MT 3 Stożek Morse a MT4 Zmiany zastrzeżone Ergonomiczne, przeciwpoślizgowe pokrętło posuwu z rączkami typu Softgrip o długich ramionach Zderzak głębokości wiercenia Automatyczny wyłącznik zasilania (zgodny z IP 54) z wyzwalaczem podnapięciowym, wyłącznik awaryjny z blokadą, przełącznik zmiany kierunku obrotów w modelach z silnikiem trójfazowym Obrabiarki są zgodne z normami CE

4 WIERTARKI quantum B 140 T Vario/quantum B 160T Vario Wiertarki stołowe z bezstopniową regulacją obrotów wrzeciona Przekonujące argumenty: jakość, wydajność oraz cena Automatyczne zatrzymanie obrotów po osiągnięciu zadanej głębokości wiercenia Wrzeciono osadzone na łożyskach kulkowych Ergonomiczne pokrętło wysuwu tulei wrzeciona Szybkomocujący uchwyt wiertarski w wersji podstawowej Cichobieżna przekładnia pasowa dzięki zastosowaniu aluminiowych kół pasowych Znacznie poprawiona sprawność przeniesienia napędu dzięki zastosowaniu zębatych pasów napędowych Oświetlenie przestrzeni roboczej zintegrowane z głowicą wierarki Zderzak głębokości wiercenia B 140 T Vario Model quantum B 140 T Vario quantum B 160 T Vario Numer katalogowy netto Parametry charakterystyczne Parametry zasilania Moc silnika 450 W 230 V ~50 Hz 600 W 230 V ~50 Hz Zakres wiercenia Średnica wiercenia w stali Ø 14 mm Ø 16 mm Odległość osi wrzeciona od kolumny 102 mm 126 mm Wysuw tulei wrzeciona 45 mm 60 mm Obroty wrzeciona Obroty wrzeciona obr./min obr./min Liczba zakresów prędkości bezstopniowo bezstopniowo System mocowania we wrzecionie System mocowania we wrzecionie B 16 MT 2 Stół roboczy Wymiary stołu (D x S) extendable 195 x 170 ( 270 ) mm 240 x 200 ( 340 ) mm Wymiar rowka teowego 14 mm 14 mm Kąt skrętu stołu roboczego Kąt obrotu stołu roboczego Odległość wrzeciono stół (maks.) 350 mm 400 mm Wymiary podstawy (D x S) x 165 mm Wymiar rowka teowego podstawy - 16 mm Odległość wrzeciono podstawa (maks.) mm Wymiary gabarytowe Średnica kolumny 50 mm 60 mm Długość 410 mm 510 mm Szerokość 270 mm 380 mm Wysokość 730 mm 890 mm Masa netto 26 kg 40 kg Wyposażenie standardowe Uchwyt wiertarski Uchwyt wiertarski 0-13 mm 0-16 mm Pojemnik na wiertła Stożek Morse a MT 2 - B 16 Nakrętki -teowe Pojemnik na wiertła Zmiany zastrzeżone Wyposażenie opcjonalne Zestaw elementów mocujących SPW szt. Gwinty metryczne Numer katalogowy netto Wiertła HSS MT 2 Uchwyt ze stożkiem Morse a Prawoskrętne Zestaw 9 szt. Numer katalogowy netto Zestaw wierteł z powłoką tytanową Zestaw 25 szt.; 1-13 mm Numer katalogowy netto Imadło maszynowe BSI 100 Wysoka jakość Wymienne szczęki pryzmowe Stabilne Numer katalogowy netto

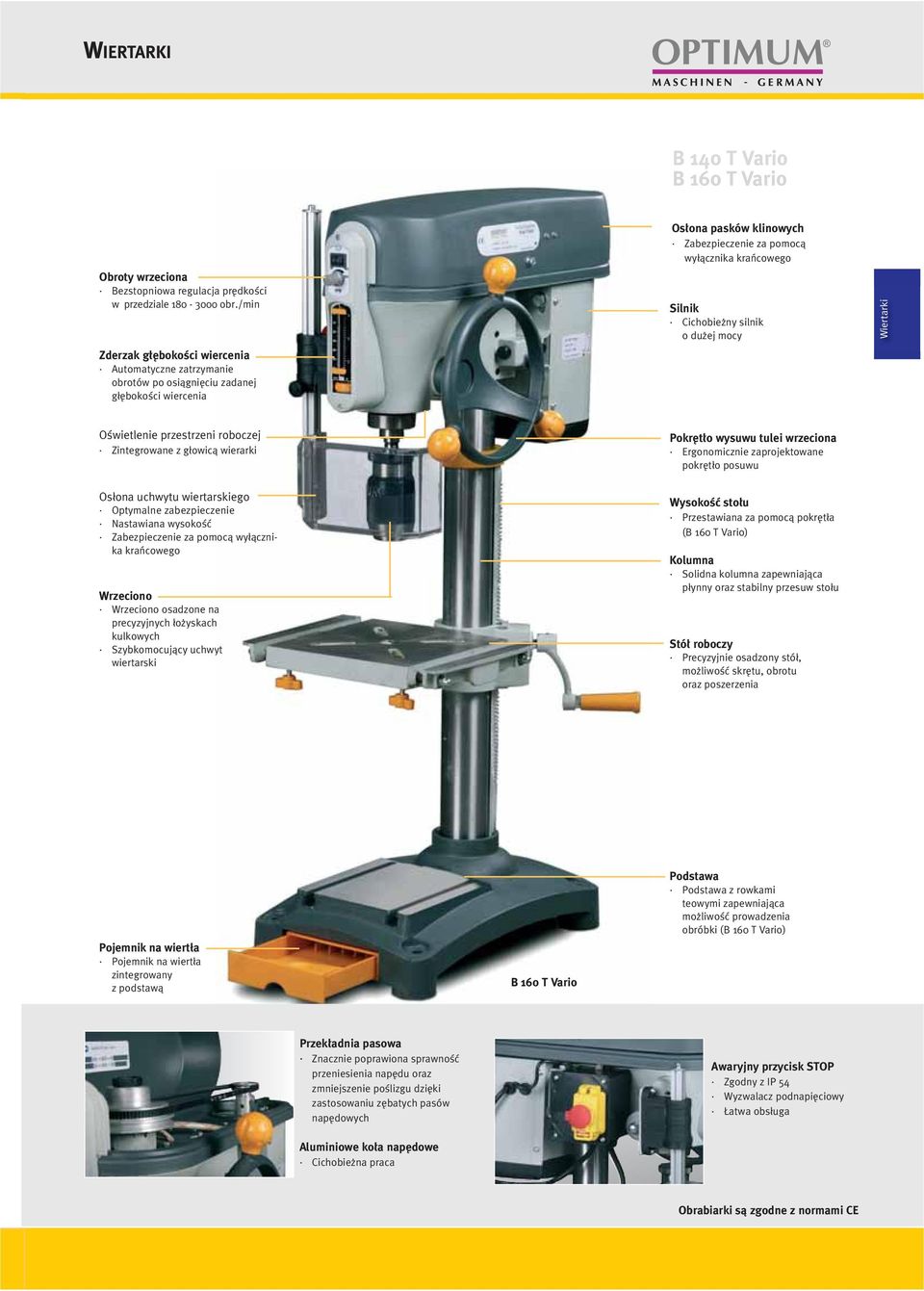

5 WIERTARKI B 140 T Vario B 160 T Vario Obroty wrzeciona Bezstopniowa regulacja prędkości w przedziale obr./min Zderzak głębokości wiercenia Automatyczne zatrzymanie obrotów po osiągnięciu zadanej głębokości wiercenia Osłona pasków klinowych Zabezpieczenie za pomocą wyłącznika krańcowego Silnik Cichobieżny silnik o dużej mocy Wiertarki Oświetlenie przestrzeni roboczej Zintegrowane z głowicą wierarki Pokrętło wysuwu tulei wrzeciona Ergonomicznie zaprojektowane pokrętło posuwu Osłona uchwytu wiertarskiego Optymalne zabezpieczenie Nastawiana wysokość Zabezpieczenie za pomocą wyłącznika krańcowego Wrzeciono Wrzeciono osadzone na precyzyjnych łożyskach kulkowych Szybkomocujący uchwyt wiertarski Wysokość stołu Przestawiana za pomocą pokrętła (B 160 T Vario) Kolumna Solidna kolumna zapewniająca płynny oraz stabilny przesuw stołu Stół roboczy Precyzyjnie osadzony stół, możliwość skrętu, obrotu oraz poszerzenia Pojemnik na wiertła Pojemnik na wiertła zintegrowany z podstawą B 160 T Vario Podstawa Podstawa z rowkami teowymi zapewniająca możliwość prowadzenia obróbki (B 160 T Vario) Przekładnia pasowa Znacznie poprawiona sprawność przeniesienia napędu oraz zmniejszenie poślizgu dzięki zastosowaniu zębatych pasów napędowych Awaryjny przycisk STOP Zgodny z IP 54 Wyzwalacz podnapięciowy Łatwa obsługa Aluminiowe koła napędowe Cichobieżna praca Obrabiarki są zgodne z normami CE

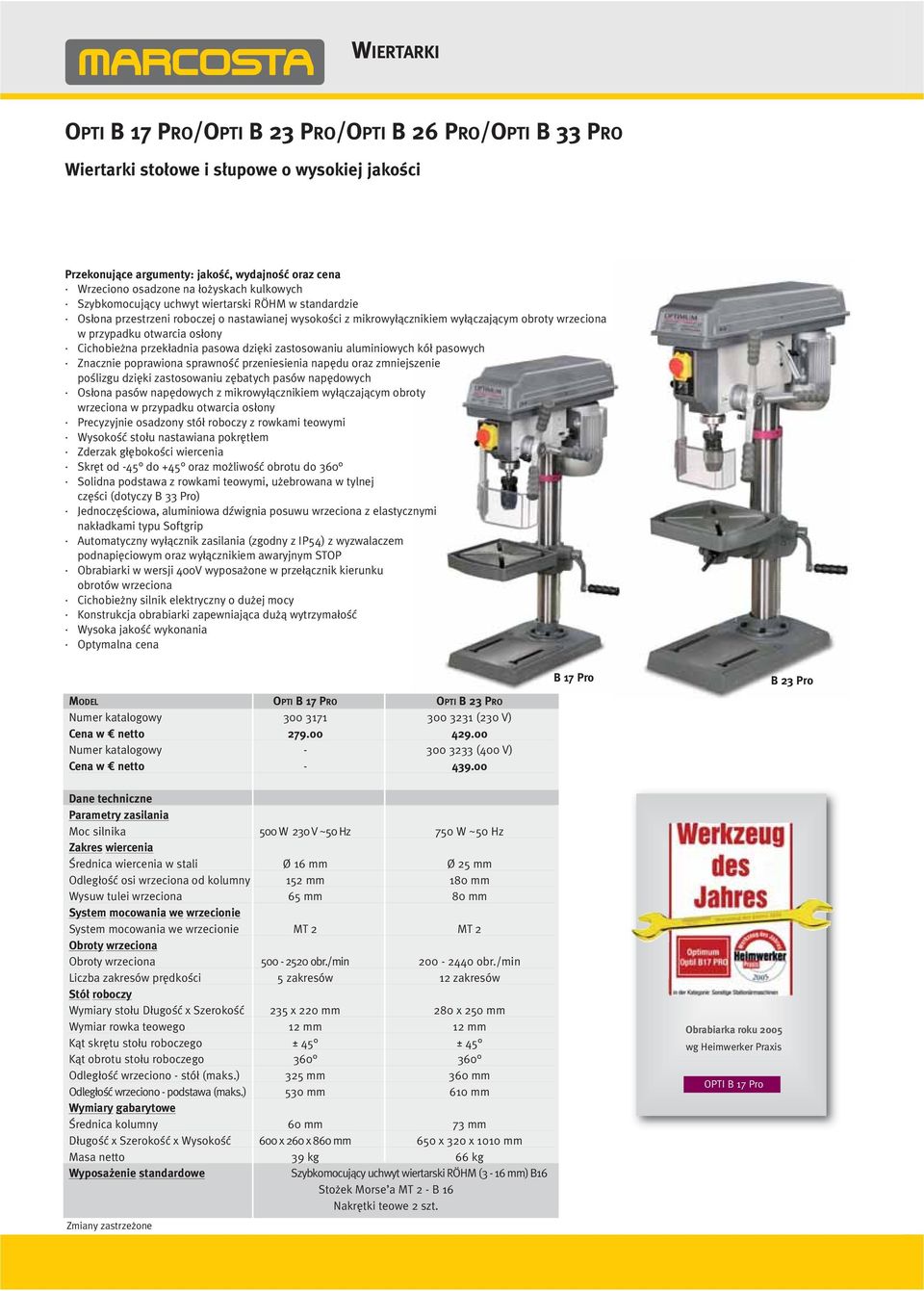

6 WIERTARKI OPTI B 17 PRO/OPTI B 23 PRO/OPTI B 26 PRO/OPTI B 33 PRO Wiertarki stołowe i słupowe o wysokiej jakości Przekonujące argumenty: jakość, wydajność oraz cena Wrzeciono osadzone na łożyskach kulkowych Szybkomocujący uchwyt wiertarski RÖHM w standardzie Osłona przestrzeni roboczej o nastawianej wysokości z mikrowyłącznikiem wyłączającym obroty wrzeciona w przypadku otwarcia osłony Cichobieżna przekładnia pasowa dzięki zastosowaniu aluminiowych kół pasowych Znacznie poprawiona sprawność przeniesienia napędu oraz zmniejszenie poślizgu dzięki zastosowaniu zębatych pasów napędowych Osłona pasów napędowych z mikrowyłącznikiem wyłączającym obroty wrzeciona w przypadku otwarcia osłony Precyzyjnie osadzony stół roboczy z rowkami teowymi Wysokość stołu nastawiana pokrętłem Zderzak głębokości wiercenia Skręt od -45 do +45 oraz możliwość obrotu do 360 Solidna podstawa z rowkami teowymi, użebrowana w tylnej części (dotyczy B 33 Pro) Jednoczęściowa, aluminiowa dźwignia posuwu wrzeciona z elastycznymi nakładkami typu Softgrip Automatyczny wyłącznik zasilania (zgodny z IP54) z wyzwalaczem podnapięciowym oraz wyłącznikiem awaryjnym STOP Obrabiarki w wersji 400V wyposażone w przełącznik kierunku obrotów wrzeciona Cichobieżny silnik elektryczny o dużej mocy Konstrukcja obrabiarki zapewniająca dużą wytrzymałość Wysoka jakość wykonania Optymalna cena B 17 Pro B 23 Pro MODEL OPTI B 17 PRO OPTI B 23 PRO Numer katalogowy (230 V) Cena w netto Numer katalogowy (400 V) Cena w netto Dane techniczne Parametry zasilania Moc silnika 500 W 230 V ~50 Hz 750 W ~50 Hz Zakres wiercenia Średnica wiercenia w stali Ø 16 mm Ø 25 mm Odległość osi wrzeciona od kolumny 152 mm 180 mm Wysuw tulei wrzeciona 65 mm 80 mm System mocowania we wrzecionie System mocowania we wrzecionie MT 2 MT 2 Obroty wrzeciona Obroty wrzeciona obr./min obr./min Liczba zakresów prędkości 5 zakresów 12 zakresów Stół roboczy Wymiary stołu Długość x Szerokość 235 x 220 mm 280 x 250 mm Wymiar rowka teowego 12 mm 12 mm Kąt skrętu stołu roboczego ± 45 ± 45 Kąt obrotu stołu roboczego Odległość wrzeciono - stół (maks.) 325 mm 360 mm Odległość wrzeciono - podstawa (maks.) 530 mm 610 mm Wymiary gabarytowe Średnica kolumny 60 mm 73 mm Długość x Szerokość x Wysokość 600 x 260 x 860 mm 650 x 320 x 1010 mm Masa netto 39 kg 66 kg Wyposażenie standardowe Szybkomocujący uchwyt wiertarski RÖHM (3-16 mm) B16 Stożek Morse a MT 2 - B 16 Nakrętki teowe 2 szt. Zmiany zastrzeżone Obrabiarka roku 2005 wg Heimwerker Praxis OPTI B 17 Pro

7 WIERTARKI Seria Pro Przekonujące argumenty Wiertarki Znacznie poprawiona sprawność przeniesienia napędu oraz zmniejszenie poślizgu dzięki zastosowaniu zębatych pasów napędowych B 26 Pro B 33 Pro Wrzeciono osadzone na precyzyjnych łożyskach kulkowych Uchwyt wiertarski typu RÖHM w standardzie Osłona przestrzeni roboczej o nastawianej wysokości z mikrowyłącznikiem wyłączającym obroty wrzeciona w przypadku otwarcia osłony Model OPTI B 26 PRO OPTI B 33 PRO Numer katalogowy Cena w netto Dane techniczne Parametry zasilania Moc silnika 750 W 400 V ~50 Hz 1.1 kw 400 V ~50 Hz Zakres wiercenia Średnica wiercenia w stali Ø 25 mm Ø 30 mm Odległość osi wrzeciona od kolumny 210 mm 254 mm Wysuw tulei wrzeciona 85 mm 120 mm System mocowania we wrzecionie System mocowania we wrzecionie MT 3 MT 4 Obroty wrzeciona Obroty wrzeciona obr./min obr./min Liczba zakresów prędkości 12 zakresów 9 zakresów Stół roboczy Wymiary stołu (dług. x szer.) 330 x 290 mm 475 x 425 mm Wymiar rowka teowego 14 mm 14 mm Kąt skrętu stołu roboczego ± 45 ± 45 Kąt obrotu stołu roboczego Odległość wrzeciono-stół (maks.) 720 mm 695 mm Odległość wrzeciono-podst. (maks.) 1230 mm 1180 mm Wymiary gabarytowe Średnica kolumny 80 mm 92 mm Długość x Szerokość x Wysokość 700 x 350 x 1670 mm 860 x 480 x 1720 mm Masa netto 82 kg 135 kg Wyposażenie standardowe Stożek Morse a MT 3 - B 16 Stożek Morse a MT 4 - B 16 Szybkomocujący uchwyt wiertarski RÖHM (3-16 mm) B16 Nakrętki teowe 2 szt. Dźwignia posuwu wrzeciona Ergonomiczna konstrukcja Wykonana jako odlew jednoczęściowy Elastyczne nakładki typu Softgrip Awaryjny przycisk STOP Łatwa obsługa Zgodny z IP 54 wyłącznik awaryjny z blokadą, przełącznik zmiany kierunku obrotów silnika (wersja 400V) Obrabiarki są zgodne z normami CE

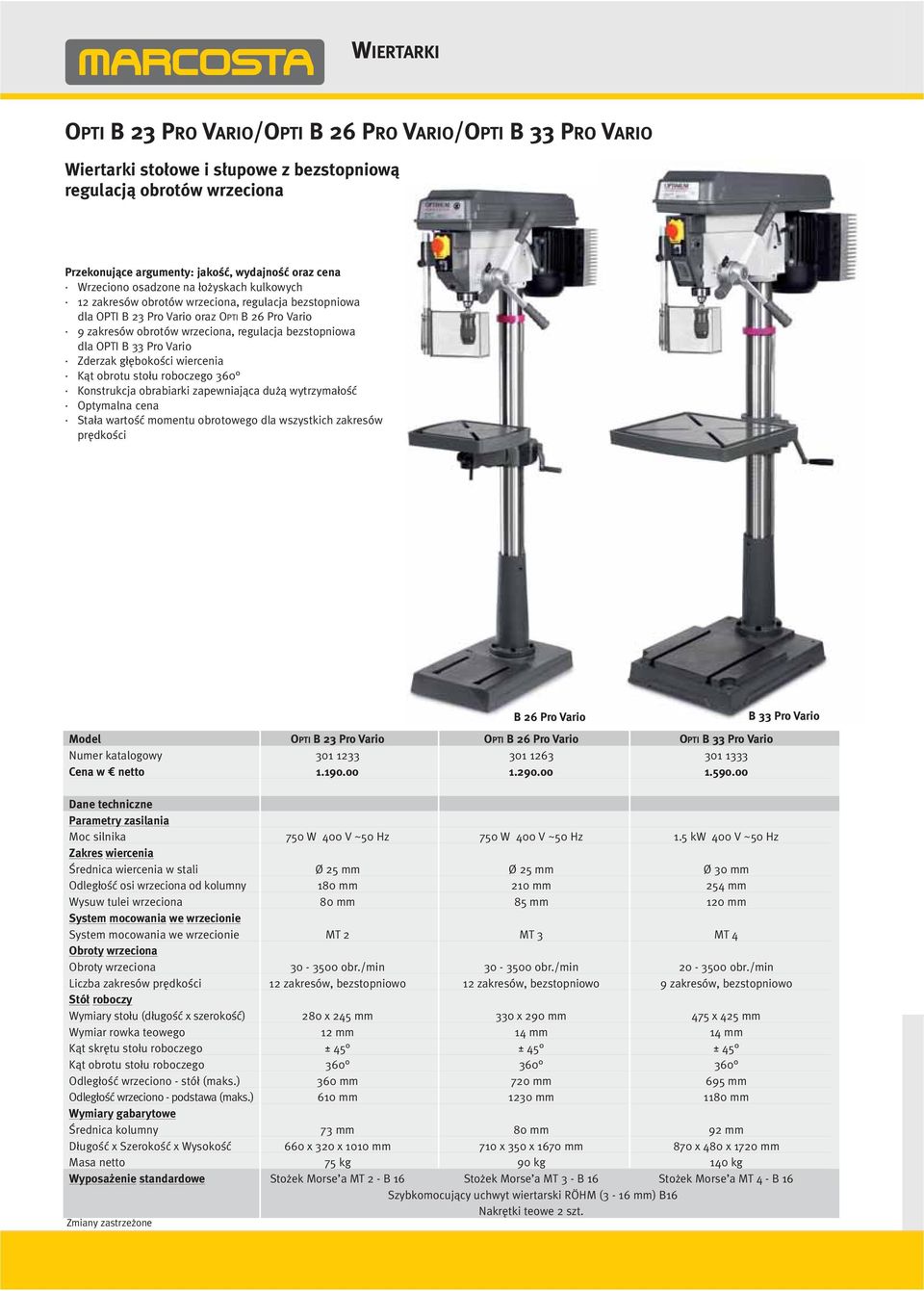

8 WIERTARKI OPTI B 23 PRO VARIO/OPTI B 26 PRO VARIO/OPTI B 33 PRO VARIO Wiertarki stołowe i słupowe z bezstopniową regulacją obrotów wrzeciona Przekonujące argumenty: jakość, wydajność oraz cena Wrzeciono osadzone na łożyskach kulkowych 12 zakresów obrotów wrzeciona, regulacja bezstopniowa dla OPTI B 23 Pro Vario oraz OPTI B 26 Pro Vario 9 zakresów obrotów wrzeciona, regulacja bezstopniowa dla OPTI B 33 Pro Vario Zderzak głębokości wiercenia Kąt obrotu stołu roboczego 360 Konstrukcja obrabiarki zapewniająca dużą wytrzymałość Optymalna cena Stała wartość momentu obrotowego dla wszystkich zakresów prędkości B 26 Pro Vario Model OPTI B 23 Pro Vario OPTI B 26 Pro Vario OPTI B 33 Pro Vario Numer katalogowy Cena w netto B 33 Pro Vario Dane techniczne Parametry zasilania Moc silnika 750 W 400 V ~50 Hz 750 W 400 V ~50 Hz 1.5 kw 400 V ~50 Hz Zakres wiercenia Średnica wiercenia w stali Ø 25 mm Ø 25 mm Ø 30 mm Odległość osi wrzeciona od kolumny 180 mm 210 mm 254 mm Wysuw tulei wrzeciona 80 mm 85 mm 120 mm System mocowania we wrzecionie System mocowania we wrzecionie MT 2 MT 3 MT 4 Obroty wrzeciona Obroty wrzeciona obr./min obr./min obr./min Liczba zakresów prędkości 12 zakresów, bezstopniowo 12 zakresów, bezstopniowo 9 zakresów, bezstopniowo Stół roboczy Wymiary stołu (długość x szerokość) 280 x 245 mm 330 x 290 mm 475 x 425 mm Wymiar rowka teowego 12 mm 14 mm 14 mm Kąt skrętu stołu roboczego ± 45 ± 45 ± 45 Kąt obrotu stołu roboczego Odległość wrzeciono - stół (maks.) 360 mm 720 mm 695 mm Odległość wrzeciono - podstawa (maks.) 610 mm 1230 mm 1180 mm Wymiary gabarytowe Średnica kolumny 73 mm 80 mm 92 mm Długość x Szerokość x Wysokość 660 x 320 x 1010 mm 710 x 350 x 1670 mm 870 x 480 x 1720 mm Masa netto 75 kg 90 kg 140 kg Wyposażenie standardowe Stożek Morse a MT 2 - B 16 Stożek Morse a MT 3 - B 16 Stożek Morse a MT 4 - B 16 Szybkomocujący uchwyt wiertarski RÖHM (3-16 mm) B16 Nakrętki teowe 2 szt. Zmiany zastrzeżone

9 WIERTARKI Seria Pro Vario Cichobieżna praca napędu Koła pasowe wykonane z aluminium Szlifowane elementy wrzeciona Awaryjny przycisk STOP Zgodny z IP 54 Wyzwalacz podnapięciowy Awaryjny przycisk STOP Przełącznik kierunku obrotów wrzeciona Łatwa obsługa Potencjometr regulacji obrotów wrzeciona Wrzeciono Osadzone na precyzyjnych łożyskach kulkowych Szybkomocujący uchwyt wiertarski RÖHM w standardowym wyposażeniu Paski napędowe Zębate paski napędowe Wysoka sprawność przeniesienia napędu Napęd Vario Cichobieżna praca Wysoka trwałość Optymalne wykorzystanie mocy silnika Stała wartość momentu obrotowego Zderzak głębokości wiercenia Pokrętło wysuwu tulei wrzeciona Ergonomiczna konstrukcja Wykonana jako odlew jednoczęściowy Elastyczne nakładki typu Softgrip Osłona przestrzeni roboczej Optymalne zabezpieczenie Nastawiana wysokość Zabezpieczenie za pomocą wyłącznika krańcowego Wiertarki Wysokość stołu Przestawiana za pomocą pokrętła Podstawa Solidna O dużych wymiarach Przystosowana do nakrętek teowych (B 33 Pro Vario wyposażona w rowki teowe) Użebrowana w tylnej części B 23 Pro Vario Stalowa kolumna Grubościenna Sztywna i stabilna konstrukcja Solidne mocowanie kolumny do podstawy Obrabiarki są zgodne z normami CE Podpora stołu roboczego Sztywna i wytrzymała konstrukcja Stół roboczy Precyzyjnie wykonany Z rowkami teowymi Skręt o kąt ± 45 Obrót o kąt 360 Obroty wrzeciona Szeroki zakres obrotów wrzeciona od obr./min dla OPTI B 23 Pro Vario/ OPTI B 26 Pro Vario oraz obr./min dla OPTI B 33 Pro Vario Osłona pasków klinowych Zabezpieczenie za pomocą wyłącznika krańcowego

10 WIERTARKI quantum B 20 VARIO/quantum B 32 VARIO Wiertarki stołowe i słupowe z falownikiem VARICON Przekonujące argumenty: jakość, wydajność oraz cena 12 zakresów obrotów dla quantum B 20 VARIO 9 zakresów obrotów dla quantum B 32 VARIO Wrzeciono osadzone na precyzyjnych łożyskach kulkowych Szybkomocujący uchwyt wiertarski w standardzie Znacznie poprawiona sprawność przeniesienia napędu dzięki zastosowaniu zębatych pasów napędowych Ergonomicznie zaprojektowane pokrętło posuwu z nakładkami typu Softgrip Zderzak głębokości wiercenia Precyzyjnie osadzony stół roboczy z poprzecznymi rowkami teowymi, możliwość skrętu od -45 do +45 oraz możliwość obrotu do 360 Solidna, pełnowymiarowa podstawa z rowkiem teowym, użebrowana w tylnej części Precyzyjnie osadzony stół roboczy rowkami teowymi Stopniowa regulacja obrotów wrzeciona! Średnica wiercenia do 32 mm przy zasilaniu 230 V! Model quantum B 20 Vario quantum B 32 Vario Numer katalogowy netto Parametry charakterystyczne Parametry zasilania Moc silnika 0.55 kw 230 V ~50 Hz 1.1 kw 230 V ~50 Hz Zakres wiercenia Średnica wiercenia w stali Ø 20 mm Ø 32 mm Odległość osi wrzeciona od kolumny 170 mm 225 mm Wysuw tulei wrzeciona 80 mm 125 mm Obroty wrzeciona Obroty wrzeciona obr./min obr./min Liczba zakresów prędkości 12 bezstopniowo 9 bezstopniowo System mocowania we wrzecionie System mocowania we wrzecionie MT 2 MT 4 Stół roboczy Wymiary stołu (D x S) 275 x 275 mm 360 x 360 mm Wymiar rowka teowego 14 mm 14 mm Kąt skrętu stołu roboczego ± 45 ± 45 Kąt obrotu stółu roboczego Odległość wrzeciono - stół (maks.) 450 mm 600 mm Odległość wrzeciono - podstawa (maks.) 635 mm 1170 mm Wymiary gabarytowe Średnica kolumny 70 mm 92 mm Długość x Szerokość x Wysokość 700 x 300 x 990 mm 790 x 400 x 1730 mm Masa netto 56 kg 138 kg Wyposażenie standardowe Uchwyt wiertarski (0-16 mm) Uchwyt wiertarski (0-16 mm) Nakrętki teowe 2 szt. Nakrętki teowe 2 szt. Stożek Morse a MT 2 Stożek Morse a MT4 Zmiany zastrzeżone B 32 Vario

11 WIERTARKI B 20 Vario B 32 Vario Cichobieżna przekładnia pasowa dzięki zastosowaniu aluminiowych kół pasowych Wysokie obroty wrzeciona: min -1 dla quantum B 20 VARIO min -1 dla quantum B 32 VARIO Przekonujące argumenty - falownik VARICON: Dzięki zastosowaniu falownika VARICON możliwa jest obróbka nawet bardzo najtwardszych metali Wysoka wydajność falownika, zapewniająca osiągnięcie stałego momentu obrotowego także w dolnym zakresie obrotów wrzeciona Dzięki zastosowaniu wydajnego chłodzenia możliwość ciągłej pracy, także w dolnym zakresie obrotów z pełną wydajnością Wysoka skuteczność chłodzenia obwodów falownika Całkowita eliminacja zakłóceń EMV Bezgłośna praca falownika Możliwość płynnej regulacji obrotów w czasie rzeczywistym Wiertarki Automatyczny wyłącznik zasilania (zgodny z IP 54) z wyzwalaczem podnapięciowym, wyłącznik awaryjny z blokadą, przełącznik zmiany kierunku obrotów silnika Przekładnia pasowa Znacznie poprawiona sprawność przeniesienia napędu oraz zmniejszenie poślizgu dzięki zastosowaniu zębatych pasów napędowych Zderzak głębokości wiercenia Wrzeciono Wrzeciono osadzone na precyzyjnych łożyskach kulkowych Szybkomocujący uchwyt wiertarski w standardzie Osłona uchwytu wiertarskiego Dźwignia posuwu tulei wrzeciona Dźwignia posuwu wrzeciona typu Softgrip z elastycznymi nakładkami Zderzak głębokości wiercenia Stół roboczy Precyzyjnie osadzony stół roboczy z poprzecznymi rowkami teowymi, możliwość skrętu od -45 do +45 z obrotem o kąt 360 Wysokość stołu Przestawiana za pomocą pokrętła Podpora stołu roboczego Solidna Grubościenna Podstawa Solidna, pełnowymiarowa podstawa z rowkami teowymi Użebrowana w tylnej części B 20 Vario Stalowa kolumna Grubościenna Zamocowana w sposób zapewniający płynny oraz stabilny przesuw stołu Obrabiarki są zgodne z normami CE

12 WIERTARKI OPTI B 24 H / OPTI B 28 H / OPTI B 34 H Wiertarki stołowe i słupowe o wysokiej trwałości Przekonujące argumenty: jakość, wydajność oraz cena Osłona przestrzeni roboczej o nastawianej wysokości z mikrowyłącznikiem wyłączającym obroty wrzeciona w przypadku otwarcia osłony Jednoczęściowa, aluminiowa dźwignia posuwu wrzeciona z elastycznymi nakładkami typu Softgrip (OPTI B 24 H / B 28 H) Stalowa dźwignia posuwu wrzeciona (OPTI B 34 H) Solidna podstawa z rowkami teowymi, użebrowana w tylnej części Niezależny awaryjny przycisk STOP Przełącznik kierunku obrotów wrzeciona Wrzeciono osadzone na łożyskach kulkowych Zderzak głębokości wiercenia Osłona pasów napędowych z mikrowyłącznikiem wyłączającym obroty wrzeciona w przypadku otwarcia osłony Cyfrowy odczyt wysuwu tulei wrzeciona (OPTI B 34 H) Cyfrowy odczyt obrotów wrzeciona (OPTI B 34 H) Oświetlenie przestrzeni roboczej Kąt obrotu stołu roboczego by 360 Cichobieżny silnik dużej mocy Optymalna cena B 24 H B 28 H Model OPTI B 24 H OPTI B 28 H OPTI B 34 H Numer katalogowy (230 V ) Numer katalogowy (400 V ) Cena w netto Nowość Dane techniczne Parametry zasilania Moc silnika 850 W ~50 Hz 850 W 400 V ~50 Hz 1.5 kw 400 V ~50 Hz Zakres wiercenia Średnica wiercenia w stali Ø 24 mm Ø 28 mm Ø 34 mm Odległość osi wrzeciona od kolumny 165 mm 200 mm 285 mm Wysuw tulei wrzeciona 85 mm 105 mm 160 mm System mocowania we wrzecionie System mocowania we wrzecionie MT 2 MT 3 MT 4 Obroty wrzeciona Obroty wrzeciona obr./min obr./min obr./min Liczba zakresów prędkości 7 zakresów 16 zakresów 2 x 9 zakresów Stół roboczy Wymiary stołu (długość x szerokość) 280 x 300 mm 340 x 360 mm 420 x 400 mm Wymiar rowka teowego 14 mm 14 mm 14 mm Odległość wrzeciono - stół (maks.) 515 mm 860 mm 790 mm Wymiary podstawy (długość x szerokość) 280 x 260 mm 320 x 320 mm 390 x 370 mm Odległość wrzeciono - podstawa (maks.) 681 mm 1275 mm 1025 mm Wymiary gabarytowe Średnica kolumny 80 mm 92 mm 115 mm Długość 665 mm 698 mm 918 mm Szerokość 434 mm 449 mm 585 mm Wysokość 998 mm 1721 mm 1895 mm Masa netto 130 kg 140 kg 274 kg Wyposażenie standardowe Stożek Morse a MT 2 - B 16 Stożek Morse a MT 3 - B 16 Stożek Morse a MT 4- B 16 Uchw. wiert. (0-16 mm) B16 Uchw. wiert. (0-16 mm) B16 Uchw. wiert. (0-16 mm) B16 Nakrętki teowe Nakrętki teowe Nakrętki teowe Zmiany zastrzeżone

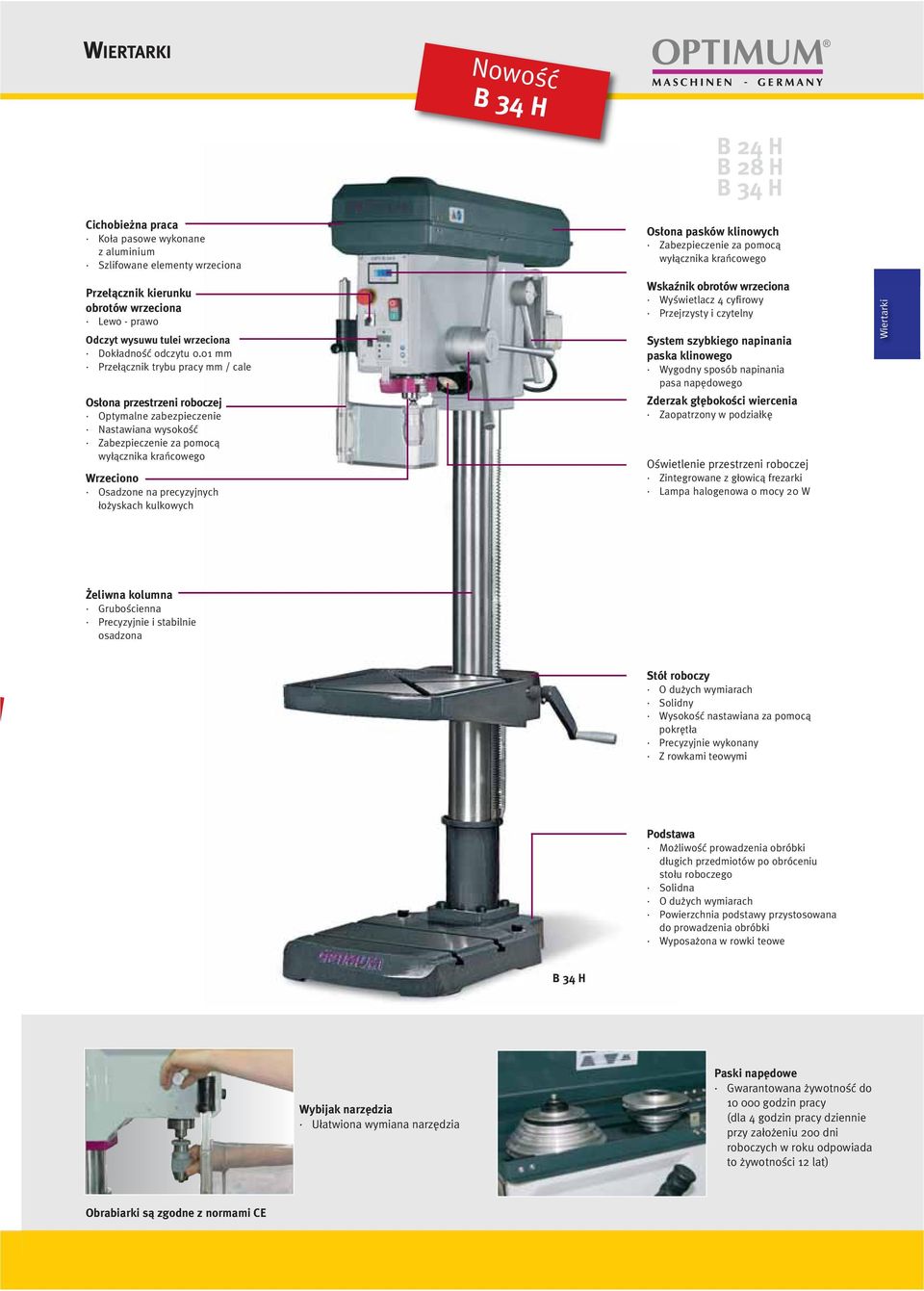

13 WIERTARKI Nowość B 34 H B 24 H B 28 H B 34 H Cichobieżna praca Koła pasowe wykonane z aluminium Szlifowane elementy wrzeciona Przełącznik kierunku obrotów wrzeciona Lewo - prawo Odczyt wysuwu tulei wrzeciona Dokładność odczytu 0.01 mm Przełącznik trybu pracy mm / cale Osłona przestrzeni roboczej Optymalne zabezpieczenie Nastawiana wysokość Zabezpieczenie za pomocą wyłącznika krańcowego Wrzeciono Osadzone na precyzyjnych łożyskach kulkowych Osłona pasków klinowych Zabezpieczenie za pomocą wyłącznika krańcowego Wskaźnik obrotów wrzeciona Wyświetlacz 4 cyfirowy Przejrzysty i czytelny System szybkiego napinania paska klinowego Wygodny sposób napinania pasa napędowego Zderzak głębokości wiercenia Zaopatrzony w podziałkę Oświetlenie przestrzeni roboczej Zintegrowane z głowicą frezarki Lampa halogenowa o mocy 20 W Wiertarki Żeliwna kolumna Grubościenna Precyzyjnie i stabilnie osadzona Stół roboczy O dużych wymiarach Solidny Wysokość nastawiana za pomocą pokrętła Precyzyjnie wykonany Z rowkami teowymi Podstawa Możliwość prowadzenia obróbki długich przedmiotów po obróceniu stołu roboczego Solidna O dużych wymiarach Powierzchnia podstawy przystosowana do prowadzenia obróbki Wyposażona w rowki teowe B 34 H Wybijak narzędzia Ułatwiona wymiana narzędzia Paski napędowe Gwarantowana żywotność do godzin pracy (dla 4 godzin pracy dziennie przy założeniu 200 dni roboczych w roku odpowiada to żywotności 12 lat) Obrabiarki są zgodne z normami CE

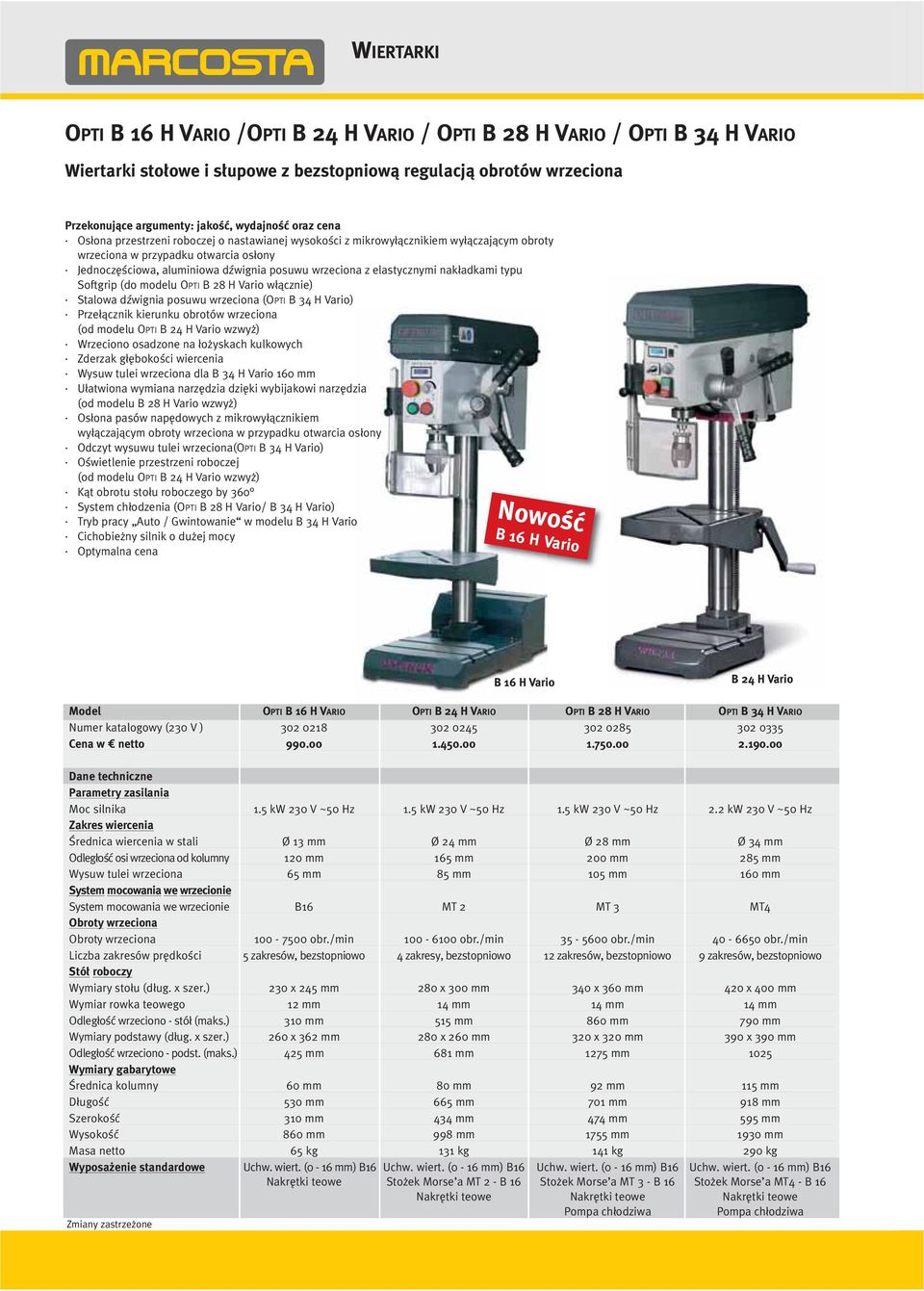

14 WIERTARKI OPTI B 16 H VARIO /OPTI B 24 H VARIO / OPTI B 28 H VARIO / OPTI B 34 H VARIO Wiertarki stołowe i słupowe z bezstopniową regulacją obrotów wrzeciona Przekonujące argumenty: jakość, wydajność oraz cena Osłona przestrzeni roboczej o nastawianej wysokości z mikrowyłącznikiem wyłączającym obroty wrzeciona w przypadku otwarcia osłony Jednoczęściowa, aluminiowa dźwignia posuwu wrzeciona z elastycznymi nakładkami typu Softgrip (do modelu OPTI B 28 H Vario włącznie) Stalowa dźwignia posuwu wrzeciona (OPTI B 34 H Vario) Przełącznik kierunku obrotów wrzeciona (od modelu OPTI B 24 H Vario wzwyż) Wrzeciono osadzone na łożyskach kulkowych Zderzak głębokości wiercenia Wysuw tulei wrzeciona dla B 34 H Vario 160 mm Ułatwiona wymiana narzędzia dzięki wybijakowi narzędzia (od modelu B 28 H Vario wzwyż) Osłona pasów napędowych z mikrowyłącznikiem wyłączającym obroty wrzeciona w przypadku otwarcia osłony Odczyt wysuwu tulei wrzeciona(opti B 34 H Vario) Oświetlenie przestrzeni roboczej (od modelu OPTI B 24 H Vario wzwyż) Kąt obrotu stołu roboczego by 360 System chłodzenia (OPTI B 28 H Vario/ B 34 H Vario) Tryb pracy Auto / Gwintowanie w modelu B 34 H Vario Cichobieżny silnik o dużej mocy Optymalna cena Nowość B 16 H Vario B 16 H Vario B 24 H Vario Model OPTI B 16 H VARIO OPTI B 24 H VARIO OPTI B 28 H VARIO OPTI B 34 H VARIO Numer katalogowy (230 V ) Cena w netto Dane techniczne Parametry zasilania Moc silnika 1.5 kw 230 V ~50 Hz 1.5 kw 230 V ~50 Hz 1.5 kw 230 V ~50 Hz 2.2 kw 230 V ~50 Hz Zakres wiercenia Średnica wiercenia w stali Ø 13 mm Ø 24 mm Ø 28 mm Ø 34 mm Odległość osi wrzeciona od kolumny 120 mm 165 mm 200 mm 285 mm Wysuw tulei wrzeciona 65 mm 85 mm 105 mm 160 mm System mocowania we wrzecionie System mocowania we wrzecionie B16 MT 2 MT 3 MT4 Obroty wrzeciona Obroty wrzeciona obr./min obr./min obr./min obr./min Liczba zakresów prędkości 5 zakresów, bezstopniowo 4 zakresy, bezstopniowo 12 zakresów, bezstopniowo 9 zakresów, bezstopniowo Stół roboczy Wymiary stołu (dług. x szer.) 230 x 245 mm 280 x 300 mm 340 x 360 mm 420 x 400 mm Wymiar rowka teowego 12 mm 14 mm 14 mm 14 mm Odległość wrzeciono - stół (maks.) 310 mm 515 mm 860 mm 790 mm Wymiary podstawy (dług. x szer.) 260 x 362 mm 280 x 260 mm 320 x 320 mm 390 x 390 mm Odległość wrzeciono - podst. (maks.) 425 mm 681 mm 1275 mm 1025 Wymiary gabarytowe Średnica kolumny 60 mm 80 mm 92 mm 115 mm Długość 530 mm 665 mm 701 mm 918 mm Szerokość 310 mm 434 mm 474 mm 595 mm Wysokość 860 mm 998 mm 1755 mm 1930 mm Masa netto 65 kg 131 kg 141 kg 290 kg Wyposażenie standardowe Uchw. wiert. (0-16 mm) B16 Uchw. wiert. (0-16 mm) B16 Uchw. wiert. (0-16 mm) B16 Uchw. wiert. (0-16 mm) B16 Nakrętki teowe Stożek Morse a MT 2 - B 16 Stożek Morse a MT 3 - B 16 Stożek Morse a MT4 - B 16 Nakrętki teowe Nakrętki teowe Nakrętki teowe Pompa chłodziwa Pompa chłodziwa Zmiany zastrzeżone

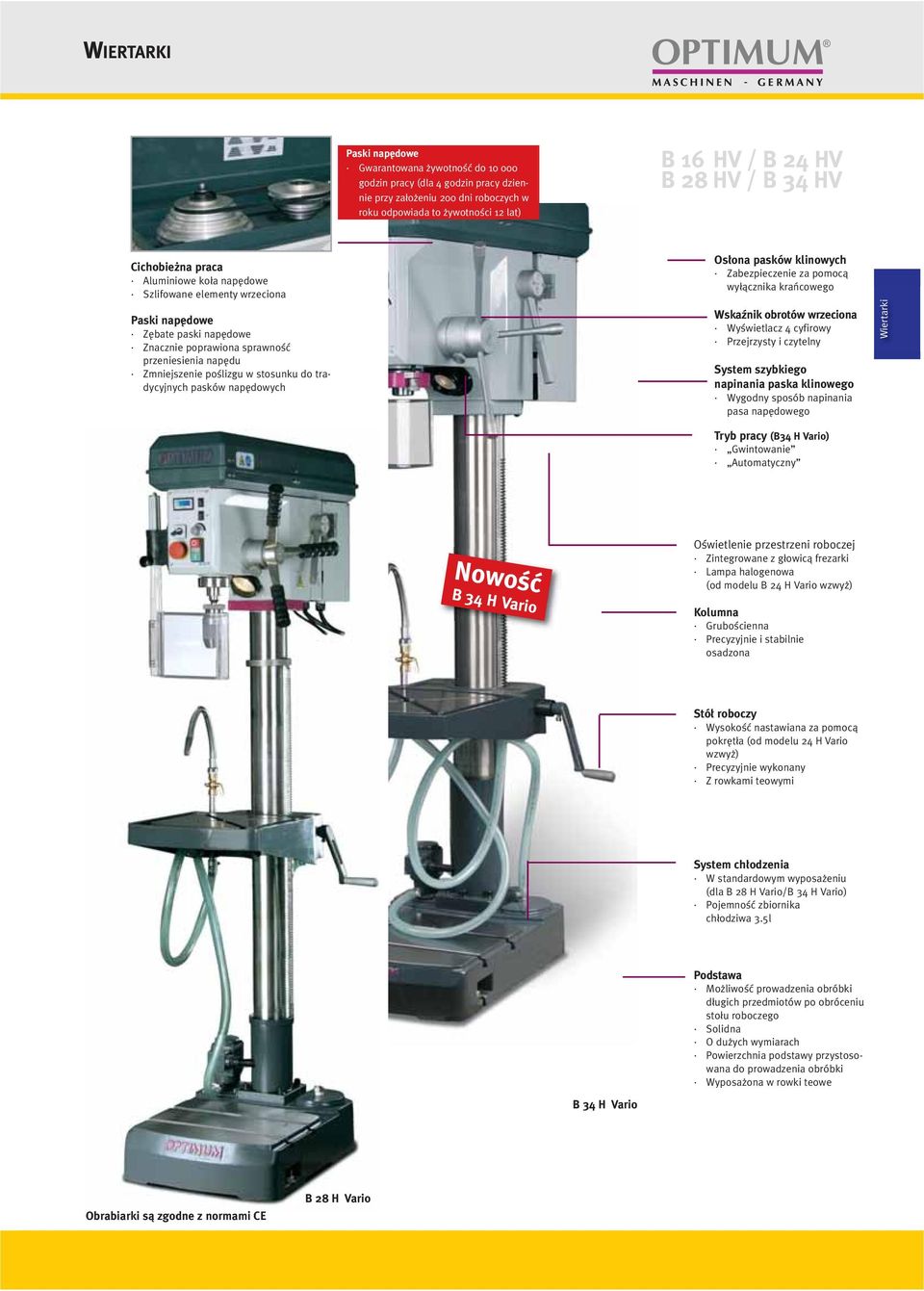

15 WIERTARKI Paski napędowe Gwarantowana żywotność do godzin pracy (dla 4 godzin pracy dziennie przy założeniu 200 dni roboczych w roku odpowiada to żywotności 12 lat) B 16 HV / B 24 HV B 28 HV / B 34 HV Cichobieżna praca Aluminiowe koła napędowe Szlifowane elementy wrzeciona Paski napędowe Zębate paski napędowe Znacznie poprawiona sprawność przeniesienia napędu Zmniejszenie poślizgu w stosunku do tradycyjnych pasków napędowych Osłona pasków klinowych Zabezpieczenie za pomocą wyłącznika krańcowego Wskaźnik obrotów wrzeciona Wyświetlacz 4 cyfirowy Przejrzysty i czytelny System szybkiego napinania paska klinowego Wygodny sposób napinania pasa napędowego Wiertarki Tryb pracy (B34 H Vario) Gwintowanie Automatyczny Nowość B 34 H Vario Oświetlenie przestrzeni roboczej Zintegrowane z głowicą frezarki Lampa halogenowa (od modelu B 24 H Vario wzwyż) Kolumna Grubościenna Precyzyjnie i stabilnie osadzona Stół roboczy Wysokość nastawiana za pomocą pokrętła (od modelu 24 H Vario wzwyż) Precyzyjnie wykonany Z rowkami teowymi System chłodzenia W standardowym wyposażeniu (dla B 28 H Vario/B 34 H Vario) Pojemność zbiornika chłodziwa 3.5l Podstawa Możliwość prowadzenia obróbki długich przedmiotów po obróceniu stołu roboczego Solidna O dużych wymiarach Powierzchnia podstawy przystosowana do prowadzenia obróbki Wyposażona w rowki teowe B 34 H Vario Obrabiarki są zgodne z normami CE B 28 H Vario

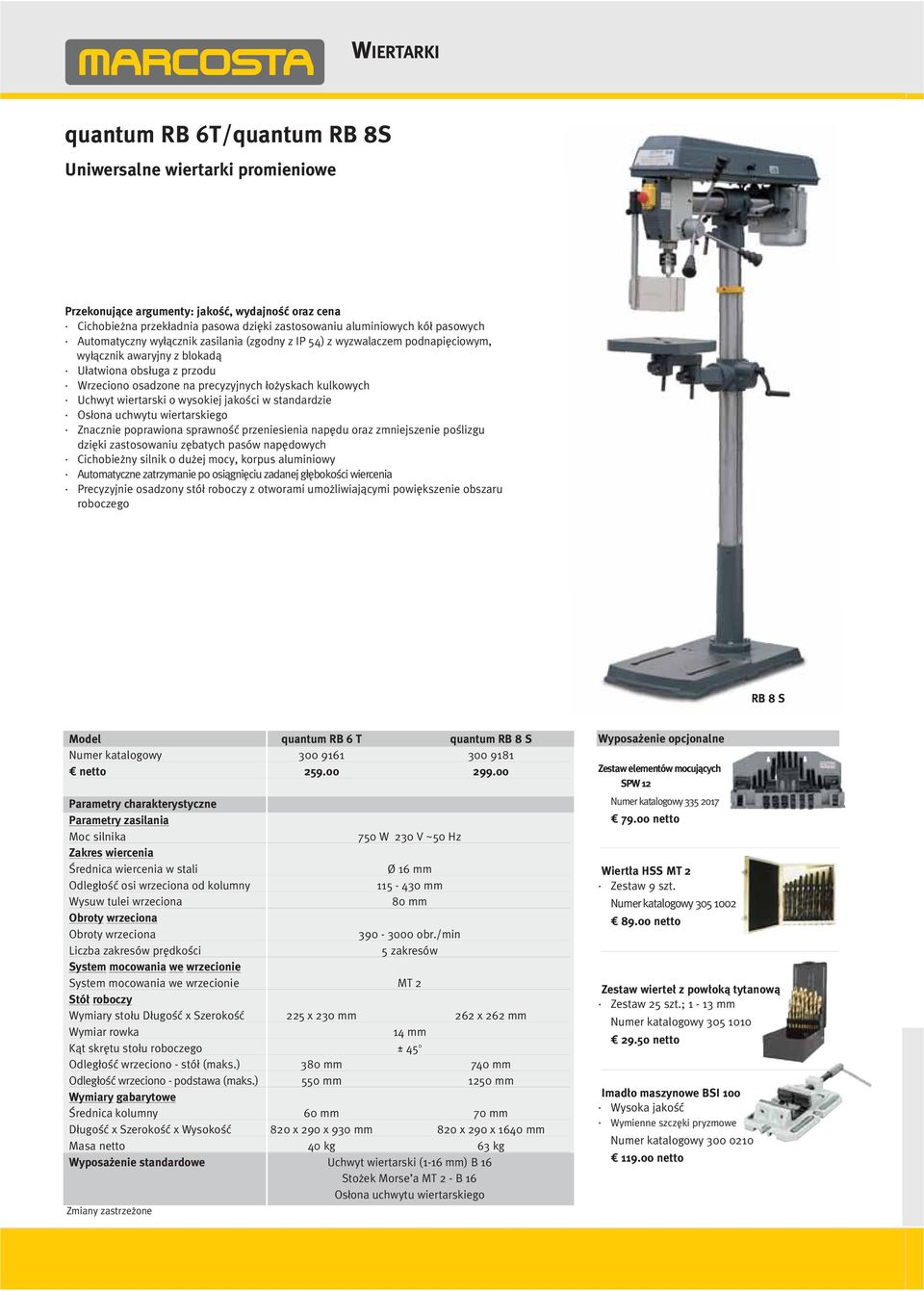

16 WIERTARKI quantum RB 6T/quantum RB 8S Uniwersalne wiertarki promieniowe Przekonujące argumenty: jakość, wydajność oraz cena Cichobieżna przekładnia pasowa dzięki zastosowaniu aluminiowych kół pasowych Automatyczny wyłącznik zasilania (zgodny z IP 54) z wyzwalaczem podnapięciowym, wyłącznik awaryjny z blokadą Ułatwiona obsługa z przodu Wrzeciono osadzone na precyzyjnych łożyskach kulkowych Uchwyt wiertarski o wysokiej jakości w standardzie Osłona uchwytu wiertarskiego Znacznie poprawiona sprawność przeniesienia napędu oraz zmniejszenie poślizgu dzięki zastosowaniu zębatych pasów napędowych Cichobieżny silnik o dużej mocy, korpus aluminiowy Automatyczne zatrzymanie po osiągnięciu zadanej głębokości wiercenia Precyzyjnie osadzony stół roboczy z otworami umożliwiającymi powiększenie obszaru roboczego RB 8 S Model quantum RB 6 T quantum RB 8 S Numer katalogowy netto Parametry charakterystyczne Parametry zasilania Moc silnika 750 W 230 V ~50 Hz Zakres wiercenia Średnica wiercenia w stali Ø 16 mm Odległość osi wrzeciona od kolumny mm Wysuw tulei wrzeciona 80 mm Obroty wrzeciona Obroty wrzeciona obr./min Liczba zakresów prędkości 5 zakresów System mocowania we wrzecionie System mocowania we wrzecionie MT 2 Stół roboczy Wymiary stołu Długość x Szerokość 225 x 230 mm 262 x 262 mm Wymiar rowka 14 mm Kąt skrętu stołu roboczego ± 45 0 Odległość wrzeciono - stół (maks.) 380 mm 740 mm Odległość wrzeciono - podstawa (maks.) 550 mm 1250 mm Wymiary gabarytowe Średnica kolumny 60 mm 70 mm Długość x Szerokość x Wysokość 820 x 290 x 930 mm 820 x 290 x 1640 mm Masa netto 40 kg 63 kg Wyposażenie standardowe Uchwyt wiertarski (1-16 mm) B 16 Stożek Morse a MT 2 - B 16 Osłona uchwytu wiertarskiego Zmiany zastrzeżone Wyposażenie opcjonalne Zestaw elementów mocujących SPW 12 Numer katalogowy netto Wiertła HSS MT 2 Zestaw 9 szt. Numer katalogowy netto Zestaw wierteł z powłoką tytanową Zestaw 25 szt.; 1-13 mm Numer katalogowy netto Imadło maszynowe BSI 100 Wysoka jakość Wymienne szczęki pryzmowe Numer katalogowy netto

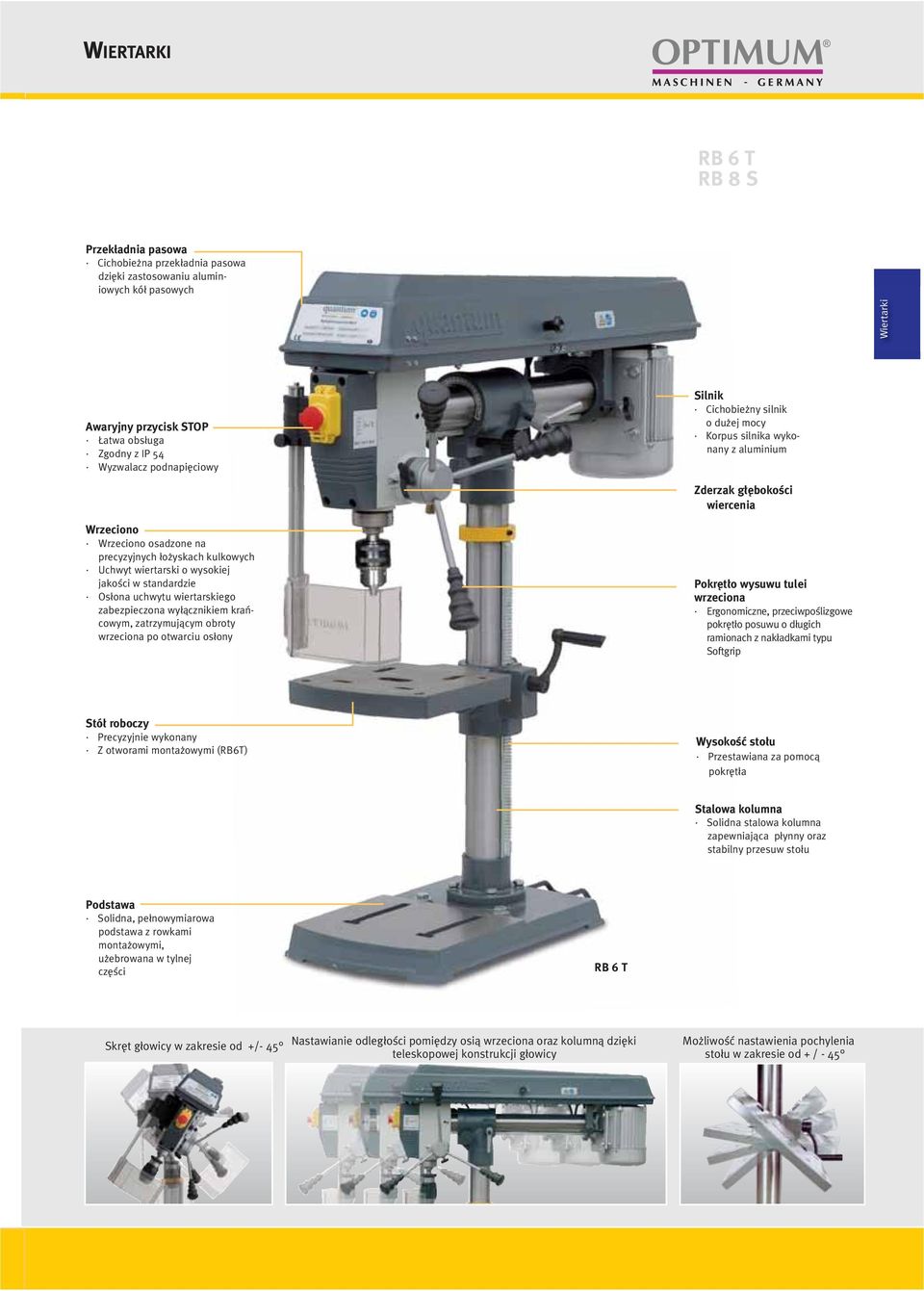

17 WIERTARKI RB 6 T RB 8 S Przekładnia pasowa Cichobieżna przekładnia pasowa dzięki zastosowaniu aluminiowych kół pasowych Wiertarki Awaryjny przycisk STOP Łatwa obsługa Zgodny z IP 54 Wyzwalacz podnapięciowy Silnik Cichobieżny silnik o dużej mocy Korpus silnika wykonany z aluminium Zderzak głębokości wiercenia Wrzeciono Wrzeciono osadzone na precyzyjnych łożyskach kulkowych Uchwyt wiertarski o wysokiej jakości w standardzie Osłona uchwytu wiertarskiego zabezpieczona wyłącznikiem krańcowym, zatrzymującym obroty wrzeciona po otwarciu osłony Pokrętło wysuwu tulei wrzeciona Ergonomiczne, przeciwpoślizgowe pokrętło posuwu o długich ramionach z nakładkami typu Softgrip Stół roboczy Precyzyjnie wykonany Z otworami montażowymi (RB6T) Wysokość stołu Przestawiana za pomocą pokrętła Stalowa kolumna Solidna stalowa kolumna zapewniająca płynny oraz stabilny przesuw stołu Podstawa Solidna, pełnowymiarowa podstawa z rowkami montażowymi, użebrowana w tylnej części RB 6 T Skręt głowicy w zakresie od +/- 45 Nastawianie odległości pomiędzy osią wrzeciona oraz kolumną dzięki teleskopowej konstrukcji głowicy Możliwość nastawienia pochylenia stołu w zakresie od + / - 45 Obrabiarki są zgodne z normami CE

18 WIERTARKI quantum B 30 GT/quantum B 28 GS/quantum B 30 GS Wiertarki stołowe i słupowe ze zmianą obrotów wrzeciona za pomocą przekładni mechanicznej Przekonujące argumenty: jakość, wydajność oraz cena System przeniesienia napędu za pomocą przekładni zębatej Zmiana obrotów wrzeciona przy pomocy dwóch dźwigni umieszczonych na bocznej stronie głowicy Wysokość głowicy przesta-wiana za pomocą pokrętła W modelach B 28 GS oraz B 30 GS położenie stołu względem wrzeciona regulowane za pomocą pokrętła Wysokość głowicy przesta-wiana za pomocą pokrętła W modelach B 28 GS oraz B 30 GS położenie stołu względem wrzeciona regulowane za pomocą pokrętła Cichobieżny, dwustopniowy silnik o dużej mocy Automatyka głębokości wiercenia ze wskaźnikiem Dźwignia posuwu o długich ramionach Wrzeciono osadzone na precyzyjnych łożyskach kulkowych Uchwyt wiertarski typu quantum B 30 GT B 28 GS Model quantum B 30 GT quantum B 28 GS quantum B 30 GS Numer katalogowy netto Parametry charakterystyczne Parametry zasilania Moc silnika 750 W 400 V ~50 Hz Zakres wiercenia Średnica wiercenia w stali Ø 30 mm Średnica gwintowania w stali M 12 Średnica wiercenia w żeliwie Ø 38 mm Średnica gwintowania w żeliwie M 16 Odległość osi wrzeciona od kolumny 225 mm 225 mm 315 mm Wysuw tulei wrzeciona 140 mm Obroty wrzeciona Obroty wrzeciona obr./min Liczba zakresów prędkości 8 zakresów System mocowania we wrzecionie System mocowania we wrzecionie MT 3 Stół roboczy Wymiary stołu roboczego (D x S) x 360 mm 480 x 375 mm Odległość wrzeciono - stół (maks.) mm 660 mm Wymiary podstawy (długość x szerokość) 300 x 305 mm 305 x 297 mm 400 x 475 mm Odległość wrzeciono - podstawa (maks.) 405 mm 1075 mm 1200 mm Wymiar rowka teowego 14 mm 14 mm 14 mm Wymiary gabarytowe Średnica kolumny 100 mm 100 mm 125 mm Długość x Szerokość x Wysokość 580 x 400 x 1230 mm 550 x 470 x 1700 mm 780 x 490 x 1830 mm Masa netto 172 kg 240 kg 406 kg Wyposażenie standardowe Szybkomocujący uchwyt wiertarski (0-16 mm) B16 Trzpień ze stożkiem Morse a MT 3 Zmiany zastrzeżone

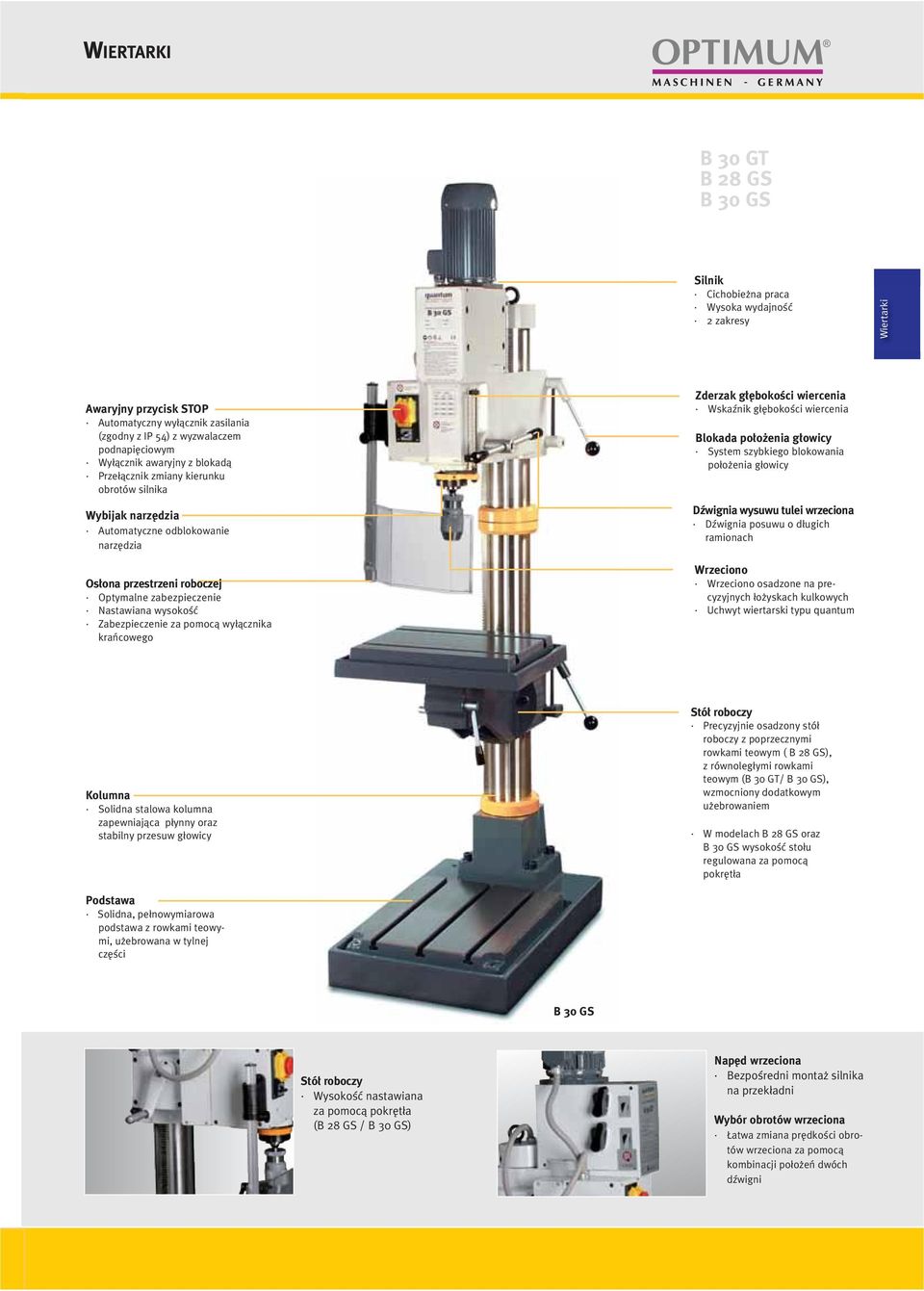

19 WIERTARKI B 30 GT B 28 GS B 30 GS Silnik Cichobieżna praca Wysoka wydajność 2 zakresy Wiertarki Awaryjny przycisk STOP Automatyczny wyłącznik zasilania (zgodny z IP 54) z wyzwalaczem podnapięciowym Wyłącznik awaryjny z blokadą Przełącznik zmiany kierunku obrotów silnika Wybijak narzędzia Automatyczne odblokowanie narzędzia Osłona przestrzeni roboczej Optymalne zabezpieczenie Nastawiana wysokość Zabezpieczenie za pomocą wyłącznika krańcowego Zderzak głębokości wiercenia Wskaźnik głębokości wiercenia Blokada położenia głowicy System szybkiego blokowania położenia głowicy Dźwignia wysuwu tulei wrzeciona Dźwignia posuwu o długich ramionach Wrzeciono Wrzeciono osadzone na precyzyjnych łożyskach kulkowych Uchwyt wiertarski typu quantum Kolumna Solidna stalowa kolumna zapewniająca płynny oraz stabilny przesuw głowicy Stół roboczy Precyzyjnie osadzony stół roboczy z poprzecznymi rowkami teowym ( B 28 GS), z równoległymi rowkami teowym (B 30 GT/ B 30 GS), wzmocniony dodatkowym użebrowaniem W modelach B 28 GS oraz B 30 GS wysokość stołu regulowana za pomocą pokrętła Podstawa Solidna, pełnowymiarowa podstawa z rowkami teowymi, użebrowana w tylnej części B 30 GS Stół roboczy Wysokość nastawiana za pomocą pokrętła (B 28 GS / B 30 GS) Napęd wrzeciona Bezpośredni montaż silnika na przekładni Wybór obrotów wrzeciona Łatwa zmiana prędkości obrotów wrzeciona za pomocą kombinacji położeń dwóch dźwigni Obrabiarki są zgodne z normami CE

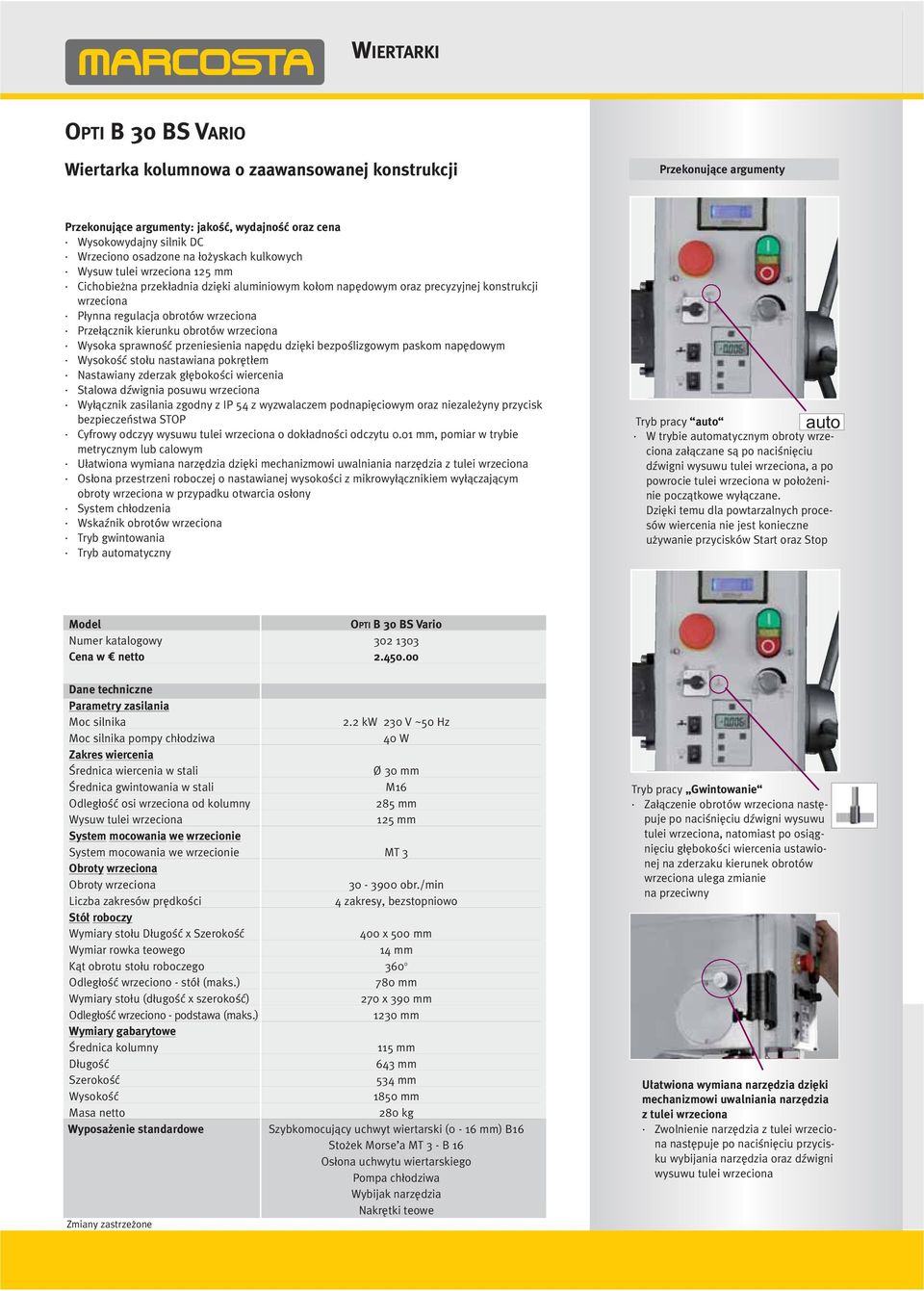

20 WIERTARKI OPTI B 30 BS VARIO Wiertarka kolumnowa o zaawansowanej konstrukcji Przekonujące argumenty Przekonujące argumenty: jakość, wydajność oraz cena Wysokowydajny silnik DC Wrzeciono osadzone na łożyskach kulkowych Wysuw tulei wrzeciona 125 mm Cichobieżna przekładnia dzięki aluminiowym kołom napędowym oraz precyzyjnej konstrukcji wrzeciona Płynna regulacja obrotów wrzeciona Przełącznik kierunku obrotów wrzeciona Wysoka sprawność przeniesienia napędu dzięki bezpoślizgowym paskom napędowym Wysokość stołu nastawiana pokrętłem Nastawiany zderzak głębokości wiercenia Stalowa dźwignia posuwu wrzeciona Wyłącznik zasilania zgodny z IP 54 z wyzwalaczem podnapięciowym oraz niezależyny przycisk bezpieczeństwa STOP Cyfrowy odczyy wysuwu tulei wrzeciona o dokładności odczytu 0.01 mm, pomiar w trybie metrycznym lub calowym Ułatwiona wymiana narzędzia dzięki mechanizmowi uwalniania narzędzia z tulei wrzeciona Osłona przestrzeni roboczej o nastawianej wysokości z mikrowyłącznikiem wyłączającym obroty wrzeciona w przypadku otwarcia osłony System chłodzenia Wskaźnik obrotów wrzeciona Tryb gwintowania Tryb automatyczny auto Tryb pracy auto W trybie automatycznym obroty wrzeciona załączane są po naciśnięciu dźwigni wysuwu tulei wrzeciona, a po powrocie tulei wrzeciona w położeninie początkowe wyłączane. Dzięki temu dla powtarzalnych procesów wiercenia nie jest konieczne używanie przycisków Start oraz Stop Model OPTI B 30 BS Vario Numer katalogowy Cena w netto Dane techniczne Parametry zasilania Moc silnika 2.2 kw 230 V ~50 Hz Moc silnika pompy chłodziwa 40 W Zakres wiercenia Średnica wiercenia w stali Ø 30 mm Średnica gwintowania w stali M16 Odległość osi wrzeciona od kolumny 285 mm Wysuw tulei wrzeciona 125 mm System mocowania we wrzecionie System mocowania we wrzecionie MT 3 Obroty wrzeciona Obroty wrzeciona obr./min Liczba zakresów prędkości 4 zakresy, bezstopniowo Stół roboczy Wymiary stołu Długość x Szerokość 400 x 500 mm Wymiar rowka teowego 14 mm Kąt obrotu stołu roboczego Odległość wrzeciono - stół (maks.) 780 mm Wymiary stołu (długość x szerokość) 270 x 390 mm Odległość wrzeciono - podstawa (maks.) 1230 mm Wymiary gabarytowe Średnica kolumny 115 mm Długość 643 mm Szerokość 534 mm Wysokość 1850 mm Masa netto 280 kg Wyposażenie standardowe Szybkomocujący uchwyt wiertarski (0-16 mm) B16 Stożek Morse a MT 3 - B 16 Osłona uchwytu wiertarskiego Pompa chłodziwa Wybijak narzędzia Nakrętki teowe Zmiany zastrzeżone Tryb pracy Gwintowanie Załączenie obrotów wrzeciona następuje po naciśnięciu dźwigni wysuwu tulei wrzeciona, natomiast po osiągnięciu głębokości wiercenia ustawionej na zderzaku kierunek obrotów wrzeciona ulega zmianie na przeciwny Ułatwiona wymiana narzędzia dzięki mechanizmowi uwalniania narzędzia z tulei wrzeciona Zwolnienie narzędzia z tulei wrzeciona następuje po naciśnięciu przycisku wybijania narzędzia oraz dźwigni wysuwu tulei wrzeciona

21 WIERTARKI B 30 BS Vario Panel sterujący Wskaźnik obrotów wrzeciona Awaryjny przycisk STOP Przełącznik kierunku obrotów wrzeciona Potencjometr Wyłącznik pompy chłodziwa Wyłącznik oświetlenia Odczyt wysuwu tulei wrzeciona Dokładność odczytu 0.01 mm Oświetlenie przestrzeni roboczej Zintegrowane z głowicą frezarki Lampa halogenowa Kolumna Grubościenna Zapewniająca płynny i stabilny przesuw stołu roboczego Wiertarki Osłona przestrzeni roboczej Optymalne zabezpieczenie Nastawiana wysokość Zabezpieczenie za pomocą wyłącznika krańcowego Wężyk do chłodziwa Zawór dozujący Zawór odcinający Podpora stółu roboczego Wysokość przestawiana za pomocą pokrętła Stół roboczy O dużych wymiarach Solidny Precyzyjnie wykonany Z rowkami teowymi Użebrowany w tylnej części Podwójna blokada położenia Podstawa Możliwość prowadzenia obróbki długich przedmiotów po obróceniu stołu roboczego Solidna Z rowkami teowymi Powierzchnia podstawy przystosowana do prowadzenia obróbki System chłodzenia W standardowym wyposażeniu Zbiornik chłodziwa zintegrowany z podstawą obrabiarki Pojemność zbiornika chłodziwa 4.5 l Zmiana zakresu obrotów wrzeciona następuje poprzez zmianę przełożenia pasków napędowych Wysoka sprawność przeniesienia napędu dzięki bezpoślizgowym paskom napędowym Cichobieżna praca dzięki aluminiowym kołom napędowym i precyzyjnej konstrukcji wrzeciona Zakres 1 Obroty wrzeciona obr./min Moment obrotowy 100 Nm obr./min 25 Nm obr./min 13 Nm obr./min 6 Nm Obrabiarki są zgodne z normami CE

22 WIERTARKI OPTI B 40 GSP/OPTI B 40 GSM Przemysłowe wiertarki z możliwością gwintowania w standardzie Przekonujące argumenty: jakość, wydajność oraz cena Solidna konstrukcja o dużej wytrzymałości Osłona przestrzeni roboczej o nastawianej wysokości z mikrowyłącznikiem wyłączającym obroty wrzeciona w przypadku otwarcia osłony Żeliwna kolumna zapewniająca dużą sztywność i stabilność Automatyczne smarowanie kół zębatych za pomocą pompy olejowej Wysoka współosiowość wrzeciona dzięki unikalnej konstrukcji oraz zastosowanej obróbce elementów napędu Bardzo cicha praca dzięki precyzyjnej przekładni Wbudowany system gwintowania Blokowalny przycisk awaryjny oraz zabezpieczenie silnika Ułatwiona wymiana narzędzia dzięki mechanizmowi uwalniania narzędzia z tulei wrzeciona OPTI B 40 GSP - sprzęgło mechaniczne, dwie prędkości wysuwu tulei wrzeciona OPTI B 40 GSM - elektrosprzęgło wysuwu tulei wrzeciona Model OPTI B 40 GSP Numer katalogowy Cena w netto Model OPTI B 40 GSM Numer katalogowy Cena w netto Dane techniczne Parametry zasilania Moc silnika 1.5 kw 400 V ~50 Hz Moc silnika pompy chłodziwa 40 W Zakres wiercenia Średnica wiercenia w stali Ø 35 mm Średnica gwintowania w stali M 24 Średnica wiercenia w żeliwie Ø 45 mm Średnica gwintowania w żeliwie M 30 Odległość osi wrzeciona od kolumny 350 mm Wysuw tulei wrzeciona 180 mm System mocowania we wrzecionie System mocowania we wrzecionie MT 4 Autom. spindle sleeve feed 2 zakresy, 0.1/0.2 mm/obr. Obroty wrzeciona Obroty wrzeciona obr./min Liczba zakresów prędkości 18 zakresów Stół roboczy Wymiary stołu roboczego (D x S) 560 x 560 mm Wymiar rowka teowego 18 mm Odległość wrzeciono - stół (maks.) 780 mm Wymiary podstawy (D x S) 510 x 500 mm Odległość wrzeciono - podstawa (maks.) 1320 mm Wymiary gabarytowe Średnica kolumny 150 mm Długość x Szerokość x Wysokość 730 x 560 x 2220 mm Masa netto 500 kg Wyposażenie standardowe Szybkomocujący uchwyt wiertarski 0-16 mm Stożek Morse a MT 4, osłona uchwytu wiertarskiego Oświetlenie, system chłodzenia System gwintowania Zmiany zastrzeżone B 40 GSP

23 WIERTARKI Ułatwiona wymiana narzędzia dzięki mechanizmowi uwalniania narzędzia z tulei wrzeciona Zwolnienie narzędzia z tulei wrzeciona następuje po naciśnięciu przycisku wybijania narzędzia oraz dźwigni wysuwu tulei wrzeciona B 40 GSM B 40 GSP Obroty wrzeciona 9 prędkości obrotów wrzeciona zmienianych za pomocą przełącznika prędkości dostępnego z przodu obrabiarki oraz dwustopniowy silnik umożliwiający uzyskanie w sumie 18 prędkości obrotowych wrzeciona od 50 do 1450 obr./min Wiertarki Wysuw tulei wrzeciona Automatyczny 2 zakresy: 0.1/0.2 mm/obr. Zderzak głębokości wiercenia Nastawny z podziałką milimetrową Oświetlenie przestrzeni roboczej Zintegrowane z głowicą wiertarki Osłona przestrzeni roboczej Optymalne zabezpieczenie Nastawiana wysokość Zabezpieczenie za pomocą wyłącznika krańcowego Przełącznik kierunku obrotów wrzeciona Dla procesów gwintowania Stół roboczy O dużych wymiarach Solidny Precyzyjnie wykonany Z rowkami teowymi Użebrowany w tylnej części Wysokość nastawiana za pomocą pokrętła Obrót o kąt 360 względem kolumny i własnej osi Żeliwna kolumna Grubościenna O wysokiej sztywności Solidna Podstawa Solidna Wyposażona w rowki teowe Powierzchnia podstawy przystosowana do prowadzenia obróbki Możliwość prowadzenia obróbki długich przedmiotów po obróceniu stołu roboczego B 40 GSM System chłodzenia W standardowym wyposażeniu Zbiornik chłodziwa zintegrowany z podstawą obrabiarki Pojemność zbiornika 5 l Wydajność pompy chłodziwa 2 l/min. OPTI B 40 GSP Automatyczny posuw wrzeciona jest uruchamiany za pomocą dźwigni. Po osiągnięciu zadanej głębokości wiercenia następuje zmiana kierunku posuwu tulei wrzeciona i wyłączenie obrotów OPTI B 40 GSM Załączenie sprzęgła automatycznego posuwu odbywa się za pomocą przycisku znajdującego się na dźwigni posuwu Obrabiarki są zgodne z normami CE

24 WIERTARKI OPTI B 50 GSM Ciężka wiertarka słupowa do zastosowań przemysłowych Przekonujące argumenty Przekonujące argumenty: jakość, wydajność oraz cena Solidna konstrukcja o dużej wytrzymałości Wysoka sztywność obrabiarki Automatyczne smarowanie kół zębatych za pomocą pompy olejowej Wysoka współosiowość wrzeciona dzięki unikalnej konstrukcji oraz zastosowanej obróbce elementów napędu Bardzo cicha praca dzięki precyzyjnej przekładni Wbudowany system gwintowania Blokowalny przycisk awaryjny oraz zabezpieczenie silnika Oświetlenie przestrzeni roboczej zintegrowana z głowicą wiertarki Ułatwiona wymiana narzędzia dzięki mechanizmowi uwalniania narzędzia z tulei wrzeciona Osłona przestrzeni roboczej o nastawianej wysokości z mikrowyłącznikiem wyłączającym obroty wrzeciona w przypadku otwarcia osłony Automatyczny posuw tulei wrzeciona Wybijak narzędzia Ułatwiona wymiana narzędzia dzięki mechanizmowi uwalniania narzędzia z tulei wrzeciona Model OPTI B 50 GSM Numer katalogowy Cena w netto Dane techniczne Parametry zasilania Moc silnika 3.0 / 2.4 kw 400 V ~50 Hz Moc silnika pompy chłodziwa 40 W Zakres wiercenia Średnica wiercenia w stali Ø 50 mm Średnica gwintowania w stali M 42 Średnica wiercenia w żeliwie Ø 60 mm Średnica gwintowania w żeliwie M 50 Odległość osi wrzeciona od kolumny 375 mm Wysuw tulei wrzeciona 230 mm System mocowania we wrzecionie System mocowania we wrzecionie MT 4 Automatyczny posuw tulei wrzeciona 6 zakresów, 0.05/0.3 mm/obr. Obroty wrzeciona Obroty wrzeciona obr./min Liczba zakresów prędkości 18 zakresów Stół roboczy Wymiary stołu roboczego (D x S) 600 x 600 mm Wymiar rowka teowego 18 mm Odległość wrzeciono - stół (maks.) 800 mm Wymiary podstawy (D x S) 600 x 520 mm Odległość wrzeciono - podstawa (maks.) 1300 mm Wymiary gabarytowe Średnica kolumny 200 mm Długość x Szerokość x Wysokość 1016 x 610 x 2454 mm Masa netto 950 kg Wyposażenie standardowe Szybkomocujący uchwyt wiertarski 0-16 mm Stożek Morse a MT 4 Osłona uchwytu wiertarskiego Oświetlenie przestrzeni roboczej System chłodzenia Wybijak narzędzia Nakrętki teowe Zmiany zastrzeżone Stół roboczy Podwójna blokada położenia Wysokość nastawiana za pomocą pokrętła Oświetlenie przestrzeni roboczej Zintegrowane z głowicą wiertarki Lampa halogenowa Wężyk do chłodziwa Zawór dozujący Zawór odcinający

25 WIERTARKI Solidna konstrukcja Masa 820 kg Stabilna i wytrzymała B 50 GSM Zderzak głębokości wiercenia Nastawny Z podziałką milimetrową Posuw tulei wrzeciona Automatyczny Załączenie sprzęgła automatycznego posuwu odbywa się za pomocą przycisku znajdującego się na dźwigni posuwu Wiertarki Dokładny posuw tulei wrzeciona Za pomocą pokrętła ręcznego Pokrętło wyboru obrotów wrzeciona Osłona przestrzeni roboczej Nastawiana wysokość Zabezpieczenie za pomocą wyłącznika krańcowego Stół roboczy O dużych wymiarach Solidny Precyzyjnie wykonany Z rowkami teowymi Użebrowany w tylnej części Obrót o kąt 360 względem kolumny i własnej osi Rowek dla odpływu chłodziwa Żeliwna kolumna Grubościenna Wysoka stabilność Średnica kolumny 200 mm Podstawa Możliwość prowadzenia obróbki długich przedmiotów po obróceniu stołu roboczego Solidna Wyposażona w rowki teowe Precyzyjnie wykonana System chłodzenia W standardowym wyposażeniu Zbiornik chłodziwa zintegrowany z podstawą obrabiarki Pojemność zbiornika 5 l Wydajność pompy chłodziwa 2 l/min. B 50 GSM 9 prędkości obrotów wrzeciona nastawianych za pomocą dwóch dźwigni dostępnych z przodu obrabiarki oraz dwustopniowy silnik umożliwiają uzyskanie w sumie 18 prędkości obrotów wrzeciona Automatyczny posuw wrzeciona z dwoma prędkościami posuwu, załączany za pomocą przycisku znajdującego się na dźwigni posuwu Obrabiarki są zgodne z normami CE

26 WIERTARKI OPTI RB 35 Wiertarka promieniowa model OPTI RB 35 - solidna i trwała konstrukcja Przekonujące argumenty: jakość, wydajność oraz cena Szeroki zakres zastosowań Szeroki zakres obrotów wrzeciona od 155 do 2250 obr./min dzięki dwubiegowemu silnikowi Duży obszar roboczy dzięki przesuwanej głowicy Wysokość głowicy nastawiana pokrętłem z podójną blokadą położenia Wrzeciono osadzone na precyzyjnych łożyskach skośnych Solidna konstrukcja o dużej wytrzymałości Pełnowymiarowy, solidnej konstrukcji stół roboczy z rowkami teowymi Solidna żeliwna kolumna nośna obrabiarki (średnica 115 mm) Automatyczny wyłącznik zasilania z wyzwalaczem podnapięciowym, wyłącznik awaryjny Cichobieżny silnik o dużej mocy, zapewniający uzyskanie dużego momentu obrotowego Podstawa obrabiarki w standardzie Model OPTI RB 35 Numer katalogowy Cena w netto Dane techniczne Parametry zasilania Moc silnika 1.1 kw/0.55 kw 400 V ~50 Hz Zakres wiercenia Średnica wiercenia w stali Ø 32 mm Odległość osi wrzeciona od kolumny mm Travel of machine head 355 mm Wysuw tulei wrzeciona 130 mm System mocowania we wrzecionie System mocowania we wrzecionie MT 3 Obroty wrzeciona Obroty wrzeciona obr./min Liczba zakresów prędkości 2 x 5 zakresów Stół roboczy Wymiary stołu (D x S) 550 x 500 mm Wymiar rowka teowego 16 mm, rozstaw 100 mm Odległość wrzeciono - stół (maks.) mm Wymiary gabarytowe Średnica kolumny 115 mm Długość x Szerokość x Wysokość 910 x 680 x 1940 mm Masa netto 250 kg Wyposażenie standardowe Podstawa ze zbiornikiem na wióry Nakrętki teowe 2 szt. Adapter uchwytu wiertarskiego Adapter B16/MT3 Zmiany zastrzeżone 26 Wyposażenie opcjonalne Stolik mocujący D x S x W 230 x 235 x 205 mm Wymiar rowka teowego 17 mm Numer katalogowy (netto) RB 35

27 WIERTARKI RB 35 Wyłącznik zasilania Wyłącznik silnikowy z zabezpieczeniem podnapięciowym Podwójny system blokowania głowicy na określonej wysokości Wrzeciono Szeroki zakres obrotów wrzeciona od 155 do 2,250 obr./min dzięki dwubiegowemu silnikowi Wrzeciono osadzone na precyzyjnych łożyskach skośnych Precyzyjne wrzeciono Stół roboczy Solidnej konstrukcji stół roboczy z rowkami teowymi Podstawa Solidna podstawa w standardzie Wiertarka promieniowa OPTI RB32 z opcjonalnym uchwytem wiertarskim

28 WYPOSAŻENIE OPCJONALNE WIERTAREK Wyposażenie opcjonalne wiertarek B140 T Vario B160 T Vario B13 B14 B16 B20 / Vario B25 B32 / Vario B30 GT B28 GS B30 GS RB 6T RB 8 S Uchwyt wiert. do mocow. bezpośredniego Uchwyt wiert. do mocow. bezpośredniego Uchwyt wiert. do mocow. bezpośredniego Szybkomocujący uchw. wiert. 0-8 mm Szybkomocujący uchw. wiert mm Szybkomocujący uchw. wiert mm B Szybkomocujący uchw. wiert mm B Szybkomocujący uchw. wiert. Röhm 1-13 mm, B Szybkomocujący uchw. wiert. Röhm 3-16 mm, B Tuleja redukcyjna MT3-MT Tuleja redukcyjna MT4-MT Tuleja redukcyjna MT4- MT Stożek Morse a MT2 - B Stożek Morse a MT3 - B Stożek Morse a MT4 - B Zestaw wierteł z powłoką TiN Wiertła HSS / MT Wiertła HSS / MT Przystawka do gwintowania M3-M12 *) Przystawka do gwintowania M5-M12 *) Wybijak do narzędzi MSP Wybijak do narzędzi MSP Zestaw elementów mocujących SPW Uniwersalny system chłodzenia 230 V Uniwersalny system chłodzenia 400 V Wężyki do chłodziwa MMC Wężyki do chłodziwa KMS Imadło maszynowe MSO Imadło maszynowe MSO Imadło maszynowe MSO Imadło maszynowe MSO Imadło maszynowe BMS Imadło maszynowe BMS Imadło maszynowe BMS Imadło maszynowe BMS Imadło maszynowe BMS Imadło maszynowe BSI Imadło maszynowe BSI Imadło maszynowe BSI Zalecane Możliwe zastosowanie Nie zalecane Wyposażenie opcjonalne przedstawione w tabeli zostało dobrane do odpowiednich typów obrabiarek. Dobór wyposażenia należy traktować jednak w sposób indywidualny, kierując się optymalnym wykorzystaniem możliwości obrabiarki. Zmiany zastrzeżone Wymagany trzpień ze stożkiem Morse a MT - B16
