1 Rejestrator IKR1 Instrukcja obsługi Wersja 1.5 ( ) Indingo s.c. Aktualna wersja instrukcji obsługi rejestratora IKR1 jest zawsze dostępna pod adresem: Aktualna wersja oprogramowania do rejestratora jest zawsze dostępna pod adresem: Tel , , Strona 1 z 15

2 Spis treści 1 Obsługa rejestratora Włączanie rejestratora Restart rejestratora Nośniki w komplecie z rejestratorem Klawiatura ekranowa Przestawianie czasu rejestratora Praca z rejestratorem Podgląd na żywo Linia czasu i odtwarzanie Kalendarz Odtwarzanie od konkretnego czasu Menu linii czasu Odtwarzanie z wyszukiwaniem Wyszukiwanie ruchu dla jednej kamery Wyszukiwanie strefowe Menu funkcyjne Układ okien na ekranie Skróty do widoków Okno kamery Menu kamery Archiwizacja Eksport archiwów na dysk przenośny Usuwanie archiwów Odtwarzanie archiwów Odtwarzanie archiwów instalacja programu Ksenos Odtwarzanie archiwów Rozwiązywanie problemów...15 Tel , , info@indingo.com, Strona 2 z 15

3 1 Obsługa rejestratora 1.1 Włączanie rejestratora Jeżeli rejestrator nie uruchomi się samoczynnie po włączeniu zasilania, należy uruchomić go ręcznie, przyciskiem z przodu obudowy. Uruchamianie rejestratora trwa około 1 minuty. 1.2 Restart rejestratora Rejestrator sam wykrywa awarie i w przypadku wystąpienia nieprzewidzianego błędu restartuje system. Rejestrator wykonuje również restarty serwisowe o ustalonych porach, zazwyczaj raz dziennie. Jest to normalne zachowanie i nie wynika z wystąpienia błędów. Gdyby jednak rejestrator nie był w stanie poprawnie pracować, można również ręcznie wykonać restart wyłączając go na chwilę. Aby wyłączyć rejestrator należy wcisnąć prawy przycisk z przodu obudowy. Po wciśnięciu przycisku rejestrator powinien się wyłączyć w ciągu kilkudziesięciu sekund. UWAGA! NIE NALEŻY trzymać przycisku zasilania wciśniętego dłużej niż sekundę. Po wyłączeniu należy odczekać chwilę, aż zatrzymają się dyski i wentylatory, po czym ponownie włączyć rejestrator (tym samym przyciskiem). 1.3 Nośniki w komplecie z rejestratorem W komplecie z rejestratorem znajduje się płyta CD oraz przenośny dysk USB. Płyta CD zawiera: Oprogramowanie rejestratora: program Ksenos do przeglądania kopii zapasowych z rejestratora, oraz zdalnego dostępu. Program Ksenos jest obsługiwany tak samo jak rejestrator, obsługa programu w zakresie odtwarzania jest opisana w rozdziale 4 Odtwarzanie archiwów. Program instaluje się uruchamiając plik IKR1_Instalator. Podczas instalacji, w momencie wyboru opcji nie należy zaznaczać żadnego z komponentów. Instrukcję obsługi rejestratora w wersji elektronicznej (w formacie PDF). Program Adobe Reader wymagany do odczytania dokumentów w formacie PDF. Przenośny dysk USB służy do eksportowania kopii zapasowych (eksport kopii zapasowych jest opisany w rozdziale 3.1). Dysk zawiera również instrukcję obsługi i oprogramowanie rejestratora, aby umożliwić odtworzenie wyeksportowanego materiału na innym komputerze. Do eksportu można również użyć dowolnego innego dysku podłączanego przez USB należy jednak pamiętać o skopiowaniu oprogramowania rejestratora (pliku IKR1_Instalator znajdującego się w folderze Dokumenty w rejestratorze). 1.4 Klawiatura ekranowa Na stanowiskach niewyposażonych w klawiaturę, w przypadku kiedy jest ona potrzebna (np. przy tworzeniu nowych folderów podczas archiwizacji), można użyć klawiatury ekranowej obsługiwanej myszą. Ikona wywołująca klawiaturę ekranową znajduje się w prawym dolnym rogu ekranu: Tel , , info@indingo.com, Strona 3 z 15

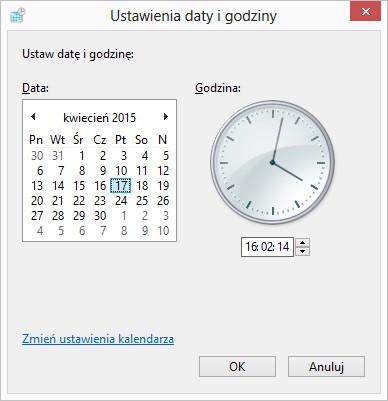

4 1.5 Przestawianie czasu rejestratora Rejestrator posiada wewnętrzny zegar bateryjny - w przypadku konieczności korekty zegara należy postępować zgodnie z poniższą procedurą. Przestawienie zegara podczas zmiany czasu (na czas letni / zimowy) nie jest konieczne - rejestrator przestawia się automatycznie w ciągu kilku minut po zmianie czasu. Aby przestawić wewnętrzny zegar rejestratora należy: Wyłączyć rejestrator przyciskiem na panelu przednim. Po wciśnięciu przycisku rejestrator powinien się wyłączyć w ciągu kilkunastu sekund. Po wyłączeniu należy odczekać chwilę, aż zatrzymają się dyski i wentylatory. Włączyć rejestrator ponownie (tym samym przyciskiem). Podczas uruchamiania najpierw pojawi się ekran uruchamiania systemu, a następnie przez kilka sekund czarny ekran - chwilę później włączy się program ładujący IKRShell pokazując na 15 sekund okienko: W czasie 15 sekund należy wówczas wcisnąć myszą przycisk Esc znajdujący się w okienku IKRShell. Odliczanie zostanie wówczas przerwane i pojawi się okno opcji: W okienku opcji należy wcisnąć przycisk Data i godzina. Pojawi się wówczas okienko Data i godzina, należy w nim użyć przycisku Zmień datę i godzinę pojawi się wówczas okno Ustawienia daty i godziny: W okienku zmiany daty i godziny można przestawić czas klikając lewym przyciskiem myszy na godziny / minuty / sekundy, a następnie używając strzałek góra / dół. Po ustaleniu poprawnego czasu należy zamknąć okienko przyciskiem OK (w dolnej części okienka), a następnie w okienku IKRShell wcisnąć przycisk Kontynuuj uruchamianie aplikacji użytkowej. Rejestrator powróci wówczas do normalnej pracy. Tel , , info@indingo.com, Strona 4 z 15

5 2 Praca z rejestratorem Rejestrator IKR obsługuje się za pomocą myszy. Klawiatura jest konieczna jedynie w przypadku wprowadzania zmian w konfiguracji, w normalnej pracy nie jest niezbędna. Po uruchomieniu rejestratora pojawia się okno główne: Elementy okna głównego: Linia czasu (w górnej części ekranu) pozwalająca kontrolować odtwarzanie i ułatwiająca wykonywanie kopii zapasowych. Menu funkcyjne - wywołuje funkcje konfiguracyjne. Skróty do widoków wywołujące wybrane układy okien kamer. Przyciski odtwarzania - kontrolują funkcje i prędkości odtwarzania. Dziennik alarmów - otwiera dziennik alarmów. Tworzenie filmu - uruchamia funkcje archiwizacji. Dziennik powiadomień - otwiera okno bieżących powiadomień. Okna kamer w centralnej części ekranu okna z obrazem z kamer. Wybrane elementy okna głównego programu są opisane w kolejnych rozdziałach. 2.1 Podgląd na żywo Rejestrator pozwala aranżować widoki z kamer w różne układy okien - posiada kilka domyślnie zdefiniowanych układów okien wywoływanych z panelu skrótów: Skróty zawierają zazwyczaj element pusty, pozwalający w szybki sposób zamknąć wszystkie widoczne okna. Układy okien są szczegółowo opisane w rozdziale 2.5. Tel , , info@indingo.com, Strona 5 z 15

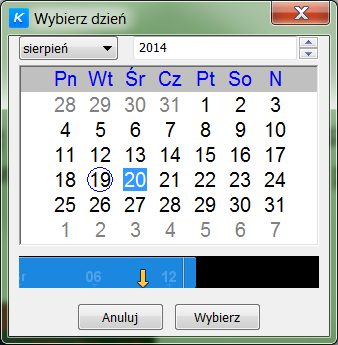

6 2.2 Linia czasu i odtwarzanie Linia czasu jest jednym z głównych elementów okna programu Ksenos. Głównym trybem pracy systemu jest podgląd na żywo. Podgląd na żywo jest aktywny kiedy przycisk jest włączony. Aby przełączyć widoczne kamery do podglądu na żywo, należy używać tego przycisku. Niebieski obszar na linii czasu wskazuje istnienie zapisu z kamery (czarny kolor oznacza brak zapisu). Zakres (skala) linii czasu może być regulowany kółkiem myszy (po uprzednim kliknięciu w linię czasu), lub przyciskami +/- znajdującymi się po lewej stronie. Biała kreska na linii czasu wskazuje na aktualnie odtwarzany czas. Aktualnie odtwarzany czas jest również widoczny w postaci zegara po prawej stronie linii czasu. Linię czasu można przeciągać (przytrzymując przyciśniętym lewym przyciskiem myszy) aby uruchomić odtwarzanie w pożądanym czasie. Podwójne kliknięcie lewym przyciskiem na linii czasu powoduje natychmiastowy przeskok do odtwarzania w wybranym czasie. Do kontrolowania odtwarzania można również używać przycisków z panelu odtwarzania: Funkcje przycisków z panelu odtwarzania to (od lewej do prawej): Przewijanie wstecz, Odtwarzanie wstecz, Jedna klatka wstecz, Stop, Jedna klatka w przód, Odtwarzanie, Przewijanie w przód, Podgląd na żywo. Zamiast przycisków można również używać klawiatury - odpowiednio klawiszy od 1 do 8. Prędkość odtwarzania jest pokazywana w lewym górnym rogu linii czasu - prędkość można kontrolować (w zakresie 1x, 2x, 4x, 8x) używając przycisków przewijania wstecz i do przodu wielokrotnie. UWAGA: Jeżeli otwartych jest wiele kamer jednocześnie, odtwarzanie z dużą prędkością może być spowolnione, lub skokowe dobrą praktyką jest otwieranie jedynie pożądanych kamer. Zarządzanie kamerami na ekranie jest opisane w rozdziale 2.5 i odnosi się zarówno do podglądu na żywo, jak i do odtwarzania Kalendarz Okno kalendarza otwiera się klikając datę po prawej stronie linii czasu. Podczas odtwarzania kalendarz można również otworzyć z okna kamery - po kliknięciu w datę i czas w prawym górnym rogu okna kamery. Okno kalendarza pozwala wybrać pożądaną datę (dni w których dostępne są nagrania są zaznaczone) - po kliknięciu w wybrany dzień odtwarzanie automatycznie przestawi się na 12:00:00. Jeżeli okno kalendarza zostało otwarte z okna kamery posiadającego własną linię czasu, odtwarzanie będzie przestawione tylko dla tego okna Odtwarzanie od konkretnego czasu Po kliknięciu lewym przyciskiem myszy w prawym rogu linii czasu można wpisać dokładny wybrany czas odtwarzania z klawiatury. Po zatwierdzeniu przyciskiem Enter, odtwarzanie przeskoczy do wpisanego czasu. Tel , , info@indingo.com, Strona 6 z 15

7 2.2.3 Menu linii czasu Po wciśnięciu prawego przycisku myszy na linii czasu pojawi się menu kontekstowe Menu kontekstowe pozwala wykonywać kopie zapasowe (poprzez wybieranie początku i końca interesującego fragmentu), oraz umieszczać zakładki. Więcej informacji na temat wykonywania kopii zapasowych zawiera rozdział Odtwarzanie z wyszukiwaniem Rejestratory IKR1 zapewniają zaawansowane funkcje wyszukiwania zdarzeń i ruchu w zapisanym materiale dzięki temu nie ma potrzeby przeglądania wielu godzin nagrań w celu wychwycenia pojedynczego zdarzenia. Wyszukiwanie ruchu jest wykonywane w zarejestrowanym materiale, nie wymaga zatem żadnej uprzedniej konfiguracji detekcji ruchu w kamerach. Podstawowa metoda wyszukiwania ruchu dla jednej kamery jest opisana w rozdziale Bardziej zaawansowane strefowe wyszukiwanie ruchu dla wielu kamer jednocześnie przedstawia rozdział Wyszukiwanie ruchu dla jednej kamery Aby w prosty sposób odnaleźć pojedyncze zdarzenie na jednej kamerze bez potrzeby odtwarzania całości nagrania, można użyć opcji szybkiego wyszukiwania: Opcję szybkiego wyszukiwania uruchamia się klikając ikonę (Szybkie wyszukiwanie dla tej kamery) w oknie wybranej kamery (wszystkie opcje menu kamery są opisane w rozdziale 2.4.1). Aby wyszukiwanie działało poprawnie, należy dodatkowo włączyć opcję (Odłącz od głównej linii czasu) w dolnej części okienka pojawi się wówczas niezależna linia czasu na której kolorem niebieskim zaznaczone są fragmenty z wykrytym ruchem na kamerze. Linia czasu działa tak samo jak główna linia czasu opisana w rozdziale 2.2 można ją przeciągać lewym przyciskiem myszy, przeskakiwać do konkretnego czasu przez dwukrotne kliknięcie, oraz skalować przy pomocy kółka myszy. Po zakończeniu wyszukiwania i odtwarzania opcje Odłącz od głównej linii czasu i Szybkie wyszukiwanie... należy wyłączyć aby okno kamery powróciło do normalnej pracy. Jeżeli proste wyszukiwanie nie daje pożądanych rezultatów, należy zastosować wyszukiwanie strefowe, opisane w następnym rozdziale. Tel , , info@indingo.com, Strona 7 z 15

8 2.3.2 Wyszukiwanie strefowe Wyszukiwanie strefowe umożliwia szybkie przeszukanie zarejestrowanego materiału (z dowolnej ilości kamer) pod kątem detekcji ruchu w wybranych strefach. Opcję wyszukiwania strefowego uruchamia się klikając ikonę (Szukanie strefowe) w oknie wybranej kamery (wszystkie opcje menu kamery są opisane w rozdziale 2.4.1). Po włączeniu opcji szukania strefowego w oknie kamery można zaznaczać interesujące nas strefy - linia czasu będzie wówczas pokazywać tylko te momenty, kiedy wykryto ruch w zaznaczonych strefach. Strefy zaznacza się w oknie kamery lewym przyciskiem myszy, a usuwa - prawym. Po włączeniu odtwarzania obszary bez wykrytego ruchu będą pomijane umożliwia to szybie przejrzenie dużej ilości materiału. Do wyszukiwania strefowego można dołączyć dowolnie wiele kamer naraz linia czasu będzie wówczas pokazywać sumę ruchu ze wszystkich zaznaczonych stref na wszystkich kamerach. Po zaznaczeniu interesujących stref na wybranych kamerach, można również wykonać archiwizację lub utworzyć film do archiwum / filmu zostaną wówczas włączone jedynie te fragmenty nagrań, gdzie wykryto ruch w zaznaczonych strefach pozwala to na znaczną oszczędność w objętości archiwum. Tworzenie archiwów jest opisane w rozdziale 3. Po zakończeniu wyszukiwania należy opcję wyłączyć aby okna powróciły do normalnego trybu pracy. Tel , , info@indingo.com, Strona 8 z 15

9 2.4 Menu funkcyjne Menu funkcyjne programu otwiera się przyciskiem - menu zawiera wszystkie funkcje konfiguracyjne i użytkowe rejestratora. Część funkcji jest przeznaczona wyłącznie dla administratorów systemu i jest chroniona hasłem. Menu Rejestrator zawiera funkcje: Wyloguj wylogowanie aktualnego użytkownika (program będzie kontynuował pracę), Lista zakładek wywołuje listę zakładek na linii czasu, Galeria otwiera galerię zapisanych zdjęć (wykonywanie zdjęć z kamer jest opisane w rozdziale 2.4.1), Dziennik systemowy otwiera dziennik systemowy (zawierający informacje o stanie wewnętrznym systemu funkcja administracyjna), Dziennik alarmów pozwala przeglądać powiadomienia i alarmy rejestratora, Otwórz Archiwum pozwala odtwarzać kopie zapasowe funkcja jest opisana w rozdziale 4, Import kopii zapasowych pozwala scalić archiwum z nagraniami rejestratora (funkcja administracyjna), Ustawienia wywołuje okno ustawień (funkcja administracyjna), Zamknij kończy pracę rejestratora ( funkcja administracyjna). Menu Widok zawiera funkcje: Otwórz wszystkie kamery otwiera okna wszystkich dostępnych kamer na ekranie, Zamknij wszystkie kamery zamyka okna wszystkich dostępnych kamer na ekranie, Wszystkie kamery pozwala otwierać i zamykać dostępne kamery na ekranie, Kamery lokalne pozwala otwierać i zamykać lokalnie podłączane kamery na ekranie, Selektor kamer - wywołuje okno pozwalające w wygodny sposób otwierać / zamykać okna kamer na ekranie, Numeracja kamer wywołuje okno pozwalające przyporządkować numery kamerom (funkcja administracyjna), Zapisz układ / Menedżer układów pozwalają zarządzać układami kamer na ekranie funkcje opisane w rozdziale 2.5, Jeden / Cztery / Dziewięć / Szesnaście funkcje układające okna kamer w określonym układzie na monitorze. Okna kamer należy dodatkowo otworzyć / zamknąć korzystając z funkcji opisanych powyżej, Układ automatyczny wywołuje auto-aranżacje okien kamer na ekranie. Okna kamer należy dodatkowo otworzyć / zamknąć korzystając z funkcji opisanych powyżej, Zapisz jako skrót do widoku... - funkcja opisana w rozdziale Tel , , info@indingo.com, Strona 9 z 15

10 2.5 Układ okien na ekranie Okna kamer (a także inne okna) mogą być indywidualnie ustawiane w dowolne układy i zapisywane - tak zapisane układy okien mogą być później wywoływane z menu. Układy okien umożliwiają wygodne zarządzanie dużymi ilościami kamer. Okna kamer można wywoływać na kilka sposobów: z menu funkcyjnego (pod-menu Widok), korzystając z funkcji Selektor kamer, lub wywołując skróty do widoków. Każde okno kamery można przeciągać lub zmieniać mu rozmiar przeciągając myszą belkę tytułową lub krawędzie boczne. W ten sposób można ustawić dowolny układ okien, zmieniając kolejność lub ukrywając niepotrzebne okna kamer. Okna można pokazywać / ukrywać korzystając z menu Widok -> Wszystkie kamery Skróty do widoków Aby umożliwić łatwiejsze wywoływanie układów okien, okno linii czasu zawiera kilka przycisków skrótów:. Aktualny układ okien można przypisać do poszczególnych przycisków skrótów używając opcji Zapisz jako skrót do widoku z menu Widok. Skróty do widoków zawierają zazwyczaj element pusty, pozwalający w szybki sposób zamknąć wszystkie widoczne okna. Menu Widok zawiera również kilka automatycznych ustawień dla układu okien (opcje Jeden, Cztery, Dziewięć i Szesnaście), oraz opcję Układ automatyczny powodującą automatyczne rozmieszczenie widocznych okien kamer. Tel , , info@indingo.com, Strona 10 z 15

11 2.6 Okno kamery Okno kamery można dowolnie przesuwać chwytając myszą za belkę tytułową lub krawędzie. Aby uzyskać powiększenie obrazu widocznego w oknie, można użyć kółka myszy. Po powiększeniu obraz w oknie można przesuwać przeciągając go (z wciśniętym lewym przyciskiem myszy). Dwukrotne kliknięcie wewnątrz okna powiększa widok na pełny ekran (ponowne dwukrotne kliknięcie przywraca oryginalny rozmiar okna) Menu kamery Menu kamery pojawia się po lewej stronie okna kamery podczas poruszania kursorem myszy w oknie. Opis opcji pojawia się po wskazaniu wybranej ikony myszą. Poszczególne opcje menu są wyjaśnione poniżej. Pełny ekran - Powiększa okno kamery na pełny ekran. Zamknięcie widoku pełnoekranowego odbywa się tym samym przyciskiem. Podobny efekt można uzyskać klikając dwukrotnie lewym przyciskiem myszy wewnątrz okna. Zrób zdjęcie - Zapisuje obraz aktualnie widoczny w oknie kamery jako obrazek na dysku. Twórz film - Zapisuje fragment aktualnie przeglądanego materiału z kamery jako plik AVI (film). Aby utworzyć film należy: wcisnąć przycisk Twórz film, odczekać pożądany czas i wcisnąć przycisk Twórz film ponownie - fragment pomiędzy wciśnięciami będzie zapisany jako plik filmowy. Szybkie wyszukiwanie - Po wciśnięciu ikony Szybkie wyszukiwanie dla tej kamery linia czasu będzie pokazywała ruch tylko dla tej kamery. Jeżeli widocznych jest kilka okien kamer, można dodać więcej kamer do wyszukiwania również używając w ich oknach opcji Szybkie wyszukiwanie. Po zakończeniu wyszukiwania należy opcję wyłączyć. Opcja szybkiego wyszukiwania jest opisana w rozdziale Szukanie strefowe - Po włączeniu opcji szukania strefowego w oknie kamery można zaznaczać interesujące nas strefy - linia czasu będzie wówczas pokazywać tylko te momenty, kiedy wykryto ruch w zaznaczonych strefach. Strefy zaznacza się lewym przyciskiem myszy, a usuwa - prawym. Po zakończeniu wyszukiwania należy opcję wyłączyć. Opcję strefowego wyszukiwania ruchu przedstawia rozdział Klonuj okno - Otwiera kolejne okno dla tej samej kamery. Pozwala to (łącznie z następną opcją) np. przeglądać jednocześnie obraz na żywo i z nagrania dla tej samej kamery. Odłącz od głównej linii czasu - Opcja ta pozwala odłączyć pojedyncze okno od sterowania z głównej linii czasu (na górze ekranu) i otwiera dla niego indywidualną linię czasu. Dzięki temu oknem można sterować indywidualnie aby np. przeglądać nagrania z innej godziny / daty, lub (łącznie z poprzednią opcją) odtwarzać kilka różnych czasów dla jednej kamery. Po zakończeniu należy opcję wyłączyć. Uruchom rejestrację - W przypadku kamer z wyłączoną rejestracją ciągłą, ta opcja pozwala na określony czas awaryjnie załączyć zapis ciągły. Zapis automatycznie wyłącza się po ustalonym czasie i kamera wraca do ustawień standardowych. Tel , , info@indingo.com, Strona 11 z 15

12 3 Archiwizacja Ponieważ rejestrator działa w pętli, usuwając najstarsze nagrania i nadpisując je aktualnymi, w celu zachowania wybranych fragmentów na dłużej należy dokonać archiwizacji. W rejestratorach IKR istnieje wydzielony dysk wewnętrzny do wykonywania kopii zapasowych jest on oznaczony jako Backup (dysk F). Można zatem korzystać z niego do przechowywania tymczasowych archiwów. W przypadku konieczności wykonania kopii na zewnętrzny dysk (np. w celu obróbki lub odtwarzania materiału na innym komputerze) należy podłączyć dysk zewnętrzny do portu USB i wybrać go jako dysk docelowy podczas wykonywania archiwizacji. Ponieważ archiwizowany materiał może zająć dużo miejsca na dysku, należy starannie wybrać zakres czasowy i kamery aby nie tracić przestrzeni dyskowej na zbędne dane. Można również wykorzystać wyszukiwanie strefowe (opisane w rozdziale 2.3.2) aby w archiwum znalazły się tylko fragmenty z detekcją ruchu w wybranych strefach. Aby wykonać archiwizację należy: Zamknąć wszystkie okna kamer (pustym przyciskiem z panelu skrótów, lub opcją Zamknij wszystkie kamery z menu funkcyjnego, Otworzyć tylko te kamery (jedną lub więcej), które mają być archiwizowane. Otwieranie poszczególnych kamer jest opisane w rozdziale 2.5. Użyć ikony Twórz film - wówczas w miejsce panelu skrótów pojawią się przyciski pozwalające wybrać czas archiwizacji Po wciśnięciu przycisków Ustaw czas początkowy / końcowy pojawi się okienko pozwalające precyzyjnie podać czas: Przed następnym krokiem należy rozważyć, jaki format archiwum nas interesuje: wewnętrzny format Ksenos, czy plik filmowy AVI Format Ksenos jest specjalnym formatem rejestratorów IKR i zawiera wszystkie dane zapisane podczas rejestracji, łącznie z czasem, numerem, nazwą kamery i zdarzeniami wymaga on zainstalowania odpowiedniego programu do odtwarzania (odtwarzanie kopii zapasowych jest opisane w rozdziale 4). Archiwum w takim formacie może być później np. przeszukiwane pod kątem ruchu w określonych strefach itp. Plik AVI pozwala odtwarzać zarchiwizowany materiał bez instalowania dodatkowego programu, na każdym komputerze, jako film. Długość filmu jest ograniczona do 2 godzin. Aby wykonać archiwizację w formacie Ksenos należy z menu linii czasu wybrać opcję Archiwizuj (menu jest opisane w rozdziale 2.2.3). Pojawi się wówczas okno pozwalające wybrać folder docelowy. Aby wykonać archiwizację do pliku AVI, należy wybrać ikonę Utwórz film z multipleksera, lub wybrać opcję Twórz film z menu linii czasu (menu jest opisane w rozdziale 2.2.3). Pojawi się wówczas dodatkowe okno pozwalające wybrać folder docelowy, oraz parametry filmu. UWAGA: W przypadku archiwizacji większej ilości kamer do pliku AVI, należy rozmieścić je odpowiednio przed wywołaniem archiwizacji ponieważ znajdą się w pliku filmowym w takiej właśnie konfiguracji. Aby utworzyć oddzielne pliki dla każdej kamery, należy je archiwizować pojedynczo. UWAGA: Nie należy wykonywać archiwizacji na Pulpit systemu Windows do archiwizacji wewnętrznej służy dysk F. Aby zakończyć archiwizację i powrócić do normalnego trybu pracy, należy ponownie użyć ikony Twórz film i potwierdzić zamiar anulowania dalszego tworzenia archiwów. Usuwanie archiwów z wewnętrznego dysku rejestratora jest opisane w rozdziale 3.2. Tel , , info@indingo.com, Strona 12 z 15

13 3.1 Eksport archiwów na dysk przenośny Kopie zapasowe można wykonywać "od razu" na dysk przenośny - wykonywanie kopii zapasowych jest opisane w rozdziale 3. Jeżeli jednak kopia zapasowa została wykonana na wewnętrzny dysk rejestratora, a następnie zaszła potrzeba przeniesienia jej na dysk zewnętrzny, należy: Podłączyć dysk zewnętrzny do portu USB. Uwaga: instalacja dysku przenośnego w systemie może zająć do kilkudziesięciu sekund, do tego czasu nie jest on dostępny. Otworzyć Galerię zdjęć z kamer (opcją Galeria z menu Rejestrator w menu funkcyjnym ). Otworzy się wówczas folder ze zdjęciami z kamer. Okienko Galerii pozwala normalnie nawigować po strukturze folderów systemu Windows, korzystając z tego (oraz opcji Kopiuj / Wytnij / Wklej / Usuń) można dowolnie kopiować archiwa, zdjęcia z kamer i pliki filmowe na podłączony dysk zewnętrzny. Jeżeli eksportowane archiwa są w formacie Ksenos, do ich odtwarzania będzie niezbędny program Ksenos. Instalator do programu znajduje się w folderze Moje Dokumenty pod nazwą IKR1_Instalator należy go również skopiować na dysk przenośny. Używanie programu Ksenos do odtwarzania jest darmowe i jest opisane w rozdziale Usuwanie archiwów Aby zwolnić miejsce na wewnętrznym dysku archiwum rejestratora (F) lub sprawdzić ilość dostępnego miejsca, należy: Otworzyć Galerię zdjęć z kamer (opcją Galeria z menu Rejestrator w menu funkcyjnym ). Otworzy się wówczas folder ze zdjęciami z kamer. Okienko Galerii pozwala normalnie nawigować po strukturze folderów systemu Windows, korzystając z tego (oraz opcji Usuń) można usuwać zarchiwizowane archiwa, zdjęcia z kamer i pliki filmowe. Po zaznaczeniu myszą dysku Backup (F:) po lewej stronie okna można prawym przyciskiem wywołać opcję Właściwości pokaże się wówczas okienko właściwości dysku informujące m.in. o jego zajętości. Tel , , info@indingo.com, Strona 13 z 15

14 4 Odtwarzanie archiwów Kopie zapasowe w postaci plików AVI mogą być odtwarzane bezpośrednio na każdym komputerze jako pliki filmowe. Niniejszy rozdział dotyczy odtwarzania archiwów w formacie Ksenos. 4.1 Odtwarzanie archiwów instalacja programu Ksenos Po wyeksportowaniu danych z rejestratora (proces jest opisany w rozdziale 3.1) mamy możliwość przeglądania materiału z dysku zewnętrznego poza rejestratorem na innych komputerach. Do ich odtwarzania służy program Ksenos który obsługuje się tak samo jak program rejestratora, z pominięciem podglądu kamer na żywo. Aby zainstalować program Ksenos należy uruchomić plik IKR1_Instalator. Plik można skopiować z rejestratora na dysk wymienny, procedura ta jest opisana w rozdziale 3.1. Program znajduje się również na płycie CD dołączanej do rejestratora. Instalator można również pobrać ze strony WWW: Podczas instalacji w okienku Wybierz komponenty nie ma potrzeby zaznaczania żadnej z opcji. Po zainstalowaniu programu odtwarzanie kopii zapasowych odbywa się identycznie jak na rejestratorze odtwarzanie na rejestratorze jest opisane w następnym rozdziale. 4.2 Odtwarzanie archiwów Aby odtworzyć archiwum należy: Z menu funkcyjnego programu (otwieranego przyciskiem ) wybrać opcję Rejestrator -> Otwórz Archiwum. Zlokalizować folder, w którym znajduje się archiwum. Po poprawnym wybraniu folderu zarchiwizowane kamery można otworzyć z menu Widok z podmenu o nazwie takiej samej jak ścieżka folderu (pod-menu znajduje się poniżej menu Kamery lokalne). Na ilustracji obok nazywa się E:\Backup\Ksenos\Arch_ Po wybraniu opcji Otwórz wszystkie okna kamer zostaną otwarte. Układem okien można zarządzać tak jak oknami kamer w rejestratorze szczegóły opisuje rozdział 2.5. Po otwarciu okien można rozpocząć odtwarzanie w tym celu można na chwilę włączyć odtwarzanie wstecz, lub wybrać odpowiednią datę z kalendarza (w górnej prawej części ekranu), oraz godzinę (z linii czasu aby łatwiej zlokalizować nagranie, można zmniejszyć skalę linii czasu przyciskami +/- w lewym górnym rogu ekranu, lub kółkiem myszy. Odtwarzanie odbywa się za pomocą linii czasu, analogicznie do odtwarzania nagrań z rejestratora obsługa linii czasu jest opisana w rozdziale 2.2. Podczas odtwarzania można również zastosować opcje wyszukiwania ruchu opisane w rozdziale 2.3. Po zakończeniu odtwarzania należy zamknąć archiwum opcją Zamknij folder archiwum z menu. Jeżeli odtwarzanie nie odbywało się na rejestratorze, program Ksenos można zamknąć opcją Zamknij z menu Rejestrator. Tel , , info@indingo.com, Strona 14 z 15

15 5 Rozwiązywanie problemów Problem: System pracuje bardzo głośno i powoli. Rozwiązanie: Należy się upewnić, że otwory wentylacyjne (u góry obudowy i z tyłu) nie są przesłonięte. Należy również pamiętać że jednoczesna praca z wieloma (kilkunastoma / kilkudziesięcioma) obrazami z kamer obciąża znacznie rejestrator i powoduje spowolnienie jego reakcji. Problem: Obrazy z kamer są jedynie na żywo nie ma możliwości odtwarzania, linia czasu jest czarna, jakby nic z kamer się nie nagrywało. Rozwiązanie: Najprawdopodobniej zalogowano użytkownika live lub innego użytkownika który nie ma uprawnień do odtwarzania. Należy wylogować się (z menu funkcyjnego wybierając opcję Rejestrator Wyloguj), a następnie zalogować na konto użytkownika posiadającego odpowiednie uprawnienia. Problem: Obraz z kamery zajmuje cały ekran, nie ma żadnych dodatkowych okien ani przycisków. Rozwiązanie: Włączono tryb pełnoekranowy (opisany w rozdziale 2.4.1). Powrót do normalnego trybu pracy jest możliwy przez dwukrotne kliknięcie lewym przyciskiem myszy na obrazie z kamery, lub użycie przycisku w lewym górnym rogu ekranu. Problem: Na ekranie rejestratora nie ma obrazów z kamer, jest widoczny czarny pasek z napisem Linia czasu będzie aktywna po otwarciu okien kamer. Rozwiązanie: Jest to normalny objaw kiedy wszystkie okna kamer są zamknięte. Niektóre rejestratory są ustawione w ten tryb po starcie w celu oszczędzania energii. Okna kamer można otworzyć korzystając z panelu skrótów lub z menu funkcyjnego (podmenu Widok). Opcje otwierania okien kamer są opisane w rozdziale 2.5. Problem: Podłączony dysk zewnętrzny nie jest dostępny podczas archiwizacji / eksportu. Rozwiązanie: Niektóre dyski potrzebują kilkudziesięciu sekund aby poprawnie zainstalować się w systemie. Po podłączeniu dysku należy odczekać jakiś czas i spróbować ponownie go odnaleźć. Niestandardowe dyski (wymagające instalowania dodatkowych sterowników) nie są obsługiwane przez rejestrator. Problem: Po wykonaniu archiwizacji poprzednie archiwum nie daje się odtworzyć. Rozwiązanie: Prawdopodobnie poprzednie archiwum zostało nadpisane nowe archiwum należy zawsze wykonywać w nowo utworzonym folderze (archiwizacja jest szczegółowo opisana w rozdziale 3). Problem: Program zgłasza błędy i zawiesza się / nie pracuje normalnie. Rozwiązanie: Należy wykonać restart systemu (procedura jest opisana w rozdziale 1.2). Jeżeli problemy będą się powtarzać, należy zanotować treść pojawiających się komunikatów o błędach i skontaktować się z serwisem. Tel , , info@indingo.com, Strona 15 z 15
