PROJEKT BUDOWLANO WYKONAWCZY etap III, pomieszczenia w piwnicy

Transkrypt

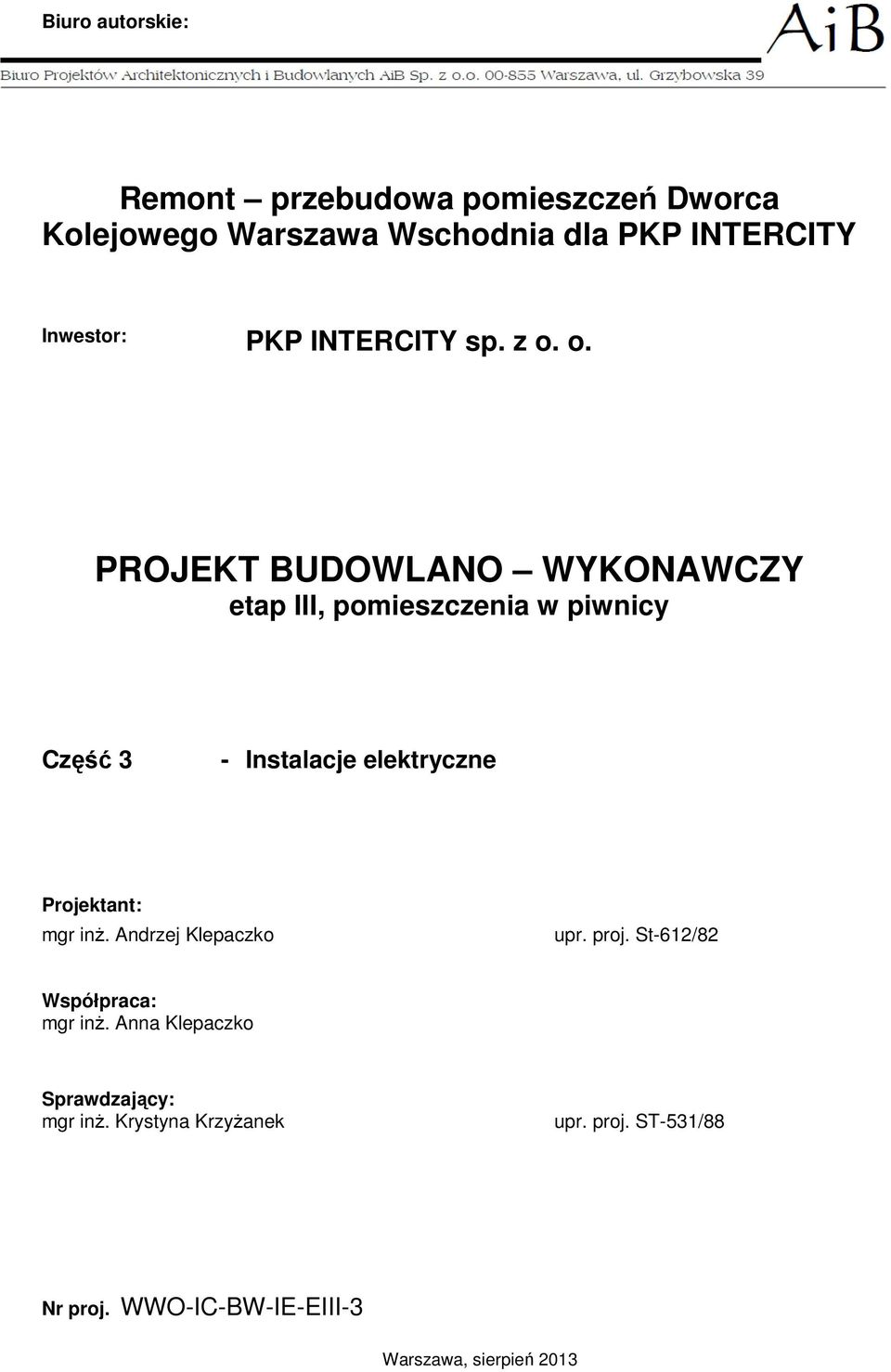

1 Remont przebudowa pomieszczeń Dworca Kolejowego Warszawa Wschodnia dla PKP INTERCITY Inwestor: PKP INTERCITY sp. z o. o. PROJEKT BUDOWLANO WYKONAWCZY etap III, pomieszczenia w piwnicy Część 3 - Instalacje elektryczne Projektant: mgr inż. Andrzej Klepaczko upr. proj. St-612/82 Współpraca: mgr inż. Anna Klepaczko Sprawdzający: mgr inż. Krystyna Krzyżanek upr. proj. ST-531/88 Nr proj. WWO-IC-BW-IE-EIII-3

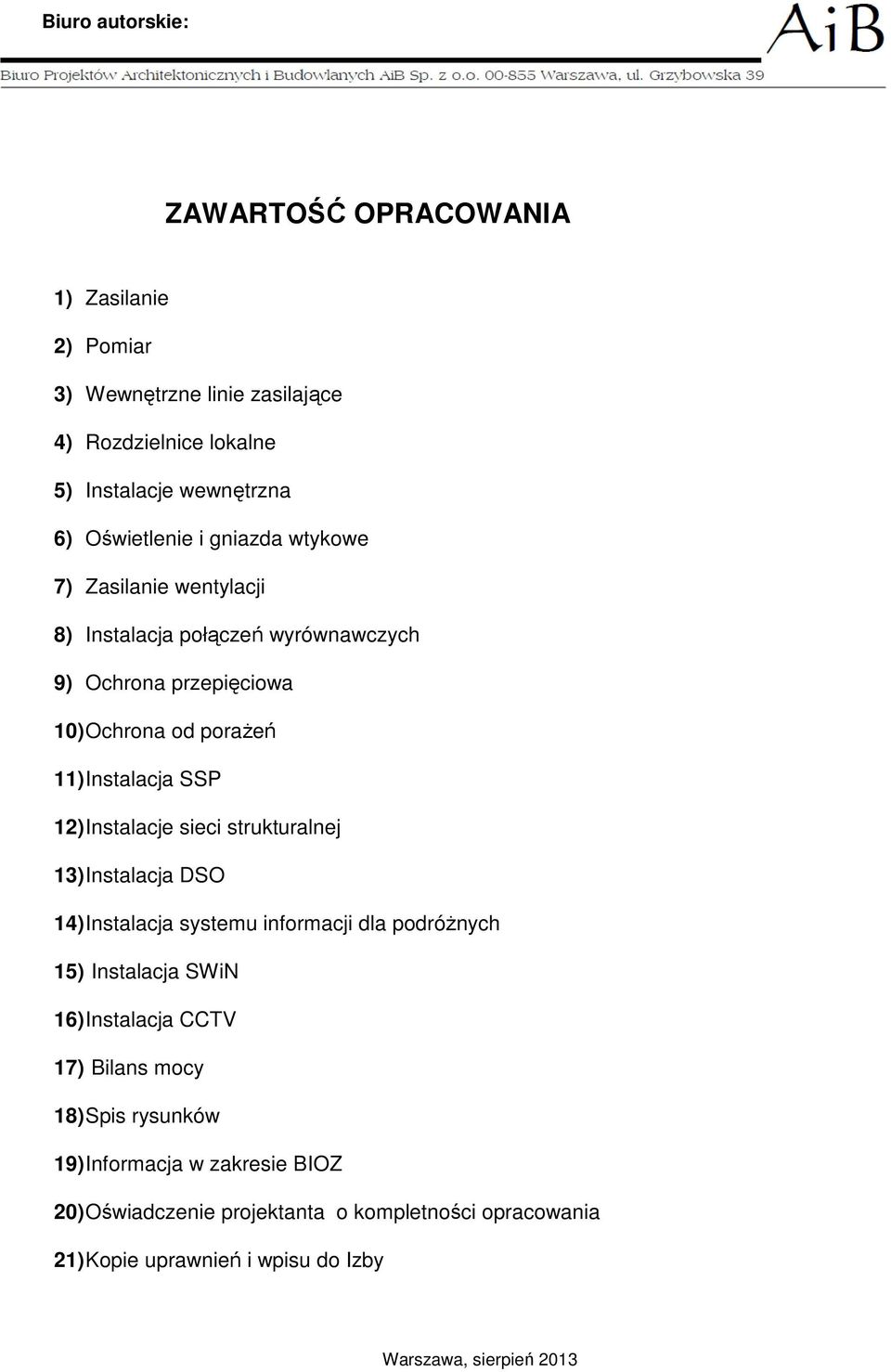

2 ZAWARTOŚĆ OPRACOWANIA 1) Zasilanie 2) Pomiar 3) Wewnętrzne linie zasilające 4) Rozdzielnice lokalne 5) Instalacje wewnętrzna 6) Oświetlenie i gniazda wtykowe 7) Zasilanie wentylacji 8) Instalacja połączeń wyrównawczych 9) Ochrona przepięciowa 10) Ochrona od porażeń 11) Instalacja SSP 12) Instalacje sieci strukturalnej 13) Instalacja DSO 14) Instalacja systemu informacji dla podróżnych 15) Instalacja SWiN 16) Instalacja CCTV 17) Bilans mocy 18) Spis rysunków 19) Informacja w zakresie BIOZ 20) Oświadczenie projektanta o kompletności opracowania 21) Kopie uprawnień i wpisu do Izby

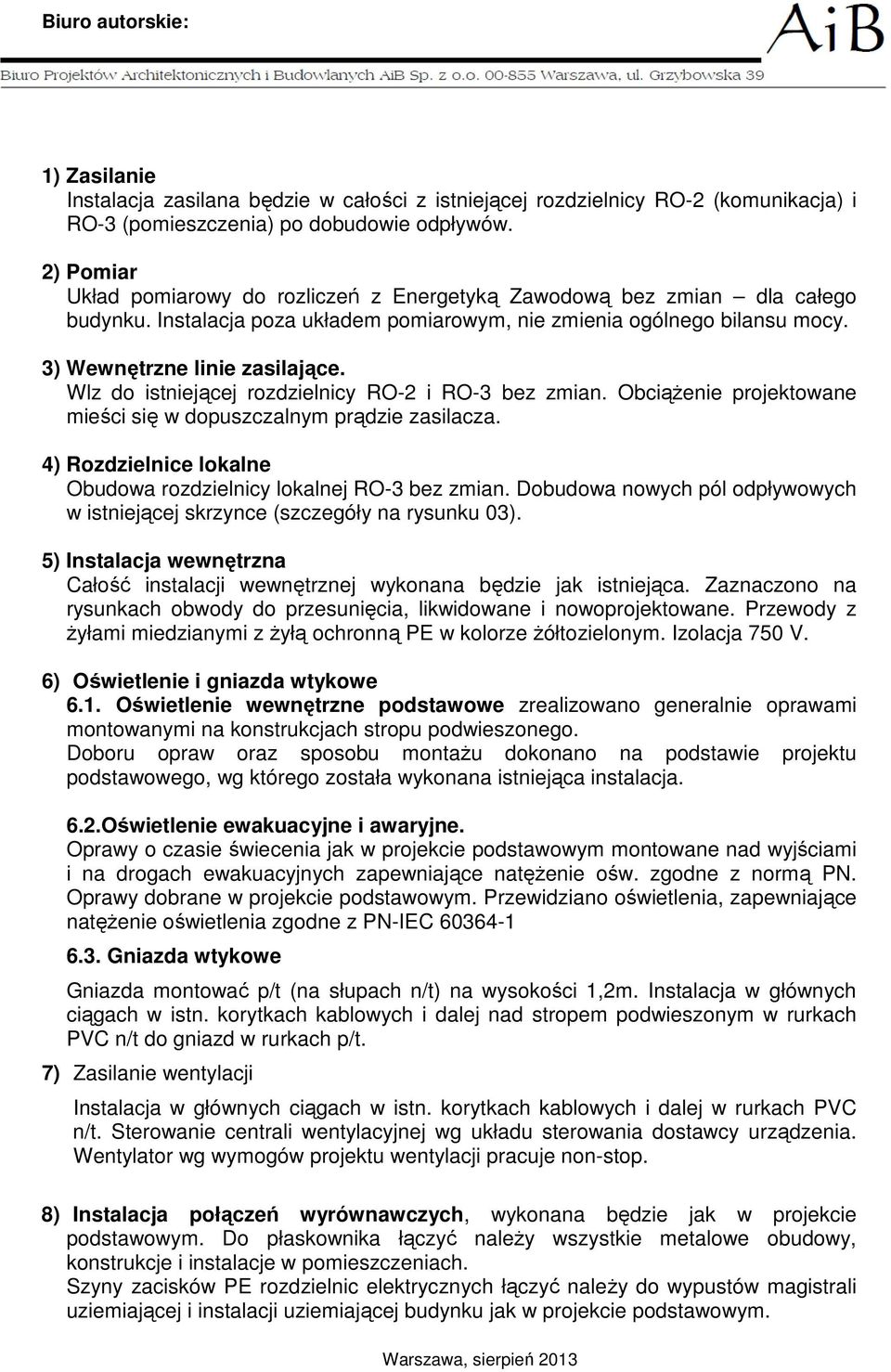

3 1) Zasilanie Instalacja zasilana będzie w całości z istniejącej rozdzielnicy RO-2 (komunikacja) i RO-3 (pomieszczenia) po dobudowie odpływów. 2) Pomiar Układ pomiarowy do rozliczeń z Energetyką Zawodową bez zmian dla całego budynku. Instalacja poza układem pomiarowym, nie zmienia ogólnego bilansu mocy. 3) Wewnętrzne linie zasilające. Wlz do istniejącej rozdzielnicy RO-2 i RO-3 bez zmian. Obciążenie projektowane mieści się w dopuszczalnym prądzie zasilacza. 4) Rozdzielnice lokalne Obudowa rozdzielnicy lokalnej RO-3 bez zmian. Dobudowa nowych pól odpływowych w istniejącej skrzynce (szczegóły na rysunku 03). 5) Instalacja wewnętrzna Całość instalacji wewnętrznej wykonana będzie jak istniejąca. Zaznaczono na rysunkach obwody do przesunięcia, likwidowane i nowoprojektowane. Przewody z żyłami miedzianymi z żyłą ochronną PE w kolorze żółtozielonym. Izolacja 750 V. 6) Oświetlenie i gniazda wtykowe 6.1. Oświetlenie wewnętrzne podstawowe zrealizowano generalnie oprawami montowanymi na konstrukcjach stropu podwieszonego. Doboru opraw oraz sposobu montażu dokonano na podstawie projektu podstawowego, wg którego została wykonana istniejąca instalacja. 6.2.Oświetlenie ewakuacyjne i awaryjne. Oprawy o czasie świecenia jak w projekcie podstawowym montowane nad wyjściami i na drogach ewakuacyjnych zapewniające natężenie ośw. zgodne z normą PN. Oprawy dobrane w projekcie podstawowym. Przewidziano oświetlenia, zapewniające natężenie oświetlenia zgodne z PN-IEC Gniazda wtykowe Gniazda montować p/t (na słupach n/t) na wysokości 1,2m. Instalacja w głównych ciągach w istn. korytkach kablowych i dalej nad stropem podwieszonym w rurkach PVC n/t do gniazd w rurkach p/t. 7) Zasilanie wentylacji Instalacja w głównych ciągach w istn. korytkach kablowych i dalej w rurkach PVC n/t. Sterowanie centrali wentylacyjnej wg układu sterowania dostawcy urządzenia. Wentylator wg wymogów projektu wentylacji pracuje non-stop. 8) Instalacja połączeń wyrównawczych, wykonana będzie jak w projekcie podstawowym. Do płaskownika łączyć należy wszystkie metalowe obudowy, konstrukcje i instalacje w pomieszczeniach. Szyny zacisków PE rozdzielnic elektrycznych łączyć należy do wypustów magistrali uziemiającej i instalacji uziemiającej budynku jak w projekcie podstawowym.

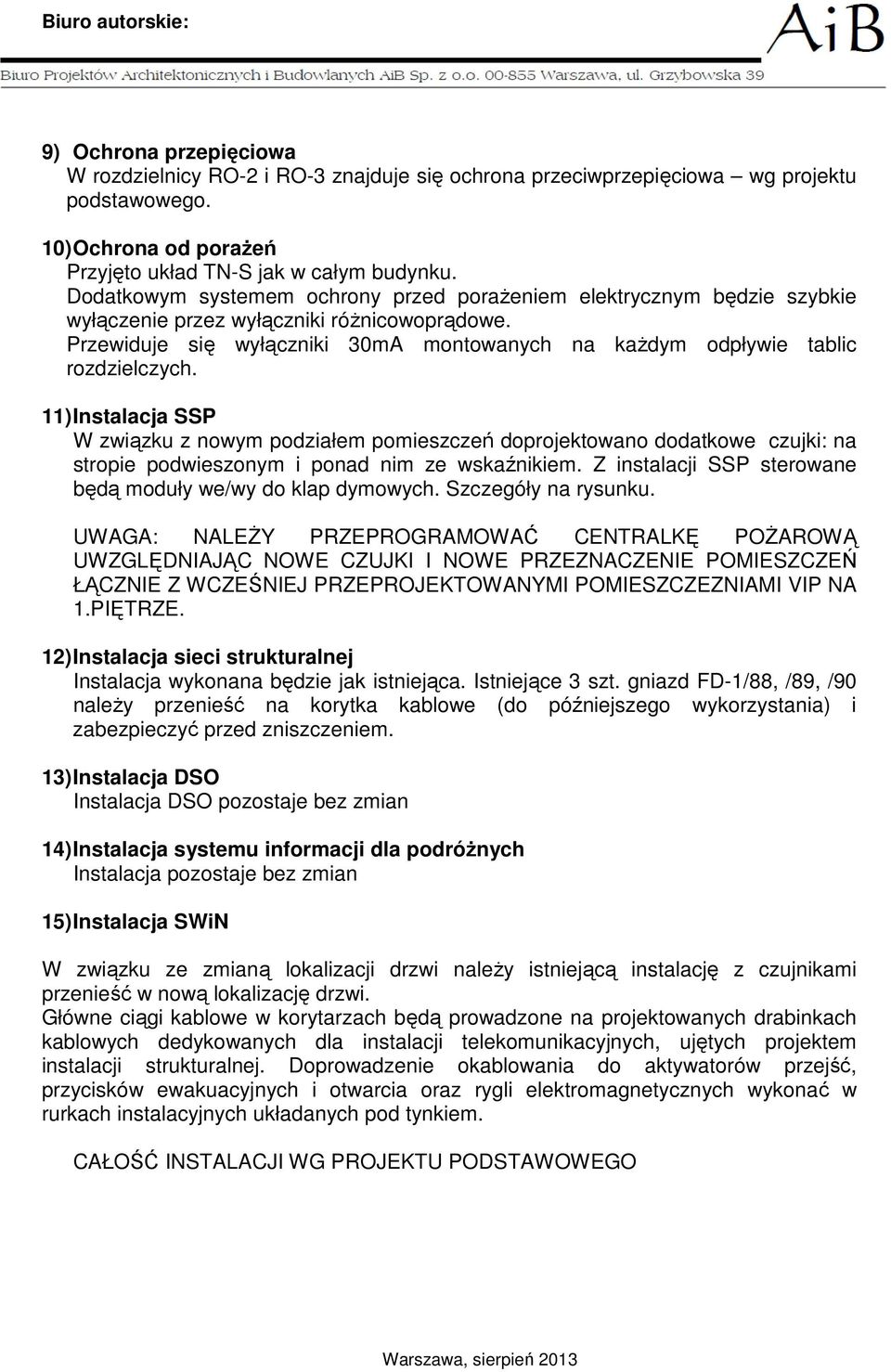

4 9) Ochrona przepięciowa W rozdzielnicy RO-2 i RO-3 znajduje się ochrona przeciwprzepięciowa wg projektu podstawowego. 10) Ochrona od porażeń Przyjęto układ TN-S jak w całym budynku. Dodatkowym systemem ochrony przed porażeniem elektrycznym będzie szybkie wyłączenie przez wyłączniki różnicowoprądowe. Przewiduje się wyłączniki 30mA montowanych na każdym odpływie tablic rozdzielczych. 11) Instalacja SSP W związku z nowym podziałem pomieszczeń doprojektowano dodatkowe czujki: na stropie podwieszonym i ponad nim ze wskaźnikiem. Z instalacji SSP sterowane będą moduły we/wy do klap dymowych. Szczegóły na rysunku. UWAGA: NALEŻY PRZEPROGRAMOWAĆ CENTRALKĘ POŻAROWĄ UWZGLĘDNIAJĄC NOWE CZUJKI I NOWE PRZEZNACZENIE POMIESZCZEŃ ŁĄCZNIE Z WCZEŚNIEJ PRZEPROJEKTOWANYMI POMIESZCZEZNIAMI VIP NA 1.PIĘTRZE. 12) Instalacja sieci strukturalnej Instalacja wykonana będzie jak istniejąca. Istniejące 3 szt. gniazd FD-1/88, /89, /90 należy przenieść na korytka kablowe (do późniejszego wykorzystania) i zabezpieczyć przed zniszczeniem. 13) Instalacja DSO Instalacja DSO pozostaje bez zmian 14) Instalacja systemu informacji dla podróżnych Instalacja pozostaje bez zmian 15) Instalacja SWiN W związku ze zmianą lokalizacji drzwi należy istniejącą instalację z czujnikami przenieść w nową lokalizację drzwi. Główne ciągi kablowe w korytarzach będą prowadzone na projektowanych drabinkach kablowych dedykowanych dla instalacji telekomunikacyjnych, ujętych projektem instalacji strukturalnej. Doprowadzenie okablowania do aktywatorów przejść, przycisków ewakuacyjnych i otwarcia oraz rygli elektromagnetycznych wykonać w rurkach instalacyjnych układanych pod tynkiem. CAŁOŚĆ INSTALACJI WG PROJEKTU PODSTAWOWEGO

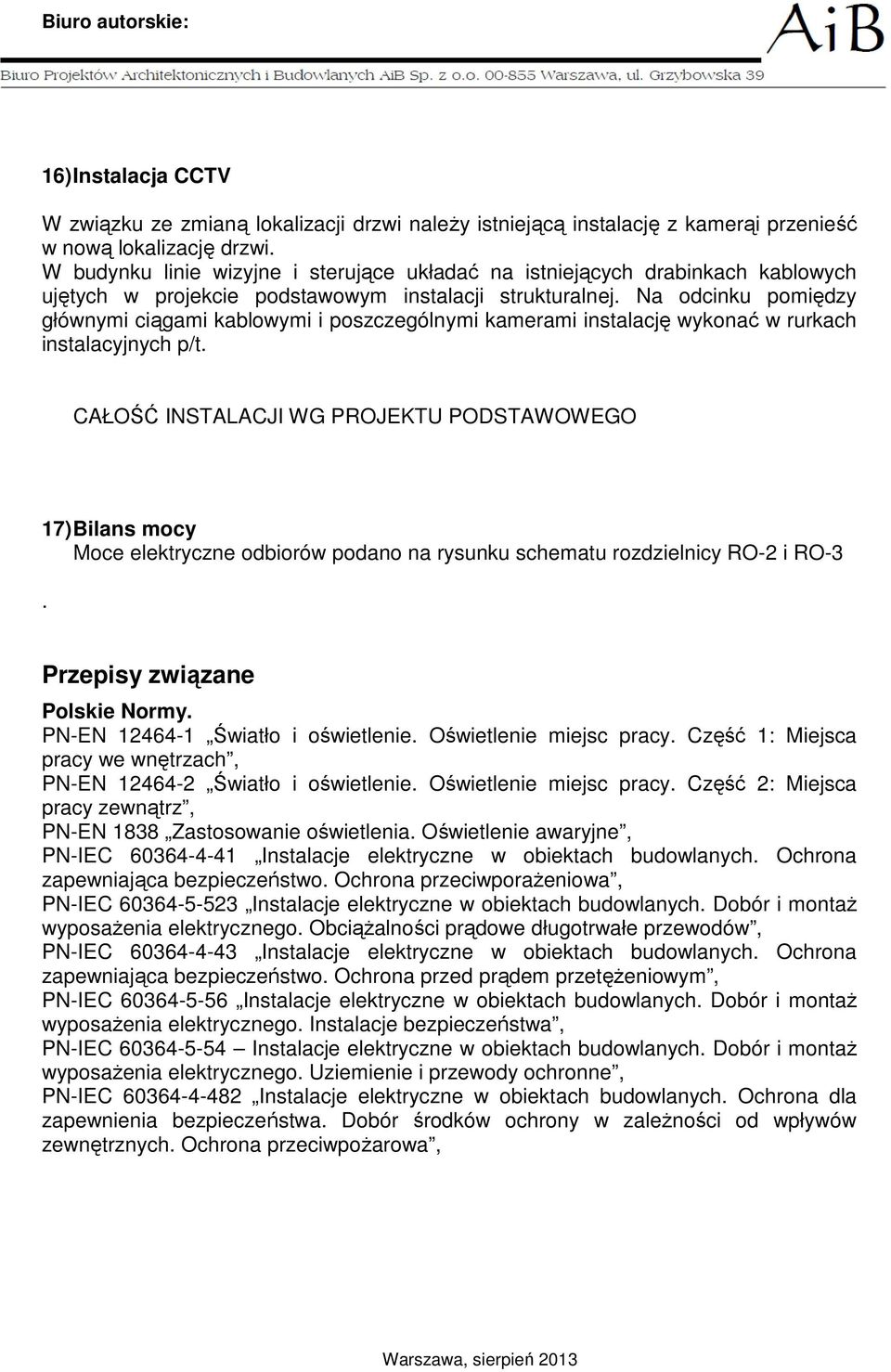

5 16) Instalacja CCTV W związku ze zmianą lokalizacji drzwi należy istniejącą instalację z kamerąi przenieść w nową lokalizację drzwi. W budynku linie wizyjne i sterujące układać na istniejących drabinkach kablowych ujętych w projekcie podstawowym instalacji strukturalnej. Na odcinku pomiędzy głównymi ciągami kablowymi i poszczególnymi kamerami instalację wykonać w rurkach instalacyjnych p/t. CAŁOŚĆ INSTALACJI WG PROJEKTU PODSTAWOWEGO 17) Bilans mocy Moce elektryczne odbiorów podano na rysunku schematu rozdzielnicy RO-2 i RO-3. Przepisy związane Polskie Normy. PN-EN Światło i oświetlenie. Oświetlenie miejsc pracy. Część 1: Miejsca pracy we wnętrzach, PN-EN Światło i oświetlenie. Oświetlenie miejsc pracy. Część 2: Miejsca pracy zewnątrz, PN-EN 1838 Zastosowanie oświetlenia. Oświetlenie awaryjne, PN-IEC Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniająca bezpieczeństwo. Ochrona przeciwporażeniowa, PN-IEC Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Obciążalności prądowe długotrwałe przewodów, PN-IEC Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniająca bezpieczeństwo. Ochrona przed prądem przetężeniowym, PN-IEC Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Instalacje bezpieczeństwa, PN-IEC Instalacje elektryczne w obiektach budowlanych. Dobór i montaż wyposażenia elektrycznego. Uziemienie i przewody ochronne, PN-IEC Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczeństwa. Dobór środków ochrony w zależności od wpływów zewnętrznych. Ochrona przeciwpożarowa,

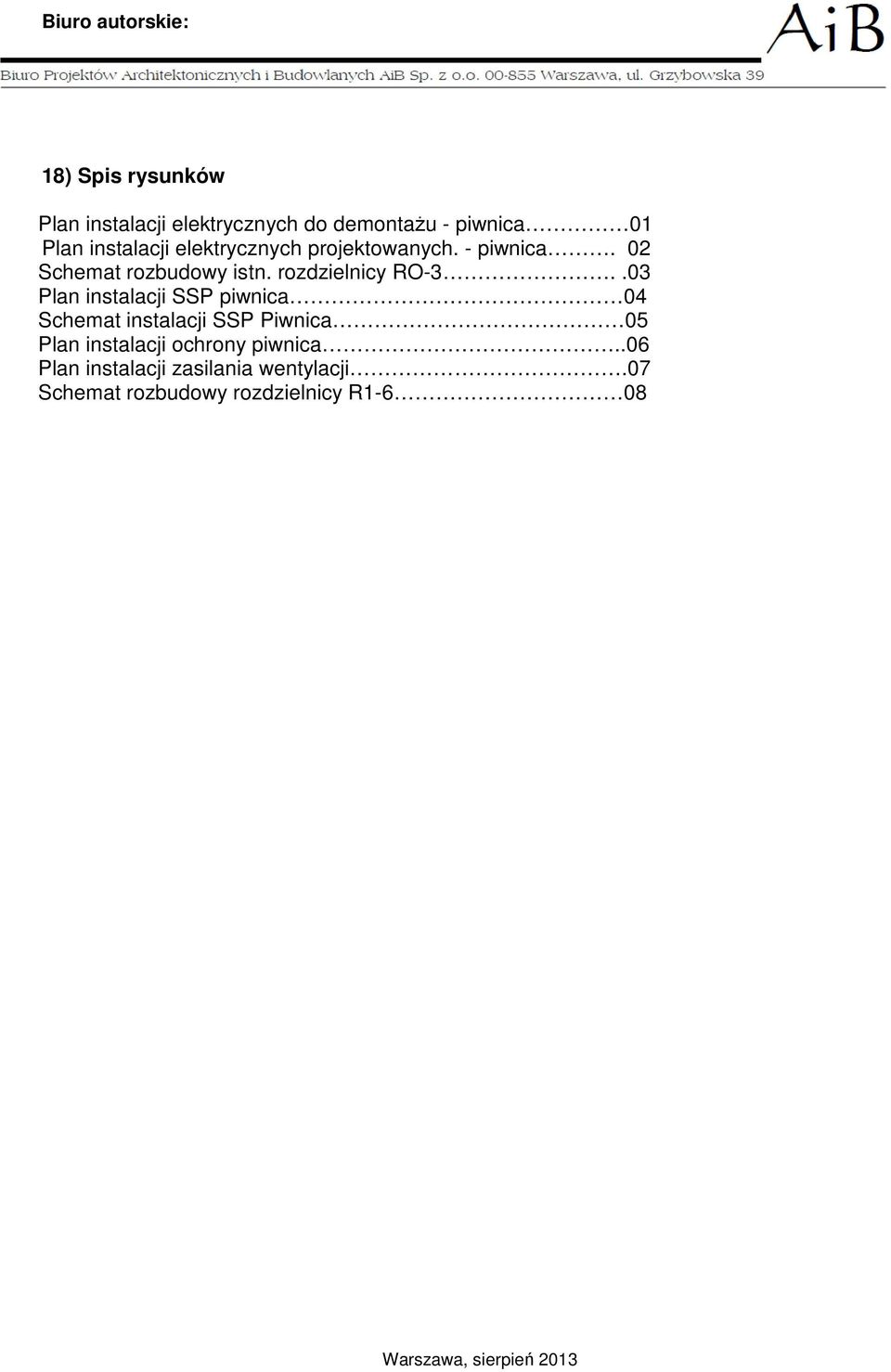

6 18) Spis rysunków Plan instalacji elektrycznych do demontażu - piwnica 01 Plan instalacji elektrycznych projektowanych. - piwnica. 02 Schemat rozbudowy istn. rozdzielnicy RO Plan instalacji SSP piwnica 04 Schemat instalacji SSP Piwnica 05 Plan instalacji ochrony piwnica..06 Plan instalacji zasilania wentylacji.07 Schemat rozbudowy rozdzielnicy R1-6 08

7

8 Informacja w zakresie BIOZ Spis treści 1. Prace budowlane Dostęp do obiektu dla osób postronnych Plan bezpieczeństwa i ochrony zdrowia. 2. Zakres robót elektroenergetycznych Wskazanie elementów zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi 2.2. Wskazania dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych. Przewidywanie zagrożenia występujące podczas realizacji robót Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń Uwagi ogólne

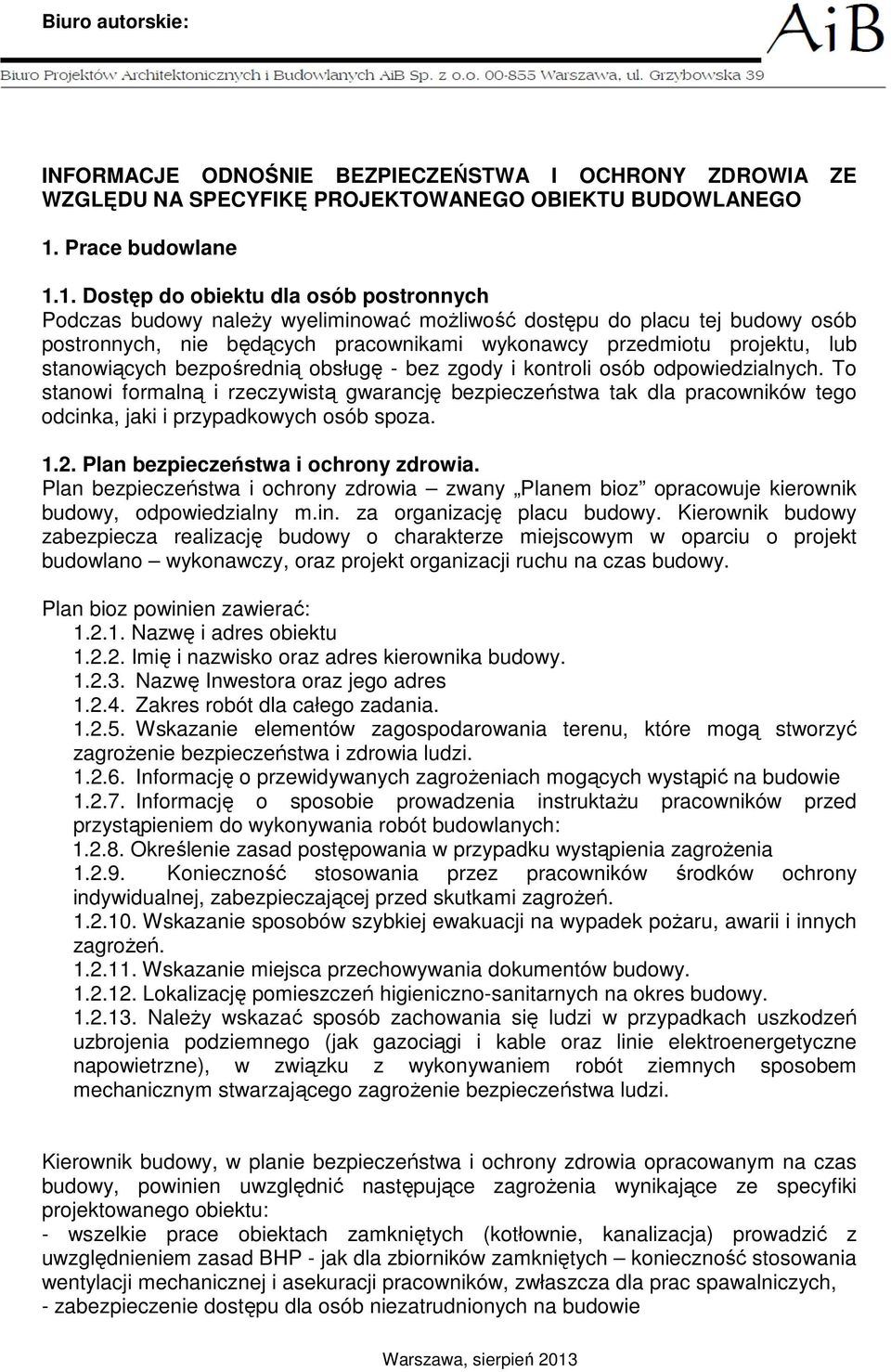

9 INFORMACJE ODNOŚNIE BEZPIECZEŃSTWA I OCHRONY ZDROWIA ZE WZGLĘDU NA SPECYFIKĘ PROJEKTOWANEGO OBIEKTU BUDOWLANEGO 1. Prace budowlane 1.1. Dostęp do obiektu dla osób postronnych Podczas budowy należy wyeliminować możliwość dostępu do placu tej budowy osób postronnych, nie będących pracownikami wykonawcy przedmiotu projektu, lub stanowiących bezpośrednią obsługę - bez zgody i kontroli osób odpowiedzialnych. To stanowi formalną i rzeczywistą gwarancję bezpieczeństwa tak dla pracowników tego odcinka, jaki i przypadkowych osób spoza Plan bezpieczeństwa i ochrony zdrowia. Plan bezpieczeństwa i ochrony zdrowia zwany Planem bioz opracowuje kierownik budowy, odpowiedzialny m.in. za organizację placu budowy. Kierownik budowy zabezpiecza realizację budowy o charakterze miejscowym w oparciu o projekt budowlano wykonawczy, oraz projekt organizacji ruchu na czas budowy. Plan bioz powinien zawierać: Nazwę i adres obiektu Imię i nazwisko oraz adres kierownika budowy Nazwę Inwestora oraz jego adres Zakres robót dla całego zadania Wskazanie elementów zagospodarowania terenu, które mogą stworzyć zagrożenie bezpieczeństwa i zdrowia ludzi Informację o przewidywanych zagrożeniach mogących wystąpić na budowie Informację o sposobie prowadzenia instruktażu pracowników przed przystąpieniem do wykonywania robót budowlanych: Określenie zasad postępowania w przypadku wystąpienia zagrożenia Konieczność stosowania przez pracowników środków ochrony indywidualnej, zabezpieczającej przed skutkami zagrożeń Wskazanie sposobów szybkiej ewakuacji na wypadek pożaru, awarii i innych zagrożeń Wskazanie miejsca przechowywania dokumentów budowy Lokalizację pomieszczeń higieniczno-sanitarnych na okres budowy Należy wskazać sposób zachowania się ludzi w przypadkach uszkodzeń uzbrojenia podziemnego (jak gazociągi i kable oraz linie elektroenergetyczne napowietrzne), w związku z wykonywaniem robót ziemnych sposobem mechanicznym stwarzającego zagrożenie bezpieczeństwa ludzi. Kierownik budowy, w planie bezpieczeństwa i ochrony zdrowia opracowanym na czas budowy, powinien uwzględnić następujące zagrożenia wynikające ze specyfiki projektowanego obiektu: - wszelkie prace obiektach zamkniętych (kotłownie, kanalizacja) prowadzić z uwzględnieniem zasad BHP - jak dla zbiorników zamkniętych konieczność stosowania wentylacji mechanicznej i asekuracji pracowników, zwłaszcza dla prac spawalniczych, - zabezpieczenie dostępu dla osób niezatrudnionych na budowie

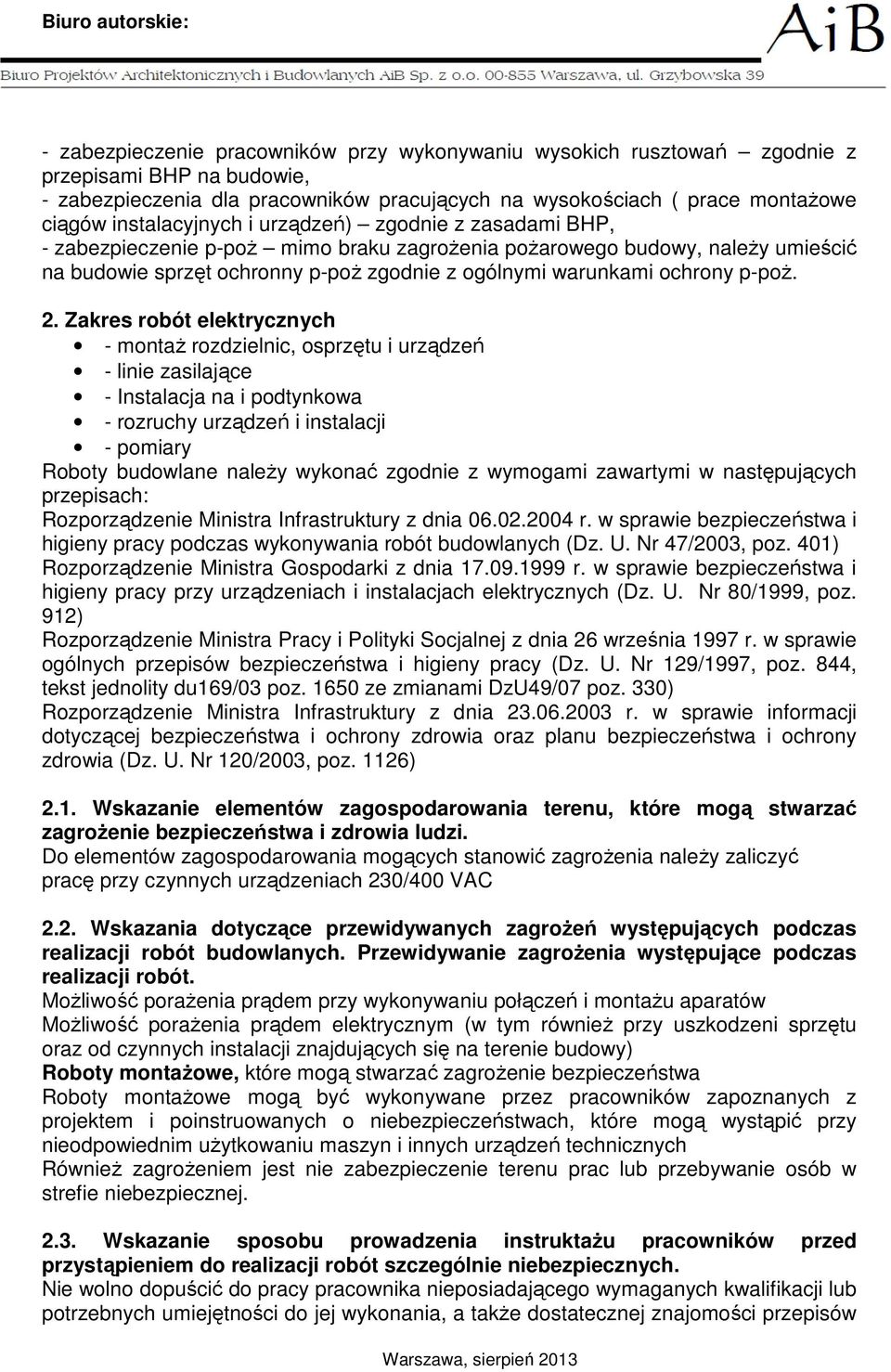

10 - zabezpieczenie pracowników przy wykonywaniu wysokich rusztowań zgodnie z przepisami BHP na budowie, - zabezpieczenia dla pracowników pracujących na wysokościach ( prace montażowe ciągów instalacyjnych i urządzeń) zgodnie z zasadami BHP, - zabezpieczenie p-poż mimo braku zagrożenia pożarowego budowy, należy umieścić na budowie sprzęt ochronny p-poż zgodnie z ogólnymi warunkami ochrony p-poż. 2. Zakres robót elektrycznych - montaż rozdzielnic, osprzętu i urządzeń - linie zasilające - Instalacja na i podtynkowa - rozruchy urządzeń i instalacji - pomiary Roboty budowlane należy wykonać zgodnie z wymogami zawartymi w następujących przepisach: Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47/2003, poz. 401) Rozporządzenie Ministra Gospodarki z dnia r. w sprawie bezpieczeństwa i higieny pracy przy urządzeniach i instalacjach elektrycznych (Dz. U. Nr 80/1999, poz. 912) Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. Nr 129/1997, poz. 844, tekst jednolity du169/03 poz ze zmianami DzU49/07 poz. 330) Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. Nr 120/2003, poz. 1126) 2.1. Wskazanie elementów zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. Do elementów zagospodarowania mogących stanowić zagrożenia należy zaliczyć pracę przy czynnych urządzeniach 230/400 VAC 2.2. Wskazania dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych. Przewidywanie zagrożenia występujące podczas realizacji robót. Możliwość porażenia prądem przy wykonywaniu połączeń i montażu aparatów Możliwość porażenia prądem elektrycznym (w tym również przy uszkodzeni sprzętu oraz od czynnych instalacji znajdujących się na terenie budowy) Roboty montażowe, które mogą stwarzać zagrożenie bezpieczeństwa Roboty montażowe mogą być wykonywane przez pracowników zapoznanych z projektem i poinstruowanych o niebezpieczeństwach, które mogą wystąpić przy nieodpowiednim użytkowaniu maszyn i innych urządzeń technicznych Również zagrożeniem jest nie zabezpieczenie terenu prac lub przebywanie osób w strefie niebezpiecznej Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Nie wolno dopuścić do pracy pracownika nieposiadającego wymaganych kwalifikacji lub potrzebnych umiejętności do jej wykonania, a także dostatecznej znajomości przepisów

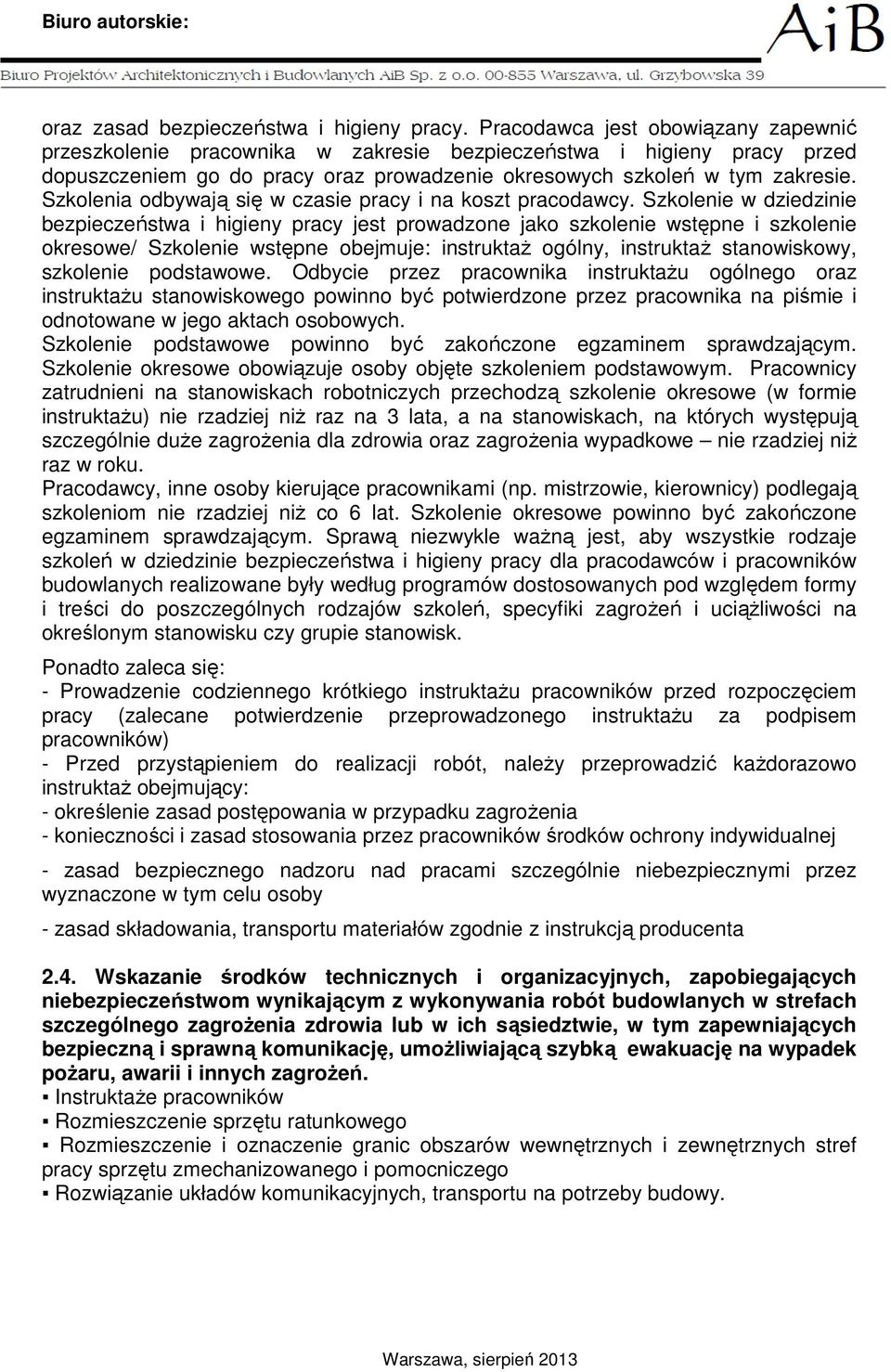

11 oraz zasad bezpieczeństwa i higieny pracy. Pracodawca jest obowiązany zapewnić przeszkolenie pracownika w zakresie bezpieczeństwa i higieny pracy przed dopuszczeniem go do pracy oraz prowadzenie okresowych szkoleń w tym zakresie. Szkolenia odbywają się w czasie pracy i na koszt pracodawcy. Szkolenie w dziedzinie bezpieczeństwa i higieny pracy jest prowadzone jako szkolenie wstępne i szkolenie okresowe/ Szkolenie wstępne obejmuje: instruktaż ogólny, instruktaż stanowiskowy, szkolenie podstawowe. Odbycie przez pracownika instruktażu ogólnego oraz instruktażu stanowiskowego powinno być potwierdzone przez pracownika na piśmie i odnotowane w jego aktach osobowych. Szkolenie podstawowe powinno być zakończone egzaminem sprawdzającym. Szkolenie okresowe obowiązuje osoby objęte szkoleniem podstawowym. Pracownicy zatrudnieni na stanowiskach robotniczych przechodzą szkolenie okresowe (w formie instruktażu) nie rzadziej niż raz na 3 lata, a na stanowiskach, na których występują szczególnie duże zagrożenia dla zdrowia oraz zagrożenia wypadkowe nie rzadziej niż raz w roku. Pracodawcy, inne osoby kierujące pracownikami (np. mistrzowie, kierownicy) podlegają szkoleniom nie rzadziej niż co 6 lat. Szkolenie okresowe powinno być zakończone egzaminem sprawdzającym. Sprawą niezwykle ważną jest, aby wszystkie rodzaje szkoleń w dziedzinie bezpieczeństwa i higieny pracy dla pracodawców i pracowników budowlanych realizowane były według programów dostosowanych pod względem formy i treści do poszczególnych rodzajów szkoleń, specyfiki zagrożeń i uciążliwości na określonym stanowisku czy grupie stanowisk. Ponadto zaleca się: - Prowadzenie codziennego krótkiego instruktażu pracowników przed rozpoczęciem pracy (zalecane potwierdzenie przeprowadzonego instruktażu za podpisem pracowników) - Przed przystąpieniem do realizacji robót, należy przeprowadzić każdorazowo instruktaż obejmujący: - określenie zasad postępowania w przypadku zagrożenia - konieczności i zasad stosowania przez pracowników środków ochrony indywidualnej - zasad bezpiecznego nadzoru nad pracami szczególnie niebezpiecznymi przez wyznaczone w tym celu osoby - zasad składowania, transportu materiałów zgodnie z instrukcją producenta 2.4. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. Instruktaże pracowników Rozmieszczenie sprzętu ratunkowego Rozmieszczenie i oznaczenie granic obszarów wewnętrznych i zewnętrznych stref pracy sprzętu zmechanizowanego i pomocniczego Rozwiązanie układów komunikacyjnych, transportu na potrzeby budowy.

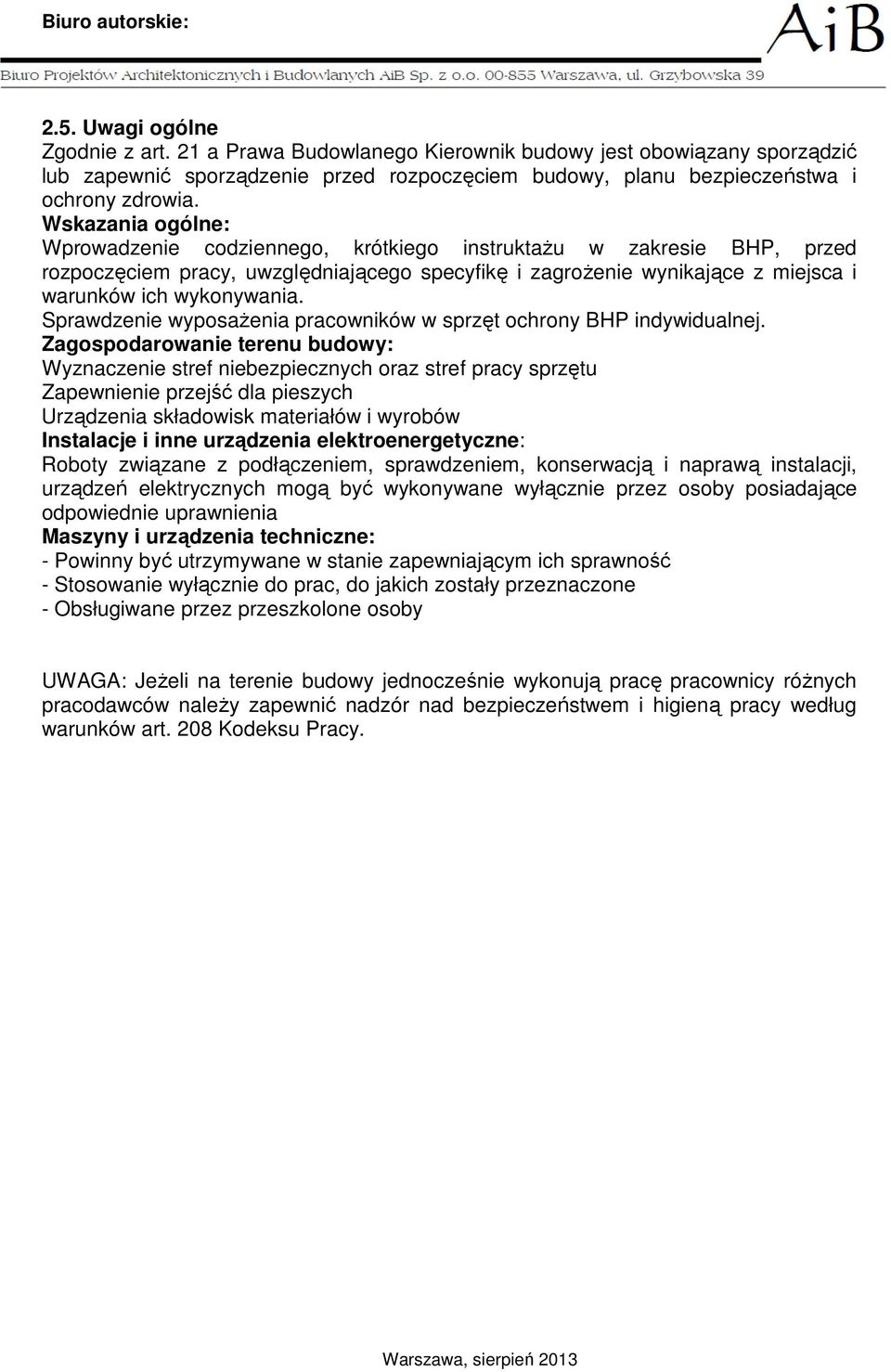

12 2.5. Uwagi ogólne Zgodnie z art. 21 a Prawa Budowlanego Kierownik budowy jest obowiązany sporządzić lub zapewnić sporządzenie przed rozpoczęciem budowy, planu bezpieczeństwa i ochrony zdrowia. Wskazania ogólne: Wprowadzenie codziennego, krótkiego instruktażu w zakresie BHP, przed rozpoczęciem pracy, uwzględniającego specyfikę i zagrożenie wynikające z miejsca i warunków ich wykonywania. Sprawdzenie wyposażenia pracowników w sprzęt ochrony BHP indywidualnej. Zagospodarowanie terenu budowy: Wyznaczenie stref niebezpiecznych oraz stref pracy sprzętu Zapewnienie przejść dla pieszych Urządzenia składowisk materiałów i wyrobów Instalacje i inne urządzenia elektroenergetyczne: Roboty związane z podłączeniem, sprawdzeniem, konserwacją i naprawą instalacji, urządzeń elektrycznych mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia Maszyny i urządzenia techniczne: - Powinny być utrzymywane w stanie zapewniającym ich sprawność - Stosowanie wyłącznie do prac, do jakich zostały przeznaczone - Obsługiwane przez przeszkolone osoby UWAGA: Jeżeli na terenie budowy jednocześnie wykonują pracę pracownicy różnych pracodawców należy zapewnić nadzór nad bezpieczeństwem i higieną pracy według warunków art. 208 Kodeksu Pracy.

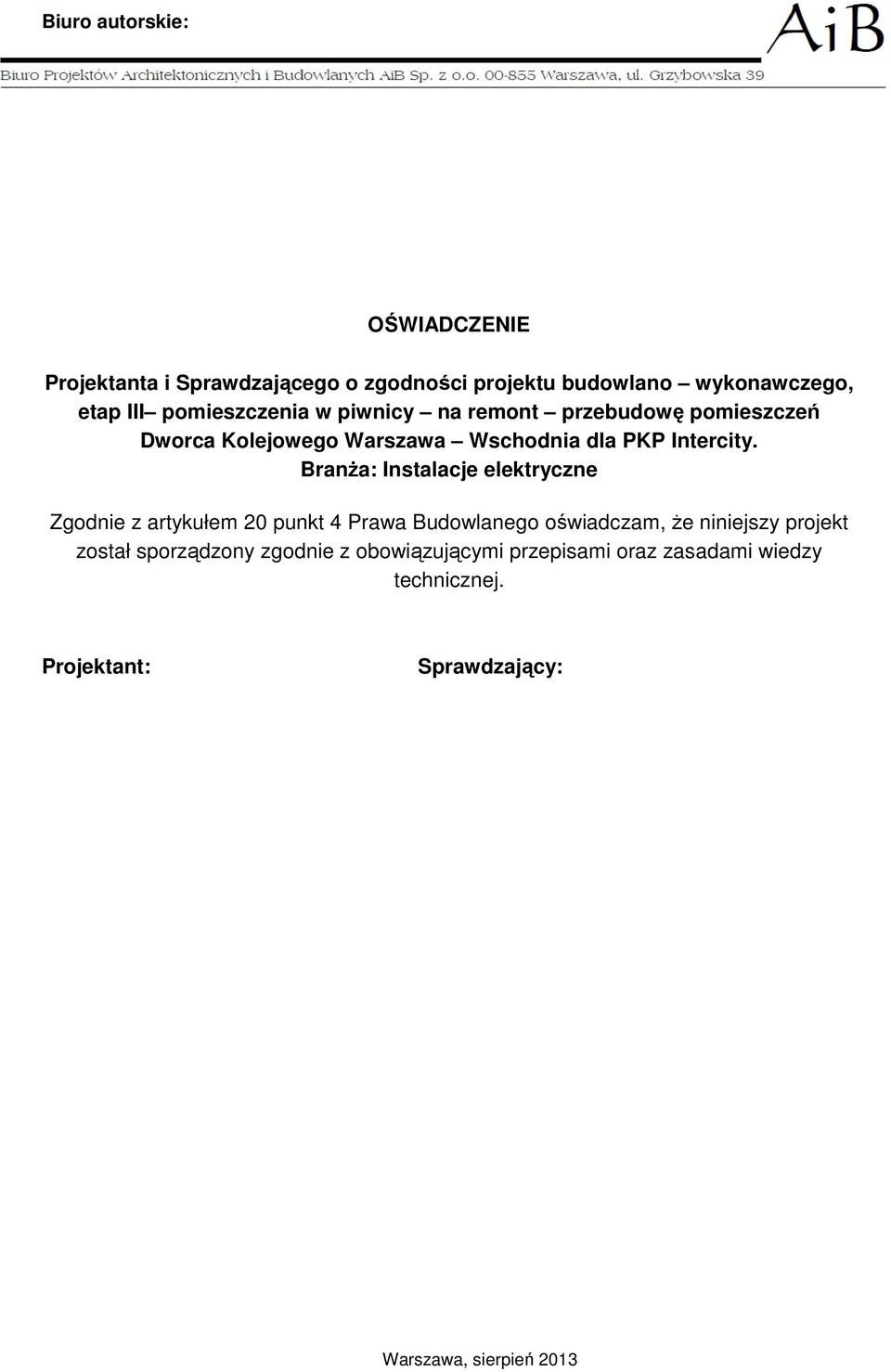

13 OŚWIADCZENIE Projektanta i Sprawdzającego o zgodności projektu budowlano wykonawczego, etap III pomieszczenia w piwnicy na remont przebudowę pomieszczeń Dworca Kolejowego Warszawa Wschodnia dla PKP Intercity. Branża: Instalacje elektryczne Zgodnie z artykułem 20 punkt 4 Prawa Budowlanego oświadczam, że niniejszy projekt został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant: Sprawdzający:
