1 INSTALACJE ELEKTRYCZNE Opracował: inż. Z.Grzegorzewski upr. proj. 104/83 Sprawdził: mgr. inż. Piotr Maintok upr. proj. SLK/0791/POOE/05

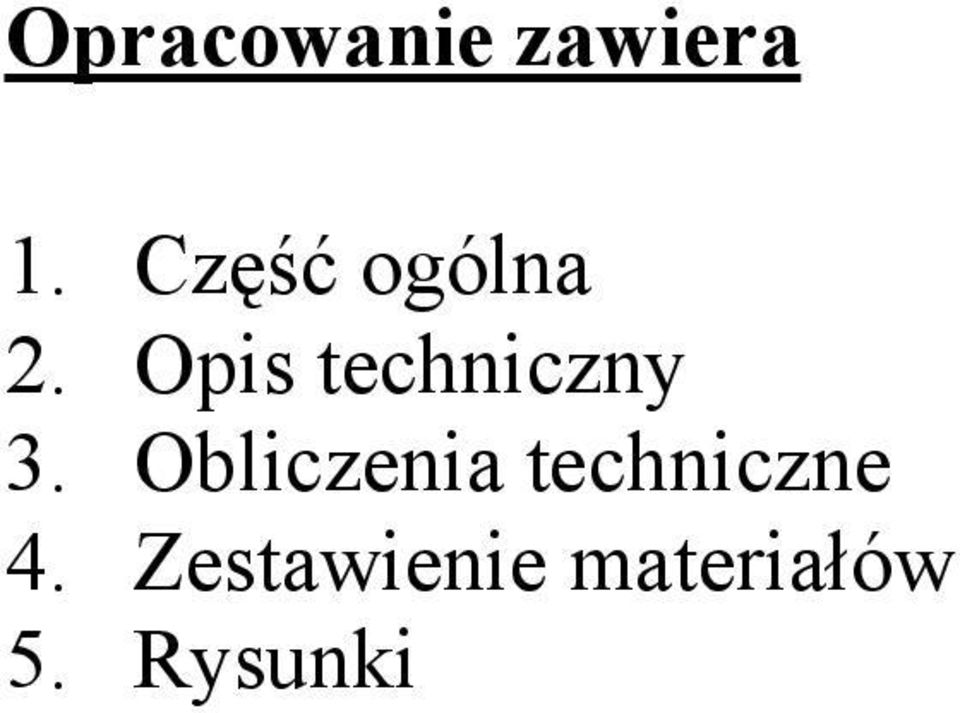

2 Opracowanie zawiera 1. Część ogólna 2. Opis techniczny 3. Obliczenia techniczne 4. Zestawienie materiałów 5. Rysunki

3 1. Część ogólna Podstawa opracowania Podstawę niniejszego opracowania stanowią: - zlecenia Inwestora - podkłady architektoniczno - budowlane budynku - wytyczne technologiczne - wytyczne i uzgodnienia branżowe - obowiązujące normy, przepisy i zarządzenia związane z niniejszym opracowaniem 1.2. Zakres opracowania Niniejsze opracowanie obejmuje swoim zakresem instalacje elektryczne wewnętrzne pomieszczeń rozbudowanego budynku B1 Chorzowskiego Centrum Pediatrii i Onkologii im. Dr Edwarda Hankego przy ul. W.Truchana w Chorzowie

4 2. Opis techniczny Zasilanie Zasilanie obiektu objętego niniejszym opracowaniem odbywać się będzie na napięciu 0.4/0.231 kv z rozdzielnicy głównej n.n. budynku zlokalizowanej w wydzielonym pomieszczeniu ruchu elektrycznego na poziomie piwnic Kablowe liniae zasialjące typu YKYżo 5x25 ułożone zostaną w przestrzeni stropu podweiszonego kondygnacji piwnic według trasy pokazanej na planie. Projektowane linie zasilające zakończone zostaną tablicą TG zabudowaną w mijscu pokazanym na planie 2.2. Pomiar rozliczeniowy Zasilanie obiektu objętego niniejszym opracowaniem odbywać się będzie z zalicznikowej sieci rozdzielczej n.n. Szpitala 2.3. Tablica główna W miejscu pokazanym na plnaie na poziomie piwnic zabudowana zostanie tablica główna która wyposażona zostanie w: rozłączniki odcinające układ SZR pola odpływowe z których wyprowadzone zostaną wewntrzne linie zasilające do poszcególnych tablic piętrowych (oddziałowych) 2.4. Wewnętrzne linie zasilające Z tablicy głównej TG do poszczególnych tablic rozdzielczych obsługujących modernizowane pomieszczenia budynku wyprowadzone zostaną wewnętrzne linie zasilające wykonane jako kablowe o przekrojach dostosowanych do ich obciążeń. W poziomie - wewnętrzne linie zasilające ułożone zostaną na najniższej kondygnacji budynku w korytkach instalacyjnych zabudowanychw przestrzeni stropu podwieszonego W pionie - wewnętrzne linie zasilające ułożone zostaną pod tynkiem. Przejścia linii zasilających przez stropy zostaną uszczelnione Tablice rozdzielcze oddziałowe W miejscu pokazanym na planie zabudowane zostaną tablice rozdzielcze z których wyprowadzone zostaną poszczególne obwody instalacyjne. Tablice rozdzielcze zabudowane zostaną w wydzielonych wnękach instalacyjnych. Przewiduje się zabudowanie odrębnych części tablic dla zasilenia: obwodów oświetlenia obwodów siły i gniazd wtyczkowych obwodów komputerowych Tablice rozdzielcze wyposażone zostaną w: wyłączniki główne elementy sygnalizujące obecność napięcia zabezpieczenia przepięciowe zabezpieczenia poszczególnych obwodów w postaci wyłączników nadmiarowoprądowych z członami różnicowoprądowymi elementy sterowania W pomieszczeniu wentylatorowni tablica rozdzielcza wykonana zostanie jako natynkowa.

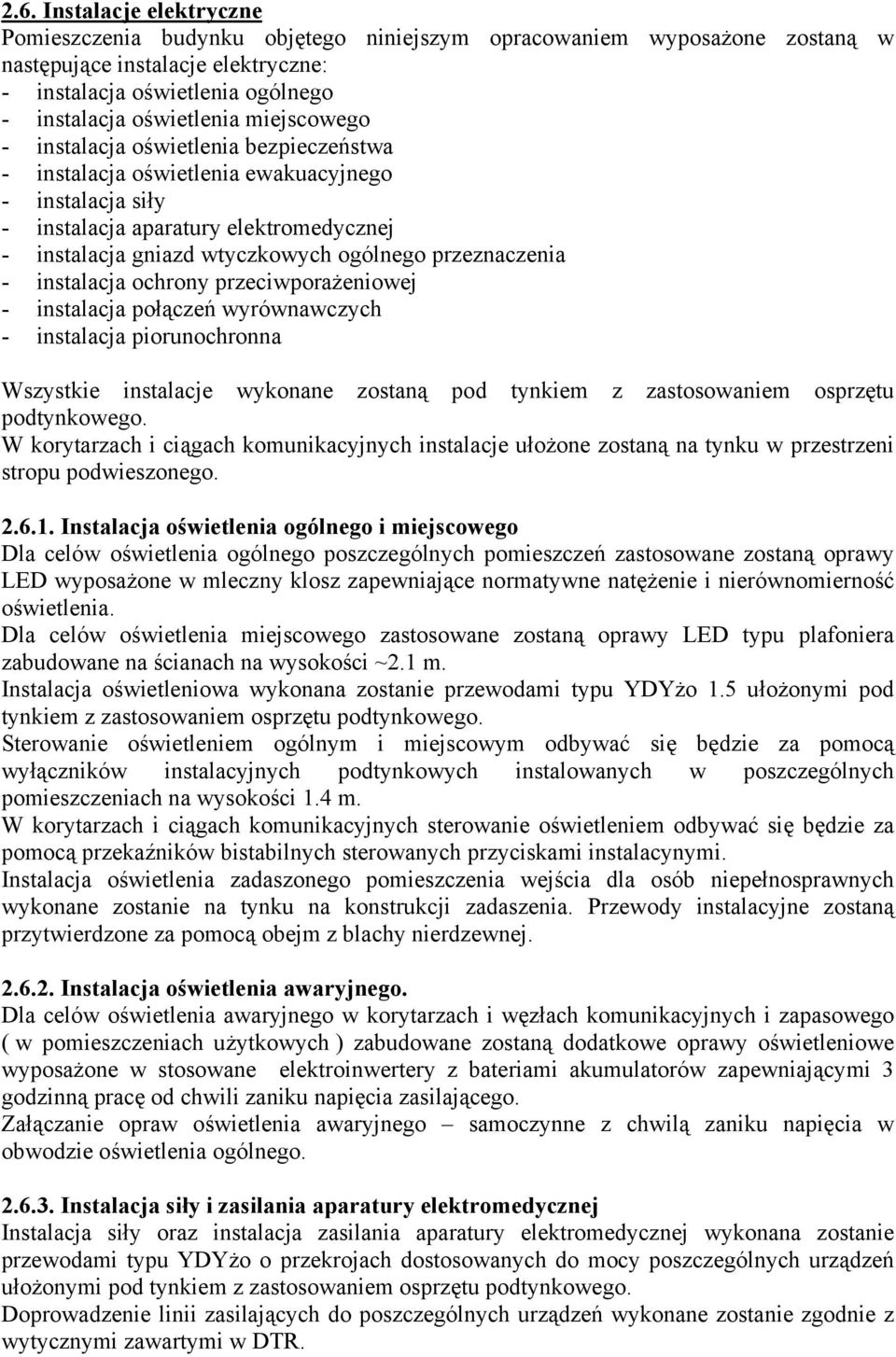

5 2.6. Instalacje elektryczne Pomieszczenia budynku objętego niniejszym opracowaniem wyposażone zostaną w następujące instalacje elektryczne: - instalacja oświetlenia ogólnego - instalacja oświetlenia miejscowego - instalacja oświetlenia bezpieczeństwa - instalacja oświetlenia ewakuacyjnego - instalacja siły - instalacja aparatury elektromedycznej - instalacja gniazd wtyczkowych ogólnego przeznaczenia - instalacja ochrony przeciwporażeniowej - instalacja połączeń wyrównawczych - instalacja piorunochronna Wszystkie instalacje wykonane zostaną pod tynkiem z zastosowaniem osprzętu podtynkowego. W korytarzach i ciągach komunikacyjnych instalacje ułożone zostaną na tynku w przestrzeni stropu podwieszonego Instalacja oświetlenia ogólnego i miejscowego Dla celów oświetlenia ogólnego poszczególnych pomieszczeń zastosowane zostaną oprawy LED wyposażone w mleczny klosz zapewniające normatywne natężenie i nierównomierność oświetlenia. Dla celów oświetlenia miejscowego zastosowane zostaną oprawy LED typu plafoniera zabudowane na ścianach na wysokości ~2.1 m. Instalacja oświetleniowa wykonana zostanie przewodami typu YDYżo 1.5 ułożonymi pod tynkiem z zastosowaniem osprzętu podtynkowego. Sterowanie oświetleniem ogólnym i miejscowym odbywać się będzie za pomocą wyłączników instalacyjnych podtynkowych instalowanych w poszczególnych pomieszczeniach na wysokości 1.4 m. W korytarzach i ciągach komunikacyjnych sterowanie oświetleniem odbywać się będzie za pomocą przekaźników bistabilnych sterowanych przyciskami instalacynymi. Instalacja oświetlenia zadaszonego pomieszczenia wejścia dla osób niepełnosprawnych wykonane zostanie na tynku na konstrukcji zadaszenia. Przewody instalacyjne zostaną przytwierdzone za pomocą obejm z blachy nierdzewnej Instalacja oświetlenia awaryjnego. Dla celów oświetlenia awaryjnego w korytarzach i węzłach komunikacyjnych i zapasowego ( w pomieszczeniach użytkowych ) zabudowane zostaną dodatkowe oprawy oświetleniowe wyposażone w stosowane elektroinwertery z bateriami akumulatorów zapewniającymi 3 godzinną pracę od chwili zaniku napięcia zasilającego. Załączanie opraw oświetlenia awaryjnego samoczynne z chwilą zaniku napięcia w obwodzie oświetlenia ogólnego Instalacja siły i zasilania aparatury elektromedycznej Instalacja siły oraz instalacja zasilania aparatury elektromedycznej wykonana zostanie przewodami typu YDYżo o przekrojach dostosowanych do mocy poszczególnych urządzeń ułożonymi pod tynkiem z zastosowaniem osprzętu podtynkowego. Doprowadzenie linii zasilających do poszczególnych urządzeń wykonane zostanie zgodnie z wytycznymi zawartymi w DTR.

6 Instalacja gniazd wtyczkowych ogólnego przeznaczenia Instalacja gniazd wtyczkowych wykonana zostanie przewodami typu YDYżo 2,5 ułożonymi pod tynkiem z zastosowaniem osprzętu podtynkowego. Gniazda wtyczkowe w korytarzach zabudowane zostaną: w pomieszczeniach użytkowych na wysokości 0.8m w salach zabiegowych na wysokości 1.4 m w korytarzach i pomieszczeniach administracyjnych na wysokości 0.3 m w łazienkach i WC na wysokości 1.4m W pomieszczeniach biurowych (na poziomie piwnic) gniazda wtyczkowe zabudowane zostaną w blokach biurowych 2P+2P+2RJ zainstalowanych pod blatami biurek. Obwody instalacyjne dla zasilenia w/w bloków zakończone zostaną puszkami instalacyjnymi osadzonymi pod tynkiem na ścianach w bezpośrednim sąsiedztwie biurek. Podejścia od w/w puszek instalacyjnych do posczezgólnych bloków wykonane zostaną za pomocą systemowych kabli dostarczonych wraz z blokami biurowymi Instalacja ochrony przeciwporażeniowej Jako system ochrony przed porażeniem prądem elektrycznym zastosowane zostanie szybkie wyłączenie obwodu. Dla celów ochrony wykorzystane zostaną wydzielone żyły przewodów zasilających. Jako ochrona dodatkowa zastosowane zostaną wyłączniki różnicowoprądowe o czułości 30 ma zabudowane na tablicach zasilających Instalacja połączeń wyrównawczych Wszystkie metalowe elementy stanowiące stałe wyposażenie budynku przyłączone zostaną do szyny wyrównawczej poprzez stosowne połączenia wyrównawcze Instalacja piorunochronna Dla celów ochrony budynku przed skutkami wyładowań atmosferycznych wykonana zostanie instalacja piorunochronna składająca się z następujących elementów: zwody poziome na połaciach dachowych. Wykonane zostaną z pręta stalowego ocynkowanego o średnicy 8 mm ułożonego na uchwytach dostosowanych do rodzaju pokrycia dachowego Do zwodów poziomych przyłączone zostaną wszystkie metalowe elementy stałego wyposażenia budynku zabudowane na dachu. przewody odprowadzające. - na odcinku od zwodów poziomych na dachu budynku do złącza probierczego wykonane zostaną z pręta stalowego ocynkowanego o średnicy 8 mm ułożonego w rurach ochronnych pod tynkiem - na odcinku od zwodów poziomych na dachu budynku do złącza probierczego wykonane zostaną z bednarki stalowej ocynkowanej 25x3 ułożonej na ucchwytach na tynku. uziom. Wykonany zostanie z bednarki stalowej ocynkowanej 50x4 ułożonej w ziemia na głębokości 0.8m w odległości ~ 1.5 m od zewnętrznych ścian budynku. Do uziomu otokowego przyłączone zostaną przewody odprowadzające instalacji piorunochronnej. Wszystkie elementy instalacji piorunochronnej projektowanego obiektu należy połączyć z instalacją piorunochronną otaczających budynków istniejących.

7 3. Obliczenia techniczne 3.1. Sprawdzenie skuteczności ochrony. Obwód instalacji wewnętrznej ( 30 m, 1,5 mm 2 ) R1 = oma w.l.z. zasilający tablicę TB-01 YKYżo 5 x 6 o dł. 10 m R2 = oma linia zasilająca tablicę TG YKYżo 5x25 o dł. 60 m R3 = oma linia zasilająca rozdzilnicę RG YAKY 4x120 o dł. 120 m R4 = oma impedancja transformatora RT = oma Łącznie R = oma ochrona skuteczna Z s x I a < U o => x 16 x 11.2 = V < 230 V UWAGA! Przed oddaniem obiektu do eksploatacji skuteczność ochrony wszystkich obwodów należy sprawdzić pomiarem a wyniki pomiarów przekazać użytkownikowi Sprawdzenie skuteczności ochrony wyłącznikami różnicowymi Dla wyłączników różnicowoprądowych 30 ma impedancja uziemienia przy którym zachodzi dostatecznie szybkie wyłączenie wynosi: Z S U O k I b 50 = = 138. kω Zapewnienie takiej impedancji przewodów ochronnych jest osiągalne bez stosowania jakichkolwiek zabiegów technicznych.

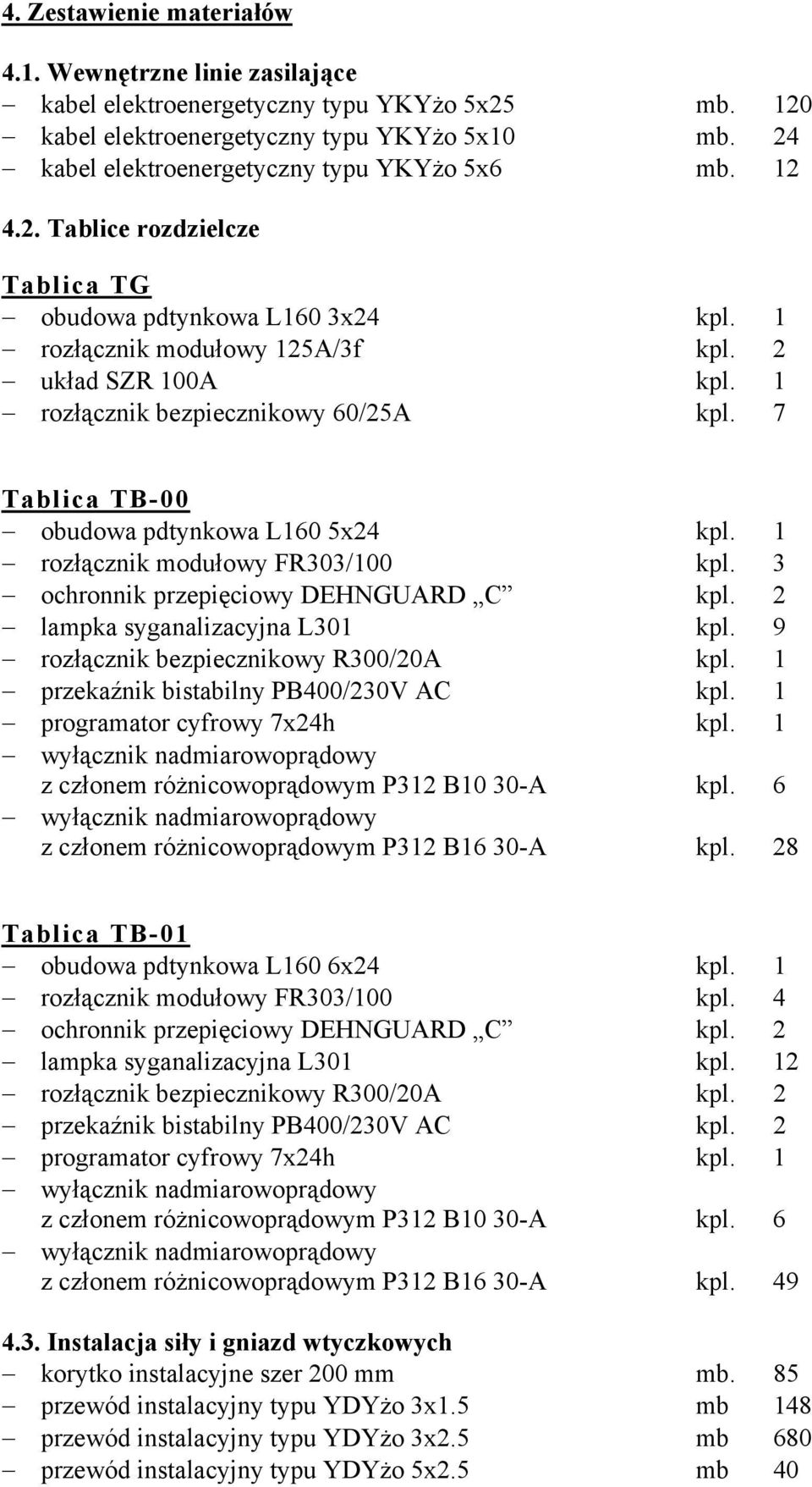

8 4. Zestawienie materiałów 4.1. Wewnętrzne linie zasilające kabel elektroenergetyczny typu YKYżo 5x25 mb. 120 kabel elektroenergetyczny typu YKYżo 5x10 mb. 24 kabel elektroenergetyczny typu YKYżo 5x6 mb Tablice rozdzielcze Tablica TG obudowa pdtynkowa L160 3x24 kpl. 1 rozłącznik modułowy 125A/3f kpl. 2 układ SZR 100A kpl. 1 rozłącznik bezpiecznikowy 60/25A kpl. 7 Tablica TB-00 obudowa pdtynkowa L160 5x24 kpl. 1 rozłącznik modułowy FR303/100 kpl. 3 ochronnik przepięciowy DEHNGUARD C kpl. 2 lampka syganalizacyjna L301 kpl. 9 rozłącznik bezpiecznikowy R300/20A kpl. 1 przekaźnik bistabilny PB400/230V AC kpl. 1 programator cyfrowy 7x24h kpl. 1 wyłącznik nadmiarowoprądowy z członem różnicowoprądowym P312 B10 30-A kpl. 6 wyłącznik nadmiarowoprądowy z członem różnicowoprądowym P312 B16 30-A kpl. 28 Tablica TB-01 obudowa pdtynkowa L160 6x24 kpl. 1 rozłącznik modułowy FR303/100 kpl. 4 ochronnik przepięciowy DEHNGUARD C kpl. 2 lampka syganalizacyjna L301 kpl. 12 rozłącznik bezpiecznikowy R300/20A kpl. 2 przekaźnik bistabilny PB400/230V AC kpl. 2 programator cyfrowy 7x24h kpl. 1 wyłącznik nadmiarowoprądowy z członem różnicowoprądowym P312 B10 30-A kpl. 6 wyłącznik nadmiarowoprądowy z członem różnicowoprądowym P312 B16 30-A kpl Instalacja siły i gniazd wtyczkowych korytko instalacyjne szer 200 mm mb. 85 przewód instalacyjny typu YDYżo 3x1.5 mb 148 przewód instalacyjny typu YDYżo 3x2.5 mb 680 przewód instalacyjny typu YDYżo 5x2.5 mb 40

9 przewód instalacyjny HDGs 3x1.5 mb. 25 puszka instalacyjna p/t rozgałęźna szt. 42 puszka instalacyjna n/t rozgałęźna szt. 36 puszka instalacyjna p/t końcowa szt. 167 gniazdo wtyczkowe p/t 1f z kołkiem ochronnym kpl. 156 gniazdo wtyczkowe n/t 16A/400V kpl. 2 blok zasilający 2P+2P+2RJ kpl. 19 kabel połączeniowy systemowy do bloków j.w kpl. 14 wyłącznik instalacyjny pojedynczy p/t kpl. 2 sterownik żaluzjowy p/t kpl. 9 wyłącznik pożarowy p/t kpl Instalacja oświetlenia oprawa natynkowa LED typu REGLUX 1040/50W z kloszem opalowym szt 48 oprawa natynkowa LED typu REGLUX 540/40W z kloszem opalowym szt 4 oprawa natynkowa LED typu COSMO LED 25W z kloszem przezroczystym szt 2 oprawa natynkowa fluorescencyjna typu COSMO CO3 2x36 z kloszem przezroczystym szt 8 oprawa natynkowa LED typu GLASS LED320 22W szt 16 oprawa natynkowa LED typu SYSTEM W szt 2 oprawa natynkowa fluorescencyjna typu BASA BP.N122 22W szt 2 oprawa dostropowa LED o mocy 22W typu PRIMA LED 240 szt 23 oprawa dostropowa LED o mocy 62W typu FLAT LED 600 szt 37 oprawa dostropowa LED o mocy 4W typu SPOT MINI LED 85 szt 22 oprawa natynkowa LED o mocy 64W (IP65) typu CYBERIA 220 LED 760 szt. 11 oprawa 4x1W LED typu MONITOR 1 z baterią akumulatorów 3h szt 15 oprawa 4x1W LED typu SCREEN PRESTIGE z baterią 3h szt 16 taśma LED mono 9.6W/m IP63 mb 22 profil LED MIKRO ALU z kloszem soczewka mb. 22 zasilacz 250W do taśmy LED kpl. 1 puszka instalacyjna p/t rozgałęźna szt. 68 puszka instalacyjna p/t końcowa szt. 53 łącznik instalacyjny p/t pojedynczy szt 31 łącznik instalacyjny p/t świecznikowy szt 24 przewód instalacyjny typu YDY 2x1.5 mb 96 przewód instalacyjny typu YDY 3x1.5 mb 66 przewód instalacyjny typu YDYżo 3x1.5 mb 680 przewód instalacyjny typu YDYżo 4x1.5 mb 320

10 przewód instalacyjny typu YDYżo 5x1.5 mb Instalacja piorunochronna bednarka stalowa ocynkowana 50x4 mb 126 bednarka stalowa ocynkowana 25x3 mb 36 złącze probiercze bednarka-pręt kpl. 7 pręt stalowy ocynkowany o średnicy 8 mm mb. 138 złącze rozgałęźne uniwersalne kpl. 42 zwód pionowy o długości 1.2m kpl. 3

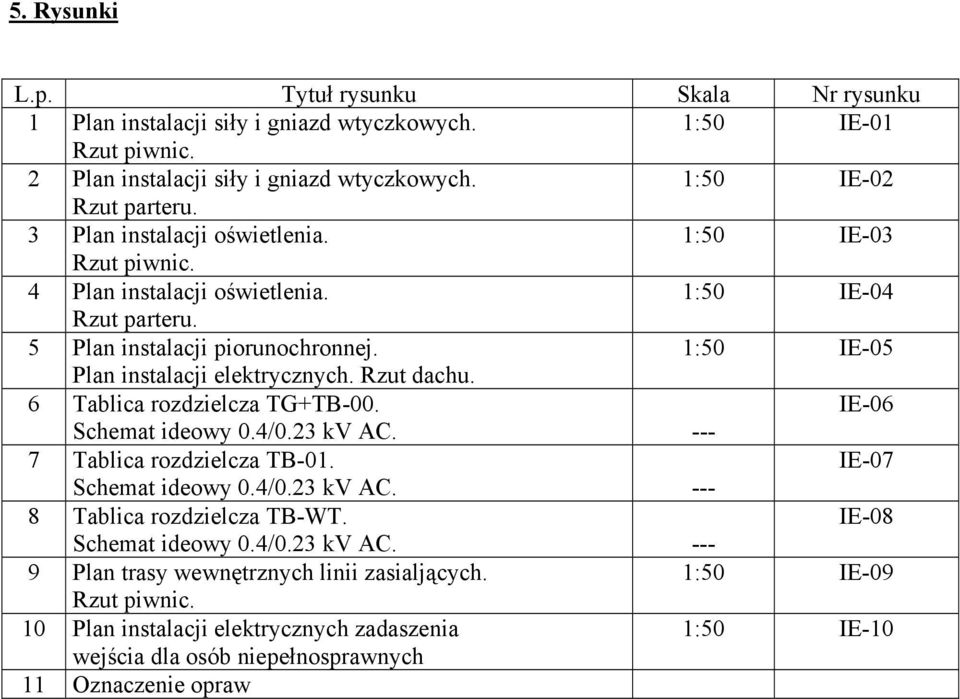

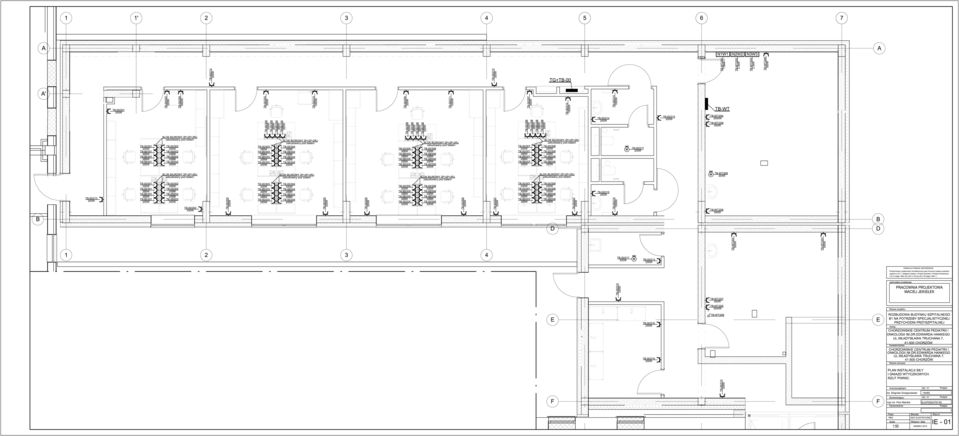

11 5. Rysunki L.p. Tytuł rysunku Skala Nr rysunku 1 Plan instalacji siły i gniazd wtyczkowych. 1:50 IE-01 Rzut piwnic. 2 Plan instalacji siły i gniazd wtyczkowych. 1:50 IE-02 Rzut parteru. 3 Plan instalacji oświetlenia. 1:50 IE-03 Rzut piwnic. 4 Plan instalacji oświetlenia. 1:50 IE-04 Rzut parteru. 5 Plan instalacji piorunochronnej. 1:50 IE-05 Plan instalacji elektrycznych. Rzut dachu. 6 Tablica rozdzielcza TG+TB-00. IE-06 Schemat ideowy 0.4/0.23 kv AC Tablica rozdzielcza TB-01. IE-07 Schemat ideowy 0.4/0.23 kv AC Tablica rozdzielcza TB-WT. IE-08 Schemat ideowy 0.4/0.23 kv AC Plan trasy wewnętrznych linii zasialjących. 1:50 IE-09 Rzut piwnic. 10 Plan instalacji elektrycznych zadaszenia 1:50 IE-10 wejścia dla osób niepełnosprawnych 11 Oznaczenie opraw
