1 Przepływomierze Vortex międzykołnierzowe (VP) i kołnierzowe (FVP) INNOWACJE W POMIARACH "Twój Partner w Pomiarach i RegulacjI"

2 Przepływomierze wirowe Vortex stosowane są do pomiaru przepływu objętościowego cieczy, pary i gazów w wielu gałęziach przemysłu. Stosowane są w aplikacjach w przemyśle chemicznym, petrochemicznym, w systemach energetycznych, ciepłowniczych itp. Ich uniwersalność umożliwia pomiar przepływu różnorodnych mediów m.in. pary nasyconej, pary przegrzanej, sprężonego powietrza, azotu, skroplonych gazów, gazów spalinowych, dwutlenku węgla, wody demineralizowanej, rozpuszczalników, olejów opałowych, wody kotłowej, kondensatów, gazów koksowniczych itp. Przepływomierze wirowe są powszechnie stosowane we wszystkich sektorach przemysłu, gdzie wymagany jest pomiar przepływu pary. Przyrządy te umożliwiają pomiar strumienia objętości (wersje standardowe) lub pomiar masowy, najczęściej ze zintegrowanym czujnikiem temperatury. W systemach parowych wielkościami rozliczeniowymi jest strumień masy lub parametry energetyczne pary dlatego w połączeniu z czujnikiem temperatury i/lub przetwornikiem ciśnienia i odpowiednim przelicznikiem przepływu i energii cieplnej pary możemy zaoferować kompleksowy układ rozliczeniowy. Tego typu konfiguracja ułatwia oszczędność energii oraz stanowi idealne rozwiązanie dla alokacji kosztów wytwarzania pary nasyconej i/lub przegrzanej dla poszczególnych odbiorców. Zalety przepływomierzy Vortex: uniwersalne rozwiązanie dla pomiaru cieczy, pary i gazów wysoka niezależność pomiaru od zmian ciśnienia, temperatury i lepkości wysoka stabilność długoterminowa oraz brak płynięcia zera - parametry przepływomierza nie ulegają zmianie podczas całego okresu użytkowania brak części ruchowych pomijalny spadek ciśnienia w rurociągu wysoka dynamika pomiaru PROBLEMY W APLIKACJACH Niektóre z będących na rynku tradycyjnych przepływomierzy Vortex są podatne na występujące zakłócenia, prowadzące do zwiększonych błędów pomiarów przepływu a w efekcie także powtarzalności pomiaru. Jest to w większości przypadków spowodowane zastosowaniem tylko jednego czujnika pomiarowego, który mierząc amplitudę sygnału i przetwarzając ją na wartość przepływu częściowo uwzględnia także amplitudę występujących zakłóceń a więc błędów. Dodatkowo większość posiada wewnątrz korpusu uszczelnienia (o-ringi) które z czasem mogą doprowadzić do przecieku w korpusie czujnika lub też doprowadzić do przedostania się mierzonego medium do komory czujnika pomiarowego i/ lub układu elektroniki. W przypadku tychże przepływomierzy czasami istnieje możliwość wymiany o-ringu lecz jest to kosztowna operacja i najczęściej wymaga wysyłki przyrządu do serwisu producenta... o ile elektronika lub inne elementy przepływomierza nie zostały jeszcze przez niekontrolowany przeciek medium uszkodzone. ROZWIĄZANIE PROBLEMÓW... I JESZCZE WIĘCEJ Przepływomierze firmy NICE Instrumentation to ponad 30 letnie doświadczenie w produkcji niezawodnych przepływomierzy Vortex do pomiaru przepływu pary, cieczy i gazów. Nasze przepływomierze charkteryzuje m.in. wysoka dokładność i powtarzalność pomiarów, odporność na trudne warunki procesu oraz otoczenia, niezawodność nawet w przypadku mediów trudnych (np. gaz koksowniczy) oraz inne cechy, nie do osiągnięcia przez konkurencję. Produkowane przez nas przepływomierze Vortex to m.in. VP w wersji międzykołnierzowej, FVP w wersji kołnierzowej, LPIV w wersji zanurzeniowej oraz HTIV w wersja zanurzeniowej - z możliwością montoważu/demontażu podczas procesu. Cechy naszych przepływomierzy to m.in.: technologia podwójnych czujników, eliminująca jakiekolwiek zakłócenia od strony procesu absolutny brak jakichkolwiek uszczelnień, o-ringów i/lub ścieżek przecieku korpus i przegroda przepływomierza wykonane mechanicznie z jednego kawałka stali nierdzewnej AISI316L podwójne czujniki pomiarowe, nie mające nigdy kontaktu z mierzonym medium brak jakichkolwiek otworów mogących się zatkać masywna, wykonana z odlewu aluminium obudowa elektroniki o stopniu ochrony IP66 / NEMA 4 brak jakichkolwiek elementów ruchomych brak wymogów jakiejkolwiek konserwacji temperatura procesu o C lub o C i ciśnienie procesu do 69bar /także wersje na wyższe ciśnienia/ dokładność ±0,5% wart. mierzonej dla wersji VP i FVP (±1,0% rdg dla wersji LPIV i HTIV) elektronika SMART TX dla pomiaru objętościowego lub MASS MTX dla pomiaru masowego z kompensacją wersja kompaktowa lub rozdzielna, z oddaleniem do 90m

3 Innowacje i prostota pomiaru przepływu pary, cieczy i gazów 1. Brak jakichkolwiek uszczelnień i/lub o-ringów Nasze przepływomierze wirowe Vortex nie posiadają absolutnie żadnych uszczelnień i/lub o-ringów mogących spowodować niekontrolowany przeciek mierzonego medium. Nie posiadają także jakichkolwiek ścieżek między wnętrzem korpusu a czujnikami pomiarowymi i/lub elektroniką przepływomierza. Cały system pomiarowy /korpus i przegroda przepływomierza/ są wykonane mechanicznie i w pełni zamknięte, dlatego czujniki pomiarowe nie mają jakiegokolwiek kontaktu z mierzonym medium. Brak o-ringów, Brak uszczelnień - Brak Problemów!!! 2. Technologia podwójna czujników pomiarowych Wszystkie przepływomierze wirowe Vortex firmy NICE Instrumentation wyposażone są w technologię podwójnych czujników pomiarowych. Technologia ta zapewnia filtrację niepotrzebnych zakłóceń od strony procesu lub wibracji do 200 razy większych w amplitudzie niż sygnały wiru. Nasze czujniki zapewniają najwyższą dokładność i powtarzalność pomiaru przepływu, ponieważ wszelkiego rodzaju zakłócenia są filtrowane a elektronika przetwarza prawidłową amplitudę sygnału na wartość aktualnego przepływu. Dwa czujniki piezoelektryczne, umieszczone za ścianą ze stali nierdzewnej A Standardowe przepływomierze Vortex posiadają jeden czujnik pomiarowy, mierzący sygnał amplitudy przepływu + amplitudy zakłóceń. B Przepływomierze Vortex NICE Instrumentation posiadają dwa czujniki pomiarowe dla dwóch sygnałów amplitudy przepływu, 180 o poza fazą + dwóch sygnałów amplitudy zakłóceń 180 o w fazie. Sygnał poza fazą jest wzmacniany natomiast sygnał zakłóceń znajdujący się w fazie nie jest. A B C Czas Czas 180 o poza fazą Niezakłócony, przefiltrowany elektronicznie sygnał Technologia Podwójnych Czujników - Kompletna Filtracja Zakłóceń!!!

4 3. Brak kontaktu czujników z mierzonym medium Nasze przepływomierze wirowe Vortex posiadają dwa czujniki piezoelektryczne, które nie mają jakiegokolwiek bezpośredniego kontaktu z mierzonym medium. Nasze czujniki nie posiadają jakiegokolwiek wypełnienia olejem, stykają się jedynie ze ścianą korpusu ze stali nierdzewnej przez specjalny materiał epoksydowy, jak ten używany w NASA. Prędkość przepływu Odcięta warstwa Dwa czujniki piezoelektryczne, umieszczone za ścianą ze stali nierdzewnej d Wysoka prędkość Kolejny wir Brak Kontaktu Czujników z Medium - Nieograniczona Żywotność Czujników!!! 4. Korpus wykonany mechanicznie z jednego kawałka stali nierdzewnej Korpus przepływomierzy międzykołnierzowych (VP) i kołnierzowych (FVP) wykonany jest mechanicznie z jednego kawałka stali nierdzewnej. Korpus wykonany jest w jednym kawałku wraz z przegrodą w jednym procesie produkcyjnym, dlatego wyeliminowano spawanie i/lub przykręcanie elementów. Wykonanie z jednego kawałka stali nierdzewnej zapewnia brak zmiany jakiejkolwiek geometrii przyrządu a więc najwyższą powtarzalność pomiaru oraz nieograniczoną żywotność. Energetyka, Przemysł Chemiczny, Petrochemiczny, Ciepłownictwo, Hutnictwo, Gospodarka Wodno-Ściekowa, Przemysł Spożywczy, Farmaceutyczny Jednoczęściowy Korpus - Powtarzalność, Nieograniczona Żywotność!!!

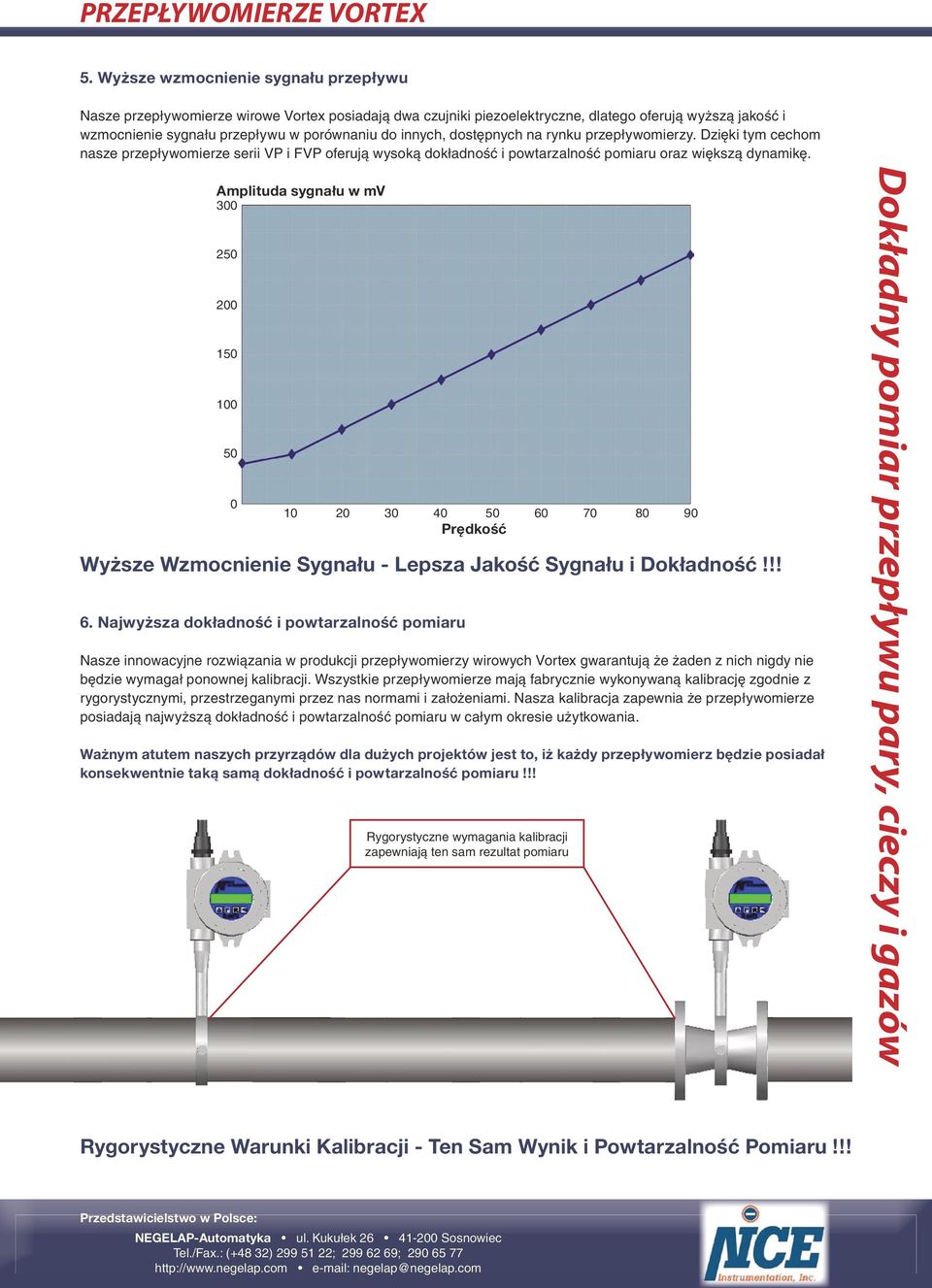

5 5. Wyższe wzmocnienie sygnału przepływu Nasze przepływomierze wirowe Vortex posiadają dwa czujniki piezoelektryczne, dlatego oferują wyższą jakość i wzmocnienie sygnału przepływu w porównaniu do innych, dostępnych na rynku przepływomierzy. Dzięki tym cechom nasze przepływomierze serii VP i FVP oferują wysoką dokładność i powtarzalność pomiaru oraz większą dynamikę. Amplituda sygnału w mv Wyższe Wzmocnienie Sygnału - Lepsza Jakość Sygnału i Dokładność!!! 6. Najwyższa dokładność i powtarzalność pomiaru Prędkość Nasze innowacyjne rozwiązania w produkcji przepływomierzy wirowych Vortex gwarantują że żaden z nich nigdy nie będzie wymagał ponownej kalibracji. Wszystkie przepływomierze mają fabrycznie wykonywaną kalibrację zgodnie z rygorystycznymi, przestrzeganymi przez nas normami i założeniami. Nasza kalibracja zapewnia że przepływomierze posiadają najwyższą dokładność i powtarzalność pomiaru w całym okresie użytkowania. Ważnym atutem naszych przyrządów dla dużych projektów jest to, iż każdy przepływomierz będzie posiadał konsekwentnie taką samą dokładność i powtarzalność pomiaru!!! Rygorystyczne wymagania kalibracji zapewniają ten sam rezultat pomiaru Rygorystyczne Warunki Kalibracji - Ten Sam Wynik i Powtarzalność Pomiaru!!!

6 7. Elektronika przepływomierza SMART TX lub MASS MTX Nasze przepływomierze wirowe Vortex mogą być dostarczone z elektroniką SMART TX lub MASS MTX. Wersja SMART TX jest standardową elektroniką naszych przepływomierzy, umożliwiającą pomiar przepływu pary, gazów i cieczy bez kompensacji od temperatury i/lub ciśnienia. W przypadku pary, gazów możliwy jest pomiar w określonych jednostkach masy np. kg/h, t/h, jednak wartość ta jest obliczana do stałej wartości ciśnienia i/lub temperatury procesu. Wersja MASS MTX jest rozbudowaną elektroniką naszych przepływomierzy, umożliwiającą pomiar masowy przepływu pary i gazów z kompensacją od temperatury i/lub ciśnienia. Zależnie od zastosowanej aplikacji przepływomierz może posiadać wbudowany czujnik temperatury i/lub ciśnienia np. w przypadku pary nasyconej dokładny pomiar przepływu pary może być kompensowany zintegrowanym czujnikiem temperatury. Pomimo zintegrowanego czujnika temperatury i/lub ciśnienia, nadal nasze przepływomierze nie posiadają absolutnie żadnych uszczelnień i/lub o-ringów. Naszą misją było stworzenie bezawaryjnych przyrządów i pomimo cechy kompensacji dla przepływu masowego nasz cel został skutecznie osiągnięty. Połączenia czujnika ciśnienia i/lub temperatury zostały zespawane dlatego nadal wyeliminowano potrzebę stosowania uszczelnień. Cechy które posiada nasza elektronika MASS MTX to m.in. ustawialny sygnał wyjściowy mA, zakres pomiarowy, jednostki pomiaru, automatyczna kontrola i tłumienie, 24 bitowa analogowo-cyfrowa technologia z mikroprocesorem o wysokiej wydajności, najwyższej jakości filtracja zakłóceń dla wszystkich warunków procesu i wiele innych. Elektronika MASS MTX - Pełna Kompensacja Pomiaru Przepływu!!! 8. Pomiar niskich wartości dla dużych średnic rurociągów Często projekt instalacji zawiera przewymiarowane średnice rurociągów w stosunku do osiąganych wartości przepływów. W przypadku gdy musimy dokładnie mierzyć niskie wartości przepływu najczęściej wymagane jest przewężenie rurociągu o odpowiedniej dług., w celu zabudowania mniejszego niż średnica nominalna rurociągu przepływomierza. Naprzeciw tym problemom wychodzą przepływomierze serii FVP które wymagane przewężenie rurociągu integrują wewnątrz korpusu. Przepływomierze FVP umożliwiają dokładny pomiar przepływu, do razy niższych wartości niż standardowy przepływomierz wirowy. Jednym z atutów jest montaż przepływomierza na naturalnej wielkości rurociągu bez wymogów jego przewężania, co wymaga wydłużania odcinków prostych przed i za. Ważną cechą jest także fakt, iż pomimo tego że przepływomierz posiada zintegrowane przewężenie wewnątrz korpusu nie pogarsza to nadal dokładności pomiaru, którego wartość wynosi ±0,5% wartości mierzonej z powtarzalnością ±0,25%. Przykład zastosowania Aplikacja: para nasycona, ciśnienie procesu 10bar g, średnica rurociągu DN100, przepływ kg/h LPIV z wspawanym czujnikiem ciśnienia Wersje standardowe: Standardowo dostępne na rynku przepływomierze Vortex o wielkości DN100 umożliwiają dokładny pomiar dla tej aplikacji w zakresie 643 kg/h... 10,7 t/h. Nasz przepływomierz serii VP o wielkości DN100 umożliwi pomiar dla tej aplikacji w zakresie od 340 kg/h... 11,5 t/h; a więc lepszy wynik od konkurencji, jednakże nie satysfakcjonujący dla wymaganego pomiaru. Przepływomierze serii FVP: Przepływomierze serii FVP ze zintegrowanym w korpusie przewężeniem zapewnią pomiar w zakresie kg/h, przy zachowaniu dokładności pomiaru ±0,5% wartości mierzonej z powtarzalnością ±0,25%. Mały Przepływ - Przepływomierze FVP ze Zintegrowanym Przewężeniem!!!

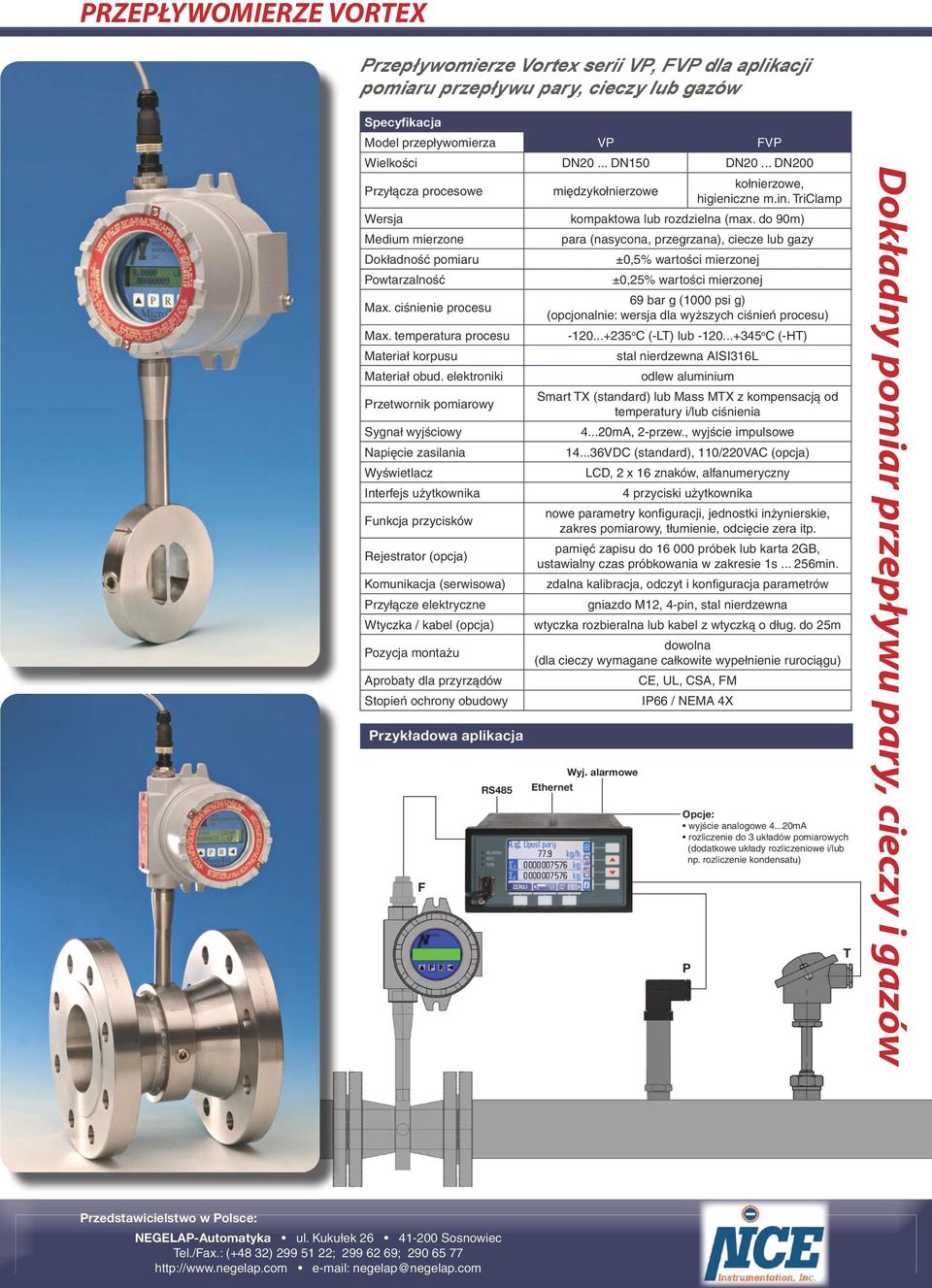

7 Przepływomierze Vortex serii VP, FVP dla aplikacji pomiaru przepływu pary, cieczy lub gazów Specyfikacja Model przepływomierza VP FVP Wielkości DN20... DN150 DN20... DN200 Przyłącza procesowe F RS485 międzykołnierzowe Wyj. alarmowe Ethernet Opcje: wyjście analogowe mA rozliczenie do 3 układów pomiarowych (dodatkowe układy rozliczeniowe i/lub np. rozliczenie kondensatu) P kołnierzowe, higieniczne m.in. TriClamp Wersja kompaktowa lub rozdzielna (max. do 90m) Medium mierzone Dokładność pomiaru Powtarzalność Max. ciśnienie procesu Max. temperatura procesu Materiał korpusu Materiał obud. elektroniki Przetwornik pomiarowy Sygnał wyjściowy Napięcie zasilania Wyświetlacz Interfejs użytkownika Funkcja przycisków Rejestrator (opcja) Komunikacja (serwisowa) Przyłącze elektryczne Wtyczka / kabel (opcja) Pozycja montażu Aprobaty dla przyrządów Stopień ochrony obudowy Przykładowa aplikacja para (nasycona, przegrzana), ciecze lub gazy ±0,5% wartości mierzonej ±0,25% wartości mierzonej 69 bar g (1000 psi g) (opcjonalnie: wersja dla wyższych ciśnień procesu) o C (-LT) lub o C (-HT) stal nierdzewna AISI316L odlew aluminium Smart TX (standard) lub Mass MTX z kompensacją od temperatury i/lub ciśnienia mA, 2-przew., wyjście impulsowe VDC (standard), 110/220VAC (opcja) LCD, 2 x 16 znaków, alfanumeryczny 4 przyciski użytkownika nowe parametry konfiguracji, jednostki inżynierskie, zakres pomiarowy, tłumienie, odcięcie zera itp. pamięć zapisu do próbek lub karta 2GB, ustawialny czas próbkowania w zakresie 1s min. zdalna kalibracja, odczyt i konfiguracja parametrów gniazdo M12, 4-pin, stal nierdzewna wtyczka rozbieralna lub kabel z wtyczką o dług. do 25m dowolna (dla cieczy wymagane całkowite wypełnienie rurociągu) CE, UL, CSA, FM IP66 / NEMA 4X T
