PARA LPIV, HTIV. Przepływomierze Vortex. Dokładny pomiar przepływu - seria LPIV, HTIV. wersje zanurzeniowe PRZEPŁYWOMIERZE VORTEX

Transkrypt

1 CIECZ PARA LPIV, HTIV Przepływomierze Vortex wersje zanurzeniowe GAZ Dokładność Niezawodność Standaryzacja Instalacja Nasi specjaliści są do Państwa dyspozycji: Tel./Fax.: (+48 32) , , lub Służymy Państwu pomocą w kwestii doboru, ewentualnego montażu i/lub uruchomienia. Dostarczamy także całe układy do pomiaru przepływu i energii cieplnej pary. "Twój Partner w Pomiarach i RegulacjI"

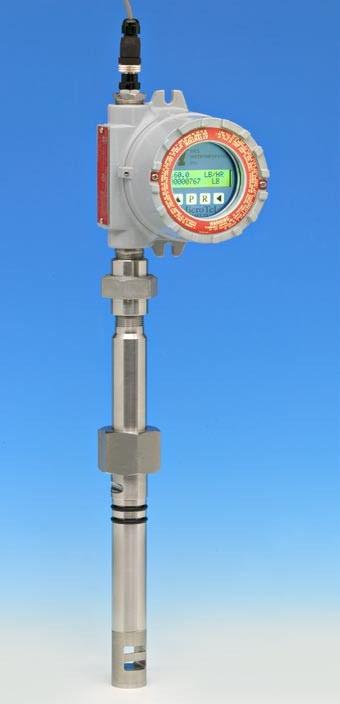

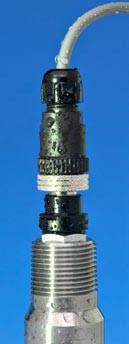

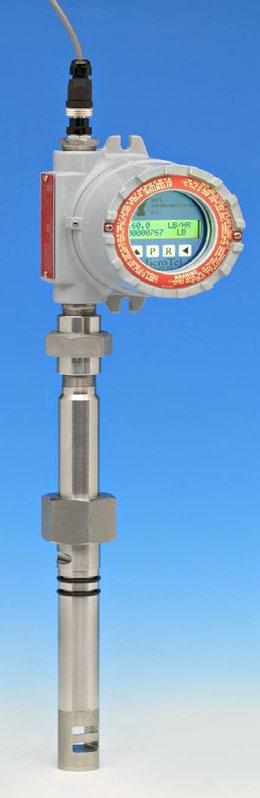

2 6 1 LPIV Najwyższa dokładność, powtarzalność i niezawodność pomiarów 1 Masywna konstrukcja, wykonana ze stali nierdzewnej Wszystkie części przepływomierzy wykonane są mechanicznie ze stali nierdzewnej 2 Gniazdo podłączeniowe o wysokim stopniu ochrony Gniazdo podłączeniowe umożliwia podłączenie i rozłączenie elektryczne bez potrzeby rozkręcania pokrywy obudowy elektroniki 3 Standardowo przeciwwybuchowa obudowa elektroniki Masywna, przeciwwybuchowa obudowa przepływomierza zapewnia najwyższą ochronę elektroniki przed warunkami otoczenia 4 Nakrętka montażowa Nakrętka montażowa ze stali węglowej lub nierdzewnej zapewnia utrzymanie przepływomierza w wymaganej pozycji po wykonanym montażu w rurociągu. 5 Szpilka bezpieczeństwa Nasz szpilka montażowa działa jako drugorzędny mechanizm bezpieczeństwa, zabezpieczając czujnik przepływomierza LPIV przed wysunięciem lub obróceniem. Drugorzędnym celem szpilki montażowej jest wyrównanie pozycji / wymaganego kierunku przepływomierza w celu najwyższej dokładności pomiaru przepływu. 6 Przyłącze montażowe do spawania - prosty montaż i wyrównanie Przyłącze montażowe wykonane jest mechanicznie z jednego kawałka stali, aby idealnie pasowało do wymaganej średnicy rurociągu. Przyłącze wykonane jest ze stali węglowej lub nierdzewnej (zależnie od materiału rurociągu i wymagań). Każde przyłącze montażowe posiada mechanicznie wykonaną strzałkę, określającą kierunek przepływu medium, eliminując jakiekolwiek błędy przy montażu. Przepływomierz LPIV dostarczany jest w komplecie z przyłączem montażowym do spawania, należy tylko w zamówieniu określić wymagany materiał przyłącza. 7 Microtel Smart TX lub Mass MTX Elektronika Microtel Smart TX posiada sygnał wyjściowy mA, 2-przew. Posiada wyświetlacz LCD z wskazaniem przepływu bieżącego i sumatora oraz wyskalowanie w jednostkach inżynierskich. Parametry przepływomierza mogą być w prosty sposób zmodyfikowane przy użyciu lokalnych przycisków. W przypadku jeśli wymagane, przepływomierz może być dostarczony z elektroniką Mass MTX, oferując kompensację pomiaru dla aplikacji gazów lub pary. 8 Wersja rozdzielna przepływomierza Przepływomierze Vortex mogą być także wykonane w wersji rozdzielnej, oferując możliwość oddalenia przetwornika przepływu od czujnika w odległości do 90m. 7 8 Przepływomierz może być wyposażony w przetwornik przepływu z elektroniką Smart TX lub Mass MTX z kompensacją pomiaru Przepływomierze mogą być wykonane w wersji rozdzielnej, oferując oddalenie przetwornika przepływu od miejsca montażu czujnika.

3 6 2 1 HTIV Najwyższa dokładność, powtarzalność i niezawodność pomiarów 1 Masywna konstrukcja, wykonana ze stali nierdzewnej Wszystkie części przepływomierzy wykonane są mechanicznie ze stali nierdzewnej 2 Gniazdo podłączeniowe o wysokim stopniu ochrony Gniazdo podłączeniowe umożliwia podłączenie i rozłączenie elektryczne bez potrzeby rozkręcania pokrywy obudowy elektroniki 3 Standardowo przeciwwybuchowa obudowa elektroniki Masywna, przeciwwybuchowa obudowa przepływomierza zapewnia najwyższą ochronę elektroniki przed warunkami otoczenia 4 Strzałka wyrównania Nakrętka ze strzałką umożliwia doskonałe wyrównanie kierunku przepływomierza. 5 Microtel Smart TX lub Mass MTX Elektronika Microtel Smart TX posiada sygnał wyjściowy mA, 2-przew. Posiada wyświetlacz LCD z wskazaniem przepływu bieżącego i sumatora oraz wyskalowanie w jednostkach inżynierskich. Parametry przepływomierza mogą być w prosty sposób zmodyfikowane przy użyciu lokalnych przycisków. W przypadku jeśli wymagane, elektronika Mass MTX oferuje możliwość kompensacji pomiaru. 6 Element zaciskowy czujnika przepływu Nasz element zaciskowy jest przesuwany wzdłuż czujnika pomiarowego, doskonale uszczelniając powierzchnię czujnika jak i pełniąc funkcję utrzymania czujnika w wymaganej pozycji. Element zaciskowy posiada przyłącze montażowe 1 1/2 NPT aby dokonać montażu przepływomierza np. przez zawór kulowy. 7 Zawór montażowy - prosty montaż i odcięcie punktu pomiarowego Do montażu przepływomierza HTIV w instalacji zalecamy użycie zaworu kulowego o pełnej średnicy przelotu kuli, z gwintem wewnętrznym 1 1/2 NPT. (Na życzenie klienta zawór kulowy może być dostarczony z przepływomierzem). 8 Narzędzie do montażu przepływomierza HTIV - nasz złoty standard Nasze narzędzie zostało specjalnie zaprojektowane aby wyeliminować wagę i wielkość przepływomierza, unikając nieprawidłowego montażu przepływomierza. Nasze narzędzie może być używane do montażu i demontażu przepływomierza pod wysokim ciśnieniem procesu, podczas normalej pracy układu pomiarowego. Po przeprowadzonym montażu przepływomierza narzędzie może być zdemontowane. 9 Wersja rozdzielna przepływomierza Przepływomierze Vortex mogą być także wykonane w wersji rozdzielnej, oferując możliwość oddalenia przetwornika przepływu od czujnika w odległości do 90m Nasze narzędzie do montażu przepływomierzy HTIV, eliminuje błąd instalacji Przepływomierz może być wyposażony w przetwornik przepływu z elektroniką Smart TX lub Mass MTX z kompensacją pomiaru Przepływomierze mogą być wykonane w wersji rozdzielnej, oferując oddalenie przetwornika przepływu od miejsca montażu czujnika.

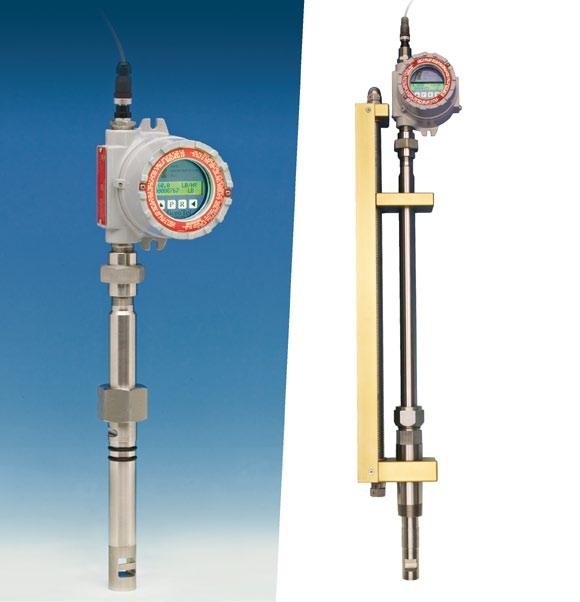

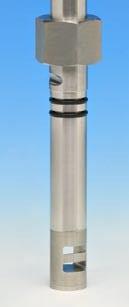

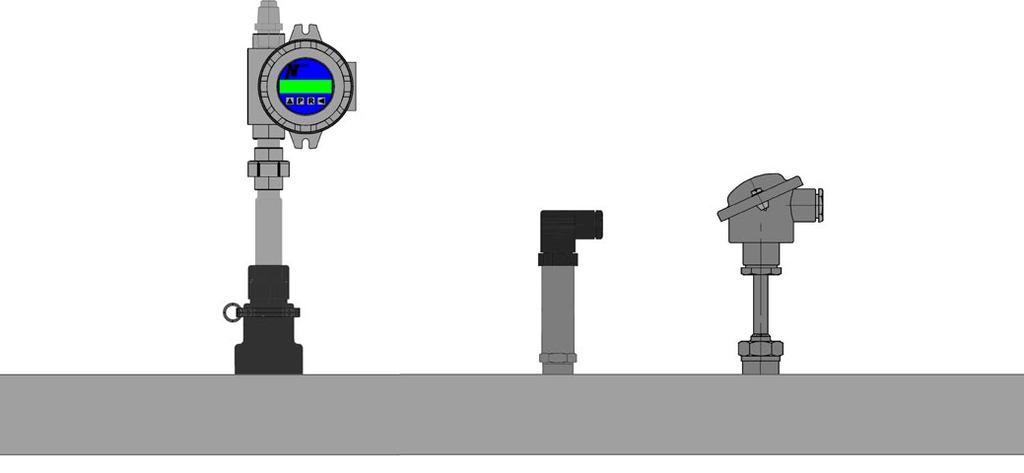

4 Doskonały wybór do pomiaru przepływu pary, cieczy i gazów Przepływomierze zanurzeniowe Nasze przepływomierze zanurzeniowe serii LPIV i HTIV przeznaczone są dla rurociągów o średnicach DN50... DN1200. Ich celem jest uproszczenie instalacji dla dużych średnic rur, eliminując potrzebę rozcinania rurociągu w miejscu pomiaru. Głębokość czujnika przepływomierza wykonywana jest dla odpowiedniej średnicy rurociągu, zapewniając wysoką dokładność pomiaru, eliminując przy tym zmienność kalibracji. Przepływomierze LPIV mogą być montowane w jakiejkolwiek pozycji względem rurociągu, zachowując wymóg montażu wzdłuż osi rury. Element zanurzeniowy przepływomierzy wykonywany jest mechanicznie ze stali nierdzewnej bez jakichkolwiek uszczelnień Montaż przepływomierzy LPIV Przepływomierze LPIV dostarczane są w komplecie z przyłączem montażowym do spawania. Przyłącze montażowe wykonane jest mechanicznie z jednego kawałka stali, o odpowiednich kształtach dla wymaganej średnicy rurociągu. Przyłącze może być wykonane ze stali węglowej lub stali nierdzewnej. Przyłącze montażowe posiada specjalny otwór dla szpilki montażowej, pełniącej dwie funkcje: funkcję bezpieczeństwa zapobiegając wysunięciu lub obróceniu się czujnika i funkcję wyrównawczą na rurociągu dla prawidłowego kierunku przepływu. Następnym zabezpieczeniem jest nakrętka mocująca czujnik przepływomierza do przyłącza montażowego. i o-ringów, eliminując możliwość przecieku. Produkowane przez nas przepływomierze nie posiadają jakichkolwiek elementów ruchomych. Dokładność przepływomierzy Vortex w wersji zanurzeniowej Nasze przepływomierze Vortex w wersji zanurzeniowej LPIV i HTIV są zbudowane w technologii podwójnych czujników Najwyższa jakość sygnału z trybem redukcji zakłóceń to nasza siła!!! Czujniki przepływomierzy wykonane są mechanicznie ze stali nierdzewnej, zapewniając najwyższą trwałość i dokładność pomiaru. Nasza technologia podwójnych czujników przetwarza dwa niezależne sygnały, zapewniając wzmocnienie oraz wspólny tryb redukcji zakłóceń. Nasze czujniki nigdy nie mają kontaktu z mierzonym medium. Zabudowane w elemencie zanurzeniowym piezoelektryczne czujniki pomiarowe są bardzo czułe na najdrobniejsze pulsacje ciśnienia, spowodowane wirami mierzonego medium. Nasza konstrukcja oferuje szeroką dynamikę pomiaru, zapewniając wysoką dokładność w dolnym i górnym zakresie przepływu, także dla wysokich ciśnień procesu. Montaż przepływomierzy HTIV Przepływomierze HTIV przeznaczone są do montażu przy użyciu zaworu kulowego, z przyłączem gwintowanym 1 1/2 NPT. Na życzenie klienta zawór kulowy może być dostarczony w komplecie. Każdy przepływomierz posiada przyłącze przesuwne z gwintem 1 1/2 NPT dla ułatwienia montażu na instalacji. Przy użyciu naszego narzędzia montażowego przepływomierze mogą być montowane i demontowane podczas procesu, pod ciśnieniem. Nakrętka umieszczona w górnej części umożliwia prawidłowe wypozycjonowanie czujnika, zgodnie z kierunkiem przepływu dla zachowania wymaganej dokładności pomiaru. pomiarowych, umożliwiając pomiar przepływu z dokładnością do ±1,0% wart. mierzonej, zapewniając powtarzalność ±0,25%. Mogą być stosowane do pomiaru przepływu pary, cieczy i gazów. Posiadamy także przepływomierze w wersji międzykołnierzowej (VP) lub w wersji kołnierzowej (FVP), opcjonalnie ze zintegrowanym przewężeniem w korpusie dla niskich wartości przepływu przy dużych średnicach rurociągów. Proste, szybkie i pewne podłączenie elektryczne naszych przepływomierzy Nasze złącza elektryczne zapewniają lepszą jakość podłączenia w odróżnieniu do standardowych dławików kablowych, gwarantując przy tym wyższą odporność na warunki atmosferyczne jak i wyższy stopień ochrony obudowy IP68 / NEMA 6P. Nasze złącza elektryczne gwarantują prostotę montażu, eliminując możliwość błędu przy podłączeniu. Aby zamontować kabel z wtyczką podłączeniową należy włożyć ją w gniazdo, dokręcić ręką nakrętkę i to wszystko!!! Przy podłączeniu elektrycznym nie ma jakiejkolwiek potrzeby LPIV HTIV rozkręcania obudowy elektroniki. Po prostu podłącz i pracuj!!!

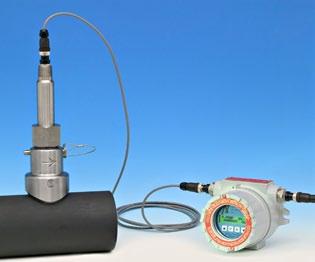

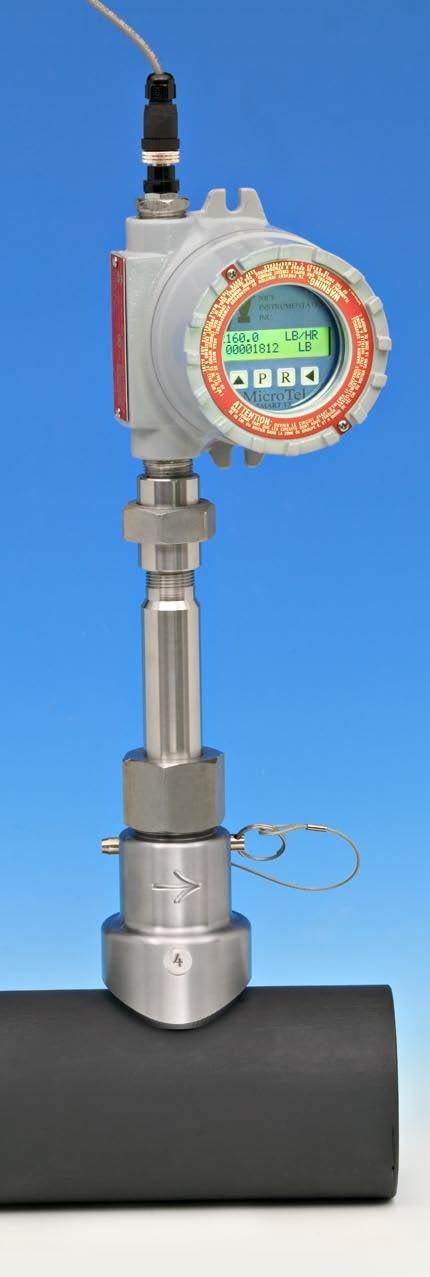

5 Montaż z przyłączem do spawania LPIV Cechy przyrządów: Dokładny pomiar przepływu pary, cieczy i gazów Znormalizowane długości elementu zanurzeniowego, dla średnic rurociągów od DN50 do DN900 ( ) Wzmocniona konstrukcja bez wymogów konserwacji Część zanurzeniowa wykonana mechanicznie ze stali nierdzewnej i/lub spawana, szczelność testowana helem Podwójny mechanizm bezpieczeństwa dzięki zastosowaniu nakrętki oraz szpilki umożliwiającej zablokowanie czujnika Szpilka zapewniająca odpowiednie wypozycjonowanie czujnika Brak elementów ruchomych i otworów, mogących się zatkać Czujniki pomiarowe bez jakiegokolwiek kontaktu z medium W komplecie przyłącze do spawania wykonane ze stali nierdzewnej lub stali węglowej, dopasowane do średnicy rury Mechanicznie wykonany korpus czujników i przegroda pomiarowa dla podniesienia jakości sygnału Wersja kompaktowa lub rozdzielna z oddaleniem do 90m Wyświetlacz dla wskazania przepływu bieżącego i sumatora Masywna, wykonana z odlewu aluminium obudowa elektroniki, zapewniająca wysoki stopień ochrony IP66 / NEMA 4X Ciśnienie procesu do 69 bar (opcjonalnie na wyższe ciśnienie) Temperatura procesu do 235 o C (wersja standardowa -LT) lub do 345 o C (wersja wysokotemperaturowa -HT) Elektronika SMART TX lub MASS MTX z kompensacją Sygnał wyjściowy mA, 2-przew. zgodny ze standardem przemysłowym HTIV Montaż przez zawór kulowy Cechy przyrządów: Dokładny pomiar przepływu pary, cieczy i gazów Znormalizowane długości elementu zanurzeniowego, dla średnic rurociągów od DN50 do DN1200 ( ) Wzmocniona konstrukcja bez wymogów konserwacji Część zanurzeniowa wykonana mechanicznie ze stali nierdzewnej i/lub spawana, szczelność testowana helem Opcjonalnie narzędzie umożliwiające montaż i/lub demontaż przepływomierza pod ciśnieniem, bez odcinania procesu Strzałka wyrównania zapewniająca wypozycjonowanie czujnika Brak elementów ruchomych i otworów, mogących się zatkać Czujniki pomiarowe bez jakiegokolwiek kontaktu z medium Króciec przesuwny z gwintem zewn. 1 1/2 NPT - na życzenie użytkownika przyrząd dostarczany z zaworem kulowym Mechanicznie wykonany korpus czujników i przegroda pomiarowa dla podniesienia jakości sygnału Wersja kompaktowa lub rozdzielna z oddaleniem do 90m Wyświetlacz dla wskazania przepływu bieżącego i sumatora Masywna, wykonana z odlewu aluminium obudowa elektroniki, zapewniająca wysoki stopień ochrony IP66 / NEMA 4X Ciśnienie procesu do 69 bar (opcjonalnie na wyższe ciśnienie) Temperatura procesu do 235 o C (wersja standardowa -LT) lub do 345 o C (wersja wysokotemperaturowa -HT) Elektronika SMART TX lub MASS MTX z kompensacją Sygnał wyjściowy mA, 2-przew. zgodny ze standardem przemysłowym Nasze przepływomierze serii LPIV, HTIV mogą być stosowane dla bardzo zabrudzonych gazów (np. gaz koksowniczy), ponieważ czujniki pomiarowe nigdy nie mają kontaktu z mierzonym medium, przez co żywotność ich jest nieograniczona!!! Dostarczamy także kompletne układy do pomiaru przepływu i energii cieplnej pary nasyconej i/lub przegrzanej, także z możliwością rozliczania kondensatu. Oferujemy możliwość uruchomienia i/lub montażu naszych układów na obiekcie.

6 Przepływomierze Vortex serii LPIV, HTIV dla aplikacji pomiaru przepływu pary, cieczy lub gazów Specyfikacja Model przepływomierza LPIV HTIV Wielkości DN50... DN900 DN50... DN1200 Montaż przyłącze do spawania w komplecie (stal nierdzewna lub stal węglowa) montaż przez zawór kulowy (zawór kulowy dostarczany oddzielnie) Wersja kompaktowa lub rozdzielna (max. do 90m) Medium mierzone Dokładność pomiaru Powtarzalność Max. ciśnienie procesu Max. temperatura procesu Materiał korpusu Materiał obud. elektroniki Przetwornik pomiarowy Sygnał wyjściowy Napięcie zasilania Wyświetlacz Interfejs użytkownika Funkcja przycisków Rejestrator (opcja) Komunikacja (serwisowa) Przyłącze elektryczne Wtyczka / kabel (opcja) Pozycja montażu Aprobaty dla przyrządów Stopień ochrony obudowy Przykładowa aplikacja F para (nasycona, przegrzana), ciecze lub gazy ±1,0% wartości mierzonej ±0,25% wartości mierzonej 69 bar g (1000 psi g) (opcjonalnie: wersja dla wyższych ciśnień procesu) o C (-LT) lub o C (-HT) stal nierdzewna AISI316L odlew aluminium Smart TX (standard) lub Mass MTX z kompensacją od temperatury i/lub ciśnienia mA, 2-przew., wyjście impulsowe VDC (standard), 110/220VAC (opcja) LCD, 2 x 16 znaków, alfanumeryczny 4 przyciski użytkownika nowe parametry konfiguracji, jednostki inżynierskie, zakres pomiarowy, tłumienie, odcięcie zera itp. pamięć zapisu do próbek lub karta 2GB, ustawialny czas próbkowania w zakresie 1s min. zdalna kalibracja, odczyt i konfiguracja parametrów gniazdo M12, 4-pin, stal nierdzewna wtyczka rozbieralna lub kabel z wtyczką o długości do 25m dowolna (dla cieczy wymagane całkowite wypełnienie rurociągu) RS485 Wyj. alarmowe Ethernet CE, UL, CSA, FM IP66 / NEMA 4X Opcje: wyjście analogowe mA rozliczenie do 3 układów pomiarowych (dodatkowe układy rozliczeniowe i/lub np. rozliczenie kondensatu) P T
