Przemysłowe, wielofunkcyjne przetworniki punktu rosy NTH86, NTH87

Transkrypt

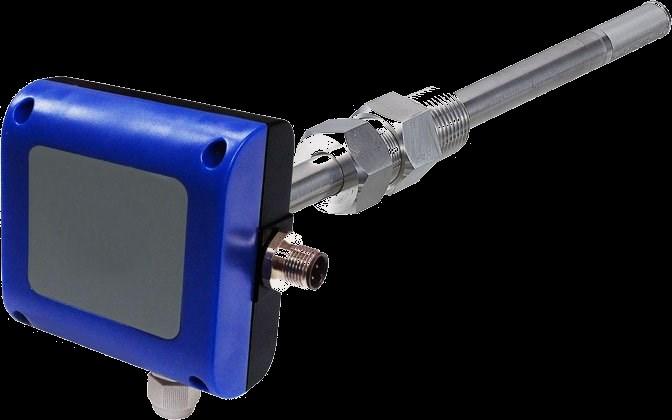

1 Przemysłowe, wielofunkcyjne przetworniki punktu rosy Przemysłowe programowalne przetworniki punktu rosy Aplikacje pomiaru punktu rosy, wilgotności względnej, wilgotności absolutnej, punktu zamarzania, temperatury itp. Aplikacje punktu rosy, wilgotności względnej lub absolutnej, punktu zamarzania i/lub temperatury Kompensacja temperatury z korektą liniowości oraz krótki czas odpowiedzi Prosty montaż zanurzeniowy (króciec przesuwny) lub przy użyciu komory pomiarowej Przemysłowy czujnik pomiarowy o wysokiej dokładności pomiaru i stabilności długoterminowej Programowalne wyjścia analogowe ma lub V (0...20mA, mA, 0...1V, 0...5V, V) dla wymaganego parametru procesu i zakresu pomiarowego Interfejs komunikacji RS485 z protokołem Modbus RTU Szeroki zakres aplikacji monitoringu i kontroli procesów w przemyśle, laboratoriach itp. Możliwość montażu i demontażu przyrządu bez przerywania procesu przy zastosowaniu komory pomiarowej z szybkozłączem Szeroki wybór akcesoriów dodatkowych m.in. filtrów czujnika, zasilaczy, wyświetlaczy, rejestratorów, kabli podłączeniowych, komór pomiarowych, modułów sygnalizacji procesu itp. Nasi specjaliści są do Państwa dyspozycji: Tel.:/Fax.: (+48 32) ; ; negelap@negelap.com; negelap@negelap.pl Służymy Państwu pomocą w kwestii doboru, ewentualnego montażu i/lub uruchomienia. Dostarczamy także całe układy do pomiaru, kontroli i/lub regulacji procesów technologicznych.

2 Inteligentne rozwiązania dla dokładnego pomiaru punktu rosy, wilgotności i/lub temperatury w aplikacjach sprężonego powietrza, suszarniach granulatu oraz wielu innych aplikacjach przemysłowych. Programowalne przetworniki przemysłowe serii NTH86, NTH87 są precyzyjnymi przyrządami pomiarowymi, przeznaczonymi do pomiaru punktu rosy, wilgotności i/lub temperatury w wielu aplikacjach przemysłowych. Dzięki zastosowaniu wysokiej jakości pojemnościowego czujnika pomiarowego, przetworniki serii cechuje wysoka dokładność i stabilność długoterminowa monitoringu punktu rosy w wielu aplikacjach przemysłowych i laboratoryjnych. Zależnie od wymagań aplikacji lub użycia, przetworniki dostępne są z szeroką gamą zakresów pomiarowych skonfigurowanych wg wymagań użytkownika. Dodatkowo oprócz podanych w specyfikacji technicznej zakresów pomiarowych istnieje możliwość specjalnej kalibracji przyrządów wg wymaganego przez użytkownika zakresu pomiarowego i/lub dokładności pomiaru. Przetworniki serii oprócz pomiaru w instalacjach ciśnieniowych (max. do 10bar) są także idealnym rozwiązaniem dla aplikacji w warunkach atmosferycznych (ciśnienie otoczenia) lub w strumieniu przepływu poza sektorem (powietrze rozprężone). Przetworniki mogą być montowane w rurociągu lub kanale w sposób bezpośredni lub pośredni przy użyciu komory pomiarowej, będącej w naszej ofercie. W przypadku montażu bezpośredniego posiadają one przesuwne przyłącze procesowe z gwintem zewnętrznym, umożliwiając wyregulowanie ich zanurzenia na wymagana głębokość, zależnie od średnicy rurociągu / kanału i wspawanego króćca lub trójnika przyłączeniowego. Przetworniki z powodzeniem stosowane są w wielu aplikacjach do pomiaru punktu rosy, wilgotności i/lub temperatury w aplikacjach ciśnieniowych (sprężone powietrze, azot, gazy medyczne i inne gazy niekorozyjne), w suszarniach granulatu a także do pomiaru atmosferycznego punktu rosy. Przetworniki posiadają standardowo dwa wyjścia analogowe do retransmisji wybranego parametru procesu oraz interfejs komunikacji RS485 z protokołem Modbus RTU. Opcjonalnie wyposażone mogą być w lokalny wyświetlacz LCD, wskazujący mierzoną wartość procesu i/lub zewnętrzny moduł sygnalizacji przekroczenia mierzonych wartości. W przypadku jeśli wymagane, przetworniki mogą być także dostarczone wraz z dedykowanym rejestratorem elektronicznym, przeznaczonym do pomiaru, monitoringu i rejestracji mierzonych wartości procesu, umożliwiając późniejsze odtworzenie wartości pomiarów na PC, eksportowanie jak i tworzenie wykresów trendu. Opcjonalny wyświetlacz LCD lub wyświetlacz rozdzielny Interfejs komunikacji RS485, Modbus RTU Konektor M12, 4-pin dla zasilania i sygnałów analogowych Stopień ochrony obudowy IP65 Przyłącze procesowe przesuwne R1/2 (opcjonalnie kołnierzowe) Bezpośredni montaż w rurociągu z regulacją zanurzenia czujnika lub komora pomiarowa Filtr spiekany 40µm, ze stali nierdzewnej SS316L (opcjonalnie inne filtry) Przykładowe aplikacje: Pomiar punktu rosy w aplikacjach ciśnieniowych m.in. w instalacjach sprężonego powietrza Pomiar atmosferycznego punktu rosy Pomiar wilgotności i temperatury atmosfery Pomiar punktu rosy lub wilgotności w suszarniach granulatu, produktów spożywczych, farmaceutycznych, produktów przemysłowych, magazynach itp. Aplikacje pomiaru punktu rosy gazów niekorozyjnych m.in. azotu itp. Monitoring i ciągła kontrola osuszaczy membranowych, adsorpcyjnych lub chłodniczych Kontrola i monitoring parametrów gazów w instalacjach medycznych Monitoring procesów przemysłowych, klimatyzacji, wentylacji Monitoring wilgotności i/lub temperatury pomieszczeń laboratoryjnych, magazynowych, chłodni itp. Pomiar temperatury i wilgotności w szpitalach, przemyśle farmaceutycznym, tekstylnym i wiele innych

3 DANE TECHNICZNE ZAKRESY POMIAROWE / WARUNKI POMIARU Czujnik pomiarowy Mierzona wielkość fizyczna inne parametry (opcja) Zalecane granice pomiaru pojemnościowy czujnik wilgotności i czujnik temperatury Pt100, kl. A T: temperatura; zakres max o C D: punkt rosy; zakres max o Cdp F: punkt zamarzania; zakres max o Cfp H: wilgotność względna; zakres max % RH V: wilgotność absolutna; zakres max ppm/v (objętościowo) G: wilgotność absolutna; zakres max ppm/w (wagowo) wersje V / G zakres max. dla wyjścia analogowego wynosi ppm m.in. ciśnienie pary wodnej (E); entalpia właściwa (S); stosunek mieszaniny (R); temperatura mokrego termometru (W); gęstość PPM w/v o C dla temperatury; o Cdp dla punktu rosy Dokładność pomiaru temperatura ±0,15 o C ±0,002 o C * Tmierzona punkt rosy ±2 o C ±*(0,02% FS / o C) Czas odpowiedzi zależnie od filtra <30sek. dla filtra spiekanego; <20sek. dla filtra z siatki nierdzewnej, membranowego WARUNKI PROCESU / OTOCZENIA Mierzone gazy powietrze i inne gazy nieagresywne Temperatura procesu o C otoczenia o C ( o C z wyświetlaczem LCD) przechowywania o C Wilgotność otoczenia %, bez kondensacji Ciśnienie procesu max. 10bar MONTAŻ ELEKTRYCZNY Napięcie zasilania VDC / VAC pobór prądu 60mA dla 24VDC / 120mA dla 12VDC; 140mA dla 24VAC / 230mA dla 12VAC zabezpieczenie przed zmianą polaryzacji, nad napięciowe, przeciw zwarciowe Sygnał wyjściowy 3-przew mA, mA, 0...1VDC, 0...5VDC, VDC; programowalny obciążalność wyjścia 500Ω dla wyjścia ma; 10kΩ dla wyjścia V Interfejs komunikacji RS485, Modbus RTU Konfiguracja / kalibracja z PC serwisowa, na życzenie oprogramowanie w dostawie Przyłącza elektryczne konektor M12, 4-pin (zasilanie + wyjścia analogowe) + dławik kablowy (RS485) opcja konektor M12, 8-pin (zasilanie + wyjścia analogowe + RS485) Wyświetlacz opcja - zintegrowany LCD z podświetleniem, 2-linie, wys. cyfry 5,56mm, wskazanie wg wymagań opcja - rozdzielny LCD lub LED, naścienny IP65, opcjonalnie z sygnalizacją dźwiękowo optyczną MONTAŻ MECHANICZNY Przyłącze procesowe R1/2, króciec przesuwny opcja: inny gwint przyłącza, kołnierz montażowy Montaż czujnika bezpośrednio np. w rurociągu lub przy użyciu komory pomiarowej (zalecany) Długość zanurzenia czujnika max. 200mm, regulowana, zależnie od przyłącza montażowego Materiały obudowa elektroniki tworzywo PC (PC110), ognioodporne czujnik pomiarowy stal nierdzewna SS304 / PTFE przyłącze procesowe stal nierdzewna SS304 kabel czujnika (NTH87) izolacja teflonowa Filtr czujnika standard spiekany, 40µm, stal nierdzewna SS316L opcjonalnie inne filtry Stopień ochrony IP65 dla obudowy, IP20 dla czujnika Opcje / akcesoria montażowe komora pomiarowa, przyłącza montażowe, przesuwny kołnierz stalowy, filtry itp. APROBATY / ZATWIERDZENIA Certyfikat CE EN :2006; EN :2006; EN 55011:2009/A1:2010 itp. Kalibracja certyfikat kalibracji przyrządu wg ISO w dostawie

4 WYMIARY PODŁĄCZENIE ELEKTRYCZNE Konektor M12, 4-pin (zasilanie + sygnały analogowe) Konektor M12, 8-pin (zasilanie + sygnały + komunikacja) Dławik kablowy (podłączenie interfejsu RS485 z PC)

5 SPOSÓB ZAMAWIANIA Model przyrządu NTH86 Przemysłowy przetwornik pomiarowy, wersja kompaktowa NTH87 Przemysłowy przetwornik pomiarowy, wersja rozdzielna, kabel czujnika 2m Funkcja dla wyjścia 1 i 2 T T Temperatura ( o C) (OUT 1 i OUT2) D D Punkt rosy ( o Cdp) F F Punkt zamarzania ( o Cfp) H H Wilgotność względna (%RH) V V Wilgotność absolutna (ppm/v), objętościowo G G Wilgotność absolutna (ppm/w), wagowo Inne parametry m.in. E, S, R, W itp. - patrz dane techniczne Y Y Funkcja programowalna, konfiguracja wg wymagań użytkownika Sygnał dla wyjścia 1 i mA (OUT 1 i OUT2) mA VDC VDC VDC Y Y Wyjście programowalne, konfiguracja wg wymagań użytkownika Zakres dla wyjścia 1 i Standardowe zakresy temperatury - wpisać kod: (OUT 1 i OUT2) 20: o C; 30: 0 50 o C; 38: 0 80 o C Standardowe zakresy punktu rosy - wpisać kod: 13: o Cdp; 14: o Cdp; 17: o Cdp; 19: o Cdp 60: o Cdp H H %RH Y Y Zakres programowalny, konfiguracja wg wymagań użytkownika Interfejs komunikacji 1 RS485, Modbus RTU Opcje 1 X Brak opcji 5 Kabel czujnika o długości 5m (tylko NTH87) Q D Przyłącze elektr. konektor M12, 8-pin (zasilanie + wyj. analogowe + RS485) Wyświetlacz LCD Opcje 2 X Brak opcji KP Komora pomiarowa, standardowa K5 Kabel podł. o dług. 5m z konektorem M12, 4-pin (K8 z konektor. M12, 8-pin) PS Zasilacz 230VAC/24VDC do montażu na szynie DIN WL Wyświetlacz naścienny, 2 wyświetlacze LED 4-cyfry, 3 wyj. przekaźnikowe DL Rejestrator elektroniczny, 2-kanał., montaż tablicowy (opcja 4, 8, 16 kanał.) AP Oprogramowanie do rejestracji i wizualizacji pomiarów online na PC CV Konwerter CON485U/USB do podłączenia z PC HS Uchwyt EM-HS do montażu obudowy elektroniki na szynie DIN (NTH87) MF Przesuwny kołnierz montażowy EM-KMSS FMS Filtr siatkowy stal nierdz. FS-MS, zalecany dla pomiar. bezciśnieniowych Przykład zamawiania: NTH86 T D X X UWAGI: W przypadku opcji 1 i 2 można wyspecyfikować kilka z nich, oddzielając znakiem plusa (+) np. NTH86.T.D X.KP+K5 Opcjonalnie oferujemy także szeroką gamę wyświetlaczy, sygnalizatorów granicznych, innych komór pomiarowych, zestawów do okresowej kalibracji czujnika itp. Dodatkowe akcesoria - patrz na następnej stronie. W przypadku wersji niestandardowych proszę o kontakt z nami

6 AKCESORIA DODATKOWE Akcesoria Kod zamówienia / Nazwa Opis Cechy FS-PC Filtr membranowy, tworzywo PC z filtrem bawełnianym FS-SS Filtr spiekany, stal nierdzewna SS316L, 40µm FILTRY CZUJNIKA Materiał: tworzywo ognioodporne PC + filtr bawełniany Długość: 32mm Materiał: stal nierdzewna SS316L Długość: 34,5mm dobra filtracja dla niskich wilgotności (bez ciśnienia) temperatura max. 80 o C bardzo dobra filtracja wysoka odporność na ciśnienie, zanieczyszczenia i korozję temperatura max. 200 o C FS-MW Filtr stalowy bez siatki, stal nierdzewna FS-MS Filtr stalowy siatkowy, stal nierdzewna Zalecany dla pomiarów atmosferycznych OSŁONA Długość: 32mm Długość: 32mm brak ochrony / filtracji krótki czas reakcji czujnika dobra wentylacja / przewiew temperatura max. 200 o C dobra filtracja zanieczyszczeń krótki czas reakcji czujnika dobra wentylacja / przewiew temperatura max. 200 o C OS-NS Osłona / zadaszenie czujnika dla pomiaru parametrów atmosfery Materiał: tworzywo PC Średnica zewn.: 84,5mm Wysokość: 153mm Montaż: na ścianie lub konstrukcji ochrona czujnika przed deszczem i bezpośrednim promieniowaniem słonecznym krótki czas reakcji czujnika dobra wentylacja / przewiew ELEMENTY MOCUJĄCE EM-KMPC Przesuwny kołnierz montażowy, dla systemów klimatyzacji i/lub wentylacji, tworzywo PC Materiał: tworzywo PC Średnica zewn.: 62mm Mocowanie: 4 otwory x fi.4mm Montaż: w kanale montaż czujnika w kanale itp. regulowana długość zanurzenia czujnika pomiarowego EM-KMSS Przesuwny kołnierz montażowy, dla systemów klimatyzacji i/lub wentylacji, stal nierdzewna Średnica zewn.: 55mm Mocowanie: 3 otwory x fi.6mm montaż czujnika w kanale itp. regulowana długość zanurzenia czujnika pomiarowego EM-KP Przyłącze przesuwne z gwintem zewnętrznym R1/2 ; opcjonalnie inny gwint EM-HS Uchwyt do montażu obudowy elektroniki na szynie DIN, dla wersji z czujnikiem rozdzielnym lub SS316L Przyłącze instalacji: R1/2 Wysokość: ~55mm Wymiary: 77,4 x 42mm montaż czujnika w rurociągu, kanale itp. regulowana długość zanurzenia czujnika pomiarowego wysoka szczelność połączenia montaż obudowy elektroniki na szynie DIN (dla przyrządów w wersji rozdzielnej) EM-HW Uchwyty typu L do montażu obudowy elektroniki na ścianie, dla wersji z czujnikiem rozdzielnym Materiał: stal ocynkowana Wymiary: 69 x 43mm montaż obudowy elektroniki na ścianie lub płaskiej powierzchni (dla przyrządów w wersji rozdzielnej)
