SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT

Transkrypt

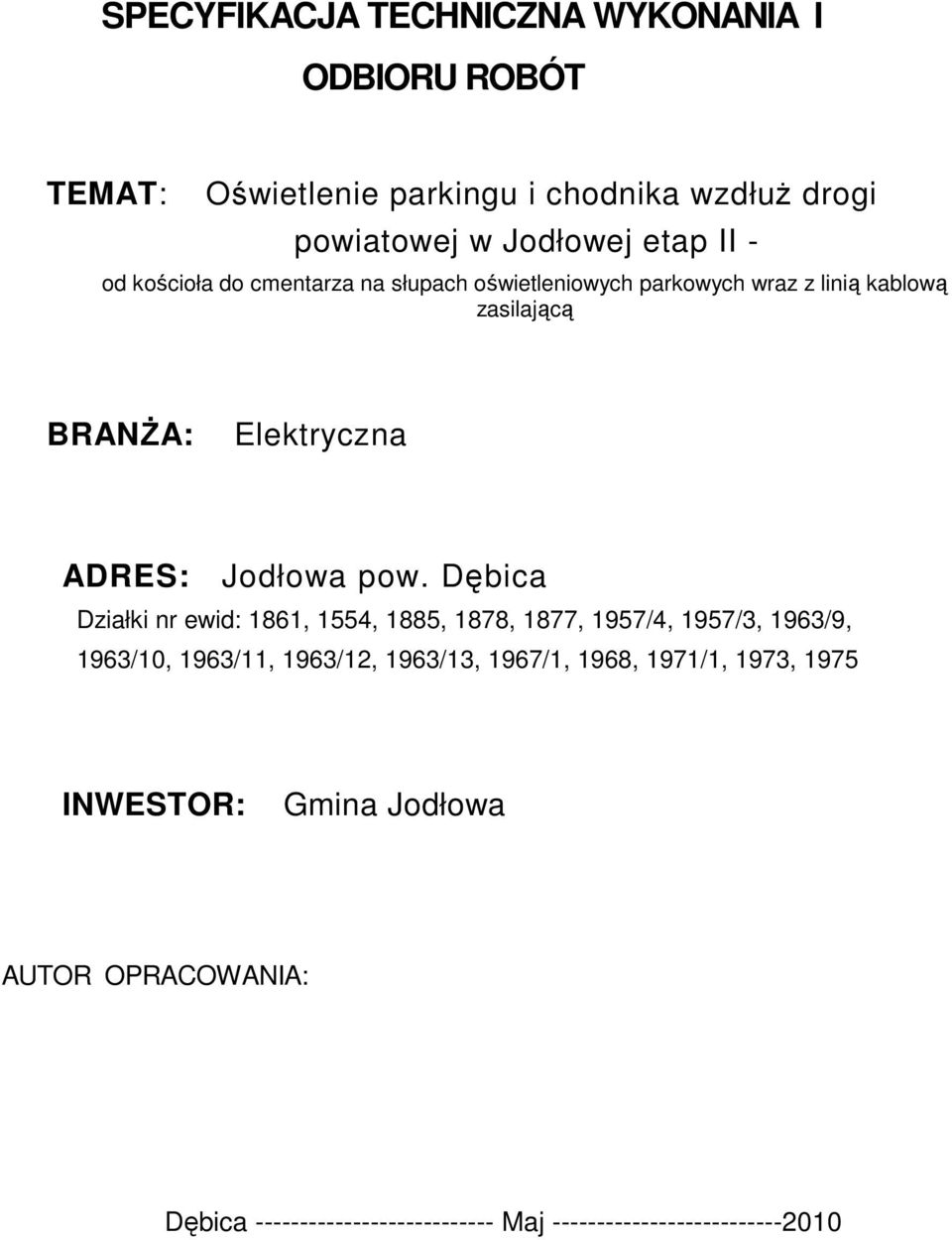

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT TEMAT: Oświetlenie parkingu i chodnika wzdłuŝ drogi powiatowej w Jodłowej etap II - od kościoła do cmentarza na słupach oświetleniowych parkowych wraz z linią kablową zasilającą BRANśA: Elektryczna ADRES: Jodłowa pow. Dębica Działki nr ewid: 1861, 1554, 1885, 1878, 1877, 1957/4, 1957/3, 1963/9, 1963/10, 1963/11, 1963/12, 1963/13, 1967/1, 1968, 1971/1, 1973, 1975 INWESTOR: Gmina Jodłowa AUTOR OPRACOWANIA: Dębica Maj

2 2 E.01 Budowa oświetlenia ulicznego Kod CPV: Instalowanie zewnętrznego sprzętu oświetleniowego 1. WSTĘP 1.1. Przedmiot ST Przedmiotem niniejszej specyfikacji technicznej ( ST) są wymagania dot. wykonania i odbioru kablowej linii oświetlenia ulicznego, montaŝu słupów, opraw oświetleniowych oraz szafek zabezpieczeniowych Zakres stosowania ST Specyfikacja Techniczna - oznacz. ST jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych ST Roboty, których dotyczy ST obejmują wszystkie czynności umoŝliwiające i mające na celu wykonanie oświetlenia ulicznego. W zakres prac wchodzą: - montaŝ skrzynki zabezpieczenia wzdłuŝnego wraz z fundamentem prefabrykowanym - dostosowanie istn. szafki sterowniczej oświetlenia ulicznego do zwiększonego obciąŝenia - wykopanie i zasypywanie rowów kablowych - wykopanie wykopu pod fundamenty słupów - nasypanie warstwy piasku na dnie rowu kablowego oraz na ułoŝonym w rowie kablu - ułoŝenie w wykopie rur ochronnych - wciągnięcie kabla typu: YAKY 4x 3 5 mm 2 do rur ochronnych - ułoŝenie kabla typu: YAKY 4x35 mm 2 w rowie kablowym - ręczne ustawienie słupów oświetleniowych S40C - montaŝ opraw oświetleniowych typu: OCP-70.KD-PC /II - wykonanie uziemienia szafki zabezpieczeniowej oraz słupów oświetleniowych - sprawdzenie i pomiar kompletnego obwodu oświetleniowego - badanie skuteczności systemu ochrony przeciwporaŝeniowej TN Zakres szczegółowy wykonywanych robót dla linii oświetlenia ulicznego - zawarty jest w "Projekcie budowlanowykonawczym" części elektrycznej Określenia podstawowe Określenia podane w ST są zgodne z odpowiednimi normami i nazewnictwem uŝytym w projekcie Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z Dokumentacją Projektową i poleceniami Inspektora Nadzoru. 2. MATERIAŁY 2.1. Ogólne wymagania. Wykonawca jest zobowiązany dostarczyć materiały zgodne z wymaganiami Dokumentacji Projektowej i ST. Wykonawca powinien powiadomić Inspektora Nadzoru o proponowanych źródłach otrzymania materiałów przed rozpoczęciem ich dostawy. JeŜeli Dokumentacja Projektowa lub ST przewidują moŝliwość wariantowego wyboru rodzaju materiału w wykonywanych robotach, Wykonawca powinien powiadomić Inspektora Nadzoru o swoim wyborze najszybciej jak to moŝliwe przed uŝyciem materiału, albo w okresie ustalonym przez Inspektora Nadzoru. W przypadku nie zaakceptowania materiału ze wskazanego źródła, Wykonawca powinien przedstawić do akceptacji Inspektora Nadzoru materiał z innego źródła. Wybrany i zaakceptowany rodzaj materiału nie moŝe być później zmieniony bez zgody Inspektora Nadzoru. KaŜdy rodzaj robót, w którym znajdują się nie zaakceptowane materiały, Wykonawca wykonuje na własne ryzyko, licząc się z jego nie przyjęciem i nie zapłaceniem za wykonaną pracę.

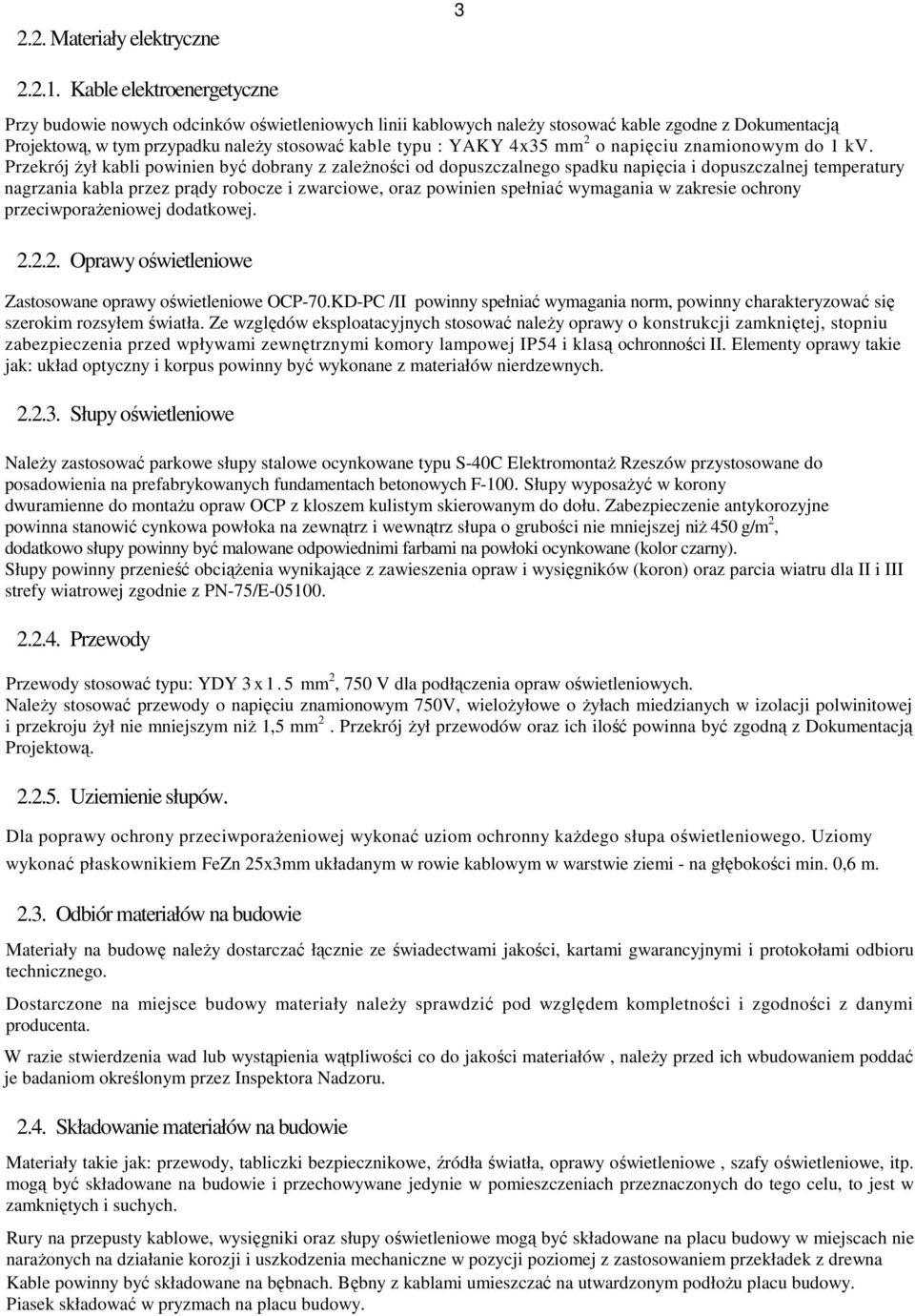

3 2.2. Materiały elektryczne Kable elektroenergetyczne Przy budowie nowych odcinków oświetleniowych linii kablowych naleŝy stosować kable zgodne z Dokumentacją Projektową, w tym przypadku naleŝy stosować kable typu : YAKY 4x35 mm 2 o napięciu znamionowym do 1 kv. Przekrój Ŝył kabli powinien być dobrany z zaleŝności od dopuszczalnego spadku napięcia i dopuszczalnej temperatury nagrzania kabla przez prądy robocze i zwarciowe, oraz powinien spełniać wymagania w zakresie ochrony przeciwporaŝeniowej dodatkowej Oprawy oświetleniowe Zastosowane oprawy oświetleniowe OCP-70.KD-PC /II powinny spełniać wymagania norm, powinny charakteryzować się szerokim rozsyłem światła. Ze względów eksploatacyjnych stosować naleŝy oprawy o konstrukcji zamkniętej, stopniu zabezpieczenia przed wpływami zewnętrznymi komory lampowej IP54 i klasą ochronności II. Elementy oprawy takie jak: układ optyczny i korpus powinny być wykonane z materiałów nierdzewnych Słupy oświetleniowe NaleŜy zastosować parkowe słupy stalowe ocynkowane typu S-40C ElektromontaŜ Rzeszów przystosowane do posadowienia na prefabrykowanych fundamentach betonowych F-100. Słupy wyposaŝyć w korony dwuramienne do montaŝu opraw OCP z kloszem kulistym skierowanym do dołu. Zabezpieczenie antykorozyjne powinna stanowić cynkowa powłoka na zewnątrz i wewnątrz słupa o grubości nie mniejszej niŝ 450 g/m 2, dodatkowo słupy powinny być malowane odpowiednimi farbami na powłoki ocynkowane (kolor czarny). Słupy powinny przenieść obciąŝenia wynikające z zawieszenia opraw i wysięgników (koron) oraz parcia wiatru dla II i III strefy wiatrowej zgodnie z PN-75/E Przewody Przewody stosować typu: YDY 3 x 1. 5 mm 2, 750 V dla podłączenia opraw oświetleniowych. NaleŜy stosować przewody o napięciu znamionowym 750V, wieloŝyłowe o Ŝyłach miedzianych w izolacji polwinitowej i przekroju Ŝył nie mniejszym niŝ 1,5 mm 2. Przekrój Ŝył przewodów oraz ich ilość powinna być zgodną z Dokumentacją Projektową Uziemienie słupów. Dla poprawy ochrony przeciwporaŝeniowej wykonać uziom ochronny kaŝdego słupa oświetleniowego. Uziomy wykonać płaskownikiem FeZn 25x3mm układanym w rowie kablowym w warstwie ziemi - na głębokości min. 0,6 m Odbiór materiałów na budowie Materiały na budowę naleŝy dostarczać łącznie ze świadectwami jakości, kartami gwarancyjnymi i protokołami odbioru technicznego. Dostarczone na miejsce budowy materiały naleŝy sprawdzić pod względem kompletności i zgodności z danymi producenta. W razie stwierdzenia wad lub wystąpienia wątpliwości co do jakości materiałów, naleŝy przed ich wbudowaniem poddać je badaniom określonym przez Inspektora Nadzoru Składowanie materiałów na budowie Materiały takie jak: przewody, tabliczki bezpiecznikowe, źródła światła, oprawy oświetleniowe, szafy oświetleniowe, itp. mogą być składowane na budowie i przechowywane jedynie w pomieszczeniach przeznaczonych do tego celu, to jest w zamkniętych i suchych. Rury na przepusty kablowe, wysięgniki oraz słupy oświetleniowe mogą być składowane na placu budowy w miejscach nie naraŝonych na działanie korozji i uszkodzenia mechaniczne w pozycji poziomej z zastosowaniem przekładek z drewna Kable powinny być składowane na bębnach. Bębny z kablami umieszczać na utwardzonym podłoŝu placu budowy. Piasek składować w pryzmach na placu budowy.

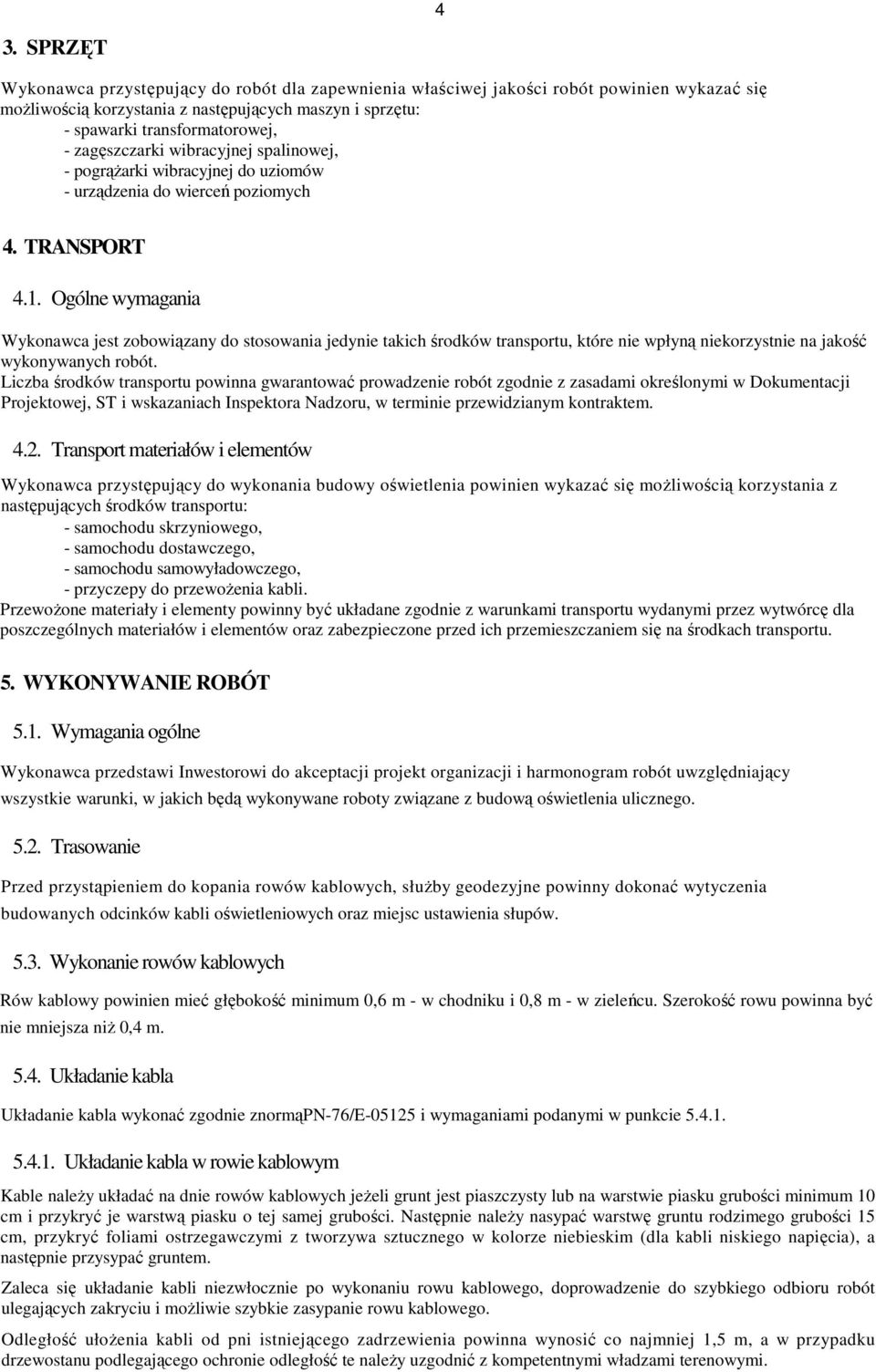

4 4 3. SPRZĘT Wykonawca przystępujący do robót dla zapewnienia właściwej jakości robót powinien wykazać się moŝliwością korzystania z następujących maszyn i sprzętu: - spawarki transformatorowej, - zagęszczarki wibracyjnej spalinowej, - pogrąŝarki wibracyjnej do uziomów - urządzenia do wierceń poziomych 4. TRANSPORT 4.1. Ogólne wymagania Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych robót. Liczba środków transportu powinna gwarantować prowadzenie robót zgodnie z zasadami określonymi w Dokumentacji Projektowej, ST i wskazaniach Inspektora Nadzoru, w terminie przewidzianym kontraktem Transport materiałów i elementów Wykonawca przystępujący do wykonania budowy oświetlenia powinien wykazać się moŝliwością korzystania z następujących środków transportu: - samochodu skrzyniowego, - samochodu dostawczego, - samochodu samowyładowczego, - przyczepy do przewoŝenia kabli. PrzewoŜone materiały i elementy powinny być układane zgodnie z warunkami transportu wydanymi przez wytwórcę dla poszczególnych materiałów i elementów oraz zabezpieczone przed ich przemieszczaniem się na środkach transportu. 5. WYKONYWANIE ROBÓT 5.1. Wymagania ogólne Wykonawca przedstawi Inwestorowi do akceptacji projekt organizacji i harmonogram robót uwzględniający wszystkie warunki, w jakich będą wykonywane roboty związane z budową oświetlenia ulicznego Trasowanie Przed przystąpieniem do kopania rowów kablowych, słuŝby geodezyjne powinny dokonać wytyczenia budowanych odcinków kabli oświetleniowych oraz miejsc ustawienia słupów Wykonanie rowów kablowych Rów kablowy powinien mieć głębokość minimum 0,6 m - w chodniku i 0,8 m - w zieleńcu. Szerokość rowu powinna być nie mniejsza niŝ 0,4 m Układanie kabla Układanie kabla wykonać zgodnie znormąpn-76/e i wymaganiami podanymi w punkcie Układanie kabla w rowie kablowym Kable naleŝy układać na dnie rowów kablowych jeŝeli grunt jest piaszczysty lub na warstwie piasku grubości minimum 10 cm i przykryć je warstwą piasku o tej samej grubości. Następnie naleŝy nasypać warstwę gruntu rodzimego grubości 15 cm, przykryć foliami ostrzegawczymi z tworzywa sztucznego w kolorze niebieskim (dla kabli niskiego napięcia), a następnie przysypać gruntem. Zaleca się układanie kabli niezwłocznie po wykonaniu rowu kablowego, doprowadzenie do szybkiego odbioru robót ulegających zakryciu i moŝliwie szybkie zasypanie rowu kablowego. Odległość ułoŝenia kabli od pni istniejącego zadrzewienia powinna wynosić co najmniej 1,5 m, a w przypadku drzewostanu podlegającego ochronie odległość te naleŝy uzgodnić z kompetentnymi władzami terenowymi.

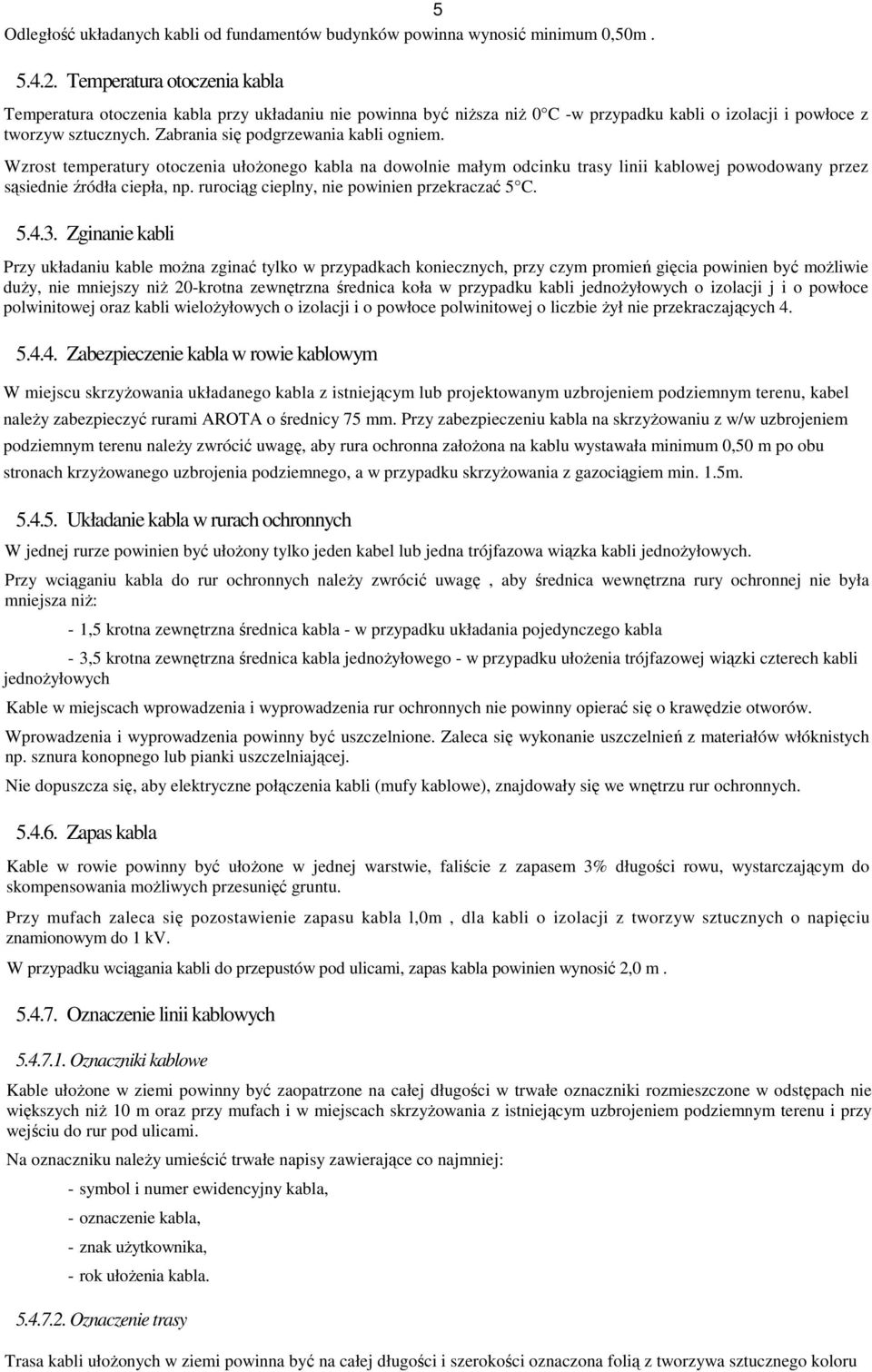

5 5 Odległość układanych kabli od fundamentów budynków powinna wynosić minimum 0,50m Temperatura otoczenia kabla Temperatura otoczenia kabla przy układaniu nie powinna być niŝsza niŝ 0 C -w przypadku kabli o izolacji i powłoce z tworzyw sztucznych. Zabrania się podgrzewania kabli ogniem. Wzrost temperatury otoczenia ułoŝonego kabla na dowolnie małym odcinku trasy linii kablowej powodowany przez sąsiednie źródła ciepła, np. rurociąg cieplny, nie powinien przekraczać 5 C Zginanie kabli Przy układaniu kable moŝna zginać tylko w przypadkach koniecznych, przy czym promień gięcia powinien być moŝliwie duŝy, nie mniejszy niŝ 20-krotna zewnętrzna średnica koła w przypadku kabli jednoŝyłowych o izolacji j i o powłoce polwinitowej oraz kabli wieloŝyłowych o izolacji i o powłoce polwinitowej o liczbie Ŝył nie przekraczających Zabezpieczenie kabla w rowie kablowym W miejscu skrzyŝowania układanego kabla z istniejącym lub projektowanym uzbrojeniem podziemnym terenu, kabel naleŝy zabezpieczyć rurami AROTA o średnicy 75 mm. Przy zabezpieczeniu kabla na skrzyŝowaniu z w/w uzbrojeniem podziemnym terenu naleŝy zwrócić uwagę, aby rura ochronna załoŝona na kablu wystawała minimum 0,50 m po obu stronach krzyŝowanego uzbrojenia podziemnego, a w przypadku skrzyŝowania z gazociągiem min. 1.5m Układanie kabla w rurach ochronnych W jednej rurze powinien być ułoŝony tylko jeden kabel lub jedna trójfazowa wiązka kabli jednoŝyłowych. Przy wciąganiu kabla do rur ochronnych naleŝy zwrócić uwagę, aby średnica wewnętrzna rury ochronnej nie była mniejsza niŝ: - 1,5 krotna zewnętrzna średnica kabla - w przypadku układania pojedynczego kabla - 3,5 krotna zewnętrzna średnica kabla jednoŝyłowego - w przypadku ułoŝenia trójfazowej wiązki czterech kabli jednoŝyłowych Kable w miejscach wprowadzenia i wyprowadzenia rur ochronnych nie powinny opierać się o krawędzie otworów. Wprowadzenia i wyprowadzenia powinny być uszczelnione. Zaleca się wykonanie uszczelnień z materiałów włóknistych np. sznura konopnego lub pianki uszczelniającej. Nie dopuszcza się, aby elektryczne połączenia kabli (mufy kablowe), znajdowały się we wnętrzu rur ochronnych Zapas kabla Kable w rowie powinny być ułoŝone w jednej warstwie, faliście z zapasem 3% długości rowu, wystarczającym do skompensowania moŝliwych przesunięć gruntu. Przy mufach zaleca się pozostawienie zapasu kabla l,0m, dla kabli o izolacji z tworzyw sztucznych o napięciu znamionowym do 1 kv. W przypadku wciągania kabli do przepustów pod ulicami, zapas kabla powinien wynosić 2,0 m Oznaczenie linii kablowych Oznaczniki kablowe Kable ułoŝone w ziemi powinny być zaopatrzone na całej długości w trwałe oznaczniki rozmieszczone w odstępach nie większych niŝ 10 m oraz przy mufach i w miejscach skrzyŝowania z istniejącym uzbrojeniem podziemnym terenu i przy wejściu do rur pod ulicami. Na oznaczniku naleŝy umieścić trwałe napisy zawierające co najmniej: - symbol i numer ewidencyjny kabla, - oznaczenie kabla, - znak uŝytkownika, - rok ułoŝenia kabla Oznaczenie trasy Trasa kabli ułoŝonych w ziemi powinna być na całej długości i szerokości oznaczona folią z tworzywa sztucznego koloru

6 6 niebieskiego. Folia powinna mieć grubość co najmniej 0,5 mm. Szerokość folii powinna być taka, aby przykrywała ułoŝone kable, lecz nie mniejsza niŝ 30 cm. Krawędzie pasa folii powinny sięgać co najmniej do zewnętrznych krawędzi skrajnych kabli, a w przypadku, gdy szerokość rowu kablowego jest większa niŝ szerokość trasy ułoŝonych kabli, krawędzie pasa folii powinny wystawać poza krawędzie skrajnych kabli równomiernie po obu stronach MontaŜ fundamentów prefabrykowanych MontaŜ fundamentów wykonać zgodnie z wytycznymi montaŝu dla konkretnego fundamentu podawanymi przez producenta MontaŜ słupów oświetleniowych Słup naleŝy ustawiać tak, aby jego wnęka znajdowała się od strony chodnika, a przy jego braku od strony przeciwnej niŝ nadjeŝdŝające pojazdy oraz nie powinna być połoŝona niŝej niŝ 30 cm od powierzchni chodnika lub gruntu MontaŜ wysięgników Wysięgniki (korony) słupów montować na słupach stojących przy pomocy samochodu z balkonem. Zaleca się ustawienie pionu wysięgnika przy obciąŝeniu go oprawą lub cięŝarem równym cięŝarowi oprawy. Połączenie wysięgnika ze słupem powinno trwałe, pewne i szczelne, tak aby uniemoŝliwiało przemieszczanie się tych elementów względem siebie pod wpływem czynników zewnętrznych, a takŝe uniemoŝliwiało przedostanie się wody, wilgoci, kurzu do wnętrza słupa i wysięgnika MontaŜ opraw oświetleniowych MontaŜ opraw oświetleniowych na wysięgnikach (koronach) naleŝy wykonywać przy pomocy samochodu specjalnego z platformą i z balkonem. KaŜdą oprawę przed zamontowaniem naleŝy podłączyć do sieci i sprawdzić jej działanie. Oprawy montować po uprzednim wciągnięciu przewodów zasilających do słupów i wysięgników. Od tabliczki bezpiecznikowej do kaŝdej oprawy naleŝy prowadzić 1 przewód 3-Ŝyłowy. Oprawy naleŝy mocować na wysięgnikach i głowicach masztów w sposób wskazany przez producenta opraw po wprowadzeniu do nich przewodów zasilających i ustawieniu ich w połoŝenie pracy. Oprawy powinny być mocowane w sposób trwały, aby nie zmieniały swego połoŝenia pod wpływem warunków atmosferycznych i parcia wiatru dla II i III strefy wiatrowej Ochrona przeciwporaŝeniowa dodatkowa Jako ochronę przeciwporaŝeniową dodatkową zastosowano - Szybkie wyłączanie zasilania. Układ zasilania przyjęto jako system ochrony sieciowej TN: - dla zasilania opraw oświetleniowych z tabliczek bezpiecznikowych zamontowanych w słupie oświetleniowym - dla zasilania słupów oświetleniowych z szafy sterowniczej Uziemienie słupów oświetleniowych Słupy oświetleniowe naleŝy uziemić, uziemienie połączyć elektrycznie z zaciskami PEN tabliczki słupowej. W tym celu naleŝy ułoŝyć płaskownik uziemiający FeZn 25x3mm od skrzynki pomiarowej i sterowniczej do wszystkich słupów oświetleniowych. Wartość rezystancji uziemienia powinna być nie większa niŝ 10Ω. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Zasady wykonywania kontroli robót Celem kontroli robót jest stwierdzenie osiągnięcia załoŝonej jakości wykonywanych robót. Wykonawca robót ma obowiązek wykonania pełnego zakresu badań na budowie w celu wykazania Inwestorowi zgodności dostarczanych materiałów i realizacji robót z Dokumentacją Projektową oraz wymaganiami ST. Przed przystąpienia do badania Wykonawca powinien powiadomić Inspektora Nadzoru o rodzaju i terminie badania. Po wykonaniu badania, Wykonawca przedstawia na piśmie wyniki badań do akceptacji. Wykonawca powiadamia pisemnie Inspektora Nadzoru o zakończeniu kaŝdej roboty zanikającej, którą moŝe kontynuować dopiero po pisemnej akceptacji odbioru przez Inspektora Nadzoru Słupy oświetleniowe Elementy słupów oświetleniowych powinny być zgodne z Dokumentacją Projektową i normami. Słupy oświetleniowe po ich montaŝu, podlegają sprawdzeniu pod kątem:

7 7 - dokładności ustawienia pionowego słupów - prawidłowości ustawienia wysięgnika i opraw względem oświetlanego chodnika - jakości połączeń kabli i przewodów na tabliczce bezpiecznikowo - zaciskowej oraz na zaciskach oprawy - jakości połączeń śrubowych słupów, wysięgników i opraw, - stanu antykorozyjnej powłoki ochronnej wszystkich elementów Linia kablowa W czasie wykonywania i po zakończeniu robót kablowych naleŝy przeprowadzić następujące pomiary: - głębokości zakopania kabla, - grubości podsypki piaskowej pod i nad kablem, - odległości folii ochronnej od kabla. Pomiary naleŝy wykonywać co 10 m budowanej linii kablowej, a uzyskane wyniki mogą być uznane za dobre, jeŝeli odbiegają od załoŝonych w dokumentacji nie więcej niŝ o 10%.Ponadto naleŝy sprawdzić stopień zagęszczenia gruntu nad kablem i rozplantowanie nadmiaru ziemi Sprawdzenie ciągłości Ŝył Sprawdzenie ciągłości Ŝył roboczych i powrotnych oraz zgodności faz naleŝy wykonywać przy uŝyciu przyrządów o napięciu nie przekraczającym 24 V. Wynik sprawdzenia naleŝy uznać za dodatni, jeŝeli poszczególne Ŝyły nie mają przerw oraz jeŝeli poszczególne fazy na obu końcach linii są oznaczone identycznie Pomiar rezystancji izolacji Pomiar naleŝy wykonać za pomocą megaomomierza o napięciu nie mniejszym niŝ 2,5 kv, dokonując odczytu po czasie niezbędnym do ustalenia się mierzonej wartości. Wynik naleŝy uznać za dodatni, jeŝeli rezystancja izolacji wynosi co najmniej: - 20 MΩ/km - linii wykonanych kablami elektroenergetycznymi o izolacji polwinitowej, o napięciu znamionowym do 1 kv, - 0,75 dopuszczalnej wartości rezystancji izolacji kabli wykonanych wg PN-93/E Instalacja przeciwporaŝeniowa Podczas wykonywania uziomów taśmowych naleŝy wykonać pomiary głębokości ułoŝenia bednarki oraz sprawdzić stan połączeń spawanych, a po jej zasypaniu, sprawdzić stopień zagęszczenia i rozplantowanie gruntu. Pomiary głębokości ułoŝenia bednarki wykonywać co 10 m, przy czym bednarka nie powinna być zakopana płycej niŝ 60 cm. Stopień zagęszczenia gruntu jak dla wykopów pod fundamenty. Po wykonaniu uziomów ochronnych naleŝy wykonać pomiary ich rezystancji. Otrzymane wyniki nie mogą być gorsze od wartości podanych w Dokumentacji Projektowej lub ST. Po wykonaniu instalacji oświetleniowej naleŝy pomierzyć impedancje pętli zwarciowych dla stwierdzenia Szybkiego wyłączania zasilania. Wszystkie wyniki pomiarów naleŝy zamieścić w protokole pomiarowym ochrony przeciwporaŝeniowej. 7. OBMIAR ROBÓT Jednostką obmiarową jest 1m, 1 szt. Do obliczenia naleŝności przyjmuje się wykonanie wszystkich prac niezbędnych dla prawidłowego funkcjonowania oświetlenia ulicznego. 8. ODBIÓR ROBÓT Wykonawca zobowiązany jest dostarczyć Zamawiającemu następujące dokumenty: - aktualną Dokumentacją Projektową Powykonawczą, - geodezyjną Dokumentację Powykonawczą, - protokoły z dokonanych pomiarów, - protokół odbioru robót. 9. PODSTAWA PŁATNOŚCI Wynagrodzenie wypłacane jest za rzeczywiście wykonaną i odebraną ilość metrów (sztuk). Podstawę płatności stanowi cena jednostkowa budowanych urządzeń elektroenergetycznych ustalona w kosztorysie ofertowym.

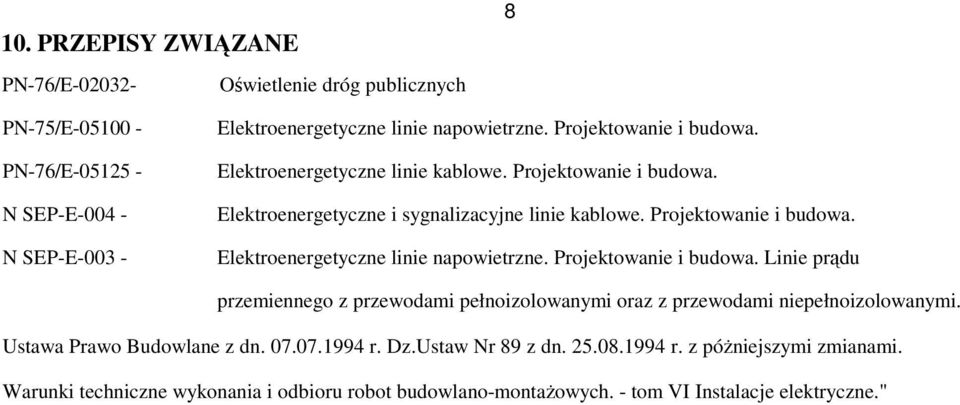

8 10. PRZEPISY ZWIĄZANE PN-76/E Oświetlenie dróg publicznych 8 PN-75/E PN-76/E N SEP-E N SEP-E Elektroenergetyczne linie napowietrzne. Projektowanie i budowa. Elektroenergetyczne linie kablowe. Projektowanie i budowa. Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. Elektroenergetyczne linie napowietrzne. Projektowanie i budowa. Linie prądu przemiennego z przewodami pełnoizolowanymi oraz z przewodami niepełnoizolowanymi. Ustawa Prawo Budowlane z dn r. Dz.Ustaw Nr 89 z dn r. z póŝniejszymi zmianami. Warunki techniczne wykonania i odbioru robot budowlano-montaŝowych. - tom VI Instalacje elektryczne."
