Przedmiar robót. Oświetlenie zewnętrzne terenu

Transkrypt

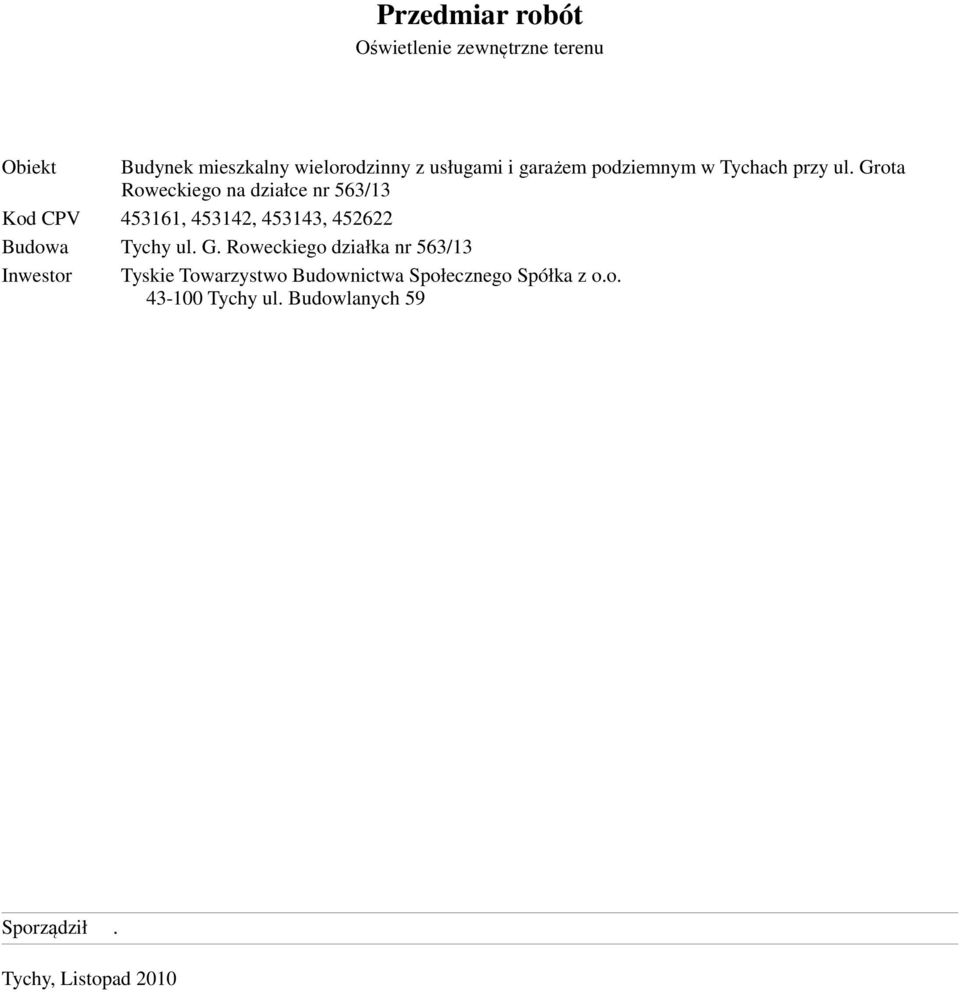

1 Przedmiar robót Oświetlenie zewnętrzne terenu Obiekt Budynek mieszkalny wielorodzinny z usługami i garażem podziemnym w Tychach przy ul. Grota Roweckiego na działce nr 563/13 Kod CPV , , , Budowa Tychy ul. G. Roweckiego działka nr 563/13 Inwestor Tyskie Towarzystwo Budownictwa Społecznego Spółka z o.o Tychy ul. Budowlanych 59 Sporządził. Tychy, Listopad 2010

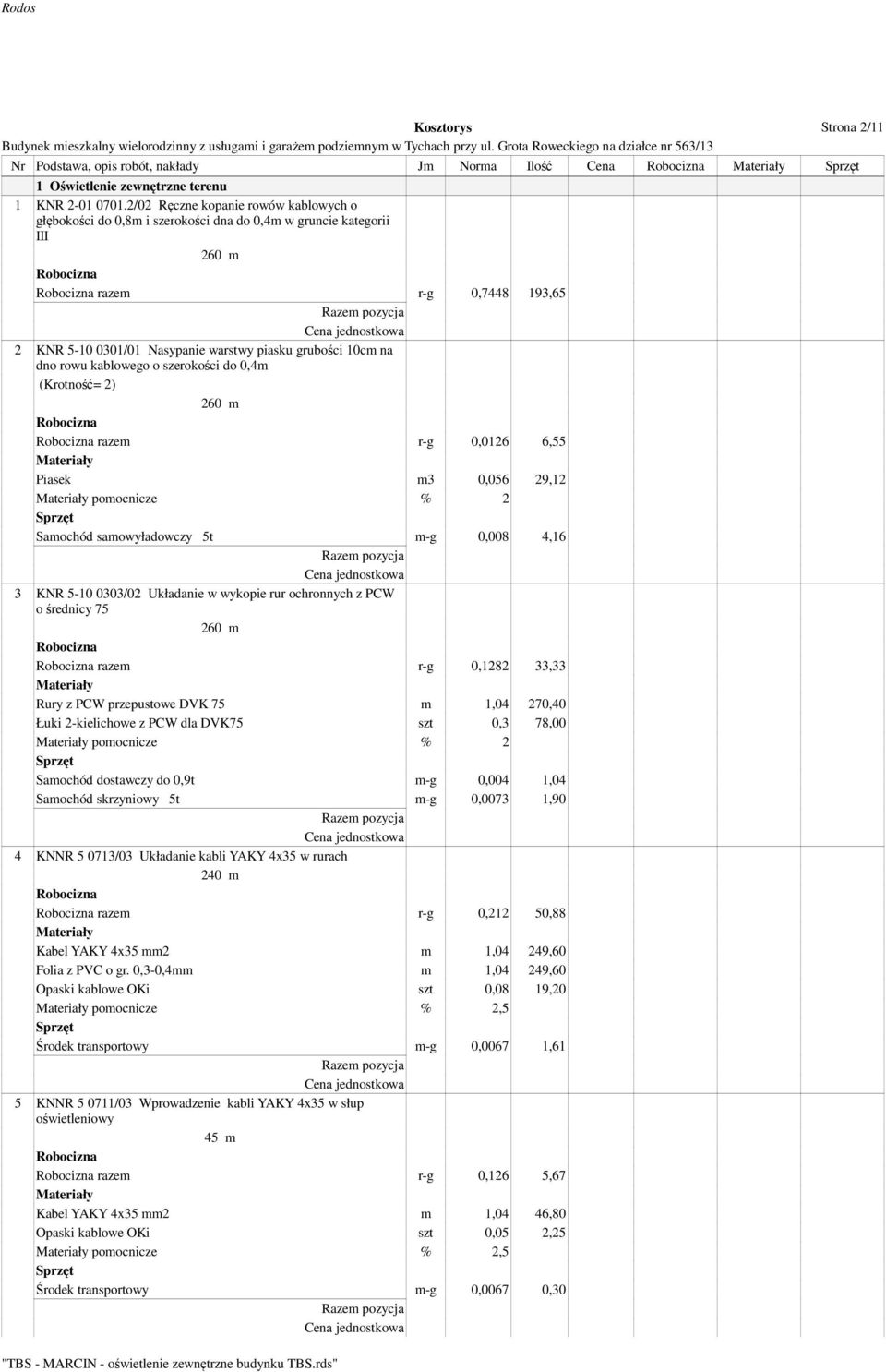

2 Kosztorys Strona 2/11 Nr Podstawa, opis robót, nakłady Jm Norma Ilość Cena 1 Oświetlenie zewnętrzne terenu 1 KNR /02 Ręczne kopanie rowów kablowych o głębokości do 0,8m i szerokości dna do 0,4m w gruncie kategorii III 260 m razem r-g 0, ,65 2 KNR /01 Nasypanie warstwy piasku grubości 10cm na dno rowu kablowego o szerokości do 0,4m (Krotność= 2) 260 m razem r-g 0,0126 6,55 Piasek m3 0,056 29,12 pomocnicze % 2 Samochód samowyładowczy 5t m-g 0,008 4,16 3 KNR /02 Układanie w wykopie rur ochronnych z PCW o średnicy m razem r-g 0, ,33 Rury z PCW przepustowe DVK 75 m 1,04 270,40 Łuki 2-kielichowe z PCW dla DVK75 szt 0,3 78,00 pomocnicze % 2 Samochód dostawczy do 0,9t m-g 0,004 1,04 Samochód skrzyniowy 5t m-g 0,0073 1,90 4 KNNR /03 Układanie kabli YAKY 4x35 w rurach 240 m razem r-g 0,212 50,88 Kabel YAKY 4x35 mm2 m 1,04 249,60 Folia z PVC o gr. 0,3-0,4mm m 1,04 249,60 Opaski kablowe OKi szt 0,08 19,20 pomocnicze % 2,5 Środek transportowy m-g 0,0067 1,61 5 KNNR /03 Wprowadzenie kabli YAKY 4x35 w słup oświetleniowy 45 m razem r-g 0,126 5,67 Kabel YAKY 4x35 mm2 m 1,04 46,80 Opaski kablowe OKi szt 0,05 2,25 pomocnicze % 2,5 Środek transportowy m-g 0,0067 0,30

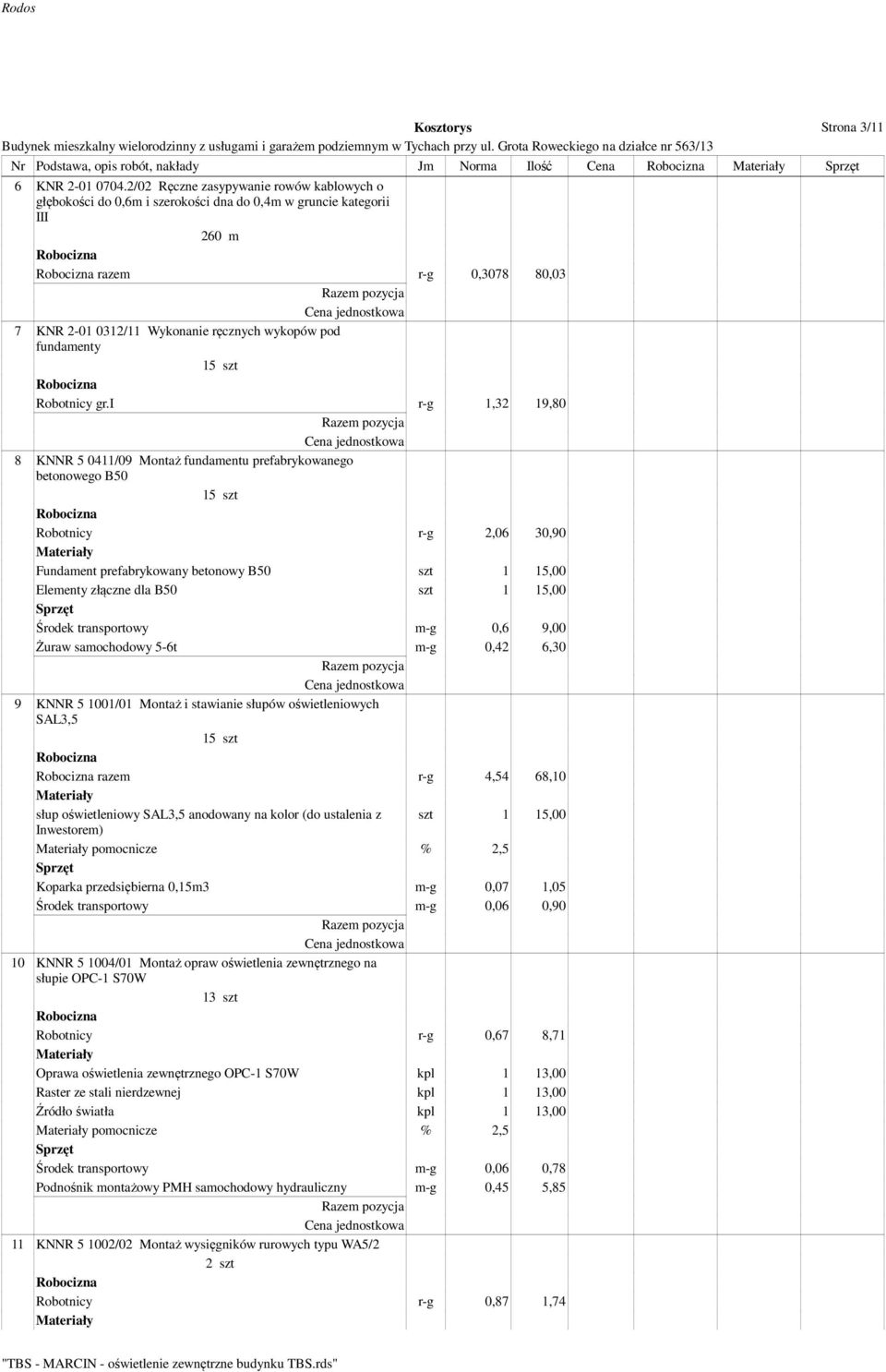

3 Kosztorys Strona 3/11 Nr Podstawa, opis robót, nakłady Jm Norma Ilość Cena 6 KNR /02 Ręczne zasypywanie rowów kablowych o głębokości do 0,6m i szerokości dna do 0,4m w gruncie kategorii III 260 m razem r-g 0, ,03 7 KNR /11 Wykonanie ręcznych wykopów pod fundamenty 15 szt Robotnicy gr.i r-g 1,32 19,80 8 KNNR /09 Montaż fundamentu prefabrykowanego betonowego B50 15 szt Robotnicy r-g 2,06 30,90 Fundament prefabrykowany betonowy B50 szt 1 15,00 Elementy złączne dla B50 szt 1 15,00 Środek transportowy m-g 0,6 9,00 Żuraw samochodowy 5-6t m-g 0,42 6,30 9 KNNR /01 Montaż i stawianie słupów oświetleniowych SAL3,5 15 szt razem r-g 4,54 68,10 słup oświetleniowy SAL3,5 anodowany na kolor (do ustalenia z szt 1 15,00 Inwestorem) pomocnicze % 2,5 Koparka przedsiębierna 0,15m3 m-g 0,07 1,05 Środek transportowy m-g 0,06 0,90 10 KNNR /01 Montaż opraw oświetlenia zewnętrznego na słupie OPC-1 S70W 1 Robotnicy r-g 0,67 8,71 Oprawa oświetlenia zewnętrznego OPC-1 S70W kpl 1 13,00 Raster ze stali nierdzewnej kpl 1 13,00 Źródło światła kpl 1 13,00 pomocnicze % 2,5 Środek transportowy m-g 0,06 0,78 Podnośnik montażowy PMH samochodowy hydrauliczny m-g 0,45 5,85 11 KNNR /02 Montaż wysięgników rurowych typu WA5/2 2 szt Robotnicy r-g 0,87 1,74

4 Kosztorys Strona 4/11 Nr Podstawa, opis robót, nakłady Jm Norma Ilość Cena Wysięgniki rurowe typu WA5/2 anodowane na kolor słupa szt 1 2,00 pomocnicze % 2,5 Środek transportowy m-g 0,11 0,22 Podnośnik montażowy PMH samochodowy hydrauliczny m-g 0,45 0,90 12 KNNR /02 Montaż opraw oświetlenia zewnętrznego na wysięgniku OPC-1-S70W 4 szt razem r-g 0,72 2,88 Oprawa oświetlenia zewnętrznego OPC-1 S70W kpl 1 4,00 Raster ze stali nierdzewnej kpl 1 4,00 Źródło światła kpl 1 4,00 pomocnicze % 2,5 Środek transportowy m-g 0,06 0,24 Podnośnik montażowy PMH samochodowy hydrauliczny m-g 0,41 1,64 13 KNNR /01 Montaż kloszów typu AURIS MAXI z daszkiem 17 szt Robotnicy r-g 0,67 11,39 Klosz AURIS MAXI kpl 1 17,00 Daszek malowany na czarno do klosza AURIS MAXI kpl 1 17,00 pomocnicze % 2,5 Środek transportowy m-g 0,06 1,02 14 KNR /04 Montaż tabliczek bezpiecznikowych słupowych 15 szt razem r-g 3,12 46,80 tabliczka bezpiecznikowa słupowa z wyposażeniem szt 1 15,00 pomocnicze % 2 Samochód dostawczy do 0,9t m-g 0,02 0,30 15 KNNR /03 Montaż końcówek kablowych o przekroju 35mm2 przez zaciskanie 120 szt Robotnicy r-g 0,125 15,00 Końcówka kablowa rurkowa 2KA-35mm2 szt 1,03 123,60 pomocnicze % 2,5 16 KNNR /05 Podłączenie pod zaciski lub bolce przewodów pojedynczych o przekroju do 35mm2 120 szt Robotnicy r-g 0,0378 4,54

5 Kosztorys Strona 5/11 Nr Podstawa, opis robót, nakłady Jm Norma Ilość Cena 17 KNR /02 Montaż uziomu powierzchniowego w wykopie o głębokości do 0,6m w gruncie kategorii III 60 m razem r-g 0,761 45,66 Bednarka ocynkowana m 1,04 62,40 pomocnicze % 2,5 Spawarka transformatorowa do 500A m-g 0, ,90 18 KNR /10 Mechaniczne wbijanie uziomu pionowego o długości do 3m w gruncie kategorii III 5 szt razem r-g 2,19 10,95 uziom pionowy prętowy szt 1 5,00 pomocnicze % 2,5 Spawarka transformatorowa do 500A m-g 1,14 5,70 19 KNR /02 Wciąganie przewodów w słupie oraz w wysięgniku na słupie, z udziałem podnośnika samochodowego YDY 3x2,5 mm2 60 m razem r-g 0,088 5,28 przewód YDY 3x2,5 mm2 m 1,04 62,40 pomocnicze % 2 20 KNP /02 Pomiar linii kablowych do 1kV 4-żyłowych 15 odc/kabla Elektromonterzy gr.iv r-g 2,1 31,50 21 KNP /03 Sprawdzenie jednego obwodu instalacji elektrycznej NN 1-fazowej 17 kpl Elektromonterzy gr.iv r-g 1,6 27,20 22 KNP /01 Pomiar rezystancji uziemienia ochronnego - za pierwszy pomiar 1 szt Elektromonterzy gr.iv r-g 1,6 1,60 23 KNP /02 pomiar rezystancji uziemienia ochronnego - za każdy następny pomiar 4 szt Elektromonterzy gr.iv r-g 0,56 2,24

6 Kosztorys Strona 6/11 Nr Podstawa, opis robót, nakłady Jm Norma Ilość Cena RAZEM: Oświetlenie zewnętrzne terenu Razem k.b. Koszty pośrednie Zysk Razem Razem element 2 Przestawienie istniejących słupów oświetleniowych 24 KNR /03 Wykonanie wykopów (odkopanie + wykopanie w nowym miejscu) wraz z zasypaniem 5 m3 razem r-g 3, ,48 25 KNR /06 Ręczne odkopanie istniejących kabli nn 55 m Robotnicy gr.i r-g 2, ,87 26 KNR /01 Nasypanie warstwy piasku grubości 10cm na dno rowu kablowego o szerokości do 0,4m (Krotność= 2) 55 m razem r-g 0,0126 1,39 Piasek m3 0,056 6,16 pomocnicze % 2 Samochód samowyładowczy 5t m-g 0,008 0,88 27 KNR /01 Ręczne układanie w rowach kablowych kabli typu YAKY 4x35mm2 (przedłużenie kabli do nowych lokalizacji słupów) 20 m Elektromonterzy gr.ii r-g 0,0461 0,92 Kabel YAKY 4x35 mm2 m 1,04 20,80 Opaski kablowe OKi szt 0,1 2,00 Folia z PVC o gr. 0,3-0,4mm m 1,04 20,80 Słupki oznaczeniowe SO szt 0,015 0,30 pomocnicze % 2 Samochód dostawczy do 0,9t m-g 0,0067 0,13 Samochód skrzyniowy 5t m-g 0,0082 0,16 28 KNR /06 Montaż muf przelotowych na kablach aluminiowych Elektromonterzy gr.iii r-g 7,45 22,35 Opaski kablowe OKi szt 2 6,00 Piasek m3 0,07 0,21 Słupki oznaczeniowe SO szt 1 3,00

7 Kosztorys Strona 7/11 Nr Podstawa, opis robót, nakłady Jm Norma Ilość Cena Zestawy montażowe do muf z rur termokurczliwych na kablach kpl 1 3,00 4-żyłowych do 1KV pomocnicze % 2 Samochód dostawczy do 0,9t m-g 0,43 1,29 Samochód samowyładowczy 5t m-g 0,34 1,02 29 KNNR /02 Ułożenie rur osłonowych A 110 PS 55 m razem r-g 0,227 12,49 Rura osłonowa A 110 PS m 1,04 57,20 Folia z PVC o gr. 0,3-0,4mm m 1,04 57,20 pomocnicze % 2,5 Środek transportowy m-g 0,0169 0,93 30 KNR /03 Ręczne zasypywanie rowów z kablami nn 55 m razem r-g 0, ,01 31 KNNR /07 Demontaż słupów oświetleniowych - do ponownego montażu 3 słup Robotnicy r-g 4,13 12,39 Koparka przedsiębierna 0,15m3 m-g 0,04 0,12 Żuraw samochodowy 5-6t m-g 0,06 0,18 Środek transportowy m-g 0,06 0,18 32 KNNR /06 Demontaż wysięgnika ze słupa - do ponownego montażu Robotnicy r-g 0,7 2,10 Środek transportowy m-g 0,09 0,27 Podnośnik montażowy PMH samochodowy hydrauliczny m-g 0,36 1,08 33 KNNR /03 Demontaż oprawy oświetleniowej - do ponownego montażu 3 kpl Robotnicy r-g 1,03 3,09 Środek transportowy m-g 0,06 0,18 Podnośnik montażowy PMH samochodowy hydrauliczny m-g 0,51 1,53 34 KNNR /01 Montaż i stawianie słupów oświetleniowych - słupy z demontażu Robotnicy r-g 4,54 13,62

8 Kosztorys Strona 8/11 Nr Podstawa, opis robót, nakłady Jm Norma Ilość Cena pomocnicze % 2,5 Koparka przedsiębierna 0,15m3 m-g 0,07 0,21 Żuraw samochodowy 5-6t m-g 0,06 0,18 Środek transportowy m-g 0,06 0,18 35 KNNR /01 Montaż wysięgników rurowych - wysięgniki z demontażu Robotnicy r-g 0,72 2,16 pomocnicze % 2,5 Środek transportowy m-g 0,06 0,18 Podnośnik montażowy PMH samochodowy hydrauliczny m-g 0,37 1,11 36 KNNR /02 Montaż opraw oświetlenia zewnętrznego na wysięgniku - oprawy z demontażu Robotnicy r-g 0,72 2,16 pomocnicze % 2,5 Środek transportowy m-g 0,06 0,18 Podnośnik montażowy PMH samochodowy hydrauliczny m-g 0,41 1,23 37 KNNR /01 Dostawa i montaż nowych źródeł swiatła w w/w oprawach Robotnicy r-g 0,63 1,89 Źródło światła kpl 1 3,00 38 KNR /04 Montaż tabliczek bezpiecznikowych słupowych (nowe) dla w/w słupów razem r-g 3,12 9,36 tabliczka bezpiecznikowa słupowa z wyposażeniem szt 1 3,00 pomocnicze % 2 Samochód dostawczy do 0,9t m-g 0,02 0,06 RAZEM: Przestawienie istniejących słupów oświetleniowych Razem k.b. Koszty pośrednie Zysk Razem Razem element 3 Dokumentacje 39 Kalkulacja indywidualna Wykonanie dokumentacji powykonawczej 1 kpl 40 Kalkulacja indywidualna Uzgodnienia, nadzory branżowe

9 Kosztorys Strona 9/11 Nr Podstawa, opis robót, nakłady Jm Norma Ilość Cena 2 kpl 41 Kalkulacja indywidualna Opłata za obsługę geodezyjną 1 kpl 42 Kalkulacja indywidualna Utylizacja materiałów pozostałych po robotach montażowych i ziemnych 1 kpl 43 Kalkulacja indywidualna Opłata do Zakładu Energetycznego za wyłaczenie sieci 2 szt RAZEM: Dokumentacje Pozycje uproszczone Razem element OGÓŁEM Razem k.b. Koszty pośrednie Zysk Pozycje uproszczone Ogółem

10 Spis działów przedmiaru robót Strona 10/11 Nr Opis robót 1 Oświetlenie zewnętrzne terenu 2 Przestawienie istniejących słupów oświetleniowych 3 Dokumentacje

11 Zestawienie materiałów Strona 11/11 Lp Nazwa Jm Ilość Cena Wartość 1 Bednarka ocynkowana m 62,40 2 Daszek malowany na czarno do klosza AURIS MAXI kpl 17,00 3 Elementy złączne dla B50 szt 15,00 4 Folia z PVC o gr. 0,3-0,4mm m 327,60 5 Fundament prefabrykowany betonowy B50 szt 15,00 6 Kabel YAKY 4x35 mm2 m 317,20 7 Klosz AURIS MAXI kpl 17,00 8 Końcówka kablowa rurkowa 2KA-35mm2 szt 123,60 9 Łuki 2-kielichowe z PCW dla DVK75 szt 78,00 10 Opaski kablowe OKi szt 29,45 11 Oprawa oświetlenia zewnętrznego OPC-1 S70W kpl 17,00 12 Piasek m3 35,49 13 przewód YDY 3x2,5 mm2 m 62,40 14 Raster ze stali nierdzewnej kpl 17,00 15 Rura osłonowa A 110 PS m 57,20 16 Rury z PCW przepustowe DVK 75 m 270,40 17 słup oświetleniowy SAL3,5 anodowany na kolor (do ustalenia z Inwestorem) szt 15,00 18 Słupki oznaczeniowe SO szt 3,30 19 tabliczka bezpiecznikowa słupowa z wyposażeniem szt 18,00 20 uziom pionowy prętowy szt 5,00 21 Wysięgniki rurowe typu WA5/2 anodowane na kolor słupa szt 2,00 22 Zestawy montażowe do muf z rur termokurczliwych na kablach 4-żyłowych do 1KV kpl 3,00 23 Źródło światła kpl 20,00 Razem pomocnicze Razem
