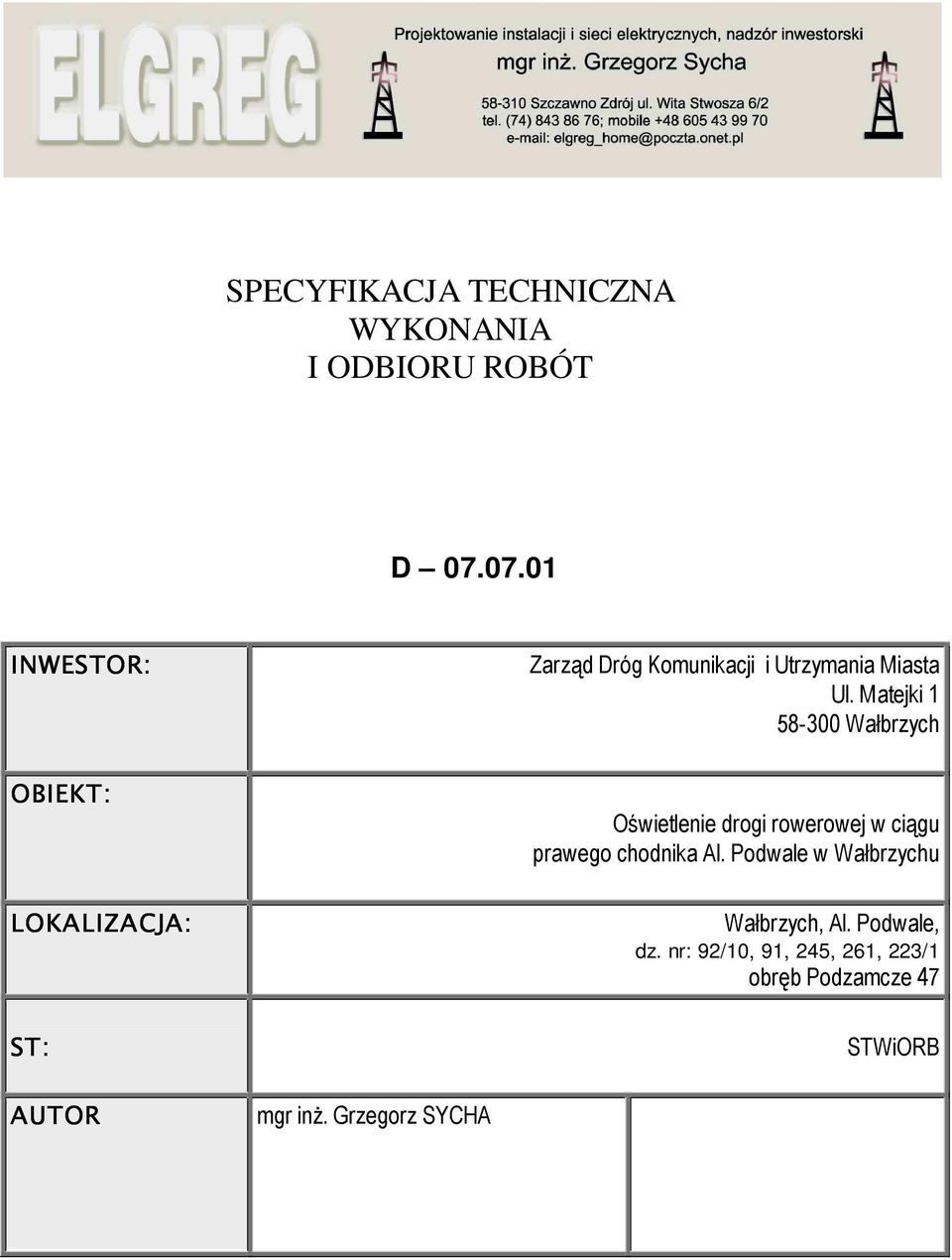

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT D INWESTOR: OBIEKT: LOKALIZACJA: ST: Zarząd Dróg Komunikacji i Utrzymania Miasta Ul. Matejki Wałbrzych Oświetlenie drogi rowerowej w ciągu prawego chodnika Al. Podwale w Wałbrzychu Wałbrzych, Al. Podwale, dz. nr: 92/10, 91, 245, 261, 223/1 obręb Podzamcze 47 STWiORB AUTOR mgr inŝ. Grzegorz SYCHA

2 SPIS TREŚCI 1. WSTĘP Przedmiot ST Zakres stosowania ST Zakres robót objętych ST Określenia podstawowe MATERIAŁY Ogólne wymagania dotyczące materiałów Materiały stosowane przy układaniu kabli Elementy gotowe SPRZĘT Ogólne wymagania dotyczące sprzętu Sprzęt do wykonania oświetlenia drogowego TRANSPORT Ogólne wymagania dotyczące transportu Transport materiałów i elementów oświetleniowych WYKONANIE ROBÓT Ogólne zasady wykonania robót MontaŜ wysięgników MontaŜ opraw Wykonanie dodatkowej ochrony przeciwporaŝeniowej Szybkie wyłączenia napięcia Uziemienie ochronne KONTROLA JAKOŚCI ROBÓT Ogólne zasady kontroli jakości robót Wysięgniki i oprawy oświetleniowe Instalacja przeciwporaŝeniowa Pomiar natęŝenia oświetlenia Zasady postępowania z wadliwie wykonanymi elementami robót OBMIAR ROBÓT Ogólne zasady obmiaru robót Jednostka obmiarowa ODBIÓR ROBÓT Ogólne zasady odbioru robót Dokumenty do odbioru końcowego robót PODSTAWA PŁATNOŚCI Ogólne ustalenia dotyczące podstawy płatności Cena jednostki obmiarowej

3 1. WSTĘP 1.1. Przedmiot ST Przedmiotem niniejszej ST są wymagania dotyczące wykonania i odbioru oświetlenia drogowego Zakres stosowania ST ST stanowi dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót polegających na budowie oświetlenia ulicznego na drogach miejskich i gminnych Zakres robót objętych ST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z budową oświetlenia na drogach publicznych istniejących i projektowanych Określenia podstawowe Słup oświetleniowy - konstrukcja wsporcza osadzona bezpośrednio w gruncie, słuŝąca do zamocowania oprawy oświetleniowej na wysokości nie większej niŝ 14 m Maszt oświetleniowy - konstrukcja wsporcza osadzona w gruncie za pomocą fundamentu, słuŝąca do zamocowania opraw oświetleniowych na wysokości powyŝej 16 m Wysięgnik - element rurowy łączący słup oświetleniowy z oprawą Oprawa oświetleniowa - urządzenie słuŝące do rozdziału, filtracji i przekształcania strumienia świetlnego wysyłanego przez źródło światła, zawierające wszystkie niezbędne detale do przymocowania i połączenia z instalacją elektryczną Kabel - przewód wieloŝyłowy izolowany, przystosowany do przewodzenia prądu elektrycznego, mogący pracować pod i nad ziemią Ustój - rodzaj fundamentu dla słupów oświetleniowych Fundament - konstrukcja Ŝelbetowa zagłębiona w ziemi, słuŝąca do utrzymania masztu lub szafy oświetleniowej w pozycji pracy Szafa oświetleniowa - urządzenie rozdzielczo-sterownicze bezpośrednio zasilające instalacje oświetleniowe Dodatkowa ochrona przeciwporaŝeniowa - ochrona części przewodzących dostępnych w wypadku pojawienia się na nich napięcia w warunkach zakłóceniowych. 2. MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów Wszystkie materiały winny posiadać odpowiednie atesty i dopuszczenia. Wyklucza się stosowanie materiałów niedozwolonych zagraŝających zdrowiu i Ŝyciu Materiały stosowane przy układaniu kabli Piasek Piasek stosowany przy układaniu kabli powinien być co najmniej gatunku 3, odpowiadającego wymaganiom BN-87/ [24] Folia Folia słuŝąca do osłony kabla przed uszkodzeniami mechanicznymi, powinna być folią kalandrowaną z uplastycznionego PCW o grubości od 0,4 do 0,6 mm, gatunku I, odpowiadającą wymaganiom BN-68/ [21]. 3

4 2.3. Elementy gotowe Kable Kable uŝywane do oświetlenia dróg powinny spełniać wymagania obowiązującej normy PN HD 603 S1:2006. Stosować, jeśli zajdzie taka potrzeba przy wydłuŝeniu kabli podczas wymiany tabliczek bezpiecznikowych w słupach. Kable o napięciu znamionowym 0,6/1 kv, czteroŝyłowe o Ŝyłach AL w izolacji polwinitowej. Stosować YAKY 4x35 mm 2. Bębny z kablami naleŝy przechowywać w miejscach pokrytych dachem, zabezpieczonych przed opadami atmosferycznymi i bezpośrednim działaniem promieni słonecznych Szafka oświetleniowa Dla zasilania i sterowania obwodów oświetleniowych Al. Podwale wykorzystuje się kilka szafek oświetleniowych nie przewiduje się robót w szafkach, a jedynie sprawdzenie zabezpieczeń obwodów oświetleniowych Źródła światła i oprawy NaleŜy dla oświetlenia drogowego stosować źródła światła i oprawy spełniające wymagania PN-83/E [15]. Ze względu na wysoką skuteczność świetlną, trwałość i stałość strumienia świetlnego w czasie oraz oddawanie barw, zastosować wysokopręŝne lampy sodowe SON-T lub podobne o strumieniu jasnym światła. Oprawy charakteryzują się szerokim rozsyłem światła. Zastosować oprawy o mocy 70 i 100W. Oprawy dobierane posiadają stopień zabezpieczenia przed wpływami zewnętrznymi komory lampowej IP 65 i osprzętu oraz klasę ochronności I. Oprawy podłączyć do tabliczki bezpiecznikowej w słupie przewodami YDY 3x2,5/750V. Oprawy powinny być przechowywane w pomieszczeniach o temperaturze nie niŝszej niŝ -5 o C i wilgotności względnej powietrza nie przekraczającej 80% i w opakowaniach zgodnych z PN-86/O [19] Słupy oświetleniowe - Nie przewiduje się budowy nowych słupów oświetleniowych Wysięgniki Projektuje się (dobiera) nowe oświetlenie drogi rowerowej na wysięgnikach stalowych ocynkowanych przykręcanych do istniejących słupów Al. Podwale. Na rys E-2, pokazano szczegółowy rysunek przykładowego wysięgnika. Kat nachylenia wysięgnika nie moŝe być większy niŝ 10. Instalację zasilającą oprawy wykonać przewodami YDY 3x2,5 (zaleca się wykonanie tej instalacji równieŝ kablem YKY 3x2,5mm2) Tabliczka bezpiecznikowa W słupie stosować jako zabezpieczenie pojedynczej oprawy oświetleniowej, wkładkę topikową małogabarytową 6 i 10A. Tabliczkę bezpiecznikowo-zaciskową naleŝy wykonać zgodnie z dokumentacją projektową. W słupach zabudować tabliczki bezpiecznikowe typu zamkniętego, np. TB-2 lub IZK-4 lub inne umoŝliwiające zabudowanie do 1-2 zabezpieczeń. 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu zawarte są w OST D-M Wymagania ogólne pkt Sprzęt do wykonania oświetlenia drogowego Wykonawca przystępujący do wykonania oświetlenia drogowego winien wykazać się moŝliwością korzystania z następujących maszyn i sprzętu gwarantujących właściwą jakość robót: Ŝurawia samochodowego do 7m samochodu specjalnego linowego z platformą i balkonem do 12m spawarki transformatorowej do 500 A, 4

5 zagęszczarki wibracyjnej spalinowej 70 m 3 /h, urządzenia przeciskowego do przeciskania rur ochronnych pod istniejącymi drogami. Wiertarki ręcznej 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu 4. Ogólne wymagania dotyczące transportu znajdują się w OST D-M Wymagania ogólne pkt 4.2. Transport materiałów i elementów oświetleniowych Wykonawca przystępujący do wykonania oświetlenia winien wykazać się moŝliwością korzystania z następujących środków transportu: samochodu skrzyniowego, do 5 T samochodu specjalnego linowego z platformą i balkonem do 7m samochodu dostawczego, przyczepy do przewoŝenia kabli. Na środkach transportu przewoŝone materiały i elementy powinny być zabezpieczone przed ich przemieszczaniem, układane zgodnie z warunkami transportu wydanymi przez wytwórcę dla poszczególnych elementów. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w OST D-M Wymagania ogólne pkt MontaŜ wysięgników MontaŜ naleŝy wykonywać przy pomocy samochodu z balkonem. Wysięgniki naleŝy mocować w sposób wskazany przez producenta za pomocą przygotowanych w komplecie śrub. Winny być mocowane w sposób trwały, aby nie zmieniały swego połoŝenia pod wpływem warunków atmosferycznych i parcia wiatru. Do montaŝu wysięgników naleŝy dobrać odpowiednie śruby z nakrętkami i przekładki dystansowe MontaŜ opraw MontaŜ opraw na wysięgnikach naleŝy wykonywać przy pomocy samochodu z balkonem. KaŜdą oprawę przed zamontowaniem naleŝy podłączyć do sieci i sprawdzić jej działanie (sprawdzenie zaświecenia się lampy). Oprawy naleŝy montować po uprzednim wciągnięciu przewodów zasilających do słupów i wysięgników. NaleŜy stosować przewody pojedyncze o izolacji wzmocnionej z Ŝyłami miedzianymi o przekroju Ŝyły nie mniejszym niŝ 1 mm 2. Ilość przewodów zaleŝna jest od ilości opraw. Od tabliczki bezpiecznikowej do kaŝdej oprawy naleŝy prowadzić przewody YDY 3x2,5/750V. Oprawy naleŝy mocować na wysięgnikach w sposób wskazany przez producenta opraw, po wprowadzeniu do nich przewodów zasilających i ustawieniu ich w połoŝenie pracy. Oprawy powinny być mocowane w sposób trwały, aby nie zmieniały swego połoŝenia pod wpływem warunków atmosferycznych i parcia wiatru dla III strefy wiatrowej Wykonanie dodatkowej ochrony przeciwporaŝeniowej System dodatkowej ochrony przeciwporaŝeniowej dla instalacji oświetleniowej - uziemienie ochronne. Jako środek ochrony przeciwporaŝeniowej dodatkowej w układzie TN-C stosujemy szybkie wyłączenie zasilania w przypadku pojawienia się napięcia na elementach normalnie nie będących pod napięciem. Wszystkie części przewodzące dostępne winny być trwale podłączone do przewodu PE sieci Szybkie wyłączenia napięcia 5

6 Polega na połączeniu części przewodzących dostępnych z uziemionym przewodem ochronnym PE lub ochronno-neutralnym PEN i powodującym w warunkach zakłóceniowych odłączenie zasilania. Dodatkowo przy szafie oświetleniowej, na końcu linii oświetleniowej i na końcu kaŝdego odgałęzienia o długości większej niŝ 200 m, naleŝy wykonać uziomy, których rezystancja nie moŝe przekraczać 10 Ω. Zaleca się wykonywanie uziomu prętowego z uŝyciem prętów stalowych 20 mm, nie krótszych niŝ 2,5 m, połączonych bednarką ocynkowaną 20 x 3 mm. Uziom z zaciskami znajdującymi się w szafie oświetleniowej i latarniach, naleŝy łączyć przewodami uziomowymi o przekrojach nie mniejszych od przekroju uziomu poziomego Uziemienie ochronne Jako środek ochrony przeciwporaŝeniowej dodatkowej w układzie TN-C stosujemy szybkie wyłączenie zasilania w przypadku pojawienia się napięcia na elementach normalnie nie będących pod napięciem.. Wszystkie części przewodzące (słupy, szafka istniejąca), dostępne winny być trwale podłączone do przewodu PEN sieci. Rezystancja uziomu słupów, nie moŝe być większa od 10Ω. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót zawarte jest w OST D-M Wymagania ogólne pkt Wysięgniki i oprawy oświetleniowe Elementy latarń i masztów powinny być zgodne z dokumentacją projektową i BN-79/ [30]. Latarnie i maszty oświetleniowe, po ich montaŝu, podlegają sprawdzeniu pod względem: dokładności ustawienia wysięgnika prawidłowości ustawienia opraw względem osi oświetlanej drogi jakości połączeń kabli i przewodów na tabliczce bezpiecznikowo-zaciskowej oraz na zaciskach oprawy, jakości połączeń śrubowych wysięgników i opraw, stanu antykorozyjnej powłoki ochronnej wszystkich elementów Instalacja przeciwporaŝeniowa Podczas wykonywania uziomów taśmowych naleŝy wykonać pomiar głębokości ułoŝenia bednarki oraz sprawdzić stan połączeń spawanych, a po jej zasypaniu, sprawdzić wskaźnik zagęszczenia i rozplantowanie gruntu. Pomiary głębokości ułoŝenia bednarki naleŝy wykonywać co 10 m, przy czym bednarka nie powinna być zakopana płycej niŝ 60 cm. Po wykonaniu uziomów ochronnych naleŝy wykonać pomiary ich rezystancji. Otrzymane wyniki nie mogą być gorsze od wartości podanych w dokumentacji projektowej lub ST. Po wykonaniu instalacji oświetleniowej naleŝy pomierzyć (przy zerowaniu) impedancje pętli zwarciowych dla stwierdzenia skuteczności zerowania. Wszystkie wyniki pomiarów naleŝy zamieścić w protokóle pomiarowym ochrony przeciwporaŝeniowej Pomiar natęŝenia oświetlenia Pomiary naleŝy wykonywać po upływie co najmniej 0,5 godz. od włączenia lamp. Lampy przed pomiarem powinny być wyświecone minimum przez 100 godzin. Pomiary naleŝy wykonywać przy suchej i czystej nawierzchni, wolnej od pojazdów, pieszych i jakichkolwiek obiektów obcych, mogących zniekształcić przebieg pomiaru. Pomiarów nie naleŝy przeprowadzać podczas nocy księŝycowych oraz w złych warunkach atmosferycznych (mgła, śnieŝyca, unoszący się kurz itp.). Do pomiarów naleŝy uŝywać przyrządów pomiarowych o zakresach zapewniających przy kaŝdym pomiarze odchylenia nie mniejsze od 30% całej skali na danym zakresie. Pomiary natęŝenia oświetlania naleŝy wykonywać za pomocą luksomierza wyposaŝonego w urządzenie do korekcji kątowej, a element światłoczuły powinien posiadać urządzenie umoŝliwiające dokładne poziomowanie podczas pomiaru. Pomiary naleŝy przeprowadzać dla punktów jezdni, zgodnie z obowiązującą normą. PN-EN :2005(U) Oświetlenie dróg. Część 4. Metody pomiarów parametrów oświetlenia. 6

7 Podane poniŝej wartości są wartościami obliczeniowymi na róŝnych odcinkach drogi. Pomiary wykonywane w terenie nie powinny znacznie odbiegać od wartości obliczeniowych. Na podstawie polskich norm i PN-IEC, wytycznych do projektowania ulic i dróg przyjęto do obliczeń: Odcinek z oprawami 70W, droga 2m Luminancję minimalną = 0,50 cd/m 2 Luminancję maksymalną = 1.05 cd/m 2 Wartość średnia luminancji = 0,64 cd/m 2 Równomierność wzdłuŝna Ul=64% Odcinek z oprawami 100W, droga 2m Luminancję minimalną = 0,35 cd/m 2 Luminancję maksymalną = 1.2 cd/m 2 Wartość średnia luminancji = 0,66 cd/m 2 Równomierność wzdłuŝna Ul=41% (ponadnormatywny rozstaw opraw) Dobrane oprawy spełniają wszystkie załoŝenia i wymagania nowej normy PN-EN 13201:2005 (U) w zakresie oświetlenia ulic i dróg. Przy dokonywaniu pomiarów naleŝy zastosować urządzenie do pomiaru luminancji oświetlenia drogi. Urządzenie pomiarowe winno mieć odpowiednie, potwierdzone dokumenty legalizacyjne. Szczegółowe obliczenia znajdują się w egz. archiwalnym Zasady postępowania z wadliwie wykonanymi elementami robót Wszystkie materiały nie spełniające wymagań ustalonych w odpowiednich punktach ST zostaną przez Inspektora odrzucone. Wszystkie elementy robót, które wykazują odstępstwa od postanowień OST zostaną rozebrane i ponownie wykonane na koszt Wykonawcy. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w OST D-M Wymagania ogólne pkt Jednostka obmiarowa Jednostką obmiarową dla linii kablowej jest metr, a dla latarni jest sztuka. 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w OST D-M Wymagania ogólne pkt 8. Roboty uznaje się za wykonane zgodnie z dokumentacją projektową, ST i wymaganiami Inspektora, jeŝeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt 6 dały wyniki pozytywne. 7

8 8.2. Dokumenty do odbioru końcowego robót Do odbioru końcowego Wykonawca jest zobowiązany przygotować, oprócz dokumentów wymienionych w punkcie 8.5 OST D-M Wymagania ogólne : protokóły z dokonanych pomiarów skuteczności ochrony przeciwporaŝeniowej. Protokół pomiarów natęŝenia oświetlenia 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności pkt 9. Ogólne ustalenia dotyczące podstawy płatności podano w OST D-M Wymagania ogólne 9.2. Cena jednostki obmiarowej Cena 1 m linii kablowej lub 1 szt. latarni, obejmuje odpowiednio: dostarczenie materiałów, montaŝ wysięgników, opraw i instalacji przeciwporaŝeniowej, podłączenie zasilania, sprawdzenie działania oświetlenia z pomiarem luminancji oświetlenia, konserwacja urządzeń do chwili przekazania oświetlenia Zamawiającemu. 8
