MPI-16 SKANER 16-KANAŁOWY Z REJESTRACJĄ WYNIKÓW POMIAROWYCH

Transkrypt

1 16 wejść pomiarowych, izolowanych Rejestracja wyników pomiarowych - pamięć 1MB Programowalny typ wejścia: współpraca z czujnikami Pt100, Pt1000, Ni100 z termoelementami typu J, K, T, E, N, B, R, S, lub z nadajnikami 4-20 ma / 0-20 ma Szeroki zakres pomiarowy temperatury ; wejście 4-20 ma/0-20 ma- zakres programowany przez użytkownika Wysoka precyzja pomiarów -rozdzielczość 0,1 C, dokładność ±0,5 C; dla wejść prądowych 0,1%. Cyfrowa linearyzacja charakterystyk czujników Wyświetlanie cykliczne lub ciągłe wybranych kanałów Wyświetlacz LED: wysokość 14mm-7 cyfr Wyświetlacz LCD 2x20 znaków, alfanumeryczny Odczyt archiwum na wyświetlaczu LCD Programowanie z klawiatury lub z komputera Wyjście: 8 przekaźników -programowane kanały i poziomy działania H, HH, L, LL Sygnalizacja alarmowa z potwierdzaniem Dwustronna komunikacja RS485; w trybie ASCII, lub MODBUS RTU Współpraca z programem REJESTRATOR Obudowa: "NORYL" - 1/4 DIN - 72 x 144 mm ZASTOSOWANIE Wielomiejscowe pomiary temperatury przy współpracy z różnymi czujnikami oraz pomiary innych wielkości fizycznych w standardzie 0 / 4-20 ma (np. ciśnień, poziomów, wilgotności, itp.) Pomiary wraz z sygnalizacją przekroczeń Pomiary z rejestracją wyników w wewnętrznej nieulotnej pamięci Oprogramowanie do odczytów na komputerze historii, wykresy przebiegów SKANER MPI-16 jest szesnastokanałowym miernikiem temperatury i innych wielkości fizycznych, przewidzianym do równoczesnej współpracy z różnymi rodzajami czujników temperatury oraz z nadajnikami 4-20 ma / 0-20 ma. SKANER wykonywany jest w dwóch wersjach: - MPI-16-xx - wersja standardowa - MPI-16-xx-R wyposażony w pamięć 1MB i zegar czasu rzeczywistego, pełniący funkcję REJESTRATORA. Zastosowanie w torze pomiarowym specjalnego przetwornika A/C oraz wprowadzenie cyfrowej linearyzacji charakterystyk czujników zapewnia uzyskanie wysokiej dokładności wynoszącej ±0,5 C oraz rozdzielczości 0,1 C w całym zakresie charakterystyk temperaturowych stosowanych dla czujników rezystancyjnych i termoelektrycznych. (dla termoelementów N, B, R, S dokładność ±2 C, rozdzielczość 1 C). Dla sygnału prądowego 4-20 ma / 0-20 ma dokładność pomiaru wynosi 0,1% mierzonego zakresu. WEJŚCIA SKANER posiada 16 wejść przełączalnych z pełną separacją galwaniczną między kanałami. Każde wejście jest programowane indywidualnie i może być dostosowane do współpracy z następującymi rodzajami czujników lub przetworników: współpraca z czujnikami rezystancyjnymi typu Pt100, Pt1000, Ni100, (w układzie dwu- lub trójprzewodowym). Dla układu dwuprzewodowego możliwe jest wpisywanie rezystancji linii w granicach 0,0 do 99,9W (dla każdego kanału indywidualnie). współpraca z termoelementami typu J, K, T, E, N, B, R, S. Pomiar z kompensacją temperatury spoin odniesienia - zewnętrznym czujnikiem Pt100 włączonym do wejścia nr 16 (dostępnych 15 wejść pomiarowych). -przez wpisanie stałej wartości w granicach -99,9..99,9 (dostępnych 16 wejść pomiarowych).

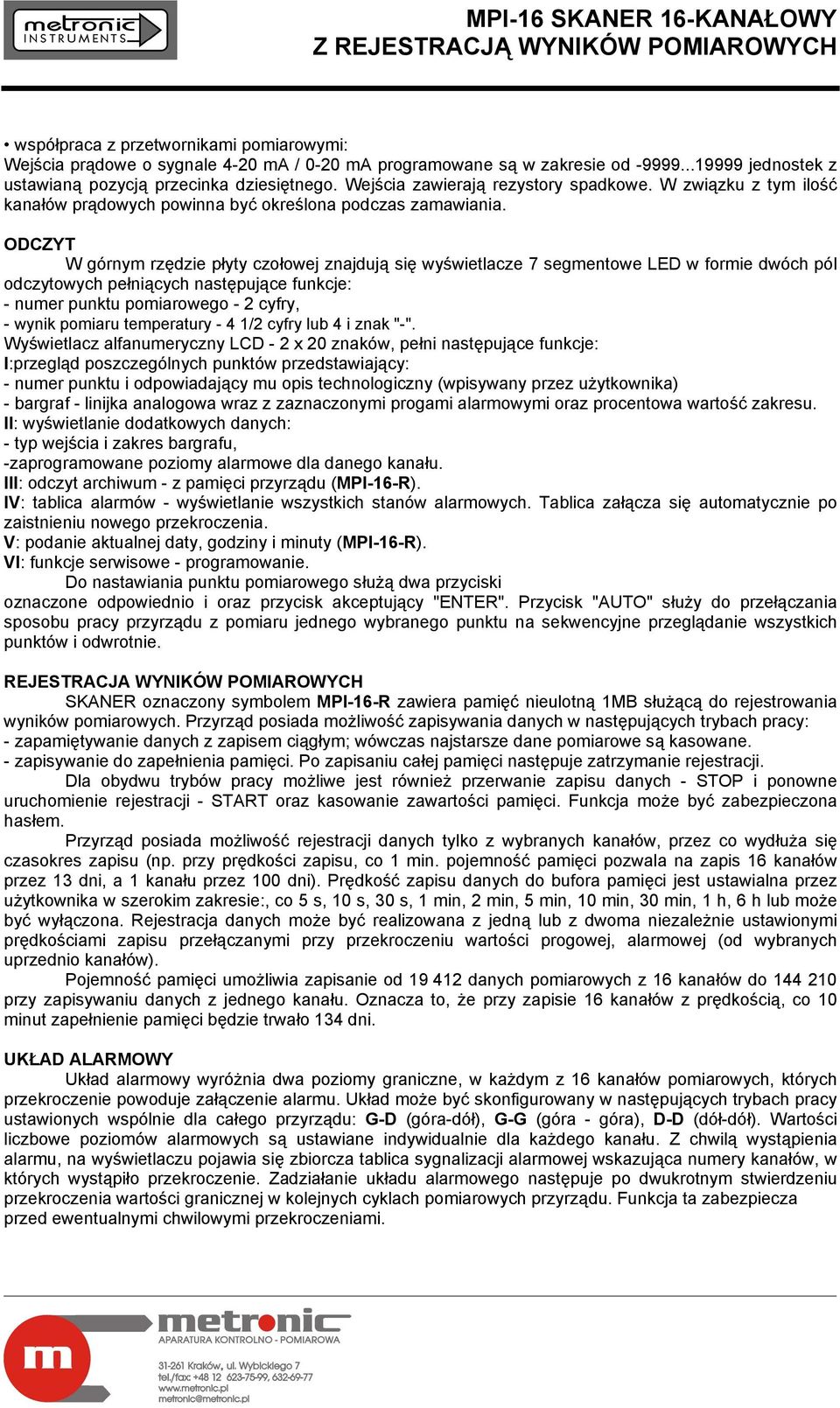

2 współpraca z przetwornikami pomiarowymi: Wejścia prądowe o sygnale 4-20 ma / 0-20 ma programowane są w zakresie od jednostek z ustawianą pozycją przecinka dziesiętnego. Wejścia zawierają rezystory spadkowe. W związku z tym ilość kanałów prądowych powinna być określona podczas zamawiania. ODCZYT W górnym rzędzie płyty czołowej znajdują się wyświetlacze 7 segmentowe LED w formie dwóch pól odczytowych pełniących następujące funkcje: - numer punktu pomiarowego - 2 cyfry, - wynik pomiaru temperatury - 4 1/2 cyfry lub 4 i znak "-". Wyświetlacz alfanumeryczny LCD - 2 x 20 znaków, pełni następujące funkcje: I:przegląd poszczególnych punktów przedstawiający: - numer punktu i odpowiadający mu opis technologiczny (wpisywany przez użytkownika) - bargraf - linijka analogowa wraz z zaznaczonymi progami alarmowymi oraz procentowa wartość zakresu. II: wyświetlanie dodatkowych danych: - typ wejścia i zakres bargrafu, -zaprogramowane poziomy alarmowe dla danego kanału. III: odczyt archiwum - z pamięci przyrządu (MPI-16-R). IV: tablica alarmów - wyświetlanie wszystkich stanów alarmowych. Tablica załącza się automatycznie po zaistnieniu nowego przekroczenia. V: podanie aktualnej daty, godziny i minuty (MPI-16-R). VI: funkcje serwisowe - programowanie. Do nastawiania punktu pomiarowego służą dwa przyciski oznaczone odpowiednio i oraz przycisk akceptujący "ENTER". Przycisk "AUTO" służy do przełączania sposobu pracy przyrządu z pomiaru jednego wybranego punktu na sekwencyjne przeglądanie wszystkich punktów i odwrotnie. REJESTRACJA WYNIKÓW POMIAROWYCH SKANER oznaczony symbolem MPI-16-R zawiera pamięć nieulotną 1MB służącą do rejestrowania wyników pomiarowych. Przyrząd posiada możliwość zapisywania danych w następujących trybach pracy: - zapamiętywanie danych z zapisem ciągłym; wówczas najstarsze dane pomiarowe są kasowane. - zapisywanie do zapełnienia pamięci. Po zapisaniu całej pamięci następuje zatrzymanie rejestracji. Dla obydwu trybów pracy możliwe jest również przerwanie zapisu danych - STOP i ponowne uruchomienie rejestracji - START oraz kasowanie zawartości pamięci. Funkcja może być zabezpieczona hasłem. Przyrząd posiada możliwość rejestracji danych tylko z wybranych kanałów, przez co wydłuża się czasokres zapisu (np. przy prędkości zapisu, co 1 min. pojemność pamięci pozwala na zapis 16 kanałów przez 13 dni, a 1 kanału przez 100 dni). Prędkość zapisu danych do bufora pamięci jest ustawialna przez użytkownika w szerokim zakresie:, co 5 s, 10 s, 30 s, 1 min, 2 min, 5 min, 10 min, 30 min, 1 h, 6 h lub może być wyłączona. Rejestracja danych może być realizowana z jedną lub z dwoma niezależnie ustawionymi prędkościami zapisu przełączanymi przy przekroczeniu wartości progowej, alarmowej (od wybranych uprzednio kanałów). Pojemność pamięci umożliwia zapisanie od danych pomiarowych z 16 kanałów do przy zapisywaniu danych z jednego kanału. Oznacza to, że przy zapisie 16 kanałów z prędkością, co 10 minut zapełnienie pamięci będzie trwało 134 dni. UKŁAD ALARMOWY Układ alarmowy wyróżnia dwa poziomy graniczne, w każdym z 16 kanałów pomiarowych, których przekroczenie powoduje załączenie alarmu. Układ może być skonfigurowany w następujących trybach pracy ustawionych wspólnie dla całego przyrządu: G-D (góra-dół), G-G (góra - góra), D-D (dół-dół). Wartości liczbowe poziomów alarmowych są ustawiane indywidualnie dla każdego kanału. Z chwilą wystąpienia alarmu, na wyświetlaczu pojawia się zbiorcza tablica sygnalizacji alarmowej wskazująca numery kanałów, w których wystąpiło przekroczenie. Zadziałanie układu alarmowego następuje po dwukrotnym stwierdzeniu przekroczenia wartości granicznej w kolejnych cyklach pomiarowych przyrządu. Funkcja ta zabezpiecza przed ewentualnymi chwilowymi przekroczeniami.

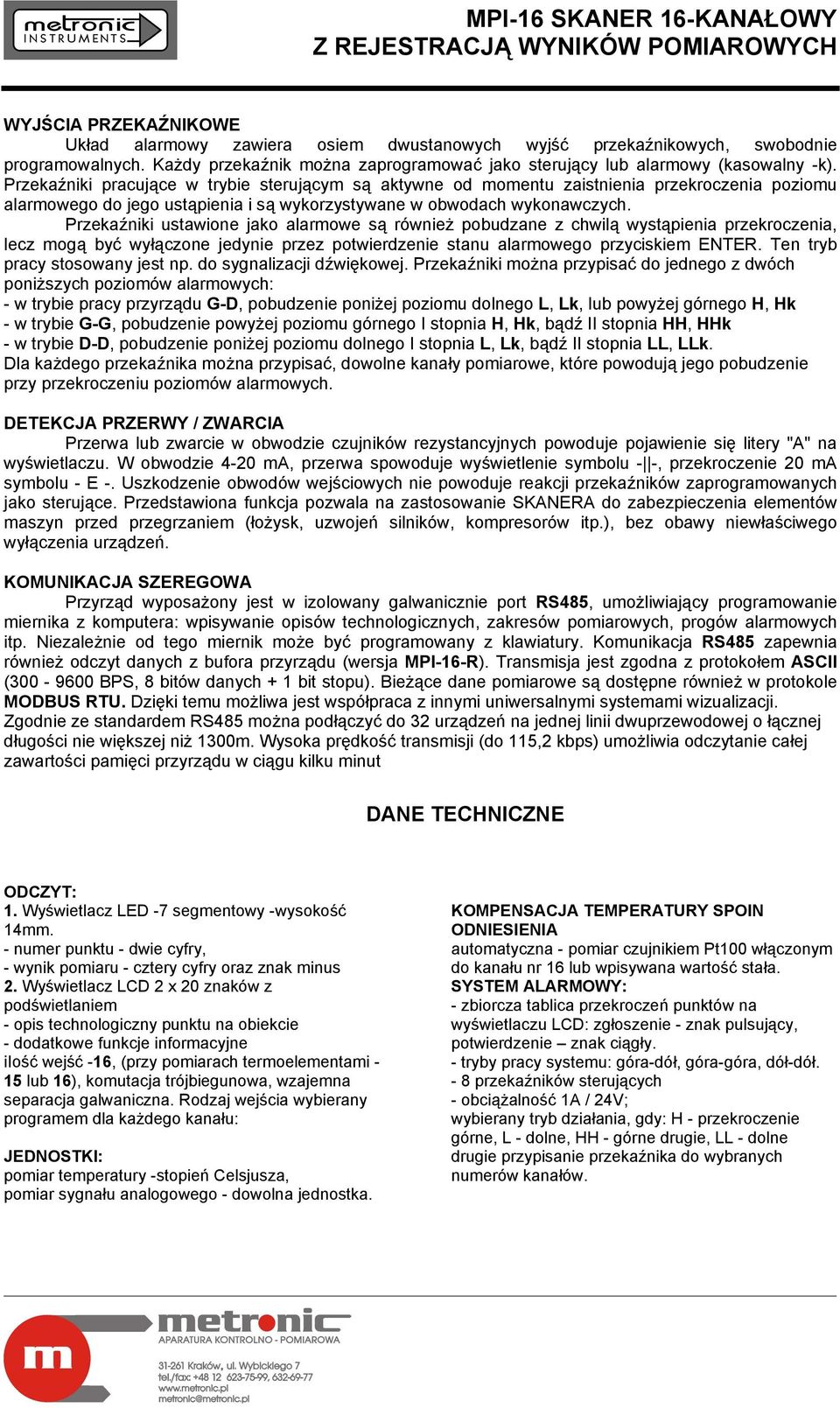

3 WYJŚCIA PRZEKAŹNIKOWE Układ alarmowy zawiera osiem dwustanowych wyjść przekaźnikowych, swobodnie programowalnych. Każdy przekaźnik można zaprogramować jako sterujący lub alarmowy (kasowalny -k). Przekaźniki pracujące w trybie sterującym są aktywne od momentu zaistnienia przekroczenia poziomu alarmowego do jego ustąpienia i są wykorzystywane w obwodach wykonawczych. Przekaźniki ustawione jako alarmowe są również pobudzane z chwilą wystąpienia przekroczenia, lecz mogą być wyłączone jedynie przez potwierdzenie stanu alarmowego przyciskiem ENTER. Ten tryb pracy stosowany jest np. do sygnalizacji dźwiękowej. Przekaźniki można przypisać do jednego z dwóch poniższych poziomów alarmowych: - w trybie pracy przyrządu G-D, pobudzenie poniżej poziomu dolnego L, Lk, lub powyżej górnego H, Hk - w trybie G-G, pobudzenie powyżej poziomu górnego I stopnia H, Hk, bądź II stopnia HH, HHk - w trybie D-D, pobudzenie poniżej poziomu dolnego I stopnia L, Lk, bądź II stopnia LL, LLk. Dla każdego przekaźnika można przypisać, dowolne kanały pomiarowe, które powodują jego pobudzenie przy przekroczeniu poziomów alarmowych. DETEKCJA PRZERWY / ZWARCIA Przerwa lub zwarcie w obwodzie czujników rezystancyjnych powoduje pojawienie się litery "A" na wyświetlaczu. W obwodzie 4-20 ma, przerwa spowoduje wyświetlenie symbolu - -, przekroczenie 20 ma symbolu - E -. Uszkodzenie obwodów wejściowych nie powoduje reakcji przekaźników zaprogramowanych jako sterujące. Przedstawiona funkcja pozwala na zastosowanie SKANERA do zabezpieczenia elementów maszyn przed przegrzaniem (łożysk, uzwojeń silników, kompresorów itp.), bez obawy niewłaściwego wyłączenia urządzeń. KOMUNIKACJA SZEREGOWA Przyrząd wyposażony jest w izolowany galwanicznie port RS485, umożliwiający programowanie miernika z komputera: wpisywanie opisów technologicznych, zakresów pomiarowych, progów alarmowych itp. Niezależnie od tego miernik może być programowany z klawiatury. Komunikacja RS485 zapewnia również odczyt danych z bufora przyrządu (wersja MPI-16-R). Transmisja jest zgodna z protokołem ASCII ( BPS, 8 bitów danych + 1 bit stopu). Bieżące dane pomiarowe są dostępne również w protokole MODBUS RTU. Dzięki temu możliwa jest współpraca z innymi uniwersalnymi systemami wizualizacji. Zgodnie ze standardem RS485 można podłączyć do 32 urządzeń na jednej linii dwuprzewodowej o łącznej długości nie większej niż 1300m. Wysoka prędkość transmisji (do 115,2 kbps) umożliwia odczytanie całej zawartości pamięci przyrządu w ciągu kilku minut SKANER 16-KANAŁOWY Z REJE DANE TECHNICZNE ODCZYT: 1. Wyświetlacz LED -7 segmentowy -wysokość 14mm. - numer punktu - dwie cyfry, - wynik pomiaru - cztery cyfry oraz znak minus 2. Wyświetlacz LCD 2 x 20 znaków z podświetlaniem - opis technologiczny punktu na obiekcie - dodatkowe funkcje informacyjne iiość wejść -16, (przy pomiarach termoelementami - 15 lub 16), komutacja trójbiegunowa, wzajemna separacja galwaniczna. Rodzaj wejścia wybierany programem dla każdego kanału: JEDNOSTKI: pomiar temperatury -stopień Celsjusza, pomiar sygnału analogowego - dowolna jednostka. KOMPENSACJA TEMPERATURY SPOIN ODNIESIENIA automatyczna - pomiar czujnikiem Pt100 włączonym do kanału nr 16 lub wpisywana wartość stała. SYSTEM ALARMOWY: - zbiorcza tablica przekroczeń punktów na wyświetlaczu LCD: zgłoszenie - znak pulsujący, potwierdzenie znak ciągły. - tryby pracy systemu: góra-dół, góra-góra, dół-dół. - 8 przekaźników sterujących - obciążalność 1A / 24V; wybierany tryb działania, gdy: H - przekroczenie górne, L - dolne, HH - górne drugie, LL - dolne drugie przypisanie przekaźnika do wybranych numerów kanałów.

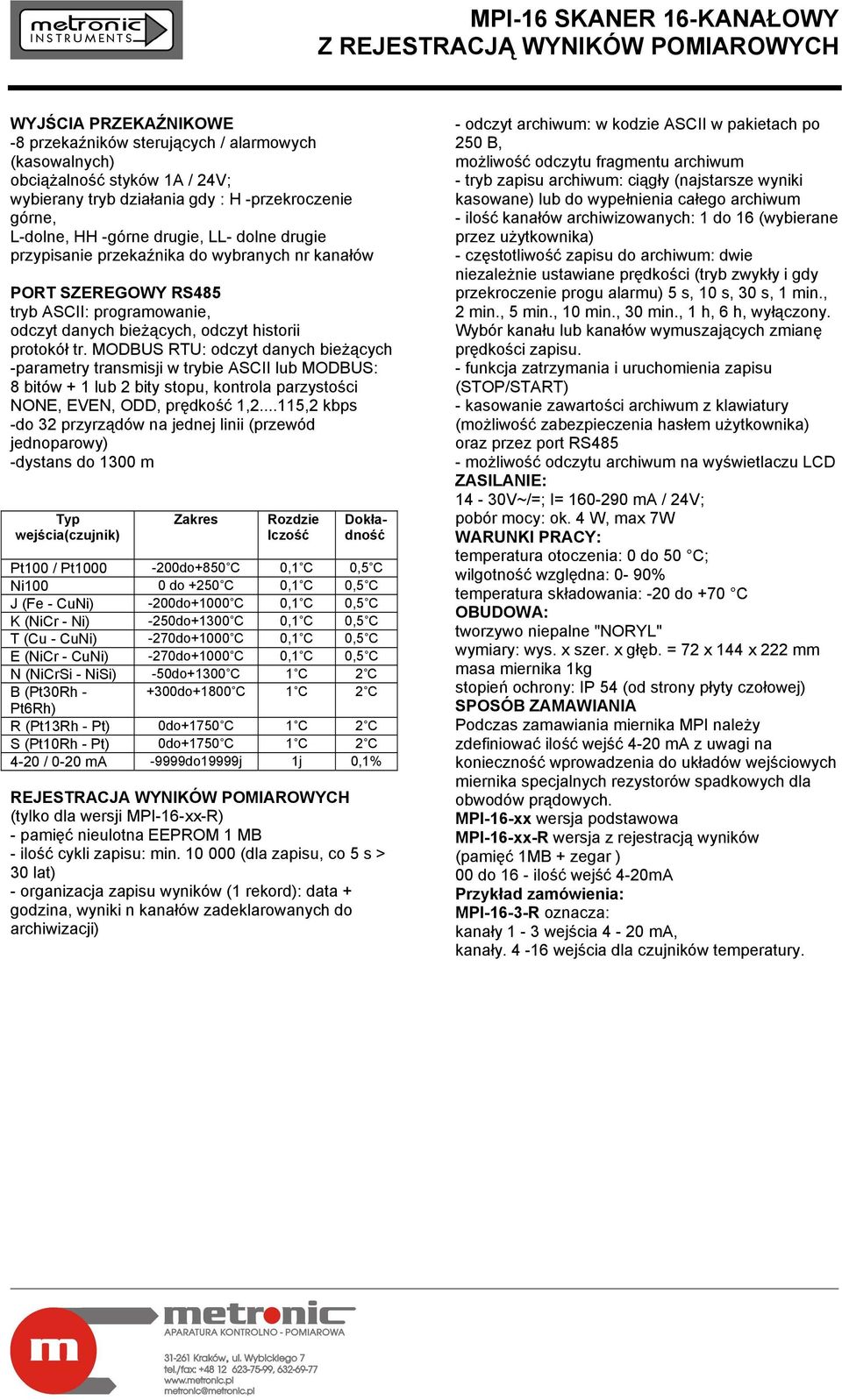

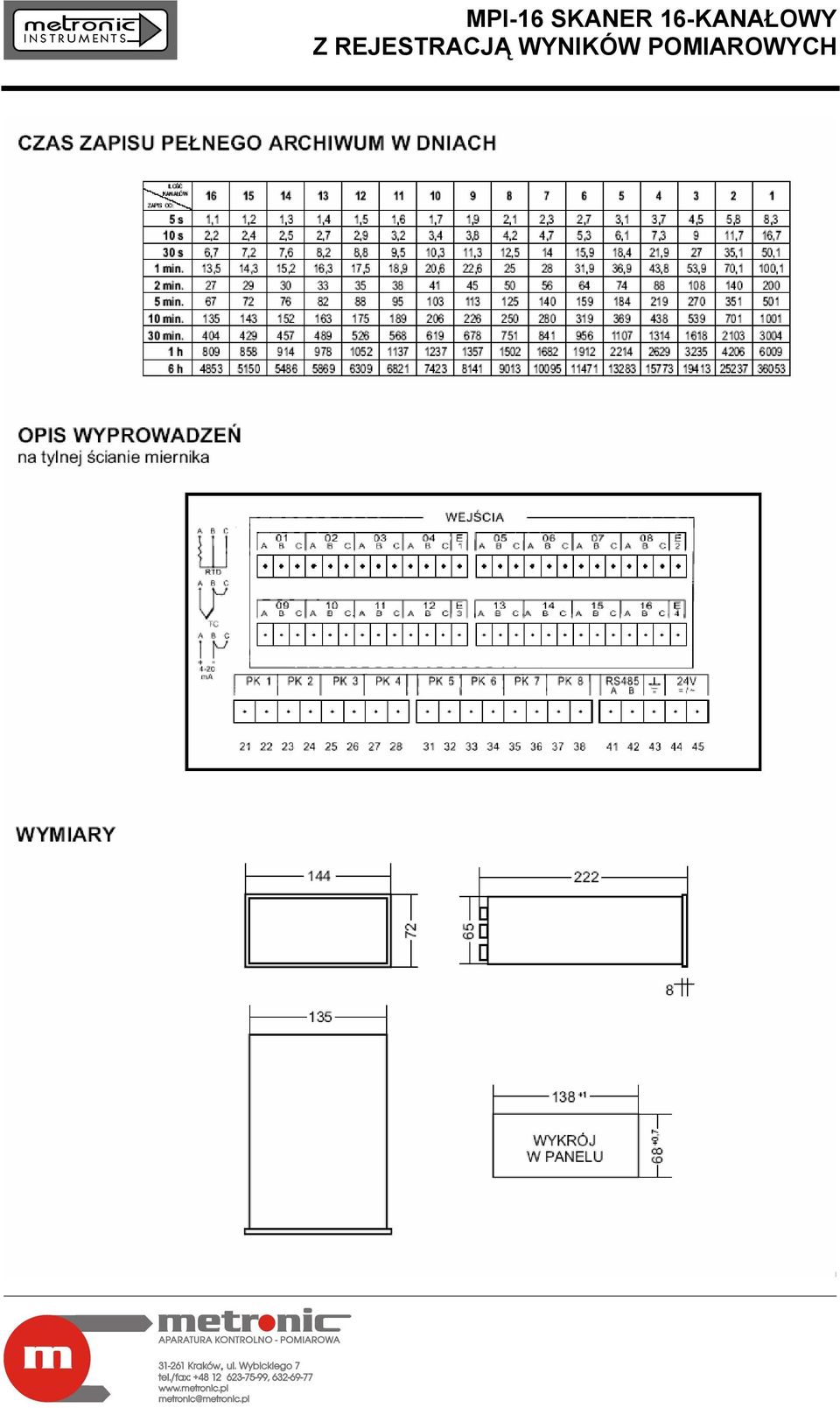

4 WYJŚCIA PRZEKAŹNIKOWE -8 przekaźników sterujących / alarmowych (kasowalnych) obciążalność styków 1A / 24V; wybierany tryb działania gdy : H -przekroczenie górne, L-dolne, HH -górne drugie, LL- dolne drugie przypisanie przekaźnika do wybranych nr kanałów PORT SZEREGOWY RS485 tryb ASCII: programowanie, odczyt danych bieżących, odczyt historii protokół tr. MODBUS RTU: odczyt danych bieżących -parametry transmisji w trybie ASCII lub MODBUS: 8 bitów + 1 lub 2 bity stopu, kontrola parzystości NONE, EVEN, ODD, prędkość 1, ,2 kbps -do 32 przyrządów na jednej linii (przewód jednoparowy) -dystans do 1300 m Typ wejścia(czujnik) Zakres Rozdzie lczość Dokładność Pt100 / Pt do+850 C 0,1 C 0,5 C Ni100 0 do +250 C 0,1 C 0,5 C J (Fe - CuNi) -200do+1000 C 0,1 C 0,5 C K (NiCr - Ni) -250do+1300 C 0,1 C 0,5 C T (Cu - CuNi) -270do+1000 C 0,1 C 0,5 C E (NiCr - CuNi) -270do+1000 C 0,1 C 0,5 C N (NiCrSi - NiSi) -50do+1300 C 1 C 2 C B (Pt30Rh do+1800 C 1 C 2 C Pt6Rh) R (Pt13Rh - Pt) 0do+1750 C 1 C 2 C S (Pt10Rh - Pt) 0do+1750 C 1 C 2 C 4-20 / 0-20 ma -9999do19999j 1j 0,1% REJESTRACJA WYNIKÓW POMIAROWYCH (tylko dla wersji MPI-16-xx-R) - pamięć nieulotna EEPROM 1 MB - ilość cykli zapisu: min (dla zapisu, co 5 s > 30 lat) - organizacja zapisu wyników (1 rekord): data + godzina, wyniki n kanałów zadeklarowanych do archiwizacji) - odczyt archiwum: w kodzie ASCII w pakietach po 250 B, możliwość odczytu fragmentu archiwum - tryb zapisu archiwum: ciągły (najstarsze wyniki kasowane) lub do wypełnienia całego archiwum - ilość kanałów archiwizowanych: 1 do 16 (wybierane przez użytkownika) - częstotliwość zapisu do archiwum: dwie niezależnie ustawiane prędkości (tryb zwykły i gdy przekroczenie progu alarmu) 5 s, 10 s, 30 s, 1 min., 2 min., 5 min., 10 min., 30 min., 1 h, 6 h, wyłączony. Wybór kanału lub kanałów wymuszających zmianę prędkości zapisu. - funkcja zatrzymania i uruchomienia zapisu (STOP/START) - kasowanie zawartości archiwum z klawiatury (możliwość zabezpieczenia hasłem użytkownika) oraz przez port RS485 - możliwość odczytu archiwum na wyświetlaczu LCD ZASILANIE: 14-30V~/=; I= ma / 24V; pobór mocy: ok. 4 W, max 7W WARUNKI PRACY: temperatura otoczenia: 0 do 50 C; wilgotność względna: 0-90% temperatura składowania: -20 do +70 C OBUDOWA: tworzywo niepalne "NORYL" wymiary: wys. x szer. x głęb. = 72 x 144 x 222 mm masa miernika 1kg stopień ochrony: IP 54 (od strony płyty czołowej) SPOSÓB ZAMAWIANIA Podczas zamawiania miernika MPI należy zdefiniować ilość wejść 4-20 ma z uwagi na konieczność wprowadzenia do układów wejściowych miernika specjalnych rezystorów spadkowych dla obwodów prądowych. MPI-16-xx wersja podstawowa MPI-16-xx-R wersja z rejestracją wyników (pamięć 1MB + zegar ) 00 do 16 - ilość wejść 4-20mA Przykład zamówienia: MPI-16-3-R oznacza: kanały 1-3 wejścia 4-20 ma, kanały wejścia dla czujników temperatury.
