Nowość! VITODENS 333-F. Gazowy kocioł kondensacyjny ze zintegrowanym podgrzewaczem c.w.u. 3,8 do 26,0 kw. Vitodens 333-F

Transkrypt

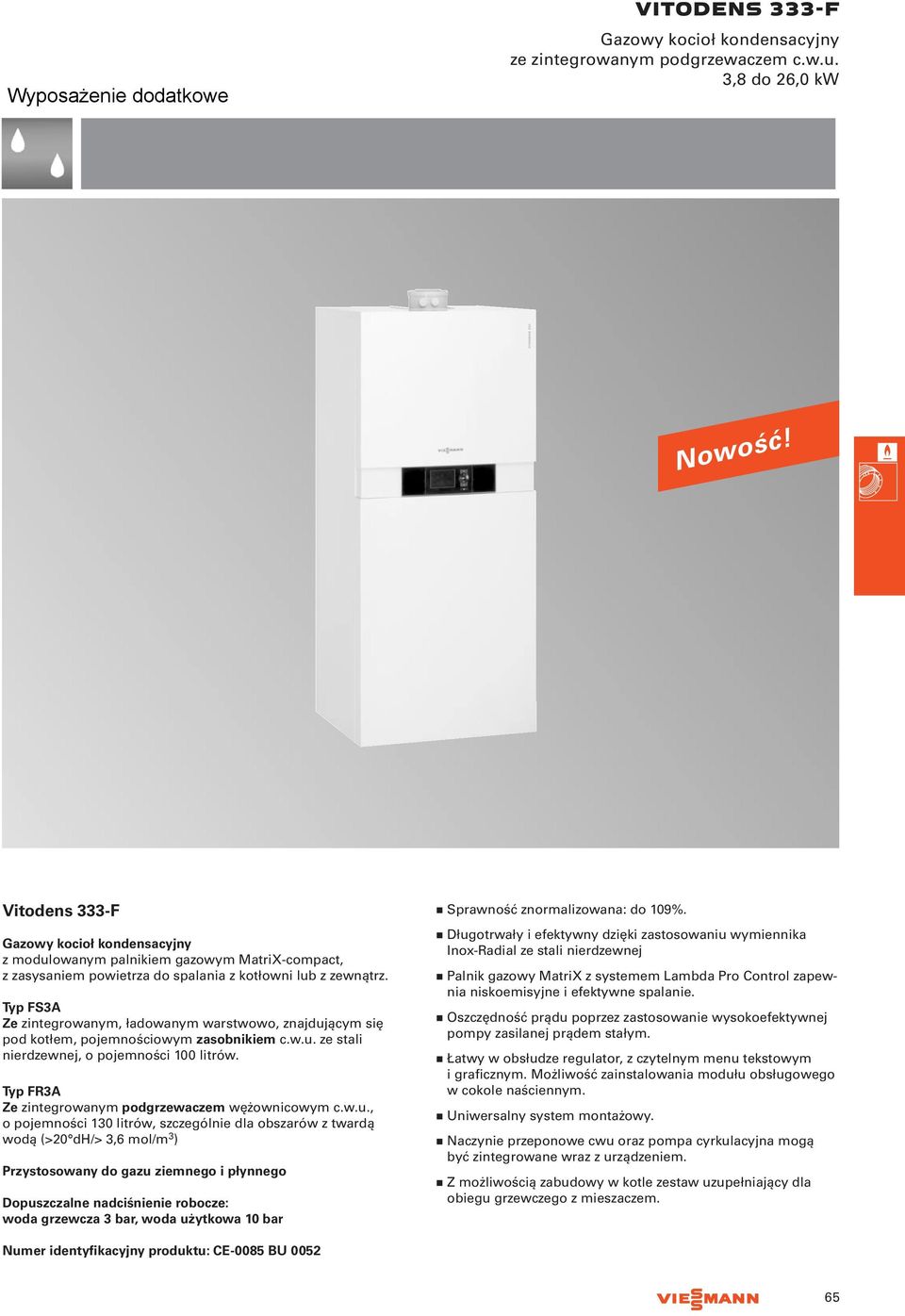

1 Gazowy kocioł kondensacyjny ze zintegrowanym podgrzewaczem c.w.u. 3,8 do 26,0 kw Nowość! Vitodens 333-F Gazowy kocioł kondensacyjny z modulowanym palnikiem gazowym MatriX-compact, z zasysaniem powietrza do spalania z kotłowni lub z zewnątrz. Typ FS3A Ze zintegrowanym, ładowanym warstwowo, znajdującym się pod kotłem, pojemnościowym zasobnikiem c.w.u. ze stali nierdzewnej, o pojemności 100 litrów. Typ FR3A Ze zintegrowanym podgrzewaczem wężownicowym c.w.u., o pojemności 130 litrów, szczególnie dla obszarów z twardą wodą (>20 dh/> 3,6 mol/m 3 ) Przystosowany do gazu ziemnego i płynnego Dopuszczalne nadciśnienie robocze: woda grzewcza 3 bar, woda użytkowa 10 bar Numer identyfikacyjny produktu: CE-0085 BU 0052 Sprawność znormalizowana: do 107%. 109%. Długotrwały i efektywny dzięki zastosowaniu wymiennika Ino-Radial ze stali nierdzewnej Palnik gazowy MatriX z systemem Lambda Pro Control zapewnia niskoemisyjne i efektywne spalanie. Oszczędność prądu poprzez zastosowanie wysokoefektywnej pompy zasilanej prądem stałym. Łatwy w obsłudze regulator, z czytelnym menu tekstowym i graficznym. Możliwość zainstalowania modułu obsługowego w cokole naściennym. Uniwersalny system montażowy. Naczynie przeponowe cwu oraz pompa cyrkulacyjna mogą być zintegrowane wraz z urządzeniem. Z możliwością zabudowy w kotle zestaw uzupełniający dla obiegu grzewczego z mieszaczem. 65

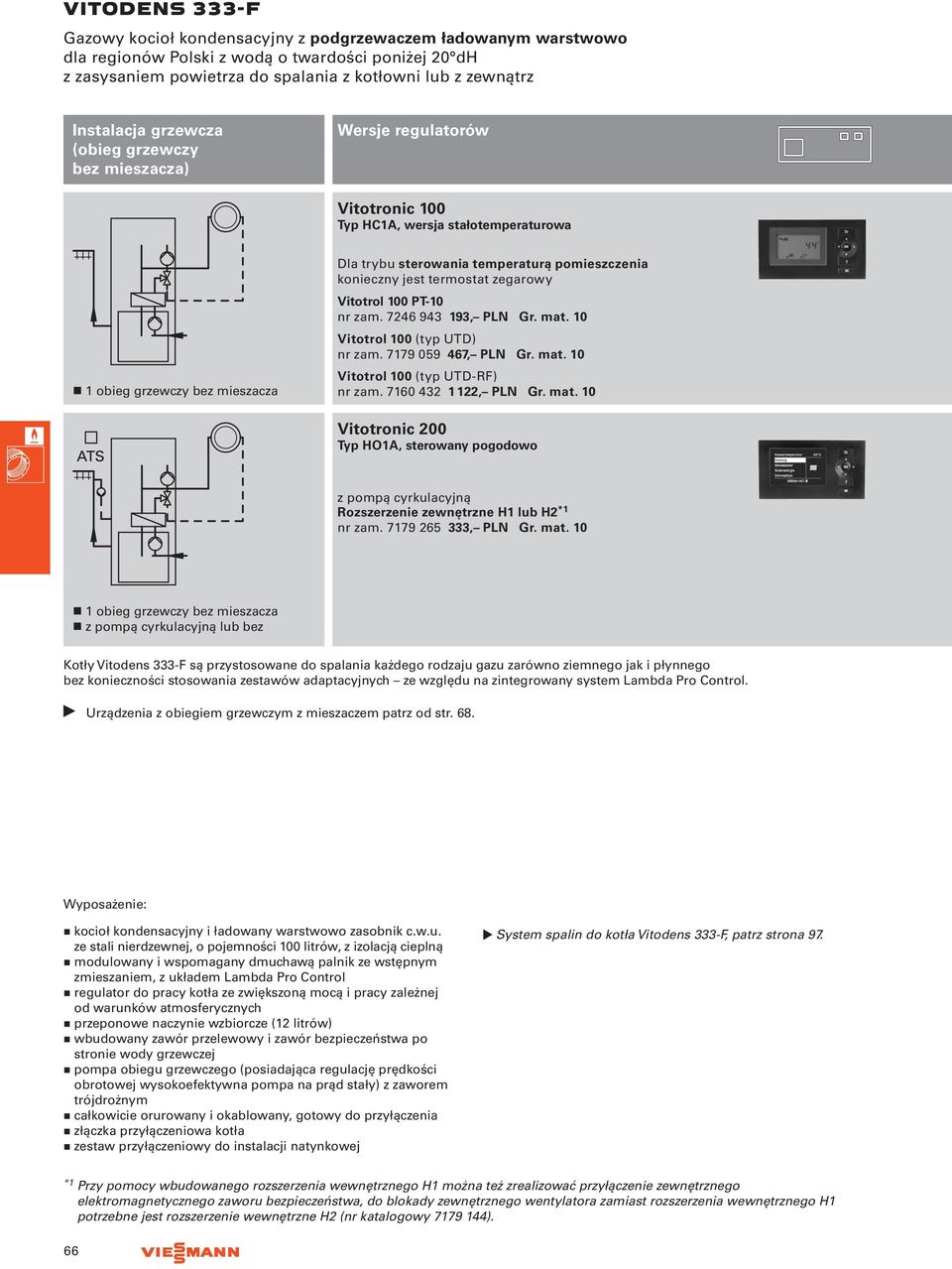

2 Gazowy kocioł kondensacyjny z podgrzewaczem ładowanym warstwowo dla regionów Polski z wodą o twardości poniżej 20 dh z zasysaniem powietrza do spalania z kotłowni lub z zewnątrz Instalacja grzewcza (obieg grzewczy bez mieszacza) Wersje regulatorów Vitotronic 100 Typ HC1A, wersja stałotemperaturowa Dla trybu sterowania temperaturą pomieszczenia konieczny jest termostat zegarowy Vitotrol 100 PT , Vitotrol 100 (typ UTD) , Vitotrol 100 (typ UTD-RF) , z pompą cyrkulacyjną Rozszerzenie zewnętrzne H1 lub H2 * , Kotły Vitodens 333-F są przystosowane do spalania każdego rodzaju gazu zarówno ziemnego jak i płynnego bez konieczności stosowania zestawów adaptacyjnych ze względu na zintegrowany system Lambda Pro Control. Urządzenia z obiegiem grzewczym z mieszaczem patrz od str. 68. Wyposażenie: kocioł kondensacyjny i ładowany warstwowo zasobnik c.w.u. ze stali nierdzewnej, o pojemności 100 litrów, z izolacją cieplną modulowany i wspomagany dmuchawą palnik ze wstępnym zmieszaniem, z układem Lambda Pro Control regulator do pracy kotła ze zwiększoną mocą i pracy zależnej od warunków atmosferycznych przeponowe naczynie wzbiorcze (12 litrów) wbudowany zawór przelewowy i zawór bezpieczeństwa po stronie wody grzewczej pompa obiegu grzewczego (posiadająca regulację prędkości obrotowej wysokoefektywna pompa na prąd stały) z zaworem trójdrożnym całkowicie orurowany i okablowany, gotowy do przyłączenia złączka przyłączeniowa kotła zestaw przyłączeniowy do instalacji natynkowej System spalin do kotła Vitodens 333-F, patrz strona 97. *1 Przy pomocy wbudowanego rozszerzenia wewnętrznego H1 można też zrealizować przyłączenie zewnętrznego elektromagnetycznego zaworu bezpieczeństwa, do blokady zewnętrznego wentylatora zamiast rozszerzenia wewnętrznego H1 potrzebne jest rozszerzenie wewnętrzne H2 (nr katalogowy ). 66

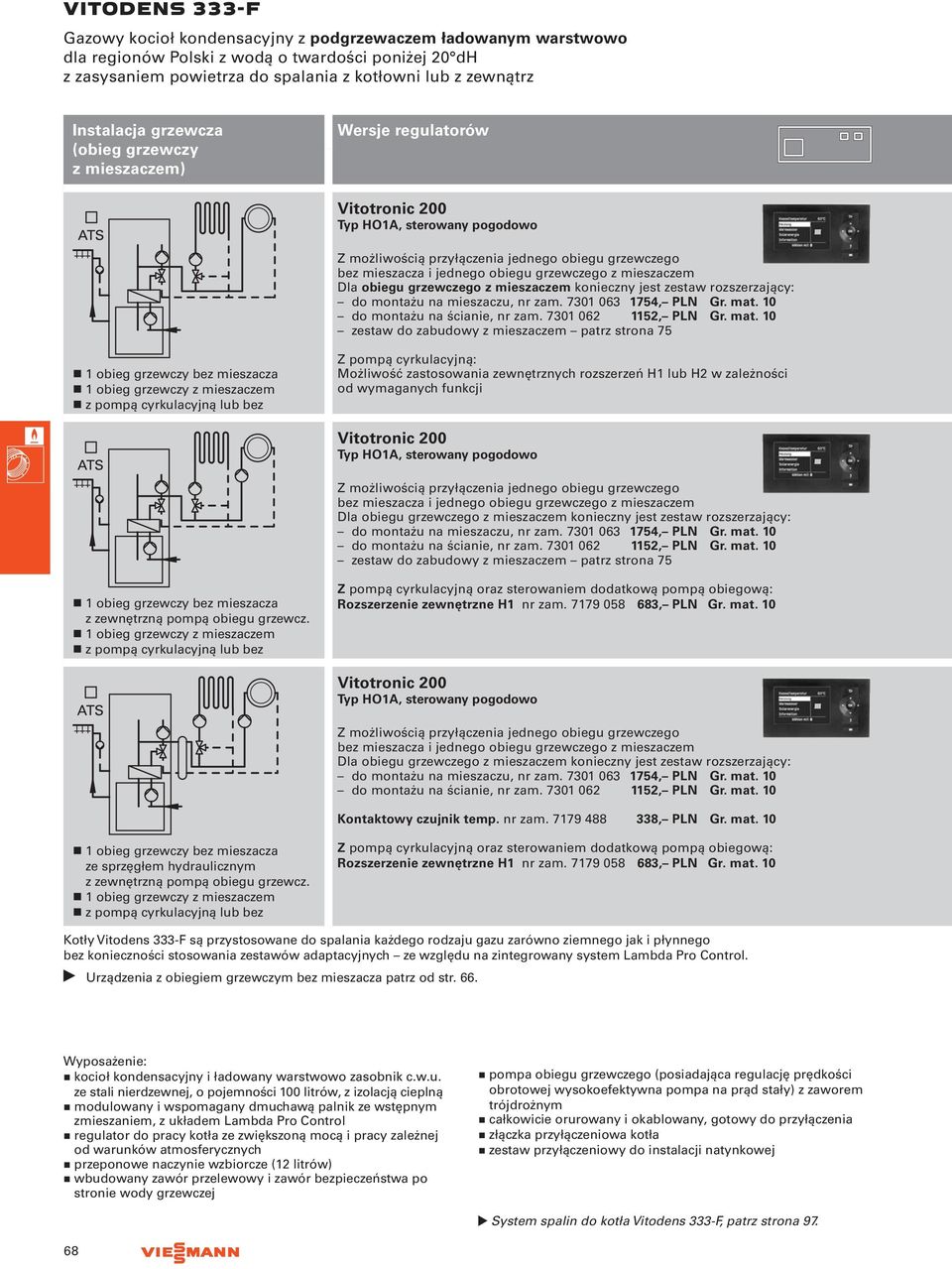

3 Gazowy kocioł kondensacyjny z podgrzewaczem ładowanym warstwowo dla regionów Polski z wodą o twardości poniżej 20 dh z zasysaniem powietrza do spalania z kotłowni lub z zewnątrz Instalacja grzewcza (obieg grzewczy z mieszaczem) Wersje regulatorów Z możliwością przyłączenia jednego obiegu grzewczego bez mieszacza i jednego obiegu grzewczego z mieszaczem Dla obiegu grzewczego z mieszaczem konieczny jest zestaw rozszerzający: do montażu na mieszaczu, , do montażu na ścianie, , zestaw do zabudowy z mieszaczem patrz strona 75 1 obieg grzewczy z mieszaczem Z pompą cyrkulacyjną: Możliwość zastosowania zewnętrznych rozszerzeń H1 lub H2 w zależności od wymaganych funkcji Z możliwością przyłączenia jednego obiegu grzewczego bez mieszacza i jednego obiegu grzewczego z mieszaczem Dla obiegu grzewczego z mieszaczem konieczny jest zestaw rozszerzający: do montażu na mieszaczu, , do montażu na ścianie, , zestaw do zabudowy z mieszaczem patrz strona 75 z zewnętrzną pompą obiegu grzewcz. 1 obieg grzewczy z mieszaczem Z pompą cyrkulacyjną oraz sterowaniem dodatkową pompą obiegową: Rozszerzenie zewnętrzne H , Z możliwością przyłączenia jednego obiegu grzewczego bez mieszacza i jednego obiegu grzewczego z mieszaczem Dla obiegu grzewczego z mieszaczem konieczny jest zestaw rozszerzający: do montażu na mieszaczu, , do montażu na ścianie, , Kontaktowy czujnik temp , ze sprzęgłem hydraulicznym z zewnętrzną pompą obiegu grzewcz. 1 obieg grzewczy z mieszaczem Z pompą cyrkulacyjną oraz sterowaniem dodatkową pompą obiegową: Rozszerzenie zewnętrzne H , Kotły Vitodens 333-F są przystosowane do spalania każdego rodzaju gazu zarówno ziemnego jak i płynnego bez konieczności stosowania zestawów adaptacyjnych ze względu na zintegrowany system Lambda Pro Control. Urządzenia z obiegiem grzewczym bez mieszacza patrz od str. 66. Wyposażenie: kocioł kondensacyjny i ładowany warstwowo zasobnik c.w.u. ze stali nierdzewnej, o pojemności 100 litrów, z izolacją cieplną modulowany i wspomagany dmuchawą palnik ze wstępnym zmieszaniem, z układem Lambda Pro Control regulator do pracy kotła ze zwiększoną mocą i pracy zależnej od warunków atmosferycznych przeponowe naczynie wzbiorcze (12 litrów) wbudowany zawór przelewowy i zawór bezpieczeństwa po stronie wody grzewczej pompa obiegu grzewczego (posiadająca regulację prędkości obrotowej wysokoefektywna pompa na prąd stały) z zaworem trójdrożnym całkowicie orurowany i okablowany, gotowy do przyłączenia złączka przyłączeniowa kotła zestaw przyłączeniowy do instalacji natynkowej System spalin do kotła Vitodens 333-F, patrz strona

4 Gazowy kocioł kondensacyjny z podgrzewaczem ładowanym przez wężownicę dla regionów Polski z wodą o twardości powyżej 20 dh z zasysaniem powietrza do spalania z kotłowni lub z zewnątrz Instalacja grzewcza (obieg grzewczy bez mieszacza) Wersje regulatorów Vitotronic 100 Typ HC1A, wersja stałotemperaturowa Dla trybu sterowania temperaturą pomieszczenia konieczny jest termostat zegarowy Vitotrol 100 PT , Vitotrol 100 (typ UTD) , Vitotrol 100 (typ UTD-RF) , Kotły Vitodens 333-F są przystosowane do spalania każdego rodzaju gazu zarówno ziemnego jak i płynnego bez konieczności stosowania zestawów adaptacyjnych ze względu na zintegrowany system Lambda Pro Control. Urządzenia z obiegiem grzewczym z mieszaczem patrz od str. 72. Wyposażenie: kocioł kondensacyjny z podgrzewaczem wężownicowym o pojemności 130 litrów z izolacją cieplną modulowany i wspomagany dmuchawą palnik ze wstępnym zmieszaniem, z układem Lambda Pro Control regulator do pracy kotła ze zwiększoną mocą i pracy zależnej od warunków atmosferycznych przeponowe naczynie wzbiorcze (12 litrów) wbudowany zawór przelewowy i zawór bezpieczeństwa po stronie wody grzewczej pompa obiegu grzewczego (posiadająca regulację prędkości obrotowej wysokoefektywna pompa na prąd stały) z zaworem trójdrożnym całkowicie orurowany i okablowany, gotowy do przyłączenia złączka przyłączeniowa kotła zestaw przyłączeniowy do instalacji natynkowej System spalin do kotła Vitodens 333-F, patrz strona

5 Gazowy kocioł kondensacyjny z podgrzewaczem ładowanym przez wężownicę dla regionów Polski z wodą o twardości powyżej 20 dh z zasysaniem powietrza do spalania z kotłowni lub z zewnątrz Instalacja grzewcza (obieg grzewczy z mieszaczem) Wersje regulatorów Z możliwością przyłączenia jednego obiegu grzewczego bez mieszacza i jednego obiegu grzewczego z mieszaczem Dla obiegu grzewczego z mieszaczem konieczny jest zestaw rozszerzający: do montażu na mieszaczu, , do montażu na ścianie, , zestaw do zabudowy z mieszaczem patrz strona 75 1 obieg grzewczy z mieszaczem Z pompą cyrkulacyjną: Możliwość zastosowania zewnętrznych rozszerzeń H1 lub H2 w zależności od wymaganych funkcji Z możliwością przyłączenia jednego obiegu grzewczego bez mieszacza i jednego obiegu grzewczego z mieszaczem Dla obiegu grzewczego z mieszaczem konieczny jest zestaw rozszerzający: do montażu na mieszaczu, , do montażu na ścianie, , zestaw do zabudowy z mieszaczem patrz strona 75 z zewnętrzną pompą obiegu grzewcz. 1 obieg grzewczy z mieszaczem Z pompą cyrkulacyjną oraz sterowaniem dodatkową pompą obiegową: Rozszerzenie zewnętrzne H , ze sprzęgłem hydraulicznym z zewnętrzną pompą obiegu grzewcz. 1 obieg grzewczy z mieszaczem Z możliwością przyłączenia jednego obiegu grzewczego bez mieszacza i jednego obiegu grzewczego z mieszaczem Dla obiegu grzewczego z mieszaczem konieczny jest zestaw rozszerzający: do montażu na mieszaczu, , do montażu na ścianie, , Kontaktowy czujnik temp , Z pompą cyrkulacyjną oraz sterowaniem dodatkową pompą obiegową: Rozszerzenie zewnętrzne H , Kotły Vitodens 333-F są przystosowane do spalania każdego rodzaju gazu zarówno ziemnego jak i płynnego bez konieczności stosowania zestawów adaptacyjnych ze względu na zintegrowany system Lambda Pro Control. Urządzenia z obiegiem grzewczym bez mieszacza patrz od str. 70. Wyposażenie: kocioł kondensacyjny z podgrzewaczem wężownicowym o pojemności 130 litrów z izolacją cieplną modulowany i wspomagany dmuchawą palnik ze wstępnym zmieszaniem, z układem Lambda Pro Control regulator do pracy kotła ze zwiększoną mocą i pracy zależnej od warunków atmosferycznych przeponowe naczynie wzbiorcze (12 litrów) wbudowany zawór przelewowy i zawór bezpieczeństwa po stronie wody grzewczej pompa obiegu grzewczego (posiadająca regulację prędkości obrotowej wysokoefektywna pompa na prąd stały) z zaworem trójdrożnym całkowicie orurowany i okablowany, gotowy do przyłączenia złączka przyłączeniowa kotła zestaw przyłączeniowy do instalacji natynkowej System spalin do kotła Vitodens 333-F, patrz strona

6 Osprzęt hydrauliczny (instalacja natynkowa) Zestaw przyłączeniowy do instalacji natynkowej w kierunku do góry armatury odcinającej zasilania i powrotu wody grzewczej (R ¾") oraz zaworu napełniającego 2 złączek do c.w.u. (R ½") zaworu gazowego z termicznym, odcinającym zaworem bezpieczeństwa (R ½") w zakresie dostawy kotła Zestaw przyłączeniowy z konsolą montażu wstępnego do instalacji natynkowej w kierunku do góry konsoli przyłączeniowej armatury odcinającej zasilania i powrotu wody grzewczej (R ¾") oraz zaworu napełniającego 2 złączek do c.w.u. (R ½") zaworu gazowego z termicznym, odcinającym zaworem bezpieczeństwa (R ½") , Zestaw przyłączeniowy do instalacji natynkowej w kierunku na lewo lub na prawo armatury odcinającej zasilania i powrotu wody grzewczej (R ¾") oraz zaworu napełniającego 2 złączek do c.w.u. (R ½") zaworu gazowego z termicznym, odcinającym zaworem bezpieczeństwa (R ½") , Zestaw przyłączeniowy z konsolą montażu wstępnego do instalacji natynkowej w kierunku na lewo lub na prawo konsoli przyłączeniowej armatury odcinającej zasilania i powrotu wody grzewczej (R ¾") oraz zaworu napełniającego 2 złączek do c.w.u. (R ½") zaworu gazowego z termicznym, odcinającym zaworem bezpieczeństwa (R ½") , Zestaw przyłączeniowy z konsolą montażu wstępnego do instalacji natynkowej w kierunku do dołu (wymagany odstęp od ściany 70 mm) konsoli przyłączeniowej armatury odcinającej zasilania i powrotu wody grzewczej (R ¾") oraz zaworu napełniającego i odpowietrzacza 2 złączek do c.w.u. (R ½") zaworu gazowego kątowego z termicznym, odcinającym zaworem bezpieczeństwa (R ½") , 74

7 Osprzęt hydrauliczny (instalacja podtynkowa) Zestaw przyłączeniowy do instalacji podtynkowej listwy montażowej armatury odcinającej zasilania i powrotu wody grzewczej (R ¾"), zaworu napełniającego i odpowietrzacza 2 złączek do c.w.u. (R ½") zaworu gazowego kątowego z termicznym, odcinającym zaworem bezpieczeństwa (R ½") , Osprzęt hydrauliczny (zestaw montażowy do rozdziału ciepła) Zestaw do zabudowy (do stosowania tylko w połączeniu z *1 ) Kompletny zestaw do rozdziału ciepła poprzez obieg grzewczy z mieszaczem i obieg grzewczy bez mieszacza. płytowego wymiennika ciepła do systemowego oddzielenia obiegu grzewczego z mieszaczem 3-stopniowej pompy obiegowej do obiegu grzewczego z mieszaczem trójdrożnego mieszacza z silnikiem elektroniki mieszacza, mogącej komunikować się z poprzez szynę KM-BUS regulowanego obejścia (bypass) czujnika temperatury zasilania zestawu przyłączeniowego do instalacji natynkowej lub podtynkowej z rurami przyłączeniowymi, armaturą odcinającą zasilania i powrotu wody grzewczej (R ¾"), 2 złączkami do c.w.u. (R ½"), zaworu gazowego z termicznym, odcinającym zaworem bezpieczeństwa (R ½") przedłużeniem przyłącza kotła osłoną armatury do instalacji natynkowej Vitodens 333-F o mocy 13 i 19 kw Z , Vitodens 333-F o mocy 26 kw Z , do instalacji podtynkowej Vitodens 333-F o mocy 13 i 19 kw Z , Vitodens 333-F o mocy 26 kw Z , Zawór równoważący do automatycznego równoważenia obiegów grzewczych Temperaturowy czujnik bezpieczeństwa jako ograniczenie maksymalnej temperatury do ogrzewania podłogowego, czujnik kontaktowy z przewodem przyłączeniowym 1,5 m , , *1 Dla innych przypadków zastosowania należy zastosować zestaw rozszerzający do obiegu grzewczego z mieszaczem, patrz strona

8 Osprzęt hydrauliczny (zestaw montażowy do cyrkulacji c.w.u.) Zestaw przyłączeniowy pompy cyrkulacyjnej *1 do zabudowy w kotle Vitodens 333-F, wysokoefektywnej pompy prądu stałego zaworu regulacji przepływu grupy rurowej z izolacją cieplną , Do montażu zestawu cyrkulacji w kotle Vitodens 333-F należy zamówić rozszerzenie zewnętrzne H2, Zestaw przyłączeniowy naczynia przeponowego do c.w.u. do zabudowy w kotle Vitodens 333-F, do maks. ciśnienia roboczego w przewodach wody zimnej 3 bar, naczynia przeponowego do c.w.u. (o pojemności 4 litrów) , Pozostały osprzęt hydrauliczny Zestaw przyłączeniowy do zewnętrznego naczynia przeponowego wody grzewczej , Grupa bezpieczeństwa wg DIN 1988 DN 15 składająca się z: zaworu odcinającego zaworu zaporowo-zwrotnego i króćca kontrolnego króćca przyłączeniowego manometru membranowego zaworu bezpieczeństwa Grupa bezpieczeństwa do instalacji natynkowej (do wykonywanej przez budowę instalacji natynkowej) 10 bar , do instalacji podtynkowej (możliwe do połączenia z zestawem przyłączeniowym do instalacji podtynkowej) 10 bar , Osłona armatury Osłona armatury w połączeniu z zestawem przyłączeniowym do instalacji podtynkowej , *1 Przy Vitodens 333-F do podłączenia pompy cyrkulacyjnej konieczny jest zestaw rozszerzający patrz strona

9 Neutralizator/Pompa kondensatu Urządzenie neutralizujące z granulatem neutralizującym , Granulat neutralizacyjny (2 1,3 kg) , Pompa kondensatu TP1 (Laing) Przeznaczona do szybkiego i automatycznego usuwania kondensatu z urządzenia ze zintegrowaną pompą o zasilaniu 230 V/20 W, pojemność zbiornika 0,5 l, przewód giętki ciśnieniowy 6 m, zawór zwrotny, przewód alarmowy 2 m i wtyczka, maks. wysokość tłoczenia 45 kpa , Kolano przyłączeniowe (DN 40) do odpływu kondensatu (DN 20) , Inne Podest kotła z regulacją wysokości, do wysokości jastrychu od 10 do 18 cm do ustawiania kotła Vitodens 333-F na surowej posadzce , Anoda antykorozyjna nie wymagająca konserwacji na miejsce dostarczonej anody magnezowej , Uchwyt do przenoszenia kotła , / netto Zestaw narzędzi (do wszystkich kotłów Vitodens i Vitopend firmy Viessmann) do konserwacji i serwisu Walizka z wszystkimi narzędziami koniecznymi do konserwacji i serwisu (wkrętak, przedłużacz i wkładki) Adapter do pomiaru prądu jonizacji Do pomiaru prądu jonizacji miernikami , ,60 Gr. mat. netto Gr. mat. netto System płukania wymiennika płytowego , / netto Sprzęgło hydrauliczne i rozdzielacz Modular-Divicon patrz Vitodens 200-W w cenniku głównym. 77

10 regulatorów Warianty regulatorów Regulacja eksploatacji sterowanej temp. pomieszczenia i zdalne sterowania Vitotrol 100 PT-10 elektroniczny termostat pokojowy z beznapięciowym wyjściem sterującym z cyfrowym zegarem sterującym z programem dziennym i tygodniowym Vitotrol 100 (typ UTA) (termostat pomieszczenia) z wyjściem sterującym (wyjście dwupołożeniowe) z analogowym zegarem sterującym z programem dziennym Vitotrol 100 (typ UTD) elektroniczny termostat pokojowy z beznapięciowym wyjściem sterującym z cyfrowym zegarem sterującym oraz menu tekstowym z programem dziennym i tygodniowym Rozszerzenie zewnętrzne H4 Dla termostatu Vitotrol 100 (typ UTD) poprzez połączenie przewodem niskonapięciowym Vitotrol 100 (typ UTD-RF) elektroniczny termostat pokojowy ze zintegrowanym nadajnikiem i odbiornikiem radiowym z beznapięciowym wyjściem sterującym z cyfrowym zegarem sterującym oraz menu tekstowym z programem dziennym i tygodniowym zasilanie bateryjne 3V, odbiornik z przyłączem do sieci 230V , , , , , Vitotronic 100 sterowany temp. pomieszczenia sterowany pogodowo Vitotrol 200 (odbiornik KM-BUS) do nastawienia dla jednego obiegu grzewczego temperatury dziennej i programu roboczego z przyciskiem Party i ekonomicznym z czujnikiem do sterowania temperaturą pomieszczenia (tylko dla obiegu grzewczego z mieszaczem) Jeśli zdalne sterowanie Vitotrol 200 stosowane jest do sterowania temperaturą pomieszczenia, urządzenie należy umieścić w pomieszczeniu głównym (wiodącym). Vitotrol 300 (odbiornik KM-BUS) do nastawienia dla jednego obiegu grzewczego temperatury dziennej i nocnej, temperatury wody użytkowej, programu eksploatacyjnego i wakacyjnego oraz przycisku Party i ekonomicznego czasów łączeniowych dla jednego obiegu grzewczego, pojemnościowego podgrzewacza wody i pompy cyrkulacyjnej z podświetlanym wyświetlaczem i zgłoszeniami w formie tekstowej z czujnikiem do sterowania temperatura pomieszczenia (tylko dla obiegu grzewczego z mieszaczem) Jeśli zdalne sterowanie Vitotrol 300 stosowane jest do sterowania temperaturą pomieszczenia, urządzenie należy umieścić w pomieszczeniu głównym (wiodącym). Czujnik temperatury pomieszczenia (do zdalnego sterowania Vitotrol) jeżeli zdalne sterowanie Vitotrol nie może zostać umieszczone w miejscu przystosowanym do pomiaru temperatury pomieszczenia , , , 78

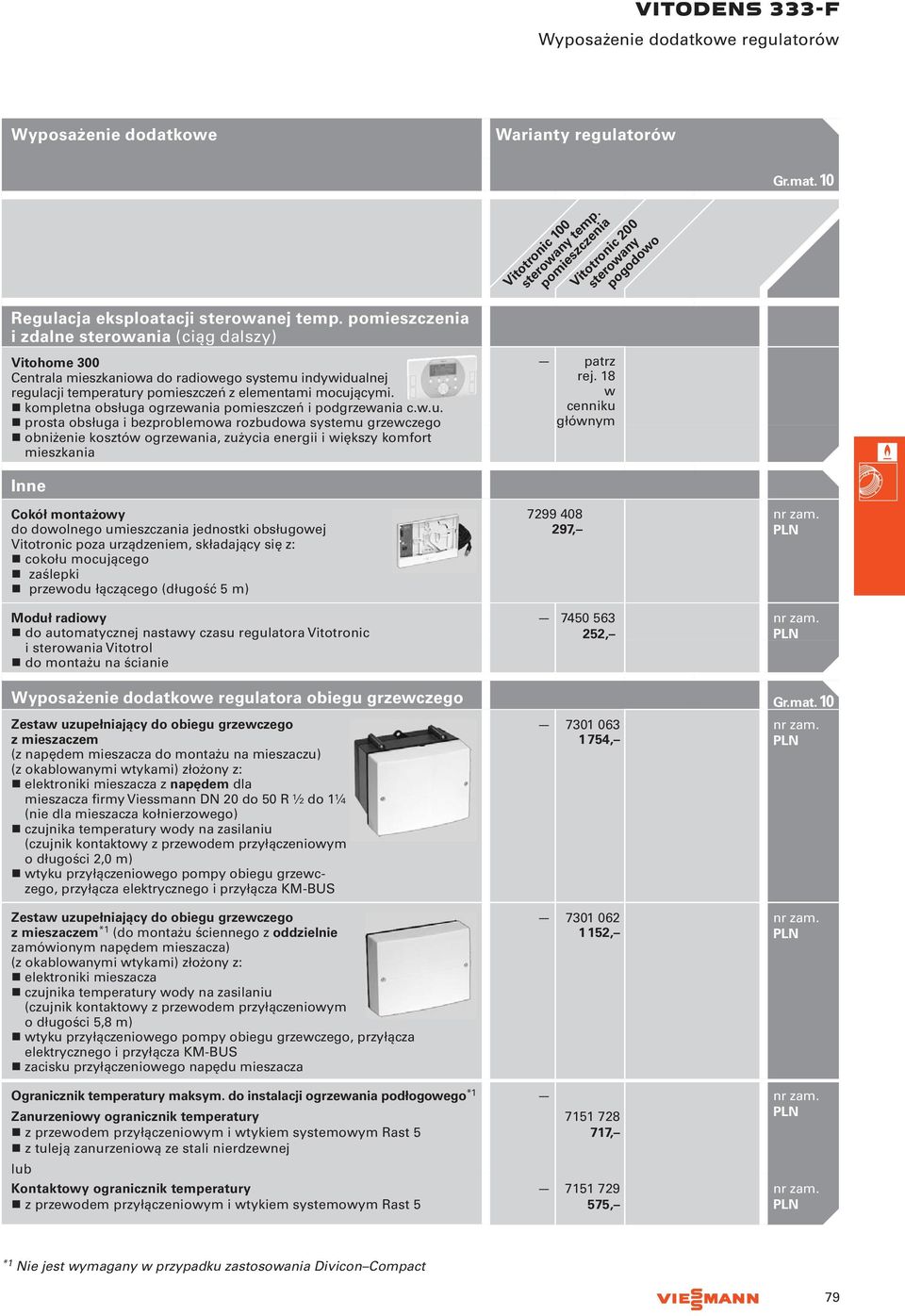

11 regulatorów Warianty regulatorów Regulacja eksploatacji sterowanej temp. pomieszczenia i zdalne sterowania (ciąg dalszy) Vitohome 300 Centrala mieszkaniowa do radiowego systemu indywidualnej regulacji temperatury pomieszczeń z elementami mocującymi. kompletna obsługa ogrzewania pomieszczeń i podgrzewania c.w.u. prosta obsługa i bezproblemowa rozbudowa systemu grzewczego obniżenie kosztów ogrzewania, zużycia energii i większy komfort mieszkania Inne Cokół montażowy do dowolnego umieszczania jednostki obsługowej Vitotronic poza urządzeniem, cokołu mocującego zaślepki przewodu łączącego (długość 5 m) Moduł radiowy do automatycznej nastawy czasu regulatora Vitotronic i sterowania Vitotrol do montażu na ścianie patrz rej. 18 w cenniku głównym , Vitotronic 100 sterowany temp. pomieszczenia sterowany pogodowo , regulatora obiegu grzewczego Zestaw uzupełniający do obiegu grzewczego z mieszaczem (z napędem mieszacza do montażu na mieszaczu) (z okablowanymi wtykami) złożony z: elektroniki mieszacza z napędem dla mieszacza firmy Viessmann DN 20 do 50 R ½ do 1¼ (nie dla mieszacza kołnierzowego) czujnika temperatury wody na zasilaniu (czujnik kontaktowy z przewodem przyłączeniowym o długości 2,0 m) wtyku przyłączeniowego pompy obiegu grzewczego, przyłącza elektrycznego i przyłącza KM-BUS Zestaw uzupełniający do obiegu grzewczego z mieszaczem *1 (do montażu ściennego z oddzielnie zamówionym napędem mieszacza) (z okablowanymi wtykami) złożony z: elektroniki mieszacza czujnika temperatury wody na zasilaniu (czujnik kontaktowy z przewodem przyłączeniowym o długości 5,8 m) wtyku przyłączeniowego pompy obiegu grzewczego, przyłącza elektrycznego i przyłącza KM-BUS zacisku przyłączeniowego napędu mieszacza Ogranicznik temperatury maksym. do instalacji ogrzewania podłogowego *1 Zanurzeniowy ogranicznik temperatury z przewodem przyłączeniowym i wtykiem systemowym Rast 5 z tuleją zanurzeniową ze stali nierdzewnej lub Kontaktowy ogranicznik temperatury z przewodem przyłączeniowym i wtykiem systemowym Rast , , , , *1 Nie jest wymagany w przypadku zastosowania Divicon Compact 79

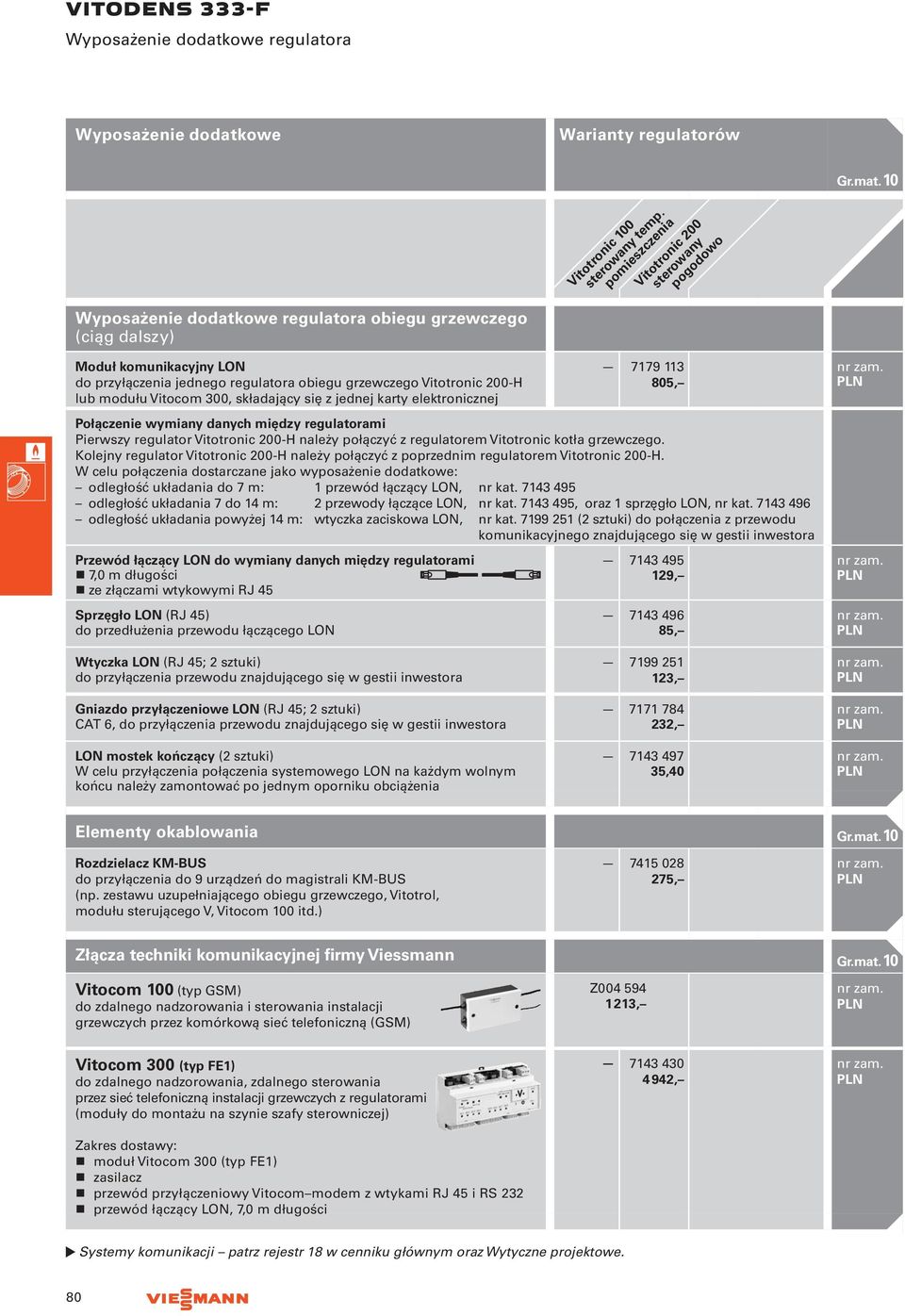

12 regulatora Warianty regulatorów regulatora obiegu grzewczego (ciąg dalszy) Moduł komunikacyjny LON do przyłączenia jednego regulatora obiegu grzewczego -H lub modułu Vitocom 300, składający się z jednej karty elektronicznej Vitotronic 100 sterowany temp. pomieszczenia sterowany pogodowo , Połączenie wymiany danych między regulatorami Pierwszy regulator -H należy połączyć z regulatorem Vitotronic kotła grzewczego. Kolejny regulator -H należy połączyć z poprzednim regulatorem -H. W celu połączenia dostarczane jako wyposażenie dodatkowe: odległość układania do 7 m: 1 przewód łączący LON, nr kat odległość układania 7 do 14 m: 2 przewody łączące LON, nr kat , oraz 1 sprzęgło LON, nr kat odległość układania powyżej 14 m: wtyczka zaciskowa LON, nr kat (2 sztuki) do połączenia z przewodu komunikacyjnego znajdującego się w gestii inwestora Przewód łączący LON do wymiany danych między regulatorami 7,0 m długości ze złączami wtykowymi RJ 45 Sprzęgło LON (RJ 45) do przedłużenia przewodu łączącego LON Wtyczka LON (RJ 45; 2 sztuki) do przyłączenia przewodu znajdującego się w gestii inwestora Gniazdo przyłączeniowe LON (RJ 45; 2 sztuki) CAT 6, do przyłączenia przewodu znajdującego się w gestii inwestora LON mostek kończący (2 sztuki) W celu przyłączenia połączenia systemowego LON na każdym wolnym końcu należy zamontować po jednym oporniku obciążenia , , , , ,40 Elementy okablowania Rozdzielacz KM-BUS do przyłączenia do 9 urządzeń do magistrali KM-BUS (np. zestawu uzupełniającego obiegu grzewczego, Vitotrol, modułu sterującego V, Vitocom 100 itd.) , Złącza techniki komunikacyjnej firmy Viessmann Vitocom 100 (typ GSM) do zdalnego nadzorowania i sterowania instalacji grzewczych przez komórkową sieć telefoniczną (GSM) Z , Vitocom 300 (typ FE1) do zdalnego nadzorowania, zdalnego sterowania przez sieć telefoniczną instalacji grzewczych z regulatorami (moduły do montażu na szynie szafy sterowniczej) Zakres dostawy: moduł Vitocom 300 (typ FE1) zasilacz przewód przyłączeniowy Vitocom modem z wtykami RJ 45 i RS 232 przewód łączący LON, 7,0 m długości , Systemy komunikacji patrz rejestr 18 w cenniku głównym oraz Wytyczne projektowe. 80

13 regulatora Warianty regulatorów regulatora obiegu grzewczego Vitotronic 100 sterowany temp. pomieszczenia sterowany pogodowo Poniższy osprzęt dodatkowy umożliwia rozszerzenie funkcji regulatora Vitotronic. Rozszerzenia wewnętrzne H1 czy H2 są wbudowane w regulator i realizują funkcje zabezpieczające oraz funkcje dodatkowe (patrz poniższy opis). przyłączenie zewnętrznego zaworu elektromagnetycznego *1 może być realizowane za pośrednictwem rozszerzenia H1. blokada zewnętrznych urządzeń wentylacji wywiewnej może być realizowane za pośrednictwem rozszerzenia wewnętznego H2. Do regulatora Vitotronic może być podłączone tylko jedno rozszerzenie. Jeżeli system grzewczy posiada zapotrzebowanie na dodatkowe funkcje należy zastosować rozszerzenia zew. H1 (do 7 funkcji) względnie H2 (do 4 funkcji) patrz opis. Istnieje możliwość łączenia po jednym zewnętrznym i jednym wewnętrznym rozszerzeniu. Rozszerzenie wewnętrzne H1 Karta elektroniczna do wbudowania w regulator. Rozszerzenie to umożliwia realizację następujących funkcji: przyłączenie zewnętrznego elektromagnetycznego zaworu bezpieczeństwa (gaz płynny) *1 oraz alternatywnie jednej z poniższych funkcji: przyłączenie pompy cyrkulacyjnej przyłączenie pompy obiegowej (wielostopniowej) dla przyłączonego bezpośrednio obiegu grzewczego przyłączenie zbiorczej sygnalizacji zakłóceń typ FS3A typ FR3A w zakresie dostawy Rozszerzenie wewnętrzne H2 Karta elektroniczna do wbudowania w regulator. Rozszerzenie to umożliwia realizację następujących funkcji: blokada zewnętrznych urządzeń wentylacji wywiewnej *2 oraz alternatywnie jednej z poniższych funkcji: przyłączenie pompy cyrkulacyjnej przyłączenie pompy obiegowej (wielostopniowej) dla przyłączonego bezpośrednio obiegu grzewczego przyłączenie zbiorczej sygnalizacji zakłóceń typ FS3A typ FR3A , Rozszerzenie zewnętrzne H1 Moduł rozszerzający w obudowie do montażu naściennego. Rozszerzenie to umożliwia realizację następujących funkcji (maksymalnie 8): przyłączenie pompy cyrkulacyjnej przyłączenie pompy obiegowej (wielostopniowej) dla przyłączonego bezpośrednio obiegu grzewczego przyłączenie zbiorczej sygnalizacji zakłóceń przyłączenie pompy obiegowej nagrzewania podgrzewacza c.w.u. sygnał żądania minimalnej temperatury wody kotłowej zewnętrzne przełączanie trybów pracy zewnętrzne blokowanie zadawanie wartości temperatury wody kotłowej poprzez wejście 0-10 V Rozszerzenie zewnętrzne H2 Moduł rozszerzający w obudowie do montażu naściennego. Rozszerzenie to umożliwia realizację następujących funkcji (maksymalnie 4): przyłączenie pompy cyrkulacyjnej sygnał żądania minimalnej temperatury wody kotłowej zewnętrzne przełączanie trybów pracy zewnętrzne blokowanie , , *1 Zgodnie z przepisami TRF, tom 2, obowiązującymi od 1 września 1997, przy instalowaniu kotła Vitodens 333-F poniżej poziomu terenu, elektromagnetyczny zawór bezpieczeństwa nie jest już wymagany. Praktyka wykazała jednak, że stosowanie zewnętrznego zaworu bezpieczeństwa znacznie podwyższa standard bezpieczeństwa. *2 Jeżeli ta funkcja jest realizowana nie jest możliwe przyłączenie zewnętrznego zaworu bezpieczeństwa. 81
