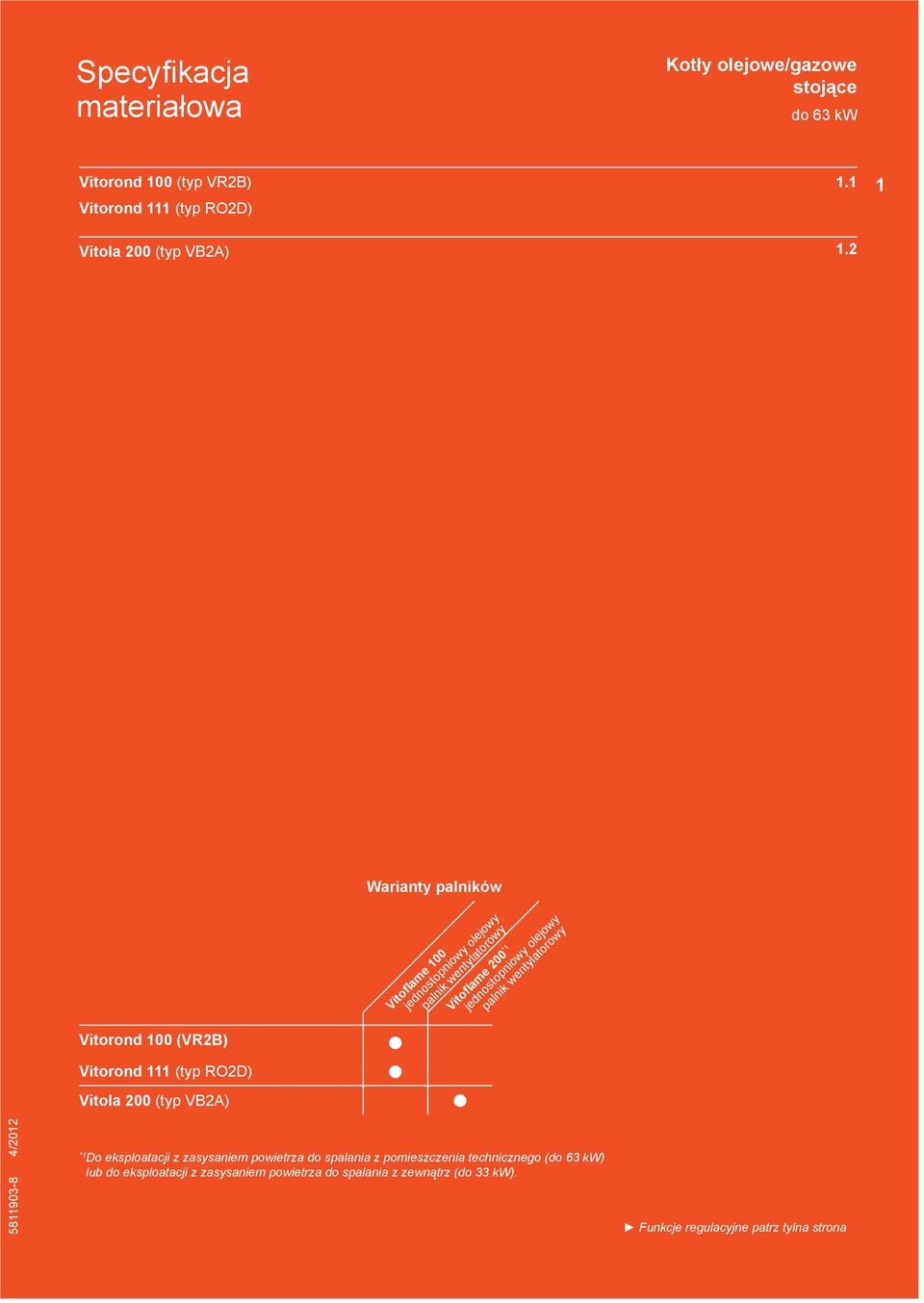

1 Kotły olejowe/gazowe stojące do 63 kw Vitorond 100 (typ VR2B) Vitorond 111 (typ RO2D) 1 Vitola 200 (typ VB2A) 1.2 Vitorond 100 (VR2B) Vitorond 111 (typ RO2D) Vitola 200 (typ VB2A) Warianty palników Vitoflame 100 jednostopniowy olejowy palnik wentylatorowy Vitoflame 200 *1 jednostopniowy olejowy palnik wentylatorowy 4/ *1 Do eksploatacji z zasysaniem powietrza do spalania z pomieszczenia technicznego (do 63 kw) lub do eksploatacji z zasysaniem powietrza do spalania z zewnątrz (do 33 kw). Funkcje regulacyjne patrz tylna strona 1 1

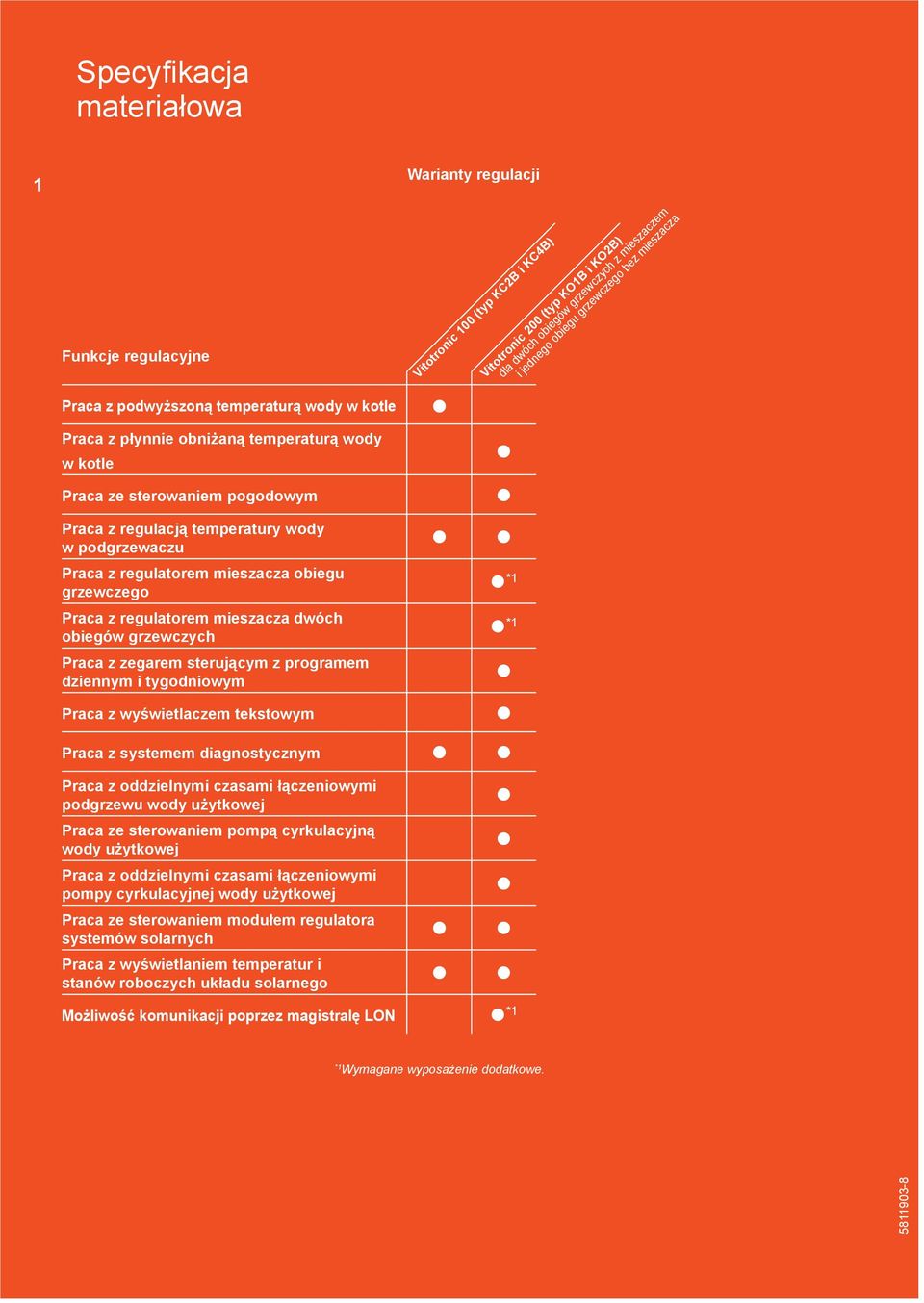

2 1 Funkcje regulacyjne Praca z podwyższoną temperaturą wody w kotle Praca z płynnie obniżaną temperaturą wody w kotle Praca ze sterowaniem pogodowym Warianty regulacji Praca z regulacją temperatury wody w podgrzewaczu Praca z regulatorem mieszacza obiegu grzewczego *1 Praca z regulatorem mieszacza dwóch obiegów grzewczych *1 Praca z zegarem sterującym z programem dziennym i tygodniowym Praca z wyświetlaczem tekstowym Vitotronic 100 (typ KC2B i KC4B) Praca z systemem diagnostycznym Vitotronic 200 (typ KO1B i KO2B) dla dwóch obiegów grzewczych z mieszaczem i jednego obiegu grzewczego bez mieszacza Praca z oddzielnymi czasami łączeniowymi podgrzewu wody użytkowej Praca ze sterowaniem pompą cyrkulacyjną wody użytkowej Praca z oddzielnymi czasami łączeniowymi pompy cyrkulacyjnej wody użytkowej Praca ze sterowaniem modułem regulatora systemów solarnych Praca z wyświetlaniem temperatur i stanów roboczych układu solarnego Możliwość komunikacji poprzez magistralę LON *1 *1 Wymagane wyposażenie dodatkowe

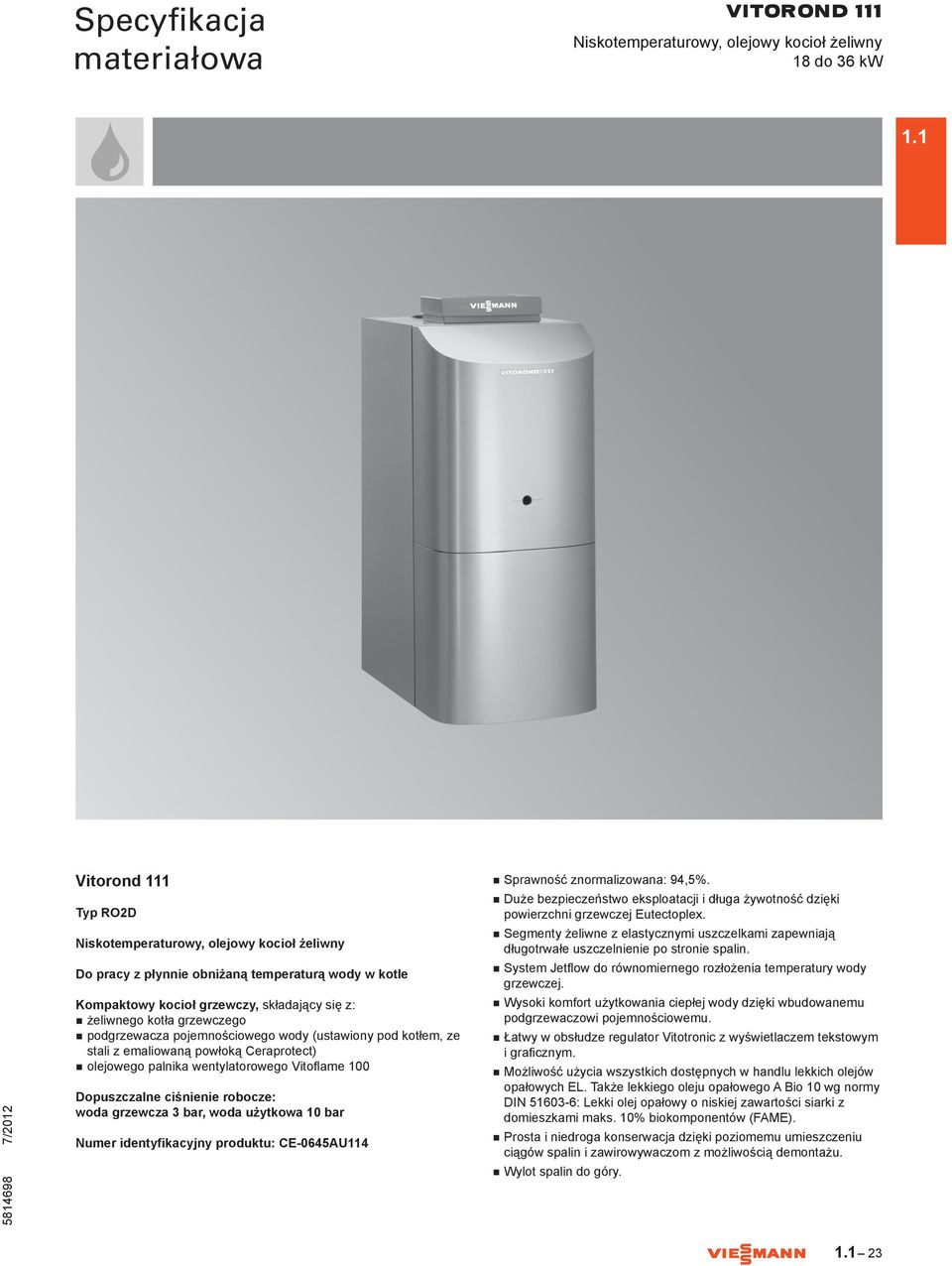

3 ecyfikacja aeiałowa VITOROND 111 Niskotemperaturowy, olejowy kocioł żeliwny 18 do 36 kw 7/2012 Vitorond 111 Typ RO2D Niskotemperaturowy, olejowy kocioł żeliwny Do pracy z płynnie obniżaną temperaturą wody w kotle Kompaktowy kocioł grzewczy, składający się z: n żeliwnego kotła grzewczego n podgrzewacza pojemnościowego wody (ustawiony pod kotłem, ze stali z emaliowaną powłoką Ceraprotect) n olejowego palnika wentylatorowego Vitoflame 100 Dopuszczalne ciśnienie robocze: woda grzewcza 3 bar, woda użytkowa 10 bar Numer identyfikacyjny produktu: CE-0645AU114 n Sprawność znormalizowana: 94,5%. n Duże bezpieczeństwo eksploatacji i długa żywotność dzięki powierzchni grzewczej Eutectoplex. n Segmenty żeliwne z elastycznymi uszczelkami zapewniają długotrwałe uszczelnienie po stronie spalin. n System Jetflow do równomiernego rozłożenia temperatury wody grzewczej. n Wysoki komfort użytkowania ciepłej wody dzięki wbudowanemu podgrzewaczowi pojemnościowemu. n Łatwy w obsłudze regulator Vitotronic z wyświetlaczem tekstowym i graficznym. n Możliwość użycia wszystkich dostępnych w handlu lekkich olejów opałowych EL. Także lekkiego oleju opałowego A Bio 10 wg normy DIN : Lekki olej opałowy o niskiej zawartości siarki z domieszkami maks. 10% biokomponentów (FAME). n Prosta i niedroga konserwacja dzięki poziomemu umieszczeniu ciągów spalin i zawirowywaczom z możliwością demontażu. n Wylot spalin do góry. 23

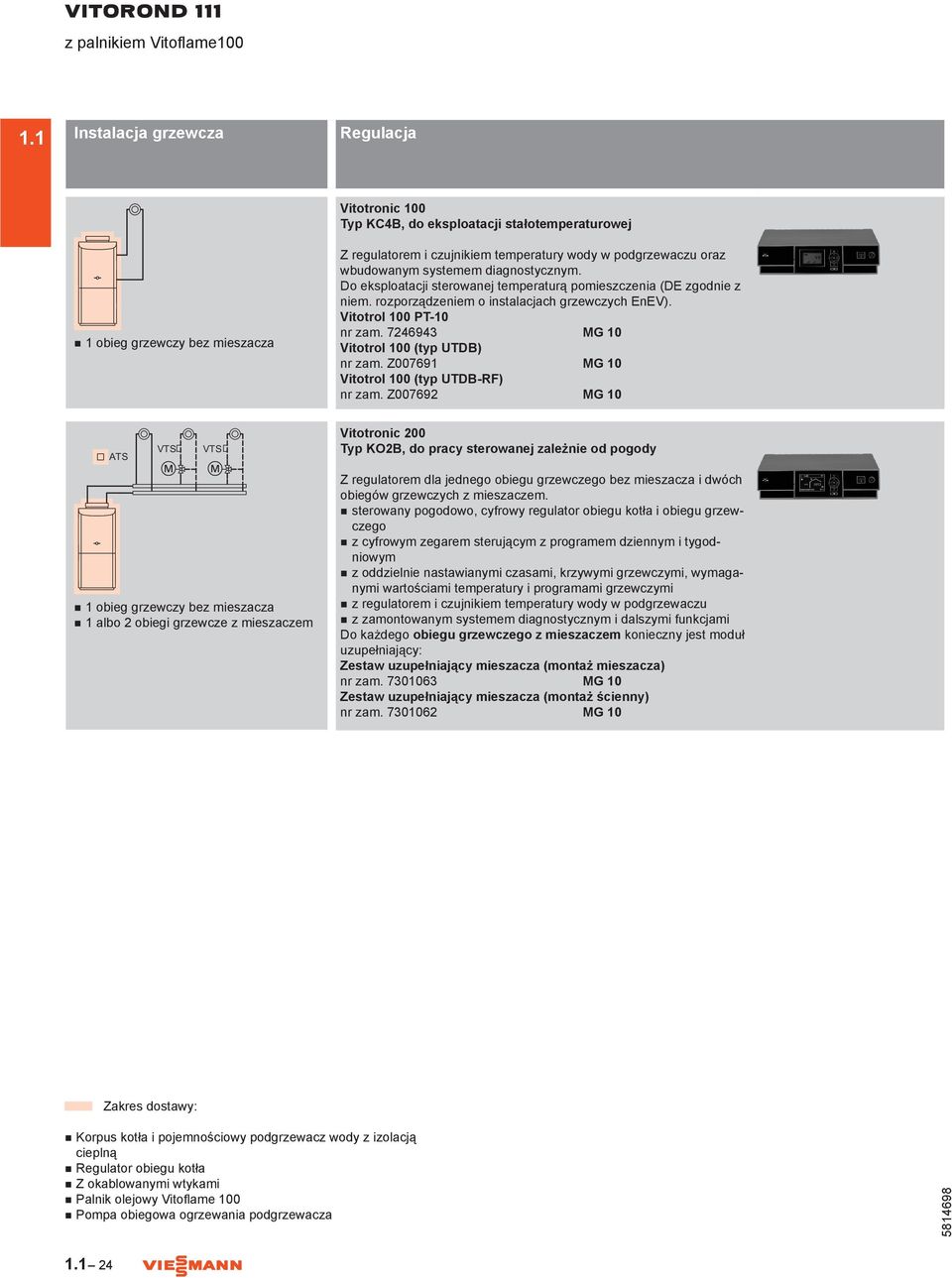

4 z palnikiem Vitoflame100 Instalacja grzewcza Regulacja n 1 obieg grzewczy bez mieszacza Vitotronic 100 Typ KC4B, do eksploatacji stałotemperaturowej Z regulatorem i czujnikiem temperatury wody w podgrzewaczu oraz wbudowanym systemem diagnostycznym. Do eksploatacji sterowanej temperaturą pomieszczenia (DE zgodnie z niem. rozporządzeniem o instalacjach grzewczych EnEV). Vitotrol 100 PT Vitotrol 100 (typ UTDB) Z Vitotrol 100 (typ UTDB-RF) Z n 1 obieg grzewczy bez mieszacza n 1 albo 2 obiegi grzewcze z mieszaczem Vitotronic 200 Typ KO2B, do pracy sterowanej zależnie od pogody Z regulatorem dla jednego obiegu grzewczego bez mieszacza i dwóch obiegów grzewczych z mieszaczem. n sterowany pogodowo, cyfrowy regulator obiegu kotła i obiegu grzewczego n z cyfrowym zegarem sterującym z programem dziennym i tygodniowym n z oddzielnie nastawianymi czasami, krzywymi grzewczymi, wymaganymi wartościami temperatury i programami grzewczymi n z regulatorem i czujnikiem temperatury wody w podgrzewaczu n z zamontowanym systemem diagnostycznym i dalszymi funkcjami Do każdego obiegu grzewczego z mieszaczem konieczny jest moduł uzupełniający: Zestaw uzupełniający mieszacza (montaż mieszacza) Zestaw uzupełniający mieszacza (montaż ścienny) Zakres dostawy: n Korpus kotła i pojemnościowy podgrzewacz wody z izolacją cieplną n Regulator obiegu kotła n Z okablowanymi wtykami n Palnik olejowy Vitoflame 100 n Pompa obiegowa ogrzewania podgrzewacza 24

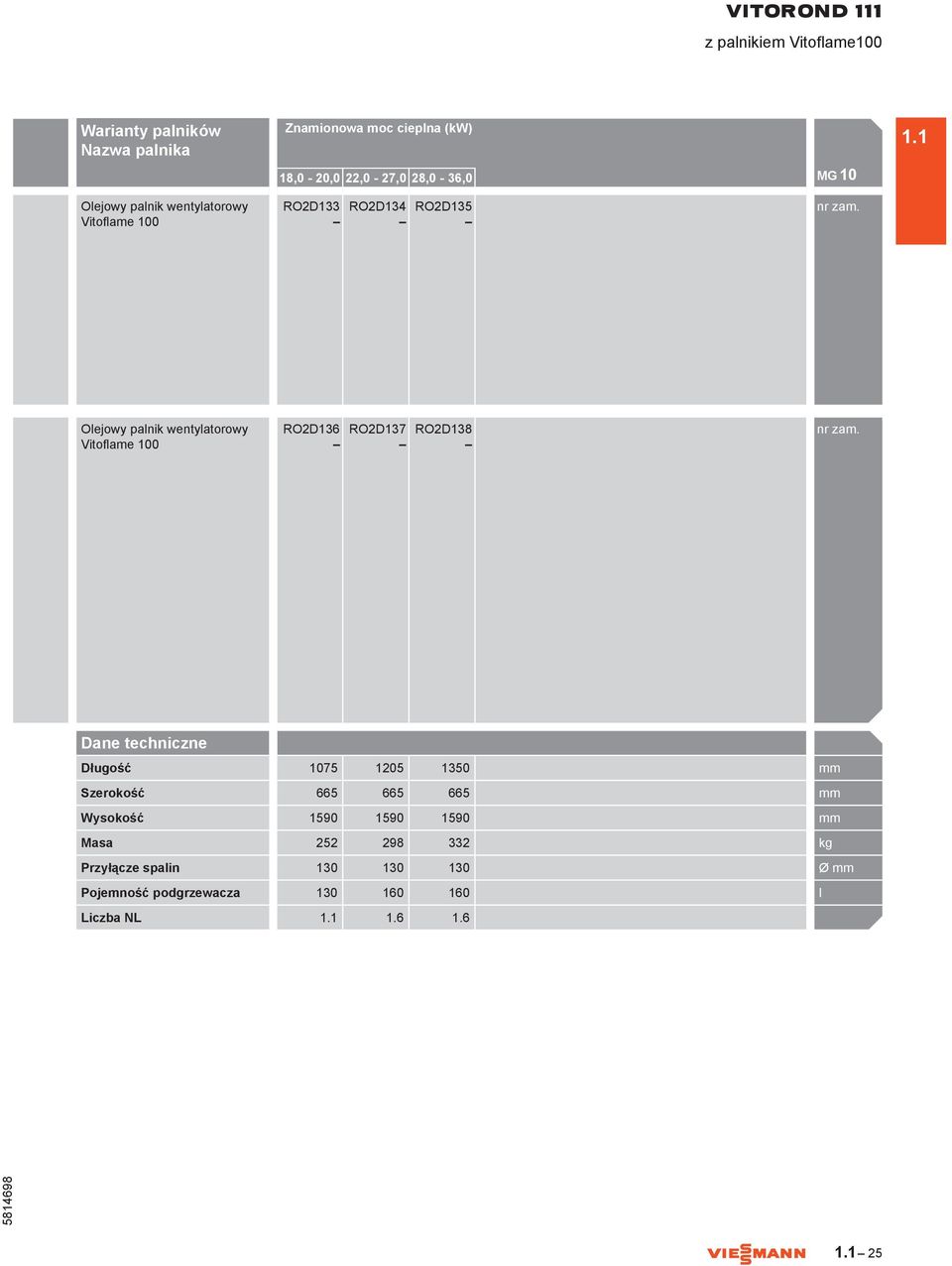

5 z palnikiem Vitoflame100 Warianty palników Nazwa palnika Znamionowa moc cieplna (kw) 18,0-20,0 22,0-27,0 28,0-36,0 Olejowy palnik wentylatorowy Vitoflame 100 RO2D133 RO2D134 RO2D135 Olejowy palnik wentylatorowy Vitoflame 100 RO2D136 RO2D137 RO2D138 Dane techniczne Długość mm Szerokość mm Wysokość mm Masa kg Przyłącze spalin Ø mm Pojemność podgrzewacza l Liczba NL

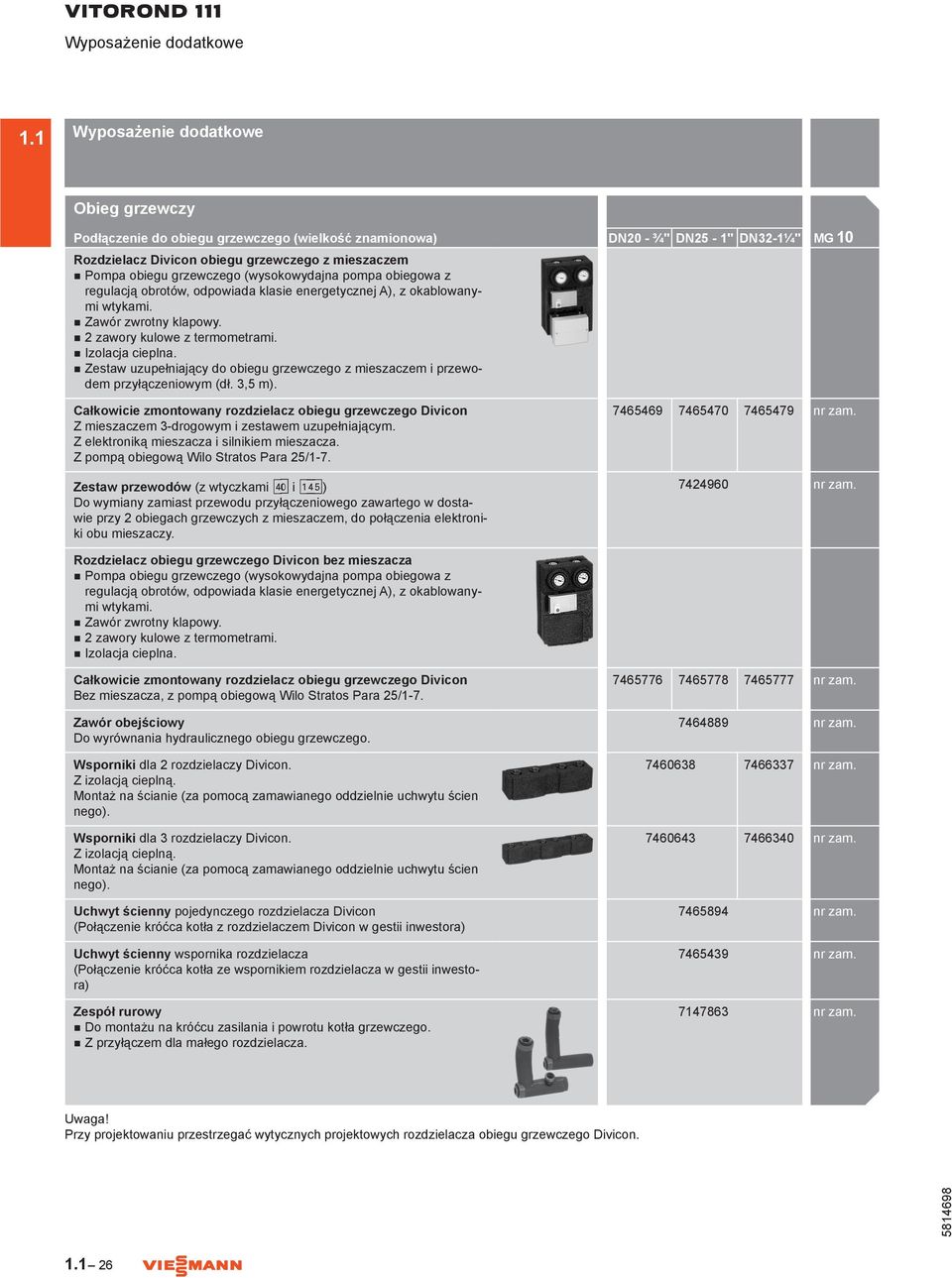

6 VITOROND 111 Obieg grzewczy Podłączenie do obiegu grzewczego (wielkość znamionowa) DN20 - ¾" DN25-1" DN32-1¼" Rozdzielacz Divicon obiegu grzewczego z mieszaczem n Pompa obiegu grzewczego (wysokowydajna pompa obiegowa z regulacją obrotów, odpowiada klasie energetycznej A), z okablowanymi wtykami. n Zawór zwrotny klapowy. n 2 zawory kulowe z termometrami. n Izolacja cieplna. n Zestaw uzupełniający do obiegu grzewczego z mieszaczem i przewodem przyłączeniowym (dł. 3,5 m). Całkowicie zmontowany rozdzielacz obiegu grzewczego Divicon Z mieszaczem 3-drogowym i zestawem uzupełniającym. Z elektroniką mieszacza i silnikiem mieszacza. Z pompą obiegową Wilo Stratos Para 25/1-7. Zestaw przewodów (z wtyczkami fö i avg) Do wymiany zamiast przewodu przyłączeniowego zawartego w dostawie przy 2 obiegach grzewczych z mieszaczem, do połączenia elektroniki obu mieszaczy Rozdzielacz obiegu grzewczego Divicon bez mieszacza n Pompa obiegu grzewczego (wysokowydajna pompa obiegowa z regulacją obrotów, odpowiada klasie energetycznej A), z okablowanymi wtykami. n Zawór zwrotny klapowy. n 2 zawory kulowe z termometrami. n Izolacja cieplna. Całkowicie zmontowany rozdzielacz obiegu grzewczego Divicon Bez mieszacza, z pompą obiegową Wilo Stratos Para 25/1-7. Zawór obejściowy Do wyrównania hydraulicznego obiegu grzewczego. Wsporniki dla 2 rozdzielaczy Divicon. Z izolacją cieplną. Montaż na ścianie (za pomocą zamawianego oddzielnie uchwytu ścien nego). Wsporniki dla 3 rozdzielaczy Divicon. Z izolacją cieplną. Montaż na ścianie (za pomocą zamawianego oddzielnie uchwytu ścien nego). Uchwyt ścienny pojedynczego rozdzielacza Divicon (Połączenie króćca kotła z rozdzielaczem Divicon w gestii inwestora) Uchwyt ścienny wspornika rozdzielacza (Połączenie króćca kotła ze wspornikiem rozdzielacza w gestii inwestora) Zespół rurowy n Do montażu na króćcu zasilania i powrotu kotła grzewczego. n Z przyłączem dla małego rozdzielacza Uwaga! Przy projektowaniu przestrzegać wytycznych projektowych rozdzielacza obiegu grzewczego Divicon. 26

7 VITOROND 111 Obieg grzewczy Podłączenie do obiegu grzewczego (wielkość znamionowa) DN20 - ¾" DN25-1" DN32-1¼" Rozdzielacz obiegu grzewczego Divicon jako podzespół n Pompa obiegu grzewczego z okablowanymi wtykami (osobna dostawa). n Zawór zwrotny klapowy. n 2 zawory kulowe z termometrami. n Izolacja cieplna. Zestaw uzupełniający obiegu grzewczego z mieszaczem należy zamówić oddzielnie. Podzespół rozdzielacza obiegu grzewczego Divicon z mieszaczem-3 n Z wysokowydajną pompą obiegową z regulacją obrotów Wilo Stratos Para 25/1-7 (odpowiada klasie energetycznej A). n Z przewodem przyłączeniowym do elektroniki mieszacza (dł. 0,8 m). Podzespół rozdzielacza obiegu grzewczego Divicon z mieszaczem-3 n Z wysokowydajną pompą obiegową z regulacją obrotów Grundfos Alpha 2 25/60 (odpowiada klasie energetycznej A). n Z przewodem przyłączeniowym do elektroniki mieszacza (dł. 0,8 m). Podzespół rozdzielacza obiegu grzewczego Divicon bez mieszacza n Z wysokowydajną pompą obiegową z regulacją obrotów Grundfos Alpha 2 25/60 (odpowiada klasie energetycznej A). n Z przewodem przyłączeniowym (dł. 3,5 m). Podzespół rozdzielacza obiegu grzewczego Divicon z mieszaczem-3 n Z kilkustopniową pompą obiegową Wilo VIRS 25/4-3. n Z przewodem przyłączeniowym (dł. 3,5 m). Podzespół rozdzielacza obiegu grzewczego Divicon z mieszaczem-3 n Z kilkustopniową pompą obiegową Wilo VIRS 25/6-3. n Z przewodem przyłączeniowym (dł. 3,5 m). Podzespół rozdzielacza obiegu grzewczego Divicon z mieszaczem-3 n Z kilkustopniową pompą obiegową Grundfos VIUPS n Z przewodem przyłączeniowym (dł. 3,5 m). Podzespół rozdzielacza obiegu grzewczego Divicon z mieszaczem-3 n Z kilkustopniową pompą obiegową Grundfos VIUPS n Z przewodem przyłączeniowym (dł. 3,5 m). Podzespół rozdzielacza obiegu grzewczego Divicon bez mieszacza n Z kilkustopniową pompą obiegową Wilo VIRS 25/4-3. n Z przewodem przyłączeniowym (dł. 3,5 m). Podzespół rozdzielacza obiegu grzewczego Divicon bez mieszacza n Z kilkustopniową pompą obiegową Wilo VIRS 25/6-3. n Z przewodem przyłączeniowym (dł. 3,5 m). Podzespół rozdzielacza obiegu grzewczego Divicon bez mieszacza n Z kilkustopniową pompą obiegową Grundfos VIUPS n Z przewodem przyłączeniowym (dł. 3,5 m). Podzespół rozdzielacza obiegu grzewczego Divicon bez mieszacza n Z kilkustopniową pompą obiegową Grundfos VIUPS n Z przewodem przyłączeniowym (dł. 3,5 m). Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z Z

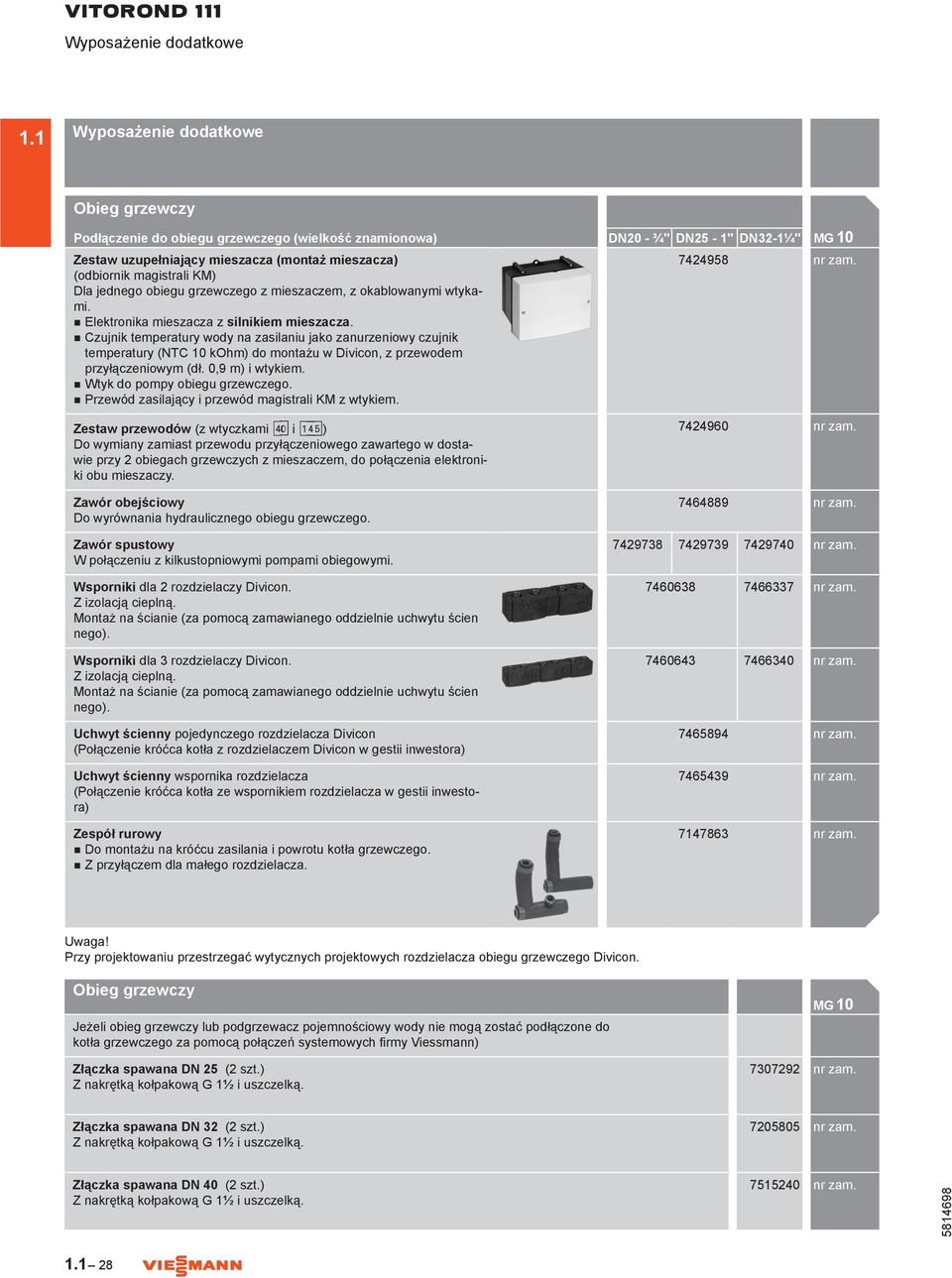

8 VITOROND 111 Obieg grzewczy Podłączenie do obiegu grzewczego (wielkość znamionowa) DN20 - ¾" DN25-1" DN32-1¼" Zestaw uzupełniający mieszacza (montaż mieszacza) (odbiornik magistrali KM) Dla jednego obiegu grzewczego z mieszaczem, z okablowanymi wtykami. n Elektronika mieszacza z silnikiem mieszacza. n Czujnik temperatury wody na zasilaniu jako zanurzeniowy czujnik temperatury (NTC 10 kohm) do montażu w Divicon, z przewodem przyłączeniowym (dł. 0,9 m) i wtykiem. n Wtyk do pompy obiegu grzewczego. n Przewód zasilający i przewód magistrali KM z wtykiem. Zestaw przewodów (z wtyczkami fö i avg) Do wymiany zamiast przewodu przyłączeniowego zawartego w dostawie przy 2 obiegach grzewczych z mieszaczem, do połączenia elektroniki obu mieszaczy. Zawór obejściowy Do wyrównania hydraulicznego obiegu grzewczego. Zawór spustowy W połączeniu z kilkustopniowymi pompami obiegowymi. Wsporniki dla 2 rozdzielaczy Divicon. Z izolacją cieplną. Montaż na ścianie (za pomocą zamawianego oddzielnie uchwytu ścien nego). Wsporniki dla 3 rozdzielaczy Divicon. Z izolacją cieplną. Montaż na ścianie (za pomocą zamawianego oddzielnie uchwytu ścien nego). Uchwyt ścienny pojedynczego rozdzielacza Divicon (Połączenie króćca kotła z rozdzielaczem Divicon w gestii inwestora) Uchwyt ścienny wspornika rozdzielacza (Połączenie króćca kotła ze wspornikiem rozdzielacza w gestii inwestora) Zespół rurowy n Do montażu na króćcu zasilania i powrotu kotła grzewczego. n Z przyłączem dla małego rozdzielacza Uwaga! Przy projektowaniu przestrzegać wytycznych projektowych rozdzielacza obiegu grzewczego Divicon. Obieg grzewczy Jeżeli obieg grzewczy lub podgrzewacz pojemnościowy wody nie mogą zostać podłączone do kotła grzewczego za pomocą połączeń systemowych firmy Viessmann) Złączka spawana DN 25 (2 szt.) Z nakrętką kołpakową G 1½ i uszczelką Złączka spawana DN 32 (2 szt.) Z nakrętką kołpakową G 1½ i uszczelką Złączka spawana DN 40 (2 szt.) Z nakrętką kołpakową G 1½ i uszczelką

9 Obieg grzewczy Złączka gwintowana R 1 (2 szt.) Z nakrętką kołpakową G 1½ i uszczelką Złączka gwintowana R 1¼ (2 szt.) Z nakrętką kołpakową G 1½ i uszczelką. Mieszacz ogrzewania i mieszacz specjalny ogrzewania do instalacji ogrzewania podłogowego Wersje, numery katalog. i ceny patrz rejestr 18 "regulator obiegu grzewczego" Grupa zabezpieczająca Znamionowa moc cieplna (kw) 18,0-20,0 22,0-27,0 28,0-36,0 Mały rozdzielacz n Armatura zabezpieczająca z zaworem bezpieczeństwa (3 bar). n Izolacja cieplna. wyposażenie dodatkowe Znamionowa moc cieplna (kw) 18,0-20,0 22,0-27,0 28,0-36,0 Armatura zabezpieczająca wg DIN 1988 (DN 15, R 3/4) n Przeponowy zawór bezpieczeństwa 10 bar. n Zawór odcinający. n Zawór zwrotny i króciec kontrolny. n Manometr. Armatura zabezpieczająca wg DIN 1988 (DN 20, R 1) n Przeponowy zawór bezpieczeństwa 10 bar. n Zawór odcinający. n Zawór zwrotny i króciec kontrolny. n Króciec przyłączeniowy manometru. Kocioł grzewczy Znamionowa moc cieplna (kw) 18,0-20,0 22,0-27,0 28,0-36,0 Zestaw przyłączeniowy małego rozdzielacza Do montażu małego rozdzielacza. Dźwiękochłonne stopy regulacyjne (4 szt.) Szczotka do czyszczenia Z trzonkiem. Narzędzia do czyszczenia Do przyłączenia odkurzacza. Inne Znamionowa moc cieplna (kw) 18,0-20,0 22,0-27,0 28,0-36,0 Skrzynka serwisowa Pudełko ochronne do przechowywania teczek serwisowych z dokumentacją instalacji. Do przymocowania do wytwornicy ciepła lub do zawieszenia na ścianie. Kolor srebrny MG N Uchwyty do przenoszenia kotłów grzewczych stojących n Vitorond 111 n Vitorondens 222-F (4 szt.) MG 10 29

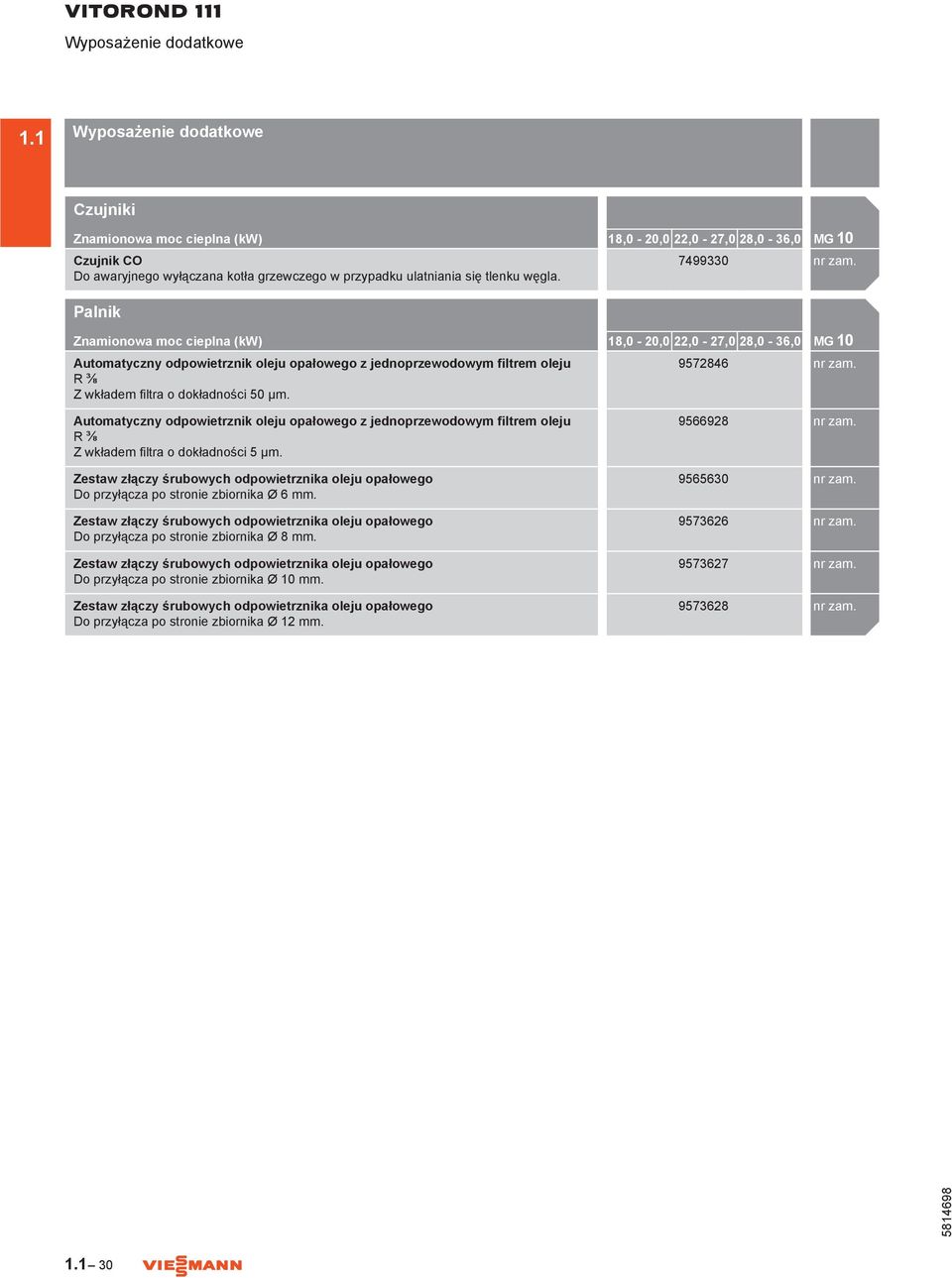

10 Czujniki Znamionowa moc cieplna (kw) 18,0-20,0 22,0-27,0 28,0-36,0 Czujnik CO Do awaryjnego wyłączana kotła grzewczego w przypadku ulatniania się tlenku węgla. Palnik Znamionowa moc cieplna (kw) 18,0-20,0 22,0-27,0 28,0-36,0 Automatyczny odpowietrznik oleju opałowego z jednoprzewodowym filtrem oleju R ⅜ Z wkładem filtra o dokładności 50 µm. Automatyczny odpowietrznik oleju opałowego z jednoprzewodowym filtrem oleju R ⅜ Z wkładem filtra o dokładności 5 µm. Zestaw złączy śrubowych odpowietrznika oleju opałowego Do przyłącza po stronie zbiornika Ø 6 mm. Zestaw złączy śrubowych odpowietrznika oleju opałowego Do przyłącza po stronie zbiornika Ø 8 mm. Zestaw złączy śrubowych odpowietrznika oleju opałowego Do przyłącza po stronie zbiornika Ø 10 mm. Zestaw złączy śrubowych odpowietrznika oleju opałowego Do przyłącza po stronie zbiornika Ø 12 mm

11 regulatora Warianty regulatorόw Regulator do pracy sterowanej temperaturą pomieszczenia Vitotronic 100 Typ KC4B Vitotronic 200 Typ KO2B Vitotrol 100 PT-10 n elektroniczny termostat pokojowy n z beznapiêciowym wyjœciem sterujacym n z cyfrowym zegarem sterujacym n z programem dziennym i tygodniowym Vitotrol 100 (typ UTDB) n Regulator sterowany temperaturą pomieszczenia. n Z wyjściem sterującym (wyjście dwupołożeniowe). n Z obsługą przy pomocy menu. n Z cyfrowym zegarem sterującym. n Z programem dziennym i tygodniowym. n Z 3 wstępnie ustawionymi programami czasowymi, indywidualnie ustawiane. n Niezależny od sieci elektrycznej (zasilanie baterią 3 V). Z Zewnętrzny zestaw uzupełniający H4 Rozszerzenie przyłączeniowe do podłączenia modułu Vitotrol 100, typ UTDB, lub termostatów zegarowych 24 V za pośrednictwem przewodu niskiego napięcia Vitotrol 100 (typ UTDB-RF) n Regulator sterowany temperaturą pomieszczenia ze zintegrowanym nadajnikiem radiowym i oddzielnym odbiornikiem z wyjściem sterującym (wyjście dwupołożeniowe). n Z obsługą przy pomocy menu. n Z cyfrowym zegarem sterującym. n Z programem dziennym i tygodniowym. n Z 3 wstępnie ustawionymi programami czasowymi, indywidualnie ustawiane. n Regulator sterowany temperaturą pomieszczenia zasilany baterią 3 V, odbiornik o napięciu zasilania 230 V. Moduły zdalnego sterowania Z Vitotrol 200A (odbiornik magistrali KM) Do wykonania ustawień dla jednego obiegu grzewczego: n Wymagana wartość temperatury pomieszczenia i program roboczy. n Eksploatacja ekonomiczna i Party. n Wyświetlacz do wyświetlania temperatury zewnętrznej, temperatury w pomieszczeniu i stanów roboczych. n Czujnik do sterowania temperaturą pomieszczenia (tylko dla jednego obiegu grzewczego z mieszaczem). Z Jeżeli moduł zdalnego sterowania Vitotrol 200A stosowany jest do sterowania temperaturą pomieszczenia, urządzenie należy umieścić w pomieszczeniu głównym (wiodącym). Maks. 2 Vitotrol na regulator Vitotronic. 31

12 regulatora Warianty regulatorόw Moduły zdalnego sterowania Vitotronic 100 Typ KC4B Vitotronic 200 Typ KO2B Vitotrol 300A (odbiornik magistrali KM) Do wykonania ustawień dla jednego, dwóch lub maks. trzech obiegów grzewczych: n Wymagana temperatura w pomieszczeniu i wymagana temperatura zredukowana, temperatura ciepłej wody, program roboczy i wakacyjny oraz funkcja ekonomiczna i Party. n Program czasowy dla obiegów grzewczych, pojemnościowego podgrzewacza wody i pompy cyrkulacyjnej wody użytkowej. n Podświetlany wyświetlacz graficzny do wyświetlania temperatury zewnętrznej, temperatury w pomieszczeniu, stanów roboczych i informacji w formie tekstowej. n Czujnik do sterowania temperaturą pomieszczenia (tylko dla jednego obiegu grzewczego z mieszaczem). Z Jeżeli moduł Vitotrol 300A stosowany jest do sterowania temperaturą pomieszczenia, urządzenie należy umieścić w pomieszczeniu głównym (wiodącym). Jeżeli moduł sterowania temperaturą pomieszczenia Vitotrol 300A nie może zostać umieszczony w odpowiednim miejscu, należy zamówić czujnik temperatury pomieszczenia, nr katalog Maks. 2 Vitotrol na regulator Vitotronic. Vitohome 300 Centrala domowa dla bezprzewodowego systemu regulacji temperatury poszczególnych pomieszczeń ogrzewanych grzejnikami radiatorowymi i/lub instalacją ogrzewania podłogowego. n Do pełnej obsługi ogrzewania pomieszczeń i podgrzewu wody użytkowej. n Proste uruchamianie i niekłopotliwe uzupełnianie osprzętu. n Oszczędność kosztów ogrzewania i energii elektrycznej oraz zwiększenie indywidualnego komfortu pomieszczeń. Patrz rejestr

13 regulatora Warianty regulatorόw Radiowe moduły zdalnego sterowania Vitotronic 100 Typ KC4B Vitotronic 200 Typ KO2B Komponentów radiowych nie można stosować wraz z przewodowymi modułami zdalnego sterowania. Vitotrol 200 RF (odbiornik radiowy) Moduł zdalnego sterowania ze zintegrowanym nadajnikiem radiowym do pracy z bazą radiową (wyposażenie dodatkowe). Do nastawiania dla jednego obiegu grzewczego: n wartości zadanej temperatury pomieszczenia oraz programu roboczego. n Funkcja Party i ekonomiczna. n Wyświetlacz wskazujący temperaturę zewnętrzną, temperaturę w pomieszczeniu oraz stany robocze. n Czujnik temperatury pomieszczenia do sterowania temperaturą pomieszczenia (tylko dla obiegu grzewczego z mieszaczem) Maks. 3 bezprzewodowe moduły zdalnego sterowania na regulator Vitotronic. Z Vitotrol 300 RF z podstawką (odbiornik radiowy) Moduł zdalnego sterowania ze zintegrowanym nadajnikiem radiowym do pracy z bazą radiową (wyposażenie dodatkowe). Do nastawiania jednego, dwóch albo maks. trzech obiegów grzewczych poprzez kolorowy wyświetlacz dotykowy: n Wartość zadana temperatury w pomieszczeniu i zredukowana wartość zadana temperatury w pomieszczeniu, temperatura wody ciepłej, program roboczy i wakacyjny oraz tryb Party i ekonomiczny. n Czasy włączania dla obiegów grzewczych, podgrzewu wody użytkowej i pompy obiegowej wody użytkowej. n Podświetlany kolorowy wyświetlacz dotykowy wskazujący temperaturę zewnętrzną, temperaturę w pomieszczeniu, stan roboczy oraz wyświetlający komunikaty tekstowe. n Zintegrowany czujnik temperatury w pomieszczeniu. Ze stojakiem stołowym, zasilaczem wtykowym i dwoma akumulatorami Ni-MH 1,2 V. Maks. 3 bezprzewodowe moduły zdalnego sterowania na regulator Vitotronic. Z

14 regulatora Warianty regulatorόw Radiowe moduły zdalnego sterowania Vitotronic 100 Typ KC4B Vitotronic 200 Typ KO2B Vitotrol 300 RF z uchwytem ściennym (odbiornik radiowy) Moduł zdalnego sterowania ze zintegrowanym nadajnikiem radiowym do pracy z bazą radiową (wyposażenie dodatkowe). Do nastawiania jednego, dwóch albo maks. trzech obiegów grzewczych poprzez kolorowy wyświetlacz dotykowy: n Wartość zadana temperatury w pomieszczeniu i zredukowana wartość zadana temperatury w pomieszczeniu, temperatura wody ciepłej, program roboczy i wakacyjny oraz tryb Party i ekonomiczny. n Czasy włączania dla obiegów grzewczych, podgrzewu wody użytkowej i pompy obiegowej wody użytkowej. n Podświetlany kolorowy wyświetlacz dotykowy wskazujący temperaturę zewnętrzną, temperaturę w pomieszczeniu, stan roboczy oraz wyświetlający komunikaty tekstowe. n Zintegrowany czujnik temperatury w pomieszczeniu. Z uchwytem ściennym, zasilaczem do montażu w puszce ściennej i dwoma akumulatorami Ni-MH 1,2 V. Maks. 3 bezprzewodowe moduły zdalnego sterowania na regulator Vitotronic. Z Baza radiowa (odbiornik magistrali KM) Do maks. 3 radiowych modułów zdalnego sterowania. Nie nadaje się do przewodowego modułu zdalnego sterowania. Do komunikacji między regulatorem Vitotronic a n radiowym modułem zdalnego sterowania Vitotrol 200 RF. n bezprzewodowym modułem zdalnego sterowania Vitotrol 300 RF. n bezprzewodowym czujnikiem temperatury zewnętrznej Z Bezprzewodowy czujnik temperatury zewnętrznej (odbiornik radiowy) Bezprzewodowy czujnik temperatury zewnętrznej zasilany energią słoneczną z wbudowanym nadajnikiem radiowym do eksploatacji z bazą radiową i regulatorem Wzmacniacz bezprzewodowy Podłączony do sieci wzmacniacz zwiększający zasięg działania instalacji bezprzewodowej i do stosowania w obszarach o słabej transmisji sygnałów radiowych. n Obejście sygnałów radiowych przechodzących przez zbrojone stropy betonowe i/lub kilka ścian. n Obejście większych przedmiotów metalowych znajdujących się między podzespołami radiowymi. Maks. 1 wzmacniacz na Vitotronic. Czujniki Czujnik temperatury w pomieszczeniu (NTC 10 kohm) W obudowie do montażu ściennego

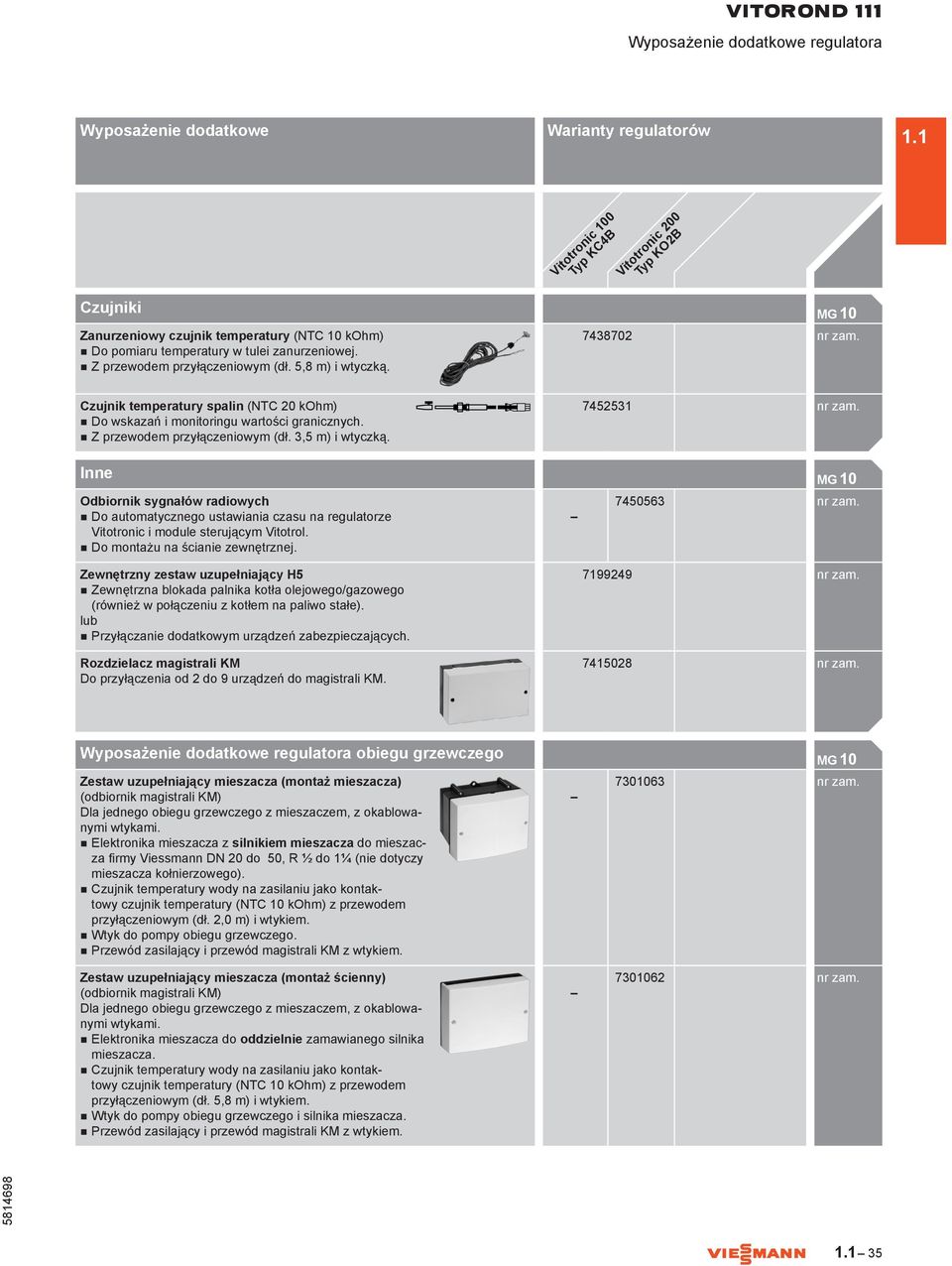

15 regulatora Warianty regulatorόw Czujniki Zanurzeniowy czujnik temperatury (NTC 10 kohm) n Do pomiaru temperatury w tulei zanurzeniowej. n Z przewodem przyłączeniowym (dł. 5,8 m) i wtyczką. Vitotronic 100 Typ KC4B Vitotronic 200 Typ KO2B Czujnik temperatury spalin (NTC 20 kohm) n Do wskazań i monitoringu wartości granicznych. n Z przewodem przyłączeniowym (dł. 3,5 m) i wtyczką. Inne Odbiornik sygnałów radiowych n Do automatycznego ustawiania czasu na regulatorze Vitotronic i module sterującym Vitotrol. n Do montażu na ścianie zewnętrznej. Zewnętrzny zestaw uzupełniający H5 n Zewnętrzna blokada palnika kotła olejowego/gazowego (również w połączeniu z kotłem na paliwo stałe). lub n Przyłączanie dodatkowym urządzeń zabezpieczających. Rozdzielacz magistrali KM Do przyłączenia od 2 do 9 urządzeń do magistrali KM regulatora obiegu grzewczego Zestaw uzupełniający mieszacza (montaż mieszacza) (odbiornik magistrali KM) Dla jednego obiegu grzewczego z mieszaczem, z okablowanymi wtykami. n Elektronika mieszacza z silnikiem mieszacza do mieszacza firmy Viessmann DN 20 do 50, R ½ do 1¼ (nie dotyczy mieszacza kołnierzowego). n Czujnik temperatury wody na zasilaniu jako kontaktowy czujnik temperatury (NTC 10 kohm) z przewodem przyłączeniowym (dł. 2,0 m) i wtykiem. n Wtyk do pompy obiegu grzewczego. n Przewód zasilający i przewód magistrali KM z wtykiem. Zestaw uzupełniający mieszacza (montaż ścienny) (odbiornik magistrali KM) Dla jednego obiegu grzewczego z mieszaczem, z okablowanymi wtykami. n Elektronika mieszacza do oddzielnie zamawianego silnika mieszacza. n Czujnik temperatury wody na zasilaniu jako kontaktowy czujnik temperatury (NTC 10 kohm) z przewodem przyłączeniowym (dł. 5,8 m) i wtykiem. n Wtyk do pompy obiegu grzewczego i silnika mieszacza. n Przewód zasilający i przewód magistrali KM z wtykiem

16 regulatora Warianty regulatorόw regulatora obiegu grzewczego Vitotronic 100 Typ KC4B Vitotronic 200 Typ KO2B Zanurzeniowy regulator temperatury Regulator temperatury w funkcji ogranicznika temperatury maksymalnej w instalacji ogrzewania podłogowego. n Z przewodem przyłączeniowym (dł. 4,2 m) i wtyczką. n Z tuleją zanurzeniową R ½ x 200 mm ze stali nierdzewnej Kontaktowy regulator temperatury Regulator temperatury w funkcji ogranicznika temperatury maksymalnej w instalacji ogrzewania podłogowego. Z przewodem przyłączeniowym (dł. 4,2 m) i wtyczką Regulacja dalszych obwodów grzewczych i połączenia regulatora Vitotronic kotła grzewczego z regulatorem obiegu grzewczego patrz rejestr 18. Rozszerzenie funkcji Zestaw uzupełniający EA1 Rozszerzenie funkcji w obudowie do montażu ściennego. Poprzez dostępne wejścia i wyjścia można realizować do 5 funkcji: 1 wejście analogowe (0 do 10 V) n Ustawienie wartości zadanej temperatury wody w kotle. 3 wejścia cyfrowe. n Zewnętrzne przełączanie statusu roboczego dla obiegów grzewczych 1 do 3 w przypadku regulatorów sterowanych pogodowo. n blokowanie z zewnątrz. n Blokowanie z zewnątrz ze zbiorczą sygnalizacją usterek. n Żądanie minimalnej temperatury wody w kotle. n Komunikaty o usterkach. n Krótkotrwała eksploatacja pompy obiegowej wody użytkowej w przypadku regulatora pogodowego. 1 wyjście sterujące (zestyk przełączny bezpotencjałowy). n Wyprowadzenie zbiorczego komunikatu o usterce. n Sterowanie pomocniczą pompą zasilającą do podstacji. Technika komunikacji Vitocom 100, typ GSM bez karty SIM Do zdalnego nadzorowania i sterowania instalacjami grzewczymi przez sieci telefonii komórkowej GSM. n Kompaktowa obudowa do montażu ściennego Z Przewód łączący LON do wymiany danych między regulatorami n Dł. 7,0 m (możliwość jednorazowego przedłużenia). n Z wtykami RJ Złącze LON, RJ 45 Do przedłużenia przewodu łączącego LON Wtyk połączeniowy LON, RJ 45 Do wykonania przewodu połączeniowego z przewodem dostarczanym przez inwestora z odstępem układania powyżej 14 m. 2 szt

17 regulatora Warianty regulatorόw Technika komunikacji Vitotronic 100 Typ KC4B Vitotronic 200 Typ KO2B Gniazdo przyłączeniowe LON, RJ 45 Do wykonania przewodu (CAT 6) dostarczonego przez inwestora pod tynkiem lub kanału na przewody, odstęp układania powyżej 14 m (podłączenie gniazda przyłączeniowego LON do regulacji przy wykorzystaniu przewodu łączącego LON). 2 szt Opornik obciążenia W celu przyłączenia magistrali systemowej, na każdym wolnym końcu należy zamontować po jednym oporniku obciążenia. 2 szt Moduł komunikacyjny LON Elektroniczna płytka instalacyjna do montażu w regulatorze do wymiany danych za pośrednictwem magistrali systemowej LON f-my Viessmann. Technika komunikacyjna patrz rejestr 18 i wytyczne projektowe transmisji danych
