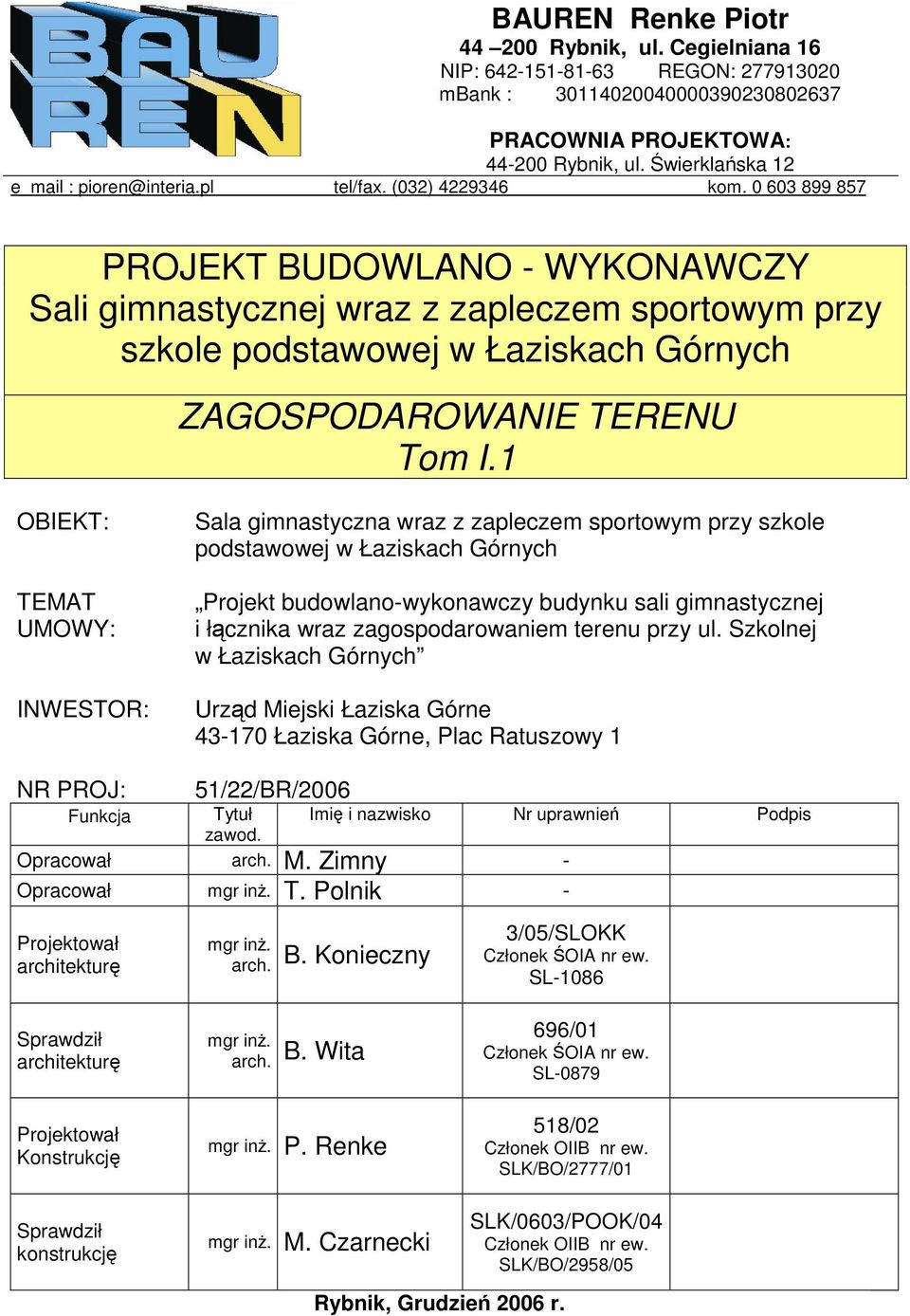

1 Rybnik, ul. Cegielniana 16 NIP: REGON: mbank : PRACOWNIA PROJEKTOWA: Rybnik, ul. wierklaska 12 e_mail : pioren@interia.pl tel/fax. (032) kom PROJEKT BUDOWLANO - WYKONAWCZY Sali gimnastycznej wraz z zapleczem sportowym przy szkole podstawowej ZAGOSPODAROWANIE TERENU Tom I.1 OBIEKT: TEMAT UMOWY: INWESTOR: Sala gimnastyczna wraz z zapleczem sportowym przy szkole podstawowej Projekt budowlano-wykonawczy budynku sali gimnastycznej i łcznika Urzd Miejski Łaziska Górne Łaziska Górne, Plac Ratuszowy 1 NR PROJ: Funkcja 51/22/BR/2006 Tytuł zawod. Imi i nazwisko Nr uprawnie Podpis Opracował arch. M. Zimny - Opracował mgr in. T. Polnik - Projektował architektur mgr in. arch. B. Konieczny 3/05/SLOKK Członek OIA nr ew. SL-1086 Sprawdził architektur mgr in. arch. B. Wita 696/01 Członek OIA nr ew. SL-0879 Projektował Konstrukcj Sprawdził konstrukcj mgr in. P. Renke mgr in. M. Czarnecki 518/02 Członek OIIB nr ew. SLK/BO/2777/01 SLK/0603/POOK/04 Członek OIIB nr ew. SLK/BO/2958/05 Rybnik, Grudzie 2006 r.

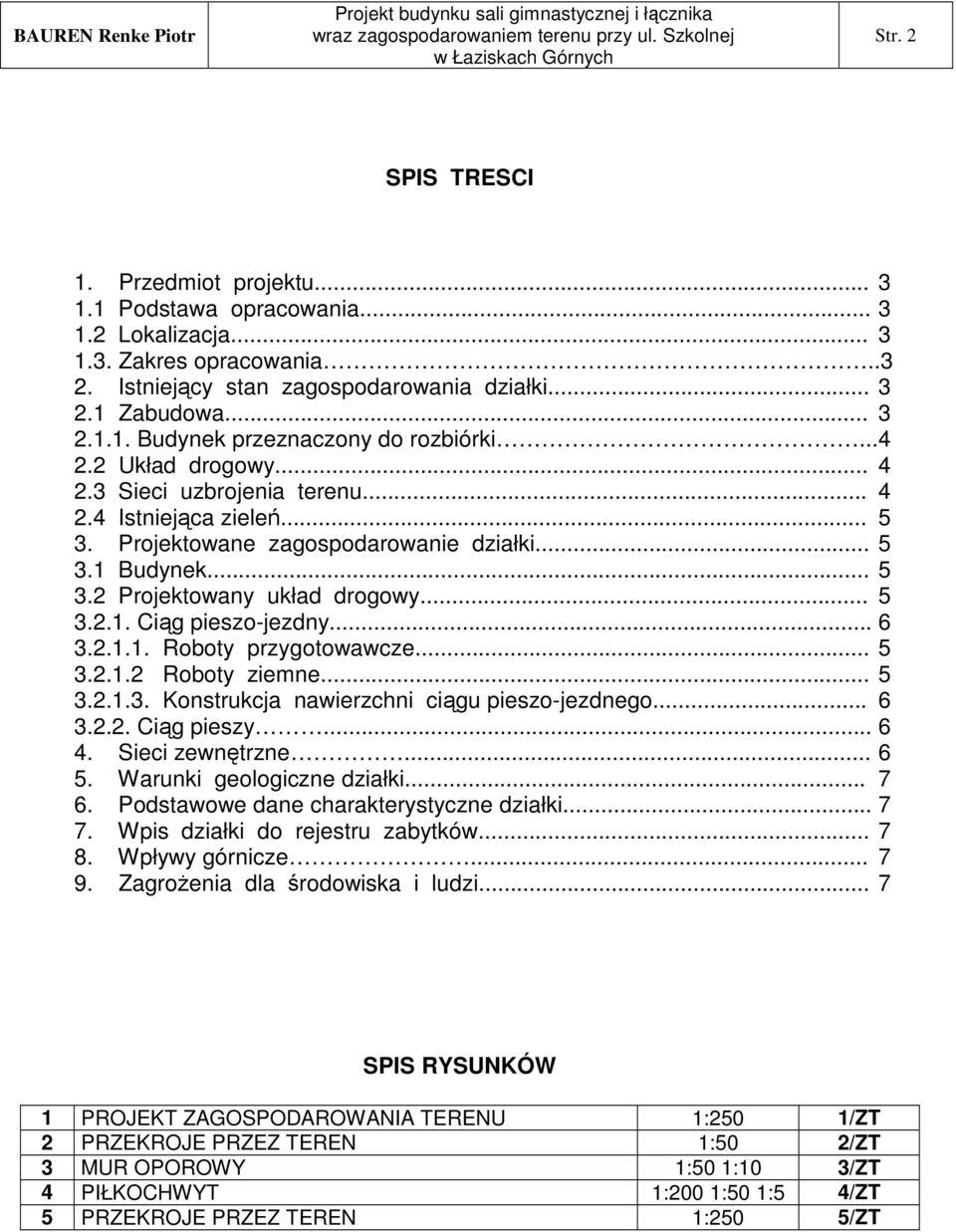

2 Str. 2 SPIS TRESCI 1. Przedmiot projektu Podstawa opracowania Lokalizacja Zakres opracowania Istniejcy stan zagospodarowania działki Zabudowa Budynek przeznaczony do rozbiórki Układ drogowy Sieci uzbrojenia terenu Istniejca ziele Projektowane zagospodarowanie działki Budynek Projektowany układ drogowy Cig pieszo-jezdny Roboty przygotowawcze Roboty ziemne Konstrukcja nawierzchni cigu pieszo-jezdnego Cig pieszy Sieci zewntrzne Warunki geologiczne działki Podstawowe dane charakterystyczne działki Wpis działki do rejestru zabytków Wpływy górnicze Zagroenia dla rodowiska i ludzi... 7 SPIS RYSUNKÓW 1 PROJEKT ZAGOSPODAROWANIA TERENU 1:250 1/ZT 2 PRZEKROJE PRZEZ TEREN 1:50 2/ZT 3 MUR OPOROWY 1:50 1:10 3/ZT 4 PIŁKOCHWYT 1:200 1:50 1:5 4/ZT 5 PRZEKROJE PRZEZ TEREN 1:250 5/ZT

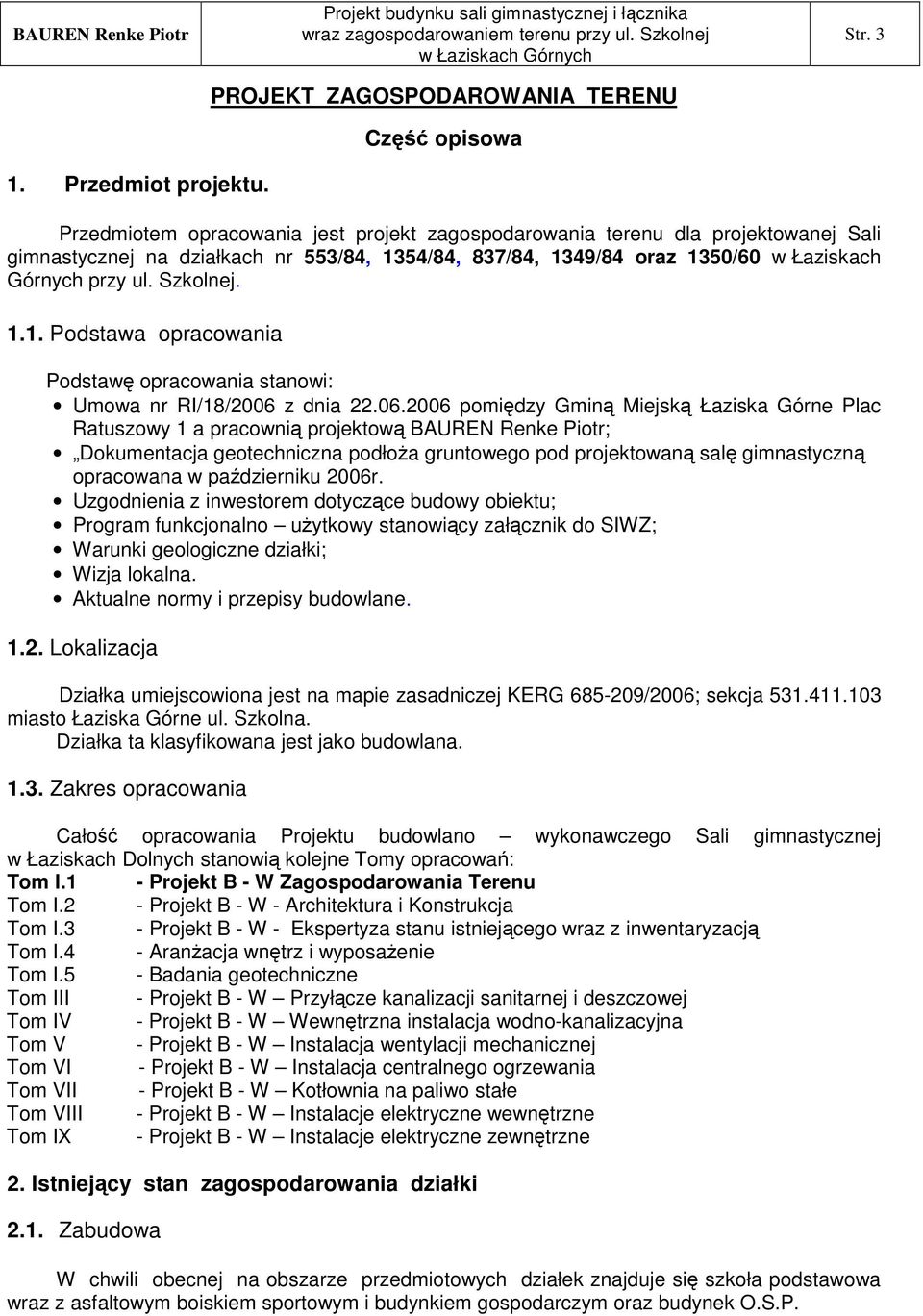

3 PROJEKT ZAGOSPODAROWANIA TERENU Cz opisowa Str Przedmiot projektu. Przedmiotem opracowania jest projekt zagospodarowania terenu dla projektowanej Sali gimnastycznej na działkach nr 553/84, 1354/84, 837/84, 1349/84 oraz 1350/60 w Łaziskach Górnych przy ul. Szkolnej Podstawa opracowania Podstaw opracowania stanowi: Umowa nr RI/18/2006 z dnia pomidzy Gmin Miejsk Łaziska Górne Plac Ratuszowy 1 a pracowni projektow BAUREN Renke Piotr; Dokumentacja geotechniczna podłoa gruntowego pod projektowan sal gimnastyczn opracowana w padzierniku 2006r. Uzgodnienia z inwestorem dotyczce budowy obiektu; Program funkcjonalno uytkowy stanowicy załcznik do SIWZ; Warunki geologiczne działki; Wizja lokalna. Aktualne normy i przepisy budowlane Lokalizacja Działka umiejscowiona jest na mapie zasadniczej KERG /2006; sekcja miasto Łaziska Górne ul. Szkolna. Działka ta klasyfikowana jest jako budowlana Zakres opracowania Cało opracowania Projektu budowlano wykonawczego Sali gimnastycznej w Łaziskach Dolnych stanowi kolejne Tomy opracowa: Tom I.1 - Projekt B - W Zagospodarowania Terenu Tom I.2 - Projekt B - W - Architektura i Konstrukcja Tom I.3 - Projekt B - W - Ekspertyza stanu istniejcego wraz z inwentaryzacj Tom I.4 - Aranacja wntrz i wyposaenie Tom I.5 - Badania geotechniczne Tom III - Projekt B - W Przyłcze kanalizacji sanitarnej i deszczowej Tom IV - Projekt B - W Wewntrzna instalacja wodno-kanalizacyjna Tom V - Projekt B - W Instalacja wentylacji mechanicznej Tom VI - Projekt B - W Instalacja centralnego ogrzewania Tom VII - Projekt B - W Kotłownia na paliwo stałe Tom VIII - Projekt B - W Instalacje elektryczne wewntrzne Tom IX - Projekt B - W Instalacje elektryczne zewntrzne 2. Istniejcy stan zagospodarowania działki 2.1. Zabudowa W chwili obecnej na obszarze przedmiotowych działek znajduje si szkoła podstawowa wraz z asfaltowym boiskiem sportowym i budynkiem gospodarczym oraz budynek O.S.P.

4 Str Budynek przeznaczony do rozbiórki Budynek przeznaczony do rozbiórki jest budynkiem gospodarczym (gołbnik) o wymiarach 5,43 x 8,76 m. Budynek zlokalizowany jest w południowej czci działki nr. 553/84. Jest to budynek parterowy z poddaszem uytkowym, niepodpiwniczony, murowany, przekryty drewnianym dachem dwuspadowym pokrytym dachówk ceramiczn. Sposób wykonania rozbiórki Przed przystpieniem do robót rozbiórkowych naley wykona oznakowanie i ogrodzenie terenu robót oraz wykonanie odpowiednich urzdze zsypy ( rynny), do usuwania z budynku materiałów z rozbiórki. W pierwszej kolejnoci naley ogrodzi teren wokół rozbieranej czci budynku. Naley wyranie oznakowa obejcie i teren rozbiórki. Przy pracach rozbiórkowych i wyburzeniowych maj zastosowanie ogólnie obowizujce przepisy bezpieczestwa i higieny pracy w robotach budowlanych. Nie naley prowadzi robót rozbiórkowych w złych warunkach atmosferycznych takich jak: deszcz, nieg i silny wiatr na dachu. Rozbiórk budynku naley prowadzi w sposób zapewniajcy maksymalne odzyskanie materiałów i elementów nadajcych si do ponownego uycia w nastpujcej kolejnoci: Rozbiórka cianek działowych, Rozbiórka dachu, Rozbiórka cian, Rozbiórka cianek działowych Ze cianek działowych naley usun tynk, a nastpnie rozbiera je kolejno warstwami. Rozbiórka dachu Rozbiórk dachu naley rozpocz od elementów nad jego powierzchni takich, jak kominy. Nastpnie naley zdemontowa rury spustowe, rynny i obróbki blacharskie. Pokrycie dachu dachówk ceramiczn usuwa si zsypami (rynnami) na ziemi. W dalszej kolejnoci mona prawie całkowicie usun poszycie dachu, pozostawiajc co 1,0 1,2 m po dwie deski dla zapewnienia stenia dachu w kierunku podłunym. Kolejnym etapem jest rozbiórka krokwi, płatwi, murłat i słupów. Rozbiórka cian Rozbiórk cian naley przeprowadzi rcznie, nie mona wykonywa rozbiórki materiałami wybuchowymi lub poprzez zwalenie murów linami. Rozbiórk naley wykonywa kilofami lub rcznymi urzdzeniami mechanicznymi. Rozbiórk wykonuje si warstwami, a cegły usuwa zsypami ( rynnami) na ziemi Układ drogowy Od strony południowej, poza granicami przedmiotowej działki, znajduje si asfaltowa droga dojazdowa ulica Krótka. Od strony zachodniej przebiega ulica Szkolna Sieci uzbrojenia terenu Sie zewntrzna wody

5 Str. 5 Od strony południowej przebiega wodocig wa 110. Przyłcze do szkoły podstawowej to wa 90. Sie zewntrzna kanalizacji sanitarnej i deszczowej Siec kanalizacji deszczowej znajduje si na obwodzie budynku i połczona jest z sieci znajdujca si w ulicy Szkolnej. Siec kanalizacji sanitarnej znajduje si na północnej i zachodniej stronie budynku i połczona do sieci znajdujca si w ulicy Krótkiej. Sie zewntrzna elektroenergetyczna Od strony zachodniej wzdłu ulicy Szkolnej przebiega energetyczny kabel zasilajcy Istniejca ziele Działka pokryta jest trawnikiem, ziele wysoka znajduje si przy granicach działki i nie koliduje z planowan inwestycj. 3. Projektowane zagospodarowanie działki 3.1. Budynek Projektowana sala gimnastyczna wraz zapleczem sportowym bdzie budynkiem jednokondygnacyjnym, bez podpiwniczenia. Wymiary gabarytowe projektowanego obiektu wynosz 31.32x20.99m. Budynek zlokalizowany zostanie w miejscu istniejcego boiska sportowego o nawierzchni asfaltowej w odległoci ok. 9.0 m od północnej granicy działki i ok. 9.7 m od wschodniej granicy działki i bdzie połczony łcznikiem z istniejcym budynkiem szkoły podstawowej od strony północnej. Odległo projektowanego budynku od istniejcego budynku szkoły podstawowej wynosi 8.01 m. W południowej czci działki projektuje si boisko sportowe o wymiarach 20.0x40.0 m. Nawierzchnia boiska wykonana bdzie z trawy syntetycznej o gr mm. Na całej powierzchni boiska wykonany zostanie drena w celu odprowadzenia wód opadowych. Ze wzgldu na lokalizacj boiska, zostanie ono ogrodzone piłkochwytami Projektowany układ komunikacyjny Główny dojazd do sali przewidziano od strony istniejcej ulicy Krótkiej o szerokoci 4.0 m. Dojazd do projektowanego budynku hali bdzie równie moliwy od strony zachodniej poprzez zjazd z ulicy Szkolnej do istniejcego budynku ochotniczej stray poarnej. Projektuje si przebudow istniejcego zjazdu na działk od strony południowej oraz zmian szerokoci na 4.0 m istniejcej drogi wewntrznej, zachowujc jej istniejc o. Zjazd zaprojektowano w nawizaniu do istniejcej drogi dojazdowej (ul. Krótkiej), utwardzonej, o nawierzchni asfaltowej. Po strony północnej i południowej projektowanej hali bdzie przebiegał cig pieszo-jezdny o szerokoci 4.0 m i nawierzchni z wibroprasowanej kostki betonowej gr. 8 cm. Nowo projektowane oraz modernizowane chodniki przeznaczone wyłcznie dla ruchu pieszego wykonane zostan równie z wibroprasowanej kostki betonowej gr. 6 cm Cig pieszo-jezdny Roboty przygotowawcze Uwaga: Przed przystpieniem do robót naley wykona przekopy kontrolne w celu ucilenia przebiegu istniejcego uzbrojenia.

6 Str Roboty ziemne Roboty ziemne polega bd na wykonaniu koryta (wykopy) pod nawierzchni. rednia głboko koryta (wykopu) wynosi 50 cm. Objto gruntu z korytowania naley odwie na odkład poza plac budowy Konstrukcja nawierzchni pieszo-jezdnej Konstrukcj nawierzchni drogi zaprojektowano z nastpujcych warstw: Wibroprasowana kostka betonowa gr. 8,0 cm Podsypka piaskowo cementowa gr. 3,0 cm Podbudowa zasadnicza z kruszywa łamanego lub naturalnego stabilizowanego mechaniczne gr. 25,0 cm Podsypka z piasku gruboziarnistego gr. 10,0 cm Grunt rodzimy Droga posiada spadek poprzeczny 2% co umoliwia swobodne odwodnienie Cig pieszy Konstrukcj nawierzchni chodników zaprojektowano z nastpujcych warstw: Wibroprasowana kostka betonowa prostoktna gr. 6,0 cm Podsypka cementowo piaskowa gr. 3,0 cm Podbudowa z tłucznia kamiennego gr. 15,0 cm Podsypka z piasku gruboziarnistego gr. 10,0 cm 4. Sieci zewntrzne Przyłcze wody Wykorzystane zostanie istniejce przyłcze do budynku szkoły. Nie projektuje si zmian w istniejcej sieci wodocigowej. Sie zewntrzna kanalizacji sanitarnej Odejcie kanalizacji sanitarnej bdzie znajdowa si od południowej strony budynku sali i bdzie poprowadzone do istniejcej kanalizacji sanitarnej, a nastpnie połczone do sieci znajdujcej si w ulicy Krótkiej. Opracowanie w osobnym projekcie branowym. Sie zewntrzna kanalizacji deszczowej Wody opadowe z dachu projektowanej sali gimnastycznej oraz zaplecza bd odprowadzane czciowo do nowo projektowanej kanalizacji deszczowej, a czciowo do istniejcej sieci znajdujcej si po północnej stronie istniejcego budynku szkoły podstawowej, a nastpnie połczonej z istniejc kanalizacja przebiegajc w ulicy Szkolnej. Opracowanie w osobnym projekcie branowym.

7 Str. 7 Przyłcze elektroenergetyczne Sala gimnastyczna zasilona zostanie z istniejcego przyłcza energetycznego znajdujcego si w budynku szkoły. Przyłcze cieplne Instalacja C.O. bdzie poprowadzona z istniejcego budynku szkoły. Kotłownia budynku zostanie zmodernizowana. Zaprojektowano nowy, niezaleny kocioł który bdzie ogrzewa sal wraz zapleczem. Przyłcze gazu Nie projektuje si podłczenia gazu do sali gimnastycznej. 5. Warunki geologiczne działki Na podstawie wykonanej Dokumentacji geotechnicznej podłoa gruntowego pod projektowan sal gimnastyczn przy gimnazjum w Brzeszczach opracowanej przez firm BAUREN Renke Piotr. 1) Na podstawie przeprowadzonych bada geotechnicznych stwierdzono, e do głbokoci przeprowadzonych wierce (1,3 m) podłoe zbudowane jest z dwóch pakietów gruntów reprezentowanych przez: humus i nasypy niekontrolowane (Pakiet I) oraz skały mikkie reprezentowane przez iłołupki. Usytuowanie wykonanych punktów badawczych przedstawiono w załczniku 1. 2) Do głbokoci rozpoznanej badaniami, tj. 1,30m ppt, nie wystpiła woda gruntowa. 3) Dalsze prowadzenie wierce nie było moliwe ze wzgldu na natrafienie na skały uniemoliwiajce prac. 4) Głboko posadowienia budynku 1,0 m ze wzgldu na stref przemarzania gruntu. 5) Grunty tworzce rozpoznane podłoe od głbokoci rednio 1,0 m mona zakwalifikowa jako none i dobrze nadajce si do posadowienia budynku. Przy załoeniu fundamentu o szerokoci 1,0 m, głbokoci posadowienia D=1,0 m i braku obcie mimorodowych mona przyj maksymalny, jednostkowy odpór gruntu na poziomie: m q f = 350kPa. 6. Podstawowe dane charakterystyczne działki. Bilans działki (przed rozbudow): Powierzchnia działki 553/84, 1354/84, 837/84, 1349/84, 1350/ m 2 Powierzchnia zabudowy m 2 Powierzchnia pieszo-jezdna m 2 Powierzchnia cigów pieszych m 2 Powierzchnia boiska m 2 Powierzchnia zielona m 2

8 Str. 8 Bilans działki (po rozbudowie): Powierzchnia zabudowy projektowanego budynku m 2 Powierzchnia pieszo-jezdna m 2 Powierzchnia cigów pieszych m 2 Powierzchnia boiska m 2 7. Wpis działki do rejestru zabytków Działka, na której znajduje si obiekt budowlany nie jest wpisana do rejestru zabytków oraz nie podlega ochronie na podstawie miejscowego planu zagospodarowania przestrzennego. 8. Wpływy górnicze Zgodnie z postanowieniem OUG brak wpływów eksploatacji górniczej. 9. Zagroenia dla rodowiska i ludzi Nie przewiduje si negatywnych - innych od typowych dla tego typu obiektu wpływów na rodowisko. Nie przewiduje si zagroe dla higieny i zdrowia uytkowników obiektu budowlanego i jego otoczenia.
