Maszyna do fakturowania prętów i profili TYH-60

Transkrypt

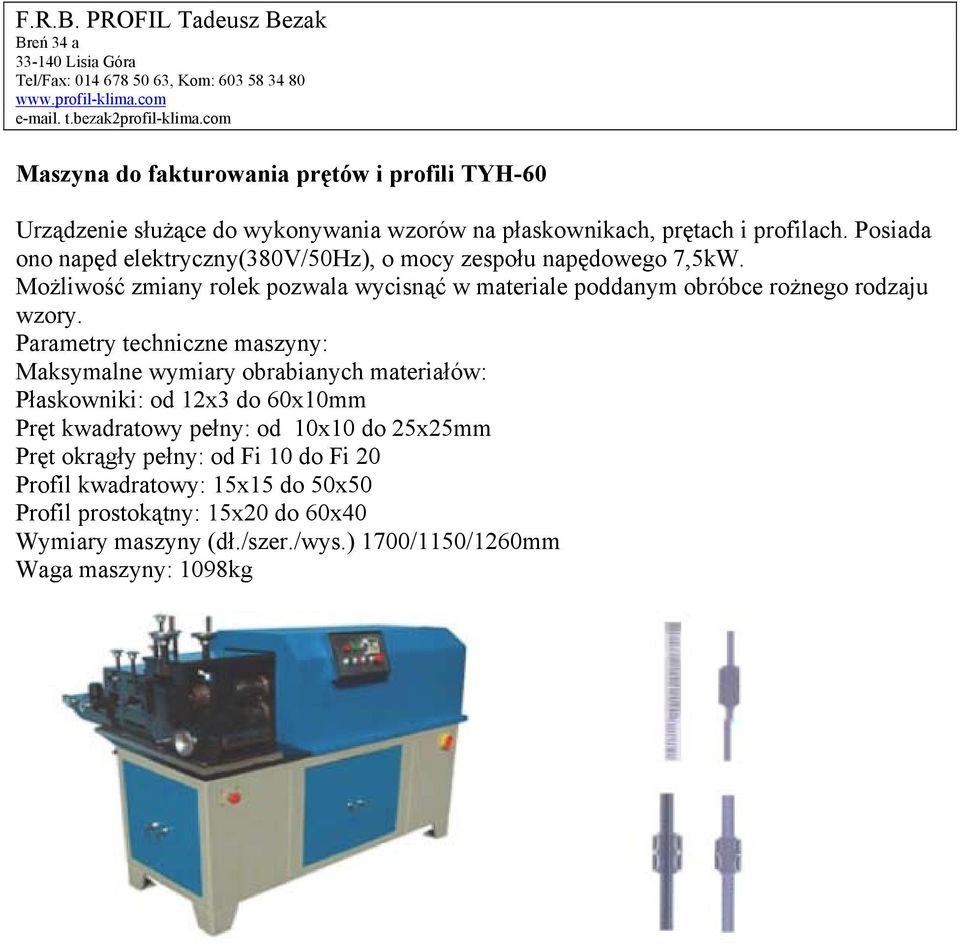

1 Maszyna do fakturowania prętów i profili TYH-60 Urządzenie służące do wykonywania wzorów na płaskownikach, prętach i profilach. Posiada ono napęd elektryczny(380v/50hz), o mocy zespołu napędowego 7,5kW. Możliwość zmiany rolek pozwala wycisnąć w materiale poddanym obróbce rożnego rodzaju wzory. Parametry techniczne maszyny: Maksymalne wymiary obrabianych materiałów: Płaskowniki: od 12x3 do 60x10mm Pręt kwadratowy pełny: od 10x10 do 25x25mm Pręt okrągły pełny: od Fi 10 do Fi 20 Profil kwadratowy: 15x15 do 50x50 Profil prostokątny: 15x20 do 60x40 Wymiary maszyny (dł./szer./wys.) 1700/1150/1260mm Waga maszyny: 1098kg

2 Maszyna do fakturowania prętów i profili TYH-100 Urządzenie służące do wykonywania wzorów na płaskownikach, prętach i profilach. Posiada ono napęd elektryczny(380v/50hz), o mocy zespołu napędowego 7,5kW. Możliwość zmiany rolek pozwala wycisnąć w materiale poddanym obróbce rożnego rodzaju wzory. Parametry techniczne maszyny: Maksymalne wymiary obrabianych materiałów: Płaskowniki: od 12x3 do 60x10mm Pręt kwadratowy pełny: od 10x10 do 30x30mm Profil kwadratowy: 15x15 do 100x100 Profil prostokątny: 15x20 do 60x40 Wymiary maszyny (dł./szer./wys.) 1700/1500/1460mm Waga maszyny: 1260kg

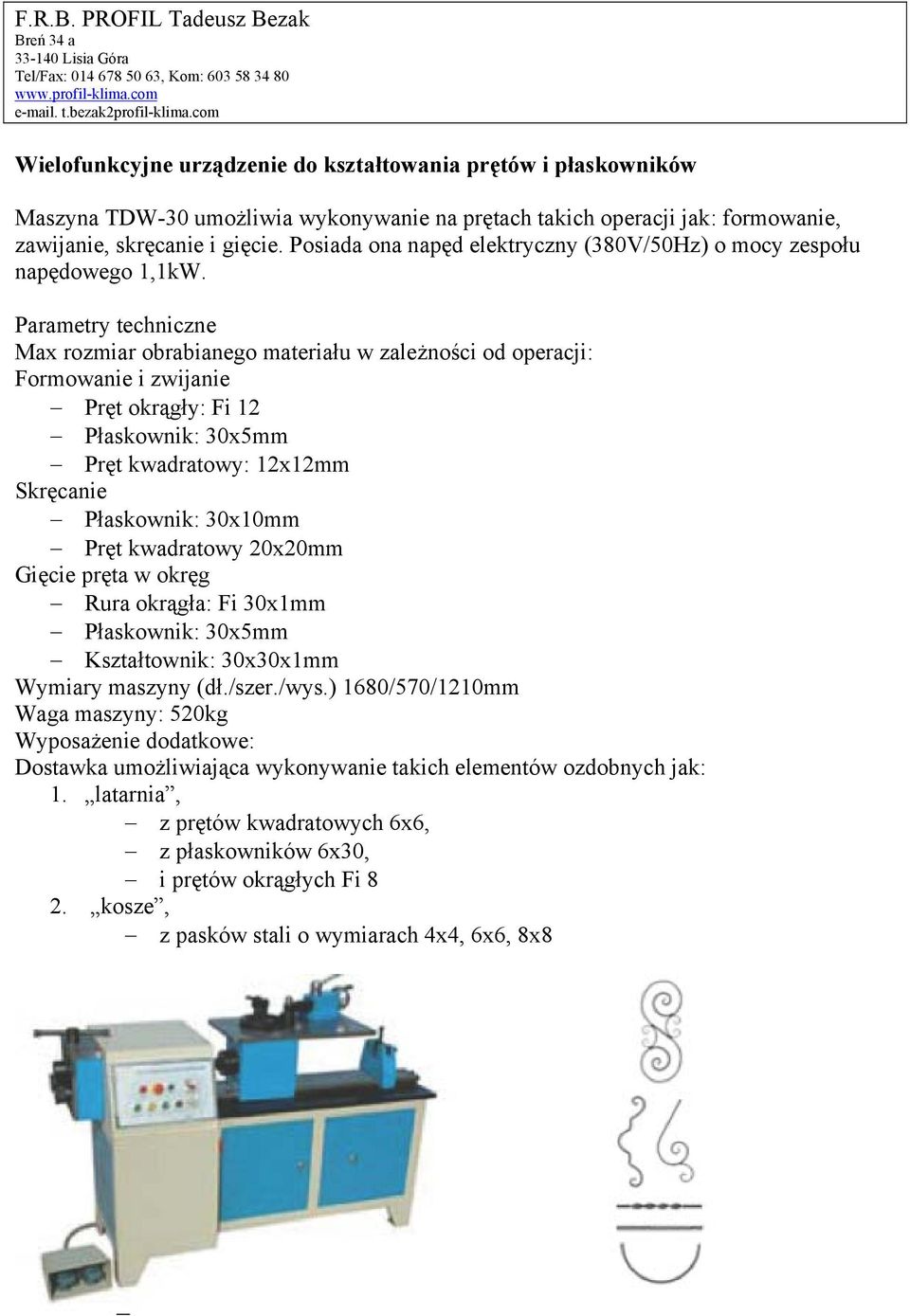

3 Wielofunkcyjne urządzenie do kształtowania prętów i płaskowników Maszyna TDW-30 umożliwia wykonywanie na prętach takich operacji jak: formowanie, zawijanie, skręcanie i gięcie. Posiada ona napęd elektryczny (380V/50Hz) o mocy zespołu napędowego 1,1kW. Parametry techniczne Max rozmiar obrabianego materiału w zależności od operacji: Formowanie i zwijanie Pręt okrągły: Fi 12 Płaskownik: 30x5mm Pręt kwadratowy: 12x12mm Skręcanie Płaskownik: 30x10mm Pręt kwadratowy 20x20mm Gięcie pręta w okręg Rura okrągła: Fi 30x1mm Płaskownik: 30x5mm Kształtownik: 30x30x1mm Wymiary maszyny (dł./szer./wys.) 1680/570/1210mm Waga maszyny: 520kg Wyposażenie dodatkowe: Dostawka umożliwiająca wykonywanie takich elementów ozdobnych jak: 1. latarnia, z prętów kwadratowych 6x6, z płaskowników 6x30, i prętów okrągłych Fi 8 2. kosze, z pasków stali o wymiarach 4x4, 6x6, 8x8

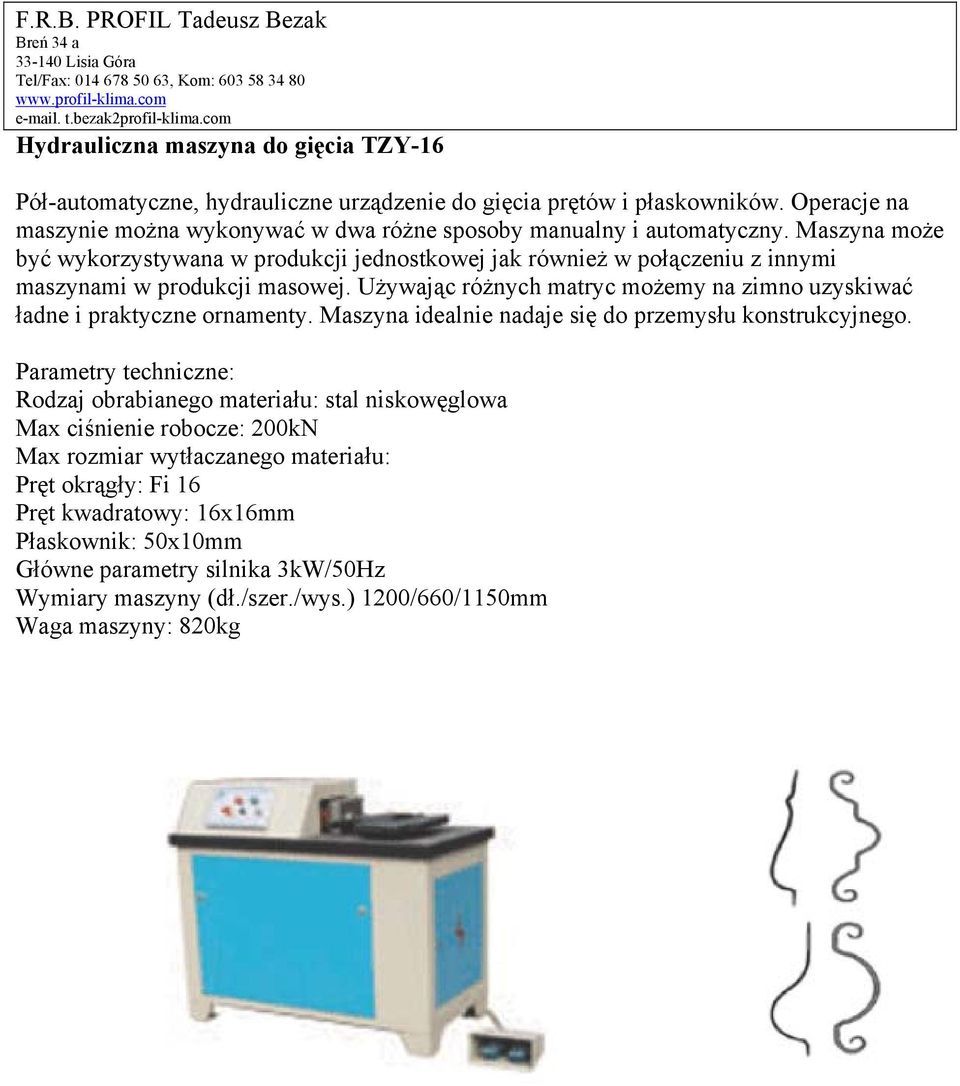

4 Hydrauliczna maszyna do gięcia TZY-16 Pół-automatyczne, hydrauliczne urządzenie do gięcia prętów i płaskowników. Operacje na maszynie można wykonywać w dwa różne sposoby manualny i automatyczny. Maszyna może być wykorzystywana w produkcji jednostkowej jak również w połączeniu z innymi maszynami w produkcji masowej. Używając różnych matryc możemy na zimno uzyskiwać ładne i praktyczne ornamenty. Maszyna idealnie nadaje się do przemysłu konstrukcyjnego. Parametry techniczne: Rodzaj obrabianego materiału: stal niskowęglowa Max ciśnienie robocze: 200kN Max rozmiar wytłaczanego materiału: Pręt okrągły: Fi 16 Pręt kwadratowy: 16x16mm Płaskownik: 50x10mm Główne parametry silnika 3kW/50Hz Wymiary maszyny (dł./szer./wys.) 1200/660/1150mm Waga maszyny: 820kg

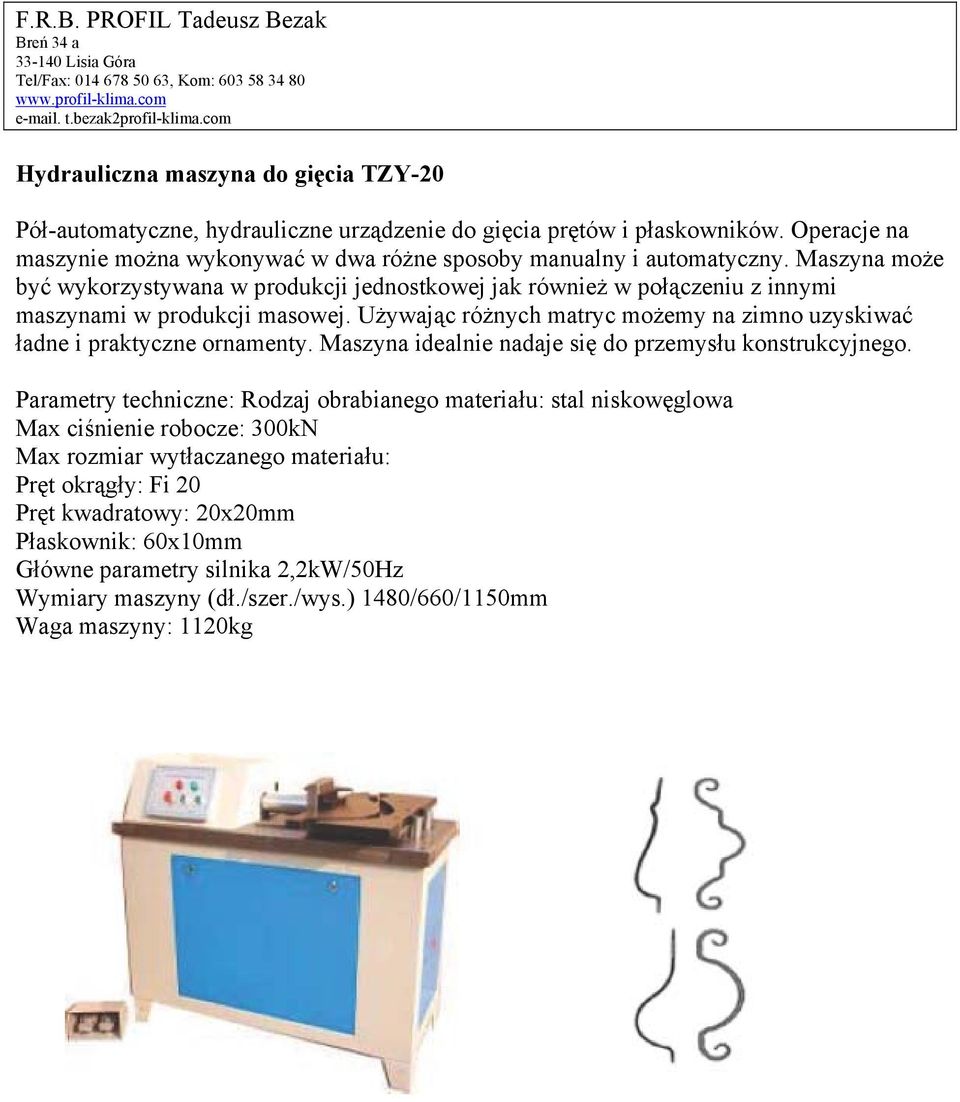

5 Hydrauliczna maszyna do gięcia TZY-20 Pół-automatyczne, hydrauliczne urządzenie do gięcia prętów i płaskowników. Operacje na maszynie można wykonywać w dwa różne sposoby manualny i automatyczny. Maszyna może być wykorzystywana w produkcji jednostkowej jak również w połączeniu z innymi maszynami w produkcji masowej. Używając różnych matryc możemy na zimno uzyskiwać ładne i praktyczne ornamenty. Maszyna idealnie nadaje się do przemysłu konstrukcyjnego. Parametry techniczne: Rodzaj obrabianego materiału: stal niskowęglowa Max ciśnienie robocze: 300kN Max rozmiar wytłaczanego materiału: Pręt okrągły: Fi 20 Pręt kwadratowy: 20x20mm Płaskownik: 60x10mm Główne parametry silnika 2,2kW/50Hz Wymiary maszyny (dł./szer./wys.) 1480/660/1150mm Waga maszyny: 1120kg

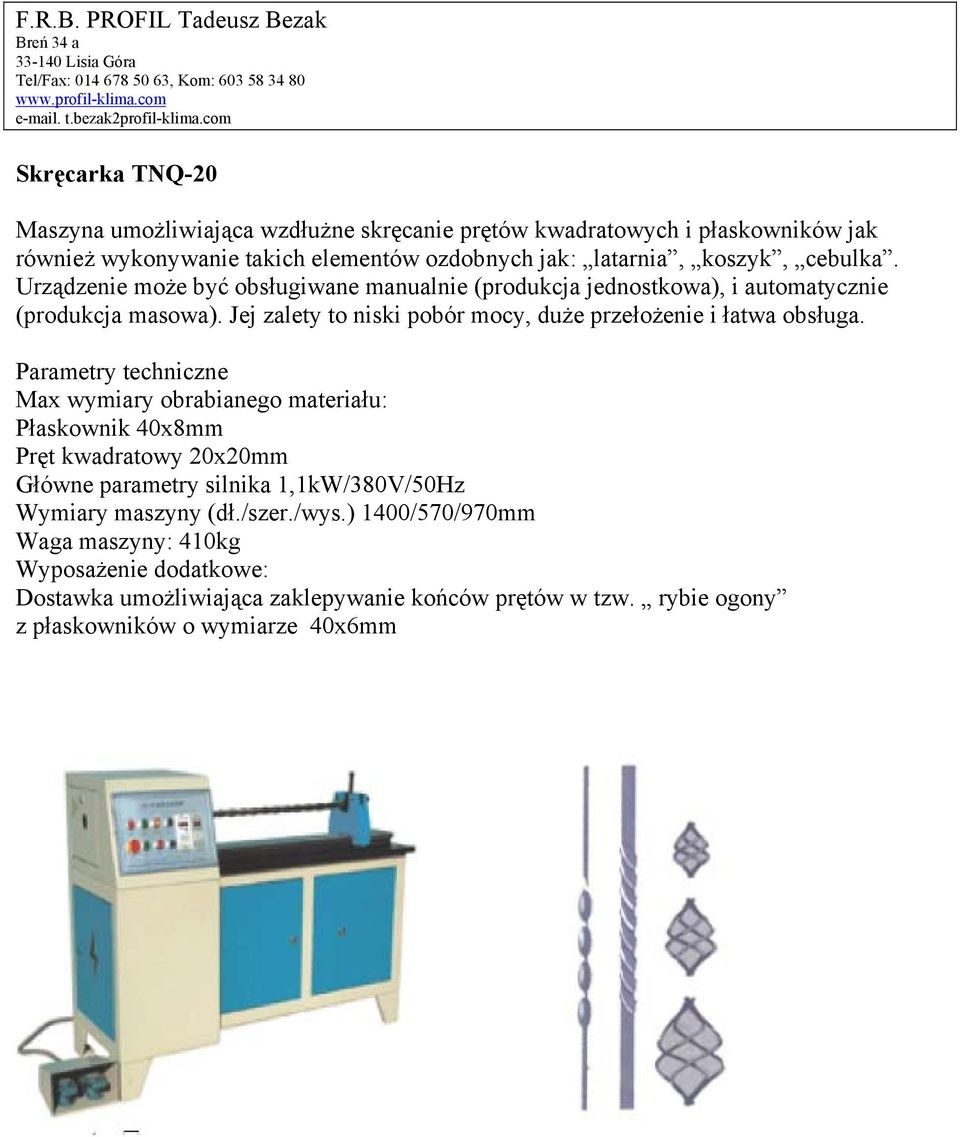

6 Skręcarka TNQ-20 Maszyna umożliwiająca wzdłużne skręcanie prętów kwadratowych i płaskowników jak również wykonywanie takich elementów ozdobnych jak: latarnia, koszyk, cebulka. Urządzenie może być obsługiwane manualnie (produkcja jednostkowa), i automatycznie (produkcja masowa). Jej zalety to niski pobór mocy, duże przełożenie i łatwa obsługa. Parametry techniczne Max wymiary obrabianego materiału: Płaskownik 40x8mm Pręt kwadratowy 20x20mm Główne parametry silnika 1,1kW/380V/50Hz Wymiary maszyny (dł./szer./wys.) 1400/570/970mm Waga maszyny: 410kg Wyposażenie dodatkowe: Dostawka umożliwiająca zaklepywanie końców prętów w tzw. rybie ogony z płaskowników o wymiarze 40x6mm

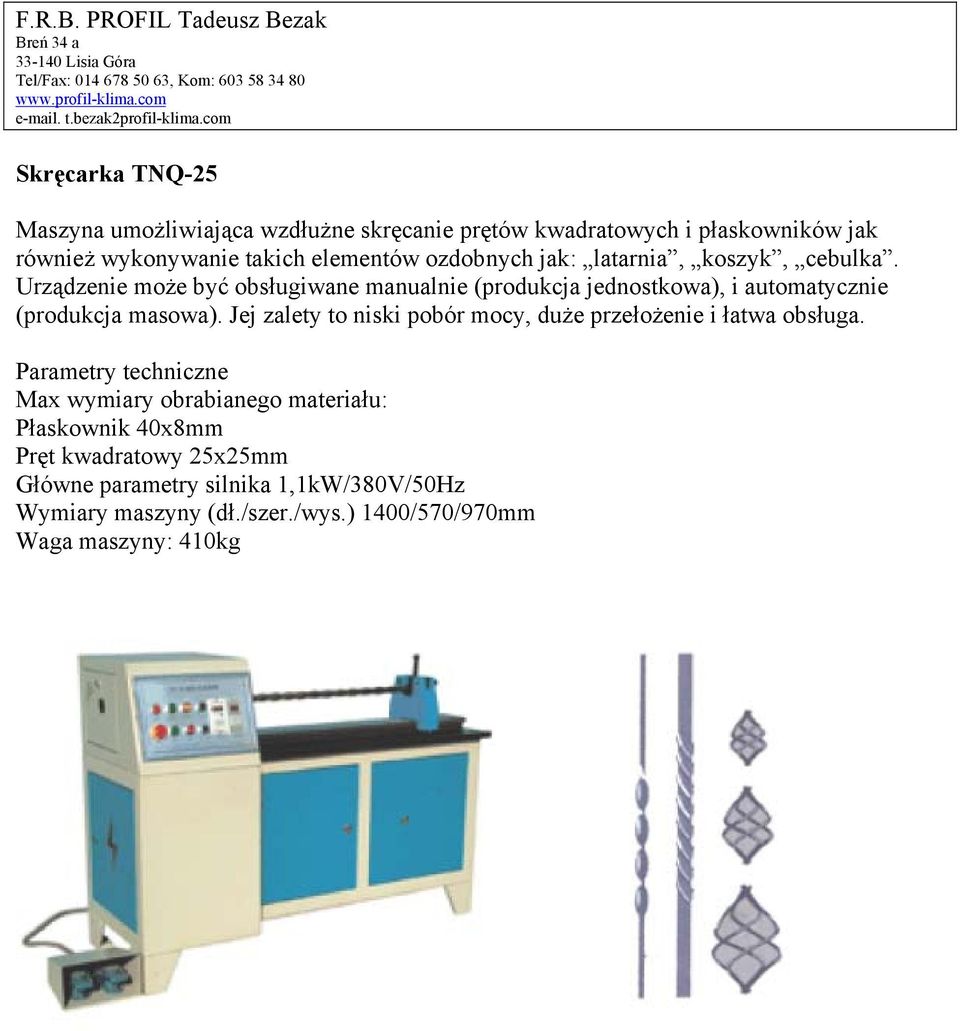

7 Skręcarka TNQ-25 Maszyna umożliwiająca wzdłużne skręcanie prętów kwadratowych i płaskowników jak również wykonywanie takich elementów ozdobnych jak: latarnia, koszyk, cebulka. Urządzenie może być obsługiwane manualnie (produkcja jednostkowa), i automatycznie (produkcja masowa). Jej zalety to niski pobór mocy, duże przełożenie i łatwa obsługa. Parametry techniczne Max wymiary obrabianego materiału: Płaskownik 40x8mm Pręt kwadratowy 25x25mm Główne parametry silnika 1,1kW/380V/50Hz Wymiary maszyny (dł./szer./wys.) 1400/570/970mm Waga maszyny: 410kg

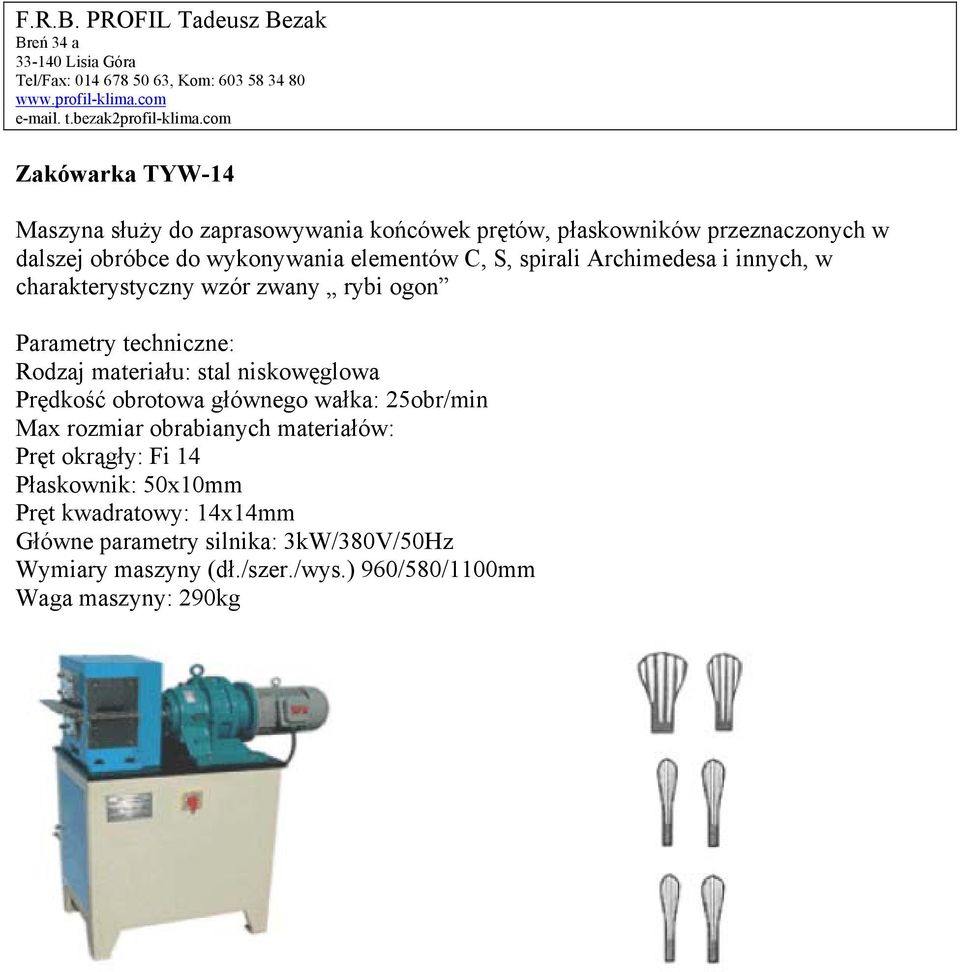

8 Zakówarka TYW-14 Maszyna służy do zaprasowywania końcówek prętów, płaskowników przeznaczonych w dalszej obróbce do wykonywania elementów C, S, spirali Archimedesa i innych, w charakterystyczny wzór zwany rybi ogon Parametry techniczne: Rodzaj materiału: stal niskowęglowa Prędkość obrotowa głównego wałka: 25obr/min Max rozmiar obrabianych materiałów: Pręt okrągły: Fi 14 Płaskownik: 50x10mm Pręt kwadratowy: 14x14mm Główne parametry silnika: 3kW/380V/50Hz Wymiary maszyny (dł./szer./wys.) 960/580/1100mm Waga maszyny: 290kg

9 Zakówarka TYW-16 Maszyna służy do zaprasowywania końcówek prętów, płaskowników przeznaczonych w dalszej obróbce do wykonywania elementów C, S, spirali Archimedesa i innych, w charakterystyczny wzór zwany rybi ogon Parametry techniczne: Rodzaj materiału: stal niskowęglowa Prędkość obrotowa głównego wałka: 22obr/min Max rozmiar obrabianych materiałów: Pręt okrągły: Fi 16 Płaskownik: 60x10mm Pręt kwadratowy: 16x16mm Główne parametry silnika: 5.5kW/380V/50Hz Wymiary maszyny (dł./szer./wys.) 1100/660/1200mm Waga maszyny: 560kg

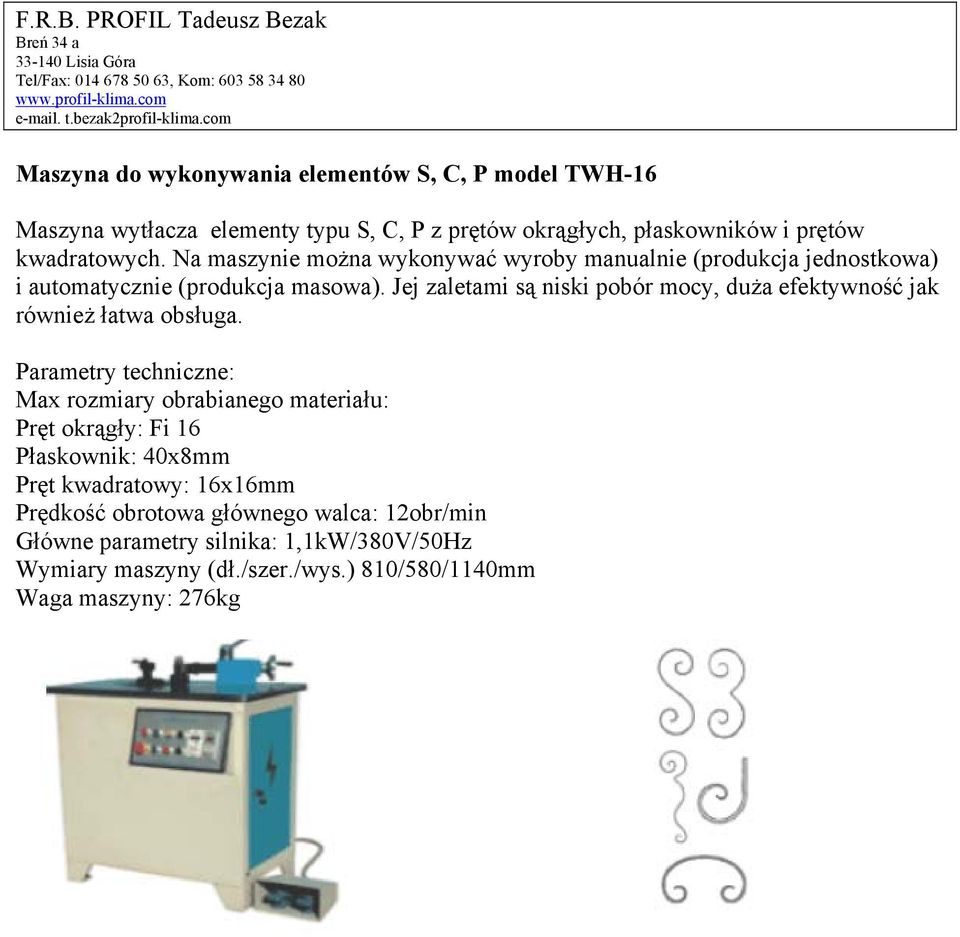

10 Maszyna do wykonywania elementów S, C, P model TWH-16 Maszyna wytłacza elementy typu S, C, P z prętów okrągłych, płaskowników i prętów kwadratowych. Na maszynie można wykonywać wyroby manualnie (produkcja jednostkowa) i automatycznie (produkcja masowa). Jej zaletami są niski pobór mocy, duża efektywność jak również łatwa obsługa. Parametry techniczne: Max rozmiary obrabianego materiału: Pręt okrągły: Fi 16 Płaskownik: 40x8mm Pręt kwadratowy: 16x16mm Prędkość obrotowa głównego walca: 12obr/min Główne parametry silnika: 1,1kW/380V/50Hz Wymiary maszyny (dł./szer./wys.) 810/580/1140mm Waga maszyny: 276kg

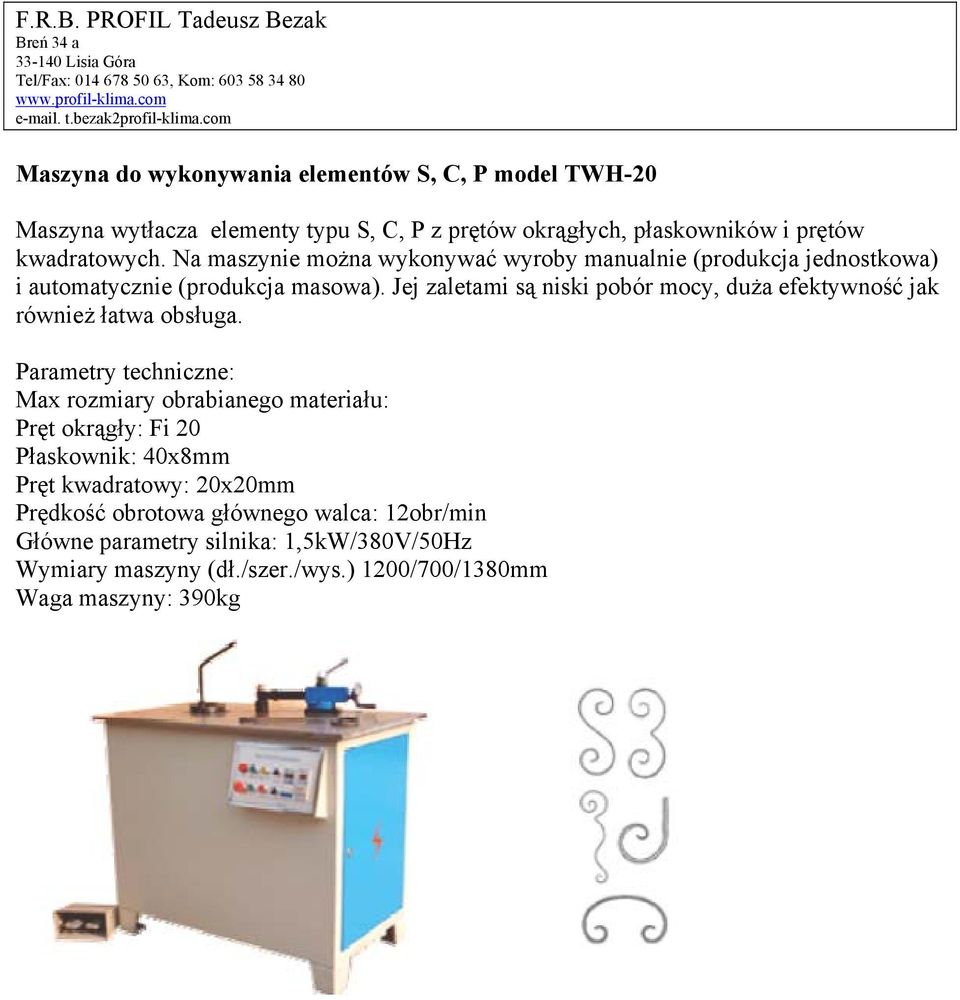

11 Maszyna do wykonywania elementów S, C, P model TWH-20 Maszyna wytłacza elementy typu S, C, P z prętów okrągłych, płaskowników i prętów kwadratowych. Na maszynie można wykonywać wyroby manualnie (produkcja jednostkowa) i automatycznie (produkcja masowa). Jej zaletami są niski pobór mocy, duża efektywność jak również łatwa obsługa. Parametry techniczne: Max rozmiary obrabianego materiału: Pręt okrągły: Fi 20 Płaskownik: 40x8mm Pręt kwadratowy: 20x20mm Prędkość obrotowa głównego walca: 12obr/min Główne parametry silnika: 1,5kW/380V/50Hz Wymiary maszyny (dł./szer./wys.) 1200/700/1380mm Waga maszyny: 390kg

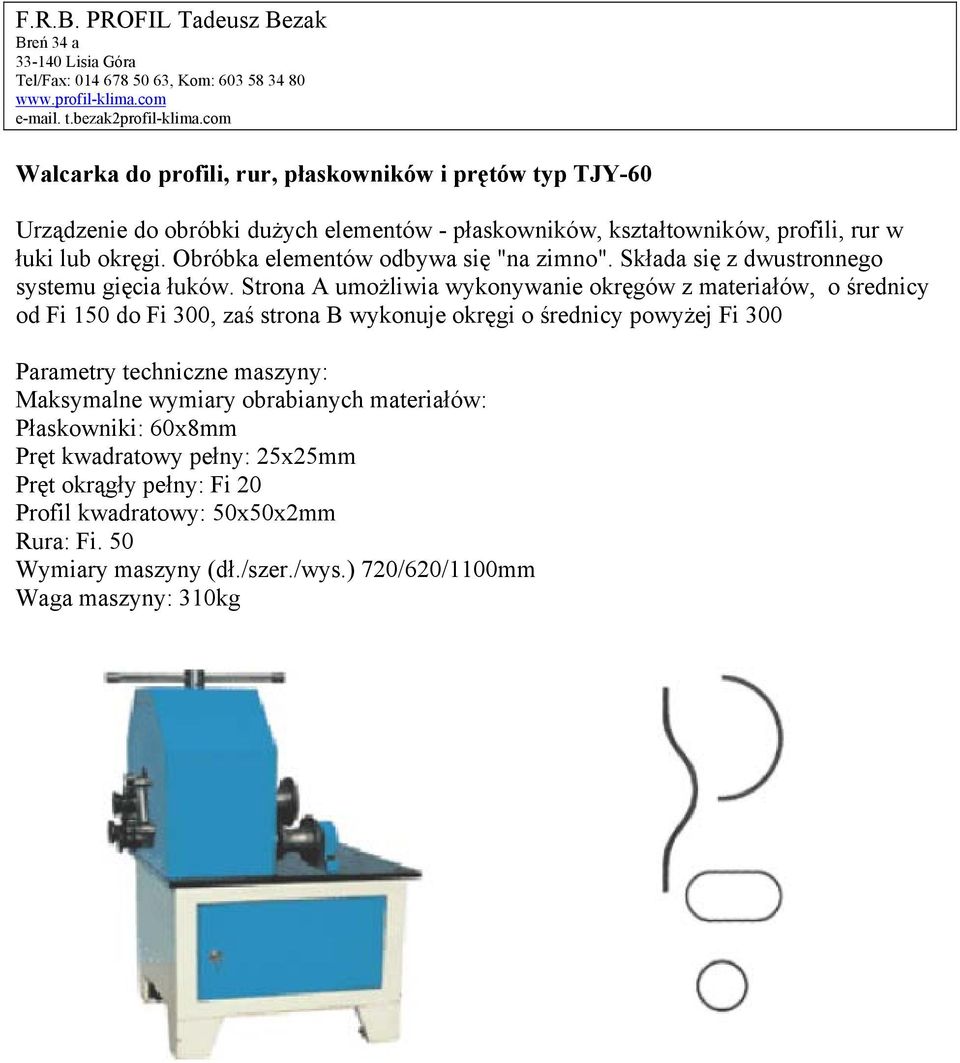

12 Walcarka do profili, rur, płaskowników i prętów typ TJY-60 Urządzenie do obróbki dużych elementów - płaskowników, kształtowników, profili, rur w łuki lub okręgi. Obróbka elementów odbywa się "na zimno". Składa się z dwustronnego systemu gięcia łuków. Strona A umożliwia wykonywanie okręgów z materiałów, o średnicy od Fi 150 do Fi 300, zaś strona B wykonuje okręgi o średnicy powyżej Fi 300 Parametry techniczne maszyny: Maksymalne wymiary obrabianych materiałów: Płaskowniki: 60x8mm Pręt kwadratowy pełny: 25x25mm Pręt okrągły pełny: Fi 20 Profil kwadratowy: 50x50x2mm Rura: Fi. 50 Wymiary maszyny (dł./szer./wys.) 720/620/1100mm Waga maszyny: 310kg

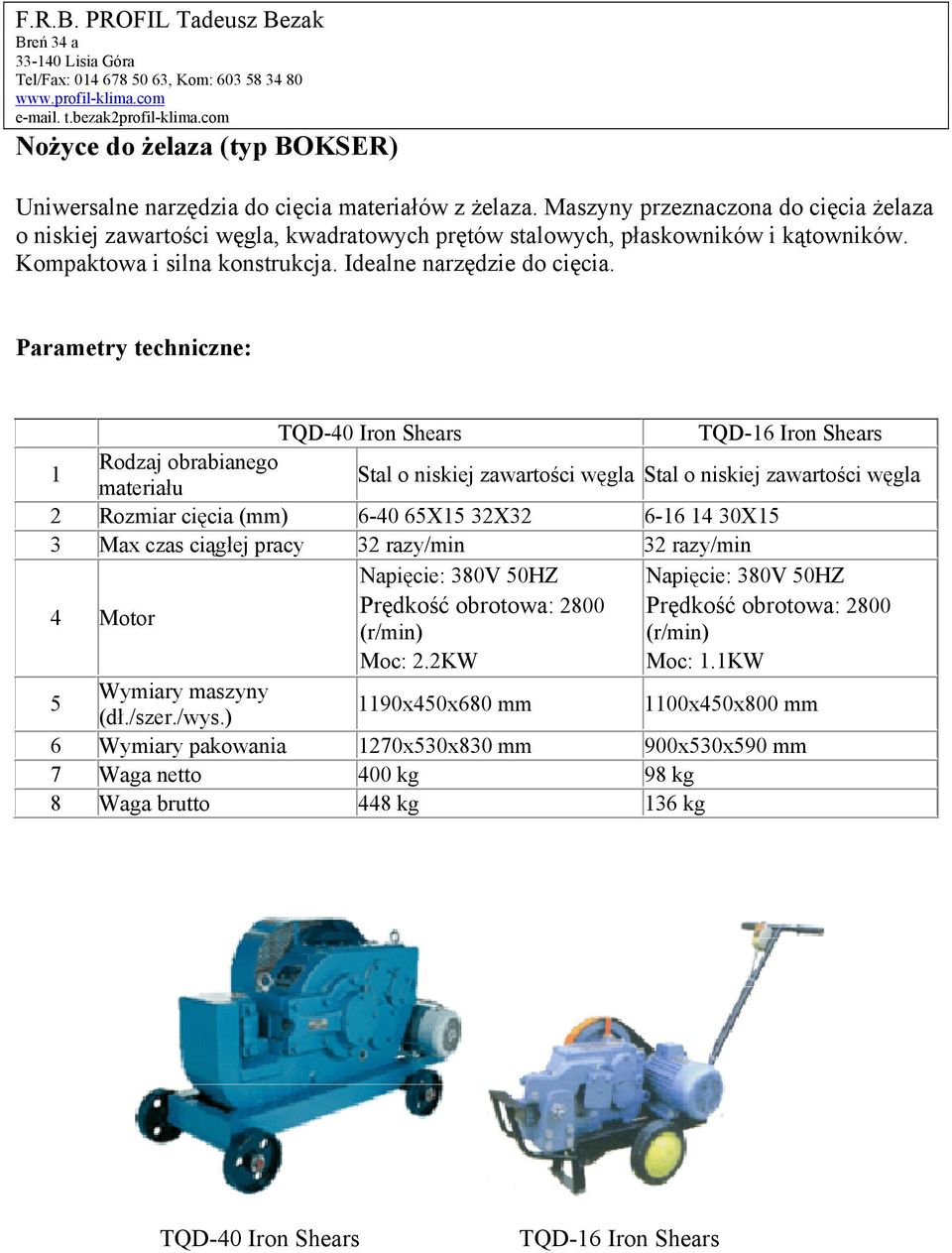

13 Nożyce do żelaza (typ BOKSER) Uniwersalne narzędzia do cięcia materiałów z żelaza. Maszyny przeznaczona do cięcia żelaza o niskiej zawartości węgla, kwadratowych prętów stalowych, płaskowników i kątowników. Kompaktowa i silna konstrukcja. Idealne narzędzie do cięcia. Parametry techniczne: TQD-40 Iron Shears TQD-16 Iron Shears 1 Rodzaj obrabianego materiału Stal o niskiej zawartości węgla Stal o niskiej zawartości węgla 2 Rozmiar cięcia (mm) X15 32X X15 3 Max czas ciągłej pracy 32 razy/min 32 razy/min Napięcie: 380V 50HZ Napięcie: 380V 50HZ 4 Motor Prędkość obrotowa: 2800 Prędkość obrotowa: 2800 (r/min) (r/min) Moc: 2.2KW Moc: 1.1KW 5 Wymiary maszyny (dł./szer./wys.) 1190x450x680 mm 1100x450x800 mm 6 Wymiary pakowania 1270x530x830 mm 900x530x590 mm 7 Waga netto 400 kg 98 kg 8 Waga brutto 448 kg 136 kg TQD-40 Iron Shears TQD-16 Iron Shears

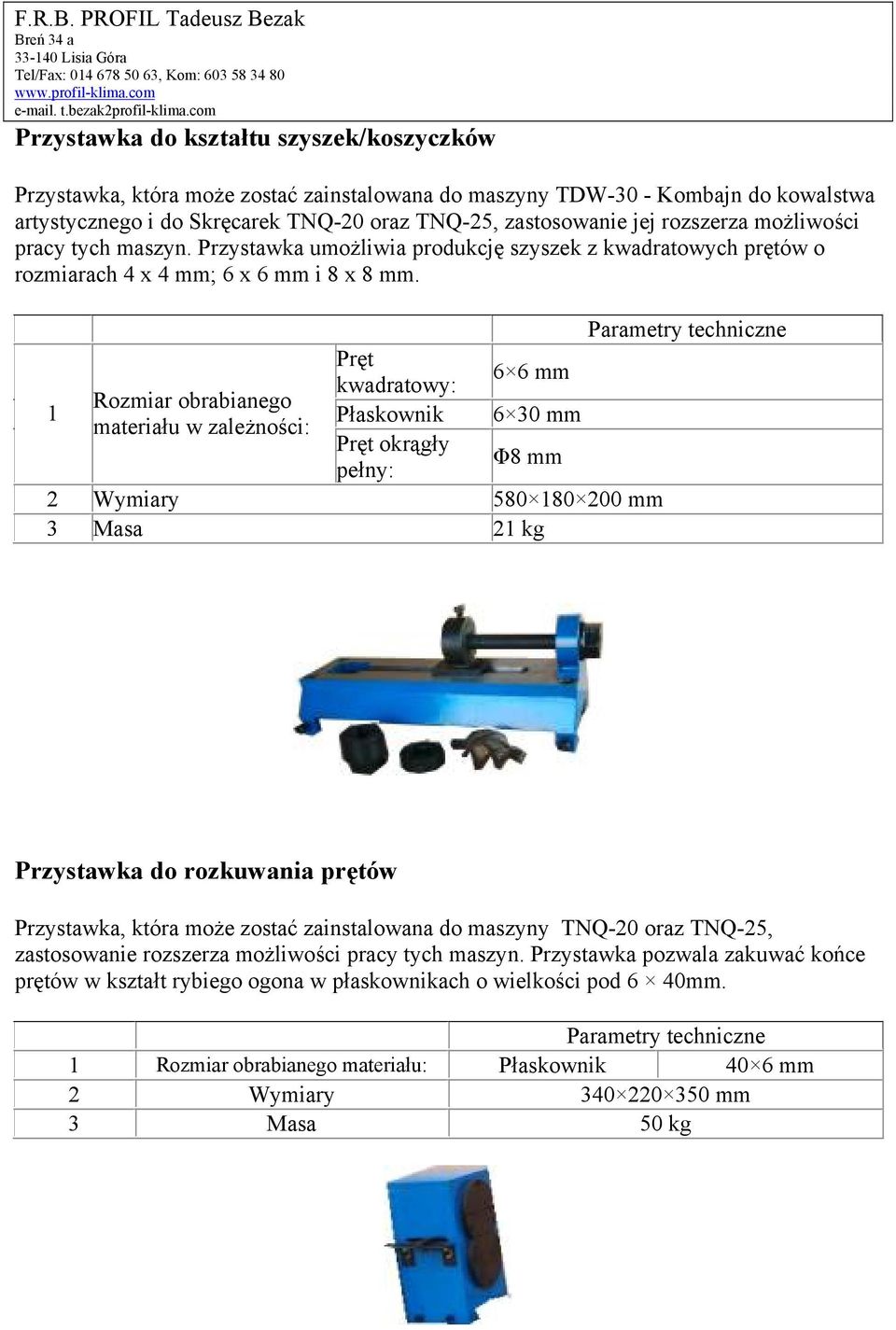

14 Przystawka do kształtu szyszek/koszyczków Przystawka, która może zostać zainstalowana do maszyny TDW-30 - Kombajn do kowalstwa artystycznego i do Skręcarek TNQ-20 oraz TNQ-25, zastosowanie jej rozszerza możliwości pracy tych maszyn. Przystawka umożliwia produkcję szyszek z kwadratowych prętów o rozmiarach 4 x 4 mm; 6 x 6 mm i 8 x 8 mm. Parametry techniczne 1 Pręt 6 6 mm kwadratowy: Rozmiar obrabianego Płaskownik 6 30 mm materiału w zależności: Pręt okrągły Φ8 mm pełny: 2 Wymiary mm 3 Masa 21 kg Przystawka do rozkuwania prętów Przystawka, która może zostać zainstalowana do maszyny TNQ-20 oraz TNQ-25, zastosowanie rozszerza możliwości pracy tych maszyn. Przystawka pozwala zakuwać końce prętów w kształt rybiego ogona w płaskownikach o wielkości pod 6 40mm. Parametry techniczne 1 Rozmiar obrabianego materiału: Płaskownik 40 6 mm 2 Wymiary mm 3 Masa 50 kg

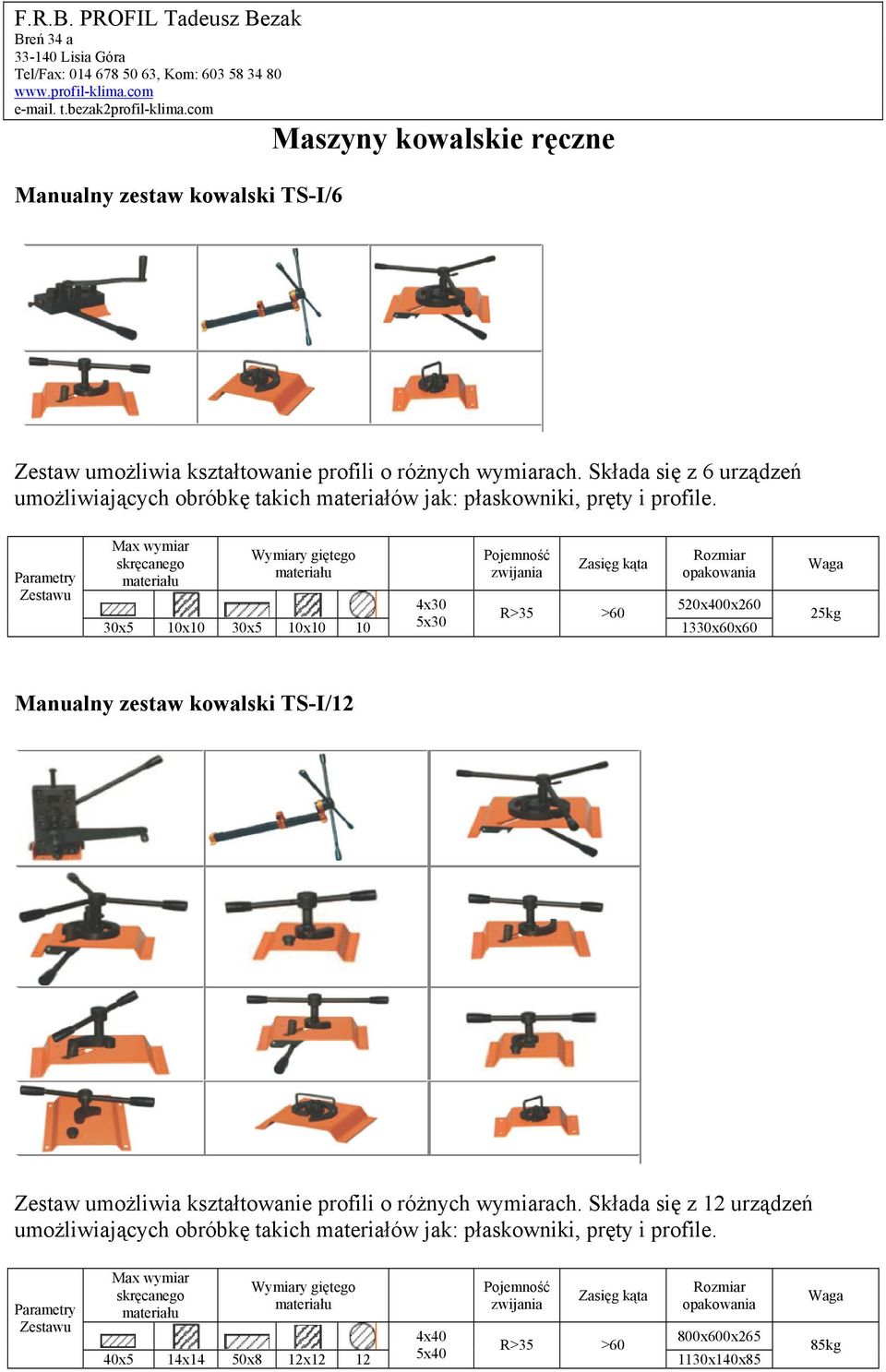

15 Maszyny kowalskie ręczne Manualny zestaw kowalski TS-I/6 Zestaw umożliwia kształtowanie profili o różnych wymiarach. Składa się z 6 urządzeń umożliwiających obróbkę takich materiałów jak: płaskowniki, pręty i profile. Parametry Zestawu Max wymiar skręcanego materiału Wymiary giętego materiału 30x5 10x10 30x5 10x x30 5x30 Pojemność zwijania Zasięg kąta R>35 >60 Rozmiar opakowania 520x400x x60x60 Waga 25kg Manualny zestaw kowalski TS-I/12 Zestaw umożliwia kształtowanie profili o różnych wymiarach. Składa się z 12 urządzeń umożliwiających obróbkę takich materiałów jak: płaskowniki, pręty i profile. Parametry Zestawu Max wymiar skręcanego materiału Wymiary giętego materiału 40x5 14x14 50x8 12x x40 5x40 Pojemność zwijania Zasięg kąta R>35 >60 Rozmiar opakowania 800x600x x140x85 Waga 85kg

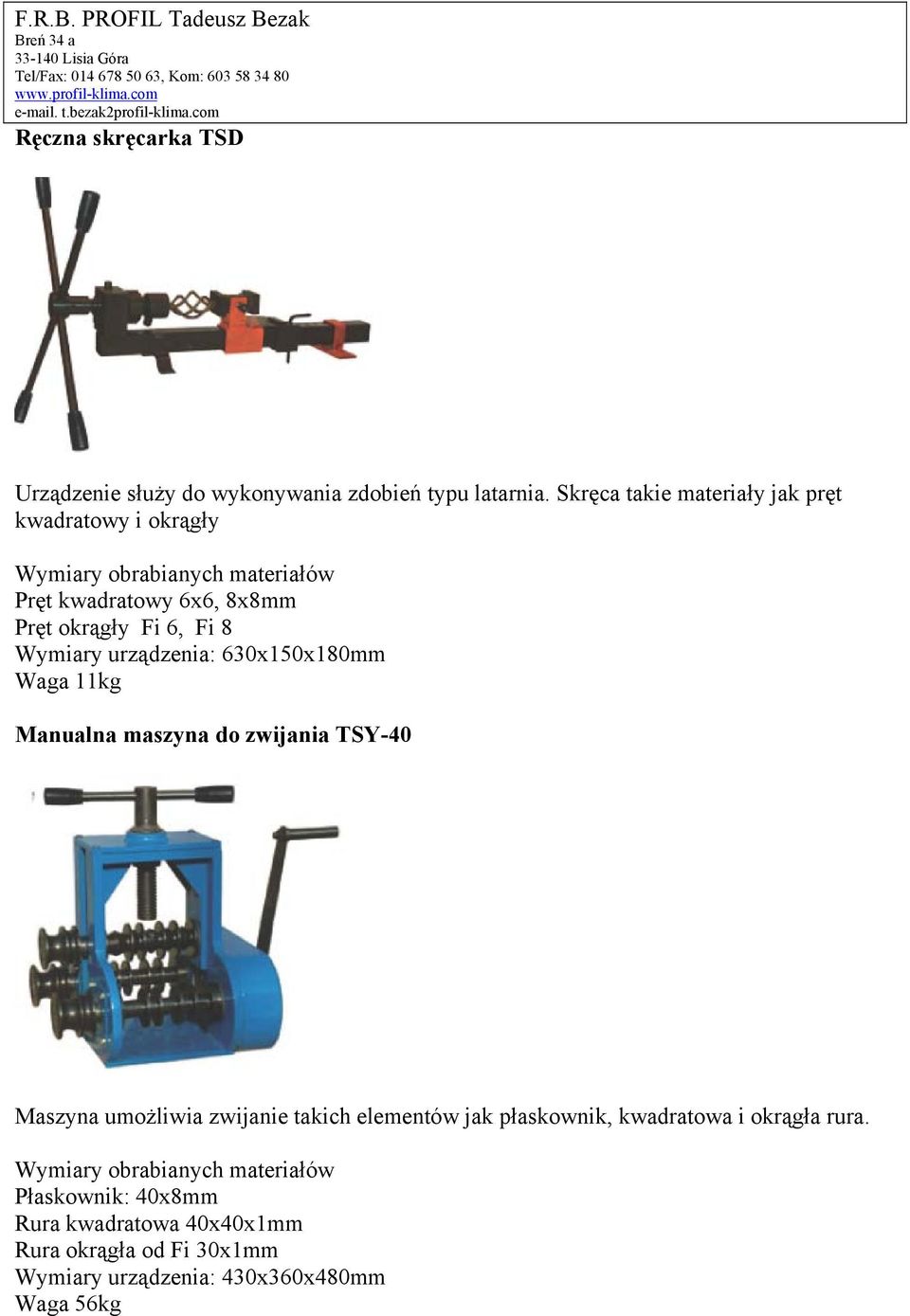

16 Ręczna skręcarka TSD Urządzenie służy do wykonywania zdobień typu latarnia. Skręca takie materiały jak pręt kwadratowy i okrągły Wymiary obrabianych materiałów Pręt kwadratowy 6x6, 8x8mm Pręt okrągły Fi 6, Fi 8 Wymiary urządzenia: 630x150x180mm Waga 11kg Manualna maszyna do zwijania TSY-40 Maszyna umożliwia zwijanie takich elementów jak płaskownik, kwadratowa i okrągła rura. Wymiary obrabianych materiałów Płaskownik: 40x8mm Rura kwadratowa 40x40x1mm Rura okrągła od Fi 30x1mm Wymiary urządzenia: 430x360x480mm Waga 56kg

17 Manualna maszyna do wykonywania klamer TS Wymiary obrabianych materiałów Płaskownik: 30x4mm Pręt kwadratowy 4x4mm Pręt okrągły od Fi 4mm Manualne gilotyny SD Wymiary ciętych materiałów dotyczy maszyny 1 i 2: Numer maszyny 1 2 Płaskownik 3mm 20x8mm Pręt kwadratowy 6x6mm 18x18mm Pręt okrągły Fi 8 Fi 20 Wymiary maszyny (maszyna1/maszyna2): 360x340x120mm/360x260x200 Waga: 8/16 Maszyna nr 3 umożliwia wycinanie z płaskowników do grubości 2mm różnego rodzaju wzorów. Wymiary maszyny: 240x260x280 Waga: 9

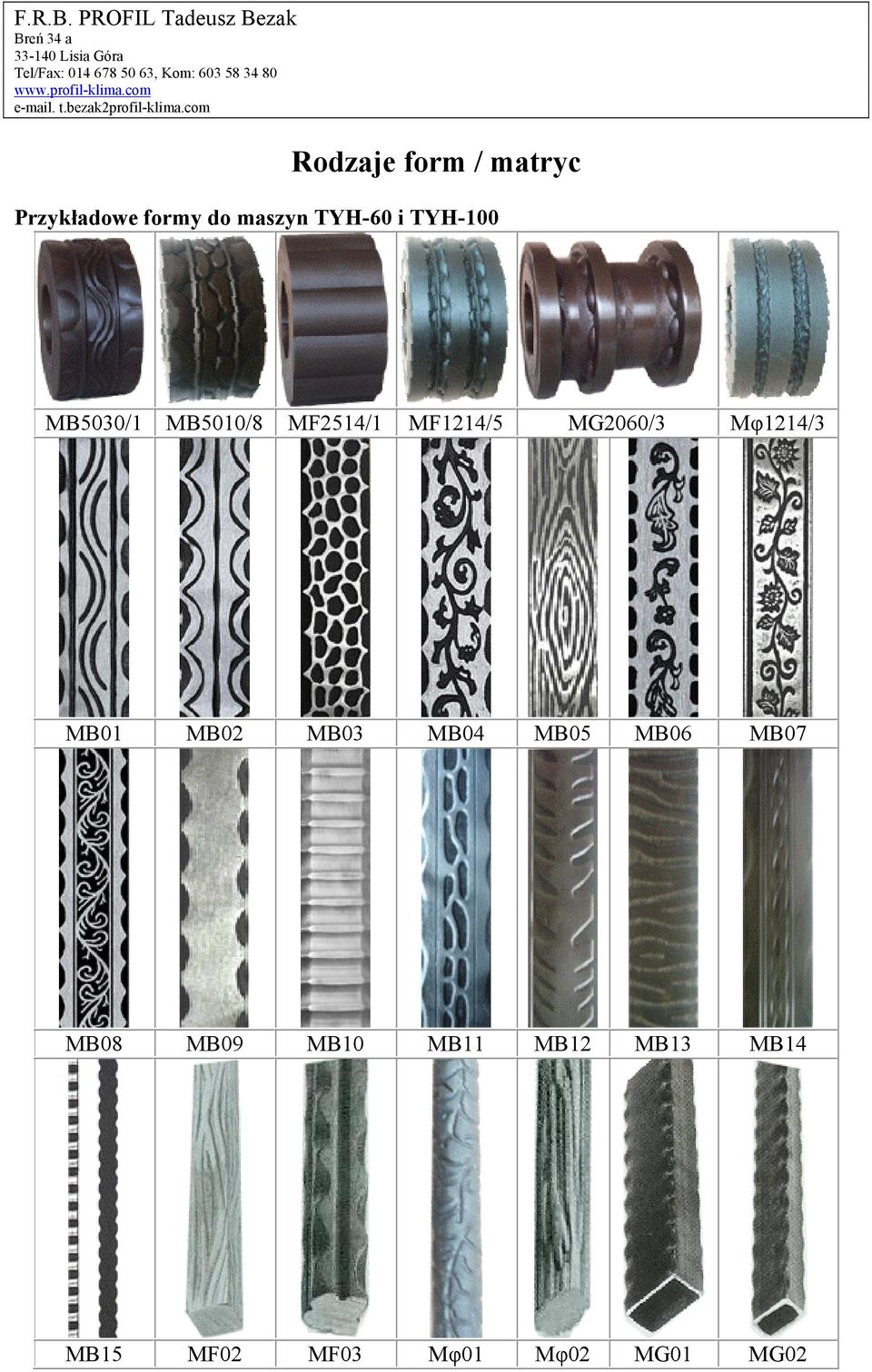

18 Rodzaje form / matryc Przykładowe formy do maszyn TYH-60 i TYH-100 MB5030/1 MB5010/8 MF2514/1 MF1214/5 MG2060/3 Mφ1214/3 MB01 MB02 MB03 MB04 MB05 MB06 MB07 MB08 MB09 MB10 MB11 MB12 MB13 MB14 MB15 MF02 MF03 Mφ01 Mφ02 MG01 MG02

19 Kamienie do maszyn TYW-14 i TYW-16 MY2050/3 MY1650/6 MY2050/1 MY1660/4 Formy do maszyn TWH-16 i TWH-20 Typ C zaginające wzór C Typ SiP zaginające wzór S i P

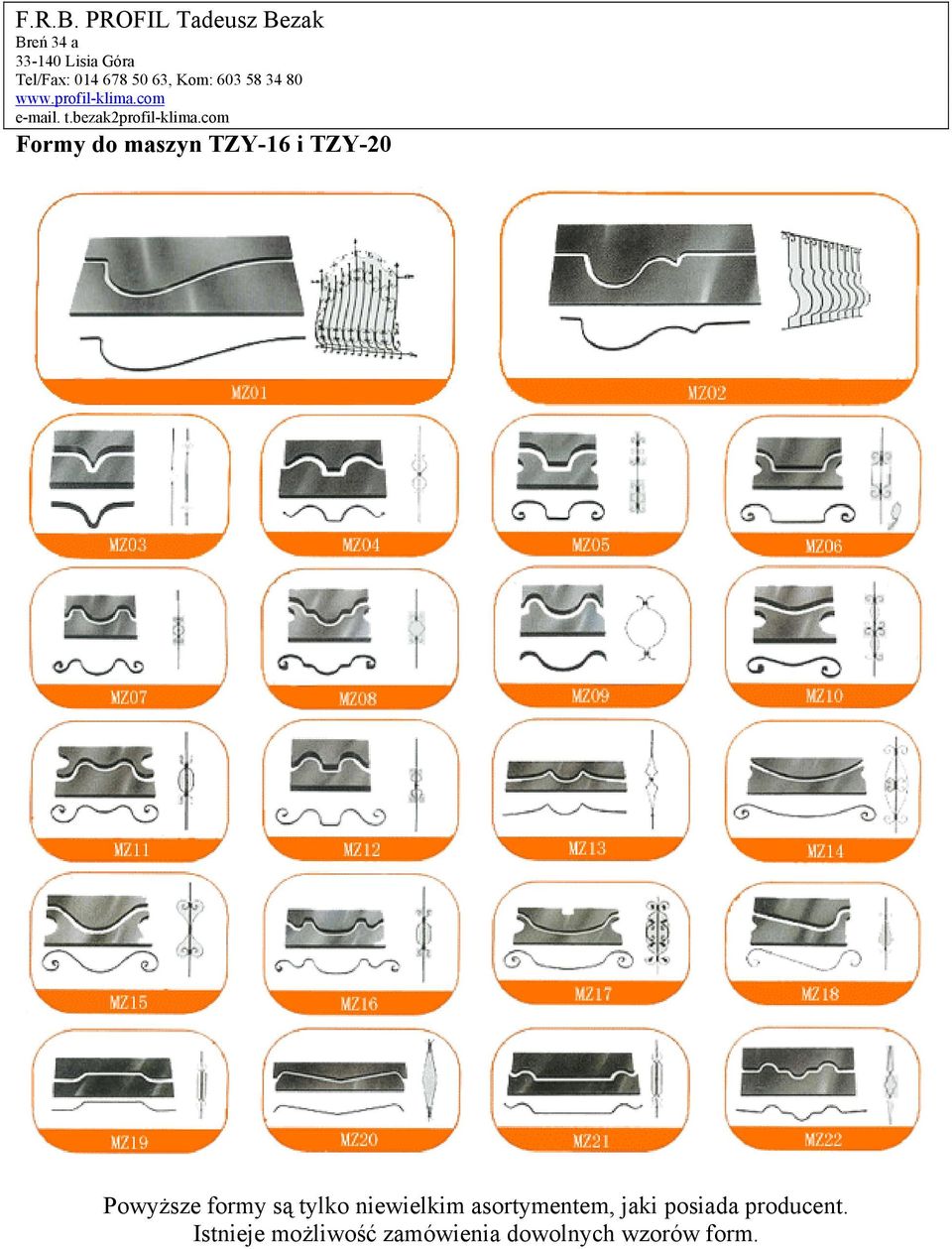

20 Formy do maszyn TZY-16 i TZY-20 Powyższe formy są tylko niewielkim asortymentem, jaki posiada producent. Istnieje możliwość zamówienia dowolnych wzorów form.
