1 ZDROWY KLIMAT LEPSZE Ż YCIE KARTA KATALOGOWA 02/2017 GRZEJNIKI T6, PLAN MULTI HIGIENICZNE

2 2 DANE TECHNICZNE T6 PLAN MULTI HIGIENICZNE 13 bar 10 bar max. max. T6 podłączenia 2 x GZ 3/4 środkowe 4 x GW 1/2 PLAN MULTI HIGIENICZNE podłączenia 4 x GW 1/2 2 x GZ 3/4 z prawej strony (z lewej na zamówienie) ciśnienie próbne 1,3 MPa ciśnienie pracy 1,0 MPa temperatura zasilania 110 C WYDAJNOŚĆ CIEPLNA Badania przeprowadzono zgodnie z EN na Uniwersytecie Technicznym w Stuttgarcie. MATERIAŁ Walcowana na zimno blacha stalowa zgodna z EN i płaska, ocynkowana płyta stalowa o grubości 1,0 mm. WYPOSAŻENIE Produkt fabrycznie jest starczany z zaworem (w zależności od modelu) z określoną nastawą, korkiem spustowym, zaślepką i specjalnym odpowietrznikiem. Nie posiada konwektorów, osłony górnej i osłon bocznych. OPAKOWANIE 1. Osłona powierzchni z tektury litej 2. Osłona narożników z tektury falistej 3. Folia termokurczliwa 4. Styropianowa osłona zaworu MALOWANIE Powłoka gruntująca wg DIN cz. 1, utwardzana termicznie. Powłoka wykończeniowa wg DIN cz. 2. Na życzenie stawa grzejników w innych kolorach RAL i specjalnych za płatą (aktualny cennik grzejników płytowych COSMO) ZALETY: Grzejniki PLAN higieniczne z uwagi na brak konwektorów i osłon najczęściej stosowane są w szpitalach i innych obiektach służby zdrowia ze względu na szczególną łatwość czyszczenia. odpowiedni odstęp między panelami grzewczymi łatwość czyszczenia wysokiej jakości obróbka zaokrąglonych naroży i kantów

3 DANE TECHNICZNE 3 PRZEGLĄ D TYPÓW typ 10 PV 10 PM 20 PV-S 20 PM-S 30 PV 30 PM typ 10 PV / 10 PM 20 PV-S / 20 PM-S 30 PV / 30 PM dla grzejników T6 PLAN HIGIENICZNYCH dla grzejników PLAN MULTI HIGIENICZNYCH 3000 dla wszystkich wysokości rozstaw podł. lnych 50 mm skok od mm długości ze skokiem co 200 mm; datkowo długości 520, 720, 920, 1120, 1320 mm

4 4 DANE TECHNICZNE PODŁĄCZENIA INSTALACJA DWURUROWA PLAN MULTI HIGIENICZNE zasilanie podłączenie lne prawe powrót odpowietrznik korek spustowy zaślepka podłączenie lne lewe podłączenie pośrednie boczne podłączenie krzyżowe Uwaga: Przy montowaniu GRZEJNIKÓW PLAN MULTI HIGIENICZNYCH jako grzejników kompaktowych, należy zaślepkę z tworzywa sztucznego GW 3/4 zastąpić zaślepką mosiężną lub niklowaną. Na życzenie, starczamy zestaw o numerze artykułu G00UM0000A.

5 DANE TECHNICZNE 5 PODŁĄCZENIA INSTALACJA DWURUROWA T6 zasilanie podłączenie lne środkowe powrót odpowietrznik korek spustowy zaślepka podłączenie lne środkowe podłączenie pośrednie boczne podłączenie krzyżowe Uwaga: Przy montowaniu GRZEJNIKÓW T6 PLAN HIGIENICZNYCH jako grzejników kompaktowych, należy zaślepkę z tworzywa sztucznego GW 3/4 zastąpić zaślepką mosiężną lub niklowaną. Na życzenie, starczamy zestaw o numerze artykułu G00UM0000A. Dodatkowo trzeba usunąć część specjalnego odpowietrznika, wykonaną z tworzywa sztucznego

6 6 DANE TECHNICZNE WYDAJNOŚĆ CIEPLNA T6 - TEMPERATURA 75/65/20 C I 55/45/20 C 75/65/20 C Osłony boczne oraz pokrywa górna grzejników są uwzględnione w danych tyczących mocy Wydajność cieplna w watach zgodnie z normą EN temp. zasilania 75 - temp. powrotu 65 - temp. pomieszczenia 20 C typ 10 PM 20 PM-S 30 PM 10 PM 20 PM-S 30 PM 10 PM 20 PM-S 30 PM 10 PM 20 PM-S 30 PM 10 PM 20 PM-S 30 PM moc 400 wat wat wat wat wat wat wat wat wat wat wat wat wat wat wat wat wat wat wat wykładnik n 1,2685 1,2715 1,2628 1,2579 1,2709 1,2672 1,2473 1,2702 1,2716 1,2367 1,2696 1,2760 1,2603 1,2759 1, /45/20 C Osłony boczne oraz pokrywa górna grzejników są uwzględnione w danych tyczących mocy Wydajność cieplna w watach zgodnie z normą EN temp. zasilania 55 - temp. powrotu 45 - temp. pomieszczenia 20 C typ 10 PM 20 PM-S 30 PM 10 PM 20 PM-S 30 PM 10 PM 20 PM-S 30 PM 10 PM 20 PM-S 30 PM 10 PM 20 PM-S 30 PM moc 400 wat wat wat wat wat wat wat wat wat wat wat wat wat wat wat wat wat wat wat wykładnik n 1,2685 1,2715 1,2628 1,2579 1,2709 1,2672 1,2473 1,2702 1,2716 1,2367 1,2696 1,2760 1,2603 1,2759 1,2964

7 DANE TECHNICZNE 7 WYDAJNOŚĆ CIEPLNA PLAN MULTI HIGIENICZNE - TEMPERATURA 75/65/20 C I 55/45/20 C 75/65/20 C Osłony boczne oraz pokrywa górna grzejników są uwzględnione w danych tyczących mocy Wydajność cieplna w watach zgodnie z normą EN temp. zasilania 75 - temp. powrotu 65 - temp. pomieszczenia 20 C typ 10 PV 20 PV-S 30 PV 10 PV 20 PV-S 30 PV 10 PV 20 PV-S 30 PV 10 PV 20 PV-S 30 PV 10 PV 20 PV-S 30 PV moc 400 wat wat wat wat wat wat wat wat wat wat wat wat wat wat wat wat wat wat wat wykładnik n 1,2685 1,2715 1,2628 1,2579 1,2709 1,2672 1,2473 1,2702 1,2716 1,2367 1,2696 1,2760 1,2603 1,2759 1, /45/20 C Osłony boczne oraz pokrywa górna grzejników są uwzględnione w danych tyczących mocy Wydajność cieplna w watach zgodnie z normą EN temp. zasilania 55 - temp. powrotu 45 - temp. pomieszczenia 20 C typ 10 PV 20 PV-S 30 PV 10 PV 20 PV-S 30 PV 10 PV 20 PV-S 30 PV 10 PV 20 PV-S 30 PV 10 PV 20 PV-S 30 PV moc 400 wat wat wat wat wat wat wat wat wat wat wat wat wat wat wat wat wat wat wat wykładnik n 1,2685 1,2715 1,2628 1,2579 1,2709 1,2672 1,2473 1,2702 1,2716 1,2367 1,2696 1,2760 1,2603 1,2759 1,2964

8 8 DANE TECHNICZNE WAGA I POJEMNOŚĆ T6, PLAN MULTI HIGIENICZNE typ waga 10 PM 10 PV 20 PM-S 20 PV-S 30 PM 30 PV 10 PM 10 PV 20 PM-S 20 PV-S 30 PM 30 PV 10 PM 10 PV 20 PM-S 20 PV-S 30 PM 30 PV 10 PM 10 PV 20 PM-S 20 PV-S 30 PM 30 PV 10 PM 10 PV 20 PM-S 20 PV-S 30 PM 30 PV 400 kg 5,19 7,44 10,30 6,28 9,27 12,85 7,41 11,12 15,42 8,49 12,90 17,88 11,95 18,59 25, kg 6,24 9,17 12,71 7,67 11,55 16,03 9,10 13,94 19,36 10,50 16,24 22,55 14,97 23,60 32, kg 6,93 10,32 14,32 8,59 13,07 18,15 10,24 15,83 21,98 11,85 18,47 25,65 17,00 26,96 37, kg 7,99 12,06 16,75 9,96 15,33 21,32 11,95 18,65 25,93 13,87 21,82 30,32 20,02 31,98 44, kg 8,69 13,22 18,36 10,88 16,86 23,44 13,08 20,53 28,55 15,22 24,05 33,43 22,05 35,33 49, kg 9,74 15,01 20,91 12,25 19,20 26,75 14,78 23,41 32,62 17,23 27,46 38,24 25,08 40,43 56, kg 10,43 16,17 22,52 13,17 20,72 28,86 15,92 25,30 35,26 18,58 29,69 41,35 27,10 43,78 61, kg 11,48 17,90 24,93 14,54 23,00 32,04 17,63 28,12 39,19 20,60 33,03 46,01 30,13 48,80 68, kg 12,19 19,05 26,54 15,46 24,51 34,16 18,76 30,00 41,81 21,94 35,26 49,13 32,15 52,14 72, kg 13,42 20,79 28,96 17,02 26,78 37,32 20,64 32,83 45,75 24,14 38,62 53,79 35,36 57,17 79, kg 14,12 22,01 30,71 17,94 28,37 39,58 21,78 34,77 48,52 25,49 40,91 57,04 37,38 60,59 84, kg 16,14 24,90 34,73 20,49 32,15 44,87 24,88 39,48 55,08 29,13 46,49 64,82 42,70 68,96 96, kg 17,98 27,95 39,00 22,88 36,13 50,41 27,80 44,34 61,88 32,57 52,23 72,83 47,85 77,51 108, kg 19,73 30,83 43,01 25,18 39,91 55,69 30,66 49,06 68,44 35,94 57,80 80,60 52,90 85,89 119, kg 21,49 33,73 47,05 27,46 43,70 60,98 33,49 53,76 75,00 39,30 63,38 88,39 57,94 94,26 131, kg 23,23 36,61 51,07 29,76 47,50 66,29 36,33 58,47 81,58 42,66 68,96 96,16 63,00 102,64 143, kg 24,98 39,50 55,10 32,05 51,29 71,57 39,16 63,17 88,14 46,03 74,53 103,94 68,04 111,00 154, kg 26,74 42,39 59,13 34,34 55,08 76,86 42,00 67,87 94,70 49,39 80,10 111,71 73,10 119,39 166, kg 28,49 45,28 63,15 36,65 58,88 82,15 44,84 72,58 101,27 52,77 85,69 119,49 78,16 127,77 178,31 T6, PLAN MULTI HIGIENICZNE POJEMNOŚĆ WODY W LITRACH/M typy grzejników 10 PM, 10 PV 20 PM-S, 20 PV-S 30 PM, 30 PV 2,0 3,9 6,0 2,6 5,0 7,6 3,3 6,1 9,4 3,7 7,1 10,8 5,1 10,2 15,6

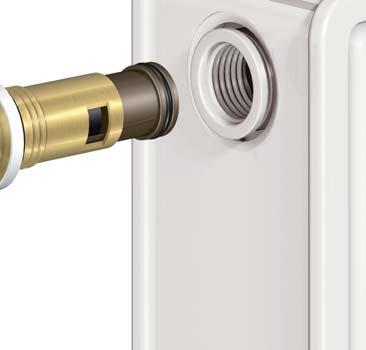

9 DANE TECHNICZNE 9 NASTAWY WSTĘ PNE ZALETY WKŁADEK ZAWOROWYCH W GRZEJNIKACH T6 PLAN HIGIENICZNYCH I PLAN MULTI HIGIENICZNYCH COSMO Płynna praca oraz bezstopniowo ustawiany pierścień nastawy kładne nastawianie niska awaryjność podczas eksploatacji łatwe czyszczenie wkładek zaworowych kolorowe oznaczenie wkładki z określoną nastawą fabryczną FABRYCZNE NASTAWY WSTĘ PNE Grzejniki T6 i PLAN MULTI HIGIENICZNE, wyposażone są fabrycznie we wkładki zaworowe z określoną nastawą wstępną (możliwa późniejsza zmiana nastawy w zależności od potrzeb). Seryjnie zamontowane wkładki zaworowe umożliwiają uzyskanie 8 nastaw głównych k v oraz szeregu nastaw pośrednich. Fabrycznie ustawia się 5 wybranych nastaw w zależności od wielkości grzejnika. Nastawy określone są przy założeniu min. ciśnienia w instalacji na poziomie 100 mbar. KORZYŚCI RÓWNOWAŻENIA HYDRAULICZNEGO oszczędność energii 6 % redukcja CO 2 komfort cieplny redukcja szumów w instalacji ZALETY FABRYCZNEJ NASTAWY WSTĘPNEJ ZAWORÓW optymalne równoważenie hydrauliczne w budynkach oszczędność czasu pracy instalatorów po wyregulowaniu instalacji oszczędność energii 6 % oszczędność 20 % w zużyciu energii elektrycznej przez pompę obiegową K V -TABELA WARTOŚCI nastawa N 6,5 5,2 3,9 1,1 wartość k v 0,72 0,56 0,42 0,30 0,13 kolor pierścienia czerwony niebieski zielony czarny biały Korekty nastaw zaworów można wprowadzać także pod ciśnieniem roboczym.

10 10 DANE TECHNICZNE WSKAZÓWKI MONTAŻ OWE GRZEJNIKI PŁYTOWE SĄ DOSTARCZANE W OPAKOWA- NIACH Z POTRÓJNYM ZABEZPIECZENIEM: Opakowanie jest tak zaprojektowane, że jego zdjęcie nie jest konieczne dla montażu i podłączenia. Dzięki temu zachowana jest pełna ochrona grzejnika, aż zakończenia robót montażowych. Dopuszcza się montaż i próbny rozruch z temperaturą zasilania 40 C z opakowaniem na grzejniku. PRAWIDŁOWO OA 1. KARTON 2. OSŁONY NAROŻNIKÓW 3. FOLIA TERMOKURCZLIWA MONTAŻ POD PARAPETAMI I WE WNĘKACH Stuprocentowe wykorzystanie mocy cieplnej można osiągnąć tylko przy niezakłóconej cyrkulacji powietrza, tzn. kiedy nad i pod grzejnikiem zachowane są odstępy. Odstęp górny określa się w praktyce według wzoru: NIEPRAWIDŁOWO zator T grubość grzejnika + 10%, czyli OA = T x 1,1. Jeżeli z przyczyn technicznych uzyskanie takiego odstępu nie jest możliwe, to należy liczyć się z obniżeniem wydajności. Zalecana odległość lnej krawędzi grzejnika od podłogi powinna wynosić min. 10 cm. ROZMIESZCZENIE ZAWIESZEŃ NA TYLNEJ STRONIE GRZEJNIKA* typy grzejników wymiar X wymiar Y = 2 X Y X 10 PM, 10 PV 100 Dla wszystkich grzejników od długości 1800 mm PM-S, 20 PV-S PM, 30 PV * nie tyczy grzejników pionowych
