3 spis treści grzejniki płytowe informacje ogólne... 6 grzejniki cokołowe informacje ogólne...58 Integra...8 Integra PLINT Integra Centro Parada PLINT / Parada PLINT D Integra + Parada...22 Ramo PLINT / Ramo PLINT D Integra + Ramo...28 Planora...34 informacje dodatkowe informacje techniczne akcesoria...70 kolory...76 Compact cynkowanie...76 warunki gwarancji...78 grzejniki higieniczne informacje ogólne Integra Compact...52 Planora

4 stalowe grzejniki płytowe - proces produkcji zarządzanie kontrolą jakości wg ISO 9000 zarządzanie ochroną środowiska wg ISO Grzejniki płytowe marki RADSON wytwarzane są na 5 zautomatyzowanych liniach o zdolności produkcyjnej ponad grzejników na dobę. Pierwsza faza to tłoczenie płyt grzejników z dostarczanej do fabryki w zwojach zimnowalcowanej blachy stalowej o grubości 1,25 mm. Sterowane komputerowo prasy o sile nacisku 650 ton tłoczą profil stopniowany co 150 mm - owy wyłącznie dla marki RADSON. Równolegle inne prasy wytwarzają blachy konwektorowe. Po wycięciu otworów na przyłącza i wstawieniu pierścieni wzmacniających tworzy się płyty grzejników zgrzewając ze sobą uprzednio wytłoczone blachy profilowane (kolejno zgrzewanie punktowe, następnie wzdłużne i poprzeczne). Kolejna faza to wstawianie i zgrzewanie konwektorów a następnie cięcie płyt i zaokrąglanie rogów oraz automatyczne wstawianie zespołów zaworowych (INTEGRA) / wstawiane trójników króćców przyłączeniowych (dla dłuższych grzejników dodatkowo wzmocnienia poprzeczne) i ostatecznie zgrzewanie uchwytów na tylnych ściankach. Następnie każdy grzejnik poddany zostaje próbie szczelności (napełniony sprężonym powietrzem i zanurzony w wodzie) pod ciśnieniem 0,8 MPa. Z każdej partii wyrywkowo wybrane grzejniki poddaje się próbie rozrywającej. Następnie kolejno poprzez odtłuszczanie, fosfatyzację, płukanie wodą czystą i zdemineralizowaną powierzchnia grzejników przygotowywana jest do gruntowania i lakierowania. Gruntowanie prowadzi się w sposób ciągły metodą KTL (kataforeza II generacji) a warstwa gruntująca jest wygrzewana w temp. ok. 170 C (powstałe podczas tego procesu gazy są spalane w specjalnym piecu w temp. pow. 700 C brak zanieczyszczenia atmosfery). Zagruntowane grzejniki poddawane są wizualnej kontroli jakości. Kolejna operacja to tworzenie powłoki wierzchniej z nakładanej elektrostatycznie w podciśnieniowych automatycznych komorach lakierniczych farby proszkowej (epoksypoliester). Powłoka ta jest utwardzana następnie w temp. ok. 170 C uzyskując odporność na działanie większości kwasów kolor RAL Każdy grzejnik otrzymuje nadruk z indywidualnym numerem gdzie zakodowane są wszystkie informacje (m. in. dokładna godzina produkcji) a grzejniki u INTEGRA ponadto odpowietrznik i zawór termostatyczny. Gotowe grzejniki pakowanie są w tekturę falistą i zabezpieczane folią termokurczliwą. Grzejniki marki RADSON zgodne są z normą PN EN 442 i oznakowane symbolem CE. 4

5 wzrastać w harmonii ze środowiskiem Zakład produkcyjny firmy Rettig w Zonhoven znajdujący się w Limburgii położony jest w bezpośrednim sąsiedztwie obszarów zalesionych i licznych stawów (ok ha), życzeniem bowiem naszym jest harmonijny rozwój w otoczeniu natury. Teren fabryki zajmuje powierzchnię ok m², z czego m² jest zabudowanych, a Rettig zadbał o liczącą ponad 10 ha strefę buforową, która oddziela siedzibę firmy od obszarów zielonych. W ostatnich latach firma zainwestowała ponad 50 milionów euro w rozbudowę i modernizację fabryki w tym ponad blisko 7 milionów euro w ochronę środowiska. W całym procesie produkcyjnym firma Rettig zabiega o jak najniższe zużycie surowców, energii i wody oraz o redukcję hałasu i zanieczyszczeń wody i powietrza, co dokumentuje otrzymany w roku 2003 certyfikat ISO w zakresie ochrony środowiska. jakość i normy Od początku istnienia firmy Rettig jakość stawiana jest na pierwszym miejscu. Cały proces produkcyjny grzejników odbywa się w systemie zarządzania jakością opartym na ISO 9001 potwierdzonym certyfikatem przyznanym przez TÜV Rheinland, a grzejniki produkowane są zgodnie z normą PN EN

6 grzejniki płytowe charakterystyka Integra Produkcja zgodna z PN EN 442 Wykonane z blachy zimnowalcowanej zgodnej z normą DIN 1623 oraz EN Grubość blachy 1,25 mm Ciśnienie próbne 0,8 MPa Maksymalne ciśnienie robocze 0,6 MPa Maksymalna temperatura robocza 99 C Parada kolory Kolory : w standardzie RAL 9016 (inne kolory str. 76) oznaczenie podłączeń Ramo 3 4 MB MO 8 88 Planora ilość grzejników na palecie Compact Integra / Integra Centro / Integra + / Compact y S + 22: 8 wyjątki B = 300 C = 450 & B = 400 C = B = 450 C = : 5 wyjątki B = 300 C = 450 & B = 400 C = B = 400 C = B = 450 C = 450 & B = 500 C = 450 & B = 600 C = 450 & B = 750 C = B = 900 C = Planora S B = wysokość C = 6

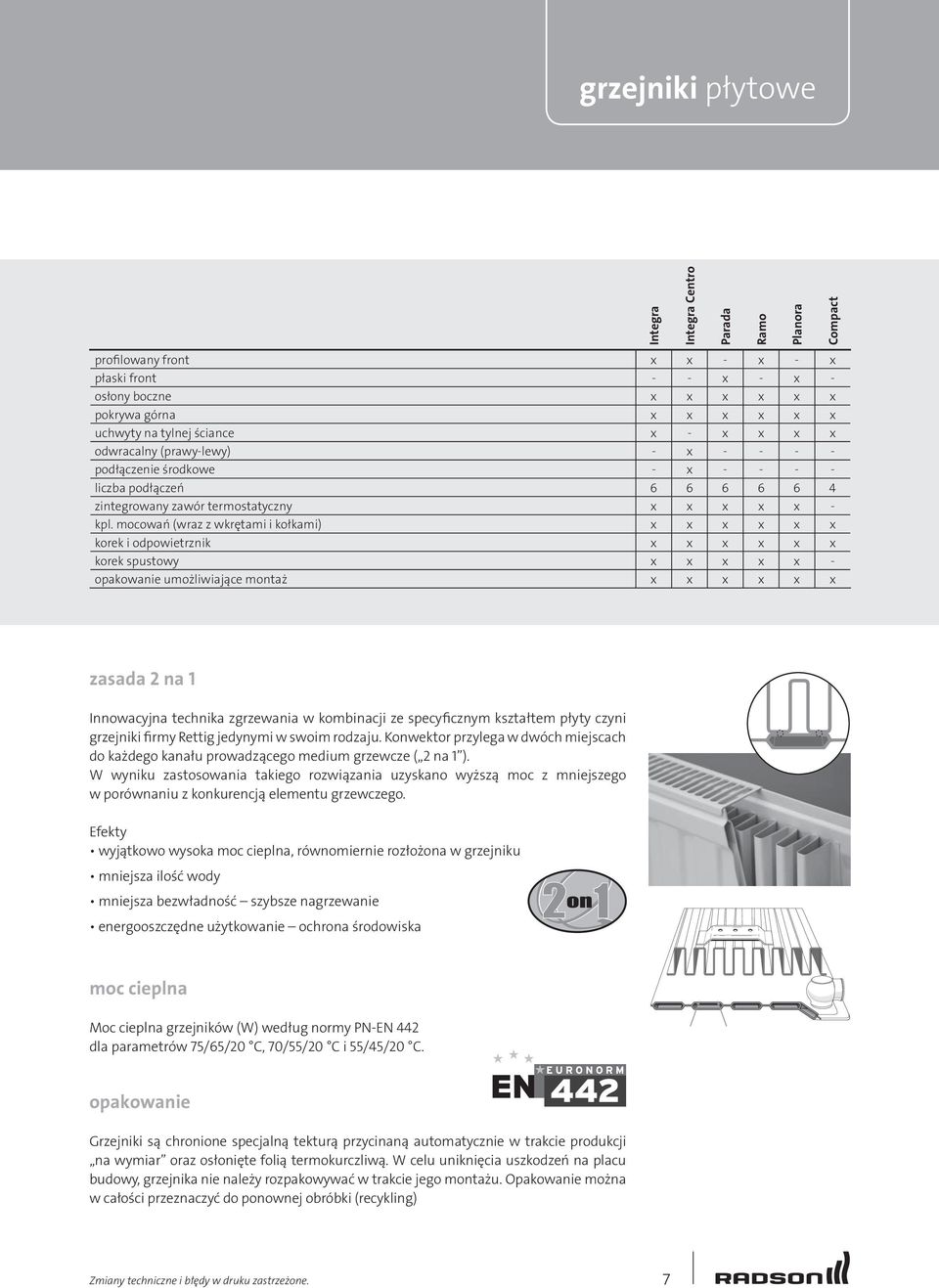

7 grzejniki płytowe profilowany front x x - x - x płaski front - - x - x - osłony boczne x x x x x x pokrywa górna x x x x x x uchwyty na tylnej ściance x - x x x x odwracalny (prawy-lewy) - x podłączenie środkowe - x liczba podłączeń zintegrowany zawór termostatyczny x x x x x - kpl. mocowań (wraz z wkrętami i kołkami) x x x x x x korek i odpowietrznik x x x x x x korek spustowy x x x x x - opakowanie umożliwiające montaż x x x x x x Integra Integra Centro Parada Ramo Planora Compact zasada 2 na 1 Innowacyjna technika zgrzewania w kombinacji ze specyficznym kształtem płyty czyni grzejniki firmy Rettig jedynymi w swoim rodzaju. Konwektor przylega w dwóch miejscach do każdego kanału prowadzącego medium grzewcze ( 2 na 1 ). W wyniku zastosowania takiego rozwiązania uzyskano wyższą moc z mniejszego w porównaniu z konkurencją elementu grzewczego. Efekty wyjątkowo wysoka moc cieplna, równomiernie rozłożona w grzejniku mniejsza ilość wody mniejsza bezwładność szybsze nagrzewanie energooszczędne użytkowanie ochrona środowiska moc cieplna Moc cieplna grzejników (W) według normy PN-EN 442 dla parametrów 75/65/20 C, 70/55/20 C i 55/45/20 C. opakowanie Grzejniki są chronione specjalną tekturą przycinaną automatycznie w trakcie produkcji na wymiar oraz osłonięte folią termokurczliwą. W celu uniknięcia uszkodzeń na placu budowy, grzejnika nie należy rozpakowywać w trakcie jego montażu. Opakowanie można w całości przeznaczyć do ponownej obróbki (recykling) 7

8 grzejniki płytowe Integra Czysta estetyka: ukryte podłączenie (w standardzie od dołu z prawej strony) wraz z dopasowaną kratką (pokrywą) górną oraz osłonami bocznymi tworzy elegancką, ale przede wszystkim niezwykle praktyczną w montażu całość niewidoczne konsole i fabrycznie zamontowany zawór termostatyczny wraz odpowietrznikiem i korkiem spustowym. W komplecie z grzejnikiem 2 lub 3 konsole MCW-5 Fabrycznie zamontowane (standardowo z prawej strony) zawór termostatyczny z nastawą wstępną (OVENTROP M30 x 1,5 ½ nr kat ) i korek spustowy oraz z lewej strony odpowietrznik Uchwyty na tylnej ściance Króćce podłączeniowe : 6 x Ø ½ (15/21; montaż standardowy od dołu z prawej strony) Kolory : w standardzie RAL 9016 (inne kolory str. 76) Akcesoria : patrz str. 70 8

9 Integra grzejniki płytowe pojemność [l/m] ,80 2,42 2,73 3,04 3,67 4,60 5,53 21S 4,00 5,17 5,75 6,33 7,50 9,35 11, ,71 4,89 5,48 6,06 7,24 9,00 10, ,52 7,30 8,19 9,08 10,86 13,52 16,19 ciężar [kg/m] ,60 12,82 14,43 16,04 19,27 24,10 28,93 21S 15,60 21,17 23,95 26,73 32,30 39,45 46, ,90 23,78 26,71 29,65 35,52 44,33 53, ,67 35,84 40,43 45,02 54,19 67,95 81,71 montaż wysokość (B) (C) uchwyty na tylnej ściance kołki rozporowe z wkrętami (kpl) 11 wszystkie <1600 x x 6 21/ <2000 x x 6 21/ <1600 x x <2000 x x <1600 x x 6 a b konsola MCW-5 x1 x2 x1 x2 b a konsola MCA-Q-300 B B B4 B B = 300 mm 33 B4 65 c B 400 mm y 11, 21S i 22 B = 300 B3 = B - 56 mm c 33, 300 mm a : 199 mm b : 78 mm c : 25 mm B = wysokość grzejnika mniejsza odległość od ściany X1 = 24 mm 11 a : 92 mm b : 58,5 mm c : 25,5 mm 20S/21S a : 100 mm b : 65,5 mm c : 31 mm 22 a : 137 mm b : 84 mm c : 31 mm 30/33 (za wyj. wys. 300 mm) a : 202 mm b : 84 mm c : 31 mm większa odległość od ściany X2 = 39,5 mm 10 a : 62 mm b : 28 mm c : 47 mm 11 a : 107 mm b : 74 mm c : 41 mm 20S/21S a : 116 mm b : 81 mm c : 47 mm 22 a : 153 mm b : 100 mm c : 47 mm 30/33 (za wyj. wys. 300 mm) a : 218 mm b : 100 mm c : 47 mm 9

10 grzejniki płytowe Integra 150 C-300 L C K 150 uchwyty na tylnej ściance uchwyty na tylnej ściance B-56 B 110 B B = wysokość C = B C C C L K podłączenia Możliwości podłączenia ZE zintegrowanymi zaworami prawe lewe

11 Integra grzejniki płytowe podłączenia Możliwości podłączenia BEZ zintegrowanego zaworu. Grzejnik Integra można przyłączyć jako Compact, jeżeli usunie się zawór termostatyczny. odpowietrznikzawór korek zaślepiający korek zaślepiający 2 plastikowe korki 1. Usunąć zawór termostatyczny. 2. Usunąć 2 boczne korki zaślepiające i umieścić na dolnych przyłączeniach w zastępstwie korków plastikowych. 3. Umieścić dołączony korek zaślepiający spustowy na przyłączeniu bocznym. 4. Jeśli przyłączenie przebiega w miejscu, gdzie znajdował się odpowietrznik, to należy zmienić jego miejsce. prawe ++ celująco + bardzo dobrze +- dobrze lewe celująco + bardzo dobrze +- dobrze 11

12 grzejniki płytowe Integra 11 : INT11XXXYYYYZ PRZYKŁAD : INT L ,5 35 grzejnik wysokość Z = L : podł. lewe R : podł. prawe wysokość temperatura cena [PLN] moc [W] [W/m] 90/70/20 C wykładnik n 1,3498 1,3451 1,3427 1,3404 1,3357 1,3287 1,3217 Moc cieplna grzejników (W) według normy PN-EN 442 dla parametrów 75/65/20 C, 70/55/20 C i 55/45/20 C. Typy grzejników dostępne w Polsce. Grzejniki pozostałych ów i wysokości - na zapytanie. Ceny netto - bez VAT. 12

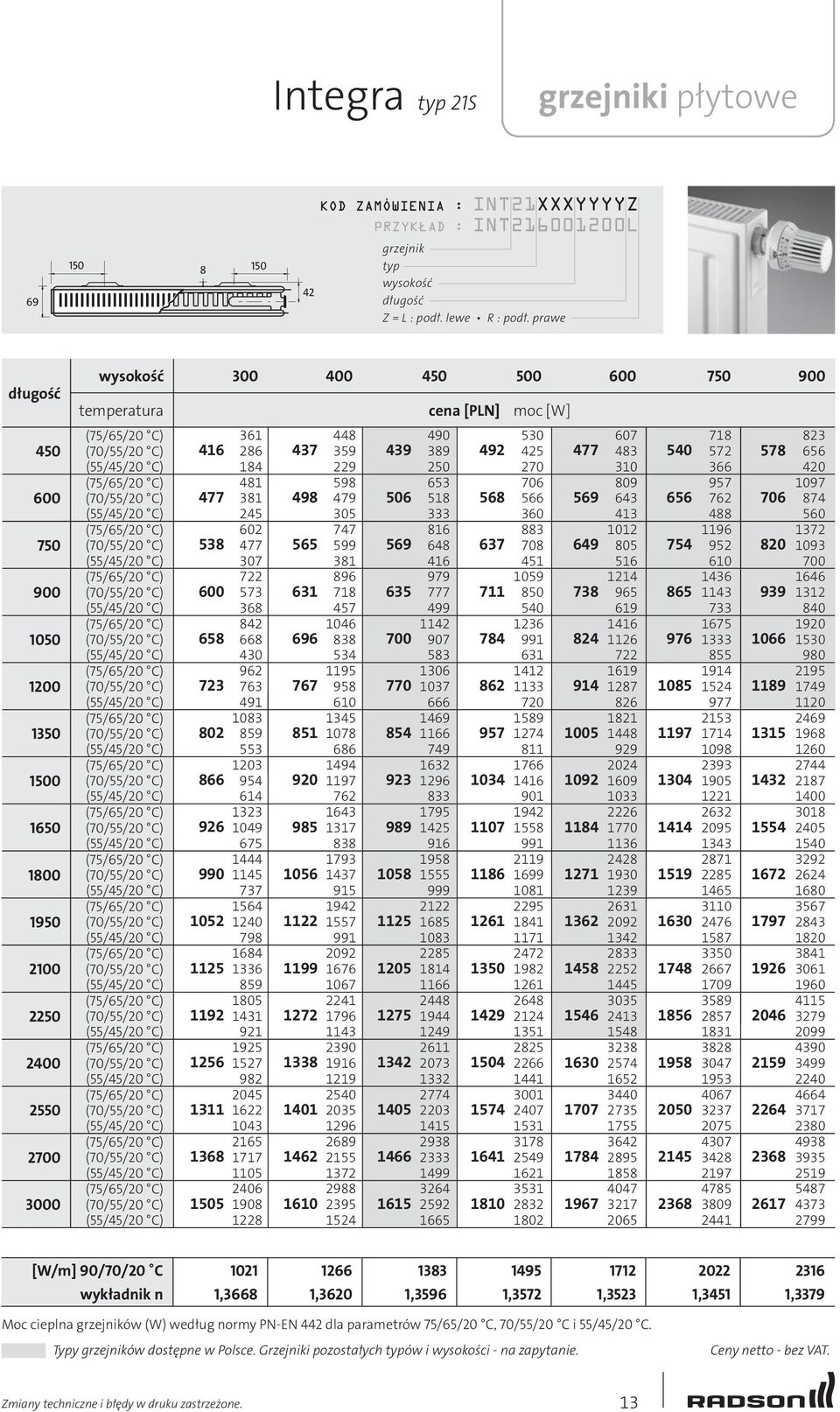

13 Integra 21S grzejniki płytowe : INT21XXXYYYYZ PRZYKŁAD : INT L grzejnik wysokość Z = L : podł. lewe R : podł. prawe wysokość temperatura cena [PLN] moc [W] [W/m] 90/70/20 C wykładnik n1,3668 1,3620 1,3596 1,3572 1,3523 1,3451 1,3379 Moc cieplna grzejników (W) według normy PN-EN 442 dla parametrów 75/65/20 C, 70/55/20 C i 55/45/20 C. Typy grzejników dostępne w Polsce. Grzejniki pozostałych ów i wysokości - na zapytanie. Ceny netto - bez VAT. 13

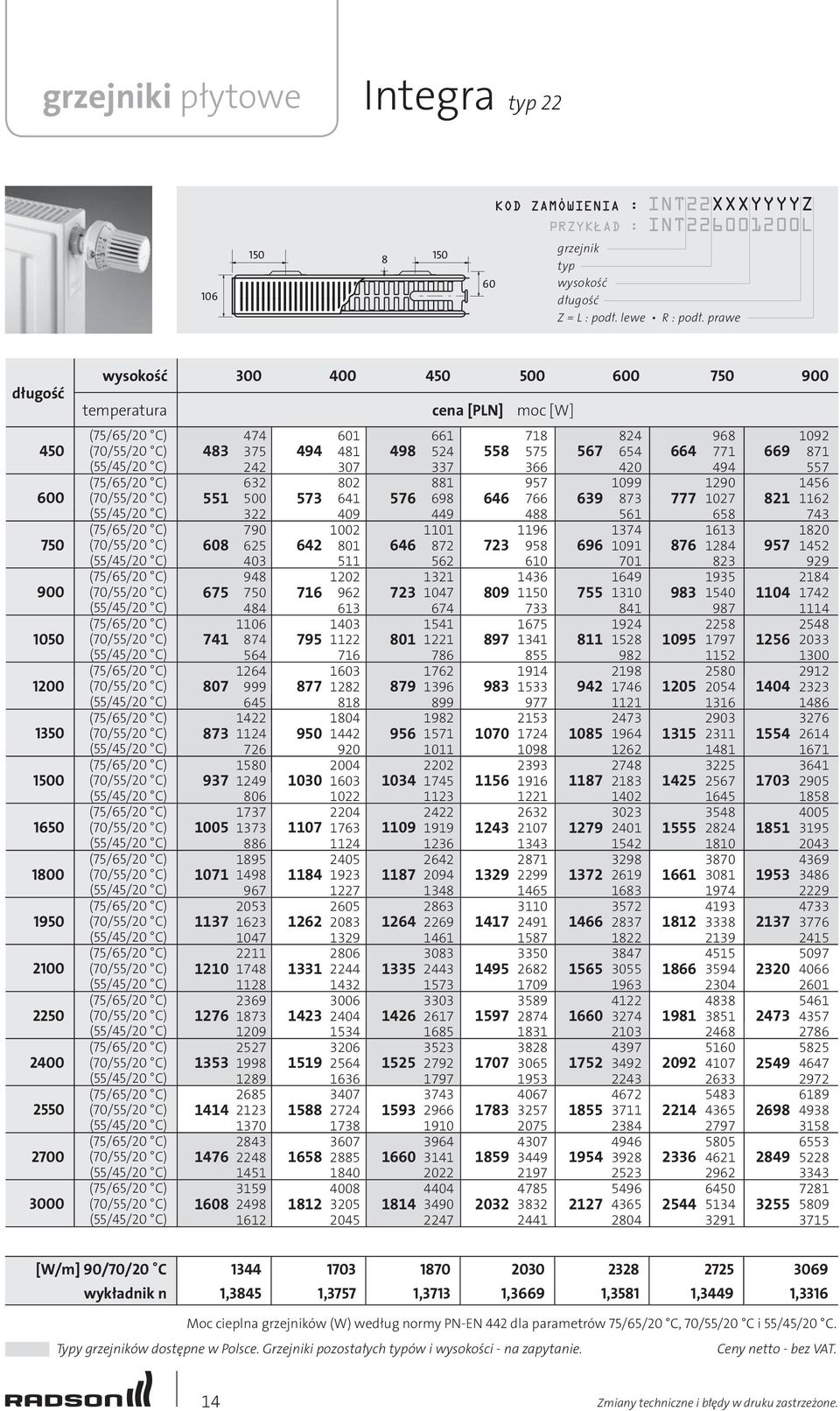

14 grzejniki płytowe Integra 22 : INT22XXXYYYYZ PRZYKŁAD : INT L grzejnik wysokość Z = L : podł. lewe R : podł. prawe wysokość temperatura cena [PLN] moc [W] [W/m] 90/70/20 C wykładnik n1,3845 1,3757 1,3713 1,3669 1,3581 1,3449 1,3316 Moc cieplna grzejników (W) według normy PN-EN 442 dla parametrów 75/65/20 C, 70/55/20 C i 55/45/20 C. Typy grzejników dostępne w Polsce. Grzejniki pozostałych ów i wysokości - na zapytanie. Ceny netto - bez VAT. 14

15 Integra 33 grzejniki płytowe : INT33XXXYYYYZ PRZYKŁAD : INT L grzejnik wysokość Z = L : podł. lewe R : podł. prawe wysokość temperatura cena [PLN] moc [W] [W/m] 90/70/20 C wykładnik n1,3768 1,3651 1,3592 1,3533 1,3415 1,3238 1,3061 Moc cieplna grzejników (W) według normy PN-EN 442 dla parametrów 75/65/20 C, 70/55/20 C i 55/45/20 C. Typy grzejników dostępne w Polsce. Grzejniki pozostałych ów i wysokości - na zapytanie. Ceny netto - bez VAT. 15

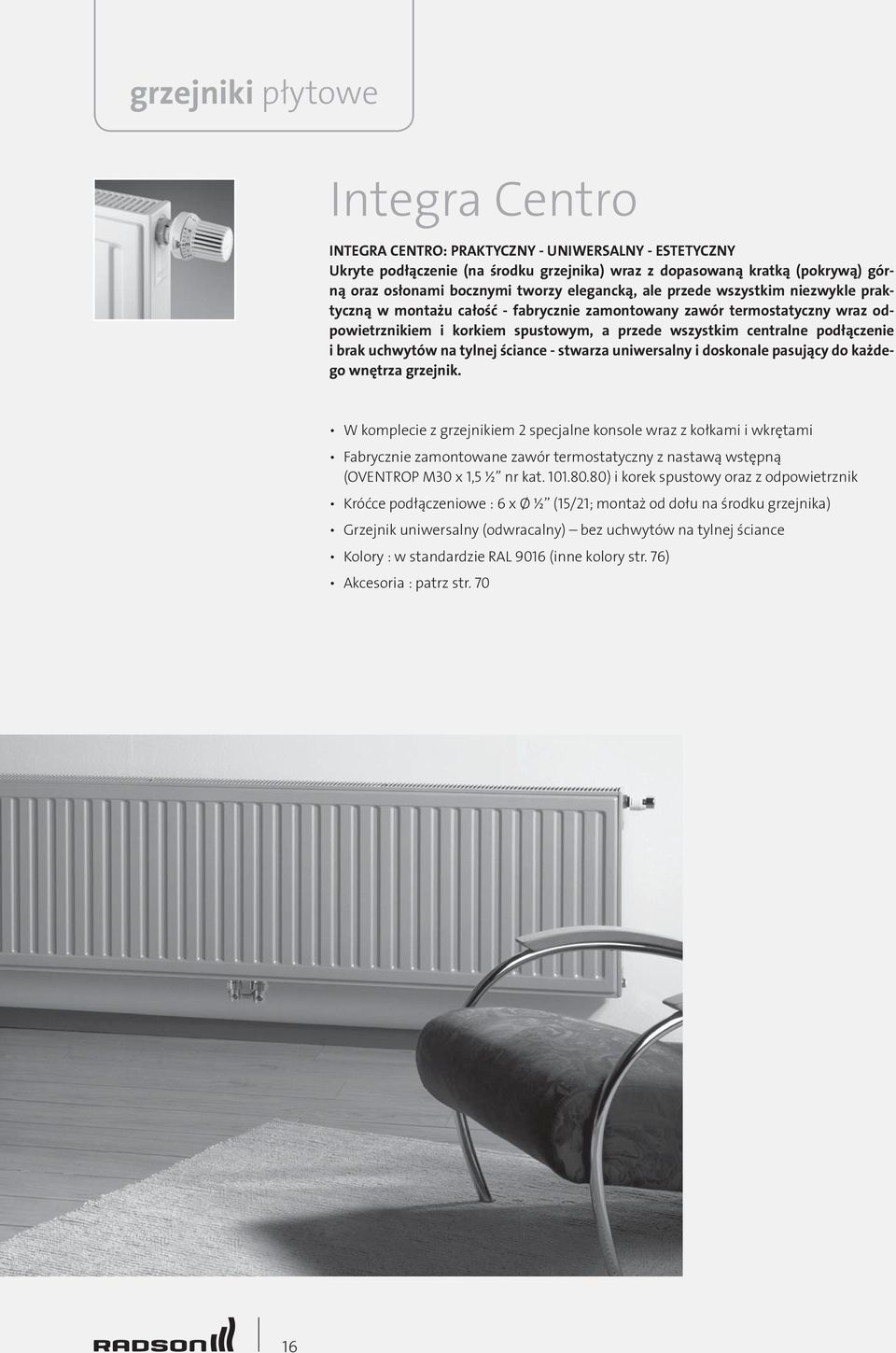

16 grzejniki płytowe Integra Centro INTEGRA CENTRO: PRAKTYCZNY - UNIWERSALNY - ESTETYCZNY Ukryte podłączenie (na środku grzejnika) wraz z dopasowaną kratką (pokrywą) górną oraz osłonami bocznymi tworzy elegancką, ale przede wszystkim niezwykle praktyczną w montażu całość - fabrycznie zamontowany zawór termostatyczny wraz odpowietrznikiem i korkiem spustowym, a przede wszystkim centralne podłączenie i brak uchwytów na tylnej ściance - stwarza uniwersalny i doskonale pasujący do każdego wnętrza grzejnik. W komplecie z grzejnikiem 2 specjalne konsole wraz z kołkami i wkrętami Fabrycznie zamontowane zawór termostatyczny z nastawą wstępną (OVENTROP M30 x 1,5 ½ nr kat ) i korek spustowy oraz z odpowietrznik Króćce podłączeniowe : 6 x Ø ½ (15/21; montaż od dołu na środku grzejnika) Grzejnik uniwersalny (odwracalny) bez uchwytów na tylnej ściance Kolory : w standardzie RAL 9016 (inne kolory str. 76) Akcesoria : patrz str

17 Integra Centro grzejniki płytowe pojemność [l/m] S 3,67 4,83 5,40 5,98 7,14 8,68 10,22 21S 4,00 5,17 5,75 6,33 7,50 9,35 11,2 22 3,71 4,89 5,48 6,06 7,24 9,00 10,76 ciężar [kg/m] S 12,37 16,35 18,34 20,33 24,31 30,22 36,12 21S 15,72 21,29 24,07 26,85 32,42 39,57 46, ,02 23,90 26,83 29,77 35,64 44,45 53,26 montaż c a ±150 b 20S a : 96 mm b : 62 mm c : 27 mm 21s a : 96 mm b : 62 mm c : 27 mm 22 a : 132 mm b : 80 mm c : 27 mm 17

18 grzejniki płytowe Integra Centro (podł. środkowe) 20S : INT20SXXXYYYYZ PRZYKŁAD : INT20S C grzejnik wysokość podłączenie środkowe wysokość temperatura cena [PLN] moc [W] Typy grzejników dostępne w Polsce. Grzejniki pozostałych ów i wysokości - na zapytanie. Ceny netto - bez VAT. 18

19 Integra Centro (podł. środkowe) 21S grzejniki płytowe : INT21SXXXYYYYZ PRZYKŁAD : INT21S C grzejnik wysokość podłączenie środkowe wysokość temperatura cena [PLN] moc [W] Typy grzejników dostępne w Polsce. Grzejniki pozostałych ów i wysokości - na zapytanie. Ceny netto - bez VAT. 19

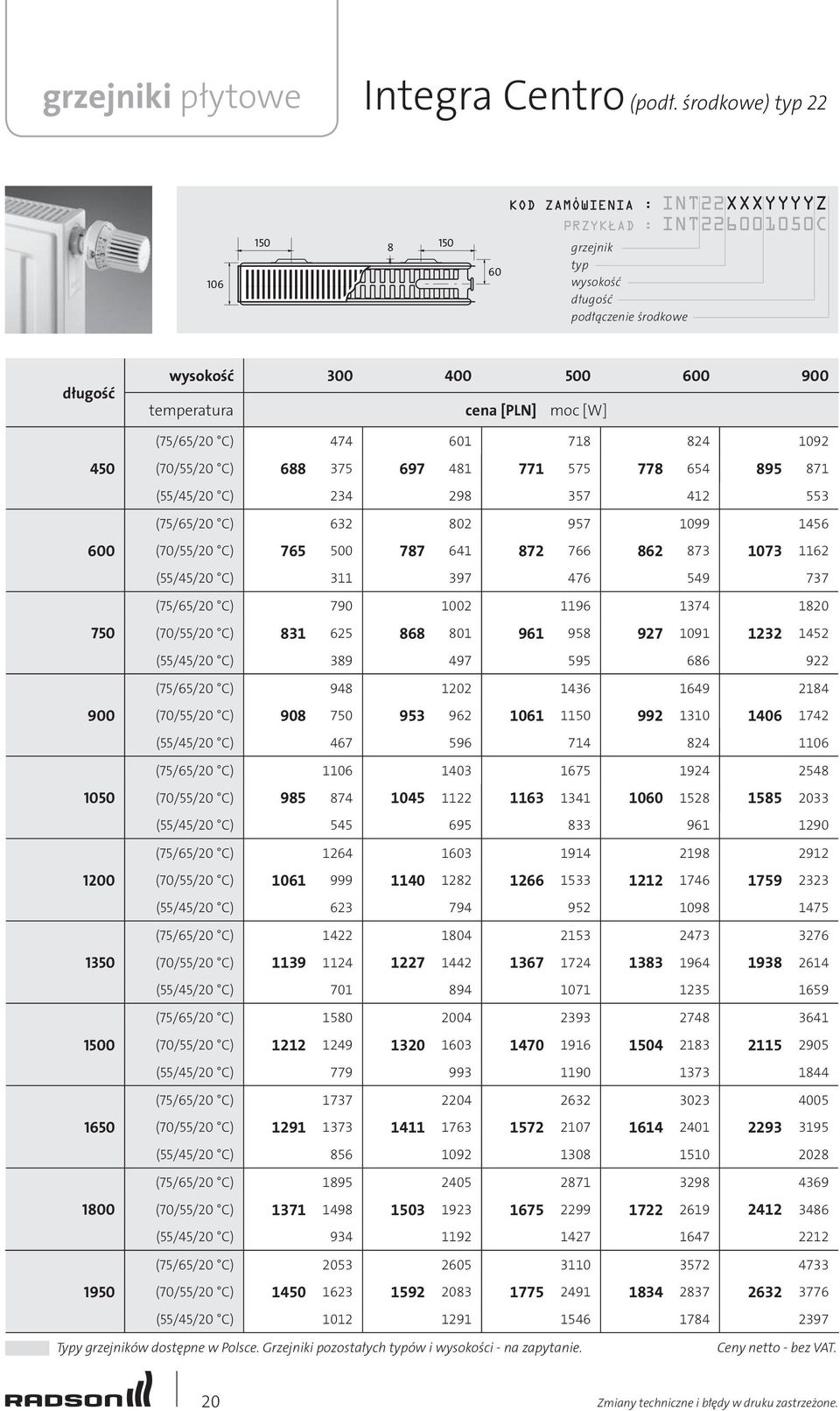

20 grzejniki płytowe Integra Centro (podł. środkowe) : INT22XXXYYYYZ PRZYKŁAD : INT C grzejnik wysokość podłączenie środkowe wysokość temperatura cena [PLN] moc [W] Typy grzejników dostępne w Polsce. Grzejniki pozostałych ów i wysokości - na zapytanie. Ceny netto - bez VAT. 20

21 notatki 21

22 grzejniki płytowe Integra + Parada Nowoczesne wzornictwo: płaska płyta czołowa w połączeniu z ukrytymi podłączeniami (w standardzie od dołu z prawej strony) wraz z dopasowaną kratką (pokrywą) górną oraz osłonami bocznymi tworzy bardzo praktyczny w montażu grzejnik (niewidoczne konsole i fabrycznie zamontowany zawór termostatyczny wraz odpowietrznikiem i korkiem spustowym), ale przede wszystkim niezwykle elegancką i przyciągającą wzrok całość. W komplecie z grzejnikiem 2 konsole Monclac wraz z kołkami i wkrętami Fabrycznie zamontowane (standardowo z prawej strony) zawór termostatyczny z nastawą wstępną (OVENTROP M30 x 1,5 ½ nr kat ) i korek spustowy oraz z lewej strony odpowietrznik Uchwyty na tylnej ściance Króćce podłączeniowe : 6 x Ø ½ (15/21; montaż standardowy od dołu z prawej strony) Kolory : w standardzie RAL 9016 (inne kolory str. 76) Akcesoria : patrz str. 70 podłączenia 3 6 Możliwości podłączenia ZE zintegrowanymi zaworami prawe lewe celująco + bardzo dobrze +- dobrze Każdy grzejnik Parada może być podłączony BEZ zintegrowanego zaworu jako grzejnik Compact 22

23 Integra + Parada grzejniki płytowe pojemność [l/m] ,80 2,42 3,04 3,67 4,60 5,53 21S 4,00 5,17 6,33 7,50 9,35 11, ,71 4,89 6,06 7,24 9,00 10, ,52 7,30 9,08 10,86 13,52 16,19 ciężar [kg/m] ,60 12,82 16,04 19,27 24,10 28,93 21S 15,60 21,17 26,73 32,30 39,45 46, ,90 23,78 29,65 35,52 44,33 53, ,67 35,84 45,02 54,19 67,95 81,71 montaż 150 C-300 L C K 150 wysokość (B) a b (C) uchwyty na tylnej ściance kołki rozporowe z wkrętami (kpl) 11 wszystkie <1600 x x 6 21/ <2000 x x 6 21/ <1600 x x <2000 x x <1600 x x 6 konsola MCW-5 x1 x2 x1 x B4 B-56 B B-195 B-170 B B3 65 B y 11, 21S i B = wysokość C = c b a B 400 mm konsola MCA-Q-300 B = 300 B3 = B - 56 mm uchwyty na tylnej ściance C C C L K mniejsza odległość od ściany X1 = 24 mm większa odległość od ściany X2 = 39,5 mm a : 95 mm b : 58,5 mm c : 25 mm 11 a : 110 mm b : 74 mm c : 41 mm B c 21S a : 103 mm b : 65,5 mm c : 31 mm 21S a : 119 mm b : 81 mm c : 47 mm 22 a : 140 mm b : 84 mm c : 31 mm 22 a : 156 mm b : 100 mm c : 47 mm B = 300 mm 33 33, 300 mm a : 199 mm b : 78 mm c : 25 mm 30/33 (za wyj. wys. 300 mm) a : 205 mm b : 84 mm c : 31 mm 30/33 (za wyj. wys. 300 mm) a : 221 mm b : 100 mm c : 47 mm 23

24 grzejniki płytowe Integra + Parada 11 : PAR11XXXYYYYZ PRZYKŁAD : PAR L 67, ,5 35 grzejnik wysokość Z = L : podł. lewe R : podł. prawe wysokość temperatura cena [PLN] moc [W] [W/m] 90/70/20 C wykładnik n1,3436 1,3382 1,3329 1,3275 1,3224 1,3172 Moc cieplna grzejników (W) według normy PN-EN 442 dla parametrów 75/65/20 C, 70/55/20 C i 55/45/20 C. Typy grzejników dostępne w Polsce. Grzejniki pozostałych ów i wysokości - na zapytanie. Ceny netto - bez VAT. 24

25 Integra + Parada 21S grzejniki płytowe : PAR21XXXYYYYZ PRZYKŁAD : PAR L 71, grzejnik wysokość Z = L : podł. lewe R : podł. prawe wysokość temperatura cena [PLN] moc [W] [W/m] 90/70/20 C wykładnik n1,3096 1,3209 1,3322 1,3435 1,3584 1,3732 Moc cieplna grzejników (W) według normy PN-EN 442 dla parametrów 75/65/20 C, 70/55/20 C i 55/45/20 C. Typy grzejników dostępne w Polsce. Grzejniki pozostałych ów i wysokości - na zapytanie. Ceny netto - bez VAT. 25

26 grzejniki płytowe Integra + Parada 22 : PAR22XXXYYYYZ PRZYKŁAD : PAR L grzejnik wysokość Z = L : podł. lewe R : podł. prawe wysokość temperatura cena [PLN] moc [W] [W/m] 90/70/20 C wykładnik n1,3154 1,3208 1,3261 1,3315 1,3497 1,3678 Moc cieplna grzejników (W) według normy PN-EN 442 dla parametrów 75/65/20 C, 70/55/20 C i 55/45/20 C. Typy grzejników dostępne w Polsce. Grzejniki pozostałych ów i wysokości - na zapytanie. Ceny netto - bez VAT. 26

27 Integra + Parada 33 grzejniki płytowe : PAR33XXXYYYYZ PRZYKŁAD : PAR L grzejnik wysokość Z = L : podł. lewe R : podł. prawe wysokość temperatura cena [PLN] moc [W] [W/m] 90/70/20 C wykładnik n1,3144 1,3234 1,3323 1,3413 1,3596 1,3779 Moc cieplna grzejników (W) według normy PN-EN 442 dla parametrów 75/65/20 C, 70/55/20 C i 55/45/20 C. Typy grzejników dostępne w Polsce. Grzejniki pozostałych ów i wysokości - na zapytanie. Ceny netto - bez VAT. 27

28 grzejniki płytowe Integra + Ramo Nowoczesne wzornictwo: płaska płyta czołowa z delikatnymi przetłoczniami w połączeniu z ukrytymi podłączeniami (w standardzie od dołu z prawej strony) wraz z dopasowaną kratką (pokrywą) górną oraz osłonami bocznymi tworzy bardzo praktyczny w montażu grzejnik (niewidoczne konsole i fabrycznie zamontowany zawór termostatyczny wraz odpowietrznikiem i korkiem spustowym), ale przede wszystkim niezwykle elegancką i wyróżniającą się, przyciągającą wzrok całość. W komplecie z grzejnikiem 2 konsole Monclac wraz z kołkami i wkrętami Fabrycznie zamontowane (standardowo z prawej strony) zawór termostatyczny z nastawą wstępną (OVENTROP M30 x 1.5 ½ nr kat ) i korek spustowy oraz z lewej strony odpowietrznik Uchwyty na tylnej ściance Króćce podłączeniowe : 6 x Ø ½ (15/21; montaż standardowy od dołu z prawej strony) Kolory : w standardzie RAL 9016 (inne kolory str. 76) Akcesoria : patrz str. 70 podłączenia Możliwości podłączenia ZE zintegrowanymi zaworami prawe lewe celująco + bardzo dobrze +- dobrze Każdy grzejnik Ramo może być podłączony BEZ zintegrowanego zaworu jako grzejnik Compact 28

29 Integra + Ramo grzejniki płytowe pojemność [l/m] ,80 2,42 3,04 3,67 4,60 5,53 21S 4,00 5,17 6,33 7,50 9,35 11, ,71 4,89 6,06 7,24 9,00 10, ,52 7,30 9,08 10,86 13,52 16,19 ciężar [kg/m] ,60 12,82 16,04 19,27 24,10 28,93 21S 15,60 21,17 26,73 32,30 39,45 46, ,90 23,78 29,65 35,52 44,33 53, ,67 35,84 45,02 54,19 67,95 81,71 montaż 150 C-300 L C K 150 a b wysokość (B) (C) uchwyty na tylnej ściance kołki rozporowe z wkrętami (kpl) 11 wszystkie <1600 x x 6 21/ <2000 x x 6 21/ <1600 x x <2000 x x <1600 x x 6 konsola MCW-5 x1 x2 x1 x B4 B B B-56 B B-195 B-170 B4 65 y 11, 21S i 22 B = wysokość C = a b c B 400 mm konsola MCA-Q-300 B = 300 B3 = B - 56 mm uchwyty na tylnej ściance C C C L K mniejsza odległość od ściany X1 = 24 mm większa odległość od ściany X2 = 39,5 mm a : 95 mm b : 58,5 mm c : 25 mm 11 a : 110 mm b : 74 mm c : 41 mm B c 21S a : 103 mm b : 65,5 mm c : 31 mm 21S a : 119 mm b : 81 mm c : 47 mm 22 a : 140 mm b : 84 mm c : 31 mm 22 a : 156 mm b : 100 mm c : 47 mm B = 300 mm 33 33, 300 mm a : 199 mm b : 78 mm c : 25 mm 30/33 (za wyj. wys. 300 mm) a : 205 mm b : 84 mm c : 31 mm 30/33 (za wyj. wys. 300 mm) a : 221 mm b : 100 mm c : 47 mm 29

30 grzejniki płytowe Integra + Ramo 11 67, ,5 35 PRZYKŁAD : : RA11XXXYYYYZ RA L grzejnik wysokość Z = L : podł. lewe R : podł. prawe wysokość temperatura cena [PLN] moc [W] [W/m] 90/70/20 C wykładnik n1,3436 1,3382 1,3329 1,3275 1,3224 1,3172 Moc cieplna grzejników (W) według normy PN-EN 442 dla parametrów 75/65/20 C, 70/55/20 C i 55/45/20 C. Typy grzejników dostępne w Polsce. Grzejniki pozostałych ów i wysokości - na zapytanie. Ceny netto - bez VAT. 30

31 Integra + Ramo 21S grzejniki płytowe 71, PRZYKŁAD : : RA21XXXYYYYZ RA L grzejnik wysokość Z = L : podł. lewe R : podł. prawe wysokość temperatura cena [PLN] moc [W] [W/m] 90/70/20 C wykładnik n1,3096 1,3209 1,3322 1,3435 1,3584 1,3732 Moc cieplna grzejników (W) według normy PN-EN 442 dla parametrów 75/65/20 C, 70/55/20 C i 55/45/20 C. Typy grzejników dostępne w Polsce. Grzejniki pozostałych ów i wysokości - na zapytanie. Ceny netto - bez VAT. 31

32 grzejniki płytowe Integra + Ramo PRZYKŁAD : : RA22XXXYYYYZ RA L grzejnik wysokość Z = L : podł. lewe R : podł. prawe wysokość temperatura cena [PLN] moc [W] [W/m] 90/70/20 C wykładnik n1,3154 1,3208 1,3261 1,3315 1,3497 1,3678 Moc cieplna grzejników (W) według normy PN-EN 442 dla parametrów 75/65/20 C, 70/55/20 C i 55/45/20 C. Typy grzejników dostępne w Polsce. Grzejniki pozostałych ów i wysokości - na zapytanie. Ceny netto - bez VAT. 32

33 Integra + Ramo 33 grzejniki płytowe PRZYKŁAD : : RA33XXXYYYYZ RA L grzejnik wysokość Z = L : podł. lewe R : podł. prawe wysokość temperatura cena [PLN] moc [W] [W/m] 90/70/20 C wykładnik n1,3144 1,3234 1,3323 1,3413 1,3596 1,3779 Moc cieplna grzejników (W) według normy PN-EN 442 dla parametrów 75/65/20 C, 70/55/20 C i 55/45/20 C. Typy grzejników dostępne w Polsce. Grzejniki pozostałych ów i wysokości - na zapytanie. Ceny netto - bez VAT. 33

34 grzejniki płytowe Planora Zaawansowana technologia i nowoczesne wzornictwo: prowadząca bezpośrednio ciepło płaska płyta czołowa w połączeniu z ukrytymi podłączeniami (w standardzie od dołu z prawej strony) wraz z dopasowaną pokrywą górną oraz osłonami bocznymi tworzy bardzo praktyczny w montażu grzejnik (niewidoczne konsole i fabrycznie zamontowany zawór termostatyczny wraz odpowietrznikiem i korkiem spustowym), ale przede wszystkim niezwykle elegancką i przyciągającą wzrok całość. W komplecie z grzejnikiem 2 konsole wraz z kołkami i wkrętami Fabrycznie zamontowane (standardowo z prawej strony) zawór termostatyczny z nastawą wstępną i korek spustowy oraz z lewej strony odpowietrznik Uchwyty na tylnej ściance Króćce podłączeniowe: 6 x Ø ½ (15/21; montaż standardowy od dołu z prawej strony) Kolory : w standardzie RAL 9016 (inne kolory str. 76) Akcesoria : patrz str

35 Planora grzejniki płytowe pojemność [l/m] ,10 1,70 2,00 2,70 21S 2,90 4,30 5,10 7, ,90 4,30 5,10 7, ,50 6,80 7,90 11,60 ciężar [kg/m] ,80 19,60 23,60 35,70 21S 17,70 29,20 35,00 52, ,10 31,90 38,40 58, ,90 46,60 55,90 83, montaż 4 C 4 a zestaw do szybkiego montażu B B b 117/ C/2 B = wysokość C = 11 a : 88 mm b : 60 mm 21s a : 95 mm b : 65 mm 22 a : 130 mm b : 81 mm 33 a : 180 mm b : 81 mm podłączenia prawelewe Możliwości podłączenia ZE zintegrowanymi zaworami Możliwości podłączenia BEZ zintegrowanego zaworu prawelewe celująco + bardzo dobrze +- dobrze celująco + bardzo dobrze +- dobrze 35
