1 Cennik techniczny grzejniki specjalne POLSKA 2012

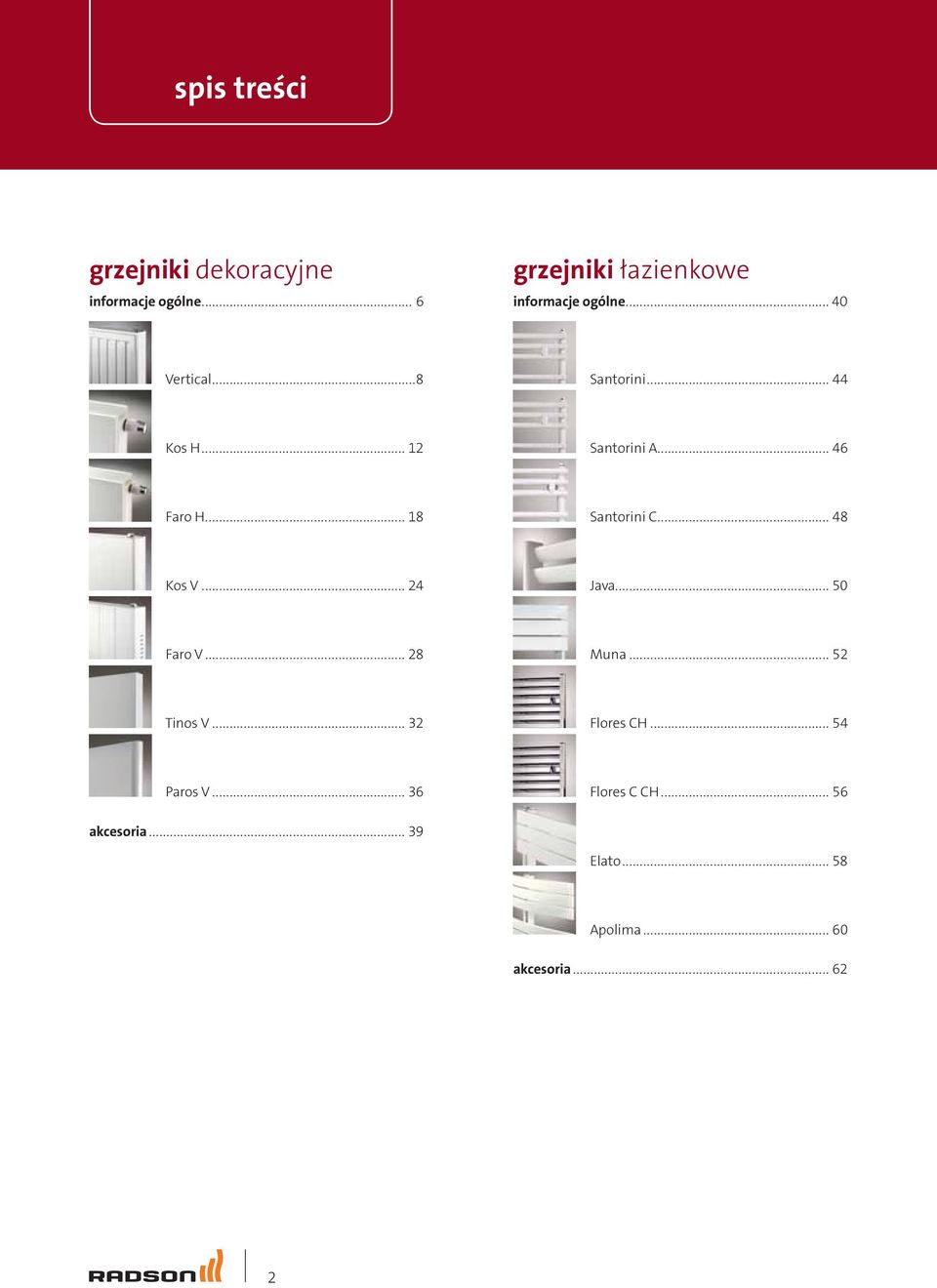

2 spis treści grzejniki dekoracyjne informacje ogólne... 6 grzejniki łazienkowe informacje ogólne Vertical...8 Santorini Kos H Santorini A Faro H Santorini C Kos V Java Faro V Muna Tinos V Flores CH Paros V Flores C CH akcesoria Elato Apolima akcesoria

3 spis treści grzejniki konwektorowe informacje ogólne...65, grzejniki kanałowe informacje ogólne , Narbonne Aquilo FMK (bez wentylatora) Narbonne VT Aquilo F1T (z wentylatorem) Narbonne V Aquilo F1P (wzmocniony z wentylatorem)..118 Narbonne V VT Aquilo F2C (grzanie lub chłodzenie) akcesoria Aquilo F4C (grzanie i chłodzenie) Kratki maskujące PMO (bez listwy) Kratki maskujące PML (z listwą L ) Kratki maskujące PMZ (z listwą Z ) Kratki maskujące dla F2C Kratki maskujące dla F4C akcesoria

4 spis treści grzejniki kolumnowe informacje ogólne grzejniki kolumnowe Delta Laserline opis produktu dane techniczne odległości montażowe sposoby podłączenia dopłaty ceny i wydajność cieplna dobór ilości konsol (dla Delty Laserline i Delty Laserline Ventil) ogólne wskazówki dostawy i montażu sposób montażu grzejnika składanego z bloków (dla Delty Laserline i Delty Laserline Ventil) Delta Laserline Ventil opis produktu dane techniczne charakterystyki hydrauliczne sposoby podłączenia dopłaty odległości montażowe

5 spis treści grzejniki kolumnowe informacje dodatkowe Delta Twin M opis produktu ceny i wydajność cieplna współczynniki korekcyjne głowice do grzejników akcesoria sposób zamawiania Delta Bar opis produktu ceny i wydajność cieplna kolory warunki gwarancji Delta Column Bench opis produktu ceny i wydajność cieplna Delta Column Bench V opis produktu ceny i wydajność cieplna

6 Przegląd typów typy Vertical 4 króćce przyłączeniowe wysokość [mm]: 1500, 1800, 1950, 2100, 2300 szerokość [mm]: 300, 450, 600, C 21C 22C Kos H 2 króćce przyłączeniowe wysokość [mm]: 400, 600, 750, 900 długość [mm]: 450, 600, 750, 900, 1050, 1200, 1350, 1500, 1650*, 1800*, 1950* * oprócz Kos H o wys. 750 i 900 mm Faro H 2 króćce przyłączeniowe wysokość [mm]: 400, 600, 750, 900 długość [mm]: 450, 600, 750, 900, 1050, 1200, 1350, 1500, 1650*, 1800*, 1950* * oprócz Faro H o wys. 750 i 900 mm Kos V 4 króćce przyłączeniowe wysokość [mm]: 1800, 1950, 2100 szerokość [mm]: 300, 450, 600, Faro V 4 króćce przyłączeniowe wysokość [mm]: 1800, 1950, 2100 szerokość [mm]: 300, 450, 600, Tinos V 4 +2 króćce przyłączeniowe wysokość [mm]: 1800, 1950, 2100 szerokość [mm]: 325, 475, 625, Paros V 4 +2 króćce przyłączeniowe wysokość [mm]: 1800, 1950, 2100 szerokość [mm]: 325, 475, 625,

7 grzejniki dekoracyjne profilowana płyta przednia x - x - x - - gładka płyta przednia - x - x - x x ciśnienie próbne [MPa] 0,8 0,8 0,8 0,8 0,8 0,8 0,8 maksymalne ciśnienie robocze [MPa] 0,6 0,6 0,6 0,6 0,6 0,6 0,6 liczba przyłączy - boczne + dolne podłączenie dolne - GW 1/2 x podłączenie dolne środkowe - GW 1/2 x - - x x x x konsole w komplecie z grzejnikiem x x x x x x x osłony boczne x x x x x x x osłona górna - x x wbudowana wkładka zaworowa - x x Vertical Kos H Faro H Kos V Faro V Tinos V Paros V moc cieplna grzejników Moc cieplna grzejników Radson została określona zgodnie z PN-EN 442 na podstawie pomiarów w niezależnym, certyfikowanym laboratorium. Jako parametry odniesienia zostały przyjęte temperatury 75/65/20 C. Moc cieplną grzejników dla innych parametrów można obliczyć z podanego poniżej wzoru: ф = ф n Δt Δt n n gdzie: ф - moc cieplna grzejnika [W] ф n - moc cieplna grzejnika określona na podstawie pomiarów zgodnie z PN-EN 442 [W] Δt - logarytmiczna różnica temperatur [K] Δt n - logarytmiczna różnica temperatur 49,833 [K] obliczona dla temperatur odniesienia 75/65/20 C n - wykładnik potęgowy charakterystyczny dla danego typu grzejnika Logarytmiczną różnicę temperatur należy obliczać według wzoru: Δt = t z - t p ln ((t z - t i ) / (t p - t i )) gdzie: t z - temperatura wody zasilającej grzejnik [ C] t p - temperatura wody powracającej z grzejnika [ C] - temperatura wewnętrzna ogrzewanego pomieszczenia [ C] t i Zmiany techniczne i błędy w druku zastrzeżone. 7

8 grzejniki dekoracyjne Vertical Grzejniki Vertical stanowią pionową odmianę grzejników płytowych do montażu na wąskich i wysokich ścianach. Grzejniki posiadają elementy konwekcyjne (oprócz typu 10 i 20C) i są wyposażone w osłony boczne (oprócz typu 10). Cztery dolne i dwa górne otwory przyłączeniowe z gwintem wewnętrznym G ½ " umożliwiają podłączenie od dołu (także środkowo) a w razie potrzeby także z góry. Grzejnik nie jest wyposażony we wbudowaną wkładkę zaworową. dane techniczne Materiał : wysokiej jakości głęboko tłoczna blacha ze stali niskowęglowej walcowanej na zimno FeP0 1 wg PN-EN Rozstaw pionowych kanałów wodnych : 50 mm Przyłącza : 4 x G ½ " od dołu, 2 x G ½ " od góry - do montażu odpowietrznika i korka Maksymalne ciśnienie robocze : 0,6 MPa Maksymalna temperatura robocza : 110 ºC Ciśnienie próbne : 0,8 MPa Kolor : biały RAL 9016, inne kolory z palety RAL na zamówienie Akcesoria : konsole, korek, odpowietrznik w komplecie z grzejnikiem. C C 2 C B3 = B B C 1 C 1 C C C Zmiany techniczne i błędy w druku zastrzeżone.

9 grzejniki dekoracyjne odległości montażowe a a a dla Vertical 10 dla Vertical 20C, 21C, 22C dla Vertical 10, 20C, 21C, 22C dla Vertical 10 dla Vertical 20C, 21C, 22C b c c b c b Vertical 10 a : 80 mm b : 43 mm c : 65 mm Vertical 20C, Vertical 21C a : 108 mm b : 67 mm c : 27 mm Vertical 22C a : 133 mm b : 67 mm c : 27 mm pojemność i ciężar pojemność : l/m wys. typ ,83 10,13 11,07 12,00-20C - 21,83 23,78 25,65-21C - 21,47 24,13 25,47-22C - 21,60 23,13 24,67 26,67 ciężar : kg/m wys. typ ,33 37,47 38,67 40,13-20C - 71,33 77,07 81,73-21C - 83,07 91,33 96,93-22C - 93,87 102,33 110,80 118,27 zalecane podłączenia - przewód zasilający - przewód powrotny Zmiany techniczne i błędy w druku zastrzeżone. 9

10 grzejniki dekoracyjne Vertical typ 10 VERTICAL 10 PRZYKŁADOWY OPIS GRZEJNIKA : V E R T I C A L x nazwa typ wysokość szerokość Uwaga! Zdjęcie poglądowe. Grzejnik Vertical 10 nie posiada osłon bocznych. szerokość [mm] parametry t z / t p / t i wysokość [mm] PLN [W] PLN [W] PLN [W] PLN [W] [W/m] 90/70/20 C wykładnik n1,29761,32461,33811,3516 Vertical typ 20C VERTICAL 20C PRZYKŁADOWY OPIS GRZEJNIKA : VERTICAL 20C 1800 x nazwa typ wysokość szerokość szerokość [mm] parametry t z / t p / t i wysokość [mm] PLN [W] PLN [W] PLN [W] PLN [W] [W/m] 90/70/20 C wykładnik n1,30941,31351,3176 Moc cieplna grzejników według normy PN-EN 442. Ceny dotyczą grzejników w kolorze śnieżnobiałym RAL Ceny grzejników kolorowych są wyższe o 15%. Cena grzejnika obejmuje: dwie osłony boczne (oprócz typu Vertical 10), trzy korki, odpowietrznik, komplet konsol ściennych. PKWiU Ceny bez podatku VAT. 10 Zmiany techniczne i błędy w druku zastrzeżone.

11 Vertical typ 21C grzejniki dekoracyjne 81 VERTICAL 21C PRZYKŁADOWY OPIS GRZEJNIKA : VERTICAL 21C 1800 x nazwa typ wysokość szerokość szerokość [mm] parametry t z / t p / t i wysokość [mm] PLN [W] PLN [W] PLN [W] PLN [W] [W/m] 90/70/20 C wykładnik n1,33841,34221,3371 Vertical typ 22C VERTICAL 22C PRZYKŁADOWY OPIS GRZEJNIKA : VERTICAL 22C 1800 x nazwa typ wysokość szerokość Dla typu Vertical 22C podłączenia są asymetryczne względem płyt grzejnika szerokość [mm] parametry t z / t p / t i wysokość [mm] PLN [W] PLN [W] PLN [W] PLN [W] [W/m] 90/70/20 C wykładnik n 1,3566 1,36191,36721,3671 Moc cieplna grzejników według normy PN-EN 442. Ceny dotyczą grzejników w kolorze śnieżnobiałym RAL Ceny grzejników kolorowych są wyższe o 15%. Cena grzejnika obejmuje: dwie osłony boczne (oprócz typu Vertical 10), trzy korki, odpowietrznik, komplet konsol ściennych. PKWiU Ceny bez podatku VAT. Zmiany techniczne i błędy w druku zastrzeżone. 11

12 grzejniki dekoracyjne Kos H Poziomy grzejnik dekoracyjny z płaską płytą czołową, łagodnie wykończonymi krawędziami oraz unikalnie zaprojektowaną pokrywą górną. Przyłącza : 2 x G1/2 od dołu z prawej strony (z lewej strony na zamówienie) Maksymalne ciśnienie robocze : 0,6 MPa Maksymalna temperatura robocza : 110 ºC Ciśnienie próbne : 0,8 MPa Kolor : biały RAL 9016, inne kolory z palety RAL na zamówienie Montaż na konsolach : grzejnik z uchwytami montażowymi na tylnej płycie Akcesoria : w komplecie z grzejnikiem 2 konsole MCW-5 wraz z kołkami i wkrętami fabrycznie zamontowany zawór termostatyczny (z prawej strony) i odpowietrznik (z lewej) 12 Zmiany techniczne i błędy w druku zastrzeżone.

13 Kos H grzejniki dekoracyjne montaż przy użyciu kątowych konsol ściennych typu MCW-5 L + 20 a b x1 x2 H B4 = H c H = wysokość; L = długość pojemność i ciężar pojemność : l/m wys. typ ,44 6,67 8,00 9, ,76 6,95 8,67 10, ,76 6,95 8,67 10, ,73 10,10 11,27 12,44 ciężar : kg/m wys. typ ,83 32,50 40,19 47, ,48 37,43 46,67 56, ,24 42,67 53,52 64, ,70 62,38 77,19 92,00 ilość konsol w zależności od typu i wysokości grzejnika typ wysokość H długość L 20 / 21 / < 2000 x / 21 / < 1600 x < 2000 x < 1600 x 1600 zalecane podłączenia x x x x typ KOS H 20 typ KOS H 21 typ KOS H 22 typ KOS H 33 Montaż na krótszym ramieniu x1 = 24 mm a : 141 mm b : 84 mm c : 30 mm a : 141 mm b : 84 mm c : 30 mm a : 141 mm b : 84 mm c : 30 mm a : 206 mm b : 84 mm c : 30 mm Montaż na dłuższym ramieniu x2 = 39,5 mm a : 157 mm b : 100 mm c : 46 mm a : 157 mm b : 100 mm c : 46 mm a : 157 mm b : 100 mm c : 46 mm a : 122 mm b : 100 mm c : 46 mm podłączenie dolne wersja lewa podłączenie dolne wersja prawa - przewód zasilający - przewód powrotny Zmiany techniczne i błędy w druku zastrzeżone. 13

14 grzejniki dekoracyjne Kos H typ 20 PRZYKŁADOWY OPIS GRZEJNIKA : KOS H L KOS H nazwa typ wysokość długość L : tylko dla wersji lewej (brak litery: standard czyli wersja prawa) długość [mm] parametry t z / t p / t i Moc cieplna grzejników według normy PN-EN 442. wysokość [mm] PLN [W] PLN [W] PLN [W] PLN [W] [W/m] 90/70/20 C wykładnik n1,28701,28011,28121,2823 Ceny dotyczą grzejników w kolorze śnieżnobiałym RAL Ceny grzejników kolorowych są wyższe o 15%. Cena grzejnika obejmuje: osłonę górną (grill), dwie osłony boczne, wkładkę zaworową podwójnej regulacji Oventrop, dwa korki, odpowietrznik, komplet konsol ściennych. PKWiU Ceny bez podatku VAT. 14 Zmiany techniczne i błędy w druku zastrzeżone.

15 Kos H typ 21 grzejniki dekoracyjne PRZYKŁADOWY OPIS GRZEJNIKA : KOS H L KOS H nazwa typ wysokość długość L : tylko dla wersji lewej (brak litery: standard czyli wersja prawa) długość [mm] parametry t z / t p / t i Moc cieplna grzejników według normy PN-EN 442. wysokość [mm] PLN [W] PLN [W] PLN [W] PLN [W] [W/m] 90/70/20 C wykładnik n 1,3261 1,3311 1,3433 1,3440 Ceny dotyczą grzejników w kolorze śnieżnobiałym RAL Ceny grzejników kolorowych są wyższe o 15%. Cena grzejnika obejmuje: osłonę górną (grill), dwie osłony boczne, wkładkę zaworową podwójnej regulacji Oventrop, dwa korki, odpowietrznik, komplet konsol ściennych. PKWiU Ceny bez podatku VAT. Zmiany techniczne i błędy w druku zastrzeżone. 15

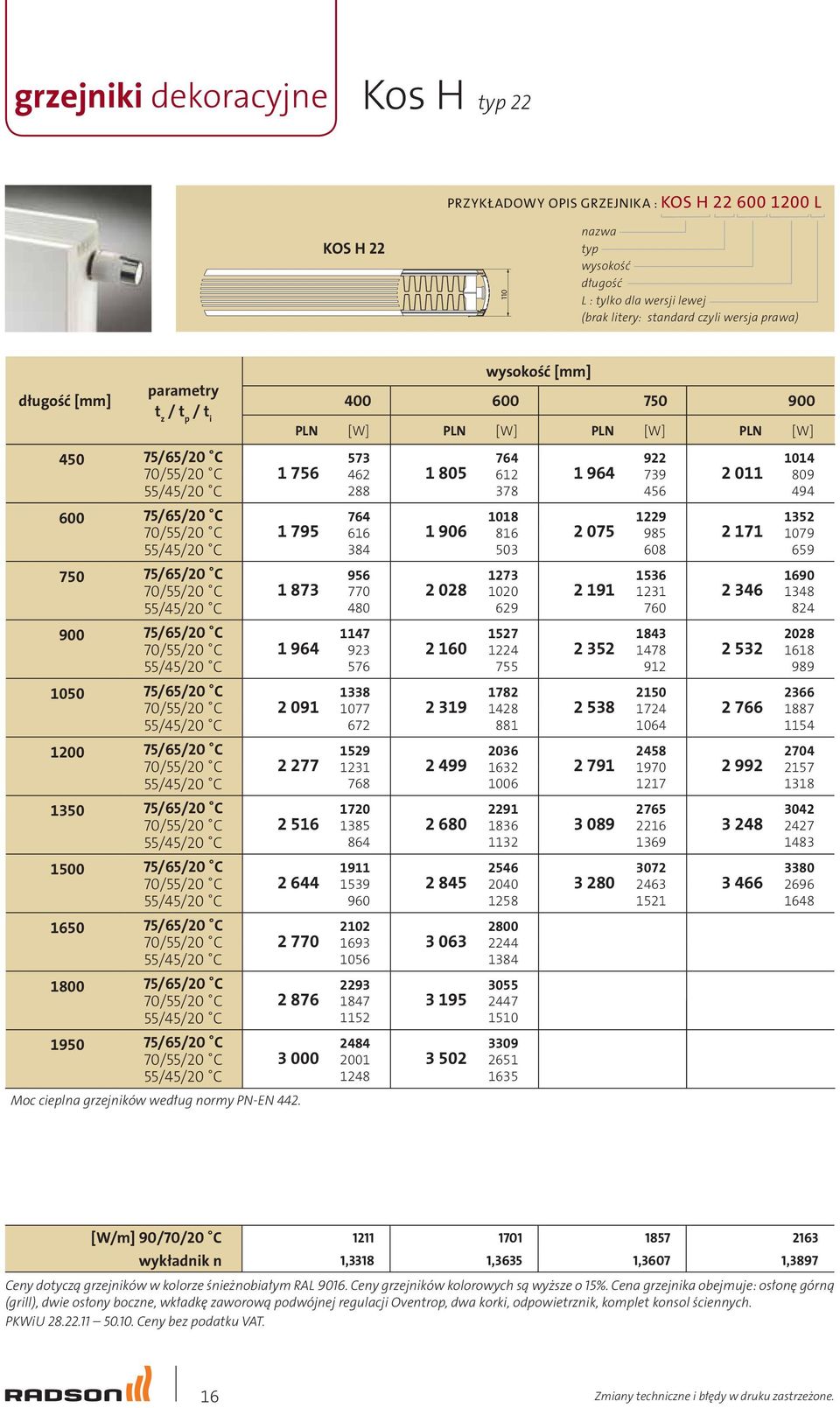

16 grzejniki dekoracyjne Kos H typ 22 PRZYKŁADOWY OPIS GRZEJNIKA : KOS H L KOS H nazwa typ wysokość długość L : tylko dla wersji lewej (brak litery: standard czyli wersja prawa) długość [mm] parametry t z / t p / t i Moc cieplna grzejników według normy PN-EN 442. wysokość [mm] PLN [W] PLN [W] PLN [W] PLN [W] [W/m] 90/70/20 C wykładnik n1,3318 1,3635 1,3607 1,3897 Ceny dotyczą grzejników w kolorze śnieżnobiałym RAL Ceny grzejników kolorowych są wyższe o 15%. Cena grzejnika obejmuje: osłonę górną (grill), dwie osłony boczne, wkładkę zaworową podwójnej regulacji Oventrop, dwa korki, odpowietrznik, komplet konsol ściennych. PKWiU Ceny bez podatku VAT. 16 Zmiany techniczne i błędy w druku zastrzeżone.

17 Kos H typ 33 grzejniki dekoracyjne KOS H 33 PRZYKŁADOWY OPIS GRZEJNIKA : KOS H L 176 nazwa typ wysokość długość L : tylko dla wersji lewej (brak litery: standard czyli wersja prawa) długość [mm] parametry t z / t p / t i Moc cieplna grzejników według normy PN-EN 442. wysokość [mm] PLN [W] PLN [W] PLN [W] PLN [W] [W/m] 90/70/20 C wykładnik n1,32221,35391,36491,3758 Ceny dotyczą grzejników w kolorze śnieżnobiałym RAL Ceny grzejników kolorowych są wyższe o 15%. Cena grzejnika obejmuje: osłonę górną (grill), dwie osłony boczne, wkładkę zaworową podwójnej regulacji Oventrop, dwa korki, odpowietrznik, komplet konsol ściennych. PKWiU Ceny bez podatku VAT. Zmiany techniczne i błędy w druku zastrzeżone. 17

18 grzejniki dekoracyjne Faro H Poziomy grzejnik dekoracyjny z profilowaną płytą czołową, łagodnie wykończonymi krawędziami oraz unikalnie zaprojektowaną pokrywą górną. Przyłącza : 2 x G1/2 od dołu z prawej strony (z lewej strony na zamówienie) Maksymalne ciśnienie robocze : 0,6 MPa Maksymalna temperatura robocza : 110 ºC Ciśnienie próbne : 0,8 MPa Kolor : biały RAL 9016, inne kolory z palety RAL na zamówienie Montaż na konsolach : grzejnik z uchwytami montażowymi na tylnej płycie Akcesoria : w komplecie z grzejnikiem 2 konsole MCW-5 wraz z kołkami i wkrętami fabrycznie zamontowany zawór termostatyczny (z prawej strony) i odpowietrznik (z lewej) 18 Zmiany techniczne i błędy w druku zastrzeżone.

19 Faro H grzejniki dekoracyjne montaż przy użyciu kątowych konsol ściennych typu MCW-5 L + 20 a b x1 x2 H B4 = H c H = wysokość; L = długość pojemność i ciężar pojemność : l/m wys. typ ,44 6,67 8,00 9, ,76 6,95 8,67 10, ,76 6,95 8,67 10, ,73 10,10 11,27 12,44 ciężar : kg/m wys. typ ,83 32,50 40,19 47, ,48 37,43 46,67 56, ,24 42,67 53,52 64, ,70 62,38 77,19 92,00 ilość konsol w zależności od typu i wysokości grzejnika typ wysokość H długość L 20 / 21 / < 2000 x / 21 / < 1600 x < 2000 x < 1600 x 1600 zalecane podłączenia x x x x typ FARO H 20 typ FARO H 21 typ FARO H 22 typ FARO H 33 Montaż na krótszym ramieniu x1 = 24 mm a : 141 mm b : 84 mm c : 30 mm a : 141 mm b : 84 mm c : 30 mm a : 141 mm b : 84 mm c : 30 mm a : 206 mm b : 84 mm c : 30 mm Montaż na dłuższym ramieniu x2 = 39,5 mm a : 157 mm b : 100 mm c : 46 mm a : 157 mm b : 100 mm c : 46 mm a : 157 mm b : 100 mm c : 46 mm a : 122 mm b : 100 mm c : 46 mm podłączenie dolne wersja lewa podłączenie dolne wersja prawa - przewód zasilający - przewód powrotny Zmiany techniczne i błędy w druku zastrzeżone. 19

20 grzejniki dekoracyjne Faro H typ 20 PRZYKŁADOWY OPIS GRZEJNIKA : FARO H L FARO H nazwa typ wysokość długość L : tylko dla wersji lewej (brak litery: standard czyli wersja prawa) długość [mm] parametry t z / t p / t i Moc cieplna grzejników według normy PN-EN 442. wysokość [mm] PLN [W] PLN [W] PLN [W] PLN [W] [W/m] 90/70/20 C wykładnik n1,28701,28011,28121,2823 Ceny dotyczą grzejników w kolorze śnieżnobiałym RAL Ceny grzejników kolorowych są wyższe o 15%. Cena grzejnika obejmuje: osłonę górną (grill), dwie osłony boczne, wkładkę zaworową podwójnej regulacji Oventrop, dwa korki, odpowietrznik, komplet konsol ściennych. PKWiU Ceny bez podatku VAT. 20 Zmiany techniczne i błędy w druku zastrzeżone.

21 Faro H typ 21 grzejniki dekoracyjne PRZYKŁADOWY OPIS GRZEJNIKA : FARO H L FARO H nazwa typ wysokość długość L : tylko dla wersji lewej (brak litery: standard czyli wersja prawa) długość [mm] parametry t z / t p / t i Moc cieplna grzejników według normy PN-EN 442. wysokość [mm] PLN [W] PLN [W] PLN [W] PLN [W] [W/m] 90/70/20 C wykładnik n 1,3261 1,3311 1,3433 1,3440 Ceny dotyczą grzejników w kolorze śnieżnobiałym RAL Ceny grzejników kolorowych są wyższe o 15%. Cena grzejnika obejmuje: osłonę górną (grill), dwie osłony boczne, wkładkę zaworową podwójnej regulacji Oventrop, dwa korki, odpowietrznik, komplet konsol ściennych. PKWiU Ceny bez podatku VAT. Zmiany techniczne i błędy w druku zastrzeżone. 21

22 grzejniki dekoracyjne Faro H typ 22 PRZYKŁADOWY OPIS GRZEJNIKA : FARO H L FARO H nazwa typ wysokość długość L : tylko dla wersji lewej (brak litery: standard czyli wersja prawa) długość [mm] parametry t z / t p / t i Moc cieplna grzejników według normy PN-EN 442. wysokość [mm] PLN [W] PLN [W] PLN [W] PLN [W] [W/m] 90/70/20 C wykładnik n1,3318 1,3635 1,3607 1,3897 Ceny dotyczą grzejników w kolorze śnieżnobiałym RAL Ceny grzejników kolorowych są wyższe o 15%. Cena grzejnika obejmuje: osłonę górną (grill), dwie osłony boczne, wkładkę zaworową podwójnej regulacji Oventrop, dwa korki, odpowietrznik, komplet konsol ściennych. PKWiU Ceny bez podatku VAT. 22 Zmiany techniczne i błędy w druku zastrzeżone.

23 Faro H typ 33 grzejniki dekoracyjne FARO H 33 PRZYKŁADOWY OPIS GRZEJNIKA : FARO H L 176 nazwa typ wysokość długość L : tylko dla wersji lewej (brak litery: standard czyli wersja prawa) długość [mm] parametry t z / t p / t i Moc cieplna grzejników według normy PN-EN 442. wysokość [mm] PLN [W] PLN [W] PLN [W] PLN [W] [W/m] 90/70/20 C wykładnik n1,32221,35391,36491,3758 Ceny dotyczą grzejników w kolorze śnieżnobiałym RAL Ceny grzejników kolorowych są wyższe o 15%. Cena grzejnika obejmuje: osłonę górną (grill), dwie osłony boczne, wkładkę zaworową podwójnej regulacji Oventrop, dwa korki, odpowietrznik, komplet konsol ściennych. PKWiU Ceny bez podatku VAT. Zmiany techniczne i błędy w druku zastrzeżone. 23

24 grzejniki dekoracyjne Kos V Pionowy grzejnik dekoracyjny z płaską płytą czołową, łagodnie wykończonymi krawędziami i osłonami bocznymi. Przyłącza : 4 x G 1/2 od dołu; 2 x G 1/2 od góry - do montażu odpowietrznika i korka Maksymalne ciśnienie robocze : 0,6 MPa Maksymalna temperatura robocza : 110 ºC Ciśnienie próbne : 0,8 MPa Kolor : biały RAL 9016, inne kolory z palety RAL na zamówienie Wiele możliwości podłączenia Akcesoria : konsole, korki, odpowietrznik w komplecie z grzejnikiem. 24 Zmiany techniczne i błędy w druku zastrzeżone.

25 Kos V typ 21 & typ 22grzejniki dekoracyjne montaż C a a C 2 C 2 B B = B C 1 C 1 c b c b C C C typ KOS V 21 a : 111 mm b : 67 mm c : 27 mm typ KOS V 22 a : 136 mm b : 67 mm c : 27 mm pojemność i ciężar pojemność : l/m typ wys ,47 24,13 25, ,73 23,47 25,33 ciężar : kg/m typ wys ,27 109,33 117, ,60 123,73 130,93 zalecane podłączenia - przewód zasilający - przewód powrotny Zmiany techniczne i błędy w druku zastrzeżone. 25

26 grzejniki dekoracyjne Kos V typ 21 KOS V 21 PRZYKŁADOWY OPIS GRZEJNIKA : KOS V nazwa typ wysokość szerokość szerokość [mm] parametry t z / t p / t i wysokość PLN [W] PLN [W] PLN [W] [W/m] 90/70/20 C wykładnik n1,3192 1,3231 1,3327 KOS V INOX dług. wys. wykł. n ciężar poj. 75/65/20 C cena [mm] [mm] [kg] [l] [PLN] KOS V INOX , ,10 10, KOS V INOX , ,20 14, KOS V INOX , ,60 18, Moc cieplna grzejników według normy PN-EN 442. Ceny dotyczą grzejników w kolorze śnieżnobiałym RAL Ceny grzejników kolorowych są wyższe o 15%. Cena grzejnika obejmuje: dwie osłony boczne, trzy korki, odpowietrznik, komplet konsol ściennych. PKWiU Ceny bez podatku VAT. 26 Zmiany techniczne i błędy w druku zastrzeżone.

27 Kos V typ 22grzejniki dekoracyjne 109 KOS V PRZYKŁADOWY OPIS GRZEJNIKA : KOS V nazwa typ wysokość szerokość Dla typu 22 podłączenia są asymetryczne względem płyt grzejnika szerokość [mm] parametry t z / t p / t i wysokość PLN [W] PLN [W] PLN [W] [W/m] 90/70/20 C wykładnik n 1,3387 1,4255 1,3343 Moc cieplna grzejników według normy PN-EN 442. Ceny dotyczą grzejników w kolorze śnieżnobiałym RAL Ceny grzejników kolorowych są wyższe o 15%. Cena grzejnika obejmuje: dwie osłony boczne, trzy korki, odpowietrznik, komplet konsol ściennych. PKWiU Ceny bez podatku VAT. Zmiany techniczne i błędy w druku zastrzeżone. 27

28 grzejniki dekoracyjne Faro V Pionowy grzejnik dekoracyjny z profilowaną płytą czołową, łagodnie wykończonymi krawędziami i osłonami bocznymi. Przyłącza : 4 x G 1/2 od dołu; 2 x G 1/2 od góry - do montażu odpowietrznika i korka Maksymalne ciśnienie robocze : 0,6 MPa Maksymalna temperatura robocza : 110 ºC Ciśnienie próbne : 0,8 MPa Kolor : biały RAL 9016, inne kolory z palety RAL na zamówienie Wiele możliwości podłączenia Akcesoria : konsole, korki, odpowietrznik w komplecie z grzejnikiem. 28 Zmiany techniczne i błędy w druku zastrzeżone.

29 Faro V typ 21 & typ 22grzejniki dekoracyjne montaż C a a C 2 C 2 B B = B C 1 C 1 c b c b C C C typ FARO V 21 a : 111 mm b : 67 mm c : 27 mm typ FARO V 22 a : 136 mm b : 67 mm c : 27 mm pojemność i ciężar pojemność : l/m typ wys ,47 24,13 25, ,73 23,47 25,33 ciężar : kg/m typ wys ,27 109,33 117, ,60 123,73 130,93 zalecane podłączenia - przewód zasilający - przewód powrotny Zmiany techniczne i błędy w druku zastrzeżone. 29

30 grzejniki dekoracyjne Faro V typ 21 FARO V 21 PRZYKŁADOWY OPIS GRZEJNIKA : FARO V nazwa typ wysokość szerokość szerokość [mm] parametry t z / t p / t i wysokość PLN [W] PLN [W] PLN [W] [W/m] 90/70/20 C wykładnik n1,3192 1,3231 1,3327 KOS V INOX dług. wys. wykł. n ciężar poj. 75/65/20 C cena [mm] [mm] [kg] [l] [PLN] FAV INOX , ,10 10, FAV INOX , ,20 14, FAV INOX , ,60 18, Moc cieplna grzejników według normy PN-EN 442. Ceny dotyczą grzejników w kolorze śnieżnobiałym RAL Ceny grzejników kolorowych są wyższe o 15%. Cena grzejnika obejmuje: dwie osłony boczne, trzy korki, odpowietrznik, komplet konsol ściennych. PKWiU Ceny bez podatku VAT. 30 Zmiany techniczne i błędy w druku zastrzeżone.

31 Faro V typ 22grzejniki dekoracyjne 109 FARO V PRZYKŁADOWY OPIS GRZEJNIKA : FARO V nazwa typ wysokość szerokość Dla typu 22 podłączenia są asymetryczne względem płyt grzejnika szerokość [mm] parametry t z / t p / t i wysokość PLN [W] PLN [W] PLN [W] [W/m] 90/70/20 C wykładnik n 1,3387 1,4255 1,3343 Moc cieplna grzejników według normy PN-EN 442. Ceny dotyczą grzejników w kolorze śnieżnobiałym RAL Ceny grzejników kolorowych są wyższe o 15%. Cena grzejnika obejmuje: dwie osłony boczne, trzy korki, odpowietrznik, komplet konsol ściennych. PKWiU Ceny bez podatku VAT. Zmiany techniczne i błędy w druku zastrzeżone. 31

32 grzejniki dekoracyjne łazienkowe Tinos V Stylowo zaprojektowany pionowy grzejnik dekoracyjny. Idealnie płaska płyta w połączeniu z precyzyjnie pod kątem prostym zagiętymi bokami są wyznacznikami najnowszego trendu we wzornictwie grzejników. Przyłącza : 4 x G 1/2 od dołu; 2 x G 1/2 od góry - do montażu odpowietrznika i korka Montaż : 2 pionowe konsole ścienne MCW-V Kolor : biały RAL 9016, inne kolory z palety RAL na zamówienie (15% dopłaty) Konsole, korki i odpowietrznik są dostarczane w komplecie z grzejnikiem. Ciśnienie próbne : 0,8 MPa Maksymalne ciśnienie robocze : 0,6 MPa Maksymalna temperatura robocza : 110 C 32 Zmiany techniczne i błędy w druku zastrzeżone.

33 Tinos Vgrzejniki dekoracyjne typ 11 (325) typ 11 (475/625/775) 112, , 5 200/350/ konsola MCW-V typ 21 (325) typ 21 (475/625/775) 87, ,5 300/450/ konsola MCW-V 1605/ / /1755/ /1950/ / / /1755/ /1950/2100 C= C=450/600/ C= C=450/600/ ,5 137,5 87,5 87, C -56 C + 25 C -56 C + 25 C -56 C C -56 C pojemność i ciężar (typ 11) pojemność i ciężar (typ 21) pojemność : l/m typ wys ,50 3, ,25 5, ,00 7,13 8, ,80 10,15 pojemność : l/m typ wys ,44 7, ,66 10, ,88 14,48 15, ,10 19,10 ciężar : kg/m typ wys ,00 23, ,37 33, ,73 44,57 47, ,25 59,20 ciężar : kg/m typ wys ,08 32, ,12 49, ,16 65,60 70, ,00 87,80 zalecane podłączenia - przewód zasilający - przewód powrotny Zmiany techniczne i błędy w druku zastrzeżone. 33

34 grzejniki dekoracyjne Tinos V TINOS V 11 PRZYKŁADOWY OPIS GRZEJNIKA : TINOS V C -56 C nazwa typ wysokość szerokość szerokość [mm] parametry t z / t p / t i wysokość PLN [W] PLN [W] PLN [W] /70/20 C (C=300) /35/20 C /70/20 C (C=450) /35/20 C /70/20 C (C=600) /35/20 C /70/20 C (C=750) /35/20 C wykładnik n dla długości: 325 1,2810 1, ,2761 1, ,2711 1,3205 1, ,35981,2685 Moc cieplna grzejników według normy PN-EN 442. Ceny dotyczą grzejników w kolorze śnieżnobiałym RAL Ceny grzejników kolorowych są wyższe o 15%. Cena grzejnika obejmuje: korki, odpowietrznik, komplet konsol ściennych. PKWiU Ceny bez podatku VAT. 34 Zmiany techniczne i błędy w druku zastrzeżone.

35 Tinos Vgrzejniki dekoracyjne TINOS V 21 PRZYKŁADOWY OPIS GRZEJNIKA : TINOS V C -56 C nazwa typ wysokość szerokość szerokość [mm] parametry t z / t p / t i wysokość PLN [W] PLN [W] PLN [W] /70/20 C (C=300) /35/20 C /70/20 C (C=450) /35/20 C /70/20 C (C=600) /35/20 C /70/20 C (C=750) /35/20 C wykładnik n dla długości: 325 1,3192 1, ,3192 1, ,3192 1,3231 1, ,32311,3327 Moc cieplna grzejników według normy PN-EN 442. Ceny dotyczą grzejników w kolorze śnieżnobiałym RAL Ceny grzejników kolorowych są wyższe o 15%. Cena grzejnika obejmuje: korki, odpowietrznik, komplet konsol ściennych. PKWiU Ceny bez podatku VAT. Zmiany techniczne i błędy w druku zastrzeżone. 35

36 grzejniki dekoracyjne łazienkowe Paros V Nowocześnie zaprojektowany pionowy grzejnik dekoracyjny. Gładka płyta wraz z łagodnie zaokrąglonymi bokami stanowi idealną całość, tworząc bryłę niespotykaną w aktualnym wzornictwie grzejników. Przyłącza : 4 x G 1/2 od dołu; 2 x G 1/2 od góry - do montażu odpowietrznika i korka Montaż : 2 pionowe konsole ścienne MCW-V Kolor : biały RAL 9016, inne kolory z palety RAL na zamówienie (15% dopłaty) Konsole, korki i odpowietrznik są dostarczane w komplecie z grzejnikiem. Ciśnienie próbne: 0,8 MPa Maksymalne ciśnienie robocze : 0,6 MPa Maksymalna temperatura robocza : 110 C. 36 Zmiany techniczne i błędy w druku zastrzeżone.

37 Paros Vgrzejniki dekoracyjne typ 11 (380) typ 11 (530/680/830) konsola MCW-V /350/ typ 21 (405) typ 21 (555/705/855) /450/600 konsola MCW-V / / /1755/ /1950/ / / /1755/ /1950/2100 C= C=450/600/ C= C=450/600/ C -56 C + 80 C -56 C + 80 C -56 C Wymiary : mm C -56 C pojemność i ciężar (typ 11) pojemność i ciężar (typ 21) pojemność : l/m typ wys ,50 3, ,25 5, ,00 7,13 8, ,80 10,15 pojemność : l/m typ wys ,44 7, ,66 10, ,88 14,48 15, ,10 19,10 ciężar : kg/m typ wys ,00 23, ,37 33, ,73 44,57 47, ,25 59,20 ciężar : kg/m typ wys ,08 32, ,12 49, ,16 65,60 70, ,00 87,80 zalecane podłączenia - przewód zasilający - przewód powrotny Zmiany techniczne i błędy w druku zastrzeżone. 37

38 grzejniki dekoracyjne Paros V PAROS V 11 PRZYKŁADOWY OPIS GRZEJNIKA : PAROS V C -56 C nazwa typ wysokość szerokość szerokość [mm] parametry t z / t p / t i wysokość PLN [W] PLN [W] PLN [W] /70/20 C (C=300) /35/20 C /70/20 C (C=450) /35/20 C /70/20 C (C=600) /35/20 C /70/20 C (C=750) /35/20 C wykładnik n dla długości: 380 1,2810 1, ,2761 1, ,2711 1,3205 1, ,35981,2685 Moc cieplna grzejników według normy PN-EN 442. Ceny dotyczą grzejników w kolorze śnieżnobiałym RAL Ceny grzejników kolorowych są wyższe o 15%. Cena grzejnika obejmuje: korki, odpowietrznik, komplet konsol ściennych. PKWiU Ceny bez podatku VAT. 38 Zmiany techniczne i błędy w druku zastrzeżone.

39 Paros Vgrzejniki dekoracyjne PAROS V 21 PRZYKŁADOWY OPIS GRZEJNIKA : PAROS V C -56 C nazwa typ wysokość szerokość szerokość [mm] parametry t z / t p / t i wysokość PLN [W] PLN [W] PLN [W] /70/20 C (C=300) /35/20 C /70/20 C (C=450) /35/20 C /70/20 C (C=600) /35/20 C /70/20 C (C=750) /35/20 C wykładnik n dla długości: 405 1,3192 1, ,3192 1, ,3192 1,3231 1, ,32311,3327 Moc cieplna grzejników według normy PN-EN 442. Ceny dotyczą grzejników w kolorze śnieżnobiałym RAL Ceny grzejników kolorowych są wyższe o 15%. Cena grzejnika obejmuje: korki, odpowietrznik, komplet konsol ściennych. PKWiU Ceny bez podatku VAT. Akcesoria opis wymiary kod zamówienia cena [PLN] wieszak na ręcznik do grzejników Vertical. 450 mm AZ mm AZ mm AZ wieszak na ręcznik do grzejników Kos V i Faro V. 300 mm AZ Wykonany z matowej, szczotkowanej stali nierdzewnej. 450 mm AZ mm AZ mm AZ Ceny bez podatku VAT. Zmiany techniczne i błędy w druku zastrzeżone. 39

40 Przegląd typów Santorini 4 otwory przyłączeniowe wysokość [mm]: 714, 1134, 1470, 1764 szerokość [mm]: 400, 500, 600, 750, 900 Santorini A 6 otworów przyłączeniowych wysokość [mm]: 714, 1134 szerokość [mm]: 400, 500, 600, 750 Santorini C 4 otwory przyłączeniowe wysokość [mm]: 714, 1134, 1470, 1764 szerokość [mm]: 399, 498, 596, 742, Zmiany techniczne i błędy w druku zastrzeżone.

41 grzejniki łazienkowe Java 2 otwory przyłączeniowe wysokość [mm]: 700, 912, 1336, 1548, 1760, 1972 szerokość [mm]: 400, 500, 600 Muna 2 otwory przyłączeniowe wysokość [mm]: 530*, 680*, 905, 1205, 1650, 1730, 2030 szerokość [mm]: 500, 600, 800, 1000*, 1200* Flores CH 4 otwory przyłączeniowe wysokość [mm]: 770, 1150, 1430, 1755 szerokość [mm]: 500, 600 *dla grzejników poziomych Zmiany techniczne i błędy w druku zastrzeżone. 41

42 Przegląd typów Flores C CH 4 otwory przyłączeniowe wysokość [mm]: 770, 1150, 1430, 1755 szerokość [mm]: 500, 600 Elato 4 otwory przyłączeniowe wysokość [mm]: 830, 1130, 1430, 1730 szerokość [mm]: 450, 600 Apolima 2 otwory przyłączeniowe wysokość [mm]: 830, 1130, 1430, 1730 szerokość [mm]: 650, Zmiany techniczne i błędy w druku zastrzeżone.

43 grzejniki łazienkowe Santorini Santorini A Santorini C Java Muna Flores CH Flores C CH Elato Apolima maksymalne ciśnienie 1,0 1,0 1,0 0,8 0,4 0,8 0,8 0,4 0,4 robocze [MPa] liczba przyłączy podłączenie dolne x x x x x x x x x podłączenie dolne o rozstawie przyłączy 50 mm podłączenie boczne prawe lub lewe - x podłączenie dolne środkowe o rozstawie przyłączy 50 mm x odpowietrznik - średnica 1/2 1/2 1/2 1/8 1/8 1/2 1/2 1/8 1/8 liczba konsol w komplecie moc cieplna grzejników Moc cieplna grzejników Radson została określona zgodnie z PN-EN 442 na podstawie pomiarów w niezależnym, certyfikowanym laboratorium. Jako parametry odniesienia zostały przyjęte temperatury 75/65/20 C. Moc cieplną grzejników dla innych parametrów można obliczyć z podanego poniżej wzoru: ф = ф n Δt Δt n n gdzie: ф - moc cieplna grzejnika [W] ф n - moc cieplna grzejnika określona na podstawie pomiarów zgodnie z PN-EN 442 [W] Δt - logarytmiczna różnica temperatur [K] Δt n - logarytmiczna różnica temperatur 49,833 [K] obliczona dla temperatur odniesienia 75/65/20 C n - wykładnik potęgowy charakterystyczny dla danego typu grzejnika Logarytmiczną różnicę temperatur należy obliczać według wzoru: Δt = t z - t p ln ((t z - t i ) / (t p - t i )) gdzie: t z - temperatura wody zasilającej grzejnik [ C] t p - temperatura wody powracającej z grzejnika [ C] - temperatura wewnętrzna ogrzewanego pomieszczenia [ C] t i Zmiany techniczne i błędy w druku zastrzeżone. 43

44 grzejniki łazienkowe Santorini Proste linie Santorini sprawiają, że grzejnik ma ponadczasowy, klasyczny wygląd. Jest idealnym elementem wyposażenia każdej łazienki. Materiał : wysokiej jakości profil stalowy Czynnik grzewczy : woda Podłączenie : 4 otwory z gwintem wewnętrznym ½ Maksymalne ciśnienie robocze : 1,0 MPa Maksymalna temperatura robocza : 110 ºC Malowanie : podkładowe metodą anaforezy, końcowe metodą napylania elektrostatycznego Kolory : biały RAL 9016, pozostałe kolory z palety RAL na zamówienie Wyposażenie podstawowe : konsole o regulowanej odległości od ściany, odpowietrznik ½, korek zaślepiający Wyposażenie dodatkowe : wieszak ręcznikowy okrągły chromowany, wieszak typ C chromowany, grzałka elektryczna 44 Zmiany techniczne i błędy w druku zastrzeżone.

45 grzejniki łazienkowe Lp L Hz 84 H Santorini L Lz Lp >150 H = wysokość L = szerokość Hz = pionowy rozstaw konsol Lz = poziomy rozstaw konsol Lp = rozstaw przyłączy wymiary w mm SAN 07.. SAN 11.. SAN 15.. SAN 18.. konsole pojemność moc [W] moc [W] H L Hz Lz Lp wodna masa typ 75/65/20 C 90/70/20 C [mm] [mm] [mm] [mm] [mm] [dm³] [kg] liczba poziomych kolektorów kod zamówienia SAN ,3 5,8 15 F3NA SAN ,8 6,8 15 F3NA SAN ,2 7,8 15 F3NA SAN ,9 9,2 15 F3NA SAN ,6 10,6 15 F3NA SAN ,8 8,9 23 F3NA SAN ,5 10,4 23 F3NA SAN ,3 11,8 23 F3NA SAN ,4 13,9 23 F3NA SAN , F3NA SAN ,1 13,3 29 F3NA SAN ,0 15,2 29 F3NA SAN ,2 18,0 29 F3NA SAN ,5 20,9 29 F3NA SAN ,5 15,8 36 F3NA SAN ,5 18,2 36 F3NA SAN ,9 21,7 36 F3NA SAN ,3 25,2 36 F3NA cena [PLN] Moc cieplna grzejników według normy PN-EN 442. Ceny dotyczą grzejników w kolorze śnieżnobiałym RAL Ceny grzejników kolorowych są wyższe o 15%. Zawieszenia do grzejników kolorowych Santorini dostarczane są w kolorze chromu. PKWiU Ceny bez podatku VAT. Zmiany techniczne i błędy w druku zastrzeżone. 45

46 grzejniki łazienkowe Santorini A Santorini A to znakomite rozwiązanie dla tych, którzy chcą wymienić stary grzejnik na nowy bez konieczności przerabiania instalacji. Model dostępny z przyłączami bocznymi z prawej lub lewej strony. Materiał : wysokiej jakości profil stalowy Czynnik grzewczy : woda Podłączenie : 4 otwory z gwintem wewnętrznym ½ Maksymalne ciśnienie robocze : 1,0 MPa Maksymalna temperatura robocza : 110 ºC Malowanie : podkładowe metodą anaforezy, końcowe metodą napylania elektrostatycznego Kolory : biały RAL 9016, pozostałe kolory z palety RAL na zamówienie Wyposażenie podstawowe : konsole o regulowanej odległości od ściany, odpowietrznik ½, trzy korki zaślepiające Wyposażenie dodatkowe : wieszak ręcznikowy okrągły chromowany, wieszak typ C chromowany, grzałka elektryczna 46 Zmiany techniczne i błędy w druku zastrzeżone.

47 grzejniki łazienkowe L Lp 84 H Santorini A L Lz > H = wysokość L = szerokość Hz = pionowy rozstaw konsol Lz = poziomy rozstaw konsol Lp = rozstaw przyłączy wymiary w mm SAA 07.. SAA 11.. konsole pojemność moc [W] moc [W] H L Hz Lz Lp wodna masa typ 75/65/20 C 90/70/20 C [mm] [mm] [mm] [mm] [mm] [dm³] [kg] liczba poziomych kolektorów kod zamówienia SAA R ,3 5,8 15 F3UAB SAA R ,8 6,8 15 F3UAB SAA R ,2 7,8 15 F3UAB SAA R ,9 9,2 15 F3UAB SAA R ,8 8,9 23 F3UAB SAA R ,5 10,4 23 F3UAB SAA R ,3 11,8 23 F3UAB SAA R ,4 13,9 23 F3UAB SAA L ,3 5,8 15 F3UAB SAA L ,8 6,8 15 F3UAB SAA L ,2 7,8 15 F3UAB SAA L ,9 9,2 15 F3UAB SAA L ,8 8,9 23 F3UAB SAA L ,5 10,4 23 F3UAB SAA L ,3 11,8 23 F3UAB SAA L ,4 13,9 23 F3UAB cena [PLN] Moc cieplna grzejników według normy PN-EN 442. Ceny dotyczą grzejników w kolorze śnieżnobiałym RAL Ceny grzejników kolorowych są wyższe o 15%. Zawieszenia do grzejników kolorowych Santorini A dostarczane są w kolorze chromu. Grzejniki Santorini A są dostępne na zamówienie z podłączeniem bocznym w wersji prawej i lewej. PKWiU Ceny bez podatku VAT. Zmiany techniczne i błędy w druku zastrzeżone. 47
