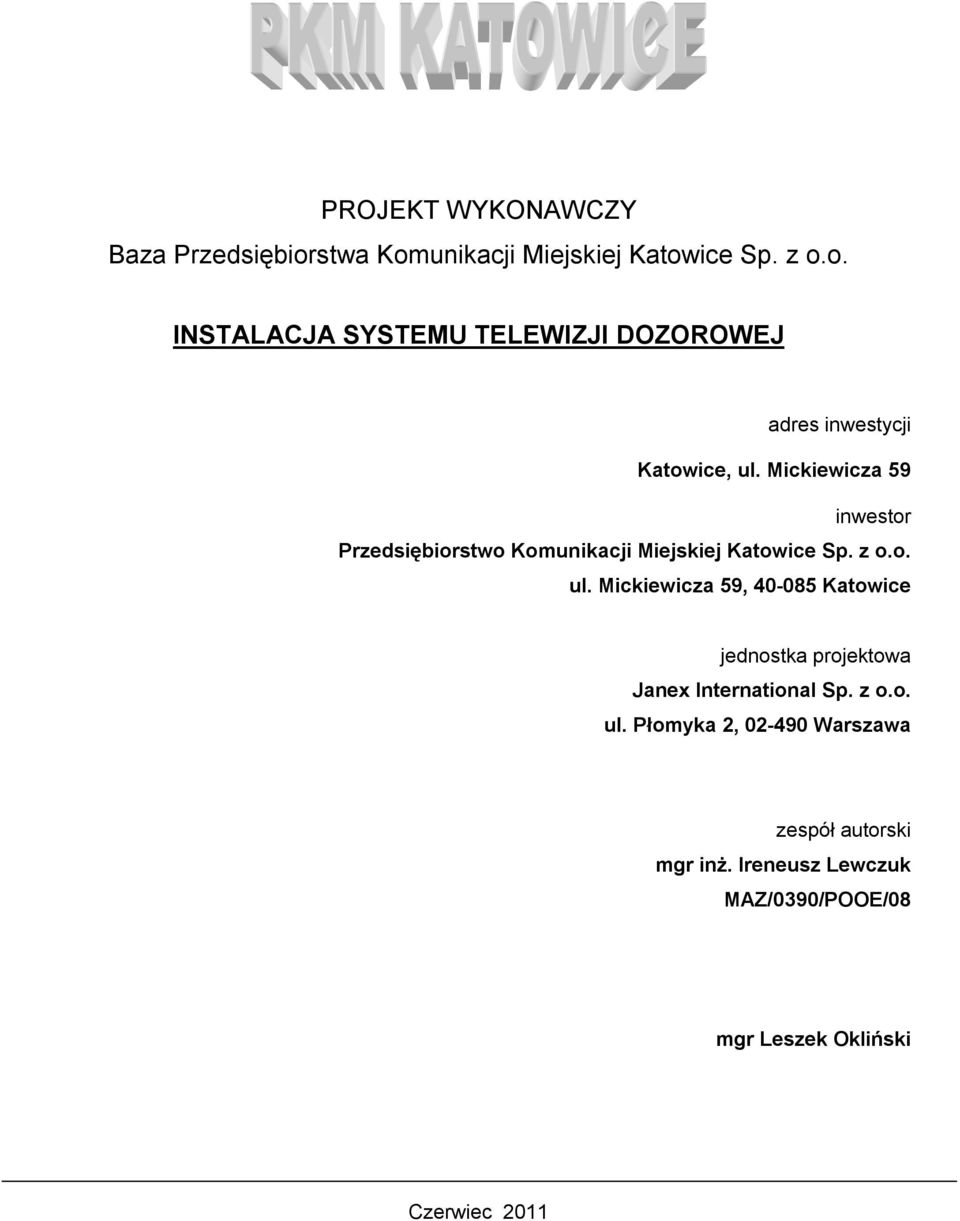

1 PROJEKT WYKONAWCZY Baza Przedsiębiorstwa Komunikacji Miejskiej Katowice Sp. z o.o. INSTALACJA SYSTEMU TELEWIZJI DOZOROWEJ adres inwestycji Katowice, ul. Mickiewicza 59 inwestor Przedsiębiorstwo Komunikacji Miejskiej Katowice Sp. z o.o. ul. Mickiewicza 59, Katowice jednostka projektowa Janex International Sp. z o.o. ul. Płomyka, Warszawa zespół autorski mgr inż. Ireneusz Lewczuk MAZ/0390/POOE/08 mgr Leszek Okliński Czerwiec 0

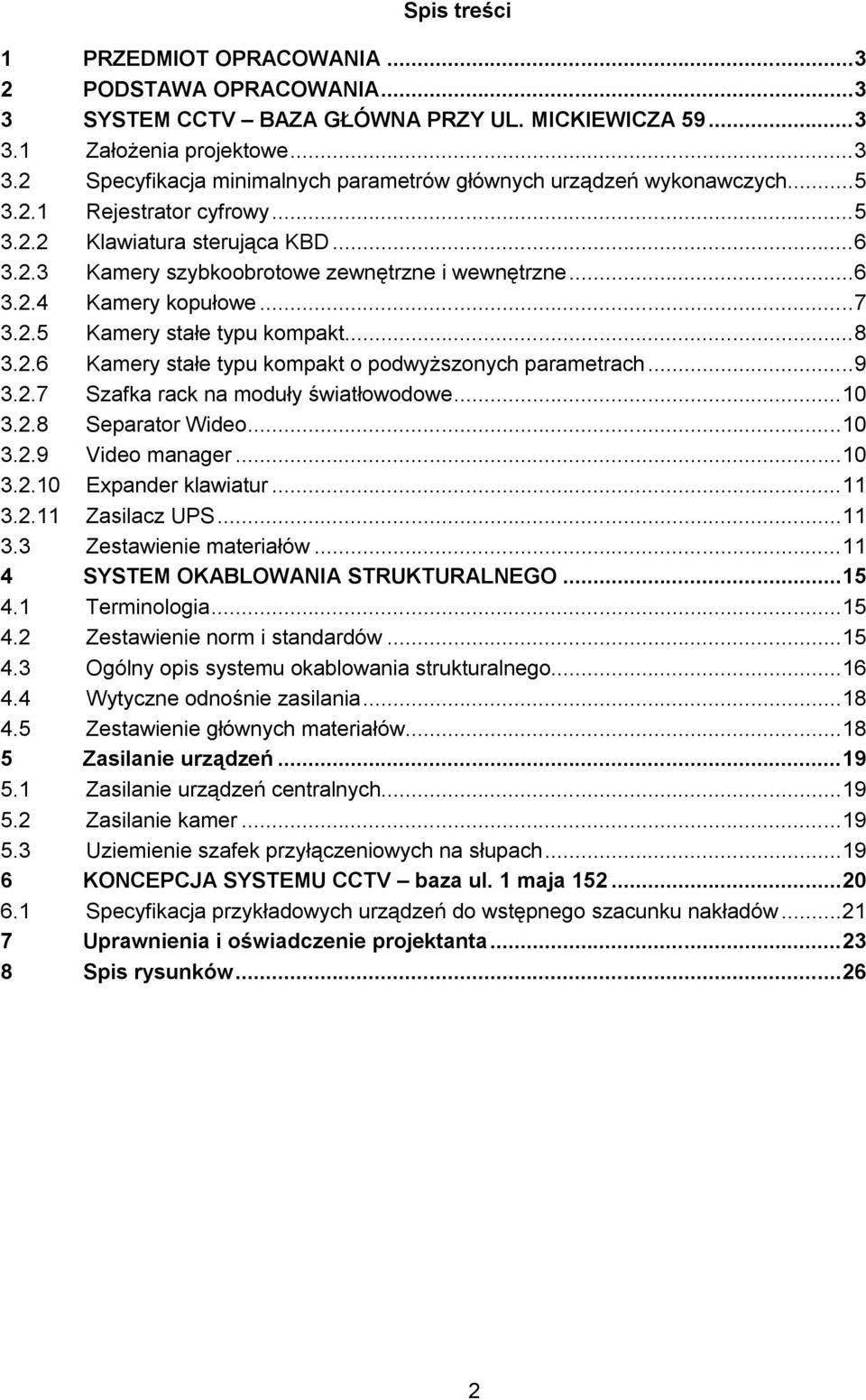

2 Spis treści PRZEDMIOT OPRACOWANIA...3 PODSTAWA OPRACOWANIA SYSTEM CCTV BAZA GŁÓWNA PRZY UL. MICKIEWICZA Założenia projektowe Specyfikacja minimalnych parametrów głównych urządzeń wykonawczych Rejestrator cyfrowy Klawiatura sterująca KBD Kamery szybkoobrotowe zewnętrzne i wewnętrzne Kamery kopułowe Kamery stałe typu kompakt Kamery stałe typu kompakt o podwyższonych parametrach Szafka rack na moduły światłowodowe Separator Wideo Video manager Expander klawiatur Zasilacz UPS Zestawienie materiałów... 4 SYSTEM OKABLOWANIA STRUKTURALNEGO Terminologia Zestawienie norm i standardów Ogólny opis systemu okablowania strukturalnego Wytyczne odnośnie zasilania Zestawienie głównych materiałów Zasilanie urządzeń Zasilanie urządzeń centralnych Zasilanie kamer Uziemienie szafek przyłączeniowych na słupach KONCEPCJA SYSTEMU CCTV baza ul. maja Specyfikacja przykładowych urządzeń do wstępnego szacunku nakładów... 7 Uprawnienia i oświadczenie projektanta Spis rysunków...6

3 PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt przetargowy/wykonawczy instalacji systemu telewizji dozorowej dla bazy Przedsiębiorstwa Komunikacji Miejskiej w Katowicach przy ul. Mickiewicza 59 oraz koncepcja takiego systemu i szacunek nakładów dla bazy przy ul. Maja 5. PODSTAWA OPRACOWANIA Założenia do niniejszego opracowania stanowią:. Zlecenie Zamawiającego. Wstępne uzgodnienia z Zamawiającym podczas wizji lokalnej 3. Obowiązujące normy i przepisy 4. Instrukcje montażu i obsługi urządzeń Przy realizacji należy wykorzystać urządzenia o parametrach nie gorszych od zaprojektowanych. 3 SYSTEM CCTV BAZA GŁÓWNA PRZY UL. MICKIEWICZA Założenia projektowe Podstawowe wytyczne i założenia dla wykonania projektu: Systemem telewizji dozorowej obejmie teren zewnętrzny a w szczególności linię wzdłuż ogrodzenia bazy, ciągi komunikacyjne, miejsca postoju autobusów, parking samochodów osobowych od strony ul. Chorzowskiej oraz stację paliw zlokalizowaną na terenie bazy. Ponadto zainstalowane zostaną kamery do obserwacji wewnątrz budynku warsztatowego oraz doprowadzone przewody rezerwowe do jego dwóch wschodnich narożników System będzie pracował w układzie rozproszonym tzn. część urządzeń rejestrujących znajdowała się będzie w głównym pomieszczeniu ochrony.0 a część w budynku warsztatowym w pomieszczeniu kierownika oznaczonym jako punkt dostępowy nr 5. Szczegóły przedstawia rys. T.3 zawierający schemat całej instalacji CCTV oraz T. przedstawiający rzut z oznaczoną lokalizacją kamer i punktów dostępowych do systemu. Na obszarze bazy znajdować się będzie pięć punktów obsługi systemu ze zróżnicowanymi prawami dostępu: o GPD Główny Punkt Dystrybucyjny w pomieszczeniu ochrony.0 wyposażony zostanie w trzy monitory LCD 9 (dwa do podglądu z kamer 3

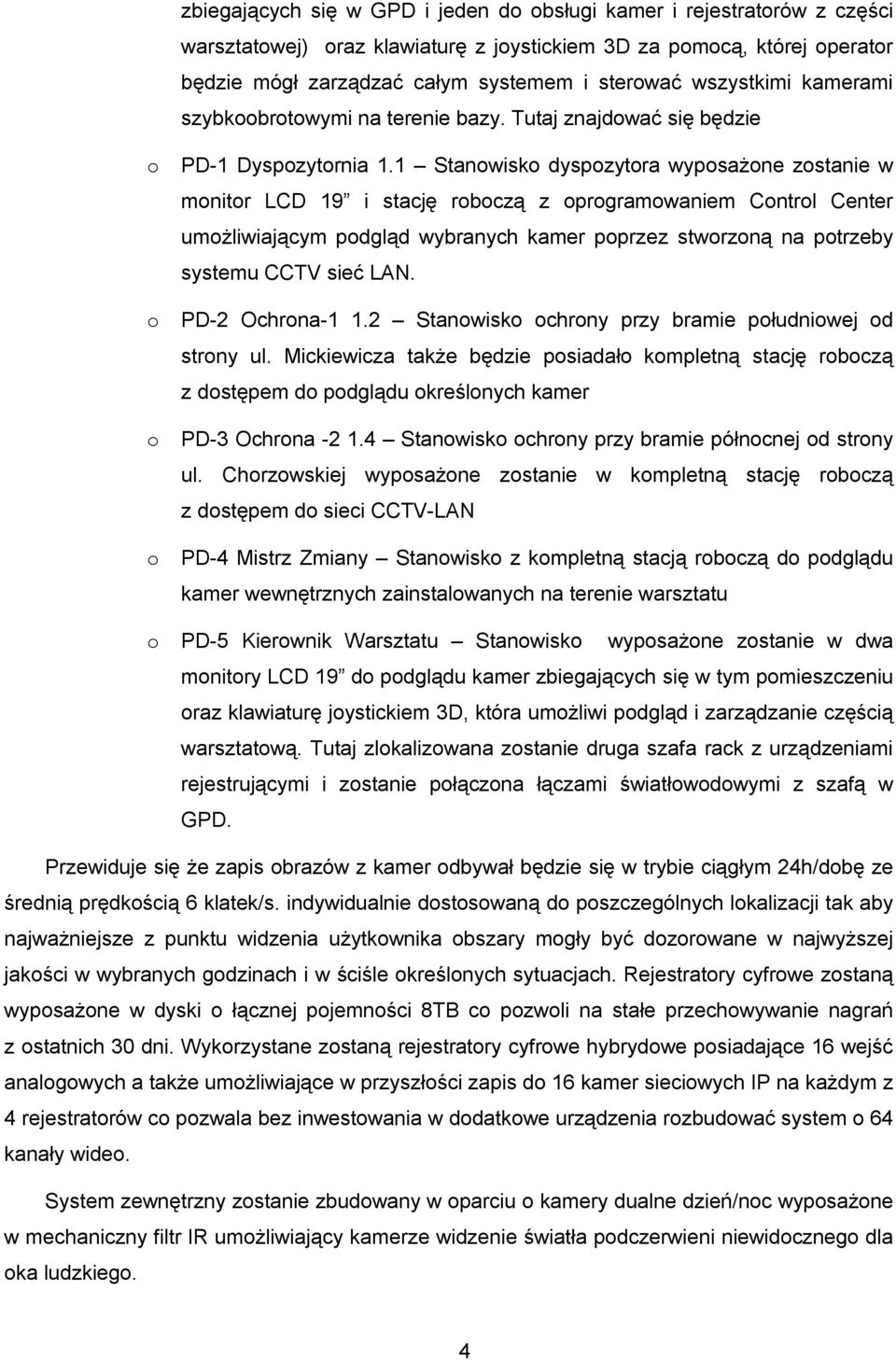

4 zbiegających się w GPD i jeden do obsługi kamer i rejestratorów z części warsztatowej) oraz klawiaturę z joystickiem 3D za pomocą, której operator będzie mógł zarządzać całym systemem i sterować wszystkimi kamerami szybkoobrotowymi na terenie bazy. Tutaj znajdować się będzie o PD- Dyspozytornia. Stanowisko dyspozytora wyposażone zostanie w monitor LCD 9 i stację roboczą z oprogramowaniem Control Center umożliwiającym podgląd wybranych kamer poprzez stworzoną na potrzeby systemu CCTV sieć LAN. o PD- Ochrona-. Stanowisko ochrony przy bramie południowej od strony ul. Mickiewicza także będzie posiadało kompletną stację roboczą z dostępem do podglądu określonych kamer o PD-3 Ochrona -.4 Stanowisko ochrony przy bramie północnej od strony ul. Chorzowskiej wyposażone zostanie w kompletną stację roboczą z dostępem do sieci CCTV-LAN o PD-4 Mistrz Zmiany Stanowisko z kompletną stacją roboczą do podglądu kamer wewnętrznych zainstalowanych na terenie warsztatu o PD-5 Kierownik Warsztatu Stanowisko wyposażone zostanie w dwa monitory LCD 9 do podglądu kamer zbiegających się w tym pomieszczeniu oraz klawiaturę joystickiem 3D, która umożliwi podgląd i zarządzanie częścią warsztatową. Tutaj zlokalizowana zostanie druga szafa rack z urządzeniami rejestrującymi i zostanie połączona łączami światłowodowymi z szafą w GPD. Przewiduje się że zapis obrazów z kamer odbywał będzie się w trybie ciągłym 4h/dobę ze średnią prędkością 6 klatek/s. indywidualnie dostosowaną do poszczególnych lokalizacji tak aby najważniejsze z punktu widzenia użytkownika obszary mogły być dozorowane w najwyższej jakości w wybranych godzinach i w ściśle określonych sytuacjach. Rejestratory cyfrowe zostaną wyposażone w dyski o łącznej pojemności 8TB co pozwoli na stałe przechowywanie nagrań z ostatnich 30 dni. Wykorzystane zostaną rejestratory cyfrowe hybrydowe posiadające 6 wejść analogowych a także umożliwiające w przyszłości zapis do 6 kamer sieciowych IP na każdym z 4 rejestratorów co pozwala bez inwestowania w dodatkowe urządzenia rozbudować system o 64 kanały wideo. System zewnętrzny zostanie zbudowany w oparciu o kamery dualne dzień/noc wyposażone w mechaniczny filtr IR umożliwiający kamerze widzenie światła podczerwieni niewidocznego dla oka ludzkiego. 4

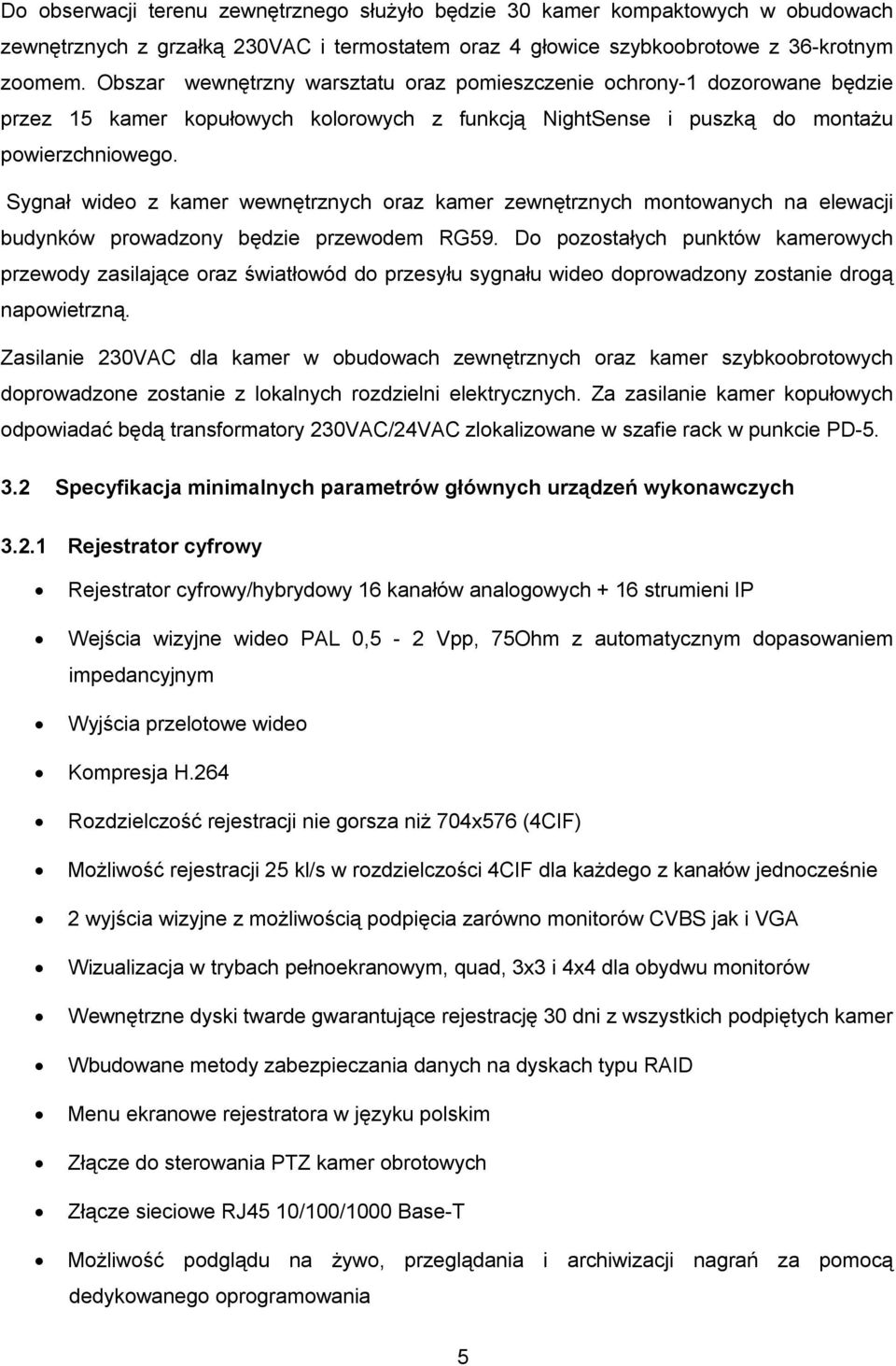

5 Do obserwacji terenu zewnętrznego służyło będzie 30 kamer kompaktowych w obudowach zewnętrznych z grzałką 30VAC i termostatem oraz 4 głowice szybkoobrotowe z 36-krotnym zoomem. Obszar wewnętrzny warsztatu oraz pomieszczenie ochrony- dozorowane będzie przez 5 kamer kopułowych kolorowych z funkcją NightSense i puszką do montażu powierzchniowego. Sygnał wideo z kamer wewnętrznych oraz kamer zewnętrznych montowanych na elewacji budynków prowadzony będzie przewodem RG59. Do pozostałych punktów kamerowych przewody zasilające oraz światłowód do przesyłu sygnału wideo doprowadzony zostanie drogą napowietrzną. Zasilanie 30VAC dla kamer w obudowach zewnętrznych oraz kamer szybkoobrotowych doprowadzone zostanie z lokalnych rozdzielni elektrycznych. Za zasilanie kamer kopułowych odpowiadać będą transformatory 30VAC/4VAC zlokalizowane w szafie rack w punkcie PD Specyfikacja minimalnych parametrów głównych urządzeń wykonawczych 3.. Rejestrator cyfrowy Rejestrator cyfrowy/hybrydowy 6 kanałów analogowych + 6 strumieni IP Wejścia wizyjne wideo PAL 0,5 - Vpp, 75Ohm z automatycznym dopasowaniem impedancyjnym Wyjścia przelotowe wideo Kompresja H.64 Rozdzielczość rejestracji nie gorsza niż 704x576 (4CIF) Możliwość rejestracji 5 kl/s w rozdzielczości 4CIF dla każdego z kanałów jednocześnie wyjścia wizyjne z możliwością podpięcia zarówno monitorów CVBS jak i VGA Wizualizacja w trybach pełnoekranowym, quad, 3x3 i 4x4 dla obydwu monitorów Wewnętrzne dyski twarde gwarantujące rejestrację 30 dni z wszystkich podpiętych kamer Wbudowane metody zabezpieczania danych na dyskach typu RAID Menu ekranowe rejestratora w języku polskim Złącze do sterowania PTZ kamer obrotowych Złącze sieciowe RJ45 0/00/000 Base-T Możliwość podglądu na żywo, przeglądania i archiwizacji nagrań za pomocą dedykowanego oprogramowania 5

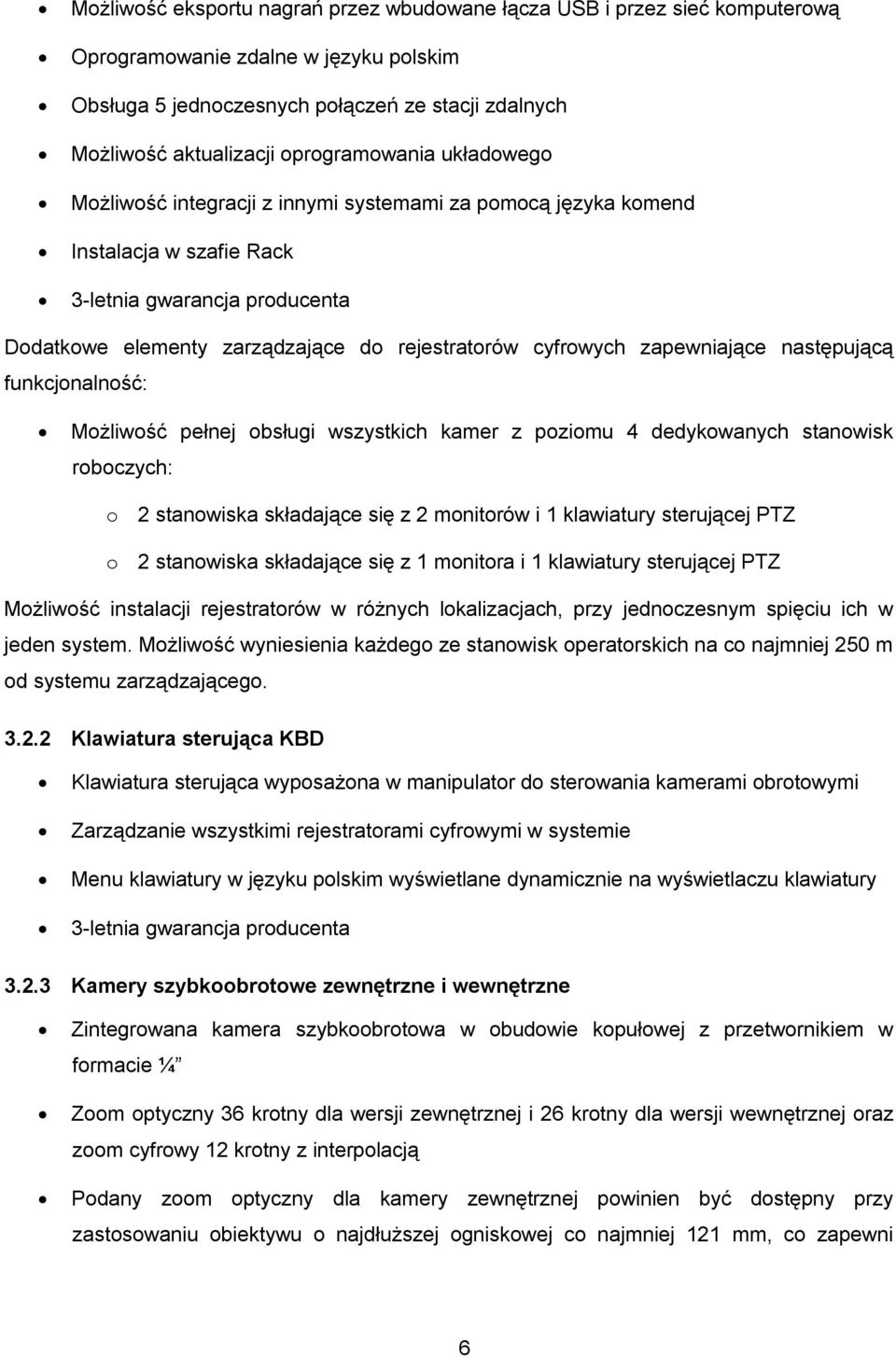

6 Możliwość eksportu nagrań przez wbudowane łącza USB i przez sieć komputerową Oprogramowanie zdalne w języku polskim Obsługa 5 jednoczesnych połączeń ze stacji zdalnych Możliwość aktualizacji oprogramowania układowego Możliwość integracji z innymi systemami za pomocą języka komend Instalacja w szafie Rack 3-letnia gwarancja producenta Dodatkowe elementy zarządzające do rejestratorów cyfrowych zapewniające następującą funkcjonalność: Możliwość pełnej obsługi wszystkich kamer z poziomu 4 dedykowanych stanowisk roboczych: o stanowiska składające się z monitorów i klawiatury sterującej PTZ o stanowiska składające się z monitora i klawiatury sterującej PTZ Możliwość instalacji rejestratorów w różnych lokalizacjach, przy jednoczesnym spięciu ich w jeden system. Możliwość wyniesienia każdego ze stanowisk operatorskich na co najmniej 50 m od systemu zarządzającego. 3.. Klawiatura sterująca KBD Klawiatura sterująca wyposażona w manipulator do sterowania kamerami obrotowymi Zarządzanie wszystkimi rejestratorami cyfrowymi w systemie Menu klawiatury w języku polskim wyświetlane dynamicznie na wyświetlaczu klawiatury 3-letnia gwarancja producenta 3..3 Kamery szybkoobrotowe zewnętrzne i wewnętrzne Zintegrowana kamera szybkoobrotowa w obudowie kopułowej z przetwornikiem w formacie ¼ Zoom optyczny 36 krotny dla wersji zewnętrznej i 6 krotny dla wersji wewnętrznej oraz zoom cyfrowy krotny z interpolacją Podany zoom optyczny dla kamery zewnętrznej powinien być dostępny przy zastosowaniu obiektywu o najdłuższej ogniskowej co najmniej mm, co zapewni 6

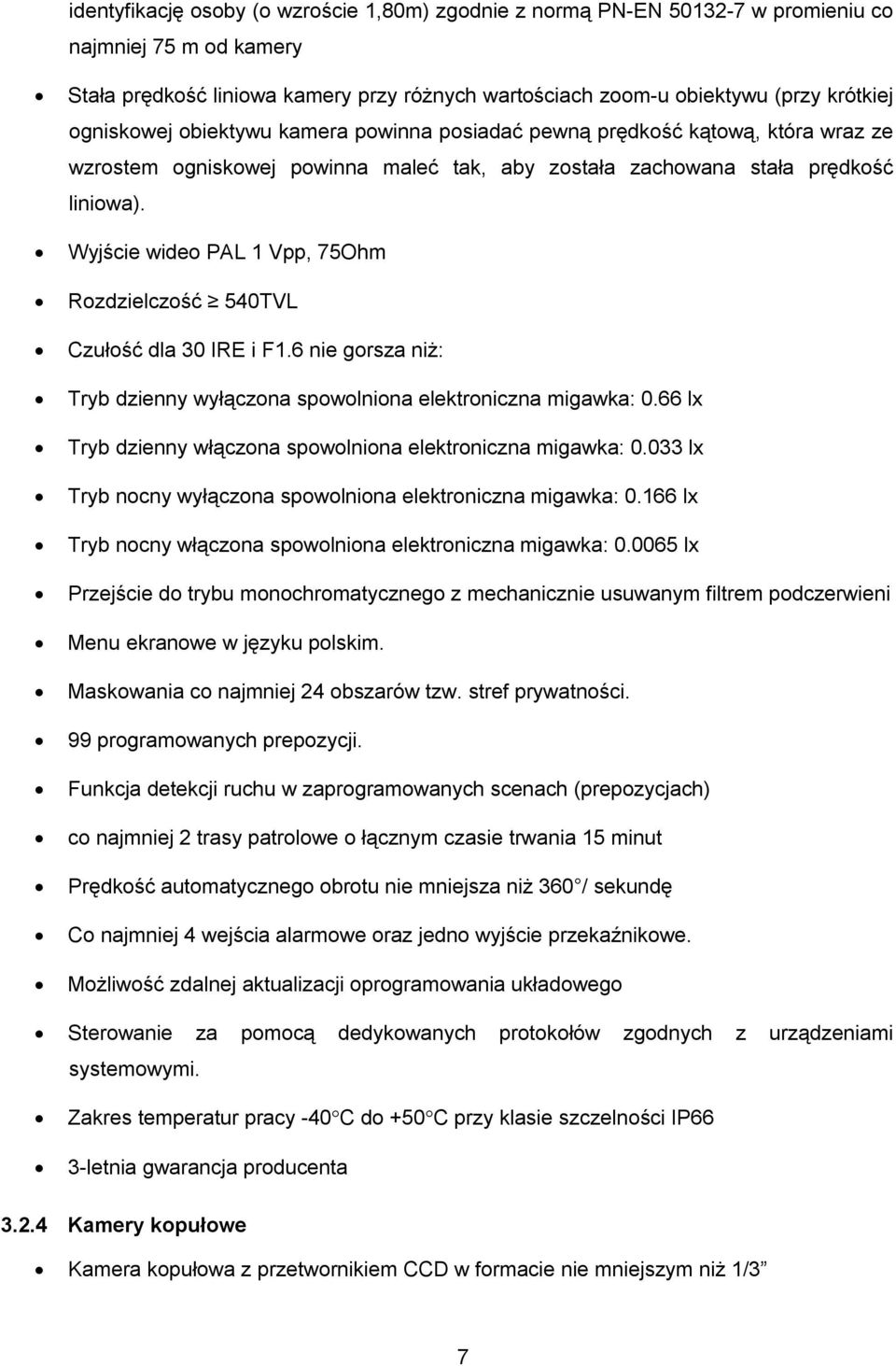

7 identyfikację osoby (o wzroście,80m) zgodnie z normą PN-EN w promieniu co najmniej 75 m od kamery Stała prędkość liniowa kamery przy różnych wartościach zoom-u obiektywu (przy krótkiej ogniskowej obiektywu kamera powinna posiadać pewną prędkość kątową, która wraz ze wzrostem ogniskowej powinna maleć tak, aby została zachowana stała prędkość liniowa). Wyjście wideo PAL Vpp, 75Ohm Rozdzielczość 540TVL Czułość dla 30 IRE i F.6 nie gorsza niż: Tryb dzienny wyłączona spowolniona elektroniczna migawka: 0.66 lx Tryb dzienny włączona spowolniona elektroniczna migawka: lx Tryb nocny wyłączona spowolniona elektroniczna migawka: 0.66 lx Tryb nocny włączona spowolniona elektroniczna migawka: lx Przejście do trybu monochromatycznego z mechanicznie usuwanym filtrem podczerwieni Menu ekranowe w języku polskim. Maskowania co najmniej 4 obszarów tzw. stref prywatności. 99 programowanych prepozycji. Funkcja detekcji ruchu w zaprogramowanych scenach (prepozycjach) co najmniej trasy patrolowe o łącznym czasie trwania 5 minut Prędkość automatycznego obrotu nie mniejsza niż 360 / sekundę Co najmniej 4 wejścia alarmowe oraz jedno wyjście przekaźnikowe. Możliwość zdalnej aktualizacji oprogramowania układowego Sterowanie za pomocą dedykowanych protokołów zgodnych z urządzeniami systemowymi. Zakres temperatur pracy -40C do +50C przy klasie szczelności IP66 3-letnia gwarancja producenta 3..4 Kamery kopułowe Kamera kopułowa z przetwornikiem CCD w formacie nie mniejszym niż /3 7

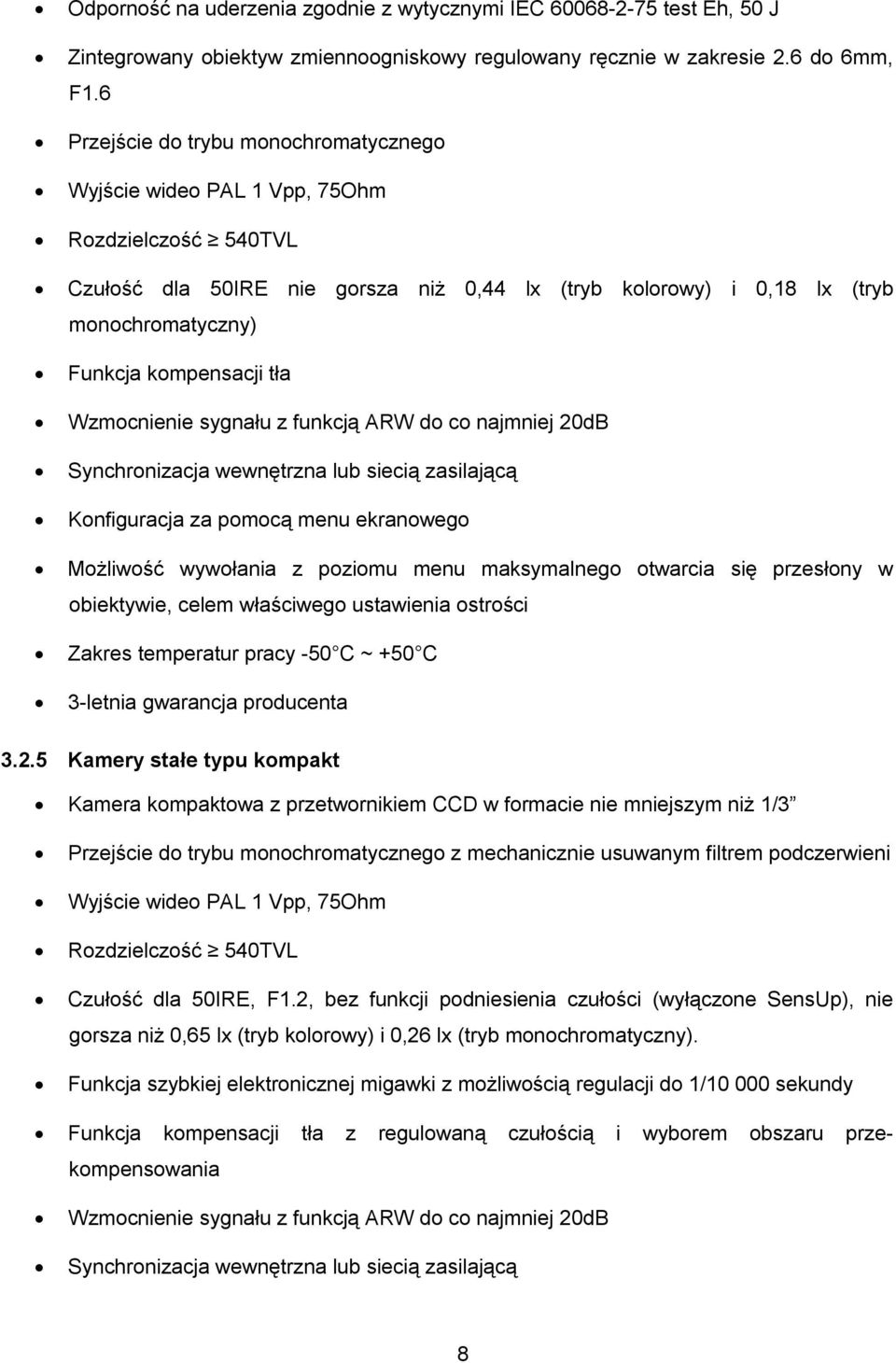

8 Odporność na uderzenia zgodnie z wytycznymi IEC test Eh, 50 J Zintegrowany obiektyw zmiennoogniskowy regulowany ręcznie w zakresie.6 do 6mm, F.6 Przejście do trybu monochromatycznego Wyjście wideo PAL Vpp, 75Ohm Rozdzielczość 540TVL Czułość dla 50IRE nie gorsza niż 0,44 lx (tryb kolorowy) i 0,8 lx (tryb monochromatyczny) Funkcja kompensacji tła Wzmocnienie sygnału z funkcją ARW do co najmniej 0dB Synchronizacja wewnętrzna lub siecią zasilającą Konfiguracja za pomocą menu ekranowego Możliwość wywołania z poziomu menu maksymalnego otwarcia się przesłony w obiektywie, celem właściwego ustawienia ostrości Zakres temperatur pracy -50 C ~ +50 C 3-letnia gwarancja producenta 3..5 Kamery stałe typu kompakt Kamera kompaktowa z przetwornikiem CCD w formacie nie mniejszym niż /3 Przejście do trybu monochromatycznego z mechanicznie usuwanym filtrem podczerwieni Wyjście wideo PAL Vpp, 75Ohm Rozdzielczość 540TVL Czułość dla 50IRE, F., bez funkcji podniesienia czułości (wyłączone SensUp), nie gorsza niż 0,65 lx (tryb kolorowy) i 0,6 lx (tryb monochromatyczny). Funkcja szybkiej elektronicznej migawki z możliwością regulacji do /0 000 sekundy Funkcja kompensacji tła z regulowaną czułością i wyborem obszaru przekompensowania Wzmocnienie sygnału z funkcją ARW do co najmniej 0dB Synchronizacja wewnętrzna lub siecią zasilającą 8

9 Konfiguracja za pomocą menu ekranowego Możliwość regulacji położenia przetwornika wraz z funkcją wywołania z poziomu menu maksymalnego otwarcia się przesłony w obiektywie, celem właściwego ustawienia ogniskowej obiektywu Instalacja w zestawie z obiektywem zmiennogniskowym DC-Iris z korekcją IR w obudowie zewnętrznej IP66 3-letnia gwarancja producenta 3..6 Kamery stałe typu kompakt o podwyższonych parametrach Kamera kompaktowa z przetwornikiem CCD w formacie nie mniejszym niż /3 Przejście do trybu monochromatycznego z mechanicznie usuwanym filtrem podczerwieni Wyjście wideo PAL Vpp, 75Ohm Rozdzielczość 540TVL Czułość dla 50IRE, F., bez funkcji podniesienia czułości (wyłączone SensUp), nie gorsza niż 0,47 lx (tryb kolorowy) i 0,9 lx (tryb monochromatyczny). Szeroki zakres dynamiki bazujący na co najmniej 0-bitowym przetwarzaniu DSP Funkcja szybkiej elektronicznej migawki z możliwością regulacji do /0 000 sekundy Funkcja automatycznego zmniejszania prędkości migawki przy pogarszających się warunkach oświetleniowych Funkcja co najmniej 0-krotnego podniesienia czułości poprzez integrację ramek Funkcja kompensacji tła z regulowaną czułością i wyborem obszaru przekompensowania Wzmocnienie sygnału z funkcją ARW Synchronizacja wewnętrzna lub siecią zasilającą z regulacją opóźnienia fazy odchylenia pionowego Konfiguracja za pomocą menu ekranowego Co najmniej 6 znakowy generator nazwy kamery z wyborem pozycji wyświetlania Możliwość maskowanie nie mniej niż 4 stref prywatnych na obrazie z kamery Wbudowane w kamerze wejście i wyjście alarmowe 9

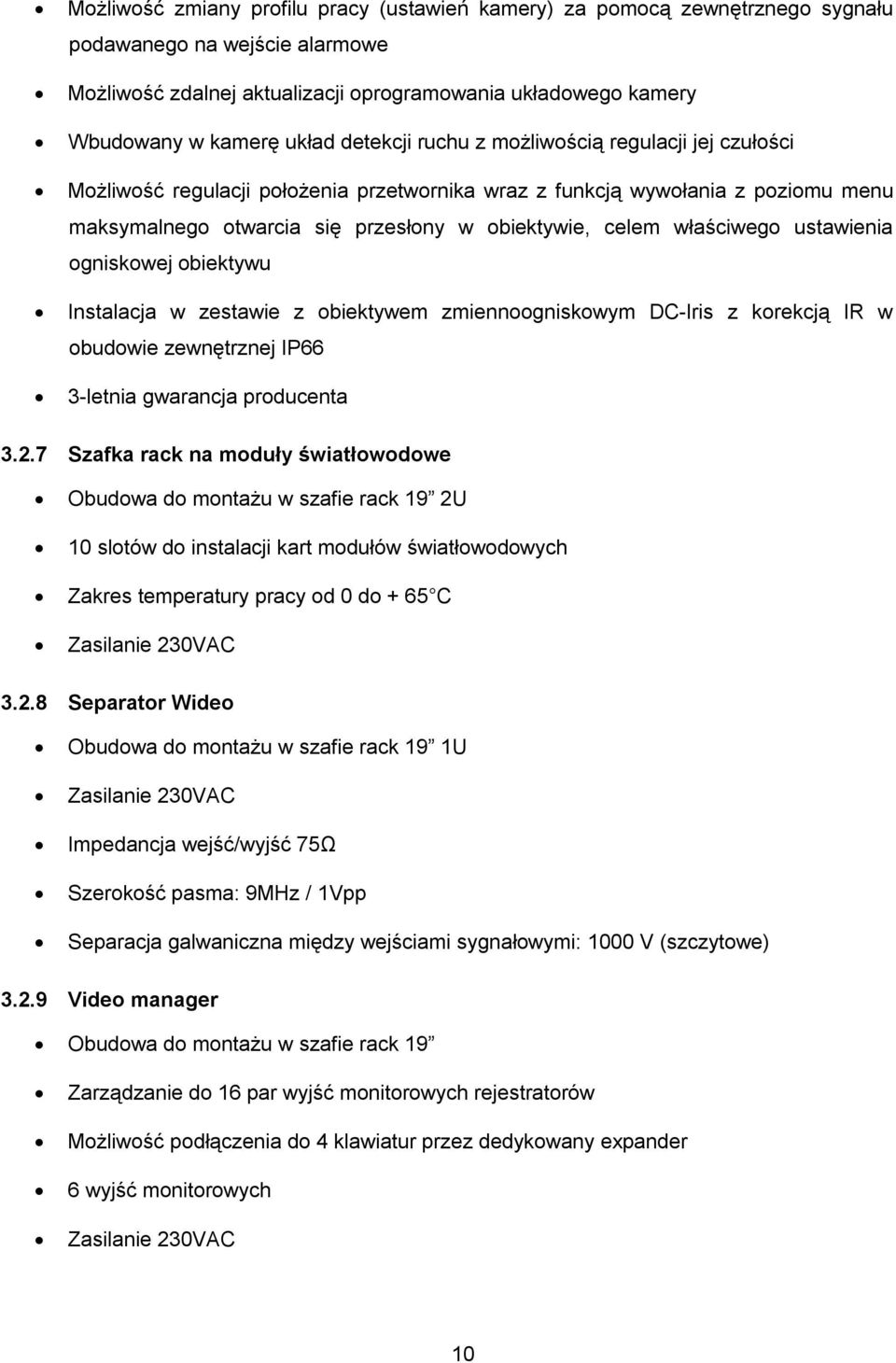

10 Możliwość zmiany profilu pracy (ustawień kamery) za pomocą zewnętrznego sygnału podawanego na wejście alarmowe Możliwość zdalnej aktualizacji oprogramowania układowego kamery Wbudowany w kamerę układ detekcji ruchu z możliwością regulacji jej czułości Możliwość regulacji położenia przetwornika wraz z funkcją wywołania z poziomu menu maksymalnego otwarcia się przesłony w obiektywie, celem właściwego ustawienia ogniskowej obiektywu Instalacja w zestawie z obiektywem zmiennoogniskowym DC-Iris z korekcją IR w obudowie zewnętrznej IP66 3-letnia gwarancja producenta 3..7 Szafka rack na moduły światłowodowe Obudowa do montażu w szafie rack 9 U 0 slotów do instalacji kart modułów światłowodowych Zakres temperatury pracy od 0 do + 65 C Zasilanie 30VAC 3..8 Separator Wideo Obudowa do montażu w szafie rack 9 U Zasilanie 30VAC Impedancja wejść/wyjść 75Ω Szerokość pasma: 9MHz / Vpp Separacja galwaniczna między wejściami sygnałowymi: 000 V (szczytowe) 3..9 Video manager Obudowa do montażu w szafie rack 9 Zarządzanie do 6 par wyjść monitorowych rejestratorów Możliwość podłączenia do 4 klawiatur przez dedykowany expander 6 wyjść monitorowych Zasilanie 30VAC 0

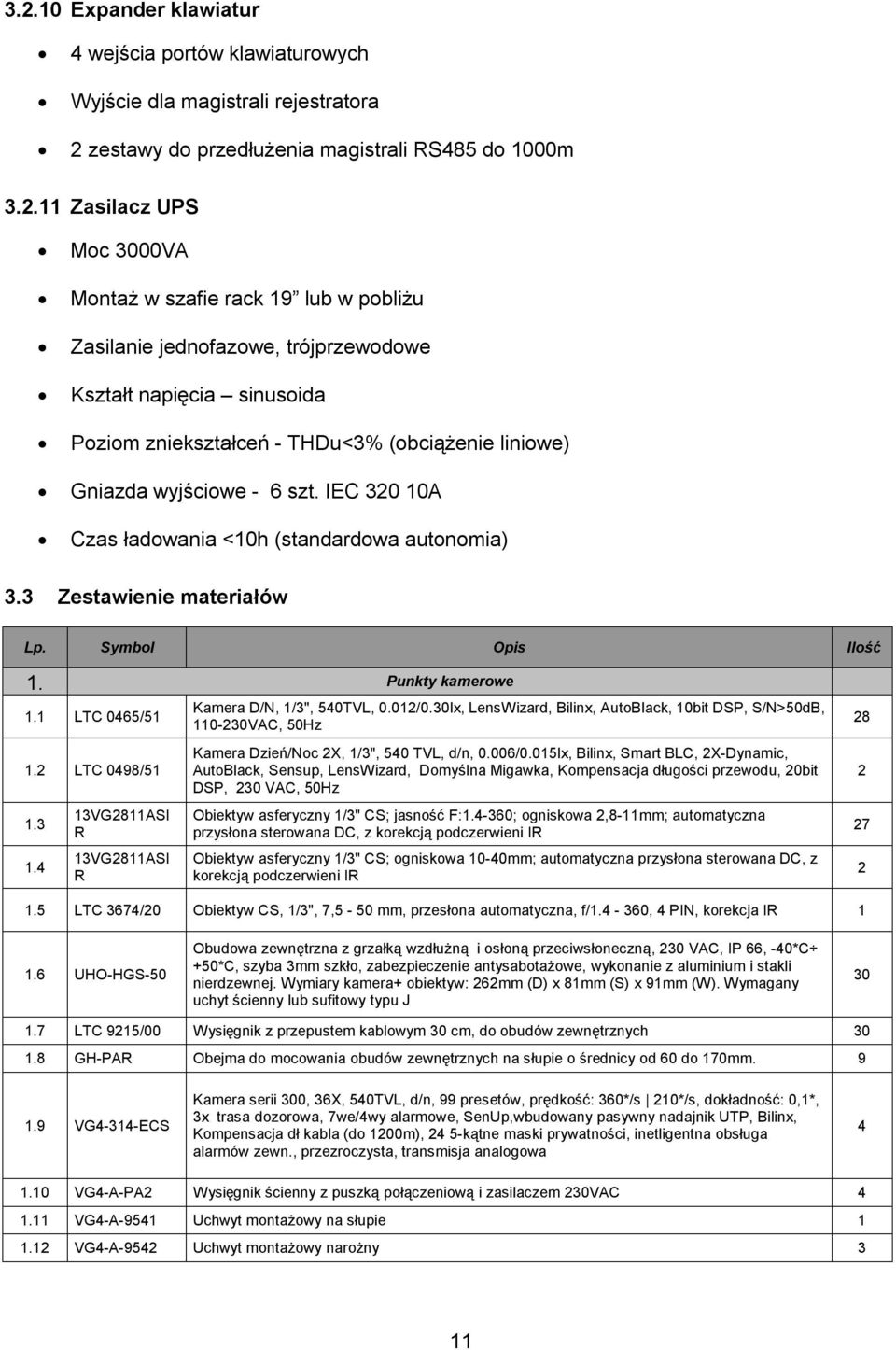

11 3..0 Expander klawiatur 4 wejścia portów klawiaturowych Wyjście dla magistrali rejestratora zestawy do przedłużenia magistrali RS485 do 000m 3.. Zasilacz UPS Moc 3000VA Montaż w szafie rack 9 lub w pobliżu Zasilanie jednofazowe, trójprzewodowe Kształt napięcia sinusoida Poziom zniekształceń - THDu<3% (obciążenie liniowe) Gniazda wyjściowe - 6 szt. IEC 30 0A Czas ładowania <0h (standardowa autonomia) 3.3 Zestawienie materiałów Lp. Symbol Opis Ilość. Punkty kamerowe. LTC 0465/5 Kamera D/N, /3", 540TVL, 0.0/0.30lx, LensWizard, Bilinx, AutoBlack, 0bit DSP, S/N>50dB, 0-30VAC, 50Hz 8. LTC 0498/5 Kamera Dzień/Noc X, /3", 540 TVL, d/n, 0.006/0.05lx, Bilinx, Smart BLC, X-Dynamic, AutoBlack, Sensup, LensWizard, Domyślna Migawka, Kompensacja długości przewodu, 0bit DSP, 30 VAC, 50Hz.3 3VG8ASI R Obiektyw asferyczny /3" CS; jasność F:.4-360; ogniskowa,8-mm; automatyczna przysłona sterowana DC, z korekcją podczerwieni IR 7.4 3VG8ASI R Obiektyw asferyczny /3" CS; ogniskowa 0-40mm; automatyczna przysłona sterowana DC, z korekcją podczerwieni IR.5 LTC 3674/0 Obiektyw CS, /3", 7,5-50 mm, przesłona automatyczna, f/.4-360, 4 PIN, korekcja IR.6 UHO-HGS-50 Obudowa zewnętrzna z grzałką wzdłużną i osłoną przeciwsłoneczną, 30 VAC, IP 66, -40*C +50*C, szyba 3mm szkło, zabezpieczenie antysabotażowe, wykonanie z aluminium i stakli nierdzewnej. Wymiary kamera+ obiektyw: 6mm (D) x 8mm (S) x 9mm (W). Wymagany uchyt ścienny lub sufitowy typu J 30.7 LTC 95/00 Wysięgnik z przepustem kablowym 30 cm, do obudów zewnętrznych 30.8 GH-PAR Obejma do mocowania obudów zewnętrznych na słupie o średnicy od 60 do 70mm. 9.9 VG4-34-ECS Kamera serii 300, 36X, 540TVL, d/n, 99 presetów, prędkość: 360*/s 0*/s, dokładność: 0,*, 3x trasa dozorowa, 7we/4wy alarmowe, SenUp,wbudowany pasywny nadajnik UTP, Bilinx, Kompensacja dł kabla (do 00m), 4 5-kątne maski prywatności, inetligentna obsługa alarmów zewn., przezroczysta, transmisja analogowa 4.0 VG4-A-PA Wysięgnik ścienny z puszką połączeniową i zasilaczem 30VAC 4. VG4-A-954 Uchwyt montażowy na słupie. VG4-A-954 Uchwyt montażowy narożny 3

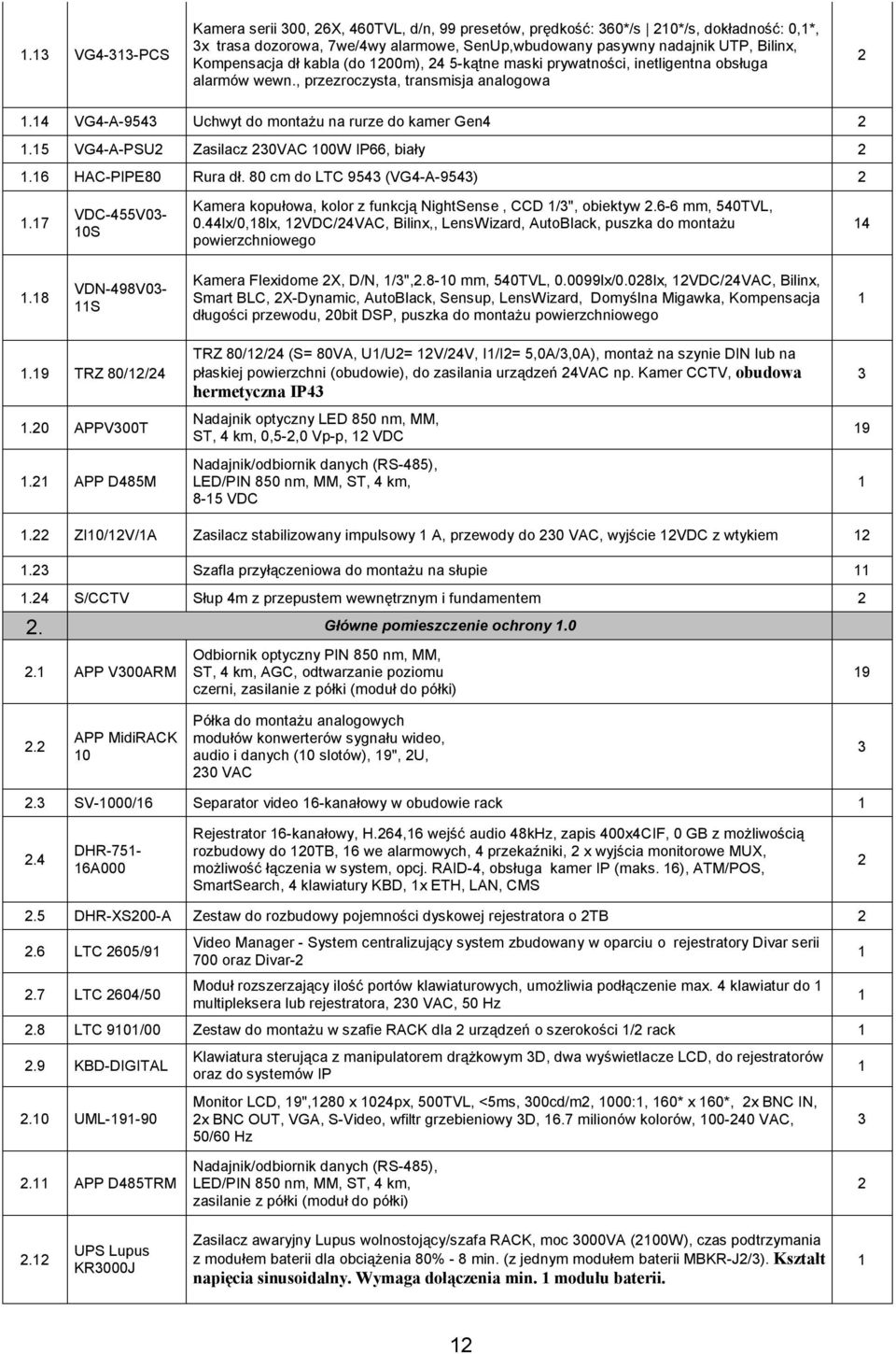

12 .3 VG4-33-PCS Kamera serii 300, 6X, 460TVL, d/n, 99 presetów, prędkość: 360*/s 0*/s, dokładność: 0,*, 3x trasa dozorowa, 7we/4wy alarmowe, SenUp,wbudowany pasywny nadajnik UTP, Bilinx, Kompensacja dł kabla (do 00m), 4 5-kątne maski prywatności, inetligentna obsługa alarmów wewn., przezroczysta, transmisja analogowa.4 VG4-A-9543 Uchwyt do montażu na rurze do kamer Gen4.5 VG4-A-PSU Zasilacz 30VAC 00W IP66, biały.6 HAC-PIPE80 Rura dł. 80 cm do LTC 9543 (VG4-A-9543).7 VDC-455V03-0S Kamera kopułowa, kolor z funkcją NightSense, CCD /3", obiektyw.6-6 mm, 540TVL, 0.44lx/0,8lx, VDC/4VAC, Bilinx,, LensWizard, AutoBlack, puszka do montażu powierzchniowego 4.8 VDN-498V03- S Kamera Flexidome X, D/N, /3",.8-0 mm, 540TVL, lx/0.08lx, VDC/4VAC, Bilinx, Smart BLC, X-Dynamic, AutoBlack, Sensup, LensWizard, Domyślna Migawka, Kompensacja długości przewodu, 0bit DSP, puszka do montażu powierzchniowego.9 TRZ 80//4.0 APPV300T. APP D485M TRZ 80//4 (S= 80VA, U/U= V/4V, I/I= 5,0A/3,0A), montaż na szynie DIN lub na płaskiej powierzchni (obudowie), do zasilania urządzeń 4VAC np. Kamer CCTV, obudowa hermetyczna IP43 Nadajnik optyczny LED 850 nm, MM, ST, 4 km, 0,5-,0 Vp-p, VDC Nadajnik/odbiornik danych (RS-485), LED/PIN 850 nm, MM, ST, 4 km, 8-5 VDC 3 9. ZI0/V/A Zasilacz stabilizowany impulsowy A, przewody do 30 VAC, wyjście VDC z wtykiem.3 Szafla przyłączeniowa do montażu na słupie.4 S/CCTV Słup 4m z przepustem wewnętrznym i fundamentem. Główne pomieszczenie ochrony.0. APP V300ARM Odbiornik optyczny PIN 850 nm, MM, ST, 4 km, AGC, odtwarzanie poziomu czerni, zasilanie z półki (moduł do półki) 9. APP MidiRACK 0 Półka do montażu analogowych modułów konwerterów sygnału wideo, audio i danych (0 slotów), 9", U, 30 VAC 3.3 SV-000/6 Separator video 6-kanałowy w obudowie rack.4 DHR-75-6A000 Rejestrator 6-kanałowy, H.64,6 wejść audio 48kHz, zapis 400x4CIF, 0 GB z możliwością rozbudowy do 0TB, 6 we alarmowych, 4 przekaźniki, x wyjścia monitorowe MUX, możliwość łączenia w system, opcj. RAID-4, obsługa kamer IP (maks. 6), ATM/POS, SmartSearch, 4 klawiatury KBD, x ETH, LAN, CMS.5 DHR-XS00-A Zestaw do rozbudowy pojemności dyskowej rejestratora o TB.6 LTC 605/9.7 LTC 604/50 Video Manager - System centralizujący system zbudowany w oparciu o rejestratory Divar serii 700 oraz Divar- Moduł rozszerzający ilość portów klawiaturowych, umożliwia podłączenie max. 4 klawiatur do multipleksera lub rejestratora, 30 VAC, 50 Hz.8 LTC 90/00 Zestaw do montażu w szafie RACK dla urządzeń o szerokości / rack.9 KBD-DIGITAL.0 UML-9-90 Klawiatura sterująca z manipulatorem drążkowym 3D, dwa wyświetlacze LCD, do rejestratorów oraz do systemów IP Monitor LCD, 9",80 x 04px, 500TVL, <5ms, 300cd/m, 000:, 60* x 60*, x BNC IN, x BNC OUT, VGA, S-Video, wfiltr grzebieniowy 3D, 6.7 milionów kolorów, VAC, 50/60 Hz 3. APP D485TRM Nadajnik/odbiornik danych (RS-485), LED/PIN 850 nm, MM, ST, 4 km, zasilanie z półki (moduł do półki). UPS Lupus KR3000J Zasilacz awaryjny Lupus wolnostojący/szafa RACK, moc 3000VA (00W), czas podtrzymania z modułem baterii dla obciążenia 80% - 8 min. (z jednym modułem baterii MBKR-J/3). Kształt napięcia sinusoidalny. Wymaga dołączenia min. modułu baterii.

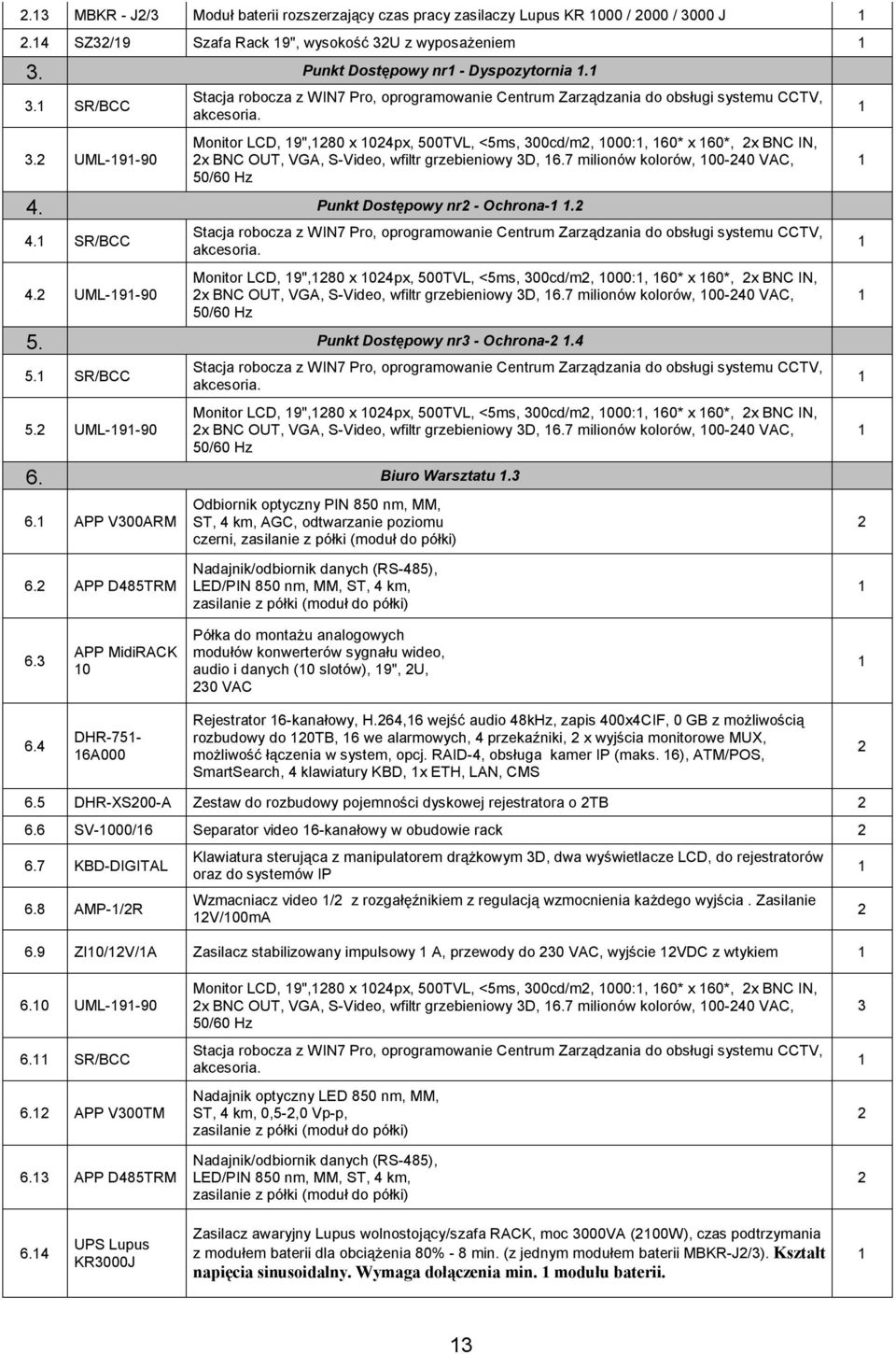

13 .3 MBKR - J/3 Moduł baterii rozszerzający czas pracy zasilaczy Lupus KR 000 / 000 / 3000 J.4 SZ3/9 Szafa Rack 9", wysokość 3U z wyposażeniem 3. Punkt Dostępowy nr - Dyspozytornia. 3. SR/BCC Stacja robocza z WIN7 Pro, oprogramowanie Centrum Zarządzania do obsługi systemu CCTV, akcesoria. 3. UML-9-90 Monitor LCD, 9",80 x 04px, 500TVL, <5ms, 300cd/m, 000:, 60* x 60*, x BNC IN, x BNC OUT, VGA, S-Video, wfiltr grzebieniowy 3D, 6.7 milionów kolorów, VAC, 50/60 Hz 4. Punkt Dostępowy nr - Ochrona-. 4. SR/BCC Stacja robocza z WIN7 Pro, oprogramowanie Centrum Zarządzania do obsługi systemu CCTV, akcesoria. 4. UML-9-90 Monitor LCD, 9",80 x 04px, 500TVL, <5ms, 300cd/m, 000:, 60* x 60*, x BNC IN, x BNC OUT, VGA, S-Video, wfiltr grzebieniowy 3D, 6.7 milionów kolorów, VAC, 50/60 Hz 5. Punkt Dostępowy nr3 - Ochrona SR/BCC Stacja robocza z WIN7 Pro, oprogramowanie Centrum Zarządzania do obsługi systemu CCTV, akcesoria. 5. UML-9-90 Monitor LCD, 9",80 x 04px, 500TVL, <5ms, 300cd/m, 000:, 60* x 60*, x BNC IN, x BNC OUT, VGA, S-Video, wfiltr grzebieniowy 3D, 6.7 milionów kolorów, VAC, 50/60 Hz 6. Biuro Warsztatu.3 6. APP V300ARM Odbiornik optyczny PIN 850 nm, MM, ST, 4 km, AGC, odtwarzanie poziomu czerni, zasilanie z półki (moduł do półki) 6. APP D485TRM Nadajnik/odbiornik danych (RS-485), LED/PIN 850 nm, MM, ST, 4 km, zasilanie z półki (moduł do półki) 6.3 APP MidiRACK 0 Półka do montażu analogowych modułów konwerterów sygnału wideo, audio i danych (0 slotów), 9", U, 30 VAC 6.4 DHR-75-6A000 Rejestrator 6-kanałowy, H.64,6 wejść audio 48kHz, zapis 400x4CIF, 0 GB z możliwością rozbudowy do 0TB, 6 we alarmowych, 4 przekaźniki, x wyjścia monitorowe MUX, możliwość łączenia w system, opcj. RAID-4, obsługa kamer IP (maks. 6), ATM/POS, SmartSearch, 4 klawiatury KBD, x ETH, LAN, CMS 6.5 DHR-XS00-A Zestaw do rozbudowy pojemności dyskowej rejestratora o TB 6.6 SV-000/6 Separator video 6-kanałowy w obudowie rack 6.7 KBD-DIGITAL 6.8 AMP-/R Klawiatura sterująca z manipulatorem drążkowym 3D, dwa wyświetlacze LCD, do rejestratorów oraz do systemów IP Wzmacniacz video / z rozgałęźnikiem z regulacją wzmocnienia każdego wyjścia. Zasilanie V/00mA 6.9 ZI0/V/A Zasilacz stabilizowany impulsowy A, przewody do 30 VAC, wyjście VDC z wtykiem 6.0 UML SR/BCC 6. APP V300TM 6.3 APP D485TRM Monitor LCD, 9",80 x 04px, 500TVL, <5ms, 300cd/m, 000:, 60* x 60*, x BNC IN, x BNC OUT, VGA, S-Video, wfiltr grzebieniowy 3D, 6.7 milionów kolorów, VAC, 50/60 Hz Stacja robocza z WIN7 Pro, oprogramowanie Centrum Zarządzania do obsługi systemu CCTV, akcesoria. Nadajnik optyczny LED 850 nm, MM, ST, 4 km, 0,5-,0 Vp-p, zasilanie z półki (moduł do półki) Nadajnik/odbiornik danych (RS-485), LED/PIN 850 nm, MM, ST, 4 km, zasilanie z półki (moduł do półki) UPS Lupus KR3000J Zasilacz awaryjny Lupus wolnostojący/szafa RACK, moc 3000VA (00W), czas podtrzymania z modułem baterii dla obciążenia 80% - 8 min. (z jednym modułem baterii MBKR-J/3). Kształt napięcia sinusoidalny. Wymaga dołączenia min. modułu baterii. 3

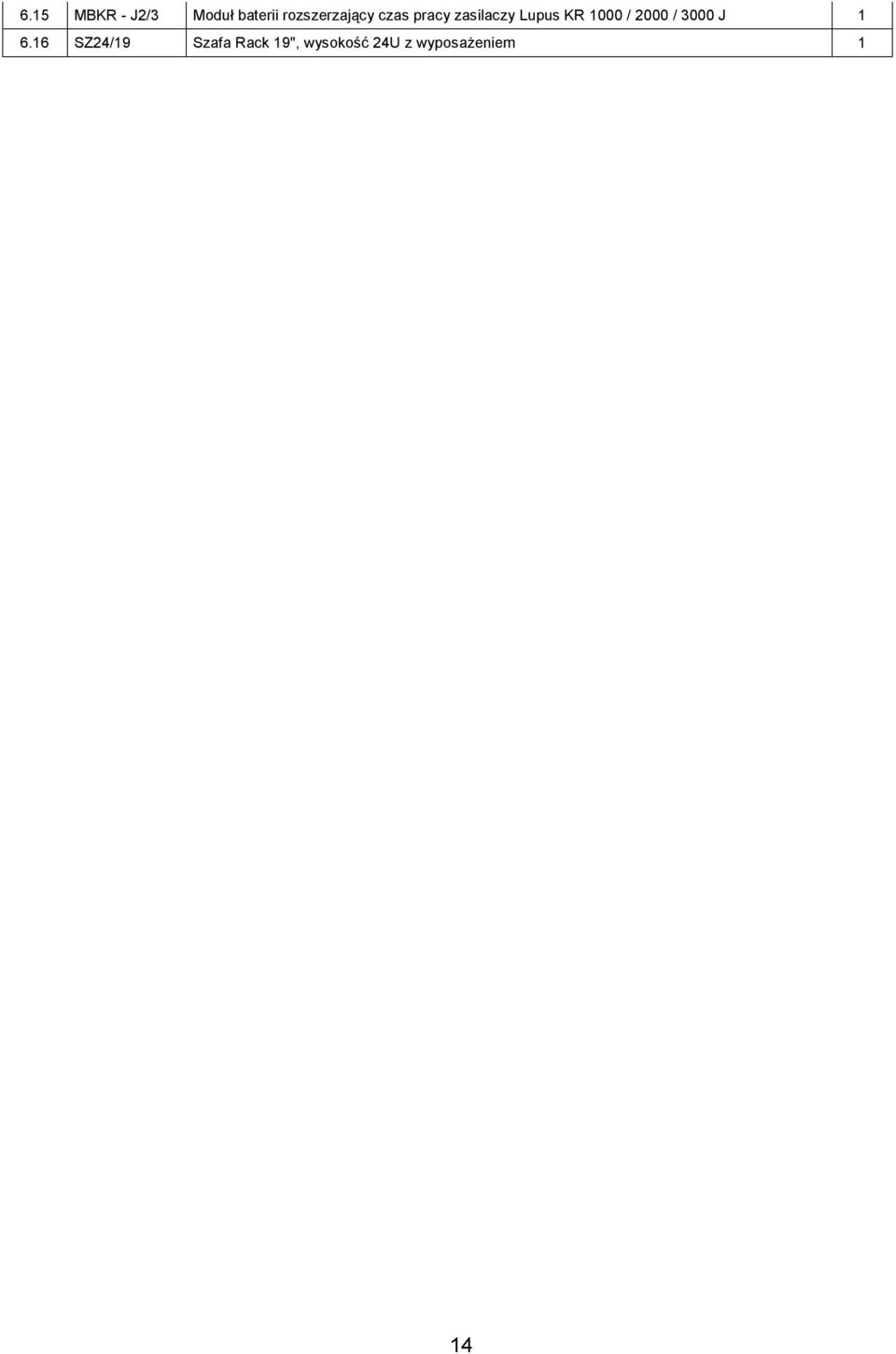

14 6.5 MBKR - J/3 Moduł baterii rozszerzający czas pracy zasilaczy Lupus KR 000 / 000 / 3000 J 6.6 SZ4/9 Szafa Rack 9", wysokość 4U z wyposażeniem 4

15 4 SYSTEM OKABLOWANIA STRUKTURALNEGO 4. Terminologia Okablowanie pionowe - okablowanie łączące punkty dystrybucyjne obsługujące poszczególne kondygnacje budynku (w przypadku, gdy struktura obiektu wymaga więcej niż jeden punkt dystrybucyjny), implementowane jako kabel światłowodowy, lub kabel zrównoważony dla zastosowań informatycznych (sieci komputerowe) lub zrównoważony kabel wieloparowy dla zastosowań głosowych (instalacja telefoniczna); Okablowanie poziome - okablowanie łączące gniazda logiczne z punktem dystrybucyjnym, umożliwiające dystrybucję usługi teleinformatycznej do poszczególnych przyłączy. Punkt dystrybucyjny - punkt połączenia okablowania pionowego i poziomego, wyposażony w urządzenia umożliwiające wykonanie połączeń międzykablowych oraz urządzenia związane z wykorzystaniem systemu okablowania do dystrybucji określonej usługi teleinformatycznej (np. urządzenia aktywne sieci komputerowej). Panele krosujące - element umożliwiający trwałe zainstalowanie okablowania poziomego i pionowego oraz wykonywanie konfigurowalnych połączeń między nimi Kabel krosujący - giętki odcinek kabla sygnałowego UTP kategorii 6 Gniazdo logiczne RJ45 - urządzenie stanowiące połączenie pomiędzy okablowaniem strukturalnym, a urządzeniem końcowym (np. komputerem lub telefonem). W niniejszym opracowaniu jest to gniazdo typu RJ45. Kategoria 6 - określa własności transmisyjne toru sygnałowego; 4. Zestawienie norm i standardów Wykaz norm związanych z tematyką okablowania strukturalnego: W projekcie posłużono się następującym standardami, normami i zaleceniami określającymi zasady budowy okablowania strukturalnego i telekomunikacyjnego: ISO / IEC 80 5

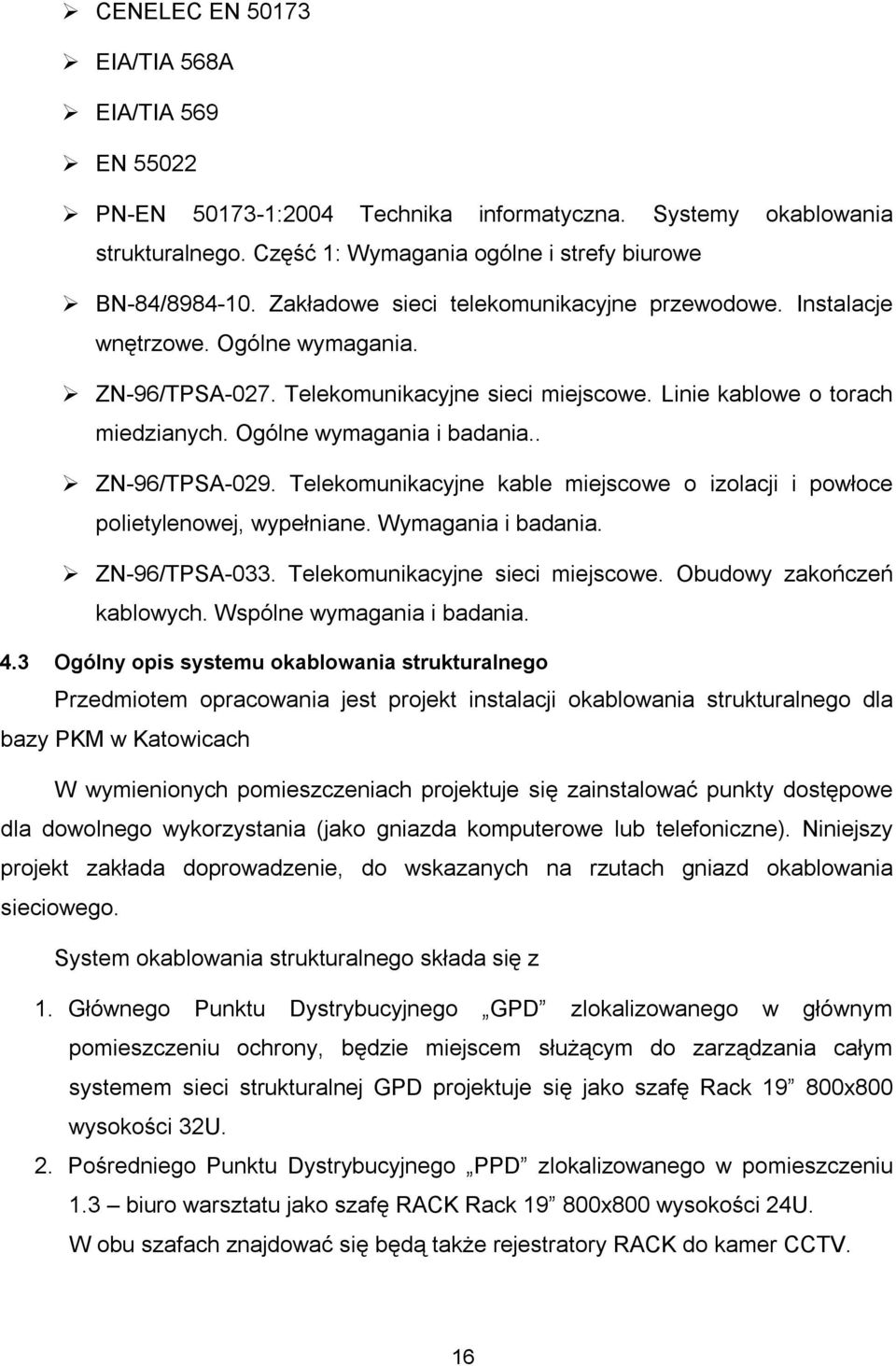

16 CENELEC EN 5073 EIA/TIA 568A EIA/TIA 569 EN 550 PN-EN 5073-:004 Technika informatyczna. Systemy okablowania strukturalnego. Część : Wymagania ogólne i strefy biurowe BN-84/ Zakładowe sieci telekomunikacyjne przewodowe. Instalacje wnętrzowe. Ogólne wymagania. ZN-96/TPSA-07. Telekomunikacyjne sieci miejscowe. Linie kablowe o torach miedzianych. Ogólne wymagania i badania.. ZN-96/TPSA-09. Telekomunikacyjne kable miejscowe o izolacji i powłoce polietylenowej, wypełniane. Wymagania i badania. ZN-96/TPSA-033. Telekomunikacyjne sieci miejscowe. Obudowy zakończeń kablowych. Wspólne wymagania i badania. 4.3 Ogólny opis systemu okablowania strukturalnego Przedmiotem opracowania jest projekt instalacji okablowania strukturalnego dla bazy PKM w Katowicach W wymienionych pomieszczeniach projektuje się zainstalować punkty dostępowe dla dowolnego wykorzystania (jako gniazda komputerowe lub telefoniczne). Niniejszy projekt zakłada doprowadzenie, do wskazanych na rzutach gniazd okablowania sieciowego. System okablowania strukturalnego składa się z. Głównego Punktu Dystrybucyjnego GPD zlokalizowanego w głównym pomieszczeniu ochrony, będzie miejscem służącym do zarządzania całym systemem sieci strukturalnej GPD projektuje się jako szafę Rack 9 800x800 wysokości 3U.. Pośredniego Punktu Dystrybucyjnego PPD zlokalizowanego w pomieszczeniu.3 biuro warsztatu jako szafę RACK Rack 9 800x800 wysokości 4U. W obu szafach znajdować się będą także rejestratory RACK do kamer CCTV. 6

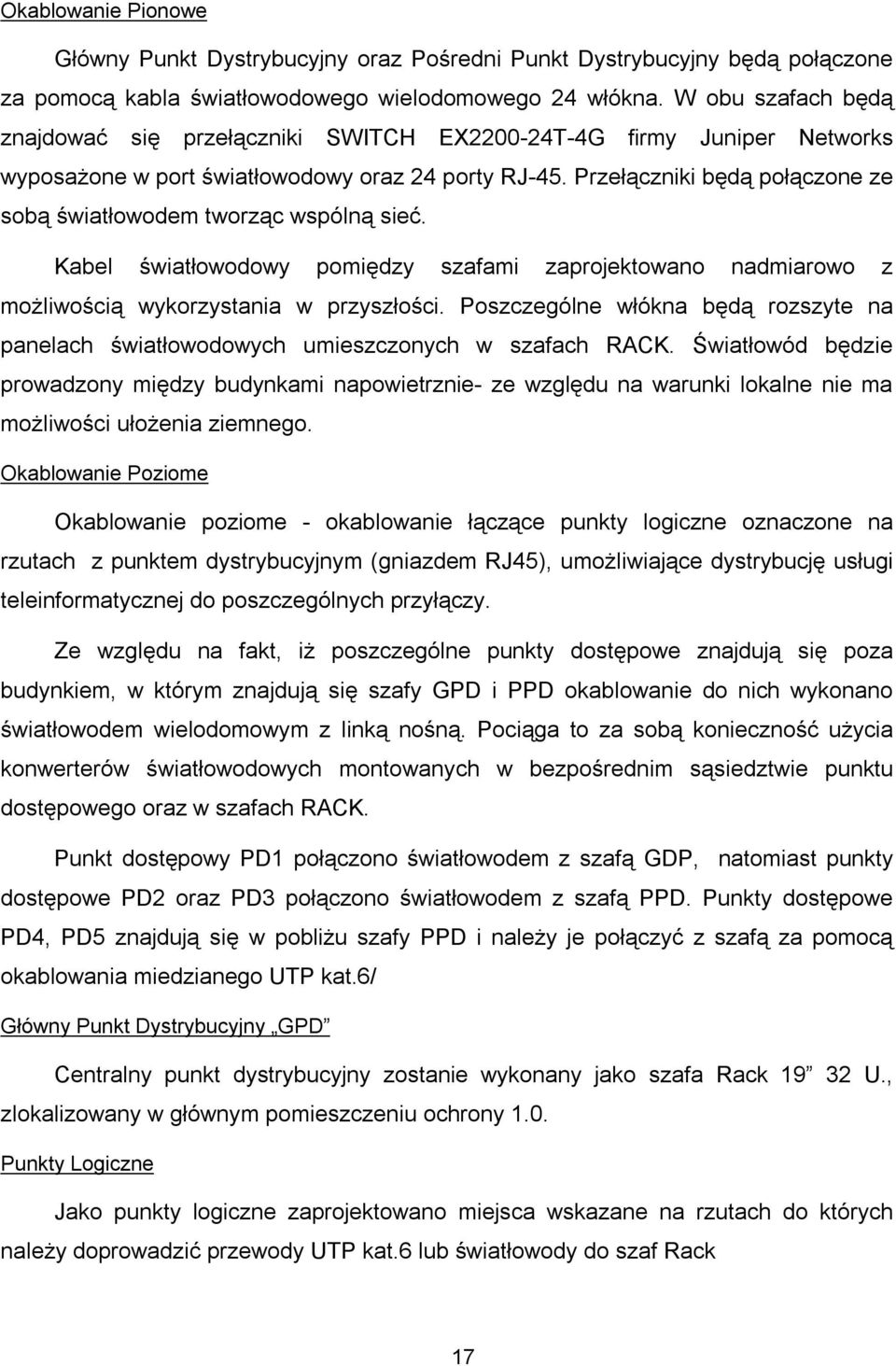

17 Okablowanie Pionowe Główny Punkt Dystrybucyjny oraz Pośredni Punkt Dystrybucyjny będą połączone za pomocą kabla światłowodowego wielodomowego 4 włókna. W obu szafach będą znajdować się przełączniki SWITCH EX00-4T-4G firmy Juniper Networks wyposażone w port światłowodowy oraz 4 porty RJ-45. Przełączniki będą połączone ze sobą światłowodem tworząc wspólną sieć. Kabel światłowodowy pomiędzy szafami zaprojektowano nadmiarowo z możliwością wykorzystania w przyszłości. Poszczególne włókna będą rozszyte na panelach światłowodowych umieszczonych w szafach RACK. Światłowód będzie prowadzony między budynkami napowietrznie- ze względu na warunki lokalne nie ma możliwości ułożenia ziemnego. Okablowanie Poziome Okablowanie poziome - okablowanie łączące punkty logiczne oznaczone na rzutach z punktem dystrybucyjnym (gniazdem RJ45), umożliwiające dystrybucję usługi teleinformatycznej do poszczególnych przyłączy. Ze względu na fakt, iż poszczególne punkty dostępowe znajdują się poza budynkiem, w którym znajdują się szafy GPD i PPD okablowanie do nich wykonano światłowodem wielodomowym z linką nośną. Pociąga to za sobą konieczność użycia konwerterów światłowodowych montowanych w bezpośrednim sąsiedztwie punktu dostępowego oraz w szafach RACK. Punkt dostępowy PD połączono światłowodem z szafą GDP, natomiast punkty dostępowe PD oraz PD3 połączono światłowodem z szafą PPD. Punkty dostępowe PD4, PD5 znajdują się w pobliżu szafy PPD i należy je połączyć z szafą za pomocą okablowania miedzianego UTP kat.6/ Główny Punkt Dystrybucyjny GPD Centralny punkt dystrybucyjny zostanie wykonany jako szafa Rack 9 3 U., zlokalizowany w głównym pomieszczeniu ochrony.0. Punkty Logiczne Jako punkty logiczne zaprojektowano miejsca wskazane na rzutach do których należy doprowadzić przewody UTP kat.6 lub światłowody do szaf Rack 7

18 4.4 Wytyczne odnośnie zasilania Należy doprowadzić zasilanie do następujących punktów (w zakresie branży elektrycznej): LP SYSTEM URZĄDZENI E LOKALIZACJA NAPIĘCIE ZASILANIA MOC [W] TYP ZAKOŃCZENIA Okablowanie strukturalne GPD.0 30VAC 3000 Zapas kabla do szafy Okablowanie strukturalne PPD.3 30VAC 3000 Zapas kabla do szafy 3 Okablowanie strukturalne PD 3 konwertery Zgodnie z rzutem 30VAC 50 Zaciski konwertera 4.5 Zestawienie głównych materiałów LP NAZWA ILOŚĆ. Panel rozdzielczy 9 /U 4 portowy światłowodowy. Panel rozdzielczy 9''/U-4*- panel miedziany 6 kat. 3. Szafa okablowania strukturalnego 9" 3U 4. Szafa okablowania strukturalnego 9" 4U 5. Panel porządkujący 5 6. Półka U 7. Panel wentylacyjny 4-wentylatorowy dachowo-podłogowy z termostatem 8. Kabel 6 kat. UTP Patchcord UTP-Cat.6.00 m 4 0. Światłowód 50/5um, 4 włókna 300. Światłowód 50/5um 4 włókna 700. Komplet śrub montażowych 3. Panel oświetleniowy U z dwoma punktami świetlnymi 4. Listwa uziemiająca 5. Listwa wyrównująca potencjał 6. Mediakonwerter 7. Gniazdo okablowania strukturalnego xrj45 z elementami do montażu natynkowego 8. Switch EX 00, 4-port 0/00/000BaseT with 4 SFP uplink ports + port wielodomowy światłowodowy 9. Router J30, JUNOS, Memory (GB DRAM, GB Flash), 3 PIM Slots, SW Security, AC Power Supply, 9" Rack Mount 0 8

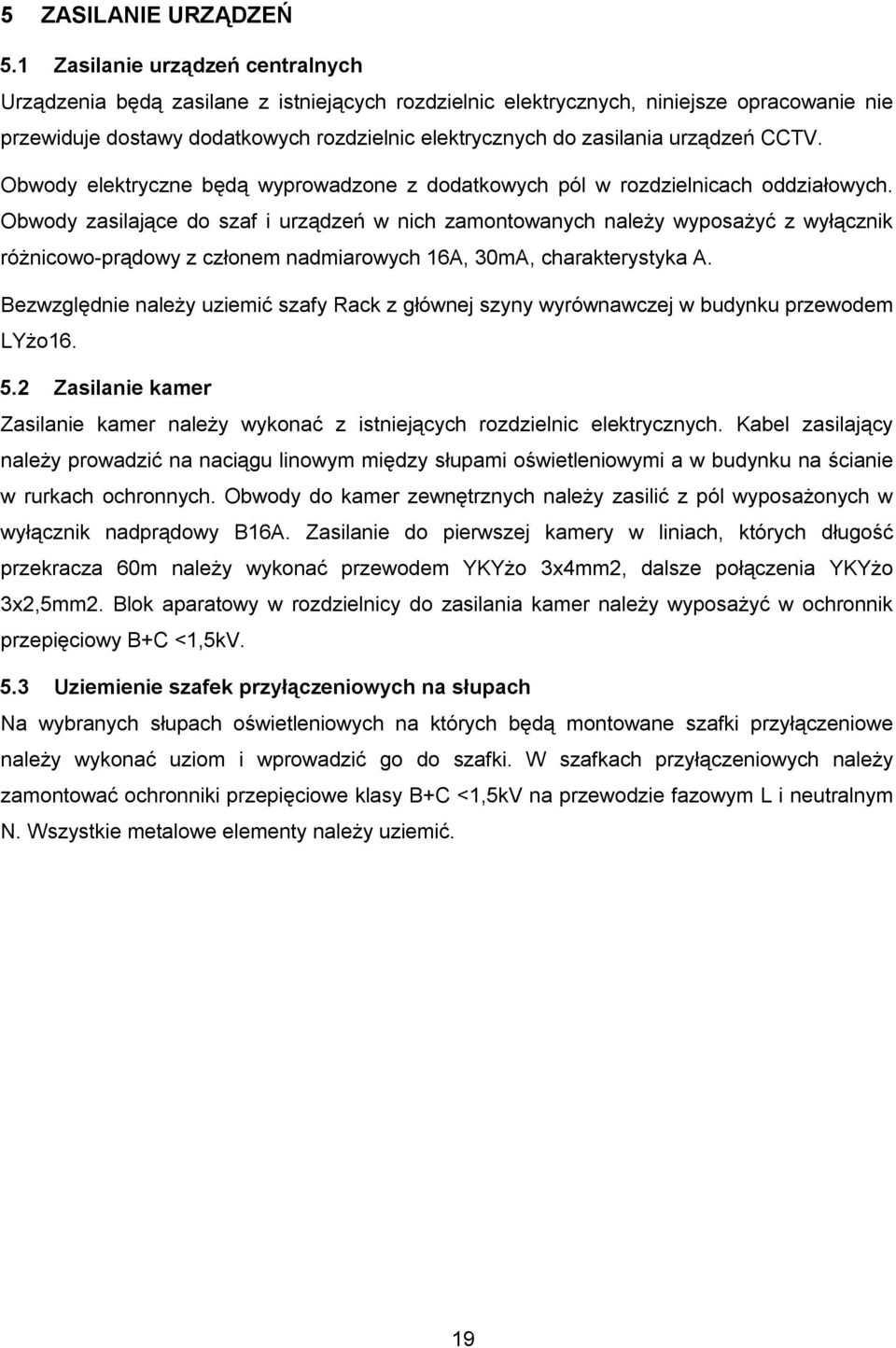

19 5 ZASILANIE URZĄDZEŃ 5. Zasilanie urządzeń centralnych Urządzenia będą zasilane z istniejących rozdzielnic elektrycznych, niniejsze opracowanie nie przewiduje dostawy dodatkowych rozdzielnic elektrycznych do zasilania urządzeń CCTV. Obwody elektryczne będą wyprowadzone z dodatkowych pól w rozdzielnicach oddziałowych. Obwody zasilające do szaf i urządzeń w nich zamontowanych należy wyposażyć z wyłącznik różnicowo-prądowy z członem nadmiarowych 6A, 30mA, charakterystyka A. Bezwzględnie należy uziemić szafy Rack z głównej szyny wyrównawczej w budynku przewodem LYżo6. 5. Zasilanie kamer Zasilanie kamer należy wykonać z istniejących rozdzielnic elektrycznych. Kabel zasilający należy prowadzić na naciągu linowym między słupami oświetleniowymi a w budynku na ścianie w rurkach ochronnych. Obwody do kamer zewnętrznych należy zasilić z pól wyposażonych w wyłącznik nadprądowy B6A. Zasilanie do pierwszej kamery w liniach, których długość przekracza 60m należy wykonać przewodem YKYżo 3x4mm, dalsze połączenia YKYżo 3x,5mm. Blok aparatowy w rozdzielnicy do zasilania kamer należy wyposażyć w ochronnik przepięciowy B+C <,5kV. 5.3 Uziemienie szafek przyłączeniowych na słupach Na wybranych słupach oświetleniowych na których będą montowane szafki przyłączeniowe należy wykonać uziom i wprowadzić go do szafki. W szafkach przyłączeniowych należy zamontować ochronniki przepięciowe klasy B+C <,5kV na przewodzie fazowym L i neutralnym N. Wszystkie metalowe elementy należy uziemić. 9

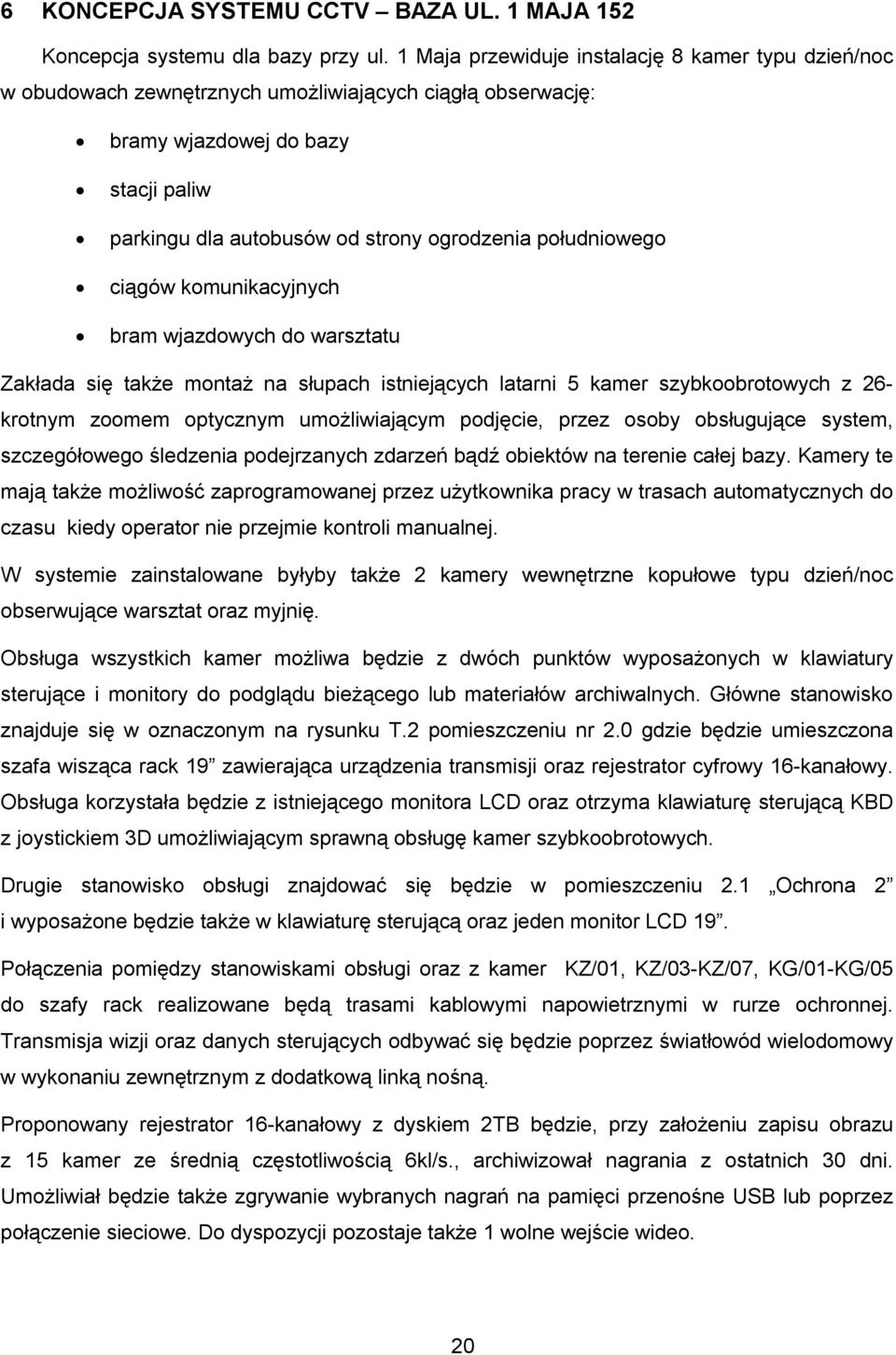

20 6 KONCEPCJA SYSTEMU CCTV BAZA UL. MAJA 5 Koncepcja systemu dla bazy przy ul. Maja przewiduje instalację 8 kamer typu dzień/noc w obudowach zewnętrznych umożliwiających ciągłą obserwację: bramy wjazdowej do bazy stacji paliw parkingu dla autobusów od strony ogrodzenia południowego ciągów komunikacyjnych bram wjazdowych do warsztatu Zakłada się także montaż na słupach istniejących latarni 5 kamer szybkoobrotowych z 6- krotnym zoomem optycznym umożliwiającym podjęcie, przez osoby obsługujące system, szczegółowego śledzenia podejrzanych zdarzeń bądź obiektów na terenie całej bazy. Kamery te mają także możliwość zaprogramowanej przez użytkownika pracy w trasach automatycznych do czasu kiedy operator nie przejmie kontroli manualnej. W systemie zainstalowane byłyby także kamery wewnętrzne kopułowe typu dzień/noc obserwujące warsztat oraz myjnię. Obsługa wszystkich kamer możliwa będzie z dwóch punktów wyposażonych w klawiatury sterujące i monitory do podglądu bieżącego lub materiałów archiwalnych. Główne stanowisko znajduje się w oznaczonym na rysunku T. pomieszczeniu nr.0 gdzie będzie umieszczona szafa wisząca rack 9 zawierająca urządzenia transmisji oraz rejestrator cyfrowy 6-kanałowy. Obsługa korzystała będzie z istniejącego monitora LCD oraz otrzyma klawiaturę sterującą KBD z joystickiem 3D umożliwiającym sprawną obsługę kamer szybkoobrotowych. Drugie stanowisko obsługi znajdować się będzie w pomieszczeniu. Ochrona i wyposażone będzie także w klawiaturę sterującą oraz jeden monitor LCD 9. Połączenia pomiędzy stanowiskami obsługi oraz z kamer KZ/0, KZ/03-KZ/07, KG/0-KG/05 do szafy rack realizowane będą trasami kablowymi napowietrznymi w rurze ochronnej. Transmisja wizji oraz danych sterujących odbywać się będzie poprzez światłowód wielodomowy w wykonaniu zewnętrznym z dodatkową linką nośną. Proponowany rejestrator 6-kanałowy z dyskiem TB będzie, przy założeniu zapisu obrazu z 5 kamer ze średnią częstotliwością 6kl/s., archiwizował nagrania z ostatnich 30 dni. Umożliwiał będzie także zgrywanie wybranych nagrań na pamięci przenośne USB lub poprzez połączenie sieciowe. Do dyspozycji pozostaje także wolne wejście wideo. 0

21 System będzie mógł być rozszerzony o dodatkowe klawiatury KBD i kolejne kamery oraz rejestratory 8 lub 6 kanałowe bez potrzeby wymiany istniejących elementów. 6. Specyfikacja przykładowych urządzeń do wstępnego szacunku nakładów PKM - BAZA przy ul. Maja Symbol Opis Ilość LTC 0465/5 3VG8ASIR Kamera D/N, /3", 540TVL, 0.0/0.30lx, LensWizard, Bilinx, AutoBlack, 0bit DSP, S/N>50dB, 0-30VAC, 50Hz Obiektyw asferyczny /3" CS; jasność F:.4-360; ogniskowa,8-mm; automatyczna przysłona sterowana DC, z korekcją podczerwieni IR UHO-HGS-50 Obudowa zewnętrzna z grzałką wzdłużną i osłoną przeciwsłoneczną, 30 VAC, IP 66, - 40*C +50*C, szyba 3mm szkło, zabezpieczenie antysabotażowe, wykonanie z aluminium i stakli nierdzewnej. Wymiary kamera+ obiektyw: 6mm (D) x 8mm (S) x 9mm (W). Wymagany uchyt ścienny lub sufitowy typu J LTC 95/00 Wysięgnik z przepustem kablowym 30 cm, do obudów zewnętrznych 8 LSO-0S VG4-34-ECS Adapter z taśmami stalowymi do uchwytu obudowy zewnętrznej umożliwiający mocowanie na słupie Kamera serii 300, 36X, 540TVL, d/n, 99 presetów, prędkość: 360*/s 0*/s, dokładność: 0,*, 3x trasa dozorowa, 7we/4wy alarmowe, SenUp,wbudowany pasywny nadajnik UTP, Bilinx, Kompensacja dł kabla (do 00m), 4 5-kątne maski prywatności, inetligentna obsługa alarmów zewn., przezroczysta, transmisja analogowa 5 VG4-A-PA Wysięgnik ścienny z puszką połączeniową i zasilaczem 30VAC 5 VG4-A-954 Uchwyt montażowy na słupie 5 VDC-455V03-0S Kamera kopułowa, kolor z funkcją NightSense, CCD /3", obiektyw.6-6 mm, 540TVL, 0.44lx/0,8lx, VDC/4VAC, Bilinx,, LensWizard, AutoBlack, puszka do montażu powierzchniowego Puszka zewnętrzna do montażu na słupie 6 APPV300T Nadajnik optyczny LED 850 nm, MM, ST, 4 km, 0,5-,0 Vp-p, VDC APP D485M Nadajnik/odbiornik danych (RS-485), LED/PIN 850 nm, MM, ST, 4 km, 8-5 VDC 5 ZI0/V/A Zasilacz stabilizowany impulsowy A, przewody do 30 VAC, wyjście VDC z wtykiem 6 S/CCTV Słup 4m z przepustem wewnętrznym APP V300ARM Odbiornik optyczny PIN 850 nm, MM, ST, 4 km, AGC, odtwarzanie poziomu czerni, zasilanie z półki (moduł do półki) 9 APP D485TRM APP MidiRACK 0 Nadajnik/odbiornik danych (RS-485), LED/PIN 850 nm, MM, ST, 4 km, zasilanie z półki (moduł do półki) Półka do montażu analogowych modułów konwerterów sygnału wideo, audio i danych (0 slotów), 9", U, 30 VAC 5 DHR-75-6A000 Rejestrator 6-kanałowy, H.64,6 wejść audio 48kHz, zapis 400x4CIF, 0 GB z możliwością rozbudowy do 0TB, 6 we alarmowych, 4 przekaźniki, x wyjścia monitorowe MUX, możliwość łączenia w system, opcj. RAID-4, obsługa kamer IP (maks. 6), ATM/POS, SmartSearch, 4 klawiatury KBD, x ETH, LAN, CMS DHR-XS00-A Zestaw do rozbudowy pojemności dyskowej rejestratora o TB KBD-DIGITAL Klawiatura sterująca z manipulatorem drążkowym 3D, dwa wyświetlacze LCD, do rejestratorów oraz do systemów IP

22 LTC 604/50 Moduł rozszerzający ilość portów klawiaturowych, umożliwia podłączenie max. 4 klawiatur do multipleksera lub rejestratora, 30 VAC, 50 Hz LTC 90/00 Zestaw do montażu w szafie RACK dla urządzeń o szerokości / rack APP D485TRM Nadajnik/odbiornik danych (RS-485), LED/PIN 850 nm, MM, ST, 4 km, zasilanie z półki (moduł do półki) APP D485M APP V300TM Nadajnik/odbiornik danych (RS-485), LED/PIN 850 nm, MM, ST, 4 km, 8-5 VDC Nadajnik optyczny LED 850 nm, MM, ST, 4 km, 0,5-,0 Vp-p, zasilanie z półki (moduł do półki) APP V300AR Odbiornik optyczny PIN 850 nm, MM, ST, 4 km, AGC, odtwarzanie poziomu czerni, VDC UML-9-90 UPS Lupus KR000J SZ/9 Monitor LCD, 9",80 x 04px, 500TVL, <5ms, 300cd/m, 000:, 60* x 60*, x BNC IN, x BNC OUT, VGA, S-Video, wfiltr grzebieniowy 3D, 6.7 milionów kolorów, VAC, 50/60 Hz Zasilacz awaryjny Lupus wolnostojący/szafa RACK, moc 000VA (700W), czas podtrzymania dla obciążenia 80% - 0 min. Kształt napięcia sinusoidalny. Szafa rack 9" wysokość U, 60 x 550 x mm (wys. x szer. x gł.), wisząca, spawana, dwusekcyjna, szyba hartowana 4mm, Listwa zasilająca 9", 5 gniazd, z filtrem przeciwzakłóceniowym,,5 m Prace instalacyjne Oprogramowanie i uruchomienie systemu Wykonanie dokumentacji powykonawczej

23 7 UPRAWNIENIA I OŚWIADCZENIE PROJEKTANTA 3

24 4

25 Dotyczy: Projekt wykonawczy instalacji systemu telewizji dozorowej na bazie PKM w Katowicach OŚWIADCZENIE Oświadczam, że niniejsza dokumentacja została sporządzona zgodnie z aktualnie obowiązującymi przepisami techniczno-budowlanymi, normami i zasadami wiedzy technicznej. Opracowanie jest kompletne z punktu widzenia celu, któremu ma służyć. Projektant: 5

26 8 SPIS RYSUNKÓW T. Instalacja CCTV rozmieszczenie urządzeń (Baza przy ul. Mickiewicza) T. Instalacja CCTV rozmieszczenie urządzeń - koncepcja (Baza przy ul. maja) T.3 Schemat ideowy instalacji CCTV i okablowania sieciowego T.4 Uziemienie urządzeń na słupie (rysunek poglądowy) T.5 Detal montażu i wyposażenia szafki przyłączeniowej kamer 6
