1 System telewizji przemysłowej (CCTV) Wandaloodporne kamery FlexiDomeXT LTC 136x i 146x Wandaloodporne kamery FlexiDomeXT LTC 136x i 146x Kamera wandaloodporna w wodoszczelnej obudowie Odporność na uderzenia o sile do 50 kg Wersje monochromatyczne o wysokiej rozdzielczości i kolorowe 540 linii TV Zwiększona czułość dzięki funkcji NightSense Zmiennoogniskowe obiektywy z automatyczną przysłoną Synchronizacja siecią zasilającą z regulacją fazy Wygląd jak przy montażu płaskim Opcja montażu powierzchniowego z możliwością doprowadzenia okablowania Wandaloodporne kamery stałopozycyjne serii FlexiDome XT we wzmocnionej obudowie kopułkowej wyposażone w obiektyw zmiennoogniskowy są doskonałym rozwiązaniem przeznaczonym do praktycznie wszystkich systemów dozorowych w zastosowaniach wewnętrznych i zewnętrznych. Zestaw kamery / obiektywu zainstalowany w obudowie ze stopu aluminium wyposażonej w poliwęglanową kopułkę oraz wzmocniona wkładka maskująca sprawiają, że urządzenie wytrzymuje uderzenie o sile do 50 kg. Dodatkowo kamery FlexiDome XT posiadają odpowiednie uszczelnienie, dzięki czemu są odporne na wodę i kurz oraz posiadają stopień ochrony IP66 (NEMA-4). Podstawowe funkcje Seria kamer FlexiDome XT wyposażona jest w najnowsze rozwiązania technologiczne stosowane obecnie w kamerach kopułkowych, obejmujące kamery monochromatyczne o wysokiej rozdzielczości oraz kolorowe 540 linii TV, zawierające zintegrowany obiektyw zmiennoogniskowy z przysłoną sterowaną napięciem DC. Dzięki różnego rodzaju obiektywom zmiennoogniskowym możliwe jest stosowanie kamer w instalacjach o złym oświetleniu lub też wymagających szerokiego lub wąskiego pola widzenia. Wszystkie wersje mogą być zasilane napięciem AC i DC. Jeśli kamera jest zasilana napięciem przemiennym, możliwa jest synchronizacja siecią zasilającą z regulacją fazy. Każdy model posiada funkcję kompensacji tła. Funkcja NightSense służy do dalszej poprawy i tak doskonałej czułości, umożliwiając jej 3-krotne zwiększenie w trybie monochromatycznym. Tryb ten jest automatycznie załączany w przypadku złego oświetlenia sceny. Dostarczane kamery FlexiDome XT są fabrycznie skonfigurowane i przygotowane do pracy oraz odznaczają się prostą i szybką instalacją. Dzięki opatentowanemu mechanizmowi uchylno-obrotowemu regulacja kamery jest wyjątkowo prosta. Kamera może być obrócona o kąt 360 i pochylona o kąt 90, zapewniając precyzyjne dobranie pola widzenia przy instalacji. W skład wyposażenia wchodzi płytka montażowa zgodna z wersją pojedynczą, podwójną lub wersją S4 skrzynki przyłączy. W przypadku montażu w litych ścianach lub sufitach opcjonalna puszka połączeniowa LTC 1347 może zostać połączona z kamerą za pomocą kabla poprowadzonego z boku obudowy przez standardowy przepust kablowy 3/4 lub z tyłu obudowy. W celu usprawnienia regulacji, w zestawie znajduje się wizyjny kabel serwisowy (S1460).

2 2 Wandaloodporne kamery FlexiDomeXT LTC 136x i 146x Kamera FlexiDome XT jest doskonałym rozwiązaniem w wielu zastosowaniach dozorowych, w szczególności w przypadku ograniczeń dotyczących stosowania tradycyjnych kamer. Dzięki niewielkim wymiarom i płaskiemu montażowi urządzenia te współgrają z wystrojem praktycznie każdego wnętrza, a dodatkowa ochrona, jaką zapewniają umożliwia ich zastosowanie w takich miejscach, jak szkoły, banki, hotele, więzienia, parkingi, sklepy, kasyna, muzea, czy centra handlowe. Planowanie Mocowanie na rurze LTC 1349/00 1 Osłona przy montażu podwieszanym 2 Rura 3/4 z gwintem 3/4-14 NPSM lub ETM na obu końcach (brak w zestawie) 3 Zespół kołnierza mocującego Wymiary z puszką połączeniową LTC 1347 Mocowanie podwieszane LTC 1348/00 1 Wysięgnik ścienny 2 Osłona przy montażu podwieszanym

3 Wandaloodporne kamery FlexiDomeXT LTC 136x i 146x 3 Dane techniczne Parametry elektryczne Wersja monochromatyczna 4 - Wersja kolorowa Obiektyw zmiennoogniskowy, 2,8-6 mm F Obiektyw zmiennoogniskowy, 2-4 mm F Obiektyw zmiennoogniskowy, 3-6 mm F Obiektyw zmiennoogniskowy, 4-8 mm F Standard CCIR 20 Standard EIA 11 Standard PAL 21 Standard NTSC Dołączone części Ilość Element 1 Wandaloodporne kamery FlexiDome XT serii LTC 136x i 146x Model Obiektyw System TV LTC 1361/10 2,8 6 mm, F1.4 monochromatyczny, CCIR, 50 Hz LTC 1361/20 2,8 6 mm, F1.4 monochromatyczny, EIA, 60 Hz LTC 1461/11 2,8 6 mm, F1.4 kolorowy, PAL, 50 Hz LTC 1461/21 2,8 6 mm, F1.4 kolorowy, NTSC, 60 Hz LTC 1462/ mm, F1.4 kolorowy, PAL, 50 Hz LTC 1462/ mm, F1.4 kolorowy, NTSC, 60 Hz LTC 1463/ mm, F1.2 kolorowy, PAL, 50 Hz LTC 1463/ mm, F1.2 kolorowy, NTSC, 60 Hz LTC 1464/ mm, F1.4 kolorowy, PAL, 50 Hz LTC 1464/ mm, F1.4 kolorowy, NTSC, 60 Hz Zasilanie Wersje /11 i /10 Wersje /21 i /20 Obiektyw VAC, 50 Hz lub VDC, 2 W VAC, 60 Hz lub VDC, 2 W zintegrowany, zmiennoogniskowy z przysłoną sterowaną napięciem DC 2 4 mm kąt widzenia ,8-6 mm kąt widzenia mm kąt widzenia mm kąt widzenia Przetwornik obrazu Rozdzielczość pozioma LTC 136x monochr. LTC 146x kolor. Migawka elektroniczna Czułość LTC 1361 LTC 1461, 1462 i 1464 Tryb kolorowy Tryb NightSense LTC 1463 Tryb kolorowy Tryb NightSense CCD 1/4 z wybieraniem międzyliniowym 570 linii TV 540 linii TV 1/50 (1/60) 1/ s 30 IRE 50 IRE [lx] 0,1 0,2 0,8 [lx] [lx] 0,3 0,7 2,7 [lx] 0,7 1,5 6 [lx] 0,2 0,5 2 Obraz pełny Przy współczynniku odbicia 89% i temperaturze barwowej 3200 K

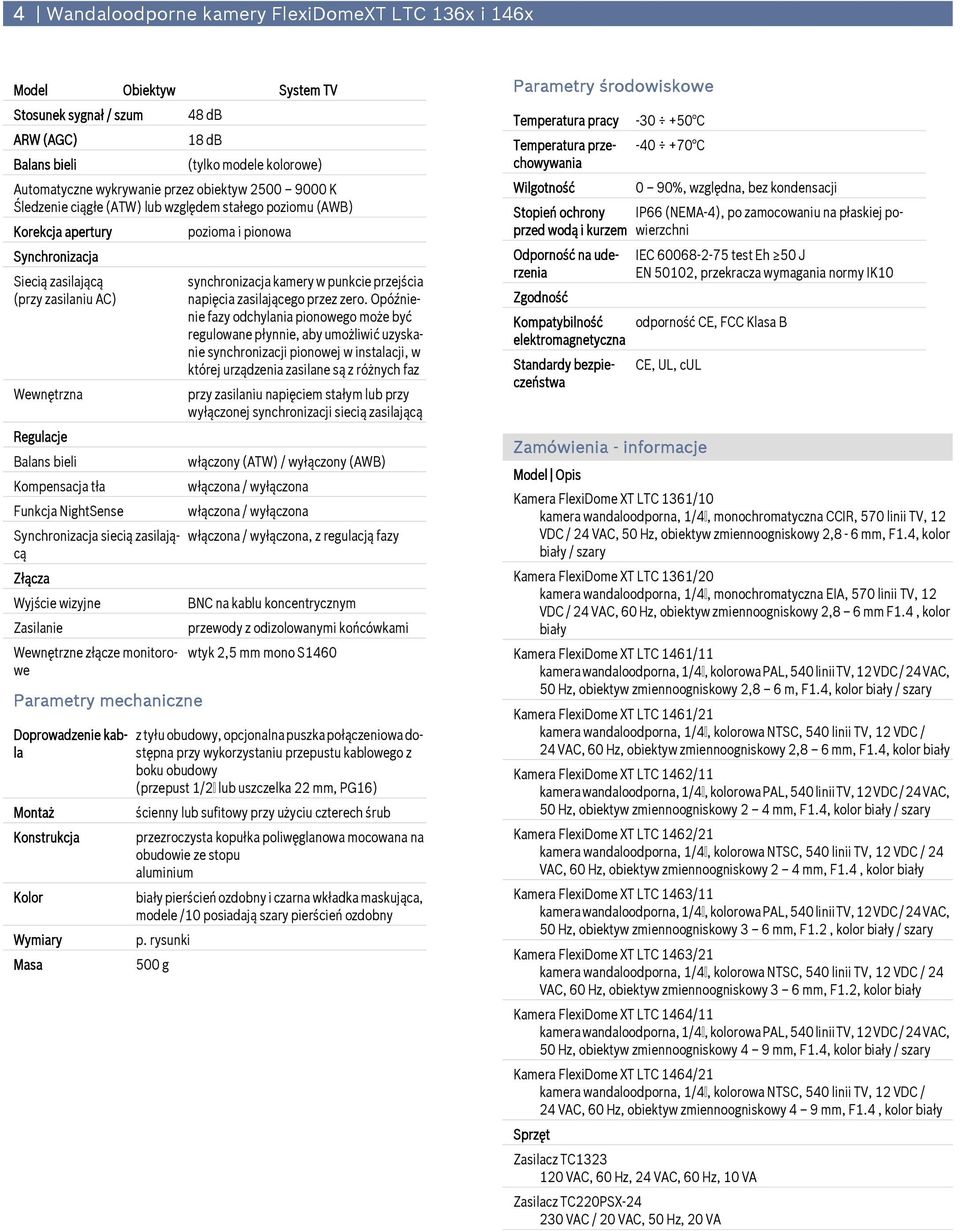

4 4 Wandaloodporne kamery FlexiDomeXT LTC 136x i 146x Model Obiektyw System TV Stosunek sygnał / szum ARW (AGC) Balans bieli 48 db 18 db (tylko modele kolorowe) Automatyczne wykrywanie przez obiektyw K Śledzenie ciągłe (ATW) lub względem stałego poziomu (AWB) Korekcja apertury Synchronizacja Siecią zasilającą (przy zasilaniu AC) Wewnętrzna Regulacje Balans bieli Kompensacja tła Funkcja NightSense Synchronizacja siecią zasilającą Złącza Wyjście wizyjne Zasilanie Wewnętrzne złącze monitorowe Parametry mechaniczne Doprowadzenie kabla Montaż Konstrukcja Kolor Wymiary Masa pozioma i pionowa synchronizacja kamery w punkcie przejścia napięcia zasilającego przez zero. Opóźnienie fazy odchylania pionowego może być regulowane płynnie, aby umożliwić uzyskanie synchronizacji pionowej w instalacji, w której urządzenia zasilane są z różnych faz przy zasilaniu napięciem stałym lub przy wyłączonej synchronizacji siecią zasilającą włączony (ATW) / wyłączony (AWB) włączona / wyłączona włączona / wyłączona włączona / wyłączona, z regulacją fazy BNC na kablu koncentrycznym przewody z odizolowanymi końcówkami wtyk 2,5 mm mono S1460 z tyłu obudowy, opcjonalna puszka połączeniowa dostępna przy wykorzystaniu przepustu kablowego z boku obudowy (przepust 1/2 lub uszczelka 22 mm, PG16) ścienny lub sufitowy przy użyciu czterech śrub przezroczysta kopułka poliwęglanowa mocowana na obudowie ze stopu aluminium biały pierścień ozdobny i czarna wkładka maskująca, modele /10 posiadają szary pierścień ozdobny p. rysunki 500 g Parametry środowiskowe Temperatura pracy Temperatura przechowywania Wilgotność Stopień ochrony przed wodą i kurzem Odporność na uderzenia Zgodność Kompatybilność elektromagnetyczna Standardy bezpieczeństwa C C 0 90%, względna, bez kondensacji IP66 (NEMA-4), po zamocowaniu na płaskiej powierzchni IEC test Eh 50 J EN 50102, przekracza wymagania normy IK10 odporność CE, FCC Klasa B CE, UL, cul Zamówienia - informacje Model Opis Kamera FlexiDome XT LTC 1361/10 kamera wandaloodporna, 1/4, monochromatyczna CCIR, 570 linii TV, 12 VDC / 24 VAC, 50 Hz, obiektyw zmiennoogniskowy 2,8-6 mm, F1.4, kolor biały / szary Kamera FlexiDome XT LTC 1361/20 kamera wandaloodporna, 1/4, monochromatyczna EIA, 570 linii TV, 12 VDC / 24 VAC, 60 Hz, obiektyw zmiennoogniskowy 2,8 6 mm F1.4, kolor biały Kamera FlexiDome XT LTC 1461/11 50 Hz, obiektyw zmiennoogniskowy 2,8 6 m, F1.4, kolor biały / szary Kamera FlexiDome XT LTC 1461/21 kamera wandaloodporna, 1/4, kolorowa NTSC, 540 linii TV, 12 VDC / 24 VAC, 60 Hz, obiektyw zmiennoogniskowy 2,8 6 mm, F1.4, kolor biały Kamera FlexiDome XT LTC 1462/11 50 Hz, obiektyw zmiennoogniskowy 2 4 mm, F1.4, kolor biały / szary Kamera FlexiDome XT LTC 1462/21 kamera wandaloodporna, 1/4, kolorowa NTSC, 540 linii TV, 12 VDC / 24 VAC, 60 Hz, obiektyw zmiennoogniskowy 2 4 mm, F1.4, kolor biały Kamera FlexiDome XT LTC 1463/11 50 Hz, obiektyw zmiennoogniskowy 3 6 mm, F1.2, kolor biały / szary Kamera FlexiDome XT LTC 1463/21 kamera wandaloodporna, 1/4, kolorowa NTSC, 540 linii TV, 12 VDC / 24 VAC, 60 Hz, obiektyw zmiennoogniskowy 3 6 mm, F1.2, kolor biały Kamera FlexiDome XT LTC 1464/11 50 Hz, obiektyw zmiennoogniskowy 4 9 mm, F1.4, kolor biały / szary Kamera FlexiDome XT LTC 1464/21 kamera wandaloodporna, 1/4, kolorowa NTSC, 540 linii TV, 12 VDC / 24 VAC, 60 Hz, obiektyw zmiennoogniskowy 4 9 mm, F1.4, kolor biały Sprzęt Zasilacz TC VAC, 60 Hz, 24 VAC, 60 Hz, 10 VA Zasilacz TC220PSX VAC / 20 VAC, 50 Hz, 20 VA

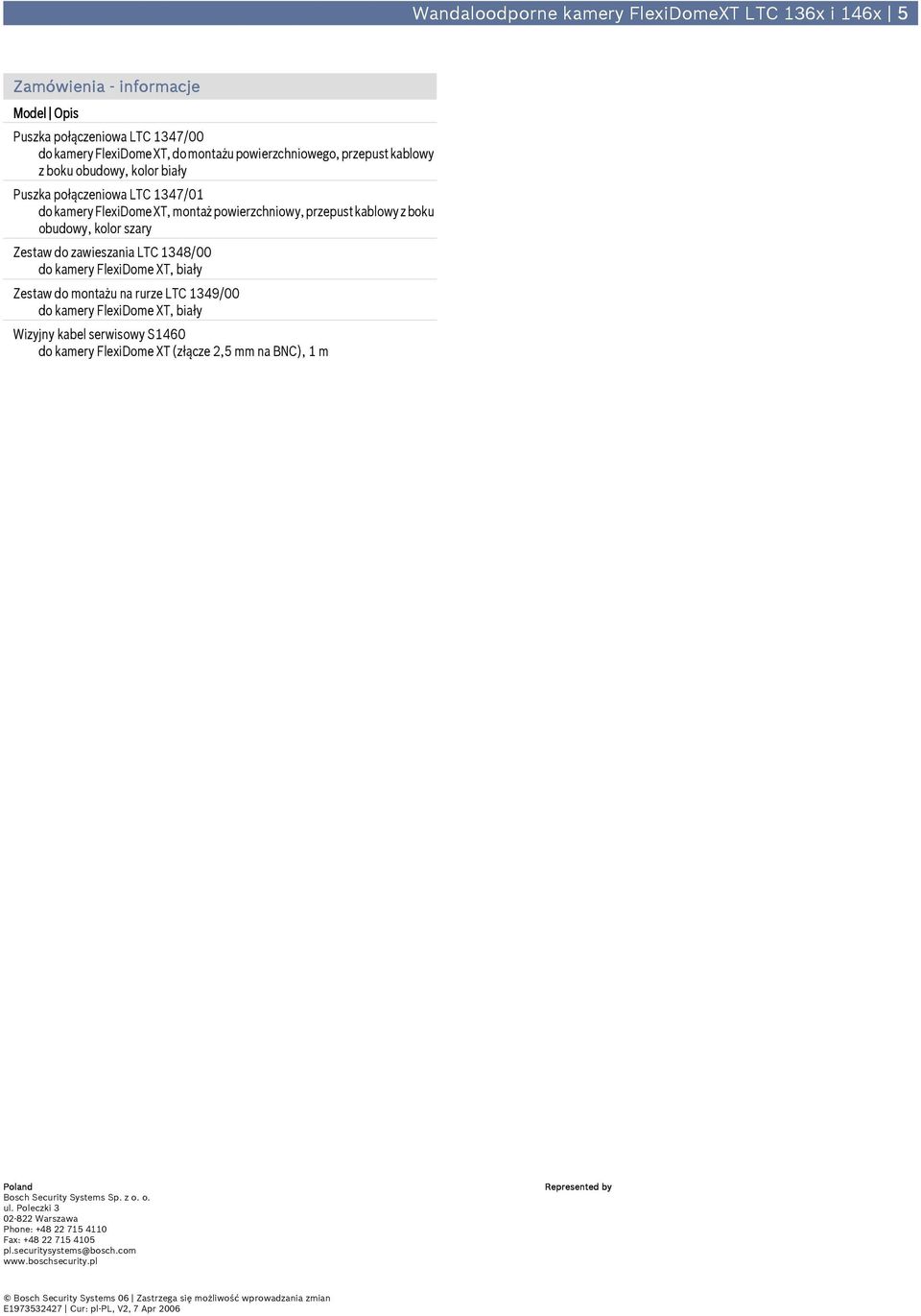

5 Wandaloodporne kamery FlexiDomeXT LTC 136x i 146x 5 Zamówienia - informacje Model Opis Puszka połączeniowa LTC 1347/00 do kamery FlexiDome XT, do montażu powierzchniowego, przepust kablowy z boku obudowy, kolor biały Puszka połączeniowa LTC 1347/01 do kamery FlexiDome XT, montaż powierzchniowy, przepust kablowy z boku obudowy, kolor szary Zestaw do zawieszania LTC 1348/00 do kamery FlexiDome XT, biały Zestaw do montażu na rurze LTC 1349/00 do kamery FlexiDome XT, biały Wizyjny kabel serwisowy S1460 do kamery FlexiDome XT (złącze 2,5 mm na BNC), 1 m Poland Bosch Security Systems Sp. z o. o. ul. Poleczki Warszawa Phone: Fax: pl.securitysystems@bosch.com Represented by Bosch Security Systems 06 Zastrzega się możliwość wprowadzania zmian E Cur: pl-pl, V2, 7 Apr 2006
