1 NAZWA: TEMAT: PROJEKT BUDOWLANY INSTALACJE NISKOPRĄDOWE MODERNIZACJA BAZY DYDAKTYCZNEJ DLA ZAWODÓW ROLNICZYCH W ZESPOLE SZKÓŁ ROLNICZE CENTRUM KSZTAŁCENIA USTAWICZNEGO W PRZEMYSTCE INSTALACJA CCTV i SYSTEM ALARMOWY ADRES OBIEKTU : Przemystka 21, gm. Radziejów NUMER DZIAŁKI: 112/47 obręb 0003 Broniewek INWESTOR : Zespół Szkół Rolnicze Centrum Kształcenia Ustawicznego im. Ziemi Kujawskiej w Przemystce ADRES: Przemystka 21, Radziejów JEDNOSTKA PROJEKTOWA: PRO INWEST - KOMP Sławomir Serkowski Włocławek ul. Żurawia 26/1 tel ZESPÓŁ PROJEKTOWY imię i nazwisko uprawnienia branża podpis projektant tech. Wiesław Kilinowski WBPP-AN /74/83 Wk ELEKTRYCZNA opracował mgr inż. Sławomir Serkowski Oświadczenie uczestników procesu projektowego.: Projektanci oświadczamy, że w/w projekt został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Podstawa prawna: art. 20 ust. 4 ustawy z dnia 7 lipca 1994r. Prawo budowlane (tekst jednolity Dz.U. z 2013 r., poz ze zmianami). DATA kwiecień 2013r. EGZEMPLARZ 1

2 SPIS ZAWARTOŚCI DOKUMENTACJI PROJEKTOWEJ: 1. Strona tytułowa. 2. Spis zawartości dokumentacji projektowej. 3 Projekt budowlany: Modernizacja bazy dydaktycznej dla zawodów rolniczych w Zespole Szkół Rolnicze Centrum Kształcenia Ustawicznego w Przemystce a) Opis techniczny b) Część rysunkowa: NR In1 RZUT PRZYZIEMIA Budynek 1 1:100 NR In. RZUT PRZYZIEMIA Budynek 2 1:75 PRZEZNACZENIE I PROGRAM UŻYTKOWY BUDYNKU Budynki garażowe wchodzący w skład bazy dydaktycznej Szkoły Rolniczego Centrum Kształcenia Ustawicznego bez zmian CHARAKTERYSTYCZNE PARAMETRY TECHNICZNE BUDYNKU NR 1 Pow. zabudowy istniejącego: 326,40 m 2. Pow. użytkowa 294,05 m 2. Wysokość użytkowa pom. ok. 3,10-4,30m Kubatura budynku 1283,9 m 3. Ilość kondygnacji: 1 BUDYNKU NR 2 Pow. zabudowy istniejącego: 153,78 m 2. Pow. użytkowa 118,09 m 2. Wysokość użytkowa pom. ok. 3,00-3,15m Kubatura budynku 423,9 m 3. Ilość kondygnacji: ROZWIĄZANIA MATERIAŁOWE: 3.1. Zakres opracowania obejmuje: - Instalacje CCTV - System alarmowy, 3.2. Założenia - podkłady architektoniczne,

3 - wytyczne innych branż Normy i przepisy Instalacje zaprojektowano zgodnie z polskimi normami i przepisami a w szczególności z PBUE, normami PN IEC i Rozporządzeniem Ministra Spraw Wewnętrznych z dnia 21 kwietnia 2006 r w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. z dnia 11 maja 2006 r.). 4. INSTALACJA CCTV System ma na celu objęcie monitoringiem wizyjnym otoczenie budynków ze szczególną uwagą na wjazd, miejsca parkingowe oraz garaże. Dodatkowo kamery wewnątrz budynków powinny zarejestrować każdą wchodząca i wychodzącą osobę z budynku Zasilanie Instalacje zasilane są napięciem 3N~50Hz,230/TN-S z tablicy głównej TG lokalizowanej przy budynku. Zasilanie do kamer doprowadzić przewodem YDY 3x2,5. Kamery wyposażone będą w zasilacz sieciowy 230V/12V Elementy instalacji: Zaprojektowano 19 kamer kolorowych dzień/noc zasilanych napięciem 230V wraz z obudową wandalodporną (obudowa dostosowana do warunków w jakich będzie pracować). Kamery należy przymocować do ściany. Kamery zasilane będą z tablicy głównej TG kablem YDY 3x2,5: Kolorowa kamera kopułowa wewnętrzna szt. 14 Przetwornik 1/3 SONY Ilość linii >700 Rozdzielczość horyzontalna 650 TVL (kolor), 700 TVL (B/W) Obiektyw zmienno ogniskowy 2,8 12mm f 1,4 z przesłona DC Ilość pieli 960Hx582V, czułość 0,02 Lux/F1,2 Cyfrowa redukcja szumów NR Funkcja AGC, AES, BLC, HLC, wideo detekcja i maski prywatności Układ DSP Uchwyt umożliwiający montaż na ścianie oraz suficie Wyjście video typ BNC, kompozytowe, 1v p-p System PAL Zasilanie 12 V DC Kolorowa kamera zewnętrzna szt. 5 Obudowa hermetyczna Przetwornik 1/3 SONY Ilość linii >700 Rozdzielczość horyzontalna 650 TVL (kolor), 700 TVL (B/W) Obiektyw zmienno ogniskowy 2,8 12mm f 1,4 z przesłona DC Ilość pieli 960Hx582V, czułość 0,02 Lux/F1,2 Cyfrowa redukcja szumów NR Funkcja AGC, AES, BLC, HLC, wideo detekcja i maski prywatności Układ DSP

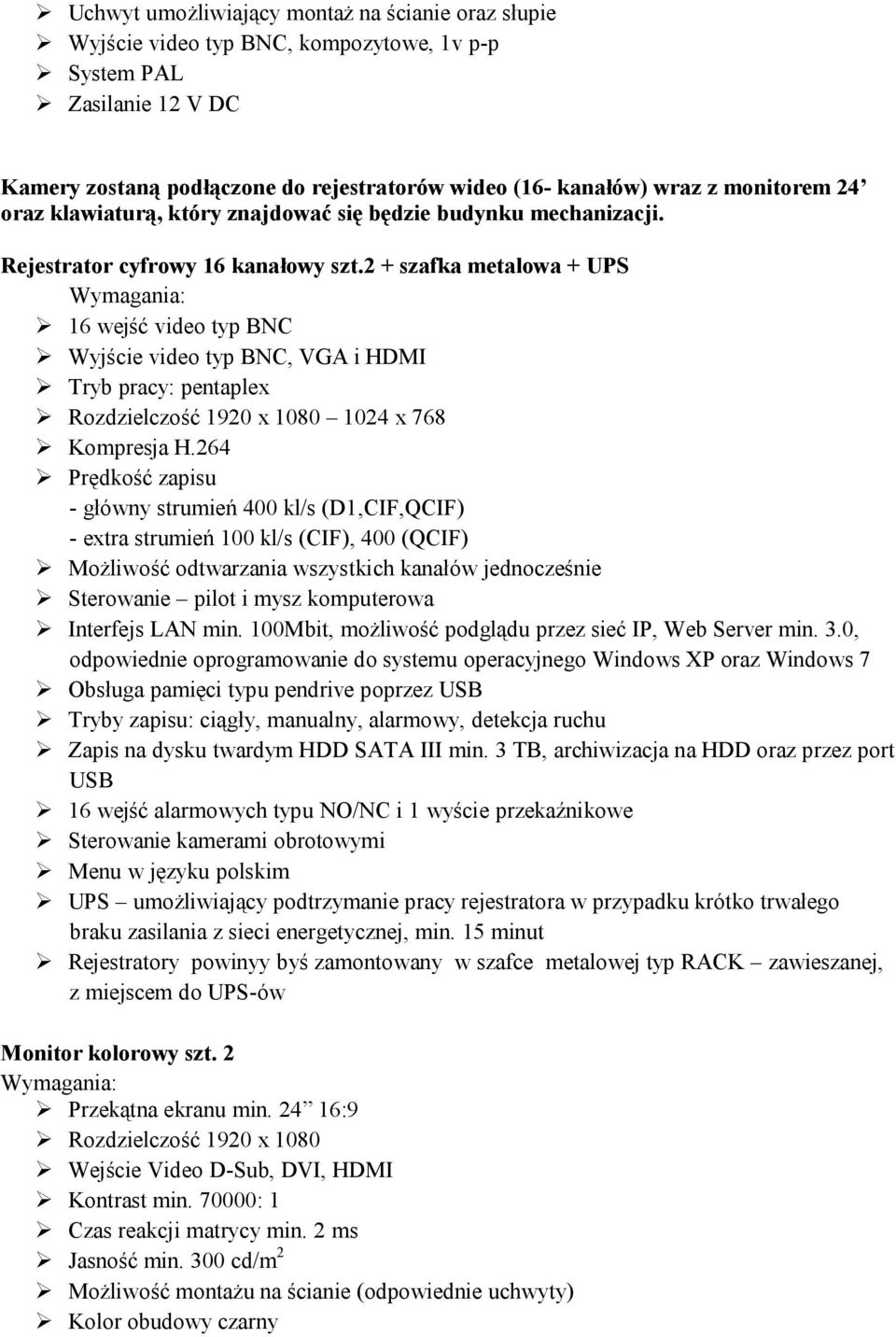

4 Uchwyt umożliwiający montaż na ścianie oraz słupie Wyjście video typ BNC, kompozytowe, 1v p-p System PAL Zasilanie 12 V DC Kamery zostaną podłączone do rejestratorów wideo (16- kanałów) wraz z monitorem 24 oraz klawiaturą, który znajdować się będzie budynku mechanizacji. Rejestrator cyfrowy 16 kanałowy szt.2 + szafka metalowa + UPS 16 wejść video typ BNC Wyjście video typ BNC, VGA i HDMI Tryb pracy: pentaplex Rozdzielczość 1920 x x 768 Kompresja H.264 Prędkość zapisu - główny strumień 400 kl/s (D1,CIF,QCIF) - extra strumień 100 kl/s (CIF), 400 (QCIF) Możliwość odtwarzania wszystkich kanałów jednocześnie Sterowanie pilot i mysz komputerowa Interfejs LAN min. 100Mbit, możliwość podglądu przez sieć IP, Web Server min. 3.0, odpowiednie oprogramowanie do systemu operacyjnego Windows XP oraz Windows 7 Obsługa pamięci typu pendrive poprzez USB Tryby zapisu: ciągły, manualny, alarmowy, detekcja ruchu Zapis na dysku twardym HDD SATA III min. 3 TB, archiwizacja na HDD oraz przez port USB 16 wejść alarmowych typu NO/NC i 1 wyście przekaźnikowe Sterowanie kamerami obrotowymi Menu w języku polskim UPS umożliwiający podtrzymanie pracy rejestratora w przypadku krótko trwałego braku zasilania z sieci energetycznej, min. 15 minut Rejestratory powinyy byś zamontowany w szafce metalowej typ RACK zawieszanej, z miejscem do UPS-ów Monitor kolorowy szt. 2 Przekątna ekranu min :9 Rozdzielczość 1920 x 1080 Wejście Video D-Sub, DVI, HDMI Kontrast min : 1 Czas reakcji matrycy min. 2 ms Jasność min. 300 cd/m 2 Możliwość montażu na ścianie (odpowiednie uchwyty) Kolor obudowy czarny

5 Do podłączenia kamer z rejestratorem zostanie wykorzystany kabel FTP kat 6 wyposażony w konwertery BMC-UTP. 5. SYSTEM ALARMOWY System opierać się będzie o czujki ruchu przewodowe umieszczone w pomieszczeniach garażowych i dydaktycznych, w miejscach gdzie pomieszczenia nie są objęte kontrolą. System ma informować o próbie włamania się do budynku i mieć możliwość przesłania tej informacji do odpowiednich służb za pomocą modułu GSM Czujniki alarmowe szt. 20 Cyfrowe czujki podczerwieni przewodowe Funkcja prealarmu Wymienne soczewki Cyfrowy algorytm detekcji Praca w niskich temperaturach Współpracujące z w/w centralą alarmową 5.2. Zasilanie System zasilany jest napięciem 3N~50Hz,230/TN-S z tablicy głównej TG zlokalizowanej na ścianie budynku. Zasilanie do central doprowadzić przewodem YDY 3x2,5. Czujki i klawiatura zasilane będą z central Manipulatory LCD szt. 2 Wymagania : Czytnik kart zbliżeniowych Obsługa 2 wejść Podświetlenie klawiatury i wyświetlacza Sygnalizacja wybranych zdarzeń Praca w niskich temperaturach Współpraca z w/w centralą alarmową 5.4. Karty zbliżeniowe sz.10 Wymagania : Współpraca z w/w manipulatorami LCD 5.5. Zewnętrzny sygnalizator akustyczno optyczny szt.1 Do zastosowań zewnętrznych Sygnalizacja optyczna LED Sygnalizacja akustyczna Akumulator wewnętrzny

6 Zabezpieczenie antysabotażowe przed otwarciem, zalaniem pianką, otwarciem, oderwaniem od podłoża Współpracujący z w/w centralą alarmową 5.6. Centrala alarmowa szt.1 + obudowa metalowa + akumulator Obsługa min. 25 wejść Obsługa min. 25 programowalnych wyjść Obsługa podziału na min. 16 stref Magistrale komunikacyjne do podłączenia modułów rozszerzeń i min 2 manipulatorów LCD Minimum 25 niezależnych timerów do automatycznego sterowania Wbudowany zasilacz impulsowy z funkcją ładowania akumulatora i diagnostyki Obsługa przy pomocy manipulatorów LCD, pilotów i klawiatur strefowych Obsługa min. 20 użytkowników Gniazdo RJ -45 -port RS-232 Moduł powiadomienia GSM Pamięć zdarzeń z funkcją wydruku wyposażenie 6.0. Instalacja elektryczna: Zasilanie budynku odbywać się będzie z istniejącego przyłącza kablowego Obwody poprowadzone w: a. Korytkach kablowych b. Rurach elektroinstalacyjnych RL Instalację wykonano przewodem YDY 3x1,5mm2 Wykonano skrzynki rozdzielnic wyposażone w niezbędne zabezpieczenia obwodowe Montaż i uruchomienie w/w zestawu alarmowego oraz gwarancja Montaż przeprowadzić zgodnie z obowiązującymi normami budowlanymi i prawnymi Zestaw będzie montowany na dwóch wolnostojących budynkach (garażach) oddalonych od siebie ok. 10m o wymiarach (9,4m x 24m) i (6m x 21m) Materiały instalacyjne użyte do montaży powinny posiadać odpowiednie oznaczenia i certyfikaty Po wykonanym montażu i uruchomieniu ochrony wykonawca musi przeprowadzić szkolenie osób wyznaczonych do obsługi systemu Zamawiający w okresie trwania gwarancji na poszczególne elementy systemu sceduje wszystkie czynności i prawa związane z naprawą na wykonawcę. Włocławek, dnia kwiecień 2013 r.
