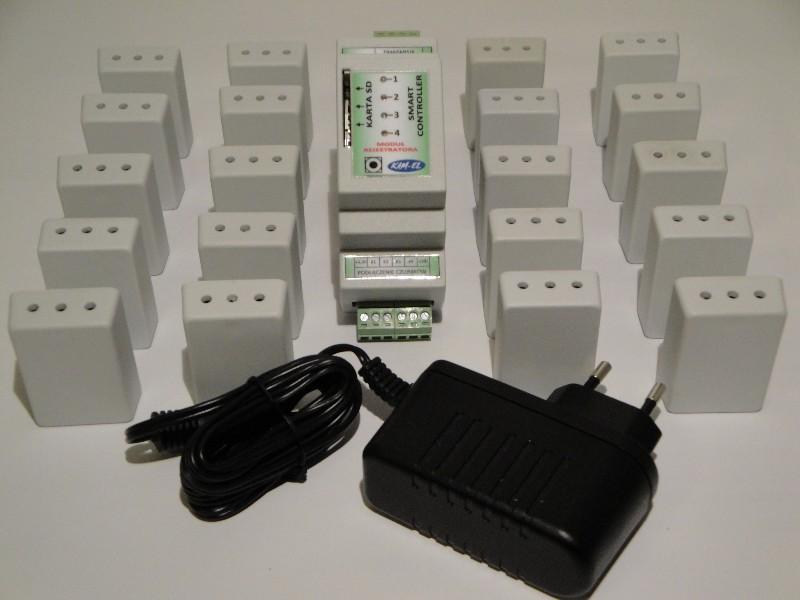

Instrukcja obsługi i instalacji 4 kanałowego, 20-to czujnikowego (lub 35-cio czujnikowego opcja) mikroprocesorowego MODUŁU REJESTRATORA SMART

Save this PDF as:
 WORD  PNG  TXT  JPG

Wielkość: px
Rozpocząć pokaz od strony:

Download "Instrukcja obsługi i instalacji 4 kanałowego, 20-to czujnikowego (lub 35-cio czujnikowego opcja) mikroprocesorowego MODUŁU REJESTRATORA SMART"

Transkrypt

1 Instrukcja obsługi i instalacji 4 kanałowego, 20-to czujnikowego (lub 35-cio czujnikowego opcja) mikroprocesorowego MODUŁU REJESTRATORA SMART REJESTRATOR

2 SPIS TREŚCI 1. Zastosowanie i możliwości 3 2. Dane techniczne 3 3. Konfiguracja MODUŁU REJESTRATORA SMART CONTROLLER praca samodzielna 4 4. Konfiguracja MODUŁU REJESTRATORA SMART CONTROLLER współpracującego ze sterownikiem SMART CONTROLLER z wbudowanym telefonem komórkowym i/lub modułem Ethernet 6 5. Przypisywanie czujników temperatury (max 5 szt.) do danego kanału od do KANAŁ 3 sterownika SMART CONTROLLER (razem max 15 szt. czujników) 8 6. Sygnalizacja błędów w pracy MODUŁU REJESTRATORA SMART CONTROLLER 9 7. Praca MODUŁU REJESTRATORA SMART CONTROLLER Wyjęcie karty SD z MODUŁU REJESTRATORA SMART CONTROLLER Wkładanie karty SD do MODUŁU REJESTRATORA SMART CONTROLLER Ustawienie zegara czasu rzeczywistego w MODULE REJESTRATORA SMART CONTROLLER Schemat podłączenia MODUŁU REJESTRATORA SMART CONTROLLER pracującego samodzielnie Schemat podłączenia MODUŁU REJESTRATORA SMART CONTROLLER współpracującego ze sterownikiem SMART CONTROLLER

3 1. Zastosowanie i możliwości o Automatyczna rejestracja na karcie pamięci SD temperatury w komorach chłodniczych, ladach chłodniczych, magazynach, przechowalniach warzyw i owoców, sklepach, serwerowniach, szklarniach, układach klimatyzacji, ogrzewania, wentylacji i innych obiektach gdzie wymagany jest stały monitoring i rejestracja temperatur o Automatyczny programowalny w określonych przedziałach czasowych zapis temperatury z cyfrowych czujników wraz z datą( rok, miesiąc, dzień), czasem rzeczywistym (godziny minuty), numerem kanału (1-4) i numerem czujnika w danym kanale (1-5) o Możliwość współpracy z mikroprocesorowym sterownikiem SMART CONTROLLER z wbudowanym telefonem komórkowym i/lub Ethernetem w celu automatycznego powiadamiania o przekroczeniach temperatur T Max, T Min 2. Dane techniczne o Napięcie zasilania o Temperatura pracy o Wilgotność powietrza o Wymiary o Sposób montażu 5 12V DC od 0 do C od 0 do 90% bez kondensacji 35 x 90 x 65 mm szyna DIN o Ilość kanałów 4 o Ilość czujników/ kanał o Sygnalizacja stanu pracy o Możliwości pracy max 5 (razem max 20 czujników) 4 diody LED samodzielny MODUŁ REJESTRATORA lub MODUŁ REJESTRATORA połączony ze sterownikiem SMART CONTROLLER z wbudowanym telefonem komórkowym i/lub modułem Ethernet do automatycznego przekazywania stanów alarmowych - 3 -

4 3. Konfiguracja MODUŁU REJESTRATORA SMART CONTROLLER praca samodzielna 3.1. Podłącz zasilanie do MODUŁU REJESTRATORA SMART CONTROLLER wg schematu p Włóż kartę SD do czytnika kart SD a następnie do komputera przez łącze USB Karta SD powinna być sformatowana w systemie plików FAT16 lub FAT W głównym katalogu karty musi się znajdować katalog Config 3.4. W katalogu Config muszą znajdować się następujące pliki: Param.cfg w którym znajdują się: Kanal_1=XXXXX; Kanal_2=XXXXX; Kanal_3=XXXXX; Kanal_4=XXXXX; gdzie: XXXXX przyjmuje wartości: 0 -> wyłącza rejestrację na danym kanale >odstęp pomiędzy kolejnymi rejestracjami temperatur w sekundach np. Kanal_1=10; -> oznacza rejestrację czujników podłączonych do kanału 1 co 10 sekund np. Kanal_4=600; -> oznacza rejestrację czujników podłączonych do kanału 1 co 600 sekund Dir=Y gdzie: Y=0 pliki z rejestrowanymi pomiarami są zapisywane w katalogu głównym Y=1 pliki z zarejestrowanymi pomiarami są przechowywane w oddzielnych katalogach, tworzonych automatycznie dla każdego dnia oddzielnie Żaden z plików nie może mieć więcej niż 100 bajtów Kanal_1.cfg w którym pierwszy wers oznacza ilość podłączonych czujników - 4 -

5 np. 5; ilość czujników od C DF; 28808B F1; 28808B F1; numery seryjne czujników temperatury 28E4493F C; 28E4493F C; Wpisanie liczby mniejszej niż 5, np. 2 spowoduje rejestrację tylko 2 pierwszych czujników Analogicznie dla: Kanal_2.cfg Kanal_3.cfg Kanal_4.cfg plik rtc.cfg służy do ustawienia zegara czasu rzeczywistego, w którym mamy: Nastawy zegara ROK=2010; MIES=04; DZIEN=14; GODZ=20; MIN=04; opis (komentarz) rok miesiąc dzień godzina minuta Sekundy wpisują się zawsze z wartością 0 Po ustawieniu zegara w pliku rtc.cfg włóż kartę SD do MODUŁU REJESTRATORA SMART CONTROLLER i włącz zasilanie. Rejestrator rozpocznie samodzielną pracę, a plik rtc.cfg automatycznie zmieni nazwę na rtc.old - 5 -

6 Ponowne ustawienie zegara możliwe jest po zmianie nazwy pliku rtc.old na rtc.cfg plik nazwy.cfg służy do programowania (definiowania) nazw poszczególnych czujników poniżej przykładowa zawartość pliku nazwy.cfg ;;Temp_1[C];Temp_2[C];Temp_3[C];Temp_4[C];Temp_5[C] ;;Temp_1[C];Temp_2[C];Temp_3[C];Temp_4[C];Temp_5[C] ;;Temp_1[C];Temp_2[C];Temp_3[C];Temp_4[C];Temp_5[C] ;;Temp_1[C];Temp_2[C];Temp_3[C];Temp_4[C];Temp_5[C] ;;Temp.chłodnia1;Temp.lada_chłodnicza;Temp.komora_chłodnicza;Temp.magazyn przykładowe opisy czujników (max długość 198 znaków) Aby skasować nazwy czujników (nagłówki) należy skasować daną linię. Po ustawieniu nazw czujników w pliku nazwy.cfg należy włożyć kartę SD do rejestratora i włączyć zasilanie. Rejestrator rozpocznie samodzielną pracę, a plik nazwy.cfg automatycznie zmieni nazwę na nazwy.old. Ponowna zmiana nazw czujników możliwa jest po zmianie nazwy pliku nazwy.old na nazwy.cfg 3.5. Przypisywanie czujników temperatury do MODUŁU REJESTRATORA SMART CONTROLLER odbywa się zgodnie z punktami od 4.2 do Konfiguracja MODUŁU REJESTRATORA SMART CONTROLLER współpracującego ze sterownikiem SMART CONTROLLER z wbudowanym telefonem komórkowym i/lub modułem Ethernet 4.1. Konfiguracja rejestratora odbywa się zgodnie z punktami od 3.2 do 3.4. Rejestrator zasilany jest ze sterownika SMART CONTROLLER połączonego wg schematu p Przypisywanie czujników temperatury do MODUŁU REJESTRATORA SMART CONTROLLER o Wyłącz zasilanie rejestratora o Włóż kartę SD do modułu rejestratora o Włącz zasilanie rejestratora trzymając jednocześnie przycisk na rejestratorze do czasu aż dioda LED1 mrugnie pięć razy - 6 -

7 o Podłącz czujnik temperatury nr 1 do kanału nr 1 i naciśnij przycisk na rejestratorze o Dioda LED2 i LED1 mrugną co oznacza czujnik temperatury nr 1 został zapisany do pamięci karty SD o Analogicznie postępuj dla pozostałych czujników, podłączając je zawsze do kanału K1 Zapisuj numery i oznacz tymi numerami kolejno programowane czujniki. Będzie Ci to potrzebne w momencie rozmieszczania czujników na obiekcie. Możesz zapisać maksymalnie 20 sztuk czujników po pięć do każdego z kanałów K1 do K4 o Wyłącz zasilanie przyciskiem na rejestratorze (dioda LED2 gaśnie) o Wyciągnij bezpiecznie kartę SD o Włóż kartę SD do czytnika kart a później do komputera przez łącze USB o W katalogu config mamy: DS_SER.cfg w którym znajdują się wszystkie wcześniej kolejno zapisywane numery seryjne czujników temperatury. Numery seryjne zaczynają się zawsze od cyfry Przypisywanie max 5 szt. czujników temperatury do danego kanału od K1 do K4 MODUŁU REJESTRATORA SMART CONTROLLER (razem max 20 szt. czujników) o Skopiuj numer seryjny danego czujnika z pliku DS_SER.cfg do odpowiedniego pliku opisującego dany kanał K1 do K4 (Kanal_1.cfg, Kanal_2.cfg, Kanal_3.cfg lub Kanal_4.cfg) o Po skopiowaniu numeru seryjnego czujnika temperatury do danego kanału zakończ linię średnikiem ( ; ) i naciśnij ENTER Plik nie może zawierać żadnych dodatkowych znaków (np. spacji) Sprawdź czy długość plików Kanal_1.cfg do Kanal_4.cfg jest poprawna: Dla 1 sztuki czujnika: 23 bajty Dla 2 sztuk czujników: 42 bajty Dla 3 sztuk czujników: 61 bajtów Dla 4 sztuk czujników: 80 bajtów Dla 5 sztuk czujników: 99 bajtów - 7 -

8 Nie może być więcej ani mniej bajtów Pliki z zapisanymi temperaturami czujników podłączonych do MODUŁU REJESTRATORA SMART CONTROLLER wyglądają następująco: np ds1 -> oznacza plik z 22 maja 2010 roku dla kanału K1 np ds2 -> oznacza plik z 22 maja 2010 roku dla kanału K2 np ds3 -> oznacza plik z 22 maja 2010 roku dla kanału K3 np ds4 -> oznacza plik z 22 maja 2010 roku dla kanału K4 5. Przypisywanie czujników temperatury (max 5 szt.) do danego kanału od do KANAŁ 3 sterownika SMART CONTROLLER (razem max 15 szt. czujników) o Naciśnij i przytrzymaj klawisz i równocześnie włącz zasilanie sterownika SMART CONTROLLER o Na wyświetlaczu pojawi się DS K=1 Cz=1 K Z W 28E o Przyciskiem przełączamy się pomiędzy K=1 Cz=1 i K Z W gdzie: K=1 oznacza numer kanału, Cz=1 oznacza numer czujnika, K- kasowanie danego czujnika; Z-zapis do pamięci danego czujnika; W-wyjście bez zapisu do pamięci o Przyciskiem ustaw odpowiedni numer kanału na którym chcesz zapisać nowy czujnik o Przyciskiem zaznacz Cz=1, a następnie przyciskiem ustaw numer czujnika w danym kanale, który chcesz zaprogramować o Podłącz nowy czujnik który chcesz zaprogramować do wybranego kanału o Naciśnij przycisk o Na wyświetlaczu pojawi się numer seryjny nowego zaprogramowanego czujnika temperatury o Analogicznie zaprogramuj czujniki dla pozostałych kanałów Do każdego kanału do KANAŁ 3 możesz zaprogramować maksymalnie po 5 szt. czujników. Razem maksymalnie 15 czujników o Po zaprogramowaniu wszystkich czujników przyciskiem wejdź na Z i naciśnij (wyjście z zapisem do pamięci) lub przyciskiem wejdź na W i naciśnij (wyjście bez zapisu do pamięci) - 8 -

9 W katalogu głównym w pliku o rozszerzeniu *.alm (np alm) znajdują się treści sms-ów, alarmów od temperatur TEMP1 do TEMP3 Zapis następuje bez względu czy sterownik SMART CONTROLLER wysyła sms a czy też nie. Warunek: włączona kontrola temperatur TEMP MAX i TEMP MIN (zgodnie z pkt. SPRAWDZANIE TEMPERATUR instrukcji obsługi i instalacji sterownika SMART CONTROLLER ) W katalogu głównym w pliku o rozszerzeniu *.inf (np inf) znajdują się zapisane odpowiedzi na zapytania o temperatury wysyłane do sterownika SMART CONTROLLER 6. Sygnalizacja błędów w pracy MODUŁU REJESTRATORA SMART CONTROLLER 5.1. Brak pliku opisującego kanał: o Mruga dwa razy dioda LED4 oraz dwa razy dioda LED1 o Ilość mrugnięć diody LED3 oznacza numer kanału, którego dotyczy problem 5.2. Brak pliku Param.cfg: o Mruga dwa razy dioda LED1 a potem mruga dwa razy dioda LED4 i tak cyklicznie o Działanie: sprawdzić i zweryfikować nazwę pliku, włożyć kartę SD i załączyć zasilanie 5.3. Brak karty SD w MODULE REJESTRATORA SMART CONTROLLER : o Po włączeniu zasilania przyciskiem na rejestratorze dwa razy mrugnie dioda LED Karta SD zabezpieczona przed zapisem: o Po włączeniu zasilania przyciskiem na rejestratorze dioda LED4 mrugnie jeden raz o Działanie: odbezpieczyć kartę 5.5. Karta SD uszkodzona: o Po włączeniu zasilania przyciskiem na rejestratorze dioda LED4 mrugnie trzy razy o Działanie: wyjąć kartę, włożyć do komputera, sformatować lub wymienić na nową - 9 -

10 7. Praca MODUŁU REJESTRATORA SMART CONTROLLER o Dioda LED1 sygnalizuje cykliczne zapisy na kartę SD o Świeci dioda LED2 (sygnalizacja zasilania) o Dioda LED3 sygnalizuje odczyt danych ze sterownika SMART CONTROLLER (gdy moduł rejestratora SMART CONTROLLER jest podłączony do sterownika SMART CONTROLLER o Dioda LED4 mruga bardzo szybko: wolna pojemność na karcie SD jest poniżej 6,25% całkowitej pojemności karty 8. Wyjęcie karty SD z MODUŁU REJESTRATORA SMART CONTROLLER o Przyciskiem na rejestratorze wyłącz zasilnie karty o Gaśnie dioda LED2 o Wyjmij bezpiecznie kartę SD 9. Wkładanie karty SD do MODUŁU REJESTRATORA SMART CONTROLLER o Przyciskiem na rejestratorze wyłącz zasilnie karty o Gaśnie dioda LED2 o Włóż bezpiecznie kartę SD o Przyciskiem na rejestratorze włącz zasilanie karty SD o Dioda LED2 zapali się ( sygnalizacja zasilania karty SD) 10. Ustawienie zegara czasu rzeczywistego w MODULE REJESTRATORA SMART CONTROLLER o Włączenie rejestratora bez wewnętrznej baterii (typ CR2032) ustawi automatycznie datę: i godzinę: 00:00 o Aktualizacja ustawień zegara: patrz p o Włączenie rejestratora z wewnętrzną baterią (typ CR2032) podtrzymuje pracę zegara czasu rzeczywistego podczas zaników napięcia zasilającego

11 11. Schemat podłączenia MODUŁU REJESTRATORA SMART CONTROLLER pracującego samodzielnie. ZASILACZ SIECIOWY TRANSMISJA +5V GND TXD RXD +3,3V K1 K2 K3 K4 GND PODŁĄCZENIE CZUJNIKÓW CZUJNIK 2 CZUJNIK 3 CZUJNIK 4 CZUJNIK 5 KANAŁ 2 KANAŁ 3 KANAŁ

12 12. Schemat podłączenia MODUŁU REJESTRATORA SMART CONTROLLER współpracującego ze sterownikiem SMART CONTROLLER CZUJNIK 2 CZUJNIK 3 CZUJNIK 4 CZUJNIK 5 KANAŁ 2 KANAŁ 3 TRANSMISJA +5V GND TXD RXD REJESTRATOR - TX + - IN + KANAŁ 2 KANAŁ 3 - IN + - IN + SMART CONTROLLER CZUJNIK RUCHU +3,3V K1 K2 K3 K4 GND PODŁĄCZENIE CZUJNIKÓW zas. gł masa P1 P2 P3 P4 OUT 1 OUT 2 OUT 3 OUT 4 + IN IN IN IN IN 1 IN 2 IN 3 IN 4 rel. zas. 12V lub lub lub ZASILACZ SIECIOWY zas. 12V ster. OŚWIETLENIE NAWADNIANIE SYGNALIZATOR AKUSTYCZNY (SYRENA) KOCIOŁ CO 230V~ 24V CZUJNIK 2 CZUJNIK 3 CZUJNIK 4 CZUJNIK 5 KANAŁ 2 KANAŁ 3 KANAŁ
