Przyspieszenie procesu projektowania Efektywna współpraca z oprogramowaniem branżowym

Transkrypt

1

2 Przyspieszenie procesu projektowania Efektywna współpraca z oprogramowaniem branżowym Automatyczne wykrywanie stężeń pośrednich Zbrojenie belki i słupa Modelowanie i analiza Integracja z Autodesk Revit Structure Możliwość wykrywania i uaktualniania zmian dla modeli analitycznych płyt w Autodesk Revit po modyfikacji wykonanych w Autodesk Robot Structural Analysis. Obsługa importu połączeń analitycznych pomiędzy węzłami obliczeniowymi z Autodesk Revit i konwersja ich na połączenia sztywne w programie Autodesk Robot Structural Analysis. Sejsmika Obliczenia sejsmiczne metodą zastępczej siły poziomej wg norm europejskiej EC i amerykańskiej ACSE. Kombinacje obciążeń Obsługa nowych regulaminów kombinacji (w tym wg norm z Kanady, USA i Nowej Zelandii). Definicja konstrukcji Uaktualniona baza profili i materiałów japońskich. Ulepszenia Przyspieszenie działania kombinacji kwadratowych. Optymalizacja działania rozkładu powierzchniowego obciążeń na okładziny. Wymiarowanie elementów żelbetowych SGU dla słupów Sprawdzanie warunków Stanu Granicznego Użytkowania dla słupów żelbetowych (w tym wg PN i EC3). Nowe normy Zbrojenie belek i słupów wg normy włoskiej, oraz zbrojenia ścian wg francuskiej wersji EC3. Zbrojenie słupów ze względu na warunki sejsmiczne Definicja dodatkowych prętów łącznikowych przy wymiarowaniu słupów z uwzględnieniem obciążeń sejsmicznych. Wymiarowanie elementów stalowych Nowe normy Analiza wg belgijskiego załącznika do EC3. Wyliczanie długości wyboczeniowej Ulepszony mechanizm automatycznego wyznaczania długości wyboczeniowej dla prętów. Wymiarowanie połączeń stalowych Połączenie rurowe Możliwość definicji blach pionowych i wzmocnień w rurowych połączeniach kratownicowych. Wytrzymałość śrub Możliwość zastosowania zredukowanej wytrzymałości śruby przy ścinaniu, poprzez uwzględnienie efektywnego pola powierzchni nagwintowanej części śruby. Interfejs programu Język niemiecki Wprowadzenie języka niemieckiego (interfejs programu oraz język wydruków). Drobne zmiany w interfejsie Wyłączenie domyślnej selekcji wszystkich obciążeń podczas wyświetlania wyników. Rozszerzenie systemu Modelowania Informacji o Budynku (BIM) o analizę i projektowanie konstrukcji Autodesk Robot Structural Analysis Professional jest uniwersalnym i szybkim systemem obliczeniowym. Wyjątkowo efektywne narzędzia siatkowania, możliwość wykorzystania analizy nieliniowej oraz szeroka baza narodowych norm wymiarujących pozwalają na uzyskanie rezultatów obliczeń w bardzo krótkim czasie. Wszystko to wraz z interfejsem API do tworzenia własnych aplikacji Użytkownika powoduje, że Autodesk Robot Structural Analysis Professional jest parametryzowalnym, dostosowanym do potrzeb projektantów w poszczególnych krajach, środowiskiem pracy, umożliwiającym wykonanie kompleksowych obliczeń dla różnego typu konstrukcji takich jak: budynki, mosty oraz inne niekonwencjonalne obiekty inżynierskie. Transfer danych między Autodesk Robot TM Structural Analysis Professional i Revit Structure Systemy Autodesk Robot Structural Analysis Professional oraz Revit Structure zostały wyposażone w narzędzie pozwalające na obustronną wymianę danych o projektowanej konstrukcji. Model obiektu może być przekazywany między aplikacjami z uwzględnieniem wszelkich zmian dokonywanych z poziomu obu tych programów. Dzięki temu Autodesk Robot TM Structural Analysis Professional jest doskonałym komponentem systemu wymiany informacji o konstrukcji (BIM). Modelowanie w Revit Structure Analiza konstrukcji w Robot Structural Analysis

3 Modelowanie i obliczenia złożonych konstrukcji Od modelu analitycznego do rysunków warsztatowych Użytkownicy systemu Autodesk Robot Structural Analysis Professional mogą wykorzystać mechanizm automatycznego przekazywania rezultatów uzyskanych w trakcie analizy konstrukcji do pakietu AutoCAD Structural Detailing, będącym częścią pakietu AutoCAD Revit Structure Suite. Przekazywane mogą być geometria i profile elementów stalowych, parametry analizowanych połączeń jak również informacje o wymaganym zbrojeniu obiektów żelbetowych. Uzyskane tą drogą informacje umożliwiają szybkie przygotowanie dokumentacji warsztatowej dla konstrukcji stalowych i żelbetowych. Analiza konstrukcji w Robot Structural Analysis Rysunki warsztatowe wykonane przy pomocy AutoCAD Structural Detailing Robot Etensions dla Autodesk Robot TM Structural Analysis Professional (dawny ESOP) - dostępny wyłącznie dla posiadaczy subskrypcji System Robot Etensions to aplikacja obliczeniowa rozszerzająca możliwości analityczne programu Autodesk Robot TM Structural Analysis Professional. W otwartym środowisku Robot Etensions znajdują się gotowe programy pozwalające na analizę prostych zagadnień inżynierskich dla konstrukcji stalowych, żelbetowych czy drewnianych. Robot Etensions to również kompletne rozwiązania złożonych parametryzowanych obiektów takich jak: więźby dachowe, różne rodzaje schodów żelbetowych oraz analiza zbrojenia krótkich wsporników. Wśród gotowych aplikacji Użytkownik znajdzie też zagadnienia dotyczące konstrukcji murowych, geotechniki oraz przepływu ciepła. Przyjazny interfejs graficzny wyposażony w efektywny generator siatek elementow skończonych Tworzenie modelu i analiza budynków o konstrukcji żelbetowej Autodesk Robot TM Structural Analysis Professional pozwala na analizę konstrukcji inżynierskich różnego typu. Interfejs graficzny modułu Projektowanie budynku umożliwia bardzo szybka analizę obiektów typu wielopiętrowe budynki żelbetowe. Idea tworzenia modelu oparta jest na płaskich rzutach poszczególnych kondygnacji i opcjach pozwalających w prosty sposób wstawiać kontury płyt i otworów, a także belki oraz podpierające stropy słupy i ściany. Zaawansowane metody siatkowania i modelowania konstrukcji Autodesk Robot TM Structural Analysis Professional jest przyjazną Użytkownikowi aplikacją obliczeniową, wyposażoną w intuicyjny interfejs graficzny, pozwalający na niezwykle łatwe tworzenie nawet najbardziej złożonych modeli konstrukcji inżynierskich. Zaawansowany mechanizm tworzenia siatek elementów skończonych umożliwia zarówno w pełni automatyczne prowadzenie procesu siatkowania obiektów powierzchniowych i bryłowych jak również ręczne sterowanie parametrami siatek. Procedury automatycznego dogęszczania, wykrywania otworów czy definicji emiterów dają możliwość szybkiego tworzenia takiego modelu obliczeniowego, w którym jakość siatki gwarantuje uzyskanie niezwykle dokładnych rezultatów analizy. Szeroki zakres możliwości analitycznych Autodesk Robot TM Structural Analysis Professional oferuje Użytkownikowi szeroki zakres możliwości obliczeniowych. Oprócz analizy statycznej, będącej podstawowym (i często jedynym) typem analizy w większości programów obliczeniowych dostępnych obecnie na rynku, Autodesk Robot TM Structural Analysis Professional jest wyposażony w szereg narzędzi analitycznych pozwalających zbadać bardziej złożone sposoby zachowania się konstrukcji. Analiza statyczna może zostać poszerzona o analizę efektów drugiego rzędu (duże przemieszczenia) z uwzględnieniem wpływu na zachowanie się konstrukcji takich nieliniowych elementów jak: cięgna, kable, nieliniowe podpory czy też nieliniowe przeguby. Autodesk Robot TM Structural Analysis Professional posiada również zdolność prowadzenia analizy dynamicznej badanych konstrukcji. Wyznaczanie częstości drgań własnych, analiza wymuszeń sejsmicznych czy też analiza czasowa, to tylko niektóre z zadań które Użytkownik może rozwiązać przy użyciu tego pakietu. Zaawansowane metody siatkowania i modelowania konstrukcji Szeroki zakres możliwości analitycznych Nowoczesne i szybkie algorytmy obliczeniowe

4 Projektowanie konstrukcji w oparciu o szeroki wybór norm narodowych Wszechstronny program obliczeniowy z dostępem do API pozwalającym użytkownikowi na tworzenie własnych procedur rozszerzających możliwości obliczeniowe systemu Zintegrowane moduły wymiarowania elementów stalowych i żelbetowych Autodesk Robot TM Structural Analysis Professional zawiera moduły służące do wymiarowania konstrukcji stalowych, żelbetowych oraz drewnianych. Przekazywanie danych o analizowanych elementach z przeliczonego modelu konstrukcji do modułów wymiarujących odbywa się automatycznie. Użytkownik ma dzięki temu możliwość prowadzenia kompleksowego procesu projektowania obiektu w całkowicie zintegrowanym środowisku zarówno na poziomie analizy statycznej czy dynamicznej jak i na poziomie normowej weryfikacji poszczególnych elementów konstrukcji. Szeroki wybór norm projektowych Autodesk Robot TM Structural Analysis Professional to nie tylko zintegrowane środowisko pozwalające na kompleksową analizę konstrukcji. Jest to przede wszystkim środowisko niezwykle uniwersalne. Wśród dostępnych w pakiecie konstrukcyjnych norm narodowych znajduje się ponad 60 norm stalowych i ponad 40 norm żelbetowych różnych krajów (z Europy obu Ameryk i Azji). Dodatkowo Użytkownik ma do dyspozycji ponad 60 baz danych z profilami konstrukcyjnymi oraz materiałami specyficznymi dla różnych krajów świata. Środowisko pakietu może być skonfigurowane tak, by wykorzystywane były jednostki imperialne lub metryczne. Możliwa jest też weryfikacja tego samego modelu w oparciu o różne zestawy norm. Dostępne są, konfigurowane niezależnie od siebie, różne wersje językowe graficznego interfejsu Użytkownika, a także interfejsu prezentującego rezultaty obliczeń. System pozwala na wprowadzanie danych i prezentację rezultatów w niezależnych od siebie językach. Wszystkie te narzędzia pozwalają na efektywne wykorzystanie systemu Autodesk Robot TM Structural Analysis Professional bez względu na to, w jakim kraju prowadzone są prace projektowe i gdzie obiekt ma być realizowany. Efektywny system prezentacji rezultatów obliczeń Autodesk Robot TM Structural Analysis Professional pozwala Użytkownikowi na czytelną prezentację rezultatów obliczeń. Rezultaty te mogą być wyświetlane dla pojedynczych elementów, grup obiektów lub całej konstrukcji w formie wykresów, map bądź tabel. W celu uzyskania żądanych efektów Użytkownik ma do dyspozycji szereg wygodnych filtrów pozwalających określić jakie rezultaty prezentowane będą w tabelach lub na wykresach. Każdy z przygotowanych przez Użytkownika widoków konstrukcji i każda ze skonfigurowanych przez niego tabel z rezultatami może zostać zapisana jako składnik dokumentacji obliczeniowej i edytowana w module Kompozycja wydruku. Moduł ten pozwala na przygotowanie ostatecznej wersji noty obliczeniowej oraz na jej eksport do formatów: Microsoft, Word czy HTML. Rezultaty zapisane do edycji w module Kompozycja wydruku są automatycznie aktualizowane za każdym razem, gdy konstrukcja jest modyfikowana i uruchamiane są obliczenia. Tworzenie własnych aplikacji w oparciu o technologię COM (API) Autodesk Robot TM Structural Analysis Professional jest jednym z niewielu systemów, w którym efektywnie można wykorzystać technologię tworzenia własnych aplikacji w oparciu o stworzoną przez Microsoft technologię COM. Użytkownik posiadając jedynie podstawową wiedzę z zakresu programowania może pobrać z systemu dowolną zmienną lub też przekazać ją do systemu ze stworzonej przez siebie zewnętrznej aplikacji. Ta cecha systemu Autodesk Robot TM Structural Analysis Professional otwiera przed Użytkownikiem wiele unikalnych możliwości. Technologia COM pozwala sterować zarówno procesem przygotowywania danych, jak i obróbki rezultatów z poziomu popularnych programów typu Microsoft Ecel czy też Microsoft Word. Dzięki tej technologii możliwe staje się szybkie tworzenie powtarzalnych parametryzowanych modeli konstrukcji oraz wykorzystanie rezultatów obliczeń do prowadzenia, wykraczających poza obecne możliwości systemu, własnych złożonych analiz wytrzymałościowych.

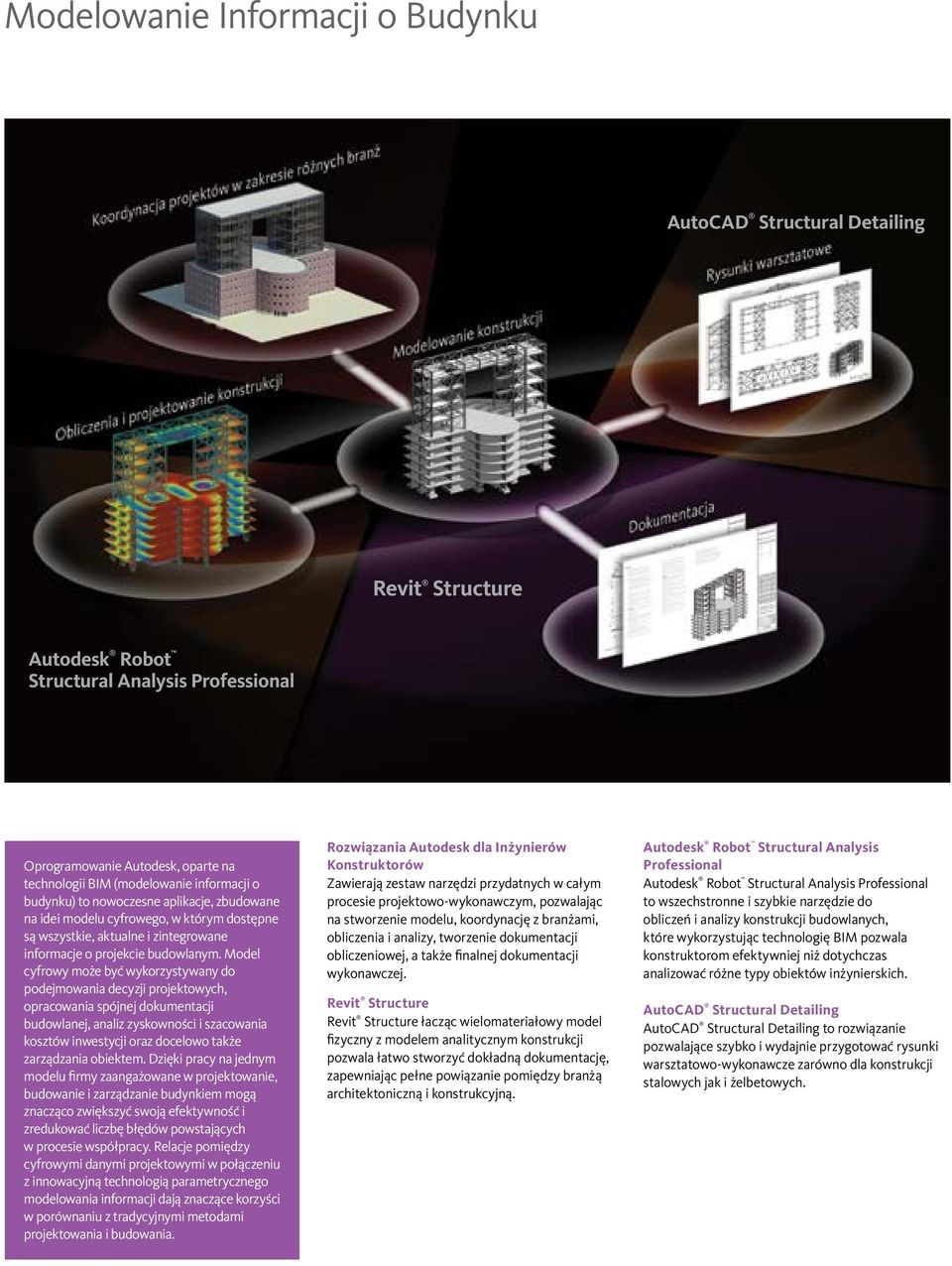

5 Modelowanie Informacji o Budynku AutoCAD Structural Detailing Revit Structure Autodesk Robot Structural Analysis Professional Oprogramowanie Autodesk, oparte na technologii BIM (modelowanie informacji o budynku) to nowoczesne aplikacje, zbudowane na idei modelu cyfrowego, w którym dostępne są wszystkie, aktualne i zintegrowane informacje o projekcie budowlanym. Model cyfrowy może być wykorzystywany do podejmowania decyzji projektowych, opracowania spójnej dokumentacji budowlanej, analiz zyskowności i szacowania kosztów inwestycji oraz docelowo także zarządzania obiektem. Dzięki pracy na jednym modelu firmy zaangażowane w projektowanie, budowanie i zarządzanie budynkiem mogą znacząco zwiększyć swoją efektywność i zredukować liczbę błędów powstających w procesie współpracy. Relacje pomiędzy cyfrowymi danymi projektowymi w połączeniu z innowacyjną technologią parametrycznego modelowania informacji dają znaczące korzyści w porównaniu z tradycyjnymi metodami projektowania i budowania. Rozwiązania Autodesk dla Inżynierów Konstruktorów Zawierają zestaw narzędzi przydatnych w całym procesie projektowo-wykonawczym, pozwalając na stworzenie modelu, koordynację z branżami, obliczenia i analizy, tworzenie dokumentacji obliczeniowej, a także finalnej dokumentacji wykonawczej. Revit Structure Revit Structure łacząc wielomateriałowy model fizyczny z modelem analitycznym konstrukcji pozwala łatwo stworzyć dokładną dokumentację, zapewniając pełne powiązanie pomiędzy branżą architektoniczną i konstrukcyjną. Autodesk Robot Structural Analysis Professional Autodesk Robot Structural Analysis Professional to wszechstronne i szybkie narzędzie do obliczeń i analizy konstrukcji budowlanych, które wykorzystując technologię BIM pozwala konstruktorom efektywniej niż dotychczas analizować różne typy obiektów inżynierskich. AutoCAD Structural Detailing AutoCAD Structural Detailing to rozwiązanie pozwalające szybko i wydajnie przygotować rysunki warsztatowo-wykonawcze zarówno dla konstrukcji stalowych jak i żelbetowych.

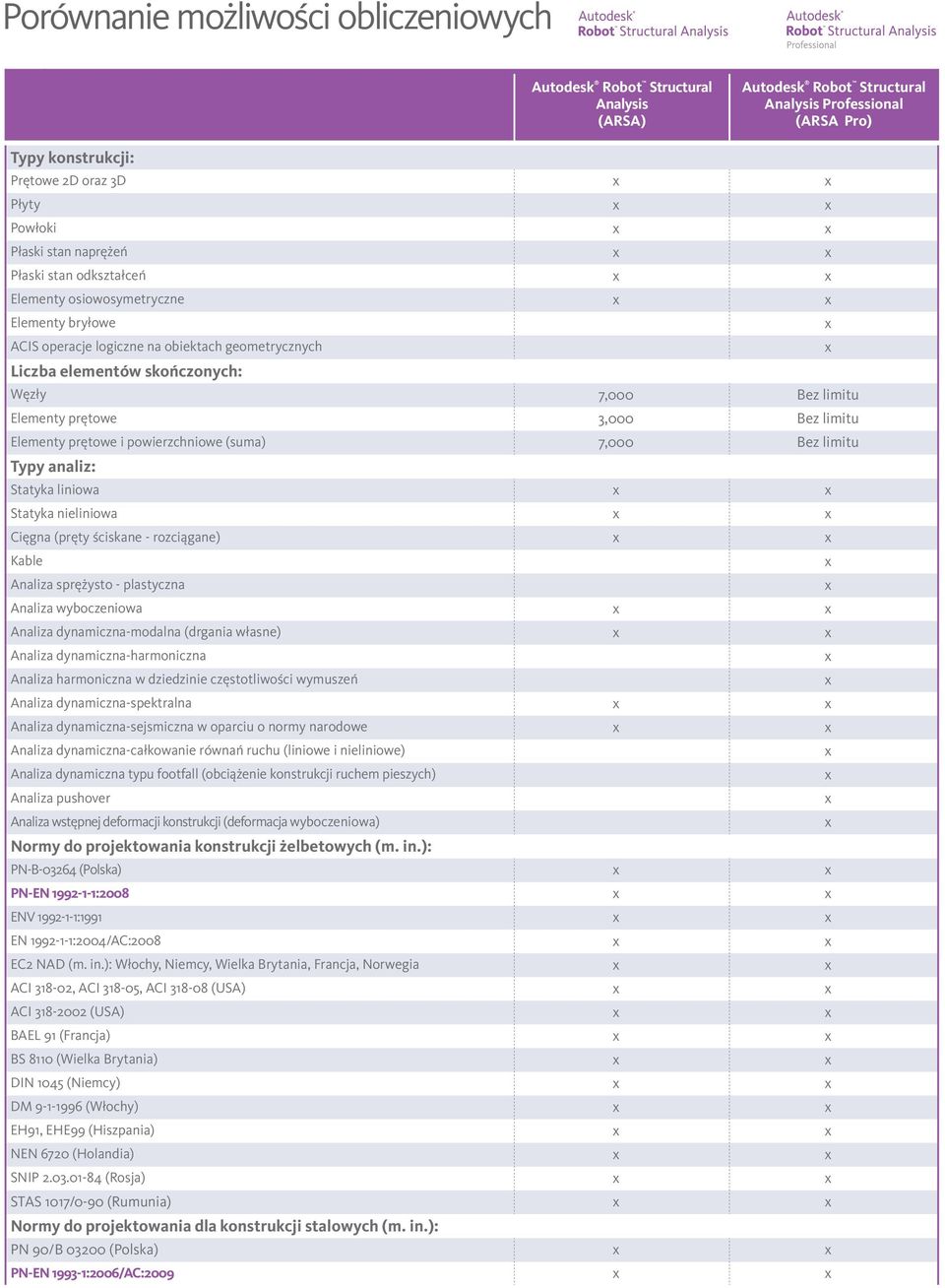

6 Porównanie możliwości obliczeniowych Autodesk Robot Structural Analysis (ARSA) Autodesk Robot Structural Analysis Professional (ARSA Pro) Typy konstrukcji: Prętowe 2D oraz 3D Płyty Powłoki Płaski stan naprężeń Płaski stan odkształceń Elementy osiowosymetryczne Elementy bryłowe ACIS operacje logiczne na obiektach geometrycznych Liczba elementów skończonych: Węzły 7,000 Bez limitu Elementy prętowe 3,000 Bez limitu Elementy prętowe i powierzchniowe (suma) 7,000 Bez limitu Typy analiz: Statyka liniowa Statyka nieliniowa Cięgna (pręty ściskane - rozciągane) Kable Analiza sprężysto - plastyczna Analiza wyboczeniowa Analiza dynamiczna-modalna (drgania własne) Analiza dynamiczna-harmoniczna Analiza harmoniczna w dziedzinie częstotliwości wymuszeń Analiza dynamiczna-spektralna Analiza dynamiczna-sejsmiczna w oparciu o normy narodowe Analiza dynamiczna-całkowanie równań ruchu (liniowe i nieliniowe) Analiza dynamiczna typu footfall (obciążenie konstrukcji ruchem pieszych) Analiza pushover Analiza wstępnej deformacji konstrukcji (deformacja wyboczeniowa) Normy do projektowania konstrukcji żelbetowych (m. in.): PN-B (Polska) PN-EN :2008 ENV :1991 EN :2004/AC:2008 EC2 NAD (m. in.): Włochy, Niemcy, Wielka Brytania, Francja, Norwegia ACI , ACI , ACI (USA) ACI (USA) BAEL 91 (Francja) BS 8110 (Wielka Brytania) DIN 1045 (Niemcy) DM (Włochy) EH91, EHE99 (Hiszpania) NEN 6720 (Holandia) SNIP (Rosja) STAS 1017/0-90 (Rumunia) Normy do projektowania dla konstrukcji stalowych (m. in.): PN 90/B (Polska) PN-EN :2006/AC:2009

7 Porównanie możliwości obliczeniowych c.d. Autodesk Robot Structural Analysis (ARSA) Autodesk Robot Structural Analysis Professional (ARSA Pro) EN :2005/AC:2009 EC Odporność ogniowa EC3 Profile cienkościenne EC3 NAD (m. in.): Dania, Wielka Brytania, Holandia, Norwegia, Hiszpania Profile wielogałęziowe: PNB, EC3, SEA ADD 80, CM66 (Francja) ANSI/AISC , ASD, LRFD 2000 (USA) BS 5950 (Wielka Brytania) ASD, LRFD 2000 (USA) BS 5950 (Wielka Brytania) CNR-UNI (Włochy) DIN (Niemcy) NBE EA-95, SE-A Acero (Hiszpania) NEN 6770 (Holandia) SABS (RPA) STAS (Rumunia) BSK 99 (Szwecja) NS 3472 (Norwegia) SNIP II (Rosja) Normy do projektowania konstrukcji drewnianych (m. in.): PN B (Polska) PN-EN :2005/A1:2008 EN :2004/A1:2008 CB71, NF-EN :2005 (Francja) Wymiarowanie fundamentów (m. in.): PN-EN :2008 PN-81/B ENV :1994 EN :2008 Automatyczne generatory obciążeń klimatycznych (m. in.): PN 80/B-02010/Az1: PN -B-02011:1977/Az1:2009 PN-EN /4:2005/2008 Typy połączeń stalowych PN-EN :2006/AC:2009: Połączenia śrubowe na blachę czołową Połączenia spawane na blachę czołową Połączenia na kątowniki Połączenia spawane w kratownicach Połączenia na blachę węzłową Stopa słupa - przegubowa Stopa słupa - utwierdzona Słup utwierdzony zabetonowany Połączenie doczołowe: belka - belka Połączenie doczołowe: belka - słup Połączenie doczołowe: słup - belka dwustronna Interface COM

8 Autodesk Robot Structural Analysis jest naszym podstawowym narzędziem do analizy złożonych konstrukcji inżynierskich. To niezastąpiony program szczególnie w erze nieliniowych geometrycznie i fizycznie analiz, wymaganych w procedurach norm europejskich, jak również w analizie dźwigarów powierzchniowych i prętów cienkościennych. Cenne jest współdziałanie Autodesk Robot Structural Analysis z programami BIM serii Revit, które powszechnie służą jako preprocesory dla programu Robot. Firma Robobat Polska jako Autoryzowane Centrum Szkoleniowe Autodesk, poprzez najwyższej klasy szkoleniowców, zdecydowanie wpłynęła na podniesienie efektywności prowadzenia skomplikowanych analiz przez naszych projektantów. Dzięki temu zyskaliśmy trudno osiągalną wcześniej klasę inżynierów, Pracowni Konstrukcyjnej, wreszcie Biura, co zaowocowało przewagą konkurencyjną na rynku europejskim. dr inż. bud., inż. arch. Leszek Chodor Politechnika Świętokrzyska, Biuro Projektów Budownictwa Chodor-Projekt Robot Structural Analysis to zaawansowane oraz wszechstronne narzędzie obliczeniowe, które w naszej codziennej pracy projektowej daje możliwość analizy coraz bardziej złożonych zagadnień inżynierskich. Arkadiusz Chmielewski BSPiR "Energoprojekt-Katowice" S.A. Robobat Polska Sp. z o.o. ul. Radzikowskiego 47A, Kraków tel.: Dowiedz się więcej albo dokonaj zakupu Skontaktuj się ze specjalistami inżynierami serwisu Robobat Polska posiadającymi obszerną wiedzę na temat produktów Autodesk. Aby kupić oprogramowanie Autodesk Robot Structural Analysis Professional skontaktuj się z Autoryzowanym Sprzedawcą Autodesk (Autodesk Authorized Reseller) - Robobat Polska Sp. z o.o. Więcej informacji na temat rozwiązań firmy Autodesk dla inżynierii budowlanej znajduje się na stronie: Szkolenia oraz wsparcie techniczne firmy Robobat Polska Sp. z o.o. Skorzystaj z autoryzowanych szkoleń Autodesk organizowanych przez Robobat Polska. Prowadzone są one w formie warsztatów, podczas których każdy uczestnik ma do dyspozycji indywidualne stanowisko komputerowe oraz komplet materiałów szkoleniowych. Nasi szkoleniowcy, inżynierowie praktycy z wieloletnim doświadczeniem, wskazują rozwiązania najczęściej spotykanych problemów projektowych. Świadectwem ukończenia szkolenia są honorowane na całym świecie certyfikaty, sygnowane przez firmę Autodesk. Szczegóły znajdują się na: Program Subskrypcji Autodesk Autodesk Subscription Program pozwala na czerpanie korzyści, płynących ze zwiększonej wydajności pracy, precyzyjnego planowania wydatków i uproszczonego zarządzania licencją. Subskrypcja zapewnia dostęp do najnowszych wersji oprogramowania Autodesk oraz rozszerzeń dotychczasowych produktów, jeśli takowe ukażą się na rynku w okresie jej obowiązywania, a także specjalne prawa licencyjne, dostępne wyłącznie dla subskrybentów. Więcej informacji na temat Programu Subskrypcji Autodesk, znaleźć można na stronie: lub w Dziale Handlowym Robobat Polska tel.: 012/ Autodesk, AutoCAD, Revit oraz Robot stanowią zarejestrowane znaki handlowe firmy Autodesk, Inc. w Stanach Zjednoczonych i (lub) intnych państwach. Pozostałe nazwy marek, nazwy produktów lub znaki handlowe stanowią własność ich odpowiednich właścicieli. Firma Autodesk zastrzega sobie prawo do modyfikowania oferty produktów oraz specyfikacji, w dowolnej chwili, bez powiadomienia i nie odpowiada za błędy typograficzne lub graficzne, mogące pojawić się w niniejszym dokumencie Autodesk, Inc. All rights reserved. 547A MZ Robobat Polska Sp. z o.o.
