1 Strona 1 z 19

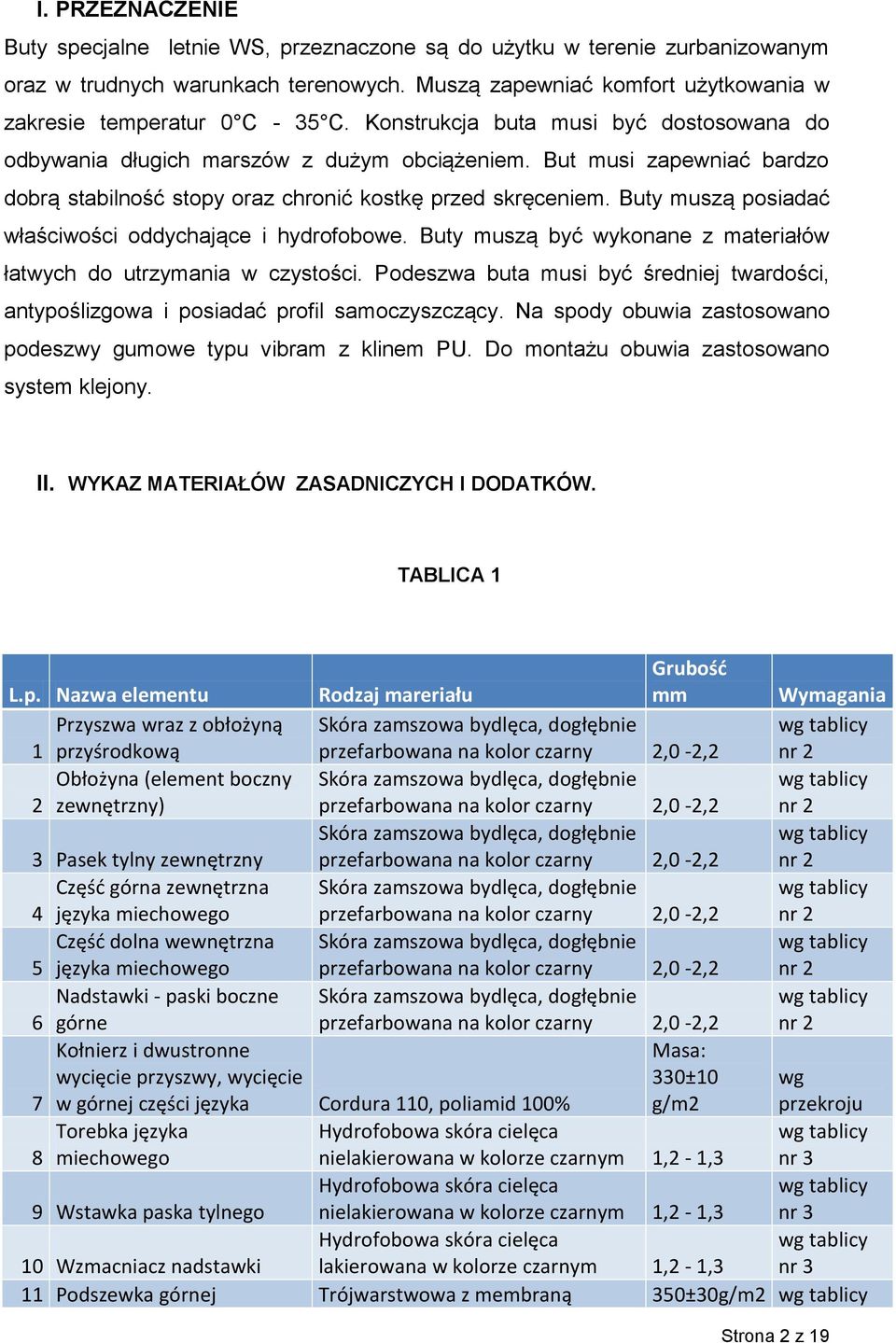

2 I. PRZEZNACZENIE Buty specjalne letnie WS, przeznaczone są do użytku w terenie zurbanizowanym oraz w trudnych warunkach terenowych. Muszą zapewniać komfort użytkowania w zakresie temperatur 0 C - 35 C. Konstrukcja buta musi być dostosowana do odbywania długich marszów z dużym obciążeniem. But musi zapewniać bardzo dobrą stabilność stopy oraz chronić kostkę przed skręceniem. Buty muszą posiadać właściwości oddychające i hydrofobowe. Buty muszą być wykonane z materiałów łatwych do utrzymania w czystości. Podeszwa buta musi być średniej twardości, antypoślizgowa i posiadać profil samoczyszczący. Na spody obuwia zastosowano podeszwy gumowe typu vibram z klinem PU. Do montażu obuwia zastosowano system klejony. II. WYKAZ MATERIAŁÓW ZASADNICZYCH I DODATKÓW. TABLICA 1 L.p. Nazwa elementu Rodzaj mareriału Grubość mm Wymagania Przyszwa wraz z obłożyną 1 przyśrodkową Skóra zamszowa bydlęca, dogłębnie przefarbowana na kolor czarny 2,0-2,2 nr 2 Obłożyna (element boczny 2 zewnętrzny) Skóra zamszowa bydlęca, dogłębnie przefarbowana na kolor czarny 2,0-2,2 nr 2 3 Pasek tylny zewnętrzny Skóra zamszowa bydlęca, dogłębnie przefarbowana na kolor czarny 2,0-2,2 nr 2 Część górna zewnętrzna 4 języka miechowego Skóra zamszowa bydlęca, dogłębnie przefarbowana na kolor czarny 2,0-2,2 nr 2 Część dolna wewnętrzna 5 języka miechowego Skóra zamszowa bydlęca, dogłębnie przefarbowana na kolor czarny 2,0-2,2 nr 2 Nadstawki - paski boczne 6 górne Skóra zamszowa bydlęca, dogłębnie przefarbowana na kolor czarny 2,0-2,2 nr 2 Kołnierz i dwustronne wycięcie przyszwy, wycięcie 7 w górnej części języka Cordura 110, poliamid 100% Masa: 330±10 g/m2 wg przekroju Torebka języka 8 miechowego Hydrofobowa skóra cielęca nielakierowana w kolorze czarnym 1,2-1,3 nr 3 9 Wstawka paska tylnego Hydrofobowa skóra cielęca nielakierowana w kolorze czarnym 1,2-1,3 nr 3 10 Wzmacniacz nadstawki Hydrofobowa skóra cielęca lakierowana w kolorze czarnym 1,2-1,3 nr 3 11 Podszewka górnej Trójwarstwowa z membraną 350±30g/m2 Strona 2 z 19

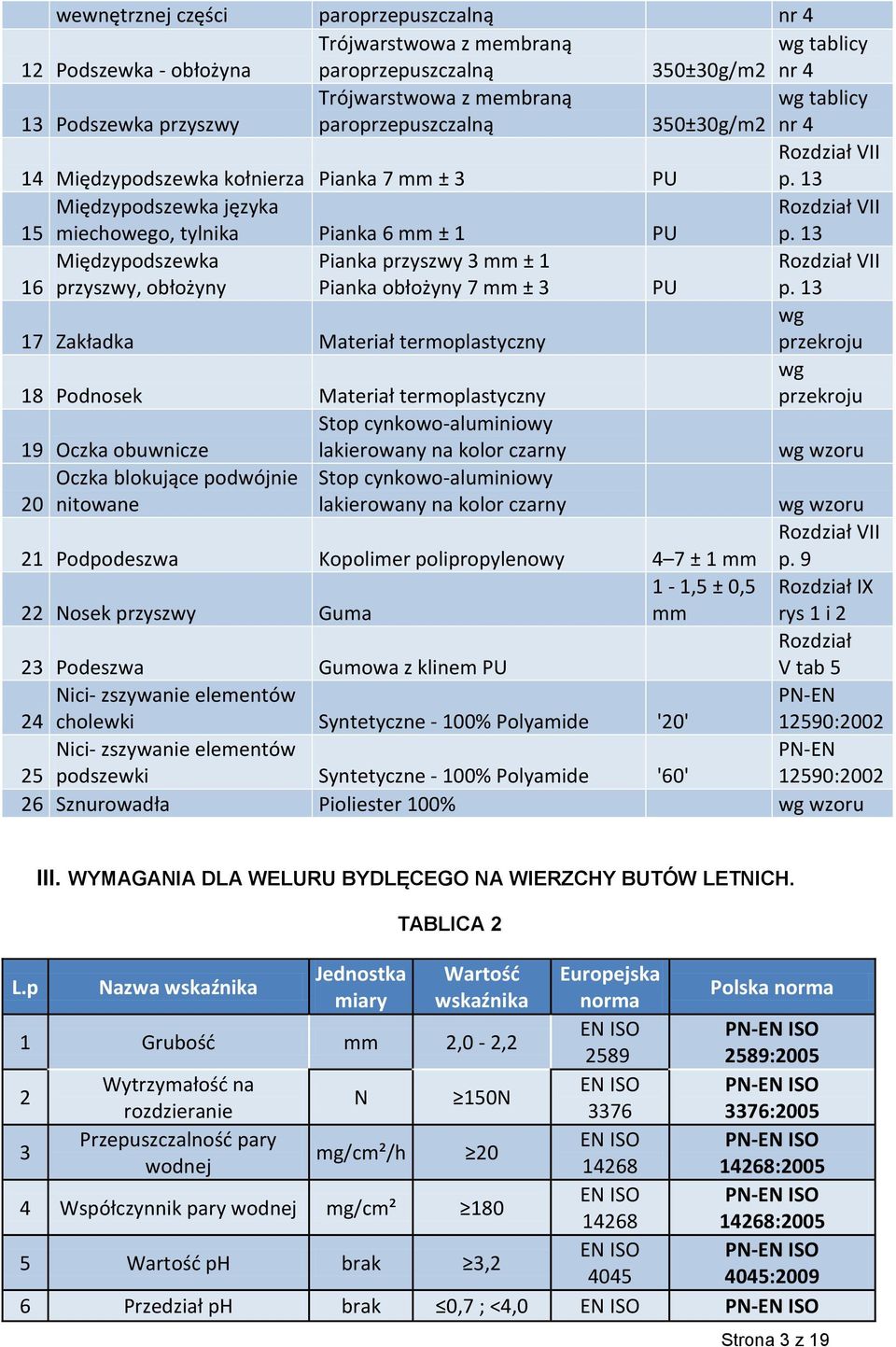

3 wewnętrznej części paroprzepuszczalną nr 4 12 Podszewka - obłożyna Trójwarstwowa z membraną paroprzepuszczalną 350±30g/m2 nr 4 13 Podszewka przyszwy Trójwarstwowa z membraną paroprzepuszczalną 350±30g/m2 nr 4 Rozdział VII 14 Międzypodszewka kołnierza Pianka 7 mm ± 3 PU p. 13 Międzypodszewka języka Rozdział VII 15 miechowego, tylnika Pianka 6 mm ± 1 PU p. 13 Międzypodszewka 16 przyszwy, obłożyny Pianka przyszwy 3 mm ± 1 Pianka obłożyny 7 mm ± 3 PU Rozdział VII p Zakładka Materiał termoplastyczny wg przekroju 18 Podnosek Materiał termoplastyczny wg przekroju 19 Oczka obuwnicze Stop cynkowo-aluminiowy lakierowany na kolor czarny wg wzoru Oczka blokujące podwójnie 20 nitowane Stop cynkowo-aluminiowy lakierowany na kolor czarny wg wzoru 21 Podpodeszwa Kopolimer polipropylenowy 4 7 ± 1 mm Rozdział VII p Nosek przyszwy Guma 1-1,5 ± 0,5 mm Rozdział IX rys 1 i 2 23 Podeszwa Gumowa z klinem PU Rozdział V tab 5 Nici- zszywanie elementów 24 cholewki Syntetyczne - 100% Polyamide '20' PN-EN 12590:2002 Nici- zszywanie elementów 25 podszewki Syntetyczne - 100% Polyamide '60' PN-EN 12590: Sznurowadła Pioliester 100% wg wzoru III. WYMAGANIA DLA WELURU BYDLĘCEGO NA WIERZCHY BUTÓW LETNICH. TABLICA 2 L.p Nazwa wskaźnika Jednostka Wartość Europejska miary wskaźnika norma Polska norma 1 Grubość mm 2,0-2,2 EN ISO PN-EN ISO : Wytrzymałość na EN ISO PN-EN ISO N 150N rozdzieranie : Przepuszczalność pary EN ISO PN-EN ISO mg/cm²/h 20 wodnej : Współczynnik pary wodnej mg/cm² 180 EN ISO PN-EN ISO : Wartość ph brak 3,2 EN ISO PN-EN ISO : Przedział ph brak 0,7 ; <4,0 EN ISO PN-EN ISO Strona 3 z 19

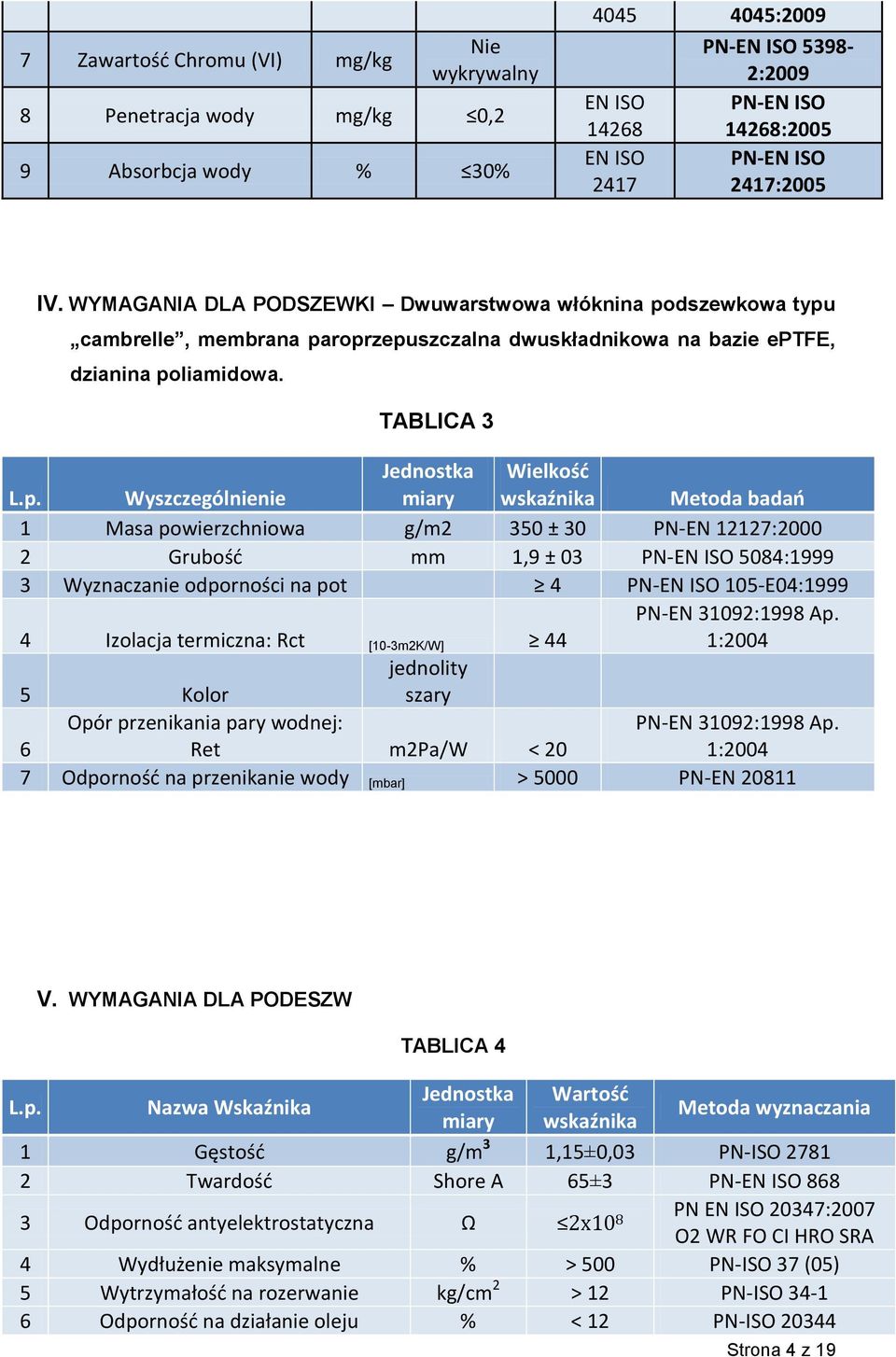

4 7 Zawartość Chromu (VI) mg/kg Nie wykrywalny 8 Penetracja wody mg/kg 0,2 9 Absorbcja wody % 30% :2009 PN-EN ISO :2009 EN ISO PN-EN ISO :2005 EN ISO PN-EN ISO :2005 IV. WYMAGANIA DLA PODSZEWKI Dwuwarstwowa włóknina podszewkowa typu cambrelle, membrana paroprzepuszczalna dwuskładnikowa na bazie eptfe, dzianina poliamidowa. TABLICA 3 L.p. Wyszczególnienie Jednostka miary Wielkość wskaźnika Metoda badań 1 Masa powierzchniowa g/m2 350 ± 30 PN-EN 12127: Grubość mm 1,9 ± 03 PN-EN ISO 5084: Wyznaczanie odporności na pot 4 PN-EN ISO 105-E04:1999 PN-EN 31092:1998 Ap. 4 Izolacja termiczna: Rct [10-3m2K/W] 44 1:2004 jednolity 5 Kolor szary 6 Opór przenikania pary wodnej: Ret m2pa/w < 20 PN-EN 31092:1998 Ap. 1: Odporność na przenikanie wody [mbar] > 5000 PN-EN V. WYMAGANIA DLA PODESZW TABLICA 4 L.p. Nazwa Wskaźnika Jednostka Wartość miary wskaźnika Metoda wyznaczania 1 Gęstość g/m 3 1,15±0,03 PN-ISO Twardość Shore A 65±3 PN-EN ISO 868 PN EN ISO 20347: Odporność antyelektrostatyczna Ω 2x10 8 O2 WR FO CI HRO SRA 4 Wydłużenie maksymalne % > 500 PN-ISO 37 (05) 5 Wytrzymałość na rozerwanie kg/cm 2 > 12 PN-ISO Odporność na działanie oleju % < 12 PN-ISO Strona 4 z 19

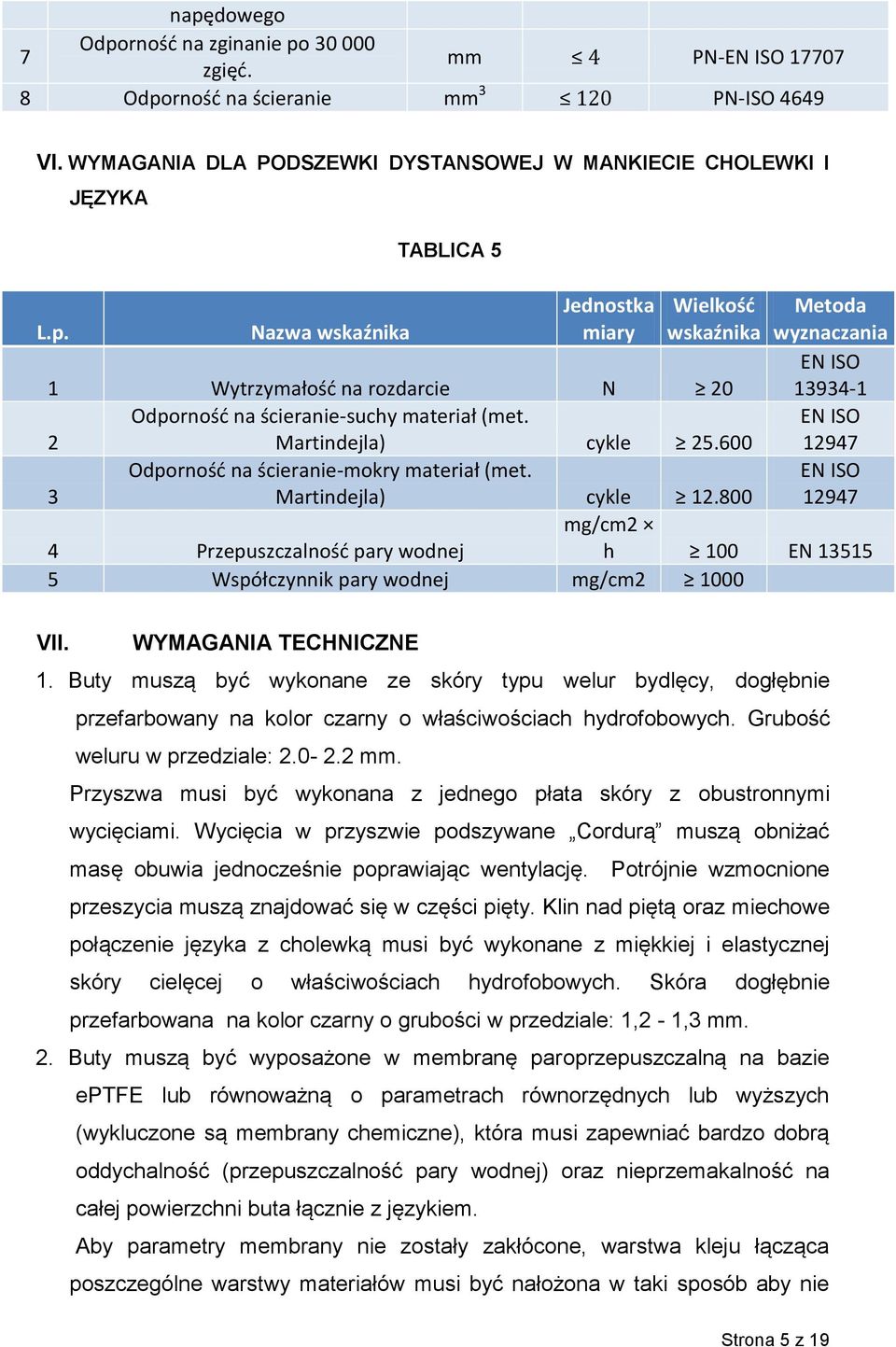

5 napędowego 7 Odporność na zginanie po zgięć. mm 4 PN-EN ISO Odporność na ścieranie mm PN-ISO 4649 VI. WYMAGANIA DLA PODSZEWKI DYSTANSOWEJ W MANKIECIE CHOLEWKI I L.p. JĘZYKA Nazwa wskaźnika TABLICA 5 Jednostka miary Wielkość wskaźnika 1 Wytrzymałość na rozdarcie N 20 Odporność na ścieranie-suchy materiał (met. 2 Martindejla) cykle Odporność na ścieranie-mokry materiał (met. 3 Martindejla) cykle Przepuszczalność pary wodnej 5 Współczynnik pary wodnej mg/cm Metoda wyznaczania EN ISO EN ISO EN ISO mg/cm2 h 100 EN VII. WYMAGANIA TECHNICZNE 1. Buty muszą być wykonane ze skóry typu welur bydlęcy, dogłębnie przefarbowany na kolor czarny o właściwościach hydrofobowych. Grubość weluru w przedziale: mm. Przyszwa musi być wykonana z jednego płata skóry z obustronnymi wycięciami. Wycięcia w przyszwie podszywane Cordurą muszą obniżać masę obuwia jednocześnie poprawiając wentylację. Potrójnie wzmocnione przeszycia muszą znajdować się w części pięty. Klin nad piętą oraz miechowe połączenie języka z cholewką musi być wykonane z miękkiej i elastycznej skóry cielęcej o właściwościach hydrofobowych. Skóra dogłębnie przefarbowana na kolor czarny o grubości w przedziale: 1,2-1,3 mm. 2. Buty muszą być wyposażone w membranę paroprzepuszczalną na bazie eptfe lub równoważną o parametrach równorzędnych lub wyższych (wykluczone są membrany chemiczne), która musi zapewniać bardzo dobrą oddychalność (przepuszczalność pary wodnej) oraz nieprzemakalność na całej powierzchni buta łącznie z językiem. Aby parametry membrany nie zostały zakłócone, warstwa kleju łącząca poszczególne warstwy materiałów musi być nałożona w taki sposób aby nie Strona 5 z 19

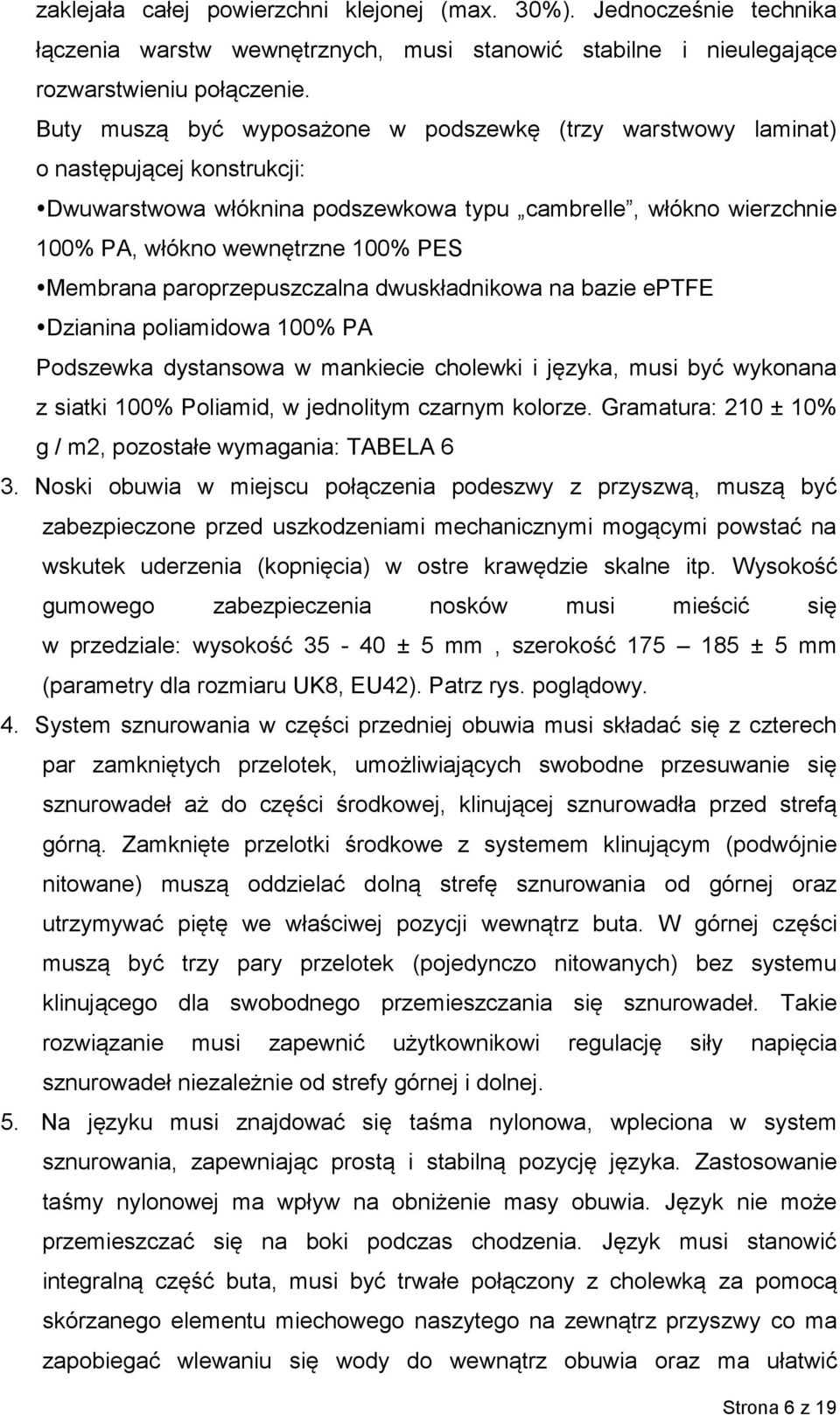

6 zaklejała całej powierzchni klejonej (max. 30%). Jednocześnie technika łączenia warstw wewnętrznych, musi stanowić stabilne i nieulegające rozwarstwieniu połączenie. Buty muszą być wyposażone w podszewkę (trzy warstwowy laminat) o następującej konstrukcji: Dwuwarstwowa włóknina podszewkowa typu cambrelle, włókno wierzchnie 100% PA, włókno wewnętrzne 100% PES Membrana paroprzepuszczalna dwuskładnikowa na bazie eptfe Dzianina poliamidowa 100% PA Podszewka dystansowa w mankiecie cholewki i języka, musi być wykonana z siatki 100% Poliamid, w jednolitym czarnym kolorze. Gramatura: 210 ± 10% g / m2, pozostałe wymagania: TABELA 6 3. Noski obuwia w miejscu połączenia podeszwy z przyszwą, muszą być zabezpieczone przed uszkodzeniami mechanicznymi mogącymi powstać na wskutek uderzenia (kopnięcia) w ostre krawędzie skalne itp. Wysokość gumowego zabezpieczenia nosków musi mieścić się w przedziale: wysokość ± 5 mm, szerokość ± 5 mm (parametry dla rozmiaru UK8, EU42). Patrz rys. poglądowy. 4. System sznurowania w części przedniej obuwia musi składać się z czterech par zamkniętych przelotek, umożliwiających swobodne przesuwanie się sznurowadeł aż do części środkowej, klinującej sznurowadła przed strefą górną. Zamknięte przelotki środkowe z systemem klinującym (podwójnie nitowane) muszą oddzielać dolną strefę sznurowania od górnej oraz utrzymywać piętę we właściwej pozycji wewnątrz buta. W górnej części muszą być trzy pary przelotek (pojedynczo nitowanych) bez systemu klinującego dla swobodnego przemieszczania się sznurowadeł. Takie rozwiązanie musi zapewnić użytkownikowi regulację siły napięcia sznurowadeł niezależnie od strefy górnej i dolnej. 5. Na języku musi znajdować się taśma nylonowa, wpleciona w system sznurowania, zapewniając prostą i stabilną pozycję języka. Zastosowanie taśmy nylonowej ma wpływ na obniżenie masy obuwia. Język nie może przemieszczać się na boki podczas chodzenia. Język musi stanowić integralną część buta, musi być trwałe połączony z cholewką za pomocą skórzanego elementu miechowego naszytego na zewnątrz przyszwy co ma zapobiegać wlewaniu się wody do wewnątrz obuwia oraz ma ułatwić Strona 6 z 19

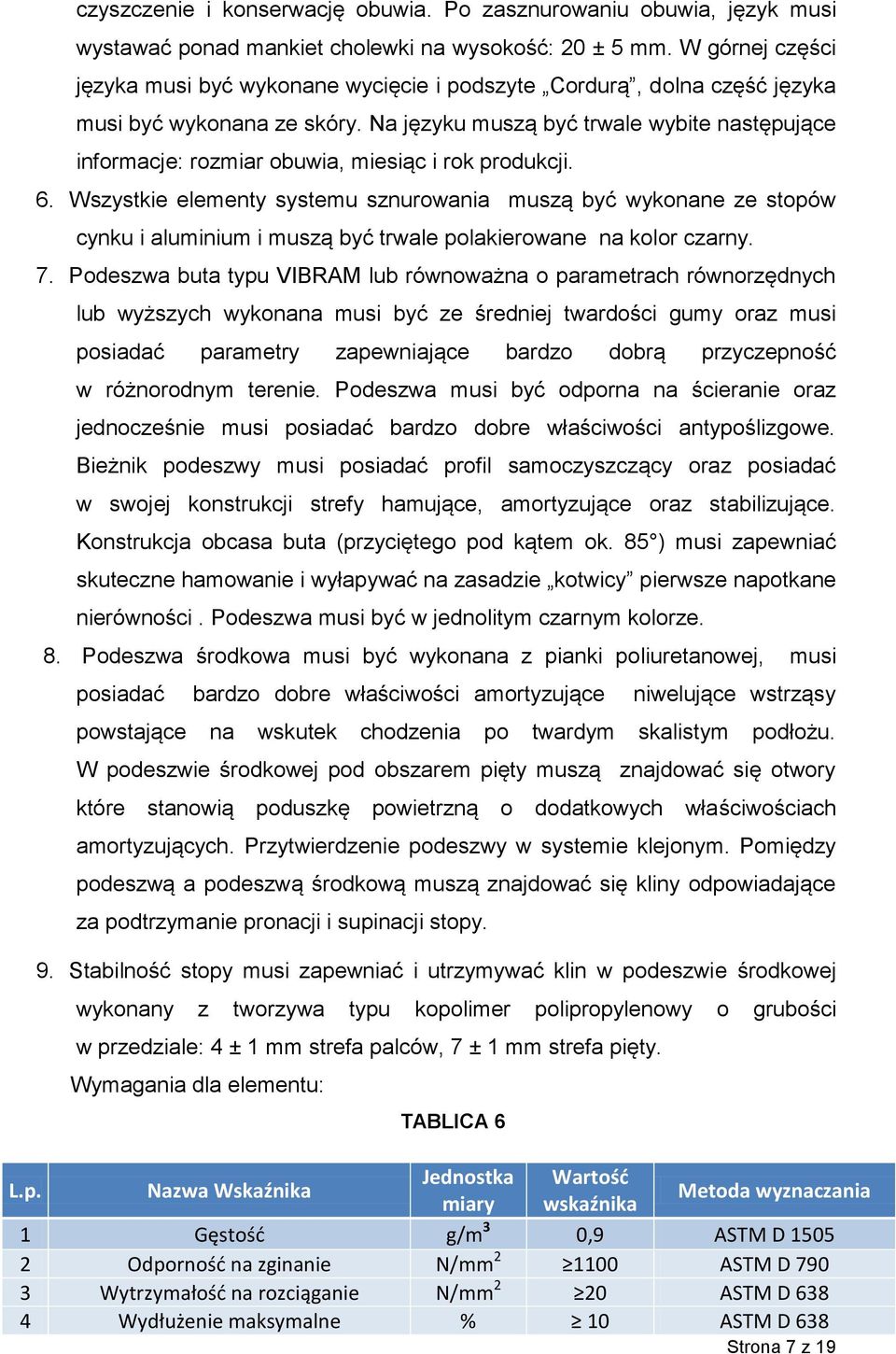

7 czyszczenie i konserwację obuwia. Po zasznurowaniu obuwia, język musi wystawać ponad mankiet cholewki na wysokość: 20 ± 5 mm. W górnej części języka musi być wykonane wycięcie i podszyte Cordurą, dolna część języka musi być wykonana ze skóry. Na języku muszą być trwale wybite następujące informacje: rozmiar obuwia, miesiąc i rok produkcji. 6. Wszystkie elementy systemu sznurowania muszą być wykonane ze stopów cynku i aluminium i muszą być trwale polakierowane na kolor czarny. 7. Podeszwa buta typu VIBRAM lub równoważna o parametrach równorzędnych lub wyższych wykonana musi być ze średniej twardości gumy oraz musi posiadać parametry zapewniające bardzo dobrą przyczepność w różnorodnym terenie. Podeszwa musi być odporna na ścieranie oraz jednocześnie musi posiadać bardzo dobre właściwości antypoślizgowe. Bieżnik podeszwy musi posiadać profil samoczyszczący oraz posiadać w swojej konstrukcji strefy hamujące, amortyzujące oraz stabilizujące. Konstrukcja obcasa buta (przyciętego pod kątem ok. 85 ) musi zapewniać skuteczne hamowanie i wyłapywać na zasadzie kotwicy pierwsze napotkane nierówności. Podeszwa musi być w jednolitym czarnym kolorze. 8. Podeszwa środkowa musi być wykonana z pianki poliuretanowej, musi posiadać bardzo dobre właściwości amortyzujące niwelujące wstrząsy powstające na wskutek chodzenia po twardym skalistym podłożu. W podeszwie środkowej pod obszarem pięty muszą znajdować się otwory które stanowią poduszkę powietrzną o dodatkowych właściwościach amortyzujących. Przytwierdzenie podeszwy w systemie klejonym. Pomiędzy podeszwą a podeszwą środkową muszą znajdować się kliny odpowiadające za podtrzymanie pronacji i supinacji stopy. 9. Stabilność stopy musi zapewniać i utrzymywać klin w podeszwie środkowej wykonany z tworzywa typu kopolimer polipropylenowy o grubości w przedziale: 4 ± 1 mm strefa palców, 7 ± 1 mm strefa pięty. Wymagania dla elementu: TABLICA 6 L.p. Nazwa Wskaźnika Jednostka Wartość miary wskaźnika Metoda wyznaczania 1 Gęstość g/m 3 0,9 ASTM D Odporność na zginanie N/mm ASTM D Wytrzymałość na rozciąganie N/mm 2 20 ASTM D Wydłużenie maksymalne % 10 ASTM D 638 Strona 7 z 19

8 Odporność przy 23 C zmiennej J/m ASTM D 256 temperaturze -20 C 50 6 Twardość wg skali Rockwella R Scala ca. 81 ASTM D 785 Wierzchni materiał: 100% włókno tekstylne Poliestrowe 10. W tylnej części buta, nad piętą musi znajdować się wcięcie z wszytym klinem z miękkiej skóry cielęcej, umożliwiającym łatwe zginanie cholewki do tyłu, poprawiając komfort chodzenia. 11. W strefie palców oraz w strefie pięty muszą znajdować się termoplastyczne elementy, trwale podtrzymujące formę buta. Elementy te nie mogą ulegać odkształceniu pod wpływem wysokiej temperatury. 12. Buty muszą posiadać wkładki wewnętrzne, czterowarstwowe z możliwością prania w temp. do 40 C, odpowiadające za komfort stopy. Pierwsza warstwa (poliester g/m 2 ) lub równoważna o parametrach równorzędnych lub wyższych musi zawsze pozostawać sucha transportując wilgoć do drugiej warstwy która kumuluje nadmiar wilgoci. Warstwa druga wkładek wewnętrznych, musi być wykonana z pianki PUR o otwartej budowie komórek. Grubość pianki musi wynosić: 1±0,1 mm. Zadaniem pianki jest magazynowanie i transport nadmiernej ilości potu. Trzecia warstwa wkładki (materiał typu Viskolatex EVA) lub równoważy o parametrach równorzędnych lub wyższych musi odpowiadać za amortyzację wstrząsów powstających na wskutek chodzenia po nierównym terenie oraz dopasowanie się do anatomicznego kształtu stopy. Czwarta tekstylna warstwa (poliester fleece 500g) lub równoważy o parametrach równorzędnych lub wyższych musi przenikać przez strukturę warstwy amortyzującej aby całość wytworzonego potu przetransportować do kanałów wentylacyjnych w cholewce. Dodatkowo od spodu, wkładki muszą posiadać trwałe perforacje (wytłoczone kanały), kompatybilne z kanałami wentylacyjnymi w cholewce i języku. Wymagania wytrzymałościowe wierzchniej warstwy wkładek (na styku wkładka i stopa): Odporność na ścieranie (Metoda Martindejla) DIN EN ISO 12947: suchy materiał > cykli. Pierwsza warstwa (poliester g/m 2 ), jest warstwą wierzchnią, stykającą się ze stopą. Czwarta, tekstylna warstwa (poliester fleece 500 g), jest warstwą spodnią. Strona 8 z 19

9 13. Pianka pomiędzy skórą zewnętrzną a podszewką musi posiadać otwarte komórki, przez które transportuje wilgoć do kołnierza cholewki. Grubość pianki w języku musi wynosić min. 6 ± 1 mm, na bokach cholewki min. 3 ± 1 mm i w okolicach kostki min. 7 ± 3 mm. Wymagania wytrzymałościowe dla pianki: EN ISO 845 Gęstość: 100 kg/ cbm EN ISO 3386 Odporność na ściskanie: 10 kpa Wytrzymałość na rozciąganie ISO 1798: 60 kpa 14. Do produkcji butów należy zastosować kleje, których składniki zwiększają odporność termiczną spoiny klejonej na rozpuszczalniki oraz na chemikalia, a tym samym pozwalają zachować właściwości wentylacyjne. 15. Buty muszą być zszywane nićmi wodoodpornymi 100%PA (poliamid) Kolor czarny Grubość nici: Podszewka: 60/3 Nm Materiał zewnętrzny: 20/3 Nm DIN EN ISO 2062 wytrzymałość na rozciąganie : 80 N DIN EN ISO 2062 wydłużenie przy zerwaniu : 20 % 16. Buty muszą być wykonane w kolorze czarnym (dotyczy wszystkich elementów zewnętrznych, sznurowadeł oraz podeszwy). Nie dopuszczalne są wstawki w innych kolorach. 17. Sznurowadła muszą być odporne na przemakanie i wykonane z materiału hydrofobowego typu poliester. Wymagania dla sznurowadeł: L.p. Nazwa Wskaźnika Jednostka Wartość miary wskaźnika Metoda wyznaczania 1 Odporność na ścieranie Cykle PN-EN ISO tarcia : Odporność na rozerwanie N > 1100 DIN EN ISO Wydłużenie maksymalne % 48 DINEN ISO Strona 9 z 19

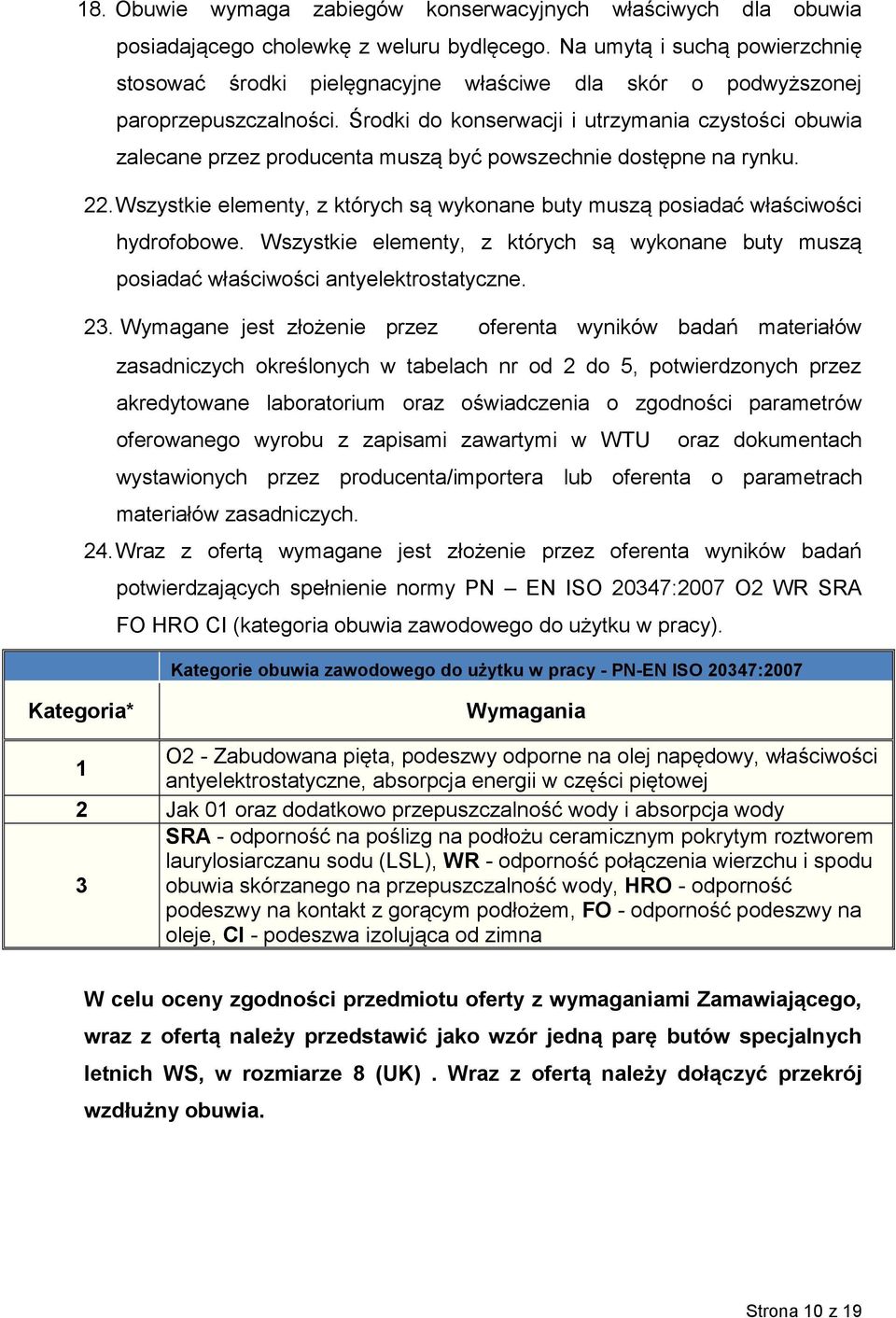

10 18. Obuwie wymaga zabiegów konserwacyjnych właściwych dla obuwia posiadającego cholewkę z weluru bydlęcego. Na umytą i suchą powierzchnię stosować środki pielęgnacyjne właściwe dla skór o podwyższonej paroprzepuszczalności. Środki do konserwacji i utrzymania czystości obuwia zalecane przez producenta muszą być powszechnie dostępne na rynku. 22. Wszystkie elementy, z których są wykonane buty muszą posiadać właściwości hydrofobowe. Wszystkie elementy, z których są wykonane buty muszą posiadać właściwości antyelektrostatyczne. 23. Wymagane jest złożenie przez oferenta wyników badań materiałów zasadniczych określonych w tabelach nr od 2 do 5, potwierdzonych przez akredytowane laboratorium oraz oświadczenia o zgodności parametrów oferowanego wyrobu z zapisami zawartymi w WTU oraz dokumentach wystawionych przez producenta/importera lub oferenta o parametrach materiałów zasadniczych. 24. Wraz z ofertą wymagane jest złożenie przez oferenta wyników badań potwierdzających spełnienie normy PN EN ISO 20347:2007 O2 WR SRA FO HRO CI (kategoria obuwia zawodowego do użytku w pracy). Kategorie obuwia zawodowego do użytku w pracy - PN-EN ISO 20347:2007 Kategoria* Wymagania O2 - Zabudowana pięta, podeszwy odporne na olej napędowy, właściwości 1 antyelektrostatyczne, absorpcja energii w części piętowej 2 Jak 01 oraz dodatkowo przepuszczalność wody i absorpcja wody SRA - odporność na poślizg na podłożu ceramicznym pokrytym roztworem laurylosiarczanu sodu (LSL), WR - odporność połączenia wierzchu i spodu 3 obuwia skórzanego na przepuszczalność wody, HRO - odporność podeszwy na kontakt z gorącym podłożem, FO - odporność podeszwy na oleje, CI - podeszwa izolująca od zimna W celu oceny zgodności przedmiotu oferty z wymaganiami Zamawiającego, wraz z ofertą należy przedstawić jako wzór jedną parę butów specjalnych letnich WS, w rozmiarze 8 (UK). Wraz z ofertą należy dołączyć przekrój wzdłużny obuwia. Strona 10 z 19

11 VIII. WYMIARY: 1. Waga pary butów nie może przekraczać 1740 ± 30 g/para, dla rozmiaru 8 (UK). 2. Wysokość zewnętrzna buta od podłoża do górnej krawędzi cholewki (cholewka wraz z podeszwą) mierzona po zewnętrznej stronie buta w środkowej części cholewki wynosi 210 ± 10 mm, natomiast wewnętrzna wysokość 170 ± 10 mm dla obuwia w rozmiarze8 (UK). 3. Tabela wielkości obuwia Lp Numeracja Angielska Numeracja metryczna Numeracja Francuska Ilość 1 3 1/ /2 x x 3 4 1/ /2 x x 5 5 1/ x /2 x 7 6 1/ x x 9 7 1/ /2 x x / /2 x /2 x / x /2 x / x x / /2 x x / x /2 x / x /2 x / /2 x Strona 11 z 19

12 x Razem x par IX. SZKICE POGLĄDOWE: Rysunek 1 Przykładowy wygląd gotowego wyrobu, z uwzględnieniem wykonania opisywanych elementów konstrukcyjnych. Rysunek 2 Przykładowy wygląd gotowego wyrobu część tył i przód, z uwzględnieniem wykonania opisywanych elementów konstrukcyjnych. Strona 12 z 19

13 Rysunek 3 Wzór bieżnika podeszwy X. WYMAGANIA DOTYCZĄCE KONSERWACJI, PAKOWANIA I ZNAKOWANIA (CECHOWANIA): 1. Konserwacja: a) Obuwie wymaga zabiegów konserwacyjnych właściwych dla obuwia posiadającego cholewkę z weluru bydlęcego. Na umytą i suchą powierzchnię Strona 13 z 19

14 stosować środki pielęgnacyjne właściwe dla skór o podwyższonej paroprzepuszczalności. Środki do konserwacji i utrzymania czystości obuwia zalecane przez producenta muszą być powszechnie dostępne na rynku. 2. Pakowanie: a) Pakowanie obuwia zgodnie z normą PN-O-91009:1996 Obuwie pakowanie, przechowywanie i transport. b) Buty specjalne skoczka z membraną paroprzepuszczalną - letnie pakować po jednej parze do jednostkowych opakowań kartonowych. Na pudełku powinna być etykieta jednostkowa; c) Buty specjalne skoczka z membraną paroprzepuszczalną - letnie zapakowane w jednostkowe opakowania kartonowe muszą być pakowane po 6 par do zamkniętego i zaplombowanego kartonu zbiorczego, oznakowanego etykietą zbiorczą. 3. Cechowanie: Do obuwia są trwale przyszyte nadruki firmowe na wewnętrznej stronie cholewki, na której znajduje się rozmiar (UK), (US), (EU), (MM), pełny nr produktu (katalogowy), rok produkcji, miesiąc produkcji, producent. Każdy przedmiot musi ponadto posiadać: a) etykietę jednostkową zawierającą co najmniej następujące dane: nazwę, adres i znak firmowy producenta; nazwę wyrobu, katalogowy numer wzoru, i kolor wyrobu; wielkość wyrobu oznaczona według tabeli wielkości; jakość wyrobu podana słownie (wymagana pierwsza); b) etykietę na opakowanie zbiorcze, zawierającą co najmniej następujące dane: nazwę, adres i znak firmowy producenta; nazwę wyrobu i kolor wyrobu; wielkości wyrobów oznaczona według tabeli wielkości; jakość wyrobu podana słownie (wymagana pierwsza); ogólną liczbę par zawartych w opakowaniu; wielkość wyrobów z wyszczególnieniem liczby sztuk w poszczególnych rozmiarach; miesiąc i rok produkcji wyrobu. Strona 14 z 19

15 c) kod kreskowy zawierający wszystkie informacje zawarte w pkt 3 ppkt a oraz b. XI. ODBIÓR WOJSKOWY. 1. Wykonawca zobowiązany jest powiadomić 74 RPW o terminie rozpoczęcia produkcji przedmiotu umowy w ciągu 5 dni od podpisania umowy, a w przypadku powierzenia wykonania części umowy podwykonawcy dodatkowo poda nazwę podwykonawcy i przekaże umowę z podwykonawcą oraz inne dane niezbędne do rozpoczęcia działań przez 74 RPW. 2. Odbioru wojskowego dokonuje przedstawiciel 74 RPW w oparciu o WTU lub wymagania Zamawiającego oraz potwierdzony wzór przedmiotu. 3. Przedstawiona do odbioru partia pzm jest fabrycznie nowa i pochodzi z bieżącej produkcji. 4. Odbiór wojskowy dokonany będzie zgodnie z wymaganiami art. 7 ustawy z dnia 17 listopada 2006 r. o systemie oceny zgodności wyrobów przeznaczonych na potrzeby obronności i bezpieczeństwa państwa. 5. Na podstawie oceny ryzyka przedstawiciel 74 RPW ma prawo dokonać losowego pobrania próbek zastosowanych materiałów i wyrobów w celu dokonania oceny jakości poprzez badania w laboratorium akredytowanym lub laboratorium dostępnym Wykonawcy spełniającym wymogi normy PN-EN ISO/lEC Koszty dostarczenia pobranych prób do laboratorium oraz przeprowadzenia badań ponosi Wykonawca. 7. Po dokonaniu odbioru sporządzony zostanie Protokół odbioru wojskowego w 3 egz.: dla Zamawiającego, Wykonawcy i 74 RPW. 8. W przypadku, gdy przedstawiona do odbioru partia nie spełni wymagań Zamawiającego sporządzony zostanie Raport niezgodności, który po podpisaniu przez Wykonawcę przekazany zostanie Zamawiającemu. 9. Przedmioty umowy dostarczane w ramach reklamacji podlegają ponownemu odbiorowi wojskowemu. 10. W przypadku nie uznania reklamacji przez wykonawcę przekazać komisyjnie (przedstawiciel Zamawiającego oraz Wykonawcy) sporny wyrób do zbadania w laboratorium akredytowanym lub spełniającym wymagania normy PN-1N ISO/lEC Każda partia dostarczanego przedmiotu umowy musi zostać zgłoszona przez wykonawcę do odbioru wojskowego. Strona 15 z 19

16 12. Przedstawiciel 74 RPW ma prawo do weryfikowania każdego procesu technologicznego produkcji, procedury kontroli i badań w celu zapewnienia najwyższej jakości przedmiotu umowy. 13. Wykonawca jest zobowiązany zapewnić nieodpłatnie Przedstawicielowi 74 RPW niezbędne warunki dla zapewnienia realizacji prawidłowego odbioru jakościowego przedmiotu umowy: a) udostępni do oceny ciąg technologiczny produkcji realizowanej na rzecz wytworzenia przedmiotu umowy; b) udostępni dokumentację monitorowania i oceny procesu produkcji, jeżeli posiada wdrożony system jakości wg Norm ISO, ponadto jeżeli posiada wyniki badań laboratoryjnych zastosowanych materiałów lub wyrobów gotowych; c) udostępni w razie potrzeby przyrządy pomiarowe i urządzenia do badań oraz personel do ich obsługi i do przeprowadzenia czynności weryfikacyjnych; d) umożliwi nadzorowanie czynności pobrania i plombowania próby przeznaczonej do badań laboratoryjnych; e) umożliwi nadzorowanie przebiegu wykonywania badań laboratoryjnych pobranych prób w laboratorium Wykonawcy (producenta). XII. GWARANCJA NA WYRÓB Okres i warunki gwarancji udzielone przez Wykonawcę na wyrób określa umowa. OPRACOWAŁ: AKCEPTUJĘ: Szef Wydziału Materiałowego ppłk Tadeusz PAMPUCH... Szef Oddziału Logistyki J-4 płk Tomasz PIOTROWSKI... Strona 16 z 19

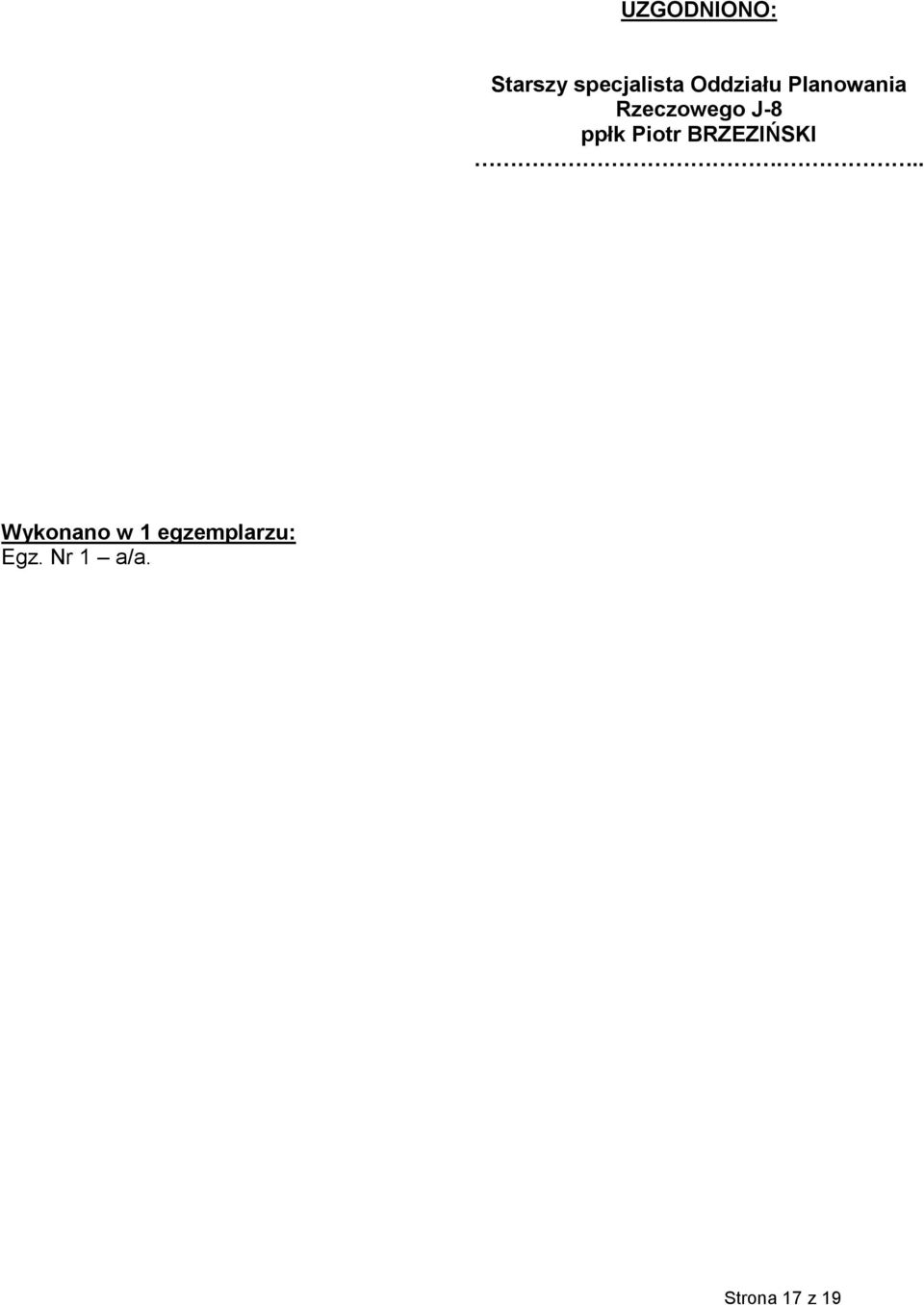

17 UZGODNIONO: Starszy specjalista Oddziału Planowania Rzeczowego J-8 ppłk Piotr BRZEZIŃSKI... Wykonano w 1 egzemplarzu: Egz. Nr 1 a/a. Strona 17 z 19

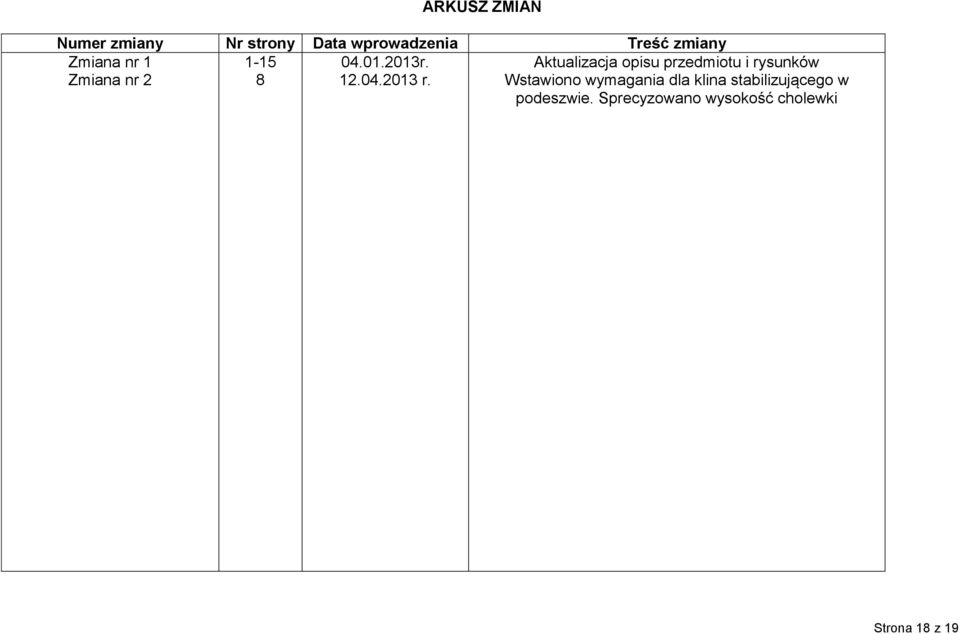

18 ARKUSZ ZMIAN Numer zmiany Nr strony Data wprowadzenia Treść zmiany Zmiana nr 1 Zmiana nr r r. Aktualizacja opisu przedmiotu i rysunków Wstawiono wymagania dla klina stabilizującego w podeszwie. Sprecyzowano wysokość cholewki Strona 18 z 19

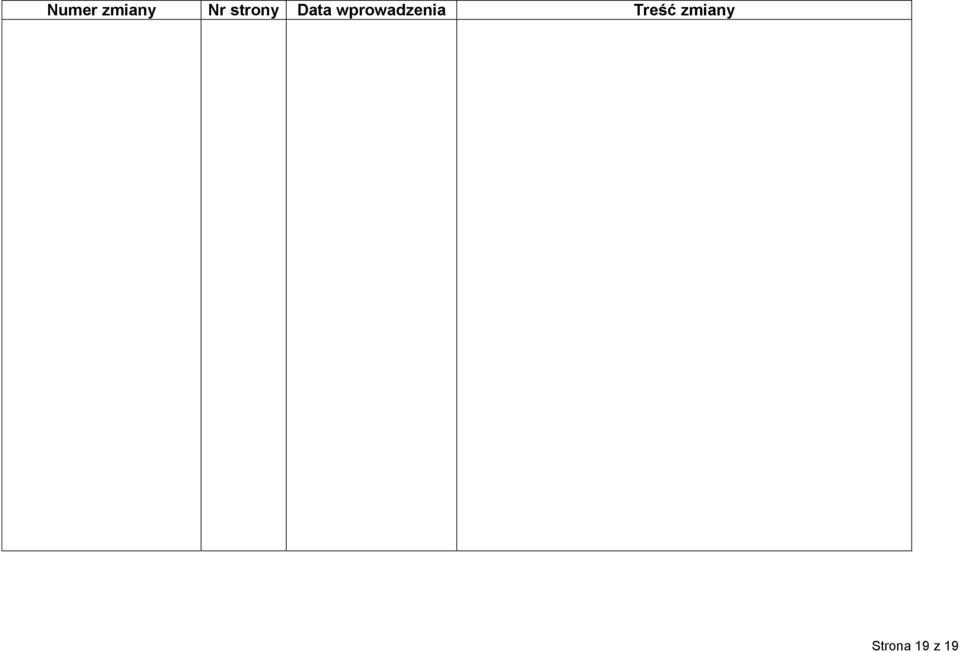

19 Numer zmiany Nr strony Data wprowadzenia Treść zmiany Strona 19 z 19
