1 TPF CONSULTING WROCŁAW ul. Kazimierza Wielkiego 67 mgr inż. Warnicki Wojciech niezależny RZECZOZNAWCA w zakresie Wyceny Maszyn, Urządzeń i Pojazdów Specjalistycznych WYCENA RYNKOWA Zamawiający: GETIN LEASING S.A. ul. Gwiaździsta Wrocław Aktualna wartość rynkowa poziom cen I kw r. 1.Linia do produkcji okien z PCV produkcji MURAT w ukompletowaniu zł Słownie : sześćset trzydzieści tysięcy zł Uwaga: Oszacowane wartości nie zawierają podatku VAT. Umowa nr /2011/OPER/ZIEC Opracowali: mgr inż. Wojciech Warnicki mgr Zbigniew Kowalewski ul. Kazimierza Wielkiego 67, Wrocław Wrocław 23 lutego 2015 r.

2 3.0. PRZEDMIOT WYCENY Linia do produkcji okien z PCV produkcji MURAT w ukompletowaniu Brak dokumentacji, deklaracji zgodności. Brak wszystkich oznaczeń. Linia MURAT Machine służyła do produkcji okien z PCV. Linia składała się z szeregu maszyn, połączonych w ciąg technologiczny za pomocą taśmociągów i przenośników. Linia najprawdopodobniej, nie stanowiła pełnego ciągu. Linia została rozmontowana do transportu i złożona w magazynie. Brak dokumentacji technicznej lub schematu ustawienia uniemożliwia sprawdzenie kompletności. Dokonano oględzin organoleptycznych i zidentyfikowano podstawowe elementy: 1. Automatyczne centrum CNC tnąco obróbcze do profili z PCV MURAT typ NR 241 R: - Typ - NR-241-R - Numer serii Rok produkcji Moc znamionowa - 20 kw - Długość ciętych profili - od 400 do mm - Max średnica tarcz tnących mm - Obroty obr./ min - Max średnica frezu mm - Masa własna kg - długość mm - wysokość mm - szerokość mm oraz: - taśmociągi z oprzyrządowaniem - stoły odkładcze 2. Szafa sterownicza MURAT 3. Automatyczna zgrzewarka CNC naroży, czterogłowicowa MURAT typ KD Typ - KD Numer serii Moc znamionowa - 12 kw - Rozmiar zgrzewanych ramek - od 420x420 do 540x540 mm - Max szerokość zgrzewanych profili mm - Masa własna kg - długość mm - wysokość mm - szerokość mm oraz: - formery uszczelek - czytnik kodu kreskowego

3 4. Czyszczarka naroży CNC MURAT typ CN Typ - CN Numer serii Moc znamionowa - 8,0 kw - Wysokość obrabianych profili - od 30 do 200 mm - Max średnica tarcz mm - Max szerokość mm - Masa własna kg - Wymiary zewnętrzne - długość mm - wysokość mm - szerokość mm 5. Automatyczna piła do listew przyszybowych MURAT typ TC Typ - TC Numer serii Moc znamionowa - 1,87 kw - Długość ciętych profili mm - Max średnica tarcz tnących mm - Masa własna kg - Wymiary zewnętrzne - długość mm - wysokość mm - szerokość mm 6. Stanowisko do okuwania skrzydeł - 2 szt. MURAT typ KT Typ - KT Numer ( 2 szt. ) ; Moc znamionowa - 2,2 kw - Wysokość profili - od 40 do 90 mm - Szerokość profili - od 42 do 100 mm - Obrabiana ramka x mm - Max długość cięcia mm - Masa własna kg x 2 szt.

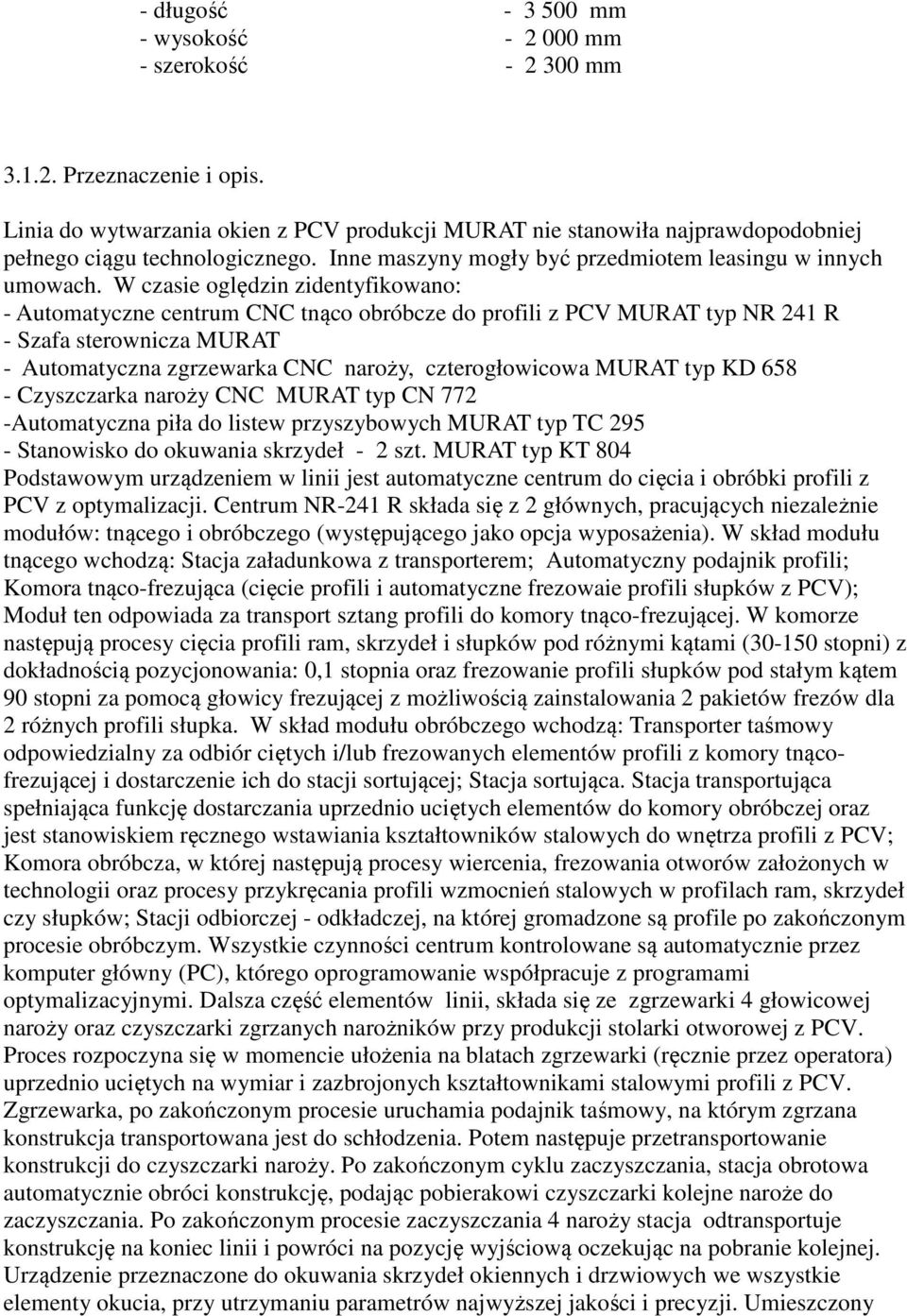

4 - długość mm - wysokość mm - szerokość mm Przeznaczenie i opis. Linia do wytwarzania okien z PCV produkcji MURAT nie stanowiła najprawdopodobniej pełnego ciągu technologicznego. Inne maszyny mogły być przedmiotem leasingu w innych umowach. W czasie oględzin zidentyfikowano: - Automatyczne centrum CNC tnąco obróbcze do profili z PCV MURAT typ NR 241 R - Szafa sterownicza MURAT - Automatyczna zgrzewarka CNC naroży, czterogłowicowa MURAT typ KD Czyszczarka naroży CNC MURAT typ CN 772 -Automatyczna piła do listew przyszybowych MURAT typ TC Stanowisko do okuwania skrzydeł - 2 szt. MURAT typ KT 804 Podstawowym urządzeniem w linii jest automatyczne centrum do cięcia i obróbki profili z PCV z optymalizacji. Centrum NR-241 R składa się z 2 głównych, pracujących niezależnie modułów: tnącego i obróbczego (występującego jako opcja wyposażenia). W skład modułu tnącego wchodzą: Stacja załadunkowa z transporterem; Automatyczny podajnik profili; Komora tnąco-frezująca (cięcie profili i automatyczne frezowaie profili słupków z PCV); Moduł ten odpowiada za transport sztang profili do komory tnąco-frezującej. W komorze następują procesy cięcia profili ram, skrzydeł i słupków pod różnymi kątami ( stopni) z dokładnością pozycjonowania: 0,1 stopnia oraz frezowanie profili słupków pod stałym kątem 90 stopni za pomocą głowicy frezującej z możliwością zainstalowania 2 pakietów frezów dla 2 różnych profili słupka. W skład modułu obróbczego wchodzą: Transporter taśmowy odpowiedzialny za odbiór ciętych i/lub frezowanych elementów profili z komory tnącofrezującej i dostarczenie ich do stacji sortującej; Stacja sortująca. Stacja transportująca spełniająca funkcję dostarczania uprzednio uciętych elementów do komory obróbczej oraz jest stanowiskiem ręcznego wstawiania kształtowników stalowych do wnętrza profili z PCV; Komora obróbcza, w której następują procesy wiercenia, frezowania otworów założonych w technologii oraz procesy przykręcania profili wzmocnień stalowych w profilach ram, skrzydeł czy słupków; Stacji odbiorczej - odkładczej, na której gromadzone są profile po zakończonym procesie obróbczym. Wszystkie czynności centrum kontrolowane są automatycznie przez komputer główny (PC), którego oprogramowanie współpracuje z programami optymalizacyjnymi. Dalsza część elementów linii, składa się ze zgrzewarki 4 głowicowej naroży oraz czyszczarki zgrzanych narożników przy produkcji stolarki otworowej z PCV. Proces rozpoczyna się w momencie ułożenia na blatach zgrzewarki (ręcznie przez operatora) uprzednio uciętych na wymiar i zazbrojonych kształtownikami stalowymi profili z PCV. Zgrzewarka, po zakończonym procesie uruchamia podajnik taśmowy, na którym zgrzana konstrukcja transportowana jest do schłodzenia. Potem następuje przetransportowanie konstrukcji do czyszczarki naroży. Po zakończonym cyklu zaczyszczania, stacja obrotowa automatycznie obróci konstrukcję, podając pobierakowi czyszczarki kolejne naroże do zaczyszczania. Po zakończonym procesie zaczyszczania 4 naroży stacja odtransportuje konstrukcję na koniec linii i powróci na pozycję wyjściową oczekując na pobranie kolejnej. Urządzenie przeznaczone do okuwania skrzydeł okiennych i drzwiowych we wszystkie elementy okucia, przy utrzymaniu parametrów najwyższej jakości i precyzji. Umieszczony

5 nad stołem roboczym segregator na okucia zaprojektowany został w taki sposób aby zminimalizować czas procesu i podnieść ergonomię pracy, pozwalając na łatwy i szybki dostęp od wszystkich niezbędnych elementów okuć. Linia do wytwarzania okien z PCV produkcji MURAT rozmontowana na elementy do transportu i złożona w magazynie. Brak możliwości sprawdzenia urządzeń w działaniu i potwierdzenia sprawności i funkcjonalności, brak dokładnej specyfikacji zakupu i możliwości potwierdzenia kompletności, brak wszystkich oznaczeń, widoczne ślady eksploatacji, uszkodzenia mechaniczne i zabrudzenia, linia wymaga zmontowania, przeglądu serwisowego, napraw i uzupełnień o brakujące podzespoły. Opinia o cenie nie jest ekspertyzą techniczną.
