1 DEKRA Polska - Centrala tel. (022) , faks (022) Rzeczoznawca: Grzegorz Charko UWAGA: Ze względu na przeznaczenie dokumentu usunięto w nim wszelkie informacje dotyczące wartości pojazdu, cen wyposażenia, korekt, etc. Dane środka technicznego Dane ogólne Kategoria środka technicznego Rodzaj środka technicznego urządzenie/linia produkcyjna Linia do produkcji okien z PCV Wytwórca Model, Typ ROTOX GmbH Według opisu Numer fabryczny/identyfikacyjny Numer rejestracyjny/ewidencyjny WEDŁUG OPISU PONIŻEJ... ROTOX ZGS PCV Rok produkcji 2013 Parametry techniczne Specyfikacja poniżej Wyposażenie I. Piła dwugłowicowa ROTOX ZGS PCV. Numer seryjny , rok produkcji Masa modułu 1200 kg, przyłącze pneumatyczne 6-7 bar. Piła dwugłowicowa ROTQX ZGS 314, służy do dęcia dwóch profili jednocześnie, średnica tarczy 550 mm, prawy agregat tnący stały/ lewy agregat tnący motorycznie przejezdny, odczyt pozycji ustawienia poprzez taśmę magnetyczną, 2 silniki prądu przemiennego po 3 KW, 2800 obr/min, pneumatyczne ustawienie głowic tnących na zewnątr2 dla kątów statych 45 / 90, pełne sterowanie PC z programem wizualizacji, skrętny pulpit obsługi zamontowany przy szafie sterowniczej razem z monitorem i klawiaturą pneumatyczne poziome mocowanie profili, manualnie dostawna środkowa podpórka profili, zderzak do cięcia krótkich wymiarów, przyłącza do podłączenia odciągu wiórów, bez tarcz tnących długość cięcia: min: 420 mm, max: mm wysokość profilu: max: 200 mm szerokość profilu: max 170 mm (należy wziąć pod uwagę diagram cięcia). Wyposażenie: - Pneumatyczne pionowe mocowanie dwóch profili z jednym kompletem prowadnic, z systemem pomiaru wysokości profila, tylko dla strona 1

2 piły z głowicami przechylanymi do zewnątrz - Wanna na wióry zamontowana w łożu maszyny 4000 mm - Zbiornik na odpady, przejezdny - wyłącznie razem z wanną na wióry - Transporter rolkowy poziomy montowany na ruchomej głowicy z przełużeniem prowadzenia poza łoże maszyny i nogą podpierającą L=3000 mm 5=200mm, rolki plastikowe o średnicy 50 mm montowane odstępie co 300 mm II. Urządzenie do wkręcania wkrętów GEVO AS 1960 / SE 1-SA. Numer seryjny 3040, rok produkcji Przyłącze pneumatyczne 7 bar. Urządzenie do wkręcania wkrętów AS 1960, służy do skręcania wzmocnienia stalowego z profilem PVC, 1 jednostka wkręcająca z z automatycznym podajnikiem wkrętów, dla wkrętów o długości 15 mm do 40 mm, skok roboczy jednostki 100 mm, razem z płytą podstawową [ zaworem nożnym. Wyposażenie: - Stojak maszynowy z dwoma podajnikami rolkowymi 1500 x 200 mm III. Frezarka do frezowania rowków odwadniających RQTOX FWS 381. Numer seryjny , rok produkcji Masa modułu 150 kg, przyłącze pneumatyczne 6-7 bar. Automatyczna frezarka ROTOX FWS 381, dla profili PVC służy do równoczesnego frezowania dwóch przesuniętych wzajemnie rowków odwadniających (ustawnych na długości) do max. 35 mm w trzech płaszczyznach, elektro pneumatyczne sterowanie, automatyczny posuw jednostek frezujących, 3 silniki frezujące każdy o mocy 0,5 KW / 230 V/ 50 Hz, dwa ramiona podporowe, regulator ciśnienia, bez frezów. IV. Automatyczna zgrzewarka czterogłowicowa ROTOX SMK 506. Numer seryjny , rok produkcji Masa modułu 3000 kg, przyłącze pneumatyczne 6-7 bar. Automatyczna zgrzewarka czterogłowicowa ROTOX SMK 506 służy do jednoczesnego zgrzewania czterech naroży w jedną ramę okienną w systemie posuwu diagonalnego, manualnie regulowane ograniczenie spoiny nożowej od 0,2 do 2,0 mm - noże ograniczające wykonane z nierdzewnej stali hartowanej, razem z sterowaniem PC i wizualizacją, elektroniczne pozycjonowanie głowic zgrzewających, przekazywanie danych profilowych do czyszczarki Rotox z sterowaniem PC (przy jednoczesnej dostawie), karta sieciowa, system szybkiej wymiany folii teflonowej, automatyczny system wytransportowania zgrzanej ramy na kolejną stację, osłona za pomocą wiązki świetlnej, wysterowanie stacji chłodzenia, razem z narzędziami zerowymi do zgrzewania ościeżnic - bez dalszych narzędzi do zgrzewania skrzydeł okiennych i profili konturowych, bez wymaganego ogrodzenia BHP wysokość profilu do max.: 160 mm, min.: 40 mm szerokość zgrzewania: max.:3.000 mm, min.:420 mm długość zgrzewania: max.:3.5o0 mm, min.:320 mm (bez formaterów) Ogrodzenie ochronne BHP - wariant standardowy Wyposażenie: - Manualny radiowy czytnik kodów kreskowych - Dodatek za zmianę szerokości zgrzewania w SMK 506 o do 900 mm V. Stacja chłodzenia ram ROTOX RKS O (niezależna). Numer seryjny 7178, rok produkcji Ciężar maszyny 640 kg. Stacja chłodzenia ram okiennych ROTOX RKS długość mm, szerokość mm, tylko w połączeniu z zgrzewarką wielogłowicową ROTOX, z silnikiem prądu przemiennego, z elementem do dobudowy na szerokości ze względu na transport, sterowanie z zgrzewarki, bez ogrodzenia ochronnego, strona 2

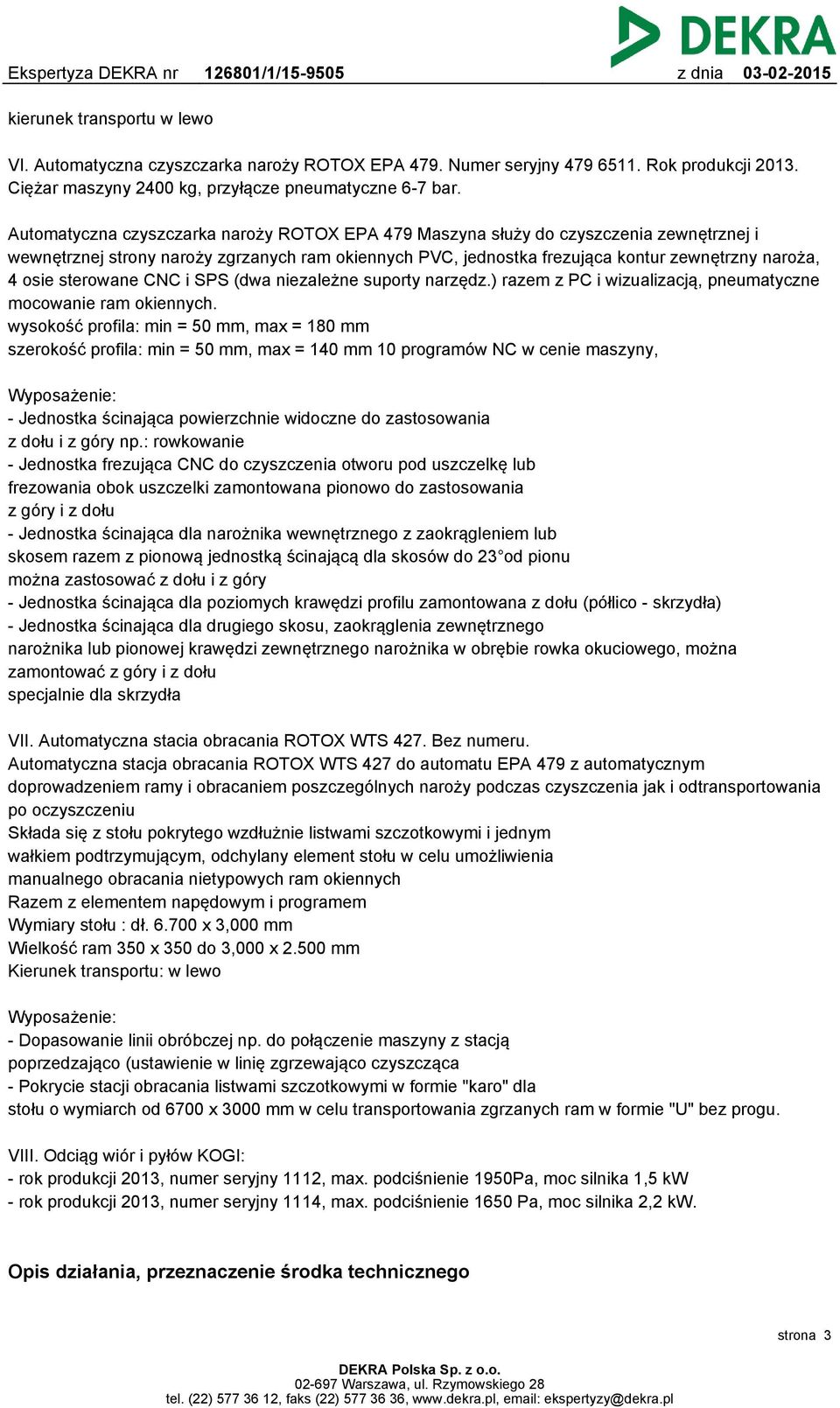

3 kierunek transportu w lewo VI. Automatyczna czyszczarka naroży ROTOX EPA 479. Numer seryjny Rok produkcji Ciężar maszyny 2400 kg, przyłącze pneumatyczne 6-7 bar. Automatyczna czyszczarka naroży ROTOX EPA 479 Maszyna służy do czyszczenia zewnętrznej i wewnętrznej strony naroży zgrzanych ram okiennych PVC, jednostka frezująca kontur zewnętrzny naroża, 4 osie sterowane CNC i SPS (dwa niezależne suporty narzędz.) razem z PC i wizualizacją, pneumatyczne mocowanie ram okiennych. wysokość profila: min = 50 mm, max = 180 mm szerokość profila: min = 50 mm, max = 140 mm 10 programów NC w cenie maszyny, Wyposażenie: - Jednostka ścinająca powierzchnie widoczne do zastosowania z dołu i z góry np.: rowkowanie - Jednostka frezująca CNC do czyszczenia otworu pod uszczelkę lub frezowania obok uszczelki zamontowana pionowo do zastosowania z góry i z dołu - Jednostka ścinająca dla narożnika wewnętrznego z zaokrągleniem lub skosem razem z pionową jednostką ścinającą dla skosów do 23 od pionu można zastosować z dołu i z góry - Jednostka ścinająca dla poziomych krawędzi profilu zamontowana z dołu (półlico - skrzydła) - Jednostka ścinająca dla drugiego skosu, zaokrąglenia zewnętrznego narożnika lub pionowej krawędzi zewnętrznego narożnika w obrębie rowka okuciowego, można zamontować z góry i z dołu specjalnie dla skrzydła VII. Automatyczna stacia obracania ROTOX WTS 427. Bez numeru. Automatyczna stacja obracania ROTOX WTS 427 do automatu EPA 479 z automatycznym doprowadzeniem ramy i obracaniem poszczególnych naroży podczas czyszczenia jak i odtransportowania po oczyszczeniu Składa się z stołu pokrytego wzdłużnie listwami szczotkowymi i jednym wałkiem podtrzymującym, odchylany element stołu w celu umożliwienia manualnego obracania nietypowych ram okiennych Razem z elementem napędowym i programem Wymiary stołu : dł x 3,000 mm Wielkość ram 350 x 350 do 3,000 x mm Kierunek transportu: w lewo Wyposażenie: - Dopasowanie linii obróbczej np. do połączenie maszyny z stacją poprzedzająco (ustawienie w linię zgrzewająco czyszcząca - Pokrycie stacji obracania listwami szczotkowymi w formie "karo" dla stołu o wymiarch od 6700 x 3000 mm w celu transportowania zgrzanych ram w formie "U" bez progu. VIII. Odciąg wiór i pyłów KOGI: - rok produkcji 2013, numer seryjny 1112, max. podciśnienie 1950Pa, moc silnika 1,5 kw - rok produkcji 2013, numer seryjny 1114, max. podciśnienie 1650 Pa, moc silnika 2,2 kw. Opis działania, przeznaczenie środka technicznego strona 3

4 Linia do produkcji okien z PCV. Stan techniczny obiektu 1. Linia zdemontowana z miejsca użytkowania i rozłożona na części składowe. 2. Widoczne resztki po produkcji na urządzeniach - odpadki z tworzywa sztucznego, wióry itp. Konieczne czyszczenie i konserwacja przed ponownym uruchomieniem. 3. Brak możliwości sprawdzenia linii w pracy - do uruchomienia konieczny jest serwis producenta lub specjalistyczna firma zajmująca się tego typu maszynami. 4. Brak dokumentacji technicznej - instrukcji obsługi, katalogów części, papierowej wersji certyfikatu CE. Brak płyt / nośników danych z oprogramowaniem do urządzeń. Podstawa metodologiczna wyceny Aby spełnić zadanie wyceny określone potrzebą zleceniodawcy oszacowana zostanie wartość rynkowa środka technicznego, zdefiniowana w następujący sposób. Wartość rynkowa - jest to racjonalnie określona ilość pieniędzy, którą kupujący będzie skłonny zaoferować chętnemu sprzedającemu w zamian za przedmiot transakcji, przy założeniu równości stron, bez istnienia żadnego przymusu wpływającego na decyzję o zakupie i sprzedaży, przy pełnej znajomości przedmiotu i okoliczności transakcji oraz przy zachowaniu odpowiednio długiego czasu wyeksponowania przedmiotu sprzedaży na wolnym rynku. Powyższa wartość uwzględnia m.in. wytwórcę, rodzaj i zastosowanie maszyny, jej konstrukcję, kompletność, stan techniczny, wiek środka technicznego, okres i sposób eksploatacji, pozostały do dyspozycji przewidywany okres i sposób eksploatacji. Podstawą działań w wyżej wymienionym celu jest: - szczegółowa identyfikacja przedmiotu wyceny, - ustalenia dotyczące kompletności i sprawności technicznej, - ustalenia dotyczące eksploatacji (warunki, czas), - ustalenia dotyczące rynku pierwotnego Uwagi Pochodzenie środka technicznego środek techniczny zakupiony jako nowy w kraju Weryfikacja środka technicznego w działaniu brak możliwości weryfikacji środka technicznego w działaniu TAK Cel i przeznacznie wyceny inne wycena wykonywana na potrzeby sprzedaży powindykacyjnej / poleasingowej środka technicznego. strona 4

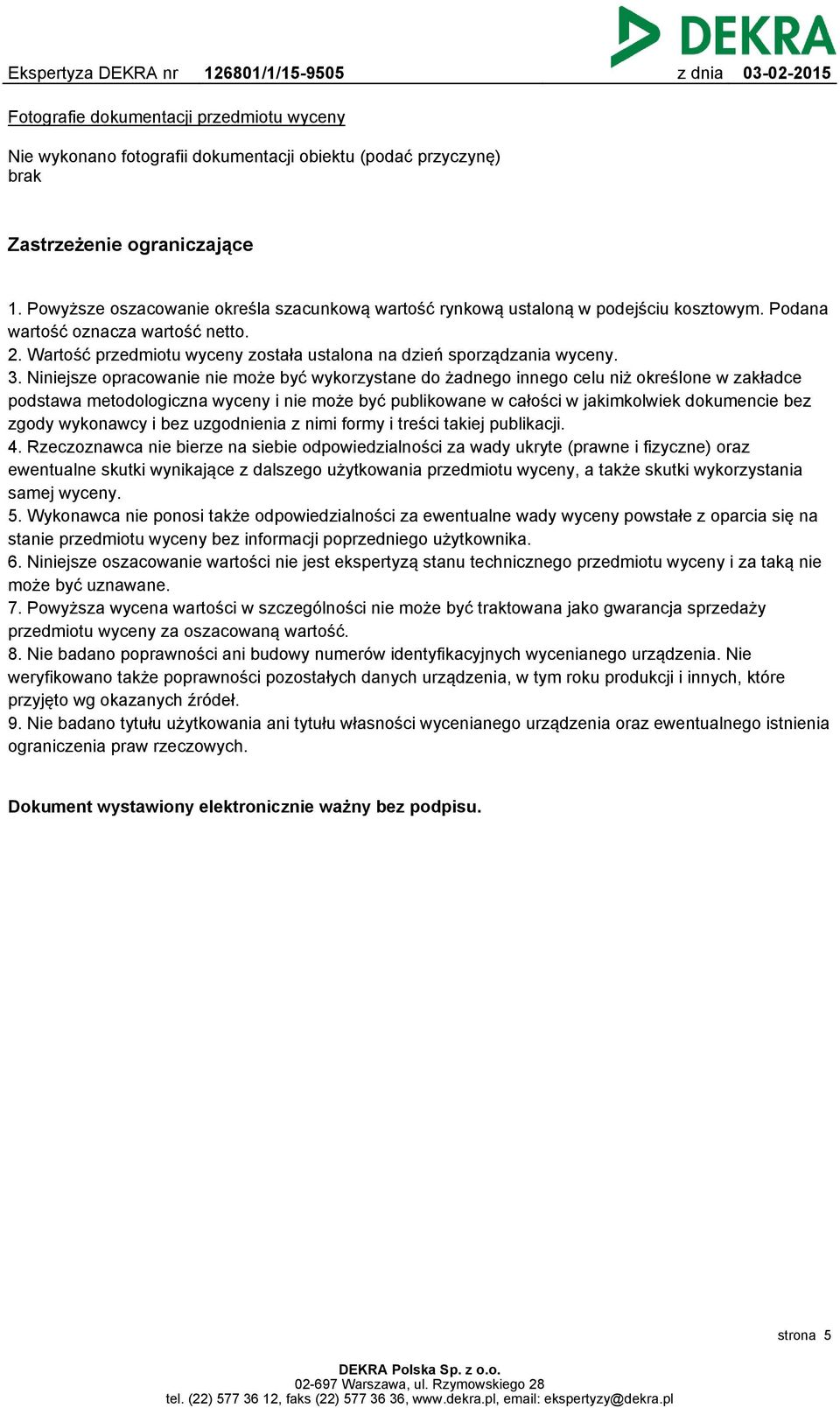

5 Fotografie dokumentacji przedmiotu wyceny Nie wykonano fotografii dokumentacji obiektu (podać przyczynę) brak Zastrzeżenie ograniczające 1. Powyższe oszacowanie określa szacunkową wartość rynkową ustaloną w podejściu kosztowym. Podana wartość oznacza wartość netto. 2. Wartość przedmiotu wyceny została ustalona na dzień sporządzania wyceny. 3. Niniejsze opracowanie nie może być wykorzystane do żadnego innego celu niż określone w zakładce podstawa metodologiczna wyceny i nie może być publikowane w całości w jakimkolwiek dokumencie bez zgody wykonawcy i bez uzgodnienia z nimi formy i treści takiej publikacji. 4. Rzeczoznawca nie bierze na siebie odpowiedzialności za wady ukryte (prawne i fizyczne) oraz ewentualne skutki wynikające z dalszego użytkowania przedmiotu wyceny, a także skutki wykorzystania samej wyceny. 5. Wykonawca nie ponosi także odpowiedzialności za ewentualne wady wyceny powstałe z oparcia się na stanie przedmiotu wyceny bez informacji poprzedniego użytkownika. 6. Niniejsze oszacowanie wartości nie jest ekspertyzą stanu technicznego przedmiotu wyceny i za taką nie może być uznawane. 7. Powyższa wycena wartości w szczególności nie może być traktowana jako gwarancja sprzedaży przedmiotu wyceny za oszacowaną wartość. 8. Nie badano poprawności ani budowy numerów identyfikacyjnych wycenianego urządzenia. Nie weryfikowano także poprawności pozostałych danych urządzenia, w tym roku produkcji i innych, które przyjęto wg okazanych źródeł. 9. Nie badano tytułu użytkowania ani tytułu własności wycenianego urządzenia oraz ewentualnego istnienia ograniczenia praw rzeczowych. Dokument wystawiony elektronicznie ważny bez podpisu. strona 5

6 Fot. 1. Fot. 2. strona 6

42 Fot. 73. strona 42
