Budowa linii światłowodowych łączących siedziby UM Leszno (ul. Karasia - ul. Przemysłowa - ul. Wałowa)

Transkrypt

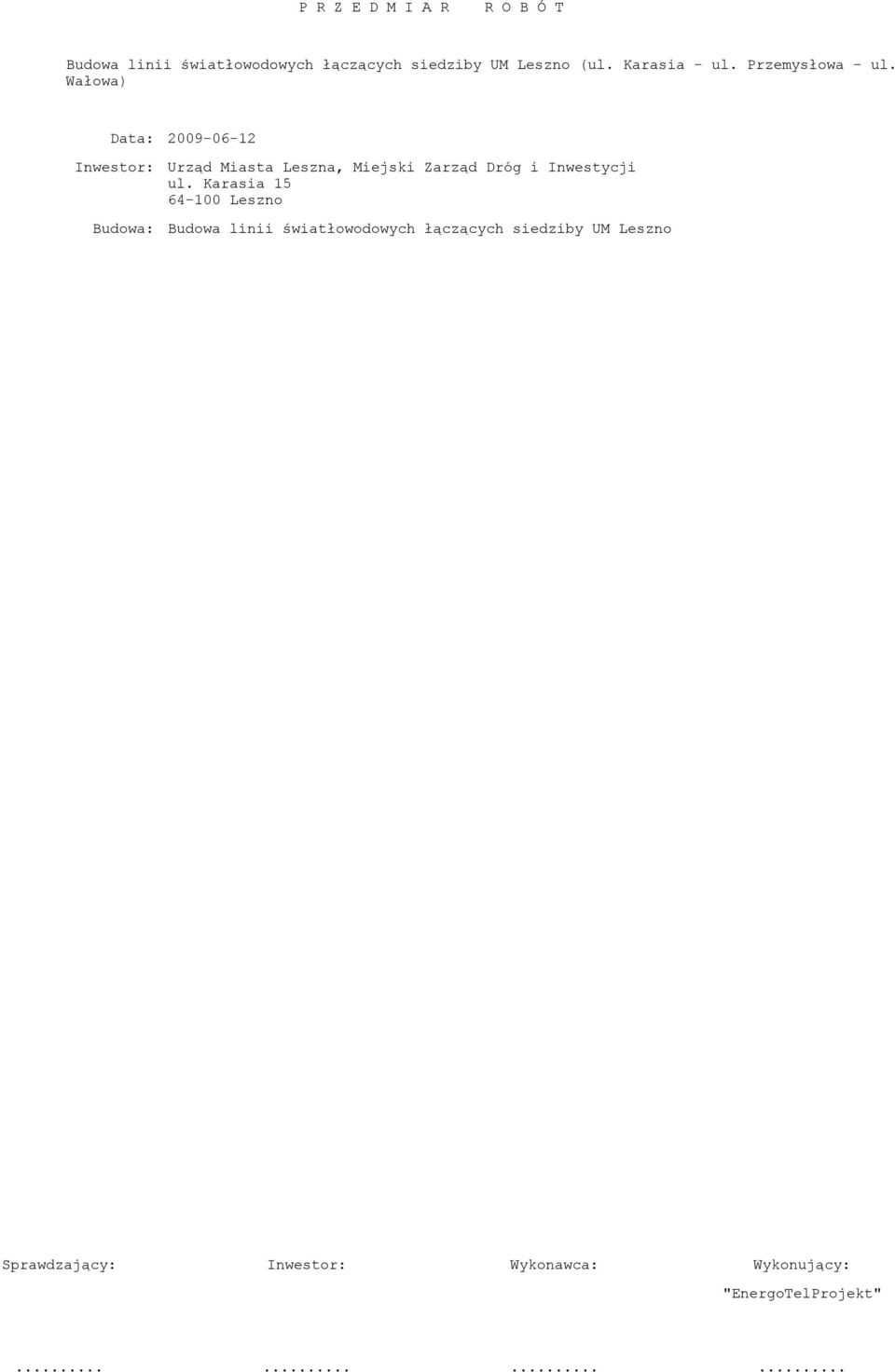

1 P R Z E D M I A R R O B Ó T Budowa linii światłowodowych łączących siedziby UM Leszno (ul. Karasia - ul. Przemysłowa - ul. Wałowa) Data: Inwestor: Budowa: Urząd Miasta Leszna, Miejski Zarząd Dróg i Inwestycji ul. Karasia Leszno Budowa linii światłowodowych łączących siedziby UM Leszno Sprawdzający: Inwestor: Wykonawca: Wykonujący: "EnergoTelProjekt"

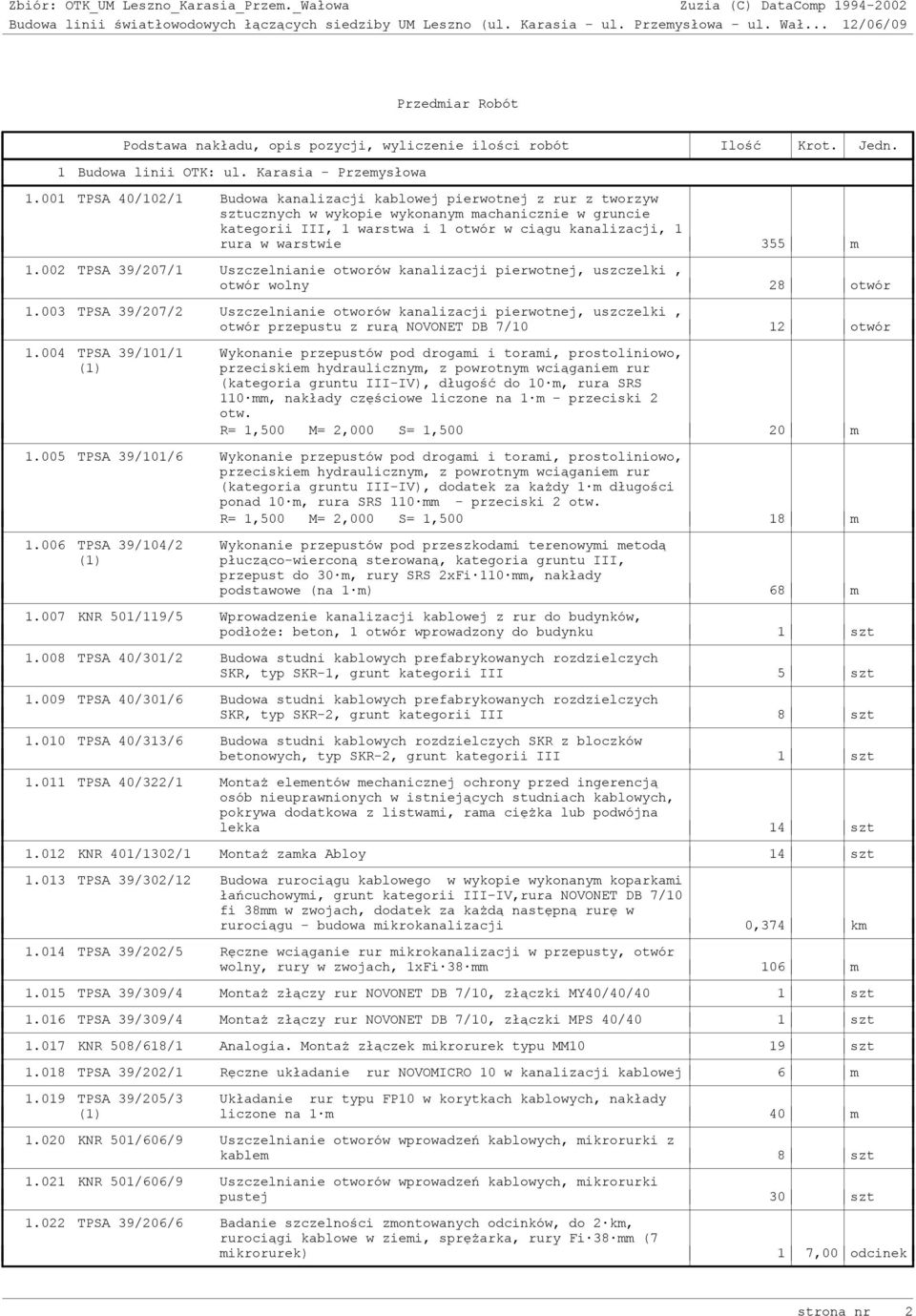

2 Przedmiar Robót Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn. 1 Budowa linii OTK: ul. Karasia - Przemysłowa TPSA 40/102/1 Budowa kanalizacji kablowej pierwotnej z rur z tworzyw sztucznych w wykopie wykonanym machanicznie w gruncie kategorii III, 1 warstwa i 1 otwór w ciągu kanalizacji, 1 rura w warstwie 355 m TPSA 39/207/1 Uszczelnianie otworów kanalizacji pierwotnej, uszczelki, otwór wolny 28 otwór TPSA 39/207/2 Uszczelnianie otworów kanalizacji pierwotnej, uszczelki, otwór przepustu z rurą NOVONET DB 7/10 12 otwór TPSA 39/101/1 Wykonanie przepustów pod drogami i torami, prostoliniowo, przeciskiem hydraulicznym, z powrotnym wciąganiem rur (kategoria gruntu III-IV), długość do 10 m, rura SRS 110 mm, nakłady częściowe liczone na 1 m - przeciski 2 otw. R= 1,500 M= 2,000 S= 1, m TPSA 39/101/6 Wykonanie przepustów pod drogami i torami, prostoliniowo, przeciskiem hydraulicznym, z powrotnym wciąganiem rur (kategoria gruntu III-IV), dodatek za każdy 1 m długości ponad 10 m, rura SRS 110 mm - przeciski 2 otw. R= 1,500 M= 2,000 S= 1, m TPSA 39/104/2 Wykonanie przepustów pod przeszkodami terenowymi metodą płucząco-wierconą sterowaną, kategoria gruntu III, przepust do 30 m, rury SRS 2xFi 110 mm, nakłady podstawowe (na 1 m) 68 m KNR 501/119/5 Wprowadzenie kanalizacji kablowej z rur do budynków, podłoże: beton, 1 otwór wprowadzony do budynku 1 szt TPSA 40/301/2 Budowa studni kablowych prefabrykowanych rozdzielczych SKR, typ SKR-1, grunt kategorii III 5 szt TPSA 40/301/6 Budowa studni kablowych prefabrykowanych rozdzielczych SKR, typ SKR-2, grunt kategorii III 8 szt TPSA 40/313/6 Budowa studni kablowych rozdzielczych SKR z bloczków betonowych, typ SKR-2, grunt kategorii III 1 szt TPSA 40/322/1 Montaż elementów mechanicznej ochrony przed ingerencją osób nieuprawnionych w istniejących studniach kablowych, pokrywa dodatkowa z listwami, rama ciężka lub podwójna lekka 14 szt KNR 401/1302/1 Montaż zamka Abloy 14 szt TPSA 39/302/12 Budowa rurociągu kablowego w wykopie wykonanym koparkami łańcuchowymi, grunt kategorii III-IV,rura NOVONET DB 7/10 fi 38mm w zwojach, dodatek za każdą następną rurę w rurociągu - budowa mikrokanalizacji 0,374 km TPSA 39/202/5 Ręczne wciąganie rur mikrokanalizacji w przepusty, otwór wolny, rury w zwojach, 1xFi 38 mm 106 m TPSA 39/309/4 Montaż złączy rur NOVONET DB 7/10, złączki MY40/40/40 1 szt TPSA 39/309/4 Montaż złączy rur NOVONET DB 7/10, złączki MPS 40/40 1 szt KNR 508/618/1 Analogia. Montaż złączek mikrorurek typu MM10 19 szt TPSA 39/202/1 Ręczne układanie rur NOVOMICRO 10 w kanalizacji kablowej 6 m TPSA 39/205/3 Układanie rur typu FP10 w korytkach kablowych, nakłady liczone na 1 m 40 m KNR 501/606/9 Uszczelnianie otworów wprowadzeń kablowych, mikrorurki z kablem 8 szt KNR 501/606/9 Uszczelnianie otworów wprowadzeń kablowych, mikrorurki pustej 30 szt TPSA 39/206/6 Badanie szczelności zmontowanych odcinków, do 2 km, rurociągi kablowe w ziemi, sprężarka, rury Fi 38 mm (7 mikrorurek) 1 7,00 odcinek strona nr 2

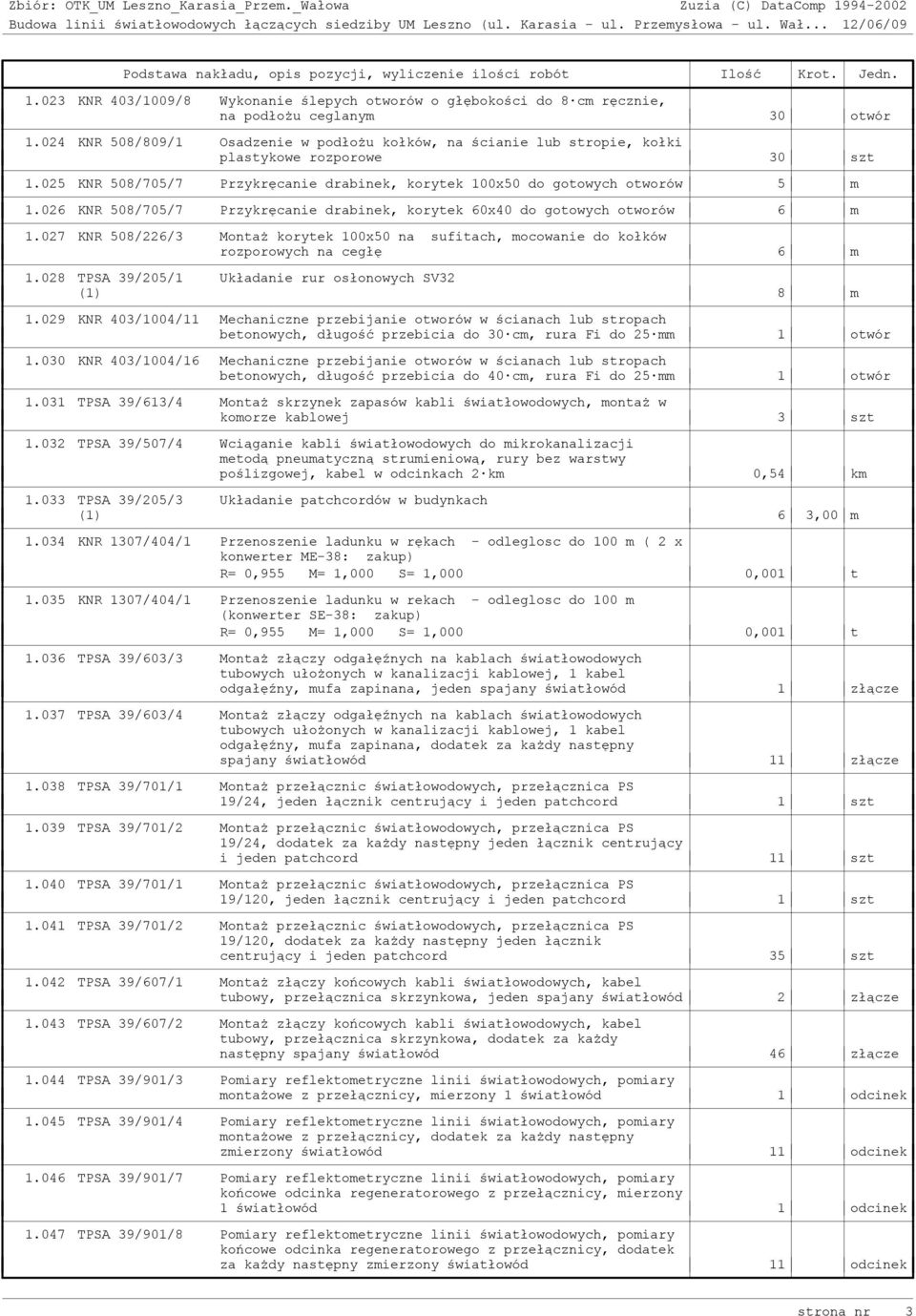

3 Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn KNR 403/1009/8 Wykonanie ślepych otworów o głębokości do 8 cm ręcznie, na podłożu ceglanym 30 otwór KNR 508/809/1 Osadzenie w podłożu kołków, na ścianie lub stropie, kołki plastykowe rozporowe 30 szt KNR 508/705/7 Przykręcanie drabinek, korytek 100x50 do gotowych otworów 5 m KNR 508/705/7 Przykręcanie drabinek, korytek 60x40 do gotowych otworów 6 m KNR 508/226/3 Montaż korytek 100x50 na sufitach, mocowanie do kołków rozporowych na cegłę 6 m TPSA 39/205/1 Układanie rur osłonowych SV32 8 m KNR 403/1004/11 Mechaniczne przebijanie otworów w ścianach lub stropach betonowych, długość przebicia do 30 cm, rura Fi do 25 mm 1 otwór KNR 403/1004/16 Mechaniczne przebijanie otworów w ścianach lub stropach betonowych, długość przebicia do 40 cm, rura Fi do 25 mm 1 otwór TPSA 39/613/4 Montaż skrzynek zapasów kabli światłowodowych, montaż w komorze kablowej 3 szt TPSA 39/507/4 Wciąganie kabli światłowodowych do mikrokanalizacji metodą pneumatyczną strumieniową, rury bez warstwy poślizgowej, kabel w odcinkach 2 km 0,54 km TPSA 39/205/3 Układanie patchcordów w budynkach 6 3,00 m KNR 1307/404/1 Przenoszenie ladunku w rękach - odleglosc do 100 m ( 2 x konwerter ME-38: zakup) R= 0,955 M= 1,000 S= 1,000 0,001 t KNR 1307/404/1 Przenoszenie ladunku w rekach - odleglosc do 100 m (konwerter SE-38: zakup) R= 0,955 M= 1,000 S= 1,000 0,001 t TPSA 39/603/3 Montaż złączy odgałęźnych na kablach światłowodowych tubowych ułożonych w kanalizacji kablowej, 1 kabel odgałęźny, mufa zapinana, jeden spajany światłowód 1 złącze TPSA 39/603/4 Montaż złączy odgałęźnych na kablach światłowodowych tubowych ułożonych w kanalizacji kablowej, 1 kabel odgałęźny, mufa zapinana, dodatek za każdy następny spajany światłowód 11 złącze TPSA 39/701/1 Montaż przełącznic światłowodowych, przełącznica PS 19/24, jeden łącznik centrujący i jeden patchcord 1 szt TPSA 39/701/2 Montaż przełącznic światłowodowych, przełącznica PS 19/24, dodatek za każdy następny jeden łącznik centrujący i jeden patchcord 11 szt TPSA 39/701/1 Montaż przełącznic światłowodowych, przełącznica PS 19/120, jeden łącznik centrujący i jeden patchcord 1 szt TPSA 39/701/2 Montaż przełącznic światłowodowych, przełącznica PS 19/120, dodatek za każdy następny jeden łącznik centrujący i jeden patchcord 35 szt TPSA 39/607/1 Montaż złączy końcowych kabli światłowodowych, kabel tubowy, przełącznica skrzynkowa, jeden spajany światłowód 2 złącze TPSA 39/607/2 Montaż złączy końcowych kabli światłowodowych, kabel tubowy, przełącznica skrzynkowa, dodatek za każdy następny spajany światłowód 46 złącze TPSA 39/901/3 Pomiary reflektometryczne linii światłowodowych, pomiary montażowe z przełącznicy, mierzony 1 światłowód 1 odcinek TPSA 39/901/4 Pomiary reflektometryczne linii światłowodowych, pomiary montażowe z przełącznicy, dodatek za każdy następny zmierzony światłowód 11 odcinek TPSA 39/901/7 Pomiary reflektometryczne linii światłowodowych, pomiary końcowe odcinka regeneratorowego z przełącznicy, mierzony 1 światłowód 1 odcinek TPSA 39/901/8 Pomiary reflektometryczne linii światłowodowych, pomiary końcowe odcinka regeneratorowego z przełącznicy, dodatek za każdy następny zmierzony światłowód 11 odcinek strona nr 3

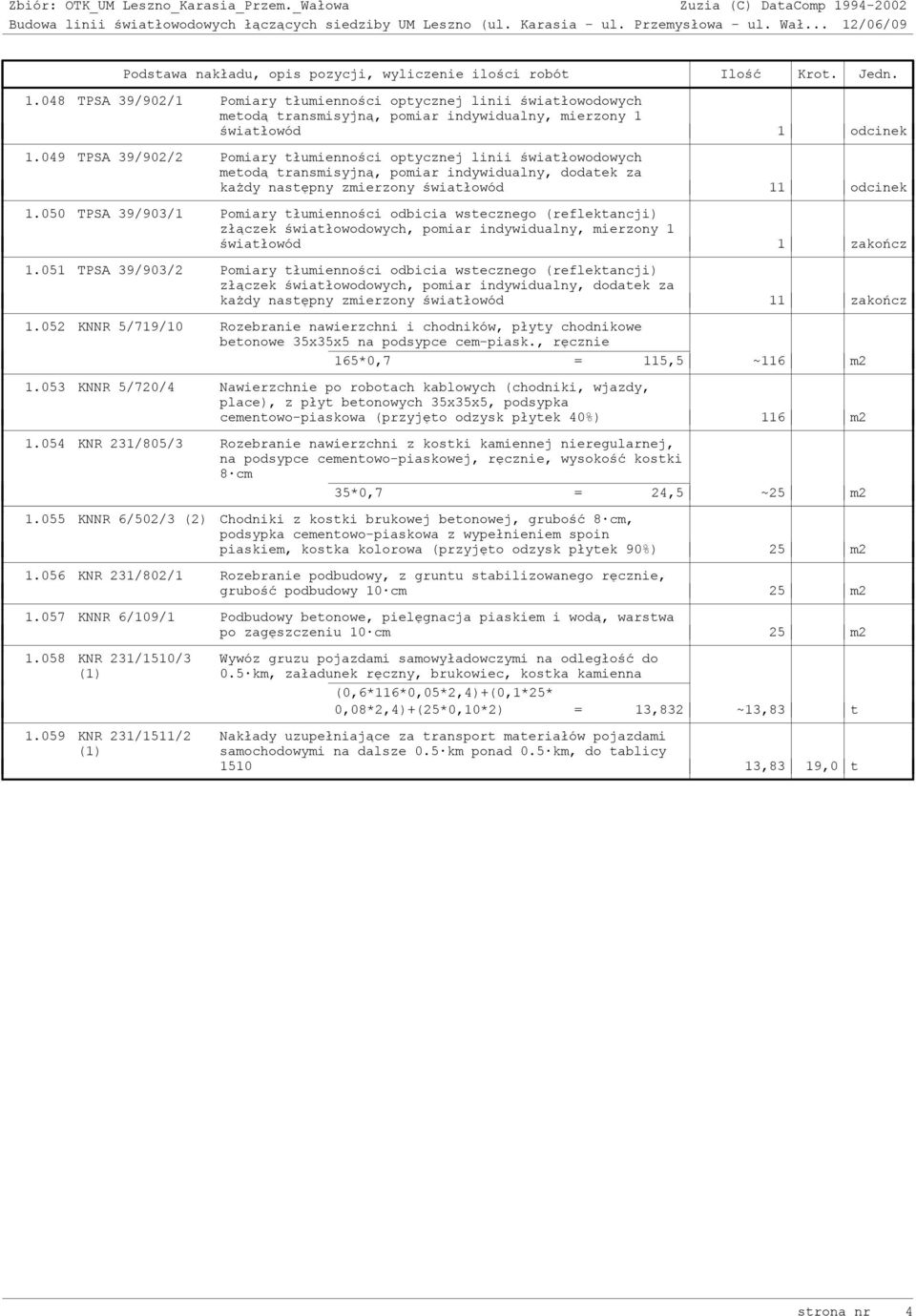

4 Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn TPSA 39/902/1 Pomiary tłumienności optycznej linii światłowodowych metodą transmisyjną, pomiar indywidualny, mierzony 1 światłowód 1 odcinek TPSA 39/902/2 Pomiary tłumienności optycznej linii światłowodowych metodą transmisyjną, pomiar indywidualny, dodatek za każdy następny zmierzony światłowód 11 odcinek TPSA 39/903/1 Pomiary tłumienności odbicia wstecznego (reflektancji) złączek światłowodowych, pomiar indywidualny, mierzony 1 światłowód 1 zakończ TPSA 39/903/2 Pomiary tłumienności odbicia wstecznego (reflektancji) złączek światłowodowych, pomiar indywidualny, dodatek za każdy następny zmierzony światłowód 11 zakończ KNNR 5/719/10 Rozebranie nawierzchni i chodników, płyty chodnikowe betonowe 35x35x5 na podsypce cem-piask., ręcznie 165*0,7 = 115,5 ~116 m KNNR 5/720/4 Nawierzchnie po robotach kablowych (chodniki, wjazdy, place), z płyt betonowych 35x35x5, podsypka cementowo-piaskowa (przyjęto odzysk płytek 40%) 116 m KNR 231/805/3 Rozebranie nawierzchni z kostki kamiennej nieregularnej, na podsypce cementowo-piaskowej, ręcznie, wysokość kostki 8 cm 35*0,7 = 24,5 ~25 m KNNR 6/502/3 (2) Chodniki z kostki brukowej betonowej, grubość 8 cm, podsypka cementowo-piaskowa z wypełnieniem spoin piaskiem, kostka kolorowa (przyjęto odzysk płytek 90%) 25 m KNR 231/802/1 Rozebranie podbudowy, z gruntu stabilizowanego ręcznie, grubość podbudowy 10 cm 25 m KNNR 6/109/1 Podbudowy betonowe, pielęgnacja piaskiem i wodą, warstwa po zagęszczeniu 10 cm 25 m KNR 231/1510/ KNR 231/1511/2 Wywóz gruzu pojazdami samowyładowczymi na odległość do 0.5 km, załadunek ręczny, brukowiec, kostka kamienna (0,6*116*0,05*2,4)+(0,1*25* 0,08*2,4)+(25*0,10*2) = 13,832 ~13,83 t Nakłady uzupełniające za transport materiałów pojazdami samochodowymi na dalsze 0.5 km ponad 0.5 km, do tablicy ,83 19,0 t strona nr 4

5 Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn. 2 Budowa linii OTK: ul. Przemysłowa - Wałowa TPSA 40/102/1 Budowa kanalizacji kablowej pierwotnej z rur z tworzyw sztucznych w wykopie wykonanym machanicznie w gruncie kategorii III, 1 warstwa i 1 otwór w ciągu kanalizacji, 1 rura w warstwie 238 m TPSA 39/207/1 Uszczelnianie otworów kanalizacji pierwotnej, uszczelki, otwór wolny 22 otwór TPSA 39/207/2 Uszczelnianie otworów kanalizacji pierwotnej, uszczelki, otwór przepustu z rurą NOVONET DB 7/10 8 otwór TPSA 39/101/ TPSA 39/104/2 Wykonanie przepustów pod drogami i torami, prostoliniowo, przeciskiem hydraulicznym, z powrotnym wciąganiem rur (kategoria gruntu III-IV), długość do 10 m, rura SRS 110 mm, nakłady częściowe liczone na 1 m - przeciski 2 otw. R= 1,500 M= 2,000 S= 1,500 8 m Wykonanie przepustów pod przeszkodami terenowymi metodą płucząco-wierconą sterowaną, kategoria gruntu III, przepust do 30 m, rury SRS 2xFi 110 mm, nakłady podstawowe (na 1 m) 72 m KNR 501/119/5 Wprowadzenie kanalizacji kablowej z rur do budynków, podłoże: beton, 1 otwór wprowadzony do budynku 2 szt TPSA 40/301/2 Budowa studni kablowych prefabrykowanych rozdzielczych SKR, typ SKR-1, grunt kategorii III 3 szt TPSA 40/313/2 Budowa studni kablowych rozdzielczych SKR z bloczków betonowych, typ SKR-1, grunt kategorii III 1 szt TPSA 40/301/6 Budowa studni kablowych prefabrykowanych rozdzielczych SKR, typ SKR-2, grunt kategorii III 4 szt TPSA 40/313/6 Budowa studni kablowych rozdzielczych SKR z bloczków betonowych, typ SKR-2, grunt kategorii III 1 szt TPSA 40/322/1 Montaż elementów mechanicznej ochrony przed ingerencją osób nieuprawnionych w istniejących studniach kablowych, pokrywa dodatkowa z listwami, rama ciężka lub podwójna lekka 9 szt KNR 401/1302/1 Montaż zamka Abloy 9 szt TPSA 39/302/12 Budowa rurociągu kablowego w wykopie wykonanym koparkami łańcuchowymi, grunt kategorii III-IV,rura NOVONET DB 7/10 fi 38mm w zwojach, dodatek za każdą następną rurę w rurociągu - budowa mikrokanalizacji 0,255 km TPSA 39/202/5 Ręczne wciąganie rur mikrokanalizacji w przepusty, otwór wolny, rury w zwojach, 1xFi 38 mm 80 m TPSA 39/309/4 Montaż złączy rur NOVONET DB 7/10, złączki MPS 40/40 2 szt KNR 508/618/1 Analogia. Montaż złączek mikrorurek typu MM10 17 szt TPSA 39/202/1 Ręczne układanie rur NOVOMICRO 10 w kanalizacji kablowej 3 m TPSA 39/205/3 Układanie rur typu FP10 w korytkach kablowych, nakłady liczone na 1 m 32 m KNR 501/606/9 Uszczelnianie otworów wprowadzeń kablowych, mikrorurki z kablem 4 szt KNR 501/606/9 Uszczelnianie otworów wprowadzeń kablowych, mikrorurki pustej 18 szt TPSA 39/206/6 Badanie szczelności zmontowanych odcinków, do 2 km, rurociągi kablowe w ziemi, sprężarka, rury Fi 38 mm (7 mikrorurek) 1 7,00 odcinek KNR 403/1009/8 Wykonanie ślepych otworów o głębokości do 8 cm ręcznie, na podłożu ceglanym 42 otwór KNR 508/809/1 Osadzenie w podłożu kołków, na ścianie lub stropie, kołki plastykowe rozporowe 42 szt KNR 508/705/7 Przykręcanie drabinek, korytek 100x50 do gotowych otworów 15 m KNR 508/705/7 Przykręcanie drabinek, korytek 60x40 do gotowych otworów 6 m strona nr 5

6 Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn KNR 403/1004/16 Mechaniczne przebijanie otworów w ścianach lub stropach betonowych, długość przebicia do 40 cm, rura Fi do 25 mm 2 otwór TPSA 39/613/4 Montaż skrzynek zapasów kabli światłowodowych, montaż w komorze kablowej 2 szt TPSA 39/507/4 Wciąganie kabli światłowodowych do mikrokanalizacji metodą pneumatyczną strumieniową, rury bez warstwy poślizgowej, kabel w odcinkach 2 km 0,459 km TPSA 39/205/3 Układanie patchcordów w budynkach 6 m KNR 1307/404/1 Przenoszenie ladunku w rekach - odleglosc do 100 m (konwerter SE-38: zakup) R= 0,955 M= 1,000 S= 1,000 0,001 t TPSA 39/603/3 Montaż złączy odgałęźnych na kablach światłowodowych tubowych ułożonych w kanalizacji kablowej, 1 kabel odgałęźny, mufa zapinana, jeden spajany światłowód 1 złącze TPSA 39/603/4 Montaż złączy odgałęźnych na kablach światłowodowych tubowych ułożonych w kanalizacji kablowej, 1 kabel odgałęźny, mufa zapinana, dodatek za każdy następny spajany światłowód 11 złącze KNR 507/201/2 Montaż szafy SZB 19"/42U R= 0,955 M= 1,000 S= 1,000 1 szt TPSA 39/701/1 Montaż przełącznic światłowodowych, przełącznica PS 19/24, jeden łącznik centrujący i jeden patchcord 1 szt TPSA 39/701/2 Montaż przełącznic światłowodowych, przełącznica PS 19/24, dodatek za każdy następny jeden łącznik centrujący i jeden patchcord 11 szt TPSA 39/607/1 Montaż złączy końcowych kabli światłowodowych, kabel tubowy, przełącznica skrzynkowa, jeden spajany światłowód 1 złącze TPSA 39/607/2 Montaż złączy końcowych kabli światłowodowych, kabel tubowy, przełącznica skrzynkowa, dodatek za każdy następny spajany światłowód 11 złącze TPSA 39/901/3 Pomiary reflektometryczne linii światłowodowych, pomiary montażowe z przełącznicy, mierzony 1 światłowód 1 odcinek TPSA 39/901/4 Pomiary reflektometryczne linii światłowodowych, pomiary montażowe z przełącznicy, dodatek za każdy następny zmierzony światłowód 11 odcinek TPSA 39/901/7 Pomiary reflektometryczne linii światłowodowych, pomiary końcowe odcinka regeneratorowego z przełącznicy, mierzony 1 światłowód 1 odcinek TPSA 39/901/8 Pomiary reflektometryczne linii światłowodowych, pomiary końcowe odcinka regeneratorowego z przełącznicy, dodatek za każdy następny zmierzony światłowód 11 odcinek TPSA 39/902/1 Pomiary tłumienności optycznej linii światłowodowych metodą transmisyjną, pomiar indywidualny, mierzony 1 światłowód 1 odcinek TPSA 39/902/2 Pomiary tłumienności optycznej linii światłowodowych metodą transmisyjną, pomiar indywidualny, dodatek za każdy następny zmierzony światłowód 11 odcinek TPSA 39/903/1 Pomiary tłumienności odbicia wstecznego (reflektancji) złączek światłowodowych, pomiar indywidualny, mierzony 1 światłowód 1 zakończ TPSA 39/903/2 Pomiary tłumienności odbicia wstecznego (reflektancji) złączek światłowodowych, pomiar indywidualny, dodatek za każdy następny zmierzony światłowód 11 zakończ KNR 231/805/3 Rozebranie nawierzchni z kostki kamiennej nieregularnej, na podsypce cementowo-piaskowej, ręcznie, wysokość kostki 8 cm 135*0,7 = 94,5 ~95 m KNNR 6/502/3 (2) Chodniki z kostki brukowej betonowej, grubość 8 cm, podsypka cementowo-piaskowa z wypełnieniem spoin piaskiem, kostka kolorowa (przyjęto odzysk płytek 90%) 95 m2 strona nr 6

7 Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn KNR 231/802/1 Rozebranie podbudowy, z gruntu stabilizowanego ręcznie, grubość podbudowy 10 cm 95 m KNNR 6/109/1 Podbudowy betonowe, pielęgnacja piaskiem i wodą, warstwa po zagęszczeniu 10 cm 95 m KNR 231/1510/ KNR 231/1511/2 Wywóz gruzu pojazdami samowyładowczymi na odległość do 0.5 km, załadunek ręczny, brukowiec, kostka kamienna (0,1*95*0,08*2,4)+(95*0,10* 2) = 20,824 ~20,82 t Nakłady uzupełniające za transport materiałów pojazdami samochodowymi na dalsze 0.5 km ponad 0.5 km, do tablicy ,82 19,0 t strona nr 7

8 Zestawienie robocizny Nazwa zawodu Jedn. Ilość Elektromonter grupa II r-g 20,459 Elektromonter grupa III r-g 11,473 Monter grupa I r-g 7,1816 Monter grupa II r-g 3,5908 Monter telekomunikacyjnych linii kablowych II r-g 26,7 Monterzy r-g 3 679,9 Robotnicy r-g 281,572 Robotnicy grupa I r-g 18,711 Robotnicy grupa II r-g 123,469 Robotnicy transportowi r-g 0,01575 Ślusarze grupa II r-g 19,78 Razem (z dokładnością do zaokrągleń): 4 192,9 strona nr 8

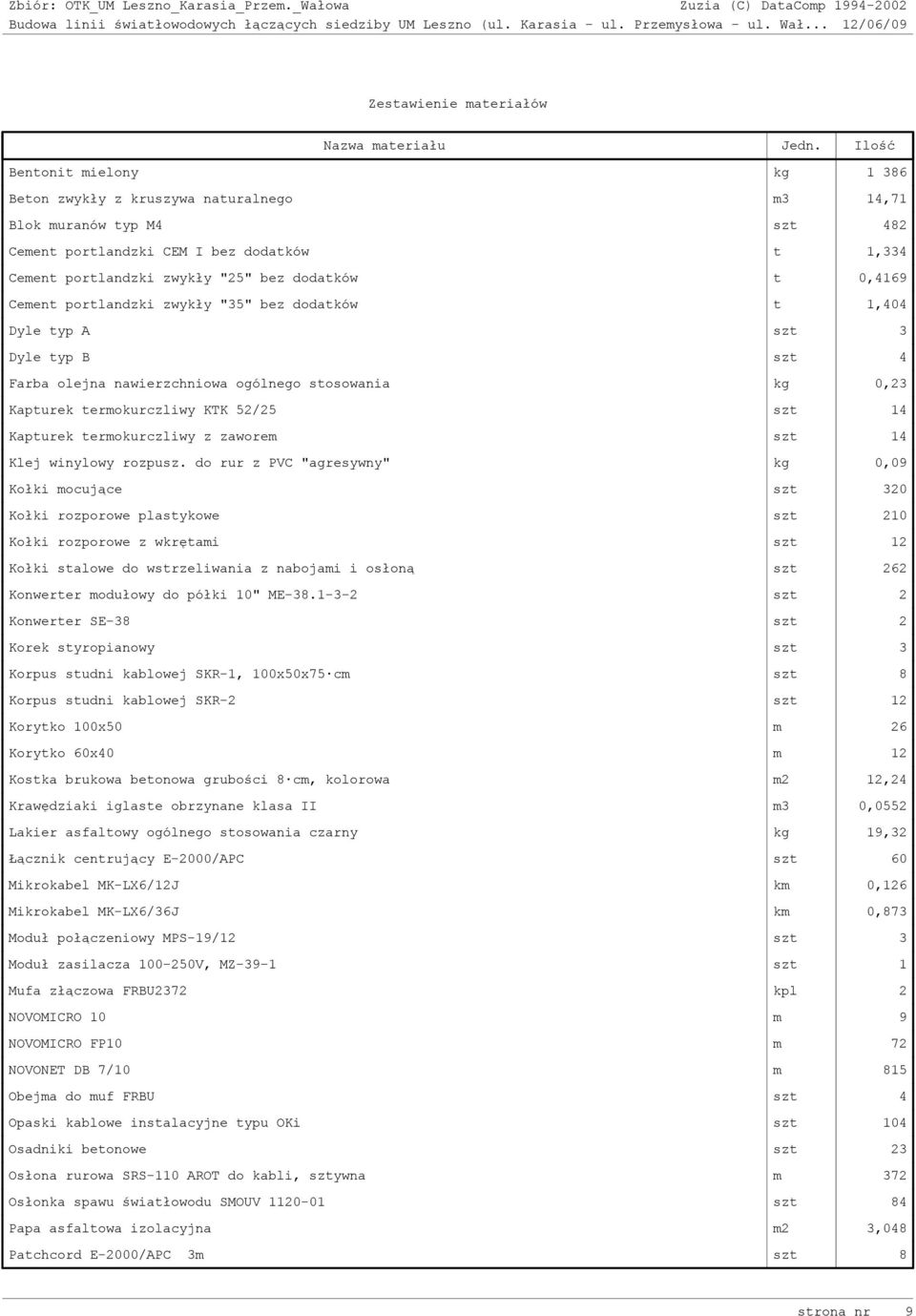

9 Zestawienie materiałów Nazwa materiału Jedn. Ilość Bentonit mielony kg Beton zwykły z kruszywa naturalnego m3 14,71 Blok muranów typ M4 szt 482 Cement portlandzki CEM I bez dodatków t 1,334 Cement portlandzki zwykły "25" bez dodatków t 0,4169 Cement portlandzki zwykły "35" bez dodatków t 1,404 Dyle typ A szt 3 Dyle typ B szt 4 Farba olejna nawierzchniowa ogólnego stosowania kg 0,23 Kapturek termokurczliwy KTK 52/25 szt 14 Kapturek termokurczliwy z zaworem szt 14 Klej winylowy rozpusz. do rur z PVC "agresywny" kg 0,09 Kołki mocujące szt 320 Kołki rozporowe plastykowe szt 210 Kołki rozporowe z wkrętami szt 12 Kołki stalowe do wstrzeliwania z nabojami i osłoną szt 262 Konwerter modułowy do półki 10" ME szt 2 Konwerter SE-38 szt 2 Korek styropianowy szt 3 Korpus studni kablowej SKR-1, 100x50x75 cm szt 8 Korpus studni kablowej SKR-2 szt 12 Korytko 100x50 m 26 Korytko 60x40 m 12 Kostka brukowa betonowa grubości 8 cm, kolorowa m2 12,24 Krawędziaki iglaste obrzynane klasa II m3 0,0552 Lakier asfaltowy ogólnego stosowania czarny kg 19,32 Łącznik centrujący E-2000/APC szt 60 Mikrokabel MK-LX6/12J km 0,126 Mikrokabel MK-LX6/36J km 0,873 Moduł połączeniowy MPS-19/12 szt 3 Moduł zasilacza V, MZ-39-1 szt 1 Mufa złączowa FRBU2372 kpl 2 NOVOMICRO 10 m 9 NOVOMICRO FP10 m 72 NOVONET DB 7/10 m 815 Obejma do muf FRBU szt 4 Opaski kablowe instalacyjne typu OKi szt 104 Osadniki betonowe szt 23 Osłona rurowa SRS-110 AROT do kabli, sztywna m 372 Osłonka spawu światłowodu SMOUV szt 84 Papa asfaltowa izolacyjna m2 3,048 Patchcord E-2000/APC 3m szt 8 strona nr 9

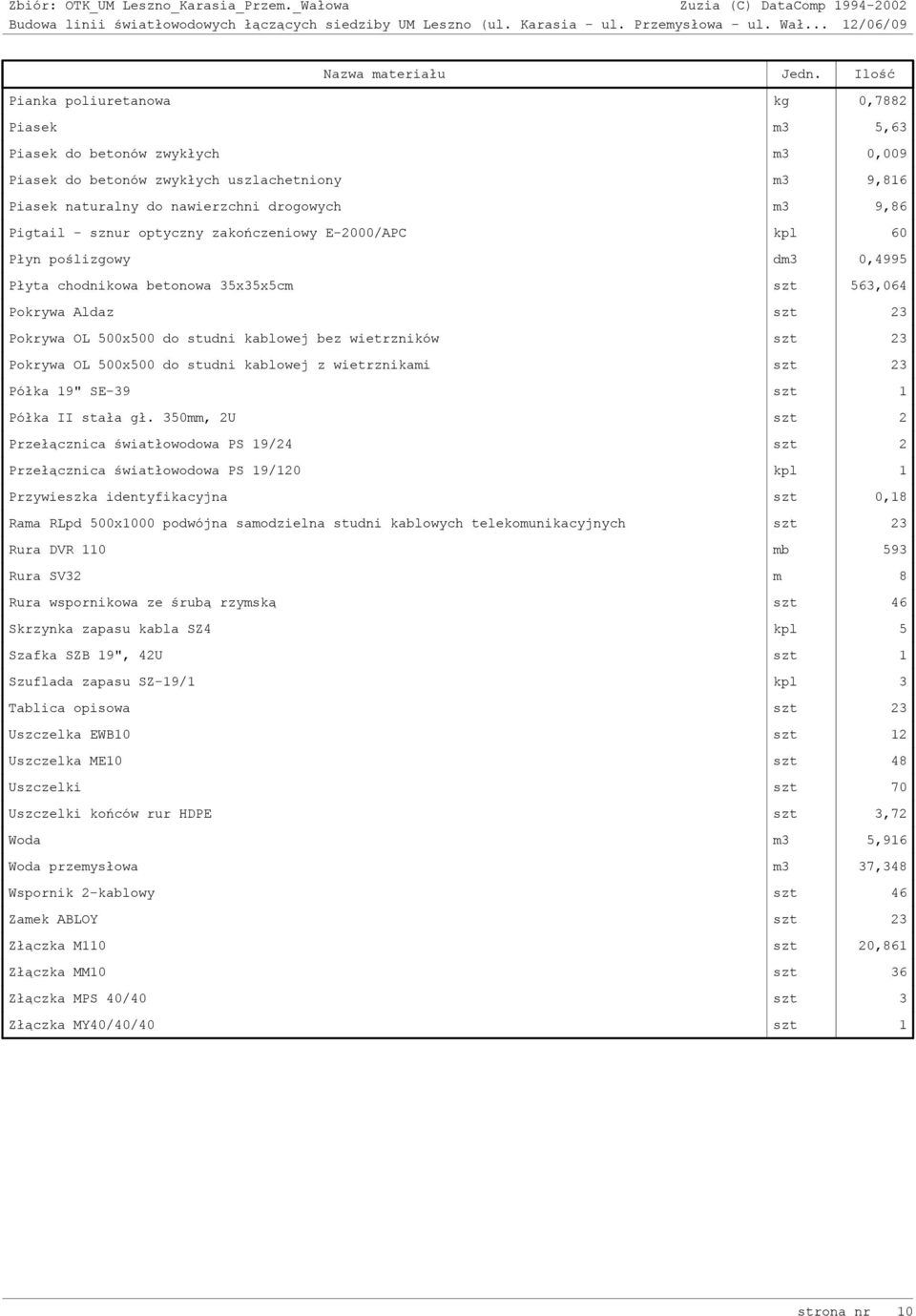

10 Nazwa materiału Jedn. Ilość Pianka poliuretanowa kg 0,7882 Piasek m3 5,63 Piasek do betonów zwykłych m3 0,009 Piasek do betonów zwykłych uszlachetniony m3 9,816 Piasek naturalny do nawierzchni drogowych m3 9,86 Pigtail - sznur optyczny zakończeniowy E-2000/APC kpl 60 Płyn poślizgowy dm3 0,4995 Płyta chodnikowa betonowa 35x35x5cm szt 563,064 Pokrywa Aldaz szt 23 Pokrywa OL 500x500 do studni kablowej bez wietrzników szt 23 Pokrywa OL 500x500 do studni kablowej z wietrznikami szt 23 Półka 19" SE-39 szt 1 Półka II stała gł. 350mm, 2U szt 2 Przełącznica światłowodowa PS 19/24 szt 2 Przełącznica światłowodowa PS 19/120 kpl 1 Przywieszka identyfikacyjna szt 0,18 Rama RLpd 500x1000 podwójna samodzielna studni kablowych telekomunikacyjnych szt 23 Rura DVR 110 mb 593 Rura SV32 m 8 Rura wspornikowa ze śrubą rzymską szt 46 Skrzynka zapasu kabla SZ4 kpl 5 Szafka SZB 19", 42U szt 1 Szuflada zapasu SZ-19/1 kpl 3 Tablica opisowa szt 23 Uszczelka EWB10 szt 12 Uszczelka ME10 szt 48 Uszczelki szt 70 Uszczelki końców rur HDPE szt 3,72 Woda m3 5,916 Woda przemysłowa m3 37,348 Wspornik 2-kablowy szt 46 Zamek ABLOY szt 23 Złączka M110 szt 20,861 Złączka MM10 szt 36 Złączka MPS 40/40 szt 3 Złączka MY40/40/40 szt 1 strona nr 10

11 Zestawienie sprzętu Nazwa sprzętu Jedn. Ilość Beczkowóz ciągniony 1000 dm3 m-g 115,08 Ciągnik kołowy 37 kw (50 KM) m-g 31,67 Dmuchawa gorącego powietrza m-g 17,12 Koparka jednonaczyniowa na podwoziu samochodowym 0.25 m3 m-g 43,23 Koparko-spycharka na podwoziu ciągnika kołowego 0.25 m3 m-g 73,888 Przyczepa do przewożenia kabli m-g 3,02697 Przyczepa samowyładowcza o ładowności 5 t m-g 31,67 Reflektometr m-g 92,32 Samochód dostawczy do 0.9 t m-g 363,742 Samochód montażowy do 0.9 t m-g 17,12 Samochód samowyładowczy do 5 t m-g 210,432 Samochód skrzyniowy do 3.5 t m-g 47,106 Samochód skrzyniowy do 5 t m-g 265,07 Spawarka do włókien światłowodowych m-g 49,64 Sprężarka powietrzna przewoźna spalinowa 0.5m3/min m-g 17,92 Sprężarka powietrzna przewoźna spalinowa 10 m3/min m-g 9 Sprężarka powietrzna przewoźna spalinowa 12 m3/min m-g 3,02697 Ubijak spalinowy 50 kg m-g 209,363 Ubijak spalinowy 200 kg m-g 43,23 Urządzenie do wdmuchiwania kabli metodą strumieniową m-g 3,02697 Urządzenie płucząco-wiercące do przewiertów sterowanych m-g 115,08 Urządzenie przeciskowe m-g 43,23 Walec wibracyjny samojezdny m-g 4,008 Wciągarka ręczna m-g 2,7441 Wibrator powierzchniowy do 225 kg m-g 15,6 Wiertnica wieloczynnościowa elektryczna m-g 0,384 Zespół prądotwórczy jednofazowy 2.5 kva m-g 175,43 Zestaw do pomiarów reflektancji m-g 11,82 Zestaw do pomiaru mocy optycznej m-g 18,32 Zestaw telefonów optycznych m-g 18,32 Zgrzewarka do zgrzewania czołowego rur PE m-g 115,08 Zgrzewarka elektrooporowa rur PE m-g 43,23 Żuraw samochodowy do 4 t m-g 78,28 strona nr 11

12 Dodatki Obsługa geodezyjna (0,779 km) Zajęcie pasa drogowego - (8m2 x 20 szt.- komory przeciskowe) + (1,5m x 593m - wykop pod kanalizację) Projekty organizacji ruchu Opis Razem: Wartość strona nr 12
