1 P R Z E D M I A R R O B Ó T Budowa przyłącza telekomunikacyjnego (RK711), (RK712), (RK714), (RK714a) wraz z kablem światłowodo Biblioteka UM ul. Muszyńskiego 2 (E2) - Akademik UŁ ul. Poranna 12 w Łodzi (L39). Inwestor: Politechnika Łódzka Sprawdzający: Inwestor: Wykonawca: Wykonujący:

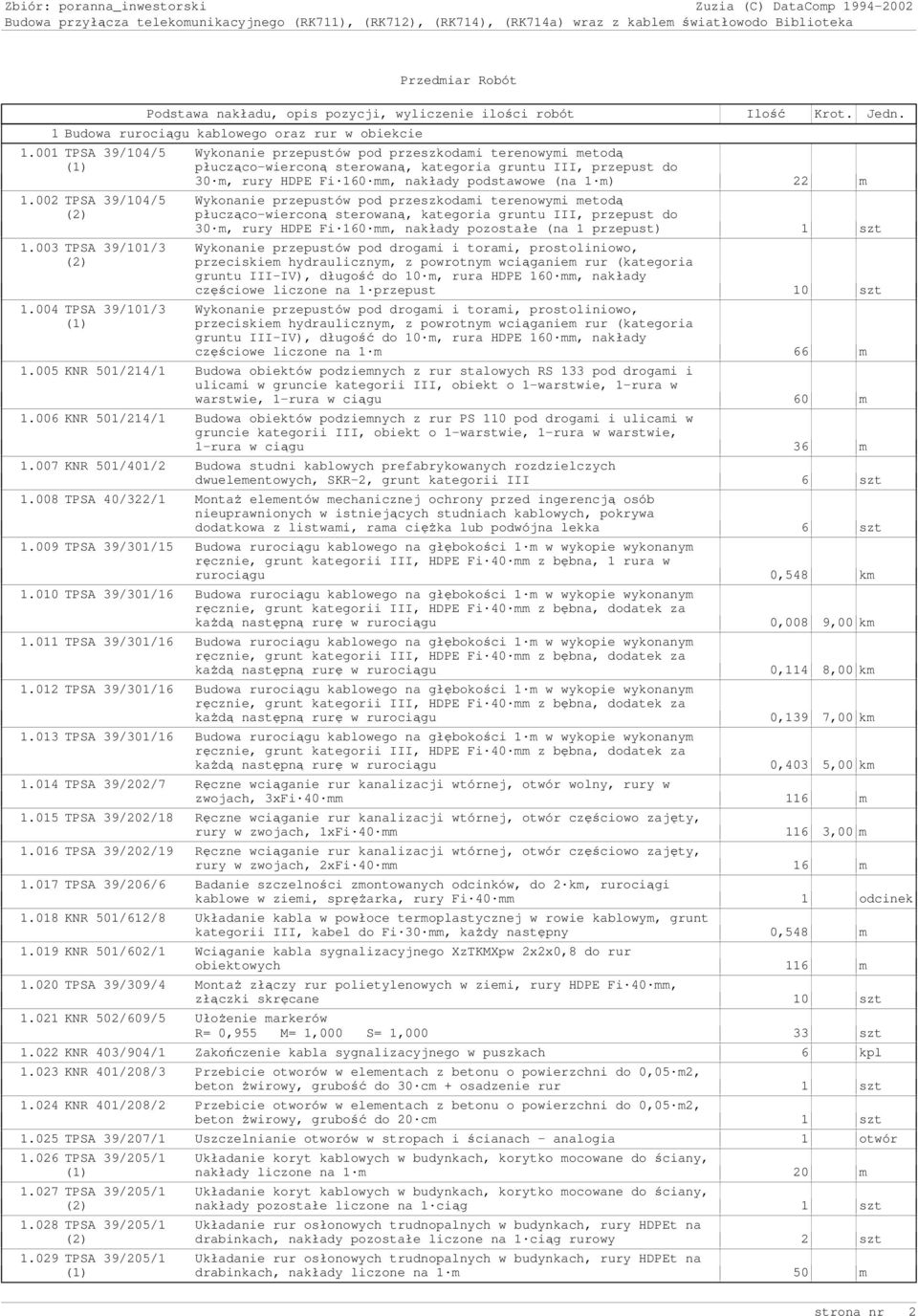

2 Przedmiar Robót Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn. 1 Budowa rurociągu kablowego oraz rur w obiekcie TPSA 39/104/5 (1) TPSA 39/104/5 (2) TPSA 39/101/3 (2) TPSA 39/101/3 (1) Wykonanie przepustów pod przeszkodami terenowymi metodą płucząco-wierconą sterowaną, kategoria gruntu III, przepust do 30 m, rury HDPE Fi 160 mm, nakłady podstawowe (na 1 m) 22 m Wykonanie przepustów pod przeszkodami terenowymi metodą płucząco-wierconą sterowaną, kategoria gruntu III, przepust do 30 m, rury HDPE Fi 160 mm, nakłady pozostałe (na 1 przepust) 1 szt Wykonanie przepustów pod drogami i torami, prostoliniowo, przeciskiem hydraulicznym, z powrotnym wciąganiem rur (kategoria gruntu III-IV), długość do 10 m, rura HDPE 160 mm, nakłady częściowe liczone na 1 przepust 10 szt Wykonanie przepustów pod drogami i torami, prostoliniowo, przeciskiem hydraulicznym, z powrotnym wciąganiem rur (kategoria gruntu III-IV), długość do 10 m, rura HDPE 160 mm, nakłady częściowe liczone na 1 m 66 m KNR 501/214/1 Budowa obiektów podziemnych z rur stalowych RS 133 pod drogami i ulicami w gruncie kategorii III, obiekt o 1-warstwie, 1-rura w warstwie, 1-rura w ciągu 60 m KNR 501/214/1 Budowa obiektów podziemnych z rur PS 110 pod drogami i ulicami w gruncie kategorii III, obiekt o 1-warstwie, 1-rura w warstwie, 1-rura w ciągu 36 m KNR 501/401/2 Budowa studni kablowych prefabrykowanych rozdzielczych dwuelementowych, SKR-2, grunt kategorii III 6 szt TPSA 40/322/1 MontaŜ elementów mechanicznej ochrony przed ingerencją osób nieuprawnionych w istniejących studniach kablowych, pokrywa dodatkowa z listwami, rama cięŝka lub podwójna lekka 6 szt TPSA 39/301/15 Budowa rurociągu kablowego na głębokości 1 m w wykopie wykonanym ręcznie, grunt kategorii III, HDPE Fi 40 mm z bębna, 1 rura w rurociągu 0,548 km TPSA 39/301/16 Budowa rurociągu kablowego na głębokości 1 m w wykopie wykonanym ręcznie, grunt kategorii III, HDPE Fi 40 mm z bębna, dodatek za kaŝdą następną rurę w rurociągu 0,008 9,00 km TPSA 39/301/16 Budowa rurociągu kablowego na głębokości 1 m w wykopie wykonanym ręcznie, grunt kategorii III, HDPE Fi 40 mm z bębna, dodatek za kaŝdą następną rurę w rurociągu 0,114 8,00 km TPSA 39/301/16 Budowa rurociągu kablowego na głębokości 1 m w wykopie wykonanym ręcznie, grunt kategorii III, HDPE Fi 40 mm z bębna, dodatek za kaŝdą następną rurę w rurociągu 0,139 7,00 km TPSA 39/301/16 Budowa rurociągu kablowego na głębokości 1 m w wykopie wykonanym ręcznie, grunt kategorii III, HDPE Fi 40 mm z bębna, dodatek za kaŝdą następną rurę w rurociągu 0,403 5,00 km TPSA 39/202/7 Ręczne wciąganie rur kanalizacji wtórnej, otwór wolny, rury w zwojach, 3xFi 40 mm 116 m TPSA 39/202/18 Ręczne wciąganie rur kanalizacji wtórnej, otwór częściowo zajęty, rury w zwojach, 1xFi 40 mm 116 3,00 m TPSA 39/202/19 Ręczne wciąganie rur kanalizacji wtórnej, otwór częściowo zajęty, rury w zwojach, 2xFi 40 mm 16 m TPSA 39/206/6 Badanie szczelności zmontowanych odcinków, do 2 km, rurociągi kablowe w ziemi, spręŝarka, rury Fi 40 mm 1 odcinek KNR 501/612/8 Układanie kabla w powłoce termoplastycznej w rowie kablowym, grunt kategorii III, kabel do Fi 30 mm, kaŝdy następny 0,548 m KNR 501/602/1 Wciąganie kabla sygnalizacyjnego XzTKMXpw 2x2x0,8 do rur obiektowych 116 m TPSA 39/309/4 MontaŜ złączy rur polietylenowych w ziemi, rury HDPE Fi 40 mm, złączki skręcane 10 szt KNR 502/609/5 UłoŜenie markerów R= 0,955 M= 1,000 S= 1, szt KNR 403/904/1 Zakończenie kabla sygnalizacyjnego w puszkach 6 kpl KNR 401/208/3 Przebicie otworów w elementach z betonu o powierzchni do 0,05 m2, beton Ŝwirowy, grubość do 30 cm + osadzenie rur 1 szt KNR 401/208/2 Przebicie otworów w elementach z betonu o powierzchni do 0,05 m2, beton Ŝwirowy, grubość do 20 cm 1 szt TPSA 39/207/1 Uszczelnianie otworów w stropach i ścianach - analogia 1 otwór TPSA 39/205/1 (1) TPSA 39/205/1 (2) TPSA 39/205/1 (2) TPSA 39/205/1 (1) Układanie koryt kablowych w budynkach, korytko mocowane do ściany, nakłady liczone na 1 m 20 m Układanie koryt kablowych w budynkach, korytko mocowane do ściany, nakłady pozostałe liczone na 1 ciąg 1 szt Układanie rur osłonowych trudnopalnych w budynkach, rury HDPEt na drabinkach, nakłady pozostałe liczone na 1 ciąg rurowy 2 szt Układanie rur osłonowych trudnopalnych w budynkach, rury HDPEt na drabinkach, nakłady liczone na 1 m 50 m strona nr 2

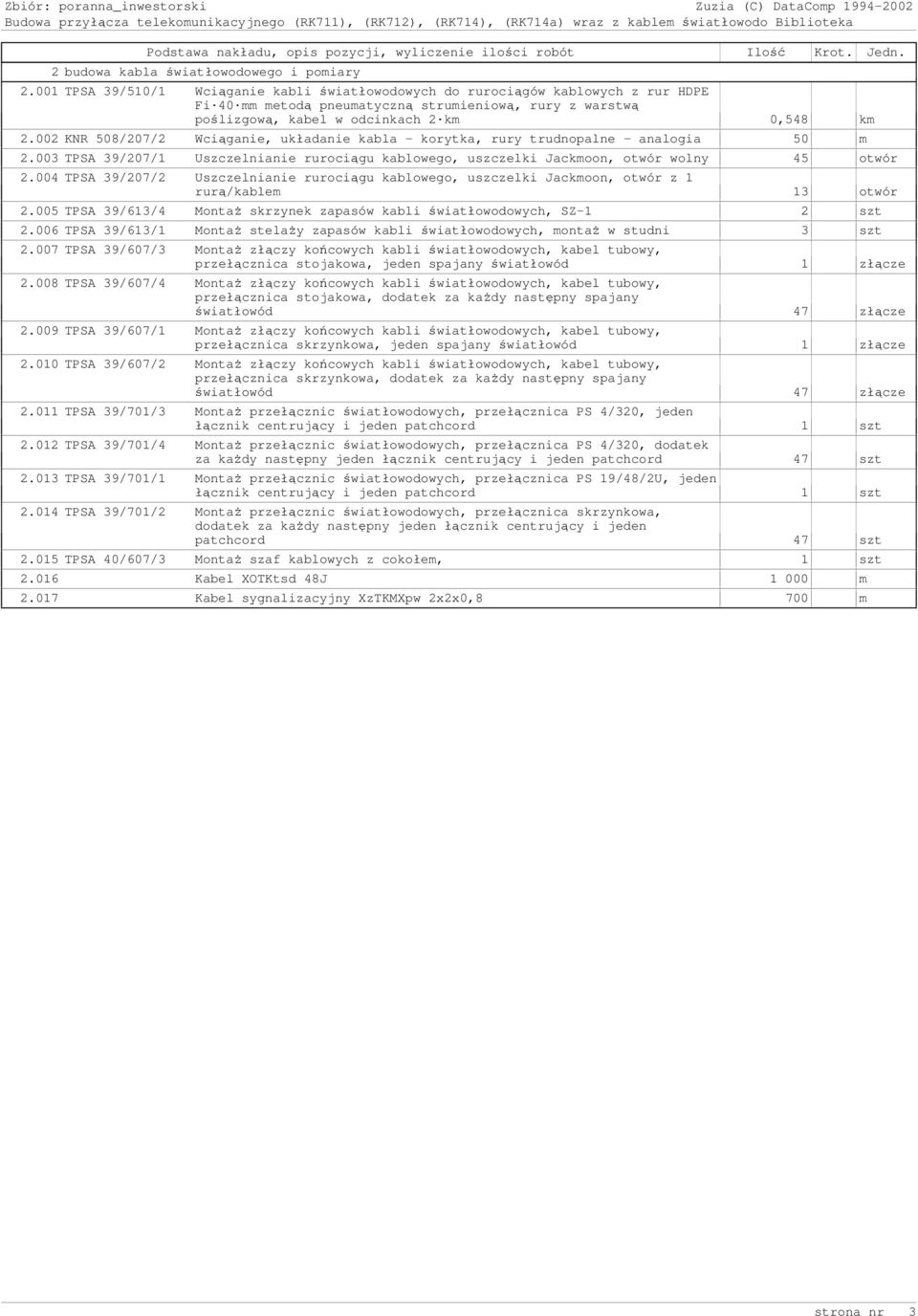

3 Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn. 2 budowa kabla światłowodowego i pomiary TPSA 39/510/1 Wciąganie kabli światłowodowych do rurociągów kablowych z rur HDPE Fi 40 mm metodą pneumatyczną strumieniową, rury z warstwą poślizgową, kabel w odcinkach 2 km 0,548 km KNR 508/207/2 Wciąganie, układanie kabla - korytka, rury trudnopalne - analogia 50 m TPSA 39/207/1 Uszczelnianie rurociągu kablowego, uszczelki Jackmoon, otwór wolny 45 otwór TPSA 39/207/2 Uszczelnianie rurociągu kablowego, uszczelki Jackmoon, otwór z 1 rurą/kablem 13 otwór TPSA 39/613/4 MontaŜ skrzynek zapasów kabli światłowodowych, SZ-1 2 szt TPSA 39/613/1 MontaŜ stelaŝy zapasów kabli światłowodowych, montaŝ w studni 3 szt TPSA 39/607/3 MontaŜ złączy końcowych kabli światłowodowych, kabel tubowy, przełącznica stojakowa, jeden spajany światłowód 1 złącze TPSA 39/607/4 MontaŜ złączy końcowych kabli światłowodowych, kabel tubowy, przełącznica stojakowa, dodatek za kaŝdy następny spajany światłowód 47 złącze TPSA 39/607/1 MontaŜ złączy końcowych kabli światłowodowych, kabel tubowy, przełącznica skrzynkowa, jeden spajany światłowód 1 złącze TPSA 39/607/2 MontaŜ złączy końcowych kabli światłowodowych, kabel tubowy, przełącznica skrzynkowa, dodatek za kaŝdy następny spajany światłowód 47 złącze TPSA 39/701/3 MontaŜ przełącznic światłowodowych, przełącznica PS 4/320, jeden łącznik centrujący i jeden patchcord 1 szt TPSA 39/701/4 MontaŜ przełącznic światłowodowych, przełącznica PS 4/320, dodatek za kaŝdy następny jeden łącznik centrujący i jeden patchcord 47 szt TPSA 39/701/1 MontaŜ przełącznic światłowodowych, przełącznica PS 19/48/2U, jeden łącznik centrujący i jeden patchcord 1 szt TPSA 39/701/2 MontaŜ przełącznic światłowodowych, przełącznica skrzynkowa, dodatek za kaŝdy następny jeden łącznik centrujący i jeden patchcord 47 szt TPSA 40/607/3 MontaŜ szaf kablowych z cokołem, 1 szt Kabel XOTKtsd 48J m Kabel sygnalizacyjny XzTKMXpw 2x2x0,8 700 m strona nr 3

4 3 Nawierzchnie Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn KNR 231/815/6 Rozebranie chodników, wysepek przystankowych i przejść dla pieszych, płyty betonowe 35x35x5 cm na podsypce cementowo-piaskowej 380 m KNR 231/502/3 Chodniki z płyt betonowych, 35x35x5 cm na podsypce cementowo-piaskowej z wypełnieniem spoin zaprawą cementową 380 m KNR 503/1401/2 Usunięcie krzewów miękkich 10 m KNR 221/404/4 Wykonanie trawników parkowych siewem, z nawoŝeniem, kategoria gruntu III R= 0,955 M= 1,000 S= 1,000 0,04 ha KNBK 2/306/1 Wywóz ziemi i gruzu wywiezienie ziemi na wyzn. wysypisko z załadowaniem i wyładowaniem samochodami na odległość do 1 km kategoria gruntu I-III (poz 190) 12 m KNBK 2/306/2 Wywóz ziemi i gruzu dodatek do wywózki ziemi za kaŝde rozpocz. 0.5 km odgległość transportu ponad 1 km (poz 191) 12 m KNBK 2/306/1 Przywóz nowego gruntu z załadowaniem i wyładowaniem samochodami na odległość do 1 km kategoria gruntu I-III (poz 190) - analogia 10 m KNBK 2/306/2 Przywóz nowego gruntu z załadowaniem i wyładowaniem samochodami za kaŝde rozpocz. 0.5 km odgległość transportu ponad 1 km (poz 191) - analogia 10 m3 strona nr 4

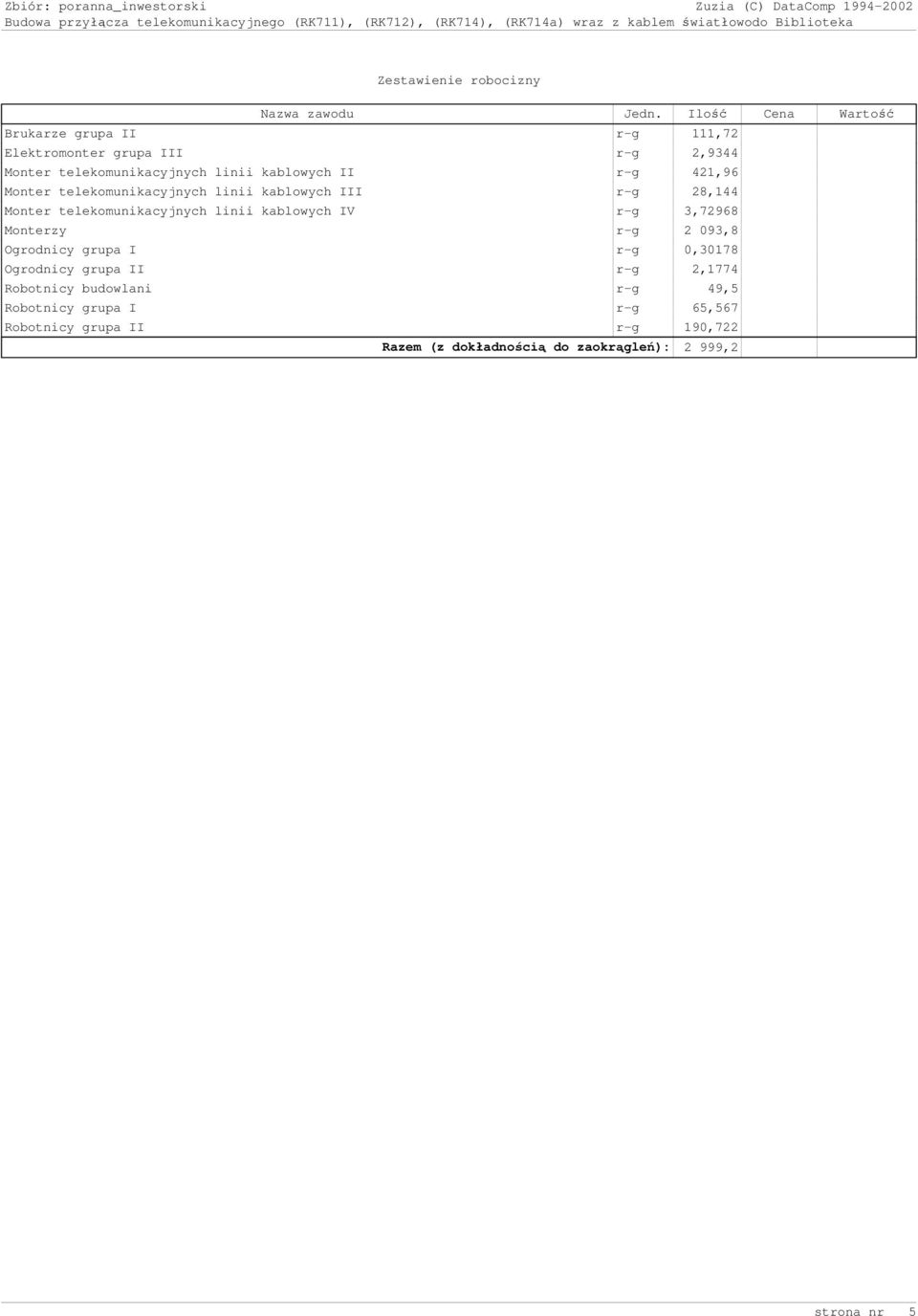

5 Zestawienie robocizny Nazwa zawodu Jedn. Ilość Cena Wartość Brukarze grupa II r-g 111,72 Elektromonter grupa III r-g 2,9344 Monter telekomunikacyjnych linii kablowych II r-g 421,96 Monter telekomunikacyjnych linii kablowych III r-g 28,144 Monter telekomunikacyjnych linii kablowych IV r-g 3,72968 Monterzy r-g 2 093,8 Ogrodnicy grupa I r-g 0,30178 Ogrodnicy grupa II r-g 2,1774 Robotnicy budowlani r-g 49,5 Robotnicy grupa I r-g 65,567 Robotnicy grupa II r-g 190,722 Razem (z dokładnością do zaokrągleń): 2 999,2 strona nr 5

6 Zestawienie materiałów Nazwa materiału Jedn. Ilość Cena Wartość Asfalt drogowy stały D-35, luzem kg 53,576 Azofoska t 0,02 Bentonit mielony kg 181,5 Benzyna do ekstrakcji dm3 0,09769 Beton zwykły z kruszywa naturalnego B-17.5 (mieszanka betonowa) m3 0,15 Cement portlandzki zwykły "25" bez dodatków t 0,015 Cement portlandzki zwykły "35" bez dodatków t 7,068 Deski iglaste obrzynane klasa II, grubości 32 mm m3 0,7258 Drut stalowy okrągły miękki Fi 1.0 mm kg 0,116 Drut stalowy okrągły miękki Fi 3 mm kg 4,64 Kabel XOTKtsd 48J m Kabel XzTKMXpw 2x2x0,8 m 700 Kapturek termokurczliwy KTK szt 2,33096 Kapturek termokurczliwy KTK 52/25 szt 1 Kapturek termokurczliwy z zaworem szt 1 Kit epoksydowy K-1 kpl 1,16548 Kołki rozporowe plastykowe szt 36 Kołki stalowe do wstrzeliwania z nabojami i osłoną szt 56 Krawędziaki iglaste wymiarowe 50x50 mm m3 0,02388 Krawędziaki iglaste wymiarowe klasa II, 120x120 mm m3 0,08118 Lakier asfaltowy ogólnego stosowania czarny kg 1,75 Listwa elektroinstalacyjna z PVC naścienna m 20,6 Listwa elektroinstalacyjna z PVC naścienna element wykończeniowy szt 5 Łącznik centrujący światłowodowy szt 96 Marker EMS szt 33 Nasiona traw kg 7,2 Opaski kablowe instalacyjne typu OKi szt 70 Opaski oznaczeniowe kablowe szt 2,32 Osłonka spoiny światłowodu szt 96 Pianka poliuretanowa kg 21,73 Piasek do betonów zwykłych m3 32,35 Pigtail - sznur optyczny zakończeniowy kpl 96 Płyn poślizgowy dm3 0,274 Płyta chodnikowa betonowa 35x35x5cm szt 3 074,2 Pokrywa studzienek telekom. dodatkowa z listwami szt 6 Poprzeczki stalowe szt 5 Przełącznica światłowodowa 19" 2U 48xSC/APC kpl 1 Przełącznica światłowodowa PS 4/320 SC/APC 2,2m kpl 1 Przewody kabelkowe powłoka polwinitowa o przekroju Ŝył 12Cu 20Al m 52 Przewód LY 450/750V 1x6 mm2 m 2 Przywieszka identyfikacyjna szt 14,56 Rura HDPE Fi 40/3,7 m 5 439,1 Rura HDPE Fi 160/11,4 mm m 90,64 Rura PS Fi 110 mm m 36,21 Rura stalowa bez szwu czarna, Fi 33,7/2,9 m 6,3 Rura stalowa bez szwu czarna, Fi 133,0/4,0 m 61,2 Rura trudnopalna HDPEt m 51,5 Skrzynka zapasu kabla kpl 2 Spirytus denaturowy dm3 0,1196 StelaŜ zapasu kabla kpl 3 Studnia kablowa Ŝelbetowa SKR-2 szt 6 Szafa kablowa 19" 42U 800x800 szt 1 Sznur optyczny łączeniowy (patchcord) kpl 96 Śruby łubkowe z nakrętkami M10x40 mm kg 0,25 Śruby stalowe zgrubne M20x 60 z nakrętkami i podkładkami szt 20 Taśma ostrzegawcza z folii PE do znakowania tras kablowych m 569,92 Uszczelki szt 1 Uszczelki JACKMOON JM-BLA-12D148U szt 45 Uszczelki JACKMOON JM-SIM-12S070SB szt 13 Uszczelki końców rur HDPE szt 38,56 strona nr 6

7 Nazwa materiału Jedn. Ilość Cena Wartość Uszczelki rur kanalizacji pierwotnej kpl 9,6 Woda m3 10,908 Woda przemysłowa m3 3,178 Wspornik 2-kablowy szt 14,24 Złączki szt 10 Razem (z dokładnością do zaokrągleń): strona nr 7

8 Zestawienie sprzętu Nazwa sprzętu Jedn. Ilość Cena Wartość Beczkowóz ciągniony 1000 dm3 m-g 16,94 Koparka jednonaczyniowa na podwoziu samochodowym 0.25 m3 (1) m-g 65,34 Przyczepa dłuŝycowa do samochodu, do 4.5 t m-g 4,8705 Przyczepa do przewoŝenia kabli m-g 51,27 Przyczepa do przewoŝenia kabli do 4 t m-g 3,14734 Reflektometr m-g 44,64 Samochód dostawczy do 0.9 t (1) m-g 338,693 Samochód samowyładowczy do 5 t (1) m-g 30,332 Samochód skrzyniowy do 3.5 t (1) m-g 11,3 Samochód skrzyniowy do 3.5 t (Trambus) (1) m-g 61,176 Samochód skrzyniowy do 5 t (1) m-g 169,901 Spawarka do włókien światłowodowych (1) m-g 44,64 SpręŜarka powietrzna przewoźna spalinowa 0.5m3/min m-g 1,64042 SpręŜarka powietrzna przewoźna spalinowa 12 m3/min (1) m-g 3,8086 Ubijak spalinowy 50 kg m-g 27,508 Ubijak spalinowy 200 kg m-g 65,34 Urządzenie do wdmuchiwania kabli metodą strumieniową m-g 3,8086 Urządzenie płucząco-wiercące do przewiertów sterowanych m-g 16,94 Urządzenie przeciskowe m-g 65,34 Wciągarka mechaniczna z napędem spalinowym 1.5 t m-g 1,566 Wciągarka ręczna m-g 7,2776 Zaprzęg jednokonny (1) m-g 1,364 Zespół prądotwórczy jednofazowy 2.5 kva m-g 82,28 Zgrzewarka do zgrzewania czołowego rur PE m-g 16,94 Zgrzewarka elektrooporowa rur PE m-g 65,34 śuraw samochodowy do 4 t (1) m-g 7,2 Razem (z dokładnością do zaokrągleń): strona nr 8

9 Tabela elementów scalonych Nazwa elementu 1 Budowa rurociągu kablowego oraz rur w obiekcie 2 budowa kabla światłowodowego i pomiary 3 Nawierzchnie Suma elementów kosztorysu Wartość z narzutami strona nr 9
