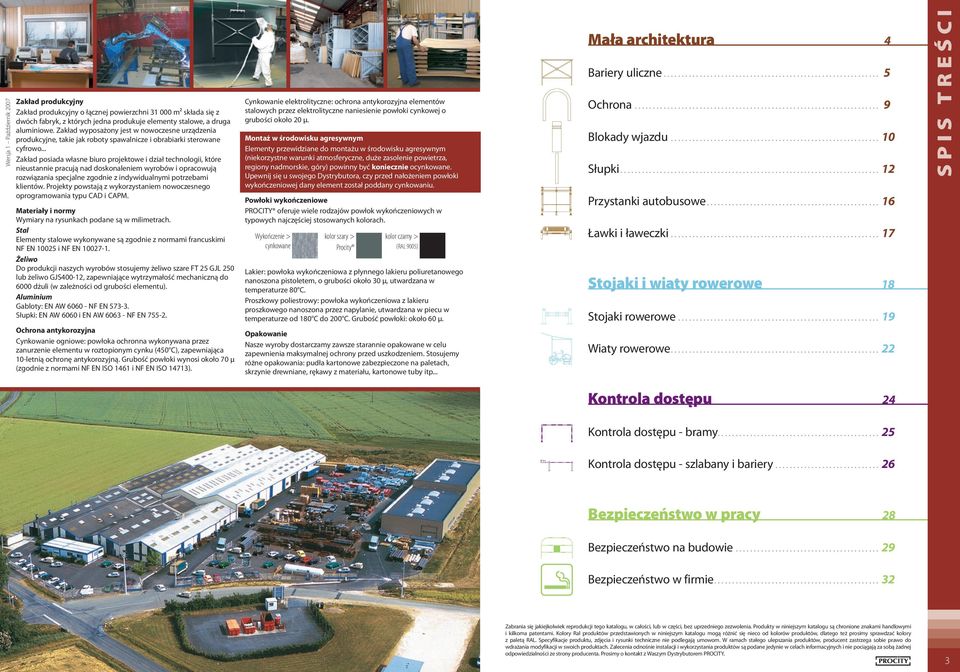

2 Wersja 1 Październik 2007 Zakład produkcyjny Zakład produkcyjny o łącznej powierzchni m² składa się z dwóch fabryk, z których jedna produkuje elementy stalowe, a druga aluminiowe. Zakład wyposażony jest w nowoczesne urządzenia produkcyjne, takie jak roboty spawalnicze i obrabiarki sterowane cyfrowo... Zakład posiada własne biuro projektowe i dział technologii, które nieustannie pracują nad doskonaleniem wyrobów i opracowują rozwiązania specjalne zgodnie z indywidualnymi potrzebami klientów. Projekty powstają z wykorzystaniem nowoczesnego oprogramowania typu CAD i CAPM. Materiały i normy Wymiary na rysunkach podane są w milimetrach. Stal Elementy stalowe wykonywane są zgodnie z normami francuskimi NF EN i NF EN Żeliwo Do produkcji naszych wyrobów stosujemy żeliwo szare FT 25 GJL 250 lub żeliwo GJS400-12, zapewniające wytrzymałość mechaniczną do 6000 dżuli (w zależności od grubości elementu). Aluminium Gabloty: EN AW NF EN Słupki: EN AW 6060 i EN AW NF EN Ochrona antykorozyjna Cynkowanie ogniowe: powłoka ochronna wykonywana przez zanurzenie elementu w roztopionym cynku (450 C), zapewniająca 10-letnią ochronę antykorozyjną. Grubość powłoki wynosi około 70 μ (zgodnie z normami NF EN ISO 1461 i NF EN ISO 14713). Cynkowanie elektrolityczne: ochrona antykorozyjna elementów stalowych przez elektrolityczne naniesienie powłoki cynkowej o grubości około 20 μ. Montaż w środowisku agresywnym Elementy przewidziane do montażu w środowisku agresywnym (niekorzystne warunki atmosferyczne, duże zasolenie powietrza, regiony nadmorskie, góry) powinny być koniecznie ocynkowane. Upewnij się u swojego Dystrybutora, czy przed nałożeniem powłoki wykończeniowej dany element został poddany cynkowaniu. Powłoki wykończeniowe PROCITY oferuje wiele rodzajów powłok wykończeniowych w typowych najczęściej stosowanych kolorach. Wykończenie > cynkowane kolor szary > Procity kolor czarny > (RAL 9005) Lakier: powłoka wykończeniowa z płynnego lakieru poliuretanowego nanoszona pistoletem, o grubości około 30 μ, utwardzana w temperaturze 80 C. Proszkowy poliestrowy: powłoka wykończeniowa z lakieru proszkowego nanoszona przez napylanie, utwardzana w piecu w temperaturze od 180 C do 200 C. Grubość powłoki: około 60 μ. Opakowanie Nasze wyroby dostarczamy zawsze starannie opakowane w celu zapewnienia maksymalnej ochrony przed uszkodzeniem. Stosujemy różne opakowania: pudła kartonowe zabezpieczone na paletach, skrzynie drewniane, rękawy z materiału, kartonowe tuby itp... Mała architektura 4 Bariery uliczne Ochrona Blokady wjazdu Słupki Przystanki autobusowe Ławki i ławeczki Stojaki i wiaty rowerowe 18 Stojaki rowerowe Wiaty rowerowe S P I S T R E Ś C I Kontrola dostępu 24 Kontrola dostępu - bramy Kontrola dostępu - szlabany i bariery Bezpieczeństwo w pracy 28 Bezpieczeństwo na budowie Bezpieczeństwo w firmie Zabrania się jakiejkolwiek reprodukcji tego katalogu, w całości, lub w części, bez uprzedniego zezwolenia. Produkty w niniejszym katalogu są chronione znakami handlowymi i kilkoma patentami. Kolory Ral produktów przedstawionych w niniejszym katalogu mogą różnić się nieco od kolorów produktów, dlatego też prosimy sprawdzać kolory z paletą RAL. Specyfikacje produktu, zdjęcia i rysunki techniczne nie podlegają umowom. W ramach stałego ulepszania produktów, producent zastrzega sobie prawo do wdrażania modyfikacji w swoich produktach. Zalecenia odnośnie instalacji i wykorzystania produktów są podane jedynie w celach informacyjnych i nie pociągają za sobą żadnej odpowiedzialności ze strony producenta. Prosimy o kontakt z Waszym Dystrybutorem PROCITY.

3 Mała architektura Bariera Linea Nowoczesny i elegancki wygląd. Barierka ta zapewnia większe bezpieczeństwo dzięki małym prześwitom oraz wypełnieniu z siatki o kwadratowym oczku wycinanej laserowo. Stal malowana na warstwie cynku (kolor szary Procity lub czarny RAL 9005) Gałka z aluminium Długość: 1572 mm Model nr Bariera Province Klasyczna elegancja tego modelu sprawia, iż bariera ta doskonale komponuje się z każdym otoczeniem. Stal malowana na warstwie cynku (kolor szary Procity lub czarny RAL 9005) Gałka z aluminium Bariery uliczne Długość: 1572 mm Model nr

4 Bariery uliczne Bariery uliczne Bariera Lisbonne Lekko odstająca poręcz zapewnia idealną ciągłość linii z pozostałymi barierkami. Stal malowana na warstwie cynku (kolor szary Procity lub czarny RAL 9005) Dwie długości: 1000 i 1500 mm Długość 1000 mm Model nr Długość 1500 mm Model nr Barierka z wypełnieniem z prętów Rama z rury stalowej Ø 35 mm Pręty: stalowe rurki Ø 16 mm Dwie długości: 1000 mm (7 prętów) i 2000 mm (13 prętów) Wykończenie: cynkowane lub malowane na warstwie cynku (kolor szary Procity lub czarny RAL 9005) Montaż kotwiony Opcja: mocowanie za pomocą płyt mocujących Długość (w mm) Wersja ocynkowana Wersja malowana Province/Linéa Lisbonne Lisbonne System Serrubloc do barier ulicznych Zapewnia zgodność blokad z przepisami bezpieczeństwa (obowiązek zapewnienia dostępu dla pojazdów ratowniczych itp.) «Efekt zakotwienia»: idealna stabilność bariery (zalecany montaż z zastosowaniem 2 tulei Serrubloc ) Łatwe blokowanie i odblokowywanie: demontaż blokady w położeniu pionowym Zaślepka montowana na stałe zapewniająca bezpieczny dostęp Wszystkie elementy ocynkowane ( powłoka antykorozyjna) Rezerwa wolnego miejsca na gromadzący się piasek i pył (łatwy dostęp w celu usunięcia zabrudzeń) System odprowadzania wody (na dnie wnęki) Uchylna osłona zamka, lakierowana w kolorze czarnym Barierka «brzegowa» Wykonana z rury stalowej Ø 60 3 Długości: 1000, 1500 i 2000 mm Wysokość od podłoża: 300 mm Wykończenie: cynkowane Długość 1000 mm Model nr Długość 1500 mm Model nr Długość 2000 mm Model nr Do barier typu Lisbonne Model nr Do barier typu Province i Linea Mała architektura Model nr

5 Bariery uliczne Bariera zaokrąglona Wykonany ze stali Ø 60 Pręt wzmacniający ze stali Ø 60 Wysokość od podłoża 1000 mm; długość całkowita 1300 mm Długość: 1500 mm Wykończenie: cynkowane lub malowane na warstwie cynku (kolor szary Procity lub czarny RAL 9005) Montaż przez kotwienie bezpośrednio w podłożu Montaż również na płytach mocujących Cynkowane Model nr Wersja malowana Model nr Dostępne również w wersji 1000 i 2000 mm dł. Obramowanie zabezpieczające łączone Pełne zabezpieczenie montowane wokół przeszkody (drzewo, słup, latarnia itp.) Wykonane z rury stalowej Ø 60 mm Wymiary: 700 x 700 mm lub 1200 x 1200 mm Wykończenie: cynkowane lub malowane na warstwie cynku (kolor szary Procity lub czarny RAL 9005) Montaż na wcisk i bezpośrednie kotwienie Cynkowane Wersja malowana 700 x 700 mm x 1200 mm Zabezpieczenie dwustronne Zabezpieczenie hydrantów, budek telefonicznych, liczników zewnętrznych itp. Wykonane z rury stalowej Ø 60 mm Wykończenie: cynkowane lub malowane na warstwie cynku (kolor szary Procity lub czarny RAL 9005) Cynkowane Model nr Wersja malowana Model nr Ochrona Barierka do ochrony słupków Zabezpieczenie dolne słupów, latarń itp. Wykonana z rury stalowej Ø 60 mm Wykończenie: cynkowane Model nr Mała architektura

6 Blokady wjazdu Blokada wjazdu stała Wykonana w postaci jednego elementu z żeliwa Wytrzymałość mechaniczna do 6000 dżuli Wysokość od podłoża: 550 mm Średnica: 160 mm Waga : 25 kg Wykończenie malowane na warstwie podkładu (kolor szary Procity lub czarny RAL 9005) Model nr Blokada wjazdu wysuwana półautomatyczna Automatycznie wysuwana za pomocą tłoka pneumatycznego Zestaw w postaci jednego elementu z żeliwa Wytrzymałość mechaniczna do 6000 dżuli Wysokość od podłoża: 580 mm; Ø 160 mm Waga : blokada 36 kg + tuleja 62,5 kg Łatwy montaż dzięki uchwytom do przenoszenia Wykończenie: malowane na warstwie cynku (kolor szary Procity lub czarny RAL 9005) Wysuwanie blokady Blokady wjazdu Instrukcja obsługi: Wysuwanie blokady: pojedyncze przekręcenie klucza powoduje wysunięcie blokady i jej automatyczne zablokowanie w położeniu roboczym Chowanie blokady: przekręcić i wyjąć klucz, następnie stanąć na słupek blokady i wcisnąć go w podłoże aż do zablokowania Model nr Chowanie blokady Blokada wjazdu demontowalna System Serrubloc 21 umożliwia demontaż blokad: «Efekt zakotwienia»: idealna stabilność blokady wjazdu Łatwe blokowanie i odblokowywanie: demontaż blokady w położeniu pionowym Otwór po zdemontowaniu blokady zamykany solidną zaślepką z blokadą zabezpieczającą dekiel przed kradzieżą Wszystkie elementy ocynkowane ( powłoka antykorozyjna) Rezerwa wolnego miejsca na gromadzący się piasek i pył (łatwy dostęp w celu usunięcia zabrudzeń) System odprowadzania wody (na dnie wnęki) Uchylna osłona zamka, lakierowana w kolorze czarnym System Serrubloc 21 Model nr Mała architektura Wyrób stanowi uzupełnienie modelu blokady stałej. 11 Wysokość: 5 mm

7 Słupki Słupek stały Ø 76 mm i Ø 114 mm Rura stalowa Ø 76 mm lub 114 mm Wysokość od podłoża 1000 mm; długość całkowita 1200 mm Zaślepka wypukła spawana Wykończenie: cynkowane lub lakier na warstwie cynku (kolor szary Procity lub czarny RAL 9005) Opcja: mocowanie za pomocą płyty mocującej Wersja ocynkowana Wersja malowana Ø 76 mm Ø 114 mm Słupki przystosowane dla osób niedowidzących Ø 76 i Ø 114 mm Słupki są zgodne z nowymi regulacjami odnośnie dostosowania kolorów i wymiarów architektury miejskiej dla osób niedowidzących. Stalowe rury Ø 76 lub Ø 114 mm Gałki do wyboru: City lub Kula Wysokość słupków (bez gałki): 1480 mm Wykończenie: malowane na warstwie cynku, kolor czarny (RAL 9005); gałka lakierowana na biało (RAL 9010) Ø 76 mm Ø 114 mm Gałka City Gałka Kula < Gałka Kula Gałka > City Słupki Słupek Ø 168 mm Rura stalowa Ø 168 mm Wysokość słupków: 1500 mm Zaślepka wypukła spawana Wykończenie: cynkowane Opcja: mocowanie za pomocą płyty mocującej Model nr Słupek demontowalny Ø 76 i Ø 114 mm System Serrubloc 21 umożliwia demontaż wszystkich słupków Ø 76 i Ø 114 mm wymienionych na str. 12 i 13. Automatyczne blokowanie przez obrócenie słupka w osi, bez konieczności schylania się Odblokowywanie za pomocą klucza trójkątnego nr 11 i obrócenie słupka w osi, demontaż w położeniu pionowym Zaślepka montowana na stałe zapewniająca bezpieczny dostęp Całość zabezpieczona antykorozyjnie przez cynkowanie ogniowe Rezerwa wolnego miejsca na gromadzący się piasek i pył (łatwy dostęp w celu usunięcia zabrudzeń) System odprowadzania wody (na dnie wnęki) Część widoczna po zamontowaniu wykończona lakierem w kolorze czarnym Serrubloc 21 do słupków Ø 76 Model nr Serrubloc 21 do słupków Ø 114 Model nr Numer modelu dobrać odpowiednio do modelu zamówionego słupka. Serrubloc 21 do słupków Ø 76 mm Serrubloc 21 do słupków Ø 114 mm 12 Mała architektura 1

8 Słupki Słupki Słupek opuszczany Ø 76 mm Słupek opuszczany Ø 114 mm Słupek opuszczany Ø 76 i 114 mm Solidny słupek - najlepszy w swoim rodzaju. System blokowania zapewniający idealną sztywność słupka w położeniu roboczym Klucz trójkątny blokowany w zamku: aby go wyjąć, użytkownik musi ponownie zamknąć blokadę (Wyłącznie słupki o średnicy 114 mm) Automatyczna osłona zamka zapobiegająca przedostawaniu się piasku i liści (Wyłącznie słupki o średnicy 114 mm) Wykończenie: cynkowanie ogniowe lub lakier na warstwie cynku (kolor szary Procity lub czarny RAL 9005) Mocowanie przy użyciu kotew dostarczonych w zestawie Wersja ocynkowana Wersja malowana Słupek opuszczany Ø 76 mm Prześwit: 96 mm Słupek opuszczany Ø 114 mm Prześwit: 130 mm Słupek Amortichoc Ø 76 mm Słupek montowany na sprężynującym przegubie, uchylający się pod naporem pojazdów. Słupek do dróg pożarowych Większe bezpieczeństwo dzięki lepszej widoczności: słupki w kolorze białym z czerwonymi paskami odblaskowymi. Wysokość od podłoża 1000 mm; długość całkowita 1180 mm Wykończenie białym lakierem + 3 czerwone paski odblaskowe zapewniające większe bezpieczeństwo w ciemności Słupek montowany na stałe Ø 76 mm lub 70 x 70 mm, montaż przez bezpośrednie zakotwienie w podłożu (montaż również na płytach mocujących) Słupek montowany na stałe Ø 76 mm Słupek montowany na stałe 70 x 70 mm Słupek wyjmowany Ø 76 mm lub 70 x 70 mm w tulei: możliwość montażu 2 typów tulei zwykłej lub blokowanej za pomocą klucza trójkątnego (do wyboru) Tuleja zwykła do słupka Ø 76 mm Tuleja zwykła do słupka 70 x 70 mm Tuleja blokowana do słupka Ø 76 mm Tuleja blokowana do słupka 70 x 70 mm Dobrać odpowiednio do modelu słupka stałego Słupek opuszczany 70 x 70 mm, blokowany za pomocą klucza trójkątnego. Prześwit: 96 mm Słupek 70 x 70 mm Tuleja blokowana Tuleja zwykła Słupek 70 x 70 mm opuszczany Słupek Ø 76 montowany na stałe Rura Ø 76 długość 1000 Sprężyna Podstawa stalowa Uchwyt do podnoszenia Rura stalowa Ø 76 mm Przegub sprężynowy umożliwiający przechylanie słupka i jego samoczynny powrót do pionu Wysokość od podłoża: 1021 mm Wykończenie: cynkowanie ogniowe lub lakier na warstwie cynku (kolor szary Procity lub czarny RAL 9005) Montaż za pomocą uchwytu w kształcie litery U (w zestawie) Słupek opuszczany 70 x 70 mm Wersja ocynkowana Model nr Wersja malowana Mała architektura Model nr

9 Przystanki autobusowe Ławki PROCITY stanowią wyjątkowe połączenie wytrzymałości stali i elegancji wykonania. Ławki i ławeczki Przystanki autobusowe Dzięki zastosowaniu panoramicznego przeszklenia przystanek ten komponuje się z każdym otoczeniem, zarówno w mieście, jak w otwartym terenie. Dostępny w dwóch wielkościach (2,5 lub 5 metrów), w zależności od spodziewanego nasilenia ruchu pasażerów. Konstrukcja: Słupki aluminiowe Ø 76 mm na płytkach mocujących Dach: Zadaszenie z przeziernego poliwęglanu zabezpieczeniem UV, o gr. 6 mm, rama i rynny z profili aluminiowych Ściany: Ściana tylna i ściany boczne ze szkła bezpiecznego o gr. 8 mm z pasami ostrzegawczymi Wykończenie: Malowane (kolor szary Procity lub czarny RAL 9005) Wyposażenie dodatkowe: Gablota na rozkład jazy autobusów, dostarczona w zestawie: wys. 750 x szer. 550 x grubość 30 mm, z anodowanego aluminium i szybą ze wzmocnionego pleksiglasu Opcja : p. strona obok Długość 2500 mm Model nr Długość 5000 mm Model nr Linia Oslo Siedzisko i oparcie z perforowanej blachy stalowej o gr. 2,5 mm, brzegi wywinięte i zabezpieczone przez zgniecenie, naroża zaokrąglone Długość siedziska 1480 mm Nogi z rury stalowej Ø 76 mm Wykończenie lakierowane na warstwie cynku (kolor szary Procity lub czarny RAL 9005) Opcjonalnie : podstawa dekoracyjna ze stopu aluminium maskująca zakotwienie 1 Ławka Oslo Model nr Ławeczka Oslo Model nr Podstawa dekoracyjna (1 szt.) Model nr Linia Lugano Siedzisko i oparcie z perforowanej blachy stalowej o gr. 2,5 mm, brzegi wywinięte i zabezpieczone przez zgniecenie, naroża zaokrąglone Długość siedziska 1480 mm Nogi z rury stalowej Ø 114 mm z dekoracyjną gałką Wykończenie lakierowane na warstwie cynku (kolor szary Procity lub czarny RAL 9005) Ławka Lugano Model nr Ławeczka Lugano Model nr Opcjonalnie ławeczka (str. 17) 16 Mała architektura 17

10 Stojak i i wiat y rowerowe Stojak rowerowy Déco na 6 rowerów Stojak na 6 rowerów, jednostronny Ławka wykonana z rur stalowych Ø 22 mm i 30 x 30 mm Rozstaw pałąków 50 mm umożliwia parkowanie wszelkiego typu rowerów, w tym górskich Długość: 2152 mm Wykończenie: ocynkowane ogniowo (z gałką z aluminium polakierowaną na czarno) lub lakier na warstwie cynku (kolor szary Procity lub czarny RAL 9005) Zamontowane na płytach dostarczonymi śrubami mocującymi Stojak może być montowany z wiatą opisaną na stronie 23 Wersja ocynkowana Model nr Lakier na warstwie cynku Model nr Stojak rowerowy naścienny Wykonany z rury stalowej Ø 12 mm Rozstaw pałąków 50 mm umożliwia parkowanie wszelkiego typu rowerów, w tym górskich Wykończenie: cynkowane Mocowanie do ściany na śruby i kołki (nie ujęte w zestawie) Model nr Stojaki rowerowe 1 1

11 Stojaki rowerowe Stanowisko do parkowania rowerów i motorowerów Uniwersalny i bezpieczny stojak do przyczepiania rowerów za ramę. Rura stalowa Ø 76 i Ø 50 mm Wykończenie: cynkowane + gałka ozdobna z aluminium lakierowanego w kolorze czarnym Model nr Stojak na rowery modułowy Infinite Ekonomiczny i bardzo wygodny stojak rowerowy z możliwością rozbudowy stosownie do potrzeb. Ławka wykonana z rur stalowych Ø 35 i Ø 16 mm Nadaje się do wszystkich typów rowerów, w tym górskich (odległość między rurkami na koła rowerów = 50 mm) Stojak może być stawiany lub mocowany do podłoża przez przykręcenie blach spodnich do kotew osadzonych w otworach Ø 13 (zestaw nie zawiera śrub mocujących) Możliwość rozbudowy o dowolną liczbę modułów 2-stanowiskowych Wykończenie: cynkowanie ogniowe Stojaki rowerowe 1 Razem 5 miejsc, opakowanie kartonowe Moduł podstawowy na 3 rowery (Dł: 786 mm) Rozbudowa o 2 kolejne stanowiska (Dł: 734 mm) Moduł podstawowy na rowery 1 Stojak motorowerowy Stojak pozwalający wyeliminować problem dzikiego parkowania dwuśladów motorowych. Rura stalowa Ø 76 i Ø 60 mm Wykończenie: cynkowane + końcówka ozdobna z aluminium lakierowanego w kolorze czarnym 3 Rozbudowa o 2 kolejne stanowiska Model nr Stojaki i wiaty rowerowe 21

12 Wiaty rowerowe Wiata rowerowa na 5 rowerów Konstrukcja: słupki z aluminium Ø 50 mm Zadaszenie z przeziernego poliwęglanu z zabezpieczeniem UV, o gr. 10 mm Wymiary (w mm): dł x szer x wys Wykończenie: anodowane Wiata rowerowa na 5 rowerów + 2 ściany boczne + Ściana tylna Opcja: ściana tylna, ściany boczne i stojak na 5 rowerów, stanowiska rowerowe rozmieszczone naprzemiennie na różnej wysokości Wiata rowerowa na 5 rowerów ściany boczne Ściana tylna (z 2 elementów) Stojak na 5 rowerów Wiata lub modułowe zadaszenie Kryta konstrukcja modułowa mogąca służyć jako wiata dla pasażerów, wiata dla rowerów lub zadaszenie dla pieszych. Konstrukcja Słupki ze stali 80 x 80 mm zamontowane na płytach mocujących, w części górnej wyposażone w ceowniki do montażu zadaszenia. Zadaszenie Rama wykonana z 2 rygli z rury aluminiowej i z 2 rynien aluminiowych, całość montowana do ceowników na słupkach konstrukcji nośnej. Zadaszenie z przeziernego poliwęglanu zabezpieczeniem UV, o gr. 6 mm. Wykończenie: lakier na warstwie cynku (kolor szary Procity lub czarny RAL 9005). Wiaty rowerowe Wiata główna ze stojakiem rowerowym Ścianki boczne i ścianka tylna jako dodatek Mocowanie: za pomocą płyt na kołki rozporowe dostarczone w zestawie. Opcja: ściany boczne i ściana tylna Wszystkie ściany stanowią dodatek. Profile aluminiowe o szer. 20 mm, poliwęglan komorowy przezierny o gr. 10 mm, z zabezpieczeniem UV. Opcja ze stojakiem rowerowym: p. str. 19 Wiaty dla palaczy Procity p. str Wiata dla pasażerów (wiata główna i rozbudowa) Konfiguracja wiaty (dla rowerów i pieszych) Dł. x wys. x szer. (mm) Nr. kat. Wiata podstawowa (bez ścian) 2500x2635x Rozbudowa (bez ścian) 2500x2635x Ściana boczna (2 elementy) Ściana tylna (2 elementy) Stojak na 5 rowerów; ściany: tylna i boczne jako opcja Konfiguracja zadaszenia dla pieszych Dł. x wys. x szer. (mm) Nr. kat. Wiata podstawowa (bez ścian) 2500x2635x Rozbudowa (bez ścian) 2500x2635x Ściana boczna (2 elementy) Przejście kryte (możliwość rozbudowy o kilka części) 22 Stojaki i wiaty rowerowe 2

13 Kontrola dostępu Brama uniwersalna Płynna regulacja szerokości wjazdu stosownie do potrzeb, z dokładnością do jednego centymetra. Dzięki temu rozwiązaniu brama nadaje się do każdej szerokości drogi. Dwie wersje : bez naciągów w przypadku montażu na drogach o szerokości od 3,8 do 5,2 metrów oraz z naciągami w przypadku dróg o szerokości od 5,2 do 7,5 metrów Maksymalna wysokość pojazdu: 2200 mm Wykończenie: lakierowane w kolorze białym na warstwie cynku + czerwone paski odblaskowe Montaż na podstawach mocujących za pomocą specjalnych kotew dostarczonych w zestawie Optymalny sposób pakowania do transportu: brama dostarczana jest w jednym pakunku o długości 2 m (wersja bez naciągów) lub 3 metrów (wersja z naciągami). Szerokość drogi Nr. kat do 5200 mm (bez naciągów) do 7550 mm (z naciągami) Kontrola dostępu - bramy Brama uniwersalna bez naciągów, szer., m Brama uniwersalna bez naciągów, szer. 5,2 m Brama uniwersalna z naciągami 24 25

14 Kontrola dostępu - szlabany Szlaban obracany uniwersalny Szlaban teleskopowy o długości dostosowywanej do każdej szerokości drogi. Jeden model do dróg o szerokości od 3 do 5 metrów Zamykany na kłódkę dostarczoną w zestawie Wykończenie: lakierowane w kolorze białym na warstwie cynku + czerwone paski odblaskowe Mocowanie na płytkach mocujących za pomocą specjalnych kotew dostarczonych w zestawie Opcja: drugi słupek podpierający do szlabanu w położeniu górnym Kontrola dostępu - bariery i blokady Barierka obracana typu «spinacz» Wykonana z rurki stalowej Ø 60 mm Oś zamontowana w zewnętrznej rurze Zamykanie na skobel Ø 16 mm i kłódkę dostarczone w zestawie. Możliwość blokowania w położeniu otwartym (90 ) Wykończenie: cynkowane Montaż na podstawy mocujące z blachami wzmacniającymi, za pomocą elementów mocujących dostarczonych w zestawie Model nr Optymalny sposób pakowania do transportu: szlaban dostarczany jest w jednym pakunku o długości 3 m. Model nr Szlaban podnoszony 6 modeli od 4 do 6,5 m Szlaban aluminiowy 80x80 mm z przedłużeniem z aluminiowy 70 x 70 mm Oś podnoszenia ze stali zamontowana na łożysku kulowym Przeciwwaga w obudowie umocowanej na szlabanie Blokowanie szlabanu w położeniu podniesionym lub opuszczonym za pomocą skobla i kłódki dostarczonych w zestawie Wykończenie: lakierowane w kolorze białym + czerwone paski odblaskowe Mocowanie za pomocą regulowanych podstaw na kotwy dostarczone w zestawie Blokada parkingowa Całość wykonana z ocynkowanej stali (Ø 50 mm), Paski odblaskowe czerwone do przyklejenia Wspornik teleskopowy Podstawy montażowe ze stopu aluminium Zamek ze standardową wkładką cylindryczną Automatyczna blokada Łatwy montaż za pomocą kotwionych ceowników na nakrętki M8 dostarczone w zestawie Różne klucze Model nr Klucz trójkątny Model nr Szerokość drogi Nr. kat. 1 4 m ,5 m m ,5 m m ,5 m Kontrola dostępu 27

15 B ezpieczeństwo w prac y Kładka dla pieszych Nieodzowna dla zapewnienia bezpiecznego przejścia przechodniom i robotnikom przez strefę robót. Podłoga z aluminiowej blachy ryflowanej Balustrady z barierek składanych wyposażone w zaczepy, przystosowane specjalnie do barierek typu Eco TP (str. 30) Balustrady ze stali surowej lakierowane w kolorze czerwonym z 6 białymi paskami odblaskowymi Dopuszczalne obciążenie użytkowe: Kładka 2 m: 300 kg Kładka 3 m: 500 kg 1982 x 1000 mm Model nr x 1000 mm Model nr Bezpieczeństwo na budowie 2 2

16 Bezpieczeństwo na budowie Barierka lekka Eco TP Lekka, poręczna, stabilna i ekonomiczna. Szlaban do zastosowania na budowach. Wykonana ze stali 6 białych pasów odblaskowych zapewnia większe bezpieczeństwo w nocy Wykończenie lakierowane w kolorze czerwonym, powłoka lakieru naniesiona na surową stal Tabliczka identyfikacyjna Długość 1500 mm Model nr Barierka składana 1 Długość maksymalna: 3000 mm Wykonana ze stali Wykończenie lakierowane w kolorze czerwonobiałym, powłoka lakieru naniesiona na surową stal Wysokość 1000 mm Barierka ochronna Ecobar Dzięki zwiększonym parametrom bezpieczeństwa i oryginalnemu kształtowi barierka ta może uchodzić za wzorcową w tej gamie wyrobów. Wysoka jakość wykończenia gwarantuje dużą wytrzymałość mechaniczną elementu i jego większą trwałość. Wszystkie pręty są przyspawane; odległości między prętami ograniczone do mniej niż 11 cm, co zwiększa bezpieczeństwo dzieci. Nogi ustawione pod kątem zapewniają lepszą stabilność Uniwersalny system łączenia Oszczędność miejsca przy składowaniu dzięki składaniu elementów w prostokątne pakiety Zaokrąglone końce Tablica identyfikacyjna Wykończenie: cynkowane Dwie długości: 2000 mm (14 prętów) 2500 mm (18 prętów) Bezpieczeństwo na budowie Model nr Ecobar 14 prętów Model nr Ecobar 18 prętów Model nr Barierka składana 2 Zabezpiecza do 1m² powierzchni Wykonana ze stali Wykończenie lakierowane w kolorze czerwonobiałym, powłoka lakieru naniesiona na surową stal Wysokość 1000 mm Model nr Bezpieczeństwo w pracy 31

17 Bezpieczeństwo w firmie Idealne rozwiązanie zapewniające zgodność z nowymi przepisami ustanawiającymi zakaz palenia w miejscach publicznych i w przedsiębiorstwach. Wiata dla palących Alu Industrie Słupki aluminiowe Ø 50 mm na podstawach mocujących Zadaszenie i ściany z przeziernego poliwęglanu o gr. 10 mm z zabezpieczeniem UV Wymiary (w mm): Dł x wys x szer Wykończenie anodowane Wiata dla palących Classique Słupy stalowe ocynkowane 80x80 na płytach Szkielet i rynny wykonane z profili aluminiowych Zadaszenie z przeziernego poliwęglanu zabezpieczeniem UV, o gr. 6 mm Ściany ze szkła bezpiecznego o gr. 8 mm z oznakowaniem ostrzegawczym Wymiary (w mm): Dł x wys x szer Wykończenie malowane w kolorze szarym Procity Model nr Wiata dostępna również w wersji 5000 mm dł. Bezpieczeństwo w firmie Model nr Ławka podórka Lugano Ławeczka Lugano Kosz na śmieci z popielnicą Bezpieczeństwo w pracy Elementy do wiat dla palaczy Ławka podórka Lugano Nogi z rury stalowej Ø 76 mm Długość siedziska 900 mm Montaż na podstawach mocujących Wykończenie malowane w kolorze szarym Procity Model nr Ławeczka Lugano Nogi z rury stalowej Ø 114 mm Długość siedziska 1480 mm Montaż na podstawach mocujących Wykończenie malowane w kolorze szarym Procity Model nr Kosz na śmieci z popielnicą Wykonany z blachy stalowej o zwiększonej wytrzymałości, lej otworu kosza wykonany ze stali chromowanej + wyjmowana popielnica Wymiary: Ø 250 x 650 mm Pojemność kosza: 50 litrów Wykończenie lakierowane w kolorze RAL 7016 Model nr

18 Bezpieczeństwo w firmie Barierka przemysłowa Przeznaczona specjalnie do zapewniania bezpieczeństwa ludzi i maszyn w halach fabrycznych. Bariera prosta wykonana z rury stalowej Ø 50 mm ; dodatkowo : wzmacniający pręt oraz blacha ochronna Wykończenie: lakierowane w kolorze żółtym RAL czarne paski z taśmy samoprzylepnej (zgodnie z dyrektywą EWG 92/58) Montaż na podstawach z aluminium Barierka zwykła Model nr Pręt wzmacniający + złączki Model nr Blacha ochronna Model nr Bariera Linea Bariera Lisbonne Bariera Province Bariera zaokrąglona Barierka «brzegowa» Barierka lekka Eco TP Barierka narożna wzmocniona Barierka obracana typu «spinacz» Barierka ochronna Ecobar Barierka przemysłowa Barierka składana Barierka składana Mała architektura Obramowanie zabezpieczające łączone Przystanki autobusowe Słupek Ø 168 mm Słupek Amortichoc Ø 76 mm Słupek demontowalny Ø 76 i Ø 114 mm Słupek do dróg pożarowych Słupek opuszczany Ø 76 i 114 mm Słupek stały Ø 76 mm i Ø 114 mm Spis treści I N D E K S W Y R A Z Ó W Barierka narożna wzmocniona Przeznaczona do zabezpieczania narożników budynków lub regałów magazynowych przed uszkodzeniami ze strony maszyn i pojazdów w ruchu. Wykonana z rury stalowej Ø 60 mm Wykończenie cynkowane Model nr Barierka z wypełnieniem z prętów Barierki do ochrony słupków Bezpieczeństwo w pracy Blokada parkingowa Blokada wjazdu demontowalna Blokada wjazdu stała Blokada wjazdu wysuwana półautomatyczna 10 Brama uniwersalna Elementy do wiat dla palaczy Kładka dla pieszych Kontrola dostępu Stanowisko do parkowania rowerów i motorowerów Stojak motorowerowy Stojak na rowery modułowy Infinite Stojak rowerowy Déco na 6 rowerów Stojak rowerowy naścienny Stojaki i wiaty rowerowe System Serrubloc do barier ulicznych Szlaban obracany uniwersalny Szlaban podnoszony Wiata dla palących Alu Industrie Wiata dla palących Classique Wiata lub modułowe zadaszenie Ławeczki Wiata rowerowa na 5 rowerów Ławki Zabezpieczenie dwustronne Bezpieczeństwo w pracy 35
