Charakterystyka wyposażenia zewnętrznych boisk sportowych.

Transkrypt

1 Załącznik 2. Charakterystyka wyposażenia zewnętrznych boisk sportowych. Art. nr Nazwa artykułu J.m. Il. sztuk 1. Koszykówka polowa mocowana w tulejach (demontowalna), tablica 105 x 180 cm - 2 boiska ,2 Konstrukcja do koszykówki dwusłupowa, wysięg 2,2 m, do tablicy 105x180 cm, cynkowana ogniowo, mocowana w tulejach, tuleje, rama PU z deklem szt R-13-2 Osłona słupa koszykówki (profil 100x100 mm) gąbka o grubości 5 cm pokryta skadenem zapinana na rzepy, wysokość 200 cm szt. 8 Mechanizm regulacji wysokości tablicy 105x180 cm w zakresie cm, cynkowany ogniowo z ramą adaptacyjną szt. 4 Tablica do koszykówki profesjonalna, epoksydowa o wymiarach 105x180 cm, na ramie metalowej cynkowanej ogniowo szt. 4 Obręcz do koszykówki cynkowana ogniowo, 8 uchwytów mocujących siatkę łańcuchową szt. 4 Siatka łańcuchowa do obręczy cynkowanej, 8 punktów mocowania, cynkowana szt. 4 Montaż konstrukcji do koszykówki polowej dwusłupowej w typowej stopie fundamentowej kpl 4 2. Siatkówka polowa stalowa - 1 boisko Słupki do siatkówki stalowe cynkowane ogniowo, wielofunkcyjne z płynną regulacją wysokości kpl. 1 Tuleja montażowa słupka stalowego cynkowana ogniowo (80x80 mm), stalowa szt. 2 Rama PU z deklem maskującym tuleję w nawierzchni wylewanej (poliuretan). szt 2 Siatka do siatkówki czarna z antenkami, gr. splotu 3 mm PP, 2-08 wzmocniona taśmą szt Wieszak na siatkę szt. 1 R-01-2 Montaż tulei w podłożu boiska do siatkówki w typowej stopie fundamentowej szt Piłka ręczna - bramki 3 x 2 m - 1 boisko Bramki do piłki ręcznej profesjonalne aluminiowe wzmocnione (2 x 3 m) z łukami stałymi para Tuleje montażowe z adapterami do bramek (profil 80x80 mm) z 4 szpilkami do łuków - 1 zestaw do 1 pary bramek zestaw 1 Siatki do piłki ręcznej treningowe z piłkochwytem, gr. splotu 2,5 mm PE para 1 1

2 R-07-3 Montaż bramek tulejowanych do piłki ręcznej w typowych stopach fundamentowych, 1 para = 4 tuleje para 1 4. Skok w dal Belka do skoku w dal epoksydowa laminowana (122x34x10 cm), kompletna z listwą oraz rowkiem do plasteliny (nie trzeba jej montować) szt Skrzynka belki do skoku w dal, stalowa cynkowana ogniowo szt Pokrywa skrzynki belki do skoku w dal, stalowa cynkowana ogniowo szt 1 5. Podstawowe wyposażenie lekkoatletyczne Blok startowy stalowy szkolono - treningowy PBS-T Polanik szt Płotek treningowy aluminiowo-stalowy gięty z regulacją wysokości w zakresie mm szt 25 Pałeczka sztafetowa wyczynowa, komplet 6szt., certyfikat IAAF PPA-38/6 kpl Klaps startowy do biegów szt 2 2

3 Charakterystyka wyposażenia zewnętrznych boisk sportowych w m. Wysoka, gmina Kobierzyce. 1. Koszykówka polowa mocowana w tulejach (demontowalna), tablica 105 x 180 cm 2 boiska ,2 Konstrukcja do koszykówki dwusłupowa, wysięg 2,2 m, do tablicy 105x180 cm, cynkowana ogniowo, mocowana w tulejach, tuleje, dekle maskujące Konstrukcja do koszykówki dwusłupowa. Przeznaczona do gry na otwartej przestrzeni (place zabaw, boiska szkolne). Całość konstrukcji cynkowana ogniowo, co zabezpiecza przed działaniem czynników atmosferycznych. Konstrukcja umożliwia ustawienie kosza na dowolnej wysokości. Wysięg ramienia: 2,2m. Do tablicy 105x180 cm. Wersja mocowana w tulei Osłona słupa koszykówki (profil 100x100 mm) gąbka o grubości 5 cm pokryta skadenem zapinana na rzepy, wysokość 200 cm 3

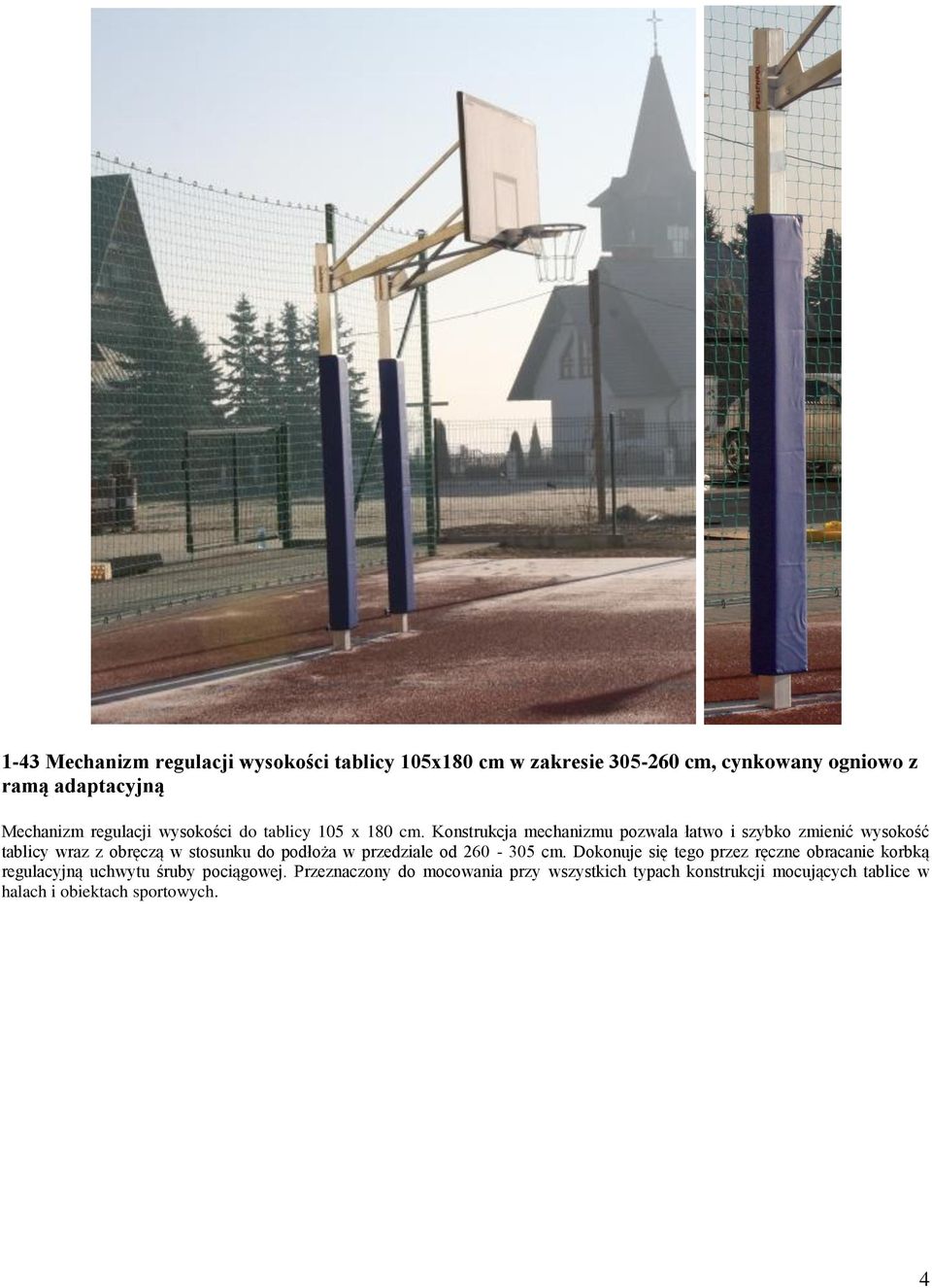

4 1-43 Mechanizm regulacji wysokości tablicy 105x180 cm w zakresie cm, cynkowany ogniowo z ramą adaptacyjną Mechanizm regulacji wysokości do tablicy 105 x 180 cm. Konstrukcja mechanizmu pozwala łatwo i szybko zmienić wysokość tablicy wraz z obręczą w stosunku do podłoża w przedziale od cm. Dokonuje się tego przez ręczne obracanie korbką regulacyjną uchwytu śruby pociągowej. Przeznaczony do mocowania przy wszystkich typach konstrukcji mocujących tablice w halach i obiektach sportowych. 4

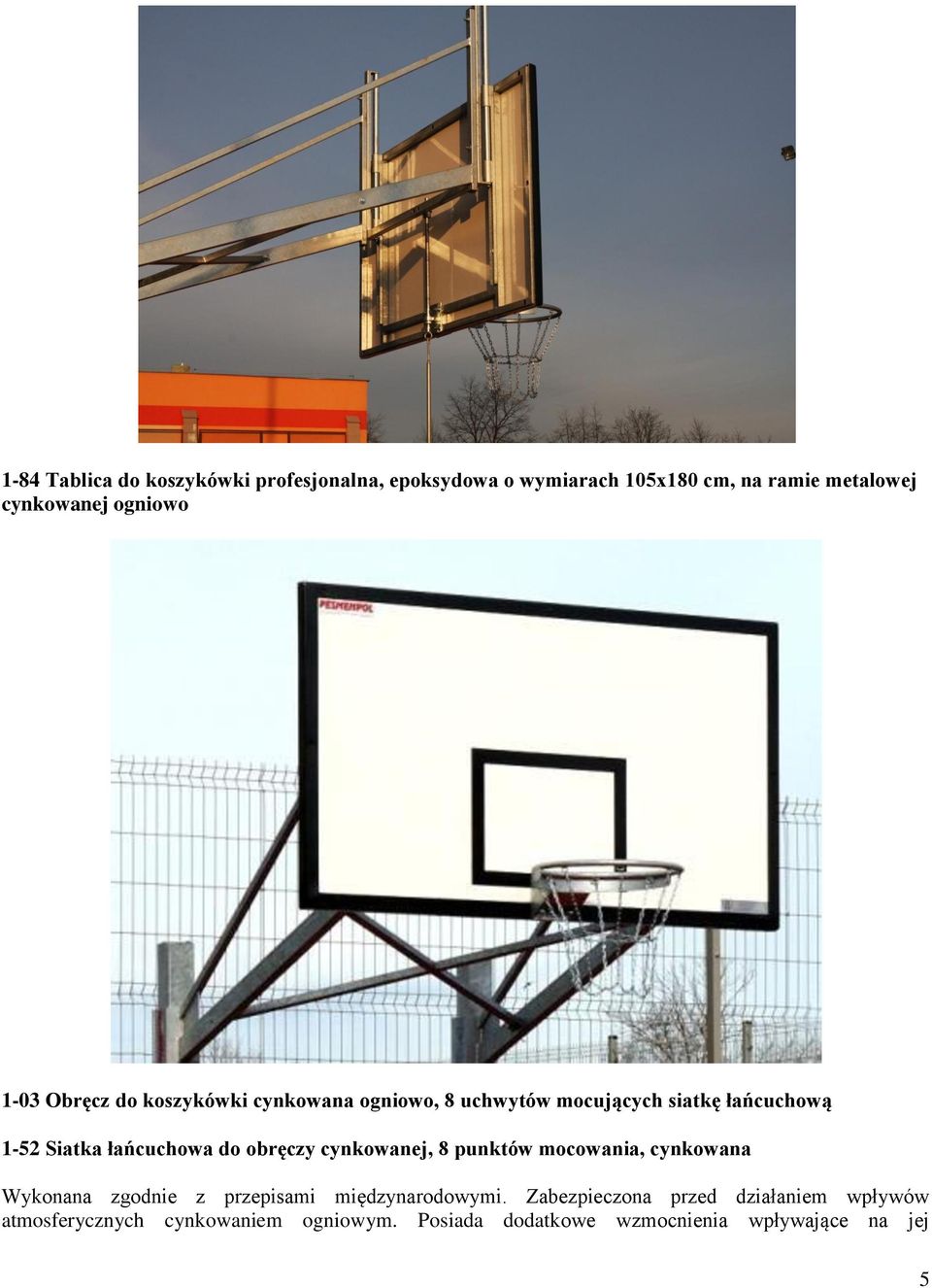

5 1-84 Tablica do koszykówki profesjonalna, epoksydowa o wymiarach 105x180 cm, na ramie metalowej cynkowanej ogniowo 1-03 Obręcz do koszykówki cynkowana ogniowo, 8 uchwytów mocujących siatkę łańcuchową 1-52 Siatka łańcuchowa do obręczy cynkowanej, 8 punktów mocowania, cynkowana Wykonana zgodnie z przepisami międzynarodowymi. Zabezpieczona przed działaniem wpływów atmosferycznych cynkowaniem ogniowym. Posiada dodatkowe wzmocnienia wpływające na jej 5

6 wytrzymałość. Przeznaczona do wyposażenia tablic koszykówki zainstalowanych na otwartej przestrzeni (place zabaw, boiska szkolne). 2. Siatkówka polowa stalowa 1 boisko 2-04 Słupki do siatkówki stalowe cynkowane ogniowo, wielofunkcyjne z płynną regulacją wysokości Słupki stalowe wykonane ze specjalnego kwadratowego profilu stalowego, mocowane w tulejach osadzonych w podłożu. Nie wymagają odciągów od podłoża. Śruba naciągu siatki osłonięta profilem aluminiowym. W skład kompletu słupków wchodzą: zewnętrzne urządzenie naciągowe z zastosowaniem osłoniętej śruby trapezowej i haka zaczepowego, haki zaczepowe zamocowane na przeciwległym słupku (przesuwne). Powyższe rozwiązanie daje możliwość zawieszania siatki na dowolnej wysokości, co pozwala na uniwersalne wykorzystanie zestawu do gry w siatkówkę, tenisa i badmintona. Słupki dostępne są w dwóch wersjach malowane proszkowo (obiekty wewnętrzne) i cynkowane ogniowo (boiska zewnętrzne). 6

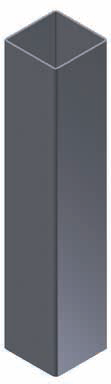

7 Tuleja montażowa słupka stalowego cynkowana ogniowo (80x80 mm), stalowa Tuleja montażowa przeznaczona do mocowania stalowego słupka do siatkówki, stalowa (90 x 90 mm), zabezpieczona poprzez cynkowanie ogniowe. 7

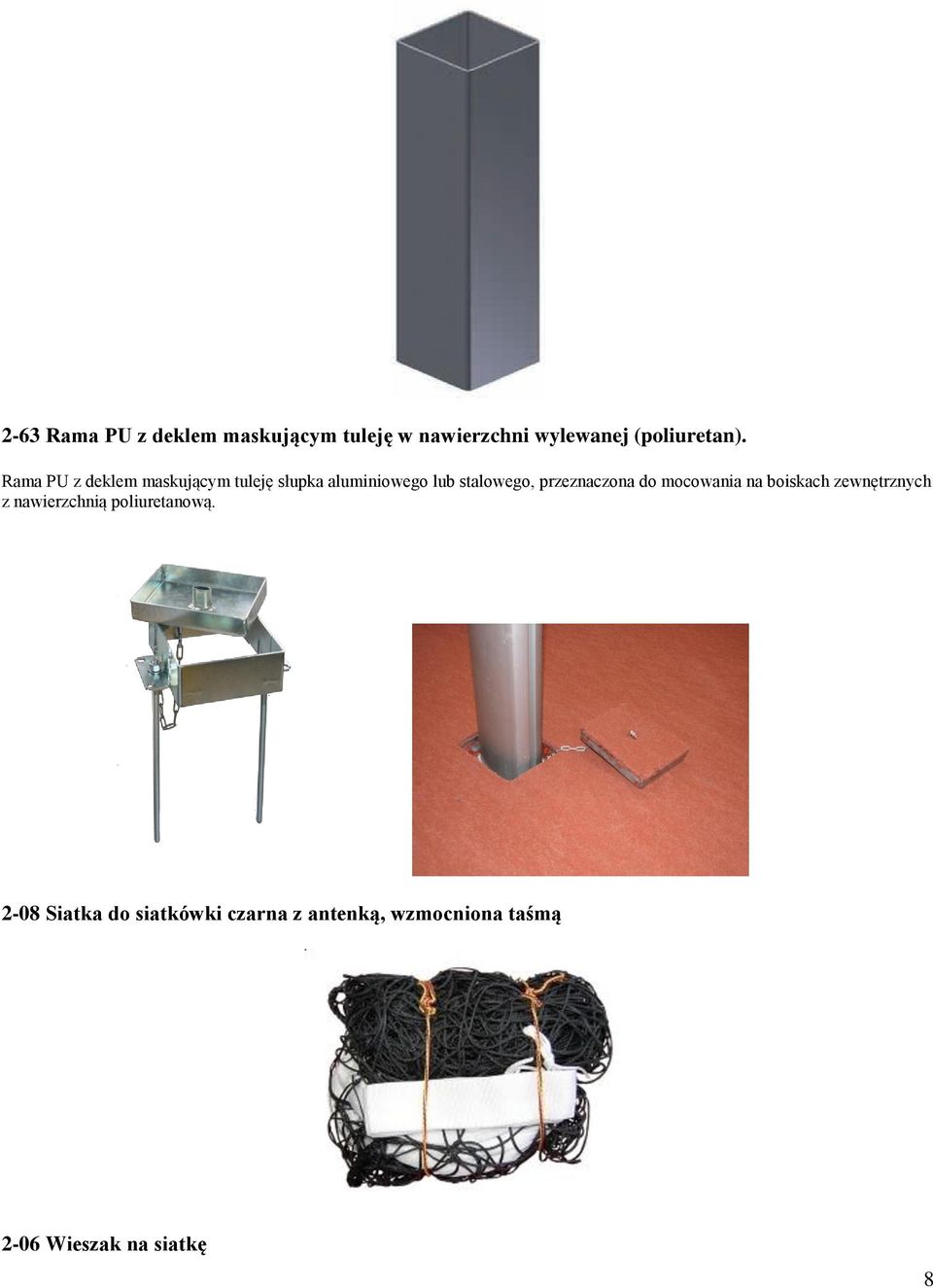

8 2-63 Rama PU z deklem maskującym tuleję w nawierzchni wylewanej (poliuretan). Rama PU z deklem maskującym tuleję słupka aluminiowego lub stalowego, przeznaczona do mocowania na boiskach zewnętrznych z nawierzchnią poliuretanową Siatka do siatkówki czarna z antenką, wzmocniona taśmą 2-06 Wieszak na siatkę 8

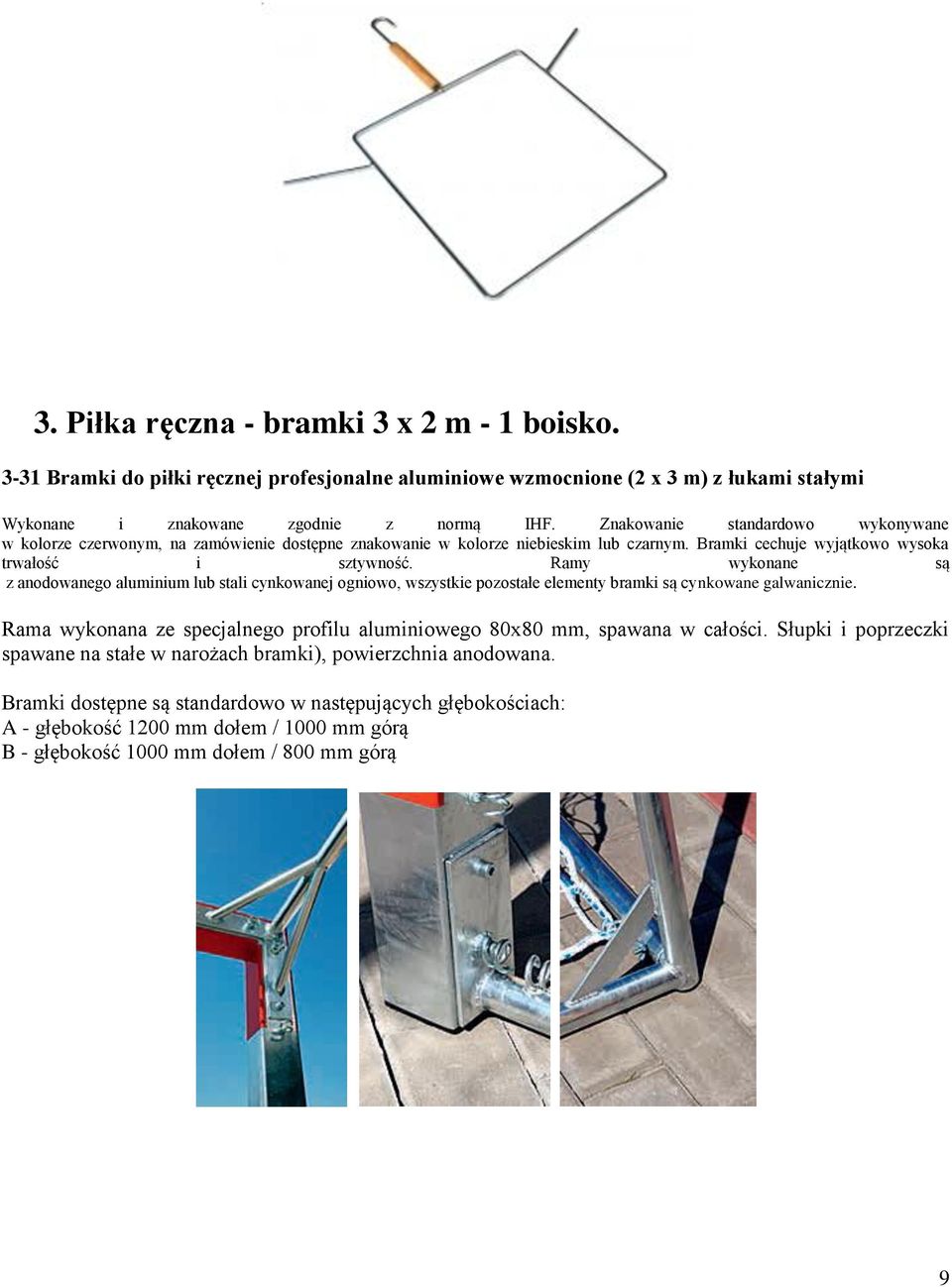

9 3. Piłka ręczna - bramki 3 x 2 m - 1 boisko Bramki do piłki ręcznej profesjonalne aluminiowe wzmocnione (2 x 3 m) z łukami stałymi Wykonane i znakowane zgodnie z normą IHF. Znakowanie standardowo wykonywane w kolorze czerwonym, na zamówienie dostępne znakowanie w kolorze niebieskim lub czarnym. Bramki cechuje wyjątkowo wysoka trwałość i sztywność. Ramy wykonane są z anodowanego aluminium lub stali cynkowanej ogniowo, wszystkie pozostałe elementy bramki są cynkowane galwanicznie. Rama wykonana ze specjalnego profilu aluminiowego 80x80 mm, spawana w całości. Słupki i poprzeczki spawane na stałe w narożach bramki), powierzchnia anodowana. Bramki dostępne są standardowo w następujących głębokościach: A - głębokość 1200 mm dołem / 1000 mm górą B - głębokość 1000 mm dołem / 800 mm górą 9

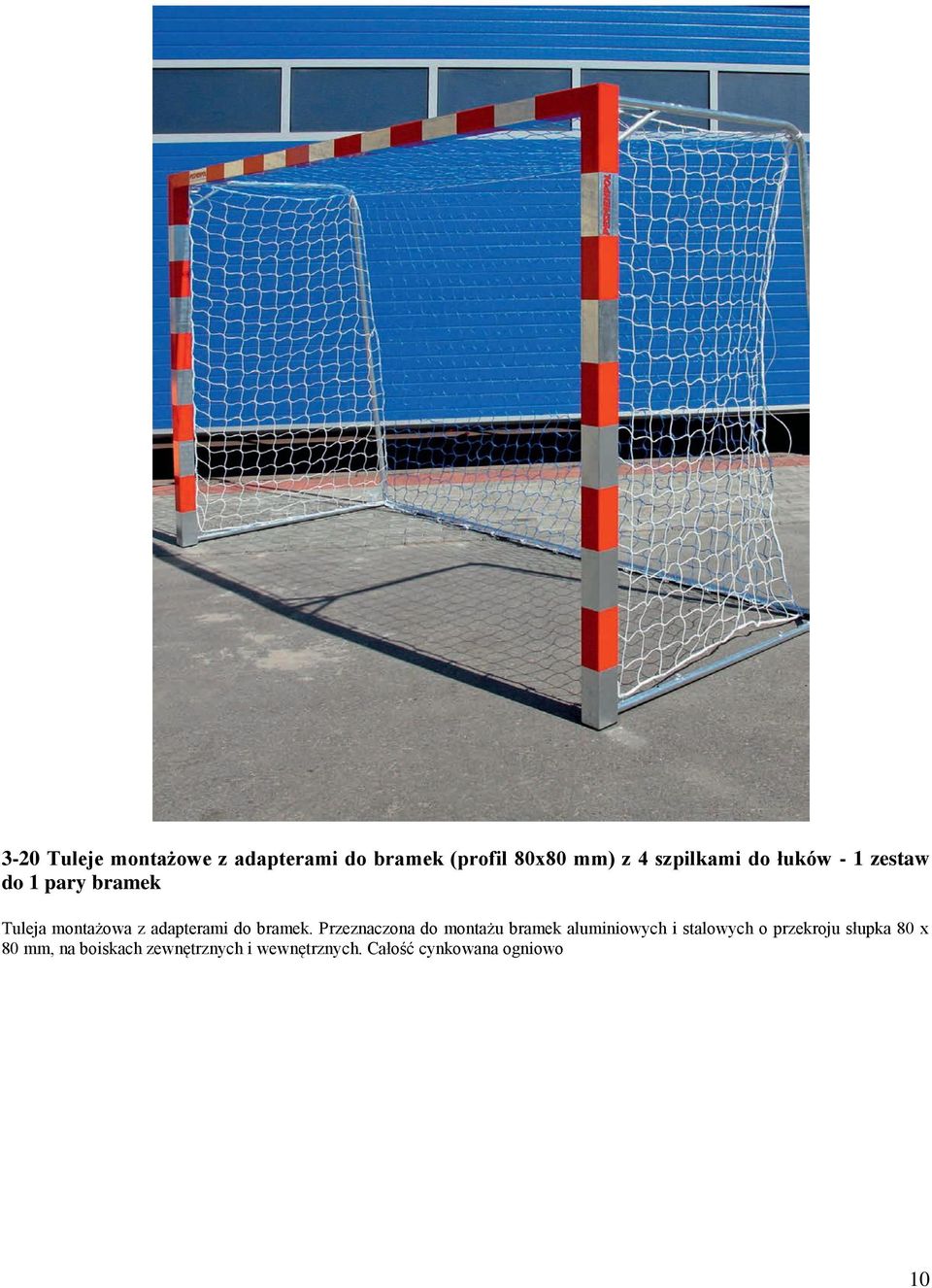

10 3-20 Tuleje montażowe z adapterami do bramek (profil 80x80 mm) z 4 szpilkami do łuków - 1 zestaw do 1 pary bramek Tuleja montażowa z adapterami do bramek. Przeznaczona do montażu bramek aluminiowych i stalowych o przekroju słupka 80 x 80 mm, na boiskach zewnętrznych i wewnętrznych. Całość cynkowana ogniowo 10

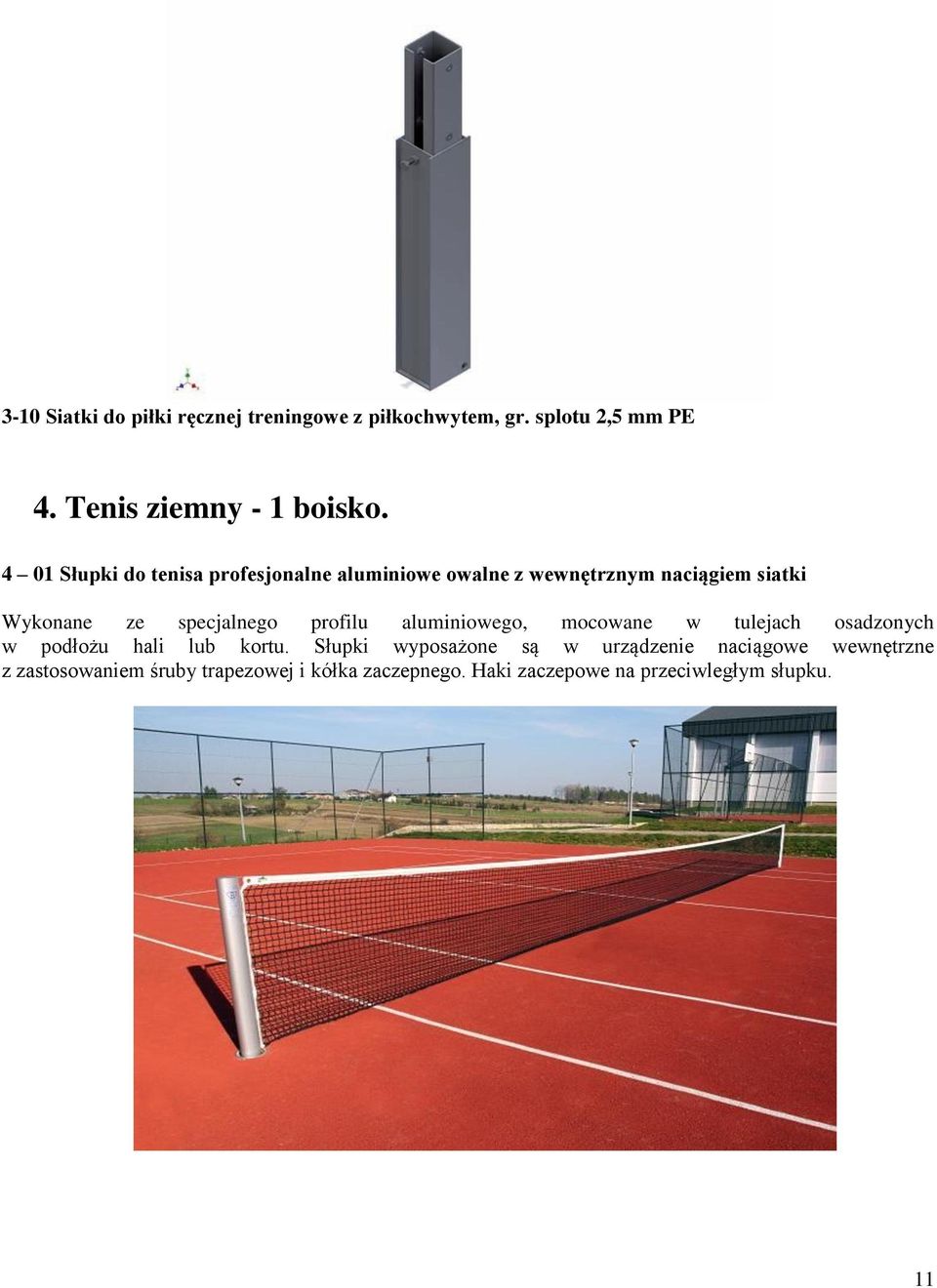

11 3-10 Siatki do piłki ręcznej treningowe z piłkochwytem, gr. splotu 2,5 mm PE 4. Tenis ziemny - 1 boisko Słupki do tenisa profesjonalne aluminiowe owalne z wewnętrznym naciągiem siatki Wykonane ze specjalnego profilu aluminiowego, mocowane w tulejach osadzonych w podłożu hali lub kortu. Słupki wyposażone są w urządzenie naciągowe wewnętrzne z zastosowaniem śruby trapezowej i kółka zaczepnego. Haki zaczepowe na przeciwległym słupku. 11

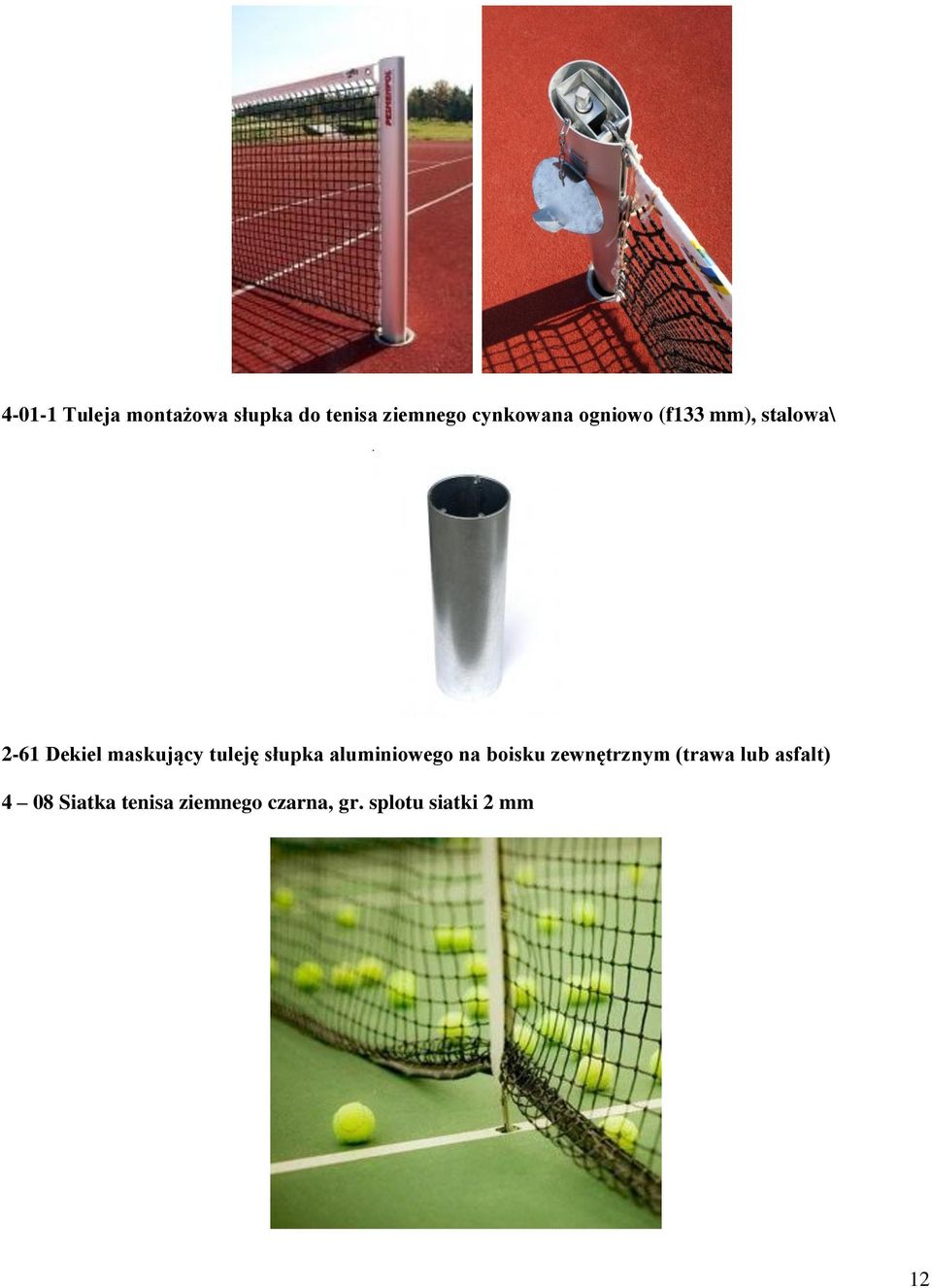

12 Tuleja montażowa słupka do tenisa ziemnego cynkowana ogniowo (f133 mm), stalowa\ 2-61 Dekiel maskujący tuleję słupka aluminiowego na boisku zewnętrznym (trawa lub asfalt) 4 08 Siatka tenisa ziemnego czarna, gr. splotu siatki 2 mm 12

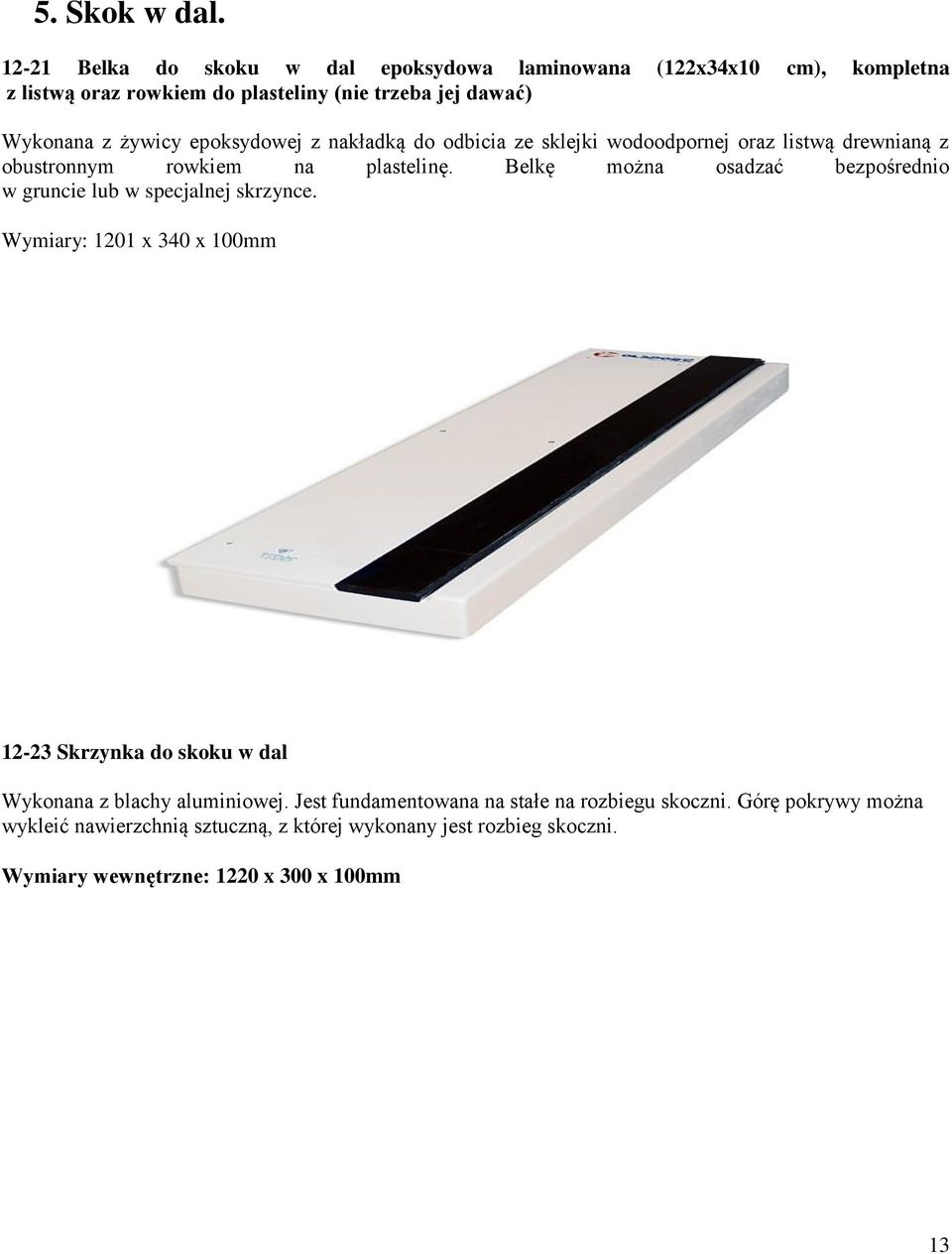

13 5. Skok w dal Belka do skoku w dal epoksydowa laminowana (122x34x10 cm), kompletna z listwą oraz rowkiem do plasteliny (nie trzeba jej dawać) Wykonana z żywicy epoksydowej z nakładką do odbicia ze sklejki wodoodpornej oraz listwą drewnianą z obustronnym rowkiem na plastelinę. Belkę można osadzać bezpośrednio w gruncie lub w specjalnej skrzynce. Wymiary: 1201 x 340 x 100mm Skrzynka do skoku w dal Wykonana z blachy aluminiowej. Jest fundamentowana na stałe na rozbiegu skoczni. Górę pokrywy można wykleić nawierzchnią sztuczną, z której wykonany jest rozbieg skoczni. Wymiary wewnętrzne: 1220 x 300 x 100mm 13

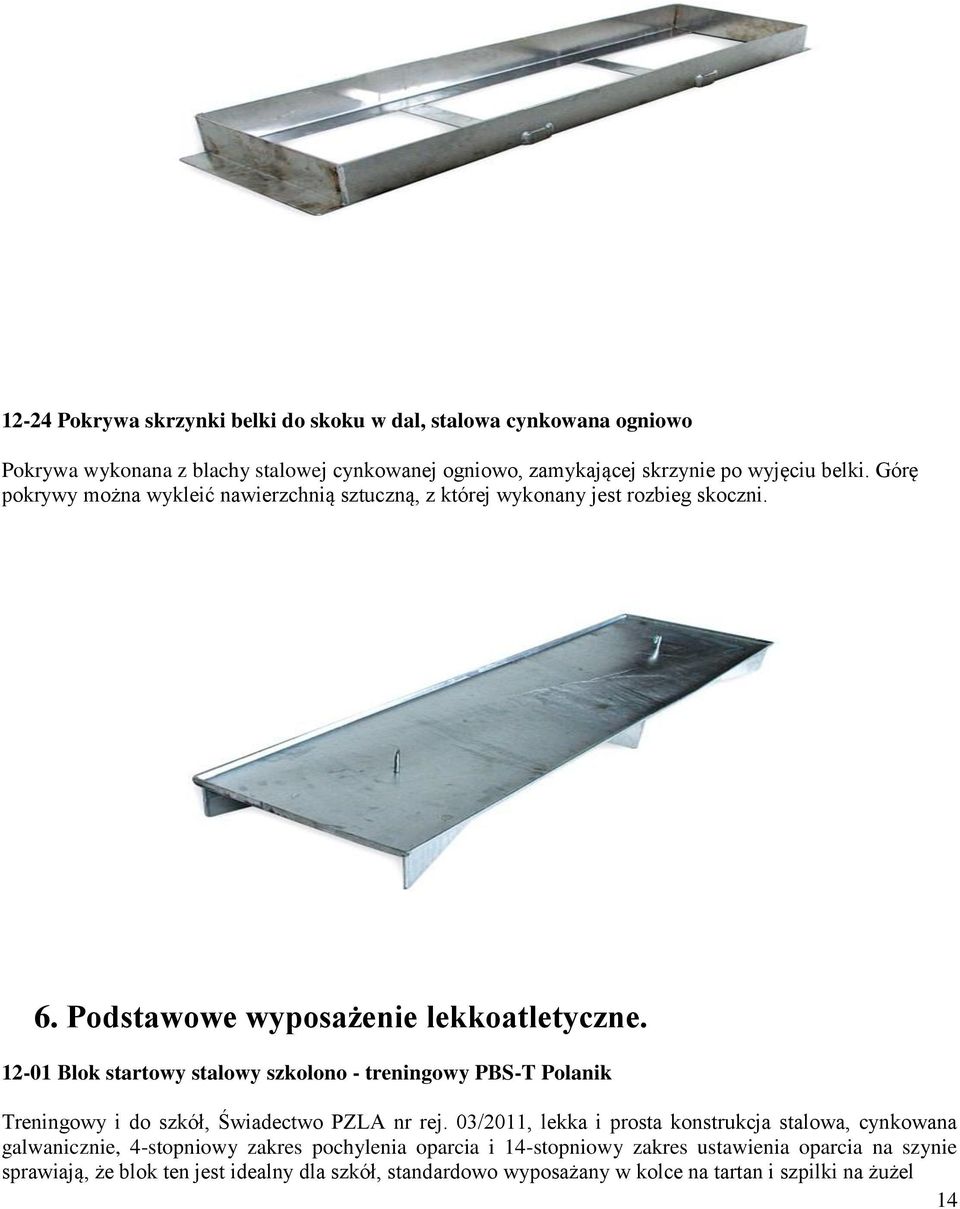

14 12-24 Pokrywa skrzynki belki do skoku w dal, stalowa cynkowana ogniowo Pokrywa wykonana z blachy stalowej cynkowanej ogniowo, zamykającej skrzynie po wyjęciu belki. Górę pokrywy można wykleić nawierzchnią sztuczną, z której wykonany jest rozbieg skoczni. 6. Podstawowe wyposażenie lekkoatletyczne Blok startowy stalowy szkolono - treningowy PBS-T Polanik Treningowy i do szkół, Świadectwo PZLA nr rej. 03/2011, lekka i prosta konstrukcja stalowa, cynkowana galwanicznie, 4-stopniowy zakres pochylenia oparcia i 14-stopniowy zakres ustawienia oparcia na szynie sprawiają, że blok ten jest idealny dla szkół, standardowo wyposażany w kolce na tartan i szpilki na żużel 14

15 Płotek treningowy aluminiowo-stalowy gięty z regulacją wysokości w zakresie mm Płotek lekkoatletyczny aluminiowo-stalowy gięty. Płotek przeznaczony jest dla młodzieży szkolnej. Stalowa podstawa (waga ok. 4,4 kg), wykonana z rur giętych po kątem 90 stopni i połączonych poprzeczką. W podstawach płotka umieszczone są stalowe obciążniki, które pozwalają na bezpieczny powrót płotka do pozycji pionowej po jego odchyleniu. Aluminiowe rury teleskopowe z zatrzaskowym systemem regulacji wysokości. Estetyczne i trwałe wykończenie poprzez malowanie farbami proszkowymi w kolorach czerwonym i niebieskim. Regulacja wysokości - 6 poziomów: 686, 762, 840, 914, 1000, 1067mm Pałeczka sztafetowa wyczynowa, komplet 6szt., certyfikat IAAF PPA-38/6 Wyczynowe, śr. 40 mm, komplet 6 szt., IAAF nr E , wykonane z rury aluminiowej, malowane proszkowo, różne kolory 15

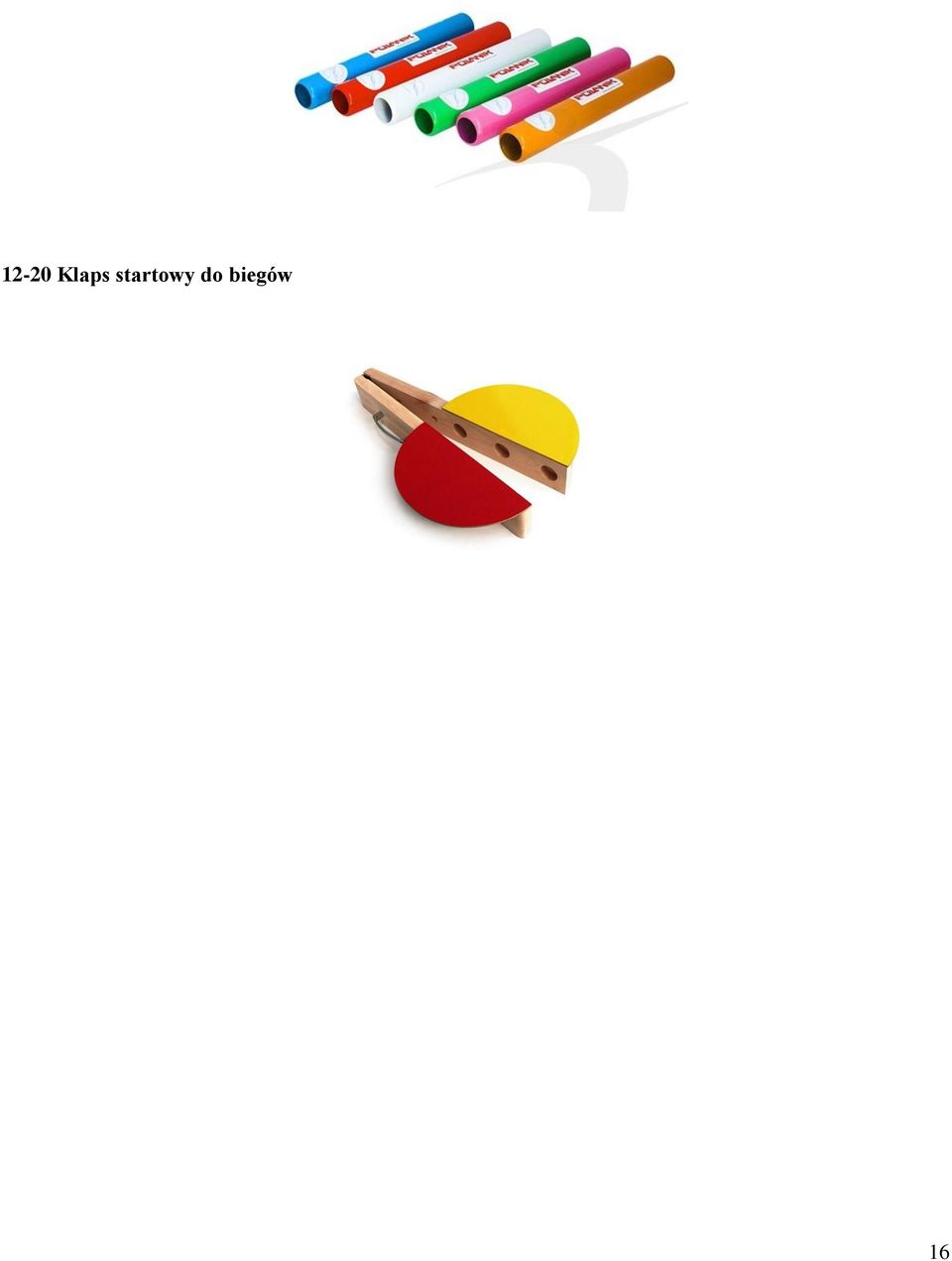

16 12-20 Klaps startowy do biegów 16
