1 METODYKA POSZUKIWAŃ ZLÓŻ ROPY NAFTOWEJ I GAZU ZIEMNEGO Prowadzący: Mgr inż. Bartosz Papiernik Konspekt opracowali w postaci prezentacji PowerPoint B.Papiernik i M. Hajto na podstawie materiałów opracowanych przez J. Kuśmierka, B.Papiernika, G. Przystasia i M. Hajtę

2 Metodyka Poszukiwań Złóż Ropy Naftowej i Gazu Ziemnego Projekt i dokumentacja geologiczna wiercenia I. Podstawy prawne realizacji zadania, II. Dane lokalizacyjne (Xmin/max, Ymin/max), III. Dane geologiczne: - planowana głębokość, - przewidywany profil, - przewidywane poziomy (ropne, gazowe, wodne), - zakres rdzeniowania, - zakres badań laboratoryjnych, - planowane próby złożowe. 3

3 I. Projekt prac geofizycznych (zakres pomiarów geofizyki otworowej), II. Dane techniczno-wiertnicze (sposób otwarcia złoża: rurowanie, perforacja, itp..), III. Zasadność wykonania wiercenia.

4 Metodyka Poszukiwań Złóż Ropy Naftowej i Gazu Ziemnego Proces rdzeniowania Proces rdzeniowania ma na celu uzyskanie i wydobycie rdzeni wiertniczych, które stanowią zwykle fragment przewiercanego profilu geologicznego. Zakres rdzeniowania zależy od typu wiercenia: 3. Dla otw. badawczych waha się od kilku metrów, do 50% profilu. 4. Dla otw. poszukiwawczych wynosi od 5 do 15% długości wiercenia. Najczęściej stosuje się aparaty do rdzeniowania o długości 9m, lub ich wielokrotności: 18m, itd.. 4

5 Lokalizacja interwałów rdzeniowania powinna być taka aby otrzymać możliwie dobre dokumentacje: 2. głębokości zalegania granic stratygraficznych lub horyzontów przewodnich, regionalnych niezgodności stratygraficznych i dyslokacji tektonicznych, 3. parametrów skał zbiornikowych, 4. parametrów potencjalnych skał macierzystych, Pozostałe części profilu rdzeniuje się w odstępach, co: f) 400, 200, 100m, g) rzadziej co 50, czy 25m (dla kontroli litologii i budowy strukturalnej, a także korelacji z profilowaniami geofizycznymi. W przypadku niezgodności faktycznego profilu z projektem wiercenia, obowiązkiem geologa jest korygowanie głębokości poboru rdzenia (np.. na podstawie analizy próbek okruchowych)

6 Czynności towarzyszące rdzeniowaniu: Czynności dozoru geologicznego związane z poborem rdzenia: c) Przygotowanie miejsca pracy, d) Sprawdzenie czystości podłogi w szybie urządzenia wiertniczego, e) Przygotowanie palety do rozłożenia pobranych rdzeni /skrzynka o dł. od 9-18m./, f) Zabezpieczenie odpowiedniej ilości skrzynek na rdzenie Dodatkowo koniecznym jest przygotowanie następujących narzędzi i materiałów pomocniczych: taśmę mierniczą, młotek geologiczny, czyste i suche szmaty, wodoodporne pisaki (czerwony, niebieski, czarny), materiały do zabezpieczenia rdzeni, notatnik oraz arkusz protokołu pobrania rdzeni.

7 1. Pobieranie rdzeni wiertniczych Istnieje wiele sposobów pobierania rdzeni wiertniczych: c) wielokrotne wykorzystanie - rura stalowa (pochwa aparatu rdzeniowego), Aparat rdzeniowy z koronką diamentową

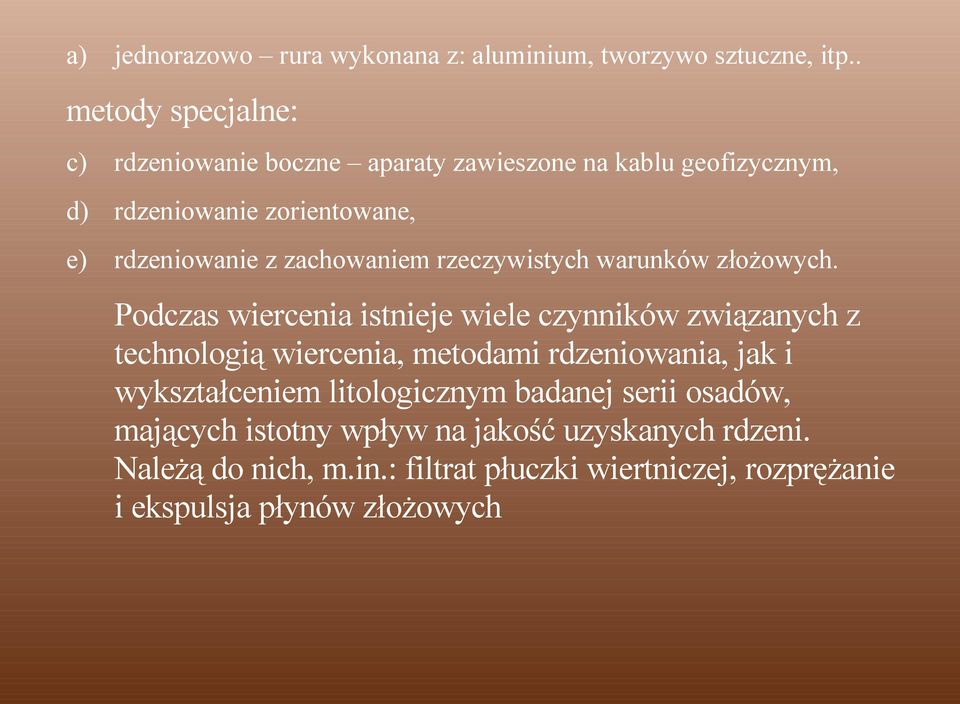

8 a) jednorazowo rura wykonana z: aluminium, tworzywo sztuczne, itp.. metody specjalne: c) rdzeniowanie boczne aparaty zawieszone na kablu geofizycznym, d) rdzeniowanie zorientowane, e) rdzeniowanie z zachowaniem rzeczywistych warunków złożowych. Podczas wiercenia istnieje wiele czynników związanych z technologią wiercenia, metodami rdzeniowania, jak i wykształceniem litologicznym badanej serii osadów, mających istotny wpływ na jakość uzyskanych rdzeni. Należą do nich, m.in.: filtrat płuczki wiertniczej, rozprężanie i ekspulsja płynów złożowych

9 2. Wyciąganie rdzenia z aparatu rdzeniowego /za poprawne wybicie rdzenia, wypełnienie arkusza poboru rdzenia, rejestrację objawów węglowodorów oraz opis rdzenia odpowiada geolog dozoru/ C. Sposoby wyciągania rdzenia z aparatu rdzeniowego: 1) metoda hydrauliczna rdzeń wydobywany jest z pochwy aparatu rdzeniowego ułożonego w pozycji poziomej, za pomocą tłoka, przy wykorzystaniu ciśnienia zewnętrznego (rys.); 2) metoda ręczna (stosowana w wyjątkowych sytuacjach) wyciąganie rdzenia odbywa się w pozycji pionowej, rdzeń powinien wysunąć się samoczynnie, pod wpływem siły ciężkości. Rdzeń wydobywany jest w porządku spąg-strop!

10 Wyciąganie rdzenia z aparatu rdzeniowego: a) metoda hydrauliczna, b) metoda ręczna b) a)

11 3. Rozłożenie rdzenia, jego pomiar i oznaczenie Rdzeń powinien być rozłożony w odpowiednim pojemniku (skrzynce), z zachowaniem następujących zasad: c) Porządek ułożenia: spąg strop, d) Zachowanie właściwej kolejności poszczególnych fragmentów rdzenia, e) Zachowanie orientacji poszczególnych fragmentów rdzenia względem siebie i osi otworu. 4. Pomiar i oznaczenie g) Pomiar należy wykonywać w kierunku od stropu do spągu, h) Stwierdzone niedobory należy odnosić do spągu rdzenia, i) W każdym etapie, począwszy od wybijania rdzeni, należy rejestrować objawy węglowodorów.

12 Uwagi: 2. Zwracać szczególną uwagę na fragmenty pokruszone lub słabo skonsolidowane, aby były położone w e właściwej sekwencji, 3. Geolog dozoru decyduje czy należy myć rdzeń po wyciągnięciu z rury rdzeniowej. Rdzeń pokryty osadem płuczkowym uniemożliwia dokładniejsze obserwacje strukturalne i teksturalne. Nie usunięta płuczka może negatywnie oddziaływać na niektóre skały: iłowce, tufy, bentonity, wapienie margliste, itp.)

13 5. Znakowanie rdzenia Prowadzi się w celu udokumentowania oryginalnego następstwa sekwencji poszczególnych jego fragmentów i jednoznacznej identyfikacji poszczególnych interwałów rdzeni, zgodnie z normą API RP 40: 3) Za pomocą 2-ch wodoodpornych pisaków kreślimy dwie linie równolegle, wzdłuż rdzenia (czerwony i 2-gi inny (nie biały), 4) Linię czerwoną kreśli się po prawej stronie, patrząc na rdzeń w kierunku spąg-strop. Drugą linię, innym kolorem, kreślimy po jego prawej stronie (zasada RED-RIGHT), 5) Aby zachować właściwą sekwencję całego rdzenia znaczymy go czerwoną linią wokół jego spągu i stropu, 6) Białym kolorem znaczymy każdy odcinek o dł. 0.5m., poczynając od stropu rdzenia, 7) Czerwonym kolorem znaczymy strzałki w kierunku od stropu do spągu, 8) Po zabezpieczeniu wybranych fragmentów rdzeni (prób) cały rdzeń umieszczamy w uprzednio przygotowanych skrzyniach.

14 7) Przenieść rdzenie do magazynu rdzeni na wiertni, w celu przeprowadzenia dalszych, szczegółowych badań (opis rdzenia) Uwaga: Rdzenie wiertnicze należy rozkładać w skrzyniach, w kolejności od stropu, do spągu (w celu ułatwienia korelacji z innymi pomiarami, np. geofizyką wiertniczą). 4. Opisywanie skrzynek wiertniczych /schemat opisu skrzynek/ W Zakładach Poszukiwawczych przyjmuje się następujący sposób zabezpieczenia napisów na skrzynkach: 7) Prawy bok skrzynki pomalować na kolor biały (farba olejna), 8) Wykonać opis skrzynki wodoodpornym pisakiem kol. czarnego, 9) Zabezpieczyć lakierem bezbarwnym

15 Zasady opisu skrzynki rdzeniowej

16 7. Opis litologiczny rdzeni wiertniczych Przed przystąpieniem do opisu rdzeni należy zlokalizować opisywany fragment rdzenia na podstawie metryki umieszczonej na skrzynce: - nazwa wiercenia, - interwał głębokości, - nr skrzynki w interwale, - kolejny numer interwału rdzeniowanego (R), - kolejny nr skrzynki (S), - opis bocznej krawędzi skrzynki (nazwa wiercenia, interwał rdzeniowany, nr skrzynki)

17 Kryteria merytoryczne opisu litologicznego rdzeni 3) Poprawna identyfikacja stratygrafii przewierconych kompleksów na podstawie opisów makroskopowych oraz badań mikrofaunistycznych i petrograficznych, 4) Korelacja ustaleń litostratygraficznych z pomiarami i obserwacjami tektonicznymi (np.: luka sekwencji w profilu warstw, powtórzenie sekwencji, itp.), 5) Korelacja danych geologicznych z obserwacjami objawów HC i interpretacją pomiarów geofizyki wiertniczej, 6) Poprawna interpretacja kierunków i kątów zapadania warstw, na podstawie pomiarów upadomierzem, wykresów krzywizny otworów oraz korelacji z profilami sąsiednich wierceń, przekrojami i mapami geologicznymi.

18 Schemat makroskopowego opisu rdzenia wiertniczego 2) Typ skał wg uznanych klasyfikacji, 3) Barwa (kolor), 4) Wielkość ziaren, stopień obtoczenia, wysortowanie, 5) Typ spoiwa, 6) Fauna, flora, minerały akcesoryczne, 7) Struktury sedymentacyjne i tektoniczne, 8) Własności zbiornikowe, luminescencja. Do opisu skał węglanowych zaleca się stosowanie nazw: - A, B, C (wapienie i dolomity mikrytowe), - D (wapienie i dolomity ziarnowe), - E (wapienie i dolomity organogeniczne), - F (wapienie i dolomity krystaliczne) Szczegółowy podział na A, B, C jest możliwy na podstawie opisu płytek cienkich.

19 Uwaga: Jeżeli na wiertni pracuje laboratorium polowe wyposażone w urządzenia do pomiaru porowatości i przepuszczalności, geolog dozoru może zlecić wykonanie takich badań.

20 8. Pobór i opis prób okruchowych Uwagi ogólne: W procesie wiercenia następuje mechaniczne rozdrabnianie skał przez świder, w wyniku czego powstaje okruchowy materiał skalny. Materiał ten, zmieszany z płuczką, wynoszony jest na powierzchnię. Zwierciny zostają oddzielone od płuczki na powierzchni, przy użyciu zestawów sit. Uzyskane okruchy skalne stanowią doskonały materiał analityczny, uzupełniający opis litologiczny przewiercanego profilu, szczególnie w interwałach, w których nie przeprowadzano rdzeniowania. Do prawidłowego opisu litologii przewiercanych utworów konieczna jest znajomość rozmiaru oczek siatek sit użytych w systemie oczyszczania.

21 Sposób pobierania próbek okruchowych: a) częstotliwość pobierania próbek: Próbki okruchowe pobieramy w trakcie wiercenia w określonych interwałach, zgodnie z wcześniej założonym planem poboru próbek okruchowych podanym w projekcie geologiczno-technicznym danego otworu. Zwykle są to interwały 5 lub 10 metrowe. Interwał poboru próbek okruchowych należy zagęścić do 1, 2 m., w następujących przypadkach: - dowiercanie do stropów spodziewanych zmian litostratygraficznych (zwłaszcza wtedy, gdy miąższości osadów są niewielkie lub zbliżone do do ustalonego, podstawowego interwału poboru próbek), - dowiercanie do poziomów skał zbiornikowych, - znaczące zmiany postępu wiercenia (wzrost, spadek postępu), - w razie wątpliwości co do jakości i miejsca pochodzenia prób okruchowych, - przy wzroście wskazań tła gazowego (rejestrowanego w sp. ciągły)

22 Zasady opisu skrzynki na materiał okruchowy

23 b) Określanie czasu wynoszenia próbki na powierzchnię Pobierając próbkę z określonej głębokości należy uwzględnić czas jej wynoszenia na powierzchnię. Wzór określa prędkość przepływu płuczki w przestrzeni anularnej, na zewnątrz obciążników i rur płuczkowych. przestrzeń anularna przestrzeń pomiędzy ścianą otworu lub rurami okładzinowymi, a rurami płuczkowymi lub obciążnikami. gdzie: V obc= LPM D 2 D 2 obc V rpl= LPM D 2 D 2 rpl D D obc D rpl LPM V rpl V obc - średnica otworu [m] - średnica zewnętrzna obciążników [m] - średnica zewnętrzna rur płuczkowych [m] - wydatek pomp [l/min] - prędkość wynoszenia płuczki na zewnątrz rur płuczkowych - prędkość wynoszenia płuczki na zewnątrz obciążników

24 Znając prędkość przepływu płuczki możemy wyliczyć czas wynoszenia na zewnątrz obciążników i rur płuczkowych. Suma tych czasów daje nam opóźnienie, czyli czas potrzebny do wyniesienia zwiercin na powierzchnię wyrażony w minutach. - czas wynoszenia na zewnątrz obciążników t obc= V obc L obc - czas wynoszenia na zewnątrz rur płuczkowych T wynoszenia = t obc + t rpl t rpl= V rpl L rpl gdzie: L obc - długość zestawu obciążników [m] L rpl - długość rur płuczkowych [m]

25 1) Przygotowanie próbek okruchowych do badań podstawowych Analizę próbek okruchowych przeprowadza się w dwóch etapach, tzn.: - przed usunięciem płuczki z materiału pobranego z sit (próbka nie przemyta), - po przepłukaniu próbki w wodzie (próbka przemyta) 5) Zasady opisu próbek okruchowych Ocenę pobranego materiału skalnego (zwiercin) przeprowadza się pod kątem: - procentowego udziału poszczególnych składników mineralnych, - charakterystyki litologicznej, - objawów węglowodorów, - korelacji z głębokością zarejestrowanych objawów gazowych w odniesieniu do wydzielonych litotypów skał w profilu wiercenia Wynik: charakterystyka profilu litologicznego osadów wzdłuż całego otworu wiertniczego (wpisany w karę otworu bądź inny formularz dokumentacyjny)

26 10a) Ocena makroskopowa Na podstawie wstępnej, makroskopowej oceny próbki możemy określić: - litologię pobranej próbki, - strukturę skały, - teksturę skały, - wskazać przedziały głębokościowe występowania zmian strukturalnych i teksturalnych, - wytypować próbki do analizy mikroskopowej Makroskopowa ocena pozwala na śledzenie zmian sedymentacyjnych w skałach osadowych oraz korelację objawów węglowodorowych z miejscem występowania oraz typem skały zbiornikowej w profilu wiercenia. W praktyce przyjmuje się zasadę, że opis makroskopowy pobranej próbki należy porównać do próbek z ostatnich 50m wiercenia. Pozwala to na ciągłe śledzenie zmian litologicznych, strukturalnych i teksturalnych profilu.

27 10b) Ocena mikroskopowa Wstępnej, mikroskopowej oceny próbek okruchowych dokonuje się przy użyciu binokularu - przy małym powiększeniu. Umożliwia to obserwację całej reprezentatywnej próbki. Sposób ten eliminuje możliwość popełnienia błędu przy ocenie składu mineralnego i procentowego udziału poszczególnych składników w próbce. Uwaga: utwory węglanowe poddaje się powtórnej analizie po zbadaniu reakcji z 10% roztworem kwasu solnego. Analiza mikroskopowa obejmuje ocenę następujących parametrów: 1) typ skały nazwa zgodnie z obowiązującą nomenklaturą składa się z dwóch członów: pierwsza to rodzaj skały, druga to charakterystyka związana ze strukturą, teksturą, bądź składem mineralnym, np.: piaskowiec drobnoziarnisty, wapień numulitowy, itp., 2) barwa skały barwa skały jest efektem mieszania się kolorów jej poszczególnych składników (minerałów i szkieletu),

28 3) tekstura jest funkcją rozmiaru ziaren i kryształów, obtoczenia i wysortowania składników. rozmiar ziaren i kryształów: ważny wskaźnik dla oceny porowatości i przepuszczalności skały oraz dla oceny środowiska sedymentacyjnego osadów. Rozmiar ziaren ustalamy pod mikroskopem (dla ułatwienia możemy korzystać z szablonu. Na podstawie odpowiedniej tabeli definiujemy ziarnistość skały. obrobienie ziaren: świadczy o charakterze sedymentacji, transporcie materiału, a także o porowatości i przepuszczalności skały. Stopień obtoczenia określają dwa parametry: obtoczenie i kulistość. skala obtoczenia: ostro krawędziste kanciaste słabo zaokrąglone zaokrąglone dobrze zaokrąglone

29 Przy ocenie kulistości porównujemy rzeczywisty kształt ziarna do kształtu kuli. W praktyce wyraża się to stosunkiem najkrótszej osi ziarna do osi najdłuższej. skala kulistości: >0.9 niska średnia do dobrej dobra bardzo dobra wysortowanie: jest miarą rozkładu ziaren o różnym rozmiarze w badanej próbce. Stopiień wysortowania ocenia się pod mikroskopem, przy niewielkim powiększeniu, tak aby objąć możliwie duży obszar próbki. Wynik obserwacji należy odnieść do tabeli:

30 skala wysortowania: dobre słabe bardzo słabe ok. 90% ziaren o wym. 1 lub 2 klas ok. 90% ziaren o wym. 3 lub 4 klas ok. 90% ziaren o wym. 5 lub więcej klas spoiwo i matriks skały: spoiwo to subsrancja cementująca skałę, powstająca w wyniku przemian fizykochemicznych wokół ziaren i na powierzchniach ich kontaktu. Matriks to masa wypełniająca przestrzenie międzyziarnowe i zarazem spajająca skałę. Zbudowana jest głównie z materiałów pochodzenia terygenicznego o rozmiarach ziaren <0.03 mm. Należy ocenić % udział matriksu, gdyż na tej podstawie (klas. Pettyjohne a) wydziela się: arenity, waki, mułowce.

31 detrytus roślinny i skamieniałości organiczne: fragmenty organiczne i szczątki detrytusu są bardzo ważnym wskaźnikiem dla określenia środowiska sedymentacji i litostratygrafii. Próbki ze stwierdzonymi szczątkami organicznymi należy typować do dalszych badań biostratygraficznych. struktury sedymentacyjne: trudne lub wręcz niemożliwe w przypadku próbek okruchowych. Obserwację struktur synsedymentacyjnych przeprowadza się zwykle na rdzeniach. porowatość i przepuszczalność: bardzo ważna w przypadku stwierdzenia objawów HC. Pomiary w/w. parametrów wykonujemy w war. laboratoryjnych. W warunkach polowych możemy dokonać szacunkowej oceny porowatości wg skali: 0-5% 5-10% 10-20% >20% śladowa słaba dobra bardzo dobra

32 Uwagi: Typowe problemy podczas interpretacji próbek okruchowych: rodzaj zwiercin powstających w trakcie wiercenia - mączka skalna, iły, piasek, zwierciny powstałe podczas zastosowania wierteł PDC (twarde skały), duże kawałki jednorodnego materiału (utwory zlepieńcowate, brekcja) możliwość pomyłki z materiałem pochodzącym ze ścian odwiertu. materiał z obsypywania się ścian odwiertu - większe rozmiary, kształt graniasty lub łuseczkowy, słabe obtoczenie krawędzi. Pojawiają się w sytuacjach tj.: wyciąganie i zapuszczanie przewodu, zmiana parametrów płuczki, zmiana zestawu przewodów, zwierciny z recyrkulacji - ilość uzależniona od sprawności systemu oczyszczania płuczki (małe rozmiary, dobre obtoczenie) zwykle powtarzają się w procesie wiercenia, komponenty płuczki szczególnie istotne w sytuacjach likwidujących zaniki płuczki: mika, celofan, trociny i inne (kłopoty z oczyszczeniem próbek), cement przy przewiercaniu korka cementowego, możliwość pomyłkowej interpretacji, jako mułowce i iłowce. zapobieganie test z fennoloftaleiną kolor (buraczkowy wskazuje na obecność cementu).

33 1) Obserwacje i badania objawów HC w czasie wiercenia istota bezpośrednich objawów bituminów: - przewiercanie skał wypełnionych wodą, ropą lub gazem, - obieg płuczki wiertniczej. skala objawów: - ilości śladowe - przy właściwie prowadzonym wierceniu (m.in. odpowiednia płuczka) obecność objawów związana wyłącznie z nasyceniem obecnym w zwiercinach /możliwa do kalkulacji/. Dopływ większej ilości medium ze złoża niemożliwy, gdyż ciśnienie słupa płuczki jest zwykle większe niż ciśnienie złożowe. od czego zależy intensywność objawów? - naturalne warunki złoża (ciśnienie, temp, itp.), - szybkość przewiercania danego poziomu, - wydajność pomp płuczkowych.

34 Kalkulacja ilości medium przedostającego się do płuczki V =Π r 2 h P= Π d 2 h P 4 V ilość medium w płuczce, d średnica otworu, h miąższość w-wy nasyconej ropą, P współczynnik porowatości + przykład s. 17

35 1) Objawy HC na próbkach okruchowych i rdzeniach wiertniczych W próbkach okruchowych i w rdzeniach pozostają pewne ilości medium (gazu ziemnego, ropy naftowej i wody), które nie wydzieliły się jeszcze pod wpływem zmian ciśnienia i temperatury podczas wydobywania się na powierzchnię. Wniosek: Badania należy wykonać niezwłocznie po pozyskaniu materiału na wiertni! Typowe rodzaje objawów: - brunatne zabarwienie, tłusta powierzchnia rdzenia, zapach bituminów, - w przypadku objawów gazowych (banieczki gazu na rdzeniu /gorąca woda/), - rdzeń ocieka ropą, Objawy mogą być nasilone w miejscach spękania powierzchni rdzenia.

36 1) Pozostałe badania i obserwacje w trakcie wiercenia 1. Obserwacje i badania płuczki wiertniczej Zmiana własności płuczki wiertniczej podczas wiercenia spowodowana jest głównie warunkami geologicznymi. Dokładne badanie zmian własności płuczki i skrupulatne śledzenie objawów pozwala rozpoznać warunki geologiczne i może przyczynić się do odkrycia złoża. Parametry płuczki rejestrowane pod kątem złożowym: a) objawy ropy naftowej w płuczce, b) zgazowanie płuczki, c) zmiany zasolenia i ciężaru płuczki, d) zmiany lepkości i filtracji płuczki, d) zmiany objętości płuczki w systemie ubytek: świadczy o obecności skały porowej o małym ciśnieniu złożowym, lub horyzont szczelinowy; przyrost: świadczy o nawierceniu hor. o dużym ciśnieniu złożowym.

37 1) Badania bituminów i wód złożowych a) wody złożowe mają na celu określenie ogólnej mineralizacji (g/l), składu chemicznego (jonowego). Umożliwiaj określenie typu genetycznego oraz stopnia metamorfizmu wód złożowych. próba musi mieć obj. min. 1 litr. Wykonywane są także badania wody związanej w przestrzeni kapilarnej (aparat Zaksa). b) bituminy w stanie stałym badana poprzez ekstrakcję chloroformem, w aparacie Soxkleta, lub badania luminescencji pod lampą Wooda. c) węglowodory gazowe obecność w zgazowanej płuczce. Pomiar poprzez odgazowanie objętości płuczki, lub rejestracja w sposób ciągły (Geoservice, rejestrator gazowy). Zawartość HC gazowych oznaczana w próbie o obj. 1 litra (C3+, H2S, H, Co2, N)

38 1) Zakres badań laboratoryjnych na materiale rdzeniowym a) pomiary parametrów zbiornikowych porowatość, przepuszczalność, geometria przestrzeni skalnych (por), b) badania dodatkowe szlify do badań mikroskopowych, analiza granulometryczna, gęstość skały, zaw. węgla organicznego (Corg). c) badania mikrofaunistyczne umożliwiają określenie: wieku, środowiska depozycji, itp.

39 1) Pobór próbek Każda próbka winna zawierać metrykę oraz opis na zewnątrz torebki (miejscowość, nr odwiertu, głębokość pobrania, datę pobrania, typ zleconych badań, nazwisko pobierającego). Uwagi ogólne: - Sposób pobrania i reprezentatywność próbek do badań laboratoryjnych warunkuje wiarygodność wyników badań laboratoryjnych i wpływa na jakość oceny ropogazonośności. - Próbki pobiera geolog nadzoru, bądź w badaniach specjalistycznych wykonujący te badania. - Prace muszą być przeprowadzone sprawnie, z zachowaniem reguł poboru i inwentaryzacji próbek. próbki do badań mikrofaunistycznych pobieramy z partii ilastych, marglistych, węglanowych (na podst. rozeznania makroskopowego). Próbki nie mniejsze, niż 0.5 kg. próbki do bad. fizyko-chemicznych pobieramy jedną próbkę o dł cm., na każdy metr rdzenia. Próbkę pobieramy ze skały potencjalnie zbiornikowej. W strefach złożowych pobieramy 3 próbki na 1 metr rdzenia.

40 1) Dokumentacja geologiczna w terenie przedstawienie wyników badań geologicznych a) Geolog dozoru prowadzi dziennik geologa, b) karta otworu w skali 1:2000, c) teczka otworu: opis rdzeni i prób okruchowych, notatki dot. objawów, sprawozdania laboratorium polowego, sprawozadania miesięczne, wykaz rdzeni, wykaz wysłanych rdzeni i innych prób do badań, komplet wykonanych pomiarów geofizycznych, z ananiesioną stratygrafią, rdzeniami, objawmi, itp..

41 1) Obowiązki geologa na wiertni 1) obecność podczas: a) rdzeniowania, b) dowiercania serii złożowych, c) pomiarów geofizycznych, d) rurowania otworu i cementowania, e) opróbowania poziomów w trakcie wiercenia, f) udostępniania poziomów przez perforację rur i opróbowanie złoża, g) pomiarów wydajności w otworach, h) likwidacji poziomów, 2) Rozłożenie, pomiar, opis rdzeni i opis skrzynek: 3) Pobór i opis próbek okruchowych i opis skrzynek z próbami okruchowymi
