Standard Penetration Test (SPT)

Transkrypt

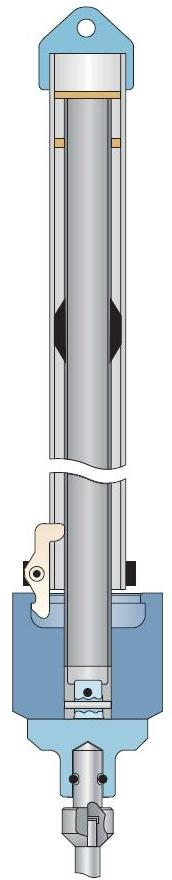

1 Jest dynamiczną metodą testową określoną przez normy NF P94-114, ASTM-D 1586, BS 1377 oraz DIN Metoda ta jest opisywana jako procedura pozyskiwania reprezentatywnych próbek gruntu do celów badawczych oraz do testów laboratoryjnych przy użyciu próbników, jak również do określenia oporu wejścia próbnika w grunt. Młotek składa się z kowadła z wewnętrznym trzpieniem, młota wolnospadowego o masie 63,5 kg oraz rury zewnętrznej z mechanizmem samozwalniającym zapewniającym stałą wysokość spadku 760 mm. Całkowicie zmontowane urządzenie jest zawieszone na linie wciągarki, a jego dolny koniec jest dokręcony do łącznika rur lub żerdzi. Standard Penetration Test (SPT) Sonda Opis Jednostka Wartość Tolerancja Masa m kg 63,5 0% Wysokość spadku H m 0,75 ± 0,02 Częstotliwość uderzeń - uderz/min 15 do 30 - Kowadło Masa kowadła - kg 10 do 15 - Żerdź d t mm 42,5 ± 3,5 Stożek Uchwyt stożka Powierzchnia A cm d mm 61,8 +0,4/-1,8 Długość części stożkowej l 2 mm 30,9 +0,2/-2,0 Długość części cylindrycznej l 1 mm 61,8 +0,4/-5 Masa - Kg < 4 - d t mm 42,5 ± 3,5 otworu płuczkowego Odległość otworu płuczkowego od stożka - mm 5-0 / +0,2 l mm 20 -

2 Młotek automatyczny 1 0SPT000CPLHAM0C Kompletny młotek automatyczny System 42 Mm PDA 2 ROD042PLFR0C50P Głowica młotka 3 ROD042PL100SD Żerdź 42 mm uszczelniona co 10 cm, L=1 m 3a WRERIGID31310 Klucz łańcuchowy do żerdzi C-12 ROD042PTR060 Stożek wielokrotnego użytku - 30 cm 2 ROD042PTP000 Łącznik stożka traconego 5 ROD042PTP060 Stożek tracony - 30 cm 2 Rdzeniówki SPT 4 0SPT050CBS06000A Rdzeniówka SPT z rurą dzieloną 4 0SPT050CBC0600C5 Rdzeniówka SPT z rurą dzieloną (łączoną na zamek) 4a 0SPT050CBHEAD00 4b 0SPT050COS060 4c 0SPT050COT060 4d 0SPT050CTROCP Kompletna głowica Rura dzielona prosta Rura dzielona z połączeniem na zamek But próbnika DOSTĘPNE SĄ RÓWNIEŻ INNE ŚREDNICE RDZENIÓWEK DOSTEPNE SĄ RÓWNIEŻ STOŻKI MASYWNE

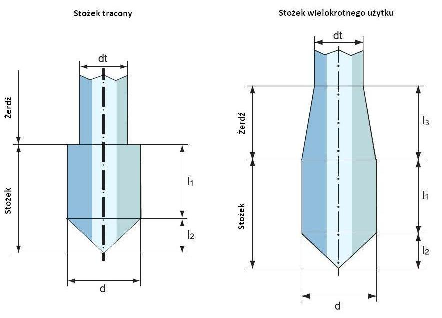

3 Sonda Kowadło Żerdź Stożek Opis Jednostka Wartość Tolerancja Masa M Kg 64 0/ -0,7 Wysokość spadku H M 0,75 ± 0,02 Częstotliwość uderzeń - uderz/min 15 do cm <0,5 Dm/>10 - Masa - kg kg 10 do 15 - Długość - m 1 do 2 ± 0,1% Masa - Kg/m 8,5 - d t mm 34 ± 2,5 Powierzchnia A cm D mm 50,5 ± 0,5 Długość części cylindrycznej l 1 mm 50,5 +0,5/-5 Długość części stożkowej l 2 mm 25 +0,5/-2,0 Długość górnej części w przypadku gdy stożek może być odzyskany l 3 mm 50,5 -

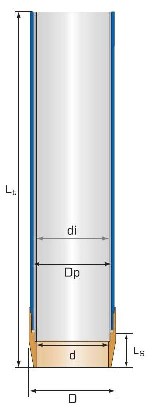

4 1. Próbnik grubościenny 2. Próbnik cienkościenny 3. Próbnik cienkościenny z linerem 4. IMAZ automatyczna rdzeniówka 5. Stacjonarny próbnik tłokowy 6. Hydrauliczny próbnik tłokowy Pozyskanie nienaruszonej próbki gruntu wymaga użycia odpowiednich narzędzi i próbników pozwalających na jej pobranie. Aby móc w pełni polegać na wynikach uzyskanych z pobranych próbek należy upewnić się, czy charakterystyka gruntu nie została zmieniona podczas pobierania próbki. Precyzja badania przeprowadzanego w laboratorium wymaga przede wszystkim pobrania nienaruszonych próbek. Używane narzędzia powinny odpowiadać następującym standardom: Utrzymanie współczynnika grubości ściany na najniższym możliwym poziomie, nie większym niż 15%. Współczynnik ten ma największy wpływ na jakość pobieranych próbek. Ideałem jest współczynnik utrzymany na zerowym poziomie. Nie ma to zastosowania w kwestii próbników grubościennych. Utrzymanie wskaźnika wejścia na poziomie pozwalającym na pobranie próbki bez pozostawienia pustki oraz bez wytwarzania znaczącego tarcia podczas pobierania. Długość pobieranej próbki powinna wynosić 10 do 20- krotności średnicy próbnika. Rura PVC powinna być absolutnie neutralna chemicznie W przypadku miękkich gruntów zalecane jest posiadanie narzędzi do pomiaru próbek o następującej charakterystyce: Wyposażonych w stacjonarny tłok zapobiegający deformacji warstw gruntu Prędkość próbkowania od 0.3 do 1 m/s Nasza firma dostosowując się do oczekiwań klientów produkuje pełen zakres narzędzi do dostosowanych do wszelkich warunków terenowych umożliwiających pobieranie próbek nienaruszonych.

5 1) Grubościenne STS 1-3: kompletna głowica próbnika, 4: rura polietylenowa, 5: rura stalowa, 6: but próbnika standardowy, 6 b: but próbnika z urywakiem koszykowym, 7: korpus urywaka rdzenia, 8: urywak rdzenia koszykowy. Rura stalowa Da 86,10 Formacja gruntu 0,50 1,50 MPa da 81,00 Rura PVC But Dp 80,30 di 77,30 D 89,00 d 75,00 Połączenie Gwint CR50 Współczynnik grubości ścianki Cp -= 65.30% Współczynnik wejścia Ce = 2.38% W naszej ofercie znajdują się próbniki o średnicy Ø55, Ø65, Ø75, Ø85, Ø89, Ø102, Ø118, Ø127. Wszystkie próbniki dostępne są również z lewym gwintem (R38).

6 2) Cienkościenne TWT Próbnik ten został zaprojektowany do pobierania prób o nienaruszonej strukturze z gruntów spoistych i glin. Cienka stalowa rura zawierająca próbkę może zostać łatwo wymontowana z głowicy próbnika i użyta jako pojemnik do przetransportowania próbki do laboratorium co pozwala zapobiec uszkodzeniom próbki i nie powoduje opóźnień w prowadzonych pracach. W praktyce załoga obsługująca wiercenie ma zapewniony zestaw kilku rur pozwalających na ich bezproblemową wymianę, co minimalizuje zakłócenia, zapobiega zawilgoceniu i zmniejsza ryzyko opóźnień w procesie pobierania próbek. Cienkościenne rury stalowe dostępne są w kilku wariantach długości. Potocznie ten typ próbnika znany jest pod nazwa Shelby 1-6: próbnik kompletny 1: rura stalowa, 2: głowica, 3: siedzisko zaworu kulowego, 4: pierścień gumowy, 5: kula zaworu, 6: zestaw śrub ustalających. Rura stalowa But Da 86,00 Formacja gruntu 0,05 0,08 MPa da 81,00 D 86,00 d 80,00 Połączenie Gwint CR60 Współczynnik grubości ścianki Cp -= 15.56% Współczynnik wejścia Ce = 1.25% W naszej ofercie znajdują się próbniki Ø57, Ø67, Ø77, Ø86, Ø101, Ø116, Ø131.

7 3) Cienkościenne z linerem APM Próbniki APM przedstawiają realne korzyści dla jakości próby ze względu na konstrukcję głowicy, która nie wykazuje praktycznie żadnych strat ciśnienia pobierając próbkę gruntu. 1-8: próbnik kompletny, 1: rura stalowa, 2: głowica, 3: siedzisko zaworu kulowego, 4: pierścień gumowy, 5: kula zaworu, 6: zestaw śrub ustalających. 7: rura polietylenowa 8: but próbnika z urywakiem 8: but próbnika z urywakiem koszykowym Rura stalowa Da 86,00 Formacja gruntu 0,05 0,80 MPa da 81,00 Rura PVC But Dp 80,30 di 77,30 D 86,00 d 77,00 Połączenie Gwint CR60 Współczynnik grubości ścianki Cp -= 24.74% Współczynnik wejścia Ce = 0,39% W naszej ofercie znajdują się próbniki Ø56, Ø66, Ø76, Ø86, Ø101, Ø116, Ø131.
